   Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.
   Вначале необходимо разделать конец телевизионного кабеля ( более подробно о разделке кабеля ). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

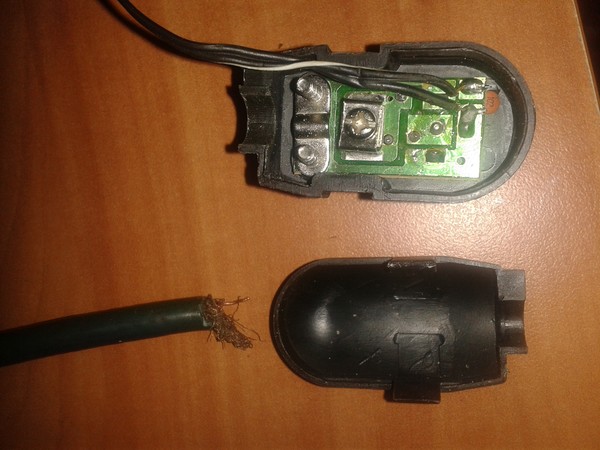

    Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

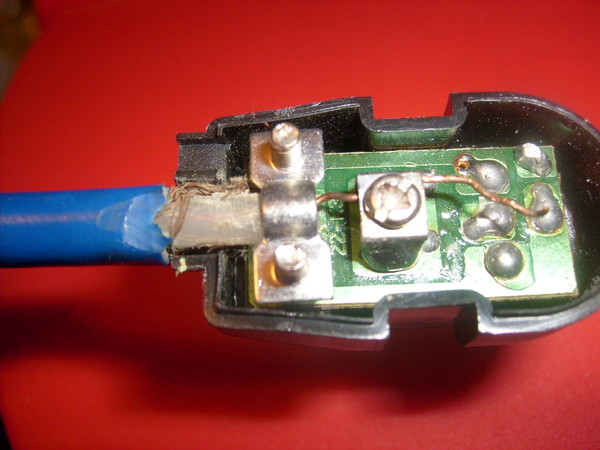

Зажимаем винты до полной фиксации контактов кабеля.

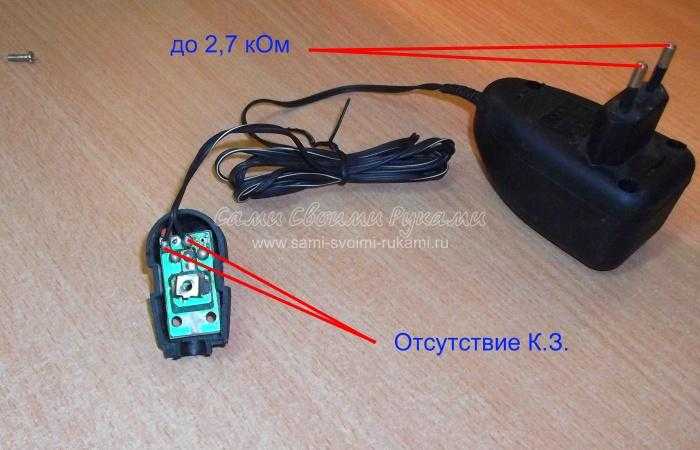

    Необходимо следить за тем что бы центральная жила, и оплетка ни в коем случае не соприкасались, иначе мы получим короткое замыкание, и система работать не будет. В этом случае на блоке питания индикатор будет гореть очень тускло или вовсе не гореть. Также нужно следить за тем чтоб оплетка плотно контактировала с площадкой на плате. Иначе напряжение может не пойти по кабелю.
   При правильном подключении телевизор начнет показывать каналы при их сканировании и настройке. Если же отключить блок питания, то изображение может ухудшиться или вовсе исчезнуть.
 41,411 просмотров всего,  36 просмотров сегодня
E-mail (не публикуется) (обязательно)
Какое телевидение Вы предпочитаете.
Copyright © 2021 Спутниковое ТВ. All Rights Reserved.
 Да, добавьте меня в свой список рассылки
Подтверждение регистрации будет отправлено на ваш email.
   Блок питания – это преобразователь высокого напряжения бытовой электросети в низкое. Это напряжение используется для обеспечения узлов электрической схемы электропитанием. А также он служит для стабилизации и защиты питающего напряжения.

Для справки . Блок питания – это вторичный источник электропитания. Он используется для обеспечения узлов ресивера электроэнергией. В большинстве случаев блок питания выполняет и дополнительные функции. Он обеспечивает стабилизацию и защиту питающего напряжения.
ОБРАТИТЕ ВНИМАНИЕ! Следите затем, чтобы оплетка и основная жила, находящаяся в центре, не были замкнуты. Если это произойдет, то лампочка индикатора не загорится, а если и загорится, то будет очень тусклой. Кроме того, следите за тем, чтобы металлическая оплетка соприкасалась с залуженной площадкой штекера. В противном случае напряжение питания не дойдет по телевизионному кабелю.
Для справки . Телевизионный кабель используется для соединения антенны с приемником или телевизором. Очень важно выбрать правильный антенный кабель с оптимальным волновым сопротивлением. Это поможет обеспечить максимальную передачу электроэнергии. При выборе кабеля необходимо учесть несколько факторов. Симметричные линии чувствительны к загрязнениям и очень часто теряют сигнал. Коаксиальные подвержены влиянию погоды и отличаются небольшим эксплуатационным сроком. В большинстве случаев используются несимметричные антенные кабели с толстым медным основным проводником. Они оснащены пластмассовым диэлектриком. Оплетка выполняется из медной проволоки. Верхний слой выполнен из полиэтилена или поливинилхлорида. Второй фактор – это диаметр. Отдаем предпочтение максимально толстому кабелю, так как тонкий будет утрачивать определенную часть энергии. Слабый сигнал отразится на качестве изображения.
Понравился материал?! Нажми на иконку и поделитесь информацией с друзьями в соц.сетях, добавьте страницу в закладки или распечатайте
Мнения покупателей! Все вместе задаем и отвечаем на вопросы, комментируем и оставляем ОТЗЫВЫ, ведь данная информация будет полезна вам и всем посетителям сайта, она расскажет подробности об использовании оборудования или софта, его нюансы, настройки и установки. И помогут всем сделать свой правильный вывод и выбор при покупке или его настройке/установке. Оставить свой комментарий/отзыв

Алексей :   28.12.2016 в 18:18
Купить оборудование для производства кабельной продукции
Многие пользователи спутникового телевидения сталкиваются с проблемой подключения антенного кабеля к блоку питания. Мы попытались решить эту проблему и ниже приводим несколько советов по ее устранению.
Для того чтобы подключить антенный кабель к блоку питания, необходимо соединить кабель и штекер блока питания активной антенны.
 1.  Вначале осуществляем разделку кабеля. Для этого отступаем от его конца на полтора и по кругу удаляем изоляцию с помощью ножа. Старайтесь ни в коем случае не нанести повреждения оплетке кабеля, который находится под изоляцией. Это разные проводки и фольга экрана.
 2.  Снимаем кусок отрезанного внешнего изолятора и сдвигаем волоски экрана и фольгу назад.
 3.  Отступаем от сдвинутого края оплетки на полсантиметра и срезаем вкруговую внутренний слой-изолятор. После этого убираем его.
 4.  Берем кабель и помещаем его под хомут штекера блока питания. Все действия выполняем очень аккуратно, следим за тем, чтобы центральная жила была вставлена в фиксатор, а металлическая оплетка и экран соприкасались с залуженной площадкой.
 5.  Зажимаем винты и фиксируем контакты кабеля блока питания.
При правильном выполнении всех действий вы увидите на экране телевизора все каналы сразу же после сканирования и осуществлении настроек. При отключении блока питания от сети каналы или исчезнут с экрана телевизора, или же ухудшится качество их изображения.
СТАТЬЯ ИСКЛЮЧИТЕЛЬНАЯ!!!!ВСЕ ДОСТУПНО И ПОНЯТНО!!!!СПАСИБО!
спасибо за статью, информативно, очень выручила!

E-mail (не публикуется) (обязательно)
Copyright © В мире спутниковых технологий и телевидения. Новости. Оборудование. Софт. Шаринг. Обзоры. Ресиверы , 2011-2021 Обзор мира спутников и для чего они нужны, обзоры спутникового тв, оборудования для приема спутникового телевидения. При использовании материалов сайта, активная ссылка на URL http://www.SputRes.ru обязательна!
Реклама на сайте и контактные данные Сайт может содержать материалы, не предназначенные для лиц младше 18-ти лет.

Как включить питание антенны на телевизоре | Другие способы подключения
Блок питания . Как подключить телевизионный антенный усилитель.
Как правильно подключить ТВ Антенну , кабель
Как подключить питание к антенне
КАК ПОДКЛЮЧИТЬ АНТЕННУ С УСИЛИТЕЛЕМ К НОВОМУ ТВ — YouTube
Диетические Блюда Диеты 5
Центр Снижения Веса Вакансии Москва
Диета После Сальмонеллеза
Как Правильно Подключить Питание Антенны

Как антенный телевизионный усилитель подключить к блоку питания, инструкция

Существуют места, в которые телевизионный сигнал поступает в очень низком качестве. В таких случаях приходится пользоваться внешней антенной, на вибраторе которой расположен антенный усилитель. Он позволяет усилить сигнал даже на расстоянии 100 км от вышки.

Широко используемыми усилителями являются SWA усилители. Они имеют низкую цену и обеспечивают достаточную надежность. Они имеют различный коэффициент усиления и рассчитаны на разный диапазон каналов. В дециметровом диапазоне коэффициент усиления равен 34-43 дБ и 10-15 дБ в метровом. На фото ниже можно увидеть усилитель модели SWA-555/LUX.

Усилитель сигнала SWA работает от постоянного источника питания 12 В. Существует схема, позволяющая подавать напряжение на усилитель по коаксиальному кабелю вместе с сигналом. На рынке можно найти адаптер, одновременно являющийся блоком питания, который позволяет решить проблему. Он показан на фото ниже.

Подключение адаптера не требует навыков. В один коаксиальный кабель вставляем провод, который идет к телевизору, в другой – провод антенны. Адаптер устанавливается в розетку. Перепутать провода не возможно, так как на их концах расположены различные разъемы.

Содержание

• 1 Блок питания – адаптер для антенного усилителя
• 2 Электрическая принципиальная схема блока питания с адаптером
• 3 Недостатки представленной конструкции блока питания с адаптером
• 4 Самостоятельное изготовление адаптерадля подачи питающего напряжения на антенный усилитель
• 5 Устройство и схема краба
• 6 Как самому сделать адаптерадля подачи питающего напряжения на антенный усилитель
• 7 Подключение блока питания к адаптеру

Блок питания – адаптер для антенного усилителя

Открыв блок питания с адаптером, можно обнаружить силовой трансформатор, простой и электролитический конденсаторы, 4 диода, дроссель, микросхему, выступающую в роли стабилизатора напряжения.

Все, кроме трансформатора, расположено на печатной плате.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Недостатки представленной конструкции блока питания с адаптером

Из недостатков можно отметить наличие участка, не имеющего экран на центральной жиле телевизионного кабеля. Этот участок расположен в месте пайки с печатной платой. При работе техники, такой как пылесос, это может привести к наводке помех на видеосигнал. Этого можно избежать, установив дополнительный экран.

Самостоятельное изготовление адаптера

для подачи питающего напряжения на антенный усилитель

Если вам потребуется переходник – адаптер, имеющий широкие технические возможности, его можно изготовить в домашних условиях из краба — разветвителя антенны. Чтобы запитать усилитель и дополнительно подключить несколько телевизоров к антенне, схему краба придется дополнить 3 деталями.

Устройство и схема краба

Телевизионный краб – это металлический корпус, имеющий F – разъемы. Внутри него распаяны высокочастотные трансформаторы разветвителя теле сигнала. Они находятся на центральных выводах. На вид высокочастотный трансформатор – трубка либо кольцо, выполненное из феррита. Он имеет магнитную проницаемость 600-2000. Сверху намотаны витки эмалированного провода, диаметр которого 0,2мм–0,3 мм. Они располагаются равномерно по всей окружности. Число таких витков может достигать от 1 до 10.

На фото краб. Задняя крышка снята. Как видно, ферритовые трансформаторы распаяны для того, чтоб подключать 3 телевизора. Он был изготовлен по принципиальной электрической схеме, которая приведена ниже.

Все крабы изготавливаются по этой схеме. Она может иметь некоторые отклонения – установленные дросселя, резисторы, фильтрующие, разделительные конденсаторы.

Как самому сделать адаптера

для подачи питающего напряжения на антенный усилитель

Чтоб изготовить адаптер, предназначенный для подачи напряжения на усилитель антенны, я не стал устанавливать разъем под блок питания. Решил использовать один разъем для подключения F – штекера. Чтоб это сделать, необходимо было удалить один трансформатор. Число подключаемых телевизоров снизилось до двух.

В итоге принципиальная схема потерпела изменений.



Схема краба на два телевизора.

Прежде чем использовать адаптер по назначению, следует установить LC – фильтр в краб. Корпус краба изготовлен из дюралюминия, поэтому мною была изготовлена латунная клемма. К корпусу она была закреплена при помощи винта и фасонной гайки.

В результате чего схема слегка изменилась. Трансформатор Т1 остался на своем месте, были добавлены 2 конденсатора и дроссель.

Чтоб провести согласование схемы, желательно установить резистор на 150 Ом между выходными выводами XW3 и XW2. Адаптер можно установить в любом удобном месте. Как на входе кабеля в квартиру, так и вблизи телевизора.

Если вы будете пользоваться только одним телевизором, Т1 можно убрать из схемы. Правый вывод С1 (конденсатор) припаять к центральному выводу разъема XW3 либо XW2. Кабель будет подключаться к разъему, к которому будет припаян конденсатор.

Подключение блока питания к адаптеру

Я ранее писал, что хочу подключать кабель через F – разъем. Поэтому, из двойного провода, который шел с блока питания, мною был сделан переходник на коаксиальный кабель.

Для реализации этой идеи понадобится взять антенный кабель, длинной около 5 см. Затем произвести его разделку, чтоб получился один конец и надеть F – накрутку. На фото показаны дальнейшие действия. Берем провода, которые выходят из блока питания, и со сдвигом припаиваем ко второму концу кабеля. «+» необходимо припаивать к центральной жиле кабеля антенны.

Если нет желания проделывать эти операции, в корпус краба можно установить разъем, к которому будет подключаться блок питания. И уже через него напряжение будет подаваться на усилитель антенны через адаптер, который мы изготовили.

По материалам сайта: ydoma.info

Как установить комнатную телевизионную антенну

Теперь, когда вы решили подключить бесплатное эфирное (OTA) телевидение и приобрели комнатную телевизионную антенну, вам нужно знать, как правильно ее установить. . К счастью, установка OTA-антенны проста и не требует специальных знаний.

Шаг № 1. Соберите необходимые материалы

Первое, что вам нужно сделать, изучая, как установить комнатную телевизионную антенну, — это убедиться, что у вас есть все необходимое оборудование. Нет ничего хуже, чем начать проект только для того, чтобы понять, что вам нужно бежать в магазин бытовой техники, чтобы купить то, что вам нужно.

Вот элементы, которые могут вам понадобиться для полной установки телевизионной антенны:

• Комнатная телевизионная антенна на ваш выбор с соответствующим оборудованием
• Цифровой тюнер, если вы его используете
• Соединительный кабель для телевизора
• Коаксиальный удлинительный кабель «папа-папа» 75 Ом
• Клещи
• Отвертки
• Гайки, винты
• Лента, пистолет для горячего клея и/или замазка для плакатов

Вам могут не понадобиться все эти элементы, в зависимости от того, где вы разместите антенну.

Adobe

Шаг № 2: подключите телевизор и антенну

Если у вас есть более современный телевизор (произведенный после 2006 года), ваша комнатная антенна должна работать по принципу plug-and-play. Просто подключите коаксиальный кабель антенны к разъему с надписью «Антенна/кабель» на задней панели телевизора.

Если ваш телевизор старше, вам обязательно понадобится какой-нибудь цифровой тюнер: либо видеомагнитофон, DVD или DVR с цифровым тюнером, либо блок цифрового преобразователя. Вы подключите антенну к цифровому тюнеру, а затем подключите цифровой тюнер к телевизору.

Если для антенны требуется источник питания, поблизости должна быть розетка или USB-порт, если это применимо к вашей модели. Подключите антенну — после этого достаточно просто перейти в меню «Настройки» на экране телевизора для поиска каналов. Найдите параметр «Каналы» или «Настройка», и вам нужно установить для него значение «Авто». Просто помните, что каждый конвертер и телевизор различаются, когда дело доходит до этой части процесса, поэтому вам, возможно, придется обратиться к руководству, чтобы узнать, как лучше всего сканировать доступные вам каналы.

И вот тут-то и начинается поиск вашей антенны.

Adobe

Шаг № 3: Найдите правильное место для вашей антенны

Когда дело доходит до размещения вашей антенны, местоположение имеет ключевое значение. Не торопитесь с этим шагом, так как он может значительно повлиять на ваши впечатления от просмотра телевизора. Вы захотите разместить антенну в месте с наименьшим количеством препятствий и наименьшими помехами. Итак, попробуйте место в середине окна верхнего этажа или двери патио. Однако избегайте дверей с отражающими или металлическими сетчатыми покрытиями; они могут блокировать телевизионные сигналы. Комнатные телевизионные антенны часто проектируются так, чтобы они сливались с декором, они должны быть относительно ненавязчивыми.

Убедитесь, что выбранное вами место позволяет направить антенну на местные радиовышки, где бы они ни находились. Если вы не знаете, вам могут помочь такие ресурсы, как AntennaWeb.org или RabbitEars.info. Еще одним отличным вариантом является приложение RCA Signal Finder, доступное для телефонов iOS и Android.

Вы можете немного поэкспериментировать, перемещая антенну. Иногда всего несколько дюймов так или иначе могут повлиять на прием или даже на то, какие каналы вы принимаете. Если у вашей антенны есть опция «повторного сканирования» в разделе «Настройки», используйте ее, чтобы найти золотую середину для вашего сигнала.

Обратите внимание, что ваша антенна не обязательно должна находиться рядом с телевизором. Но, если это слишком далеко, вам может потребоваться проложить коаксиальный кабель между телевизором и антенной или использовать сеть Wi-Fi для распределения сигналов. Просто помните, чем выше, тем лучше (именно здесь могут пригодиться некоторые из приведенных выше материалов).

Adobe

Распространенные ошибки и устранение неполадок

Проблемы с приемом сигнала: Проблемы с приемом телевизионного сигнала могут быть вызваны несколькими причинами. Возможно, у вас просто нет прямого пути к радиовышкам. В этом случае вам нужно установить антенну как можно выше внутри дома. Если у вас по-прежнему возникают проблемы, вы можете вместо этого рассмотреть наружную антенну.

Другая распространенная проблема заключается в том, что ваш сигнал может ухудшаться из-за расстояния между антенной, тюнером и телевизором, особенно если вы используете разветвитель. По оценкам Antennas Direct, если ваш коаксиальный кабель имеет длину более 100 футов, вы можете потерять до трети сигнала, прежде чем он попадет на ваш телевизор. В этой ситуации вы можете приобрести усилитель для усиления сигнала.

Adobe

Отсутствующая станция: Если вы не можете найти одну конкретную станцию, которая вам нравится, это может быть связано с тем, что хотя большинство станций передают на частоте УВЧ, некоторые используют ОВЧ. Вам нужна антенна, оптимизированная для обоих, если вы хотите принимать каналы на основе UHF и VHF. УКВ-сигналы на самом деле лучше обходят препятствия, но они предъявляют другие требования к правильному приему.

Каналы исчезают: Если иногда ваши каналы вещания меняются или исчезают, это может быть вызвано рядом проблем. Частота канала может время от времени изменяться, что можно исправить простым повторным сканированием. Иногда телеканалы используют пониженную мощность в разное время или вовсе исчезают из-за непопулярности. Или вы можете проверить положение вашей антенны. Если он сдвинулся даже немного, это может повлиять на ваш прием.

Совет: проверьте соединения и проверьте наличие помех. Не забудьте проверить, не ослаблены ли кабели и соединения, не повреждены ли детали. И убедитесь, что другие ваши устройства (от флуоресцентных ламп до устройств Bluetooth) не создают помех.

Как видите, выяснить, как установить комнатную антенну, не так уж сложно, если вы можете найти ее в нужном месте. Как только ваша антенна будет установлена, вы начнете экономить деньги, просматривая OTA TV бесплатно.

Настройка блока цифро-аналогового преобразователя (базовый вариант с двойной антенной)

Эта страница была заархивирована и больше не поддерживается FCC.

В этом руководстве описывается установка блока цифро-аналогового преобразователя, если ваш телевизор имеет разъемы с двумя выводами для подключения антенны вместо штекера или порта коаксиального разъема.

Расходные материалы: Вам понадобится аналоговый телевизор, антенна, которую вы использовали (внутреннюю или наружную), двойной провод, который в настоящее время соединяет вашу антенну с телевизором, и два адаптера или «согласующих трансформатора», как показано ниже. . Прежде чем приступить к установке конвертера, необходимо отключить питание от телевизора.

Шаг    Отвинтите существующий двухжильный антенный провод от двухвыводного разъема «Вход антенны» вашего телевизора.
Шаг Подсоедините существующий двухпроводной антенный провод к двухвыводным клеммам на двухпроводном адаптере (как показано на рисунке ниже). Затем подключите коаксиальный разъем адаптера к порту «Вход антенны (РЧ)» на блоке преобразователя.
Шаг   Используя коаксиальный кабель, подключите один конец к порту Out To TV (RF) на блоке преобразователя. Подключите другой конец к коаксиальному порту коаксиального адаптера. Затем подключите двойной вывод коаксиального адаптера к разъему «Antenna In» вашего телевизора.
Шаг Вставьте шнуры питания преобразователя и телевизора в электрическую розетку и включите телевизор и преобразователь. Используя инструкции, прилагаемые к преобразователю, настройте телевизор на канал 3 или 4. С помощью пульта дистанционного управления, который входит в комплект преобразователя, следуйте инструкциям на экране для поиска доступных каналов DTV и начните пользоваться преимуществами. цифрового телевидения!

• Если ваш Converter Box включает функцию «аналогового транзита», эта настройка также позволит вам принимать любые станции, которые все еще вещают в аналоговом режиме в вашем районе.
