Как подключить блок розеток от одного кабеля. Подключение блока розеток от одного кабеля: пошаговая инструкция и схема монтажа

Как правильно подключить несколько розеток от одного кабеля. Какую схему подключения выбрать — последовательную, параллельную или смешанную. Какие инструменты понадобятся для монтажа. На что обратить внимание при подключении блока розеток.

Выбор схемы подключения блока розеток

При подключении блока розеток от одного кабеля можно использовать несколько схем соединения:

• Последовательное (шлейфовое) соединение
• Параллельное соединение (звездой)
• Смешанное соединение
• Кольцевое соединение

Какую схему выбрать? Это зависит от нескольких факторов:

• Количества розеток в блоке
• Планируемой нагрузки на каждую розетку
• Удобства монтажа
• Требуемой надежности

Рассмотрим особенности каждой схемы подробнее.

Последовательное соединение розеток

При последовательном (шлейфовом) соединении розетки подключаются одна за другой «цепочкой». От первой розетки отходят провода ко второй, от второй к третьей и так далее.

Преимущества последовательного соединения:

• Простота монтажа
• Экономия кабеля
• Не требуется распределительная коробка

Недостатки:

• При выходе из строя одной розетки перестают работать все последующие
• Ограничение по суммарной мощности подключаемых приборов

Последовательная схема подойдет для подключения 2-3 розеток с небольшой нагрузкой. Ее не рекомендуется использовать для мощных электроприборов.

Параллельное соединение розеток

При параллельном соединении (звездой) каждая розетка подключается к распределительной коробке отдельным проводом.

Плюсы параллельного подключения:

• Высокая надежность — при выходе из строя одной розетки остальные продолжают работать
• Возможность подключения мощных потребителей к каждой розетке
• Удобство поиска неисправностей

Минусы:

• Большой расход кабеля
• Необходимость установки распределительной коробки
• Сложность монтажа при большом количестве розеток

Параллельная схема оптимальна для подключения 3-5 розеток с высокой нагрузкой, например, на кухне.

Смешанное соединение розеток

Смешанная схема сочетает элементы последовательного и параллельного подключения. От распределительной коробки отходит несколько линий, к каждой из которых последовательно подключается 2-3 розетки.

Достоинства смешанной схемы:

• Баланс между надежностью и простотой монтажа
• Экономия кабеля по сравнению с параллельным соединением
• Возможность подключения большого количества розеток

Недостатки:

• Сложнее параллельной схемы в монтаже
• При неисправности перестает работать группа розеток

Смешанное подключение удобно использовать при монтаже 6 и более розеток в помещении.

Необходимые инструменты и материалы

Для подключения блока розеток вам потребуются:

• Отвертки (крестовая и шлицевая)
• Кусачки и плоскогубцы
• Инструмент для зачистки проводов
• Индикаторная отвертка
• Мультиметр
• Дрель со сверлами
• Уровень
• Рулетка
• Карандаш

Из материалов понадобятся:

• Розетки
• Кабель (рекомендуется ВВГнг 3х2.5 мм²)
• Распределительная коробка (при необходимости)
• Клеммники или колпачки СИЗ
• Изоляционная лента
• Дюбели и саморезы

Пошаговая инструкция по монтажу блока розеток

1. Обесточьте электрическую линию
2. Определите места установки розеток и разметьте их
3. Просверлите отверстия под розетки и установите подрозетники
4. Проложите кабель согласно выбранной схеме
5. Разделайте концы проводов
6. Подключите провода к розеткам согласно маркировке
7. Закрепите розетки в подрозетниках
8. Установите декоративные рамки
9. Проверьте правильность подключения
10. Включите питание и протестируйте работу розеток

Важные моменты при подключении блока розеток

При монтаже розеток следует учитывать несколько важных нюансов:

• Сечение проводов должно соответствовать планируемой нагрузке
• Все соединения необходимо выполнять в распределительных коробках
• Нулевой и заземляющий проводники не должны разрываться
• Розетки с заземлением можно устанавливать только в помещениях с заземлением
• Все розетки должны быть одного типа (с заземлением или без)
• Расстояние между розетками не должно превышать 4 метра

Выбор автоматического выключателя для блока розеток

Для защиты линии с блоком розеток необходимо правильно подобрать автоматический выключатель. Как это сделать?

• Рассчитайте суммарную мощность всех потребителей, которые планируется подключать
• Определите максимальный ток по формуле I = P / U, где P — мощность, U — напряжение сети
• Выберите автомат с номинальным током на ступень выше расчетного

Для стандартной линии с 3-4 розетками обычно достаточно автомата на 16А. Для линии с большим количеством розеток или мощными потребителями может потребоваться автомат на 25А или 32А.

Типичные ошибки при подключении блока розеток

При монтаже розеток часто допускают следующие ошибки:

• Использование проводов недостаточного сечения
• Соединение проводов скруткой без использования клеммников
• Подключение слишком большого количества розеток на одну линию
• Разрыв нулевого или заземляющего проводника
• Установка розеток разных типов на одной линии

Избежать этих ошибок поможет тщательное планирование и соблюдение правил электромонтажа.

Проверка правильности подключения блока розеток

После завершения монтажа необходимо проверить правильность подключения розеток. Что нужно сделать?

1. Проверить отсутствие короткого замыкания между фазным и нулевым проводниками
2. Измерить напряжение между фазой и нулем (должно быть 220-230В)
3. Проверить наличие заземления (если розетки с заземлением)
4. Протестировать работу каждой розетки под нагрузкой

Для проверки лучше всего использовать мультиметр и индикаторную отвертку. При обнаружении любых неисправностей необходимо устранить их до начала эксплуатации.

инструкция по монтажу и схема

Ни одна действующая система электропитания не обходится без силовых розеток, при отсутствии которых невозможно нормальное функционирование бытовой техники. Из-за постоянного увеличения числа подключаемых к ним приборов заметно возрастает токовая нагрузка на линии питания. Это не может не сказаться на архитектуре построения бытовых электрических сетей, общее число розеток в которых приходится увеличивать. У пользователей часто возникает потребность от одного провода подключить 3 розетки, не нарушая распределения токов в питающей линии.

Содержание

1. Виды электропроводок
2. Способы подключения
3. Порядок монтажа
4. Установка изделия с выключателем

Виды электропроводок

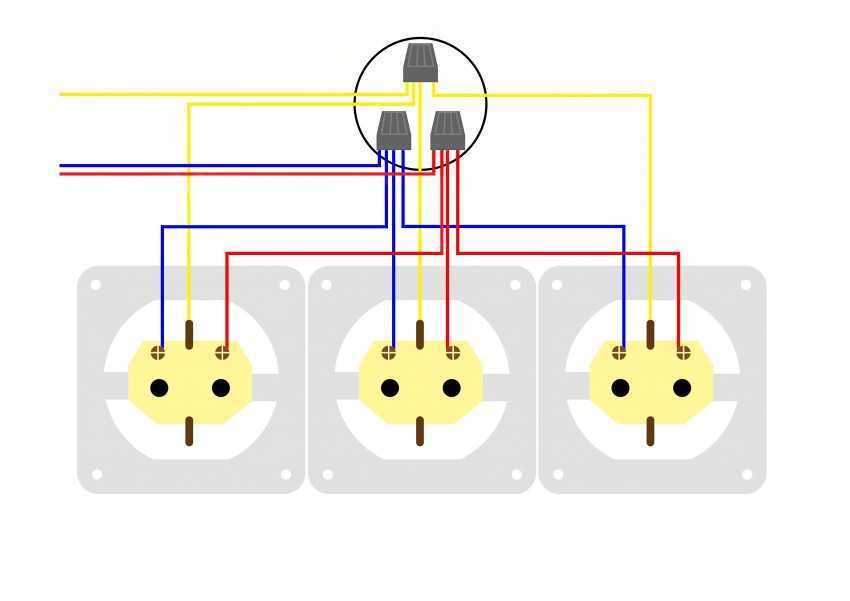

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

• Надежная защита от механических повреждений.
• Безопасность эксплуатации электропроводки.
• Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

• Простота обслуживания и восстановления.
• Доступность при необходимости подключения промежуточной розетки.
• Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

При выборе подходящего способа укладки жгута или кабеля исходят из конкретных условий и требований к подключению отдельных элементов электросети.

Способы подключения

Способы подключения розеток

Перед тем как подключить много силовых розеток подряд важно разобраться с существующими способами их подсоединения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:

• Параллельное подключение, при котором розетки нужно соединять «звездой».
• Последовательное соединение, по-другому называемое «шлейфом».
• Комбинированное включение, использующее шлейф и «звезду».
• Соединение «в кольцо».

Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на установочных изделиях. Параллельное соединение «звездой» удобно при разводке питающей сети из единого центра (распределительного щита, например).

Последовательный способ (или шлейф) применяется, когда на данной линии включается целый ряд устанавливаемых одна за другой розеток. Отдельные контакты (фаза и ноль) между собой подсоединяются в параллель, последовательным способ называют лишь из-за порядка расположения розеточных узлов.

При комбинированном включении на отдельных участках изделия устанавливаются в ряд, после чего от одного из них обустраивается «звезда».

Соединение «в кольцо» представляет собой последовательное расположение розеток, конец которого замыкается на его начало. Этот способ включения позволяет подсоединять розетки на больших по площади объектах: на выставках, в цехах и торговых залах.

Порядок монтажа

Гипсокартон — хрупкий материал, работать с ним нужно осторожно

Прежде чем приступать к самостоятельной установке розеток, потребуется ознакомиться с инструкцией по их монтажу. Проще всего рассмотреть пример, когда они устанавливаются в гипсокартонной стене. Порядок работ в этом случае выглядит так:

1. Берется электродрель с насадкой типа «коронка», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен совпадать с размером пластикового корпуса (стакана), используемого в качестве крепежного основания и фиксируемого непосредственно на месте установки.
2. В стакан помещается монтируемая розетка и крепится в нем с помощью длинных распорных винтов.
3. К контактам необходимо присоединить выведенные наружу фазный и нулевой проводники, а затем закрыть изделие декоративной крышкой.

При наличии в электропроводке третьей жилы в изоляции желто-зеленой расцветки ее оголенный конец подсоединяется к имеющейся на розетке клемме заземления.

На завершающем этапе работ следует подать питание в линию и проверить розетку на работоспособность — подключить к ней любую бытовую технику.

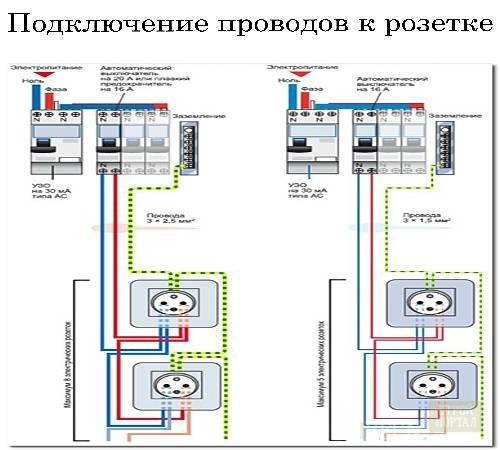

Чтобы правильно подключить сразу несколько розеток подряд (шлейфом), специалисты советуют обратить внимание на следующие моменты:

• Провод с фазной клеммы одного розеточного узла протягивается до того же контакта следующего изделия и так далее. К такому шлейфу можно добавить весь комплект розеток, устанавливаемых в данном помещении.
• Точно так же поступают с нулевым проводником, прокладываемым от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене.
• При наличии заземляющей жилы с ней проделываются те же операции.

К преимуществам этого метода присоединения следует отнести простоту реализации и экономное использование расходного материала (проводов). К недостаткам – ненадежность системы, в которой обрыв одного из проводников приведет к обесточиванию всех подключенных к этому шлейфу последующих розеток. В этом смысле соединение звездой выглядит намного предпочтительнее.

Установка изделия с выключателем

Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.

К преимуществам совмещенных конструкций относят:

• Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
• Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
• Эстетичность и простота монтажа.

Единственным недостатком таких приборов с точки зрения потребителя считается высокая стоимость. Специалистами отмечается неудобство совмещенных с выключателями розеток, заключающееся в необходимости замены всего изделия целиком при выходе из строя одного элемента.

Соединение розеток: шлейфом, звездой, смешанное

Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.

• Схемы подключения розеток
• Последовательная схема
• Параллельное соединение
• Смешанная схема
• Кольцевое соединение
• Заключение

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.

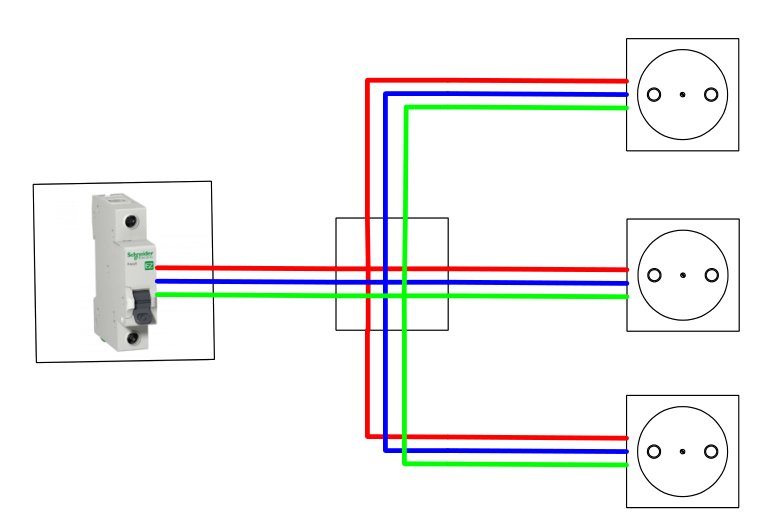

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Материалы по теме:

• Схема подключения звезда и треугольник
• Как соединить автоматы в щитке
• Способы соединения электрических проводов

Extension Multi-socket Block 4 Sockets 2 Pole Ground

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

Звездный продавец

Звездные продавцы имеют выдающийся послужной список в обеспечении отличного обслуживания клиентов – они постоянно получали 5-звездочные отзывы, вовремя отправляли заказы и быстро отвечали на любые полученные сообщения.

| 1412 продаж |

5 из 5 звезд

£27,33+

Загрузка

Включая НДС (где применимо), плюс почтовые расходы

Длинный кабель

Выберите вариант 0,5 м (27,33 фунтов стерлингов) 1 метр (31,06 фунтов стерлингов) 2 метра (36,03 фунтов стерлингов) 3 метра (41 фунт стерлингов)

Пожалуйста, выберите опцию

Цвет кабеля

Выберите вариант Руж нуар

Выберите опцию

Продавец звезд. Этот продавец неизменно получал 5-звездочные отзывы, вовремя отправлял заказы и быстро отвечал на все полученные сообщения.

Исследуйте другие похожие поисковые запросы

Внесен в список 26 сентября 2022 г.

34 избранных

Информация о продавце

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещено или с использованием запрещенных материалов

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Рыболовная проволока: как пройти через любую стену

Одним из основных навыков электрика своими руками является знание того, как выполнять соединения внутри коробок выключателей, светильников и розеток. Но возможность «ловить» провод, как это называют профессионалы, сквозь стены позволяет вам добавлять новые выключатели, светильники и розетки именно там, где вы хотите, или добавлять кабель связи, такой как Cat 6, самостоятельно.

Вам не придется перешагивать через удлинители или протягивать провода по стенам. С помощью этих советов и инструментов для ловли проволоки вы можете разместить проволоку там, где она вам нужна.

На этой странице

Проложите кабель за плинтусом

Семейный мастер на все руки

Если вы похожи на меня и предпочитаете установить мили отделки, а не латать гипсокартон, это путь.

Снимите плинтус и вырежьте на его месте длинное узкое отверстие. Затем просверлите отверстия в шпильках, через которые будет проходить провод. Лучше всего это работает с широким основанием, но может быть сделано и с узким основанием. Следите за тем, чтобы отверстия в шпильках были не менее 1-1/4 дюйма. вдали от краев стоек, чтобы избежать необходимости в защитных металлических пластинах.

Сделать косой срез

Семейный мастер на все руки

Если вам нужно вырезать отверстие для доступа, сделайте разрез под углом. Затем, когда пришло время залатать его, нанесите герметик вокруг отверстия и вдавите вырез обратно. Грязь будет удерживать заглушку на месте. Нет необходимости в винтах или подложке, и дюбель не провалится в отверстие.

Погоня с отделкой

Семейный мастер на все руки

Проложите кабелепровод или кабель BX (бронированный кабель) вдоль верхнего угла стены и покройте его молдингом. Вы можете прорезать небольшие отверстия в стене или потолке там, где проводка должна выходить из комнаты.

Не ловите шнуры питания

Шнуры, которыми питаются электроприборы, телевизоры и удлинители, нельзя прокладывать внутри стены. В Национальном электротехническом кодексе говорится, что эти шнуры не могут заменить постоянную проводку. Чтобы не видеть эти шнуры питания, вы можете выловить кабель, чтобы добавить новую розетку поблизости.

Дайте кабелю связи достаточно места

Семейный мастер на все руки

Коммуникационный кабель, такой как коаксиальный кабель или кабель категории 6, следует прокладывать вдали от кабелей высокого напряжения, ведущих к розеткам и источникам света. Профессионалы рекомендуют держать их на расстоянии от 12 до 16 дюймов. Если вам необходимо пересечь эти кабели, сделайте это на 9угол 0 градусов.

Найдите самый простой маршрут

Семейный мастер на все руки

Самый простой маршрут не всегда самый прямой. Воспользуйтесь преимуществами незавершенных пространств, таких как подвалы и чердаки, чтобы проложить провода от одного конца дома к другому. Вы можете использовать дополнительные 50 футов провода, но это сэкономит вам много времени.

Используйте много кабеля

Семейный мастер на все руки

Протягивание гораздо большего количества кабеля, чем вам нужно, в стены или потолки полезно по нескольким причинам. Во-первых, это значительно упрощает работу по зацеплению кабеля, на который вы ловите рыбу. Это также устраняет необходимость рывков, которые могут повредить хрупкие кабели категории 6.

Скрыть провода с кабелем

Семейный мастер на все руки

Прокладка кабеля по поверхности стены с помощью кабелепровода — отличный способ получить питание именно там, где вы хотите, без протягивания проводов сквозь стены. Вы можете спрятать кабину за мебелью и покрасить ее в тон стене. Постройте кабелепровод из существующей электрической коробки с помощью соединяемых компонентов и спрячьте провод внутри канала.

Прокладка кабелепровода в шкафах или шкафах

Семейный мастер на все руки

Кабелепровод или армированный кабель — еще один отличный вариант для поверхностной проводки, и он стоит примерно вдвое меньше, чем кабелепровод. Вы бы не хотели провести его по стенам, как по дорожке, но он не будет виден в темном шкафу или на задней части шкафов.

Сращивайте как профессионал

Семейный мастер на все руки

Иногда приходится сильно тянуть, чтобы протянуть кабель сквозь стену, поэтому убедитесь, что кабель надежно привязан к инструменту для протягивания, будь то рыболовная лента или вешалка для одежды.

Это мой любимый метод: проденьте проволоку через ушко или вокруг крючка, а затем оберните ее вокруг своего рыболовного инструмента. Скрепите их вместе изолентой, убедившись, что обернутая часть сужается, чтобы она проходила через отверстия.

Не прокладывайте кабель в воздуховоде

Прокладка кабеля внутри воздуховода, как бы удобно это ни было, не разрешена нормами. Вы можете проложить кабель в вентиляционных пространствах, таких как стойки и балки для возвратного воздуха, но вам понадобится кабель, рассчитанный на вентиляционные отверстия. Эти кабели имеют специальную нетоксичную и пожаробезопасную оболочку.

В магазинах электротоваров вы можете найти кабель класса 6 категории «пленум» и защитный кабель. Это будет стоить примерно в два раза дороже стандартных версий.

Провод вдоль трубы водопровода

Семейный разнорабочий

Добавление электроэнергии на верхнем уровне может означать прокладку проводов из подвала на чердак. В двухэтажном доме вам нужно будет пройти через три потолка. Но в старых домах иногда это так же просто, как опустить отвес вдоль вентиляционной трубы и вытянуть кабель. В новых домах может не хватить места вокруг стеллажа, но сначала стоит проверить.

Просверлите два отверстия, чтобы вывернуть угол

Семейный мастер на все руки

Проложить провод по углам не так сложно, как кажется; ключ должен вырезать отверстия на каждой стороне угла. С помощью сверла в угловой дрели или угловой насадки просверлите отверстие в каждой из угловых шпилек. Это даст вам возможность протянуть провод.

Поиск препятствий

Семейный мастер на все руки

Прежде чем прорезать какие-либо отверстия в стенах, наметьте маршрут, по которому должен проходить провод. Просканируйте стену с помощью искателя гвоздей, чтобы найти блокировку, которая может препятствовать этому маршруту. Если в одном отсеке для шипов есть блокировка, следующий может стать лучшим путем. Вы не хотите узнать трудный путь.

Двойные отверстия для доступа

Семейный мастер на все руки

Вместо того, чтобы прорезать новые отверстия в стенах или потолках, вы можете использовать уже существующие отверстия. Удалите светильники, выключатели или розетки, чтобы использовать существующие отверстия, или запланируйте заранее использование отверстия для доступа для нового светильника.

Скрытие телевизионных проводов с помощью комплекта проводки

Семейный мастер на все руки

Самый простой способ спрятать телевизионные провода — это установить монтажный комплект для телевизора (60 долларов США). Просто прорежьте отверстия для двух коробок, опустите провод вниз по стене, а затем подключите удлинитель. Комплект предварительно смонтирован с вилкой с вилкой и поставляется с удлинителем. Это особенно полезно, если шпилька блокирует прямой путь для рыбалки, и вы хотите избежать масштабного ремонта стены.

Провода низкого напряжения Tuck

Семейный мастер на все руки

Низковольтный кабель не имеет таких требований к установке, как бытовые силовые кабели. Провод громкоговорителей, кабели, обеспечивающие питание дверных звонков и термостатов, а также линии связи, такие как Cat 6, не нужно прокладывать внутри ваших стен. Вы можете просто заправить их под плинтус, но не под ковер или коврики.

Проволочные рыболовные снасти

Семейный мастер на все руки

Светящиеся удочки

Светящиеся удочки — основной инструмент для ловли с помощью проволоки. Как и стальную ленту, их можно протягивать по стенам и потолкам. Обычно их можно купить разной длины и скрутить вместе для получения более длинных пролетов. Большинство из них поставляются с поворотным наконечником с ушком и наконечником с крючком. Люминесцентные стержни светятся в темноте, освещая темные балки и отсеки для стоек. Вы можете найти их за 40 долларов в домашних центрах.

Flex Bit

Если вам нужно протянуть провод через несколько балок или стоек, используйте гибкий бит. Они бывают большой длины, и доступны удлинители, чтобы вы могли просверлить отверстия через несколько балок. У них есть ушко на конце, поэтому, как только вы сделаете свои отверстия, вы можете протянуть провод назад тем же сверлом.

Обратите внимание: не просверливайте изоляцию этими сверлами. Будьте готовы заплатить около 50 долларов за 54-дюймовую гибкую биту в домашнем центре.

Самодельные крючки

Некоторые из моих любимых рыболовных инструментов — те, которые вы можете сделать сами. Небольшие крючки, сделанные из кабеля или вешалок для одежды, позволяют захватить кабель вне досягаемости. Самое главное, они экономичны.

Насадка для сверления 90 градусов

Семейный мастер на все руки

Идеальный инструмент для сверления отверстий между стойками. Около 18 долларов в большинстве домашних центров, это намного дешевле, чем специальная угловая дрель, и служит той же цели. Это может быть немного сложно использовать с большими битами, поэтому держитесь крепче.

Магниты для вытягивания проволоки

Семейный мастер на все руки

Есть несколько вариантов по разным ценам, магниты — это классные инструменты для протягивания провода вдоль изолированного отсека для стоек. Этот Magnepull (125 долларов) состоит из стального поводка и роликового магнита. Вы даже можете использовать его для извлечения потерянных битов и других инструментов из внутренних стен. Магниты для вытягивания проволоки стоимостью от 40 до 125 долларов можно найти в магазинах электротоваров.

Грязевое кольцо низкого напряжения

Используйте грязезащитные кольца, чтобы не повредить гипсокартон, когда я тяну кабель. У них также есть маркеры в углу, чтобы указать идеальный размер и форму отверстия для коробок с одной бандой. Когда вы закончите рыбалку, оставьте его в стене и накройте чистой лицевой панелью, чтобы избежать заплат (особенно полезно для текстурированных стен, которые трудно залатать). Эти грязевые кольца доступны менее чем за 2 доллара каждое в домашних центрах.

Стальная лента

Семейный мастер на все руки

Этот длинный рулон из жесткой стали отлично подходит для протягивания проволоки через изолированные стены, вверх по стенным полостям и по балкам большой длины.
