Как подключить двигатель от стиральной машинке. Как подключить двигатель от стиральной машины: схемы и инструкции

Как правильно подключить двигатель от старой стиральной машины к сети 220 В. Какие бывают типы двигателей в стиральных машинах. Схемы подключения асинхронных и коллекторных двигателей. Как определить обмотки и провода двигателя. На что обратить внимание при подключении.

Типы электродвигателей в стиральных машинах

В стиральных машинах используются три основных типа электродвигателей:

• Асинхронные двигатели
• Коллекторные двигатели
• Инверторные (бесколлекторные) двигатели

Рассмотрим особенности каждого типа подробнее.

Асинхронные двигатели

Асинхронные двигатели применяются в старых моделях стиральных машин. Их основные характеристики:

• Простая и надежная конструкция
• Большие габариты и вес
• Невысокий КПД
• Обслуживание сводится к смазке подшипников

Как правило, это трехфазные двигатели, но встречаются и двухфазные варианты.

Коллекторные двигатели

Коллекторные двигатели пришли на смену асинхронным. Их преимущества:

• Работают как от постоянного, так и от переменного тока
• Высокая скорость вращения
• Возможность плавного изменения оборотов
• Компактные размеры
• Большой пусковой момент

Недостатки: износ щеток и коллектора, необходимость периодического обслуживания.

Инверторные двигатели

Инверторные (бесколлекторные) двигатели — самый современный тип. Их особенности:

• Высокий КПД
• Компактные размеры при высокой мощности
• Низкий уровень шума
• Отсутствие быстроизнашивающихся деталей
• Долгий срок службы

Устанавливаются в последних моделях стиральных машин премиум-класса.

Как определить тип двигателя стиральной машины

Чтобы определить тип двигателя от старой стиральной машины, обратите внимание на следующие признаки:

• Асинхронный двигатель имеет 4 вывода (2 пары проводов)
• Коллекторный двигатель обычно имеет 5-8 выводов
• Инверторный двигатель может иметь 3 или более выводов

Также можно ориентироваться по внешнему виду и габаритам. Асинхронные двигатели самые крупные, коллекторные — компактнее, инверторные — наиболее миниатюрные.

Схема подключения асинхронного двигателя

Для подключения асинхронного двигателя от стиральной машины потребуется:

• Мультиметр
• Кнопка без фиксации или пусковое реле
• Конденсатор (при необходимости)

Порядок подключения:

1. Определите рабочую и пусковую обмотки с помощью мультиметра
2. Подключите рабочую обмотку напрямую к сети 220В
3. Пусковую обмотку подключите через кнопку/реле
4. При запуске кратковременно замкните цепь пусковой обмотки
5. После набора оборотов отключите пусковую обмотку

Схема подключения асинхронного двигателя:

[Здесь должна быть схема подключения асинхронного двигателя]

Схема подключения коллекторного двигателя

Коллекторный двигатель проще в подключении. Порядок действий:

1. Определите выводы обмоток статора и щеток
2. Подключите один вывод статора к сети
3. Второй вывод статора соедините с одной щеткой
4. Вторую щетку подключите к другому проводу сети

Схема подключения коллекторного двигателя:

[Здесь должна быть схема подключения коллекторного двигателя]

На что обратить внимание при подключении

При подключении двигателя от стиральной машины важно учитывать следующие моменты:

• Правильно определите тип двигателя и его обмотки
• Используйте провода подходящего сечения
• Надежно изолируйте все соединения
• Не допускайте длительной работы пусковой обмотки
• Обеспечьте хорошее охлаждение двигателя
• При необходимости используйте устройство плавного пуска

Возможные применения двигателя от стиральной машины

Двигатель от старой стиральной машины можно использовать для различных самоделок:

• Точильный станок для заточки инструментов
• Привод для самодельной бетономешалки
• Вибратор для усадки бетона
• Электропривод для садовой техники
• Мельница для измельчения зерна или травы
• Вентилятор для системы охлаждения

При правильном подключении и использовании двигатель от стиральной машины может прослужить долгие годы в новом качестве.

Меры безопасности при работе с электродвигателями

При подключении и использовании двигателя от стиральной машины соблюдайте следующие правила безопасности:

• Отключайте питание перед любыми работами с двигателем
• Используйте средства электрозащиты (диэлектрические перчатки, коврик)
• Не прикасайтесь к оголенным проводам и клеммам
• Обеспечьте надежное заземление корпуса двигателя
• Не допускайте перегрева двигателя
• При появлении дыма или запаха гари немедленно обесточьте двигатель

Помните, что неправильное подключение может привести к поломке двигателя или несчастному случаю. При отсутствии опыта работы с электрооборудованием лучше обратиться к специалисту.

Заключение

Подключение двигателя от старой стиральной машины — несложная задача при наличии базовых знаний по электротехнике. Главное — правильно определить тип двигателя и его обмотки, соблюдать схему подключения и меры безопасности. При бережном обращении такой двигатель может прослужить долгие годы в новом применении.

Особенности подключения двигателей от стиральных машин, типы двигателей, схемы подключений

Главная » Стиральная машина

В большинстве публикаций на тему конструирования какого-нибудь устройства своими руками советуют не приобретать нужные узлы и агрегаты, а использовать отслужившие свой срок комплектующие от различной бытовой техники. Решение совершенно целесообразное. Наибольшей популярностью пользуется электродвигатель от устаревшей или вышедшей из строя стиральной машинки.

Такие двигатели по своим характеристикам годятся для сборки разнообразных технических устройств. Демонтировать их нетрудно. А вот с подсоединением такого электродвигателя к сети напряжением 220 вольт зачастую возникают вопросы. Разберём варианты правильного подключения и применения разных типов электродвигателей от стиральных машин.

Содержание

1. Как подключить электродвигатель от стиральной машины
2. Использование двигателей
3. Коллекторный электродвигатель
4. Асинхронный электродвигатель

Использование двигателей

Имеется довольно много вариантов, как можно использовать высокооборотный электродвигатель для стиральной машины в том случае, когда стиральная машина-автомат своё уже отслужила. В домашнем хозяйстве всегда нужно устройство, которым можно заточить ножи, ножницы и другие инструменты. Такое устройство можно сделать самостоятельно, если правильно выполнить подключение электродвигателя от стиральной машины и надёжно закрепить на нём точильный камень.

Если вы занимаетесь строительством или планируете работы с бетоном, то можно изготовить вибратор, который с помощью двигателя от стиральной машинки будет способствовать усадке бетона. Есть умельцы, которые приспособили электромотор для создания вибростола, и с его помощью в домашних условиях изготавливают тротуарную плитку или шлакоблоки. А также найдёт себе применение мотор от старой стиралки и в различных сельскохозяйственных целях. Это может быть, например, размельчитель для свежей травы или дробилка зерновых культур. Можно будет заготавливать хороший корм для домашней птицы, можно также делать заготовки для животных на зиму, перерабатывать сорняки.

Можно сделать вывод, что диапазон применения электродвигателя очень разнообразен, главное, имеется возможность вращать различные насадки.

Можно также приводить в действие какие-то сконструированные приспособления и механизмы. В любом случае вам нужно знать, как подключить двигатель от стиральной машины автомат.

Коллекторный электродвигатель

Сейчас промышленностью выпускается весьма большое количество различных марок и модификаций стиральных машин. Двигатели этих машинок тоже имеют разную конструкцию, от них может отходить разное количество проводов. Соответственно, и схемы включения электродвигателей этих машин в сеть 220 вольт могут разниться.

Рассмотрим провода, отходящие от коллекторного двигателя. Все провода, выходящие из двигателя, имеют разную окраску и оконечиваются на клеммной колодке или разъёме. Первыми на клеммной колодке (слева) располагаются два провода белого цвета. Эти провода нужны для подключения тахометра, чтобы можно было измерять обороты электродвигателя. В нашем случае мы их использовать не будем.

Для контроля можно измерить сопротивление шлейфа этих проводов мультиметром. Оно должно составлять 70 Ом. Далее, определимся со статорной обмоткой. На клеммнике после белых проводов должен быть провод в красной изоляции, а далее в коричневой. Это и должны быть провода статора. А также для исключения ошибки, прозвоним их мультиметром. Сопротивление должно быть близким к нулю. Оставшиеся два провода, обычно это серый (синий) и зелёный, идут на щётки двигателя.

Для того чтобы подключить такой движок к сети ~220 вольт следует помнить, что движки такого типа используются без применения пускового конденсатора. Установив перемычку между одним и статорных проводов и проводом, идущим от щётки, на другую пару проводов подают напряжение сети. Мотор должен начать вращаться. Для того чтобы изменить направление вращения электродвигателя, достаточно перемычку переключить на другую щётку.

Асинхронный электродвигатель

• Вариант 1

Как запустить двигатель от стиральной машины старого типа? Моторы такого типа подключать несколько сложнее. Если вы решили подключить мотор для стиральной машины такого типа, то вам обязательно понадобится мультиметр. Двигатели такого типа имеют две обмотки. Одна из обмоток является рабочей, другая — пусковой.

Первоначально нужно определить эти обмотки, то есть нужно определить пары проводов, которые прозваниваются между собой. Эта работа делается мультиметром в режиме прозвонки. Далее, мультиметром в режиме измерения сопротивления нужно определить сопротивление обмоток и полученный результат записать на бумаге. Обмотка, у которой сопротивление окажется меньше, является рабочей обмоткой.

Для подключения такого двигателя понадобится кнопка без фиксации или

пусковое реле. Для безошибочного подключения желательно, чтобы у вас была схема, как подключить двигатель от стиральной машины старого типа. Подключение двигателя от стиральной машины к 220 можно описать следующим образом. На рабочую обмотку двигателя подаётся напряжение ~220 вольт. На пусковую обмотку тоже подаётся это же напряжение, только через пусковую кнопку или реле на небольшой промежуток времени. После того как движок начнёт вращаться, кнопку нужно отпустить. Чтобы мотор начал вращаться в другую сторону (реверс), нужно поменять местами фазировку прикладываемого напряжения.

• Вариант 2

Ранее встречался ещё один тип двигателей. Внешне они не отличаются от двигателей с двумя обмотками. Эти модели имели мощность 100–120 Ватт и частоту вращения 2700–2850 об/мин. и использовались в приводе центрифуги. Такие двигатели имели так называемый рабочий конденсатор, то есть он был постоянно включён. Вследствие того, что центрифуге не нужно было менять направление вращения, соединение обмоток делалось внутри корпуса двигателя, и из него выходило только три провода зачастую одного цвета.

Сопротивление обмоток у таких моторов было одинаковым. Такой вид двигателей подключается по следующей схеме. Один из выводов и средняя точка обмоток включаются в сеть 220 вольт, другой вывод через конденсатор подключается к первому выводу.

Когда вы изготовите какое-либо устройство из двигателя стиральной машинки, обязательно уделите внимание исправности и профилактики этого устройства в процессе эксплуатации. Основные неисправности электродвигателей случаются из-за перегрузки или в случае износа подшипников. Поэтому нужно своевременно обращать внимание на все нюансы работы устройства.

Как выполнить подключение двигателя от стиральной машины

0

Понравилась статья? Поделиться с друзьями:

как подключить к розетке 220 вольт мотор от машины-автомата? Схема запуска и распиновка электродвигателя

Подключение двигателя от стиральной машины к 220 3 провода

Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило,
основой любой стиралки есть ее электродвигатель, который может найти свое применение и

после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость

оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

• Точильный («наждачный») станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.

• Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол.

• Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки.

• Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки.

• Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.

• Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на «ножы» которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.

• Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму.

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно

подключить двигатель от стиральной машинки.

Виды двигателей

В стиральных машинках разных поколений и стран производства, могут быть и разные типы

электродвигателей. Как правило это один из трех вариантов:

В основном это все трехфазные двигатели, могут быть и двухфазными но это большая редкость.

Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД.

Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.

Коллекторный.

Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам.

Такой двигатель может работать как от переменного так и от постоянного тока, на практике он будет вращаться даже от автомобильного аккумулятора на 12 вольт.

Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора.

Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей.

К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток.

Инверторный (бесколлекторный)

Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД.

В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму. Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума.

Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену.

Схемы подключения

Тип двигателя с пусковой обмоткой (старые/дешевые стиралки)

Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов.

Щупами тестера, в режиме прозвонки или сопротивления, нужно отыскать два провода которые между собой прозваниваются, остальные два провода автоматически будут парой второй обмотки.

Дальше следует выяснить, где у нас пусковая, а где – рабочая обмотки. Нужно замерить их сопротивление: более высокое сопротивление укажет на пусковую обмотку (ПО)

, которая создает начальный крутящий момент. Более низкое сопротивление укажет нам на обмотку возбуждения (ОВ) или другими словами — рабочую обмотку, создающую магнитное поле вращения.

Вместо контактора «SB» может стоять неполярный конденсатор малой емкости (около 2-4 мкФ)

Как это обустроено в самой стиралке для удобства.

Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной «запитки» пусковой обмотки.

Если двигатель сильно перегревается

или греется даже без нагрузки непродолжительное время, то причин может быть несколько. Возможно изношены подшипники или уменьшился зазор между статором и ротором в следствие чего они задевают друг друга. Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя.

В кнопке контакт «SB» строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть.

В момент запуска кнопку «SB» зажимают до момента раскрутки вала на полную (1-2 сек.), дальше кнопка отпускается и напряжение на пусковую обмотку не подается. Если необходим реверс — нужно сменить контакты обмотки.

Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае две обмотки уже соединены в средней точке между собой, как показано в схеме.

В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель.

Когда возникает необходимость реализовать реверс

или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме:

Интересный момент. Если в двигателе не использовать (не задействовать) пусковую обмотку, то направление вращения может быть всевозможным (в любую из сторон) и зависить, например, от того в какую сторону провернуть вал в тот момент когда подключается напряжение.

Коллекторный тип двигателя (современные, стиралки автомат с вертикальной загрузкой)

Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного.

Такой двигатель может иметь около 5 — 8 выводов на клемном устройстве, но для работы двигателя вне стиральной машинки, они нам не понадобятся. В первую очередь нужно исключить ненужные контакты тахометра. Сопротивления обмоток тахометра составляет примерно 60 — 70 Ом.

Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с «нулевым» сопротивлением.

Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с

первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.

Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки.

Описание разных типов электродвигателей

Современная стиральная машина-автомат, как правило, имеет трехфазный электродвигатель, но старые советские аналоги могли иметь и двухскоростной режим работы, хотя встречаются теперь они очень редко. Любой электрический двигатель – это аппарат, работающий с помощью электроэнергии, и предназначается он для приведения в движение различных конструкционных элементов.

Разбирая стиральную машину, вы можете увидеть в ней электродвигатель с тахогенератором, который регулирует число оборотов, совершаемых вращающимся валом, а в зависимости от типа, электромотор может быть щеточный или сконструирован без применения щеток. Разные производители автоматических стиральных машин используют для различных моделей определенные типы электродвигателей, которые подразделяются на 3 варианта.

Асинхронный

Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты. Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.

Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.

Коллекторный

Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.

Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.

Предлагаем ознакомиться Стиральная машина LG не отжимает

Универсальный двигатель стиральной машины Подключение управления скоростью переменного и постоянного тока

Универсальный двигатель переменного и постоянного тока

17. 07.2022 | Просмотров: 1793 | Схемы | автор: ELECTRONOOBS

Доля

Как дела, друзья, с возвращением. Я взял этот двигатель от старой стиральной машины, и он называется универсальный двигатель , так как он работает как с постоянным, так и с переменным напряжением. У него много проводов, и может быть сложно понять, как его подключить. В этом посте я покажу вам, как устроен этот двигатель внутри и что делает каждый провод, затем я покажу вам соединения и как управлять этим двигателем как с постоянным, так и с переменным током. Вы можете получить такой двигатель отсюда как б/у.

Часть 1. Как это работает

Итак, как вы можете видеть ниже, двигатель такой же, как и любой коллекторный двигатель постоянного тока, но у него нет постоянных магнитов. Он создает магнитное поле полярности S aN, используя другой набор катушек, подключенных к статору. Эти катушки фиксируются на месте. Пропуская ток через эти катушки, они создают южное и северное магнитные поля, как и некоторые постоянные магниты. Затем, просто подав напряжение на щетки, как и в любом другом двигателе постоянного тока, он начнет вращаться и коммутировать напряжение, подаваемое на катушки ротора, с помощью щеток и медного коллектора. Он также работает с переменным током, потому что, поскольку у него нет постоянных магнитов, и он использует катушки для создания магнитных полей, с помощью переменного тока мы также можем это сделать. Но переменный ток колеблется, поэтому он изменит магнитные поля только тогда, когда это необходимо для поддержания вращения двигателя. Постоянные магниты не могут этого сделать, поэтому такой двигатель не будет работать с переменным током. Довольно легко, верно?

Часть 2 — Провода

Когда я снял двигатель, у него было 7 проводов. Который какой? Итак, с помощью мультиэмметра мы можем обнаружить, что у нас есть два подключения к тахометру, используемому для измерения скорости вращения стиральной машины. Нам это не нужно для управления двигателем, только если вы хотите точно контролировать скорость. Затем у нас есть два других провода. Эти две для левой и правой кистей. Наконец, последние 2 или 3 провода предназначены для катушки статора. Иногда у нас есть 3, потому что у нас также есть среднее соединение между катушками, которые соединены последовательно. Итак, как подключить это, чтобы заставить его работать?

Часть 3 — Соединения переменного тока

Ну а так как мы должны питать и катушки, и щетки одновременно одним и тем же напряжением, то их нужно соединить последовательно. Так наносим позитив на одну кисть. Мы выходим на другую щетку и подключаем ее, например, к левой катушке. От левой катушки у нас есть внутреннее соединение последовательно с правой катушкой. Так что выходим из правой катушки и идем к минусовому подключению питания. Вот и все. Это работает как с переменным, так и с постоянным током.

Часть 4 — диммер переменного тока

В заключительной части я использовал простую схему диммера переменного тока для управления мощностью, подаваемой на двигатель, с помощью переменного напряжения. Схема, которую я использовал, приведена ниже. Это очень просто, используя TRIAC и DIAC и несколько пассивных компонентов. Убедитесь, что вы используете радиатор для TRIAC, если вы управляете большой мощностью. Вы также можете купить один ЗДЕСЬ, который будет работать намного лучше.

Часть 5 — Посмотреть полный видеоурок

Итак, ребята, надеюсь, теперь вы знаете, как работает универсальный двигатель и как им управлять. Проверьте все подключения выше и полное видео ниже. Если мои видео помогут вам, поддержите мою работу на моем PATREON или сделайте пожертвование на моем PayPal. Еще раз спасибо и увидимся позже, ребята.

Поддержите меня на PayPal

Поддержите меня на PATReon

17.07.2022 | Просмотров: 1793 | Схемы | автор: ELECTRONOOBS

Поделиться

Подключение двигателя стиральной машины к шнуру питания

Делитесь любовью

Я уверен, что вы видели, как ваша стиральная машина работает, но ничего не делает. Возможно, он сломан или двигатель неисправен, но что бы ни происходило, многие из нас были там и знают, что починить ваш прибор не так просто, как щелкнуть выключателем! Если вам трудно понять, что не так с вашей стиральной машиной, вы можете решить проблему самостоятельно, подключив шнур питания и используя вместо этого электродвигатель.

Что нужно для подключения двигателя стиральной машины к сетевому кабелю?

– Схема подключения двигателя стиральной машины к шнуру питания

– Подключение двигателя стиральной машины к шнуру питания

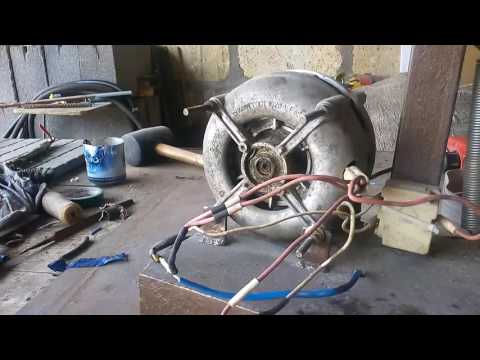

– Как подключить двигатель стиральной машины к шнуру питания

– Советы электрика по подключению двигателя стиральной машины к источнику питания шнур

Проверка шнура питания и стиральной машины

Сначала мы проверим шнур питания, подключив его к розетке и включив стиральную машину. Стиральная машина должна запускаться и работать согласно тем настройкам, которые были в нее введены.

Затем мы проверим стиральную машину, загрузив белье и проверив правильную скорость отжима и уровень воды. После завершения стирки мы проверяем машину на наличие утечек и повреждений.

Если все в порядке, теперь мы можем подключить шнур питания к двигателю стиральной машины и проверить, правильно ли он работает. Мы также проверим правильность всех напряжений и отсутствие искр или других электрических проблем. Если все выглядит хорошо, теперь мы можем установить стиральную машину в домашних условиях и наслаждаться нашим новым прибором!

Расчет напряжения, силы тока и сопротивления

Подключение двигателя стиральной машины к сетевому кабелю может оказаться непростой задачей для домашнего мастера. В этой статье мы обсудим, как рассчитать напряжение, ток и сопротивление при подключении двигателя стиральной машины к шнуру питания.

Напряжение
Напряжение, необходимое для питания двигателя стиральной машины, зависит от модели машины. Чаще всего требуется напряжение 12 вольт. Чтобы определить необходимое напряжение, вам сначала нужно знать мощность двигателя стиральной машины.

Мощность = Ампер x Напряжение

Далее вам нужно найти потребляемый ток двигателя стиральной машины. Это можно найти, умножив мощность на напряжение.

Ампер = Вт x Напряжение

Наконец, вам нужно найти номинал автоматического выключателя, который соответствует требуемому току. Номинал автоматического выключателя можно найти на этикетках или в Интернете.

Номинал автоматического выключателя = (Требуемый ток) / (Количество ампер на цепь)

Подключение двигателя к кабелю питания

Электропроводка двигателя, как правило, проста, но при подключении двигателя к сетевому кабелю следует помнить о некоторых вещах. Убедитесь, что номиналы напряжения и силы тока двигателя и шнура питания совпадают. Также убедитесь, что длина шнура питания достаточна для того, чтобы дотянуться до стиральной машины из розетки.
