Как подключить двойной выключатель на 2 лампочки. Схема подключения двухклавишного выключателя на две лампочки: пошаговая инструкция

Как правильно подключить двухклавишный выключатель к двум лампочкам. Какие инструменты понадобятся для монтажа. Какие ошибки следует избегать при подключении. На что обратить внимание при выборе выключателя.

Устройство и принцип работы двухклавишного выключателя

Двухклавишный выключатель представляет собой электротехническое устройство, позволяющее управлять двумя группами светильников или лампочек независимо друг от друга. Его конструкция включает следующие основные элементы:

• Корпус
• Две клавиши
• Контактный механизм
• Клеммы для подключения проводов

Принцип работы двухклавишного выключателя основан на коммутации фазного провода. При нажатии на клавишу происходит замыкание или размыкание цепи, что приводит к включению или выключению соответствующей группы светильников.

Необходимые инструменты и материалы для подключения

Для монтажа двухклавишного выключателя вам понадобятся:

• Отвертки (плоская и крестовая)
• Индикаторная отвертка
• Кусачки
• Монтажный нож
• Инструмент для зачистки проводов
• Мультиметр
• Изоляционная лента
• Провода соответствующего сечения

Пошаговая инструкция по подключению двухклавишного выключателя

1. Отключите электричество на распределительном щитке.
2. Снимите декоративную панель со старого выключателя.
3. Отсоедините провода от старого выключателя.
4. Установите новый двухклавишный выключатель в монтажную коробку.
5. Подключите общий фазный провод к входной клемме выключателя (обычно обозначена буквой L).
6. Подключите два фазных провода, идущих к светильникам, к выходным клеммам выключателя (обычно обозначены цифрами 1 и 2).
7. Заизолируйте все соединения изолентой.
8. Установите декоративную панель.
9. Включите электричество и проверьте работу выключателя.

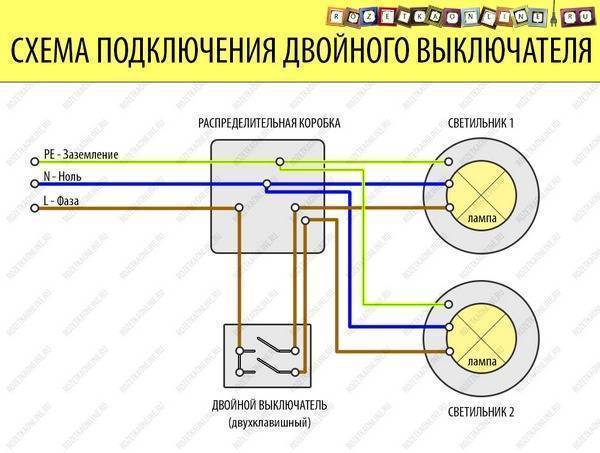

Схема подключения двухклавишного выключателя

Стандартная схема подключения двухклавишного выключателя выглядит следующим образом:

• Общий фазный провод подключается к входной клемме выключателя (L)
• От выходных клемм выключателя (1 и 2) идут провода к двум группам светильников
• Нулевые провода соединяются напрямую, минуя выключатель

Важно помнить, что выключатель должен разрывать именно фазный провод, а не нулевой. Это обеспечивает безопасность при замене лампочек.

Типичные ошибки при подключении двухклавишного выключателя

При монтаже двухклавишного выключателя следует избегать следующих ошибок:

• Подключение нулевого провода вместо фазного к входной клемме выключателя
• Неправильное определение общего провода и проводов, идущих к светильникам
• Некачественная изоляция соединений
• Использование проводов несоответствующего сечения
• Подключение к выключателю большего количества светильников, чем он рассчитан

Меры безопасности при работе с электропроводкой

При выполнении электромонтажных работ необходимо соблюдать следующие меры безопасности:

• Обязательно отключайте электричество перед началом работ
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения индикаторной отверткой
• Не работайте с электропроводкой в условиях повышенной влажности
• При любых сомнениях обращайтесь к квалифицированному электрику

Выбор двухклавишного выключателя: на что обратить внимание

При выборе двухклавишного выключателя следует учитывать следующие факторы:

• Номинальный ток и напряжение
• Тип установки (внутренний или наружный монтаж)
• Материал корпуса и качество исполнения
• Дизайн и соответствие интерьеру
• Наличие дополнительных функций (подсветка, диммирование и т.д.)
• Репутация производителя и гарантийные обязательства

Преимущества использования двухклавишного выключателя

Использование двухклавишного выключателя имеет ряд преимуществ:

• Возможность управления двумя группами светильников независимо друг от друга
• Экономия электроэнергии за счет включения только необходимого освещения
• Создание различных световых сценариев в помещении
• Удобство использования в больших комнатах или помещениях сложной конфигурации
• Компактность по сравнению с установкой двух отдельных одноклавишных выключателей

Заключение

Подключение двухклавишного выключателя — несложная задача, которую можно выполнить самостоятельно при наличии базовых навыков работы с электропроводкой. Однако важно помнить о соблюдении правил безопасности и точном следовании схеме подключения. При возникновении сомнений лучше обратиться к профессиональному электрику. Правильно установленный двухклавишный выключатель обеспечит удобное управление освещением и поможет создать комфортную атмосферу в вашем доме.

Как подключить двойной выключатель на две лампочки

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

• рамка;
• механизм для электроустановки;
• клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

• клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
• винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

• Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
• Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
• Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
• Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

• отвертка крестового типа
• отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
• нож или специальный инструмент, который очищает провода от изоляции;
• пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль — нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:

1. Определяется фазный провод и подводится к месту установки выключателя.
2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
3. Пластмассовые клавиши снимаются.
4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет. приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

устройство выключателя, чертеж и материалы

На чтение 7 мин Просмотров 204 Опубликовано 05.08.2019 Обновлено 15.07.2019

Двухклавишные выключатели используют, когда требуется подключить осветительный прибор, оснащенный несколькими лампочками. Они позволяют управлять ими из одной точки, также они помогают регулировать яркость освещения.

Устройство выключателя с двумя клавишами

Накладной двухклавишный выключатель

Конструктивные особенности не имеют принципиальных отличий от одноклавишных электротехнических устройств. Единственное отличие – наличие двух выходных клемм вместо одной. Также в состав устройства входят следующие детали:

• две клавиши;
• декоративная панель и механизм;
• две выходные клеммы;
• одна входная клемма.

Механизм двухклавишного выключателя

Клеммы представляют собой специальные зажимные механизмы для обеспечения надежного контакта. Для коммутации провода требуется его предварительно зачистить и вставить в клеммник, зажать с помощью прищепки или винта (зависит от модификации выключателя). Общая или входная клемма находится, как правило, отдельно и имеет маркировочный знак L.

С противоположной стороны находится две выходные клеммы. Они имеют маркировки 1,2  или L1, L2. Некоторые модели могут быть оснащены не клеммниками, а винтовыми зажимами. Отдавать им предпочтение не рекомендуется, поскольку крепление регулярно ослабляется и появляется необходимость регулярно разбирать конструкции и поджимать контакты.

Монтировать электротехнический прибор нужно таким образом, чтобы при включении освещения требовалось нажимать на верхнюю половину клавиши.

Верхнюю и нижнюю часть элемента можно определить с помощью специальной индикаторной отвертки, которая работает на замыкание. Для этого берут кусочек провода или гвоздь и касаются им одного контакта, к другому присоединяют индикатор, придерживая большой палец вверху на контактной площадке. Если при этом огонек внутри не загорится, значит контакты разомкнуты. При включенном положении хотя бы одной из клавиш, он должен светиться.

Преимущества и недостатки двойного подключения

Двухклавишный выключатель оптимизирует используемое пространство

Приступать к электромонтажным мероприятиям нужно с оптимизации работы всех электрических приборов, которые объединены в одну цепочку.

Наглядный пример оптимизированного контура – традиционная организация освещения блока в туалетной и ванной комнате. В коридоре, как правило, монтируют выключатель, оснащенный двумя клавишами. Одна клавиша управляет освещением в ванной, а вторая в туалетной комнате.

Монтаж общего выключателя на несколько комнат целесообразен в том случае, если они смежные или расположены близко. Для удаленных друг от друга комнат рекомендуется устанавливать отдельные электротехнические установки.

Также двойной выключатель рекомендуется устанавливать, если в комнате есть бра или люстра, оснащенные несколькими лампочками. Раздельное управление из одной точки позволяет расширить функциональные возможности прибора и регулировать интенсивность горения.

Установка двухклавишного выключателя для осветительных приборов позволяет оптимизировать управление и регулировать яркость, а также экономить потребление электроэнергии, монтажные материалы.

Необходимые инструменты и материалы

Бокорез S&R Ergo 160×20 мм

Перед тем как подключить 2 выключателя на 2 лампочки, требуется подготовить все необходимые инструменты и рабочие материалы. Чтобы работу выполнить качественно, также нужно изучить схему подключения двойного выключателя. Если знать принцип работы устройства, схему можно составить самостоятельно.

При составлении схемы важно учесть, что через двухклавишный выключатель должен проходить только один фазный провод. Следовательно, нейтральный и заземляющий провод должны подсоединяться сразу к контактам лампочек осветительного устройства. Все подключения и соединения важно проводить в распределительных коробках, это гарантия безопасности в дальнейшем.

Для проведения работ потребуется иметь под рукой электропровода с необходимой площадью сечения, а также сам выключатель.

Из инструментов нужно подготовить плоскую и крестовую отвертку, бокорезы, монтажный нож с острым лезвием и плоскогубцы с уровнем.

Электромонтажники советуют отдавать предпочтение известным производителям, которые отвечают за качество сборки и используемого материала при производстве инструментов.

Как подключить двойной выключатель на две лампочки

Правила расположения проводки

Сначала требуется подобрать наиболее подходящее для выключателя место. Какие-либо требования к размещению законодательством не предусмотрены. Ранее оптимальная высота была около 2 метров, теперь чаще выбирается высота опущенной руки взрослого человека. Это позволяет использовать выключатель практически всем жильцам дома.

Места, где есть определенные требования к размещению розеток и переключателей – ванная комната и баня. Учитывается месторасположение открытого душа и умывальника. На электротехническое устройство не должны попадать капли воды, либо оно должно иметь соответствующую степень защиты.

Следующий этап – выполнить все подготовительные работы. Первым делом обесточить сеть, поскольку электричество опасно и несет потенциальную угрозу здоровью и жизни человека.

Отключение общего водного автомата перед установкой выключателя

Правила безопасности при работе с электричеством:

• отключить электричество, проверить наличие напряжения индикаторной отвертки на выходе;
• не прикасаться к подключенным электрическим приборам мокрыми и влажными руками;
• для закрепления электрических кабелей запрещается использовать металлические скобы;
• не перегружать электрическую сеть;
• поврежденные провода рекомендуется не ремонтировать, а заменять новым;
• устанавливать выключатель требуется с помощью инструментов с заизолированными ручками.

Приступая к установке, требуется определиться с электропроводами по цветовой маркировке. Она используется для сокращения потраченного времени при проведении монтажных работ и для создания безопасных условий.

Чтобы гарантировать правильное соединение применяют следующие обозначения:

• фаза – как правило, имеет красный или коричневый окрас;
• защита всегда имеет один цвет окраса – желто-зеленый;
• ноль – всегда синего цвета.

Также может быть использована буквенно-цифрровая маркировка.

Если в ходе выполнения работ выяснилось, что какие-либо маркировочные знаки отсутствуют, требуется обозначить кабель самостоятельно с помощью цветной изоляции или разноцветной термоусадочной трубки.

Электропроводка в гофре

Монтаж выключателей в новостройках ограничивается подключением электротехнического элемента к ранее подготовленной электрической сети. В старых постройках, где проводка нуждается в модернизации или полной замене, дополнительно требуется делать новые штробы и прокладывать кабель. Если использовался открытый способ монтажа, каждый провод подводится непосредственно к выключателю в специальных кабель-каналах или изолирующих гофротрубах.

От способа монтажа проводки зависит модификация выключателей и используемый способ монтажа. Устройства, предназначенные для открытой установки, включают в себя изолирующую декоративную крышку, внутренний механизм и плоский подрозетник. Конструкция располагается полностью над поверхностью стены, а не в ней.

Начинают с установки подрозетника. Процедура проводится с помощью специальных элементов крепежа. Для подсоединения проводов надежно фиксируют механизм выключателя и надевают на него декоративную изолирующую крышку. Большинство производителей уже продумали отверстие для проводника. Завершающий этап – надевается крышка, скрывая весь внутренний механизм, и надежно фиксируется с помощью защелок.

Для установки выключателя скрытой проводки используют специальные монтажные коробки. В стене проделывается небольшое отверстие. Во время установки нужно следить, чтобы электротехнический элемент был установлен ровно и без перекосов.

Распространенные ошибки

Распространенной ошибкой становится неправильный завод фазы

Наиболее распространенная ошибка, которую допускают неопытные электромонтажники – завести на выключатель ноль, а не фазу, как положено. Переключатель в ходе эксплуатации должен разрывать фазный проводник, но ни в коем случае не нулевой. Если пренебречь этим правилом, цоколь в осветительном приборе всегда будет оставаться под напряжением и элементарная замена лампочки может нанести серьезные увечья.

Еще одна распространенная ошибка – неопытные специалисты заводят фазный проводник не на общий клеммник выключателя, а на один из выходных. В этом случае схема будет неработоспособной. Лампочки будут загораться только в тот момент, когда обе клавиши будут одновременно включены.

Если люди заехали на съемную квартиру или приобрели новую жилплощадь, и осветительные приборы ведут себя непредсказуемо, скорее всего, был произведен неверный монтаж питающих кабелей. Нужно разобрать выключатель и проверить правильно ли реализована схема подключения двухклавишного выключателя на две лампочки.

Если возникают сложности при самостоятельном монтаже, можно обратиться к электромонтажнику в частном порядке или посетить ЖЭК/РЭС/управляющую компанию и оставить заявку.

Как подключить две лампочки на двойной выключатель

На чтение 5 мин Просмотров 1.2к.

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

• приобрести выключатель, который подходит вашим требованиям;
• изучить особенности расположения контактов;
• подготовить место для проведения работ и необходимые инструменты;
• тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки . В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки  тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Схема подключения двухклавишного выключателя | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Сразу приступим к делу.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

А Вы знаете как самостоятельно повесить люстру? Если нет, то переходите по ссылке и читайте про все способы крепления и установки люстры.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

Если Вам необходимо управлять освещением 3 групп светильников, то для этого нужно приобрести трехклавишный выключатель.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Итак, поехали.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C.

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

Маркировка клемм у выключателя может отличаться, в зависимости от производителя.

Вот например, китайский двухклавишный выключатель Classic 2023 от «Powerman», где общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «L1» и «L2».

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Эти два провода с двухклавишного выключателя, и есть коммутируемые фазы на определенные группы светильников (лампочек).

Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. Т.е. нули сразу же идут на лампы. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп.

Кстати, для соединения проводов в распределительной коробке можно использовать клеммники Wago, либо другие способы соединения проводов, про которые я уже рассказывал Вам в статье как правильно соединять провода.

Вот еще пример — подключение пятирожковой люстры через двухклавишный выключатель.

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C, то всего их будет 8:

• 2 с квартирного электрического щитка: фаза и ноль
• 3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
• 3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

И не забывайте применять цветовую маркировку проводов при их подключении.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-S или TN-C-S

Если у Вас в квартире электропроводка выполнена с системой заземления TN-S или TN-C-S, то в распределительную коробку придет, вместо двух проводов, три провода: фаза (красного цвета), ноль (синего цвета) и защитный (желто-зеленого цвета).

В этом случае схема подключения двухклавишного выключателя выполняется один в один с предыдущей схемой. Разницей в этой схеме будет лишь дополнительный защитный проводник РЕ, который необходимо подключить в распределительной коробке с общим защитным проводником РЕ, идущим на корпус светильников или люстры.

Еще раз обращаю внимание на то, что одноклавишный выключатель, и двухклавишный, и трехклавишный, всегда должен разрывать именно фазу, а не ноль.

Все это делается с целью электробезопасности. Допустим, что при замене лампочки в люстре или светильнике, достаточно будет отключить выключатель, и напряжения (потенциал фазы) в патроне не будет. А если все таки перепутать, и выключателем коммутировать ноль, то при замене лампочки, в патроне останется опасный потенциал фазы, т.е. напряжение.

К чему это может привести?

Ответ на этот вопрос Вы найдете в моих статьях про действие электрического тока на организм человека и пример несчастного случая на производстве.

P.S. На этом я завершаю свою статью. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

Необходимость прозвонки проводов

Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
2. Горят все осветители (обе клавиши включены).
3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Как подключить люстру на 3 лампочки к двойному выключателю

При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

1. Произвести подключения к двойному выключателю аналогично предыдущему случаю.
2. Затем один из отходящих от него фазных проводов подключить к одной лампе.
3. Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.



Возможность управления освещением в комнате в этом случае существенно возрастает.

Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

При дальнейшем увеличении числа ламп ситуация более усложняется.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

• Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
• Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
• Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель  с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

• Одна группа состоит из двух ламп, а 2-я – из 4-х.
• Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Схема подключения 8 рожковой люстры через двойной выключатель

Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла33Не помогла8

Схема Подключения Двойного Выключателя На 2 Лампочки

При недостатке опыта рекомендуется заранее составить схему будущего подключения элементов сети. Конструкция устройства делится на две части: Пластиковая рамка с клавишами защитная деталь.


Все лампочки будут светиться только если вы нажмете две клавиши одновременно.

Если монтируется люстра или светильник, следует изучить приложенную инструкцию и следовать ей.
Как подключить двухклавишный проходной выключатель

Приведенный на рисунке 4 вариант носит более общий характер.

Как выбрать схему на две лампочки Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Нулевой провод соединяется с любым проводом, идущим на лампочку.

К подготовке работ следует отнести определение расположения фазного и нулевого проводов.

Можете поинтересоваться у продавца, на каком механизме работают клавиши — кулачковом или качающемся.

Как правильно подключить двойной выключатель #Секреты электрика / How to connect a double switch

Особенности конструкции

Фазовый провод обычно красного или коричневого цвета, ноль — синий, земля — желто-зеленый. Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Находится под напряжением, обеспечивает лампочки питанием. Как подключать двухклавишные выключатели Рассмотрим подключение на примере двухсекционного осветительного прибора схема приведена рисунке 4.

Когда возникают сомнения, лучше проконсультироваться с электриком.

При этом дверь не должна касаться клавиш. Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Самым распространенный из них — о том, как подключить двойной выключатель на две лампочки.

Приведенный на рисунке 4 вариант носит более общий характер. Большинство вопросов возникает еще на стадии проектирования, в том числе и касающиеся устройства освещения.

При отсутствии реакции УЗО прибор может быть сломан. Инструкция по подключению двойного выключателя на две лампочки для наиболее сложного варианта — скрытой проводки : Просверлить отверстие в стене, используя перфоратор и особую коронку.

Кабель же при этом укладывается в специальную гофру.
Схема подключения одноклавишного выключателя

Необходимые материалы

Здесь их всего 3 штуки. Двойные выключатели используются для включения: — Двух отдельных ламп, люстр, групп освещения или — Светильника люстры, бра у которого несколько плафонов или ламп, которые разделены на две группы Наглядно, эти системы управления светом показаны на изображении ниже: В первом случае, каждой клавише механизма, соответствует своя люстра.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2.

Следует убедиться, что нет тока на проводах.

Чтобы аккуратно установить выключатель, используются подрозетники. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении. Обычно приборы быстро выходят из строя, не слишком безопасны в эксплуатации. При отсутствии разводки обязательно понадобится монтажная распределительная коробка, без которой невозможно смонтировать данную схему.

Эта деталь позволяет найти клавиши в темноте. При поиске фазы запрещается касаться металлических частей инструмента.

Неразборный корпус, в котором установлена монтажная стальная рама и сердечник из диэлектрического материала. Одна клавиша включает свет в этом коридорчике, а вторая — уличный светильник.

Желательно подбирать изделия из одной коллекции, чтобы они смотрелись эстетично. Кабели нужно брать и устанавливать с запасом. Поэтому специалисты рекомендуют использовать либо медные, либо алюминиевые материалы, все зависит от финансовых возможностей заказчика. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. На следующем этапе необходимо выполнить соединение всех проводов в коробке вместе с вводом.

Индикаторная отвертка или тестер. Для подключения двойного выключателя на две лампочки потребуется: Отключить автомат питания на распределительном щитке и проверить отсутствие фазы индикаторной отверткой. Технология монтажа проводки Соединение производят или скруткой с последующей опайкой и изоляцией при помощи защитного колпачка, или на пружинных клеммниках Wago.
Схема подключения двойного выключателя

Необходимость или лишние затраты

Как реализовать такой вариант, будет рассказано ниже. Здесь нужно быть предельно внимательным.

В корпусе расположены клеммы для зажима проводов и сами механизмы переключения. Взять лампу, соединить с фазой и нолем — устройство отреагирует отключением. Для создания атмосферы отдыха достаточно включить только одну из них Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия. Особенно если речь идет о серьезных проектах в общественных помещениях.

Это желто зеленый провод. Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения. Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

См. также: что означает l на выключателе света

Вывод Изучив предоставленный материал, можно понять, что данный процесс является довольно простым, с ним может справиться даже человек без специального образования. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

В распределительном щите предусматривается место для устройства защитного отключения электрической цепи при замыкании. Прежде всего, не забудьте отключить вводной автомат на квартиру, чтобы исключить возможность попадания под напряжение! Инструменты для работы Отвертки с крестообразным и шлицевым наконечником. Двойные выключатели используются для включения: — Двух отдельных ламп, люстр, групп освещения или — Светильника люстры, бра у которого несколько плафонов или ламп, которые разделены на две группы Наглядно, эти системы управления светом показаны на изображении ниже: В первом случае, каждой клавише механизма, соответствует своя люстра. Давайте теперь рассмотрим основные варианты его подключения.

Составлять сложные схемы подключения без наличия соответствующего образования не стоит — такое дело нужно доверить профессионалу. Безопасность должна быть на первом месте! Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами. Если этого не происходит, значит это не общий контакт. Подсоединить другой фазный провод к кабелю второго устройства освещения.

Для этого демонтируете сами клавиши. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении. Сечение же проводника подбирают индивидуально, исходя из мощности используемых осветительных приборов. Как выбрать схему на две лампочки Существуют различия в подключении 1-клавишного и 2-клавишного выключателей.
Как подключить розетку и двухклавишный выключатель.

Как подключить двухклавишный выключатель к двум лампочкам

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

Электрические схемы переключателя света

— Do-it-yourself-help.com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

Подключение контура переключателя

Когда источник электрического тока исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подсоединяется к другому выводу, а на индикаторе — к горячему выводу на приспособлении.

Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного выключателя света

Здесь однополюсный переключатель управляет питанием осветительной арматуры. Источник находится на переключателе, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к одному выводу переключателя, а другой вывод подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему выводу.

Подключение двух переключателей для двух ламп

Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подведен двухжильный кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

Схема подключения нескольких источников света

На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда к приборам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

Схема подключения переключателя яркости

Реостат, или диммер, позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошной проводки кабеля косичками. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Раздел «Подключение регулятора скорости» для получения информации о подключении реостата для управления скоростью вентилятора.

Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник.Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтрального вывода на светильник.

Подключение коммутатора к настенной розетке

Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке.Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения

для раздельной розетки

На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель.Нейтральный провод цепи подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник подключается к кабелю, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору.Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение переключаемой розетки с двойным разделением каналов

В этой схеме раздельная розетка управляется двумя отдельными переключателями.При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым. Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника подсоединяется к разъему SW1 и к черному проводу, идущему к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2.Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

Красный провод кабеля идет от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме на нижней половине и к переключателю на другом конце.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы обеспечить соединение источника нейтрали со второй распределительной коробкой.

Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя. Красный провод к SW2 подключен к горячему выводу в нижней половине розетки и к переключателю на другом конце.

Подключение к 3-ходовой розетке

На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.

Между выключателем и розеткой проложен трехжильный кабель.Источник находится в SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячему разъему розетки и к общему проводу SW2 на другом конце.

Электропроводка для розетки и комбинированного переключателя

Комбинированный выключатель розетки удобен, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, эти устройства используют съемный соединитель между двумя горячими выводами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

На этой схеме показан первый вариант подключения для этого устройства.При таком расположении соединительный язычок между горячими выводами остается нетронутым. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой именно. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника соединяется кабелем с двумя устройствами и белым проводом, идущим к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этом случае соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу переключателя и к горячему выводу на другом конце.

Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключаются к соответствующим клеммам на розеточной половине устройства.

Наконец, комбинированный переключатель можно использовать для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключена к нейтральной стороне розетки.

Еще подобное на Do-It-Yourself-Help.com

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест.Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в жилищном строительстве стоит использовать 3-х позиционные переключатели. «3-х ходовой» — это электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях.:

Выключатели должны образовывать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя опущены, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

• Красный указывает на наличие горячего провода (120 вольт переменного тока).
• Зеленый указывает на нейтральный провод с потенциалом земли.
• Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более выключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели.4-позиционный переключатель имеет два положения. В первой позиции контакты подключены напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X». Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация — Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара блоков переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать любое количество 4-позиционных переключателей.

Цветовая маркировка

Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного рассказать о том, что такое цветовое кодирование, и как должны быть провода раскрашены в схемах освещения (и почему).

Обычной практикой при подключении мультикоммутационной схемы является использование двухпроводных (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей.Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к переключателю по белому проводу .

Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, ведущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер. чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями..

<Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>

Связанные страницы:

---

2 лампы | Как подключить выключатель света

Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется с источником света (LT1) и, через кабель C3, со вторым источником света LT2. Горячий от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на горячий терминал лампы LT1 и подключить к LT2 через кабель C3.

---

Теги: 2 фары, 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через переключатель, два фары, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

---

Питание схемы подключается к светильнику F1 через кабель C5. Нейтраль подключается к свету (LT1) и соединяется с LT2 кабелем C4. Горячий от источника питания подводится к общей клемме переключателя (SW1) через кабель C1.

Путешественники от переключателей через C1 и C2 соединяются через крепления и соединяются кабелем C3.

Горячий источник света поступает от общего вывода SW2 через кабель C2, где он соединяется с горячим элементом LT1 через кабель C4.

---

Теги: 2 фары, 3-позиционный переключатель, питание через свет, 3-х позиционный переключатель, путешественники, два фары

---

Ниже показаны два крепления между 3-позиционными переключателями.

Источник питания — через распределительную коробку SB1, и оттуда к первому устройству (F1) идет трехжильный кабель (C1). Два 2-проводных кабеля (C3 и C4) проходят между приспособлениями, а 3-проводный кабель (C2) проходит от второго приспособления (F2) ко второму трехпозиционному переключателю (SW2).

Горячий источник подключен к общей клемме SW1. Нейтраль соединяется с белым проводом, питающим первое приспособление, через кабель C1, где он соединяется с нейтралью обоих фонарей. Путевые провода от двух переключателей проходят прямо через светильники через кабель C3.

---

Теги: 2 фары, 3-позиционный переключатель, как подключить переключатель света, 3-х позиционный переключатель, путешественники, два фары

---

Здесь у нас есть несколько источников света, управляемых 3-х позиционными переключателями.

Горячий источник питания (кабель C1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль в распределительной коробке SB1 проходит через второй трехпозиционный переключатель (SW2) через трехжильный кабель (кабель C2, по которому также проходят дорожки, соединяющие два переключателя), через который он соединяется с первым светильником (F1) и соединяется с нейтралью каждого светильника. Таким же образом, горячий от общей клеммы трехпозиционного переключателя SW2 подключается к горячей клемме на каждом светильнике через кабель C3 (сращенный в приспособлении F1).

---

Теги: 2 фары, 3-сторонний переключатель света, 3-ходовой переключатель, как подключить переключатель света, несколько огней, питание через переключатель, трехсторонний переключатель света, трехходовой переключатель, путешественники, два света

---

Силовой кабель C1 подключается к цепи светильника F1. Здесь нейтраль соединяется с светом F1 и соединяется с светом F2. Горячий от источника питания проходит через оба приспособления и попадает на общий вывод SW1 через кабель C3.

Путешественники каждого переключателя соединяются вместе кабелем C4 (белый и красный провода с лентой).

Белый провод кабеля C3, обмотанный лентой, направлен на источник света LT2 (красный провод кабеля C2 используется для соединения горячего провода со следующим светом, LT1).

---

Теги: 2 фары, 3-х позиционный переключатель света, 3-х позиционный переключатель, как подключить переключатель света, питание через свет, трехсторонний переключатель света, трехсторонний переключатель, путешественники, два фары

---

Как подключить два светильника к двойному переключателю?

1. Шаг 1. Отключите питание цепи.
2. Шаг 2: Установите двойной выключатель настенную коробку и проложите кабель подачи .
3. Шаг 3. Проложите кабели от настенной коробки к точкам крепления светильника Light .
4. Шаг 4. Прикрепите косички к переключателям .
5. Шаг 5: Соедините землю Провода .
6. Шаг 6: Подключите к горячей подаче Провода .

Нажмите, чтобы увидеть полный ответ

Тогда можете вы выключить 2 выключателя света?

Вы можете сделать этот выключатель света проводку в один из двумя способами.Наиболее распространенным является последовательное подключение светильников light , соединив их друг с другом и подключив первый , один к переключателю . Другой способ подключить несколько источников света к одному переключателю — подключить их все напрямую к переключателю в конфигурации «домашний , запустить ».

Аналогично, как подключить два коммутатора к одному источнику питания?

1. Шаг 1. Отключите питание цепи.
2. Шаг 2. Установите настенную коробку с двойным переключателем и проложите питающий кабель.
3. Шаг 3. Проведите кабели от настенной коробки до осветительных приборов.
4. Шаг 4. Прикрепите косички к переключателям.
5. Шаг 5: Присоедините провода заземления.
6. Шаг 6: Подключите провода горячего питания.

Впоследствии еще можно спросить, а как работает двойной переключатель?

Двойная замена — это замена, во время которой два или более игроков заменяются одновременно и занимают места в порядке отбрасывания, отличном от такового у игрока, которого они заменили.

Для чего используется двухполюсный переключатель?

Двухполюсный выключатель света , также известный как четырехполюсный выключатель , представляет собой два однополюсных выключателя , соединенных вместе. Две отдельные цепи управляются одним переключателем . Обычно используется для управления цепью из нескольких мест в серии из трех переключателей на одной цепи.

РЕШЕНО: Неправильно подключен двойной настенный выключатель? — Электрооборудование

Привет @lizadizzle,

Похоже, что произошла ошибка подключения.

Из вашего описания кажется, что активный провод входит в один выключатель, и выход от этого выключателя идет на свет в холле, а также на вход на выключатель, питающий свет крыльца.

Так было всегда?

Обычно с выключателями света активный провод входит в выключатель (-ы), и, поскольку это двойной выключатель для освещения, он должен быть соединен с другим выключателем на пластине. Каждый из выходов переключателей должен соответствовать своим индикаторам.

Так должно получиться, что к переключателям идет только 3 провода. (хотя он может быть подключен иначе)

Один активный вход (соединенный с обоими входами переключателя) и два выходных провода, по одному подключенному к каждому переключателю. Все они могут быть одного цвета или разных цветов в зависимости от того, как они подключены, как отдельные провода, так и в виде кабеля

.

Будьте осторожны, если собираетесь проверять соединения на задней панели переключателей. Выключите автоматический выключатель или снимите предохранитель, который питает свет от главного блока питания.Затем проверьте, что ОБА лампочки НЕ включаются. После того, как вы сняли пластину переключателя со стены / двери (следите за тем, куда вы кладете пальцы или инструменты), затем используйте тестовый инструмент, например, только для того, чтобы дважды убедиться, что на любом из проводов НЕТ ПИТАНИЯ, прежде чем прикоснуться к ним. , поскольку предположение, что нет электричества только потому, что не работает свет, может быть фатальным.

Если это кажется слишком осторожным, вызовите электрика, если у вас есть какие-либо сомнения. Жизнь драгоценна

Привет @lizadizzle,

IF , он подключен так, как я думаю, если переместить красный провод внутри, выключить соединение фиолетового провода и присоединиться к другому красному проводу, тогда внешний свет должен работать только в зависимости от внешнего переключателя и независимо от положения внутреннего переключателя

НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРОПИТАНИЕ на блоке питания, если вы собираетесь изменить положение провода

Вот изображение, которое показывает, как я думаю, что это может быть подключено в настоящее время.

Это при условии , что на коричневый провод НЕТ ПИТАНИЯ, как и должно быть, возможно, потому, что он сломан, и поэтому красный провод был проложен между двумя переключателями, чтобы преодолеть проблему без необходимости обкатки. новый провод для замены коричневого провода

(щелкните изображение, чтобы увеличить для лучшего просмотра)

Зеленая линия показывает путь тока для питания двух ламп, т.е. вам нужно, чтобы внутренний переключатель работал для подачи питания на внешний переключатель.

Красная линия показывает, как при перемещении красного провода (от той же клеммы, что и фиолетовый провод на внутреннем переключателе, на другую клемму с красным проводом на внутреннем переключателе) теперь подается питание на внешний переключатель. питание независимо от внутреннего переключателя (показано пунктирной линией на схеме)

PS извините, мне следовало добавить, что круг с крестом внутри является символом лампы на всякий случай, если вам интересно, что это такое, а также символ после ламп — это просто символ Земли или обратного пути — неверно, я знаю как это должен быть символ нейтрального провода, но этого будет достаточно для схемы, поскольку она работает таким же образом.

Лампочка от двух выключателей. Как самому подключить двойной выключатель к двум лампочкам

Как соединить два переключателя?

Зачем нужны два выключателя на одну лампочку? Ведь кажется, что для того, чтобы прекратить подачу тока на лампу и выключить ее, хватит и одного. Но представим себе следующую ситуацию. У вас коттедж в два, а то и в три этажа. Чтобы подняться по лестнице на верхний этаж в темноте, необходимо включить освещение лестничных пролетов.Делается это внизу лестницы. После того, как вы поднялись наверх, вам нужно выключить свет на лестнице. Как это сделать? Либо спуститесь снова, либо установите еще один выключатель наверху лестницы.

Или представьте, что вы входите в свою спальню в обычной квартире и включаете свет выключателем, расположенным рядом с дверью. Затем вы ложитесь спать и начинаете читать книгу. Чтобы лечь спать, придется снова подняться и выключить свет. Но вы можете установить рядом с кроватью второй выключатель и пользоваться им.

Как подключить два выключателя к одной лампе?

Закуп комплектующих

Во-первых, вам необходимо приобрести два проходных коммутатора и несколько метров трехжильного кабеля.

Переключатели (или переключатели) проходного типа по внешнему виду ничем не отличаются от обычных. Однако внутри у них не два контакта, как в простом переключателе, а три. Один контакт — обычное дело. Это вход. Два контакта раздельные — это выходные контакты.

Соответственно кабель от выключателей до распределительной коробки должен быть не трехжильным, а двухжильным.

Предварительный этап

1. Найдите на стене распределительную коробку, в которой соединяются провода от светильника и питающий кабель. Если такой коробки нет, установите ее и выведите провода от люстры и источника питания.
2. Затем протяните трехжильный кабель, который был куплен от распределительного щита к распределительной коробке.
3. Присоедините каждый провод кабеля к контактам на проходных переключателях, закрепите соединения винтами. Запомните, какого цвета провод идет к общему входному контакту.Это будет фазный провод.
4. Подключите другой конец кабелей к распределительной коробке.
5. Зафиксируйте переключатели в нужных местах.

Выключатели соединительные

Помните, что автоматические выключатели должны отключать фазный провод. Если фазный провод идет прямо к люстре, она всегда будет находиться под напряжением (даже если вы выключите оба переключателя). В такой ситуации простая замена лампочки станет смертельным делом. Найдите фазный провод на кабеле питания с помощью индикатора.Затем отключите электроснабжение квартиры на силовом щите. Убедитесь, что никто не находится под напряжением, пока вы выполняете монтажные работы. Теперь можно начинать подключаться:

1. Нулевой провод питающего кабеля соединить с нулевым проводом люстры.
2. Подключите фазный кабель кабеля от источника питания к фазному проводу одного переключателя (он будет идти к входящему контакту переходного переключателя).
3. Аналогичным образом фазный провод от лампы соединяют с фазным проводом второго переключателя.
4. Подключите два свободных провода от обоих переключателей так, чтобы провод одного цвета от первого переключателя был присоединен к проводу того же цвета от второго переключателя.

Все соединения должны быть тщательно рассредоточены и изолированы.

Двухкнопочный выключатель предназначен для включения и выключения двух электроприборов с одного места или управления одной секцией одного прибора.

Чаще всего эти выключатели используются для включения ламп люстры: каждая из двух клавиш включает в себя одну из двух групп ламп, а при включении обеих клавиш включается вся люстра.

В каждой из групп может быть разное количество лампочек — это может быть как одна, так и десять и более ламп. Но двухкнопочный переключатель может управлять только двумя группами ламп.

Очень большая часть Выключатели двухклавишные Устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая — на улице.

В квартирах также установлены двухклавишные выключатели для включения света в отдельном санузле — ванной и туалете.Вообще существует большое количество вариантов использования двухклавишных переключателей, но в этом случае схема их переключения в любом случае одинакова.

Немного отличается от схемы подключения для одноклавишной. По своей сути двухклавишный переключатель — это два одноклавишных переключателя, установленных в одном корпусе.

Итак, перед началом установки необходимо выбрать и приобрести двухклавишный переключатель в соответствии с цветовыми, дизайнерскими и другими требованиями.

Перед установкой внимательно ознакомьтесь с расположением контактов переключателя.Иногда на обратной стороне переключателей можно встретить контактов выключателя , что показывает нормально разомкнутые контакты в выключенном положении и общую клемму.

В двойном переключателе три контакта — общий вход и два отдельных выхода. Вход подключается к фазе от распределительной коробки, а два вывода управляют включением групп люстр или других источников света.

Обычно переключатель должен быть установлен так, чтобы общий контакт располагался внизу.

Если на задней панели выключателя нет цепи, то контакты определяются следующим образом: вводный контакт находится на одной стороне выключателя, а две клеммы, к которым подключены осветительные приборы, — на другой.

Соответственно, двухклавишный переключатель имеет три зажима для подключения проводов — один на входном контакте и один на двух выходных портах.

Итак, с работой переключателя мы разобрались. Теперь нужно подготовить рабочее место, инструменты и материалы.Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством, — это безопасность.

Вне зависимости от конструкции осветительного прибора выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, когда автоматический выключатель выключен, электрические приборы обесточиваются, и их можно безопасно обслуживать, например, заменять перегоревшую лампочку в люстре.

Нейтральный провод от распределительной коробки подключается непосредственно к управляемому электрическому устройству.

Каждую из клавишных двухклавишных переключателей можно установить в одно из двух положений, включая или выключение прибора.

Схема подключения переключателя двухкнопочного

Перед началом монтажа обязательно отключите напряжение на распределительном щите и убедитесь, что напряжение отсутствует на всех проводах.

В распределительной коробке от электрического щита идет два провода — фазный (красный) и нулевой (синий).

Схема подключения выключателя двухкнопочного собирается в следующей последовательности: нулевые провода от электрощита, № светильника.1 и светильник № 2 соединяются между собой сразу. Провод, идущий к общему контакту двухпозиционного переключателя, подключается к фазовому проводу, который вышел от электрощита.

В распределительной коробке

AT эти провода подключаются к двум соответствующим группам ламп или ламп. Таким образом, эти два провода являются коммутируемыми фазами двух групп электроприборов.

К нулевому проводу (синему) распределительного щита в распределительной коробке подключается нулевой провод, идущий непосредственно к светильникам.Выключатель переключает только фазы двух разных групп электроприборов.

После всех подключений, перед пайкой и изоляцией скрутки в распределительной коробке необходимо проверить правильность выполненных подключений.

Почему обрыв переключателя подключен к «фазе»

Еще раз напоминаем, что прерыватель должен обрывать фазу, а не ноль. Это сделано для того, чтобы в случае ремонта, например, замены лампочки, можно было безопасно эксплуатировать ее с выключенным выключателем, но без выключения машины в распределительном щите.

Допустим, нам нужно заменить перегоревшую лампочку в комнате. Выключаем выключатель, берем алюминиевую стремянку, кладем на влажный пол. Поднявшись по этой лестнице на потолок, беремся за металлическую часть патрона, на которой находится фаза. Тело будет пробивать электрический ток, так как металлическая стремянка и мокрый пол — отличные проводники.

Последствия поражения электрическим током и падения с высоты могут быть непредсказуемыми.Поэтому при установке электропроводки следует четко понимать, что может случиться, если вы сделаете что-то не так.

Сопутствующие материалы на сайте:

Для удобства использования и экономии места были изобретены выключатели, которые объединяли два или более выключателя света в одном корпусе, а некоторые также содержали розетку. Но тут возникает вопрос: как подключить двойной выключатель? Такие выключатели на две лампочки существенно экономят место на вашей стене, за счет того, что вместо двух и более отдельных выключателей устанавливается только один.В связи с этим большинство семей, производящих ремонт, задумываются об установке таких выключателей.

Что такое двойной выключатель

Двойной выключатель — это электрическое управляющее устройство, предназначенное для включения и выключения подчиненных сетей (лампочек или их группировки). По своей конструкции это обычный коммутатор с той лишь разницей, что в одном корпусе используется не одна силовая шина, а две и более. У них общая шина питания, то есть все шины, сколько бы их ни было, абсолютно в любом коммутаторе имеют единую точку подключения питания.

Двухкнопочный выключатель позволяет установить в одном месте точку управления несколькими помещениями или управлять группами световых приборов. В первом случае, как это обычно бывает, такого типа выключатели устанавливают для ванной и кухни. Второй тип монтажа присущ жилым комнатам.

Как подключиться?

Подключение не займет у вас много времени, достаточно просто разобрать все нюансы правильного подключения проводов. Итак, для начала нужно купить все необходимое.А именно: выключатель с двумя клавишами, монтажная коробка (если производится внутренний монтаж в стене), трехжильный кабель, набор клеммных колодок. Ниже представлена ​​схема подключения двойного автоматического выключателя.

Схема подключения двойного выключателя

Для правильной установки двух лампочек необходимо следовать пунктам, перечисленным ниже:

1. Отключите электрическую сеть, отключив осветительные приборы выключателя. При отсутствии такового достаточно отключить общий автомат, который производит отключение всей электросети квартиры;
2. Найдите распределительную коробку, в которой расположены соединения (скручивает, если еще пользуетесь), затем проверьте наличие электрического тока индикатора;
3. Необходимо разорвать соединение в проводниках фазы и нуля.Для этого правильно заранее знать, какая фаза принадлежит, а какая нулю. Эта информация нам понадобится в дальнейшем.
4. Устанавливаем монтажную коробку на место постоянного вывиха выключателя света. Если необходимо установить внешний выключатель, просто выберите место на стене, где вы планируете его установить;
5. Прокладываем трехжильный кабель от распределительной коробки до выключателя света. Производится закрытым, в кабельном канале или открытым, при котором проводник крепится к стене металлическими или пластиковыми зажимами;
6. Делаем концы проволоки, соблюдаем максимальную осторожность и правильную настройку ножа.возможно повреждение изоляции проводника не в том месте, где это необходимо, что в будущем может привести либо к замыканию, либо к последующим неприятным последствиям, например, к возгоранию. Чтобы не вызвать ничего плохого, берем канцелярский нож и снимаем внешнюю изоляцию медленными, регулярными, точными движениями. Удалите изоляцию ровно на столько, сколько нужно для подключения проводов в распределительной коробке и для подключения проводов к контактам переключателя;
7. Зачищаем каждый из трех проводов и раскладываем направления монтажа.Снять изоляцию с одиночной жилы очень просто, достаточно просто обернуть провод канцелярским ножом и снять изоляцию. Длина очищаемого участка определяется в зависимости от области применения, для соединения проводов между собой с помощью клеммы — 7-9 мм, для подключения к выключателю — 5-7 мм.

Далее нам потребуется обратиться к схеме подключения двойного выключателя света, из которой можно понять, как правильно подключить проводники и при этом не создавать проблем себе и, возможно, даже соседям по площадке.

Схема подключения двойного выключателя к двум лампочкам

В связи с тем, что многие производители не всегда используют условные цветовые схемы для обозначения проводов, на схеме подключения двойного мы будем называть их номерными знаками. выключатель. Согласно правилам электротехники, любое подключение проводов электрического тока должно производиться по правильной схеме — «от потребителя к источнику», которой мы и будем следовать.

Подключение начинается с соединения проводов и контактов переключателя.Для этого в двойном выключателе раскрутить контактные болты, вставить провода с номерами 1 и 3 в клеммы выходных контактов выключателя. Провод с номером 2 подключается к шине питания двойного переключателя.

Первый провод нужно подключить к проводу питания первой лампочки или группы ламп. Для этого соединяем два провода с помощью клеммы. Вставляем провода в зажим клеммы и затягиваем болты, исключая возможность перемещения провода внутри клеммы.

Второй провод подключается по схеме, которая используется для подключения первого проводника, с той лишь разницей, что подключается проводник, питающий вторую группу ламп.

Третья жила трехжильного кабеля подключается к фазовому проводу, сначала необходимо проверить отсутствие напряжения. При подключении фазного провода необходимо соблюдать особую осторожность, все дело в том, что при подключении фазного провода есть опасность непреднамеренного поражения электрическим током.

Нулевые проводники от двух ламп, групп ламп освещения, в распределительной коробке очищены от лакового покрытия, скручены в единый жгут и соединены клеммным зажимом с проводником, идущим от распределительного щита.

В обрыве, то есть в переключателе, именно фаза, а не ноль, делает этот метод наиболее безопасным. При отключении питания переключатель переводят в положение «выключено», правильно будет, если на патроне лампы не останется напряжения, а при подаче нуля на разрыв произойдет это, и простая Замена перегоревшей лампы может обернуться вторичным риском поражения электрическим током.

Представив следующую ситуацию, вы можете полностью оценить опасность такого подключения. Перегоревшая лампа вызывает необходимость достать из кладовой алюминиевую стремянку, которую нужно поставить на бетонный мокрый пол, взобраться на нее и заменить перегоревшую лампу. На этом этапе может случиться самое худшее. Поскольку в картридже есть фаза разомкнутого контура, велика вероятность прохождения электрического тока через тело человека из-за созданной цепочки «картридж — человек — стремянка — бетонный пол».Последствия могут быть от поражения электрическим током, ожога электрическим током до смерти.

Из этого следует сделать вывод, что не стоит производить произведения, прямо или косвенно связанные с опасностью для здоровья и жизни человека, полагаясь на удачу и вездесущее «русский, может быть, повезет». Для работы такого типа необходимо тщательно пройтись, прорабатывая каждую деталь, не упуская ни одного момента. Ведь малейшая оплошность или непонимание правильного хода процесса может стоить вам здоровья или даже жизни!

В заключение можно сказать, что не каждый сэкономленный рубль может вам помочь, поэтому в случае сомнений, сможете ли вы произвести установку самостоятельно, лучший и правильный способ — обратиться за помощью к профессионалам, если не бесплатно. , но быстро, надежно и надежно установить двойной выключатель и не только.

Одноканальный двухпозиционный переключатель и многопозиционный переключатель

Переключатель — это электрическое устройство, которое контролирует протекание тока в цепи. Каждое электронное и электрическое приложение использует по крайней мере один переключатель для включения и выключения устройства. Переключатели далее подразделяются на два типа: электрические переключатели и механические переключатели. Односторонний (однополюсный), двусторонний (двухполюсный) — это два типа электрического переключателя. Двусторонний переключатель используется для включения / выключения света, вентилятора из двух разных мест.В этой статье обсуждается функция подключения двустороннего переключателя, работа и принципиальная схема.

Что такое двусторонний переключатель?

Двусторонний (двухполюсный) переключатель используется для включения и выключения света из двух разных мест, а переключатель в основном используется на лестницах, в комнатах с двумя входами. Этот тип переключателя обычно используется в некоторых домашних системах электропроводки и в промышленных приложениях.

Подключение двухпозиционного переключателя

COM, L ₁ и L ₂ — это три клеммы двустороннего переключателя.Клеммы L1 обоих переключателей подключены к фазе, а клеммы L2 обоих переключателей, подключенных к одному концу клеммы лампы и другому концу клеммы лампы, подключены к нейтрали источника переменного тока. Схема подключения трехпроводного двухпозиционного переключателя показана на рисунке ниже.

Подключение трехпроводного двухпозиционного переключателя

Конфигурация подключения трехпроводного двухпозиционного переключателя с точки зрения цифровой электроники аналогична вентилю EX-OR.

С.НЕТ	Переключатель 1 COM	Переключатель 2 COM	Light
1	L 1	L 9058 9058 2	L 1	L 2	ON
3	L 2	L 1		9057 9057 9057		L 2	ВЫКЛ

Индикатор не горит, когда клеммы COM обоих переключателей соединены с клеммами L ₁ или L2.Индикатор горит, когда первая клемма COM переключателя подключена к клемме L ₁ , а вторая клемма COM переключателя подключена к клемме L ₂ . Точно так же свет горит, когда первая клемма COM переключателя подключена к клемме L ₂ , а вторая клемма COM переключателя подключена к клемме L ₁ . Это функция подключения двухпозиционного переключателя.

Двусторонний переключатель спереди и сзади показан на рисунке ниже.

Двухпозиционный переключатель, вид спереди и сзади

Альтернативный метод подключения двухпозиционного переключателя

Двухпроводной двухпозиционный переключатель в основном можно найти в некоторых промышленных установках и в старых домах. Первая клемма COM переключателя подключена к фазе, а вторая клемма COM переключателя подключена к одному концу лампы, а другой конец лампы подключен к нейтральному источнику переменного тока. Клеммы L ₁ и L ₂ обоих переключателей соединены вместе.Двухпроводной двухпозиционный переключатель показан на рисунке ниже.

Двухпроводной управляющий двухпозиционный переключатель

Эта конфигурация аналогична вентилю EX-NOR в цифровой электронике.

S.NO	Переключатель 1 COM	Переключатель 2 COM	Light
1	L 9057 ВКЛ.
2	L 1	L 2	ВЫКЛ.	4	L 2	L 2	ВКЛ

Индикатор горит, когда клемма COM обоих переключателей соединена с клеммами L ₁ или L2.Индикатор не горит, когда первая клемма COM переключателя подключена к клемме L ₁ , а вторая клемма COM переключателя подключена к клемме L ₂ . Точно так же свет не горит, когда первая клемма COM переключателя подключена к клемме L ₂ , а вторая клемма COM переключателя подключена к клемме L ₁ .

На приведенной выше схематической диаграмме индикатор выключен, но он включается при переключении переключателя.

Подключение двухпозиционного переключателя с одной группой

Двухпозиционный переключатель с одной группой используется, когда два переключателя управляют одной лампочкой. Схемы одноканального двухпозиционного переключателя показаны ниже.

Двухсторонний переключатель с одной группой

Рис. (A) — механизм двустороннего переключателя света, рис. (B) — лицевая сторона переключателя с одной группой, а рис (c) — двухсторонний переключатель освещения с одной группой. Переключатель включен, когда подключены клеммы COM и L ₁ , и выключен, когда подключены клеммы COM и L ₂ .

Многопозиционная коммутация

Существует три типа цепей: разомкнутая цепь, замкнутая цепь и короткое замыкание. Когда переключатель находится в выключенном положении, цепь называется разомкнутой. Терминология, относящаяся к переключателям, различается в США и Великобритании. В Великобритании они относятся к двухстороннему переключателю и перекрестному переключателю. В США они относятся к трехпозиционному переключателю и четырехпозиционному переключателю. Терминология США, использованная в этом объяснении. Начнем с основной идеи выключателя света в электрической цепи.Основные схемы включения и выключения света показаны на рисунке ниже.

Основные схемы включения и выключения света

Допустим, у вас есть два разных входа в комнату. Теперь вам нужны разные типы переключателей, называемые трехпозиционными переключателями, вероятно, потому, что они имеют три контакта. Между двумя переключателями две линии называются путешественниками. Итак, теперь вы можете включать и выключать свет первым переключателем и то же самое для второго переключателя, или вы можете включать свет первым переключателем и выключать вторым переключателем.

Четырехпозиционный переключатель обычно используется для управления светом из более чем двух разных мест, и это просто перекрестный переключатель или перекрестный переключатель, который имеет два состояния. Этот переключатель устанавливается между двумя другими переключателями и переключает активного путешественника. Это означает, что любой переключатель включает или выключает свет, с этой концепцией вы можете добавить бесконечный четырехпозиционный переключатель в схему. Многостороннее переключение показано на рисунке ниже.

Многопозиционная коммутация

Двухпозиционные переключатели

Стоимость некоторых двусторонних коммутаторов показана в таблице ниже

90 588 Двухпозиционный электрический переключатель Arcitech

S.НЕТ

Двухсторонний Переключатели

Марка

Ток

Напряжение

Стоимость

Стоимость

16 А

230 В

Rs 146 / шт.

2

Maddox white модульный двухпозиционный переключатель

MADDOX

16 Amp

240 V

Rs1 3

Модульный переключатель Affonso

AFFONSO

10 А

240 В

18 рупий / шт. V

Rs 17 / Шт

5

ARCITECH

6 А

220 В

Rs 63 / шт.

Меры предосторожности для безопасного использования

Некоторые меры предосторожности для переключателей показаны ниже

• отключите источник питания переменного тока перед подключением, установкой и снятием переключателя, иначе переключатель может сгореть
• Не выполняйте электромонтаж, когда питание подается на переключатель, иначе может произойти поражение электрическим током
• Не используйте переключатели в атмосфера, содержащая горючие или взрывоопасные газы

В этой статье, что такое разводка двухпозиционного переключателя, однонаправленная разводка двухпозиционного переключателя, многоходовое переключение с принципиальными схемами, альтернативный метод двустороннего переключателя и основные схемы Включение и выключение света обсуждаются.
