Как подключить двухкатушечный сабвуфер: Как подключить двухкатушечный саб к усилителю. Подключение сабвуфера с 2 катушками

Как подключить двухкатушечный саб к усилителю. Подключение сабвуфера с 2 катушками

Автор admin На чтение 3 мин Просмотров 6.5к. Опубликовано 28.12.2018

В электродинамических головках, которые используются в сабвуферах, встречаются модели, оснащённые двумя звуковыми катушками. Такие динамики внешне ничем не отличаются от обычных громкоговорителей, и единственное их отличие заключается в дополнительных клеммах для подключения второй обмотки. Материал, количество витков и электрические параметры у звуковых обмоток совпадают.Обычно сабвуферы имеют сопротивление обмоток 4 или 2 Ома, но бывают головки с другими катушками.

Бывает, что одна модель сабвуфера предлагается в двух вариантах: с одной звуковой намоткой или с двумя.

Содержание

1. Как подключить саб с двумя катушками
2. Подключение двухкатушечного саба
3. Как подключить 2 катушечный саб

Как подключить саб с двумя катушками

Установка в динамике второй звуковой обмотки повышает стоимость изделия. Некоторые электрические параметры такие, как чувствительность или КПД могут ухудшиться. Тем не менее, акустические излучатели с двумя индуктивностями часто используются у автолюбителей. Две звуковые обмотки позволяют менять сопротивление акустической системы, её мощность и характер звучания. Как подключить двухкатушечный саб к усилителю. Сабвуфер применяется для активного воспроизведения низких частот и для этого вполне достаточно, басового громкоговорителя с одной обмоткой. Если планируется инсталляция в автомобиль дополнительного усилителя, то сабвуфер с двумя звуковыми системами позволяет повысить мощность акустики. Многие автолюбители устанавливают в автомобиль второй сабвуфер. В этом случае можно сабвуферы включить параллельно, а обмотки динамиков последовательно.

При различных конфигурациях подключения динамиков рекомендуется, чтобы итоговое сопротивление было равно 2- 4 Ома.

Подключение двухкатушечного саба

Двойная обмотка звуковой системы допускает подключение сабвуфера несколькими разными способами:

• Последовательно
• Параллельно
• Независимо

Каждый из способов подключения имеет свои достоинства и недостатки. В электрических схемах редко бывает так, чтобы при улучшении одного электрического параметра улучшились и другие характеристики. Так при увеличении мощности обязательно возрастут искажения. Это касается и соединения обмоток динамических головок. Искажения возрастают при уменьшении сопротивления звуковой обмотки. Многие отмечают, что со снижением сопротивления с 8 Ом до меньших значений мощность увеличивается, но низкие частоты становятся несколько размазанными и бас теряет свою чёткость. Схема подключения саба с двумя катушками на один усилитель имеет только два варианта.

При последовательном соединении индуктивностей динамической головки результативное сопротивление будет равно 8 Ом. Мощность акустики будет снижена, но уменьшится и коэффициент нелинейных искажений. Подключить саб с 2 катушками можно параллельно. Две обмотки, включенные в параллель, будут иметь сопротивление равное приблизительно 2 Ом. При этом возрастает ток, а, следовательно, и мощность.

Как подключить 2 катушечный саб

Не зависимое подключение саба с двумя катушками подразумевает использование двух усилителей низкой частоты. Для такого подключения используется усилитель с несколькими каналами. Каждая звуковая обмотка подключается к своему каналу. При подключении саба с 2 катушками должно соблюдаться важное правило. Нельзя использовать только одну обмотку, не подключив вторую. В этом случае произойдёт потеря звукового давления, и качество звучания будет очень низким. Многих интересует, как подключить саб в 2 Ом. Такое сопротивление звуковой индуктивности позволяет получить максимальную выходную мощность, но некоторые автолюбители подключают две обмотки сабвуфера параллельно.

В результате сопротивление оказывается равным 1 Ому. Это очень опасный предел, так как при таком сопротивлении сильно снижается коэффициент демпфирования, и возрастают искажения. Кроме того, чем меньше сопротивление акустической системы, тем больше будут греться полупроводниковые элементы выходного каскада усилителя. Некоторые усилители низкого качества, не имеющие эффективных схем защиты, могут выйти из строя, работая на нагрузку 1 Ом.

Схемы подключения сабвуферов — как соединить басовые динамики

---

Схемы подключения сабвуферов, которые представлены в этой статье, будут хорошим пособием для пользователей впервые столкнувшихся с соединением двухкатушечных драйверов. Здесь предложены наиболее известные схемы подключения сабвуферов в конфигурации параллельного или последовательного соединения, в зависимости от сопротивления нагрузки, с которым может работать подключаемое устройство.

Содержание

1. Соединение басовых динамиков — схемы подключения сабвуферов c двойными звуковыми катушками
2. Подключение по схеме последовательного и параллельного соединения
3. Какие усилители могут нормально работать с различной нагрузкой
4. Низкий импеданс в нагрузке имеет свои негативные стороны:
5. 1-канальный усилитель (сабвуферный моноблок) URAL (Урал) W 1.1800
6. 4-канальный усилитель URAL (Урал) W 4.135 V.3
7. Схемы подключения одного сабвуфера с двумя катушками к усилителю
8. Двухкатушечный басовый драйвер с сопротивлением каждой катушки 4 Ом
9. Двухкатушечный басовый драйвер с сопротивлением каждой катушки 2 Ом
10. Двухкатушечный басовый драйвер с сопротивлением каждой катушки 1 Ом
11. Схемы подключения двух сабвуферов с двумя катушками к усилителю
12. Два двухкатушечный громкоговорителя с сопротивлением каждой катушки 4 Ом
13. Два двухкатушечный громкоговорителя с сопротивлением каждой катушки 2 Ом
14. Два двухкатушечный громкоговорителя с сопротивлением каждой катушки 1 Ом
15. Как подключить двухкатушечный сабвуфер к усилителю

Сейчас почти все мировые производители динамических излучателей выпускают басовые динамики с двумя звуковыми катушками, поэтому в этом обзоре уделим больше внимания именно басовым динамикам с двумя звуковыми катушками. Если рассматривать подключение двухкатушечного сабвуфера с сопротивлением 2 Ом каждой обмотки, то такое соединение можно выполнить двумя методами. Опять же все зависит от того, какое сопротивление вы хотите получить, большее или меньшее. Нужно помнить, что при меньшем сопротивлении усилитель будет больше нагружен, следовательно и мощности в нагрузку он отдаст больше.

Далее, мы постараемся рассказать какие отличия имеются у схем последовательной и параллельной коммутации низкочастотных динамиков, дадим разъяснения по основным параметрам усилителей мощности. Дело в том, что не каждый усилитель способен корректно работать с низкоомными громкоговорителями.

Для лучшего восприятия этой темы, предлагаем вам посмотреть запись сабвуфер своими руками для дома, где описывается подробный процесс сборки сабвуфера с нуля.

Подключение по схеме последовательного и параллельного соединения

Самыми распространенными соединениями являются схемы подключения сабвуферов последовательное либо параллельное варианта. Есть еще часто используемая схема комбинированного подключения, это когда выполняется смешанное, параллельно-последовательное соединение, применяется такой метод в основном, когда необходимо соединить в одну цепь более двух сабвуферов.

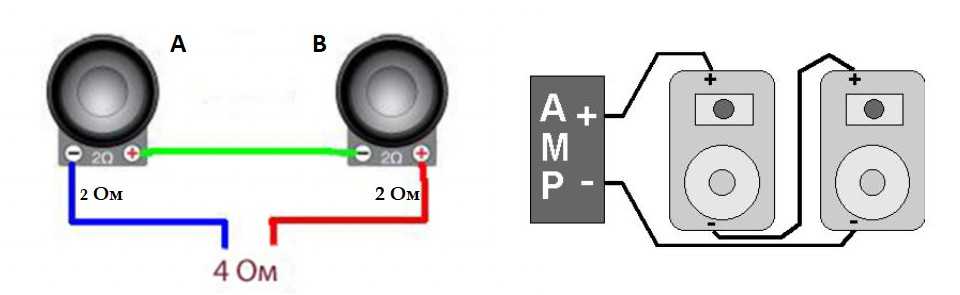

При использовании подключения динамиков по схеме последовательного соединения общее сопротивление двух драйверов увеличивается, следовательно, выходная мощность номинальная мощность снизится почти вдвое. Для примера возьмем двухкатушечный басовый динамик с сопротивлением 2 Ом, каждой катушки.

Соединив их по последовательной схеме, в итоге у нас получится удвоенное сопротивление — 4 Ом. Подключение в такой конфигурации делается очень просто: «плюсовой» провод от усилителя соединяется с клеммой (+) на первой катушке динамика, а «минусовой» провод подается на клемму (-) второй катушки. При этом остается не подсоединенными «минусовая» клемма первой катушки и «плюсовая» второй катушки, их нужно просто соединить между собой отрезком провода.

Используя параллельную схему подключения сабвуферов, при котором общее сопротивление катушек будет вдвое меньше, чем каждая по отдельности. Вот, что получится на практическом примере драйвера состоящего из двух катушек, где обе катушки имеют сопротивление по 2 Ом. Подключив громкоговорители по схеме параллельного соединения, в итоге мы получаем общее сопротивление динамиков 1 Ом.

Соединение драйверов выполняется также просто, как в выше описанном абзаце, главное не перепутать провода, поэтому делаем внимательно. С выхода усилителя «плюсовой» провод подаем на «плюсовую» клемму первой катушки динамика, и из этой же точки, отдельным проводом соединяемся с «плюсовым» контактом второй катушки.

Тоже самое проделываем с «минусовым» соединением: от контакта (-) на усилителе, подаем провод на контакт (-) второй катушки, а затем бросаем перемычку от клеммы (-) второй катушки на первую. Схематичное соединение двухкатушечного динамика показано на картинке ниже.

Какие усилители могут нормально работать с различной нагрузкой

При уменьшения сопротивления нагрузки усилителя, выходная его мощность будет расти пропорционально. Например, если подключить к усилителю громкоговоритель 4 Ом и он на выходе выдаст 400 Вт, то при нагрузке 2 Ом этот же усилитель будет раскачивать динамик примерно до 700-750 Вт.

Низкий импеданс в нагрузке имеет свои негативные стороны:

• Большая нагрузка на источник напряжения и всей цепи в целом
• Вероятная возможность появления искажений в звуковом тракте усилителя

Так что, при использовании низкоомного сопротивления в нагрузке мы отказываемся от высококачественного звука в пользу выходной мощности. Хотя, здесь нужно пояснить: все зависит от технических характеристик определенного усилителя, поэтому не каждый аппарат сможет справится со сложной нагрузкой.

Практически все производители звукового оборудования предоставляют паспорт, где указывают все необходимые параметры изделия, в том числе и минимальное сопротивление нагрузки, на котором усилитель может корректно работать.

При построении любой аудиосистемы, желательно изучить классы усилителей и для каких целей они предназначаются. На данный момент мы рассмотрим два класса — AB и D.

• Усилители, у которых выходной каскад работает в AB классе, обладают довольно низкий КПД. Из этого следует, что при 100 процентной мощности выдаваемой источником питания, в нагрузку поступает всего лишь 60 процентов, остальная мощность рассеивается в виде тепла. По рекомендации производителей усилители такого класса нужно использовать с нагрузкой не менее 2 Ом.
• Усилители работающие в классе D обладают КПД, гарантирующий более 80 процентов производительности, и как правило, при работе они остаются всегда почти холодными. Конструкция таких усилителей предназначена для работы с очень низким импедансом. Изготовители таких аппаратов гарантируют их нормальную работу с динамиками, сопротивление у которых 1 Ом.

1-канальный усилитель (сабвуферный моноблок) URAL (Урал) W 1.1800

Технические характеристики

Класс	D
Количество каналов	1
Номинальная мощность на канал	650 Вт (4 Ом)
Номинальная выходная мощность	1х1200 Вт (2 Ом)
Номинальная мощность на канал	1800 Вт (1 Ом)
Диапазон частот (-3 дБ), Гц, не уже	15–250
Коэффициент гармонических искажений, %, не более	0,05
Входная чувствительность, В	0,2–6
Взвешенное отношение сигнал/шум (МЭК А), дБ, не менее	100
Пределы регулировки ФНЧ (12 дБ/окт), Гц	25–250
Пределы регулировки сабсоник-фильтра (12 дБ/окт), Гц	15 – 55
Регулировка усиления баса (45 Гц), дБ	0 — 18
Пределы плавной регулировки фазы,°	0/180
Размеры, мм	441 × 230 × 52

К тому же, существует огромное количество усилителей, которые отличаются друг от друга как по техническим характеристикам так и по конструкции. Есть, например моно, стерео, квадро-усилители, также они отличаются числом оконечных каскадов усиления. При работе с аппаратами имеющими два или четыре выходных канала, используемые для подключения сабвуфера, вы можете подключать нагрузку по схеме мостового соединения.

4-канальный усилитель URAL (Урал) W 4.135 V.3

Технические характеристики

Класс	AB
Количество каналов	4
Номинальная мощность на канал	135 Вт (4 Ом)
Номинальная выходная мощность	4х225 Вт (2 Ом)
Номинальная выходная мощность в мостовом включении	2х430 Вт (4 Ом)
Диапазон частот (-3 дБ), Гц, не уже	10–50000
Коэффициент гармонических искажений, %, не более	0,05
Разделение каналов, дБ, не менее	60
Входная чувствительность, В	0,2-6
Взвешенное отношение сигнал/шум (МЭК А), дБ, не менее	100
Пределы регулировки ФНЧ (12 дБ/окт), Гц	10-8000
Пределы регулировки ФВЧ (12 дБ/окт), Гц	10-8000
Пределы регулировки границ полосового фильтра (12 дБ/окт), Гц	10-8000
Регулировка усиления баса (45 Гц), дБ	0-9
Размеры, мм	450 × 230 × 52

Используя эту схему подключения сабвуфера вы, тем самым переводите усилитель в режим работы с максимальной мощностью. При этом нужно помнить, что подключая к вашему аппарату AB-класса акустику мостовым способом, то общее сопротивление динамиков должно составлять не менее 4 Ом. Если в этом режиме коммутации нагрузка окажется с меньшим, чем 4 Ом комплексным акустическим сопротивлением, то в таком случае усилитель будет нагреваться до критического состояния и в итоге может сгореть.

Теперь рассмотрим схемы подключения сабвуферов к усилителю класса D. Такая конструкция устройства легко справляется даже с очень низким импедансом, в том числе 2 Ом. Тем не менее, перед подключением акустической системы, желательно все же посмотреть инструкцию.

Предупреждение! Подключить к усилителю нагрузку с низким общим сопротивлением, которое меньше заявленной производителем усилителя — можно, только при выполнении определенного правила. Это — напряжение питания должно быть стабильным, без просадки, а нагружать выходные каналы нужно не на максимальную мощность. Но не забывайте, что используя такую схему подключения нагрузки, вероятность выхода из строя усилителя возрастает.

Схемы подключения одного сабвуфера с двумя катушками к усилителю

Здесь мы показываем наиболее используемые схемы подключения сабвуферов разных конструкций.

Двухкатушечный басовый драйвер с сопротивлением каждой катушки 4 Ом

• Применяется схема последовательного соединения 8 Ом
• Применяется схема параллельного соединения 2 Ом

Двухкатушечный басовый драйвер с сопротивлением каждой катушки 2 Ом

• Применяется схема последовательного соединения 4 Ом
• Применяется схема параллельного соединения 1 Ом

Двухкатушечный басовый драйвер с сопротивлением каждой катушки 1 Ом

• Применяется схема последовательного соединения 2 Ом
• Применяется схема параллельного соединения 0.5 Ом

Схемы подключения двух сабвуферов с двумя катушками к усилителю

Два двухкатушечный громкоговорителя с сопротивлением каждой катушки 4 Ом

• Применяется схема последовательного соединения 4 Ом
• Применяется схема параллельного соединения 1 Ом

Два двухкатушечный громкоговорителя с сопротивлением каждой катушки 2 Ом

• Применяется схема последовательного соединения 2 Ом
• Применяется схема параллельного соединения 0. 5 Ом

Два двухкатушечный громкоговорителя с сопротивлением каждой катушки 1 Ом

• Применяется схема последовательного соединения 1 Ом
• Применяется схема параллельного соединения 0,25 Ом

Как подключить двухкатушечный сабвуфер к усилителю

Как подключить динамик с двойной звуковой катушкой + Схемы подключения сабвуфера

Двойные звуковые динамики (которые обычно являются сабвуферами) могут сбивать с толку, это точно. Что еще хуже, , если вы не знаете, как правильно выбрать или подключить динамик с двойной звуковой катушкой, вы можете получить на меньше звука и мощности на , чем вы ожидаете!

Чтобы помочь вам во всем разобраться, я составил это удобное практическое руководство с подробными схемами, ответами на несколько распространенных вопросов и многим другим. Вы можете скачать и распечатать схемы подключения сабвуфера, если хотите.

Хотите узнать, как подключить сабвуфер с двойной звуковой катушкой или как правильно подобрать его к усилителю? Читай дальше, чтобы узнать больше.

Содержание

• Что такое динамик с двойной звуковой катушкой?
  • В чем разница между сабвуферами с двойной звуковой катушкой и сабвуфером с одной звуковой катушкой?
  • Отличаются ли характеристики динамиков с двойной звуковой катушкой?
• Одинарный или двойной сабвуфер со звуковой катушкой: что лучше?
  • Преимущества сабвуфера с двойной звуковой катушкой
• Как выбрать и подобрать сабвуфер с двойной звуковой катушкой к усилителю
• Схема подключения сдвоенной звуковой катушки 4 Ом
• Схема подключения сдвоенной звуковой катушки 2 Ом
• Схема подключения сдвоенной звуковой катушки 8 Ом

Что такое динамик с двойной звуковой катушкой?

Динамики с двойной звуковой катушкой очень похожи на модели с одной звуковой катушкой, за исключением того, что у них есть вторая обмотка звуковой катушки, провод и клеммы для проводов. Оба они используют провод небольшого сечения, плотно намотанный на «шпульку» (трубку) динамика, которая находится внутри магнита, прикрепленного к конусу. Они издают звук при подаче музыкального сигнала.

Динамики с двойной звуковой катушкой (DVC), которые чаще всего являются сабвуферами, почти не отличаются от стандартных динамиков с одной звуковой катушкой. Разница заключается в их конструкции и способе использования.

В чем разница между сабвуферами с двойной звуковой катушкой и сабвуфером с одной звуковой катушкой?

Стандартные громкоговорители или сабвуферы состоят из следующих частей:

• Металлическая корзина, в которой размещены детали громкоговорителя и прикреплен магнит к
• Большой постоянный магнит
• Обрамление конуса динамика
• Конус динамика и пылезащитный колпачок
• Бобина звуковой катушки (трубка, в которой изготовлена ​​катушка)
• «Паук» из жесткого, но гибкого материала, который подвешивает звуковую катушку в сборе
• Звуковая катушка: плотно намотанная проволока малого сечения большой длины (она подвешена внутри зазора в магните)
• Провода звуковой катушки и соединительные клеммы

Сабвуферы с одинарной звуковой катушкой имеют только одну обмотку звуковой катушки динамика, в то время как модели с двумя звуковыми катушками имеют вторую звуковую катушку с таким же сопротивлением, добавленную в катушку.

Также добавлена ​​вторая пара проводов и клеммы для подключения динамика.

Отличаются ли характеристики динамиков с двойной звуковой катушкой?

Между моделями с одной и двумя звуковыми катушками одинаковой конструкции нет прямых различий в производительности. Тем не менее, определенно есть несколько действительно приятных преимуществ, о которых я объясню позже.

В большинстве случаев сабвуферы с двойной звуковой катушкой немного на дороже, чем та же модель с одинарной звуковой катушкой, но ненамного. Рейтинги мощности обычно очень похожи (всегда перепроверяйте, чтобы быть уверенным), но могут немного отличаться.

Если вы занимаетесь дизайном корпуса динамика, полезно знать, что динамики с двойной звуковой катушкой часто имеют несколько разные параметры Тиле/Смолла. Параметры Тиле/Смолла — это просто очень подробные технические характеристики динамика, которые помогают узнать, как он ведет себя в определенных корпусах динамиков или конструкциях аудиокроссоверов.

Одинарный или двойной сабвуфер со звуковой катушкой: что лучше?

Не существует «лучшего» выбора, когда речь идет о динамиках и сабвуферах с одной или двумя звуковыми катушками.

Когда дело доходит до выбора одного или другого, ответ будет «это зависит». Следует ли вам использовать одиночные сабвуферы или сабвуферы DVC, зависит от комбинации факторов:

• Минимальная нагрузка динамика (Ом) вашего усилителя
• Является ли ваш усилитель только стереофоническим или мостовым
• Сколько динамиков/сабвуферов вы будете использовать

Большинство автомобильных усилителей большей мощности, но не все, могут быть подключены по мосту, в то время как домашние стереоусилители во многих случаях не поддерживаются. Напоминаем, никогда предполагайте, что ваш усилитель поддерживает мостовое подключение – всегда проверяйте!

Преимущества сабвуфера с двойной звуковой катушкой

Стандартные сабвуферы (с одной звуковой катушкой) подходят для многих систем. Но, без сомнения, многие люди ограничены в их использовании, в то время как сабвуферы с двойной звуковой катушкой предлагают большую гибкость и преимущества.

1. Максимальная выходная мощность усилителя

В настоящее время большинство автомобильных усилителей имеют определенную номинальную мощность (в ваттах) при определенной нагрузке динамика в Омах. Например, моноусилитель может иметь следующую номинальную мощность:

• 350 Вт RMS при нагрузке динамика 4 Ом
• 600 Вт RMS при 2 Ом
• 1000 Вт RMS на 1 Ом

Допустим, вы хотели бы использовать одну (моно) басовую установку и только один сабвуфер. Обычно вы ограничены получением максимальной мощности 600 Вт от усилителя, так как вы обычно найдете только сабвуферы с сопротивлением 2 Ом или выше.

В то время как вы могли бы добавить второй сабвуфер на 2 Ом и соединить их параллельно, это означало бы, что вам придется приобрести большую коробку, потратить больше денег, использовать больше места для установки и так далее.

Можно использовать 2-омный сабвуфер DVC и подключить его параллельно, чтобы усилитель выдавал полную мощность. В противном случае вы никогда не достигнете той мощности, за которую заплатили за усилитель.

Это , особенно , актуально сегодня, поскольку современные усилители класса D имеют такие номиналы, а некоторые рассчитаны на 1 Ом.

2. Каналы усилителя и специальные настройки

Как я упоминал ранее, не все усилители можно шунтировать. Например, это большая проблема, если у вас есть один 4-канальный усилитель. Как добавить сабвуфер и обеспечить его достаточной мощностью, не покупая второй усилитель?

С сабвуфером с двойной звуковой катушкой вы можете использовать по одному каналу для каждой из звуковых катушек, чтобы раскачать сабвуфер с достаточной мощностью. Точно так же для действительно мощных систем можно использовать один ампер на каждую звуковую катушку для систем с одним или несколькими сабвуферами.

3.

Соответствие импеданса нескольких сабвуферов/усилителя

При подключении нескольких сабвуферов к одному каналу усилителя или монофоническом мостовом соединении двух каналов нагрузка в омах, воспринимаемая усилителем, зависит от комбинации последовательного или параллельного подключения сабвуферов.

Сабвуферы с двумя звуковыми катушками предлагают несколько дополнительных опций, поскольку они позволяют вам выбирать больше комбинаций общей нагрузки в Омах, которые лучше соответствуют минимальным номиналам вашего усилителя.

4. Возможность использования их дома для автомобильных стереосистем

Обычно сабвуферы на 8 Ом невозможно эффективно использовать для автомобильной аудиосистемы, поскольку они не могут производить такую ​​же мощность, как 4-омные динамики того же типа. Автомобильные сабвуферы с сопротивлением 2 или 4 Ом нельзя использовать с домашними стереоусилителями, поскольку они ниже минимальной спецификации усилителя.

Они могут привести к перегреву, отключению и даже необратимому повреждению домашнего усилителя.

Динамики с двойной звуковой катушкой имеют уникальное преимущество, так как вы можете использовать двойной сабвуфер 4 Ом для как автомобиля, так и домашнего использования:

• Подключены последовательно на 8 Ом для использования в домашней стереосистеме
• Использование одного 4-омного или параллельного 2-омного усилителя для автомобильного стереоусилителя

Это особенно приятно, если вы можете получить отличную цену на динамики, так как вы сможете использовать их, когда иначе вы не могли бы.

Как выбрать и подобрать сабвуфер с двойной звуковой катушкой к усилителю

Чтобы выбрать правильный сабвуфер с двойной звуковой катушкой, вам необходимо учесть несколько моментов:

• Минимальная нагрузка на динамик (Ом) ваш усилитель на интересующем вас уровне мощности
• Сколько сабвуферов вы хотите использовать

Остальное относительно просто! Просто воспользуйтесь моими схемами электрических соединений ниже, и вы найдете правильную конфигурацию сабвуфера (ов), которую вы должны использовать.

Вам необходимо ознакомиться с руководством пользователя (или напечатанным на этикетке) для усилителя, чтобы узнать минимальную нагрузку на динамики, которую вы можете использовать, наряду с максимальной номинальной мощностью Омовой нагрузки. Затем выберите правильное количество сабвуферов с двойной звуковой катушкой, которые можно подключить, чтобы соответствовать требованиям усилителя.

Если вы в чем-то не уверены, не стесняйтесь спрашивать меня, оставив комментарий ниже или отправив сообщение.

Схема подключения двойной звуковой катушки 4 Ом

Щелкните здесь, чтобы загрузить версию в формате .PDF, которую можно просмотреть или распечатать

Посмотреть или распечатать схему подключения DVC 4 Ом (.PDF)

Схема подключения двойной звуковой катушки 2 Ом

Щелкните здесь, чтобы загрузить версию в формате .PDF, которую вы можете просмотреть или распечатать

Посмотреть или распечатать распечатать диаграмму DVC 2 Ом (. PDF)

Схема подключения двойной звуковой катушки 8 Ом

Щелкните здесь, чтобы загрузить версию .PDF, которую вы можете просмотреть или распечатать

Посмотреть или распечатать схему 8 Ом DVC (.PDF )

Как подключить сабвуфер с двойной звуковой катушкой с помощью 6 различных схем подключения

Как подключить сабвуфер с двойной звуковой катушкой с помощью 6 различных схем подключения

Как подключить сабвуфер с двойной звуковой катушкой с помощью 6 различных схем подключения

Послушайте эту статью

В этой статье вы узнаете, как подключить сабвуфер с двойной звуковой катушкой, и продемонстрируете подключение.
Singularwod.com – 49 страниц, похожих на Singularwod andriol testocaps для продажи, журнал для фитнеса – 360º sportfit
Этот вопрос сбивает с толку, но на самом деле он довольно прост! Подключение сабвуфера с двойной звуковой катушкой не является чем-то сложным, как вы думаете, и вам не понадобится электрик; любой, у кого есть базовые знания о том, как работают динамики, может выполнить задачу менее чем за несколько минут.

Что такое сабвуфер с двойной звуковой катушкой

Сабвуфер с двойной звуковой катушкой представляет собой динамик с двумя отдельными катушками провода, намотанными на один и тот же магнит. Типичный сабвуфер с одной звуковой катушкой будет иметь только один металлический сердечник, прикрепленный к конусу, в то время как у этого типа есть дополнительное кольцо, которое может удерживать другой набор проводов.

Это означает, что вам нужно четыре клеммы, потому что есть три разных части: плюс и минус для первой катушки, а также отдельный набор плюсов и минусов только для другой.

Вот как подключить сабвуфер с двойной звуковой катушкой

Существует два основных способа подключения сабвуфера: последовательно или параллельно.

Последовательная проводка означает, что все четыре клеммы будут соединены друг с другом, поэтому они будут работать как одна; параллельная проводка имеет положительные стороны катушек A и B, подключенные к их собственной отдельной клемме на вашем усилителе. Отрицательная сторона будет разделена между ними обоими, хотя и будет проходить по одному каналу.

Подключить последовательно сабвуфер с двойной звуковой катушкой очень просто

Все, что вам нужно сделать, это соединить первый набор положительных и отрицательных клемм друг с другом, а затем повторить это для второй пары катушек.

Проводка серии

обеспечивает более высокий импеданс по сравнению с параллельным подключением, что снижает общую мощность на каждом канале, поскольку мощность распределяется между катушками A и B.

Параллельное подключение сабвуфера с двойной звуковой катушкой также просто

Все, что вам нужно сделать, это подключить положительный вывод катушки А к отдельному каналу вашего усилителя и повторить это для В.

Минусы будут соединены вместе, как при последовательном соединении. Параллельное подключение означает, что у вас вдвое меньший импеданс по сравнению с последовательным, поэтому оно пропускает больше мощности от вашего усилителя на каждую сторону, что дает вам немного более высокий выходной сигнал в целом.

Несмотря на простоту подключения сабвуфера с двойной звуковой катушкой, вы должны понимать разницу между последовательным и параллельным подключением.

Если вы хотите сэкономить на счетах за электроэнергию, вам лучше всего подойдет последовательная проводка, поскольку она использует только один канал с вдвое меньшей общей мощностью по сравнению с аналогом.

Однако, если для вас важнее всего качество звука или ваш усилитель может дать вам больше мощности в каждом канале, то параллельный режим будет лучшим вариантом.

В чем разница между сабвуферами с двойной звуковой катушкой и сабвуфером с одной звуковой катушкой

• Сабвуфер с двойной звуковой катушкой состоит из двух отдельных катушек провода, намотанных на один и тот же магнит.
• Сабвуфер с одной звуковой катушкой имеет металлический сердечник, прикрепленный к конусу, и один набор проводов, подключенных к нему. Сабвуферы с двойной звуковой катушкой более эффективны, чем сабвуферы с одной звуковой катушкой, потому что сами катушки не должны быть такими толстыми, что означает больше движения и лучший бас.

Как узнать, является ли ваш динамик двойной звуковой катушкой или одинарной звуковой катушкой

Если на динамике четыре клеммы, по одной на каждую катушку и отрицательная клемма, скорее всего, это двойная звуковая катушка.

Если есть три клеммы: положительная и отрицательная для обеих катушек, то это одна звуковая катушка.

Различаются ли характеристики динамиков с двойной звуковой катушкой

Динамики с двойной звуковой катушкой более эффективны, поскольку диффузор динамика должен перемещаться на меньшее расстояние для более широкого частотного диапазона. Магниты в двойных звуковых катушках также сильнее, чем в одинарных звуковых катушках.

Существуют различия в производительности между двойными и одинарными звуковыми катушками, в основном из-за эффективности, силы магнита, допустимой мощности и частотного диапазона.

Двойные звуковые катушки

более эффективны, имеют более сильные магниты и могут работать с более высокими уровнями мощности благодаря отдельным наборам проводов для каждой.

Сравнение сабвуфера с одной звуковой катушкой

и сабвуфера с двойной звуковой катушкой

• Сабвуфер с одной звуковой катушкой имеет один набор проводов, намотанных на магнит динамика
Двойные звуковые катушки
• состоят из двух наборов проводов, намотанных на один и тот же магнит динамика.
• Одиночные звуковые катушки менее эффективны, чем двойные звуковые катушки, потому что они должны перемещаться дальше для более широкого частотного диапазона.
• Магниты в сабвуферах с одной звуковой катушкой не такие сильные.
• Одиночные звуковые катушки могут выдерживать меньшую мощность, чем сабвуферы с двумя звуковыми катушками, из-за дополнительного импеданса из-за одного набора проводов для каждой катушки.
Двойные звуковые катушки
• имеют гораздо более широкий частотный диапазон, чем одинарные звуковые катушки.

Преимущества сабвуфера с двойной звуковой катушкой

Максимальная выходная мощность усилителя

В настоящее время большинство автомобильных усилителей рассчитаны на выходную мощность (в ваттах) при определенной нагрузке на динамики. Номинальные мощности для моноусилителей могут быть следующими:

• Нагрузка на динамик: 350 Вт RMS при 4 Ом
• Среднеквадратичная мощность 600 Вт при 2 Ом
• Среднеквадратичная мощность 1000 Вт на 1 ОмС сабвуферами с двойной звуковой катушкой вы можете получить больше мощности от усилителя, подключив динамики параллельно. Получите больше от вашего усилителя! Динамики можно подключить параллельно, что дает более высокую выходную мощность.

  Для параллельного подключения сабвуфера с двойной звуковой катушкой необходимо как минимум четыре провода, идущие к клеммам динамика.

  Дополнительная мощность вашего усилителя делится на общее количество динамиков, подключенных параллельно.

  Например, если у вас есть два сабвуфера с двойной звуковой катушкой, подключенные параллельно к усилителю, каждый сабвуфер получит половину общей мощности.

  Хотя можно добавить второй 2-омный сабвуфер и соединить их параллельно, стоимость будет выше, пространство для установки меньше и так далее.

  Чтобы усилитель выдавал полную мощность, можно использовать 2-омный сабвуфер DVC и подключить его параллельно. В противном случае вы не сможете достичь мощности вашего усилителя.

  Современные усилители класса D могут работать с сопротивлением 1 Ом и имеют такие характеристики.

Специальные настройки и каналы усилителя

Если у вас есть усилитель с более чем одним каналом (например, 4-, 5- или 6-канальный), то можно соединить все НЧ-динамики последовательно для достижения максимальной мощности.

Вы хотите добавить сабвуфер, но не хотите покупать второй усилитель. Как это сделать?

Используя сабвуфер с двойной звуковой катушкой, вы можете управлять сабвуфером с достаточной мощностью, используя один канал для каждой звуковой катушки. Если у вас очень мощная система, на каждую звуковую катушку можно установить один усилитель для одного или нескольких сабвуферов.

Согласование импеданса нескольких сабвуферов/усилителей

В большинстве случаев вы не можете подключить несколько сабвуферов вместе и ожидать, что они будут работать как один.

Если импеданс каждого сабвуфера разный, их нельзя соединить вместе, не повредив усилители.

При параллельном подключении двух динамиков с двумя разными импедансами общее сопротивление будет таким же, как у одного динамика с удвоенным сопротивлением.

Импедансы складываются для создания нового импеданса.

Например, два динамика с сопротивлением 8 Ом, соединенные параллельно, имеют общее сопротивление 4 Ом.

Если у вас есть два сабвуфера с разным импедансом, к усилителю следует подключить меньший импеданс.

Например, если один сабвуфер имеет импеданс четыре Ома, а другой — два Ома.

К усилителю следует подключить динамик с меньшим импедансом.

В этом случае подключите 4-омный динамик к одному каналу усилителя и подключите этот канал параллельно с 2-омным сабвуфером.

Если вы подключите оба динамика к одному каналу вашего усилителя, они будут подключены параллельно.

Использование их для автомобильных стереосистем дома

Как правило, 8-омные сабвуферы не могут быть эффективно использованы для автомобильной аудиосистемы, поскольку они не могут обеспечить такую ​​же мощность, как 4-омный динамик того же типа.

Автомобильные сабвуферы с сопротивлением 2 или 4 Ом не могут использоваться с домашними стереоусилителями, так как они ниже минимальной спецификации усилителя.

Они могут привести к перегреву, отключению и даже необратимому повреждению усилителя.

Вы можете использовать динамики с двойной звуковой катушкой как дома, так и в автомобиле с двойным сабвуфером на 4 Ом:

• Последовательное подключение для работы при сопротивлении 8 Ом для домашней стереосистемы
• Автомобильные стереоусилители должны использовать одиночные 4 Ом или параллельно 2 Ом

Особенно приятно получить скидку на динамики, так как их можно использовать там, где иначе вы бы не смогли этого сделать.

Как выбрать и подобрать сабвуфер с двойной звуковой катушкой к усилителю

Сабвуферы с двойной звуковой катушкой обычно выпускаются с четырьмя различными типами импеданса.

Сюда входят 2 или 4 Ом и 8 Ом.

Схема подключения сабвуфера с двойной звуковой катушкой 2 Ом

Схема подключения сабвуфера с двойной звуковой катушкой 4 Ом

Схема подключения сабвуфера с двойной звуковой катушкой 8 Ом

Часто задаваемые вопросы

Требует ли сабвуфер с двойной звуковой катушкой большей мощности усилителя?

Для параллельного подключения сабвуфера с двойной звуковой катушкой вам потребуется как минимум четыре провода, идущие к клеммам динамика. Дополнительная мощность вашего усилителя делится на общее количество динамиков, подключенных параллельно.

Например, если у вас есть два сабвуфера с двойной звуковой катушкой, подключенные параллельно к усилителю, каждый сабвуфер получит половину общей мощности.

Как подключить два или четыре Ом параллельно?

Если имеются сабвуферы на 2 или 4 Ом, их можно соединить вместе и подключить каждый к отдельному каналу усилителя. Главное, что нужно иметь в виду, это то, что импеданс должен совпадать.

Если один сабвуфер имеет импеданс четыре Ома, а другой два Ома, динамик с меньшим импедансом следует подключить к одному из каналов вашего усилителя.

Можно ли подключить сабвуфер с двойной звуковой катушкой?

Несмотря на то, что сабвуфер с двойной звуковой катушкой можно соединить мостом, импеданс каждого канала, как правило, будет вдвое меньше, чем у сабвуфера с одной звуковой катушкой. Если одна звуковая катушка на два Ома, а другая на четыре, то каждый канал будет на один Ом.

Этот тип проводки не идеален для сабвуфера с двойной звуковой катушкой.

Мобильные казино AU

Неопытным игрокам может быть довольно сложно найти надежный сайт мобильного казино. Эксперты из fancasinos.com хотят помочь в решении этой задачи. Прочитайте их отзывы об австралийских мобильных казино и узнайте, какие атрибуты жизненно важны для веб-сайтов телефонных казино. Более того, их рецензенты объясняют, где удобнее запускать слоты на сайте или в телефонном приложении.
