Как подключить дхо через стабилизатор напряжения. Как подключить ДХО через стабилизатор напряжения: пошаговая инструкция

Как правильно подключить дневные ходовые огни через стабилизатор напряжения. Какие преимущества дает использование стабилизатора при подключении ДХО. На что обратить внимание при выборе и установке стабилизатора напряжения для ДХО.

Зачем нужен стабилизатор напряжения для ДХО

Использование стабилизатора напряжения при подключении дневных ходовых огней (ДХО) имеет ряд важных преимуществ:

• Защита ДХО от перепадов напряжения в бортовой сети автомобиля
• Увеличение срока службы светодиодов ДХО
• Обеспечение стабильной яркости свечения ДХО
• Возможность питания ДХО от источника с более высоким напряжением

Стабилизатор поддерживает постоянное напряжение на выходе, как правило 12В, независимо от колебаний напряжения в бортовой сети автомобиля. Это позволяет защитить светодиоды ДХО от выхода из строя из-за скачков напряжения.

Выбор подходящего стабилизатора напряжения

При выборе стабилизатора напряжения для ДХО важно учитывать следующие параметры:

• Входное напряжение — должно соответствовать напряжению бортовой сети автомобиля (обычно 12-14В)
• Выходное напряжение — как правило 12В для питания ДХО
• Максимальный ток — должен быть выше суммарного тока потребления всех ДХО
• Мощность — рассчитывается как произведение выходного напряжения на максимальный ток
• Защита от короткого замыкания и перегрева

Оптимальным выбором будет импульсный стабилизатор напряжения с выходным током 3-5А и мощностью 30-60Вт. Такие параметры подойдут для большинства комплектов ДХО.

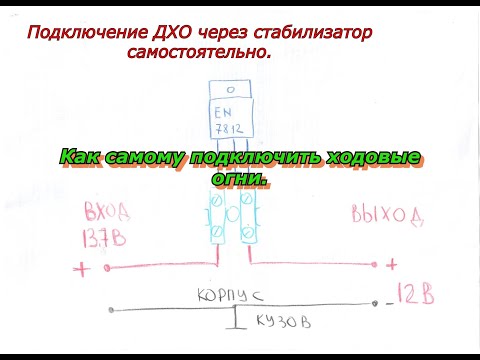

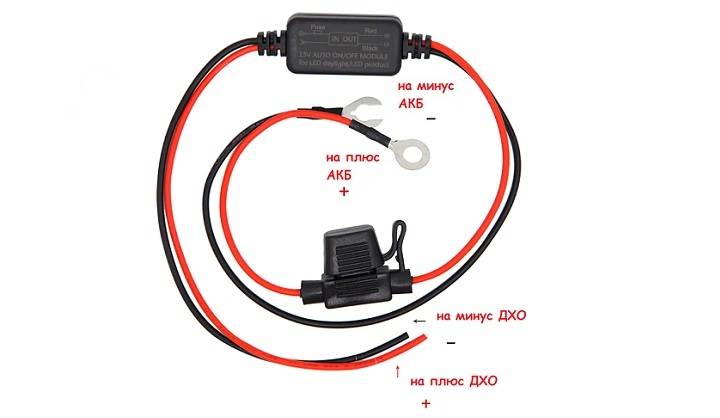

Схема подключения ДХО через стабилизатор напряжения

Общая схема подключения ДХО через стабилизатор напряжения выглядит следующим образом:

1. Плюсовой провод от аккумулятора подключается ко входу стабилизатора
2. Минусовой провод от аккумулятора — на массу кузова
3. Выход стабилизатора соединяется с плюсовым проводом ДХО
4. Минусовой провод ДХО подключается на массу

Дополнительно в цепь питания устанавливается предохранитель на 5-10А для защиты от короткого замыкания.

Пошаговая инструкция по подключению ДХО через стабилизатор

Для правильного подключения ДХО через стабилизатор напряжения необходимо выполнить следующие шаги:

1. Выбрать место установки стабилизатора в подкапотном пространстве
2. Закрепить стабилизатор с помощью саморезов или двустороннего скотча
3. Подвести к стабилизатору провода питания от аккумулятора через предохранитель
4. Подключить выход стабилизатора к проводам питания ДХО
5. Подсоединить минусовые провода ДХО и стабилизатора на массу
6. Проверить надежность всех соединений
7. Включить зажигание и проверить работу ДХО

При подключении важно использовать провода достаточного сечения и качественные разъемы для надежного контакта.

Настройка стабилизатора напряжения для ДХО

Большинство современных стабилизаторов напряжения не требуют дополнительной настройки. Однако в некоторых моделях может потребоваться регулировка выходного напряжения. Для этого выполняются следующие действия:

• Подключить вольтметр к выходу стабилизатора
• С помощью подстроечного резистора выставить напряжение 12В
• Проверить напряжение под нагрузкой при включенных ДХО

Точная настройка позволит обеспечить оптимальный режим работы светодиодов ДХО.

Типичные ошибки при подключении ДХО через стабилизатор

При самостоятельном подключении ДХО через стабилизатор напряжения автолюбители часто допускают следующие ошибки:

• Выбор стабилизатора с недостаточной мощностью
• Неправильное подключение полярности на входе или выходе
• Отсутствие предохранителя в цепи питания
• Ненадежные соединения проводов
• Установка стабилизатора в местах с высокой температурой

Чтобы избежать проблем, важно внимательно изучить схему подключения и характеристики используемых компонентов.

Преимущества использования стабилизатора для ДХО

Подключение ДХО через стабилизатор напряжения дает ряд существенных преимуществ:

• Увеличение срока службы светодиодов ДХО в 2-3 раза
• Защита от перегорания при скачках напряжения
• Стабильная яркость свечения независимо от оборотов двигателя
• Возможность подключения ДХО к источнику 24В (на грузовиках)
• Устранение эффекта мерцания светодиодов

Это позволяет обеспечить надежную и долговечную работу дневных ходовых огней в любых условиях эксплуатации автомобиля.

Заключение

Использование стабилизатора напряжения при подключении ДХО — простой и эффективный способ повысить надежность и долговечность светодиодной оптики. Правильный выбор и грамотное подключение стабилизатора позволит избежать проблем с работой ДХО и продлить срок их службы. При установке важно соблюдать полярность, использовать провода нужного сечения и делать качественные соединения. В случае затруднений лучше обратиться к специалистам по установке дополнительного светового оборудования.

Светлый угол — светодиоды • Как соединить светодиоды в авто как ДХО/ПТФ

Как соединить светодиоды в авто как ДХО/ПТФ

Hummerr » 02 ноя 2015, 00:51

Здравствуйте! Подскажите пожалуйста, как соединить правильно светодиоды, которые хочу использовать в авто вместо ПТФ/ДХО ссылка — http://ru.aliexpress.com/item/Hot-Selli … er=1330080 по 5 штук с каждой стороны, итого 10 шт. Какой лучше использовать драйвер? или по одному на каждую сторону, какой мощности? Заранее благодарен!

Hummerr

Светлячок



Сообщений: 1

Зарегистрирован: 14 янв 2015, 02:04

Благодарил (а): 0 раз.

Поблагодарили: 0 раз.

Вернуться наверх

---

Re: Как соединить светодиоды в авто как ДХО/ПТФ

Invisible_Light » 02 ноя 2015, 03:35

1. Указана мощность 6W на два фонаря. То бишь по 3W каждый.
2. О каких-либо драйверам в описании речи нет, провода длинные. Скорее всего прямо на 12V.
Когда получите — попробуйте.
Если внешнего драйвера нет, то он должен быть внутри. Есть вероятность, что там не ШИМ драйвер, а гасящий постоянный резистор. Тогда нужно подключить все фонарики к стабилизатора напряжения.
Тогда соединение всех фонариков параллельное к одному источнику.

Как отличить ШИМ драйвер от постоянного резистора : подайте напряжение 12V от регулируемого (лабораторного) источника питания. Порегулируйте напряжение в пределах 10-14V и измеряйте потребляемый ток и наблюдайте за яркостью диодов.
Если яркость не меняется, а входной ток с увеличением напряжения уменьшается, то внутри понижающий ШИМ драйвер (это хорошо). Тогда никакой стабилизатор напряжения не нужен.

Если яркость с увеличением напряжения увеличивается, а потребляемый ток тоже увеличивается, то внутри гасящий резистор. Тогда нужен стабилизатор напряжения 12V.
Нужно оценить нагрев фонариков и, в случае повышенного нагрева, попробовать понизить входное напряжение подстройкой стабилизатора напряжения.

Добавлю «ложку дёгтя» : если продавец называет светодиодный фонарик трехватным, то в лучшем случае, он двухватный (потребляемый ток одного диода около 600мА).
В худшем случае, диод только считается трехватным, мощность и ток через диод могут быть любые (разумеется, меньше предполагаемого покупателем/потребителем).
Более менее достоверно можно определить мощность диода сравнением светового потока или освещенности (люксметром) с реально трехватным светодиодом на на номинальных токах 600-700мА.

Invisible_Light

Scio me nihil scire



Сообщений: 6014

Зарегистрирован: 17 июн 2012, 01:53

Откуда: Киров

Благодарил (а): 13 раз.

Поблагодарили: 968 раз.
