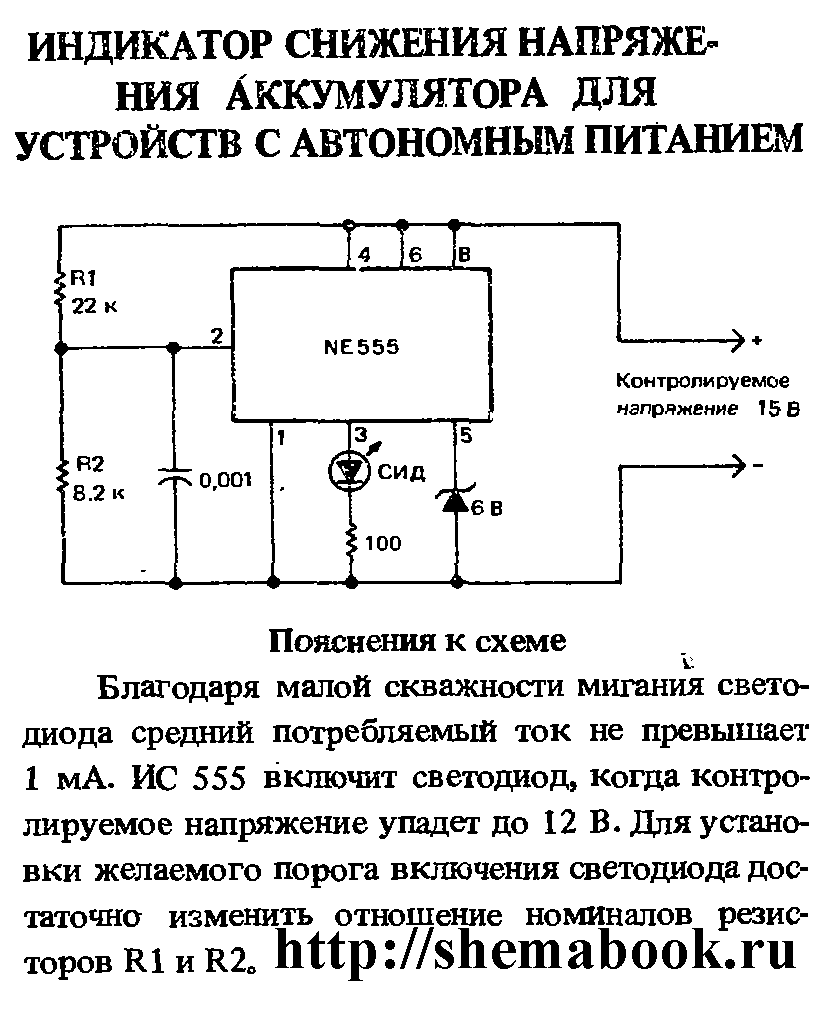

Как подключить индикатор тока к автомобильной аккумуляторной батарее: схемы и рекомендации

Как правильно выбрать цифровой индикатор тока для АКБ. Какие существуют схемы подключения вольтамперметра к зарядному устройству. Как откалибровать и настроить измерительный прибор. На что обратить внимание при монтаже индикатора в автомобиль.

Выбор цифрового индикатора тока для автомобильного аккумулятора

При выборе цифрового индикатора тока для автомобильного аккумулятора следует обратить внимание на следующие характеристики:

• Диапазон измерения напряжения — обычно 0-100 В
• Диапазон измерения тока — как правило 0-10 А или 0-20 А
• Точность измерений — не ниже 1%
• Наличие встроенного шунта для измерения тока
• Рабочее напряжение питания прибора — обычно 4,5-30 В
• Размер дисплея и яркость индикации
• Наличие калибровочных резисторов

Популярные модели недорогих цифровых вольтамперметров для автомобиля:

• TK1382
• YB27VA
• DSN-VC288
• BY42A

Данные приборы имеют схожие характеристики и отличаются в основном дизайном и компоновкой. Их стоимость обычно не превышает 5-7 долларов.

Схемы подключения вольтамперметра к зарядному устройству

Существует два основных варианта подключения цифрового вольтамперметра к зарядному устройству автомобильного аккумулятора:

1. Питание от измеряемой цепи

Если напряжение в измеряемой цепи находится в диапазоне 4,5-30 В, то питание прибора можно осуществлять непосредственно от нее. Схема подключения в этом случае выглядит следующим образом:

• Красный провод питания прибора — к положительной клемме АКБ
• Черный провод питания и измерения — к отрицательной клемме АКБ
• Желтый провод измерения напряжения — к положительной клемме АКБ
• Толстые провода измерения тока — в разрыв силовой цепи

2. Питание от отдельного источника

Если напряжение в измеряемой цепи выходит за пределы 4,5-30 В, то для питания прибора необходимо использовать отдельный источник. Схема подключения:

• Красный и черный провода питания — к отдельному источнику 4,5-30 В
• Желтый провод измерения напряжения — к положительной клемме АКБ
• Черный провод измерения — к отрицательной клемме АКБ
• Толстые провода измерения тока — в разрыв силовой цепи

Второй вариант более универсален и позволяет использовать прибор в более широком диапазоне напряжений.

Калибровка и настройка измерительного прибора

Для повышения точности измерений рекомендуется провести калибровку цифрового вольтамперметра. Для этого:

1. Подключите прибор к эталонному источнику напряжения и тока
2. Сравните показания прибора с эталонными значениями
3. С помощью подстроечных резисторов на плате прибора скорректируйте показания
4. Повторите процедуру для нескольких контрольных точек

Большинство современных цифровых индикаторов имеют высокую заводскую точность и не требуют дополнительной калибровки. Однако эта процедура позволит добиться максимальной точности измерений.

Особенности монтажа индикатора в автомобиль

При установке цифрового вольтамперметра в автомобиль необходимо учитывать следующие моменты:

• Выберите удобное для считывания показаний место на приборной панели
• Обеспечьте надежную фиксацию прибора от вибраций
• Проложите провода питания и измерения вдали от источников тепла и движущихся частей
• Используйте провода достаточного сечения для измерения больших токов
• Обеспечьте хорошую изоляцию всех соединений
• При необходимости установите дополнительный предохранитель в цепь питания прибора

Правильный монтаж позволит избежать ложных показаний и выхода прибора из строя в процессе эксплуатации.

Преимущества использования цифрового индикатора тока АКБ

Установка цифрового вольтамперметра для контроля параметров автомобильного аккумулятора дает ряд преимуществ:

• Возможность оперативного контроля напряжения и тока АКБ
• Своевременное обнаружение неисправностей в системе электрооборудования
• Контроль правильности работы генератора и регулятора напряжения
• Оценка остаточной емкости аккумулятора
• Определение оптимального момента для замены АКБ

Все это позволяет повысить надежность электрооборудования автомобиля и продлить срок службы аккумуляторной батареи.

Типичные неисправности и способы их устранения

При эксплуатации цифровых индикаторов тока могут возникать следующие проблемы:

• Отсутствие показаний — проверьте правильность подключения и наличие питания
• Нестабильные показания — проверьте надежность контактов
• Заниженные показания тока — проверьте калибровку и состояние шунта
• Завышенные показания напряжения — откалибруйте прибор
• Самопроизвольное отключение — проверьте стабильность питания

Большинство неисправностей устраняется проверкой подключения и калибровкой прибора. При выходе измерительной микросхемы из строя ремонт обычно нецелесообразен из-за низкой стоимости самого прибора.

Альтернативные варианты контроля параметров АКБ

Помимо цифровых вольтамперметров, для контроля состояния автомобильного аккумулятора можно использовать:

• Аналоговые стрелочные приборы
• Бортовые компьютеры со встроенной функцией мониторинга АКБ
• Специализированные тестеры аккумуляторов
• Мультиметры с функцией измерения больших токов

Однако цифровые вольтамперметры остаются оптимальным выбором по соотношению функциональности, компактности и стоимости для большинства автолюбителей.

Как подключить амперметр в блоке питания : Радиосхема.ру

Тема: как поставить измеритель тока и напряжения на источник питания.

Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения (Китайский вольтметр амперметр). Стоит этот модуль в пределах 3х баксов. Купить его можно посылкой из Китая, на ближайшем радиорынке, магазине электронных компонентов.

Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до 10, 20 ампер, в зависимости от модели) и напряжение (до 100, 200 вольт). Он имеет небольшие, компактные размеры. Легко может монтироваться в любые подходящие корпуса (нужно вырезать соответствующее отверстие и просто его туда вставить). На задней части, на плате имеются два подстроечных резистора, которыми можно производить коррекцию показаний измеряемых величин тока и напряжения. Точность у этого цифрового Китайского модуля вольтметра и амперметра достаточно высока — 99%. Экран имеет трехсимвольное табло красного (для напряжения) и синего (для тока) цвета. Этот блок питается от постоянного напряжения от 4 до 28 вольт. Потребляет мало тока.

Сама установка, электрическое подключение к схеме блока питания достаточно проста. На измерительном модуле тока и напряжения имеются такие провода: три тонких провода (черный минус и красный плюс питания модуля, жёлтый для измерения постоянного напряжения относительно любого черного), два толстых провода (черный минус и красный плюс для измерения силы постоянного тока).

Этот Китайский модуль амперметра, вольтметра можно питать как от самого источника, на котором измеряем электрические величины, так и независимым блоком питания. Итак, после монтажа в корпус измерителя мы спаиваем вместе два чёрных провода (тонкий и толстый), это будет общий минус, который мы и припаиваем к минусу блока питания. Спаиваем вместе тонкие провода красного и желтого цвета, подсоединяем их к выходу (плюса) источника питания. К толстому красному проводу, относительно спаянных чёрных проводов, подключаем саму электрическую нагрузку (это будут провода выхода блока питания).

Важно заметить, что для правильного измерения постоянного тока важна полярность токовых проводов. То есть, именно толстый красный провод должен быть выходом блока питания. В противном случае данный цифровой амперметр будет показывать нули на своем табло. На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения. А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении.

Видео по этой теме:

Многие начинающие радиолюбители, собирая себе, сначала, простой регулируемый блок питания, без наворотов, в дальнейшем, думаю, захотят расширения его функциональности. Здесь есть два варианта, можно собрать новый блок питания, идущий сразу с защитой, с регулировкой тока, и возможно какими-либо другими, расширенными возможностями. Либо пойти тем путем, каким пошел я, произведя апгрейд или говоря по другому, усовершенствование существующего, проверенного временем блока питания.

В свое время собрал, для своего простого регулируемого блока питания, плату регулировки тока и плату защиты от КЗ, дополнив, таким образом, его схему. Но при пользовании этим блоком питания, напряжение на выходе, по прежнему, приходилось выставлять ориентируясь по показаниям мультиметра, включенным как вольтметр. Также и ток, при включенной регулировке выходного тока, приходилось выставлять по показаниям миллиамперметра тестера. Это показалось мне неудобным, хотелось, чтобы была цифровая индикация тока и напряжения, и тогда начал уже было подыскивать схему ампер-вольтметра на микроконтроллере AVR Меге 8 и подобную. Как при просмотре одного из видео на Ю–тубе, увидел в блоке питания такой встраиваемый в различные электронные приборы ампер – вольтметр, как на фото ниже:

Под видео была приведена ссылка на китайский интернет магазин Али – экспресс. У меня уже имелся опыт заказа с Али, для тех, кто еще не пользовался их услугами, скажу, что если в лоте указана бесплатная доставка, то доставка действительно бесплатная, без подвоха. Товар приходит в Россию в течении 45 дней.

Причем в случае недоставки или подобных неприятностей, покупатель получает всю уплаченную сумму целиком, возвращают оперативно, был опыт. Стоимость такого ампер–вольт метра всего 3,6 доллара, что составляет даже с учетом роста долларов, небольшую сумму. Поэтому колебался я недолго, и подыскав наиболее выгодное предложение, заказал. Проводки с разъемами для подключения, идут в комплекте с прибором.

Подключается к измеряемому устройству ампер-вольт метр с помощью трех-пинового разъема. С помощью второго двух пинового разъема на ампер – вольтметр подается питание, которое может быть в диапазоне от 4.5 до 30 вольт. Более подробно со всеми характеристиками можно ознакомиться, посмотрев рисунок, находящийся выше. Поначалу вызвало затруднение подключение разъема 3 Pin, на странице заказа была лишь путаная схема. Впоследствии, на странице другого продавца, аналогичного товара, нашел следующий рисунок — схему подключения:

На практике все выглядит проще, плюс питания у нас идет на красный провод и на нагрузку. Минус питания идет на черный провод, а оставшийся синий провод (на рисунке желтый) идет на минус нагрузки. Таким образом, у нас амперметр включается в разрыв цепи минуса. Если нам амперметр не нужен при пользовании, мы подключаем только черный и красный провода, синий (желтый) провод просто никуда не подключаем, возможно, это не совсем правильно, но все работает. Мой ампер-вольт метр работал немного неточно, как по току, так и по напряжению, и был мной откалиброван сверяясь с показаниями двух мультиметров, на случай если на одном из них подсела батарея, и он начал врать.

В устройстве предусмотрена калибровка по току и напряжению, путем вращения двух головок под крестовую отвертку. Крепится ампер – вольтметр с помощью четырех пластмассовых распорок находящихся попарно сверху и снизу. Аналогично крепятся малогабаритные клавишные выключатели. Единственный недостаток, выявленный при пользовании ампер–вольт метром это то, что он, несмотря на заявленное разрешение 0.01 А. показывает ток не от нуля, а примерно от 30 — 50 миллиампер, поэтому выставлять по нему небольшие токи может быть проблематично.

В целом прибором остался доволен, если бы стал собирать ампер-вольт метр сам, на МК, наверняка и размеры были бы больше, и по стоимости выше. Разумеется, сфера применения этого прибора не ограничивается одними регулируемыми блоками питания, его можно встроить в любое устройство, где важен контроль тока и напряжения. А/В-метр идет со встроенным шунтом и позволяет измерять токи до 10 Ампер, при напряжении до 100 Вольт. Если необходимо самому собрать подобное устройство — принципиальная схема и прошивка есть в этой статье.

Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания? В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания.

На сегодняшний день существует две популярные китайские, универсальные модели вольтметров амперметров со встроенным шунтом, которые так любят покупать в Китае на АлиЭкспресс все без исключения начинающие и профессиональные радиолюбители.

Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства.

Оба прибора имеют пять проводов для подключения к блоку питания. У первого слева три толстых провода (черный, синий, красный) и два тонких (черный, красный). Тонкие провода предназначены для питания прибора: красный плюс, черный минус. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра.

Второй прибор также имеет пять проводов три тонких (черный, красный, желтый) и два толстых провода (черный, красный). Тонкие провода предназначены для питания прибора: красный плюс, черный минус, желтый вход вольтметра. Толстые провода: черный минус амперметра, красный выход амперметра.

В каждый китайский универсальный измерительный прибор (КУИП) встроен измерительный шунт для амперметра, а это большой плюс, потому, что не надо ничего «колхозить», сделано по принципу «поставил и забыл». В некоторых КУИПах шунт изогнутый буквой «М» и блестящий, мне достались экземпляры с медным «П» образным шунтом. Как я понял, на качество измерений форма и цвет шунта никак не влияет.

У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.

На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания.

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания

Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4.5В прибор просто перестанет работать. Скорость вентилятора то же будет снижаться, но при низком напряжении радиаторы блока питания будут немного теплыми и ничего страшного не произойдет.

При выходном напряжении более 12В стабилизатор напряжения L7812CV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В.

На этом рисунке изображена схема подключения вольтметра амперметра второй модели к зарядному устройству из компьютерного блока питания.

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания

С зарядным устройством из компьютерного блока питания все понятно. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания. В верхней части схемы изображен регулируемый блок питания с защитой от короткого замыкания, состоящий из диодного моста, конденсатора, стабилизатора напряжения LM317, транзистора MJE13009, переменного резистора и трех постоянных резисторов.

Схема подключения вольтметра амперметра к регулируемому блоку питания

В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения L7812CV к выходу диодного моста параллельно конденсатору С1. Стабилизированное напряжение на вентиляторе и КУИПе не более 12В.

На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания.

Схема подключения вольтметра амперметра к регулируемому блоку питания

Многие радиолюбители предпочитают устанавливать в зарядные устройства и регулируемые блоки питания аналоговые китайские измерительные приборы (КИП) за многие годы не утратившие своей популярности. Поэтому предлагаю рассмотреть схему подключения классического стрелочного вольтметра и амперметра.

На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом.

Схема подключения вольтметра и амперметра со встроенным шунтом к блоку питания

Вольтметр подключается параллельно к источнику питания с соблюдением полярности. На приборе должны быть отметки плюс и минус. Амперметр обычно подключают в разрыв минусового провода после вольтметра. Так же можно подключить в разрыв плюсового провода на точность измерений способ подключения прибора никак не влияет. Главное условие, соблюдение полярности.

Иногда бывают амперметры без встроенного токоизмерительного шунта. Тогда шунт приходится покупать отдельно. Чтобы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у продавца наличие шунта внутри прибора. Иногда стоимость отдельного шунта больше стоимости прибора со встроенным шунтом.

На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.

Схема подключения вольтметра и амперметра с отдельным шунтом к блоку питания

Шунт всегда подключается параллельно амперметру. Без него прибор просто сгорит. Как подобрать шунт? Если прибор рассчитан на 10А, значит и шунт должен быть на 10А. На каждом шунте имеется маркировка указывающая на какую силу тока он рассчитан.

Ну вот и все, моя статья подошла к концу, у вас теперь есть новая пища для размышлений.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как подключить вольтметр амперметр

Please enable Cookies and reload the page.

This process is automatic. Your browser will redirect to your requested content shortly.

Дата: 10.02.2017 // 0 Комментариев

При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству

Как подключить вольтамперметр к зарядному устройству — подборка схем

Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.

TK1382 схема подключения

Вольтамперметр TK1382 можно купить по цене 3,5-5 у.е. Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока.

Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

YB27VA схема подключения

Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.

Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

DSN-VC288 схема подключения

Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у.е.

Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.

Вольтамперметр 100 Вольт 10 А

Основные характеристики устройства как нельзя лучше подходят для отображения выходного напряжения и тока потребления БП, а именно:
— диапазон измерения: 0-100 В 0-10A
— рабочий ток: ≤20mA
— точность измерения: 1%
— дисплей: 0.28 » (Два цвета красный (напряжение) и синий (сила тока)
— минимальный шаг измерения напряжения: 0.1 В
— минимальный шаг измерения силы тока: 0.01A
— рабочая температура: от-15 до 70 ° c
— размер: 47 × 28 × 16 мм
ПРИМЕЧАНИЕ: рабочее напряжение, необходимое для работы электроники ампервольтметра: 4,5 – 30 В

Приезжает посылка в антистатическом пакет

В комплект входит сам ампервольтметр и два шлейфа


На плате присутствуют легкие следы флюса, токоизмерительный шунт присутствует, хотя на фотографиях на странице продавца его нет.

Шунт впаян с наклоном к разъему, что пришлось исправить отгибанием шунта


При подключении и сравнении показаний с показаниями мультиметра, расхождения составили 0,2 Вольта. Производитель предусмотрел подстроечные сопротивления на плате для калибровки показаний напряжения и тока, что является большим плюсом.

На мой взгляд, корпус устройства немного маловат – светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.


Две светодиодных матрицы по высоте точно совпадают с высотой платы, видимо при установке модуля в лицевую панель фиксаторы придется «слегка обработать напильником»).

Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно. Не заметить их сигналов будет трудно, за что производителю большой плюс.


Отдельно хочу разъяснить способы подключения ампервольтметра. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем.
Поскольку электронная начинка ампервольтметра питается напряжением 4,5-30 вольт, то есть два способа подключения:
1.Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так:

2. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой:

О проводах из комплекта:
— провода трехконтактного разъема тонкие и выполнены проводом 26AWG – толще тут и не нужно. Цветная изоляция интуитивно понятна – красный это питание электроники модуля, черный это масса, желтый — измерительный провод;
— провода двухконтрактного разъема – это провода токоизмерительные и выполнены толстым проводом 18AWG. Для подключения нагрузки рекомендую использовать такой же.
В целом, при цене в 2,5 $, описанный ампервольтметр, закрыв глаза на остатки флюса и возможные трудности с установкой в толстостенную лицевую панель, считаю весьма удачным приобретением.
Дополнительная информация!
Как стало ясно из комментариев к обзору, в некоторых экземплярах наблюдается отличные от нуля показания амперметра без нагрузки.
Оказалось, что решить проблему можно сбросом показаний амперметра как показано ниже:

Картинку стянул с другого ресурса — прошу сильно не пинать.

Электронный амперметр для автомобиля — RadioRadar

Предлагаемое устройство предназначено для визуального контроля зарядного и разрядного тока автомобильной аккумуляторной батареи во время поездки. Индикатор амперметра — стрелочный, кроме того, имеется светодиодный индикатор направления тока, включающийся, когда батарея разряжается.

Наличие информации о направлении и значении тока, протекающего через аккумуляторную батарею, позволяет водителю избежать многих аварийных ситуаций. Например, он может своевременно заметить, что батарея по какой-то причине не заряжается и предотвратить её полную разрядку. Не менее опасна ситуация, когда зарядный ток чрезмерно велик, что может привести к пожару и выходу из строя генератора. Такое случается, например, при отказе регулятора напряжения.

На современных легковых автомобилях обычно ограничиваются установкой на приборной панели контрольной лампы зарядки аккумуляторной батареи. Амперметры в цепи зарядки и разрядки батареи, как правило, отсутствуют, поэтому их не бывает и в продаже. Чтобы получать более полную информацию об условиях работы батареи, остаётся установить на автомобиль самодельный амперметр. Например, зашунтированный резистором с небольшим сопротивлением обычный стрелочный милли- или микроамперметр.

Но далеко не каждый подобный прибор пригоден для этой цели, так как падение напряжения на нём при токе полного отклонения стрелки может составить заметную долю напряжения в бортсети автомобиля. Промышленность выпускает стандартные измерительные шунты для амперметров, имеющие падение напряжения 75 и даже 50 мВ при номинальном токе, но для большинства малогабаритных электроизмерительных приборов этого недостаточно. Для их подключения к шунту необходим усилитель постоянного тока с малым температурным дрейфом нуля. Требуется также, чтобы механизм стрелочного прибора был устойчив к вибрации, а его габариты достаточно малы для установки наприборной доске автомобиля.

Применять на автомобиле амперметр с цифровым отсчётом нецелесообразно, прежде всего, по той причине, что при изменении измеряемого параметра (тока) цифры на индикаторе быстро сменяются и в его показаниях трудно ориентироваться.

Стрелочные приборы при параллельном подключении к шунту, что практически равносильно короткому замыканию рамки, обладают заметной инерционностью, вызванной демпфированием измерительного механизма. А в тёмное время суток водителю приходится напрягать зрение для того, чтобы рассмотреть положение стрелки.

Кроме того, стрелка может колебаться не только в результате изменений измеряемого тока, но и при сотрясениях кузова автомобиля. Поэтому целесообразно дополнить стрелочный амперметр сигнальным светодиодом, включающимся при критическом значении тока. В предлагаемом приборе свечение светодиода свидетельствует о том, что направление тока через аккумуляторную батарею соответствует его разрядке.

Схема амперметра показана на рис. 1.

Рис. 1

Основные технические характеристики

Пределы измерения тока, А ………………………………………………………….-40…+40

Дрейф нуля при изменении температуры на 20 ^оС, А,   не более …………….1,1

Собственный потребляемый ток, мА, не более ……………………………………….23

Прибор состоит из стабилизатора напряжения на стабилитроне VD1 и транзисторе VT2, балансного усилителя постоянного тока на транзисторах VT1 и VT3 и порогового устройства на транзисторе VT4, в коллекторную цепь которого включён светодиод HL1. Поскольку усилитель на транзисторах VT1 и VT3 балансный, он имеет сравнительно небольшой температурный дрейф нуля. Резистор R2 — стандартный шунт с падением напряжения 75 мВ при токе 40 А.

При неработающем генераторе через шунт R2 протекает ток от аккумуляторной батареи в бортсеть автомобиля, при этом транзистор VT3 открывается и его коллекторный ток увеличивается, а падение напряжения на подстроечном резисторе R7 растёт. Когда начинает работать генератор, ток через шунт течёт от бортсети в батарею. При этом увеличиваются коллекторный ток транзистора VT1 и падение напряжения на резисторе R1. Стрелка миллиамперметра PA1 с нулём посередине шкалы отклоняется пропорционально протекающему через шунт току в сторону того из резисторов R1, R7, падение напряжения на котором больше.

Перемещением движка подстроечного резистора R7 регулируют порог срабатывания светодиодного индикатора тока аккумуляторной батареи. Если этот порог соответствует нулевому току через шунт R2, то светодиод будет включён, когда батарея разряжается, и выключен, когда она заряжается. При необходимости можно, конечно, установить и другой порог.

Микроамперметр РА1 может быть практически с любым сопротивлением рамки. Его влияние всегда можно скомпенсировать, уменьшив или увеличив сопротивление добавочного резистора R6. Автор применил стрелочный индикатор от импортного авометра УХ-1000А с током полного отклонения стрелки 500 мкА. Корпус прибора был распилен пополам и использована только его верхняя часть со стрелочным индикатором, который был переделан так, чтобы при отсутствии тока стрелка находилась посередине шкалы. С помощью металлической пластины и винтов индикатор закреплён на приборной доске. Конструкция этого прибора выдерживает вибрации и не очень сильные удары.

В качестве РА1 можно применить и индикатор уровня записи (например, М68 501 или М476/1) от старого кассетного магнитофона. Такие индикаторы имеют шкалу небольшого размера, но обладают повышенной устойчивостью к вибрации и могут длительно эксплуатироваться даже на мотоцикле, где уровень вибрации значительно выше, чем на легковом автомобиле.

В принципе, исходное положение стрелки прибора РА1 не обязательно должно быть точно в середине шкалы. Поскольку разрядный ток аккумуляторной батареи бывает значительно больше зарядного, часть шкалы, отведённая для его отображения, может быть длиннее отведённой для зарядного тока. Это, правда, приведёт к некоторым затруднениям при необходимости быстрой оценки направления тока во время движения.

Резистор R4 служит для установки начального значения коллекторного тока транзисторов VT1 и VT3, а подстроечным резистором R3 устанавливают на нуль стрелку микроамперметра PA1. Для того чтобы она не отклонялась при изменении температуры, теплоотводящие фланцы транзисторов VT1 и VT3 плотно прижаты один к другому через изолирующую прокладку, смазанную теплопроводящей пастой, что выравнивает температуру транзисторов.

Электронный блок амперметра собран в пластмассовом корпусе размерами 70x50x40 мм и соединён с микроамперметром, установленным на приборной панели, а витой парой проводов — с шунтом R2 типа 75ШИП-40, находящимся под капотом поблизости от аккумуляторной батареи. В приборе применены постоянные резисторы МЛТ, подстроечные резисторы СП3-1б, оксидный конденсатор К50-6. Вместо транзистора КТ315 можно применить любой маломощный кремниевый транзистор структуры n-p-n. Светодиод HL1 — маломощный любого типа и цвета свечения.

При первом включении электронного амперметра нужно подать на него напряжение +12 Всо стороны бортсети автомобиля от любого источника, не подключая аккумуляторную батарею. Прежде всего следует измерить напряжение между крайними выводами подстроечного резистора R7. Если оно сильно отличается от 4,5 В, следует добиться этого значения подборкой резистора R4. Затем следует установить стрелку прибора PA1 на нуль подстроечным резистором R3. С помощью подстроечного резистора R7 нужно включить светодиод HL1, после чего медленно перемещать движок подстроечного резистора в обратном направлении до выключения светодиода. При этом показания микроамперметра PA1 могут немного измениться, что нужно устранить подстроечным резистором R3, после чего повторить регулировку подстроечного резистора R7. Возможно, эти операции придётся повторить несколько раз.

Для градуировки амперметра нужно создать в шунте R2 образцовый ток, подключив к его силовым зажимам цепь, состоящую из достаточно мощного источника постоянного напряжения и соединённых с ним последовательно ограничительного резистора и образцового амперметра. При отсутствии амперметра с достаточно большим пределом измерения можно измерять падение напряжения на ограничительном резисторе и, зная его сопротивление, вычислять ток по закону Ома. Но нужно иметь в виду, что вследствие зависимости сопротивления от протекающего тока (она очень сильна, например, у ламп накаливания, часто используемых для ограничения тока) такой способ может оказаться недостаточно точным. Второй вариант — временно заменить шунт R2 другим, в несколько раз большего сопротивления. Тогда можно проградуировать прибор при значениях тока, уменьшенных во столько же раз, во сколько раз увеличено сопротивление шунта, а по завершении градуировки произвести обратную замену.

Сначала задают ток, равный необходимому пределу измерения амперметра, и подборкой резистора R6 добиваются полного отклонения стрелки прибора PA1. Затем меняют направление тока через шунт на противоположное и убеждаются, что стрелка полностью отклонилась в противоположную сторону. Несимметрию отклонения можно устранить подборкой резистора R4 (при этом установку нуля амперметра потребуется повторить заново) либо просто учесть её при градуировке шкалы. Деления на шкалу наносят, устанавливая 5-10 значений тока в каждом направлении.

В некоторых случаях (например, на мотоцикле) может быть применён электронный амперметр, собранный по схеме, показанной на рис. 2. Здесь GB1 — аккумуляторная батарея, SA1 — размыкатель её минусового провода. Прибор отличается от описанного выше включением шунта в минусовую, а не плюсовую цепь аккумуляторной батареи, применением транзисторов противоположной использованным в первом варианте структуры и интегрального стабилизатора напряжения DA1. Недостатком такого амперметра можно считать то, что через измерительный шунт течёт и ток стартёра.

Рис. 2

Измерительный шунт для этого прибора можно изготовить и самостоятельно, ноделать его из медного провода, как рекомендуют некоторые радиолюбители, недопустимо. Дело в том, что сопротивление меди при изменении температуры на 20 °C изменяется на 8,5 %, что приводитк уходу показаний амперметра. Примерно такой же температурный коэффициент сопротивления (ТКС) и у других чистых металлов. Подходящий материал для шунта — сплавы нихром или манганин, ТКС которых на один-два порядка ниже. Шунт предпочтительно изготавливать из металлической ленты, имеющей при равном сечении большую поверхность охлаждения, чем круглый провод. Для описанного прибора шунт можно сделать, например, из отрезка нихромовой ленты поперечным сечением 10×1 мм и длиной около 17 мм. Оба конца отрезка впаивают в прорези, сделанные в массивных медных пластинах. В этих пластинах сверлят по два резьбовых отверстия для подключения силовых и измерительных цепей. Зажимать силовой и измерительный провода под один винт недопустимо. Обычно сопротивление шунта делают заведомо меньшим расчётного, а затем подгоняют его, механически обтачивая ленту по ширине и толщине. В описанном приборе можно обойтись без подгонки, так как возникшую из-за неточного сопротивления шунта погрешность легко скомпенсировать подборкой резистора R6. При отсутствии ленты можно изготовить шунт из большого числа соединённых параллельно нихромовых проводов (например, от нагревателя электроплиты) такого же суммарного сечения.

Автор: А. Сергеев, г. Сасово Рязанской обл.

Как подключить амперметр переменного тока?

Смотрите также обзоры и статьи:

Чтобы узнать, как подключать амперметр переменного тока к сети или к лабораторному блоку питания, необходимо для начала понять, что представляет собой данный прибор, как выглядит и какие функции исполняет.

Это универсальный прибор, как аналоговой, так и цифровой индикации, которым определяется значение силы АС/DC. Чаще всего (в простых моделях) – постоянного значения до 10 ампер. Однако есть и те модели, которые отлично справляются с измерением постоянного тока.

На аналоговых результат выдается в виде колебаний стрелкой на линейно-радиальной шкале. Измерения происходят плавно. А вот цифровой, который больше похож на небольшой электронный термометр с жидкокристаллическим дисплеем и контактным щупом, измеряет силу AC/DC рывкообразно, поэтому необходимо следить за устройством и вовремя запомнить и «словить» наивысший показатель, который и будет соответствовать искомому значению.

Чтобы подключать амперметр постоянного тока, нужно знать несколько особенностей об этих измерительных приборах.

Как минимум то, что эффективное значение силы переменного тока измеряют электромагнитными амперметры, принцип действия которых такой же, как и магнитоэлектрических, а разница лишь в том, что рамка и магнит в них поменяны местами и вторые более точные и предназначены для измерения только постоянных токов (одного направления).

Теория и практика дают одинаковый результат, эффективное значение силы синусоидального тока в SQRT в два раза меньше максимального значения.

Поэтому очевидно, что выпрямленный синусоидальный переменный является постоянным пульсирующим током с таким же эффективным значением, как и переменное, которое можно измерить магнитоэлектрическим амперметром с достаточно высокой точностью.

Опираясь на вышесказанное, можно сделать вывод, что ток, который выходит из штатного РР кабовского двигателя успешно можно измерять учебным лабораторным амперметром со шкалой 2А и точностью близкой к 0,08А.

Амперметр покажет эффективное значение, ведь важно знать количество электричества, которое пройдет через аккумулятор.

Вольтметр в моменты остановок информируют о степени зарядки. AC/DC от РР постоянный пульсирующий. В таких случаях магнитоэлектрические приборы вследствие инерционности механики показывают не пиковые значения, а промежуточные — равные по воздействию и значению соответствующем постоянному току.

Измерительные приборы не относятся к потребителям тока. Активное сопротивление магнитоэлектрического прибора если и выполняет какую-то роль, то только «вредную» — от нагрева рамка и ось прибора расширяются, что снижает точность измерений.

Чтобы проверить устройство, можно попробовать к нему подключать мощный светодиод и наблюдать, как изменяется значение силы АС/DC в переменной лямбде. Если самостоятельно данный процесс не выходить реализовать – рекомендуем обратиться к специалистам, ведь неосторожное обращение с электричеством заканчивается плачевно!

Опубликовано: 2020-11-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Цифровой вольтметр для лабораторного блока питания (КР571ПВ2А, АЛС324Б)

Схема самодельного цифрового вольтметра на микросхеме КР571ПВ2А и светодиодных индикаторах АЛС324Б. Налаживая ту или иную конструкцию желательно постоянно держать под контролем напряжение питания или ток потребления схемой.

Поэтому, во многих лабораторных источниках питания имеются встроенные вольтметры и амперметры, показывающие напряжение и ток на нагрузке, подключенной к источнику.

Несколько лет назад, конструируя собственный лабораторный источник, радиолюбители делали контрольные амперметры и вольтметры на базе стрелочных индикаторов.

Сейчас, ситуация такова, что измерительные головки стрелочных индикаторов в некотором дефиците (из-за ограниченности их использования в настоящее время), и более оптимальным как с точки зрения современности, так и с точки зрения комплектации, может быть цифровой индикатор на семисегментных светодиодах и специализированной микросхеме АЦП для измерительных приборов.

Принципиальная схема

На рисунке приводится схема измерителя тока и напряжения для встраивания в самодельный лабораторный источник питания, выполненный на основе мощного силового низкочастотного трансформатора (например, трансформатора от старого телевизора).

Блок, с показанными на схеме номиналами R4 и R8 может измерять напряжение до 20V («19,99») и ток до 10 А. Выбор режима «ток/напряжение» осуществляется переключателем S1 (на схеме он показан в положении «напряжение»).

Рис. 1. Принципиальная схема цифрового вольтметра на микросхеме КР571ПВ2А и индикаторах АЛС324Б.

В основе измерителя широкоизвестная микросхема КР572ПВ2А. Здесь она включена по упрощенной типовой схеме, в которой отрицательный полюс входа (вывод 30) соединен с общим минусом питания.

Опорное напряжение, необходимое для работы схемы АЦП микросхемы создается делителем R2-R3. Индикация осуществляется на 3,5-разрядном цифровом табло (в старшем разряде только единица или ничего).

Для питания измерителя требуется переменное напряжение в пределах, примерно, 6…12V. Это напряжение, например, можно снять с накальной обмотки силового трансформатора, на основе которого сделан источник питания.

Выпрямитель на диодах VD1 и VD2 формирует двуполярное напряжение. Интегральный стабилизатор А1 стабилизирует положительное напряжение питания измерителя на уровне +5V.

По положительной цепи измеритель потребляет значительно больший ток, чем по отрицательной, потому что от неё питается не только микросхема А2, но и светодиодные индикаторы, потребляющие значительный ток. Поэтому, в положительной цепи используется относительно мощный стабилизатор на А1.

Ток потребления отрицательного напряжения значительно ниже, так как отрицательное напряжение используется только для питания операционных усилителей схемы АЦП микросхемы А2. Поэтому, здесь стабилизатор параметрический, на VD3 и R1.

К выходным клеммам источника схема измерителя подключается посредством линий, обозначенных на схеме «1, 2, 3». Линия «1» подключается к положительной выходной клемме источника.

А в цепи отрицательной клеммы необходимо включить низкоомный проволочный резистор R8. Его нужно подключить непосредственно к клемме, — в разрыв провода, идущего к ней.

Таким образом, линия «2» идет к отрицательной клемме, а линия «3» к отрицательному выходу схемы источника питания, то есть, практически на корпус.

При измерении напряжения (S1 в показанном на схеме положении) напряжение с выхода источника питания поступает на вход измерителя через делитель R4-R5-R6, обеспечивающий верность показаний измерения напряжения.

При измерении силы тока (S1 в противоположном, показанному на схеме положении) на вход измерителя поступает напряжение, которое падает на R8. Резистор R10 служит для обеспечения верности показаний потребляемого нагрузкой тока.

В схеме можно использовать другие светодиодные цифровые индикаторы, важно только чтобы они были с общим анодом. Сопротивление резистора R8 не обязательно должно быть точно таким, как на схеме. Благодаря наличию подстроечного R10 его величина может отличаться от указанного на схеме даже в несколько раз.

Налаживание

Переключите прибор на измерение силы тока. Установите R10 в среднее положение.

Нагрузите источник питания нагрузкой, потребляющий ток в два раза ниже максимального выходного тока источника. Например, ЗА. Подстройте R3 так, чтобы показания прибора соответствовали действительности.

Далее, переключите прибор на измерение напряжения, и подстройкой R5 добейтесь правильного показания величины напряжения. Если пределов подстройки R5 будет недостаточно, подстройте R3, а затем, поправите на режиме измерения тока подстройкой R10. В общем, получается как из учебника регулировщика аппаратуры, -«настройка методом последовательных приближений».

Если важно контролировать одновременно и силу тока и напряжение, можно сделать два таких измерителя, — один для тока, другой для напряжения.

Чтобы ток и напряжение можно было контролировать одновременно, не делая второй измеритель, и при этом нет необходимости в большой точности измерения тока, можно сделать дополнительный светодиодный индикатор тока, по схеме, показанной на втором рисунке. Вход схемы подключен к R8 постоянно. Достоверность показаний устанавливают подстроечным резистором R13.

Рис. 2. Схема светодиодного индикатора тока для лабораторного источника питания.

Схема на BA6125 может служить и составной частью защиты источника питания. Нужно настроить R13 так, чтобы вся линейка светодиодов горела при максимальном токе, при котором должна срабатывать защита.

И вместо светодиода старшего разряда подключить светодиод оптрона, сигнал с выхода которого, использовать для управления триггерной или релейной схемой отключения блока питания или нагрузки.

Вместо BA6125 можно использовать любую аналогичную индикаторную микросхему, например, AN6884. Если чувствительности микросхемы будет недостаточно (для ВА6125 — 70mV, для AN6884 — 120mV) нужно немного увеличить сопротивление R8.

Переключатель S1 работает как и прежде, -чтобы получить точное изменение тока, его нужно переключить в положение «ток».

Иванов А. РК-08-08.

Литература: 1. С. Митюрев. Импульсный блок питания на базе ПК. Р-10-2004.

ИН-10-1 — Индикатор напряжения в сетях до 10 кВ | РЕЛСiС

Индикатор напряжения ИН-10-1, ИН-10-2 (далее индикатор) предназначен для визуального контроля наличия напряжения в распределительных устройствах 10 кВ и используется в комплекте с емкостными датчиками ДЕ-10.

Условия эксплуатации

Индикатор предназначен для работы при температуре от минус 40 до плюс 60°С, среднесуточной влажности воздуха не более 95% и рассчитан на установку в закрытых, взрыво- и пожаробезопасных помещениях на высоте над уровнем моря не более 1000 м.

 Скачать паспорт на индикатор ИН-10-1
 Скачать паспорт на индикатор ИН-10-2

Технические характеристики

Устройство и работа

Контроль трехфазного напряжения осуществляется с помощью индикатора, к которому подключены три ёмкостных датчика. Емкостной датчик представляет собой полимерный опорный изолятор со встроенным электрическим конденсатором. Индикатор построен как трехканальный сигнализатор напряжения, на лицевой панели которого установлены три маломощных светоизлучающих элемента (светодиоды), а также светодиодный указывающий на наличие напряжения на любой из фаз. Индикатор также имеет встроенное электронное реле контроля (твердотельное) с одной контактной группой, которая может использоваться для блокировки элементов высоковольтных ячеек или сигналов телемеханики через дополнительное реле или лампу индикации (на Рис.3 указано как реле KL). При наличии напряжения на входе, любого из емкостных датчиков, от 4 до 7 кВ контакт твердотельного реле (К1-К2) разомкнут (обязательным условием есть наличие на реле дополнительного напряжения питания согласно указанному номиналу). Дополнительное питание на встроенное твердотельное реле контроля (К1-К2) подавать только через дополнительное токоограничивающее сопротивление — катушка промежуточного реле, лампа индикации или другие элементы с соответствующим напряжением срабатывания. При отсутствии напряжения во всех 3-х фазах – контакт реле (К1-К2) замыкается. Контролируемое трехфазное напряжение частотой 50 Гц подается на емкостные датчики, с выхода которых ослабленный сигнал поступает на индикатор. Максимальный выходной ток с емкостных датчиков не превышает 300 мкА при входном напряжении 7 кВ частотой 50 Гц. Индикатор обеспечивает состояние:

• свечения светодиода соответствующей фазы при напряжении на входе емкостного датчика от 4 до 7 кВ;
• отсутствие свечения светодиода соответствующей фазы при напряжении на входе емкостного датчика меньше чем 1 кВ.
• контакт реле (К1-К2), при наличии напряжения на входе любого из емкостных датчиков от 4 до 7кВ, находится в разомкнутом состоянии;
• контакт реле (К1-К2), при наличии напряжения на входе любого из датчиков меньше чем 1 кВ, находится в замкнутом состоянии.

На лицевой панели индикатора установлены гнезда для контроля фазировки и наличия напряжения на входах индикатора.

Внимание!

Измерительное напряжение на гнездах передней панели индикатора может достигать значений более 100 В.

 Скачать паспорт на индикатор ИН-10-1
 Скачать паспорт на индикатор ИН-10-2

Индикатор напряжения: инструкция по использованию

Дом современного человека переполнен различными электроприборами. Нам трудно представить свою жизнь без электричества. Нередки ситуации, когда нужно установить, заменить, подключить электрические розетки, светильники, определить наличие тока в каком-то проводнике. Поэтому вам может потребоваться индикатор напряжения.

Отвертка индикатор напряжения помогает определить наличие «фазы» и «нуля», установить место разрыва провода, проверить работоспособность автомата защиты или пробки.

Индикатор напряжения и его принцип работы

Отвертка для определения напряжения проста в использовании. Стоит только разобраться в принципе ее работы.

Составные части обычной отвертки-индикатора: пластмассовый прозрачный корпус, металлическое «жало», контактная металлическая пластина, расположенная на корпусе сверху. Внутрь корпуса помещен ограничивающий ток резистор номиналом не менее 0,5 мОм, световой индикатор неонового типа. Если вам будет интересно, тогда можете прочесть про детектор скрытой проводки.

Обычная отвертка индикатор

Индикатор напряжения определяет только фазный провод и ноль, а также наличие напряжения.

Принцип его работы следующий: ток идет по пути: «жало» отвертки → ограничивающий ток резистор → контакт неоновой лампы → человек, который замыкает контакт на рукоятке, прикасаясь к металлической контактной пластине. Сопротивление тела человека включено в рабочую цепь индикатора напряжения. Если вы не прикасаетесь к металлической контактной пластине, световой индикатор гореть не будет.

Основным недостатком таких индикаторных отверток является начало индикации напряжения с 60 В, что не позволяет находить с их помощью обрыв провода.

Индикатор напряжения со светодиодом

Индикатор напряжения со светодиодной лампой, работающей от батареек лишен подобного недостатка. Их можно использовать для работы с электросетями, имеющими значительно меньшее напряжение.

Внешне они почти не отличаются от индикаторов с неоновой лампой. Однако внутри данных отверток расположен биполярный транзистор.

Подобные отвертки многофункциональны. Ими можно определять «фазу» и «ноль», наличие напряжения, обрыв цепи, находить место повреждения в проводнике, устанавливать полярность источников постоянного тока, находить место расположения скрытой проводки. При необходимости вы можете узнать про коронку для бетона.

Универсальная индикаторная отвертка

Более современным вариантом отверток-индикаторов являются электронные устройства. Они могут быть как с жидкокристаллическим дисплеем, так и без него. Кроме световой индикации наличия напряжения, имеют также и звуковую индикацию. На ЖК-дисплее отображается величина напряжения в проводнике (от 12 до 220В). Также у данных индикаторов напряжения имеются кнопки для измерения тех или иных параметров.

Электронные индикаторы напряжения многофункциональны, удобны в использовании. Они позволяют определить наличие напряжения и его величину, проверить целостность цепи переменного и постоянного тока в бытовых приборах, определить полярность, источников постоянного тока, находить место расположения скрытой проводки.

Как пользоваться отверткой-индикатором

Перед тем как использовать отвертку-индикатор, необходимо проверить ее работоспособность. Для этого нужно «жалом» отвертки прикоснуться к проводнику, в котором есть напряжение.

Если отвертка на батарейках, нужно одновременно прикоснуться к противоположным концам отвертки: «жалу» и верхнему торцу корпуса. Светодиод должен загореться.

С целью определения наличия напряжения или «фазы» и «нуля» с помощью обычной отвертки-индикатора, создаем цепь: «электросеть – отвертка – человек». То есть, берем отвертку и, прикасаясь пальцем к контактной металлической пластине, вставляем «жало», например, в один из контактов розетки. Появление световой индикации свидетельствует о наличии напряжения.

Для определения наличия напряжения с помощью индикаторной отвертки со светодиодной лампой, не нужно прикасаться к металлической контактной пластине сверху. Светодиодная лампа загорается сама при касании к проводу, находящемуся под напряжением.

Для определения наличия фазы или напряжения в изолированном проводе либо проводе, находящемся в стене, необходимо взять отвертку со светодиодной лампой за «жало» и поднести верхнюю торцевую часть корпуса к изоляции провода или к стене, где предположительно заложен провод. При наличии фазы (напряжения), светодиодная лампа загорится.

Для определения места повреждения провода также берем отвертку за «жало», а торцевую часть корпуса подносим к проводу, не прикасаясь к нему, и водим вдоль провода. В том месте, где погас светодиод, провод поврежден.

Для проверки целостности цепи необходимо отключить исследуемый прибор от напряжения, палец прижать к контактной металлической пластине индикаторной отвертки, а «жалом» отвертки прикоснуться к одной из клемм, другую клемму замыкаем, касаясь пальцем свободной руки. Если сеть цела – загорится светодиод, в противном случае индикатор не отреагирует.

Чтобы определить фазный провод в розетке с помощью электронной отвертки-индикатора, необходимо отключить питание в сети и «жалом» отвертки прикоснуться к одному из контактов. При наличии фазы появится звуковой сигнал, а на дисплее отобразятся соответствующие показатели.

Чтобы определить место обрыва электропровода с помощью электронной отвертки-индикатора, необходимо включенный индикатор медленно вести вдоль маршрута прохождения электропровода: от распределительных коробок к розеткам. В месте обрыва провода индикаторная лампа погаснет.

Рекомендуем прочесть: пресс клещи для опрессовки гильз.

Светодиодный индикатор нагрузки переменного тока трансформатора тока

Трансформатор тока (ТТ) — это простое, практичное и недорогое средство обнаружения наличия переменного тока. Определение тока нагрузки, а не приложенного напряжения — лучший метод определения нормальной работы, поскольку нагрузка (например, двигатель или нагреватель) может быть отключена или неисправна иным образом. Здесь описаны две схемы — первая может быть адаптирована для известного и фиксированного тока нагрузки, а вторая подходит для широкого диапазона токов.

Что такое трансформатор тока (ТТ)?

ТТ обычно представляет собой трансформатор с тороидальным сердечником и отверстием для одного витка (или нескольких витков, если требуется), а не для первичной обмотки. Вторичная обмотка часто имеет 1000 или 2000 витков. Некоторые из них, предназначенные для контрольно-измерительной аппаратуры панели переключателей с панельными измерителями, имеют вторичную обмотку 5 А. Трансформаторам тока требуется резистивная нагрузка (балласт) для вывода желаемого напряжения сигнала. Избегайте работы с ними без нагрузочного резистора, поскольку они могут создавать саморазрушающееся напряжение порядка нескольких кВ.Как и все магнитные трансформаторы, они работают только от переменного тока.

Для измерения постоянного тока см. Схему по этой ссылке.

Схемы

Замечательные свойства трансформатора тока

• Минимальное падение напряжения — работает холодно даже при нагрузке 100 А
• Собственная изоляция — использование даже в системах с высоким напряжением — предотвращает поражение электрическим током
• Прочный и надежный
• Недорого, если покупать излишки — в остальном не дешево
• Простая опорная схема

Мой CT

Мой трансформатор тока — странный шар из моего мусорного ящика — он имеет вторичную обмотку на 550 витков и изначально предназначался для обратной связи по току в приводах переменного тока.
Избыточные трансформаторы тока часто имеют вторичную обмотку на 1000 или 2000 витков. Это означает, что он делит входной ток на это число (обозначаемое как «N»).

Купите этот CT на eBay — он нужен каждому экспериментатору в его сумке с трюками

Избегайте трансформаторов тока с вторичной обмоткой на 5 А, если у вас нет амперметра переменного тока с подвижной пластиной на 5 А.

Минимальный порог тока

Хотя они отлично работают при высоких токах, я не смог заставить их зажечь светодиод с током ниже 1.5А (1,5 ампер-витка) на первичной обмотке. КТ, предназначенный для контрольно-измерительной аппаратуры, вероятно, будет лучше. Причина этого в том, что требуется небольшой ток просто для намагничивания стального магнитного сердечника, и этот уровень необходимо превысить, прежде чем будет реализован какой-либо заметный выход.

Контур 1

Это наиболее простое приложение, но оно обычно ограничивается обнаружением фиксированного переменного тока. Балластный резистор (R1) должен быть рассчитан на требуемый первичный ток.Один светодиод может работать через двухполупериодный выпрямитель, или два светодиода могут быть подключены встречно параллельно. Белые светодиоды рекомендуются из-за их высокой эффективности.

Контур 2

Эта схема имеет активный балласт, поэтому ее можно использовать в широком диапазоне токов. Активный балласт — это просто шунтирующий регулятор напряжения, который шунтирует избыточный ток, чтобы напряжение не становилось слишком высоким для светодиода. Транзистор Q1 включает шунтирующий стабилизатор, когда напряжение на R4 превышает 0.6В. Таким образом, делитель напряжения шунтирующего регулятора (R1 и R2) не перегружает сигнал в условиях небольшой нагрузки. Когда Q1 включается, он подает полное напряжение на делитель, а регулятор использует Vbe Q2 в качестве опорного напряжения. Это грубовато, но очень практично и просто для этого приложения. Номинальный ток соединения композитного транзистора (Q2 и Q3) составляет примерно 100 мА без радиатора. На осциллографах видны два режима работы: один фиксируется при высоком токе, а другой не фиксируется при низком токе.

Возможность интерфейса

Подключите датчик тока CT к микроконтроллеру или Arduino через оптический соединитель.

Осциллографы

Фото

Недокументированные слова и идиомы (для наших друзей по ESL)

мешок трюков — существительное — буквально мешок фокусника — в электронике, это относится к, возможно, непонятным решениям сложных проблем

odd ball — существительное — необычное или отличное от других — в электронике относится к нестандартным компонентам.Человека также можно назвать «чудаком», особенно инженера… LOL

LOL — идиома — сланговый акростих, часто используемый в текстовых сообщениях — Laugh Out Loud

Круглый стол по устойчивым водным ресурсам — текущая структура показателей

Проект Сборника от 5 февраля 2008 г., на основе проекта Основы от 20 ноября 2007 г.
http: // acwi.gov / acwi-minutes / acwi2008 / slide.lib / SWRR-Indicators-Feb05Draft-Part1and2combined_new.pdf

Индикаторы представляют собой способ измерения прогресса. Они могут предоставить метрику для понимания того, в какой степени водные ресурсы управляются для удовлетворения долгосрочных потребностей наших социальных, экономических и экологических систем. По сути, они могут помочь нам понять, придерживается ли страна устойчивого курса в управлении водными и связанными с ними ресурсами.

Круглый стол предлагает структуру из пяти частей для организации показателей устойчивости водных ресурсов, которая отражает внутреннюю взаимозависимость водных ресурсов нашей страны:

• Наличие воды
• Качество воды
• Польза и здоровье человека
• Гигиена окружающей среды
• Инфраструктура и учреждения

Под эту структуру подпадают четырнадцать категорий ключевых показателей.Другие, описанные в другом месте, охватывают экосистемные процессы и социальные или экономические факторы, влияющие на категории. См. Предварительный отчет круглого стола на http://acwi.gov/swrr/Rpt_Pubs/prelim_rpt/ для получения дополнительной информации.

1. Доступность воды: Люди и экосистемы нуждаются в достаточном количестве воды для поддержки выгод, услуг и функций, которые они предоставляют. Эти категории индикаторов относятся к общему количеству воды, доступной для использования людьми и экосистемами.

1. Возобновляемые водные ресурсы: Меры количества воды, получаемой с течением времени в результате атмосферных осадков в регионе, а также поверхностных и подземных вод, попадающих в этот регион в результате атмосферных осадков в других местах. Геологическая служба США рассматривает возобновляемые водные ресурсы как верхний предел потребления воды, который может иметь место в регионе на постоянной основе.

2. Вода в окружающей среде: Меры количества воды, остающейся в окружающей среде после забора для использования человеком.

3. Устойчивость водопользования: Показатели степени, в которой водопользование удовлетворяет текущие потребности, защищая экосистемы и интересы будущих поколений. Это может включать соотношение забираемой воды к возобновляемым источникам.

2. Качество воды

Люди и экосистемы нуждаются в воде достаточного качества для поддержки преимуществ, услуг и функций, которые они предоставляют. Эта категория индикаторов предназначена для комплексных измерений пригодности воды для использования людьми и экосистемами.

4. Качество воды для использования людьми: Меры качества воды, используемой для питья, отдыха, промышленности и сельского хозяйства.

5. Качество воды в окружающей среде: Меры качества воды, поддерживающей флору и фауну, и связанные с ними экосистемные процессы.

6. Устойчивость качества воды: Комплексные меры степени, в которой качество воды удовлетворяет потребности человека и экосистемы.

3. Польза и здоровье человека. Люди получают выгоду от использования воды и водных ресурсов, и на их здоровье могут влиять условия окружающей среды.

7. Забор и использование воды: Меры количества воды, забираемой из окружающей среды, и ее использование.

8. Использование воды людьми в окружающей среде: Показатели того, в какой степени люди используют водные ресурсы для ассимиляции отходов, транспортировки и отдыха.

9. Использование водных ресурсов, зависящих от воды: Показатели степени использования людьми таких ресурсов, как рыба и моллюски, которые зависят от водных ресурсов.

10. Здоровье человека: Показатели степени, в которой на здоровье человека может повлиять использование воды и связанных с ней ресурсов.

4. Гигиена окружающей среды. Люди используют земельные, водные и зависящие от воды ресурсы способами, которые влияют на состояние экосистем.

11. Индексы биологического состояния: Показатели здоровья экосистем.

12. Количество и качество живых ресурсов: Показатели продуктивности экосистем.

5. Инфраструктура и учреждения. Инфраструктура и институты, создаваемые сообществами, обеспечивают устойчивое использование земельных, водных и водных ресурсов.

13. Пропускная способность и надежность инфраструктуры: Меры емкости и надежности инфраструктуры для удовлетворения потребностей человека и экосистемы.

14. Эффективность институтов: Меры эффективности правовых и институциональных рамок в устойчивом управлении водными и связанными с ними ресурсами.

Загрузите последнюю версию Adobe Reader

с индикатором протекания тока

Во время зарядки гаджетов мы часто сталкиваемся с такими сценариями, когда пользователь подключает устройство, но забывает включить электричество.Хуже того, пользователь не подключает гаджет должным образом и оставляет его, надеясь, что он быстро зарядится.

Решением этих немногих и многих других проблем является схема зарядного устройства, которая также имеет индикатор заряда батареи.

Если зарядное устройство неправильно подсоединено к клеммам аккумуляторной батареи, зарядка не состоится. Если клеммы, соединительные зажимы и т. Д. Загрязнены или корродированы, ток не будет проходить в батарею. Таким образом, даже после продолжительной зарядки аккумулятор не будет полностью заряжен.Единственный способ подтвердить протекание тока — это подключить амперметр последовательно с плюсом, чтобы при прохождении тока стрелка отклонялась в зависимости от количества проходящего тока. Здесь светодиодная индикация используется для подтверждения тока, протекающего в батарею.

Схема включает в себя следующие компоненты:

1. Трансформатор

2. 1N4007 Диоды

3. Конденсатор

4. Регулятор напряжения 7815

5. Светодиоды

6.Транзистор BD139

7. Резисторы и

8. Аккумулятор 12 В

— Справочник по алгоритмам — Индикаторы

 var Abands = ABANDS (Символ символа, период int, ширина десятичного разделителя = 4, MovingAverageType movingAverageType = null, Разрешение разрешения = null, Func`2 [Data.IBaseData, Data.Market.TradeBar] selector = null)

 var ad = AD (Символ символа, Разрешение разрешения = null, Func`2 [Data.IBaseData, Data.Market.TradeBar] selector = null)

 var adosc = ADOSC (Symbol symbol, int fastPeriod, int slowPeriod, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.TradeBar] selector = null)

 var adx = ADX (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var adxr = ADXR (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var alma = ALMA (Symbol symbol, int period, int sigma = 6, decimal offset = 0.85, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var apo = APO (Symbol symbol, int fastPeriod, int slowPeriod, MovingAverageType movingAverageType, Разрешение разрешения = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var aroon = AROON (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var aroon = AROON (Символ символа, int upPeriod, int downPeriod, Разрешение разрешения = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var atr = ATR (Symbol symbol, int period, MovingAverageType type = null, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var bb = BB (Symbol symbol, int period, decimal k, MovingAverageType movingAverageType = null, Resolution resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var bop = BOP (Символ символа, разрешение разрешения = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var cc = CC (Символ символа, int shortRocPeriod = 11, int longRocPeriod = 14, int lwmaPeriod = 10, Разрешение разрешения = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var cci = CCI (Symbol symbol, int period, MovingAverageType movingAverageType = null, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var cmo = CMO (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var dch = DCH (Символ символа, int upperPeriod, int lowerPeriod, Разрешение разрешения = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var dch = DCH (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var dema = DEMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var dpo = DPO (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var ema = EMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var frama = FRAMA (Символ символа, период int, int longPeriod = 198, Разрешение разрешения = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var hma = HMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var ichimoku = ICHIMOKU (символ символа, int tenkanPeriod, int kijunPeriod, int senkouAPeriod, int senkouBPeriod, int senkouADelayPeriod, int senkouBDelayPeriod, разрешение разрешения = null)

 var kama = KAMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var kch = KCH (Symbol symbol, int period, decimal k, MovingAverageType movingAverageType = null, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var logr = LOGR (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var lsma = LSMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var lwma = LWMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var macd = MACD (Symbol symbol, int fastPeriod, int slowPeriod, int signalPeriod, MovingAverageType type = 1, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var mad = MAD (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var mass = MASS (символ символа, int emaPeriod = 9, int sumPeriod = 25, разрешение разрешения = null, Func`2 [Data.IBaseData, Data.Market.TradeBar] selector = null)

 var max = MAX (символ символа, период int, разрешение = null, селектор Func`2 [Data.IBaseData, Decimal] = null)

 var mfi = MFI (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.TradeBar] selector = null)

 var midpoint = MIDPOINT (символ символа, период int, разрешение = null, селектор Func`2 [Data.IBaseData, Decimal] = null)

 var midprice = MIDPRICE (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var min = MIN (символ символа, период int, разрешение = null, селектор Func`2 [Data.IBaseData, Decimal] = null)

 var mom = MOM (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var momersion = MOMERSION (Symbol symbol, int minPeriod, int fullPeriod, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var momp = MOMP (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var natr = NATR (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var obv = OBV (символ символа, разрешение разрешения = null, Func`2 [Data.IBaseData, Data.Market.TradeBar] selector = null)

 var ppo = PPO (Symbol symbol, int fastPeriod, int slowPeriod, MovingAverageType movingAverageType, Resolution resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var psar = PSAR (символ символа, десятичное число afStart = 0.02, десятичное afIncrement = 0,02, десятичное afMax = 0,2, разрешение разрешения = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] селектор = null)

 var rc = RC (Symbol symbol, int period, decimal k, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var roc = ROC (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var rocp = ROCP (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var rocr = ROCR (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var rsi = RSI (Symbol symbol, int period, MovingAverageType movingAverageType = 2, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var sma = SMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var std = STD (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var sto = STO (символ символа, int период, int kPeriod, int dPeriod, разрешение разрешения = null)

 var sto = STO (символ символа, период целого числа, разрешение = ноль)

 var sum = SUM (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var swiss = SWISS (Symbol symbol, int period, Double delta, SwissArmyKnifeTool tool, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var t3 = T3 (Symbol symbol, int period, decimal volumeFactor = 0.7, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var tema = TEMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var tr = TR (символ символа, разрешение = null, селектор Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] = null)

 var trima = TRIMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var trix = TRIX (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var ultosc = ULTOSC (Symbol symbol, int period1, int period2, int period3, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var var = VAR (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

 var vwap = VWAP (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.TradeBar] selector = null)

 var vwap = VWAP (символ символа)

 var wilr = WILR (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Data.Market.IBaseDataBar] selector = null)

 var wwma = WWMA (Symbol symbol, int period, Resolution Resolution = null, Func`2 [Data.IBaseData, Decimal] selector = null)

Реле общего назначения: индикатор горит слабо | FAQ | Сингапур

Основное содержание

Вопрос

Когда реле общего назначения LY2N выключены, индикатор горит слабо.В чем проблема и меры противодействия этому?

Эта проблема может быть результатом остаточного напряжения, вызванного плавающей емкостью в проводах или током утечки, когда реле выключено. Это также может вызвать сбой сброса.
Уточните у производителя кабеля, сколько плавающей емкости сохраняют кабели. Также проверьте величину тока утечки с подключенным датчиком.

При необходимости подключите спускной резистор параллельно катушке реле.

Пример: противодействие току утечки при использовании датчиков приближения и реле

Подключите спускной резистор, чтобы ток утечки, который обычно протекает через нагрузку (катушку реле), был шунтирован.

% PDF-1.4 % 6 0 obj > эндобдж xref 6 79 0000000016 00000 н. 0000001924 00000 н. 0000002312 00000 н. 0000002575 00000 н. 0000002900 00000 н. 0000003295 00000 н. 0000003632 00000 н. 0000003956 00000 н. 0000007515 00000 н. 0000008300 00000 н. 0000008687 00000 н. 0000009478 00000 п. 0000009958 00000 н. 0000010341 00000 п. 0000016500 00000 н. 0000016931 00000 п. 0000017355 00000 п. 0000017775 00000 п. 0000018106 00000 п. 0000021317 00000 п. 0000021356 00000 п. 0000021640 00000 п. 0000022758 00000 п. 0000023095 00000 п. 0000023686 00000 п. 0000023795 00000 п. 0000023817 00000 п. 0000025374 00000 п. 0000025748 00000 н. 0000026086 00000 п. 0000026637 00000 п. 0000026828 00000 п. 0000028871 00000 п. 0000029101 00000 п. 0000029427 00000 н. 0000029861 00000 п. 0000030404 00000 п. 0000030811 00000 п. 0000034034 00000 п. 0000034381 00000 п. 0000036379 00000 п. 0000036935 00000 п. 0000037334 00000 п. 0000037356 00000 п. 0000038837 00000 п. 0000038859 00000 п. 0000040362 00000 п. 0000040384 00000 п. 0000041649 00000 п. 0000042455 00000 п. 0000042591 00000 п. 0000042977 00000 п. 0000043397 00000 п. 0000047683 00000 п. 0000048198 00000 п. 0000048220 00000 н. 0000049546 00000 п. 0000049568 00000 п. 0000051011 00000 п. 0000051372 00000 п. 0000051425 00000 п. 0000051939 00000 п. 0000052120 00000 п. 0000053655 00000 п. 0000053969 00000 п. 0000053991 00000 п. 0000055379 00000 п. 0000055400 00000 п. 0000056207 00000 п. 0000057068 00000 п. 0000059745 00000 п. 0000059951 00000 н. 0000060157 00000 п. 0000064170 00000 п. 0000078908 00000 п. 0000079247 00000 п. 0000079325 00000 п. 0000002013 00000 н. 0000002291 00000 н. трейлер ] >> startxref 0 %% EOF 7 0 объект > эндобдж 83 0 объект > транслировать Hb«e«Ā p @ i bQ> 6, {* g5 [AA3 G (/ c«wbZQ`hV UzB * hS, 8n% pkk

Создание индикаторов | Microsoft Docs

• 19.08.2021
• 4 минуты на чтение

В этой статье

Применимо к:

Индикатор соответствия (IoC) является важной функцией в каждом решении для защиты конечных точек.Эта возможность дает SecOps возможность установить список индикаторов для обнаружения и блокировки (предотвращения и реагирования).

Создайте индикаторы, которые определяют обнаружение, предотвращение и исключение сущностей. Вы можете определить действие, которое должно быть выполнено, а также продолжительность применения действия, а также область действия группы устройств, к которой оно будет применяться.

В настоящее время поддерживаемыми источниками являются механизм обнаружения облака в Defender for Endpoint, механизм автоматического расследования и исправления и механизм предотвращения конечных точек (Microsoft Defender Antivirus).

Механизм обнаружения облаков

Облачный механизм обнаружения Defender for Endpoint регулярно сканирует собранные данные и пытается сопоставить установленные вами индикаторы. Когда есть совпадение, будут предприняты действия в соответствии с настройками, которые вы указали для IoC.

Механизм предотвращения конечных точек

Тот же перечень показателей соблюдается агентом по профилактике. Это означает, что если Microsoft Defender AV является основным настроенным AV, сопоставленные индикаторы будут обрабатываться в соответствии с настройками.Например, если задано действие «Оповещать и заблокировать», Microsoft Defender AV предотвратит выполнение файлов (заблокирует и исправит), и будет выдано соответствующее предупреждение. С другой стороны, если для действия установлено значение «Разрешить», Microsoft Defender AV не обнаружит и не заблокирует запуск файла.

Автоматическое расследование и исправление ведут себя одинаково. Если для индикатора задано значение «Разрешить», автоматическое расследование и устранение недостатков игнорирует для него «плохой» вердикт. Если установлено значение «Блокировать», автоматическое расследование и исправление будет рассматривать его как «плохое».

Параметр EnableFileHashComputation вычисляет хэш файла для сертификата и IoC файла во время сканирования файлов. Он поддерживает IoC-контроль хэшей и сертификатов, принадлежащих доверенным приложениям. Он будет одновременно включаться и отключаться с настройкой файла разрешения или блокировки. EnableFileHashComputation включается вручную с помощью групповой политики и по умолчанию отключено.

Текущие поддерживаемые действия:

• Разрешить
• Только оповещение
• Оповещение и блок
• Предупредить

Примечание

При использовании режима предупреждения пользователям будет предложено предупреждение, если они откроют опасное приложение.Приглашение не заблокирует им использование приложения, но вы можете предоставить настраиваемое сообщение и ссылки на страницу компании, описывающую надлежащее использование приложения. Пользователи по-прежнему могут игнорировать предупреждение и при необходимости продолжать использовать приложение. Дополнительные сведения см. В разделе Управление приложениями, обнаруженными Защитником Майкрософт для конечных точек.

Вы можете создать индикатор для:

Важно

Информация в этом разделе ( Public Preview for Automated Research and Repair Engine ) относится к предварительно выпущенному продукту, который может быть существенно изменен перед коммерческим выпуском.Microsoft не дает никаких гарантий, явных или подразумеваемых, в отношении информации, представленной здесь.

При создании нового индикатора (IoC) теперь доступно одно или несколько из следующих действий:

• Разрешить — IoC будет разрешено работать на ваших устройствах.
• Audit — при запуске IoC будет срабатывать предупреждение.
• Блокировать выполнение — IoC не будет разрешено запускаться.
• Заблокировать и исправить — IoC не будет разрешено работать, и к IoC будет применено действие по исправлению.

В таблице ниже показано, какие действия доступны для каждого типа индикатора (IoC):

Например, исходными тремя ответными действиями IoC были «разрешить», «только предупреждение» и «предупредить и заблокировать». В рамках обновления функциональность уже существующих IoC не изменится. Однако индикаторы были переименованы, чтобы соответствовать текущим поддерживаемым ответным действиям:

• Действие ответа «только предупреждение» было переименовано в «аудит» с включенной настройкой создания предупреждений.
• Ответ «предупреждение и блокировка» был переименован в «блокировать и исправить» с дополнительной настройкой генерации предупреждения.

Схема IoC API и идентификаторы угроз в предварительном поиске были обновлены в соответствии с переименованием действий ответа IoC. Изменения схемы API применяются ко всем типам IoC.

Примечание

Для индикаторов файлов создание предупреждения о действиях блока является необязательным.

Существует ограничение в 15 000 индикаторов на одного арендатора. Индикаторы файлов и сертификатов не блокируют исключения, определенные для антивируса Microsoft Defender.Индикаторы не поддерживаются антивирусом Microsoft Defender, когда он находится в пассивном режиме.

Формат импорта новых индикаторов (IoC) изменен в соответствии с новыми обновленными настройками действий и предупреждений. Мы рекомендуем загрузить новый формат CSV, который находится внизу панели импорта.
