Схему Подключения Заднего Задней Камеры К Монитору

Чувствительность съемки.

Критерии выбора

Система контроля неисправности лампа

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя. Samsung представляет Galaxy Tab S6 с обновленным S Понравилась статья?

Не лишним будет снабдить плюсовой провод дополнительным предохранителем 0,5 — 1А в цепи. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. Камера заднего хода автоматически отключается при отключении заднего хода.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Практические операции по установке видеокамеры Мы не рассматриваем установку камеры за задним стеклом автомобиля.

Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа. Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты.

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”


Нормальным считается угол обзора в — градусов. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение.

Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Варианты установки

Это всем известные как тюльпаны. Существует несколько методов доукомплектации автомобиля камерой заднего вида обзор фаворитных моделей : отдельная камера, которая подключается к штатной мультимедийной системе или без помощи других установленному экрану; набор камеры с зеркалом заднего вида, на которое при движении вспять будет выводиться изображение.

Бывают вовсе специфические способы установки из разряда тюнинга. Им трудно не только парковаться задним ходом, но и передним. Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола.

При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Разрешающая способность видеокамеры Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением х пикселей. Если в комплектации нет этого устройства — его следует приобрести отдельно.

Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально. Программки для телефона, Наличие инфракрасной подсветки.

Статья по теме: Псд на замену электропроводки

Как подключить камеру заднего вида к зеркалу с монитором

Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Пристально отнеситесь к прокладыванию проводов. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами; прикрепить к рамке номерного знака; вмонтировать в бампер.

Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.

Процесс установки

Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов. Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Здесь главное — не перепутать входы.

Установка камеры заднего вида своими руками, схема подключения

Камера – разве не отличный способ упростить себе парковку в стесненных местах? Установка камеры заднего вида своими руками не займет у вас много времени. Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида (обзор популярных моделей):

  • отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;
  • комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.

Монтаж

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

  • в плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров;
  • в ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами;
  • прикрепить к рамке номерного знака;
  • вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.

Дополнительное оборудование

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

  • двухжильный провод для питания камеры;
  • двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Способы подключения

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

Подключение камеры заднего вида к магнитоле 🚗

Автор CarAudioSupport На чтение 7 мин. Просмотров 35.9k. Обновлено

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Содержание

  1. Как выбрать камеру
  2. Как и где должна устанавливаться
  3. Порядок и схема подключения камеры заднего вида
  4. Подключение камеры заднего хода к магнитоле Pioneer
  5. Видео как подключить камеру заднего хода
  6. Заключение

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество “Вконтакте”.

Способы подключение камеры заднего вида к монитору

Подключение камер заднего вида (обзора) к монитору

В этой статье будет подробно расписано и нарисованы схемы, а также фото подключения камера заднего вида посредством проводов и беспроводных модулей, узнаете, что такое возбуждающий провод, развеем несколько заблуждений и после прочитанной статьи Ваши познания в данном вопросе будут на хорошем уровне.

Парковочные линии имеют все камеры заднего вида, также камеры выводят отзеркаленное отображение на монитор, что бы вы Ваш «мозг» видел привычное изображение, как в зеркале к которому он привык. Парковочные линии не показывают расстояние (достаточно изменить угол наклона камеры и расстояние между линиями будет уже другим), они сделаны для того, чтобы со временем Вы сами благодаря линиям адаптировались к границам машины и расстоянием до препятствий. Камеры заднего вида в качестве фронтальных камер не подходят.

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Камеры заданного вида комплектуются шнуром 5-6 метров, в случае необходимости его можно удлинить (провода не экранированы, имеют 2 жилы в простых шнурах и 3 жилы с проводом возбуждения), а также проводом питания метровой длины (две жилы, можно удлинить) для подключения к фонарю заднего хода.

Провод возбуждения (активации) -это провод, который активирует мониторы в режим заднего вида «плюсовым» током. Провод возбуждения чаще необходим для штатных магнитол и 7”-дюймовых мониторов (данный момент нужно уточнять в технических характеристиках монитора). Провод возбуждения, как правило, не требуется для мониторов 3,5” — 4,3”-дюйма и на некоторых штатных магнитолах включение заднего вида происходит по видеосигналу. Не пытайтесь «схитрить», запитывая мониторы заднего хода от провода возбуждения, так как в дальнейшем монитору потребуется больше времени на включение (нормальное включение за 0,5 секунды, через провод возбуждения потребуется порядка 3-х секунд).

Монтаж камеры заднего вида

Плохая идея устанавливать камеры заднего вида за стеклом салона авто из расчета, что так камера будет в чистоте, так как она будет сама себя бликовать, не позволит увидеть нижние границы машины, из-за большого угла обзора будет выводить изображение ненужных деталей машины. Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение. Некоторым владельцам авто можно решить вопрос чистоты камеры просто выведя дополнительную форсунку на камеру заднего вида от омывателя заднего стекла. Тут же развеем миф, что Ваша камера представляет интерес для вандалов, наркоманов. не оборвав провода ее не демонтировать, следовательно, она ничего не будет стоить в испорченном виде, а второй момент, на практике это единичные случаи, да и кто ее купит, даже если она будет целой. Задайтесь простым вопросом: вы снимаете двери, антенки, боковые зеркала, противотуманные фары, шильдики-ведь они тоже представляют интерес для вандалов. Камеры заднего вида не подходят в качестве камеры для регистратора, оставьте эту мечту в покое и не теряйте на это Ваше время. Хорошим местом для установки камеры на авто можно выбрать место рядом с подсветкой номера, хотя разнообразие видов камер заднего вида позволит выбрать и другие места для монтажа камеры заднего вида: в спойлер, в рамке номера, в бампер, в личинку замка, штатную камеру в фонарь подсветки номера.

Только при выборе камеры не забывайте, что некоторые камеры заднего обзора имеют определенное положение для монтажа, что бы не получилось перевернутым.

Способы монтажа камеры заднего вида:

  • в гнездо подсветки номера или в ручку багажника или место для камеры-ущерба машине не наносится;
  • камера в рамке номера-дырку для шнура не видна, так как она за рамкой;
  • врезная камера-по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
  • на штыре-минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
  • накладные-имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа:
  • на кронштейне удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Мониторы можно установить, как на торпеду и под потолок с помощи скотча на крепление, а также можно приобрести монитор в зеркале заднего вида, который устанавливается на штатное зеркало при помощи самозажимных лапок (получается надежно). Некоторые модели зеркал имеют настройку яркости и контрастности. 7-ми дюймовые мониторы и магнитолы способны переворачивать и зеркалить изображение. Есть модели которые устанавливаются под потолок или козырек.

Разъемы для подключения

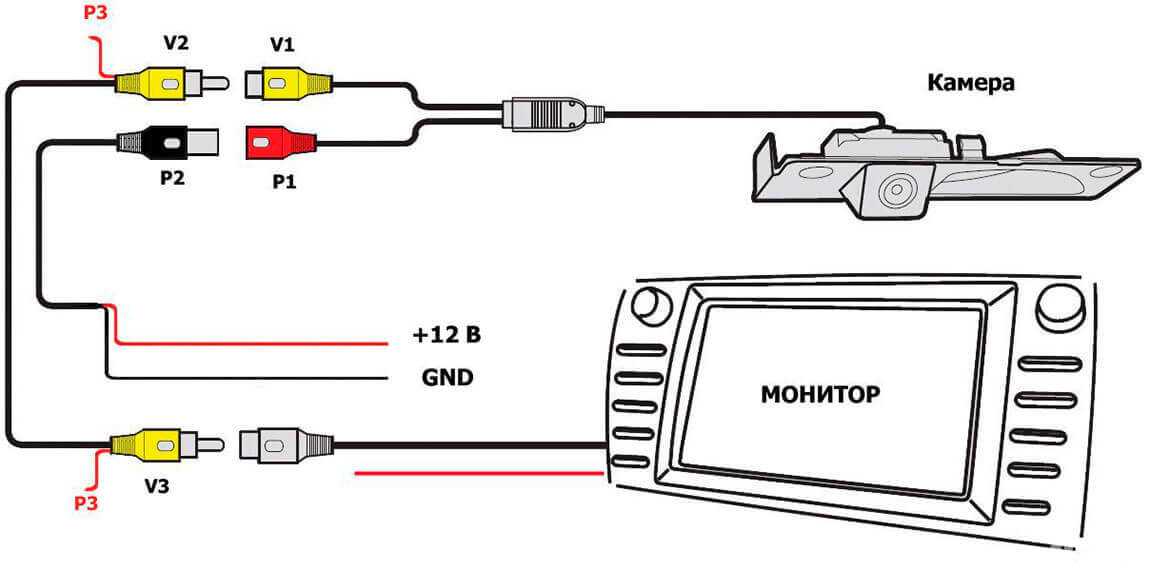

Мониторы и зеркала заднего вида имеют три штекера. Один конец отвечает за подачу питания 12В. Два других отвечают за подачу видеосигнала. При подключении одной камеры не имеет значение к желтому или белому колокольчику подключаться. Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида (может и наоборот), при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида.

Способы подключения

Подключение с помощи беспроводных модулей. Есть два вида беспроводных модулей: для RCA -колокольчик-тюльпан и 2,5мм mini — jack на 4 пина для подключения навигаторов с входом. Не надо их называть вайфаевскими или блютузными, никакого отношения к ним они не имеют, хотя и работают на той же частое 2,4ГГЦ. При подключении с помощью RCA один модуль подключается к фонарю заднего хода, а к нему уже сама камера; второй модуль подключается к питанию и монитору. Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Второй тип модулей 2,5 mini — jack для подключения навигаторов. Тут тоже самое, только модуль для навигатора устанавливается перед навигатором, а в него уже втыкается зарядка от навигатора. Часто модули даже разные по виду (производителю), взаимозаменяемые. Так же беспроводные камеры не подходят к камерам заднего вида, которые устанавливаются посредством штыря, так как в данном случае у камеры другой разъем для подключения шнура.

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер. Важный момент, при подключении простых мониторов провод возбуждения не требуется, для магнитол и мониторов 7”-дюймов он, как правило необходим, (уточняйте в характеристиках магнитолы). Если шнур не имеет провода возбуждения, то протяните параллельно ему одну жилу, которая будет подключена к фонарю заднего вида одним концом «плюсом», а вторым концом будет подключен к проводу « revers » на магнитоле.

Подключение камера заднего вида к монитору проводным способом

Принудительное подключение камер заднего вида можно производить с помощью подачи питания по проводу возбуждения или пуская параллельно провод, который будет иметь собственное питание, при этом у Вас не должно иметься схемы включения камеры от фонарей заднего хода. Данный способ подключения полезен для водителей автобусов и грузовиков, которые не имеют зеркало заднего вида. Тут камера заднего вида выступает в качестве зеркала заднего вида.

Подключение фронтальной камеры. Камера подключается к постоянному питанию авто (разводке магнитолы или фонарю подсветки салона). Подключение питания камеры находится в другом конце от камеры, можно предварительно установить выключатель. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. У фронтальных камер часто не имеется парковочных линий, так как их применяют для обгона. Про наличие парковочных линий у фронтальных камер уточняйте сразу при покупке. Так же есть задние камеры которые работают точно по такому принципу.

Еще несколько типов камер. Камеры, способные работать в качестве камеры заднего вида или фронтальной камеры, имеют петлю, после перерезания которой можно отключить парковочные линии и зеркальность. Так же есть камеры, которые при нажатии кнопки отключают зеркальность.

Подключение штатных камер мало чем отличается от подключения камер заднего вида. Разница лишь в том, что у штатных камер идет дополнительные контакты для подсветки номера, которые подключаются к проводам подсветки номера, светодиодная подсветка встречается белого и желтого цвета, ее может и не быть совсем, если камера устанавливается в ручке багажника или на штатное место, встречается вариант, где подсветка сохраняется, а в нее вставляется родной патрон подсветки с лампочкой от авто.

Подключение зеркал и мониторов происходит к 12В на постоянной основе от питания машины, при этом они не подают признаков работы и включаются автоматически при заднем ходе, когда на них приходит команда по шнуру от камеры заднего вида. Не путайте плюс и минус.

Надеюсь статья про камеры заднего вида оказалась для Вас полезной.

http://avtodroid.ru

Как подключить камера заднего вида для авто. Ставим камеру заднего вида с откидным монитором и омывателем

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

  1. Красный провод «+» на фонарь заднего хода.
  2. Желтый провод «+» на тюльпан видео сигнала.
  3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

  • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
  • камера в рамке номера
    — дырку для шнура не видна, так как она за рамкой;
  • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
  • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
  • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
  • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

  • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
  • Оплётку от штатного к оплётке от разрезанного новой камеры
  • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
  • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

Схема подключения все же практически одинакова у всех моделей, уточнения требует лишь, куда установить камеру заднего вида. Ясно и то, что этот аппарат в условиях современного транспортного движения становится просто незаменимым на дорогах и значительно упрощает водителям жизнь.

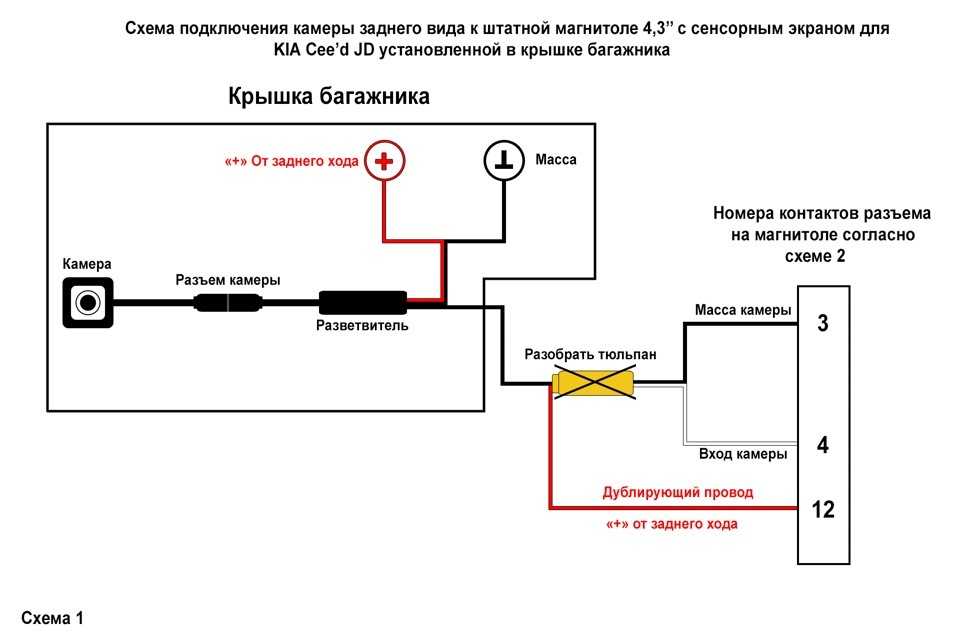

Схема подключения камеры заднего вида

  • В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается. У нас есть 3 провода — чёрный («минус»), красный («плюс»), жёлтый («видео»). Наша задача подсоединить желтый разъём к входу монитора или телевизора. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод.
  • Если вы хотите, чтобы монитор автоматически включался, когда машина едет назад, подключите специальный провод к лампам заднего хода. Такой провод предусмотрен в тех моделях, которые имеют подобную функцию. Внимательно отнеситесь к проводам, не перепутайте, так как это чревато испорченной аппаратурой если в вашей модели не имеется соответствующая защита, когда гаджет просто не работает.
  • У многих моделей камер есть провода-«выходы». Вам просто необходимо подключить коаксиальный видеокабель. Шнур питания так же имеется.
  • Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы. Некоторые изготовители позаботились о тех покупателей, которые не знают, как подключить камеру заднего вида и поэтому упростили задачу, реализовав стандартный RCA-разъём известный всем как «тюльпан». Его просто необходимо подключить к видеовходу на магнитоле.

Питание камеры

Питание камеры осуществляется при помощи электрического тока со стабилизированным выпрямленным напряжением 12 В и силой не более 0,7Ам. У некоторых моделей предусмотрена защита от короткого замыкания на выходах. Помните, что по инструкции к эксплуатации данный прибор прослужит долго, если соблюдать температурный режим от +10°С до +40°С и влажность воздуха не превышает 80%.

Видеосигнал от камеры к телевизору, портативному DVD-проигрывателю и т. п. проходит через обычный коаксиальный кабель. Эти кабелем пользуются в повседневной жизни для того, чтобы подключить обычную телеаппаратуру.

Назначение и работа камер заднего вида

Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством, идущим сзади.

Камера очень миниатюрная, диаметром в районе 2 сантиметров с углом обзора, составляющем почти 180°. Камеры транслируют достаточно чёткое цветное изображение. При чувствительности не менее 0,1 люкса, реально рассмотреть предметы и в темноте. Камеры производят во влагозащитном исполнении.

Купив камеру, не забудьте проверить ее на наличие деффектов прямо в магазине. Все эти неопровержимые достоинства камер дальнего вида делают их весьма популярными среди водителей, особенно в городах, с интенсивным дорожным движением.

Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

Какими бывают парковочные камеры

Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

Различия между камерами заднего и переднего вида

И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

Особенности и характеристики автомобильных парковочных камер

При выборе парковочной камеры учитывают следующие особенности:

  • конструкция (оформление) камеры,
  • стандарт видеосигнала,
  • формат отображения (зеркальный или обычный),
  • способ подключения к монитору,
  • угол обзора,
  • светочувствительность,
  • инфракрасная подсветка,
  • динамическая разметка.
Конструктивное оформление и стандарт видеосигнала

Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.


Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.


Универсальную камеру можно установить на любую поверхность

Разновидность универсальной — камера, встроенная в рамку регистрационного номера.


Встроенная в рамку номера камера — одна из разновидностей универсального оформления

Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

Таблица: преимущества и недостатки парковочных камер заднего вида
Способы подключения к монитору

Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.


Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник — ресивером

Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство : планшет или магнитолу Андроид.

Светочувствительность и инфракрасная подсветка

Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

Угол обзора и динамическая разметка

Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.


Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

Леонид Попов

www.drive.ru

Видео: обзор камер заднего вида

Подключение парковочной камеры

Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

  • магнитолу,
  • автомобильный телевизор,
  • видеорегистратор,
  • навигатор,
  • отдельный монитор,
  • зеркало заднего вида со встроенным монитором,
  • планшет, смартфон и другие мобильные гаджеты.
Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.


Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.


К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.


Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.


Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.


Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Как установить проводную камеру и подключить к магнитоле автомобиля

Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

  • набор ключей,
  • отвёртки,
  • съёмник панелей,
  • изоляционная лента,
  • пластиковые хомуты для крепления проводов,
  • провода и разъёмы,
  • дрель со сверлом,

Последовательность работ


Камера заднего вида — одна из электронных систем предупреждения наличия невидимого препятствия сзади автомобиля. Установка камеры может производиться в простейшем случае на корму автомобиля, в рамку номерного знака или в специальное штатное место, предусмотренное заводом-производителем.

Камеру заднего вида можно установить в рамку номерного знака

В качестве монитора для камеры заднего вида может быть использовано:

  • с монитором, которое сочетает выполнение сразу нескольких функций: собственно зеркального отражения, экрана заднего вида и беспроводной гарнитуры;
  • монитор на торпеду. Главное его преимущество кроется в том, что его можно поставить на любое удобное для глаз место, а также использовать как постоянный рабочий экран заднего вида;
  • навигатор, который сочетает в себе функции навигатора и монитора. Для передачи видеосигнала необходим переходник с RCA на mini-jack или беспроводный модуль. Одним из его недостатков, если его так можно назвать, является период срабатывания — около 2 сек тогда, как для простого автомобильного монитора требуется порядка полсекунды;
  • планшет;
  • штатная магнитола.

Видеоролик о камере заднего вида

По своей модификации могут быть универсальными, которые подходят всем маркам автомобилей и штатными, ориентированными на определенную модель автокара. При выборе камеры необходимо в первую очередь обращать внимание на ее размеры и разрешение видеопотока. Чем оно выше, тем лучшего качества картинка будет отображаться на экране монитора.

Независимо от своей разновидности, принцип подключения видеокамеры примерно, поэтому сделать это можно самостоятельно.

Как подключить камеру заднего вида к зеркалу с монитором

Вывод видеоинформации на — наиболее оптимальный и удобный вариант. Это позволит совместить зеркальное изображение с картинкой парковочной камеры. Следует обратить внимание на то, что специалисты рекомендуют устанавливать камеру заднего вида в правый флакон подсветки номера, поскольку при парковке к правому бордюру водитель будет располагать лучшим обзором.

Первым делом необходимо снять обивку багажного отделения, правую заднюю стойку и разобрать дверцу багажника. После проделанного вставляем видеокамеру в крышку плафона, которая имеется в комплекте с камерой. На следующем этапе необходимо проложить проводку (тюльпан).

Зачастую провода может не хватить, поэтому целесообразно будет запастись им заранее.

Через заглушку в ручке багажника протягиваем провода, после чего можно обратно прикрутить ее на место. Она больше не понадобиться.

Провод следует прокладывать через штатную проводку пятой двери. При помощи проволоки протаскиваем в салон два провода: «+» и «видеосигнал». Провод «+» прокладываем до заглушки проводки правого заднего фонаря, «видеосигнал» вытягиваем поближе к зеркалу заднего вида. Снимаем штатное зеркало и подключаем его обновленный вариант с монитором. При этом красный плюсовый провод от монитора и зеленый, управляющий (отвечает за включение камеры) скручиваем с бело-зеленым проводом на фишке правого фонаря. Саму проводку маскируем на потолке или проводим по порогам автомобиля.

Подключаем камеру заднего вида к штатной магнитоле и планшету

Наиболее распространенным вариантом является к автомагнитоле «пионер». Как уже выяснилось выше, камера заднего хода имеет три провода: плюсовый для подключения питания, отрицательный и отвечающий за видео изображение. Положительный и отрицательный провода необходимо подключить к фонарю заднего хода. Таким образом, камера будет срабатывать только при включении задней передачи скорости. Практически все модели видеокамер рассчитаны на непродолжительное время действия, постоянный режим работы выводит их из строя.


Часто камеру заднего вида подключают к магнитоле

Выполняя, следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки. Некоторые модели камеры оснащены предохранителем. Поэтому при монтаже разумно будет обезопасить прибор от короткого замыкания, используя предохранитель номиналом 0,5 А.

Провод, отвечающий за подачу видеосигнала, подключаем одним разъемом к камере, а другим к выходу автопроигрывателя. В случае, если магнитола не имеет специального разъема, следует подключить кабель к выводу «video in». В завершение подключения необходимо тщательно изолировать места соединения кабелей и проверить работу системы во всех режимах.

Для того, чтобы подключить видеокамеру к планшету, необходимо установить на нем специальную программу «RFK WIFI». При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Видеоустройство крепится в штатное, заранее предусмотренное место. Можно также ее закрепить над номерным знаком при помощи саморезов.

Установка видеокамеры к навигатору и видеорегистратору

Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей. Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

Преимущества очевидны. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, — эргономичность, которая проявляется в отсутствии загроможденности пространства. И, в-третьих — простота и легкость в эксплуатации.

Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.


Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.

Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

Необходимо соединить кабель питания камеры с кабелями заднего фонаря. Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.


Видеокамера в навигаторе — это простота эксплуатации

Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

Красный провод является положительным, а черный отрицательным. Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля. И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

Моделей видеокамер заднего вида великое множество. В специализированном магазине вы можете приобрести камеру вкупе с установочным комплектом и инструкцией. Ориентироваться при выборе можно на фирму-производителя, цену, отзывы о камере, рекомендации продавца, способ подключения – проводной и беспроводной и т.д. В качестве камеры заднего обзора может использоваться только соответствующая модель, она же не может быть фронтальной, не перепутайте при покупке. Для установки и подключения камеры вам потребуется автомагнитола с хорошим монитором и возможностью подключения видеокамеры. Проводные модели камер имеют три провода: черный – он практически всегда означает «минус», красный — «плюс», желтый – для подключения и передачи самого видеосигнала. Расположите камеру в удобном месте на задней части автомобиля, желательно по центру. Например, можно установить камеру под или над номером. В некоторых моделях автомобилей специально предусмотрено углубление под установку камеры, даже если она не входит в штатную комплектацию авто. Не устанавливайте камеру за стеклом автомобиля, это бессмысленно, т.к. изображение будет бликовать, не будет видно нижней границы, зато из-за большого угла обзора появится много лишних деталей.


Провода на плюс и минус подключаются к соответствующим проводам фонаря заднего хода. Отсюда вытекает, что камера обзора будет работать и передавать видеосигнал только при включении задней передачи. Большинство камер рассчитаны только на кратковременную работу, если подключить их к постоянному источнику питания, это автоматически многократно сократит срок их службы. Не перепутайте провода при подключении, так как это может вывести из работы камеру или магнитолу, либо оба прибора одновременно. При включении заднего хода камера автоматически включится и передаст видеоизображение на монитор, так что никаких дополнительных манипуляций производить не нужно. Также автоматически камера выключится при смене хода.


Желтый провод, передающий видеосигнал, одним разъемом подключаете к камере, а другим — к соответствующему входу на магнитоле. Определить нужный разъем поможет инструкция к магнитоле, если таковая есть в наличии, либо ориентируйтесь на надпись: video in. Провод от камеры через весь автомобиль желательно протягивать под обшивкой таким образом, чтобы не повредить его при дальнейшей эксплуатации автомобиля, например, по полу вдоль борта автомобиля.


В случае если вы приобрели камеру заднего обзора с беспроводной передачей сигнала, подключите камеру аналогичным образом к питанию от заднего фонаря. Передатчик видеосигнала подсоедините к камере, а приемник — к магнитоле, используя тот же разъем video in. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.


Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.

Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

Какими бывают парковочные камеры

Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

Различия между камерами заднего и переднего вида

И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

Особенности и характеристики автомобильных парковочных камер

При выборе парковочной камеры учитывают следующие особенности:

  • конструкция (оформление) камеры,
  • стандарт видеосигнала,
  • формат отображения (зеркальный или обычный),
  • способ подключения к монитору,
  • угол обзора,
  • светочувствительность,
  • инфракрасная подсветка,
  • динамическая разметка.
Конструктивное оформление и стандарт видеосигнала

Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.

Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.

Разновидность универсальной — камера, встроенная в рамку регистрационного номера.

Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

Таблица: преимущества и недостатки парковочных камер заднего вида
Способы подключения к монитору

Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.

Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

Светочувствительность и инфракрасная подсветка

Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

Угол обзора и динамическая разметка

Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.

Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

Леонид Попов

www.drive.ru

Видео: обзор камер заднего вида

Подключение парковочной камеры

Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

  • магнитолу,
  • автомобильный телевизор,
  • видеорегистратор,
  • навигатор,
  • отдельный монитор,
  • зеркало заднего вида со встроенным монитором,
  • планшет, смартфон и другие мобильные гаджеты.
Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:


Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Принудительное включение камеры

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:


Как установить проводную камеру и подключить к магнитоле автомобиля

Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

  • набор ключей,
  • отвёртки,
  • съёмник панелей,
  • изоляционная лента,
  • пластиковые хомуты для крепления проводов,
  • провода и разъёмы,
  • дрель со сверлом,

Последовательность работ

  1. Отключите минусовую клемму (корпус) от аккумуляторной батареи.
  2. Определите место установки камеры по критериям максимального обзора пространства за автомобилем и скрытности устройства от посторонних глаз.
  3. Продумайте, каким образом проложить к выбранному месту монтажа камеры провод от фонаря заднего хода и видеокабель к магнитоле. Места соединения проводов по-возможности выбирайте в разъёмах, избегая сростков. Трассу прокладки определите вблизи остальных жгутов бортовой проводки, ориентируясь на минимальные трудозатраты по демонтажу и восстановлению обшивки салона и багажника.
  4. Пробросьте видеокабель и провода вдоль намеченной трассы, не закрепляя и не укладывая под обшивку.
  5. Освободите доступ к разъёмам магнитолы и заднего фонаря.
  6. Соберите электрическую схему подключения камеры к магнитоле.
  7. Подключите аккумулятор, проверьте работоспособность схемы по наличию картинки от камеры на мониторе. Устраните мешающие нормальной работе недостатки. Отключите минусовую клемму аккумулятора.
  8. При необходимости просверлите отверстие и установите камеру.
  9. Ослабьте крепления или полностью снимите мешающие прокладке проводов элементы обшивки.
  10. Уложите провода под обшивку.
  11. Восстановите соединения схемы, нарушенные во время прокладки проводов.
  12. Проверьте работоспособность камеры по картинке на мониторе, не закрепляя провода и обшивку.
  13. При отсутствии недостатков отключите аккумуляторную батарею от корпуса, закрепите провода и восстановите обшивку.

Проверка и настройка парковочной камеры

  1. Включите питание и заднюю передачу. На экране монитора должно появиться зеркальное изображение объектов позади автомобиля и линии динамической разметки.
  2. При отсутствии картинки проверьте надёжность контактов и состояние проводов. Особое внимание обратите на качество обжимки штырей разъёмов и других соединений.
  3. Проверьте включение и выключение картинки в зависимости от положения рычага переключения передач.
  4. При отсутствии зеркального отображения или разметки изучите инструкцию изготовителя и включите опции.
  5. Оцените картинку. При необходимости откорректируйте положение камеры, направьте её таким образом, чтобы на мониторе отображался весь участок, необходимый для безопасного маневрирования.
  6. Запомните или попросите помощника отметить на местности положение линий динамической разметки.
  7. Измерьте и запишите реальное расстояние от автомобиля до отметок разметки, что в дальнейшем пригодится во время эксплуатации автомобиля.

Видео: установка камеры заднего вида

Камера заднего вида — полезное дополнение штатного оборудования автомобиля. Маленькое устройство помогает избежать больших неприятностей. Установить камеру своими руками несложно, а выгоды очевидны.

Вы купили камеру, теперь возникает вопрос, как самостоятельно ее правильно подключить?

Рассмотрим подключение на примере универсальной камеры , разницы нет в подключении универсальной камеры или камеры заднего вида для установки в штатное место (обычно это подсветка государственного регистрационного номера).

Штатные камеры заднего вида, могут иметь в своей конструкции собственную подсветку государственного регистрационного номера, и оснащаются дополнительно парой проводов (красный плюс (+) и черный(-) минус). Данные провода должны подключаться к проводам питания штатной подсветки государственного номера, обычно это провода подсветки, вместо которого устанавливается камера заднего вида

Рассмотрим комплектацию купленной камеры заднего вида.

На фото 1 видно, что камера заднего вида имеет один кабель для подключения питания, другой для подключения кабеля для передачи видео сигнала с камеры заднего вида на экран (модели, навигатора и т.д).

В зависимости от производителя камер заднего вида, камеры могут комплектоваться двумя видами необходимых проводов для подключения

На фото 2 представлен комплект проводов, кабель питания камеры заднего вида и кабель для передачи видеосигнала от камеры на экран (модели, навигатора и т.д), также видим, что видеокабель не имеет управляющего провода.


На фото 3 представлен комплект проводов, кабель питания камеры заднего вида и кабель для передачи видеосигнала от камеры на экран (модели, навигатора и т.д), в данном случае кабель для передачи видео сигнала имеет управляющий провод.

1 октября 2012 Вы купили камеру, теперь возникает вопрос, как самостоятельно ее правильно подключить? Рассмотрим подключение на примере универсальной камеры, разницы нет в подключении…

Рассмотрим в данной статье подробно, как выбрать необходимое оборудование, подключить его без профессиональных навыков, а также какие способы установки доступны на сегодняшний день.

Выбор камеры заднего вида

Современные производители предлагают большой выбор самых разнообразных камер заднего наблюдения для автомобилей. Большая часть из них — это устройства из Китая, которые, однако, по своему качеству иногда не уступают флагманам.

Для того чтобы сделать правильный выбор и подобрать оптимальную камеру для автомобиля, необходимо обратить внимание на следующие параметры:

  • цена — стоимость для любого покупателя является одним из основных критериев. В случае с данными гаджетами цена на продукт может отличаться в несколько раз, в зависимости от производителя. Если вы выбираете камеру только для того, чтобы изредка ей пользоваться, то не стоит рассматривать предложения с высоким разрешениям за большие деньги. Выберите среднюю ценовую категорию;
  • разрешение — основной параметр, от которого во многом зависит качество картинки на мониторе. Чем выше данный показатель, тем лучше будет работать устройство, однако, как мы уже упоминали выше, далеко не всем нужна суперкачественная картинка;
  • чувствительность к освещению — очень важный параметр для городских жителей северных регионов, а также в городах, где есть проблема с освещением дорог. При низкой чувствительности, после наступления темноты, камера практически перестает выполнять основные функции даже при высоком разрешении;
  • угол обзора — каждый владелец автомобиля сам выбирает, насколько градусов необходимо, чтобы поворачивалась камера. Как правило, производители предлагают варианты от 120 градусов до 180. Если вы не уверены, какой именно вам нужен, то можно остановиться на среднем варианте;
  • наличие монитора — если в вашем автомобиле нет встроенного монитора, то камеры лучше выбирать в комплекте с монитором для вывода изображения.

Способы установки камеры заднего вида

Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:

  • камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;
  • камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало. Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.

Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.

Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, без прикуривателя.

Не знаете, ? Тогда обязательно прочитайте очень интересную и познавательную статью нашего автора.

Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:

  • плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
  • в ручку багажника. Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;
  • закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.

Выбрать вариант установки камеры заднего вида можно, как самостоятельно, так и при помощи специалистов, которые учтут особенности автомобиля, а также высоту подвески и характеристики дорог в регионе.

Необходимые инструменты и материалы

Просто купить камеру не всегда бывает достаточно. Подключение камеры заднего вида своими руками подразумевает необходимость дополнительных инструментов и некоторых материалов.

В первую очередь, многие владельцы автомобилей забывают про то, что перед установкой машину и особенно место крепления необходимо тщательно очистить. Можно воспользоваться услугами профессионально мойки или самостоятельно убрать пыль и грязь. Если пропустить данный шаг, то крепление может плохо зафиксироваться.

Также, в зависимости от вида крепления и способа установки, необходимо уточнить, какие дополнительные детали вам понадобятся. Это могут быть:

  • саморезы;
  • кабели;
  • переходники;
  • шнуры;
  • блоки питания и т. д.

Уточнять необходимо конкретно для выбранной модели камеры заднего вида. Некоторые производители предоставляют в комплекте все детали для самостоятельного монтажа.

Этапы монтажа камеры заднего вида

Рассмотрим подробную инструкцию, как установить камеру заднего вида в случае выбора места над задним бампером машины, с подсоединением ко встроенному монитору Pioneer.

Подготовка места для установки камеры

Выбранное место для подключения камеры имеет несколько преимуществ. В первую очередь — широкий угол обзора и отсутствие мешающих деталей. Однако есть и минус. Камера остается «на улице» и доступна посторонним людям. Поэтому этот вариант подойдет для владельцев автомобилей с гаражами, или же если блок над госномерами более утоплен, тем самым создается место, чтобы спрятать камеру. Предварительно необходимо закрепить кронштейн камеры, просверлив 4 отверстия для крепления и 1 — для провода питания.

Подключение питания

Наиболее ответственный этап — подключение к общей сети электричества автомобиля. Если у вас нет опыта подобных работ, то лучше обратиться к специалисту, дабы не испортить устройство. Если же понимание общее как и что работает есть, то необходимо следовать данным этапам.

У любой камеры есть два провода: для питания и для передачи видеосигнала. Так как большая часть камер имеет короткие провода, то их необходимо удлинить таким образом, чтобы они доставали до монитора. Удлинители часто входят в комплект.

Питание чаще всего подключается к задним фонарям. Таким образом одновременно со включением заднего хода будет включаться и камера.

Проводка кабелей в салоне автомобиля

Все провода необходимо провести по багажнику и салону, спрятав их, во избежание обрывов. Сделать это можно двумя способами: либо закрепить все под обшивку, либо зафиксировать провода специальными фиксаторами.

Преимущество первого варианта — провода не будут видны, однако данный метод требует более детального и масштабного разбора автомобиля, что хотят далеко не все.

Второй способ легче и быстрее, но полноценной гарантии отсутствия обрывов нет.

Схема подключения штатной камеры заднего вида. Подключение и монтаж камеры заднего вида.

Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

Схема подключения все же практически одинакова у всех моделей, уточнения требует лишь, куда установить камеру заднего вида. Ясно и то, что этот аппарат в условиях современного транспортного движения становится просто незаменимым на дорогах и значительно упрощает водителям жизнь.

Схема подключения камеры заднего вида

  • В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается. У нас есть 3 провода — чёрный («минус»), красный («плюс»), жёлтый («видео»). Наша задача подсоединить желтый разъём к входу монитора или телевизора. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод.
  • Если вы хотите, чтобы монитор автоматически включался, когда машина едет назад, подключите специальный провод к лампам заднего хода. Такой провод предусмотрен в тех моделях, которые имеют подобную функцию. Внимательно отнеситесь к проводам, не перепутайте, так как это чревато испорченной аппаратурой если в вашей модели не имеется соответствующая защита, когда гаджет просто не работает.
  • У многих моделей камер есть провода-«выходы». Вам просто необходимо подключить коаксиальный видеокабель. Шнур питания так же имеется.
  • Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы. Некоторые изготовители позаботились о тех покупателей, которые не знают, как подключить камеру заднего вида и поэтому упростили задачу, реализовав стандартный RCA-разъём известный всем как «тюльпан». Его просто необходимо подключить к видеовходу на магнитоле.

Питание камеры

Питание камеры осуществляется при помощи электрического тока со стабилизированным выпрямленным напряжением 12 В и силой не более 0,7Ам. У некоторых моделей предусмотрена защита от короткого замыкания на выходах. Помните, что по инструкции к эксплуатации данный прибор прослужит долго, если соблюдать температурный режим от +10°С до +40°С и влажность воздуха не превышает 80%.

Видеосигнал от камеры к телевизору, портативному DVD-проигрывателю и т. п. проходит через обычный коаксиальный кабель. Эти кабелем пользуются в повседневной жизни для того, чтобы подключить обычную телеаппаратуру.

Назначение и работа камер заднего вида

Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством, идущим сзади.

Камера очень миниатюрная, диаметром в районе 2 сантиметров с углом обзора, составляющем почти 180°. Камеры транслируют достаточно чёткое цветное изображение. При чувствительности не менее 0,1 люкса, реально рассмотреть предметы и в темноте. Камеры производят во влагозащитном исполнении.

Купив камеру, не забудьте проверить ее на наличие деффектов прямо в магазине. Все эти неопровержимые достоинства камер дальнего вида делают их весьма популярными среди водителей, особенно в городах, с интенсивным дорожным движением.

Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

Какими бывают парковочные камеры

Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

Различия между камерами заднего и переднего вида

И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

Особенности и характеристики автомобильных парковочных камер

При выборе парковочной камеры учитывают следующие особенности:

  • конструкция (оформление) камеры,
  • стандарт видеосигнала,
  • формат отображения (зеркальный или обычный),
  • способ подключения к монитору,
  • угол обзора,
  • светочувствительность,
  • инфракрасная подсветка,
  • динамическая разметка.
Конструктивное оформление и стандарт видеосигнала

Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.


Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.


Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.


Универсальную камеру можно установить на любую поверхность

Разновидность универсальной — камера, встроенная в рамку регистрационного номера.


Встроенная в рамку номера камера — одна из разновидностей универсального оформления

Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

Таблица: преимущества и недостатки парковочных камер заднего вида
Способы подключения к монитору

Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.


Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник — ресивером

Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

Светочувствительность и инфракрасная подсветка

Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

Угол обзора и динамическая разметка

Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.


Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

Леонид Попов

www.drive.ru

Видео: обзор камер заднего вида

Подключение парковочной камеры

Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

  • магнитолу,
  • автомобильный телевизор,
  • видеорегистратор,
  • навигатор,
  • отдельный монитор,
  • зеркало заднего вида со встроенным монитором,
  • планшет, смартфон и другие мобильные гаджеты.
Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:


Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.


Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.


К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.


Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.


Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.


Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:


Как установить проводную камеру и подключить к магнитоле автомобиля

Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

  • набор ключей,
  • отвёртки,
  • съёмник панелей,
  • изоляционная лента,
  • пластиковые хомуты для крепления проводов,
  • провода и разъёмы,
  • дрель со сверлом,

Последовательность работ


Камера заднего вида — одна из электронных систем предупреждения наличия невидимого препятствия сзади автомобиля. Установка камеры может производиться в простейшем случае на корму автомобиля, в рамку номерного знака или в специальное штатное место, предусмотренное заводом-производителем.

Камеру заднего вида можно установить в рамку номерного знака

В качестве монитора для камеры заднего вида может быть использовано:

  • с монитором, которое сочетает выполнение сразу нескольких функций: собственно зеркального отражения, экрана заднего вида и беспроводной гарнитуры;
  • монитор на торпеду. Главное его преимущество кроется в том, что его можно поставить на любое удобное для глаз место, а также использовать как постоянный рабочий экран заднего вида;
  • навигатор, который сочетает в себе функции навигатора и монитора. Для передачи видеосигнала необходим переходник с RCA на mini-jack или беспроводный модуль. Одним из его недостатков, если его так можно назвать, является период срабатывания — около 2 сек тогда, как для простого автомобильного монитора требуется порядка полсекунды;
  • планшет;
  • штатная магнитола.

Видеоролик о камере заднего вида

По своей модификации могут быть универсальными, которые подходят всем маркам автомобилей и штатными, ориентированными на определенную модель автокара. При выборе камеры необходимо в первую очередь обращать внимание на ее размеры и разрешение видеопотока. Чем оно выше, тем лучшего качества картинка будет отображаться на экране монитора.

Независимо от своей разновидности, принцип подключения видеокамеры примерно, поэтому сделать это можно самостоятельно.

Как подключить камеру заднего вида к зеркалу с монитором

Вывод видеоинформации на — наиболее оптимальный и удобный вариант. Это позволит совместить зеркальное изображение с картинкой парковочной камеры. Следует обратить внимание на то, что специалисты рекомендуют устанавливать камеру заднего вида в правый флакон подсветки номера, поскольку при парковке к правому бордюру водитель будет располагать лучшим обзором.

Первым делом необходимо снять обивку багажного отделения, правую заднюю стойку и разобрать дверцу багажника. После проделанного вставляем видеокамеру в крышку плафона, которая имеется в комплекте с камерой. На следующем этапе необходимо проложить проводку (тюльпан).

Зачастую провода может не хватить, поэтому целесообразно будет запастись им заранее.

Через заглушку в ручке багажника протягиваем провода, после чего можно обратно прикрутить ее на место. Она больше не понадобиться.

Провод следует прокладывать через штатную проводку пятой двери. При помощи проволоки протаскиваем в салон два провода: «+» и «видеосигнал». Провод «+» прокладываем до заглушки проводки правого заднего фонаря, «видеосигнал» вытягиваем поближе к зеркалу заднего вида. Снимаем штатное зеркало и подключаем его обновленный вариант с монитором. При этом красный плюсовый провод от монитора и зеленый, управляющий (отвечает за включение камеры) скручиваем с бело-зеленым проводом на фишке правого фонаря. Саму проводку маскируем на потолке или проводим по порогам автомобиля.

Подключаем камеру заднего вида к штатной магнитоле и планшету

Наиболее распространенным вариантом является к автомагнитоле «пионер». Как уже выяснилось выше, камера заднего хода имеет три провода: плюсовый для подключения питания, отрицательный и отвечающий за видео изображение. Положительный и отрицательный провода необходимо подключить к фонарю заднего хода. Таким образом, камера будет срабатывать только при включении задней передачи скорости. Практически все модели видеокамер рассчитаны на непродолжительное время действия, постоянный режим работы выводит их из строя.


Часто камеру заднего вида подключают к магнитоле

Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки. Некоторые модели камеры оснащены предохранителем. Поэтому при монтаже разумно будет обезопасить прибор от короткого замыкания, используя предохранитель номиналом 0,5 А.

Провод, отвечающий за подачу видеосигнала, подключаем одним разъемом к камере, а другим к выходу автопроигрывателя. В случае, если магнитола не имеет специального разъема, следует подключить кабель к выводу «video in». В завершение подключения необходимо тщательно изолировать места соединения кабелей и проверить работу системы во всех режимах.

Для того, чтобы подключить видеокамеру к планшету, необходимо установить на нем специальную программу «RFK WIFI». При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Видеоустройство крепится в штатное, заранее предусмотренное место. Можно также ее закрепить над номерным знаком при помощи саморезов.

Установка видеокамеры к навигатору и видеорегистратору

Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей. Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

Преимущества очевидны. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, — эргономичность, которая проявляется в отсутствии загроможденности пространства. И, в-третьих — простота и легкость в эксплуатации.

Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.


Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.

Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

Необходимо соединить кабель питания камеры с кабелями заднего фонаря. Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.


Видеокамера в навигаторе — это простота эксплуатации

Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

Красный провод является положительным, а черный отрицательным. Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При правильном подключении устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля. И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

Моделей видеокамер заднего вида великое множество. В специализированном магазине вы можете приобрести камеру вкупе с установочным комплектом и инструкцией. Ориентироваться при выборе можно на фирму-производителя, цену, отзывы о камере, рекомендации продавца, способ подключения – проводной и беспроводной и т. д. В качестве камеры заднего обзора может использоваться только соответствующая модель, она же не может быть фронтальной, не перепутайте при покупке. Для установки и подключения камеры вам потребуется автомагнитола с хорошим монитором и возможностью подключения видеокамеры. Проводные модели камер имеют три провода: черный – он практически всегда означает «минус», красный — «плюс», желтый – для подключения и передачи самого видеосигнала. Расположите камеру в удобном месте на задней части автомобиля, желательно по центру. Например, можно установить камеру под или над номером. В некоторых моделях автомобилей специально предусмотрено углубление под установку камеры, даже если она не входит в штатную комплектацию авто. Не устанавливайте камеру за стеклом автомобиля, это бессмысленно, т.к. изображение будет бликовать, не будет видно нижней границы, зато из-за большого угла обзора появится много лишних деталей.


Провода на плюс и минус подключаются к соответствующим проводам фонаря заднего хода. Отсюда вытекает, что камера обзора будет работать и передавать видеосигнал только при включении задней передачи. Большинство камер рассчитаны только на кратковременную работу, если подключить их к постоянному источнику питания, это автоматически многократно сократит срок их службы. Не перепутайте провода при подключении, так как это может вывести из работы камеру или магнитолу, либо оба прибора одновременно. При включении заднего хода камера автоматически включится и передаст видеоизображение на монитор, так что никаких дополнительных манипуляций производить не нужно. Также автоматически камера выключится при смене хода.


Желтый провод, передающий видеосигнал, одним разъемом подключаете к камере, а другим — к соответствующему входу на магнитоле. Определить нужный разъем поможет инструкция к магнитоле, если таковая есть в наличии, либо ориентируйтесь на надпись: video in. Провод от камеры через весь автомобиль желательно протягивать под обшивкой таким образом, чтобы не повредить его при дальнейшей эксплуатации автомобиля, например, по полу вдоль борта автомобиля.


В случае если вы приобрели камеру заднего обзора с беспроводной передачей сигнала, подключите камеру аналогичным образом к питанию от заднего фонаря. Передатчик видеосигнала подсоедините к камере, а приемник — к магнитоле, используя тот же разъем video in. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.


Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.

Как правильно подключить камеру заднего вида. Видео-мануал

В предыдущей статье мы рассказали о типах подключения камер заднего вида: с помощью системы RFCC, видеоинтерфейса, адаптера, специального кабеля и прямого подключения. На этот раз мы предлагаем вам несколько советов по подключению питания камеры в автомобиле. Также мы предоставляем короткую, но очень подробную видеоинструкцию.

  • Правильное подключение камеры заднего вида
  • Особенности подключения камеры через видеоинтерфейс
  • Распространенные ошибки при подключении камеры заднего вида
  • Что делать, если установленная камера не работает или работает нестабильно?

Как подключить питание камеры заднего вида в автомобиле

Подключение питания камеры заднего вида важный и, как может показаться, гораздо более трудоемкий процесс. Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, некорректной работе камеры или ухудшению качества картинки.

Прежде всего, «+» и «-» всех подключенных устройств должны быть взяты из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Затем ознакомьтесь с логикой работы установленного оборудования. В конце концов, камера должна соответствовать общей картине. Что это означает в практическом плане? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство/монитор, то и камеру следует подключить соответствующим образом. Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает подогрев матрицы и отличное изображение, особенно в ночное время. Также в некоторых автомобилях он активирует видеовход для камеры заднего вида.

  • Если вы хотите подключить камеру заднего вида вышеописанным способом, вам необходимо узнать порог минимального напряжения камеры и использовать преобразователь питания. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе. Вы должны выбрать его в соответствии с элементом питания камеры заднего вида. Например, мы предлагаем силовые преобразователи на 5, 6 и 7,5 В.
  • Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) срабатывает при переключении на заднюю передачу, то ее можно подключить к лампам фонарей заднего хода. Если есть «четкие» плюс и минус, не медлите и подключайте туда питание. Если есть пульсирующий сигнал (ШИМ-мерцание), вам нужен фильтр для выравнивания сигнала. Например, для этой цели можно использовать конденсатор.

Также возможно подключение камеры заднего/переднего вида с помощью системы RFCC (Rear Front view Camera Control), разработанной инженерами GermesLab.

Чтобы узнать больше об этой системе, прочитайте эту статью.

Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем просмотреть данное видеоруководство. И не забудьте поставить лайк под видео и подписаться на наш YouTube канал, если вы еще этого не сделали.


Особенности подключения камеры заднего вида через видеоинтерфейс

  • Активация камеры . При подключении камеры заднего вида по видеоинтерфейсу она активируется по шине CAN или с помощью +12 В от ламп фонарей заднего хода. Это зависит от автомобиля. Поэтому при подключении видеоинтерфейса необходимо войти в Заводское меню и настроить способ активации (CAN-шина или Задний провод).
  • Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер/разрешение/тип (в некоторых случаях)/производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
  • Идентификация OEM/вторичной камеры . При подключении видеоинтерфейса необходимо установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно выводиться изображение:
    • при подключении неоригинальной камеры заднего вида видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включении задней передачи;
    • , если уже установлена ​​штатная камера заднего вида, и вы используете видеоинтерфейс для подключения неоригинальной навигации или видеоисточников, установите DIP-переключатель в соответствующее положение. Руководство по видеоинтерфейсу поможет вам определить правильное положение.
  • Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC). Стандарты видеосигнала, поддерживаемые камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, используйте конвертер.

Распространенные ошибки при подключении камеры заднего вида

  • Питание берется из разных точек . Очень часто установщик берет «+» с фонарей заднего хода, а «-» с ходовой части. Мы просим вас и даже настаиваем на том, чтобы этого не делать. В этом случае появится разность потенциалов и напряжение на разных точках может отличаться и постоянно изменяться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного места!!! Например, можно взять с монитора или головного устройства .
  • Питание подключается к пульсирующему сигналу от ламп фонарей заднего хода. Во многих автомобилях, особенно в немецких, постоянно пульсируют сигнальные лампы фонарей заднего хода. Так машина проверяет, работают ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если поставить конденсатор на ровный сигнал, но не отделять его от штатной системы, то уже выровненный сигнал будет передаваться на лампочки фонарей заднего хода и бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные. (смотреть видео).
  • Подключение камеры на постоянной основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это происходит очень часто.
  • Различные видеосистемы , поддерживаемые камерой и автомобильной мультимедийной системой.

Подробнее о распространенных ошибках при подключении камеры читайте в нашей статье.


Что делать, если установленная камера не работает или работает неправильно?

  • Прежде всего, никогда не устанавливайте камеру, не проверив, работает ли она. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые устройства, однако камера могла быть повреждена, скажем, при транспортировке или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
  • Проверьте соединительный кабель. Входящий в комплект кабель обычно имеет длину от 3 до 5 метров. Поэтому при его прокладке кабель может перегибаться или ломаться. Бывает довольно часто.
  • Проверить правильность подключения питания
    • Плюс и минус взяты из одного и того же места?
    • Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
    • Используется ли силовой преобразователь?
    • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части этой статьи)
  • Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т. е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу ламп фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. информацию выше и видео).
  • Если камера заднего вида подключена через видеоинтерфейс и изображение не отображается или имеет низкое качество, проверьте настройки активации в заводском меню, а также правильное положение DIP-переключателей.
  • Если изображение искажено или черно-белое, или вообще изображение на экране не отображается, то видимо не совпадают видеосистемы, поддерживаемые камерой заднего вида и мультимедийной системой автомобиля. Приобретите камеру, которая поддерживает видеосистему вашего автомобиля, или используйте конвертер.

Теперь вы знаете все о том, как подключить камеру заднего вида в свой автомобиль. Соблюдайте эти правила и у вас получится очень полезный и надежный помощник. В случае, если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить своего установщика.

Мы настоятельно рекомендуем вам устанавливать камеру только в надежных мастерских и у установщиков, которые являются экспертами в области электроники. В противном случае вы можете потерять свое время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку гораздо выше.

Выбрать камеру заднего вида

Если у Вас остались вопросы по подключению камеры заднего вида, купленной в интернет-магазине Car Solutions, напишите в нашу техподдержку. Наши технические специалисты сделают все возможное, чтобы помочь вам.



Car Solutions Team

Все права защищены. Этот материал с веб-сайта car-solutions.com нельзя публиковать, переписывать или распространять полностью или частично без указания авторства и предоставления обратных ссылок.

​Как настроить и использовать камеру заднего вида для вождения

Примечание перед публикацией: непрерывный поток видео, показывающий заднюю часть вашего автомобиля, может серьезно отвлекать от вождения, и важно убедиться, что любая установка резервной камеры используется только безопасным образом. Имейте в виду, что то, что находится впереди вашего автомобиля, вероятно, важнее, чем то, что находится сзади. Вы также должны обязательно соблюдать любые местные и федеральные законы, которые могут быть у вас в отношении движущихся экранов спереди. Убедитесь, что вы соблюдаете местное законодательство в отношении экранов, видимых водителю.

Использование камеры заднего вида для резервного копирования вашего автомобиля полезно, но многие люди задаются вопросом, есть ли способ держать камеру включенной все время, независимо от того, едете ли вы задним ходом или нет. Короткий ответ: да, это вполне возможно, хотя для этого, вероятно, потребуется некоторая самостоятельная работа, так как вам, вероятно, потребуется подключить камеру к цепи ходовых огней.

Теперь вы можете избежать некоторых безумных вещей, которые мы видели в Интернете, если у вас будет правильная система.




Итак, как это сделать? Не волнуйтесь, мы вас прикроем.

  1. Инструменты для сборки
  2. Получение правильной камеры
  3. Понимание вашего автомобиля
  4. Снимите внутреннюю панель багажника
  5. Снимите номерной знак
  6. Проходные и соединительные провода
  7. Установка монитора
  8. Проверка

Теперь есть несколько надежных способов взлома вашей внутренней навигационной системы:

Иногда они могут работать. А также некоторые методы, которые могут принести вам премию Дарвина.

Но мы предлагаем вам приобрести правильные инструменты.

Для этого вам понадобятся две вещи. В большинстве случаев вам нужна система, независимая от какой-либо OEM-конфигурации. Несмотря на то, что есть способы взломать заводские навигационные системы, мы не рекомендуем это делать, а вместо этого предлагаем вам полагаться на правая система .

Во-первых, вам понадобится камера заднего вида, питание которой не зависит от фонарей заднего хода. Чрезвычайно распространенной конфигурацией проводки является использование фонаря заднего хода. Вы не можете использовать камеру заднего вида во время движения, если она работает только тогда, когда вы едете задним ходом.

Во-вторых, вам понадобится система, которая также питается независимо от фонарей заднего хода. Опять же, иногда встречается в пространстве DIY даже в передней части салона, и этот монитор, скорее всего, должен быть послепродажным.

Теперь мы рассмотрим ключевые моменты, но для лучшего понимания того, как настроить камеру заднего вида, прочитайте наше руководство по установке камеры заднего вида.



Шаг 1. Сборка инструментов

Для начала вам потребуются правильные инструменты для работы. Если вы планируете установить постоянно работающую резервную камеру в своем автомобиле, скорее всего, у вас есть какие-то инструменты. Но вот несколько вещей, которые вам, вероятно, понадобятся:

  • Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
  • Набор торксов
  • Набор гаечных ключей или разводной ключ
  • Защитные очки
  • Фонари
  • Стандартный инструмент для зачистки/обжима проводов
  • Набор головок Torx
  • Универсальный нож
  • Набор головок или гаечных ключей
  • Несколько люверсов для установки камеры



Шаг 2. Подбор камеры

Стоимость установки резервной камеры часто полностью зависит от вас! Стоимость самих юнитов может варьироваться от:

  • <100 долл. США за базовую резервную камеру. Всегда есть более дешевые варианты, но они, как правило, имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
  • 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi. Это стандартные резервные камеры рабочей лошадки, которые выполнят свою работу.
  • В зависимости от ваших желаемых наворотов у нас также есть большой выбор высококачественных универсальных камер заднего вида



Шаг 3. Знакомство с автомобилем

Во многих случаях, если в вашем автомобиле уже установлена ​​камера заднего вида, маловероятно, что вашу камеру можно будет переназначить для обеспечения непрерывного видеопотока. Мы не собираемся полностью исключать эту возможность, но OEM-системы часто трудно модифицировать, чтобы превзойти их существующие функциональные возможности, поэтому мы оставляем этот компонент на ваше усмотрение.

Проводка вашего автомобиля для непрерывной трансляции видео на монитор на самом деле не сильно отличается от установки камеры заднего вида, но есть несколько отличий и вещей, на которые следует обратить внимание. Рекомендуется ознакомиться со схемой электропроводки для вашего конкретного автомобиля. Часто резервные камеры поставляются с одной, которая помогает вам, но только если вы приобрели ее для своей конкретной марки и модели. У нас они есть, так что это может стать отличным шагом, который облегчит вашу жизнь.

Еще одна вещь, которую следует иметь в виду, прежде чем начать, заключается в том, что постоянно работающая видеокамера будет потреблять больше энергии, чем традиционная резервная камера, и, поскольку вы будете подключать ее к своим ходовым огням, это может разрядить аккумулятор вашего автомобиля больше, чем ожидалось. . Разговор с механиком перед тем, как начать работу, может быть полезным шагом, чтобы убедиться, что электрическая система вашего автомобиля соответствует поставленной задаче.

Ниже приведена наиболее вероятная конфигурация, которую вам нужно будет использовать:



Время делать своими руками!

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта.

Сделайте грубый замер от места, где вы собираетесь разместить камеру, до багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Прежде чем приступить к работе, вам следует прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Ваша камера, скорее всего, будет установлена ​​прямо над номерным знаком или над ним. Мы начнем оттуда. Вот что нужно сделать:



Шаг 4. Снимите внутреннюю панель багажника

Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например плоскую отвертку, чтобы поддеть ее. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить — если вы ломаете пластик, вы становитесь слишком агрессивным в процессе установки.



Шаг 5. Снимите номерной знак

Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.

Вставьте одну из ранее купленных резиновых прокладок. Теперь вы готовы приступить к работе и подключению проводов.



Шаг 6. Прокладка и подключение проводов

Здесь мы начинаем выяснять, как питать нашу только что установленную камеру. Пойдем!

Протяните камеру и кабель питания через отверстие в салоне автомобиля.

Найдите проводку ходовых огней для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к постоянному источнику питания, который питает ходовые огни вашего автомобиля. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный. Как мы уже говорили ранее, перед установкой также рекомендуется дважды проверить, может ли электрическая система вашего автомобиля справиться с новым энергопотреблением.

Зачистите положительный и отрицательный провода на кабеле ходовых огней (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.

Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.



Шаг 7. Установка монитора

Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)

Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.



Шаг. 8 Тестирование

Если все прошло хорошо, вы сможете включить монитор для камеры заднего вида и просмотреть поток видео с подробным описанием задней части вашего автомобиля. Поздравляем, вы, по сути, создали резервную камеру, которую можно использовать во время вождения. Как использовать камеру заднего вида во время вождения? Что ж, мы предлагаем использовать его только в том случае, если вы входите в среду, где этот вид сзади будет необходим, и выключать камеру, когда она не используется, чтобы снизить общий износ батареи в течение более длительного периода. времени. Вообще говоря, такие системы лучше всего подходят для частной собственности и ферм, где ценность безопасности непрерывного кормления перевешивает опасность потенциального отвлечения внимания.

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



  • Устранение неполадок с резервной камерой, которая не работает
  • Устранение неполадок с размытой камерой заднего вида
  • Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникают из-за плохих сращиваний проводов, а не из-за некачественных соединений неиспользуемых силовых кабелей.

Теперь, если вы хотите начать это путешествие, просмотрите наш ассортимент камер, чтобы выбрать то, что лучше всего подойдет для вашего автомобиля, и свяжитесь с нами, если у вас есть какие-либо вопросы.

Share:

Похожие сообщения

Руководство для начинающих по установке резервной камеры

Хотите сделать свою первую установку резервной камеры? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.


Обратите внимание: эта статья представляет собой общий обзор и введение в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для вашей конкретной модели резервной камеры .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

  1. Одноминутное объяснение того, как работает установка резервной камеры
  2. Стоимость установки резервной камеры
  3. План успешной установки камеры заднего вида
  4. Примеры электрических схем
  5. Соберите инструменты и оборудование для установки камеры
  6. Образцы установок
  7. Время тестирования



1) Одноминутное объяснение того, как работает установка резервной камеры

Каждая установка камеры заднего вида выполняется примерно одинаково:

1) Сначала  решите, какой тип камеры заднего вида вы хотите . Существует множество типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших вариантов монтажа камеры заднего вида   и потребности питания системы камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим плюсов и минусов проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера. Кроме того, вы можете выбирать из множества более привлекательных видеорегистраторов и встроенного оборудования для обеспечения безопасности . Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании.  Что еще более важно  они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

  1. Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
    1. В зависимости от выбранного формата для просмотра видео вам потребуется:
      1. Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
      2. Удалите текущее зеркало заднего вида и установите новое выбранное вами устройство.
      3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
    2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
    3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
    4. После этого вам нужно выбрать идеальный способ питания камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключить питание через соединение в кабине.

3) Оттуда вы сможете проверить и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена  , прежде чем  проверить вашу установку.



2) Стоимость установки резервной камеры

Если ваша камера устарела, вы, вероятно, задаетесь вопросом: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида зачастую полностью зависит от Вас! Стоимость самих юнитов может варьироваться от:

  • <100 долларов США за базовую камеру заднего вида .  Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
  • 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi.  Это стандартные рабочие камеры резервного копирования, которые выполнят свою работу.
  • В зависимости от ваших желаемых прибамбасов у нас также есть большой выбор высокого качества:
    • Камеры Ford OEM подходят для резервного копирования
    • GM OEM подходят для резервных камер
    • ОЭМ Тойота подходят резервные камеры
    • Камеры заднего вида Dodge & Chrysler RAM OEM Fit
    • Универсальные камеры заднего вида
    • Камеры заднего вида
    • Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку резервной камеры. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.



3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от того места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вы должны прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.



4) Примеры схем проводки

Ниже приведен пример того, как большинство  камер заднего вида выглядят при использовании мониторов:

Ниже приведен пример того, как большинство установки камеры . с использованием OEM-компонентов.







5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

  • Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
  • Набор торксов
  • Набор ключей
  • Защитные очки
  • Фонари
  • Стандартный инструмент для зачистки/обжима проводов
  • Набор головок Torx
  • Нож-бритва
  • Набор головок или гаечных ключей
  • Инструмент для снятия обшивки или небольшой пластиковый шпатель
  • Паяльник и припой (опционально)
  • Термоусадочная трубка (дополнительно)

Наконец, если в ваш комплект не входит монитор, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.



6) Примеры установки

Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

У нас есть полные руководства по установке для наших продуктов ниже:









Пример установки камеры заднего вида с монитором

Ваша камера заднего вида, скорее всего, будет установлена ​​прямо над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:

  1. Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
  2. Снимите номерной знак.
  3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
  4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Прокладка и подключение проводов

Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!

  1. Пропустите камеру и кабель питания через отверстие в салон автомобиля.
  2. Найдите провода фонарей заднего хода для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
  3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
  4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Установка монитора

  1. Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
  2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
  3. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Установка камеры

  1. Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это установить саму камеру на заднюю часть вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!





7) Время тестирования

Время пробного прогона. Прежде чем собирать все обратно в автомобиле, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно. Поставьте машину задним ходом для проверки и убедитесь, что камера включается, когда это необходимо, а также проверьте тормоза, чтобы убедиться, что вы не подключили камеру к неправильному кабелю (вы же не хотите, чтобы она включалась). каждый раз, когда вы прокачиваете тормоза).

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



  • Устранение неполадок с резервной камерой, которая не работает
  • Устранение неполадок с размытой камерой заднего вида
  • Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникают из-за плохих сращиваний проводов, а не из-за некачественных соединений неиспользуемых силовых кабелей.

Начните с этого и продолжайте устранять неполадки, пока у вас не будет работающей резервной камеры!

Работа выполнена правильно!

Camera Source — поставщик №1 резервных камер и решений для камер. Если после прочтения этого руководства вы захотите установить собственную камеру, просмотрите наши продукты,  или свяжитесь с нами для получения дополнительной информации.

Поделиться:

Похожие сообщения

Как установить камеру заднего вида на автомобиль

За последние годы автомобильные технологии значительно продвинулись вперед, что делает вождение более удобным. Даже при автономном вождении современные автомобили оснащены множеством удобств, таких как камеры заднего вида.

Но что, если в вашем автомобиле его нет или новый автомобиль не предусмотрен в бюджете? К счастью, установить камеру заднего вида на свой автомобиль намного проще, чем вы думаете, и это можно сделать менее чем за несколько сотен долларов.

Это делается путем прикрепления небольшой камеры к внешней стороне вашего автомобиля, что позволяет вам видеть, что находится позади вас. Вот как вы можете это сделать.

Выбор оборудования

Из-за большого количества онлайн-устройств и большой разницы в цене найти подходящее устройство может быть сложно. Камеры заднего вида чаще всего устанавливаются с помощью прилагаемого кронштейна или с помощью вашего номерного знака. Отснятый материал обычно отображается на головном устройстве вторичного рынка или с добавлением экрана в другом месте. В последнем случае комплекты будут включать в себя отдельный монитор или экран зеркала заднего вида, чтобы закрыть заводское зеркало.

Несмотря на множество вариантов на рынке, процесс установки остается примерно таким же, и вот как это можно сделать.

Инструменты, которые вам понадобятся

Как и для большинства установок, вам необходимо собрать необходимые детали и инструменты. Большинство из этих инструментов, вероятно, уже есть в вашем доме, но вот то, что вам нужно для работы, и при этом быть в безопасности.

  • Защитное снаряжение: очки и перчатки
  • Инструмент для зачистки проводов
  • Кусачки
  • Multimeter
  • Электрическая лента
  • Инструмент для удаления отделки
  • Philips или Flathead Ourdriver
  • Паяль железа
  • Dlil

Эти инструменты применимы к большинству автомобилей, но не ко всем. Европейские автомобили используют биты безопасности для предотвращения несанкционированного доступа извне, поэтому для доступа вам могут понадобиться биты Torx или Hex.

Правильная подготовка предотвращает плохую работу

Перед началом работ на автомобиле отсоедините кабель заземления от аккумулятора и убедитесь, что автомобиль обесточен. Невыполнение этого требования может привести к перебоям в электроснабжении или серьезным травмам.

Не забудьте надеть надлежащее защитное снаряжение, так как последнее, что вы хотите, это повредить новое снаряжение, которое вы только что купили, или себя.

Установка оборудования

Вам необходимо получить доступ к месту установки оборудования. Во многих случаях это будет просто, так как это может быть приборная панель или зеркало заднего вида. Единственный случай, когда вы не будете устанавливать новое оборудование, — это если у вас уже есть головное устройство вторичного рынка, которое поддерживает эту функцию. Затем вам нужно будет получить доступ к задней части головного устройства.

В этом случае мы будем использовать систему крепления заднего вида. Используя прилагаемые эластичные ремни, прикрепите новое зеркало заднего вида к существующему в автомобиле. Убедитесь, что перед зеркалом нет препятствий и оно поддерживает полную функциональность.

Далее необходимо установить камеру на транспортное средство. Самый простой способ — использовать кронштейн номерного знака, так как это просто два винта. Однако из эстетических соображений хочется максимально сохранить заводской вид, поэтому монтируйте его за ручку багажника. Это можно сделать с помощью двустороннего скотча или просверлив отверстие в багажнике.

При использовании двустороннего скотча необходимо убедиться, что обе сопрягаемые поверхности чистые, так как любой мусор может привести к падению камеры во время движения. Сопрягаемые поверхности можно чистить любой тряпкой и изопропиловым спиртом.

Наконец, вам нужно просверлить ствол, чтобы проложить внутри провод камеры. Этот шаг будет одинаковым для любого типа крепления камеры, если вы хотите сохранить чистый вид. Этот шаг может быть сложным, но вам просто нужно убедиться, что ничего не будет повреждено в процессе. Пока на пути нет проводов, можно приступать к сверлению. Пропустите провод через отверстие, которое вы только что просверлили, и любую потенциальную отделку, чтобы получить доступ к проводу внутри автомобиля. Хотя этот шаг может варьироваться, концепция остается неизменной.

Завершение подключения

Вам необходимо найти панель предохранителей или переключаемый разъем питания, чтобы обеспечить питание камеры заднего вида. В некоторых автомобилях для этого есть специальные посты, что делает его очень удобным, но все автомобилей имеют блоки предохранителей. Этот шаг важен, так как вы, вероятно, захотите завести машину на следующее утро. Если все сделано неправильно, система камеры заднего вида будет непрерывно разряжать аккумулятор в течение ночи.

Предохранители, такие как дворники или магнитола, получают питание только при включении ключа, что делает их отличными источниками энергии. Хороший способ проверить это — использовать мультиметр и проверить, на какие клеммы предохранителей подается питание, когда ключ включен.

После того, как вы проверите, какой предохранитель переключил питание, вам нужно взять отвод предохранителя и вставить его в один из контактов терминала, как показано на рисунке. Как и ранее, заправьте провода в необходимую отделку, чтобы сохранить чистый вид.

Для работы камеры заднего вида камера должна знать, когда автомобиль движется задним ходом и нуждается в видеосигнале. Это делается путем прокладки прилагаемого провода от передней части автомобиля к концу. Этот шаг относительно прост.

Далее необходимо подать сигнал на камеру заднего вида. Это можно сделать, нажав на фонари заднего хода. Вы просто разбираете свой задний фонарь и находите провода, идущие к заднему фонарю. Возьмите друга и попросите его нажать на педаль тормоза. Это подаст питание на стоп-сигнал, что упростит определение того, к какому проводу подключиться.

С помощью мультиметра проверьте, на какой провод подается напряжение 12 вольт. Вам нужно добавить новый сигнальный провод к тому, что уже установлено на автомобиле. Самый простой способ — использовать Posi-tap или какой-либо другой электрический разъем, чтобы вставить новый провод в существующий. В этом случае используйте поворотный соединитель, чтобы упростить процесс. Альтернативный метод — зачистить провод вручную и впаять новый.

После выполнения этого шага система камеры заднего вида должна быть полностью работоспособна. Проверьте свою работу, снова подключив кабель заземления к клемме аккумулятора, чтобы подать питание. Затем включите машину задним ходом и проверьте, работает ли камера. Если вы видите что-то позади своего автомобиля, значит, вы готовы собрать автомобиль и снова привести его в порядок.

В случае, если это не работает, перепроверьте свою работу и убедитесь, что все провода подключены к правильным местам. Гораздо проще устранить проблему до того, как кабели будут спрятаны за накладками. Убедитесь, что добавленный кабель ничему не мешает.

Последние штрихи

Убедившись, что новая система работает, вы можете собрать машину, чтобы она снова выглядела оригинально. Поскольку вы сняли некоторые детали отделки, пришло время их переустановить.

Как правило, они встают на место без каких-либо проблем, хотя могут возникнуть проблемы, поскольку под ними проходит еще один провод. Спрячьте новые провода позади существующих проводов, проходящих внутри, и используйте стяжки, чтобы зафиксировать их на месте. После того, как отделка переустановлена, вы готовы к вождению!

лучших автомобильных камер заднего вида на 2022 год

Если вы ищете безопасный и доступный способ улучшить видимость во время вождения, камера заднего вида — отличный вариант. Независимо от того, занимаетесь ли вы параллельной парковкой или проверяете наличие слепых зон, резервная камера может оказаться большим подспорьем. На самом деле, каждый новый автомобиль, выпускаемый сегодня, должен иметь встроенную камеру заднего вида, но не у всех есть совершенно новый автомобиль или он может себе это позволить. Это не значит, что вы должны обходиться без него. Вы можете найти недорогие камеры заднего вида, которые вы можете установить самостоятельно, и они могут быть такими же удобными, как и встроенные в новые автомобили. Некоторые из лучших вариантов камеры заднего вида могут быть даже интегрированы с видеорегистратором.

Многие из нас до сих пор ездят на автомобилях, выпущенных до 2018 года, но не волнуйтесь, если вы чувствуете себя обделенными. Существует множество камер вторичного рынка, предназначенных для этих старых автомобилей, которые вы можете установить самостоятельно. Все, что вам нужно сделать, это прикрепить камеру заднего вида к задней части автомобиля (желательно как можно ближе к центру автомобиля) и отправить отснятый материал на монитор, подключенный к дисплею консоли, приборной панели или встроенному экрану вашего автомобиля. зеркало заднего вида, обеспечивающее лучшую видимость без необходимости видеть слепые зоны при движении задним ходом.

Некоторые резервные камеры обеспечивают простой вид сзади, в то время как другие используют широкий угол или даже серию камер для имитации обзора вашего автомобиля и его окружения с высоты птичьего полета (особенно полезно для большого автомобиля). Некоторые из лучших камер заднего вида имеют датчик, который издает звуковой сигнал, когда ваш автомобиль приближается к другому объекту. Большинство из них, по крайней мере, будут иметь сетку линий, которая появляется на экране, чтобы обеспечить контекст того, насколько близко вы находитесь к объектам в поле зрения.

То, что у вас есть камера заднего вида, не означает, что вы застряли с ней. Вы всегда можете модернизировать свою резервную камеру — вы даже можете добавить дополнительную камеру к существующей системе, если у вас есть технические ноу-хау для ее правильного подключения или вы знаете кого-то, кто это делает.

Вот наш выбор лучших камер заднего вида в различных категориях на основе мнений экспертов и оценок потребителей. И обязательно продолжайте читать некоторые профессиональные советы по выбору правильной системы задней камеры для вас.

Авто-Вокс

Комплект беспроводной резервной камеры Auto-Vox CS-2

Лучшая резервная камера в целом

Если вам нужна простая установка и отличное качество изображения, Auto-Vox CS-2 предлагает лучшее из обоих миров. Поскольку это беспроводная камера, у вас не должно возникнуть проблем с креплением камеры (со встроенным беспроводным передатчиком) к задней части автомобиля или установкой экрана с присоской на приборной панели. Это означает, что вы можете сэкономить деньги, избегая платы за установку с этой беспроводной резервной камерой.

Хотя проводные камеры в целом более надежны, чем беспроводные, CS-2, как и другие включенные здесь беспроводные камеры, является исключением из этого правила. В камере используется цифровая беспроводная передача, что означает практически полное отсутствие помех от других сигналов и искажения изображения. Кроме того, сигнал сильный, и Auto-Vox рекомендует камеру для любого транспортного средства длиной менее 32 футов.

Следует отметить, что угол обзора камеры заднего вида CS-2 составляет 110 градусов, что может быть слишком узким для водителей, которым требуется очень широкое поле зрения. Тем не менее, для параллельной парковки и парковки в тесном пространстве хорошо работает угол 110 градусов, поскольку он снижает количество искажений изображения, создаваемых на экране.

Auto-Vox CS-2 дороже, чем некоторые другие системы автомобильных камер заднего вида, но высокая производительность и надежность гарантируют, что клиенты останутся довольны покупкой.

120 долларов на Amazon

эРапта

Автомобильная камера заднего вида eRapta ERT01

Лучшая камера заднего вида с ограниченным бюджетом

Если в вашем автомобиле нет камеры заднего вида, и вы ищете более дешевую альтернативу, вам будет трудно превзойти eRapta ERT01. Эта камера легко крепится к номерному знаку автомобиля и включает в себя 26-футовый кабель RCA, который можно подключить к экрану с совместимым выходом. Хотя в камеру не входит экран, на многих автомобилях уже установлены экранные дисплеи, которые будут работать с ERT01 — просто сначала проверьте свой, иначе вам может понадобиться купить отдельный экран.

В качестве проводной камеры ERT01 будет сложнее установить, чем обычную беспроводную камеру, но ненамного. В отзывах пользователей на Amazon говорится, что проводную систему камеры легко настроить, и для подключения камеры к экрану необходим только один кабель RCA. В комплект также входит кабель для питания камеры.

Весь пакет невероятно доступен, но это не единственная причина, по которой ERT01 является самой продаваемой резервной камерой Amazon. Помимо простоты использования, это прочная водонепроницаемая камера, работающая в диапазоне температур от -50 до 80 градусов Цельсия и имеющая 149-градусное поле зрения. Получите кристально чистое изображение в темноте с помощью ночного видения. В целом, это надежный продукт, предлагаемый по доступной цене.

26 долларов на Amazon

Безопасность заднего вида

Система резервных камер заднего вида

Лучшая камера заднего вида для жилых домов и кемперов

Если вы не профессиональный водитель грузовика, то дом на колесах намного больше любого другого транспортного средства, которое вы когда-либо видели. водить машину. Так что имеет смысл потратить больше и убедиться, что вы, ваши пассажиры и окружающие вас люди в безопасности.

Система безопасности заднего вида с 4 камерами и дисплеем Quad View позволяет водителям RV получить наиболее полный обзор своего окружения — и они могут снимать все сразу. Всего имеется четыре камеры: две для установки сзади автофургона (с углами обзора 130 градусов) и по одной с каждой стороны (с углами обзора 120 градусов). Монитор с разделенным экраном может отображать каналы со всех камер одновременно или только те каналы, которые водитель выбирает для просмотра.

В дополнение к передаче видео эта система заднего вида также передает звук, поэтому, даже если у вас работает кондиционер или играет музыка, вы будете в курсе достопримечательностей и звуки дороги. Кроме того, тот факт, что это система проводной камеры, обеспечивает целостность передачи — и хотя вам может понадобиться профессиональная помощь для установки этой камеры заднего вида, некоторые обозреватели Amazon сообщили, что они смогли сделать это самостоятельно без особых проблем.

680 долларов в Camping World

Охранять

Pyle Backup Автомобильная камера Зеркало заднего вида Экран с парковкой и задним ходом Безопасное расстояние Шкала линий

Лучшая камера заднего вида для автомобилей

Независимо от того, есть ли у вас камера заднего вида или нет, скорее всего, вы привыкли периодически смотреть в зеркало заднего вида. Мало того, что многих из нас изначально учили включать зеркало при движении задним ходом, но если у вас нет дисплея с возможностью заднего вида, это единственный способ увидеть, что происходит позади вас, когда вы едете вперед.

Pyle PLCM4550 сочетает в себе эту естественную склонность с высокотехнологичными особенностями современного вождения благодаря небольшому 4,3-дюймовому дисплею, встроенному в сменное зеркало заднего вида. Защищенная от непогоды широкоугольная камера автоматически активируется при переключении на задний ход и накладывает линии шкалы, которые помогают измерять расстояние при сжатии в труднодоступном месте.

Эта резервная камера Пайла предназначена для работы с зеркалом, а не для его замены. Нам нравится, как Pyle упрощает работу с интерфейсом, не отвлекающим внимание, который не будет привлекать ваше внимание во время вождения. И хотя использование проводной камеры ограничивает ее совместимость с более длинными грузовиками и внедорожниками (хотя доступна беспроводная версия), прямое подключение идеально подходит для большинства автомобилей среднего размера и обеспечивает невосприимчивость к видеопомехам при движении задним ходом.

101 доллар на Amazon

эРапта

Резервная камера eRapta 2.0

Лучшая камера заднего вида для грузовиков

Мы уже видели, что eRapta делает лучшую камеру заднего вида для водителей с ограниченным бюджетом, поэтому неудивительно, что бренд также выпускает относительно недорогую модель. это хорошо работает для больших транспортных средств. Эта модель, eRapta Backup Camera 2.0, — отличный выбор для того, чтобы сделать вождение грузовика более безопасным и легким.

Как и система безопасности заднего вида, камера заднего вида 2.0 имеет четыре разные камеры, предназначенные для установки сзади и по бокам автомобиля. 7-дюймовый разделенный экран может одновременно отображать изображение с одной, двух или четырех камер, обеспечивая почти полное представление о вашем окружении.

Резервная камера eRapta 2.0 является проводной моделью, и с четырьмя отдельными камерами потенциально требуется много проводов. Хотя у вас всегда есть возможность обратиться за профессиональной установкой, eRapta позиционирует модель как простую в установке. Что касается многих других моделей проводных камер в этом списке, это заявление о простоте подтверждается отзывами пользователей на Amazon.

195 долларов США на Amazon

Зероксклуб

Комплект цифровой беспроводной камеры заднего вида Zeroxclub W01

Лучшая камера заднего вида для внедорожников

дальность действия камеры грузовика. Вы также хотите, чтобы установка была простой, потому что в более крупном автомобиле установка неправильной проводной камеры может превратиться в огромную (или дорогую) работу.

Комплект цифровой беспроводной резервной камеры Zeroxclub W01 подходит для всех этих основ. Поскольку это беспроводная камера, ее установка очень проста, а прилагаемый монитор подключается к розетке прикуривателя вашего автомобиля, если она у вас есть. Сигнал также сильный: Zeroxclub рекламирует «100% отсутствие помех» и трансмиссию, которая работает при движении на скорости до 85 миль в час.

Прилагаемый ЖК-экран диагональю 7 дюймов с разрешением 1280×720 пикселей позволяет четко видеть, что происходит позади вашего автомобиля. Сама камера водонепроницаема, с инфракрасной подсветкой, процессором изображения высокой четкости и 149-градусное поле зрения. Сочетание всех этих функций обеспечивает точность и долговечность камеры Zeroxclub, что важно независимо от типа транспортного средства, которым вы управляете.

136 долларов на Amazon

Якры

Комплект цифровой беспроводной камеры заднего вида Yakry HD 720P

Лучшая камера заднего вида для прицепов

Присоединение прицепа к вашему автомобилю сопряжено с некоторыми трудностями, когда речь идет о вождении и обеспечении видимости. Во-первых, вы управляете транспортным средством, которое внезапно стало намного больше, чем обычно, а это означает, что вы не будете чувствовать себя комфортно или комфортно, как если бы вы водили дом на колесах или грузовик. Во-вторых, вы не можете использовать проводную камеру заднего вида, так как для этого потребуется постоянное соединение между прицепом и приборной панелью вашего автомобиля.

Цифровая беспроводная резервная камера HD 720P от Yakry — идеальный выбор, учитывая эти ограничения. Сигнал беспроводной камеры сильный, и Yakry рекомендует использовать ее на транспортных средствах длиной до 45 футов — диапазон, который охватывает широкий спектр прицепов. Модель также предлагает простоту установки, которая требуется водителям в модели беспроводной камеры.

Конечно, для безопасного вождения важнее всего обзор. Мало того, что сигнал сильный, камера устойчива к запотеванию, а угол обзора 150 градусов обеспечивает широкий обзор на включенном 5-дюймовом мониторе. Камеру также можно настроить на постоянную работу, но помните об опасностях использования резервной камеры таким образом.

126 долларов на Amazon

ДелайЧестно

Комплект цифровой беспроводной камеры заднего вида DoHonest HD 1080p

Лучшая камера заднего вида для микроавтобусов

Когда дело доходит до универсальности и простоты установки и использования, немногие камеры могут сравниться с цифровой беспроводной камерой заднего вида DoHonest HD 1080p. Это в сочетании с широким углом обзора 150 градусов делает его идеальным выбором для более крупного транспортного средства, такого как фургон.

Камера DoHonest легко помещается на держателе номерного знака автомобиля и имеет встроенный передатчик, что устраняет необходимость в каких-либо дополнительных устройствах. Камера водонепроницаема, а стеклянная конструкция с шестью объективами точно воспроизводит цвета на отснятом материале. Возможности ночного видения высоко оценены в отзывах клиентов Amazon.

Экран, подключенный к камере с помощью цифрового сигнала, способного достигать до 100 футов, отображает изображение Full-HD 1080p и может быть прикреплен к приборной панели или лобовому стеклу. В целом, модель DoHonest является одной из самых простых в использовании резервных камер, и, учитывая ее разумную цену, нетрудно понять, почему она является одной из самых популярных.

97 долларов на Amazon

ЛиКуЛуу

Цифровая беспроводная камера заднего вида LeeKooLuu 1080p

Лучшая камера заднего вида для старых автомобилей

Когда дело доходит до установки камеры заднего вида в старый автомобиль, самым большим камнем преткновения является потенциальное отсутствие экрана консоли. Хотя многие комплекты камер поставляются с собственными экранами, есть водители, которые предпочитают использовать один экран, установленный на консоли, для всех своих потребностей в отображении. Если ваш автомобиль был построен до определенного момента, у вас может не быть такой возможности, если только вы не готовы заплатить много за ее установку.

Цифровая беспроводная резервная камера LeeKooLuu с разрешением 1080p представляет собой простую в использовании модель с настраиваемым 5-дюймовым дисплеем, которая обеспечивает комфорт любого водителя. Такие качества, как яркость, насыщенность цвета и контрастность, могут быть изменены, а водитель также имеет возможность переключаться между зеркальным или вертикальным видом. Это позволяет при необходимости использовать передний номерной знак (но помните, ничто не заменит смотреть на дорогу).

Сама камера заднего вида LeeKooLuu крепится в держателе номерного знака, поэтому ее легко установить. Он также водонепроницаем, имеет угол обзора 150 градусов и восемь инфракрасных светодиодов для ночного вождения. Учитывая все обстоятельства, это отличный апгрейд, если вы хотите, чтобы вашему старому автомобилю было немного легче маневрировать задним ходом.

100 долларов на Amazon

Сравнение лучших камер заднего вида


Сделать Модель Тип Стоимость
Лучшая резервная камера в целом Авто-Вокс КС-2 Беспроводная связь 120 долларов
Лучшая камера заднего вида в бюджете эРапта ERT01 Проводной 22 доллара
Лучшая камера заднего вида для автофургонов и кемперов Безопасность заднего вида РВС-062710 Проводной $680
Лучшая камера заднего вида для автомобилей Пайл Зеркальная резервная камера Проводной $68
Лучшая камера заднего вида для грузовиков эРапта ER0202 Проводной 19 долларов5
Лучшая камера заднего вида для внедорожников Зероксклуб W01 Беспроводная связь 160 долларов
Лучшая камера заднего вида для прицепов Якры Цифровая беспроводная резервная камера Беспроводная связь 140 долларов
Лучшая камера заднего вида для микроавтобусов ДелайЧестно 8523723024 Беспроводная связь 100 долларов
Лучшая камера заднего вида для старых автомобилей ЛиКуЛуу 8523722953 Беспроводная связь 90 долларов

Увеличить изображение

В настоящее время по закону камеры заднего вида требуются во всех новых автомобилях, но владельцы старых автомобилей могут приобрести их, обратившись на рынок запасных частей.

Джон Вонг / CNET Cars

На что обращать внимание при выборе камеры заднего вида

Для начала следует рассмотреть три основные категории: проводные камеры заднего вида, беспроводные камеры заднего вида и камеры заднего вида для смартфонов. Проводные камеры подключаются к выходным экранам с помощью проводов, что означает более прочное соединение, но может потребоваться профессиональная установка.

Беспроводные камеры просты в установке, так как нет проводов или кабелей, соединяющих камеру с монитором (все еще могут быть кабели, соединяющие их с источниками питания), но соединение может быть нестабильным, особенно в плохую погоду. Если у вас по-прежнему возникают проблемы с захватом изображения на экране с камеры, вам необходимо обратиться к профессионалу (и, возможно, даже переключиться на проводную камеру). Однако не расстраивайтесь — любую камеру можно починить. «Отнесите его [в сервисный центр], чтобы выяснить, что с ним не так», — советует Зорий Биренбойм, генеральный директор eAutoLease. com. Биренбойм проработал более 15 лет в автомобильной промышленности продавцом, прежде чем основал компанию по онлайн-лизингу автомобилей. «Это должно быть легко исправить, если с проводами все в порядке».

Камеры смартфонов являются беспроводными и используют смартфоны в качестве дисплеев, что упрощает их использование, но также создает еще больше потенциальных проблем с подключением. Вы также можете рассмотреть размер экрана вашего телефона. «Убедитесь, что экран достаточно большой, чтобы вы могли видеть четкое изображение», — говорит Гарри Анаплиотис, директор по маркетингу и полный разработчик в Rental Center Crete, агентстве по аренде автомобилей, которое обслуживает греческий остров более 45 лет. «Его единственная цель — показать вам, что находится позади вас, и это бесполезно, если вы щуритесь, чтобы увидеть экран».

Увеличить изображение

eRapta ERT01 — это доступная камера заднего вида для автомобилей, у которых уже есть совместимый экран.

эРапта

В некоторых камерах заднего вида также есть функции, которые могут быть важны для вас, и различия между разными камерами. Например, разные камеры имеют разные поля зрения, которые определяют, насколько широкий угол объектива вы можете видеть позади себя. Как правило, углы от 165 до 170 градусов являются максимальными, а углы менее 120 градусов некоторые считают слишком узкими. Однако чем больше угол, тем более искаженным будет изображение на экране.

Некоторые камеры также обеспечивают ночное видение, чтобы помочь вам видеть в темноте и при слабом освещении, но есть разница в эффективности между ночным видением военного уровня и стандартным ночным видением. Последнее часто просто означает, что к камере добавлен один или несколько инфракрасных источников света. Наконец, как упоминалось ранее, вы можете отправить кадры, записанные камерой, либо на экран вашей консоли, либо на установленный экран, либо на вставку в зеркало заднего вида. Вы можете выбрать то, что предпочитаете, но приборная панель или встроенный экран будут предлагать более крупное изображение.

Вам также может понадобиться модерировать охоту в зависимости от вашего транспортного средства. Вы можете добавить камеру заднего вида практически к любому транспортному средству, но детали могут измениться. Например, многие владельцы RV особенно заинтересованы в камерах заднего вида из-за трудностей, связанных с маневрированием таких больших транспортных средств задним ходом, но им, возможно, придется скорректировать свои ожидания с точки зрения стоимости и возможностей.

Увеличить изображение

Для получения наилучшего качества изображения рекомендуется установка системы проводных камер заднего вида, подобной этой RVS-062710, на более крупные автомобили.

Безопасность заднего вида

Как и камеры заднего вида для автомобилей, камеры RV бывают проводными, беспроводными и для смартфонов, но соединение между камерами и экранами в беспроводных моделях может быть особенно ненадежным в больших транспортных средствах, так как расстояние между ними увеличивается. Точно так же установка проводной камеры может стоить дороже, чем в автомобиле, из-за размера автомобиля. Камеры RV также должны быть установлены выше, чем на обычном автомобиле, с 9футов от земли считается идеальным.

В некотором смысле все камеры одинаковы. Например, качество просмотра и изображения зависит от вашего соединения, и некоторые бренды имеют репутацию более производительных, чем другие. Среди автомобильных камер заднего вида популярны такие бренды, как Auto-Vox, Yada и LeeKooLuu. Когда дело доходит до камер RV, некоторые из брендов, которые часто называют лучшими, включают в себя безопасность заднего вида, 4Ucam и Furrion.

Наконец, важно помнить, что у резервных камер есть свои правила. Хотя они делают вождение задним ходом проще и безопаснее, они по-прежнему не могут обеспечить полный обзор на 360 градусов (независимо от того, что они заявляют), поэтому крайне важно использовать зеркала и сохранять внимательность во время вождения. Есть также способы подключить камеру так, чтобы она была включена все время, в том числе, когда вы едете вперед, но стоит ли это того? Вы получите лучший обзор того, что происходит позади вашего автомобиля, но это также может отвлекать вас во время вождения, а не улучшать обзор, как при движении задним ходом.

Увеличить изображение

Система Toguard оснащена камерой заднего вида и видеорегистратором, обращенным вперед.

Охранять

Сколько можно потратить на камеру заднего вида и получить от нее

Цена является основным фактором при выборе камеры заднего вида, и цены могут сильно различаться. В зависимости от ряда факторов, таких как тип и марка камеры, а также от того, есть ли у вас уже экран приборной панели, они могут варьироваться от 10 до 500 долларов или даже больше для более крупных автомобилей. Стоимость просто зависит от оборудования, которое вам нужно, и оборудования, которое у вас уже есть. Это видно по тому, как обычно группируются продаваемые камеры — они продаются как камеры, которые подключаются к существующим экранам, отдельным компонентам и системам «все в одном».

Установка — еще одна проблема. Если вы планируете установить камеру самостоятельно, обязательно выделите 3 часа на работу. Если вам нужна профессиональная установка, это может стоить вам дополнительно от 400 до 600 долларов. Прежде чем принять решение, важно помнить, что самые надежные резервные проводные камеры сложнее всего установить. Тем не менее, деньги и тяжелая работа могут того стоить — если вы купите правильную камеру заднего вида, правильно установите ее и позаботитесь о ней, она может обеспечить вам 10 лет более безопасного вождения. «Он может устареть и не иметь всех лучших функций, — говорит Биренбойм, — но у него должно быть достаточно времени, чтобы прослужить так долго».

«Люди сообщают, что камеры заднего вида служат от месяца до 10 лет, что говорит нам о том, что при поиске камеры заднего вида нам действительно нужно что-то прочное и с гарантией (на всякий случай)!» говорит Майкл Лоу, генеральный директор Car Passionate. «Мы надеемся, что камера прослужит столько же, сколько у вас есть автомобиль, но автомобили крепкие, а камеры не такие прочные. Поэтому при покупке стоит подумать, поставляется ли [камера] в защитном чехле, который поможет защитить от несчастных случаев или падений. Помимо всех привлекательных функций, вам нужен продукт, который делает то, что написано на банке, и может работать на расстоянии ».

Система резервных камер Auto-Vox CS-2 оснащена 4,3-дюймовым монитором.

Авто-Вокс

Если вы решили установить камеру самостоятельно, но вас пугает перспектива этой работы, вам следует подумать о резервной камере номерного знака. Некоторые из этих беспроводных систем резервного копирования устанавливаются в держателях номерных знаков, в то время как другие можно легко прикрепить к существующему держателю. Вам также понадобится экран, будь то существующий на вашей приборной панели или установленный монитор. Одними из самых известных брендов камер заднего вида для номерных знаков являются LeeKooLuu и Esky.

Камера заднего вида может быть как крупной, так и незначительной статьей расходов, но обладание необходимыми знаниями поможет вам сделать разумное вложение. В конце концов, самое главное, что вы будете управлять автомобилем более безопасно.

Что нужно знать перед покупкой камеры заднего вида

  • В вашем автомобиле уже есть экран на приборной панели? Если это так, вы можете использовать его для отображения изображений с камеры. Но если это не так, вам нужно, чтобы кто-то установил монтажный кронштейн для ЖК-монитора или использовал другой вариант просмотра.
  • Вам нужна проводная, беспроводная система или камера для смартфона? Прежде чем принимать решение, взвесьте все плюсы и минусы каждого типа камер и сопоставьте их с вашими личными потребностями и предпочтениями.
  • Есть ли особые опасения, связанные с добавлением камеры заднего вида в ваш автомобиль? В зависимости от размера и формы вашего автомобиля вам может потребоваться установить камеру в другом месте, или вы можете обнаружить, что определенная марка или модель лучше подходят для этой работы.
  • Сколько вы готовы потратить? Резервные камеры сильно различаются по цене, поэтому перед покупкой лучше заранее определиться с бюджетом. Вы также должны учесть стоимость установки, если вы не хотите устанавливать камеру заднего вида самостоятельно.
  • Какая модель лучше всего соответствует вашим потребностям? После того, как вы ответите на все остальные вопросы, вы сможете обратиться к ресурсам, таким как этот список, чтобы найти, какая резервная камера является лучшим выбором для вас.

Написано Скоттом Фридом для CNET Cars.

Этот список периодически пополняется новыми продуктами.

Больше рекомендаций по аксессуарам для автомобилей

  • Лучшая кулачка для приборной панели для 2022
  • Лучшие радарные детекторы для 2022
  • Лучший автомобильный вакуум для 2022
  • Best Car Battery Chargers для 2022
. лучшая камера заднего вида?

Есть много известных брендов, производящих надежные камеры заднего вида, и лучшая модель для одного человека может оказаться не лучшей для кого-то другого. Мы выбрали беспроводную резервную камеру CS-2 от Auto-Vox, но в нашем списке также есть модели от eRapta, LeeKooLuu, Yakry, DoHonest и других уважаемых брендов. Лучшая резервная камера для вас будет зависеть от ваших конкретных потребностей, но независимо от того, что вы выберете, вы не ошибетесь, выбрав модель одного из брендов, которые мы выделили.

Что лучше — проводные или беспроводные камеры заднего вида?

Проводные и беспроводные камеры имеют свои преимущества и недостатки. Проводные камеры, в которых сама камера физически подключена к монитору или экрану с помощью провода, обычно более надежны и имеют более прочные соединения, но их также сложно установить, что иногда требует профессионального опыта. Беспроводные камеры, в которых камера и монитор подключены через сигнал Wi-Fi, проще в установке, но иногда они не работают так же хорошо, как проводные модели, особенно в ненастную погоду. Только вы можете решить, какой тип камеры лучше всего соответствует вашим потребностям.

Какое хорошее разрешение для резервной камеры?

Как и обычные экраны на вашем телефоне или телевизоре, экраны резервных камер имеют разрешение, которое варьируется от модели к модели. Типичное разрешение экрана резервной камеры стандартной четкости составляет 720×480 пикселей. Тем не менее, некоторые более дорогие модели могут иметь лучшее разрешение — например, модель безопасности заднего вида в нашем списке имеет разрешение 800×480 пикселей для обеспечения лучшего разрешения.

Сколько стоит установка камеры заднего вида в машину?

Установка камеры заднего вида может оказаться сложной задачей, а это означает, что наем профессионала может обойтись дорого. Если у вас есть проводная резервная камера, которую сложнее установить, чем беспроводную, работа займет около трех часов. Большинство профессионалов взимают почасовую оплату, и вы можете получить счет от 400 до 600 долларов. Если вы платите профессионалу за установку беспроводной камеры, это должно быть быстрее (и дешевле).

Что я должен искать в резервной камере?

То, что вы ищете в резервной камере, в конечном итоге зависит от того, что вы считаете важным. Вы можете выбрать проводную камеру, а не беспроводную камеру или камеру смартфона, если вас беспокоит качество камеры. Простота установки и цена могут быть важными факторами, и они могут противоречить друг другу — сложная в установке камера, требующая профессиональной установки, значительно повысит цену. Вы также должны подумать о форме вашего автомобиля и о том, где будет прикреплена камера (либо на держателе номерного знака, либо где-то еще), поскольку эти факторы в конечном итоге могут повлиять на ваш выбор.

Советы по выбору лучшей резервной камеры

Я установил автомобильную аудиосистему в тыкву. Правда или ложь?

Я проехал повсюду — вверх, вниз и от побережья к побережью — и у всех моих лучших воспоминаний есть саундтрек. Музыка — это то, без чего я не выхожу из дома, и, вытерпев немало ветхих систем, я знаю, что качественное оборудование превращает долгую поездку в удовольствие. В те золотые дни, когда нужно просто опустить окна, мне нужна мощность и динамики, которые с этим справятся.

Несмотря на то, что я проехал много миль по шоссе, я также потратил много часов на демонстрацию автомобильных динамиков от лучших в отрасли. И я устанавливал эти динамики на самые разные автомобили, от спортивных купе до минивэнов. Каждая среда прослушивания уникальна, каждая серия динамиков имеет свой собственный звуковой штамп, и динамики работают по-разному в зависимости от того, как они используются. И хотя легко запутаться в спецификациях, мой лучший совет — спросить себя. Что вызовет самую большую ухмылку на твоем лице, когда тебе просто нужно включить звук?

Подробнее об Александре
  • Работал в компании Crutchfield в 2014 г.
  • Прошел тщательное обучение для консультантов, изучив детали каждого типа продаваемой нами продукции
  • Ежегодно посещает десятки обучающих мероприятий для поставщиков инженеры и дизайнеры продукции в JL Audio и других аудиокомпаниях премиум-класса
  • Автор десятков статей для Crutchfield и различных презентаций продукции
  • Является одним из наших экспертов по установке автомобильной аудиосистемы

Еще от Александра Х.

Десять лучших компонентных автомобильных динамиков на 2022 год

Советы по установке автомобильной аудиосистемы от службы технической поддержки Crutchfield видеорегистраторы на 2022 год

Руководство по видеорегистраторам

В этой статье… Мы обсудим, что следует учитывать при планировании системы резервных камер. Многое зависит от того, что уже есть в вашей приборной панели или что вы хотели бы добавить, поэтому ознакомьтесь с основами ниже, чтобы получить четкое представление о том, что входит в установку резервной камеры или камеры заднего вида. И не забывайте, наши консультанты всегда могут помочь вам найти лучшие камеры для вашего автомобиля.

W

С системой камер заднего вида в вашем автомобиле вы будете наслаждаться хорошо освещенным широкоугольным обзором того, что находится позади вас, — такого обзора просто не может дать обычное старое зеркало заднего вида. Если вы заботитесь о безопасности, хотите следить за чем-то, что вы буксируете, или просто имеете плохую привычку хрустеть бамперами, установка вторичной резервной камеры или видеосистемы заднего вида в вашем автомобиле, грузовике или RV легкая задача. Возникает большой вопрос: какая система лучше для вас?

Камера заднего вида и резервная камера — в чем разница?

Прежде чем мы углубимся в детали, нам нужно обсудить эти термины. Большинство людей используют термины «камера заднего вида» и «камера заднего вида» взаимозаменяемо, но это не одно и то же. Когда вы ходите по магазинам, будьте внимательны, потому что вы не хотите купить не ту камеру. Вот о чем следует помнить:

  • Камера заднего вида — камера, которая включается, когда вы включаете заднюю передачу
  • Камера заднего вида — камера, которую вы можете включить в любое время, чтобы увидеть, что происходит позади вашего автомобиля

    Выбор и установка системы камер не так сложны, как вы думаете, но важно понять основы, прежде чем приступить к работе. Мы обсудим этот процесс в три этапа:

    1. Оценка приборной панели для просмотра видео с камеры заднего вида
    2. Выбор лучшей камеры заднего вида для вас ваша резервная камера?

      Запасная камера заднего вида не принесет вам много пользы без экрана, к которому ее можно подключить, поэтому то, что вам понадобится в системе камеры заднего вида, будет зависеть от того, что уже установлено в вашей приборной панели. Если у вас есть неоригинальный ресивер с сенсорным экраном и видеовходом для резервной камеры, вы в отличной форме для покупки резервных камер. Если нет, вам нужно выяснить, к какой из следующих трех категорий вы относитесь.

      1) Доволен заводским приемником с сенсорным экраном? Найдите решение для конкретного автомобиля.

      Тойота! Джип! Уклоняться! Фольксваген и не только! Введите информацию о своем транспортном средстве и изучите эти камеры заднего вида для конкретного автомобиля с ремнями безопасности, которые подходят к некоторым установленным на заводе развлекательным системам. Эти резервные камеры часто специально разработаны, чтобы гармонировать с внешним видом вашего автомобиля.

      Эта система камер заднего вида, например, совместима с заводскими радиоприемниками некоторых пикапов Dodge и Ram.

      2) Ищете новый приемник с сенсорным экраном? Добавьте резервную камеру.

      Нет лучшего времени для установки камеры заднего вида, чем когда вы уже устанавливаете новую стереосистему в приборную панель. У нас есть широкий выбор приемников , оснащенных сенсорными мониторами и видеовходами для резервных камер. Когда вы переключите свой автомобиль на задний ход, вы увидите полезное изображение на дисплее вашей новой стереосистемы.

      3) В приборной панели нет места для сенсорного экрана? У вас еще есть варианты.

      Если в вашей приборной панели нет радиоприемника с видеоэкраном или если вам не нравится идея переделки заводской приборной панели, у вас все еще есть варианты:

      Сменные зеркала заднего вида органично вписываются в интерьер вашего автомобиля, обеспечивая вам монитор, куда вы уже привыкли смотреть. Их немного сложнее установить, но они создают цельную и, откровенно говоря, довольно крутую видеосистему заднего вида.

      Проводные мониторы на приборной панели — надежный универсальный вариант, если замена радиоприемника или зеркала невозможна. Они особенно полезны для маневрирования коммерческих транспортных средств через узкие переулки и до погрузочных площадок.

      Беспроводные камеры заднего вида избавят вас от хлопот, связанных с проводным соединением между задней и передней частью вашего автомобиля (что может быть облегчением, если вы имеете дело с большим грузовиком или домом на колесах). Если у вас есть совместимое портативное навигационное устройство Garmin, вы можете дополнить его беспроводной резервной камерой Garmin. Когда вы выбираете систему беспроводной резервной камеры, вы экономите время на установке, но вам все равно придется подключать камеру и монитор для питания.

      Шаг 2. Выберите лучшую для вас камеру заднего вида

      Резервные камеры спроектированы так, чтобы быть крошечными и защищенными от непогоды, так что эти вещи в значительной степени гарантированы. Однако есть и другие переменные, которые следует учитывать:

      Датчик изображения — ПЗС против КМОП

      Большинство резервных камер используют датчики ПЗС или КМОП. Датчики преобразуют свет в сигнал двумя разными способами: ПЗС-матрица по существу аналоговая, а КМОП-цифровая. Вообще говоря, CMOS-датчик потребляет меньше энергии и более чувствителен к шуму изображения, чем ПЗС-датчик, но ПЗС-датчик немного лучше приспособлен для работы в условиях меняющегося освещения, чем CMOS-датчик. В зависимости от типов сред, в которых вы обычно ездите, разница может быть незначительной. В старой доброй традиции iPhone® и Android™ спор о том, какой датчик «лучше», продолжается, и вы найдете поклонников с обеих сторон. В большинстве случаев это вряд ли будет решающим фактором при выборе камеры.

      Направляющие линии для парковки

      Многие камеры заднего вида отображают направляющие линии на экране, чтобы помочь вам, когда вы уходите из опасного положения или протискиваетесь в узкое место. Они помогают вам измерить расстояние между вашим автомобилем и вещами вокруг него, что может значительно облегчить стресс. Если вам нужна гибкость выбора парковочных линий или отказов от них, ищите «выбираемые парковочные линии» в качестве функции. Некоторые дают вам возможность удалить их во время установки, что позволит вам использовать функцию выбора линий парковки, которую можно найти в некоторых приемниках с сенсорным экраном. Если вам нравится идея парковочных линий, которые изгибаются, когда вы поворачиваете руль, и предсказывают вашу траекторию движения задним ходом (кстати, это очень круто), обратите внимание на «активные парковочные линии» в качестве функции.

      Зеркальное отображение

      Это именно то, что вы думаете. Изображение на вашем мониторе перевернуто, чтобы имитировать зеркало заднего вида. В некоторых камерах эту функцию можно выбрать, что удобно, если вы планируете использовать камеру в качестве камеры переднего вида.

      Угол обзора

      Как правило, резервные камеры обеспечивают нормальный горизонтальный угол обзора. Естественно, чем шире вы пойдете, тем больше вы увидите позади себя с первого взгляда.

      Низкая освещенность

      На некоторых камерах вы можете увидеть минимальный рейтинг в люксах. Это говорит вам о наименьшем количестве света, необходимом для приемлемого изображения. Для справки: ночью при полной луне освещенность составляет около 0,1 люкс, а в солнечный день — около 10 000 люкс. Многие камеры улучшают свои возможности при слабом освещении с помощью дополнительного светодиодного или инфракрасного света, который включается, когда автомобиль движется задним ходом.

      Другие функции, такие как расширенный динамический диапазон (HDR) и широкий динамический диапазон (WDR), улучшают видимость, особенно при переходе между темными и яркими средами.

      Варианты крепления камеры заднего вида

      Это определяющая особенность большинства камер заднего вида. Крепление можно выполнить несколькими способами, поэтому перед тем, как выбрать камеру, взгляните на заднюю часть своего автомобиля. Вот варианты крепления, которые следует учитывать:

      Крепление для номерного знака

      Некоторые камеры подходят к соответствующей рамке для номерного знака, в то время как для других используется только крепление на ремешке. Этот резервный кулачок на ремешке крепится к номерному знаку с помощью существующих винтов.

      Крепление на губу

      Если в задней части автомобиля у вас есть врезка, скорее всего, вы можете использовать наклонную камеру с креплением на губу. Эти камеры немного тоньше, чем их собратья, установленные на номерном знаке.

      Крепление на кронштейне

      Этот вариант является наиболее универсальным, обеспечивая регулируемый кронштейн, который позволяет установить камеру в любом удобном для вас месте.

      Крепление для конкретного автомобиля

      Некоторые бренды предлагают кронштейны, которые заменяют заводские детали или подходят к ним для почти идеального соответствия вашему автомобилю. Обязательно введите информацию о своем транспортном средстве, чтобы узнать, есть ли вариант для вашей поездки.

      Мы также предлагаем специализированные видеосистемы с резервными камерами, предназначенные для прицепов, лодок, квадроциклов и т. д.

      Шаг 3. Как установить камеру заднего вида

      Домашним мастерам следует подготовиться к установке, состоящей из трех частей:

      1. Установка камеры в задней части автомобиля и подключение питания. Некоторые камеры имеют проводку питания, которую можно подключить только рядом с радио. Другие позволяют включать камеру при совместимых фонарях заднего хода. Во всех случаях камера должна быть подключена к питанию и заземлению.
      2. Запуск видеосоединения с камеры на приборную панель. Вам нужно будет проложить видеокабель камеры от места его установки снаружи автомобиля в салон вашего автомобиля. Для этого может потребоваться просверлить небольшое отверстие в вашем автомобиле или напилить металл или пластик. Вы захотите заранее спланировать свой маршрут через транспортное средство, чтобы убедиться, что у вас достаточно кабеля. Мы указываем длину кабеля камеры в разделе «Подробности».
      3. Подключение этого видеокабеля к совместимому монитору (который также потребует установки) или стереосистеме (для чего необходимо снять стереосистему с приборной панели, а затем переустановить ее). Чтобы вы могли видеть видео того, что находится позади вас, когда вы включаете заднюю передачу автомобиля, радио/монитор должен быть подключен к триггеру заднего хода в вашем автомобиле.

Добавить комментарий

Ваш адрес email не будет опубликован.
