Как правильно подключить кулер с тремя проводами. Для чего нужен каждый из проводов в 3-пиновом вентиляторе. Схемы подключения к материнской плате и блоку питания. Какие бывают ошибки при монтаже.
Устройство и назначение проводов в 3-пиновом кулере
Вентиляторы охлаждения с тремя проводами (3-pin) широко используются в компьютерах для отвода тепла от процессора, видеокарты и других компонентов. Рассмотрим, для чего нужен каждый из трех проводов такого кулера:
- Черный провод — общий (земля)
- Красный провод — питание +12В
- Желтый провод — сигнальный (тахометр)
Черный и красный провода обеспечивают питание двигателя вентилятора. По желтому проводу передается сигнал от датчика оборотов (тахометра) на материнскую плату для контроля скорости вращения.
Схема подключения 3-пинового кулера к материнской плате
Для подключения 3-пинового вентилятора к материнской плате необходимо:
- Найти на материнской плате разъем для подключения вентилятора CPU_FAN или CHA_FAN
- Совместить пластиковый ключ на разъеме кулера с выемкой на коннекторе материнской платы
- Аккуратно вставить разъем кулера в гнездо до щелчка
При правильном подключении черный провод будет соответствовать контакту GND, красный — +12V, желтый — TACH на материнской плате.

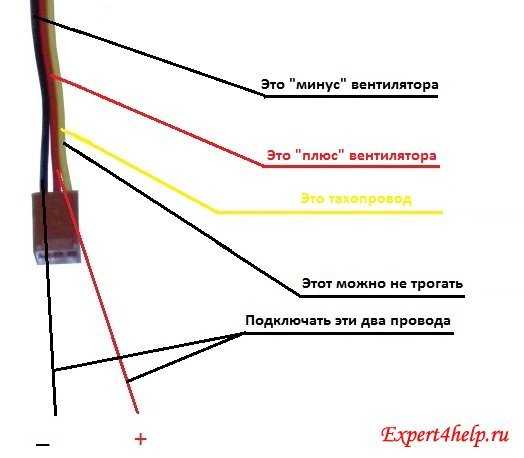

Подключение 3-пинового вентилятора к блоку питания
Если на материнской плате нет свободных разъемов, 3-пиновый кулер можно подключить напрямую к блоку питания компьютера. Для этого понадобится переходник с 4-пинового разъема питания Molex на 3-пиновый вентиляторный разъем.
Схема подключения:
- Черный провод кулера — черный провод Molex (земля)
- Красный провод кулера — желтый провод Molex (+12В)
- Желтый провод кулера остается неподключенным
При таком подключении вентилятор будет работать на максимальных оборотах, без возможности регулировки скорости.
Распространенные ошибки при подключении 3-пинового кулера
При самостоятельном монтаже вентилятора с тремя проводами следует избегать следующих ошибок:
- Подключение разъема кулера в неправильной ориентации
- Использование чрезмерного усилия при установке
- Подключение к нерегулируемому разъему питания, если требуется управление скоростью
- Неправильное подключение проводов при использовании самодельных переходников
Чтобы избежать проблем, внимательно изучите маркировку разъемов и сверяйтесь со схемой подключения в руководстве к материнской плате.
Преимущества и недостатки 3-пиновых вентиляторов
Трехпроводные кулеры имеют ряд особенностей по сравнению с двух- и четырехпроводными моделями:
Преимущества:
- Возможность контроля скорости вращения
- Совместимость с большинством материнских плат
- Простота подключения
Недостатки:
- Менее точное управление скоростью по сравнению с 4-пиновыми моделями
- Отсутствие ШИМ-регулировки
- Повышенное энергопотребление при низких оборотах
При выборе между 3- и 4-пиновыми вентиляторами следует учитывать особенности конкретной системы охлаждения и требования к управлению скоростью.
Диагностика проблем с 3-пиновым кулером
Если трехпроводной вентилятор не работает или работает некорректно после подключения, проверьте следующие моменты:
- Надежность физического соединения разъемов
- Правильность подключения проводов при использовании переходников
- Исправность самого вентилятора (проверьте на другом компьютере)
- Настройки управления вентиляторами в BIOS
- Напряжение в линии 12В от блока питания
Если проблема сохраняется, попробуйте подключить вентилятор напрямую к блоку питания через переходник. Это поможет выявить неисправность материнской платы или вентилятора.
Модернизация системы охлаждения с 3-пиновыми кулерами
При апгрейде компьютера с использованием 3-пиновых вентиляторов обратите внимание на следующие моменты:
- Убедитесь, что мощности имеющихся вентиляторов достаточно для охлаждения новых компонентов
- Проверьте наличие свободных разъемов на материнской плате для дополнительных кулеров
- Рассмотрите возможность установки контроллера вентиляторов для более гибкой настройки
- При замене материнской платы выбирайте модель с достаточным количеством 3-пиновых разъемов
Грамотная модернизация системы охлаждения позволит обеспечить оптимальный температурный режим компонентов и снизить уровень шума.
Кулер с тремя проводами схема
Обьясните чайнику как правильно припоять 3 кабеля идущих от вентилятора. Как мне обьяснил продавец, вентилятор для 3-х фаз на вольт, но через кондёр его можно подключить к вольт, что мне и требуется сделать, а вот какой провод куда паять я не знаю Нужна помощь знающих людей. Для обдува радиоэлектронной аппаратуры, в быту для вентиляции в вентиляционных каналах, оконных вытяжках, в смотровых и овощных ямах и т. ЭВ рассчитаны на питание от сети однофазного и трехфазного переменного тока, напряжением В, 50 Гц. Режим работы — продолжительный S1. Resident88 написал : Спасибо, но мне бы узнать ещё кто из них «С1».
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как подключить вентилятор в ванной к выключателю — 3 ошибки и схемы подключения.
- Разница между 4 pin и 3 pin вентиляторами
- Кулер (система охлаждения)
- Распиновка 3-Pin кулера
- Устройство кулера компьютера.
- Как подключить двигатель от вентилятора с 4 проводами?
- Вентилятор с тремя проводами
- Как подключить вентилятор в ванной к лампочке
- Схема пайки 3-х фазного вентилятора через конденсатор от сети 220 вольт
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК и КУДА подключить дополнительный кулер.
Настройка оборотов кулера.
Как подключить вентилятор в ванной к выключателю — 3 ошибки и схемы подключения.
У каждого дома скопилось немало компьютерных вентиляторов: кулеров от процессора, видеокарты и блоков питания ПК. Их можно поставить на замену сгоревшим, а можно подключить к блоку питания напрямую. Применений этому может быть масса: в качестве обдува в жаркую погоду, проветривание рабочее место от дыма при пайке, в электронных игрушках и так далее.
Вентиляторы обычно имеют стандартные размеры, из которых на сегодняшний день наиболее популярными являются 80 мм и мм кулеры. Подключение их также стандартизировано, поэтому всё что вам нужно знать — это распиновку 2, 3 и 4 контактного разъёма. На современных системных платах на базе шестого или седьмого поколения процессоров intel, как правило, распаяны только 4 pin разъёмы, а 3 pin уже уходят в прошлое, так что мы увидим их только в старых поколениях кулеров и вентиляторов.
Что касается места их установки — на БП, видеоадапторе или процессоре, это не имеет никакого значения так как подключение стандартное и главное здесь цоколёвка разъёма. Здесь скорость вращения можно не только считывать, но и изменять. Это делается при помощи импульса от материнской платы. Он способен в режиме реального времени возвращать информацию на тахогенератор 3-х штырьковый на это неспособен, так как датчик и контроллер сидят на одной ветке питания.
Наиболее распространённый тип вентилятора — 3 пин. Он садится напрямую на ножку датчика. Простейший кулер с двумя проводами. Наиболее частая цветность: чёрный и красный. Здесь катушки создают магнитной поле, которое заставляет ротор крутиться внутри магнитного поля, создаваемого магнитом, а датчик Холла оценивает вращение положение ротора.
Для подключения 3-pin кулера к 4-pin разъему на материнской плате для возможности программной регулировки оборотов служит вот такая схема:. При прямом подключении 3-х проводного вентилятора к 4-х контактному разъёму на материнке вентилятор будет всегда вращаться, потому как у материнской платы не будет возможности управления 3 pin вентилятором и регулировки числа оборотов кулера.
Так можно подключить любой вентилятор и чем меньше напряжение — тем меньше скорость, соответственно тише его работа. Если компьютер не особо греется, но очень шумит — можете воспользоваться таким методом. Для запитки его от батарей или аккумуляторов просто подайте плюс на красный, а минус на чёрный провод кулера.
Вращаться он начинает уже от 3-х вольт, максимум скорости будет где-то на ти. Больше напряжение увеличивать нельзя — сгорят обмотки мотора от перегрева. Потребляемый ток будет примерно миллиампер. Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.
Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом нож канцелярский, часовая отвёртка с плоским шлицем и т.
Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу.
На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке. Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку чтоб пыль не забивалась и пользуйтесь уже гораздо более тихим вентилятором дальше.
У всех таких вентиляторов бесколлекторный механизм вращения: это надёжность, экономичность, бесшумность и возможность регулировки оборотов. Содержание 1 Распиновка проводов кулера 4 pin 2 Распиновка разъёма кулера 3 pin 3 Распиновка проводов кулера 2 pin 4 Как подключить 3-pin кулер к 4-pin 5 Подключение кулера к БП или батарейке 6 Устройство и ремонт кулера ПК.
Ваше мнение: Отменить ответ Комментировать Имя Email.
Разница между 4 pin и 3 pin вентиляторами
Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.
У первых вариантов есть масса неудобств, поначалу не совсем заметных. Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно. Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации.
Подключаем кулер — пошёл такой ток, который затребовал кулер, Если защиты от перегрузки в схеме адаптера не предусмотрено.
Кулер (система охлаждения)
Прошу объяснить мне как работает обычный кулер от компьютера. Ниже схема самого кулера. Вопрос в том, зачем нужна вся эта приблуда, кроме эл. И почему катушки выполнены таким образом. Еще вопрос, что это за элемент Bh2 на схеме, в интернете ничего не нашел. Еще просьба подсказать, есть ли в интернете какой-нибудь сайт-эмулятор, на котором можно собрать схему, и посмотреть как он работает, в смысле как протекает ток, по порядку от плюса к минусу. Пожертвую рейтингом, прошу сам пост не минусить, есть коменты.
Транзистор VT1 в нужный момент по датчику холла Открываеться и подаёт напряжение на две обмоттки. Датчик реагирует на магнит ротора, и отключает первую группу обмоток, когда ток во второй только растёт заряжая ёмкость.
Распиновка 3-Pin кулера
Не сказал бы, что содержание статьи окажется жизненно необходимым для пользователей, однако небольшой мастер-класс по устройству начинки вашего программно-цифрового друга не помешает никому. Итак, есть компьютер — значит есть и система охлаждения некоторых компонентов. В том числе и активная, которая подразумевает ряд приспособлений для принудительного теплоотвода. А значит, как минимум несколько шумящих вентиляторов в компьютере гарантировано.
Подключение В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора.
Устройство кулера компьютера.
Регистрация Вход. Ответы Mail. Вопросы — лидеры Бокс и видеокарта для MB Pro 15 1 ставка. Когда выйдет в продажу i9 в мире? Есть любая информация?
Как подключить двигатель от вентилятора с 4 проводами?
Распиновкой или цоколевкой называют описание каждого контакта электронного соединения.
Как известно, в электрических приборах достаточно часто используется подключение оборудования, где его корректную работу обеспечивает несколько проводов. Касается это и компьютерных кулеров. У них бывает разное количество контактов, каждый отвечает за свое соединение. Сегодня мы бы хотели в деталях рассказать о распиновке 3-Pin вентилятора. Размеры и варианты подключения вентиляторов для ПК уже давно стандартизированы, различаются они только наличием кабелей подключения. Постепенно 3-Pin кулеры уступают 4-Pin, однако такие устройства все еще используются.
Решено: Как подсоединить кулер с тремя проводами к блоку питания с двумя ? Охлаждение Хочу поставить кулер Zalman ZM-F1 Plus в китайский блок питания. В БП 2 провода, Карта требует доп питание.
Вентилятор с тремя проводами
Вентиляторы постоянного тока с тремя проводами 3 pin имеют: два провода для питания, а третий является сигнальным. Как правило, третий сигнальный провод выполняет одну из двух функций:. По цветам это всегда:.
Как подключить вентилятор в ванной к лампочке
Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Мегапосты: Криминальный квест HR-истории Путешествия гика. Войти Регистрация.
By Delicious , 18 Jan , in Вентиляция и охлаждение.
Схема пайки 3-х фазного вентилятора через конденсатор от сети 220 вольт
Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись. Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире. Установка вытяжного устройства положительно влияет на санитарное состояние ванной.
При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах.
Подключить кулер к Блоку Питания. Хочу поставить кулер, на переднюю панель, там ниже жесткого диска. В мамку нет места, поэтому
Почему у одних процессорных вентиляторов три провода, а у других четыре?
Никогда не задумывались почему у процессорных кулеров разное количество проводов? Зачем вообще нужны три провода, а уж тем более четыре, ведь обычному вентилятору вполне хватает и двух?
Лично мне всегда нравились пассивные системы охлаждения, состоящие только из радиатора, а потому совершенно бесшумные. По этой причине, для себя выбрал именно 12-дюймовую модель MacBook, которой не требуется активная система охлаждения. Однако, вернёмся к теме кулеров.
В простейшем случае, вентилятор запускается на максимальной скорости и работает так всё время.
Но ведь процессор в системе не нагружен постоянно на 100% и греется в зависимости от выполняемых задач, потому нет необходимости гонять кулер на максимальных оборотах. Не будем размусоливать очевидные вещи, что чем медленнее вращается вентилятор, тем меньше шума он производит.
Линейное управление скоростью вращения вентилятора выглядит уже интереснее и зависит от напряжения питания — чем оно выше, тем быстрее вращаются лопасти кулера. Конечно, есть определенные границы изменения напряжения питания.
Например, вентилятору на 12 вольт для запуска может потребоваться не менее 7 вольт, при этом напряжении он будет вращаться примерно с половинной скоростью от своего максимального значения. Однако для поддержания вращения ему требуется уже меньшее напряжение и мы можем понизить напряжение питание до определенного предела, скажем до 4-х вольт (значения приведены только в качестве примера). Соотвественно для пятивольтовых вентиляторов возможности в регулировке скорости вращения будут ещё меньше.
Поэтому, наиболее популярным вариантом управления скоростью вращения кулера стал метод широтно-импульсной модуляции напряжения (ШИМ или PWM). Вентилятор подключается к минусовой шине питания через ключ, а на управляющий вход ключа подается ШИМ сигнал. Получается, что к вентилятору всегда приложено либо нулевое, либо рабочее напряжение питания.
Но откуда берётся разное количество проводов? Вы уже знаете, что управлять скоростью вращения вентилятора можно и по двум проводам, изменяя напряжение питания линейно или с помощью ШИМ. Однако, узнать с какой скоростью вращается кулер и вращается ли он вообще, имея всего два провода не получится, так как у нас нет обратной связи – датчика оборотов (тахометра).
Вот мы и добрались до варианта с тремя проводами, где присутствует датчик оборотов, позволяющий определить скорость и сам факт вращения лопастей. Казалось бы, вот оно счастье, но и тут есть одна неприятная особенность. При ШИМ питании сигнал с тахометра не всегда корректен.
На схеме ниже можно посмотреть идеальный сигнал с тахометра (ideal tach) при линейном напряжении питания и сигнал при ШИМ управлении (tach).
Видно, что сигнал, подаваемый на двигатель как-бы «плавает». А вот 4-х проводные вентиляторы лишены данного недостатка, так как имеют отдельный ШИМ вход, который управляет коммутацией обмоток вентилятора к плюсовой шине источника питания. Скорость вращения тут может регулироваться в широком диапазоне, вплоть до 10% от максимальной скорости. На следующем рисунке показана разница между 3-х и 4-х проводными вентиляторами.
Напоследок ещё стоит упомянуть, что в некоторых моделях 4-х проводных вентиляторов, схема управления уже встроена в сам кулер. Это к вопросу о заменяемости кулеров ноутбуков и странных проблемах, с которыми можно столкнуться, если не учитывать этих нюансов.
Подписывайтесь на канал
Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.
Как подключить термостат? (2,3,4,5 Проводная направляющая)
Термостаты являются конечными концентраторами управления для устройств HVAC, таких как печи и кондиционеры . Проводка термостата — полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, не случилось ли что-то с новым термостатом. С небольшой помощью вы можете узнать, как установить термостат самостоятельно.
Компания LearnMetrics разработала это руководство как небольшую помощь. Мы рассмотрим все, что вам нужно знать о проводке термостата ; в том числе куда идет провод каждого цвета.
Очевидно, существует множество различных типов термостатов. 100% рекомендаций не будут работать для 100% термостатов. В конце концов, есть много разных типов термостатов с различной проводкой: проводка термостата Honeywell , гнездовая проводка, старые термостаты и так далее.
Мы рассмотрим наиболее распространенные схемы подключения термостата для 2-проводные, 3-проводные, 4-проводные и 5-проводные термостаты .
На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.
Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:
Это стандартный термостат Honeywell; идеально подходит для изучения тонкостей подключения термостата. Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.Мы также постараемся ответить на все распространенные вопросы, касающиеся подключения термостата, такие как:
«Какого цвета провод куда идет на термостате?» (см. схему ниже)
«Сколько проводов нужно для термостата?» (Минимум 2)
«Что такое R и RC на термостате?» (Схема цветового кодирования ниже)
«Для чего нужен черный провод на термостате?»
«Что делать, если нет провода C для термостата?» (Старый термостат; вы можете оставить его без него или добавить)
Давайте применим здесь системный и практичный подход.
Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:
- Снимите панель управления термостата и оголите цветные провода.
- Мы узнаем, что означает каждый цвет провода. Понимание цветовой кодировки поможет вам понять, как на самом деле работает термостат.
- Замена старого термостата с новым.
Важное примечание: Имейте в виду, что работа с электрическими цепями может быть опасна для вас. Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением. Для получения дополнительной информации о проводах и их допустимом токе см. таблицу калибров AWG с размерами проводов для конкретных усилителей здесь.
Начнем сразу с обнажения цветных проводов:
Снятие панели управления термостата (подход к цветным проводам)
Первым шагом в подключении термостата является подключение к проводам .
Вероятно, у вас есть термостат, закрепленный на стене. Открыть провода легко; все начинается со снятия панели управления термостата.
Перед началом: Переведите выключатель питания в положение «Выкл.», чтобы термостат устройства был подключен.
Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь винты; просто открутить их на оголить клеммы проводов .
Под панелью управления вы найдете основание и провода, торчащие из стены. В базовом термостате Honeywell вы найдете:
- 8 разъемов для проводов слева.
- 8 розеток справа.
Прежде чем мы возьмем винт с плоской головкой, чтобы открутить их, давайте сначала ознакомимся с важной частью любой проводки термостата: кодами и цветами проводов.
Вот куда идут провода термостата:
Цветовые коды проводки термостата
Как видно на основании термостата, у вас есть 16 розеток с буквами C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC.
С 2-проводными, 3-проводными и 4-проводными термостатами у вас нет всего этого. Это нормально. Вы также можете заметить, что не все розетки подключены к ним. Это тоже стандарт.
Для каждой из этих клемм термостата имеется определенный провод, характеризуемый цветом:
Термостат состоит из 16 разъемов с кодами (C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и провода обозначенного цвета.Если ваш термостат выглядит не совсем так или даже как-то так, не волнуйтесь. Нам просто нужно понять, что представляет собой каждый цветной провод и что он делает.
Рассмотрим каждый из этих проводов по очереди:
Черный или синий провод термостата (провод «C»)
Черный провод или синий провод (используется любой цвет) — это C – «Общий» провод . Что делает провод С? Провод С подсоединяется к трансформатору и замыкает электрическую цепь 24В . Более новые термостаты имеют непрерывную цепь 24 В; в более старых моделях цикл замыкается только тогда, когда требуется питание (например, когда вы включаете переменный ток).
Чаще всего черный или синий провод, подключенный к клемме C, встречается в более новых «умных» термостатах. У более старых термостатов может отсутствовать провод «С»; они работают по запросу, а новые работают постоянно (непрерывно 24 часа в сутки, 7 дней в неделю).
Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.
Красный провод термостата («R» или «Rc»)
Красный провод или «R» — это провод питания. Они берут начало в трансформаторе (кондиционеры, в системе обработки воздуха) и обеспечивают 24-часовую мощность переменного тока.
Все термостаты кондиционеров имеют красный провод питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.
Белый провод термостата («провод W1» или «W2»)
Белые провода предназначены для нагрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.
Вт провода идут непосредственно к источнику нагрева; это может быть печь (газовая, электрическая, жидкотопливная, что угодно) или тепловые насосы (в том числе мини-сплит-тепловые насосы).
W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают второй этап нагрева и требуют белого провода W2.
Оранжевый провод для O и темно-синий провод для B (провод O/B)
«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана. У большинства крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. д., оранжевый провод идет к конденсатору (расположенному во внешнем блоке тепловых насосов).
«B» для реверсивного клапана обогрева. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим нагрева. Темно-синий провод «B» необходим для клеммы t-stat.
Зеленый провод термостата («G»)
Зеленый провод для вентилятора. Мини-сплиты имеют внутреннюю приточно-вытяжную вентиляцию с вентилятором; потребляемая мощность вентилятора регулируется зеленым проводом или проводом «G».
Желтый провод термостата («Y1» и «Y2»)
Клеммы Y предназначены для подключения к реле компрессора. Чаще всего он подключается к приточно-вытяжной установке (внутреннему блоку сплит-системы). Y1 для обычного или одноступенчатого охлаждения; это то, что есть у большинства из нас дома. Провод Y с кодом «Y1» обычно желтого цвета. Подробнее о том, какой размер провода нужен для кондиционеров, вы можете прочитать здесь.
«Y2» только для кондиционеров со второй ступенью охлаждения. Этот терминал требуется только при наличии:
- 2 компрессора.
- Двухступенчатый компрессор.
Другие провода (BK, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)
Некоторые другие клеммы, которые редко используются, на правой стороне термостата. В дальнейшем мы планируем создать в отдельной статье детали того, что конкретная функция у них у всех есть.
Имейте в виду, что при таком большом количестве различных термостатов каждый код провода может иметь провод разного цвета.
Провод «О», например, не обязательно всегда оранжевый. Если техник, который устанавливал ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему следующий раздел так важен:
Снятие старого термостата (сфотографируйте)
Если вы планируете заменить старый термостат, не снимайте его сразу. Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.
Техники HVAC знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.
Если вы занимаетесь монтажом термостата своими руками, вот самое простое, что нужно сделать, прежде чем снимать старый термостат:
Сделать снимок.
Если вы отвинтите клеммы и сразу отсоедините провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме. Прежде чем продолжить, убедитесь, что у вас есть картина того, как выглядит проводка к старому термостату.
Не забудьте протянуть провода (не потеряйте их в стене)
Сфотографировав старый термостат, вы можете его снять. Но будьте осторожны:
Термостат удерживает провода от стены; провода подвешены к термостату. Если сразу снять терморегулятор, провода потеряются внутри стены. Вам нужно будет либо:
- Вытащите провода из стены.
- Разбейте стену, чтобы добраться до проводов.
Чтобы предотвратить эти два сценария, не забудьте растянуть провода. Возьмите каждую проволоку и согните ее наружу. Вот логика этого:
- Отверстие в стене примерно 2×2 дюйма. Сами провода
- имеют размер примерно 1×1 дюйм.
- Если их развести, получится поперечное сечение не менее 2×2 дюймов, и провода будут висеть на стене (а не на термостате).
Когда вы это сделаете, вы можете безопасно удалить старый термостат.
Установка нового термостата (подключение провода за проводом)
После того, как вы удалите старый термостат, возьмите новый термостат и поставьте его на то же место, что и старый термостат.
Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.
Теперь вы начинаете переподключать провод за проводом. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:
- Используйте фото и соответствующим образом подключите провода.
- Используйте цветовые коды и снова подключите провода.
Если вы руководствуетесь цветовыми кодами, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткий обзор:
- Красный провод: питание (в большинстве случаев вход 24 В).
- Зеленый провод: Вентилятор.
- Белый провод: Нагрев.
- Синий провод: Охлаждение.
- Rh: мощность нагрева.
- Rc: Мощность охлаждения.
Для повторного подключения провода просто подсоедините провод к правой клемме и затяните установочный винт.
Немного потяните за провод, чтобы убедиться, что он правильно закреплен.
Пример: Подсоедините красный провод к R, затяните винт, проверьте и перейдите к новому проводу.
После того, как вы пересоединили все провода, установите плату управления и проверьте, все ли в порядке.
Теперь, когда мы знаем основы правильного подключения термостата и основы цветового кодирования, давайте рассмотрим пошаговые инструкции по подключению 2-, 3-, 4- и 5-проводных термостатов:
2-проводная проводка термостата (печи)
Самый простой термостат имеет 2 провода; обычно красный и белый провод. Двухпроводная проводка термостата используется только для печей и обычно не требует провода «C» или «Общий». Вот почему нам нужно всего два провода. Это 2-проводной цветовой код проводки термостата:
- Красный провод для питания (24 часа).
- Белый провод для обогрева.
Подключение двухпроводного термостата довольно просто.
Вот пошаговая инструкция по монтажу двухпроводного термостата своими руками:
- Снимите панель управления старого термостата печи.
- Обратите внимание, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1. Вы также можете сделать фото.
- Открутите два провода от клемм.
- Снимите плату старого 2-проводного термостата и установите на его место новый 2-проводной термостат.
- Подсоедините красный и белый провода, затяните установочный винт и снова установите панель управления.
- Проверьте двухпроводную проводку термостата, включив печь.
Если вы правильно подключили 2 провода, новый 2-проводной термостат должен управлять печью так же, как ваш старый 2-проводной термостат.
Электропроводка 3-проводного термостата (котлы, нагреватели)
3-проводные термостаты чаще всего используются для управления нагревателями; особенно бойлеры и водонагреватели. 3 провода, которые вы найдете, обычно имеют коды R, G и W.
Разница между 2-проводным и 3-проводным термометром заключается в «G» или зеленом проводе, который обычно используется для вентиляторов. В 3-проводной проводке термостата зеленый провод служит переназначенным проводом C или «общим». Вот цветовой код проводки трехпроводного термостата:
- Красный провод для питания (24В).
- Белый провод для обогрева (подключен к клемме W или W1).
- Зеленый провод как перепрофилированный провод C.
Вот как подключить трехпроводной термостат:
- Снимите панель управления старого термостата.
- Сфотографируйте 3 провода. Обратите внимание на цвет — красный, белый и зеленый — и клеммы — R, W или W1, G. .
- Полностью снимите плату старого термостата и закрепите провода. Вы не хотите, чтобы они прятались глубоко внутри стены.
- Установите новую материнскую плату на место старой и протяните провода через трехпроводной термостат.
- Правильно подключите провода — красный к R, белый к W или W1, зеленый к G — и затяните винты клемм.
- Установите панель управления и проверьте правильность работы вашего бойлера или водонагревателя, подключенного к трехпроводному термометру.
Знать, как подключить 3-проводной термостат, довольно легко по сравнению с 4- и 5-проводными термостатами:
4-проводное подключение термостата (тепловые насосы, HVAC)
4-проводные термостаты обладают большей гибкостью. Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.
В дополнение к нагреву (2-проводные термостаты) и C или вентилятору (3-проводные термостаты), 4-проводные термостаты включают провод охлаждения, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами (также называемые цветовым кодом проводки 4-проводного термостата):
- Красный провод для питания (24В).
- Белый провод для обогрева (подключен к клемме W или W1).
- Зеленый провод для вентиляторов.
- Синий или желтый провод для охлаждения (подключен к Y).
Эти термостаты типичны для тепловых насосов: устройства HVAC, которые могут охлаждать и нагревать. Для создания воздушного потока необходим вентилятор (зеленый провод).
Вот как можно самостоятельно подключить 4-проводной термостат:
- Снимите панель управления и оголите провода в старом 4-проводном термостате.
- Сфотографируйте провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
- Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
- Привинтите новую материнскую плату и протяните 4 провода через отверстие.
- Подсоедините 4 провода к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G и синий или желтый к Y — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
- Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.
Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.Давайте рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:
5-проводная проводка термостата (любое устройство HVAC — кондиционеры, тепловые насосы, печи и т. д.)
5-проводной термостат — это в основном 4-проводной термостат с буквой «C» или Общий» провод. Для работы всех новых цифровых термостатов для устройств HVAC требуется проводное соединение 24 В C. 5-проводные термостаты являются наиболее универсальными термостатами; они контролируют все, от умных кондиционеров, тепловых насосов, печей и так далее.
Вот 5 цветов проводов и коды клемм (цветовой код 5 проводов термостата):
- Красный провод для питания (24 В).
- Белый провод для обогрева (подключен к клемме W или W1).
- Зеленый провод для вентиляторов.
- Синий или желтый провод для охлаждения (подключен к Y).
- Черный провод для провода «C» или «Общий».
Вот как выглядит проводной 5-проводной термостат:
Давайте посмотрим, как заменить старый 5-проводной термостат на новый:
- Снимите панель управления и оголите провода в старом 5-проводном термостате.
- Сфотографируйте провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
- Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
- Привинтите новую материнскую плату и протяните 5 проводов через отверстие.
- Подсоедините 5 проводов к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G, синий или желтый к Y, черный к C — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
- Включите любое интеллектуальное устройство, которое подключается к 5-проводному термостату, и попробуйте использовать приложение для смартфона или пульт дистанционного управления, чтобы проверить, все ли работает должным образом.
Это основы подключения термостата. Если у вас есть хоть немного технических навыков, вы, вероятно, сможете заменить термостат своими руками.
Содержание
Проводка выключателя испарительного болотного охладителя — HVAC How to
Проводка болотного охладителя несложна, но если вы никогда раньше не подключали электродвигатель или чувствуете себя некомфортно с электричеством, рекомендуется нанять электрика, чтобы подключить ваш кулер.
Болотный охладитель нуждается в энергии для работы двух устройств.
- Двигатель вентилятора
- Водяной насос
Водяной насос перекачивает воду к охлаждающим подставкам и почти всегда работает от сети переменного тока 110/120 вольт, и, как любой прибор на 110/120 вольт, его просто нужно подключить к работе.
Он будет работать как любой прибор на 110/120 В, если он подключен к охлаждающему устройству.
Двигатель вентилятора нагнетает воздух в здание и может работать от сети переменного тока 110/120 В или 220/230 В переменного тока, а также может иметь разъемы для низких и высоких скоростей.
Вот пример типичной проводки выключателя болотного охладителя. Проводка может различаться у разных производителей.
Всегда следуйте схемам производителя для любого двигателя или переключателя.
Вот изображение двигателя вентилятора болотного охладителя с выводами Hi, Low и Common, помеченными H, L и C.
Когда напряжение подается на нижнюю сторону обмоток двигателя, мотор медленнее. Когда напряжение подается на высокую сторону, обмотки в двигателе будут вращать его быстрее.
Общие цветовые коды проводки испарительного болотного охладителя
- Красный = низкий
- Желтый = Насос
- Черный = горячий провод
- Белый = общий провод (нейтральный)
- Зеленый = провод заземления
Горячий провод (черный) проходит через выключатель к двигателю.
Все общие провода (белые) соединены вместе для замыкания цепи при переключении выключателя.
Выключатель испарителя является наиболее распространенным способом управления болотным охладителем, хотя для управления охладителем также можно купить термостаты.
Одиночные переключатели также иногда используются с одной скоростью двигателя, и насос просто подключается к переключателю.
Переключатель охладителя испарителя является гораздо лучшим вариантом, поскольку он может переключаться с низкой скорости на высокую, а также только на вентилятор и насос.
Пример схемы подключения переключателя болотного охладителя.
Выше приведена базовая схема подключения переключателя болотного охладителя. (Всегда следуйте схемам, которые поставляются с купленным выключателем, это только пример.)
С левой стороны находится проводка, идущая от выключателя с черным (горячий), белым (общий) и зеленым (земля). .
Заземление: Провод заземления соединяется со всеми заземлениями с помощью гайки.
Общий: Все общие (нейтральные) провода, обычно белого цвета, соединены вместе, включая общую сторону водяного насоса.
Горячий: Черный провод или горячая сторона подсоединены к выключателю и обеспечивают правильное питание при повороте выключателя.
Вот пример переключателя болотного охладителя на 110/120 В, подключенного проводами.
- L1: Горячий провод, идущий от выключателя.
- 1: Красный провод идет с нижней стороны двигателя вентилятора.
- 2: Желтый провод идет на горячую сторону водяного насоса.
- C: Черный провод идет к верхней стороне двигателя вентилятора.
К переключателю будут подключены нижняя и верхняя стороны двигателя вентилятора, а также горячая сторона водяного насоса.
Как видно из приведенной выше простой диаграммы, единственное, на чем стоит сосредоточиться, это правильное подключение горячей стороны к коммутатору.
