Как подключить лампу через выключатель. Как подключить лампочку через выключатель: схемы и инструкции

Как правильно подключить лампочку к выключателю. Какие схемы подключения существуют. Какие инструменты и материалы потребуются. Как выбрать провода и распределительные коробки. Как зачистить и соединить провода. Как установить выключатель.

Основные схемы подключения лампочки через выключатель

Существует несколько базовых схем подключения лампочки через выключатель:

• Схема с одноклавишным выключателем для одной лампочки
• Схема с двухклавишным выключателем для двух групп лампочек
• Схема с проходным выключателем для управления освещением с двух мест
• Схема с датчиком движения

Выбор конкретной схемы зависит от планировки помещения и потребностей пользователей. Рассмотрим подробнее наиболее распространенные варианты.

Подключение лампочки через одноклавишный выключатель

Это самая простая и распространенная схема. Для нее потребуется:

• Одноклавишный выключатель
• Лампочка
• Провода (фазный, нулевой, заземление)
• Распределительная коробка

Последовательность подключения:

1. Фазный провод подключается к входной клемме выключателя
2. От выходной клеммы выключателя идет провод к лампочке
3. Нулевой провод напрямую соединяется с лампочкой
4. Заземляющий провод подключается к корпусу светильника

При включении выключателя замыкается цепь, и ток поступает на лампочку. При выключении — цепь размыкается.

Схема подключения люстры с несколькими лампочками

Для подключения люстры с 2-5 лампочками часто используют двухклавишный выключатель. Это позволяет включать лампочки группами.

Схема подключения:

1. Фазный провод подключается к общей клемме выключателя
2. От двух других клемм идут провода к двум группам лампочек на люстре
3. Нулевой провод напрямую соединяется со всеми лампочками
4. Заземление подключается к корпусу люстры

Такая схема позволяет включать часть лампочек или все сразу, регулируя уровень освещенности.

Необходимые инструменты и материалы

Для подключения лампочки через выключатель потребуются:

• Провода (ВВГнг 3х1.5 или 3х2.5)
• Выключатель (одно- или многоклавишный)
• Распределительная коробка
• Клеммные колодки или колпачки СИЗ
• Отвертки, плоскогубцы, кусачки
• Индикаторная отвертка
• Изолента
• Монтажный нож

Для скрытой проводки дополнительно понадобятся перфоратор, штроборез, подрозетник.

Выбор проводов и кабелей

Для домашней электропроводки рекомендуется использовать медный кабель ВВГнг сечением 1.5-2.5 мм². Преимущества этого кабеля:

• Негорючая изоляция
• Высокая проводимость меди
• Цветовая маркировка жил
• Гибкость и удобство монтажа

Цвета проводов:

• Коричневый или красный — фаза
• Синий — ноль
• Желто-зеленый — заземление

Правильная цветовая идентификация проводов крайне важна для безопасного монтажа.

Распределительные коробки: виды и применение

Распределительные коробки необходимы для безопасного соединения проводов. Различают:

• Накладные коробки — для открытой проводки
• Встраиваемые коробки — для скрытой проводки
• Коробки для полых стен — для гипсокартонных перегородок

При выборе коробки обратите внимание на:

• Размер — должен вмещать все соединения
• Степень защиты IP — для влажных помещений выше
• Наличие клемм — упрощают соединение
• Огнестойкость — для деревянных домов

Правильно подобранная распределительная коробка обеспечит надежность и безопасность электропроводки.

Техника зачистки и соединения проводов

Правильное соединение проводов критически важно для безопасности. Порядок действий:

1. Снимите внешнюю изоляцию кабеля на 3-5 см
2. Зачистите отдельные жилы на 1-1.5 см
3. Скрутите провода или используйте клеммы
4. Заизолируйте соединение изолентой или колпачком

Несколько важных правил:

• Не повредите жилы при зачистке
• Скрутка должна быть плотной
• Изоляция должна полностью закрывать оголенный металл
• Для разных металлов (медь+алюминий) используйте специальные клеммы

Качественное соединение проводов — залог долгой и безопасной работы электропроводки.

Выбор и установка выключателя

При выборе выключателя учитывайте:

• Тип монтажа — накладной или встраиваемый
• Количество клавиш — зависит от схемы подключения
• Номинальный ток — обычно 10А достаточно
• Степень защиты IP — для ванной выше
• Дизайн — должен сочетаться с интерьером

Порядок установки встраиваемого выключателя:

1. Подготовьте отверстие в стене
2. Установите подрозетник
3. Подключите провода к выключателю
4. Закрепите выключатель в подрозетнике
5. Установите декоративную рамку

Правильно подобранный и установленный выключатель прослужит долгие годы.

Меры безопасности при работе с электропроводкой

Работа с электричеством требует соблюдения правил безопасности:

• Отключите напряжение перед началом работ
• Проверьте отсутствие напряжения индикатором
• Используйте инструменты с изолированными ручками
• Работайте в диэлектрических перчатках
• Не оставляйте оголенные провода
• Тщательно изолируйте все соединения

При отсутствии опыта лучше доверить работу профессиональному электрику. Ваша безопасность превыше всего!

Как подключить лампочку через выключатель: рекомендации и схемы

При организации домашней электросети, во время ее ремонта, модернизации, или при замене осветительных приборов у хозяев, решивших действовать самостоятельно, могут возникнуть затруднения. Один из самых частых вопросов относится к двум обязательным элементам этой инженерной системы: многих интересует, как подключить лампочку через выключатель. Эта работа не отличается особой сложностью, поэтому ее можно сделать своими руками. Однако важно выбрать корректную схему из нескольких возможных, действовать внимательно и аккуратно. Любая ошибка, допущенная при подключении, обойдется дорого: в случае короткого замыкания прибор выйдет из строя. Но это еще не означает, что «миссия невыполнима»: корректные действия и соблюдение техники электробезопасности позволят избежать подводных камней и получить отличный результат.

Соблюдение правил работы с электричеством

Любые манипуляции с проводкой или электроприборами требуют обязательного этапа — обесточивания сети на электрическом щитке.

Перед тем как подключить лампочку через выключатель, питание ветки, на которой будут производиться работы, отключают через коммутатор: общий или групповой.

Мастеру-непрофессионалу лучше обеспечить себе максимально устойчивое рабочее место: вместо стремянки рекомендуют использовать стул, стол и т. д. Если щиток находится в подъезде многоквартирного дома, то необходимо предупредить о проводимой работе жильцов. Для этого используют бумажный лист, на котором делают надпись «Не включать». Следующий шаг — проверка линии. Этот этап обязателен. Для того чтобы убедиться, что электросеть обесточена, используют отвертку-индикатор.

Прежде чем приступать к электромонтажным работам, надо познакомиться с правилами работы с этой инженерной системой.

1. Характеристики электропроводки узнают заранее. Причина — невозможность надежного соединения алюминиевых и медных проводов напрямую.
2. Любые ремонтные работы надо проводить инструментами, ручки которых имеют защиту из изоляции или хлорвиниловой трубки.
3. Осторожность лишней не бывает. Даже при обесточенной сети рекомендуют использовать защиту рук — диэлектрические перчатки.

Оголенными проводники не оставляют. Все соединения защищают, укладывая их в специальные коробки, изолируют, дополнительно надевая на скрутки колпачки.

После выполнения все требований можно будет приступить к работе, но сначала мастеру предстоит разобраться, как подключить лампочку через выключатель, а также подготовить все необходимые орудия труда и материалы.

Выключатели и лампы

Ответ на вопрос, как подключить лампочку через выключатель, зависит от нескольких факторов. Одни из них — вид выключателя, который будет использоваться при работе.

Разновидности выключателей

Ассортимент таких приборов достаточно широк.

1. Одноклавишное устройство — самый простой вариант, который предназначен всего для двух действий — для включения и выключения осветительного прибора.
2. Двухклавишный либо трехклавишный выключатель позволяет контролировать две или три независимые электрические цепи.
3. Диммер — регулятор, который дает возможность не только включать/выключать осветительный прибор, но и регулировать яркость свечения.
4. Выключатель, имеющий регулятор, двух- или трехклавишный. Его главная задача — ступенчатое управление накалом ламп.
5. Проходной одноклавишный выключатель. Такое устройство позволяет легко переключать фазу между двумя линиями.
6. Перекрестный одинарный прибор. Его предназначение — изменение прямого переключения линий на перекрестное.

Сенсорные модели — относительные новинки. Они гарантируют максимальное удобство: подача электричества возобновляется или прекращается прикосновением пальца. Вторые, «умнейшие» приборы — выключатели, имеющие датчики движения. Эти приборы «совсем самостоятельны», потому что не требуют от хозяев каких-либо действий. Они включают осветительные приборы, когда в контролируемой зоне появляется человек.

Виды ламп

Эти приборы также широко представлены на рынке.

1. Лампы накаливания — традиционный вариант, от которого в последнее время отказывается все большее число хозяев.
2. Галогенные приборы. Отличаются от обычных ламп тем, что вместо вакуума в колбе находится газ. Плюс — более долгий срок службы, минус — стекло, которое при монтаже нельзя трогать руками.

Последний вид, постепенно вытесняющие остальные осветительные приборы, — энергосберегающие устройства. В эту категорию входят как люминесцентные, так и светодиодные источники света. Оба вида достаточно популярны, но лидерами становятся светодиодные источники света.

Что понадобится для работы?

Для электромонтажных работ потребуются инструменты, имеющиеся в каждом хозяйстве. Еще нужно будет приобрести различные материалы, и, конечно же, приборы и вспомогательные приспособления.

Инструменты и материалы

В список самого необходимого инструментария входят:

• кусачки;
• острый нож;
• плоскогубцы;
• различные отвертки: шлицевые и крестовые.

Если подобные работы проводятся более-менее регулярно, то лучше заранее приобрести максимально удобный инструмент для резки и зачистки проводов — стриппер. Традиционным материалом для работы с проводниками остается изолента. Лучший ее вид — ХБ, который не плавится, а постепенно засыхает.

Проводники, кабели и распаячные коробки

Если будет производиться самостоятельная прокладка линии для осветительного прибора, то рекомендуют использовать кабели ВВГнг, имеющие одинарные жилы сечением 1,5 мм², с максимально устойчивой изоляцией.

Маркировка проводов

При любом виде работы соблюдение маркировки при подсоединении обязательно. Полный порядок с инженерной системой будет гарантией очень неприятных сюрпризов в будущем. Традиционные цвета уже знает большинство мастеров, когда-либо интересовавшихся электросетями:

• заземление — желтый, зеленый или желто-зеленый;
• фаза — красный, черный, белый, коричневый;
• нейтраль, или ноль — синий либо голубой.

Отдельного абзаца заслуживает фаза, которая чаще отмечается ярким цветом. Вообще, ассортимент расцветок изоляции самого опасного проводника достаточно разнообразен. Он может быть серым, сиреневым, фиолетовым, розовым или оранжевым.

«Союз» алюминия и меди

Второе правило — соответствие материала проводников. Если проводка сделана из алюминия, то кабель также нужно приобретать из этого материала. Для подобной работы идеально подходит АППВ 1,5. Контакт меди и алюминия спровоцирует электролизную химическую реакцию: место соединения будет окисляться. Затем неминуемо произойдет ослабление контакта, нагрев спровоцирует оплавление изоляции. Причина — гальваническая несовместимость, потенциальное последствие — короткое замыкание, либо отгорание жилы. Предотвратить опасную ситуацию можно несколькими способами.

1. Опрессовка. Эта технология требует тщательной подготовки (очистки) обоих проводников, а также максимальной осторожности при работе с хрупким алюминием.
2. Соединение с помощью проводов, концы которых закручены колечками, болта, стальной шайбы и гайки. Это надежный метод, однако его минус в том, что конструкция занимает достаточно много места, которого мало в подрозетнике.
3. Использование специального зажима Wago. Внутри его клемм находится противоокислительная паста. Минус варианта — возможное ослабление контакта. Чаще это происходит с соединениями, расположенными именно в тесных монтажных коробках.

Применение клеммной колодки нельзя отнести к оптимальным способам. Недостатков у нее несколько. Такой контакт потребует регулярной ревизии. Винты придется подтягивать раз в полгода или год. Периодичность проверки зависит от нагрузки, а также от ее колебаний в периоды минимума-максимума. Качество данных клеммных изделий тоже желает оставлять лучшего.

Распаячные (распределительные) коробки

Еще одно «подспорье», обещающее отсутствие неразрешимых проблем в будущем, — распределительная (распаячная, разветвительная) коробка. Эти элементы дают возможность максимально защитить соединения жил кабелей от механических повреждений, от пыли и влаги. Провода в монтажных коробках соединяют скрутками, с помощью зажимных или винтовых клемм, которые позволяют надежно и безопасно «подружить» медные и алюминиевые проводники. Простейшая альтернатива — использование ХБ-изоленты. На скрутки рекомендуют надевать колпачки СИЗ.

Работа с проводкой

В любом из случаев мастер обязан знать, как обращаться с проводниками. Снятие с них изоляции не такая большая проблема. С ней после небольшой практики справится любой, однако способы соединения более требовательны к мастеру.

Как удаляют изоляцию?

Если у мастера пока нет специальных приспособлений, то первый необходимый инструмент — острый нож, с помощью которого сначала изделия надрезают. Разрез делают на конце провода, его длина составляет 30-40 мм. Потом одной рукой зажимают пучок проводов, а другой оттягивают изоляционную рубашку. Как правило, она надрывается без проблем. Затем ее выворачивают наизнанку, отрезают тем же ножом по кругу.

Как уже было отмечено, любых неожиданностей позволяет избежать электромонтажный стриппер. Альтернатива этому инструменту — кусачки-бокорезы, имеющие специальные прорези. В этом случае в изоляцию врезаются неглубоко, чтобы случайно не повредить металл. Особой осторожности требует «капризный» алюминий.

Длина участка для «стриптиза» зависит только от способа подключения. Для скручивания проводников снимают 20-30 мм изоляции. Если будут использоваться винтовые зажимы, то достаточно 5-10 мм. Для скрутки в просторной распаячной коробке идеальны 30-50 мм.

Как делают скрутку?

Перед скручиванием концы проводников скрещивают так, чтобы место контакта находилось около начала изоляции. Кончики жил зажимают пальцами, сначала их перекручивают пальцами, затем помогают себе плоскогубцами. Гибкое и длинное, надежное соединение складывают пополам, а потом сжимают инструментом.

Накручивание изоленты начинают со стороны изоляции, но с окончанием проводов работу не заканчивают. После закрытия кончиков делают еще несколько витков — «в пустоте». Излишки без металла загибают на скрутку, а затем делают второй ряд, который также обязан зайти на изоляционный материал.

Как выполнять штробление стен?

Относительно этого этапа тоже могут возникнуть некоторые вопросы, однако данная работа отличается большим количеством грязи, необходимостью прикладывать усилия, но не сложностью. Тем не менее, есть несколько правил, которым надо следовать.

1. Канавки делают строго горизонтально или вертикально. Диагональ или наклон возможен в одном случае — если штробление стен происходит в мансарде. Здесь каналы должны идти параллельно наклону стен.
2. Между электрическими точками допускается только один поворот: чем их больше, тем выше риск нагревания кабеля в этих участках. Такие условия могут привести к короткому замыканию.
3. Есть ограничения, касающиеся размера штроб. Максимальные параметры таковы: глубина — 25 мм, общая длина 2500 мм, ширина — 30 мм.

Обязательны отступы от проемов (200 мм), пола и потолка (150 мм). Перед началом операции рекомендуют найти самый кратчайший путь. Для штробления внутренних несущих стен нужно получить разрешение муниципальных органов, особенно если работу планируют проводить в панельном доме. Проводку лучше помещать в гофрированные трубы, которые упростят ее замену в случае необходимости.

Как устанавливают выключатель?

Прерыватели бывают встроенными и накладными. Вторые не требует дополнительной защиты стенового материала. Внутренние выключатели традиционно устанавливают в монтажные пластиковые коробки, которые называют подрозетниками или стаканами.

При установке прибора важно не перепутать расположение клавиш: правильным считают то, при котором нажатием на верхнюю часть осветительный прибор включается, на нижнюю — цепь прерывается. Монтируют выключатели в наиболее удобном месте — около дверных проемов, примерно на уровне глаз, или ниже. Идеально, если до устройства, не имеющего датчика движения, без проблем (и дополнительных приспособлений) смогут дотянуться все члены семьи, включая маленьких «граждан».

На выключатель из разветвительной коробки идет фазный провод, при отключение которого цепь разрывается, а прибор отключается от напряжения. Внутри выключателя фазу присоединяют к верхним клеммам, а к нижним — отходящие проводники. Данное правило справедливо для всех электрических приборов. Исключения есть: это проходные и перекрестные выключатели.

Потенциальные схемы подключения

Задача относительно проста, так как подключить лампочку через выключатель сможет каждый хозяин, который когда-либо занимался подобными работами, или тот, кто внимателен и хорошо осведомлен об опасности электрических сетей. Вариант схемы целиком зависит от разновидности выключателя, предназначенного для конкретного осветительного прибора.

Схема для одноклавишного выключателя

Это работа отнимет минимум времени, потому что подсоединить придется простейший прибор с одной лампочкой. Надо сказать, что и двухклавишная конструкция не станет непреодолимой преградой, поскольку работа отличается не очень сильно.

Данный способ оптимален именно для однолампового прибора, однако если старая проводка имеет только две питающие жилы, то с помощью этой схемы можно подключить осветительный прибор, которые имеет большее количество ламп. Минус — одновременное включение всей «иллюминации», что не всегда удобно и совсем не экономично.

Аналогичным образом к линии можно подключить сенсорное устройство или диммер, однако последний выключатель не походит для эксплуатации с энергосберегающими лампами — с люминесцентными и светодиодными.

Двухклавишный выключатель и рожковая люстра

Осветительные приборы, имеющие от 2 до 5 ламп, устроены таким образом, что дают возможность подсоединить их к двухклавишному выключателю группами — 2+3. Это удобно, так как регулировать данное освещение довольно просто. В этом случае есть одна рекомендация: если есть условия, то для повышения безопасности заземление проводят напрямую к люстре, минуя клеммную колодку.

Чтобы осуществить подключение выключателя к лампе, необходимы три провода. Одна из клавиш будет регулировать яркость свечения источника света. Как правило, такие двухклавишные приборы устанавливают, если нужно обеспечить освещение двух смежных комнат. Примеры — коридор и кладовая, кухня и санузел, ванная и туалет.

Существует еще один оригинальный вариант — переделка схемы под пятирожковую люстру для трехклавишного выключателя. В этом случае от большей группы отсоединяют один проводник, который будет управляться отдельно — третьей клавишей. В этом случае появится возможность включения одной или пяти ламп. Нужно ли это усовершенствование, решать хозяевам люстры.

Два или три выключателя для одной лампочки

Возможно использовать не совсем стандартные схемы подключения, но сначала надо убедиться в целесообразности такого решения. Одна лампа плюс несколько одноклавишных проходных выключателей — вариант, который имеет смысл рассмотреть хозяевам длинных коридоров или нескольких лестничных маршей.

В этом случае будет обеспечено максимальное удобство, но минусом станет неопределенность положения клавиш «вкл/выкл». Еще один недостаток — масштабность, требующая большого расхода материалов, и такого же фронта работ. Чаще владельцы дома выбирают иное решение — выключатели, оборудованные датчиками движения.

Как подключить лампочку через выключатель, сложная ли задаче предстоит хозяевам? Ответ легче всего получить, посмотрев, как эту операцию проводят другие. Например, некоторым «дебютантам», могут пригодиться следующие видеоуроки:

Видео загружается…

Видео загружается…

Как подключить лампочку через выключатель

При составлении проекта электрооборудования квартиры или частного дома особое внимание уделяется расположению выключателей и приборов освещения. При этом, для многих хозяев жилья вопрос, как подключить лампочку через выключатель представляет определенную сложность в связи с отсутствием теоретических знаний и практического опыта. Данная проблема требует серьезного подхода, поскольку неправильное соединение проводников приведет к тому, что система освещения просто не будет работать.

Для подключения осветительных приборов используются собственные схемы, предусматривающие отдельные ветки, соединенные с лампочками и коммутационными устройствами. В случае необходимости подача напряжения может прерываться, а затем вновь подаваться потребителям. Схемы подключения выбираются в соответствии с планировкой помещения и условиями дальнейшей эксплуатации.

Подготовка к монтажу

Перед подключением лампочки через выключатель по выбранной схеме, следует заранее отметить на местах все точки подключения элементов цепи. Разметка наносится в соответствии со схемой электрики, разработанной на стадии проектирования. Данную процедуру нужно выполнять внимательно, чтобы в дальнейшем не пришлось переделывать готовую электропроводку с выключателем.

Еще до начала работ следует позаботиться об электробезопасности. Для этого придется обесточить помещение, где будет проводиться монтаж, а при отсутствии отдельного автомата отключить от питания всю квартиру. В этом случае отключается общий автоматический выключатель. Во избежание случайного включения автомата посторонними лицами, на щитке необходимо повесить специальный предупреждающий знак с надписью: Не включать!. Это особенно актуально, если он расположен на лестничной площадке и находится в свободном доступе. Отсутствие напряжения рекомендуется дополнительно проверить индикаторной отверткой.

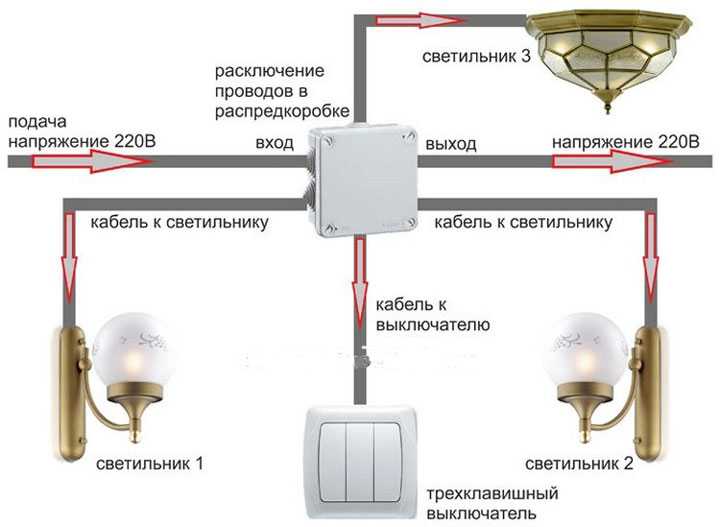

В самом простом варианте провода подводятся к распределительной коробке, а уже из нее отходят к соответствующим выключателям и лампочкам. Далее схема предполагает подключение нулевого провода светильника к нулю общей сети. Фазный провод соединяется от лампочки со входом выключателя, а на выходе идет к общей фазе сети. При включении или выключении коммутирующего устройства, электрический ток, соответственно поступает или не поступает к светильнику.

Инструменты и материалы

Практическая реализация задачи, как правильно подключить выключатель, потребует определенного инструмента и материалов. Например, для соединения проводов внутри распределительной коробки могут быть использованы пружинные зажимы или клеммные колодки.

Полный перечень включает в себя следующие наименования:

• Выключатели. Обычно используются одно- или двухклавишные, или имеющие три клавиши, подключаемые по собственным схемам к одной или к двум лампочкам.
• Кабели и провода. Выбираются в соответствии с проектом, исходя из технических характеристик будущей сети, идущей от коробки.
• Распределительные коробки. Лучше всего воспользоваться пластиковыми изделиями, устойчивыми к возгоранию и обладающими высокими диэлектрическими свойствами. Вместо них подключиться можно и от розетки.
• Индикаторная отвертка. Определяет наличие или отсутствие напряжения до и после монтажа. Можно воспользоваться тестером, если он есть в наличии.
• Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводов между собой.
• Изоляционные материалы, крепежные элементы и детали.
• Ударная дрель или перфоратор. Необходимы при устройстве скрытой проводки.

Провода и распределительные коробки

Некоторые элементы из вышеперечисленного списка следует рассмотреть более подробно. В первую очередь к ним относятся различные типы электропроводки и распределительных коробок.

Чаще всего для устройства домашних систем освещения используется кабель ВВГнг с медными цельными жилами, которых может быть две или три. Его сечение составляет 1,5 мм2, а изоляция выполнена из негорючих материалов в различной цветовой гамме. Нулевая жила окрашена в синий цвет, заземляющий проводник в желто-зеленый, фазный в другие цвета. При выполнении монтажа трёх жил они должны быть соединенными между собой соответствующим образом. В дальнейшем эксплуатация и обслуживание такой проводки будет значительно проще и безопаснее.

В старых домах, где до сих пор используется схема проводки с алюминиевыми жилами, все дополнительные участки прокладываются с помощью аналогичного провода АППВ-1,5. Можно воспользоваться кабелями с медными жилами, однако в этом случае вместо обычных скруток потребуются клеммные соединения. Таким образом, предотвращается окисление в местах контактов меди и алюминия при подключении одно- или двухкнопочного устройства.

Распределительные коробки играют важную роль во всей домашней сети. Провода и кабели вначале собираются в так называемые монтажные узлы, а не отходят напрямую к электроприборам. Они помещаются в пустое пространство коробки и связываются здесь по установленной схеме. Отсюда или от розетки провода идут по своим местам. Соединения осуществляются с помощью скруток, укрепляемых с помощью сварки или пайки. Скрутки проводов могут быть дополнительно защищены специальными изолирующими зажимами, при использовании которых изолента уже не требуется.

Зачистка, скрутки, изоляция

При прокладке линий работа с кабелями и проводами отнимает большое количество времени, поскольку их требуется предварительно зачистить, затем скрутить и заизолировать.

Для того чтобы частично снять внешнюю изоляцию потребуется острый нож, свободно прорезающий защитное покрытие кабеля. Вначале оболочка разрезается по длине на расстояние 3-4 см от конца. Далее одной рукой нужно взяться за освобожденную проводку, а другой за надрезанную изоляцию и потянуть ее. Надорванное покрытие нужно вывернуть наизнанку, и аккуратно обрезать по кругу, не повреждая два или три проводника.

Надрыв нужно грамотно выполнить на такую глубину, чтобы кончики жил имели максимальную длину, достаточную для укладки внутри распределительной или установочной коробки. Такой запас необходим, когда в дальнейшем будут подрезаться подгоревшие контакты и длина провода уменьшится.

Для зачистки жил рекомендуется использовать стриппер или в крайнем случае бокорезы с прорезями. При отсутствии такого инструмента можно вновь воспользоваться ножом. Изоляцию нужно подрезать и снимать аккуратно, чтобы не повредить металлическую жилу, которая в дальнейшем непременно сломается. Длина очистки зависит от способа подключения. Для винтовых зажимов электроприборов достаточно всего лишь 0,5-1 см. На скрутки с проводами осветительного прибора необходимо уже 2-3 см. Соединение в распределительной коробке потребует от 3 до 5 см, чтобы обеспечить хорошую площадь контакта.

В самом начале скрутки два или три проводника укладываются в виде буквы Х непосредственно возле обреза изоляции. Далее жилы зажимаются и перекручиваются сначала пальцами, а потом плоскогубцами. Точно так же можно соединить 3 и более проводников. Слишком длинное соединение складывается пополам, поджимается пассатижами и изолируется. Изолента заходит на заводское покрытие на расстояние ее ширины, после этого наматывается на оголенные части проводников. Торец также закрывается изолентой, после чего вторично проходит по скрутке и заканчивается на изоляции жил.

Выбор и установка выключателя

Независимо от типа, каждый выключатель оборудован элементами, с помощью которых происходит включение и выключение подачи напряжения в цепи. Конструкция выключателя подбирается для каждого конкретного случая, с учетом его назначения, силы тока и количества задействованных цепей. Основным параметром является допустимая мощность, однако следует учитывать и величину номинального напряжения, которая позволяет без проблем подключить выключатель света.

По конструкции и принципу работы выключатели бывают одно-, двух- или трехклавишными, рассчитанными на одну или несколько цепей. Они могут быть проходными и автоматическими, перекидными, кнопочными или поворотными. Современный широкий ассортимент позволяет выбрать устройство под любые условия эксплуатации. Например, для особых условий предусмотрены выключатели, защищенные от действия пыли и влаги. Некоторые конструкции оборудованы антивандальной защитой и помещаются в корпусах из ударопрочного пластика.

Для проводки открытого или закрытого типа также используются различные типы выключателей. Во всех случаях нужно проверять работу клавиш, движение которых должно быть плавным и свободным. В некоторых случаях схема позволяет совместить выключатель и розетку.

Монтаж начинается с установки подрозетника, помещаемое в отверстие, прорезанное специальной фрезой. В подрозетник заводятся провода, после чего они подключаются к выключателям. Далее прибор вставляется в гнездо и фиксируется.

Лампы для домашних светильников

Следует коротко остановится на лампочках. Первое место до сих пор занимают традиционные лампы накаливания. Они выпускаются в широком ассортименте, разные по мощности, формам и размерам. Благодаря своим качествам, они могут использоваться в любых осветительных приборах. Высокий спрос обусловлен также низкой стоимостью, которая для многих людей имеет решающее значение при выборе.

Следующее место принадлежит компактным люминесцентным лампам, относящимся к категории энергосберегающих. Они значительно меньше потребляют электроэнергию по сравнению с лампами накаливания при одинаковой величине светового потока. Эти лампы выпускаются со стандартными цоколями и устанавливаются во все обычные патроны. Помимо высокой светоотдачи подключаемых ламп, они отличаются высоким сроком эксплуатации, доходящим до нескольких тысяч часов.

В настоящее время из всех вариантов наиболее эффективными по всем позициям считаются светодиодные лампы. Их технические характеристики заметно превосходят все известные аналоги. Использование в конструкции светодиодов делает эти лампы более дорогими, по сравнению с другими источниками света, однако, благодаря быстрой окупаемости, они становятся все более популярными.

Подключение через одноклавишный выключатель

Данная схема является наиболее простой, поскольку она рассчитана на одну лампочку и один выключатель с одной клавишей. Этот вид считается основным, от которого произошли другие, более сложные схемы.

Принцип работы такого подключения очень простой. Фаза и ноль от источника напряжения через распределительную коробку подводится к лампочке. Далее в разрыв фазного провода устанавливается выключатель прерывающий или подающий напряжение. Каждый из них оборудован двумя выводами входом и выходом, причем в некоторых конструкциях выходом может быть более одного.

Распределительную коробку желательно установить максимально близко к переключателю и обеспечить к ней свободный доступ. После этого определяются места установки выключатели и прибора освещения. Проводка, идущая от распределительного щитка, заводится в распределительную коробку, откуда она идет уже непосредственно к выключателю и светильнику.

Также провода могут идти от розетки. Все соединения выполняются двухжильным проводом, фазные и нулевые жилы соединяются между собой по схеме во всех местах. Перед тем как подсоединить, их нужно проверить индикаторной отверткой, чтобы не перепутать.

Соединение лампы с двухклавишным выключателем

Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.

До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы сверху. Данное подключение хорошо показывает представленная схема.

Трехклавишный выключатель подключается точно так же, как подключить двойной выключатель, только к нему добавляется еще один вывод и дополнительная клемма в распределительной коробке.

Как зажечь лампочку с помощью батарейки и провода, а также включить и выключить ее?

ЮниЭнерджи Технологии

Когда отключается электричество и гаснут лампы, мы все инстинктивно тянемся к фонарику или к подсветке телефона. Но что происходит, когда фонарика поблизости тоже нет, а аккумулятор телефона нужно сохранить? К счастью, вы всегда можете сделать свой собственный фонарик, если у вас есть необходимые инструменты.

В этой статье мы обсудим, как зажечь лампочку с помощью батарейки и провода, а затем легко включать и выключать ее, когда вам нужен свет в крайнем случае.

Содержание

• Что нужно, чтобы зажечь лампочку с помощью батарейки и провода?
• Пошаговое руководство по зажиганию лампочки накаливания с помощью батарейки и провода
• Дополнительные материалы и советы, которые вы можете использовать
• В заключение

Что нужно, чтобы зажечь лампочку с батарейкой и проводом?

Электричество пугает многих людей, что вполне объяснимо, учитывая, что высокое напряжение может быть опасным. Однако построить простую схему для зажигания лампочки от батарейки на самом деле не так уж и сложно. Все, что вам нужно сделать, это именно то, что есть в фонарике — батарейки, лампочка и несколько проводов для соединения одного с другим. Или, если быть более точным:

• Стандартная лампа накаливания
• D батарея
• Два изолированных отрезка провода
• Ножницы
• Инструмент для зачистки проводов или универсальный нож
• Изолента

Одно важное замечание: вы должны убедиться, что аккумулятор и лампочка имеют одинаковое напряжение. На них написаны вольты батарей и лампочек, но у вас могут возникнуть трудности с поиском достаточно мощной батареи для стандартных ламп накаливания в потолочном светильнике вашей гостиной.

Это потому, что стандартные бытовые лампочки обычно имеют напряжение 120 В, что слишком много для обычной батарейки типа AA или D. Это не значит, что вы не можете соединить одно с другим, просто напряжения будет недостаточно, чтобы хоть немного зажечь лампочку.

Вместо этого лучше взять лампочку меньшего размера от фонарика или чего-то подобного (при условии, что у вас сейчас нет подходящих батареек). Такая лампочка будет иметь напряжение всего в несколько вольт, и у вас дома могут быть батареи, близкие к этому.

Если нет, вы всегда можете соединить две батарейки вместе, прижав отрицательный конец одной к положительному концу другой и соединив их скотчем. Это может показаться грубым, и это так, но оно объединит напряжение двух батарей, фактически образуя одну большую батарею — именно так работает большинство фонариков — вмещая две батареи, которые прижаты друг к другу.

Только следите, чтобы напряжение батареи не превышало и напряжение лампочки, так как это может быстро перегреть провода и лампочку и испортить всю конструкцию.

Пошаговое руководство по зажиганию лампы накаливания с помощью батарейки и провода

Теперь, когда у нас есть нужные инструменты, давайте посмотрим, как мы можем использовать их с максимальной эффективностью:

Шаг 1.

Зачистите концы проводов

Используя инструменты для зачистки проводов или простые острые ножницы, в первую очередь нужно снять изоляцию с проводов, чтобы обнажить их внутренности. Открытая часть не должна быть больше дюйма или даже меньше в большинстве случаев — при необходимости вы всегда можете снять немного больше изоляции. Также для этого можно использовать канцелярский нож.

Если все, что у вас есть, это неизолированный медный провод, вам не нужно этого делать — просто не используйте этот провод с высоковольтной батареей.

Шаг 2. Прикрепите один конец первого провода к нижней/плоской (отрицательной) стороне батареи

Второй шаг – возьмите один конец оголенного провода и прижмите его к отрицательной клемме батареи. Лучше всего использовать изоленту, но если батарея и лампочка не сильнее нескольких вольт, подойдет любая обычная небумажная лента. Обязательно надежно прикрепите провод к отрицательной стороне батареи, так как вы хотите, чтобы он был там устойчиво.

Шаг 3. Прикрепите второй конец того же первого провода к металлическим сторонам лампочки

После этого возьмите другой оголенный конец провода, который вы только что прикрепили к батарее, и прикрепите его к боковой части лампочки. . В зависимости от ширины лампочки у вас может быть немного больше оголенного участка провода здесь (даже на несколько дюймов), и вы можете обернуть его один или два раза вокруг боковой части лампочки — если вы сделаете это, вам может даже не понадобиться лента.

Только убедитесь, что провод касается только боковой части лампочки, а не ее металлического наконечника внизу — туда должен идти другой провод.

Шаг 4. Возьмите второй провод и привяжите один его конец к металлическому дну лампочки

Следующий шаг аналогичен предыдущему – возьмите второй провод и прикоснитесь одним из его оголенных концов к дно луковицы. Этот открытый конец провода не обязательно должен быть таким длинным, поскольку он едва сможет касаться лампочки.

Как только провод коснется кончика лампочки, надежно закрепите его скотчем, чтобы он не «отсоединился». Теперь у вас почти есть замкнутая электрическая цепь — последний шаг — просто вернуть все это обратно к аккумулятору.

Шаг 5. Подсоедините второй конец второго провода к верхней (положительной) стороне батареи

Как только вы прикоснетесь вторым открытым концом второй батареи ко второй положительной стороне батареи, индикатор лампочка должна загореться. Если напряжения лампы и батареи одинаковы или близки, лампа должна светить настолько ярко, насколько это возможно. Если батарея даже немного слабее, лампочка будет значительно тусклее.

Если лампочка не горит вообще, есть несколько возможных объяснений:

• Батарейка слишком слабая для этой лампочки — попробуйте добавить дополнительные батарейки в цепь, если хотите
• Что-то еще в цепи неисправно — либо лампочка, либо один из проводов не работает
• Вы что-то упустили в описанных выше шагах — либо один из проводов где-то не имеет надлежащего контакта, либо вы подключили неправильные концы батареи к концам лампочки — положительному (верхнему) концу батареи. должен подключаться к нижнему наконечнику лампочки, а отрицательный (нижний) конец батареи должен подключаться к боковым сторонам лампочки.

После того, как лампочка загорится, у вас есть выбор: 1) либо склейте вместе положительный конец батареи и соответствующий провод, чтобы лампочка продолжала гореть, пока в батарее есть заряд, либо 2) не выключайте два разделены, чтобы вы могли прикасаться к ним только тогда, когда вам нужен свет — как выключатель.

В качестве альтернативы вы также можете установить настоящий выключатель на «плюсовой» провод (тот, который соединяет положительный конец батареи с лампочкой), чтобы сделать настоящую лампу — в этом случае вы также можете приклеить оба конца батареи к провода.

Дополнительные материалы и советы, которые вы можете использовать

Если вы хотите сделать всю систему еще более сложной и интересной, вы можете добавить в нее все что угодно. Например, вы можете использовать держатель батареи, чтобы держать батарею на месте или упростить соединение нескольких батарей. Это может быть особенно полезно, если у вас есть более мощная лампочка и много простых батареек типа АА, которые вместе могут питать ее, если они правильно подключены.

Более того, многие держатели для батареек также оснащены встроенным выключателем освещения, позволяющим легко включать и выключать свет после того, как вы подключите его к держателю и батареям в нем.

Точно так же вы можете использовать патрон для лампочки, чтобы было еще проще подключить два провода к лампочке. Если у вас есть простые зажимы типа «крокодил», они также могут упростить соединение батареи и лампочки, особенно если вы используете держатель батареи.

Если вы хотите установить выключатель на самом проводе, это добавит несколько дополнительных шагов, но это также выполнимо – вам просто нужно разрезать плюсовой провод и вставить его два (новых) конца в выключатель, хотя эта часть может варьируются в зависимости от того, какой тип переключателя у вас есть.

В заключение

Все вышеперечисленное может показаться слишком сложным, но в крайнем случае может стать спасением жизни, а также забавным научным экспериментом. В общем, если вас беспокоят проблемы с электросетью, важно всегда иметь запасные фонари и переносные лампы. Тем не менее, когда их нет рядом, вы всегда можете сделать быстрый фонарик за считанные секунды, если у вас есть подходящие инструменты.

Проходной шнур лампы накаливания HI-LO-OFF Линейный выключатель для провода 18/2 SPT-2

Артикул:

SW1420BR

MPN:

ZE-103-2 КОРИЧНЕВЫЙ

Функция:

Высокий/Низкий

Длина:

1.812 (1-13/16)

Ширина:

0,750 (3/4 дюйма)

Высота:

1. 000 (1 дюйм)

Тип провода:

СПТ-2

Тип:

Переключатель — встроенный — поворотный

Цвет/ Отделка:

Коричневый

Напряжение (макс.):

120 В

Мощность (макс.):

200 Вт

Сертификация:

Внесен в список UL

Сейчас: 2,50 доллара США

• Описание

Описание

Проходной выключатель шнура лампы накаливания HI-LO-OFF для провода 18/2 SPT-2 — коричневый.
