Как правильно подключить лазерную указку к блоку питания. Какие схемы использовать для подключения. Какие меры предосторожности нужно соблюдать при работе с лазером.
Принцип работы лазерной указки
Лазерная указка представляет собой компактное устройство, излучающее узконаправленный луч света. Основные компоненты лазерной указки:
- Лазерный диод — источник когерентного излучения
- Фокусирующая линза для формирования узкого луча
- Корпус с кнопкой включения
- Батарейный отсек для элементов питания
При нажатии кнопки замыкается электрическая цепь, и ток от батареек поступает на лазерный диод, вызывая генерацию лазерного излучения. Стандартное напряжение питания большинства лазерных указок составляет 3-4.5 В.
Зачем подключать лазерную указку к блоку питания?
Есть несколько причин, по которым может потребоваться подключение лазерной указки к внешнему источнику питания:
- Продление времени непрерывной работы
- Повышение мощности излучения
- Использование в составе различных устройств
При правильном подключении можно значительно расширить функциональность обычной лазерной указки. Однако важно соблюдать меры предосторожности, чтобы не повредить лазерный диод.

Необходимые компоненты и инструменты
Для подключения лазерной указки к блоку питания понадобятся:
- Лазерная указка
- Блок питания с подходящим напряжением (3-5 В)
- Провода для соединения
- Паяльник и припой
- Мультиметр для контроля параметров
- Резистор на 100-200 Ом (опционально)
- Выключатель (опционально)
Перед началом работы убедитесь, что напряжение блока питания соответствует рабочему напряжению лазерной указки. Использование слишком высокого напряжения может привести к выходу лазерного диода из строя.
Пошаговая инструкция по подключению
Для безопасного подключения лазерной указки к блоку питания выполните следующие шаги:
- Разберите корпус лазерной указки, чтобы получить доступ к контактам питания
- Определите полярность контактов с помощью мультиметра
- Припаяйте провода к контактам, соблюдая полярность
- Подключите провода к блоку питания через резистор 100-200 Ом
- Проверьте работоспособность, кратковременно подав питание
- При необходимости установите выключатель в разрыв цепи
- Заизолируйте соединения и аккуратно соберите корпус
Будьте осторожны при пайке, чтобы не повредить чувствительную электронику лазерной указки. Рекомендуется использовать тонкий паяльник и качественный припой.

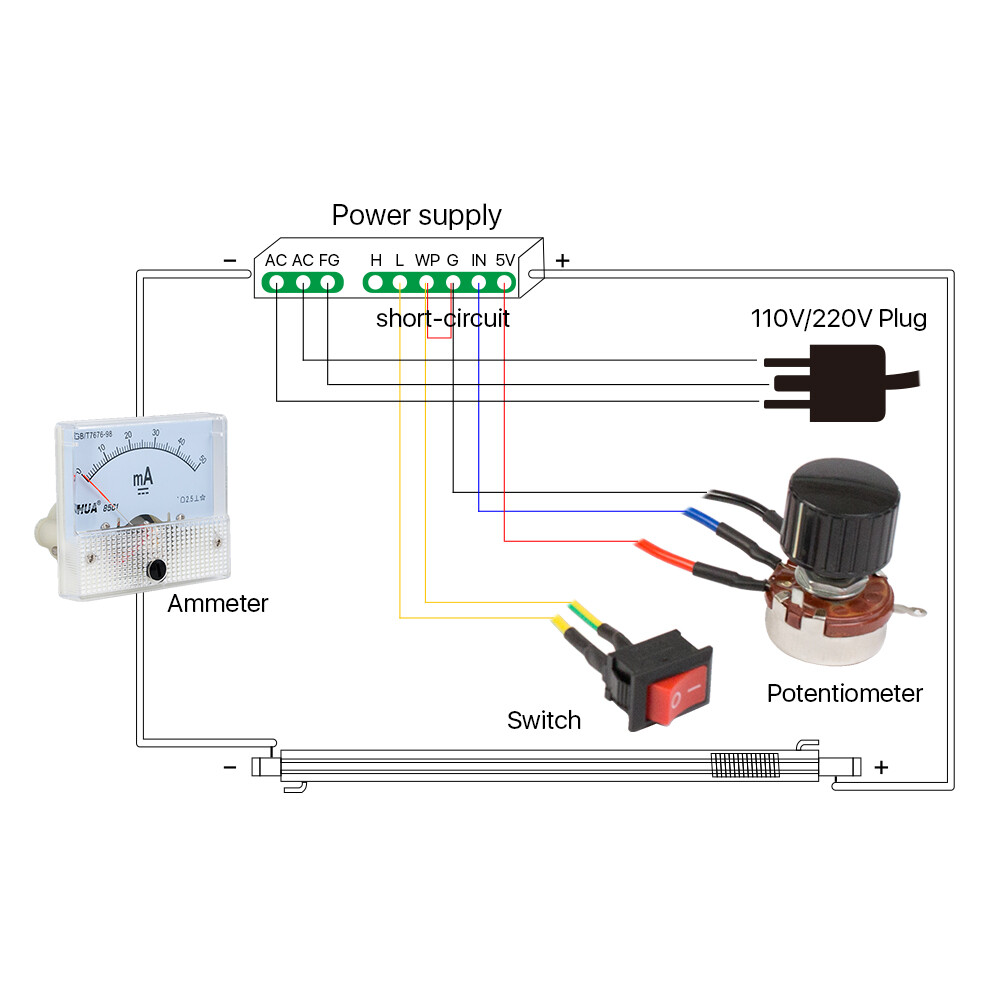

Схемы подключения лазерной указки
Существует несколько вариантов схем подключения лазерной указки к блоку питания:
Прямое подключение
Самая простая схема — прямое подключение лазерной указки к источнику питания через ограничивающий резистор:
[Блок питания +] --- [Резистор] --- [Лазерная указка +]
[Блок питания -] ---------------------- [Лазерная указка -]
Подключение с выключателем
Для удобства управления можно добавить выключатель:
[Блок питания +] --- [Выключатель] --- [Резистор] --- [Лазерная указка +]
[Блок питания -] ---------------------------------------- [Лазерная указка -]
Подключение через транзистор
Для автоматизации работы лазера его можно подключить через транзистор, управляемый микроконтроллером:
[Блок питания +] --- [Резистор] --- [Лазерная указка +]
|
[Микроконтроллер] --- [База транзистора]
|
[Блок питания -] --- [Эмиттер транзистора] --- [Лазерная указка -]
Выбор конкретной схемы зависит от целей использования и требуемой функциональности.

Меры предосторожности при работе с лазером
При подключении и использовании лазерной указки необходимо соблюдать следующие меры безопасности:
- Не направляйте лазерный луч в глаза себе и окружающим
- Используйте защитные очки при работе с мощными лазерами
- Не превышайте максимально допустимый ток лазерного диода
- Обеспечьте надежную изоляцию всех электрических соединений
- Не оставляйте работающий лазер без присмотра
- Храните лазерные устройства в недоступном для детей месте
Помните, что даже маломощный лазер может быть опасен при неправильном использовании. Всегда соблюдайте технику безопасности при работе с лазерным оборудованием.
Возможные проблемы и их решение
При подключении лазерной указки к блоку питания могут возникнуть следующие проблемы:
- Лазер не включается — проверьте правильность подключения и напряжение питания
- Слабое свечение — возможно, слишком большое сопротивление в цепи или низкое напряжение
- Лазер быстро перегревается — необходимо обеспечить охлаждение или уменьшить ток
- Нестабильная работа — проверьте качество контактов и стабильность блока питания
При возникновении проблем в первую очередь проверьте правильность подключения и соответствие напряжения питания. Если устранить неисправность не удается, обратитесь к специалисту.

Области применения модифицированных лазерных указок
Лазерные указки, подключенные к внешнему питанию, находят применение в различных областях:
- Лабораторные эксперименты и исследования
- Системы лазерной сигнализации
- Устройства лазерной гравировки
- Лазерные проекторы и световые шоу
- 3D-сканеры на основе лазерной триангуляции
- Оптические датчики и сенсоры
Модификация стандартных лазерных указок позволяет создавать на их основе различные полезные устройства. Однако важно помнить об ответственном использовании лазерного оборудования.
Набор схем для сигнализации с лазерной ручкой (указкой)
Главная » Охранная сигнализация » Типы охранных систем
Типы охранных систем
Автор admin На чтение 3 мин Просмотров 480 Опубликовано
Готовые комплекты систем безопасности или отдельные профессиональные устройства для автономной работы довольно дорого стоят, требуют систематического техобслуживания, сложны в установке и последующей настройке. Бюджетные китайские модели, которые сейчас присутствуют на рынке, злоумышленники научились легко отключать. В качестве альтернативы можно рассмотреть простую, но эффективную схему лазерной сигнализации, которую можно сделать своими руками.
Принцип действия
Функционирует лазерная сигнализация по следующему принципу. Луч лазера направлен на принимающий фотоэлемент, формируя контрольную зону. При пересечении линии контроля луч перестает освещать чувствительный сенсор фотоэлемента, сопротивление которого резко увеличивается, что стает причиной срабатывания реле. Одновременно с отключением реле отключается и лазерная указка в охранной сигнализации. Это сделано по той причине, чтобы после пересечения нарушителем охранного периметра луч вновь не начал освещать фотоэлемент, вызвав, таким образом, только кратковременное срабатывание тревожной сирены.
Фоторезистор, выступающий в роли чувствительного сенсора, необходимо поместить в корпусе из плотного материала закрытой конструкции, чтобы предотвратить попадание света извне.
В качестве лазера используется игрушечная модель, работающая от трех батареек по 1,4 Вольта каждая. Общее напряжение составит 4-4,5 вольт. Именно на такое напряжение необходимо подобрать блок питания, так как длительность непрерывного функционирования лазера с одного комплекта батарей весьма ограничена.
Учитывая, что луч имеет небольшой процент расходимости, при его использовании можно контролировать не только значительные по протяженности участки, но и используя зеркала целые периметры сооружений.
Лазерная сигнализация состоит из четырех основных частей:
- Генератор звукового сигнала (имитатор сирены)
- Усилитель, можно использовать несколько для увеличения уровня звуковой нагрузки;
- Чувствительный фотодетектор;
- Реле – исполнительный механизм, активирующий сирену.
Последовательность действий
Основным исполнительным устройством сигнализации является реле. Целесообразно использовать покупное трехконтактное, которое одновременно отключит лазер и активизирует сирену. В качестве тревожного устройства используется сирена. Ее лучше приобрести, а не пытаться сделать самостоятельно. В качестве усилителя можно использовать следующие интегральные микросхемы:
Или на основании интегральной микросхемы TDA2003.
- С – емкости;
- R – сопротивления;
- DD – генераторы тактовых импульсов звука.
Блок питания для устройства – сетевой 20 ватный трансформатор. Его можно приобрести в любом магазине радиодеталей. Сделать из него подходящий сетевой адаптер на 6 или 12 вольт не представляет труда. Необходимо просто снять часть внешней обмотки. Обычно ее 40 витков 0,7 мм провода. Постепенно снимая часть витков необходимо периодически измерять рабочее напряжение пока оно не составит 4-4,5 вольта.
Конденсаторы, использующиеся в схеме генератора звукового сигнала могут иметь довольно широкий рабочий диапазон. Чем меньше его значение, тем пронзительней и неприятней будет звук тревоги.
Для устройства лазерной сигнализации необходимы определенные навыки в микросхемотехнике. Однако даже неопытному пользователю не составит особого труда произвести сборку по представленным схемам.
виды, сборка и принцип работы самодельных систем
Для людей разных строительных профессий точность линий и углов имеет особую важность в процессе работы. Ведь чёткость и аккуратность является показателем качества и профессионализма. Достичь высокой точности помогают специальные инструменты, однако даже самодельный лазерный уровень позволяет получить отличный результат с меньшими усилиями.
- Виды и назначение уровней
- Способы самостоятельного изготовления
- Из лазерной указки
- Пенопласт и ёмкость с водой
- Излучатель в виде креста
- Система с маятником
- Достоинства и недостатки
Виды и назначение уровней
Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства — профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.
Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.
По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.
Существует три варианта лазерных уровней:
- Ротационный — вращающийся вокруг своей оси и проецирующий лучи в виде линий. Такие приборы имеют надёжный корпус и способны выполнять практически любую строительную функцию в пределах специфики.
- Позиционный — излучает лазерный свет в виде плоскости. Лучше всего подходит для контроля отделки помещения.
- Самовыравнивающийся — в своём устройстве имеет маятники, позволяющие ему самостоятельно выравниваться относительно земли. Он оснащён пятью лучами и лазерным прицелом крестообразной формы.
Любой из них превосходно выполняет свою функцию в заданной области. Но устройство, сделанное своими руками, мало чем отличается от изготовленных производственным способом.
Помимо этого, лазерные уровни могут отличаться и по устройству крепления:
- штатив;
- магнит;
- ремни.
Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.
Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.
Способы самостоятельного изготовления
Есть несколько способов сделать устройство своими руками. Для этого некоторые материалы придется приобрести, но большинство из них найдется практически в любом доме.
com/embed/YMm_pktU1kU»>Из лазерной указки
Самый простой и малозатратный вариант можно сделать из обычной лазерной указки. Для этого понадобится купить саму указку. Помимо нее, понадобится:
- брусок из дерева длиной 50 см и с размером сторон 25 мм;
- шнур строительный или его аналоги;
- палка для опоры готового уровня;
- дрель.
В брусе с обеих концов высверливают отверстия. Одно из них предназначено для крепления излучателя, а второе — для шнура или верёвки. Указку надёжно закрепляют на одном из концов, а на другом конце продевают шнур таким образом, чтобы он мог свободно помещаться в отверстии.
Палку для опоры можно использовать совершенно любую. Подойдёт даже лопата, воткнутая в землю. Главное, чтобы была возможность свободно подвесить получившуюся конструкцию. Опора же должна быть надёжно зафиксирована, и только это позволит получить максимально точную разметку.
Такой уровень позволяет размечать необходимые поверхности везде, где это потребуется, а также использовать как самодельный нивелир. При его использовании предпочтительнее снизить освещённость, что даст более чёткие отметки.
Устанавливать собранную конструкцию лучше в пределах центра комнаты. А контролировать точность можно с помощью палки, на которую будет нанесена отметка при фиксировании первой точки.
Пенопласт и ёмкость с водой
Этот способ самодельного уровня еще более простой. Всё, что понадобится для его изготовления, это:
- указка лазерная;
- кусочек пенопласта;
- пластилин, изолента, пластырь для крепежа;
- небольшая ёмкость с водой, например, старая кастрюля.
К пенопласту необходимо максимально ровно прикрепить лазерную указку. В подготовленную ёмкость набрать воды до самого верха. Аккуратно поместить пенопласт с излучателем на поверхность воды. Теперь остаётся только расположить получившуюся систему на необходимой высоте.
Делая очередную отметку, пенопласт поворачивают до следующего размечаемого места. Когда все точки будут готовы, их достаточно соединить между собой строительной рулеткой.
Такой вид прибора хоть и не является идеальным, но позволяет получить довольно точные результаты.
Излучатель в виде креста
Более сложный, но очень точный лазерный уровень удобно использовать в любых ситуациях, особенно для установки навесной мебели. Хотя сложным его можно назвать лишь по отношению к другим, но собирается он просто. Для такого варианта понадобится:
- четыре лазерные указки;
- штатив от видеокамеры;
- три компакт диска;
- старый привод от плеера или компьютера;
- материал для крепления: скотч, пластырь, изолента.
Использование штатива обусловлено тем, что это позволяет разместить указку максимально ровно относительно горизонта, перемещать установленную конструкцию по горизонтали на необходимую высоту, вращать излучатели, не сбивая установленные параметры.
Для начала на штатив нужно жёстко зафиксировать привод от плеера. Компакт диски между собой склеить и установить в привод. На них, в форме креста, прикрепить лазерные указки. И устройство полностью готово к работе.
Преимущество такой модели в том, что вращать его можно в любом направлении, а также поднимать и опускать без потерь точности. Это позволяет отбивать уровень без постоянной перенастройки.
Система с маятником
Сделав простой лазерный уровень своими руками, можно попробовать создать и более сложные модели, максимально приближенные к заводским аналогам. Очень точные данные дает уровень с использованием маятниковой системы. Бо́льшая часть работы в этом случае придётся именно на сам маятник, излучающая же система много сил не отнимет.
В этом случае указка не понадобится. Вместо неё используется лазерный модуль с уже установленными в нём призмами, позволяющими проецировать горизонтальную и вертикальную линии.
Сам модуль работает от трёх-четырёх пальчиковых батареек. Именно такое количество элементов питания является оптимальным: две слишком быстро разряжаются, а большее число делает систему чересчур тяжёлой. Для них понадобится отсек, его можно взять от старой игрушки.
Модуль, батарейки и другие части, участвующие в процессе, нужно собрать в один блок. Когда эта часть готова, её нужно установить на подготовленный заранее маятник. И уже после можно подумать о корпусе конструкции.
Для него отлично подойдёт отрез пластиковой сантехнической трубы, в которой заранее вырезаются отверстия для лучей. Здесь же устанавливается выключатель. На этом сборка уровня закончена.
Но его ещё придётся откалибровать. Использовать в этих целях можно водный уровень, которым на стене производят две отметки на расстоянии пяти-шести метров. Если луч будет совпадать с отметками, то дополнительной юстировки не понадобится. В противном же случае придётся маятник подстроить.
Достоинства и недостатки
Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле. И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца.
Среди основных достоинств уровней с лазером можно выделить:
- низкая стоимость;
- большая длина лучей;
- невысокие показатели погрешности;
- скорость при использовании;
- быстрое и простое создание с минимум материалов.
Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.
Минусов совсем немного:
- неудобство использования некоторых конструкций;
- приобретать для изготовления все равно что-то нужно, например лазерную указку.
Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.
youtube.com/embed/Z1yhuFGB9GQ»>батарей — подключение лазерной указки напрямую к usb-питанию
спросил
Изменено 2 года, 7 месяцев назад
Просмотрено 981 раз
\$\начало группы\$
У меня есть красная дешевая лазерная указка/фонарь, которую я использую для экспериментов. Но я обнаружил, что батареи имеют очень короткий срок службы для того, что я делаю. В нем используются три батарейки-таблетки LR44,
из того, что я видел в Интернете, каждая батарея на 1,5 В, поэтому им нужно около 4,5 В, хотя я не уверен насчет тока.
Но у меня есть USB-адаптер для зарядки телефона, рассчитанный на 5 В и 1000 мА
Итак, мой вопрос: Можно ли подключить зарядное устройство USB напрямую к контактам батареи лазера, не повредив ее?
Если нет, то какая схема мне нужна, чтобы адаптировать питание USB для этого?
- батарейки
- лазерный диод
\$\конечная группа\$
1
\$\начало группы\$
Разборка красного лазера (без светодиода) показывает очень простую схему (слева):
смоделируйте эту схему — схема создана с помощью CircuitLab
Обратите внимание, что металлический корпус соединяется с лазером анод и находится под самым положительным напряжением. Внутренний «пружинящий» контакт соединяет отрицательную клемму аккумулятора (через последовательный резистор и самопроизвольный выключатель) с катодом лазера.
Если вы замените источник питания USB 5 В, дополнительный внешний последовательный резистор к «пружинистому» контакту — это все, что требуется для поддержания тока лазера на уровне 20 мА (справа).
Мы часто используем USB-соединения постоянного тока, предполагая, что отрицательный конец заземлен, а положительный конец будет «горячим». С этими дешевыми лазерами не так — соединение корпуса не должно быть заземлено.
\$\конечная группа\$
\$\начало группы\$
Дешёвая лазерная точка, как эта по предоставленной ссылке, не имеет внутреннего регулятора, у неё есть только резисторы, светодиод лазера и белый светодиод для фонаря. Я их уже кучу открыл.
При прямом питании от зарядного устройства USB он будет работать, но, вероятно, это сократит срок службы светодиода.
Вариантом может быть замена резистора внутри, но, вероятно, это резистор SMD, и поиск другого резистора с правильным значением не стоит.
Проще всего добавить диод последовательно с фонарем USB и фонарем. Любой диод, 1N4148, если он у вас есть, или даже 1N4001, 1N4004, 1N4007 (вы можете вытащить один из них из сгоревшей лампы КЛЛ). Диод уменьшит 5 В от USB примерно до 4,4 В, что более безопасно для вашего светодиода.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Включение/выключение лазерной указки с внешнего переключателя
\$\начало группы\$
Я хочу подключить провода к лазерной указке, чтобы управлять ею с помощью внешнего переключателя. Цель состоит в том, чтобы включать/выключать лазер с помощью MOSFET, подключенного к Arduino.
Контакты аккумулятора встроены в устройство, поэтому физически сложно подключить к ним провода. Если кто-то делал что-то подобное раньше, я хотел бы увидеть, как вы это сделали.
- управление
- лазер
- лазер-диод
\$\конечная группа\$
5
\$\начало группы\$
Вы можете снять аккумуляторную часть указки и прикрепить там свои провода прямо к корпусу и к пружине. Затем вам нужно постоянно удерживать пружину кнопки нажатой, используя любой метод, который вам нужен.
