Устройство двигателя стиральной машины

Электродвигатель является одним из ключевых узлов стиральной машины. Он выполняет следующие функции:

  • Приводит во вращение барабан во время стирки и полоскания
  • Обеспечивает высокоскоростное вращение барабана при отжиме
  • Управляет работой сливного насоса

Основные элементы конструкции двигателя стиральной машины:

  • Статор — неподвижная часть с обмотками
  • Ротор — вращающаяся часть с постоянными магнитами
  • Щетки — обеспечивают подачу тока на ротор
  • Таходатчик — измеряет скорость вращения
  • Термодатчик — защищает от перегрева

В современных стиральных машинах чаще всего используются коллекторные двигатели постоянного тока или бесщеточные инверторные двигатели. Мощность мотора обычно составляет от 180 до 500 Вт.


Как подключить двигатель стиральной машины к сети 220В

Для подключения мотора от стиральной машины к бытовой электросети необходимо:

  1. Определить назначение проводов двигателя с помощью мультиметра
  2. Подключить провода щеток к сети 220В через выключатель
  3. Соединить провода обмоток статора между собой
  4. Изолировать провода таходатчика и термодатчика
  5. Обеспечить заземление корпуса двигателя

Важно правильно определить назначение проводов, чтобы не повредить двигатель при подключении. Рекомендуется использовать понижающий трансформатор для безопасности.

Диагностика неисправностей двигателя стиральной машины

Основные признаки неисправности мотора стиральной машины:

  • Двигатель не запускается или работает с перебоями
  • Посторонние шумы и вибрации при работе
  • Запах гари или перегрева
  • Барабан вращается медленно или рывками
  • Срабатывание УЗО при включении машины

Для точной диагностики необходимо:

  1. Проверить целостность обмоток мультиметром
  2. Осмотреть щетки на износ
  3. Проверить работоспособность таходатчика
  4. Измерить сопротивление изоляции обмоток
  5. Проверить подшипники на люфт и шум

При обнаружении неисправностей рекомендуется обратиться в сервисный центр для ремонта или замены двигателя.


Замена двигателя стиральной машины

Заменить неисправный двигатель стиральной машины можно самостоятельно, выполнив следующие действия:

  1. Отключить машину от электросети и водоснабжения
  2. Снять заднюю стенку корпуса машины
  3. Отсоединить все провода от двигателя
  4. Снять приводной ремень
  5. Открутить болты крепления двигателя
  6. Извлечь старый двигатель и установить новый
  7. Подключить провода согласно схеме
  8. Установить ремень и заднюю стенку

При замене важно подобрать мотор, полностью совместимый с вашей моделью стиральной машины по мощности, креплениям и разъемам.

Можно ли отремонтировать двигатель стиральной машины своими руками

Ремонт двигателя стиральной машины своими руками возможен, но требует определенных навыков и инструментов. Самостоятельно можно выполнить:

  • Замену изношенных щеток
  • Очистку коллектора от нагара
  • Замену подшипников
  • Перемотку обмоток при обрыве

Однако в большинстве случаев ремонт двигателя лучше доверить специалистам. Это позволит избежать ошибок и гарантировать качественный результат. При серьезных повреждениях экономически целесообразнее заменить двигатель целиком.


Типичные неисправности двигателей стиральных машин

Наиболее распространенные поломки моторов стиральных машин:

  • Износ щеток — приводит к потере контакта и остановке двигателя
  • Межвитковое замыкание обмоток — вызывает перегрев и выход из строя
  • Повреждение изоляции — может привести к короткому замыканию
  • Разрушение подшипников — сопровождается сильным шумом и вибрацией
  • Поломка таходатчика — нарушает регулировку скорости вращения

Своевременная диагностика и устранение этих неисправностей позволяет продлить срок службы двигателя стиральной машины.

Профилактика двигателя стиральной машины

Чтобы предотвратить поломки мотора стиральной машины, рекомендуется выполнять следующие профилактические меры:

  • Не перегружать барабан бельем сверх нормы
  • Использовать стабилизатор напряжения
  • Регулярно очищать двигатель от пыли и грязи
  • Проверять состояние щеток раз в 1-2 года
  • Своевременно заменять изношенный приводной ремень
  • Не допускать попадания воды на двигатель

Соблюдение этих простых правил поможет существенно увеличить ресурс двигателя вашей стиральной машины.

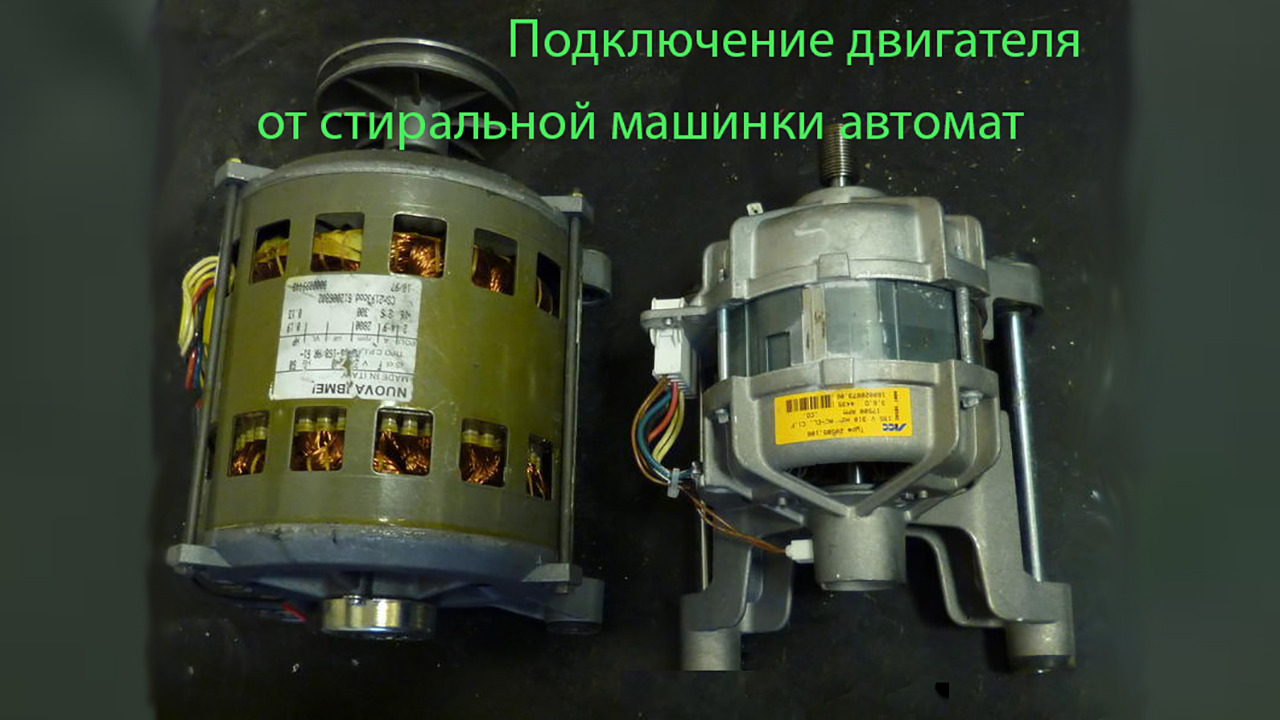

Как подключить мотор от стиральной машины автомат: схема

Стиральная машина – невероятно полезная вещь в хозяйстве, но, как и любая другая вещь, со временем устаревает и перестает удовлетворять требованиям потребителя. Большинство людей выбрасывают или продают свою стиральную машину. Но можно разобрать ее и использовать мотор от стиральной машины-автомат в хозяйстве. Однако тут у большинства людей появляется следующая трудность, связанная с подключением мотора от стиральной машины.

Подключаем мотор

Где можно использовать мотор?

Поскольку мотор от любой стиральной машины (Индезит, Бош) имеет большую мощность и обеспечивает вращательные движения, самым распространенным способом применения является сборка электрического наждака – вещь, не менее полезная в хозяйстве, способна быстро и качественно затачивать как ножи, так и садовые инструменты. Сделать его довольно просто, достаточно к вращающейся детали закрепить точильный камень.

Реже собираются такие приспособления, как промышленный миксер. Является незаменимым предметом при строительстве в малых и средних масштабах. Однако в большинстве случаев возникает следующий вопрос: как подключить мотор от стиральной машины к электросети?

Схема подключения мотора

Неподготовленному человеку подключение мотора от стиральной машины может показаться чрезвычайно сложным делом. Чтобы избежать излишних трудностей, необходимо сначала ознакомиться со схемой двигателя стиральной машины. На ней подробно описаны все провода и детали с их предназначением.

Еще одной сложностью может оказаться следующее: большое количество проводов, которые сложно совместить со схемой. Для этого потребуется сравнить предоставленную схему с колодкой, в которую заключены все провода.

Назначения проводов

Разобравшись, где находится лицевая сторона у колодки, нужно рассмотреть все провода. Стандартно количество проводов равно 6, трех разных цветов. Однако в некоторых моделях может быть до 10 штук.

По стандарту рассматривая колодку с лицевой стороны, слева направо можно увидеть парные провода. Два провода от тахогенератора. Реже три, если стоит датчик Хола. Правее находится два провода другого цвета, отходящие от щеток ротера. Далее идет два провода, идущих от статора. Реже используется три провода (третий является частью обмотки статора). В редких случаях крайними правыми проводами являются выводы термозащиты. Поэтому важно их не перепутать с проводами от статора. Для наглядности представлена схема мотора от стиральной машины Индезит.

Какие провода необходимо выделить?

Сперва нужно получить доступ к проводам, как это показано на фото. Для этого можно разобрать колодку, но можно пойти и более простым путем, обрезав все провода у ее основания. В дальнейшем нам потребуется только два провода, идущие к щеткам ротера. Также потребуется два провода, идущие к статору.

Следующей трудностью станет то, что в каждой модели стиральной машины-автомат цвета проводов могут быть различными. Однако производитель должен придерживаться правила расположения проводов в колодке. Но нельзя полностью полагаться на это, поэтому для определения нужно воспользоваться мультиметром.

Переключив прибор на измерение сопротивления, нужно касаться одним щупом провода, а вторым искать его пару. Для лучшей ориентации можно изначально найти провода тахогенератора. При их нахождении прибор выдаст сопротивление в 70 Ом. Нахождение этой пары упростит задачу. Поскольку в большинстве случаев остальные провода будут идти парами, друг за другом. Однако прозвонить остальные пары, во избежание ошибок, не помешает.

Подключение мотора стиральной машины

После того как нужные пары проводов найдены, остается их зачистить и правильно соединить. Для корректной работы мотора стиральной машины от сети 220 В нужно использовать крайние провода каждой пары для соединения их с розеткой. Для этого можно использовать вилку. Подойдет любая вилка, купленная в магазине электротоваров. Соответственно она разбирается, и зачищенные провода накладываются на каждую клемму. Если купленная вилка оказалась некачественной или дешевой, то скорее всего в ней не будет колечка для закрепления контакта. Поэтому о нем придется позаботиться самостоятельно. В противном случае есть большая вероятность того, что контакты со временем отойдут, и придется разбирать вилку.

Затем необходимо соединить оставшиеся два провода от разных пар. Одним из самых простых способов является скручивание зачищенных проводов друг с другом и обмотка их изолентой. Однако такой способ является далеко не практичным, поскольку ограничивает функциональные возможности мотора. Лучшим вариантом является соединение концов этих проводов перемычкой. Таким образом появляется возможность изменить направление движения мотора стиральной машины. Особенно востребован этот момент при использовании мотора в качестве строительного миксера или шлифовальной установки.

Сложности в установке переключателя

Поскольку лучше всего делать прибор многофункциональным изначально, во избежание последующих переделок будет рассмотрено два способа установки переключателя.

  1. Первый способ является весьма примитивным. Выше было описано подключение мотора и использование перемычки. При перекидывании перемычки с одного провода на другой (провод, с которого перекинули перемычку, и новый провод, соединенный ею, должны быть одного цвета). При этом подключение к сети для данного цвета также должно иметь возможность переключения с провода на провод. Это возможно осуществить при помощи еще одной перемычки. Плюсом данной конструкции является простота в исполнении. Минусом является неудобный процесс самого переключения.
  2. Второй способ основан на задействовании переключателя. При определенной позиции рычага переменный ток подается по разным линиям. Следовательно, мотор вращается в другом направлении. Способ более сложный и требует больших знаний и времени на создание. Но при этом в полной мере открываются все функции мотора автоматической стиральной машины.

Двигатель для стиральной машины.

Подключение и всё о замене
Подробности
Автор: evgenij
Категория: Ремонт стиральных машин своими руками
Просмотров: 116790

Подключение и замена двигателя на стиральной машине

На моём канале Youtube, часто задают вопрос, можно ли установить двигатель с одной СМ на другую, имеется в виду разные бренды — к примеру с Зануси на Индезит. Вот именно этот вопрос мы будем разбирать в этой статье, а именно на практическом примере, я расскажу, как можно поменять двигатель на стиральной машине своими руками. Для того, что бы самому поменять движок с одной СМА на другую, надо сначала разобраться в отличиях, которые могут быть у моторов разных фирм. Именно эти отличия мешают владельцам данной техники, проделать процедуру замены двигателя своими руками. Для начала давайте перечислим параметры, по которым надо подбирать движок, то есть на что в первую очередь надо обратить внимание, когда вы подбираете данную деталь для своей стиральной машины

  • Мощность → Тут надо обратить внимание, на какой стиральной машинке стоял мотор. Довольно часто на двигателе не пишется его мощность, но по загрузке белья, вполне можно сопоставить и мощность. Например если ваша СМА рассчитана на стирку 5 кг и вы нашли подходящий мотор с машинки, с такой же загрузкой, то его вполне можно устанавливать
  • Крепления → Пожалуй, это самое главное отличие, из-за которого приходится подбирать движки с других брендов или моделей. Ниже мы ещё поговорим об этом, так как в 2 строчках просто не расскажешь
  • Сопротивление таходатчика → Многих пугает, когда оно отличается, но в ходе многих экспериментов, я сделала вывод, что если сопротивление не сильно отличается, то оно мало влияет на работу СМ
  • Глубина и ширина канавок шкива вала → Как по мне, если шкив и будет отличаться, то всегда под него можно подобрать ремень.
    На рынке их сейчас столько, что я думаю это не проблема
  • Вынос вала → Вот здесь действительно засада, если вал мотора будет короче, то такой двигатель 100% не подойдёт
  • Количество и расположение проводов → На моторе для стиральной машины Indesit, обычно находится шесть проводов, к примеру на Zanussi их бывает 8 и расположение клемм щёток и клемм обмотки, как закон всегда отличается. Я лично не вижу трудности в подсоединение, но у простых потребителей наверняка с этим возникнут сложности, поэтому про это поговорим чуть-чуть ниже

Выше я рассмотрел основные отличия, которые существуют у моторов от стиральных машин разных брендов. Теперь давайте ответим на вопрос, можно ли обойти все эти отличия и главное, как это сделать, но для начала рекомендую посмотреть видео, которое снято мной именно по этому поводу

Если вы посмотрели видеоролик, то наверняка хоть чуть-чуть, но оказались в теме, если не смотрели, то навряд ли вы поймёте, про что я дальше буду рассказывать.

В первую очередь хочу рассмотреть такой вопрос, как подключение двигателя к электричеству, то есть нам надо сделать так, чтобы клеммы полностью совпадали с оригиналом

Как подключить мотор от стиральной машины по проводам

У разных моторов, может быть разное количество обмоток, отсюда и разное количество проводов, так же бывает в самом двигателе стоит перемычка, а вернее термопредохранитель. К примеру на моторе со стиральной машины Zanussi, такая перемычка есть, правда не во всех моделях. Конечно самый идеальный вариант, когда на моторе, который вы хотите установить на свою СМ, число проводов будет совпадать с оригиналом, тогда практически без труда, можно будет их расположить, так же как и на родном движке. В том случае если на вашем варианте шесть проводов, тогда всё становится очень просто. Два провода идёт с тахометра, два провода выходят с щёток и два провода идут на обмотку. Короче говоря, берём в руки обыкновенный мультиметр, ставим рядом два двигателя (один родной и тот, который вы хотите поставить) и начинаем искать куда какие провода подходят.

Ещё один нюанс связанный с проводами, это фазировка. Тут главное правильно расположить контакты на клеммнике, проще говоря, если вы перепутаете между собой провода от щёток, то к/з не будет, единственное что может быть это то что отжим будет крутить не в ту сторону, думаю потом это можно будет без труда исправить, но если подать ток заместо щётки на обмотку, то может сгореть мотор или модуль управления. В общем, здесь важно найти, в какие клеммы вставляются провода щёток, обмотки, а также таходатчика. Не в коем случаи нельзя, вставлять провод от обмотки в контакт, где должен находится провод от щётки или тахометра, то есть очень внимательно смотрите на расположение клемм, если перепутаете, то может выйти из строя блок управления. Как подсоединить провода, я очень хорошо рассказал в видео, которое вы должны были посмотреть выше, оно снято специально для этой статьи

Ответьте пожалуйста на мой вопрос, у меня стиральная машина Индезит на 5 кг, модель старенькая но надёжная, ещё с железным разбирающимся баком. В общем точно накрылся двигатель, конкретно пробивает на корпус. Я нашёл движок от стиральной машины Whirlpool горизонтальной загрузки на 6 кг, идеально подходит по креплениям и выносу вала, также на шкиву мотора канавки такие же как и на моём, есть разница в показаниях сопротивления тахометра, но они как мне кажется незначительные. Проблема заключается в том, что на движке от Whirlpool, в клеммники находятся 8 проводов, а в моём 6. Я так понимаю, что там не одна обмотка, а две. Вопрос напрашивается сам собой, к какой обмотке лучше подсоединиться

Эти моторы, я уже не раз ставил на стиральную машину Indesit, действительно они практически идеально подходят по креплениям и выносу вала. Насчёт обмоток вы ошибаетесь, в этом моторе одна обмотка. Посмотрите на два провода белого или чёрного цвета (как закон на предохранитель идут провода одинакового цвета), обычно это провода от термопредохранителя, их можно убрать в сторону или просто обрезать

Как подогнать двигатель по креплениям

Одно из самых главных отличий, это крепление мотора, то есть первое на, что нам надо обратить внимание, это то чтобы ваш двигатель идеально подходил по посадочным местам. Бывают такие случаи, когда крепления мотора чуть-чуть не совпадают, из практики скажу так, это не страшно, уши двигателя всегда можно подрезать болгаркой, но если крепления короче или болтаются в посадочных местах, то лучше не химичить, то есть не надо их удлинять или делать какие то вставки, двигатель должен сидеть четко без люфтов и перекосов

В общем нашёл мотор с другой модели Индезита, но у него немножко не подходят крепления, короче говоря, расстояние между передними и задними креплениями короче на 2 см чем у родного. Можно ли поставить какие-либо втулки или что-то ещё приспособить

Не надо химичить, может вылезти боком. Многие думают, что на мотор не идёт никакой нагрузки, это в корне не так, нагрузка есть и причём довольно серьёзная. Я уже писал выше, что двигатель должен сидеть в посадочном месте без люфтов. Поймите, при работе стиральной машины, уши на баке могут оторваться, вот тогда вы попадёте не только на замену двигателя но и на замену бака. Думаю такие эксперименты не нужны

Стоит ли обращать внимание на сопротивление тахометра

В видео выше, я продемонстрировал два эксперимента. Дело в том, что на моторе от СМА Зануси сопротивление тахометра было 130 Ом, а на моторе от стиральной машины Индезит, сопротивление таходатчика составило 65 Ом. Один мой коллега мне сказал, что для того, чтобы двигатель правильно работал, обязательно нужно, чтобы сопротивление таходатчиков совпадало, а иначе двигатель может не набирать оборотов или работать рывками. В итоге я решил наглядно продемонстрировать, что будет, если благодаря одной перемычке мы понизим сопротивление на тахометре двигателя от стиральной машины Zanussi, до положенных 65 Ом, то есть как у Индезита. Для того, что бы понизить сопротивление на тахо датчике, я поставил резистор между, двумя его проводами, то есть в параллель, наминал резистора равняется 130 ом, в результате сопротивление тахометра стало 65 Ом.

Если вы посмотрели ролик выше, то должны были увидеть результат этого эксперимента, который не к чему хорошему не привёл. Дело в том, что получилось так, что установленное сопротивление просто стало глушить импульсы. В результате мотор набирал слишком большие обороты, в свою очередь модуль управления видит, что обороты превышают положенный рубеж, сбрасывает их практически до нуля, а потом снова даёт сигнал на набор оборотов и так могло продолжаться до бесконечности. Во втором эксперименте, я убрал резистор из цепи тахометра, как и ожидалось стиральная машина стала работать нормально, то есть обороты при отжиме уже не сбрасывались, а на режиме стирки наблюдалось нормальное, плавное вращение барабана. Подведя итог, могу сказать следующее, что разница в сопротивлении на тахометрах, не как не отразилось на поведении стиральной машинки, но тут надо учитывать и то, что сопротивление датчика на СМА Зануси не сильно отличалось от индезитовского. Дело в том, что на некоторых моторах, сопротивление, бывает выше 300 Ом, как поведут себя мозги стиралки в таком случаи, то есть когда разница большая, трудно сказать. Но одно могу сказать твёрдо, это то что понижать сопротивление на тахометре, с помощью запаралеленного резистора, нельзя

Как подобрать ремень для стиральной машины

Последнее отличие, которое может быть, это шкив вала, на который одевается ремень. Если шкив вала меньше или больше по диаметру, то число оборотов барабана может превышать или быть меньше чем надо, но думаю эта разница будет не значительной и навряд ли вы это сможете увидеть, без замеров каким либо прибором. Тут, больше надо обратить особое внимание на канавки, которые находятся на шкиву. Короче говоря, существует два типа ремней, у которых разное расстояние между канавками. Тип профиля ремня — это шаг оребрения

  • H –равен 1,6 мм
  • J — равен 2,34 мм

Так вот канавки на валу, должны соответствовать типу ремня. Ещё один нюанс, это вынос вала, то есть длина вала должна быть такой, чтобы ремень на него нормально одевался и при вращении ходил посередине шкива барабана, если вал мотора чуть-чуть длинный, то его можно обрезать болгаркой, тут главное чтобы ремень не спадал

На этом думаю заканчивать, эту небольшую познавательную статью, думаю все основные нюансы, я рассмотрел. Удачного ремонта своими руками вашей стиральной машины

Добавить комментарий

9 Детали стиральных машин для устранения неисправностей

от West Coast Chief Repair

1 мая 2022 г.

Все движущиеся части подвержены износу ну и короче если злоупотреблять большими нагрузками или запускать несколько раз в неделю.

Некоторые марки более долговечны, чем другие, но каждая шайба со временем изнашивается, даже шайбы, известные своей надежностью.

Так что же тогда? Вы меняете или ремонтируете свою старую стиральную машину?

Это зависит от возраста машины, оставшегося срока службы и стоимости ремонта по сравнению с заменой.

Некоторые ремонтные работы на удивление доступны по цене, а с некоторыми можно справиться своими руками.

Мы рассмотрим список деталей стиральной машины, чтобы устранить неполадки, и посоветуем, что делать, если что-то пойдет не так.

1. Мотор стиральной машины

Мотор стиральной машины приводит в движение реальное действие: перемешивание и вращение, две вещи, в наибольшей степени ответственные за стирку одежды.

Двигатель обычно находится в нижней части машины и приводит в движение ремень (или несколько ремней) для вращения барабана или мешалки.

Если ваш двигатель издает странные звуки, с трудом запускается или просто не работает, вы должны сначала проверить, есть ли на нем питание и правильно ли подсоединены ремни.

Если проблема не устранена, возможно, вам придется заменить двигатель стиральной машины.

Замена мотора своими руками? Возможно нет. Позвоните нам.

2. Мешалка для стиральной машины

Мешалка находится внутри барабана вашей стиральной машины. От него выдвигаются стержни или лопасти, которые взбалтывают одежду во время стирки.

Двигатель с прямым приводом или ремень, соединенный с основным двигателем стиральной машины, приводит в движение мешалку.

Если ваша мешалка не вращается, возможно, она зажата одеждой или чем-то застрявшим между стержнями мешалки.

Вы можете попытаться устранить эти препятствия самостоятельно, но если у вас по-прежнему возникают проблемы с мешалкой, возможно, вам придется заменить ее.

Самостоятельный ремонт? Возможно, в зависимости от машины.

3. Приводной ремень стиральной машины

Приводной ремень соединяет двигатель с барабаном, вращая его на высоких скоростях во время циклов полоскания.

Чем старше ваша стиральная машина, тем больше вероятность того, что ремень изнашивается и даже рвется со временем, особенно если вы загружаете большие или частые загрузки.

Самостоятельный ремонт по замене ремня? Возможно, в зависимости от вашей ловкости и мотивации.

4. Барабан стиральной машины и подшипники

Барабан удерживает одежду и другие предметы во время стирки, а подшипники поддерживают его вращение.

Если вы слышите громкий стук или лязг внутри барабана стиральной машины во время отжима, возможно, проблема связана с подшипниками внутренней корзины для стирки или внешним корпусом бака. Вам, вероятно, придется вызвать нас для этого, но вы можете сначала проверить остальную часть своей машины самостоятельно (только перед этим убедитесь, что вы отключили ее от сети).

5.

Шланги и фильтры для стиральных машин

Всегда устанавливайте на стиральную машину герметичные шланги. Они стоят немного дороже, но дешевые шланги вызовут огромный беспорядок, если они дадут течь.

Вы также должны регулярно проверять свои фильтры и очищать их, чтобы вода беспрепятственно проходила через стиральную машину.

Самостоятельный ремонт по замене шлангов и фильтров? Да. Вы не нуждаетесь в нас для этого.

6. Дверной выключатель стиральной машины

Дверной выключатель сигнализирует вашей машине, когда она закрыта и безопасно ли начинать цикл.

Если этот переключатель выйдет из строя, машина не всегда будет запускаться должным образом, поэтому обязательно проверьте его, нажав на него (или прощупав его проводку) в случае проблем, прежде чем обращаться к специалисту по ремонту бытовой техники.

7. Сливной насос

Сливной насос помогает сливать воду из стиральной машины.

Если вы заметили, что вода скапливается в баке или вытекает на пол во время цикла стирки, сначала проверьте, не засорился ли сливной насос. Такие вещи, как пух, волосы и мелкие предметы одежды, могут помешать его работе.

Если это не решит проблему, возможно, вам придется заменить сливной насос стиральной машины.

Самостоятельный ремонт? Может быть. Мы бы не рекомендовали это, но некоторые люди более ловкие (и смелые), чем другие.

8. Впускной клапан для воды

Впускной клапан для воды регулирует количество воды, поступающей в стиральную машину во время каждого цикла, открываясь и закрываясь в соответствии с настройками, выбранными на панели управления вашей машины.

Когда клапан подачи воды выходит из строя, вы можете заметить утечки вокруг него и снижение давления воды во время каждого цикла.

Возможно, его придется заменить специалистом по ремонту, если с ним начнутся проблемы, поэтому сразу же звоните нам, если вы подозреваете, что что-то не так.

9. Панель управления стиральной машиной

На панели управления стиральной машины отображаются настройки во время каждого цикла стирки (температура, оставшееся время и т. д.). Это позволяет вам выбирать эти настройки вручную или путем программирования вашей машины перед запуском цикла стирки.

Если ваша панель управления выйдет из строя, у вас возникнут проблемы с правильной работой стиральной машины, но, к счастью, это одна из самых простых проблем, которую можно диагностировать и устранить в домашних условиях.

Самостоятельный ремонт по замене панели управления? Ни за что! Позвольте нам справиться с этим — ваша безопасность должна быть на первом месте.

Когда обращаться за профессиональным ремонтом бытовой техники

Никогда не пытайтесь ремонтировать, если есть хотя бы небольшой риск того, что что-то пойдет не так и причинит вам вред или еще больше повредит вашу технику. Оставьте эти работы профессиональным техникам!

Позвоните нам в ремонтную мастерскую West Coast. Мы предлагаем обслуживание в тот же день, если вы позвоните нам до полудня, и в большинстве случаев мы можем отремонтировать вашу машину за один звонок.



Свяжитесь с нами для обслуживания



Страницы, связанные с техникой

  • Ремонт бытовой техники
  • Ремонт коммерческого оборудования
  • Ремонт стиральных машин
  • Ремонт коммерческой прачечной
  • Ремонт осушителя

Стиральная машина не отжимает — iFixit

Проверьте, имеет ли ваша машина значок High Efficiency или нет.

Для машин High Efficiency (HE) см. решение непосредственно для каждой возможной причины. Мы предложим отдельные подзаголовки для Верхние погрузчики и Фронтальные погрузчики , если решения отличаются.

Если у вас есть старая машина с вертикальной загрузкой без значка High Efficiency, см. разделы « Традиционные машины », так как они охватывают старые машины с вертикальной загрузкой, в основном выпущенные до 2000 года. Если раздела «Традиционные машины» нет, просто следуйте основному решению, так как оно не отличается от высокопроизводительных машин.

Для следующих причин мы предполагаем:

  1. Ваша стиральная машина подключена к сети и не была случайно отключена от сети. Проверьте, есть ли у него питание.
  2. Если даже не реагирует на запуск, тут не место, надо подумать, почему машина вообще не заводится.
  3. То, что он может наполняться водой. Если да, то выключите пока воду.
  4. Вы выполнили последовательность сброса на своей машине, если она имеет электронное управление. .

Примечание : Если вы заменяете компонент на машине с электронным управлением, вы должны выполнить сброс и калибровку/повторную калибровку. В противном случае вы можете не сбросить ошибку.

К причинам!

Для работы крышка или дверца должны быть закрыты и заперты. Эти блоки имеют защелку, а также переключатель двери или крышки.

  • Если замок не запирается, сначала проверьте защелку (часть, которая входит в отверстие защелки) на наличие повреждений, таких как изгиб или поломка.
  • Если защелка в порядке, просто замените узел защелки. Обычно это довольно просто как на погрузчике с верхней, так и на фронтальной загрузкой.
  • Защелка в сборе обычно удерживается всего несколькими винтами, и для доступа достаточно открыть верхнюю часть машины на погрузчике с вертикальной загрузкой или убрать дверную прокладку/сильфон на погрузчике с фронтальной загрузкой. Выньте старую часть и установите новую, и все будет готово после повторной сборки других частей.

Обычно эти машины выдают диагностический код ошибки, если у них есть проблема с дверным выключателем или защелкой. Они могут какое-то время «хромать», когда многократное закрывание дверцы или крышки позволит им работать, но замена детали — лучшее решение.

Некоторые новые устройства с вертикальной загрузкой дают вам короткое окно в начале цикла, чтобы добавить одежду, но они должны быть заблокированы и получать сигнал от устройства блокировки, указывающий, что они заблокированы, чтобы продолжить. Часто в зоне управления будет светиться запертая дверь. Если машина не может обнаружить закрытую крышку, она не будет вращаться, хотя в некоторых случаях может колебаться.

Это первое, что нужно проверить на вашей машине с вертикальной загрузкой, особенно на старых. Эти машины часто будут колебаться с открытым верхом, но не будут вращаться. Некоторые новые машины не будут ни трястись, ни вращаться с открытой крышкой. (удобно для создания цикла замачивания, просто оставьте крышку открытой.)

  • Если машина начнет перемешивать, как только вы закроете крышку, проблема не в переключателе.
  • Вам нужно будет снять верхнюю часть машины, чтобы добраться до переключателя крышки. В некоторых случаях это может касаться большей части шкафа, так как верхняя и боковые стороны соединены вместе, но ремонт несложный.
  • Необходимо проверить целостность выключателя крышки, когда крышка закрыта (переключатель в рабочем положении).
    • Воспользуйтесь мультиметром, настройте его на непрерывность или на Rx1 и убедитесь в наличии непрерывности при срабатывании переключателя.
    • Если непрерывности нет, замените выключатель.

Если переключатель крышки/дверная защелка не работает, переходите к следующему пункту.

Ряд фронтальных погрузчиков High Efficiency (Frigidaire/некоторые Kenmore) и многие модели HE с вертикальной загрузкой (Whirlpool/Kenmore) имеют приводные ремни, которые могут рваться или проскальзывать. Некоторые традиционные машины (например, GE) также имеют их.

  • Вы можете проверить натяжение ремня (убедитесь, что машина отключена от сети) и, если ремень ослаблен так, что вы можете натянуть его вручную на шкивах, вы должны заменить ремень.
  • Если ремень выглядит изношенным, потрескавшимся или изношенным, замените его.
  • Конечно, если ремень порвался, замените его.
  • Обратите внимание, что вы можете снять ремень на машинах с плоским ремнем, сняв его со шкивов для проверки. Это не признак ослабленного ремня. Вы можете сделать это с клиновым ремнем, но это сложнее, и вы можете ущипнуть себя.
    • Вы можете потянуть ремень в сторону, вращая шкивы, чтобы ремень соскользнул со шкивов.
    • Чтобы переустановить или заменить его, просто выполните обратный процесс.

На некоторых (Whirlpool, Roper, Kenmore) погрузчиках с верхней загрузкой типа «прямой привод» имеется гибкая пластиковая и резиновая муфта , соединяющая двигатель и трансмиссию напрямую. Это также действует как амортизатор для трансмиссии, поэтому он изнашивается.

  • Это очень распространенная точка отказа для этих машин. и они все еще могут работать в циклах стирки, поскольку двигатель переключается на насос или отжим.
  • Вам необходимо разобрать муфту, чтобы проверить ее состояние, описание которого почти занимает больше времени, чем если бы вы получили к ней доступ. Вы можете положить стиральную машину на заднюю часть (будьте осторожны или снимите сливной шланг), чтобы получить доступ.
  • Отсоедините насос от двигателя (просто защелкните зажимы).
  • Отсоедините двигатель от коробки передач такой же скобой, но с помощью стопорного винта.
  • К неисправностям относятся:
    • Резиновая часть треснет или сломается (иногда под машиной можно найти осколки).
    • Пластиковые «пауки» треснут. Остерегайтесь, они могут хорошо выглядеть снаружи и даже вращать валы.
    • При разборке проверьте двойные D-образные отверстия в пластиковых крестовинах. Они могут быть закруглены валами двигателя или трансмиссии. Вал будет просто вращаться в отверстии и не будет вращать муфту (или делать это будет плохо).

Если ремень или муфта выглядят хорошо, переходите к следующему пункту.

Не сцепление, а двигатель с регулируемой скоростью лежит в основе цикла отжима на новых машинах с вертикальной загрузкой. Скорость двигателя постепенно увеличивается контроллером двигателя, а скорость отжима может варьироваться от низкой до высокой скорости вращения.

Задача переключения от движения только мешалки или промывочной пластины к вращению всей корзины выполняется приводом переключения (электрическим) и спусковым крючком (разновидность зубчатой ​​муфты). Многие устройства Whirlpool и Maytag используют эту систему. В некоторых машинах используется вариант slutch, который зацепляет шлицы, мы будем называть оба slutch.

  • Одной из причин проверки является проверка того, не вышел ли из строя привод переключения передач или не отсоединился ли он, и, таким образом, спусковой механизм не переключается.
    • Вы можете проверить электродвигатель привода машины Whirlpool с помощью мультиметра, настроенного на функцию сопротивления. Оно должно составлять от 2000 до 3500 Ом.
    • Вы также можете проверить, что рычаг привода переключения передач правильно входит в зацепление с рычагом управления муфтой и не выпал.
    • Если привод выглядит ржавым или поврежденным водой, замените его.
  • Привод Whirlpool также имеет компонент, чувствительный к скорости, который может привести к тому, что плата управления получит ошибочные показания, которые обычно вызывают диагностический код.

Еще одна причина — вышел из строя сам сплутч (все-таки пластик). Когда машина пытается вращаться, часто будет слышен щелчок или дребезжащий звук.

  • Проверить приводной рычаг плунжера при снятом приводе, если он заедает или заедает, заменить плунжер.
  • Вот полезное видео о том, как разобраться со сплэтчем и актуатором.
  • Вот еще одно видео, которое демонстрирует и объясняет Splutch
  • Если все эти части проверены, переходите к следующему пункту.

Причиной того, что эти старые погрузчики с вертикальной загрузкой не вращаются, является изношенное сцепление . Муфта позволяет корзине постепенно начать вращаться и предотвращает саморазрушение машины при внезапных ударных нагрузках. Это приводит к износу сцепления, и, наконец, оно изнашивается настолько, что корзина даже не будет вращаться.

  • На некоторых моделях (Whirlpool/Kenmore после 1986 г.) лента сцепления участвует в освобождении тормоза, который удерживает корзину неподвижно, когда работает мешалка.
  • Когда этот тормоз отпущен, корзина может вращаться вместе с одеждой и позволить извлекать воду.
  • Когда сцепление изношено, оно не может отпустить тормоз и/или не может достаточно сильно зажать барабан сцепления, чтобы остановить проскальзывание, когда корзина набирает скорость.
  • Вы часто будете видеть вращение, которое является просто медленной версией того, чем оно должно быть.

Одним из признаков изношенного сцепления будет тот факт, что запуск вращения корзины вручную позволяет машине вращаться. Это опасная процедура, так как вам придется обойти переключатель крышки; просто начните немного поворачивать корзину, если можете. Часто с вашей небольшой помощью тормоз отключается, и он начинает вращаться сам по себе . После этого машина сможет набирать скорость и нормально вращаться.

Другим симптомом будет одежда, которой требуется два цикла отжима, чтобы на самом деле стать достаточно сухой, чтобы ее можно было поместить в сушилку. При первом вращении удаляется достаточно воды, чтобы корзина была достаточно легкой для запуска и не скользила так сильно при втором вращении, и она разгоняется до полной скорости.

Вот ссылка на отличное руководство по замене ленты сцепления. Поскольку лента является изнашиваемой деталью, она почти всегда подлежит замене при выходе из строя сцепления.

Если все эти детали проверены, переходите к следующему элементу.

В этих машинах часто используется дренажный насос, который приводится в действие отдельным двигателем. Кроме того, из-за более высоких скоростей отжима они оснащены блокировками, которые не позволяют стиральной машине вращаться на максимальной скорости до тех пор, пока они не будут полностью слиты.

Причиной отсутствия вращения может быть сливной насос, так как машина не будет вращаться до тех пор, пока не будет достаточно слито.

  • Вы можете вручную слить воду из машины (необходимы ведра и полотенца) и проверить, будет ли она вращаться после слива. Если да, то сливной насос неисправен. Если он не вращается, вероятно, проблема в системе измерения уровня воды.
  • Вам необходимо проверить, не забит ли сливной шланг. Если это так, очистите его.
  • Проверьте, не забит ли фильтр, так как при засоренном фильтре машина может не сливать воду должным образом. Обязательно очищайте фильтр, так как он в любом случае требует обслуживания.
  • Возможно, неисправен сливной насос. Если это так, он часто будет издавать громкий скрежещущий звук и может качать очень медленно даже при заведомо незасоренном шланге. Если это так, замените насос.

Кроме того, на дисплеях многих новых фронтальных погрузчиков отображаются диагностические коды, которые могут помочь вам проверить различные компоненты.

  • Обратите внимание, если вы получаете сообщения об ошибках слива, например код, указывающий на засорение сливного шланга, это может быть причиной того, что ваша машина отказывается вращаться.
  • Иногда неисправный насос воспринимается машиной как забитый шланг. Проверьте коды ошибок, если они возникают.

Если качает нормально и шланг чистый, переходите к следующему пункту.

Традиционные машины GE, обычно , могут страдать от этой проблемы, так как несколько более поздние модели использовали сливной насос, и поэтому приходилось следить за уровнем воды, чтобы не пытаться вращать полную машину, что было бы тяжело для системы привода. .

  • Откройте переднюю панель и найдите трубку, подсоединенную сбоку к внешнему баку.
  • Снимите его с разъема и проверьте, нет ли препятствий или грязи в трубке.
  • Вы можете очистить его с помощью небольшого стержня или аккуратно выпрямленной металлической вешалки для одежды.
  • Как только он станет чистым, попробуйте продуть его. Вы должны услышать щелчок переключателя уровня воды в области пульта управления.
  • Если шланг забит, замените его или снимите с машины для более полной очистки.
  • Также следует попытаться очистить отверстие воздушной камеры, к которому подсоединяется шланг.

В других старых машинах используется простая система наполнения, и они обычно не страдают от этого, препятствующего вращению. На самом деле некоторые модели вращаются и сливаются одновременно. Но почистить трубу не помешает.

Во многих случаях (например, с прямым приводом Whirlpool) стиральная машина имеет только один двигатель, и он напрямую подключен к насосу. Если стиральная машина будет работать, она, скорее всего, будет сливаться, и проблемы с уровнем воды не будут препятствовать вращению.

Обычно насос сконструирован так, что он будет откачивать только тогда, когда двигатель реверсирует направление вращения для перемешивания. Whirlpool добавила нейтральную настройку к передаче в своих трансмиссиях, чтобы шайба могла почти полностью откачиваться, прежде чем они начнут вращаться.

Это может привести к тому, что ваша машина будет вести себя очень похоже на Неполный слив воды выше.

Проблема заключается не в фактической воде, а в том, что устройство считает, что вода присутствует, потому что датчик уровня воды обманут или неисправен.

Машина может попытаться слить воду и, возможно, действительно слила, но все еще считает, что она заполнена. Часто это может возникать из-за засорения линии, соединяющей датчик уровня воды с баком машинки.

На старых машинах внутри датчика будет переключатель. Они могут выйти из строя как механически, так и электрически.

На некоторых новых машинах есть подвижная катушка, позволяющая машине определять уровень воды. Это позволяет машине устанавливать необходимый уровень воды по мере заполнения.

Эти новые машины обычно выдают коды ошибок, если есть проблема с датчиком.

  • Датчик можно проверить в диагностическом режиме на машине.
  • Убедитесь, что сенсорная линия или трубка свободны.
    • На многих машинах датчик соединен отрезком гибкой трубки с баком или барабаном, и продувки через него достаточно для удаления засоров.
    • Отсоедините его от датчика уровня и сильно продуйте трубку. вы можете услышать небольшое бульканье и небольшое сопротивление, но обычно таким образом вы можете удалить засор.

Существует известная проблема с некоторыми устройствами загрузки с верхней загрузкой (GE), сенсорная камера которых быстро засоряется из-за производственного брака. Отверстие в камере изготовлено частично загороженным. Вот видео, показывающее исправление.

В некоторых стиральных машинах Kenmore HE3t с фронтальной загрузкой часть, называемая воздушной ловушкой, может забиваться ворсом, что также препятствует вращению машины (вы получите коды ошибок). Он расположен в задней части наружного барабана, и к нему подсоединяется шланг датчика уровня воды. Вот видео процесса. Видео немного не по порядку, так что смотрите его целиком, если решите его посмотреть.

  • Если датчик исправен, переходите к следующему пункту. если не заменить.

Иногда выход из строя рабочего конденсатора двигателя, и машина не будет вращаться (может вообще не работать и просто гудеть). Чтобы протестировать его, вам нужно сначала убедиться, что он разряжен. Используйте отвертку, чтобы коснуться обоих контактов одновременно, чтобы разрядить его.

Вы можете проверить конденсатор с помощью мультиметра либо на функцию емкости (лучше всего), либо настроив его на функцию сопротивления и проверив, начинается ли значение сопротивления с низкого уровня и увеличивается ли оно на клеммах конденсатора, пока оно не укажет на обрыв цепи.

У некоторых машин с вертикальной загрузкой может выйти из строя подвесной стержень, из-за чего белье будет отбрасываться в сторону машины, что приведет к дисбалансу, из-за которого машина не перейдет в режим быстрого отжима.

  • Подвеску можно проверить, надавив на корзину либо за мешалку, либо за обод (если мешалки нет).
  • Если корзина быстро возвращается в исходное положение, что указывает на исправную подвеску, перейдите к следующей причине.
  • Если он несколько раз подпрыгивает как мячик, это признак неисправности подвески. Замените тяги подвески на машине в сборе. Если один терпит неудачу, то и другие могут вскоре потерпеть неудачу.

Машины с фронтальной загрузкой могут страдать от износа подвески барабана. В большинстве фронтальных погрузчиков используется система амортизаторов, и когда амортизаторы изнашиваются, машина становится очень упругой, потому что амортизаторы не замедляют движение вальца.

  • Вы можете проверить, в порядке ли амортизаторы, нажав на барабан вниз ближе к передней части, он должен двигаться назад плавно, без подпрыгивания.

Сильные толчки вызовут вибрацию машины, а панель управления покажет состояние дисбаланса. Также машина может указать код ошибки, связанный с неисправностью подвески барабана.

Иногда машина начинает вращение, но не может завершить вращение из-за дисбаланса. Обычно вы услышите сильный стук, и машина выключится.

На некоторых машинах Whirlpool с прямым приводом имеются небольшие пластиковые направляющие планки в форме фасоли, которые поддерживают ванну. Когда эти направляющие изнашиваются, они позволяют баку очень сильно колебаться при умеренно несбалансированной нагрузке и могут вызвать сигнал тревоги о дисбалансе на некоторых машинах, который остановит цикл отжима.

Менее распространенной, но все же серьезной проблемой будет выход из строя подшипника бака/барабана.

Этот сбой обычно сопровождается скрежетом или стонами.

Это один из наиболее сложных видов ремонта, поскольку он требует существенной разборки машины. Вам нужно будет снять ванну/барабан.

  • Если вы решите выполнить этот ремонт (это долго, но не особенно сложно), вы должны обязательно заменить уплотнение бака/бочки во время работы, так как выход из строя этого уплотнения обычно связан с выходом из строя подшипник.
  • Обычно очень полезно иметь помощника и место для работы.

Вам понадобятся специальные инструменты с верхней загрузкой, такие как гаечный ключ или специальный большой шестигранный ключ для гайки бака. Вам нужно будет поднять корзину, а затем всю ванну в сборе. Это относится и к традиционным машинам.

Вероятно, вам придется почти полностью разобрать машину. Как правило, требуется не так много специальных инструментов, поскольку у вас нет двух отдельных вращающихся частей, таких как погрузчик с верхней загрузкой.

Двигатель может выйти из строя, так что он не будет работать в одном направлении, что сделает невозможным вращение машины.

Серьезным признаком проблемы с двигателем является отсутствие цикла стирки, поскольку в этом процессе участвует двигатель. Также вы, возможно, слышали гудение устройства без каких-либо действий.

Многие устройства также сигнализируют о проблеме с помощью диагностического кода.

Если двигатель работает в одних циклах, но не в других, это указывает на плату управления двигателем. Если он работает в циклах, в которых он поворачивается в том же направлении, что и в другом цикле, в котором он не работает, это сильно указывает на плату управления двигателем.

В крайнем случае, если все остальные элементы в порядке, скорее всего, проблема в плате управления. К сожалению, это последнее не потому, что это редкость, а потому, что это дорого. Руководства по обслуживанию многих машин укажут вам здесь после того, как вы проверите другие возможности, и, возможно, вы получили диагностический код для этого.

Отличное видео, посвященное многим аспектам проблем с отсутствием вращения погрузчиков HE Whirlpool с вертикальной загрузкой. Долгий, но курс диагностики и исправления. Стоит потратить время, если у вас есть одна из этих машин.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
