Как подключить все провода в системном блоке компьютера. Какие разъемы есть на материнской плате. Как не перепутать провода при сборке ПК. Что делать, если компьютер не включается после подключения.
Основные разъемы на материнской плате компьютера
Перед тем как приступать к подключению проводов, важно разобраться с основными разъемами на материнской плате:
- 24-контактный разъем питания материнской платы
- 4/8-контактный разъем питания процессора
- Разъемы SATA для подключения жестких дисков и SSD
- Слоты для оперативной памяти
- Слоты PCI-E для видеокарты и других плат расширения
- Разъемы для подключения кулеров и вентиляторов
- Разъемы USB, аудио и другие на задней панели
Рассмотрим подробнее, как правильно подключить основные компоненты.
Подключение блока питания к материнской плате
Блок питания — это сердце компьютера, от которого зависит стабильная работа всей системы. Как правильно подключить его к материнской плате?
- Найдите на материнской плате 24-контактный разъем питания. Он обычно расположен справа от процессорного сокета.
- Возьмите соответствующий 24-контактный кабель от блока питания.
- Аккуратно вставьте разъем в гнездо на материнской плате до щелчка фиксатора.
- Подключите 4/8-контактный кабель питания процессора к соответствующему разъему рядом с сокетом CPU.
Важно! Не прилагайте чрезмерных усилий при подключении. Разъемы должны входить плавно. Если что-то не получается — проверьте правильность ориентации.
Подключение жестких дисков и SSD
Для подключения накопителей используются кабели SATA:
- Подключите один конец SATA-кабеля к разъему на материнской плате.
- Другой конец подсоедините к жесткому диску или SSD.
- Не забудьте также подключить питание к накопителю от блока питания.
Обычно для системного диска используется первый разъем SATA на материнской плате. Это обеспечит максимальную скорость работы.
Установка и подключение видеокарты
Мощная видеокарта требует особого внимания при подключении:
- Вставьте видеокарту в слот PCI-Express x16 на материнской плате.
- Зафиксируйте карту винтом к корпусу.
- Подключите дополнительное питание (6/8 pin) от блока питания, если оно требуется.
- Подключите монитор к видеовыходам на задней панели видеокарты.
Не забудьте снять защитную наклейку с контактов видеокарты перед установкой!
Подключение передней панели корпуса
На передней панели корпуса расположены кнопки включения, перезагрузки, индикаторы и разъемы USB. Их нужно подключить к соответствующим пинам на материнской плате:
- Найдите группу контактов для передней панели на материнской плате (обычно в правом нижнем углу).
- Ориентируясь по маркировке, подключите провода от кнопок и индикаторов.
- Провода USB и аудио подключите к соответствующим разъемам на плате.
Будьте внимательны — неправильное подключение может привести к тому, что кнопки не будут работать.
Подключение кулеров и системы охлаждения
Правильное охлаждение критически важно для стабильной работы компьютера. Как подключить кулеры?
- Кулер процессора подключается к разъему CPU_FAN на материнской плате.
- Корпусные вентиляторы — к разъемам SYS_FAN.
- Помпу СВО (если есть) — к отдельному разъему для помпы.
- RGB-подсветку кулеров — к соответствующим разъемам для подсветки.
Рекомендуется настроить профили работы вентиляторов в BIOS для оптимального охлаждения и шума.
Подключение периферийных устройств
После подключения всех внутренних компонентов можно переходить к периферии:
- Подключите монитор к видеовыходу (обычно на видеокарте).
- Клавиатуру и мышь — к разъемам USB на задней панели.
- Колонки или наушники — к аудиовыходу на задней панели.
- Сетевой кабель — к разъему RJ-45, если используется проводной интернет.
Не забудьте также подключить шнур питания от розетки к блоку питания компьютера.
Проверка подключения и включение компьютера
Перед первым включением внимательно проверьте все подключения. Убедитесь, что:
- Все кабели питания надежно подключены
- Видеокарта плотно установлена в слоте
- Оперативная память правильно вставлена
- Кулер процессора подключен
- Жесткие диски подключены
Если все в порядке — можно включать компьютер кнопкой на корпусе. При правильном подключении система должна загрузиться.
Что делать, если компьютер не включается?
Если после подключения всех проводов компьютер не включается, не паникуйте. Попробуйте следующие шаги:
- Проверьте, включен ли выключатель на блоке питания
- Убедитесь, что кнопка включения на корпусе подключена правильно
- Отключите все компоненты, кроме процессора, и попробуйте включить
- Проверьте, нет ли замыканий между материнской платой и корпусом
- Попробуйте сбросить BIOS, вынув батарейку на 5 минут
Если ничего не помогает — обратитесь к специалисту для диагностики.
Типичные ошибки при подключении проводов в системном блоке
При самостоятельной сборке компьютера легко допустить ошибки. Вот самые распространенные:
- Неправильное подключение проводов передней панели
- Забыли подключить дополнительное питание процессора
- Не до конца вставили оперативную память
- Перепутали разъемы питания видеокарты
- Неправильно подключили кулеры
Внимательно сверяйтесь с инструкцией к материнской плате, чтобы избежать этих ошибок.
Заключение
Правильное подключение проводов в системном блоке — важный этап сборки компьютера. Внимательность, аккуратность и следование инструкциям помогут избежать проблем и обеспечат стабильную работу ПК. Надеемся, наша инструкция помогла разобраться с этим процессом. Удачной сборки!
Подключение кабелей и проводов к системному блоку компьютера
05/04/2018
3.1 K
блок, инструкция, кабель, компьютер, подключить, провод, системный
У некоторых пользователей возникают затруднения при подключении системного блока. Иногда из-за ошибок при подключении компьютер отказывается работать. В общем, операция подключения системного блока довольно проста, но существуют некоторые моменты, в которых можно допустить ошибку.
Нажмите для увеличения изображения
Вот один пример, звонит пользователь и говорит «я перенёс компьютер, подключил, а он не работает, экран чёрный ничего нет». Причина в том, что в некоторых компьютерах есть два видеоадаптера (видеокарты), один интегрированный в материнскую плату (встроенный), а второй внешний, установленный в слот расширения видео (AGP или PCI Express). При присутствии внешней видеокарты, встроенная автоматически отключается, а пользователь по ошибке подключает к интегрированной в материнскую плату.
Разъём встроенной видеокарты в системном блоке башенного типа находится выше и расположен вертикально. Подключать всегда нужно в нижний, расположенный горизонтально.
Бывают ошибки при подключении мыши и клавиатуры PS/2 (с круглым разъёмом). Их путают местами и при этом либо компьютер вообще не запускается, либо не работают ни мышь, ни клавиатура. Здесь определить можно следующим образом: Разъём для клавиатуры всегда фиолетовый и расположен ближе к краю корпуса системного блока, а разъём для мыши зелёного цвета и дальше от края. Мышь и клавиатуру к разъёмам PS/2 можно подключать только при выключенном компьютере, иначе можно повредить системную плату.
Нужно также не забывать про выключатель на блоке питания на задней части системного блока. Его включённое состояние показано на фото. С выключателем бывают даже курьёзы. Например, был такой случай, системный блок вынутый, из ниши компьютерного стола работал нормально, а в задвинутом состоянии, отказывался включаться. Оказывается, выключатель блока питания упирался в стенку стола и выключался.
Нажмите для увеличения изображения

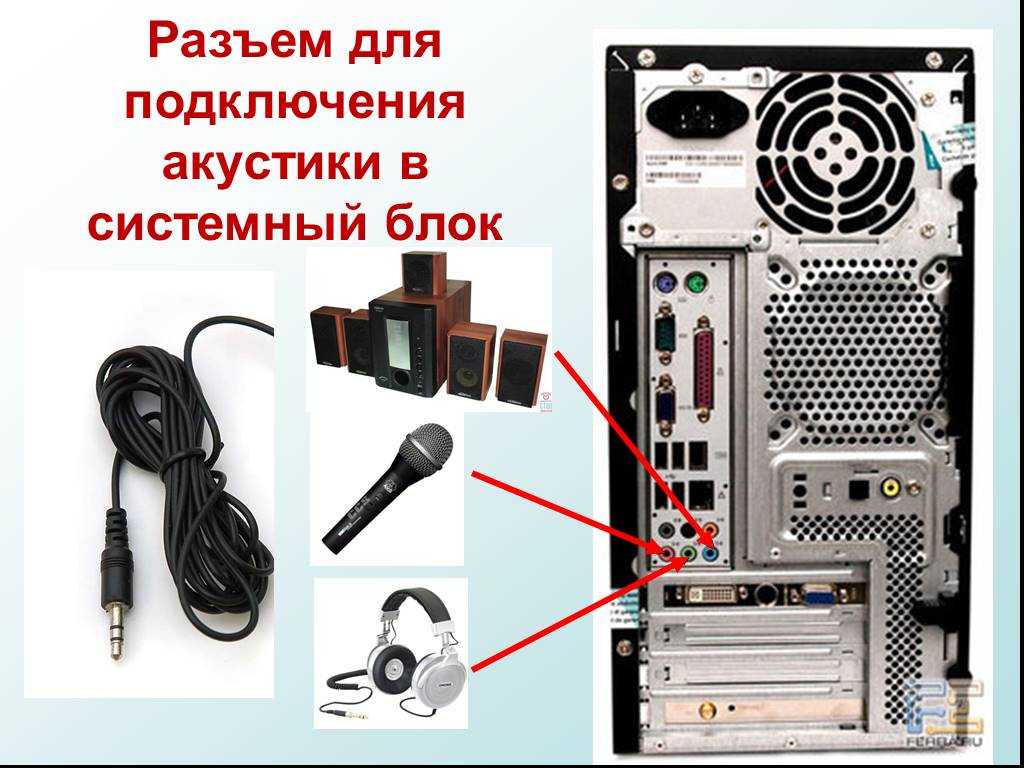

Звуковые устройства, подключаются через круглые разъёмы небольшого размера, наружным диаметром 7 мм. В разъём зелёного цвета подключают звуковые колонки или наушники. В разъём красного или розового цвета подключают микрофон. Разъём синего цвета называется линейный вход и предназначен для подвода звукового сигнала от различных звуковых устройств, например магнитола, аналоговая видеокамера, внешний CD/DVD плейер и другие.
Разъёмы USB это универсальный последовательный интерфейс передачи данных. Большинство современных внешних устройств (принтеры, сканеры, мфу, флэшки и другое) подключают через USB. Подключение устройств через USB порты можно производить, не выключая компьютера.
Без выключения к системному блоку можно также подключать монитор, звуковые колонки, микрофон и другие звуковые устройства.
Обязательно выключать системный блок нужно при подключениях к порту параллельной передачи данных (LPT), порту последовательной передачи данных (COM) и портам PS/2 для мыши и клавиатуры.
Порты параллельной передачи данных (LPT) на современных компьютерах часто отсутствуют как устаревшие и заменённые на USB. Последовательные (COM) порты также уходят из употребления.
Во многих современных системных блоках порты USB, а также звуковые имеют разъёмы на передней панели, по фронту или сбоку. Из личного опыта могу предупредить, что порты USB на передней и задней панели системного блока не совсем равноценны и некоторые устройства отказываются работать при подключении к передним портам. В тоже время при подключении сзади всё прекрасно работает. Для вывода портов USB вперёд, существуют специальные кабели (USB удлинители) длиной от 1,2 до 3 м. Существует ограничение на длину USB кабелей это 3 метра, после которой могут быть проблемы.
Подключение системного блока к сети должно быть по возможности трёхпроводным, то есть с заземляющим проводом, поэтому в трёхпроводной сети не используйте двухпроводных удлинителей. Желательно также подключать системный блок и монитор через сетевой фильтр с выключателем.
В целях предупреждения выхода из строя компьютера в случае неполадок в электросети, лучше отключать его с помощью выключателя на фильтре (удлинителе) или вытаскивать вилку из розетки.
Порт IEEE 1394 (Firewire) чаще всего используется для подключения видеокамер, хотя его также можно использовать для создания локальной сети между компьютерами.
