Как работает проходной выключатель. Какие бывают типы проходных выключателей. Как правильно подключить проходной выключатель на 2, 3 и более точек. Какие особенности подключения двухклавишных проходных выключателей.
Принцип работы проходного выключателя
Проходной выключатель позволяет управлять освещением из нескольких мест. От обычного он отличается наличием трех контактов вместо двух:
- Один входной контакт
- Два выходных контакта
При переключении клавиши входной контакт соединяется с одним из выходных. Это позволяет коммутировать цепь из разных точек.
Виды проходных выключателей
Существует несколько типов проходных выключателей:
- Одноклавишные — для управления одной группой освещения
- Двухклавишные — для независимого управления двумя группами
- Перекрестные — имеют 4 контакта для схем с 3 и более точками управления
Внешне проходные выключатели отличаются наличием двойных стрелок на клавишах.
Схема подключения на 2 точки
- 2 проходных одноклавишных выключателя
- Светильник
- Провода
Схема подключения следующая:
- Фаза подается на вход первого выключателя
- Два выхода первого соединяются с двумя выходами второго
- Вход второго выключателя подключается к светильнику
- Нулевой провод идет напрямую к светильнику
При такой схеме светом можно управлять с любого из двух выключателей независимо от положения другого.
Подключение на 3 и более точек
Для управления из 3 и более мест схема усложняется — добавляются перекрестные выключатели:
- Первый и последний в цепи — обычные проходные
- Между ними устанавливаются перекрестные
- Выходы проходных подключаются к входам перекрестных
- Выходы перекрестных соединяются между собой
Количество перекрестных выключателей определяет число точек управления. Чем их больше, тем сложнее становится схема.
Особенности двухклавишных проходных выключателей
Двухклавишные проходные выключатели позволяют независимо управлять двумя группами освещения. Их особенности:
- Имеют 6 контактов вместо 3
- Требуют в 2 раза больше соединительных проводов
- Подключаются по аналогичной схеме, но для каждой клавиши отдельно
При использовании двухклавишных выключателей в схеме на 3 и более точек потребуется устанавливать по два перекрестных переключателя в каждой промежуточной точке.
Рекомендации по монтажу
При подключении проходных выключателей важно соблюдать несколько правил:
- Использовать провода с сечением не менее 1,5 мм²
- Все соединения выполнять в распределительных коробках
- Тщательно изолировать места соединений
- Прокладывать проводку на расстоянии 15 см от потолка
- При необходимости использовать кабель-каналы
Правильный монтаж обеспечит надежную и безопасную работу системы освещения с управлением из нескольких мест.
Преимущества использования проходных выключателей
Установка проходных выключателей дает ряд преимуществ:
- Повышение комфорта использования освещения
- Экономия электроэнергии за счет своевременного выключения света
- Удобство в многоуровневых помещениях
- Возможность управления с нескольких входов/выходов
- Простота монтажа по сравнению с электронными системами
Это делает проходные выключатели отличным выбором для частных домов, квартир и офисных помещений.
Типичные ошибки при подключении
При самостоятельном монтаже проходных выключателей часто допускаются следующие ошибки:
- Неправильное определение общего контакта выключателя
- Путаница в подключении проводов между выключателями
- Отсутствие проверки работоспособности схемы на каждом этапе
- Использование проводов недостаточного сечения
- Некачественная изоляция соединений
Чтобы избежать проблем, рекомендуется внимательно изучить схему подключения и при необходимости обратиться к специалисту.
Выбор проходных выключателей
При выборе проходных выключателей следует обратить внимание на несколько факторов:
- Номинальный ток — не менее 10А для бытового использования
- Качество контактов — предпочтительны медные или латунные
- Наличие подсветки — упрощает поиск выключателя в темноте
- Дизайн — должен сочетаться с интерьером помещения
- Производитель — лучше выбирать проверенные бренды
Правильно подобранные выключатели прослужат долго и обеспечат комфортное управление освещением.
как подключить на 3 выхода с подсветкой и без, зачем это нужно и в чем особенность
Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.
Выключатель с трех мест – современное решение управление светом
Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.
Когда применяется выключатель с трех мест?
- На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
- Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
- В коридоре.
- В частных коттеджах и на дачах, чтобы осветить дорожку.
Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
- Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».
Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.
ПерекрестныйПерекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.
Подключение выключателя на 3 точки
Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.
При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении.
Проходной
Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.
Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов.
Принципы подключения следующие:
- Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
- К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.
Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А.
Перекрестный
- Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
- Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
- Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
- От второго проходного выключателя ведется кабель для подсоединения ламп.
- Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.
Советы безопасности
На щитке отключается электроэнергия при работе с любыми осветительными устройствами.
- Индикаторной отверткой проверьте наличие тока в сети.
- Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
- Используйте защитные перчатки с изоляцией, которые защитят от удара током.
- При штроблении используется защитная одежда.
Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.
Полезное видео
youtube.com/embed/jd4blLJtq4Y?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Ничего не найдено для Apple Touch Icon Png
Выключатели
Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза
Электрооборудование и безопасность
Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей
Светильники
Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с
Электрооборудование и безопасность
Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям
Светильники
Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по
Розетки
Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего
Ничего не найдено для Apple Touch Icon Png
Выключатели
Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза
Электрооборудование и безопасность
Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей
Светильники
Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с
Электрооборудование и безопасность
Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям
Светильники
Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по
Розетки
Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего
принцип работы, схема подключения переключателя
Рост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.
Принцип работы устройства
Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.
Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.
Работать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.
Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей. При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.
Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.
Рекомендации по подсоединению
В продаже можно найти переключатели с одной и двумя клавишами. Отличаются они количеством контактов. Для подключения потребуются следующие устройства и материалы:
- Переключатели проходного и перекрестного типа.
- Провода.
- Светильники.
Соединение двух выключателей
Схема переключателя света с двух мест довольно проста, реализовать ее сможет даже новичок. На выход одного выключателя требуется подать фазу, а входная клемма второго устройства подключается к проводу светильника. Второй контакт люстры должен быть соединен с нулевым проводником. Осталось лишь подключить выводы N 1 и N 2 проходных выключателей.
Следует помнить, что в соответствии с современными требованиями электропроводка должна располагаться на расстоянии в 15 см от потолка. Концы проводов выводятся в монтажные коробки, а между собой проводники соединяются с помощью колодок. Подключение выключателей проходного типа для управления светильниками из двух мест не должно вызвать проблем. А вот схема подключения переключателя из трех мест уже более сложная в реализации, но и с ней можно разобраться начинающим электрикам.
Управление из трех точек
В такой ситуации устройств проходного типа будет уже недостаточно и придется приобрести перекрестный. Он оснащен двумя клеммами входа-выхода и позволяет переключать сразу 2 контакта. Хотя схема проходного выключателя с трех мест и является более сложной, в принципе ее работы можно разобраться довольно быстро.
Для реализации такой схемы необходимо выполнить несколько действий:
- Нулевой проводник соединяется с одной из клемм светильника.
- Фазу следует подключить к входному контакту одного из переключателей проходного типа.
- Свободная клемма люстры соединяется с входом второго проходного переключателя.
- Два выхода выключателя проходного типа подсоединяются к 2 клеммам перекрестного выключателя. Аналогичным образом выполняется соединение свободных контактов второго проходного переключателя.
При необходимости эту схему можно изменить, добавив новые точки управления. Для решения поставленной задачи предстоит увеличить количество выключателей перекрестного типа, устанавливая их между проходными.
Монтаж двухклавишного устройства
Проходные двухклавишные выключатели используются для управления двумя лампами. Это стало возможным благодаря увеличению количества контактов до 6. При работе с этими устройствами в первую очередь необходимо определить общую клемму. Перезванивается двухклавишный переключатель аналогично одноклавишному.
Фаза должна подключаться на выходные клеммы переключателей, а их вторые выходные контакты соединяются с проводом каждой лампы. Два выхода проходных выключателей соединяются между собой. Эта схема может использоваться для управления освещением из двух мест. Если необходимо добавить третью точку, то придется приобрести перекрестный выключатель. Внимательно изучив каждую из этих схем, можно быстро разобраться в принципе их работы.
Использование двухклавишных переключателей менее практично и при этом требует больших затрат. Чаще всего достаточно подключить устройство с одной клавишей. Такие схемы подсоединения довольно просты, и даже обладая минимальными знаниями в электрике, их можно довольно легко реализовать на практике.
из двух, трех и более точек, фото, видео
Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.
Содержание статьи
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочкиЕсли говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактовПринцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.
Так выглядит перекидной выключатель с тылаЕсли такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).
Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.
Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.
Схема подключения проходного выключателя с двух мест
Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).
Электрическая схема включения проходного выключателя с 2 местНоль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.
Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.
Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.
Расключение проводов на проходном выключателеЕсли говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.
Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.
Как разводятся провода по помещениюКак все соединить в клеммной коробке рассказано в видео.
Как самому подключить люстру читайте тут.

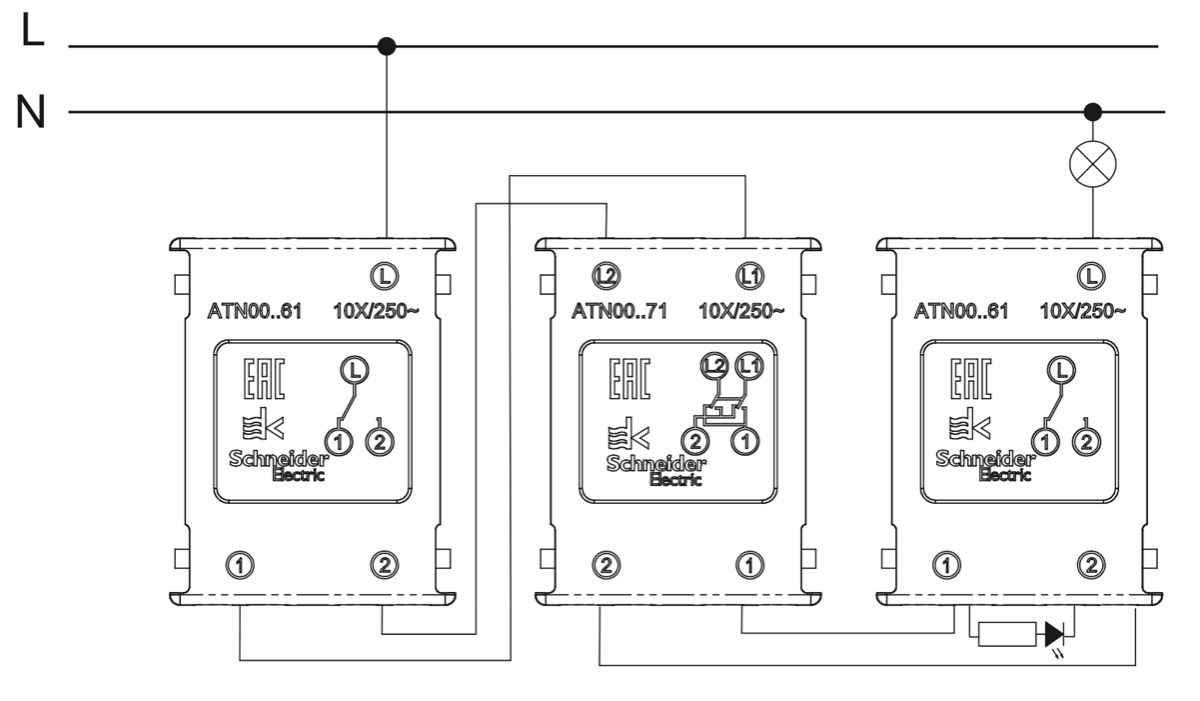

Схема на 3 точки
Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.
Электрическая схема управления лампой с трех точекКак собрать такую схему? Вот порядок действий:
- Ноль (и заземление, если есть) заводится сразу на лампу.
- Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
- Вход второго подается на свободный провод лампы.
- Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
- Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.
Куда подключать проводаА вот примерно так разводить по помещению.
Проводка при управлении лампой из трех местЕсли вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.
Схема подключения проходных выключателей на 5 точекУберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.
Чтобы окончательно уложить все в голове, посмотрите еще это видео.
О правилах соединения проводов в распределительной коробке читайте тут.
Двухклавишный проходной выключатель: схема подключения
Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.
Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателейЕсли необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.
Как организовать управление двумя лампами из четырех местЕсли вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…
Схема подключения двухклавишного проходного выключателя
Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.
Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).
Устройство и принцип работы
С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.
Вид с тыльной стороны двухклавишных проходных выключателей разных производителей показан на рисунке ниже.
Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?
Для ответа на него потребуется разобраться в следующих разъяснениях:
- Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
- Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
- При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
- Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.
Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.
Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.
Схема управления освещением с двух мест
При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.
Важно! При этом направление передвижения по коридору не имеет принципиального значения.
Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.
Порядок монтажа
Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:
- Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
- Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
- При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
- По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
- Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.
Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.
Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.
Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.
Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.
youtube.com/embed/C7KFqZR4_GI» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Внимание! В этом варианте монтажа подрозетники должны быть глубокими.
Схема управления освещением с трех мест
Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.
Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.
Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.
Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.
Схема управления освещением из четырех мест
Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.
В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.
Схема подключения трехклавишного проходного выключателя
При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:
- Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
- Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
- Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
- Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.
В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.
Полезные видео по теме
Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.
Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.
Помогла44Не помогла4Проходной выключатель — схема подключения на 3 точки
Раньше всё было проще, жили в стандартных домах со стандартной электроосветительной сетью. Зашли в комнату, нажали клавишу выключателя, свет появился, при выходе обратно отключили. Сейчас всё чаще в городских квартирах и загородных домах интерьер проектируют дизайнеры, а у них может быть такое видение вашего будущего жилища, что весьма актуальным станет вопрос управления одними и теми же светильниками из нескольких мест. В таком случае на помощь придёт проходной выключатель. Схема подключения на 3 точки считается не слишком сложной и при этом максимально комфортной. Поговорим о ней более подробно, когда и где она применяется, как подключить всё самому и что для этого потребуется?
Где применить такую схему?
Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.
Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:
- Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
- В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
- В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
- Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
- В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.
Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.
Схема коммутации
В чём особенность?
Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.
У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.
У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.
Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).
Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.
Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.
Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:
Что потребуется?
Для производства электромонтажных работ приобретите такие материалы:
- распределительная коробка;
- осветительный прибор;
- проходные выключатели – 2 шт.;
- перекрёстный переключатель;
- подрозетники – 3 шт.;
- 2-х, 3-х и 4-х жильный провод.
Также при работе у вас под рукой всегда должны быть такие инструменты:
Электрическая коммутация
Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.
В распределительную коробку должно подходить пять проводов:
- 2-х жильный – ноль и фаза от питающей сети;
- 2-х жильный – ноль и фаза от осветительного прибора;
- 3-х жильный – от одного проходного выключателя;
- 3-х жильный – от второго проходного выключателя;
- 4-х жильный – от перекрёстного выключателя.
Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).
Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.
А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:
- Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
- Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
- Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
- Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
- Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.
Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).
Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.
Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.
Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.
Подборка видео
В этом видео показана работа двух проходных и перекидного выключателей на специально собранном стенде:
Еще одно подробное описание той же схемы, только выключатели соединяются напрямую:
И практический пример — монтаж трех выключателей в длинном коридоре:
Подключение трехпозиционного переключателя| Как подключить трехпозиционные переключатели
Трехпозиционный переключатель — это переключатель, который включает свет с обоих концов коридора. Эти схемы ясно показывают, как подключить пару трехпозиционных переключателей света в трех разных ситуациях.
Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.
Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света.Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.
Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода. Тем не менее принцип тот же.
На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.
Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении нужно обращать внимание на их цвета (и инструкции, которые идут в комплекте).
Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.
При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы.Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм.
На рисунках ниже показано грубое подключение в каждой из этих ситуаций.
Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей.
Всегда отключайте питание цепи перед работой с оголенными проводами.
Как работает трехпозиционный переключатель
Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.
Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления. Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели.
В трехпозиционном переключателе пара переключателей соединяется тремя проводами — двумя черными «бегущими» проводами и третьим «общим» проводом.
При включении питания схемы любой из них может быть «горячим», в зависимости от того, как переключены переключатели.
Поскольку неметаллический электрический кабель «3 провода с заземлением», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей.
Как подключить трехпозиционные переключатели
Есть три основных способа настройки трехпозиционных переключателей для управления одним или несколькими световыми приборами.Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на одном из переключателей или на осветительной арматуре), а также от расположения переключателей и источников света.
Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую распределительную коробку или на оголенный или зеленый провод заземления цепи.
A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем , затем идти к свету, а затем заканчиваться на другом переключателе.Обратите внимание, что на этом рисунке входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры.
Подключение трехпозиционного переключателя, при котором питание подключается к первому переключателю, а затем к свету .B) Провода от источника питания могут сначала войти в коробку осветительной арматуры, оттуда пройти к одному переключателю, а затем подключить этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре.Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные клеммы на обоих переключателях. Проводка трехходового переключателя, где питание идет напрямую на свет .
C) Провода от источника питания идут от переключателя к переключателю, и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.
Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя. Общий вывод второго переключателя отправляет черный провод на светильник.
Подключение трехпозиционного переключателя, при котором питание начинается с одного переключателя и переходит на второй переключатель перед переходом к свету.Получите предварительно протестированную локальную электрическую проводку Pro
О Доне Вандерворте
Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома книги и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне ВандервортеКак подключить сквозной коммутатор.Настройка одноклавишного переключателя
Переключатель прохода значительно расширяет возможности пользователя по управлению осветительными приборами. Конструкция и схема подключения сквозного выключателя. Вы можете управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко применяется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.
Использование проходных выключателей в доме
Проложив переключатели на разных концах стадиона, концертного зала или других обширных объектов, можно включить все освещение на входе.При необходимости покинуть конструкцию с противоположной стороны, не нужно возвращаться к выключателю, которым был включен свет — на другом выходе такой же проходной выключатель. Электрические цепи С помощью сквозных переключателей вы можете управлять освещением из нескольких разных мест.
Такие схемы подключения очень удобно использовать в подземных переходах, тоннелях, а чаще всего схемы с проходными выключателями применяют в частных домах и на лестничных клетках в подъездах многоэтажных домов.
Устройство и принцип действия
Переключатель байпаса по внешнему виду не отличается от обычных изделий. Существенное отличие заключается в конструкции контактной группы, которая спрятана внутри корпуса. Простой выключатель замыкается и размыкает электрическую цепь на одном проводе. Схема подключения сквозного переключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип переключения контактов схемы гарантирует, что переключатели работают попарно для управления одним и тем же источником света.По техническому решению такой элемент в схеме правильнее было бы называть не выключателем, а выключателем. Профессиональная терминология уже сформирована, и изменения могут только внести большую путаницу, поэтому все остается как есть.
При переключении контактов сквозного переключателя одна часть цепи освещения размыкается, а другая замыкается. Схема переключателя проводки изменена так, чтобы любой из переключателей был готов включить или выключить свет. Выключатель можно использовать только вместе с другим.На практике существует возможность подключения схемы выключателя к схеме, чтобы она работала максимально просто, но тогда теряется смысл всех элементов ее конструкции.
Виды
Как и обычные выключатели, проходные каналы делятся по типу проводки: для внешней проводки, для скрытой проводки.
По конструкции контактных клемм: клеммы с винтовыми клеммами, зажимные пружинные клеммы.
По количеству ключей:
- одноклавишный;
- двухклавишный;
- трехклавишный.
У них все как у обычных выключателей, разница в конструкции и работе контактной группы. Принцип одноклавишного сквозного переключателя заключается в переключении входного контакта на один из двух выходов. Двухклавишные проходные переключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 исполнения одноклавишного переключателя контактной группы.
Подключить шлейфовый переключатель несложно, все можно сделать самостоятельно. Меняем количество контактов, ключей, размер переключателей, принцип работы остается один.
Схема устройства одно-, двух- и трехпозиционного переключателя
- одноклавишный переключатель имеет одну входную клемму и два выхода;
- двойной переключатель — два входа и четыре выхода; Трехклавишный переключатель
- — три входных и шесть выходных клемм.
Управление освещением 2-х местное
Одним осветительным прибором или группой светильников можно управлять из двух мест: это может быть бра в коридоре или фонарные столбы вдоль садовой дорожки.Для подключения сквозного переключателя необходимо будет использовать обычную схему, точнее с двумя сквозными одноклавишными переключателями, потому что они работают только попарно. На этом примере проще всего понять, как работают переключатели контура. На рисунке ниже показано, как подключить проходной переключатель к цепи.
Схема включения транзисторов
Фаза от сети 220 В подключена к входной клемме одного из проходных переключателей, ее клеммы на выходе подключены к выходам второго.Остается свободная входная клемма второго переключателя, он подключен к осветительному прибору. Второй контакт осветительного прибора подключается к нулевой проводной сети. На схеме видно, что лампа находится в выключенном состоянии, при изменении положения контактной группы любого переключателя на нее подается ток. Следующее включение одного из двух переключателей отключает цепь, лампа гаснет.
Ближе к реальным условиям на схеме подключения показано отключение кабеля и проводки в распределительной коробке.Согласно требованиям Электротехнического кодекса (Правила устройства электроустановок) в этом случае используется кабель с тремя медными жилами:
- красный — фаза;
- синий — 0;
- желто-зеленый — провод заземления.
Отключение кабелей и проводов в распределительной коробке
Схема разделена на четыре участка цепочки:
- кабель от источника питания 220 В: от защитного устройства в распределительном щите до коробки;
- кабель от одного проходного переключателя до распределительной коробки;
- кабель от другого сквозного переключателя к распределительной коробке;
- кабель от осветительного прибора до распределительной коробки.
В коробку вложено четыре кабеля.
Требования к цвету проводов по функциональному назначению полностью выполняются только в двух участках. От распределительного щита и светильника до коробки при размыкании контактов проходных выключателей они частично выполняются. Допускается использование проводов любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерителем. Фазный (красный) провод необходимо подключить к входным контактам переключателей.
Для управления двумя группами освещения используется схема для подключения двухканального сквозного переключателя. Если человек поймет, как подключать одноклавишные сквозные переключатели, он разберется, как подключить тройной переключатель.
Схема подключения переключателя проходного двухклавишного
Управление освещением с 3-х мест
Для управления освещением с трех мест требуется перекидной переключатель. Вы можете установить его в любом удобном месте. В схеме перекрестный переключатель включен между обычными проходными переключателями.Их можно использовать на лестничных маршах, для освещения дворов и других объектов по желанию заказчика.
Перекрестный переключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной переключатель. На выходные контакты ставятся две перемычки, а две клавиши объединены в одну, можно просто приклеить одну к другой. Приклеивать нужно так, чтобы крепежные отверстия на клавишах совпадали со штифтами на переключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон необходимо приклеить пластиковые планки.
В магазинах есть готовая продукция, велосипед не изобретать, просто купи и поставь.
Схема управления освещением 3 места
На схемах А1 и А2 (ниже) показаны разные варианты подключения, но функциональность остается прежней — соблюдается принцип парных переполнений.
Варианты подключения кросс-переключателя
В тех случаях, когда элементом освещения является большая люстра с двумя группами лампочек или всего двумя рядами бра вдоль длинного коридора, следует использовать двухклавишные проходы и перекрестные выключатели.Схема немного сложнее, но видно, что работает тот же принцип переворота контактов. Когда источник света выключается одним из переключателей, контакты замыкают цепи других переключателей.
Схема находится в таком состоянии, что при нажатии любой клавиши этой группы ламп ток проходит на контакты лампы. На основе этих схем можно производить управление освещением из четырех и более мест, вставляя дополнительные перекрестные переключатели.
Схема подключения четырех переключателей
Пример использования
Для ситуации, когда нужно пройти в дом в темном дворе, идеально подойдет схема с двухпозиционными переключателями.В частном доме несложно реализовать этот проект своими руками. В коридоре рядом с распределительным щитом необходимо установить распределительную коробку и один проходной выключатель. Второй — необходимо поставить с внутренней стороны на забор возле ворот, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротехники есть множество вариантов с оригинальной декоративной отделкой.
Подключение должно быть выполнено, как описано выше. Кабель от выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах.Закапывать глубоко не нужно, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.
Как подключиться. Видео
Как подключить переключатель пропуска по всем правилам можно узнать из этого видео.
Изучив принципы работы схемы с двумя однокнопочными переключателями и собрав своими руками, можно приступать к установке более сложных схем с двухклавишными переключателями в трех местах или трехклавишными — в двух. места, если необходимо.
Схема подключения выключателя , многие относятся к разряду электриков по высшему пилотажу.
На самом деле любому, кто желает провести его установку от начала до конца, для этого достаточно иметь под рукой только наглядный образец и
подробное руководство. Это руководство, изложенное в этой статье. Чтобы понять, как устроена и выполнена схема подключения автоматического выключателя , рассмотрим подробно ее монтаж от самого начала и до конца.
Принцип выключателя основан на возможности управлять включением и выключением освещения одной комнаты из двух разных мест. Приведем пример, это может быть какая-то большая проходная комната, входя в нее, вы включаете свет одним выключателем, проходите через него и на выходе выключаете свет вторым выключателем или наоборот. Из этого примера мы узнали, что сквозной переключатель, вопреки многим заблуждениям, не может работать с одним механизмом, их в цепи должно быть как минимум два.
Приступим к изучению материала по данному вопросу.
Монтируем провода и установочные элементы схемы
Установканачинается с распределительной коробки, в ней мы скоро соберем все провода по порядку, а потом произведем их подключение.
Нам понадобится питание, которое по проводам и устройству защиты будет подавать электрический ток в распределительную коробку.
Любая электрическая цепь должна быть защищена от токов короткого замыкания. Также должна быть возможность включать или отключать подачу электричества в цепь.В нашем примере все эти функции выполняет одно устройство — двухполюсный автоматический выключатель.
На нем уже есть напряжение, так что запитать нашу распределительную коробку несложно. Для этого проложите провод от автоматического выключателя до распределительной коробки.
Запасной провод для подключения лучше оставить с запасом 10-15 сантиметров, так будет удобнее подключать провода и подключать оборудование.
Далее нам понадобятся два подрозетника (монтажные чашки), в которые мы будем устанавливать переключатели.
Теперь проложите провод от первой монтажной чашки к распределительной коробке.
Потом со второго.
Последней необходимой деталью схемы является осветительный элемент (лампа, люстра, бра), который будет включаться и выключаться из разных мест с помощью наших выключателей. В нашем примере мы используем для этого обычный патрон с лампочкой, он может максимально наглядно продемонстрировать работу освещения в цепочке.
Подключаем провод для дальнейшего подключения осветительного элемента.
Все элементы подготовлены, приступаем к их подключению.
Подключение элементов принципиальной схемы
Продолжаем разбирать тему подключения схемы проходного переключателя. На этом этапе нам необходимо соединить элементы схемы.
Сюда входят:
- выключатель Проходной выключатель
- — 2 шт.
- лампа
Начнем с подключения к биполярному выключателю проводов, идущих к распределительной коробке.Подготовить провода, снять внешнюю изоляцию.
Отмеряем необходимое количество проводов для подключения, зачищаем провода и подключаем. Более подробно рассмотрено подключение двухполюсного автомата.
Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежание поражения электрическим током отключите полное электроснабжение квартиры. Убеждаемся в отсутствии напряжения, с помощью и только после этого приступаем к работе.
Обратите внимание на цвет проводов, синий ноль, белая фаза. Сверху и снизу машина должна совпадать. Провод заземления желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и откладываем в сторону.
Наши выключатели имеют вставные контакты, для их подключения понадобится 1 сантиметр зачищенного провода на каждый провод. На тыльной стороне переключателя, как правило, есть схема подключения проводов. Стрелка вверху указывает соответствующий или отходящий контакт фазного провода, а стрелки ниже — контакты, на которых фаза будет переключать два отходящих провода.
В нашем примере фаза белая. Подключаем его к верхнему подходящему (исходящему) контакту. Синий и желтый с зеленой полосой подключаются к переключающим контактам, какой из них подключать не важно.
Установите его в банку (монтажную чашку).
Второй сквозной переключатель подключается так же, как и первый.
Коммутаторы. Теперь перейдем к подключению электрического патрона.Просто очистите провода и подключите. Провод заземления, желтый с зеленой полосой не используется, изолируем изолентой и убираем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно в помещениях с повышенной влажностью.
Все элементы готовы и подключены.
Подключение проводов в цепи выключателя
В нашей коробке четыре провода, пройдемся еще раз:
- Фонарь (лампочка с патроном).
Начнем с обрезки питающего провода и провода идущего к лампочке, снимаем внешнюю изоляцию.
Заземлители желтого цвета с зелеными полосами нам не нужны, поэтому сразу изолируйте их изолентой.
Все остальные провода зачищаем, снимаем слой изоляции, оголенная жила должна быть 3,5-4 сантиметра.
Убираем лишние провода внутри распределительной коробки, чтобы они нам не мешали.
Соединяем между собой, скручивая, два синих провода.
Теперь подготовим провода, идущие к переключателю 1 и 2. Снимаем внешнюю изоляцию.
Здесь нам понадобятся все три жилы каждого провода. Убираем по 3,5-4 сантиметра.
Подключаем провод питания белой фазы к одному из проводов белой фазы переключателя.В качестве переключателя 1 можно использовать любой белый провод, 2 не имеет значения.
Второй оставшийся белый фазовый провод переключателя подключается к белой лампе фазного освещения.
Теперь подключаем коммутационные провода, по ним туда пойдет фаза. Скрутите два желтых провода.
Цепь выключателя готова.
Проверить работу
Вкручиваем лампочку в патрон.
Подаем напряжение на выключатель. Включаем (поднимаем рычаг вверх), на цепь подается напряжение.
Включите первый сквозной выключатель, электрическая схема введена в действие, свет горит, выключите выключатель, два индикатора погаснут. Попробуй наоборот. Все работает. Хочу обратить ваше внимание, что в отличие от которого есть правило настройки верха и низа, на переключателях такой разницы нет.Его можно включить или выключить в любом положении.
Отключаем электричество. Для этого достаточно перевести предохранительный выключатель в нижнее положение. Убедимся в отсутствии напряжения, применив для этих целей индикатор напряжения. С помощью изоленты изолируем все скрутки.
Закладываем их в распределительную коробку.
Схема завершена, протестирована и готова к работе.
Цепь выключателя.
Самодельная схема выключателя помогла сэкономить:
- поиск и вызов электрика — 200 руб.
- установка двухполюсного выключателя — 300 руб.
- установка внутренней распределительной коробки — 550 руб.
- соединение проводов в распределительной коробке, способ скрутки — 300 руб.
- установка и подключение светильника, люстры (450 руб. За 1 светильник, люстру от 800 руб.) — средняя цена 600 руб.
- установка баночки (стенка кирпич 200 руб — 1 шт), у нас 2 шт — 400 руб
- установка переключателя проходного скрытого монтажа (1 шт. 200 руб.), У нас 2 шт. — 400 руб.
- прокладка провода открытой высотой до 2 метров (35 рублей — 1 метр), например взять 4 метра — 140 рублей
- прокладка открытого провода высотой более 2 метров (50 руб -1 метр), например, берем 15 метров — 750 руб
- штробление стен 19 метров (120 рублей — 1 метр) — 2280 рублей
Итого наша экономия составила: 5920 рублей
Посмотреть стоимость электромонтажных работ можно
Приятного использования! Надеюсь, эта информация была вам полезна.
Зачем мне нужен сквозной коммутатор?
Проблема энергосбережения стоит сегодня остро, и в этом может помочь сквозной выключатель. Как? Заходим в подъезд, включаем свет, а на нашем этаже тушим освещение другим выключателем. И наоборот. Выйдя из дома на улицу, на собственном участке включается свет, снимается дно. В таких случаях используется сквозной переключатель, выполняющий функции переключателя.
Подключение двухкнопочного и трехклавишного проходного выключателя — Фото
Подключение выключателя выбирается исходя из количества точек управления.А их может быть несколько:
- на каждом этаже многоэтажного дома,
- в длинном коридоре на выходе из нескольких комнат.
Как подключить сквозной коммутатор, мы вам сегодня расскажем в этой статье.
Простой выключатель содержит только две контактные клеммы с двумя подключенными проводами.
Проходной выключатель, называемый автоматическим выключателем, имеет три клеммы, к которым подходят три провода. Чтобы включать и выключать свет из большего количества мест, нам нужны так называемые перекрестные переключатели, у которых есть четыре контакта и четыре подходящих провода.Надо сказать, что подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические устройства, требующие управления из разных мест.
Немного теории о проходных коммутаторах
Назначение проходного переключателя — переключение электрических цепей. Сравнить устройство с обычным двойным автоматическим выключателем используется для простого подключения, а — одноклавишный проходной переключатель .
Схема подключения двухпозиционного переключателя — Фото
В обоих случаях у нас есть три контакта и три подходящих провода, и происходит простое переключение контактов.Но в первом случае электрические цепи сжимаются, или соединяются, или отключаются. В одном автоматическом выключателе одна одновременно размыкается, а другая замыкается.
Пример выключателя
Возьмем электрическую схему, состоящую из лампочки и двух одноклавишных проходных затворов.
Лампочка не горит, то есть две цепи разорваны. Нажимаем один из переключателей, подключается одна из цепей и загорается лампочка. Переходя ко второму переключателю, при нажатии, разрывая цепь, тушим лампу и одновременно подготавливаем другую линию для включения с первого переключателя.
Суть работы такого переключателя в перебрасывании контактов — один замыкается, другой размыкается. Проходной переключатель, если не использовать один из контактов, может работать в обычном режиме. Но по финансовым соображениям от этого лучше отказаться: это будет стоить дороже.
Типы проходных коммутаторов
Выпускаются автоматические выключатели с разным количеством ключей. Мы уже рассмотрели одноклавишные. Проходной выключатель двухклавишный Используется для подключения / отключения двух ламп, расположенных в разных точках.
Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Светильники можно расположить в одной люстре, тогда можно изменить освещенность комнаты.
Трехклавишный Выключатель по аналогии с двухклавишным предназначен для включения трех ламп.
Подключение трехходового проходного выключателя — схема — Фото
Схема подключения сквозного выключателя позволяет включать лампочки с трех точек.Потребуется взять два одноклавишных и один кросс-переключатель, который в простейшем случае представляет собой два одноклавишных переключателя с внутренними перемычками. Применяя два перекрестных переключателя, соберите управление с четырех мест.
Здесь нужно помнить одно. Чем больше точек контроля, тем сложнее схема включения выключателя. Загрузка проволокой может создать дополнительные непреодолимые трудности. Во время ремонта обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении.В результате вам нужно включить освещение только из одного места.
Схема подключения сквозных выключателей — Видеоинструкция
Подробнее Видеоматериалы
Как подключить кнопку пропуска
Если вы решили создать себе более комфортные условия проживания, установив проходные выключатели, то приготовьтесь к большой работе. Во-первых, нужно подробно знать, как подключить сквозной переключатель, существующие схемы управления и способы монтажа.Это теоретическая часть. Тогда запаситесь необходимыми инструментами и материалами.
Из инструментов понадобится перфоратор с битой для просверливания посадочных мест для переключателей. Тот же перфоратор пробивает стежки, в которые будут проложены новые провода. Приобретите плоскогубцы, плоскогубцы, бокорезы, различные отвертки. После прокладки проводов нужно будет провести штукатурные работы — понадобится алебастр или цемент с песком. — это, конечно, проводов , переключатели , распределительные коробки .
В зависимости от схемы управления освещением провода могут иметь разное количество жил. В простейшем случае нам понадобится трехжильный медный провод . Если схема посложнее, то без пятипроводной не хватит. При отсутствии такового — используйте два трехпроводных.
Распределительная коробка распределительная, витые провода — Фото
Зависит от электрической нагрузки. Чем больше ламп включается, тем больше требуется несущая способность материалов проводников.Однозначно подойдет сечение жилы 2,5 квадрата.
- Сначала разметьте трассу для прокладки штроба. Линия прохода должна быть строго параллельна потолку и полу. Отводы выполнены под прямым углом.
- Перфоратором высверливаем гнезда для выключателей и пробиваем кожухи для прокладки проводов.
- В распределительных коробках жилы скручены в соответствии с разработанной схемой.
- Далее подключается сквозной переключатель.
- После сборки всей схемы необходимо проверить ее перед подачей напряжения.
основная задача — Не допускать коротких замыканий. Можно использовать мультиметр и при выключении лампочки «прозвонить» цепь. Только после этого можно проверить работоспособность новой системы освещения.
- С положительным результатом штукатурка и покраска необходимых мест.
Конечно, такая работа представляет определенные трудности.Незнакомые с электротехникой люди его не выполняют. Здесь нужна помощь электриков. Только они могут произвести эту работу с соблюдением правил безопасности.
В статье рассмотрен принцип действия перекидного выключателя, принципиальные схемы подключения выключателей, предназначенных для управления освещением с двумя, тремя и более сиденьями. Даются советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.
Идея создания переключателя не нова, первые схемы появились в домах радиолюбителей в шестидесятых годах, а особую популярность он приобрел в 90-х годах, когда на рынке появились первые импортные выключатели, «заземленные» под управлением лампа из разных мест.
Устройство и принцип действия переключателя проходного действия
Самым простым представителем семейства проходных выключателей является одноклавишный вариант.
Внешне он ничем не отличается от обычного переключателя, за исключением внутренней схемы, которая обычно указывается на тыльной стороне корпуса.
Принцип работы проходного переключателя прост: при перемещении переключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый переключающий контакт).На рисунке клемма «2» — это общий контакт, клеммы «3» и «6» — это выход переключения.
Принципиальная схема проходного переключателя выглядит так:
Используя этот эффект, вы можете создать простейшую схему проходного переключателя, в которой одна лампа будет управляться сразу из двух разных мест:
1,2 — выключатели непрерывного действия; 3 — к корпусу лампы
Подключение сквозного переключателя
Монтаж осуществляется трехжильным кабелем.Чтобы упростить монтажные работы, его прожилки должны быть заводского цвета. Сечение выбранного провода должно выдерживать подключаемую через него нагрузку. Поскольку мощность контактов переключателя ограничена 10-16 А, для монтажа чаще всего используется медный гибкий кабель сечением провода от 1 до 1,5 мм 2.
- На выключателе необходимо найти общий зажим (на схеме он обозначен цифрой «1»).
- На первый выключатель, ближайший к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый светлый провод (обычно красный или оранжевый, на пояснительном чертеже мы использовали белый).
- Подсоедините клеммы выходного переключателя (как показано клеммами «2» и «3») к выходным клеммам двух оставшихся проводов, запомните цветовое соответствие используемого сердечника и маркировку на клеммной колодке проходного кабеля. выключатель.
- На втором переключателе проводим подключение кабеля так же, как и на первом (строго соблюдаем цветовую кодировку проводов и соответствующих клемм переключателя).
- В распределительной коробке подключаем самый светлый провод (на пояснительном чертеже он белый), идущий от второго проходного переключателя с фазой светильника.
- Два других провода, обозначенных цветом, соединяются с проводом того же цвета, который вышел от первого переключателя (например, зеленый с зеленым, синим и синим и т. Д.), На пояснительном чертеже соединены зеленый и красный провода.
- Нулевой и заземляющий провода в распределительной коробке сразу подключаются к аналогичному кабелю, идущему к светильнику.
- Закручиваем скрутки, при необходимости используем людеме, качественно изолируем оголенные участки проводов.
Также можно использовать следующее соединение:
1 — распределительная коробка; 2 — к корпусу лампы; 3, 4 — щеки
Соберите проходной выключатель в следующей последовательности:
1. Разбираем выключатель.
2. Подключить к проходному переключателю провода согласно схеме.
3. Вставляем выключатель в распределительную коробку и фиксируем в ней.
4. Закрываем выключатель защитно-декоративными накладками.
Важно! С помощью контроля убедитесь, какой провод находится в «фазе» распределительной коробки. Перед выполнением любых монтажных работ отключите электропитание. Не соединяйте медный и алюминиевый провода в одну скрутку.
Проверка работы схемы
Необходимо убедиться, что каждый переключатель может как включать, так и выключать лампу, независимо от положения другого переключателя.
Каждое включение выключателя должно вызывать выключение или включение электрических ламп, если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.
Двухклавишные переключатели
Эти сквозные переключатели физически состоят из двух одинарных сквозных переключателей, собранных в одном корпусе.
1 — ключ доступа двухкнопочный; 2 — Проходные переключатели
Двухпроходный переключатель позволяет управлять несколькими лампами одновременно.Для этого необходимо собрать следующую схему:
1, 2 — переключатель двухклавишный сквозной; 3 — к корпусу лампы
Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестжильные, главное не ошибиться при подключении.
Собранная схема позволяет независимо включать и выключать две лампы или две лампы с двух разных мест.
Например, включить лампу № 1, изменив положение первого тумблера.
Аналогичным образом можно включить вторую лампу.
Отключение может выполняться как первым, так и вторым переключателем.
Управление освещением из трех и более мест
В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Чтобы эффективно управлять освещением трехэтажного лестничного марша, вам понадобится как минимум три контрольных точки. В этом случае, помимо классических проходных выключателей, используется дополнительный тип автоматического выключателя — крестового типа.
Перекрестный переключатель настроен на разрыв соединения между двумя сквозными переключателями, это позволяет создать еще одну точку управления освещением.
1, 3 — переключатели сквозные; 2 — крестовой переключатель; 4 — к корпусу лампы
За счет дополнительной последовательной установки перекрестных выключателей можно увеличить количество мест, с которых осуществляется управление освещением.
Как видно из схемы, переключение любого из переключателей приведет к включению или выключению освещения.
Сборку цепи управления лампой из трех разных мест можно выполнить следующим образом:
1 — выключатель проходной; 2 — крестовой переключатель; 3, 5 — подрозетники для переходных выключателей; 4 — крышка крестового переключателя; 6 — распределительная коробка; 7 — к корпусу лампы
Установка аналогична описанной выше с одинарным сквозным переключателем, для установки требуются двух- и трехжильный кабель.
Как видно из рассмотренного материала, с помощью переходных переключателей можно организовать управление одной лампой из двух разных мест.Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.
Влад Тараненко, rmnt.ru
Обычно одна конструкция освещения управляется одним электрическим выключателем. То есть люстру в гостиной можно выключить только из гостиной.
Кроме того, обычно в одном помещении, при входе, устанавливается одна коммутационная. С его помощью в этом помещении управляют лампами электрического освещения.
Но часто бывают случаи, когда такой способ управления освещением неудобен.
Когда классическая схема может быть неудобной:
Итак, случаев, когда человеку нужны дублирующие тумблеры, достаточно много. В каждом из них на помощь придет устройство , позволяющее включать и выключать свет из разных комнат , разными ключами и независимо друг от друга.
Этот метод очень практичен и в дополнение к общему удобству помогает экономить энергию . С помощью сквозного электрического выключателя не нужно оставлять свет, например, на крыльце, на всю ночь.Вы можете просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.
Автоматический выключатель (выключатель) отличается от штатного коммутационного устройства одним конструктивным признаком. Он имеет три, а не два контакта, и может по очереди переключать фазу с одного контакта на два других.
Подключаемые по этому принципу осветительные лампы могут быть любыми или обоими. Кроме того, к этому способу можно подключать любые устройства , помимо освещения, нуждающиеся в такой схеме включения / выключения.
Элементы схемы
Схема установки таких устройств несложная, но требует осторожности.
ВАЖНО! На этапе создания разводки в местах, где планируется установка триггеров, к первым двум необходимо проложить трехжильный кабель, а при желании установить больше выключателей нужно удлинить четыре -проводим кабель к следующим.
Для создания такого типа управления освещением из двух мест требуются проходные переключатели с двумя положениями переключения и тремя контактами.Где переключение должно быть переключением типа , то есть первый узел будет общим для двух оставшихся. В одном из положений переключения замыкает первый, а в другом — последующий контакт. Замыкание сразу трех соединений в этой конструкции исключено.
Если рассматривать компоненты схемы ЛЭП с двумя конструкциями переключающих переключателей , то в нее входят:
- Распределительная коробка, иначе называемая отводом.Он служит для защиты электрических кабельных соединений.
- Устанавливается в каждой комнате, а в больших комнатах их несколько.
- Подключение (двух-, трех- и четырехжильное)
- Устройства двусторонние коммутационные
- Непосредственно лампа
Примерные проходные переключатели из двух мест выглядят так:
- Провод «ноль» идет от источника к отводной коробке, а после — к лампе.
- Провод идет от того же источника к той же коробке, а затем к общему контакту первого переключателя.
- Переключающие контакты (два) переключателя 1 через распределительную коробку подключены к таким же частям переключателя 2.
- Фаза от общего контакта переключателя 2 поступает на другую электрическую сборку светильника.
Примерная схема подключения проходной из двух мест представлена ниже на фото:
Установка системы управления одним осветительным прибором с двух точек проста. Он изготавливается следующим образом:
- На необходимые места для установки коммутационных структур
- Снимите с них трехжильные кабели
- Установите электрический светильник или несколько, подключенных параллельно
- Снимите с него (их) двухжильный кабель
- Установите разъем.Выбор места для нее определяется кратчайшей длиной кабеля и удобным доступом к самой коробке
- от электроснабжения, переключающих устройств и электроосветительных приборов
- Соедините их, как описано выше
При таком подключении четыре контакта (две пары) с обеих точек соединяются вместе. Для включения освещения фаза на осветительный прибор поступает от общего узла электрического выключателя 2.
Предлагаем, например, посмотреть видео, где показана схема подключения проходных переключателей с двух мест:
Пошаговая установка
Установка проходных выключателей возможна как со скрытым типом проводки, так и со скрытым типом проводки.Сделать это можно самостоятельно, соблюдая несколько правил безопасности:
- Отключите электроэнергию от квартиры перед началом работ.
- Внимательно проверьте, где фаза находится, а где ноль .
- Соедините провода аккуратной скруткой, обжимая и изолируя .
- Hard закрепите на поверхностях распределительной коробки и электрических принадлежностей.
- Определите мощность осветительного прибора и выберите трехжильный кабель соответствующего сечения, исходя из мощности потребляемой электроэнергии.
Схема переключения коммутатора проходного с двух мест:
Из-за своей конструкции дублирующие электрические переключатели не имеют особого положения «вкл / выкл». свой собственный ключ. Два соединительных блока в этой конструкции находятся в положении «замкнуто / открыто» в зависимости от положения электрических контактов другого переключателя. Следовательно, положение ключа при выключенном свете будет каждый раз разным.
К этой особенности использования можно очень быстро привыкнуть и использовать сквозные переключатели без помех.
Альтернатива
Альтернативой сквозным резервным выключателям могут быть бистабильные реле или электрические лампы, оснащенные датчиками движения и освещенности.
Бистабильные реле удобнее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электрическими выключателями. Светильники с таким же не так практичны, как сквозной выключатель. Скорость движения, количество остановок и другие факторы будут влиять на постоянное включение / выключение электрического освещения, что крайне неудобно.
Удобство использования в быту электрических выключателей постоянного тока сделало описанную выше схему управления осветительными лампами очень популярной. В настоящее время сложно представить себе жилое или производственное сооружение, в котором не использовались бы коммутационные коммутационные конструкции.
Заметная экономия энергии приводит к повсеместной установке подобных устройств.
Сделать такое управление электроосветительными приборами в своем доме несложно, если следовать рекомендациям, приведенным в нашей статье, и соблюдать правила безопасности.
В заключение предлагаем вам посмотреть еще одно информативное и интересное видео о схеме подключения и установки проходных коммутаторов с 2-х мест:
Общие сведения о трехпозиционных настенных переключателях
Настенные переключатели, используемые для управления потолочными светильниками или другими приборами, бывают трех типов. Наиболее распространенным является однополюсный переключатель , используемый для управления осветительной арматурой из одного места. Следующим по распространенности является трехпозиционный переключатель . При использовании в сочетании с другим типом переключателя — четырехпозиционным переключателем — вы можете расположить переключатели для управления осветительными приборами из трех или более мест.
Что такое настенный трехпозиционный переключатель?
Трехпозиционные переключатели обычно используются для управления осветительной арматурой из двух разных мест. Например, в длинном коридоре или лестнице можно использовать пару трехпозиционных переключателей на каждом конце, чтобы свет можно было включить при приближении к одному концу коридора или лестницы, а затем выключить с другого конца.
Когда оба переключателя подняты или оба опущены, цепь замкнута и светильник будет гореть. Когда переключатели находятся в противоположных положениях, цепь прерывается, и светильник выключается. Это позволяет любому переключателю управлять включением-выключением осветительной арматуры в любое время.
Есть два явных признака, которые идентифицируют коммутатор как трехходовой:
- На переключателе нет маркировки ВКЛ / ВЫКЛ. Такая маркировка не нужна для этого типа переключателя, как для однополюсного переключателя.
- В дополнение к зеленому винту заземления на корпусе коммутатора есть три винтовые клеммы. Один винт, известный как common , имеет более темный цвет, чем другие. Два других винта, обычно более светлого цвета латуни, известны как клеммы Traveller .
Смотреть сейчас: объяснение 5 основных типов электрических переключателей
Детали трехпозиционного переключателя
Трехпозиционный переключатель имеет четыре различных винтовых зажима на корпусе:
Зеленый винт, прикрепленный к металлической планке переключателя, всегда предназначен для провода заземления (это неизолированный медный или зеленый изолированный провод внутри цепи).Винты заземления на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти один без винта заземления.
Два более легких винта латунного цвета называются винтами Traveller . Провода перемещения, подключенные к этим винтам, будут обеспечивать два разных пути передачи энергии от одного переключателя к другому. На некоторых брендах переключателей эта пара винтов будет расположена на противоположных сторонах корпуса переключателя, но есть некоторые бренды, в которых винты-ходовые части находятся на одной стороне переключателя.
Последний винт — это общая клемма . Это более темный цвет, чем у путешественников, обычно темный латунный, медный или черный. Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо подключается к черному (горячему) проводу, который ведет к осветительной арматуре. .
Иллюстрация: Ель / Хайме НотВинтовая клемма заземления
В целях безопасности всегда устанавливайте трехпозиционный переключатель с винтом заземления.Он подключается непосредственно к металлическому ремешку переключателя и может располагаться внизу переключателя, как показано здесь, либо сбоку, либо в другом месте. Если вы наткнетесь на старый выключатель без винта заземления, его следует заменить новым выключателем с заземлением.
Тимоти ТилеПодключение трехпозиционного переключателя
Трехпозиционные переключатели могут быть подключены различными способами, в зависимости от того, где они расположены относительно осветительной арматуры на трассе кабеля.Например, они могут быть расположены так, чтобы питающий кабель шел к первому трехпозиционному переключателю, затем к коробке осветительной арматуры, а затем ко второму трехпозиционному переключателю.
Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных переключателя, а затем к осветительной арматуре. Это относительно распространенная конфигурация, в которой электрические соединения выполняются следующим образом:
- В месте первого переключателя подводящий провод от источника питания представляет собой двухжильный кабель с заземлением.Это означает, что имеется черный провод под напряжением, белый нейтральный провод и неизолированный медный провод заземления. На этом первом переключателе черный подводящий провод подсоединен к общему винту переключателя. Заземляющий провод подключается как к переключателю с помощью гибкого провода, так и ко второму участку кабеля, идущему к следующему переключателю. Если распределительная коробка металлическая, ее также необходимо подключить к заземляющим проводам.
- Кабельная трасса, соединяющая два переключателя, выполнена с 3-проводным кабелем. Черный и красный провода являются «путевыми» и подключены к клеммам ходовых винтов на двух переключателях.Это обеспечивает два альтернативных пути протекания горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
- Поскольку переключатели не имеют соединений белых нейтральных проводов, нейтральные провода в распределительных коробках просто соединяются вместе, чтобы они проходили через них, и далее к световой коробке.
- В месте расположения второй распределительной коробки электропроводка аналогична проводке первого переключателя, с подвижными клеммами, подключенными к бегущим проводам, идущим от первого переключателя.Однако у этого второго переключателя общий винтовой зажим соединен с черным горячим проводом, который ведет к осветительной арматуре. И снова белые нейтральные провода просто соединяются вместе, а заземляющие провода соединяются вместе с помощью косичек, соединяющих выключатель и коробку, если она металлическая.
- Для прокладки кабеля от осветительной арматуры требуется двухжильный кабель с заземлением. В осветительной арматуре завершение электромонтажа — это просто вопрос подключения черного и белого проводов схемы к соответствующим проводам на осветительной арматуре.Заземляющий провод подключается к выводу светильника и присоединяется к коробке, если он металлический.
Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена схема. Но если вы помните путь электрического потока и помните, что бегущие провода должны соединять два переключателя, будет достаточно легко правильно подключить осветительную арматуру, управляемую двумя трехпозиционными переключателями.
Подключение 3-позиционного переключателя
Подключение 3-позиционного переключателя
Как подключить 3-позиционный переключатель.Подключение трехпозиционного переключателя немного сложнее, чем подключение двухпозиционного переключателя . Прежде всего, нам нужно немного изучить базовую терминологию, касающуюся коммутаторов.
Перейдите на страницу «Терминология коммутатора », страница , где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.
При подключении цепи трехпозиционного переключателя мы просто контролировали поток мощности (выключение / включение) на нагрузку (свет, лампу, розетку, потолочный вентилятор и т. Д.)..) из 2 разных мест. пара примеров:
В каждом конце коридора.
Наверху и внизу лестницы
Каждый трехпозиционный переключатель в этих примерах управляет источником питания для одной и той же нагрузки.
При подключении цепи 3-позиционного переключателя мы будем использовать 3-проводной кабель , известный как romex, идущий от источника (например, коробки выключателя). Затем 4-проводный кабель проходит между двумя трехполюсными переключателями, а затем 3-проводный кабель, идущий от переключателей к нагрузке.Трехжильный кабель состоит из черного, белого и неизолированного медных проводов, в то время как четырехжильный кабель имеет дополнительный красный провод, который также является горячим. См. Ниже ..
3-проводной кабель
Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля
4-проводной кабель
Красный провод = питание или горячий провод
Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля
При подключении схемы трехпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (горячим проводом), чтобы включать и выключать загрузка из 2-х разных мест.Приведенная ниже диаграмма поможет вам лучше понять, как устроена эта схема.
Обратите внимание, что в первую коробку входит трехжильный кабель, затем четырехжильный кабель, идущий от левой коробки к правой, а затем трехжильный кабель, идущий от правой коробки к нагрузке.
Теперь что касается проводки, предположим, что вы смотрите на переключатель так, как он показывает.
Левая коробка:
Нижний левый винт является общим и получает черный провод от источника (3-проводный).Верхний левый винт получает черный провод от правой коробки (4-х проводной). Верхний правый винт получает красный провод от правой коробки (4-х проводный). Белые провода стянуть проволочной гайкой. Оголенные медные провода стягивают проволочной гайкой. Обязательно прикрепите к зеленому винту переключателя неизолированный медный провод.
Правая коробка:
Нижний левый винт является общим и подключает черный провод от нагрузки (3-проводной). Верхний левый винт получает красный провод от левой коробки (4-проводной).Правый верхний винт получает черный провод от левого ящика (4-х проводный). Белые провода стянуть проволочной гайкой. Оголенные медные провода стягивают проволочной гайкой. Обязательно прикрепите к зеленому винту переключателя неизолированный медный провод.
Приведенная ниже диаграмма даст вам хорошее представление о том, что выполняет эта схема.
Следуйте за указателем мыши, когда мы проходим через это. Источник питания (черный провод) идет слева. Он соединяется с общим на левом переключателе.Когда левый переключатель включен, он подключается к верхней цепи, и теперь цепь разомкнута на правом переключателе, который выключает свет. Переключите правый переключатель, и он подключается к верхней цепи, а теперь закрывает путь, снова включает свет и так далее. Поздравляю! по разводке 3-х ходовой цепи.
На мой взгляд, электромонтаж — это одно, но посмотреть на схему, подобную приведенной выше, и понять ее принцип, является ключом к самостоятельной домашней проводке.
Если вы просто заменяете трехпозиционный переключатель, на приведенных ниже схемах будут показаны различные сценарии возможного подключения вашей цепи.
Какова ваша ситуация на любой из следующих диаграмм?
Выключатель питания-Выключатель света
Power-Light-Switch-Switch Выключатель света
Выключатель света / выключатель питания
На приведенных выше схемах и с любой схемой 3-ходового переключателя общим является то, что горячий провод питания, входящий в цепь, всегда идет к общей клемме первого переключателя. Горячий провод от света всегда идет к общей клемме второго переключателя.Провода бегунка идут от переключателя к переключателю, подключенному к разъему бегунка, неважно какой. Если вы помните об этом, трехходовая схема становится действительно упрощенной. И, конечно же, нейтраль всегда будет идти прямо на нагрузку.
Позвольте Тиму Картеру с сайта AskTheBuilder.com показать вам несколько отличных советов по установке и подключению трехпозиционного переключателя.
electric — Как я могу добавить однополюсный переключатель рядом с трехпозиционным переключателем?
Это полностью зависит от того, как подключен существующий коммутатор.Нужен постоянный горячий и нейтральный провод. Было бы полезно, если бы вы могли проверить, какие провода находятся в каждом месте — какого цвета и сколько фактических кабелей входит. Вам нужно будет отключить питание на панели прерывателя и физически удалить переключатели (не отсоединяйте их, просто вытащите), а также светильник. Сравните с диаграммами ниже (или в исходном источнике) или спросите здесь еще раз, и мы постараемся вам помочь (помеченные изображения == очень полезны).
Существует несколько способов подключения трехпозиционных переключателей, но вас беспокоит тип, при котором питание сначала поступает на коммутатор:
На приведенной выше схеме вы можете добавить еще один переключатель к тому, который находится слева — вы должны подключиться к белому и черному проводам, идущим от линии «источника питания».
На переключателе справа у вас есть нейтраль, но у вас нет постоянного горячего — горячее переключается, на красный или черный, в зависимости от того, как перевернут первый переключатель.
Другой распространенный способ подключения переключателей — это сначала питание прибора.
В этом случае нейтраль на переключателях отсутствует. (Также обратите внимание, что на это указывает черная лента на белых проводах. Белый цвет, по коду, всегда нейтральный, и должен быть отмечен, если он используется для коммутируемой цепи.Тем не менее, имейте в виду, что не все соблюдают код.)
Если вам не хватает горячего / нейтрального провода, единственный вариант, который у вас есть, — это проложить совершенно новый провод или, возможно (в зависимости от того, как он подключен), вы можете преобразовать трехпозиционный переключатель в одиночный, а затем повторно Назначьте провода для подачи постоянного тока и нейтрали к новому внешнему переключателю (по сути, один из ваших трехпозиционных переключателей будет преобразован для управления внешним освещением). Это все еще может быть невозможно, и это определенно не задача для новичков — вам нужно достаточно хорошо разбираться в электричестве и наметить все, что связано с этой схемой.
7 Что нужно знать о проводке 3-позиционного переключателя
Фото: istockphoto.com
В стандартном однополюсном переключателе один выключатель света управляет одним осветительным прибором — включение / выключение. Сложнее обстоит дело с подключением трехпозиционного переключателя, в котором есть два переключателя и один свет. Однако, когда вы понимаете, как электричество перемещается по этому типу цепи, все начинает обретать смысл.
Хотя установка новой электропроводки почти всегда должна выполняться лицензированным электриком, домашние мастера часто могут успешно заменить старые переключатели на новые — если это позволяют местные нормы.Замена трехпозиционного переключателя — простая задача, но более сложная, чем замена однополюсного переключателя. Любой, кто готовится заменить трехпозиционный переключатель, должен иметь практические знания о проводке переключателя. Если вам неудобно заменять выключатель, вызовите электрика.
Безопасность всегда является главным соображением при выполнении любых электромонтажных работ. Электричество необходимо отключить в коробке выключателя и использовать тестер напряжения, чтобы проверить провода в распределительной коробке, чтобы убедиться, что они не горячие, прежде чем двигаться дальше.
1. Подключение трехпозиционного переключателя позволяет включать / выключать свет из двух разных мест.
Нехорошо прийти поздно ночью домой и споткнуться на другой конец темной комнаты, чтобы найти выключатель света. Вот где удобны трехпозиционные переключатели — они позволяют пользователям включать центрально расположенный свет с разных сторон комнаты или с верхнего и нижнего концов лестницы. Установка трехпозиционного переключателя будет работать даже с диммерным переключателем, если диммерный переключатель рассчитан на трехстороннюю проводку.
Отдельные трехпозиционные переключатели напоминают однополюсные переключатели. Однако они не помечены как «ВЫКЛ» или «ВКЛ», потому что они либо разрешают, либо останавливают электрический ток в зависимости от другого положения переключателя в установке. По сути, трехпозиционный переключатель — это тумблер.
2. В трехсторонней схеме используются два разных типа проводного кабеля.
Для подключения стандартного трехпозиционного переключателя используются два разных типа проводных кабелей, чаще всего кабель 14/2 и кабель 14/3. 14 обозначает калибр провода (рассчитанный на 15-амперные цепи), а следующее число, 2 или 3, обозначает количество жил в кабеле.Количество проводов в разных кабелях важно, потому что в одной секции трехпозиционного переключателя требуется дополнительный провод. Без провода 14/3 было бы невозможно, чтобы оба переключателя управляли светом.
Фото: amazon.com
В некоторых домах может быть провод 12-го калибра, а не 14-го, что означает, что провод рассчитан на большее количество ампер. 12 калибр может выдерживать 20 ампер. Дома, построенные с середины 1960-х годов, вероятно, содержат кабель с неметаллической оболочкой (NM), обычно называемый Romex, в честь популярной марки провода.
3. У каждого провода свое предназначение.
14/2 нм Кабель содержит два жилы: черный и белый. Он также содержит третий неизолированный медный провод. Кабель проходит от источника питания до первой распределительной коробки в типичной трехпозиционной схеме, описанной здесь, но возможны и другие конфигурации проводки (см. Ниже). Следующие цвета проводов являются стандартными, но провода разных марок могут использовать провода разного цвета.
- Черный провод : Это горячий провод, который передает электричество от источника питания к первому переключателю в типичной трехпозиционной схеме.Его также называют «общий провод» или «линейный провод». Если выключатель не выключен, этот черный провод всегда горячий.
- Белый провод : Это нейтральный провод, предназначенный для замыкания электрической цепи. Во всех электрических цепях мощность должна возвращаться к источнику энергии, и это работа нейтрального провода.
- Заземляющий провод : Заземляющий провод представляет собой неизолированный медный или зеленый провод, и его цель — обеспечить определенную безопасность. Когда цепь работает правильно, заземляющий провод не проводит электричество.Если возникает проблема, например, короткое замыкание, заземляющий провод передает избыточное электричество на землю (землю).
Кабель 14/3 нм состоит из голого медного провода и трех проводов: черного, белого и красного. В типичной трехсторонней схеме кабель 14/3 проходит от первой распределительной коробки ко второй распределительной коробке.
- Черный провод : Черный провод — это горячий провод, но также и бегунок. В трехсторонней схеме черный провод (вместе с красным) является бегущим.Это связано с тем, что мощность передается от одной распределительной коробки к другой по обоим проводам, но только по одному проводу за раз и определяется конфигурацией тумблеров.
- Красный провод : Второй горячий провод / бегунок — это красный провод, который служит той же цели, что и черный провод между двумя распределительными коробками. В зависимости от конфигурации тумблера, красный или черный провод будет горячим, если горит свет, но не оба сразу.
- Белый провод : Белый провод от кабеля 14/3 по-прежнему считается нейтральным, он служит для передачи электричества обратно к источнику питания для замыкания цепи.
- Провод заземления : Этот провод также служит той же цели, что и кабель 14/2, для отвода избыточного электричества на землю в случае короткого замыкания или неисправности.
4. У каждой винтовой клеммы свое предназначение.
Стандартный трехпозиционный переключатель имеет четыре клеммы, каждая из которых представлена цветным винтом. Расположение винта часто одинаково от переключателя к переключателю. Некоторые производители размещают винтовые клеммы в разных местах, поэтому обязательно изучите схему, прилагаемую к переключателю.
Фото: istockphoto.com
- Черный винтовой зажим : Черный (или самый темный по цвету) винт прикрепляется к черному общему проводу кабеля 14/2. Терминал может быть помечен как COM.
- Зеленая винтовая клемма : Зеленый винт — клемма заземления. В обеих распределительных коробках будут находиться два заземляющих провода: один от кабеля 14/2 и один от кабеля 14/3. Оба этих заземляющих провода должны быть соединены друг с другом, а затем подключены к зеленому винту в каждой коробке.
- Две подвижные клеммы : В дополнение к черной и зеленой клеммам есть еще две винтовые клеммы, часто из латуни. Это терминалы путешественников. Не имеет значения, какой бегунок (красный или черный) подключается к какому разъему разъединителя, если он одинаков в обоих распределительных коробках. Например, если красный путевой провод находится на верхнем путевом выводе в первом ящике, он также должен быть на верхнем путевом выводе во втором ящике.
5.Нейтральные провода подключаются друг к другу, а не к переключателям.
В обычном трехпозиционном переключателе белые нейтральные провода не подключаются к реальным переключателям. Вместо этого они соединяются друг с другом. Это создает непрерывную обратную цепь к источнику питания, которым обычно является шинный вывод на панели выключателя.
Нейтральные провода можно соединить, скрутив оба провода вместе в каждой распределительной коробке, но современные соединители с рычажными гайками делают это намного проще. Соединители проводов, такие как соединители с гайкой рычага Aigreat, работают, поднимая рычаг, вставляя конец провода, а затем толкая рычаг назад, чтобы зафиксировать провод на месте.
6. При подключении трехпозиционного переключателя всегда используются два бегунка, которые соединяют один переключатель с другим.
Для работы трехпозиционного переключателя электричество должно проходить либо через один бегунок, либо через другой, и маршрут зависит от того, находится ли тумблер в верхнем или нижнем положении.
Когда первый выключатель включает свет, электрический ток проходит через один из путевых проводов. Однако, если второй переключатель используется для выключения света, тогда ток будет проходить через другой бегунок, когда первый переключатель включает свет.Подумайте о том, как проводник переключает движущийся поезд с одного пути на другой — так трехпозиционный переключатель направляет электричество по красному или черному путевому проводу, чтобы оба переключателя могли управлять светом.
Фото: istockphoto.com
7. Трехпозиционный переключатель может иметь другую конфигурацию проводки.
Хотя описанная выше схема подключения является типичной, это не единственный способ подключения трехпозиционного переключателя. Конфигурация определяется тем, где мощность входит в цепь (на выключателе или на осветительной арматуре).Альтернативные конфигурации электропроводки должны выполняться только электриком.
Если мастер открывает распределительную коробку и обнаруживает белый провод с черной лентой на нем — белый провод горячий. Это не означает, что для замены переключателя требуется профессионал, потому что для замены трехпозиционного переключателя не требуется прокладывать новый провод — это просто вопрос отключения одного переключателя и подключения нового.
Независимо от конфигурации проводки, самый простой способ успешно заменить старый трехпозиционный переключатель на новый — это пометить каждый провод клеммой, к которой он подключен, перед тем, как отсоединить провода от старого переключателя.Затем достаточно просто подключить правильные провода к правильным клеммам нового переключателя.
Мы рекомендуем профессионала для этой работы
Свяжитесь с проверенными электриками в вашем районе и сравните несколько предложений.
+DIY Tutorial: Как подключить коммутатор к электрическому шнуру
Как установить выключатель на шнур лампы
Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме отключения его!), Может быть, переключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, особенно на провод, покрытый тканью Snake Head Vintage.
Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другую запись нашего блога «Как зачистить и подготовить тканевые шнуры для проводки». С использованием
Обтянутый тканью электрический шнур — отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому устройству!
Пошаговая инструкция — Присоединение тросового переключателя:
1) Ключ к любому переключателю шнура прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в переключателе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» выключатель — это не , завершающее соединение через горячие провода, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.
Горячий провод будет ЧЕРНЫМ или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячее режется, нейтральное — нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.
Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.
2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка и хочу ли я, чтобы выключатель был ближе к розетке или ближе к приспособлению? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его в нескольких футах от розетки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.
3) Для скрученных шнуров обрежьте горячий провод в центре того места, где вы хотите разместить коммутатор. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее истирание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать.
4) Для круглых шнуров и шнуров с оплеткой сначала необходимо разрезать внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешнюю виниловую оболочку прямо под тканью) и снимите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения.
- Pro Совет: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что упрощает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.
5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить переключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга.
