Схема подключения регулятора скорости вентилятора
Подключение канального вентилятора к регулятору скорости.
Для правильного подключения вентилятора к регулятору скорости, давайте обратимся к электрической схеме из инструкции к регулятору и вентилятору.
Сразу договоримся, что мы будем разбирать подключение канального вентилятора к регулятору SB033. Подробное описание технических возможностей здесь.
Вентилятор.
Может быть как с одной скоростью (таких подавляющее большинство), так и с двумя скоростями. Ярким представителем таких канальных вентиляторов является производитель S&P, серия TD
1. Если с одной скоростью, всё просто. У вентилятора есть два провода L-фаза и N — нейтраль. Без регулятора скорости на эти провода подаем напряжение и вентилятор включается.
2. Если две скорости. Здесь нам нужно найти высокую скорость. Это позволит использовать вентилятор в полном диапазоне регулировки.
Регулятор скорости вентилятора 230В
Итак, схемы и варианты подключения регулятора скорости.
Они также присутствуют и в инструкции к прибору.Вариант №1. Подключаем канальный вентилятор, без внешнего управления.
1. Подключить питание (L фаза и N нейтраль) к клеммам 13 и 14 регулятора скорости;
2. Подключить канальный вентилятор к клеммам 23 и 24 регулятора скорости;
3. Обязательно установить перемычку между контактами 1 и 4. В данной модели регулятора применяется вход включения, для запуска.
Пока данные контакты разомкнуты, вентилятор не запустится и будет находится в режиме ожидания.
Внимание! НЕЛЬЗЯ ПРОВОДИТЬ ОБЪЕДИНЕНИЕ [ N ]НЕЙТРАЛИ МЕЖДУ ВХОДОМ И ВЫХОДОМ РЕГУЛЯТОРА
Вариант №2. Подключаем канальный вентилятор, с возможностью внешнего управления выносной ручкой.
1. Подключение питания регулятора скорости и вентилятора к регулятору скорости будет аналогичным варианту №1.
2. Ручка SB006. Представляет собой потенциометр сопротивлением 5кОм. Предназначен для формирования управляющего сигнала 0-10В.
На потенциометре 4 клеммы, обозначенный Х1, Х2, Х3, Х4. Подключение следует провести по схеме:
Х1 к клемме 1 регулятора скорости;
Х2 к клемме 2 регулятора скорости;
Х3 к клемме 3 регулятора скорости;
Х4 к клемме 4 регулятора скорости.
При таком подключении, ручкой управления встроенной в регулятор устанавливается минимальное значение скорости в процентах [%], с которой будет стартовать вентилятор. А внешняя ручка SB006 будет обеспечивать регулировку скорости от выбранного минимального значения до 100% мощности.
Вариант №3 Подключаем канальный вентилятор, с возможностью внешнего управления сигналом 0-10В.
Данный тип подключения обычно используется при применении какого-либо контроллера для приточной или приточной вытяжной установки. Например контроллер «Атлас». У контроллера должен быть обязательно аналоговый выход 0-10В и цифровой выход запрограммированный на включение вентилятора в нужный момент.
1. Подключение питания регулятора скорости и вентилятора к регулятору скорости будет аналогичным варианту №1.
2. На клемму 1 регулятора необходимо подключить [C] общий контакт с контроллера.
3. Один из цифровых выходов на контроллере подключить к контакту 4 регулятора скорости. Тем самым обеспечивается переход из состояния ожидания в рабочее на регуляторе скорости.
4. Аналоговый выход подключить на клемму 2 регулятора скорости. Обеспечиваем подачу управляющего напряжения на регулятор, что в свою очередь позволит регулятору менять скорость вентилятора в заданном диапазоне.
Для двух скоростного вентилятора подключение будет аналогичным. Как говорилось в начале статьи, нужно найти и подключать высокую скорость.
Итак, в рамках данной статьи мы подробно разобрали схемы подключения регулятора скорости вентилятора к канальному вентилятору.
Если у Вас остались вопросы, их всегда можно направить нам почтой. См. раздел контакты

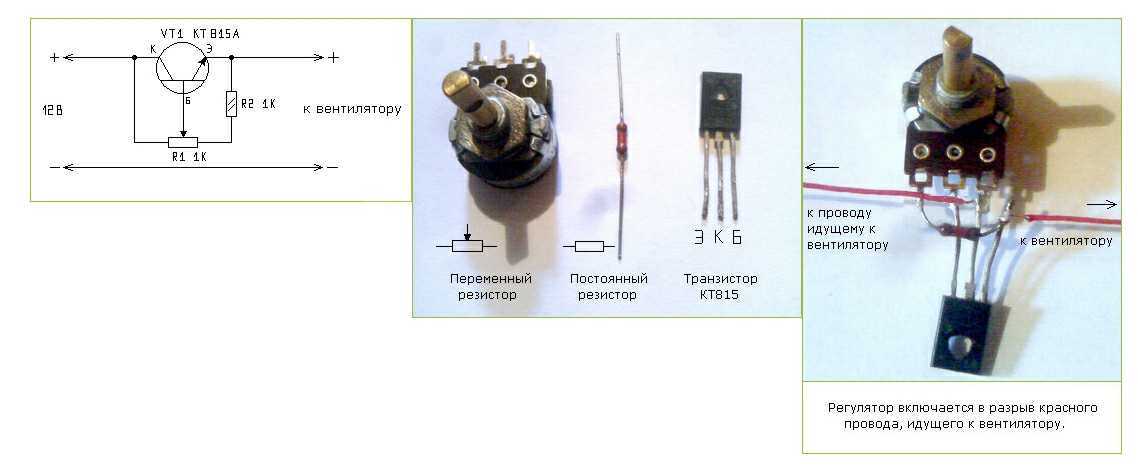

Как подключить регулятор скорости вентилятора своими руками
Содержание
- Популярные схемы, использующие снижение величины напряжения
- Ступенчатое управление с применением автотрансформатора
- Автотрансформатор с электронным управлением
- Симисторный (тиристорный) контроллер
- Самостоятельное подключение регулятора скорости вентилятора
Вытяжные вентсистемы широко применяются для организации комфорта в жилых и подсобных помещениях.
Чаще всего, вытяжки устанавливаются в туалетных и ванных комнатах, а также на кухне. Простейший способ подключения вентилятора подразумевает два положения – включено и выключено. В туалете иногда применяется выключатель с датчиком присутствия — это сэкономит электроэнергию в случае, если вы постоянно забываете его выключить.
Для повышения акустического комфорта (вентилятор не обязательно должен постоянно работать на полную мощность), применяются регуляторы скорости вращения.
ВАЖНО! Перед покупкой вентилятора уточните у продавца, рассчитан ли его двигатель на работу с контроллером оборотов.
Техническая реализация управления скоростью вращения вентилятора:
- изменение частоты переменного тока двигателя;
- изменение величины питающего напряжения.
Контроллер частоты имеет ряд важных преимуществ. При снижении скорости вращения вентилятора уменьшается потребление энергии, то есть этот способ наиболее экономичен. Также при использовании такого метода, нет паразитного нагрева обмоток двигателя.
К сожалению, эти преимущества сводятся на нет высокой стоимостью устройства. Поэтому применение частотных контроллеров в быту нецелесообразно.
Популярные схемы, использующие снижение величины напряжения
Главное достоинство таких контроллеров – невысокая стоимость, что позволяет применять их в быту. Недостаток – слабая экономичность. При снижении оборотов уменьшается только шум, потребление электроэнергии фактически не меняется. Еще один недостаток – невозможность подключения мощных устройств, но для бытового использования это не критично.
Варианты схемных решений контроллеров:
- ступенчатые регуляторы, с применением автотрансформатора;
- автотрансформаторы с электронным управлением;
- симисторные или тиристорные контроллеры.
ВНИМАНИЕ! При использовании регулятора скорости, необходимо устанавливать вентилятор с мощностью несколько выше той, на которую рассчитано помещение. Это продлит срок его эксплуатации.
Ступенчатое управление с применением автотрансформатора
Принцип работы этого контроллера состоит в следующем.
На вход автотрансформатора Т1 подается питающее напряжение 220 В. Обмотка имеет несколько ответвлений от части витков. При подключении нагрузки к ответвлениям, потребитель получает уменьшенное напряжение питания. С помощью переключателя SW1 мотор вентилятора M подключается к нужной части обмотки и скорость его вращения меняется. При понижении питающего напряжения снижается потребление электроэнергии. Сигнал на выходе – чистая синусоида, что благотворно влияет на состояние обмотки двигателя. Недостатком является большой размер блока управления. Ручка регулировки имеет ступенчатую шкалу, как правило, не более пяти положений. Плавно управлять скоростью вращения невозможно.
Автотрансформатор с электронным управлением
Электронный автотрансформатор работает по принципу широтно-импульсной модуляции. Транзисторная схема, модулируя импульсы – плавно изменяет выходное напряжение. Достоинства такого контроллера – компактные размеры и невысокая стоимость. Недостаток –длина кабеля от контроллера до мотора ограничена.
Поэтому блок автотрансформатора, как правило, выполнен в отдельном корпусе от ручки управления и располагается в непосредственной близости к вентилятору.
Симисторный (тиристорный) контроллер
Не вдаваясь в подробности принципа фазного управления, по которому работают регуляторы этого типа, вкратце опишем схему. Каждый тиристор «срезает» полуволну переменного тока, уменьшая выходное напряжение. Величина регулируется при помощи блока управления. Достоинства– низкая цена, компактные размеры. Обороты можно регулировать практически от ноля. Недостаток – искрение обмотки двигателя, ограниченная мощность нагрузки.
ВАЖНО!
- Двигатель вентилятора должен иметь автоматическую термозащиту.
- Недопустимо применять в качестве регулятора скорости вентилятора диммеры для осветительных приборов.
Самостоятельное подключение регулятора скорости вентилятора
Все бытовые регуляторы рассчитаны на монтаж без обязательного приглашения электрика.
Если вы в состоянии заменить выключатель или розетку – монтаж вам по силам.
Регуляторы скорости производятся в трех вариантах исполнения:
Настенный для установки без углубления.
Настенный для установки в углубление.
Устанавливаемый на DIN рейку
Установка настенного регулятора с углублением производится так же, как установка обычной розетки.
Схема подключения проста: контакты имеют маркировку, дополнительной проводки не требуется. Если на этом месте стоял обычный выключатель вентилятора – производится лишь замена его на регулятор.
В случае когда блок управления и регулятор выполнены в разных корпусах – требуется дополнительная проводка. Силовой кабель подключается к регулятору непосредственно от электрощита, а контроллер соединяется с ним слаботочным сигнальным проводом.
