Подключение RGB светодиодной ленты к контроллеру
Что такое RGB светодиодная лента?
RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, которая меняет цвет свечения во время работы. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Меняя яркость свечения каждого кристалла, можно получить любой цвет видимого спектра.
Единственно отличие RGB LED от одноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.
Существуют особые светодиодные ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. В трехцветном диоде белый цвет получается при смешивании всех трех цветов в одинаковых долях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип LED с четвертым кристаллом белого цвета.
Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения.
При длине в 5 метров, необходимая мощность БП будет:
5м х 14,4Вт х 1,2 (коэффициент запаса) = 86,4Вт
Если длина 15 метров, то БП нужен в 3 раза мощнее – 270Вт. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.
Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.
Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.
Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.
Например, нужно подключить 10 метров LED ленту Feron LS607, 60SMD(5050)/м 14.4Вт/м 5м IP65 12V RGB Артикул 27651. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.
После установки и подключения, вы сможете:
- Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
- Регулировать яркость – аналогично обычному диммеру.
- Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.
Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи:
Блок питания => RGB контроллер => RGB лента
Важно запомнить: участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Конец ленты потускнеет.
Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.
RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов.
Если перепутать местами, то ничего страшного не произойдет, просто цвета будут перепутаны.
Подпишитесь и узнавайте первыми о новостях и акциях Отправляя запрос, Вы соглашаетесь на обработку персональных данных
Как подключить светодиодную RGB ленту
При подключении обычной монохромной ленты следует придерживаться трех основных правил:
- подключение выполняется параллельно отрезками не более 5 метров
- лента монтируется на алюминиевый профиль
- блок питания выбирается всегда с запасом по мощности
Эти же правила полностью применимы и для многоцветной RGB ленты. Однако здесь есть некоторые особенности. Связаны они с использованием в схеме подключения RGB контроллера.
RGB контроллер
Кроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.
Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.
Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.
RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.
Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.
Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.
А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.
Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.
Схема подключения светодиодной ленты RGB длиной 5м или 10м
Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?
- блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки
Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.
- RGB контроллер
Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык.
Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.
Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.
Далее по схеме идет контроллер. У него имеется ряд клемм:
- Light с контактами BGR V+
Расшифровываются они как:
B (blue) – синий
G (green) – зеленый
R (red) – красный
+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.
- Power с контактами “+” и ”-”
В отличие от монохромной ленты у RGB варианта не два контакта, а четыре.
А иногда и все пять!
Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.
Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.
К контактам Power подается напряжение 12 или 24В от блока питания.
Здесь соблюдать полярность уже строго обязательно.
Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.
Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.
Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.
Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.
Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.
Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.
При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность:
1Блок питания
2Контроллер
3Светодиодная лента RGB
RGB лента длиной 15-20 метров
Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:
- использовать два контроллера
- использовать RGB усилитель
Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.
Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.
Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.
Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

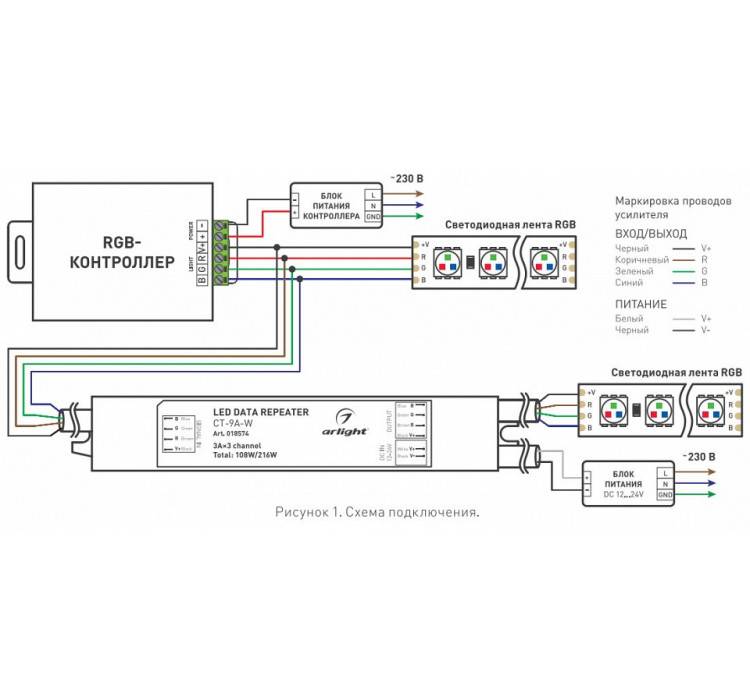

Схема подключения усилителя
У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.
Также присутствуют и клеммы подключения питания:
- VDD или «+»
- GND или «-«
Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.
Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.
Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.
После этого под винты VDD и GND заводите проводники питания от блока.
Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.
В итоге у вас должна получиться последовательность:
1Блок питания
2Контроллер
3Светодиодная лента №1
4Усилитель
5Светодиодная лента №2
Собранная подсветка по такой схеме будет работать и управляться с одного пульта.
Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).
Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.
Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы.
Главное найти место для размещения всего этого оборудования.
Когда места не хватает, вместо большого усилителя можно использовать микро модель.
Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.
Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.
Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.
Кстати, такого же миниатюрного размера может быть и сам контроллер.
Ошибки подключения
1Неправильная последовательность:
- контроллер — блок — лента (должно быть: блок — контроллер — лента) или
- блок — усилитель — контроллер — лента (правильно: блок — контроллер — усилитель — лента)
2С обратной стороны подложки светодиодной ленты, в местах где дорожки отдельных кусков соединяются между собой, есть места заводской пайки.
Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.
В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.
3Подключение второго участка ленты (свыше 10 метров) к блоку питания, который был выбран только из расчета мощности первого участка, полагаясь на мощность усилителя.
Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.
Как подключить светодиодные ленты за 60 секунд
Светодиодные ленты потрясающие. В наши дни они доступны по цене, просты в установке и могут управляться дистанционно, встроенным переключателем или даже с помощью смартфона.
Большинство из нас работает над более крупными проектами, для которых может потребоваться соединение нескольких ленточных светильников для непрерывной работы.
Если это вы, то вам, вероятно, потребуется сделать надрез на каком-то этапе вашего проекта светодиодного освещения.
С подключаемыми светодиодными лентами это просто и доступно каждому.
В любом проекте есть несколько советов и приемов, поэтому давайте посмотрим, как подключить ваши ленты.
Краткое пошаговое руководство по подключению нескольких ленточных светильников
- Перед запуском отключите ленточные светильники от сети.
- Сделайте правильные замеры. Как говорится, «семь раз отмерь, один раз отрежь».
- Решите, нужен ли вам прямой разъем или разъем под углом 90 градусов.
- Используйте стандартные ножницы для резки по заданной линии разреза медной секции. Эта медная секция находится на полосе света через каждые несколько дюймов.
- В каждой секции световой полосы должно быть равное количество оставшихся медных секций. Это необходимо для того, чтобы контакты разъема работали.
- Приготовьте маленькое пластиковое соединение без зазоров или перемычек и отклейте всю клейкую подложку, чтобы обеспечить чистое соединение.
- Аккуратно вставьте каждую секцию световой полосы в разъем.
- Используйте небольшие зажимы на разъеме, чтобы защелкнуть полоски на месте.
- Убедитесь, что обе стороны полосы света направлены правильно. Полярность должна быть правильной для прохождения напряжения.
- Подсоедините ленточные светильники и проверьте наличие света с обеих сторон соединения.
- Если у вас нет света на новой секции полосы света, проверьте полярность и при необходимости поменяйте местами полосу света.
*Профессиональная насадка Полезно использовать ту же марку ленточных светильников. Таким образом, вы можете обеспечить совместимость с каждой лентой, блоком управления и источником питания.
Как соединить светодиодные ленты
Существует два основных способа соединения светодиодных лент. Они состоят из штыревого соединителя без зазоров и соединителя-перемычки. Каждый из них позволяет соединить две секции низковольтных лент без пайки.
Наряду с разъемом без зазоров и перемычкой вам может понадобиться угловой разъем для поворота на 90 градусов . Вы также можете использовать Т-образный соединитель, чтобы ваши полосы света шли в нескольких направлениях.
Штыревые соединители без зазоров
Использование штыревых соединителей без зазоров позволяет обеспечить непрерывную работу светодиодов без появления больших зазоров.
Светодиодные ленты каждой марки и стиля могут иметь разное количество контактов. Большинство 4-контактных разъемов, но вы можете встретить 2 пин и 5 пин тоже.
Еще одно замечание, на которое следует обратить внимание, это размер ширины вашей полосы света . Большинство из них будут 3/8″ или 10 мм, но обратитесь к спецификациям брендов, чтобы узнать размер ваших ленточных светильников.
Wenhsin — 4-контактные разъемы для светодиодных лент RGB
Соедините несколько секций ленточных светильников с помощью 4-контактных защелок без пайки.
Проверить цену
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
Соединители соединительных шнуров
Эти гибкие соединительные шнуры делают то же самое, что и штыревые соединения без зазоров, но они обеспечивают небольшой проводной зазор между секциями световой полосы.
Эти зазоры идеально подходят для угловых поворотов или для небольших зазоров под кухонными шкафами.
JACKYLED — 5-дюймовые 4-контактные удлинительные разъемы для светодиодных лент
Стандартные удлинительные соединения между полосами без пайки шириной 3/8 дюйма (10 мм). Может использоваться с 4-штырьковой лентой с RGB-подсветкой.
Проверить цену
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам
Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!
2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент
Небольшие медные секции по всей светодиодной ленте могут иметь различное количество.
Обычно представляет собой полосу света. Например, у вас может быть RGB, RGBW или просто теплый белый 12 В. Эти варианты работают с 4-контактными, 5-контактными и 2-контактными разъемами.
Это может сделать или разрушить ваш проект стрип-света. Если вы в конечном итоге получите неправильное количество контактов в своих разъемах, вы не получите идеального результата.
Где резать светодиодные ленты
Рулон или секция вашей светодиодной ленты будут иметь маркировку медных секций через каждые несколько дюймов внутри ленты.
Именно на этих маленьких медных участках вы будете резать ножницами. Имейте в виду, что вам потребуется одинаковое количество меди на обеих секциях, чтобы повторно соединить их позже. Крайне важно сделать чистый разрез по отмеченной медной линии.
Светодиодные ленты, которые нельзя разрезать (RGBIC)
Не все светодиодные ленты можно разрезать. В первую очередь это полосы RGBIC.
Чем отличаются эти конкретные огни? Технология RGBIC позволяет световым лентам одновременно отображать несколько цветов.
Они делают это через Независимый контроль.
В этих продуктах используются чипы для изменения цвета, которые используют весь рулон. После разрезания он ставит под угрозу всю полосу и может повредить ее.
Лучший выбор
Govee H61251 — светодиодная лента RGBIC с изменением цвета
Сегментированное управление цветом, использование с приложением Govee Home, управление с помощью Voice + App + Control Box, 15 сегментированных световых секций и 16 миллионов цветов.
Проверить цену
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
Похожие статьи…
Какая двухсторонняя лента лучше всего подходит для светодиодной ленты
Светодиодная лента свисает или падает? Использование двусторонней ленты — это то, что вы можете быстро добавить, чтобы получить душевное спокойствие и долговечную ленту светодиодной подсветки.
Лучшие светодиодные светильники для вашей спальни в 2023 году
Зажги! Так легко добавить удивительные огни в вашу комнату. Вам нужен цвет, диммирование, таймеры и что-то простое в установке? Я понял тебя…
9 лучших беспроводных светодиодных светильников для дома
Это правда, не все лампочки должны иметь провода! Вот полное руководство по беспроводным светодиодным светильникам для дома и лучшим вариантам, доступным на сегодняшний день.
Как правильно починить светодиодную ленту
Не знаете, что не так с фарами, когда они не загораются? Вот некоторые из наиболее распространенных причин этой проблемы и способы ее устранения.
Как заставить светодиодную ленту выглядеть непрерывной
Не позволяйте зазорам между светодиодными лентами испортить внешний вид вашего помещения. Узнайте, как вы можете скрыть эти уродливые участки с помощью простых самодельных исправлений!
5 простых шагов, чтобы добавить светодиодную подсветку за телевизором
Превратите свою гостиную в настоящий кинотеатр с телевизором с подсветкой.
Это проще, чем вы думаете…
7 вещей, которые нужно знать перед покупкой и установкой 12-вольтовых светодиодных лент
Гибкие светодиодные ленты используются во всем мире в различных промышленных, коммерческих и жилых проектах. Освещение светодиодной лентой популярно среди многих архитекторов и дизайнеров по свету из-за повышения эффективности, цветовых вариантов и яркости. Самым большим преимуществом является простота их установки. Их гибкость, низкопрофильность и полезные аксессуары делают их самыми популярными светодиодными лентами для домашних мастеров. С помощью этих светодиодных лент домовладелец может проектировать как профессионал с нужными материалами и всего за час или два.
Существует множество вариантов светодиодных лент без единого стандарта «один размер подходит всем». Это руководство по ресурсам светодиодных лент научит новичков и экспертов тому, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.
Это руководство научит как новичков, так и экспертов находить лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.
Светодиодные ленты: что делает их такими особенными?
Светодиодные ленты, также известные как светодиодные ленты или светодиодные ленты, известны своим компактным размером и гибкостью. Эффективные светодиоды размещаются на печатной плате шириной 10 мм и предлагаются длиной от 3 футов до 16,4 футов. Гибкие светодиодные ленты имеют множество особенностей, которые упрощают их использование в различных ситуациях:
Нарезка по размеру – Резка светодиодных лент очень проста благодаря линиям разреза вдоль лент. В каждой точке разреза имеется черная линия с медными контактными площадками, расположенными по бокам. Благодаря медным контактным площадкам для пайки каждый кусок полосы можно адресовать даже после того, как он был отрезан.
Это позволяет соединить светодиодные ленты вместе или подключить ленту в другом месте вашего дома.
Гибкая светодиодная лента с клеем – Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая лента имеет отслаивающуюся подложку, которая обнажает клей 3M, что упрощает установку методом «отклей и приклей».
Водонепроницаемый или не водонепроницаемый – Светодиодные ленты не ограничиваются внутренними проектами. Водонепроницаемые светодиодные ленты имеют класс защиты IP65 и изготовлены из силиконовой смолы, которая защищает компоненты ленты от пыли и влаги. Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.
Светодиодные лампы на 12 В – Для работы светодиодных лент необходимо питание 12 В постоянного тока. Для домашнего использования потребуется трансформатор переменного/постоянного тока, но это сделает проводку полос по дому намного безопаснее.
Батареи также выдают мощность постоянного тока, поэтому с помощью этих гибких полос легко сделать светодиодный светильник с питанием от батарей .
7 Что нужно знать перед установкой светодиодных лент
Гибкие светодиодные ленты отлично подходят для всех видов проектов, но иногда трудно понять, с чего начать. Следуйте этому руководству из 7 шагов, если вы застряли, не зная, с чего начать. В руководстве показаны различные варианты светодиодных лент, а также то, что нужно запланировать, чтобы сделать светодиодную ленту для домашнего освещения успешной!
Плотность светодиодной ленты = яркость
Плотность светодиодной ленты означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Лента стандартной плотности имеет 30 светодиодов на квадратный метр, а полоса высокой плотности — 60 светодиодов на квадратный метр. Полоска с более высокой плотностью соответствует более высокому качеству и более яркому свету.
В таблице ниже показаны различия между стандартной и высокой плотностью полос. Обратите внимание на выходы Lumen, а также на различия в длине среза и максимальной длине цикла для каждого из них.
| Плотность | Количество светодиодов | Люмен | Мощность 9 0050 (на катушку) | Разрезаемый | Макс. Запуск |
| Подставка. (SD) | 30/метр | 540/метр | 27 Вт | Каждые 4 дюйма | 32,8 фута. |
| Высокий (HD) | 60/метр | 1080/M | 40 Вт | Каждые 2 дюйма | 16,4 фута. |
Люмен — это единица измерения яркости, воспринимаемая человеческим глазом. Благодаря лампам накаливания большинство из нас использует ватты для измерения яркости света. Для светодиодов люмены являются новым стандартом для описания светоотдачи.
Световой поток является одной из наиболее важных частей при выборе светодиодных лент, так как он определяет тип света, который вы получите.
Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полосы обозначены как люмены на метр. Чтобы узнать общий выходной сигнал в люменах, просто узнайте, сколько метров вы будете использовать.
Световой поток является одним из наиболее важных аспектов при выборе светодиодных лент, так как он определяет тип света, который вы получите.
Различные проекты требуют определенного уровня яркости для достижения своей цели. Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям к световому потоку:
- Акцентное или декоративное освещение — 100–300 люмен/фут.
- Освещение под шкафом – 175–360 люмен/фут.
- Рабочее освещение с большим расстоянием от источника — 300–450 люмен/фут.
- Спальня, освещение бухты – 180-500 люмен/фут.
Цвет: многоцветный RGB, УФ, цветной, белый Диапазон CCT
Цвет светодиодной ленты зависит от личных предпочтений. Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Ленточные RGB-светильники — это полосы, меняющие цвет, которые отлично подходят для акцентного освещения по всему дому. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для создания множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела затемнения этого руководства.
Доступны ультрафиолетовые (УФ) версии полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!
Полоски также доступны в одном цвете: красном, зеленом, синем, желтом и белом (3000-6500K CCT).
CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (К).
Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Посмотрите на фотографии ниже для справки. Теплый белый — это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере того, как мы увеличиваем градусы Кельвина, цвет меняется с желтого на не совсем белый, на естественный белый, а затем на голубовато-белый, который известен как холодный белый.
Итак, какой цвет мне выбрать? Посмотрите на комнату внизу с теплыми белыми, нейтральными белыми и холодными белыми полосами. Заметили, как цветовая температура световой ленты влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений, общего стиля и ощущения, которое вы хотите, чтобы комната излучала.
Теплый белый создает уютную атмосферу. Обычно используется в помещениях, где все собираются в гости или для отдыха (гостиные, спальни, столовые и т. д.).
Нейтральный или натуральный белый создает эффект естественного дневного света.
Это самая продаваемая лента, поскольку она имитирует естественный свет и ее удобно использовать в любом месте дома. Это наша самая популярная лента для светодиодного освещения под шкафами.
Холодный белый дополняет современные и современные стили, придавая яркий, свежий блеск. Холодный белый отлично подходит для рабочего освещения, так как дает более яркий и сфокусированный свет. Яркие холодные цвета чаще всего используются в ванных комнатах, кухнях и рабочих помещениях.
Длина полосы
Лучше всего описать весь проект, чтобы увидеть, сколько метров полосы вы будете использовать. Это дает вам представление о том, что купить и сколько это стоит. Светодиодные ленты доступны в 3ft. увеличивается до полного барабана (16,4 фута). Важно выяснить, хотите ли вы приобрести рулоны длины и обрезать их по размеру, или было бы выгодно иметь уже нарезанные для вас меньшие длины.
На этом этапе нарисуйте свой проект. Спланируйте, где нужны полосы света, как они будут подключены, и будут ли они все подключаться к одному и тому же источнику питания или иметь отдельные источники питания.
Этот шаг очень помогает, когда вы продвигаетесь через следующие несколько шагов.
Мощность и питание светодиодной ленты
Какой тип питания требуется светодиодной ленте? Для светодиодных лент всегда требуется входное напряжение 12 В постоянного тока.
Это самая простая часть, следующим шагом будет определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.
Подробная таблица мощности светодиодных лент на 12 В
| Длина (футы) | Длина (метры) | 30 светодиодов/м Мощность | 60 светодиодов/м Мощность |
| 1 9022 1 | 0,3048 | 2,4 | 4,8 |
| 2 | 0,6096 | 4,8 | 9,6 |
| 3 | 0,9144 | 7,2 | 14,4 |
| 6 9 0221 | 1,8288 | 12,15 | 20,8 |
| 9 | 2,7432 | 17,1 | 27,2 |
| 12 | 3,6576 | 22,05 | 33,6 | 9 0245
| 16,4 (полная катушка) | 5 | 27 | 40 |
Если вы используете более одного блок питания просто обратите внимание на длину полоски, которая будет отходить от каждого блока питания, чтобы определить размер блока питания, который вам нужен.
Блок питания для светодиодов Варианты:
- Подключаемый адаптер — подключайте прямо к стене для питания светодиодных лент.
- Блоки питания с фиксированным кабелем. Прокладывайте провода напрямую между проводкой сетевого напряжения и светодиодными лентами.
- Блок питания с регулируемой яркостью. Хотите регулировать яркость от обычного бытового диммера, такого как Lutron или Leviton? Это силовой вариант для вас!
- Аккумуляторы. Найдите аккумуляторный блок на 12 В или используйте держатель для 8-элементного аккумулятора.
Проводка и подключение светодиодных лент
Здесь приведенный выше эскиз пригодится, чтобы начать думать о том, где вы будете размещать все ленты. Планировалось ли в конечном итоге запустить все ленты вместе? Если общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам потребуется проложить параллельные провода от источника питания к отдельным полосам.
Как видно из нашего эскиза, иногда вам может понадобиться подключить разветвители, идущие с разных сторон, к одному общему блоку питания. В этом случае вы уже будете использовать параллельные провода.
Подключение светодиодных лент, когда вы имеете дело с несколькими катушками лент, может быть сложной задачей, но у нас есть руководство по питанию и подключению , которому вы можете следовать, чтобы составить схему установки светодиодной ленты.
Электроустановочные изделия: разъемы и разветвители для светодиодных лент
Подключение светодиодных лент необходимо для любого проекта. У нас есть несколько полезных аксессуаров и руководств для завершения любого подключения светодиодной ленты.
Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке, рекомендуемый провод для полос можно найти здесь.
Как соединить светодиодные ленты без пайки? Наши соединители EZ Click Strip прекрасно подходят для соединения лент встык, заполнения зазоров между светодиодными лентами или обхода узких углов.
Наше полное руководство по разъемам для светодиодных лент показывает, как использовать их для создания соединений, которые пригодятся для любого проекта с лентой.
Как подключить несколько светодиодных лент к одному источнику питания? Разветвители светодиодных лент позволяют легко подключить несколько лент к одному источнику питания! Разделители полос доступны с 2, 3 или 4 выходными каналами.
Диммирование светодиодных лент
Светодиодные ленты обычно регулируются встроенными диммерами с широтно-импульсной модуляцией. Эти диммеры подключаются к 12-вольтовой стороне системы и подключаются между полосами, как показано на рисунке.
ШИМ-диммеры популярны, поскольку они могут работать с любым трансформатором или аккумулятором, им не нужен источник питания, который указан как диммируемый. ШИМ-затемнение обеспечивает плавное управление от самых тусклых до самых ярких настроек. Они доступны по цене и просты в установке, что делает их лучшим вариантом для диммирования светодиодных лент.
Эти простые диммеры доступны как с WiFi, так и с дистанционным управлением. Диммеры, совместимые с WiFi, работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa).
У некоторых домовладельцев уже есть центральная система затемнения для своих помещений. В этих случаях владелец хочет управлять освещением с помощью уже имеющихся диммеров переменного тока. Если вы хотите использовать такой диммер переменного тока, вам понадобится блок питания с регулируемой яркостью, как описано здесь.
Контроллеры RGB (WiFi / Remote / Bluetooth) — если у вас есть светодиодная лента RGB, меняющая цвет, вам НЕОБХОДИМ 3-канальный контроллер RGB. Эти контроллеры управляют красным, зеленым и синим каналами для смешивания цветов и создания эффектов изменения цвета полосы. Без этого блока ваши светодиодные ленты RGB не будут работать правильно, поэтому всегда не забывайте покупать их, если вы используете многоцветные светодиодные ленты.
Монтаж светодиодных лент
Клей на светодиодных лентах очень удобен при монтаже, но иногда желать большего не приходится. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и со временем может потребовать усиления. В таких ситуациях используйте один из следующих способов:
- Дополнительная клейкая лента — лента 3M, которую вы наклеиваете на поверхность перед полосой, чтобы удвоить сцепление.
- Монтажные зажимы для светодиодных лент — монтажные кронштейны для лент
Монтажная шина — еще один отличный вариант для тех, кто хочет получить профессиональную отделку. Эти алюминиевые профили вмещают ваши световые полосы и имеют все необходимое для монтажа. Светодиодные ленты приклеиваются к нижней части направляющей с линзой, защищенной от УФ-излучения, которая скользит поверху, рассеивая свет.
Следуйте этому руководству, чтобы правильно установить светодиодные ленты!
Ознакомьтесь с нашей новейшей светодиодной лентой
С тех пор, как был написан этот пост, мы выпустили очень новую технологию светодиодных лент, называемую светодиодными лентами COB.
