Как подключить трехфазный автомат: пошаговая инструкция по монтажу и схема подключения

Как правильно выбрать трехфазный автомат. Какие бывают схемы подключения трехфазного автомата. Как установить трехфазный автомат в электрощит. На что обратить внимание при монтаже трехфазного автомата.

Выбор трехфазного автоматического выключателя

При выборе трехфазного автоматического выключателя необходимо учитывать следующие основные параметры:

• Номинальный ток — должен соответствовать максимальной нагрузке защищаемой цепи
• Номинальное напряжение — как правило 380/400 В для трехфазных сетей
• Отключающая способность — способность отключать токи короткого замыкания
• Тип характеристики срабатывания — B, C или D в зависимости от типа нагрузки
• Количество полюсов — для трехфазных цепей используются 3-х или 4-х полюсные автоматы

Важно правильно подобрать номинальный ток автомата. Он должен быть немного больше максимального рабочего тока защищаемой цепи, но меньше допустимого длительного тока проводов.

Схемы подключения трехфазного автомата

Существует несколько основных схем подключения трехфазного автоматического выключателя:

1. Подключение в трехпроводной сети без нейтрали

В данной схеме используется трехполюсный автомат. Три фазных провода подключаются к входным клеммам автомата. Выходные клеммы соединяются с нагрузкой.

2. Подключение в четырехпроводной сети с нейтралью

Применяется четырехполюсный автомат. Три фазы и нейтраль подключаются к входным клеммам. На выходе также четыре провода — три фазы и нейтраль.

3. Подключение с дополнительным УЗО

После автоматического выключателя устанавливается УЗО для защиты от утечек тока. Фазные провода проходят через УЗО, нейтраль подключается напрямую.

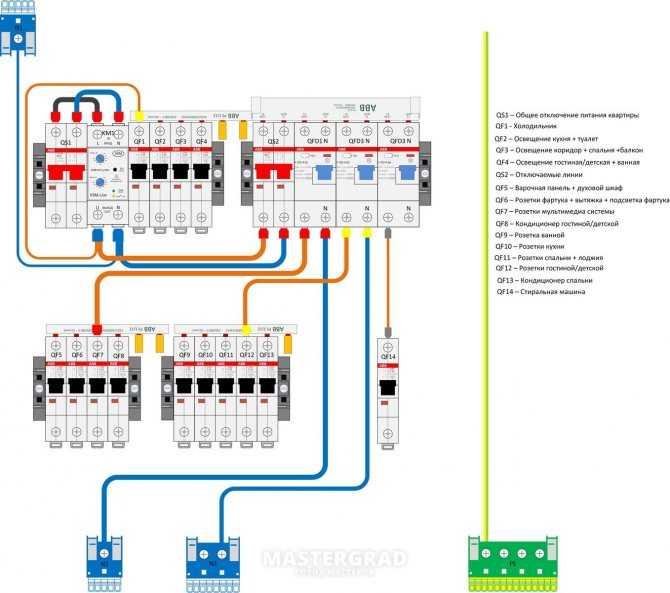

Порядок монтажа трехфазного автомата в электрощите

Установка трехфазного автоматического выключателя в электрощит производится в следующем порядке:

1. Обесточить щит, проверить отсутствие напряжения
2. Закрепить автомат на DIN-рейке в щите
3. Подключить входящие провода к верхним клеммам автомата
4. Присоединить отходящие провода к нижним клеммам
5. Проверить надежность всех соединений
6. Установить защитную крышку на клеммы автомата
7. Подать напряжение и проверить работоспособность

Особенности подключения трехфазного автомата

При монтаже трехфазного автоматического выключателя важно соблюдать следующие правила:

• Строго соблюдать фазировку при подключении проводов
• Использовать наконечники на проводах для надежного контакта
• Не превышать момент затяжки винтовых клемм
• Обеспечить достаточное сечение проводов
• Правильно выбрать номинал автомата по току

Соблюдение этих требований обеспечит надежную и безопасную работу трехфазного автоматического выключателя в системе электроснабжения.

Подключение трехфазного оборудования через автомат

При подключении мощных трехфазных потребителей через автоматический выключатель необходимо учитывать следующие моменты:

• Номинал автомата должен соответствовать мощности оборудования
• Для двигателей выбирается автомат с характеристикой D
• Обязательно использование УЗО для влажных помещений
• Применение контакторов для коммутации больших токов
• Установка дополнительной защиты от перегрузки

Правильный выбор и подключение автомата защитит дорогостоящее трехфазное оборудование от перегрузок и коротких замыканий.

Проверка работоспособности трехфазного автомата

После монтажа трехфазного автоматического выключателя необходимо выполнить его проверку:

1. Измерить напряжение на входе автомата
2. Проверить срабатывание автомата тестовой кнопкой
3. Измерить сопротивление изоляции отходящих линий
4. Проверить работу автомата под нагрузкой
5. Измерить токи по фазам при номинальной нагрузке

Тщательная проверка после монтажа позволит убедиться в правильности подключения и настройки трехфазного автоматического выключателя.

Техника безопасности при работе с трехфазным автоматом

При монтаже и обслуживании трехфазных автоматических выключателей необходимо соблюдать следующие правила безопасности:

• Работы проводить только при снятом напряжении
• Использовать инструмент с изолированными рукоятками
• Применять средства индивидуальной защиты
• Проверять отсутствие напряжения указателем
• Не прикасаться к оголенным токоведущим частям

Строгое соблюдение техники безопасности — обязательное условие при любых работах с трехфазными автоматическими выключателями и другим электрооборудованием.

Как подключить автоматический выключатель

Опубликовано: 20.03.2016

Содержание

1. Подключение автоматических выключателей
2. Подключения автоматов в однофазной сети
3. Подключение автоматов в трехфазной сети
4. Подключение проводов к автомату

Подключение автоматических выключателей

Подключения автоматов в однофазной сети

Вариант установки автоматических выключателей зависит от выбранной одно или трехфазной сети.

Для однофазной сети используются одно или двухполюсные автоматы, для трехфазной сети используют трех или четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.

Механизм защиты соединен в одну систему через специальные соединения. Например, при отключении сети одного полюса автомата при перегрузке или к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при аварии автомат отключает фазу.

Этот вариант подключения автомата пригоден для сети системы TN-C, где нулевой провод подключается отдельно, через нулевую шину. Если в доме используется система TN-S, то ввод выполняется тремя проводами, фаза, ноль — синий провод и  желто-зеленый провод PEN защитного заземления.

Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C  все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN, три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Подключение проводов к автомату

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 миллиметров на один однополюсный автомат. При монтаже кабеля с него снимается внешняя изоляция на 10 — 15 см для улучшения гибкости проводов и удобства монтажа.

Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтовые соединения автомата не нужно во избежании перекоса его механизмов. При установке проводов в клеммы автомата следите, чтобы под контакты не попала изоляция проводов. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.

Монтажная соединительная шина для автоматов

Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответствующего размера. В электрощите, где установлены несколько автоматов в ряд, удобно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут необходимой длины, и устанавливают в нужной последовательности вместо проволочных перемычек.





Помогла вам статья?

особенности конструкции и сферы применения

Трехполюсный автоматический выключатель обладает теми же свойствами, что и однополюсный. Однако автомат на 3 фазы предназначен для защиты дорогостоящего промышленного оборудования. Поэтому к его подбору по серии и характеристикам необходимо подходить с особой ответственностью.

Содержание

• Что такое автоматический выключатель
• Строение и принцип работы трехполюсного автомата
  • Внутреннее устройство
  • Внешние элементы
• Основные технические параметры
• Номинальная отключающая способность
• Время срабатывания автомата
• Распространенные серии автоматических выключателей
  • Серия АЕ
  • Серия АП
  • Серия АВМ
  • Серия ВА
• Сферы применения

Что такое автоматический выключатель

Автоматический выключатель — это устройство, предназначенное для защиты проводки от токов короткого замыкания и перегрузки. Подобные аппараты устанавливаются на электрическом вводе в любую квартиру или электроустановку. Их использование является обязательным по правилам ПУЭ.

Вводной автомат в электрощите

Выдержка из ПУЭ (пункт 3.1.5). «В качестве аппаратов защиты должны применяться автоматические выключатели или предохранители. Для обеспечения требований быстродействия, чувствительности или селективности допускается при необходимости применение устройств защиты с использованием выносных реле…».

По числу полюсов силовой цепи выделяют автоматические выключатели следующих типов:

• однополюсные:
• двухполюсные;
• трехполюсные;
• четырехполюсные.

В квартирной однофазной проводке применяются автоматы на 1 или 2 полюса. К ним подключается 1 фазный и 1 нулевой провод. Более мощные потребители электроэнергии (производственные станки, двигатели лифтов, насосы водоснабжения) нуждаются в трехфазном питании. Для их защиты применяются трехполюсные автоматы, к которым подключается 3 фазных провода.

Строение и принцип работы трехполюсного автомата

Автоматический выключатель на 3 полюса состоит из 3 однополюсных устройств, помещенных в один корпус и имеющих общий рычаг включения. Внутри устройства защиты имеется электромагнитный и тепловой расцепители.

Внутреннее устройство

Электромагнитный расцепитель мгновенно срабатывает на токи короткого замыкания. По принципу действия он напоминает обычный электромагнит. Если через автомат протекает ток КЗ, то электромагнитный расцепитель притягивает якорь и приводит в движение механику автомата. Она и размыкает контакты силовых цепей.

Конструкция автомата защиты

Тепловой расцепитель похож на деформирующуюся от нагрева биметаллическую пластину. Он характеризуется медленным срабатыванием. Для выключения автомата по тепловому расцепителю необходимо время, чтобы он прогрелся до нужной температуры. Тепло для нагрева берется от тока перегрузки, протекающего через автомат. Нечто подобное имеется в термостатах утюгов и кнопках чайников.

Внутри дифференциальных автоматов имеется дополнительный узел — датчик тока. Он предназначен для сравнения токов, протекающих по фазам. Этот элемент конструкции позволяет диф автомату отключаться при пропаже напряжения в одной из фаз. Данная функция особенно важна для защиты электрических двигателей.

Важно! Если у вас без очевидной перегрузки срабатывает автомат, то следует обратить внимание на надежность его подключения. Часто плохой незатянутый контакт приводит к нагреву автомата. А нагрев — к непроизвольным срабатываниям теплового расцепителя.

В мощных трехполюсных автоматах имеются дугогасительные камеры. Они предназначены для максимально быстрого прерывания дуги, образующейся между контактами в момент размыкания цепи. Применение дугогасительных камер существенно продлевает срок эксплуатации прибора. Благодаря им контакты выгорают гораздо медленнее.

Внешние элементы

Снаружи устройство имеет стандартную для защитных аппаратов конструкцию. Сверху находятся 3 винтовых клеммы для подключения приходящих проводов. Снизу аналогичные винтовые контакты, но для отходящей линии. Между ними находится рычаг включения и отключения. Многие трехполюсные автоматы оснащены указателем состояния. Красный флажок или символ «1» — автомат включен. Зеленый или «0» — выключен. На корпусе прибора указываются основные электрические параметры: номинальный ток и временная характеристика.

Дополнительная информация. Конструкция некоторых моделей автоматов предполагает использование ручки, напоминающей ту, что устанавливается на двери. Такая ручка приобретается по желанию покупателя. Ее поворот включает или выключает защитное устройство.

Основные технические параметры

Технические характеристики учитываются при выборе и подключении автомата. Основные из них нанесены на корпус устройства. Там же часто имеется и обозначение на схеме прибора. Из характеристик выделяются следующие:

1. Времятоковая характеристика.
   Указывается в виде буквы B, C или D. Реже встречаются автоматы с характеристиками L, Z и K.
2. Номинальный ток. Число, указываемое после временной характеристики.
3. Рабочее напряжение. Обычно составляет более 400 В.
4. Предельный ток короткого замыкания. Большое число порядка 1-35 кА. Максимальный ток КЗ, который способен выдержать автомат без разрушения.

Номинальная отключающая способность

В момент короткого замыкания токи, протекающие через трехполюсный автомат, способны достигать значений в сотни и тысячи ампер. Их величина зависит от толщины (сопротивления) вводных кабелей и расстояния до трансформаторной подстанции. Автомат должен успешно переносить подобные перегрузки и сохранять работоспособность.

Номинальная отключающая способность или предельный ток КЗ показывает, какую величину тока способен выдержать аппарат защиты без расплавления контактов. По этому признаку трехполюсные автоматы принято разделять на следующие категории:

• 4,5 кА — применяются для защиты линий, питающих частные дома и объекты;
• 6 кА — защита кабелей в общественных местах;
• 10 кА — производственные электроустановки, расположенные близко к подстанциям.

Время срабатывания автомата

Времятоковая характеристика указывает на зависимость времени срабатывания автомата от величины тока перегрузки. Например, при превышении номинального тока в 1,5 раза выключатель сработает через 1 час. При превышении тока в 2 раза — через 10 минут. А при трехкратном превышении — через 1 минуту (все цифры сугубо для понимания термина). Задержка срабатывания обусловлена тем, что тепловому расцепителю необходимо время на прогрев.

Наиболее распространены трехфазные автоматы с характеристиками типа B, C и D. В таблице приведены токи их мгновенного срабатывания. In — номинальный ток прибора.

Времятоковая характеристика	Ток мгновенного срабатывания	Основные сферы применения
B	3-5 In	Линии, имеющие большую длину и сети освещения
C	5-10 In	Розетки и приборы с малыми пусковыми токами
D	10-20 In	Трансформаторы и потребители с большими пусковыми токами

Дополнительная информация. Для электрических двигателей и трансформаторов характерны скачки тока при запуске. В момент включения эти агрегаты способны потреблять пусковые токи в десятки раз большие, чем в нормальной работе.

Распространенные серии автоматических выключателей

Серия автоматического выключателя определяет эксплуатационные характеристики. Традиционно в промышленных и бытовых электроустановках принято использовать устройства 4 серий:

• АЕ;
• АП;
• АВМ;
• ВА.

Серия АЕ

Применяются в электроустановках напряжением до 660 В переменного тока. Рабочая частота аппаратов защиты серии АЕ составляет стандартные 50-60 Гц. Предназначены для эксплуатации в промышленных и бытовых условиях. Внешне имеют черный карболитовый корпус. Серия отличается надежностью. Многие выключатели АЕ до сих пор исправно служат с советских времен.

Выключатель-автомат малогабаритный АЕ 2046М

Серия АП

Данные приборы защиты в среде электромонтеров имеют неформальное название «апэшка». Их отличает нестандартный внешний вид. Вместо привычного рычага имеются две кнопки. Черная или серая — включает автомат, красная — выключает.

Серия АП подходит для защиты сетей переменного тока с напряжением до 550 В. Данная модель допускает многократное переключение в течение дня. Поэтому ее часто применяют в качестве обыкновенного выключателя для света или двигателя вытяжки.

Серия АВМ

Мощные автоматические выключатели, рассчитанные на работу в силовых электроустановках с номинальными токами до 2 кА. АВМ применяется в сетях напряжением до 500 В. Допустимо использование в цепях постоянного тока напряжением до 440 В.

Данная серия не подходит для установок, характеризующихся частыми короткими замыканиями. В ручном режиме их допустимо переключать до 6 раз в сутки. Взамен они хорошо справляются с недопустимыми перегрузками.

Серия ВА

Автоматические выключатели воздушного исполнения. Позволяют подключить потребитель с током до 6,3 кА. Основные области применения — промышленные объекты. Рабочее напряжение составляет 660 В переменного тока.

Сферы применения

Автоматические выключатели на 3 фазы применяются везде, где есть трехфазное электропитание. Подключение потребителей без этих защитных устройств является грубым нарушением правил устройства электроустановок. Перечислять все примеры использования трехфазных автоматов бессмысленно. Их слишком много. Поэтому ниже приведены электрические аппараты, которые защищаются трехфазными автоматами, но в какой-то степени встречаются в жизни каждого человека:

• сети уличного освещения;
• трехфазные асинхронные двигатели лифтового оборудования;
• вводные распределительные устройства жилых зданий;
• защита двигателей детских аттракционов;
• двигатели насосных станций, качающих воду в жилые дома;
• насосы, откачивающие канализационные воды, защищаются трехфазными автоматами.

Трехполюсные автоматические выключатели используются повсеместно.

Их применение обязательно везде, где имеется питание от 3 фаз. Трехполюсные устройства защиты почти ничем не отличаются от однополюсных. Отличия кроются лишь в количестве защищаемых фаз, максимальных рабочих токах и габаритных размерах.

При подключении трехполюсника необходимо учесть его временную характеристику и номинальный ток. Эти параметры указаны на корпусе защитного прибора. Также следует обратить внимание на серию автомата. Она определяется, исходя из условий будущей эксплуатации, то есть, как часто прибору предстоит срабатывать от КЗ, сколько раз в сутки его будут переключать руками.

Подключение трехфазного оборудования

Трехфазная электроэнергия является распространенным методом производства, передачи и распределения электроэнергии переменного тока. Это тип многофазной системы, который является наиболее распространенным методом, используемым сетями по всему миру для передачи электроэнергии. Он также используется для питания больших двигателей и других тяжелых нагрузок. Трехфазная система, как правило, более экономична, чем другие, поскольку в ней используется меньше материала проводника для передачи электроэнергии, чем в эквивалентных однофазных или двухфазных системах при том же напряжении. Трехфазная система была введена и запатентована Николой Теслой в период с 1887 по 1888 год.0003

В трехфазной системе по трем проводникам протекает три переменных тока (одной и той же частоты), мгновенные пиковые значения которых достигаются в разное время. Принимая за эталон один проводник, два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между фазами обеспечивает постоянную передачу мощности в каждом цикле тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, но при этом поддерживает однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение между фазами).

Трехфазный ток обладает свойствами, которые делают его очень востребованным в системах электроснабжения:

Фазные токи имеют тенденцию компенсировать друг друга, суммируясь с нулем в случае линейной сбалансированной нагрузки. Это позволяет исключить или уменьшить размер нейтрального проводника; все фазные проводники пропускают один и тот же ток и поэтому могут быть одинакового размера для сбалансированной нагрузки.

Передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает уменьшить вибрации генератора и двигателя.

Трехфазные системы могут создавать магнитное поле, которое вращается в заданном направлении, что упрощает конструкцию электродвигателей.

Именно по этой причине он так часто используется в коммерческой и промышленной недвижимости. Будь то ваш местный гараж, магазин, фабрика или офисный блок, вы чаще всего найдете 3-фазное питание 415 вольт. При работе с этой системой необходимо соблюдать особую осторожность, так как поражение электрическим током от 415 вольт довольно часто может привести к летальному исходу, тогда как 230/240 вольт, без защиты УЗО, в большинстве случаев просто даст вам жесткий ремень.

Третий — самый низкий фазовый порядок, демонстрирующий все эти свойства.

Три фазы обычно обозначаются цветами, которые различаются в зависимости от страны, но в Великобритании они выглядят следующим образом.

	L1	L2	Л3	Нейтральный	Земля / Земля
Великобритания до апреля 2006 г.	Красный	Желтый	Синий	Черный	Зеленый/Желтый
Великобритания с апреля 2006 г.	Коричневый	Черный	Серый	Синий	Зеленый/Желтый

У нас работают надежные профессионалы, обученные устранять все аспекты электрических неисправностей. AA Electrical Services является авторитетной компанией по установке, ремонту и техническому обслуживанию, охватывающей юго-восточный регион. Наша команда электриков обеспечит вам техническое обслуживание вашей электроустановки и приборов, а также быстрое и надежное аварийное обслуживание. В соответствии с действующими британскими стандартами наши инженеры-электрики зарегистрированы в NICEIC, аккредитованы по части P и сертифицированы в соответствии со стандартом 17-го издания, сертифицированным Институтом инженеров-электриков (IEE). Это позволяет нам предлагать вам профессиональные услуги на самом высоком уровне.

Трехфазные электродвигатели

---

---

ЦЕЛИ

• определить для нескольких типов трехфазных асинхронных двигателей переменного тока:
• размер проводников, необходимых для трехфазного, трехпроводного ответвления цепи.
Предохранители типоразмера
• используются для обеспечения пусковой защиты.
• средства разъединения, необходимые для данного типа двигателя.
• типоразмер устройств защиты от тепловой перегрузки, необходимых для работы при перегрузке по току защита. размер главного фидера к моторной установке.
Для основного фидера требуется защита от перегрузки по току
• .
• главный разъединитель для установки двигателя.
• используйте Национальный электротехнический кодекс.

Работа промышленного электрика требует знания Национального Требования электрических норм и правил, регулирующие установки трехфазных двигателей, и возможность применения этих требований к установкам. Элементы схемы двигателя показаны на 1.

В этом разделе описана процедура определения сечения провода и надлежащая защита от перегрузки и пуска для типичного трехфазного двигателя монтаж. Пример установки двигателя состоит из фидерной цепи питание трех ответвлений. Каждая из трех ответвленных цепей подключена к трехфазному двигателю определенной номинальной мощности. Цепь питания и ответвления имеют необходимую защиту от перегрузки по току. Национальным электротехническим кодексом.

ил. 1 Линейная схема системы управления двигателем.

НАГРУЗКА ТРЕХФАЗНОГО ДВИГАТЕЛЯ

ил. 2 Ответвительная цепь для каждого двигателя

Установка промышленного двигателя, описанная в этом примере, подключена к трехфазной трехпроводной сети 230 вольт ( 2). Загрузка этой системы состоит из следующих ветвей цепи.

1. Одна ответвленная цепь, питающая трехфазную индукционную обмотку с короткозамкнутым ротором. двигатель на 230 вольт, 28 ампер, 10 л.с., с маркировкой кодовой буквой F.

2. Одна ответвленная цепь, питающая трехфазную индукционную обмотку с короткозамкнутым ротором. двигатель на 230 вольт, 64 ампера, 25 л.с., с маркировкой кодовой буквы В.

3. Одна ответвленная цепь, которая питает трехфазный индукционный двигатель с фазным ротором. двигатель мощностью 230 вольт, 54 ампера и 20 л.с. Ток ротора при полной нагрузке составляет 60 ампер.

ОТВЕТВИТЕЛЬНАЯ ЦЕПЬ ДЛЯ КАЖДОГО ДВИГАТЕЛЯ

Значения приведены в таблицах NEC 310-16, 310-17, 310-18 и 310-19., включая примечания, должны использоваться с током кодовой книги для двигателей при определении мощности размера проводника и предохранителя.

Для каждой из трех ответвленных цепей необходимо определить три конкретных факта. составляющая нагрузку установки.

1. Размер проводников для каждой трехфазной, трехпроводной ветви схема.

2. Размер предохранителя для защиты от короткого замыкания. Предохранители защищают проводку и двигатель от любых неисправностей или коротких замыканий в проводке или обмотки двигателя.

3. Размер устройств защиты от тепловой перегрузки, используемых для защиты от перегрузки. Устройства защиты от перегрузки защищают двигатель от возможного повреждения из-за продолжительного перегрузка двигателя.

ПРИМЕЧАНИЕ. Сила тока при полной нагрузке должна быть указана на заводской табличке двигателя. только для расчета единиц тепловой перегрузки (см. статью 430-6 NEC). Другой расчеты основаны на номинальных значениях кодовой книги от 430 до 148, 149, 150.

ОТВЕТВИТЕЛЬНАЯ ЦЕПЬ 1

Первая ответвленная цепь питает трехфазный индукционный кабель с короткозамкнутым ротором. мотор. Паспортные данные этого мотора следующие:

Асинхронный двигатель с короткозамкнутым ротором
Вольт 230 Фаза 3 Кодовая буква F 10 лошадиных сил	Ампер 28 Скорость 1735 об/мин Частота 60 Гц Номинальная температура 40° Цельсия

Размер проводника

Раздел 430-22(a) Кодекса гласит, что проводники ответвления, питающие один двигатель должен иметь грузоподъемность не менее 125 процент от номинального тока двигателя при полной нагрузке. Это общее правило может быть изменены в соответствии с таблицей 430-22 (а) Исключение для некоторых специальных классификации услуг.

Следующая процедура используется для определения размера проводников ответвленной цепи, питающей двигатель мощностью 10 л.с.

а. Двигатель мощностью 10 л.с. имеет номинальный ток полной нагрузки 28 ампер. Согласно к Разделу 430-152:

28 х 125% = 35 ампер

б. Используя 35 ампер и согласно таблице 310-16, проводник надлежащего размера выбран. Этот процесс требует от электрика определения температуры номиналы каждой используемой клеммы, второй номинальный ток оборудования схема. В соответствии со статьей 110–14 (c) NEC температурный рейтинг проводник, используемый для определения амперной емкости (силы тока), не должен превышать номинальную температуру любого из соединений. Если только все окончания отмечены для более высокой температуры, колонка в 310—16 с пометкой 60°C выбирается для определения допустимой нагрузки проводника. Даже при использовании стандартного строительного провода THHN размер проводника № 8 в 60-градусная колонка.

в. Таблица C1 в разделе C NEC указывает, что 3 проводника #8 THHN будут подходит для 1/2-дюймового канала.

Асинхронный двигатель с короткозамкнутым ротором должен быть подключен непосредственно через номинальное сетевое напряжение через пускатель двигателя, подключенный к сети. ответвление, Защита от короткого замыкания и замыкания на землю для этого двигателя состоит из трех стандартные плавкие предохранители без замедления срабатывания, встроенные в защитный выключатель, расположенный на со стороны линии магнитного пускателя. Согласно разделу 430-1 09принадлежащий Код, этот переключатель должен быть переключателем цепи двигателя с номинальной мощностью в лошадиных силах, автоматический выключатель или выключатель в литом корпусе и должен быть внесен в список устройств.

ПРИМЕЧАНИЕ: Underwriters’ Laboratories, Inc. Электротехнические строительные материалы Лист утверждает, что «некоторые закрытые переключатели имеют двойную номинальную мощность, большее из которых основано на использовании предохранителей с соответствующей выдержкой времени для пусковых характеристик двигателя. Переключатели с такой мощностью рейтинги отмечены, чтобы указать на это ограничение, и тестируются на больших из двух рейтингов».

Защита цепи двигателя

Защита ответвления от короткого замыкания и замыкания на землю для трехфазной, асинхронный двигатель с короткозамкнутым ротором, обозначенный буквой F, приведен в Таблица 430-152. Для рассматриваемого двигателя ответвленной цепи 1 двигатель устройство максимального тока цепи не должно превышать 300 процентов от полной нагрузки ток двигателя (плавкие предохранители). Статья 430-52 с исключениями относится к таблице 430-152.

Плавкий предохранитель ответвленной цепи, питающей короткозамкнутый двигатель:

Так как двигатель мощностью 10 л. с. имеет номинальный ток полной нагрузки 28 ампер и при соответствующем значении из таблицы 430-152:

28 х 300%=84 ампера

Раздел 430-52 гласит, что если значения для защиты параллельных цепей устройства, как определено с использованием процентов в таблице 430-1 52, не соответствуют к стандартным размерам или рейтингам устройств, затем к следующему большему рейтингу размеров или настройку следует использовать.

Однако раздел 240-6 Кодекса указывает, что следующий более крупный стандарт размер предохранителя выше 84 ампер составляет 90 ампер. Стандартный картридж без задержки времени в качестве защиты параллельных цепей могут использоваться предохранители номиналом 90 ампер. для этой схемы двигателя.

Защита ответвленной цепи, короткого замыкания и замыкания на землю также может рассчитываться с помощью предохранителя с выдержкой времени. Ссылаясь на Таблицы 430—152, выбирается второй столбец и вычисляется 175% от 28 ампер (1,75 x 28 = 49ампер). Используется следующий больший размер: в этом примере предохранители на 50 ампер. был бы выбор. Код позволяет электрику увеличить размер взрывателя за исключениями к 430—52 с(1).

Трехполюсный, с тремя предохранителями, Защитные выключатели 230 В переменного тока
Ампер	Приблизительная номинальная мощность производителя Стандарт	Максимум
30 60 100 200 400	3 7 1/2 15 25 50	7 1/2 15* 30* 60* 100*

ил. 3 Стол для аварийных выключателей

Средства разъединения

В соответствии с таблицей для предохранительных выключателей ( 3) отключающий средством для этого 10-сильного двигателя является предохранительный выключатель мощностью 15 л.с., 100 ампер, в котором установлены предохранители на 90 ампер.

Поскольку эти защитные выключатели имеют двойной номинал, допускается установка предохранительный выключатель на 60 ампер с максимальной мощностью 15 л.с., если время задержки предохранители соответствуют пусковым характеристикам двигателя. размер предохранителей с задержкой срабатывания, установленных в защитном выключателе, зависит от желаемая степень защиты и тип обслуживания, требуемый от мотор. Предохранители с задержкой срабатывания номиналом от 35 до 60 ампер могут быть установлен в защитный выключатель.

Работающая защита от перегрузки по току

Защита от перегрузки по току состоит из трех мониторов тока, обычно тепловые, размещаются в пускателе электродвигателя через линию. (См. обратите внимание на исключение из этого утверждения после Таблицы 430-37 Кодекса.)

Раздел 430-32(a) (1) Кодекса гласит, что работающий сверхток защита (защита двигателя и ответвления от перегрузки) для двигателя должен отключаться не более чем при 125 % тока полной нагрузки (как показано на рис. на шильдике) для двигателей с заметным превышением температуры не более 40 градусов Цельсия.

Ток срабатывания тепловых блоков, используемых в качестве рабочей защиты от перегрузки по току это:

28 х 125% = 35 ампер

Когда выбранного реле перегрузки недостаточно для запуска двигателя или для переноски груза, Раздел 430-3 4 разрешает использование следующего более высокого размера или номинала, но должен срабатывать не более чем при 140 % полной нагрузки. ток двигателя.

ОТДЕЛЕНИЕ ЦЕПИ 2

Вторая ответвленная цепь питает трехфазный асинхронный двигатель с короткозамкнутым ротором. Паспортные данные этого двигателя следующие:

Асинхронный двигатель с короткозамкнутым ротором
Вольт 230 Фаза 3 Кодовая буква B	Ампер 64 Скорость 1740 об/мин Частота 60 Гц 25 лошадиных сил Номинальная температура 40 градусов Цельсия

Размер проводника

Следующая процедура используется для определения размера проводников ответвления цепи, питающей 25-сильный мотор.

а. Двигатель мощностью 25 л.с. имеет номинальный ток полной нагрузки 68 ампер (см. Табл. 430-150). (Согласно разделу 430-22(a) Кодекса, 125% необходимо для мощность):

68 х 125% = 85 ампер

б. Таблица 310-1 6 указывает, что медный провод № 3 типа TW или THHN или проводник типа THW № 3. (Предположим, что выводы выполнены при температуре 60°C).

в. Таблица C1 раздела C показывает, что три проводника № 3 TW или THW может быть установлен в 1 1/4-дюймовом кабелепроводе. Требуется 1-дюймовый канал для трех проводников THHN № 3.

ПРИМЕЧАНИЕ. Раздел 360-4F(c) Кодекса требует, чтобы проводники Размер № 4 или больше входит в корпус, изолирующий проходной изолятор или эквивалент необходимо установить на трубопровод.

Защита цепи двигателя

Асинхронный двигатель с короткозамкнутым ротором мощностью 25 л.с. Пуск от автотрансформатора. Максимальная токовая защита ответвленной цепи для этой цепи двигателя состоит из трех плавких предохранителей, расположенных в защитном выключателе, установленном на со стороны линии пускового компенсатора.

Для асинхронного двигателя с короткозамкнутым ротором, который маркируется кодовой буквой В и который используется с пусковым компенсатором, таблица 430-152 Кодекс требует, чтобы максимальная токовая защита ответвленной цепи не превышала 300 процентов тока полной нагрузки двигателя.

Защита от перегрузки по току ответвленной цепи для питания ответвленной цепи этот мотор:

Поскольку двигатель мощностью 25 л.с. имеет номинальный ток полной нагрузки 68 ампер (NEC Таблица 43 0-150),

68 х 300% = 204 ампера

Раздел 240-6 не указывает 204 ампера в качестве стандартного размера предохранителя. Тем не менее, Раздел 430-52 разрешает использование предохранителя следующего более высокого размера. если расчетный размер не является стандартным размером. В данном случае 200 ампер следует попытаться. Таким образом, можно использовать три плавких предохранителя на 200 ампер без замедления срабатывания. использоваться в качестве защиты параллельной цепи для этого двигателя.

Средства разъединения

В соответствии с таблицей для предохранительных выключателей на рис. 2 1—3 отключающий средством для двигателя мощностью 25 л.с. является предохранительный выключатель мощностью 25 л. с., 200 ампер, в котором установлены предохранители на 200 ампер.

Предохранители с задержкой срабатывания могут быть установлены в предохранительных выключателях. В этом примере 175% х 68 А = 11 9 А. Предохранители 125 являются следующим по величине размером и могут использоваться согласно исключениям к 430-52. Аварийный выключатель будет таким же размер.

Защита от перегрузки по току (двигатель и перегрузка ответвленной цепи) Защита)

Защита от перегрузки по току состоит из трех магнитных перегрузок. находится в пусковом компенсаторе. Судя по шильдику, двигатель имеет номинальный ток полной нагрузки 64 ампера. Текущая настройка Блоки магнитной перегрузки настроены на отключение в

64 x 125 % = 80 ампер (ток отключения)

ОТВОД 3

Третья ответвленная цепь питает трехфазный асинхронный двигатель с фазным ротором. Данные паспортной таблички для этого двигателя следующие:

Асинхронный двигатель с фазным ротором
Вольт 230 Фаза 3 Частота 60 Гц	Статор Ампер 54 Ротор, ток 60 20 лошадиных сил Номинальная температура 40 градусов Цельсия

Размер проводника (статор)

Следующая процедура используется для определения размера проводников ответвления цепи, питающей 20-сильный мотор.

а. Двигатель мощностью 20 л.с. имеет номинальный ток полной нагрузки 54 ампера. Согласно согласно разделу 430-22(a) NEC и таблице 430-150, 54 x 125% = 67,5 ампер

б. Таблица 310-1 6 указывает, что провод № 4 типа TW, THW, THHN (70 Ампер).

в. Таблицы C1 раздела C показывают, что три проводника № 4 TW, THW или THHN может быть установлен в 1-дюймовом кабелепроводе.

ПРИМЕЧАНИЕ. Статья 300-4F(c) требует, чтобы проводники размера № 4 или большего размера, необходимо установить изоляционную втулку или аналогичный материал. устанавливается на трубопровод.

Защита цепи двигателя

Асинхронный двигатель с фазным ротором мощностью 20 л.с. должен запускаться с помощью межлинейный магнитный выключатель двигателя. Этот пускатель двигателя применяет номинальное трехфазное напряжение на обмотку статора. Предусмотрен контроль скорости с помощью ручного контроллера барабана, используемого в роторе или во вторичном контуре. Все сопротивления регулятора включается в цепь ротора, когда двигатель запущен. В результате пусковой ток двигателя меньше, чем если бы двигатель был запущен при полном напряжении.

Защита от перегрузки по току ответвленной цепи асинхронного двигателя с фазным ротором требуется таблицей 430-152 Кодекса, не более 150 процентов рабочий ток двигателя при полной нагрузке.

Защита от перегрузки по току ответвленной цепи для питания ответвленной цепи этот мотор:

Ток полной нагрузки равен 54 ампера для двигателя с фазным ротором мощностью 20 л.с.

54 х 150% = 81 ампер

Раздел 240-6 не указывает 81 ампер в качестве стандартного размера предохранителя. Статья 430-52 позволяет следующий больший размер. А 9Следует выбрать предохранитель на 0А.

Средства разъединения

В соответствии с таблицей для предохранительных выключателей на рис. 14-3 отключающий средство для двигателя мощностью 20 л. с. — предохранительный выключатель мощностью 25 л.с., 200 ампер. Редукторы должен быть установлен в этом выключателе для размещения необходимых 90-амперных предохранителей для защиты ответвленной цепи двигателя. Из-за двойного рейтинга эти защитные выключатели, допустимо использовать 100-амперный выключатель, имеющий максимальная мощность 30 л.с. В данном случае стандарт 90 ампер без выдержки времени могут быть установлены плавкие предохранители или предохранители с задержкой срабатывания на 90 ампер.

Защита от перегрузки по току (защита двигателя от перегрузки)

Защита от перегрузки по току состоит из трех тепловых перегрузок. блоки, расположенные в проходном магнитном пускателе двигателя (кроме указано в примечании к таблице 430-3 7). Судя по табличке, двигатель имеет номинальный ток полной нагрузки 54 ампера. Рейтинг поездки ток каждого теплового блока:

54 х 125% = 67,5 ампер

Размер проводника (ротор)

Обмотка ротора асинхронного двигателя с фазным ротором мощностью 20 л. с. 60 ампер. Для определения размера окна используется следующая процедура. проводники вторичной цепи от контактных колец ротора к барабану контроллер.

а. Раздел 430-23 (a) требует, чтобы проводники, соединяющие вторичную асинхронного двигателя с фазным ротором к его контроллеру имеют токонесущую емкость не менее 125 процентов вторичного тока при полной нагрузке двигатель для непрерывной работы.

60 х 125% = 75 ампер

б. В таблице 310-1 6 указано, что несколько типов медных проводников могут следует использовать: № 3 типа TW, типа THW или типа THHN, при условии, что заделки выполнены под углом 60°.

в. Таблица C1 раздела C показывает, что три проводника № 3 TW могут быть установлен в кабелепровод диаметром 1¼ дюйма. 1¼-дюймовый канал требуется, если три Используются проводники № 3 THW. 1-дюймовый кабелепровод требуется для трех проводов No. 3 провода THHN.

ПРИМЕЧАНИЕ. Статья 300-4F(c) требует использования изолирующих втулок или эквивалентных на всех каналах, содержащих проводники размера № 4 или больше, входящие ограждения. Если резисторы установлены снаружи регулятора скорости, допустимая токовая нагрузка проводников между контроллером и резисторами должно быть не менее значений, указанных в таблице 430-23(с).

Например, ручной регулятор скорости, используемый с ротором мощностью 20 л.с. асинхронный двигатель должен использоваться для тяжелых повторно-кратковременных режимов работы. Раздел 430-23(с) требует, чтобы проводники, соединяющие резисторы с регулятором скорости иметь мощность не менее 85 процентов от номинального тока ротора.

60 х 85% = 51 ампер

Таблица 310-1 6 указывает, что 51 ампер может безопасно переноситься № 6 проволока. В результате температуры, создаваемые в месте расположения резистора являются важным соображением.

Раздел 430-32 (d) гласит, что вторичные цепи индуктора с фазным ротором двигатели, включая проводники, контроллеры и резисторы, должны рассматриваться как защита от перегрузки с помощью защиты двигателя от перегрузки по току в первичных цепях или цепях статора, поэтому защита от перегрузки по току отсутствует необходима во вторичной цепи ротора.

ГЛАВНЫЙ ПОДАЧ

Когда проводники фидера питают два или более двигателей, требуемое размер провода определяется с помощью правил Кодекса. Раздел 430-24 Кодекса гласит что фидер должен иметь мощность не менее 125 процентов от ток полной нагрузки двигателя с наивысшим номиналом в группе плюс сумма номинальных токов полной нагрузки остальных двигателей в группе. Ток полной нагрузки двигателя взят из таблицы NEC 430-150.

Двигатель с наибольшим рабочим током при полной нагрузке имеет мощность 25 л.с. Этот двигатель имеет номинальный ток полной нагрузки 68 ампер. Основной фидер размер, то в соответствии с разделом 430-24 составляет:

68 х 125% = 85 ампер

Тогда: 85 + 54 + 28 = 167 ампер.

Таблица 310-1 6 указывает, что медные проводники № 4/0 типа TW или типа THHN можно использовать при использовании 600 оконечных устройств.

Таблица C1 раздела C показывает, что можно установить три проводника № 4/0 TW. в 2-х дюймовом трубопроводе. Три проводника № 4/0 THHN могут быть установлены в 2-дюймовый трубопровод.

Защита главного фидера от короткого замыкания

Раздел 430-62 (a) гласит, что фидер, питающий двигатели, должен быть снабжен защитой от перегрузки по току. Защита фидера от перегрузки по току не должен превышать максимальный номинальный ток ответвленной цепи защитное устройство для любого двигателя группы по таблице 430-152, плюс сумма токов полной нагрузки остальных двигателей группы.

Ответвленная цепь, питающая двигатель мощностью 25 л.с., имеет наибольшее значение перегрузки по току защита. Это значение, определенное по таблице 430-152, составляет 170 ампер. (68 х 300 или 200 ампер.)

Номинальный ток полной нагрузки двигателя мощностью 20 л.с. составляет 54 ампера, а номинальный ток полной нагрузки двигателя мощностью 10 л.с. составляет 28 ампер. Размер предохранители, устанавливаемые в цепи главного фидера, не должны быть больше чем сумма 200 + 54 + 28 = 282 ампера.

Поэтому для фидера используются три плавких предохранителя без выдержки времени на 250 ампер. схема. Эта процедура должна соответствовать Примеру 8, раздел 9 Кодекса. Исключения могут быть сделаны, если предохранители не позволяют двигателю запустить или запустить.

Основные средства разъединения

Раздел 430-1 09 перечисляет несколько исключений из правила о том, что отключение средства должны представлять собой выключатель цепи двигателя, рассчитанный на мощность в лошадиных силах, или цепь выключатель. Разъединяющие средства должны иметь грузоподъемность не менее 115 процентов от суммы номинальных токов двигателей, Раздел 430-110 (с1 и 2). Поэтому предохранители на 250 ампер требуются в качестве защиты от перегрузки по току. защиты основного фидера установлены в предохранительном выключателе на 400 ампер.

Типы и размеры проводов выбираются в зависимости от температуры окружающей среды в помещении. установки и экономики всей установки, таких как трубы минимального размера, стоимость размеров проводов и стоимость работы для установки различных вариантов.

ОБЗОР

Установка двигателя — это один из самых сложных расчетов, который необходимо выполнить, чтобы правильно установить все компоненты, расположить их в нужном месте и в нужном месте. размер. Книга кодов проведет вас через основные компоненты расчета но вы должны знать, где искать и как применять правильные коды. Там много аспектов правильной установки, в том числе: питатель и питатель защита, ответвленная цепь и защита ответвления, размеры проводников и перегрузка по току защита, работающая защита от перегрузки по току и защита вторичной цепи.

ВОПРОС ДЛЯ ОБЗОРА

Фидерная цепь питает три ответвления цепи двигателя. Цепь ответвления двигателя № 1 имеет нагрузку, состоящую из асинхронного двигателя со следующей паспортной табличкой данные:

№ 1:

Асинхронный двигатель с короткозамкнутым ротором
230 вольт 3 фазы 5 лошадиных сил	15 Ампер 60 Гц Код Классификация D Номинальная температура 40° Цельсия

Отводная цепь двигателя №2 имеет нагрузку, состоящую из асинхронного двигателя со следующими данными на паспортной табличке: (Этот двигатель оснащен автотрансформаторным пусковой компенсатор. ):

№ 2:

Асинхронный двигатель с фазным ротором
230 вольт 3 фазы 7,5 лошадиных сил	40 ампер 60 Гц Код Классификация F Номинальная температура 40° Цельсия

Цепь ответвления двигателя № 3 имеет нагрузку, состоящую из асинхронного двигателя с фазным ротором двигатель со следующими данными на паспортной табличке:

Асинхронный двигатель с короткозамкнутым ротором
230 вольт 3 фазы 15 лошадиных сил	22 Ампер статора 26 Ротор Ампер 60 Гц Номинальная температура 40° Цельсия

1. См. следующую схему.

а. Определить текущую защиту от перегрузки в амперах, необходимую для двигатель в ответвленной цепи № 1.

б. Определите подходящий размер провода (TW). (Вставьте ответы на схема.)

Рис. q1 ПРЕДПОЛАГАЕМ, ЧТО ПОДКЛЮЧЕНИЯ ДЛЯ ЦЕПИ УПРАВЛЕНИЯ БЫЛИ СДЕЛАНЫ; МАГНИТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЗАПУСКА ДВИГАТЕЛЯ

2. См. следующую схему.

а. Определить текущую защиту от перегрузки в амперах, необходимую для двигатель в ответвленной цепи №2.

б. Определите подходящее сечение медных проводников TW. Примечание что асинхронный двигатель с короткозамкнутым ротором мощностью 15 л. с помощью пускового компенсатора.

(Вставьте ответы на схему.)

ил. кв2

3. См. следующую схему.

а. Определить текущую защиту от перегрузки в амперах, необходимую для двигатель в ответвленной цепи №3.

б. Определите соответствующий размер провода медных проводников. (Вставлять ответы на схеме.)

в. Определить сечение проводников, необходимых для вторичной цепи асинхронного двигателя с фазным ротором в ответвленной цепи № 3. Вторичная или цепь ротора питается между контактными кольцами ротора с обмоткой и регулятор скорости. Укажите размер трубопровода. Используйте проводники TW.

ил. q3

4. См. следующую схему.

а. Определить номинал тока в амперах предохранителей (без задержки срабатывания) используется в качестве защиты от перегрузки для основной цепи фидера, показанной на схеме.

б. Определите размер проводника TW для главного выключателя фидера. (Вставлять ответы на схеме.)

ил. кв4

5. См. следующую схему.

а. Используя медные проводники типа 1W, определите размер проводников и кабелепровода, необходимых для основной фидерной цепи, которая питает три ответвления цепей двигателя.
