Подключаем ДХО на Daewoo Nexia

Наверх

Для чего нужно устанавливать ходовые огни или drl? – Чтобы не палить дорогие лампочки по 600р за штуку. Ходовые огни стоят 400р. и светят практически вечно.

Сразу оговорюсь, что писать я буду как установить ходовые огни по требованиям ГОСТа.

Это не сложно, достаточно, чтобы были соблюдены следующие режимы работы ходовых огней:
Автоматическое включение при заводе двигателя и отключение по его останову.
Выключение при включении ближнего света.
При моргании ходовые огни не должны отключаться.

Для того, чтобы установить ходовые огни нам понадобится:

Ключ на 7 для снятия заглушек ПТФ.
2. Дрель и сверла на 1,5мм.(чтобы при вкручивании самореза не лопнул
пластик, его надо засверлить) и 6мм.(просунуть провода).
3. 4 самореза.

Чтобы подключить ходовые ходовые огни нам нужно:

2. 5 метра гофры, чтобы спрятать провода.
2. Паяльник с припоем и канифолью.
3. Изолента.
4. Ключи на 10 и 13 торцовые, чтобы снять аккумулятор.
5. Пластиковые хомуты.
6. Силиконовый герметик.

Установка ходовых огней

Установить ходовые огни на Nexia дело не сложное. Нужно загнать автомобиль на яму, потом ключом на 7 откручиваем пластиковые заглушки противотуманок и прикручиваем наши ходовые огни к ним, провода просовываем вовнутрь через отверстие в этих самых заглушках.

Подключение ходовых огней

Покурив интернет, я пришел к выводу, что проще всего подключить ходовые огни по следующей схеме:

Плюс – к плюсу генератора.
Минус – к плюсу ближнего света.

Почему так: при заводе двигателя в плюсовом проводе генератора появляется ток, а в плюсовом проводе лампы ближнего всегда минус, если она отключена. Вот и получается, что при заводе двигателя ходовые огни включаются, а при включении ближнего – отключаются.

Далее все по нашему госту, повторяться не буду.

Плюс генератора можно найти в разъеме ЭБУ рядом с аккумулятором – коричневый провод(не перепутайте с коричневым с полосой).

Картинки нашел на Драйв 2, пользователь Aleksey68tmb , к сожалению при работе сфотографировать было не на что.

Плюс ближнего удобнее взять из разъема левой фары, но для этого нам надо снять аккумулятор и открутить и отодвинуть ЭБУ, чтобы не мешало. Если смотреть на фару сверху, то слева будет клемма электрокорректора, а справа именно разъем фары. Отсоединяется нажатием снизу. Провод белый с серой полосой.

Подпаиваемся, смазываем поверх пайки герметиком, потом изолентой. Я так перестраховывался, чтобы вода не попала. Для верности, чтобы изолента не отвалилась еще и хомутиком стянул.

Далее все провода прячем в гофру, гофру хомутиками закрепляем. Хочется добавить, что таким образом можно подключить и установить дневные ходовые огни практически в любую машину без единого реле.

Дневные ходовые огни(ДХО) на ВАЗ 2107: требования, установка, подключение

Все современные автомобили с завода оборудуются дневными ходовыми огнями (далее в тексте дхо), они позволяют экономить на энергопотреблении автомобиля, ведь мощные лампы в обычных фарах авто нагружают энергосеть, и сжигают огромное количество электроэнергии в дневное время практически в пустую. В дхо используются светодиоды, энергопотребление которых значительно ниже ламп в фарах ближнего света.

Фото с drive2

ВАЗ 2107, как и большинство его ровесников, с завода не оборудовался системой ДХО, и в настоящее время владельцам приходится ездить днем с включенным ближним светом или туманками(у кого они установлены). Установка дневных ходовых огней (ДХО) позволяет снизить нагрузку на генератор, и штатную оптику транспортного средства, при этом видимость автомобиля на дороге улучшается, а требования Правил по работе световых приборов на автотранспорте в светлое время суток выполняются.

ДХО на ВАЗ 2107 – тема настоящей статьи, в которой мы расскажем о том, как выполнить установку своими руками, а также рассмотрим варианты ДХО для данной марки автомобиля.

Содержание

1 Несколько требований
- 1.1 Инструкция по установке
- 1.2 Простой способ подключения ходовых огней

Выполняя установку, необходимо соблюдать некоторые требования ГОСТа. Это позволит вам монтировать дневные огни без неприятных последствия и проблем.

Нормативными документами, регламентирующими расположение ДХО на автомобиле, являются:

Постановление Правительства Российской Федерации от 10 мая 2010 г. № 316 г. Москва «О внесении изменений в постановление Совета Министров — Правительства Российской Федерации от 23 октября 1993 г. № 1090».
ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) «Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации».
«Правила дорожного движения Российской Федерации».

ГОСТовские требования при установке ДХО. Что вам нужно знать при установке:

60 см – это минимальное расстояние между огнями;
25 см – это минимальная высота, измеряющая отрезок между землей и нижней точкой установленных огней;
40 см – это максимальное расстояние от крайней точки кузова транспортного средства.

Важно! Использование ДХО в качестве основных фар или габаритов неприемлемо, поскольку они выполняют функцию вспомогательного средства освещения. Установка больше 2-х огней запрещена.

Инструкция по установке

Установка дневных ходовых огней на ВАЗ 2107 может быть выполнена в специализированной мастерской или самостоятельно, если автовладелец имеет представление о схеме электроснабжения автомобиля и умеет работать с ручным инструментом.

Для того чтобы установить ДХО на ВАЗ 2107 своими руками, потребуется:

электрическая дрель или шуруповерт;

набор отверток и гаечных ключей;
несколько метров провода;
реле.

Чаще всего ДХО на классике монтируется на переднем бампере автомобиля, поэтому изначально на нем делается разметка, после этого сверлятся отверстия и к ним крепятся сами фонари(возможно потребуется применить подходящий кронштейн).

Однако разные модели ходовых огней имеют разные способы крепления, и при выборе дневных ходовых огней на ВАЗ 2107 не нужно забывать об этом.

Крепиться дневные ходовые огни могут на:

саморезы;
стяжки;
липучки.

Саморезы и стяжки конечно намного надёжнее липучек, но если отсутствует желание сверлить бампер или нет пазов решетки, на которые можно закрепить стяжки, липучки являются единственным выходом.

Простой способ подключения ходовых огней

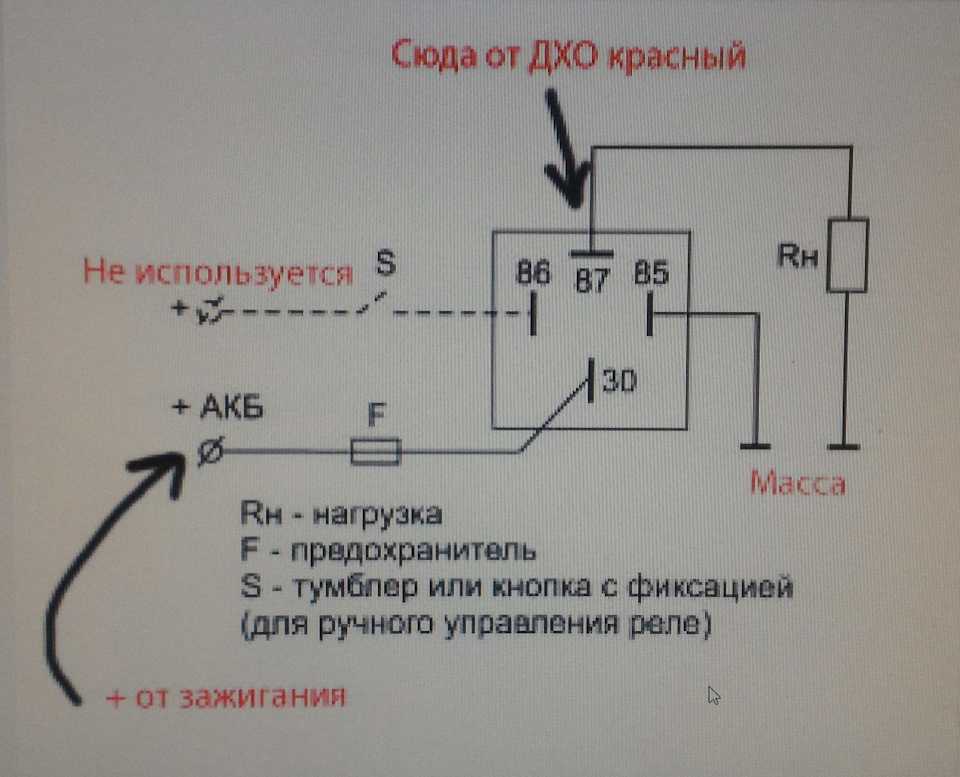

После того, как вы закрепили фонари на семерке, необходимо произвести их подключение. Для того чтобы подключить любые ДХО на ВАЗ, необходимо приобрести стандартное пятиконтактное реле отечественного производства и выполнить следующие действия:

контакт №30 следует соединить с «+» ключа зажигания;
контакт №86 – соединить с цепью питания габаритных огней автомобиля;
контакт №85 – соединить с «-» автотранспортного средства;
контакт №88 – к устанавливаемому ДХО.
контакт №87 – не подключать (заизолировать).

Реле можно разместить в салоне автомобиля или под капотом, решение об этом принимается сугубо индивидуально. Схема подключения с использованием пятиконтактного реле представлена на нижеследующем рисунке.

При подключении по данной схеме ДХО включаются после поворота ключа зажигания в замке и гаснут после того, как двигатель заглушен. Кроме этого, при включении габаритов ходовые огни гаснут, а после их выключения загораются вновь.

Помимо схемы подключения, приведенной выше, существуют и другие, поэтому каждый автовладелец решает для себя сам, как выполнить подключение и что для этого использовать.

Поделиться с друзьями:

Как запустить светодиодные фонари для боуфишинга на генераторе

Мало что может быть более разочаровывающим, чем необходимость рано отправляться домой на большую рыбалку из-за севших батарей. Достаточно трудно взять отпуск с работы, чтобы попасть в воду, поэтому не позволяйте разряженным батареям замедлять работу. Троллинговые моторы и фонари для боуфишинга потребляют наибольшую мощность на лодках для боуфишинга и являются двумя основными причинами, по которым аккумуляторы разряжаются в течение ночи.

Мы глубоко погружаемся в сорняки о том, как запустить фонари для рыбалки с помощью генератора. После того, как вы закончите читать, вы также можете узнать, как запустить троллинговый мотор от генератора.

Как подключить фонари для боуфишинга к генератору

Типы фонарей для боуфишинга
Шаг 1: Определите общую мощность
Шаг 2: Размер преобразователя мощности
Шаг 3: Генератор размера
Шаг 4: Подсоедините фонари для боуфишинга к преобразователю мощности
Шаг 5: Подключите преобразователь мощности к генератору
. Шаг 6. Приступайте к рыбалке с боуфишингом

Типы фонарей для боуфишинга

Существует два распространенных типа фонарей для боуфишинга: Лампа переменного тока s; которые включают старые уличные фонари, такие как металлогалогенные лампы, натриевые лампы высокого давления и галогенные лампы, или Огни постоянного тока ; которые включают в себя все светодиодные фонари для рыбалки. Чтобы узнать больше о том, какие фонари лучше всего подходят для боуфишинга, мы рекомендуем прочитать наше руководство по покупке лучших фонарей для боуфишинга.

Существует распространенное заблуждение, что существуют светодиоды, работающие от сети переменного тока. Правда в том, что все светодиоды работают от постоянного тока, но они могут работать и от сети переменного тока с помощью драйверов или преобразователей мощности. Не существует такой вещи, как светодиод, который может работать от сети переменного тока без устройства (преобразователя или драйвера) для преобразования напряжения.

Фонарь переменного тока для боуфишинга

Фонарь переменного тока для боуфишинга обычно работает от переменного напряжения в диапазоне 110–240 В переменного тока. Обычными лампами являются металлогалогенные лампы, натриевые лампы высокого давления и галогенные лампы. Эти фонари обычно имеют большую мощность, неэффективны, громоздки и могут утяжелить лодку.

Причина, по которой люди любят их, не имеет ничего общего с этими вещами, хотя они любят их, потому что они могут работать с большим генератором и производить тонну света. Пока у вас все в порядке с запуском одного или нескольких больших генераторов, эти фонари являются старомодными уличными фонарями и будут излучать достаточное количество света. Однако у них есть свои проблемы с обслуживанием, как показано в нашем обзоре фонарей для боуфишинга.

Фонари DC для боуфишинга

В категории фонарей DC для боуфишинга есть несколько различных стилей фонарей. Вот наиболее распространенные стили:

Драйверы, установленные внутри корпуса светильника, позволяют свету работать от переменного напряжения.
Без водителя с клеммами аккумулятора постоянного тока
Универсальная система plug and play для работы от переменного или постоянного тока, такая как световая панель Swamp Eye.

Если вы планируете использовать генератор постоянного тока, продолжайте читать, потому что это то, что мы собираемся обсудить. Если у вас есть фонари для боуфишинга с драйвером, установленным внутри корпуса, что позволяет им работать от переменного напряжения (генератора), то, пожалуйста, имейте в виду, что у вас могут возникнуть проблемы.

Проблема с драйвером, установленным внутри корпуса фонаря , заключается в том, что драйвер выделяет тепло, а чипы светодиодного фонаря для боуфишинга также выделяют тепло. Когда у вас есть два источника тепла рядом друг с другом, один из них в конечном итоге перегреется, и срок службы продукта будет ограничен. Когда это произойдет, вы увидите, как мигают светодиоды, или часть чипов гаснет. В конце концов, светодиод вообще перестанет работать.

После многочисленных испытаний мы пришли к выводу, что лучше всего отделить преобразователь от корпуса светильника, поскольку два источника тепла не зависят друг от друга. Вот как работает световая полоса Swamp Eye, и мы настоятельно рекомендуем ее использовать.

Теперь давайте разберемся, как включить фонари для рыбалки с помощью генератора.

Шаг 1: Определите общую мощность

Первый шаг при работе фонарей для боуфишинга от генератора – определить общую мощность ваших фонарей. Если вы не уверены в мощности, обратитесь в магазин, в котором вы их приобрели. Это важно знать, прежде чем продолжить.

Вот краткое описание мощности наших фонарей для рыбалки с луком:

Mini Swamp Eye® Submersible: 36 Вт
Погружной Swamp Eye®: 120 Вт
Световая панель Swamp Eye®: 120 Вт
Фонарь для боуфишинга Swamp Eye® HD: 160 Вт

Суммируйте общую мощность фонарей для рыбалки с луком.

Чаще всего мы устанавливаем 6 световых полос Swamp Eye Light на лодке для рыбалки, поэтому мы будем использовать это в качестве примера:

6 световых полос Swamp Eye Light = 6 * [120 Вт] = 720 Вт

Шаг 2 : Размер преобразователя мощности

Чтобы определить размер преобразователя мощности, сначала определите, рассчитаны ли ваши фонари на 12 В постоянного тока или 24 В постоянного тока. В примере, который мы использовали выше, световые полосы Swamp Eye совместимы как с 12 В постоянного тока, так и с 24 В постоянного тока, поэтому мы будем использовать их в обоих случаях.

Размер преобразователя для фонарей для боуфишинга 12 В пост. тока

Мощность (Ватт) / напряжение = сила тока

720 Вт / 12 В = 60 А er Размер для 24 В постоянного тока Фонари для боуфишинга

Мощность (Ватт) / Напряжение = Сила тока

720 Вт / 24 В = 30 Ампер и игровая система для работы от переменного или постоянного тока. Вам не нужно приобретать дополнительный преобразователь, если только вы не хотите, чтобы все ваши светильники работали на этом одном большом преобразователе, а не на отдельных маленьких и компактных преобразователях.

Шаг 3: Размер генератора

После того, как вы определите размер преобразователя, вы определите размер генератора на основе силы тока и напряжения преобразователя. .. Однако это делается немного иначе, чем вы думаете.

Мощность генератора должна учитывать коэффициент мощности преобразователя.

Для 12-вольтового преобразователя вместо умножения силы тока на 12 вы должны умножить ее на 14. Затем разделите полученную мощность на 0,80, и это будет рекомендуемая мощность для вашего генератора.

Для 24-вольтового преобразователя: вместо того, чтобы умножать силу тока 24-вольтового преобразователя на 24, вы должны умножить его на 26. Затем разделите полученную мощность на 0,80, и это будет рекомендованная мощность для вашего генератора.

Мощность генератора для фонарей для боуфишинга 12 В постоянного тока

A.) [Сила тока] * [Напряжение (включая коэффициент мощности)] = мощность в ваттах

60 А * 14 В = 840 Вт (для 6x)

B.) Мощность в ваттах / 0,80 (коэффициент мощности) = мощность генератора (рекомендуемый размер)

840 Вт (для 6 световых полос Swamp Eye) / 0,80 = 1050 Вт.

Теоретически лучше всего увеличить мощность вашего генератора до следующего наилучшего размера, превышающего 1050 Вт, но на самом деле вполне подойдет генератор мощностью 1000 Вт, поскольку он превышает мощность всего на 50 Вт, или на 5% в данном случае. Погрешность, которую мы рассчитываем, составляет 20%, что довольно значительно.

Размер генератора для фонарей для боуфишинга 24 В постоянного тока
A.) [Ампера] * [Напряжение (включая коэффициент мощности)] = Мощность в ваттах
30 Ампер * 26 В = 780 Вт 3

B.) Мощность / 0,80 (коэффициент мощности) = мощность генератора (рекомендуемый размер)
780 Вт (для 6 световых полос Swamp Eye) / 0,80 = 975 Вт.
Другими словами, вы можете запустить 6 световых полос Swamp Eye Light Bar на генераторе мощностью 1000 Вт, не перегружая генератор на холостом ходу и не ограничивая срок его службы.
Лично я бы порекомендовал просто приобрести генератор Powermax мощностью 2000 Вт или 2300 Вт, он небольшой и компактный, и в нем достаточно места для добавления дополнительных вещей в будущем. Вы также работаете с половинной нагрузкой, поэтому он будет работать очень тихо и потреблять минимальное количество газа.
Вот небольшое объяснение изменения напряжения для преобразователей
Что-то, что вы, возможно, заметили здесь, это то, что питание 24 В постоянного тока немного эффективнее, чем питание 12 В постоянного тока. Причина этого связана с тем, как мы измеряем фонари для боуфишинга, а также с тем, как на самом деле работают преобразователи. Фары постоянного тока для боуфишинга заявлены как 12 В постоянного тока или 24 В постоянного тока, но на самом деле существует диапазон напряжений, которые они могут принять.
Большинство преобразователей на 12 В выдают 14 В, а преобразователи на 24 В выдают 26 В. Вместо того, чтобы ваш фонарь для боуфишинга принимал только ограниченное напряжение, на самом деле он будет потреблять все, что может получить. Поэтому, когда вы используете фонари для боуфишинга с преобразователями, они могут казаться ярче, чем от аккумуляторов, потому что на самом деле они получают больше энергии, чем от аккумуляторов. Аккумулятор может начать с 13-14 вольт, но со временем он будет разряжаться, и, в свою очередь, выходная мощность уменьшится.
Проще говоря — на батарейке фонари для охоты на лук питаются от ограниченной доступной мощности. На преобразователе на них принудительно подается столько энергии, сколько может потреблять свет. Из-за этого свет обычно будет немного ярче на преобразователях, подключенных к генераторам, в отличие от подключенных напрямую к батареям.
Шаг 4. Подключение фонарей для боуфишинга к преобразователю мощности0019 12-вольтовый преобразователь Powermax
для 12-вольтовых фонарей для боуфишинга или 24-вольтовый преобразователь Powermax для 24-вольтовых фонарей для боуфишинга.
Подключение фонарей для боуфишинга к преобразователю питания:
Подсоедините все положительные провода (обычно красного цвета) от фонарей для боуфишинга к одному проводу, рассчитанному на общую силу тока ваших фонарей для боуфишинга. Это будет ваша основная положительная клемма «магистральная линия», которая идет к преобразователю энергии.
Подсоедините все минусовые провода (обычно черного цвета) от фонарей для боуфишинга к одному проводу, рассчитанному на общую силу тока ваших фонарей для боуфишинга. Это будет ваша основная отрицательная клемма «магистральная линия», которая идет к преобразователю питания.
Подсоедините магистральную линию положительной клеммы к порту положительной клеммы преобразователя мощности Powermax.
Подсоедините магистральную линию отрицательной клеммы к порту отрицательной клеммы преобразователя мощности Powermax.
Шаг 5: Подключите преобразователь мощности к генератору
Это самый простой шаг из всех, преобразователь мощности Powermax имеет вилку сетевой розетки, поэтому вы буквально просто подключаете его прямо к генератору или если вам нужно добавить удлинитель. , используйте удлинитель, чтобы подключить его к розетке генератора.
Шаг 6. Доберитесь до рыбалки с луком
Работа того стоила. Теперь вы можете работать всю ночь на одном или двух галлонах бензина и не беспокоиться о том, что батарейки разрядятся. Светодиодные фонари для рыбалки с луком — отличный вариант, если вы обращаете внимание на проблемы с нагревом, которые мы обсуждали выше. Хотите узнать больше о рыбалке с луком? Ознакомьтесь с нашими советами по рыбалке с луком.
Светодиодный провод к генератору | BowFishing Страна
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
У меня есть 10 27-ваттных светодиодов 12 В/24 В, и я хочу использовать их на своем 3000-ваттном генераторе. Мой вопрос в том, могу ли я подключить свет вместе, а затем подключить вилку 110 от Home Depot, чтобы подключиться к моему генератору. Парень в магазине сказал, что я могу это сделать, но это кажется легким. Этот провод в порядке или мне нужен преобразователь powermax?
Ответить
Сохранить
Как
1 — 15 из 15 сообщений
Нет, у вас есть 12/24 лампочки постоянного тока, которые должны питаться от батареи, или преобразователь питания, который подает постоянное напряжение на батареи, чтобы поддерживать их заряд, который подключается к генератору
Ответить
Сохранить
Нравится
Что он сказал
Ответить
Сохранить
Например,
Парню в магазине света не следует работать с электричеством. ..
Ответить
Сохранить
Нравится
Если бы вы сделали то, что сказал парень из Home Depot, вы бы выпустили волшебный дым из ваших ламп, и они бы перестали работать
Ответить
Сохранить
Нравится
jdrockin сказал:
Парню в магазине света не следует работать с электричеством…
Нажмите, чтобы развернуть…
:аплодисменты:
Ответить
Сохранить
Нравится
Ответить
Сохранить
Нравится
jdrockin сказал:
Парню в магазине света не следует работать с электричеством…
Нажмите, чтобы развернуть…

Гарпвакер сказал:
Если бы вы сделали то, что сказал парень из Home Depot, вы бы выпустили волшебный дым из ваших ламп, и они перестали бы работать
Нажмите, чтобы развернуть…
:hb::hb::hb: Нельзя снова засунуть дым, как только его выпустил. Хотел бы я понять, как его снимать и продавать наборы для заправки. Это моя идея на миллиард долларов….
Увидеть меньше Узнать больше
Ответить
Сохранить
Например,
некоторые генераторы уже имеют выход 12 В
Ответить
Сохранить
Нравится
shane704 сказал:
некоторые генераторы уже имеют выход 12 В
Нажмите, чтобы развернуть…
и эти 12-вольтовые варианты обычно малоамперные для зарядки аккумулятора, а не для включения фар
Ответить
Сохранить
Нравится
Делавэривер сказал:
и эти 12-вольтовые варианты обычно малоамперные, чтобы заряжать аккумулятор, а не включать фары
Нажмите, чтобы развернуть…
Я знаю, что на выходе Champion 12V 8,3A, но он не использует вилку на 120V. В комплекте шнур для зарядки аккумулятора.
Несмотря на это, вы не можете просто изменить напряжение, заменив вилку. Вам нужно будет использовать преобразователь, чтобы перейти от 120 В к 12/24. Если вам нужна дополнительная помощь, есть буквально сотни тем о том, как это сделать. Просто просмотрите раздел освещения, и вы найдете множество ответов и пошаговых инструкций.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Делавэривер сказал:
и эти 12-вольтовые варианты обычно малоамперные, чтобы заряжать аккумулятор, а не включать фары
Нажмите, чтобы развернуть…
Ага. Я попытался включить свои маленькие 12-вольтовые навигационные огни от розетки зарядного устройства (у меня ореолы). Заменил ходовые лампочки 4 раза подряд! Их бы не хватило даже на целую поездку. Я бы не рискнул использовать его для светодиодов. Я купил небольшой аккумулятор для мотоцикла и без проблем отработал год.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Денвер1432 сказал:
:applause:
Нажмите, чтобы развернуть…
Должен любить выражение их лиц, когда мы, профессионалы, говорим, что нам не нужна помощь.:jd::hb:
Ответить
Сохранить
Нравится
shane704 сказал:
некоторые генераторы уже имеют выход 12 В
Нажмите, чтобы развернуть…
Как подключить выход 12 В?
Ответить
Сохранить
Например,
Вам понадобится преобразователь для правильного перехода от 120 В к 12 В. Большинство людей здесь используют преобразователи powermaxx. Если вы находитесь на Facebook, поищите Джеки Дэвиса (парень из powermaxx), он продает их по себестоимости.
Ответить
Сохранить
Нравится
1 — 15 из 15 Сообщений
Это старая тема, вы можете не получить ответ и могли возродить старую ветку.
