Как подключить заднюю камеру к магнитоле. Как подключить камеру заднего вида к магнитоле: пошаговая инструкция

Как правильно подключить камеру заднего вида к магнитоле. Какие бывают типы камер и магнитол. Какие инструменты понадобятся для установки. Как проложить провода и настроить систему. Какие могут возникнуть проблемы при подключении.

Подготовка к установке камеры заднего вида

Перед тем как приступить к подключению камеры заднего вида к магнитоле, необходимо выполнить несколько подготовительных шагов:

1. Убедиться, что магнитола поддерживает подключение камеры заднего вида. Для этого нужно проверить наличие специального видеовхода, обычно обозначенного как «Camera In» или «Reverse Camera».
2. Выбрать подходящую камеру заднего вида. Она должна быть совместима с магнитолой по типу разъема и напряжению питания.
3. Приобрести необходимые инструменты и материалы: отвертки, плоскогубцы, изоляционную ленту, клеммы, кабели.
4. Внимательно изучить схему электропроводки автомобиля.

Правильная подготовка поможет избежать многих проблем при установке и обеспечит корректную работу системы.

Выбор места для установки камеры

От правильного выбора места установки камеры заднего вида зависит качество обзора и удобство использования системы. Наиболее распространенные варианты размещения:

• В рамке номерного знака. Это самый простой и универсальный способ.
• В бампере. Требует сверления отверстия, но обеспечивает лучший угол обзора.
• В ручке багажника. Подходит для многих моделей автомобилей, камера хорошо защищена.
• На крыше (для микроавтобусов). Дает максимальный обзор, но сложнее в установке.

При выборе места учитывайте особенности конструкции вашего автомобиля и личные предпочтения. Камера должна быть защищена от грязи и влаги, но при этом обеспечивать хороший угол обзора.

Прокладка проводов от камеры к магнитоле

Правильная прокладка проводов — важный этап подключения камеры заднего вида. Основные рекомендации:

1. Используйте штатные технологические отверстия и каналы для проводки.
2. Защитите провода гофрированной трубкой или изолентой в местах возможного перетирания.
3. Закрепите провода пластиковыми стяжками, чтобы они не болтались.
4. Избегайте прокладки рядом с подвижными частями и источниками тепла.
5. Оставьте небольшой запас длины провода для удобства обслуживания.

Аккуратная прокладка проводов обеспечит надежную работу системы и сохранит эстетичный вид салона автомобиля.

Подключение камеры к питанию

Для корректной работы камеры заднего вида необходимо правильно подключить ее питание. Существует два основных варианта:

1. Подключение к фонарям заднего хода. Это наиболее распространенный способ. При включении задней передачи на камеру подается питание.
2. Постоянное питание от бортовой сети автомобиля. В этом случае камера работает постоянно, что может быть удобно, но приводит к более быстрому разряду аккумулятора.

При подключении питания камеры рекомендуется использовать предохранитель для защиты электроники от перегрузок. Также важно правильно подобрать сечение проводов в зависимости от потребляемого камерой тока.

Настройка магнитолы для работы с камерой

После физического подключения камеры к магнитоле необходимо провести программную настройку системы. Основные этапы:

1. Войдите в меню настроек магнитолы.
2. Найдите раздел, отвечающий за камеру заднего вида.
3. Активируйте функцию камеры.
4. При необходимости настройте параметры изображения (яркость, контрастность и т.д.).
5. Проверьте работу системы при включении задней передачи.

Точная последовательность действий может отличаться в зависимости от модели магнитолы. Обратитесь к инструкции пользователя для получения подробной информации.

Возможные проблемы при подключении и их решение

При подключении камеры заднего вида к магнитоле могут возникнуть некоторые проблемы. Вот наиболее распространенные из них и способы их решения:

• Нет изображения с камеры:
  1. Проверьте правильность подключения видеосигнала.
  2. Убедитесь, что на камеру подается питание.
  3. Проверьте настройки магнитолы.
• Некачественное изображение:
  1. Очистите объектив камеры.
  2. Проверьте качество соединений.
  3. Настройте параметры изображения в меню магнитолы.
• Изображение не включается автоматически:
  1. Проверьте подключение к фонарям заднего хода.
  2. Убедитесь, что в настройках магнитолы активирована функция автоматического включения камеры.

При возникновении сложных проблем рекомендуется обратиться к профессионалам для диагностики и ремонта системы.

Преимущества использования камеры заднего вида

Установка камеры заднего вида дает автовладельцу ряд существенных преимуществ:

• Повышение безопасности при парковке и движении задним ходом.
• Улучшение обзора «слепых зон» позади автомобиля.
• Облегчение процесса параллельной парковки.
• Снижение риска повреждения автомобиля при маневрировании.
• Возможность контроля ситуации позади автомобиля во время движения.

Кроме того, наличие камеры заднего вида повышает рыночную стоимость автомобиля при его продаже. Это делает установку камеры выгодным вложением средств для многих автовладельцев.

Как подключить камеру заднего вида к магнитоле самостоятельно

Камерой заднего вида на автомобиле сегодня никого не удивишь. Если она не представлена в штатной установке, то автолюбитель всегда имеет возможность установить гаджет отдельно. Закрепить и провести провода от видеокамеры по салону несложно. Но после установки встаёт вопрос о том, на какой прибор будет передаваться изображение. Рассмотрим вариант с магнитолой, оборудованной монитором.

Подключение камеры заднего вида можно произвести беспроводным методом через Вай-фай или Блютуз. Но в этом случае возможна задержка подачи изображения на 1–2 секунды, и водитель, начиная манёвр, может не заметить, к примеру, пешехода, решившего обойти его автомобиль сзади.

Подключать видеокамеру заднего вида с помощью проводов можно как к штатной магнитоле, так и нештатной.

Нештатная магнитола

В этом случае чаще всего используется видеовход с разъёмом RCA. Магнитола также должна быть оснащена специальным сигнальным проводом с маркировкой «Reverse» или «Back».

Принцип действия таков:

• камера подпитывается к фонарю заднего хода;
• он загорается, когда водитель включает заднюю передачу, подавая на камеру напряжение в 12В;
• в это время магнитола переключается на режим заднего хода, немного приглушает звук, а на экране появляется изображение с видеокамеры сзади.

Если автомагнитола уже установлена в салоне, а видеокамеру только собираетесь покупать, заранее убедитесь, что в устройстве присутствует разъём под передачу видео на магнитолу. Производители могут оснащать гаджеты разъёмами разных типов, так что нужно не промахнуться, выбрав подходящую модель.

Обычно в коробке из-под автомагнитолы остаётся незадействованный кабель для видео. Так что покопайтесь и найдите, чтобы не покупать новый. Иногда, но довольно редко, RCA расположен на задней крышке автомагнитолы.

@asx-club.su

Штатная магнитола

Ожидать установки камеры заднего вида производителями обычно не приходится. Разве что покупаете транспортное средство премиального сегмента.

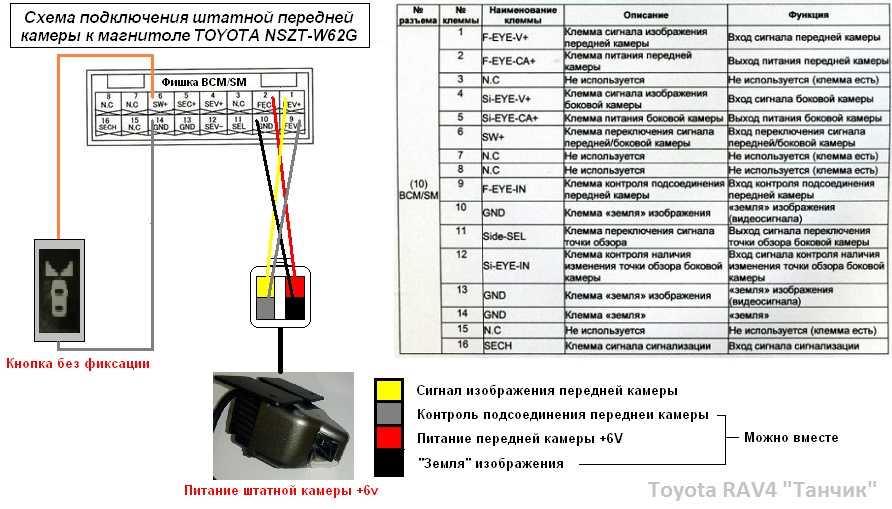

Возможны случаи, когда штатная камера выходит из строя, и её всё равно приходится заменять другой.

Тут нужно быть очень внимательным. Ведь чаще всего штатные камеры работают от питания в 6В, а нештатные — от 12В. У некоторых «японцев» этот показатель вообще 9В. Так что заменить один прибор другим не получится — придётся использовать адаптер.

Если камеру заднего вида будете покупать, предварительно разберитесь с соответствием разъёмов у магнитолы и будущего гаджета. Эту информацию можно узнать на сайтах производителей или же на форумах автолюбителей.

Если уже приобрели камеру, а RCA-входа не наблюдаете, придётся его подпаять или же заменить штатную автомагнитолу на нештатную.

Далеко не в каждом салоне удастся раскурочить штатную магнитолу и установить на её место нештатную. В этом случае можно задействовать другую фишечку — воспользоваться транскодером GVIF, RGB, LVDS.

Этот видеоинтерфейс способен помочь вывести изображение с установленной вами камеры на установленный производителем дисплей магнитолы. Он, кстати, поможет получить картинку и с TV-тюнера, и с навигационного блока. Проблема в том, что его цена может в несколько раз превышать стоимость самой камеры заднего вида, и далеко не каждый согласится так раскошелиться.

В современных моделях авто Nissan Qashqai и X-Trail как раз такая безвыходная ситуация. Стандартный разъём RCA отсутствует, а перепрошить магнитолу под силу далеко не каждому автопользователю.

Получается, что подключив камеру к магнитоле, не добьётесь нормальной работы устройств, пока не установите соответствующую прошивку. При этом риск испортить магнитолу, превратив в ненужное дополнение к салону, очень велик.

Так что рекомендуется лезть в подобные дебри только хакерам экстра-класса. А всем остальным лучше довериться профессионалам, которые произведут подключение камеры заднего вида к магнитоле с неизменно положительным результатом.

Оценить статью

1. 5
2. 4
3. 3
4. 2
5. 1

0

Понравилась статья? Поделиться с друзьями:

Похожие статьи

Как подключить камеру заднего вида к магнитоле 2din

На чтение 10 мин Просмотров 1. 9к. Опубликовано 16.09.2022 Обновлено 16.09.2022

Содержание

1. Как подключать провода камеры и питание
2. Монтаж камеры к китайской магнитоле осуществляется поэтапно.
3. Схемы подключения камеры заднего вида к автомагнитоле и монитору
4. Любая ли магнитола подойдет?
5. Схема подключения разъемов кабеля камеры к автомагнитоле
6. Как правильно подключить
7. Проводная модель
8. Особенности подключения на машинах европейского производства
9. Беспроводная модель
10. Куда установить камеру заднего вида на автомобиль
11. Подключение камеры заднего хода к магнитоле Pioneer

Как подключать провода камеры и питание

Как подключить блок питания — довольно важный и не всегда однозначный вопрос. Существует мнение, что лучше запитать устройство от фонаря заднего хода. Часто это наиболее удобное решение. Сама камера располагается на автомобиле в задней части кузова. Поэтому легко взять 12 вольт от заднего фонаря и подключить к нему красный провод. Здесь также можно использовать минусовую строку.

Обратите внимание, что лучше брать плюс и минус из одного и того же места, чтобы избежать дополнительной разности потенциалов. Это снижает вероятность сбоев и вмешательства в работу электроники.

Альтернативным вариантом является подключение питания камеры непосредственно от бортовой сети, напрямую от аккумулятора или через зажигание (например, от прикуривателя). Этот метод может быть предпочтительным, если видеосигнал подается на монитор головного устройства.

Камера питается, прогревается и готова к работе на протяжении всего путешествия. Это улучшает качество изображения, но может привести к перегреву. Многие модели рассчитаны на питание от напряжения менее 12 вольт. Лучше подключать их через адаптер (преобразователь напряжения).

Последний вопрос — к какому кабелю или разъему подключить видеовыход. Здесь все зависит от типа используемого устройства отображения и схемы подключения. Проще всего, если стандартный разъем RCA можно подключить непосредственно к радиоприемнику или навигационному устройству. В противном случае необходимо использовать адаптеры.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

1. Найдите видоискатель для наблюдения — в современных автомобилях он есть, просто выньте штекер.
2. Если таковой отсутствует, высверлите его.
3. Установите видоискатель, закрепив его с помощью клея.
4. Проложите жгут проводов от устройства к багажному отделению.
5. Проложите черный кабель к шасси автомобиля с помощью винта.
6. Подключите красный провод (плюс) от кабеля заднего фонаря.
7. Подключите желтый кабель к камере.
8. При подключении устройства используйте предохранитель.
9. Затем, когда вы закончите с камерой, проведите провода из багажного отделения в салон с помощью клейкой ленты. Убедитесь, что желтый шнур не проходит под крепежными элементами. Следуйте схеме, тогда вы не ошибетесь. Для подключения камеры к радиоприемнику вам понадобится около 3-5 метров провода.

Остается только провести тест. Вставьте аккумулятор и заведите автомобиль. Переключите автомобиль на заднюю передачу, и на радиоприемнике должно появиться изображение. Если изображение отсутствует, зайдите в настройки и настройте раздел «Камера».

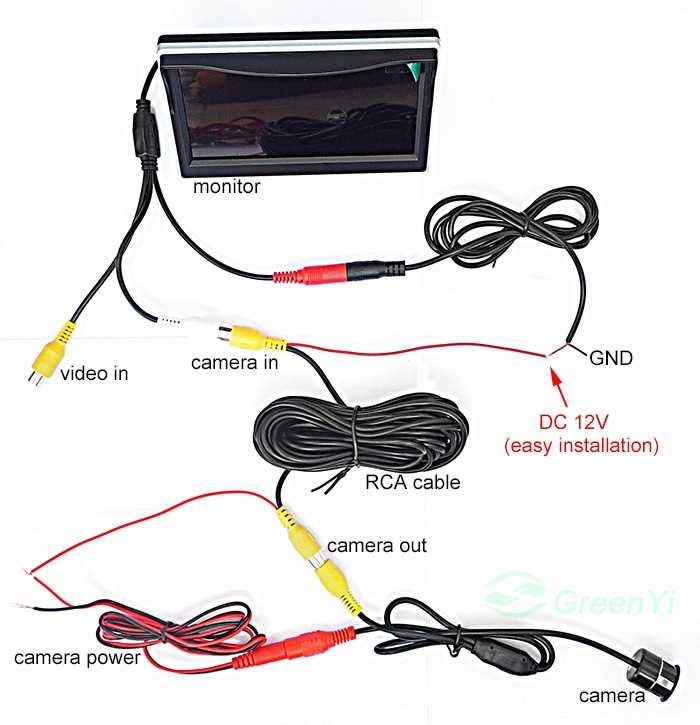

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к автомобильному радиоприемнику. Первый — это использование отдельного кабеля возбуждения. Этот кабель может иметь маркировку «реверс» или «парковка» на схеме и на корпусе автомобильного радиоприемника.

На рисунке выше показана схема подключения для этого типа соединения. На контакт P3 подается +12 В от заднего фонаря автомобиля. Основной источник питания в этом случае может подаваться из той же точки или отдельно от бортовой сети.

Если автомобильное радио не рассчитано на использование отдельного сигнала возбуждения (или парковки), активация просто происходит при появлении видеосигнала на входе. В этом случае питание берется от заднего фонаря.

Камера подключается аналогично монитору. Есть одно существенное отличие. В некоторых автомобилях необходимо войти в инженерное меню радиоприемника и выбрать соответствующий режим активации.

Любая ли магнитола подойдет?

Фактически, автомобильное радио является лучшим решением для обеспечения передачи сигнала камеры в визуальное изображение. Камера заднего хода может быть подключена к любой автомагнитоле — штатной (от производителя), сторонней, Android, китайской и т.д. Прежде всего, он должен иметь дисплей и подходящий разъем для видеокабеля от вашей камеры (обычно они стандартные).

Однако если у вас китайский гаджет (или даже оба), сюрпризы возможны. Если вы планируете подключить камеру заднего хода к головному устройству китайского автомобиля, например, 2din, перед покупкой уточните у дилера, совместимы ли они друг с другом. В этом случае будет легче открыть спор.

Схема подключения разъемов кабеля камеры к автомагнитоле

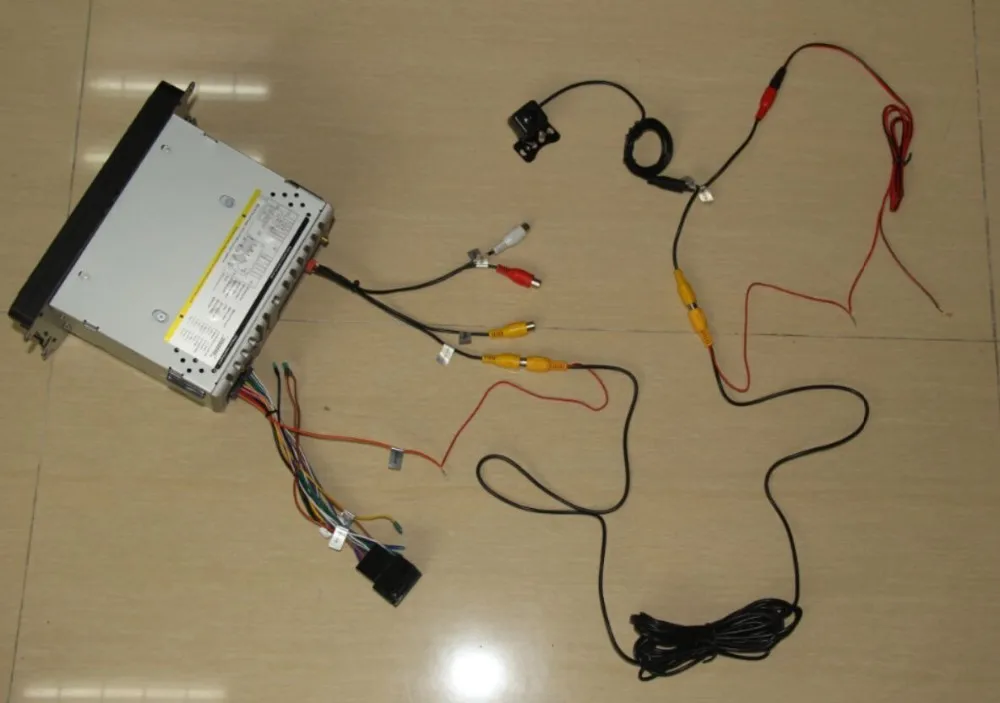

После завершения подготовки и прокладки проводов можно подключать все компоненты автомобильного радиоприемника. Электрическая схема проста, с ней справится даже новичок.

Стандартный соединительный кабель состоит из 2 частей:

• желтый — сигнал;
• красный — питание.

Стоит помнить, что цвет контактов может отличаться на разных китайских и японских магнитофонах. Подключение видеосигнала осуществляется через разъемы типа «cinch». Классический способ подачи питания и активации передней видеокамеры — через фонари на задней панели.

Процедура:

1. Красный провод подключается к габаритным огням, черный — к заземлению автомобиля.
2. Кабель сигнализации прокладывается через магистраль багажника в салоне автомобиля. Он подключается к автомобильному радиоприемнику через вход «Video In».
3. При включении заднего хода напряжение подается на контакт питания камеры, что активирует ее.
4. Аудиосистема видит сигнал на входном канале и показывает изображение.

Примечание: Часто камера подключается к автомобильному радио через вход ISO. В этой ситуации необходимо уточнить контакты подключения и найти вход «Видео».

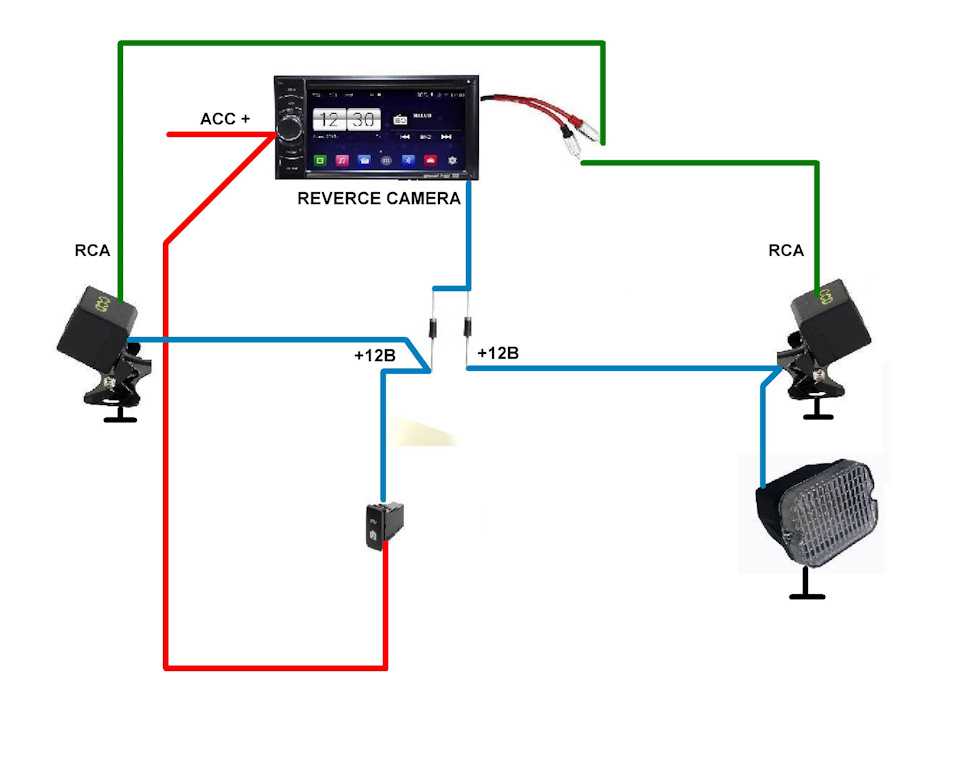

Другой способ подключения позволяет запустить систему наблюдения независимо от движений. Для этого 12 В подключается к двум электрическим проводам — красному и синему. Первый подключен к ключу зажигания 1-ACC. Следующий подключается к задним фонарям.

При подобном расположении радиостанция будет работать в 2 режимах:

• переключатель скорости заднего хода;
• в местах Key 1 и Key 2Ignition, что соответствует сетевому зажиганию автомобиля.

Некоторые типы автомобильных радиоприемников требуют ручного подключения. Запустите режим видео в «настройках» аудиосистемы. Обязательно проверьте работу на разных местах клавиш, особенно на клавише 2. Затем настраивается автомобильное радио, его фокус, резкость и светочувствительность.

При сборке контактов необходимо соблюдать схему подключения. Лучше всего производить сборку на столе и выполнять настройку системы. При подключении источника питания к сети автомобиля необходимо обязательно использовать защиту предохранителей.

Как правильно подключить

Камера заднего хода для вашего автомобиля подключается с помощью кабелей видеосигнала и прокладки кабеля питания.

Источник питания включается только при включенной передаче заднего хода, чтобы предотвратить передачу сигнала на дисплей автомобильного радиоприемника, когда автомобиль остановлен или движется вперед.

Если камера подключена к китайскому радиоприемнику без цифровой шины CAN, для автомобилей, оснащенных контроллером света заднего хода, требуются дополнительные реле и сетевой фильтр.

Проводная модель

Классическая проводка камеры заднего хода требует использования контактов RCA, расположенных на задней панели автомобильного радиоприемника. Такой разъем имеется только на некоторых головных устройствах, наличие разъема см. в технической документации. Провода выключателя проложены от камеры через салон автомобиля, рекомендуется прокладывать их параллельно оригинальному жгуту проводов. Для предотвращения натяжения кабеля при прокладке через петли крышки багажника предусмотрен запас длины кабеля.

Питание камеры осуществляется по отдельному кабелю от электрической системы автомобиля. Кабель с маркировкой Reverce должен быть подключен к контактам фонарей заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта заземления, расположенного под бампером или в багажнике).

При подключении устройства к стереосистеме Pioneer 2-DIN используйте разъем с маркировкой RC In или Camera In. Это обозначено на корпусе устройства или в руководстве пользователя. В центральном жгуте радиоприемника имеется отдельный провод с маркировкой Reverse (с розовой изоляцией), который следует подключить к положительной цепи питания. Подключение питания осуществляется с помощью зубчатых лампочек, установленных в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для подключения камеры заднего хода к китайской автомагнитоле на базе операционной системы Android необходимо установить кабели с «тюльпанами». В схеме используются дополнительные провода, выходящие из сигнальных кабелей. Кабели подают сигнал на радиоприемник, позволяя выводить на экран графическое изображение. Электроника обзорного блока питается от фонаря заднего хода.

В некоторых европейских автомобилях используется заводской контроллер ламп, который нельзя отключить путем перепрограммирования контроллера. Во время работы двигателя устройство постоянно проверяет состояние ламп, что отображается на дисплее сигналом о неисправности. Включение в цепь реле, питающегося от прикуривателя или бортового электрического гнезда, предотвращает включение камеры. Блок переключения будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в схему диода с дополнительным конденсатором для сглаживания пульсаций тока не устраняет помехи. Чтобы решить эту проблему, установите высокоомное реле, питающееся от розетки или прикуривателя через дополнительный блок. Диодный мост и сглаживающий конденсатор остаются в схеме для предотвращения воздействия импульсов от модуля бесперебойного питания лампы на реле.

Владелец может сам собрать устройство, подобрав номиналы компонентов в соответствии с характеристиками автомобиля.

Существуют готовые решения, выпускаемые китайскими компаниями; пользователю нужно только подключить кабели. Если после установки подавителя вы заметили помехи на дисплее, проверьте правильность работы генератора и регулятора напряжения. Также рекомендуется проверить правильность функционирования компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется установка передатчика и приемника сигнала. Они расположены в багажном отделении и рядом с головным устройством. Блок излучателя и подсветка линзы требуют питания от заднего фонаря. При таком типе подключения между включением задней передачи и отправкой изображения проходит от 2 до 4 секунд; это необходимо для инициирования канала связи между передатчиком и приемником.

Куда установить камеру заднего вида на автомобиль

Вопрос о месте крепления камеры также очень важен. Важно обеспечить ясный обзор и беспрепятственный обзор. Также желательно снизить вероятность вандализма, попадания грязи и жидкостей на устройство. По этой причине существует несколько основных вариантов крепления камеры:

1. В свете номерного знака. Это очень удобная опция, специально разработанная для многих автомобилей.
2. В бампере. В предварительно просверленное отверстие можно установить видеокамеру, овальную или круглую.
3. В загрузочном монтировании. Это особенно удобно, если держатель встроен в общий корпус с отделкой над номерным знаком.
4. Прикрепите к рамке номерного знака.



Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы поговорим конкретно о том, как настроить и подключить камеру заднего хода к магнитоле Pioneer. Здесь есть несколько незначительных нюансов, которые сбивают всех с толку. Вы подключаете камеру к фонарю заднего хода, именно там находится все питание камеры, затем кабель, по которому будет передаваться видеосигнал. У Пионера есть коричневый тюльпан, не путать с желтым. Зайдите в настройки, найдите раздел в меню задней камеры, вставьте элемент и переключите полярность в режим батареи.

Наша камера работает, вы можете проверить это, зайдя в главное меню и выбрав значок камеры, но она не включается автоматически. Это можно исправить, подключив фиолетовый провод к задней подсветке (где находится камера). В результате загорается задний фонарь, камера получает питание, а радиомагнитола осознает необходимость переключения на заднюю передачу.
Вся схема подключения камеры заднего хода довольно проста, поэтому большинству водителей часто удается установить ее самостоятельно. В автомобилях, оснащенных автоматической коробкой передач, камера заднего хода может быть случайно переключена.

Это можно устранить, установив дополнительный датчик задержки. Установка камеры может отличаться для каждой модели автомобиля, но принцип подключения в деталях схож. Более сложной является установка камер, передающих сигнал по радиоканалу, но их преимущество в том, что такие камеры можно подключать в нескольких экземплярах. Поскольку автомобилей на улицах становится все больше, камера заднего хода является необходимостью. Это не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Источники

• https://electro-kot.ru/kak-podklyuchit-kameru-zadnego-vida.html
• https://drajver.ru/transmissiya/shema-podklyucheniya-zadnej-kamery.html
• https://www.autosaratov.ru/podklyuchenie-kitajskoj-kamery-zadnego-vida/
• https://vw-guide.ru/apparatura/kak-podklyuchit-kameru-zadnego-vida-k-magnitole/
• https://kitaigid.ru/podklyuchenie-kamery-zadnego-vida-k-kitayskoy-magnitole/
• https://remontpeugeot.ru/elektrika/kak-podklyuchit-kameru-k-kitajskoj-magnitole.html
• https://KitayGid.ru/tovary/podklyuchenie-kamery-zadnego-vida
• https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-kamery-zadnego-vida-k-avtomagnitole
• https://avtodigitals.ru/kak-podklyuchit-kameru-zadnego-vida-k-magnitole/
• https://CarAudioInfo. ru/magnitoly/kak-podklyuchit-kameru-zadnego-vida.html
• https://AutoTuning.expert/magnitola/kak-podklyuchit-kameru-zadnego-vida.html

Как подключить камеру заднего вида к магнитоле за 7 шагов

Если в вашем автомобиле нет камеры заднего вида, но есть магнитола с видеомонитором. И если вы хотели бы установить камеру или просто обновить существующую, то это руководство для вас. Могут быть и другие условия для установки камеры, но в этом руководстве предполагается, что в вашем автомобиле уже установлен монитор.

Перед началом работы

Чтобы гарантировать успех этой установки, необходимо выполнить несколько предварительных условий, прежде чем двигаться дальше. Они следующие:

– Подтвердите видео вход вашего радио

Это первый шаг, потому что если ваше головное устройство не поддерживает видео, то нет необходимости продолжать. Вы можете проверить руководство вашего автомобиля для уточнения.

Несмотря на то, что видеовход в основном представляет собой гнездовой штекер RCA желтого цвета, некоторые автопроизводители также могут использовать уникальные штекеры для видеовхода своей системы. В таком случае вам придется приобрести адаптер.

– Шина CAN и триггерные кабели

Локальная сеть контроллеров, также называемая шиной CAN, представляет собой систему, используемую автопроизводителями для упрощения проводки в автомобиле. Триггерные кабели — это отдельные провода, идущие от видеомонитора к фонарям заднего хода автомобиля. Когда это возможно, монитор использует триггерный кабель, чтобы знать, когда переключиться на подачу с камеры. Убедитесь, что ваш автомобиль управляет вашим стоп-сигналом с помощью шины CAN, потому что, если это так, вам не нужно устанавливать триггерный кабель.

– Инструменты

В зависимости от типа автомобиля вам потребуются отвертки, плоскогубцы, штифты и инструменты для снятия отделки салона. Наличие подходящих инструментов позволит вам аккуратно и аккуратно снять детали автомобиля, необходимые для успешной установки.

7-этапный процесс установки камеры заднего вида

Шаг 1. Разберите автомобиль

Первым шагом является осторожное снятие приборной панели вашего автомобиля или любой другой детали, которую необходимо снять, прежде чем можно будет продолжить установку. Вам также придется освободить место в задней части вашего автомобиля, чтобы найти кабели, питающие задний фонарь, и оптимально установить саму камеру. Здесь вам пригодится руководство по эксплуатации вашего автомобиля, поскольку оно может предложить полезные схемы, которые помогут вам правильно демонтировать необходимые детали автомобиля.

Шаг 2: Установка камеры

Второй шаг — установка камеры заднего вида. Это может быть легко или сложно, в зависимости от типа вашей камеры. Камеры номерного знака для автомобилей и камеры на крыше для фургонов установить проще всего. Большинство камер поставляются с установочным комплектом, поэтому используйте его и правильно установите камеру.

Шаг 3. Подсоедините кабели камеры

Для многих это становится немного сложным, так что будьте внимательны.

а). Подсоедините кабель питания постоянного тока к красной розетке постоянного тока камеры. Кабель питания постоянного тока имеет 2 провода. Один провод обычно красный, а другой черный.

б). Подключите два других конца этого кабеля питания к фонарю заднего хода вашего автомобиля. Красный провод подключается к кабелю обратного хода +12 В, а черный подключается либо к -12 В, либо к шасси автомобиля (массе).

в). Там будет длинный кабель с желтыми штекерами RCA на каждом конце. Подсоедините один из этих штекеров к желтой розетке RCA камеры.

г). Этот же длинный кабель должен иметь короткий провод, отходящий от каждого штекера RCA. Это триггерный провод. Если вы хотите, чтобы монитор автоматически отображал изображение с камеры при переключении на заднюю передачу, подключите этот триггерный провод к тому же кабелю +12 В фонаря заднего хода. Обратите внимание, что ваш монитор должен поддерживать триггерные кабели, чтобы это работало.

д). Если ваша камера представляет собой беспроводную систему, вам придется подключить к камере кабель с красными и желтыми штекерами. Это передающая часть беспроводной системы. Приемная часть беспроводных установок обычно имеет только один желтый штекер и триггерный провод.

Шаг 4. Протяните кабель

Теперь вам нужно проложить кабель от задней части автомобиля к передней. Если ваша система резервных камер относится к беспроводному типу с передатчиком и приемником, вы можете пропустить этот шаг.

Шаг 5. Подсоедините радиокабели

а). Подключите другой желтый штекер RCA длинного кабеля к видеовходу автомобильного радиоприемника. При необходимости используйте переходник. Если у вас есть беспроводная система, подключите один желтый штекер приемника к автомобильному радиоприемнику.

б). Если ваш монитор поддерживает триггерные провода, подключите триггерный провод к монитору. Беспроводные системы обычно имеют триггерный провод на этом конце приемника. Если в вашем автомобиле используется декодер шины CAN для управления фонарями заднего хода, то триггерный кабель не понадобится.

в). В ситуации, когда вы используете систему беспроводной камеры заднего вида, вам придется дополнительно обеспечить питание приемника. Вы можете либо подключиться к тому же источнику питания, что и автомобильное радио, либо получить питание через блок предохранителей автомобиля.

Шаг 6: Завершение

Пришло время расставить все по своим местам. Вы должны переустановить радио, закрыть отсек фонаря заднего хода и затянуть все винты и болты на свои места. Для некоторых новых радиостанций на данном этапе также может потребоваться перепрограммирование программного обеспечения или обновление конфигурации.

Шаг 7: Зажигание и проверка

В завершение запустите двигатель и включите заднюю передачу. Если все пойдет хорошо, вы должны увидеть на мониторе изображение с камеры заднего вида.

Заключение

Вышеупомянутые семь шагов будут работать с большинством систем и транспортных средств. Конечно, всегда будут исключения, но если вы будете следовать этим рекомендациям, вы сможете исправить любые проблемы.

Как добавить камеру заднего вида в машину

Камера заднего вида может сделать ваш автомобиль более безопасным и предотвратить несчастные случаи.

Автор Nick Kurczewski 16 августа 2022 г.0083

Камеры заднего вида, также известные как камеры заднего вида, могут снизить риск дорогостоящей аварии при движении задним ходом автомобиля или грузовика. Дисплей камеры, показывающий в реальном времени то, что находится позади вас, сводит к минимуму риск столкновения вашего автомобиля с невидимым препятствием.

Эта функция безопасности является обязательной для новых автомобилей, проданных с 1 мая 2018 года.

Но что, если ваш автомобиль старше и в нем нет камеры заднего вида? Возможна ли установка камеры послепродажного обслуживания и если да, то какова стоимость? Давайте посмотрим на варианты на рынке камер заднего вида и на то, как добавить камеру заднего вида в свой автомобиль.

Сколько стоит запасная камера заднего вида?

Ответ во многом зависит от типа камеры, которую вы хотите, и от того, есть ли в вашем автомобиле информационно-развлекательный экран, который будет работать с резервной камерой.

Проводная резервная камера, встроенная в информационно-развлекательный экран автомобиля или, в некоторых случаях, камера, отображающая изображение с камеры в зеркале заднего вида, стоит немного дороже — примерно от 200 до 500 долларов.

Другой вариант — проводная или беспроводная резервная камера с монитором. Последний дешевле и является разумным выбором для старых автомобилей, в которых нет информационно-развлекательного экрана. Они могут стоить всего 100-200 долларов, в зависимости от модели.

Что влечет за собой установка?

Самым простым выбором для автолюбителя является беспроводная камера, так как нет необходимости сверлить отверстия и сращивать провода. Проводное подключение камеры требует больше труда, может включать создание отверстия или какой-либо точки скрытого монтажа для камеры, а также прокладку проводов через транспортное средство.

Если вы предпочитаете, чтобы камеру заднего вида в вашем автомобиле установил кто-то другой, профессиональная установка относительно доступна. Общенациональные сети, такие как Best Buy и Wal-Mart, предлагают установку резервной камеры примерно за 130–140 долларов без учета стоимости самой камеры.

Какие функции следует искать в резервной камере?

Беспроводная камера дешевле и проще в установке, хотя качество изображения часто не такое четкое, как у проводной системы. Другой выбор — воспроизводить ли изображение на информационно-развлекательном экране, в зеркале заднего вида или на отдельном экране.

Также удобна камера заднего вида с обратными указателями парковки, которая показывает примерное расстояние до объектов позади вас.

Знание того, что позволяет вам чувствовать себя наиболее комфортно за рулем, может помочь сэкономить деньги, не говоря уже о потенциальном повышении стоимости автомобиля при перепродаже в будущем. Камера заднего вида является хорошим аргументом в пользу того, что ее можно использовать в повседневной жизни.

Какие продукты имеют хорошие отзывы?

Беспроводные системы, такие как Auto-Vox CS-2 за 120 долларов, могут иметь удобное крепление для заднего номерного знака со встроенной камерой. Если вы не хотите использовать что-то более сложное, чем отвертка и Bluetooth-соединение, вы предпочтете эту быструю и простую систему.

Если вам нужно что-то более доступное, HD eRapta ERT01 стоимостью около 25 долларов может похвастаться рейтингом 4,5 звезды на Amazon, хотя его необходимо физически подключить к источнику питания.

Приблизительно за 45 долларов Amtifo A1 имеет дисплей в пристегивающемся устройстве, которое крепится к зеркалу заднего вида, что также делает его удобным выбором. Этот, как и eRapta, имеет физическое соединение, хотя и предназначен для владельца DIY. Как и в других вариантах, оцените свои навыки самостоятельной работы и при необходимости привлеките профессионалов.

TAGSкамера заднего видакамера заднего видакамера заднего видакамера заднего видабезопасность автомобиляхарактеристики автомобиля

Этот сайт предназначен только для образовательных целей. Перечисленные третьи стороны не связаны с Capital One и несут единоличную ответственность за свое мнение, продукты и услуги.
