Как подключиться к проводу не разрезая его: способы и инструменты

Как подсоединиться к проводу без его разрезания. Какие есть безопасные способы ответвления от основного кабеля. Какие инструменты и материалы понадобятся для подключения к проводу без нарушения его целостности. Какие правила безопасности нужно соблюдать при работе с электропроводкой.

Способы подключения к проводу без его разрезания

Иногда возникает необходимость сделать дополнительное ответвление от существующей электрической линии, не нарушая целостности основного кабеля. Для этого существует несколько безопасных и эффективных способов:

• Использование прокалывающих зажимов
• Применение специальных ответвителей
• Установка распределительных коробок с зажимами
• Использование сжимов типа «орех»

Рассмотрим каждый из этих методов подробнее.

Прокалывающие зажимы

Прокалывающие зажимы позволяют быстро и безопасно подключиться к основному кабелю без его разрезания. Как они работают.

• Зажим надевается на основной провод
• При закручивании винта, острые иглы прокалывают изоляцию и входят в контакт с жилой
• К зажиму подключается отводной провод
• Соединение герметизируется

Преимущества прокалывающих зажимов:

• Простота монтажа
• Надежный контакт
• Герметичность соединения
• Возможность многократного использования

Такие зажимы подходят для подключения к проводам сечением от 1,5 до 240 мм2. Выбирать нужно зажим, соответствующий сечению основного кабеля.

Специальные ответвители

Ответвители представляют собой компактные устройства для безопасного подключения к проводу без его разрезания. Как они работают.

• Основной провод помещается в паз ответвителя
• Крышка защелкивается, прокалывая изоляцию основного провода
• К ответвителю подключается отводной провод

Преимущества ответвителей:

• Компактные размеры
• Быстрый монтаж без инструментов
• Надежная фиксация
• Возможность многократного использования

Ответвители подходят для проводов сечением до 6 мм2. Они широко применяются при монтаже электропроводки в квартирах и частных домах.

Распределительные коробки с зажимами

Для создания разветвленной сети можно использовать распределительные коробки с зажимами. Принцип работы:

• Основной кабель заводится в коробку через кабельный ввод
• Провода фиксируются в зажимах без разрезания
• К свободным зажимам подключаются отводные провода

Преимущества такого решения:

• Возможность подключения нескольких ответвлений
• Удобный доступ для обслуживания
• Защита соединений от внешних воздействий
• Эстетичный внешний вид

Распределительные коробки с зажимами применяются при прокладке электропроводки в офисах, магазинах, производственных помещениях.

Сжимы типа «орех»

Сжимы «орех» позволяют выполнить надежное ответвление от основного провода. Принцип действия:

• Корпус сжима раскрывается
• Основной и отводной провода укладываются в пазы
• Корпус закрывается, обжимая провода

Ключевые преимущества:

• Простота монтажа
• Надежный контакт
• Возможность соединения проводов разного сечения
• Многократное использование

Сжимы «орех» широко применяются при монтаже воздушных линий электропередачи. Они подходят для проводов сечением от 16 до 240 мм2.

Инструменты и материалы для подключения без разрезания провода

Для выполнения безопасного ответвления от основного кабеля потребуются следующие инструменты и материалы:

• Прокалывающие зажимы или ответвители нужного размера
• Изолента
• Пассатижи
• Отвертка
• Инструмент для снятия изоляции
• Индикаторная отвертка
• Мультиметр

При работе с проводкой под напряжением также потребуются диэлектрические перчатки и инструмент с изолированными рукоятками.

Правила безопасности при подключении к проводу

Чтобы избежать поражения электрическим током при подключении к проводу, необходимо соблюдать следующие правила безопасности:

• Отключить напряжение на щитке
• Проверить отсутствие напряжения индикатором
• Использовать инструмент с изолированными рукоятками
• Работать в диэлектрических перчатках
• Не касаться оголенных проводов и металлических частей
• После подключения проверить надежность изоляции

Категорически запрещается выполнять подключение к проводам, находящимся под напряжением. Это может привести к тяжелым травмам и летальному исходу.

Как выбрать оптимальный способ подключения

При выборе способа подключения к проводу без его разрезания следует учитывать следующие факторы:

• Сечение основного и отводного кабеля
• Место подключения (открытая проводка или скрытая)
• Необходимое количество ответвлений
• Требования к герметичности соединения
• Возможность многократного использования

Для домашней проводки в большинстве случаев оптимальным вариантом будут компактные ответвители. Для промышленного применения лучше использовать прокалывающие зажимы или распределительные коробки.

Последовательность действий при подключении к проводу

Независимо от выбранного способа, процесс подключения к проводу без его разрезания включает следующие этапы:

1. Обесточить электрическую цепь
2. Проверить отсутствие напряжения
3. Выбрать место для подключения
4. Установить и закрепить устройство для ответвления
5. Подключить отводной кабель
6. Проверить надежность соединения
7. Восстановить изоляцию
8. Включить напряжение и проверить работу

Строгое соблюдение этой последовательности позволит выполнить подключение быстро и безопасно.

Когда лучше не подключаться к проводу без разрезания

В некоторых случаях от подключения к проводу без его разрезания лучше отказаться:

• При значительном различии в сечении основного и отводного кабеля
• Если провод имеет повреждения изоляции
• При подключении мощных потребителей
• Если требуется частое переключение
• В местах с агрессивной средой

В этих ситуациях более надежным решением будет использование распределительных коробок с полноценными клеммными соединениями.

Проверка качества подключения

После выполнения подключения необходимо тщательно проверить качество соединения:

• Визуально осмотреть места контакта
• Проверить отсутствие механических повреждений
• Измерить сопротивление контакта мультиметром
• Проконтролировать отсутствие нагрева при нагрузке
• Проверить работу подключенных устройств

При обнаружении любых отклонений необходимо устранить причину и повторить подключение. Некачественное соединение может привести к перегреву и возгоранию проводки.

Ответвление провода: основные способы и материалы

Содержание

• 1 Сжим орех, как вариант ответвление провода
• 2 Прокалывающие зажимы для ответвления провода
• 3 Ответвители ОВ
• 4 Ответвление проводов с помощью колодки ДКС
• 5 Ответвление кабеля дедовским способом

Может наступить такой момент, когда необходимо сделать ответвление провода, чтобы присоединить новую линию электросети. Сейчас существует множество способов, каждый их них можно назвать хорошим. Выделять что-то одно я не решился в этой статье, решил, что лучше собрать для вас все варианты. Самый безопасный и долговечный способ ответвления провода вы уже выберите, сходя из прочитанного.



Сжим орех, как вариант ответвление провода

И так, если говорить за этот вариант соединение и ответвление жил проводов и кабелей – он считается оптимальным. Его я решил поставить на первое место. Сжим орех представляет собой простую конструкцию, смотрите фото:

У него небольшие размеры и простой принцип работы. Даже не вижу смысла делать инструкцию по этом поводу. Вот так он выглядит в разрезе:

Чтобы сделать ответвление медных или алюминиевых проводов таким способом, нужно только уложить все провода по своим местам. Далее зажимаем все и закручиваем корпус. Этот способ можно назвать самым простым и действенным. Плюс ко всему, стоимость сжима ореха довольно низкая. Обратите внимание на статью: как соединить провода.

Прокалывающие зажимы для ответвления провода

Данный прибор считается улучшенной версий «Сжима орех», но данное изделие одноразовое, то есть использовать его можно только один раз.

Преимущества:

• Даже если провода находятся под напряжением.
• Корпус герметичный, практически не боится влаги.
• Зажимать очень просто;
• Можно скрепить медные и алюминиевые провода.

Недостаток всего один – изделие можно использовать один раз, далее оно просто выбрасывается.

Чтобы более подробно вы могли понять принцип его работы, просмотрите видео:

Ответвители ОВ

Такое приспособление отлично подойдет для разъединения провода в квартире. Собой это изделие представляет простую конструкцию, без лишних усилий можно его и установить. Интересную информацию об ОВ, узнайте в статье: как заизолировать провод.

Кабель или провод укладываем в специальную защелку, ОВ пробивает его и получается отличное ответвление для квартиры за считанные секунды.

Недостаток один – сечение провода не может превышать 6 мм. Но, для квартиры этот вариант будет оптимальным. Смотрите видео: монтаж ответвления ОВ.

Ответвление проводов с помощью колодки ДКС

Такой способ уже изжил себя, но несколько слов о нем я сказать хочу. Конструкция не большая, но при монтаже придется разрывать жилы в кабеле.

Плюс ко всему, конструкция колодки не герметична и имеет свойство со временем отпускать провод. Такой способ я вам не рекомендую. Но, чисто в ознакомительных целях рассказать я должен был.

Ответвление кабеля дедовским способом

Этот вариант подойдет для всех, у кого под рукой нет никаких зажимов, скруток и т. д. Делайте утроение провода в этом случае аккуратно. Для этого нужно скрутить новую линию с основной линий электропередачи. Использовать пайку или сварку не обязательно, хотя для уверенности не помешает. Оконцевание соединение ответвление жил проводов и кабелей можно провести, если использовать такой способ.

Как скрутить ответвление провода смотрите на картинке:

В самом конце не забываем изолировать все. И помните, делать ответвление провода можно только с однородными материалами. Если провод медный, с алюминиевым его скручивать нельзя ни в коем случае.

Статья по теме: Разница между проводом и кабелем.

Способы ответвления проводки

Для простых обывателей обычно не кажется слишком сложной задача произвести ответвление питающей линии от магистральной. Объясняется это тем, что в жилом доме много распределительных коробок, к которым можно без труда подключиться и проложить ветвь в нужном направлении. Однако в ряде случаев всё не так просто, как кажется, и предполагаемым местом подключения является середина проходящего мимо кабеля. В этой ситуации требуется сделать корректное ответвление, которое не противоречило бы положениям ПУЭ, было безопасным и достаточно технологичным. Тому, как произвести подобные работы и что для этого понадобится, посвящена наша сегодняшняя статья.

Ответвители представляют собой особую группу электротехнических изделий, которые позволяют видоизменить топологию электрической сети, добавив в неё новые линии. Их основное отличие от более известных широкой общественности клеммных колодок состоит в том, что в данном случае предполагается коммутация с минимальными повреждениями кабеля. В зависимости от того, какой вид ответвителей будет использоваться, возможно сохранение целостности жил и минимальное нарушение всех изоляционных оболочек в процессе присоединения отводной линии к магистральной.







Разновидности ответвителей

Начать следует с того, что ответвления рассматриваемого здесь рода очень редко организуются в быту, за исключением домохозяйств в частном секторе. Зачастую такие отводы делаются в цехах на предприятиях, где силовые линии проходят в основном открыто, и к любой из них можно корректно присоединиться, если в помещение добавляется новый агрегат. При этом разрезание основной жилы крайне нежелательно, а потому приходится искать только такие способы ответвления, которые могут одновременно позволить сохранить её и добиться требуемого результата. При этом ответвители не принято помещать в монтажные коробки – обычно их просто оставляют на основной линии, и лишь иногда могут дополнительно укрепить на ближайшей поверхности.

Вполне естественно, что на серьёзных предприятиях скрутке жил не может быть места. Все соединения здесь должны быть ещё более надёжными и безопасными, чем в быту, а потому инженеры уже давно разработали несколько альтернативных подходов. Далее мы рассмотрим несколько самых популярных типов ответвителей.

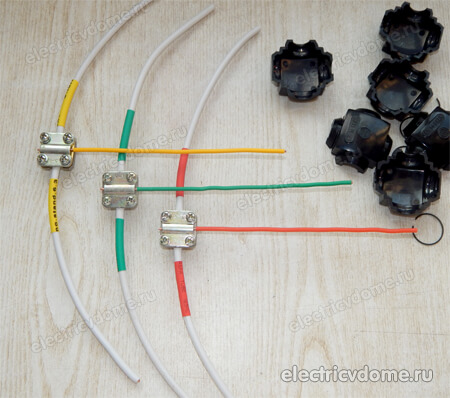

1. Сжим типа «Орех»

Это специальный тип зажима, который был изобретён ещё в советское время. Несмотря на то, что его технологический уровень значительно ниже многих других сегодняшних альтернатив, «орешек» сохраняет очень большую популярность за счёт своей простоты. Изделия данного типа представляют собой небольшой карболитовый корпус, разделяющийся на две половины, как скорлупа грецкого ореха. Между собой они соединяются в пазы-защёлки и дополнительно удерживаются либо особым фиксационным кольцом, либо при помощи нескольких винтов с гайками, стягивающих конструкцию.

Внутри «Ореха» располагается три стальные пластины или плашки, насаженные на четыре винта. Принцип использования изделия таков: отрезок магистральной донорской линии зачищается на 5-15 мм и на его зажимают между крайней и средней пластинами. Точно таким же образом свободный конец новой линии зажимается между средней и другой крайней пластиной, причём отвод обычно располагается под прямым углом к исходному проводу или кабелю. Несомненным преимуществом такого способа можно назвать отсутствие непосредственного контакта между двумя проводниками, что делает возможным даже коммутацию меди и алюминия, если в этом есть необходимость. Кроме того, данный ответвитель может использоваться для работы с жилами разного сечения, в должной мере сжимая их при коммутации.

Компактность сжима «Орех», его невысокая стоимость, простота в сборке и достаточно высокая безопасность сделала данный тип соединения одним из самых популярных на постсоветском пространстве, несмотря даже на то, что недостатки этого способа также существенны. К последним можно отнести невозможность осуществления работ под напряжением и крайне невысокую герметичность получаемого таким образом соединения. Обычно класс пылевлагозащищённости «орешка» – всего IP20, что означает запрет на его применение на открытом воздухе и в помещениях, где высока вероятность образования конденсата.







2. Прокалывающие зажимы

Данный тип ответвительных изделий в значительной мере является логичным последователем «ореха». Несомненными преимуществами таких зажимов является простота их установки, не требующая подготовительных работ. Здесь монтажнику не нужно не только разрезать кабель, но даже зачищать участок его изоляции. Присоединение отводной жилы к донорской осуществляется путём зажимания той и другой корпусом с несколькими подвижными губками. На последних имеются специальные зубцы, которые впиваются в провод, прокалывают все защитные оболочки и таким образом одновременно обеспечивают и хороший электрический контакт, и высокую механическую прочность.

Наиболее часто данный тип зажимов используется для организации отводной линии от провода СИП, проложенного воздушным способом. При этом работы в основном производятся под напряжением, но это никоим образом не сказывается на качестве контакта и не угрожает здоровью электрика, если всё сделано верно. Конструкция прокалывающего зажима такова, что зубья и контактная пластина надёжно заизолированы от тех зажимных болтов, к которым прикасается монтажник.

Важно отметить, что данный тип соединения демонстрирует высокую герметичность, поскольку все элементы прилегают друг к другу вплотную, а оголённые участки металла отсутствуют. Это позволяет мастерам без каких-либо опасений использовать прокалывающие зажимы при подключении фонарных столбов на улице и монтировать отводы питающих линий в местах с повышенной влажностью и запылённостью. Так же, как и изделия предыдущего типа, такие зажимы в целом довольно просты, долговечны и имеют сравнительно невысокую цену, что делает их чуть ли не оптимальным выбором для сферы ЖКХ и оснащения промышленных предприятий. Кроме того, их конструкция позволяет соединять между собой проводники из разных металлов и с отличающимися сечениями.

Единственным недостатком можно назвать лишь то, что данный тип соединения является одноразовым – с повреждённого донорского кабеля снимать зажим не принято, придётся заменять весь участок. Вместе с тем, при учёте долговечности соединения, произведённого таким образом, волноваться о том, что необходимость в отводной линии исчезнет, вряд ли стоит. Скорее всего, избавляться от данного узла будут только на этапе полноценной реконструкции участка электросети.







3. Зажимы типа ОВ

Такие изделия часто называют упрощённой версией традиционных прокалывающих ответвителей. Они действительно в максимальной мере повторяют принцип действия рассмотренных выше изделий, но при этом отличаются значительно более компактными размерами. В общем виде зажимы ОВ представляют собой небольшую защёлку с пластиковым наружным слоем и металлической основой внутри. В её канавки помещаются донорский и отводной кабель, после чего зажим закрывается и фиксирует проводники в одном положении. Специальная рубящая перемычка-гильотина из латуни, расположенная перпендикулярно осям проводников, с силой вдавливается в защёлку и пробивает их изоляционный слой, что и позволяет получить электрический контакт.

На манипуляции требуется лишь несколько секунд, а по надёжности такое соединение почти не уступает рассмотренным выше. За счёт своих небольших размеров зажимы ОВ нередко используются при сборке распределительных щитков, когда нужно создать ответвление проводника, не задействовав для этого отдельную шину, или во время монтажа розеточных блоков, чтобы создать перемычки между соседними гнёздами. Безусловным преимуществом следует назвать тот факт, что для создания отводной линии монтажнику не требуется никакой инструмент – все действия легко произвести голыми руками.

К сожалению, данный вид ответвителей ещё не очень популярен среди отечественных потребителей. Скорее всего, здесь сказывается не только их недостаточная информированность о существовании изделий подобного типа в принципе, но и кажущаяся внешняя хрупкость изделий. В сравнении с более привычными «орешками» и обычными прокалывающими моделями, зажимы ОВ выглядят просто как маленькие пластиковые прищепки, не вызывающие доверия. Вместе с тем, профессионалы ценят их очень высоко и нередко используют там, где другой тип ответвления будет неудобен по каким-либо причинам – например, в тех же розетках и выключателях.

Единственным недостатком зажимов ОВ можно назвать ограничение по поперечному сечению подключаемых жил. В силу своей миниатюрности такие изделия могут коммутировать проводники диаметром не более 6 кв. мм. , однако этого часто бывает достаточно не только для частного дома, но даже для подключения станка на предприятии. Так что, скорее всего, данный тип ответвителей ещё приобретёт заслуженную популярность.



Обращаем внимание читателей на то, что мы здесь решили умышленно не рассматривать различные клеммники и клеммные колодки. Хотя эти изделия широко используются монтажниками, и сегодня уже могут показать высокую надёжность, для стационарного ответвления проводов их применять всё же не очень рационально. Такой тип соединения проводников совершенно не герметичен, а колодки ещё и нуждаются в регулярном обслуживании – подтягивании винтов, не говоря уж о том, что использовать их без разрыва донорской линии невозможно.







Вместо заключения

Нетрудно заметить, что среди рассмотренных выше ответвителей нет ни однозначно выигрышных, ни слишком плохих. Каждый тип в той или иной мере подходит для разных ситуаций и вполне может быть использован без опасений. И именно их ориентированность на конкретные технические задачи обуславливает качество соединения. Любой опытный электрик, столкнувшись с определённой ситуацией, всегда должен уметь выбрать наилучший вариант. Если же потребители сами хотят произвести отвод питающей линии, им сначала необходимо приобрести ответвители надлежащего качества. Чтобы выбор стал проще, мы решили привести несколько рекомендаций от специалистов.

• Обратите внимание на маркировку изделия: там должны быть указаны допустимые сечения проводников, класс защиты и ограничения на использование. Придерживаться их следует неукоснительно, иначе на надёжность соединения можно не рассчитывать.
• Изучите материал, из которого изготовлен ответвитель. Лучше всего себя показывает проверенный временем карболит и особый современный электротехнический пластик с повышенной прочностью. Кроме того, крайне рекомендуемо, чтобы изделие было стойким к ультрафиолету и хотя бы среднему нагреву.
• Следите, чтобы ответвитель был рассчитан именно на тот диаметр жилы, с которым ему придётся иметь дело. Это позволит не только обеспечить герметичность соединения, но и не даст проводнику выскользнуть со своего места.
• Избегайте моделей, в конструкции которых подразумевается непосредственный контакт донорской магистрали и отводной линии. Без промежуточной латунной пластины такое соединение может со временем стать аварийным, а при необходимости связать медь и алюминий будет таким с самого начала.
• Если предполагается ответвление сразу большого количества проводов, в том числе, разного диаметра, используйте зажимы ОВ правильного цвета. Красные (модель ОВ-1) коммутируют жилы от 0,5 до 1,5 кв. мм, синие (ОВ-2) – от 1,5 до 2,5 кв. мм, жёлтые (ОВ-3) – от 4 до 6 кв. мм.

Рассмотренные сегодня ответвители полностью соответствуют всем требованиям ПУЭ, а потому не заставят Вас волноваться о своей надёжности. Присоединение проводников без разрыва – не просто один из наиболее правильных и удобных способов ответвления, но и самый долговечный. Если всё будет сделано корректно, такое соединение прослужит несколько десятков лет, не вызывая к себе ненужного внимания.

Как сращивать провода электрических цепей

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

 Ель / Марго Кавин

Обзор проекта

Очень многие электрические проекты требуют, чтобы вы соединили (соединили) провода цепи вместе. Иногда это происходит в коробках с приборами, но также может происходить везде, где вы хотите разветвить цепь на два или более направлений. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект включает в себя выполнение кабельных соединений внутри распределительной коробки с заглушкой, к которой можно получить доступ, когда вам нужно работать с проводами.

Изучение техники сращивания позволит выполнять бесчисленное количество проектов, которые улучшат ваше жилое пространство, таких как перемещение розетки или светильника, удаление стены, отделка подвала или укрощение свисающих проводов, которые неправильно подключены.

Изготовление сращивания проводов не является сложной техникой. Но, как и при любом ремонте электрооборудования, который включает в себя работу с проводами цепи, мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт базового ремонта электрооборудования.

Показанный здесь проект предполагает, что поверхности стен открыты для обеспечения доступа и что электрические кабели уже проложены внутри стенных полостей. В противном случае процесс ловли тросов сделает проект более сложным и трудоемким.

Смотреть сейчас: Как сращивать электрические провода

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Электрические соединения никогда нельзя оставлять отдельно в полости стены или потолка. Вместо этого все стыки должны находиться в одобренной распределительной коробке или электрической коробке приспособления. Сама коробка должна оставаться доступной и не может быть скрыта за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки. Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и удерживая искры и огонь , если что-то пойдет не так. Хотя на первый взгляд распределительные коробки могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать, и они сделают вашу работу более безопасной.

Наконечник

Распределительные коробки бывают пластиковыми и металлическими. Некоторые электрики предпочитают прочность металлических коробок, но если вы используете металлическую распределительную коробку, помните, что ее нужно будет подключить к системе заземления с помощью заземляющего провода косички. Один конец косички сгруппирован с заземляющими проводами цепи, а другой конец прикручен непосредственно к металлической коробке. Для пластиковых распределительных коробок не требуется заземляющий провод.

Демонстрируемый здесь метод представляет собой правильный способ сращивания электрических проводов с использованием одобренных UL соединителей проводов, соединенных внутри одобренной электрической коробки. Эти соединители могут быть знакомыми накручиваемыми гайками или вставными соединителями нового типа. Этот метод одобрен Национальным электротехническим кодексом (NEC). Ни в коем случае нельзя использовать старый неофициальный метод сращивания проводов с помощью изоленты.

Ель / Марго Кэвин

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Кабельный рыхлитель
• Инструмент для зачистки проводов
• Молоток
• Отвертка
• Плоскогубцы
• Аккумуляторная дрель с отверткой
• Удлинитель сверла (при необходимости)

Материалы

• Металлическая распределительная коробка с крышкой
• Кабельные зажимы для коробки
• Соединители проводов, одобренные UL
• Шурупы для крепления коробки
• Заземляющий провод косички

1. Удаление внешней оболочки кабеля

   Убедитесь, что вы соединяете два одинаковых кабеля. Кабели должны совпадать с точки зрения сечения проводов и количества отдельных проводников в кабеле. Современная проводка (до 50 лет или около того) будет иметь калибр и количество проводов, напечатанных на внешней оболочке кабеля. Например, кабель с маркировкой «Заземление 12/2 Вт» содержит два изолированных проводника калибра 12 плюс заземляющий провод из неизолированной меди.

   Во-первых, обнажите отдельные проводники внутри жесткой внешней пластиковой оболочки, используя кабельный рыхлитель, чтобы разрезать оболочку. Не используйте канцелярский нож, так как вы рискуете порезать отдельные провода. Вставьте кабель в отверстие в рыхлителе кабеля, пока он не окажется примерно в 6 дюймах от конца кабеля. Слегка сожмите стороны рыхлителя вместе и снимите инструмент с конца кабеля, чтобы разрезать оболочку.

   Обрежьте отрезанную часть оболочки и бумажного наполнителя режущими губками на инструменте для зачистки проводов или канцелярским ножом.

   Ель / Марго Кэвин

2. Зачистить изоляцию от проводников

   Каждый токопроводящий провод в кабеле, за исключением провода заземления, будет покрыт пластиковой изоляцией с цветовой маркировкой. Используйте инструмент для зачистки проводов, чтобы удалить около 1/2 дюйма этой изоляции с каждого провода. Инструмент для зачистки имеет прорези, соответствующие разным сечениям проводов; используйте слот, который соответствует проводам в вашем кабеле.

   Ель / Марго Кэвин

3. Осмотрите кабели

   Проверьте проводку на обоих кабелях на наличие любых признаков повреждения, таких как порезы, погрызы или сгоревшая изоляция или надрезанная проводка. Когда оболочка кабеля и изоляция проводов подготовлены должным образом, примерно 6 дюймов провода должны выступать за край оставшейся оболочки, а отдельные провода должны быть зачищены и сглажены, а не надрезаны.

   Ель / Марго Кэвин

4. Удаление заглушек из распределительной коробки

   С помощью отвертки и молотка ослабьте два противоположных выбивных диска из распределительной коробки. Используйте плоскогубцы, чтобы поддеть и полностью удалить диски. Часто приходится несколько раз качать диск вперед-назад, прежде чем он освободится. Утилизируйте диски.

   Ель / Марго Кэвин

5. Прикрепите кабельные зажимы к распределительной коробке

   Пластиковые кабельные зажимы обычно просто защелкиваются в выбивных отверстиях в коробке. Для металлических кабельных зажимов сначала снимите стяжное кольцо с резьбой, затем вставьте зажим через выбивное отверстие. Навинтите зажимное кольцо обратно на зажим изнутри коробки и с помощью плоскогубцев надежно затяните кольцо. Не поворачивайте слишком сильно, иначе вы можете сломать зажим.

   Ель / Марго Кэвин

6. Вставьте кабели

   Вставьте по одному кабелю в каждую выемку распределительной коробки через зажим. Убедитесь, что кабель ровно лежит на зажиме — если вы случайно повернете его боком, вы рискуете повредить кабель. Оболочка кабеля должна выходить за зажим в коробку на 1/4–1/2 дюйма. Пластиковые кабельные зажимы обычно имеют язычок, который вы принудительно закрываете, чтобы зажать кабель. При использовании металлических зажимов затягивайте винты на зажиме, пока кабель не будет надежно зажат.

   Ель / Марго Кэвин

7. Установите коробку и крышку

   Распределительная коробка имеет отверстия сзади и по бокам, чтобы вы могли привинтить ее к деревянному каркасу. При необходимости вы можете прикрепить к дрели удлинитель биты, который поможет вам закручивать шурупы, не повреждая провода. Убедитесь, что коробка надежно прикреплена к элементу каркаса на глубине, позволяющей надежно установить накладку на коробку после того, как будет установлена ​​готовая поверхность стены или потолка. Например, если стена будет отделана гипсокартоном толщиной 1/2 дюйма, передний край коробки должен выступать на 1/2 дюйма за переднюю поверхность стойки. Это гарантирует, что коробка будет вровень с готовой поверхностью стены.

   Ель / Марго Кэвин

8. Подсоединение проводов

   Используя утвержденные соединители проводов, соедините проводники с одинаковыми цветами изоляции.

   При использовании стандартных проволочных гаек некоторые электрики предпочитают сначала скручивать провода плоскогубцами, а затем накручивать проволочные гайки на концы проводов. Тем не менее, некоторые производители проволочных гаек предписывают просто соединить два параллельных провода, а затем накрутить проволочную гайку на оголенные концы проводов по часовой стрелке. Как бы вы это ни делали, провода должны быть подсоединены достаточно надежно, чтобы они не высвободились из гайки, когда вы будете тянуть за них. В нижней части проволочной гайки не должно быть оголенного провода. Некоторым электрикам нравится оборачивать петлю или две электроизоляционной ленты вокруг основания гайки и проводов, чтобы усилить соединение проводов.

   Другим типом утвержденного соединителя проводов является соединитель с нажимной посадкой. С этими соединителями вы просто вставляете оголенный конец провода в гнездо на соединителе.

   Неизолированные медные провода заземления цепи также должны быть соединены вместе в коробке с помощью утвержденного разъема. Для металлических электрических коробок подсоедините третью косичку заземления (из оголенной меди или с зеленой изоляцией) к двум оголенным медным проводам заземления цепи, используя соединитель для проводов. Затем свободный конец пигтейла соединяется с резьбовым отверстием на металлической коробке с помощью зеленого винта заземления. Этот метод заземляет электрическую коробку и повышает безопасность цепи.

   После завершения соединений и отделки поверхности стены или потолка вокруг коробки надежно прикрепите накладку. Некоторые накладки имеют матовую поверхность, что позволяет их красить.

   Ель / Марго Кэвин

Как провести электрический провод сквозь стены

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Что делать с небезопасной электропроводкой . Колледж Койн.

7 простых шагов — Боб Вила

Если ваш список дел по дому включает амбициозный проект по электрике своими руками, будь то установка светильника, замена выключателя или прокладка электрических проводов до добавить еще одну розетку в гараж, нужно знать фундаментальный навык сращивания проводов. Изучение того, как правильно сращивать провода, не только обеспечит правильную работу вашего электрооборудования, но, что не менее важно, также обеспечит безопасность вас и вашего имущества. Если вы не уверены, что точно знаете, как сращивать провода, читайте дальше для получения дополнительной информации.

Перед началом сращивания проводов

В следующих инструкциях предполагается, что вы сращиваете два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex — торговая марка провода, предпочитаемого многими электриками, который обычно используется в жилых помещениях. Маркировка, нанесенная на внешнюю изоляцию, «12/2 NMC с заземлением», указывает размер и тип провода — другими словами, это провод 12-го калибра с двумя внутренними изолированными жилами (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.

Примечание : «NMC» — это аббревиатура от неметаллического кабеля, который чаще всего используется в жилых помещениях.

Другие типы провода Romex, используемые в жилищном строительстве:

• 12/3—12-калибр провод с тремя внутренними изолированными жилами и заземлением, обычно используемый для выключателей и осветительных приборов
• 10/2—10- провод калибра с двумя внутренними изолированными жилами и заземлением, обычно используемый для водонагревателей
• Провод калибра 10/3—10 с тремя внутренними изолированными жилами и заземлением, обычно используемый для электрических сушилок для белья и печи

Следует отметить, что, несмотря на возможность сращивания проводов Romex разных типов, например, от 12/2 до 12/3, никогда не следует сращивать вместе провода разного сечения. Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод. Например, провод 12-го калибра рассчитан примерно на 20 ампер, а провод 10-го калибра — на 30 ампер.

Перегрузка провода силой тока, превышающей предусмотренную, может привести к его перегреву, плавлению и, возможно, возгоранию.

СВЯЗАННЫЕ: Лучшие мультиметры для домашних мастеров и профессионалов

Фото: istockphoto.com

Меры предосторожности при сращивании электрических проводов к проводу, который вы хотите соединить. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти.

Убедитесь, что питание действительно отключено с помощью вольтметра, устройства, измеряющего электрический ток в проводах. Если вы все еще не уверены, что электричество отключено, выключите главный автоматический выключатель во всем доме.

Дополнительные меры предосторожности, которые необходимо принять перед началом проекта:

• Найти партнера . Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай неблагоприятного стечения обстоятельств.
• Смени обувь . Носите обувь на резиновой подошве, чтобы защитить тело.
• Убедитесь, что помещение сухое . Никогда не работайте с электропроводкой во влажных или влажных условиях.

Как сращивать провода

Если для домашнего проекта требуется сращивание проводов, внимательно и точно выполните следующие действия. Надежное электрическое соединение принесет желаемый результат, например, новый светильник или вентилятор. Однако один неверный шаг может привести в лучшем случае к беспорядку, который необходимо исправить, а в худшем — к катастрофе. Внимательно прочитайте эти инструкции и соберите все необходимое оборудование, прежде чем приступить к работе. Самое главное: если вы когда-нибудь сомневаетесь, позвоните профессионалу.

Инструменты и материалы

• Вольтметром
• Pligers’s Pliers
• БОКАКА СОЕДИНЕНИЯ
• Крышка для соединения
• РАМЕКС Винт заземления
• Универсальный нож
• Инструмент для зачистки проводов
• Колпачки для проводов

ШАГ 1: Подготовьте и установите распределительную коробку.

Используйте плоскогубцы электрика или монтажника, чтобы удалить два выбивных отверстия на новой распределительной коробке, в которых будут размещаться и защищаться сращенные провода, а также любые искры, которые могут вызвать пожар, если что-то пойдет не так. Выбивные отверстия вдавливаются в коробку в заранее определенных местах во время производства для легкого удаления.

Большинство распределительных коробок являются универсальными и имеют выбивные отверстия различных размеров для различных применений и различных калибров проводов. Эта настройка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Вставьте разъем Romex в каждое выбивное отверстие распределительной коробки. Обязательно приобретите соединитель, который соответствует выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра соединяемого провода.

Прикрепите разъем к распределительной коробке с помощью контргайки с резьбой и затяните острогубцами и/или отверткой. Соединители действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Установите распределительную коробку соответствующим образом — многие типы крепятся непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне действия существующего провода. ШАГ 2: Подготовьте соединители для сращивания проводов.

Проденьте конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете с ним, — через один из разъемов Romex, прикрепленных к коробке. Затяните винты по бокам разъема провода, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

ШАГ 3: Заземлите распределительную коробку.

Вверните заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет (безопасно возвращает избыточный электрический ток на землю) распределительную коробку в случае короткого замыкания.

ШАГ 4: Зачистите и заземлите провода.

Зачистите примерно 6 дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Канцелярский нож идеально подходит для разрезания и отрезания внешней изоляции, или вы можете использовать кусачки. Снимите защитную бумажную обертку вокруг изолированных проводов и провода заземления.

Фото: istockphoto.com

ШАГ 5: Используйте закручивающуюся проволочную заглушку.

Оберните один из оголенных медных заземляющих проводов один раз вокруг винта заземления, прикрепленного к распределительной коробке; Вы должны оставить около 6 дюймов оголенного провода, свисающего за винтом. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй заземляющий провод вместе с прикрепленным заземляющим проводом с помощью плоскогубцев и закрепите соединение с помощью закручивающейся крышки/гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

amazon.com

СВЯЗАННЫЕ: Лучшие инструменты для зачистки проводов для электрических проектов

ШАГ 6: Скрутите провода вместе.

Используя пару инструментов для зачистки проводов, снимите примерно ½ дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов. Инструмент для зачистки проводов — удобный инструмент для этой задачи, поскольку он предназначен для зачистки проводов самых разных размеров и доступен в большинстве центров по благоустройству дома. Подобно плоскогубцам, этот инструмент имеет острые кромки и заданные режущие точки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Фото: istockphoto.com

Скрутите с помощью пассатижей зачищенные концы соответствующих проводов из каждой жилы Romex 12/2, белый провод к белому, а черный к черному. Скручивайте их, пока они не будут плотно соединены, и закрепите каждое соединение колпачком/гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Фото: istockphoto.com

ШАГ 7: Закрепите распределительную коробку.

Совместите защитную крышку с крепежными винтами на соединительной коробке и надежно затяните с помощью отвертки.

Заключительные мысли

Знание того, как сращивать провода, поможет вам сэкономить время и деньги на многочисленных проектах по электроснабжению и освещению в доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять лицензированного электрика для своего проекта.

Хотя наем электрика может обойтись вам не менее чем в 50 долларов в час, это небольшая цена за защиту вашей семьи и имущества от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Часто задаваемые вопросы о подключении электрических проводов

В. Можно ли сращивать провода без распределительной коробки?

Технически да, но крайне маловероятно, что сращивание проводов без распределительной коробки допустимо по СНиПам и к тому же небезопасно, поэтому функционально этого делать не следует.
