Как подобрать блок питания для светодиодной ленты: Блок питания для светодиодной ленты. Какой лучше выбрать и как рассчитать мощность?

Содержание

Блок питания для светодиодной ленты. Какой лучше выбрать и как рассчитать мощность?

Если вы воткнете светодиодную ленту напрямую в розетку (а некоторые почему-то делают именно так), то она мгновенно сгорит, почернеет и пустит дым. Светить после этого, она уже никогда не будет. Так делать категорически нежелательно.

Светодиодные ленты питаются напряжением 12 или 24 вольт. Я использую ленту на 12 вольт. Почему? Потому, что ее проще купить и она дешевле.

Для того, чтобы превратить сетевое напряжение 220 вольт в 12, используется импульсный блок питания. Его основной параметр — это мощность, которую он способен отдать светодиодной ленте. Как рассчитать мощность блока питания, я вам покажу на конкретном примере.

Вот две пятиметровые RGB-ленты SMD 5050, 30 светодиодов на метр, которые нужно запитать.

Расчет блока питания для светодиодной ленты

Сначала, необходимо выяснить, какую мощность потребляет один метр такой ленты.

Чему равна мощность одного метра ленты, вы можете посмотреть в этой таблице:

Тип светодиода Диодов на 1 метре Мощность
SMD 3528 60 4,8 Вт
SMD 3528 120 7,2 Вт
SMD 3528 240 16 Вт
SMD 5050 30 7,2 Вт
SMD 5050 60 14 Вт
SMD 5050 120 25 Вт

Мощность одного метра ленты - 7,2 ватта. Всего 10 метров (две бобины по 5 метров). Умножаем 10 метров на 7,2 ватта, получаем 72ватта. Это мощность, которую потребляет лента.

Важный момент! Блок питания обязательно должен иметь запас по мощности минимум 30%. Иначе, он быстро сгорит от перегрузки. Соответственно, 72 ватта плюс 30%, получается 93,4 ватта.

Вот именно такой мощности нужен блок питания, чтобы запитать 10 метров светодиодной ленты SMD 5050 c 30 светодиодами на метре.Существует, как минимум, три варианта блоков питания, которые можно купить в магазинах, продающих светодиодные ленты.

Варианты блоков питания для светодиодной ленты

Компактный герметичный блок питания в пластиковом корпусе (1)

Небольшой размер, легкий, влагозащищенный. Однако, его мощность не бывает больше 75 ватт. Поэтому, чтобы запитать две ленты, потребуется два блока питания по 50 ватт. Используется в подсветке интерьеров, т. к. его проще всего спрятать.

Герметичный блок питания в алюминиевом корпусе (2)

Мощность 100 ватт и его одного хватит, чтобы запитать сразу две ленты. Однако, весит он больше килограмма и имеет большие габариты. Используется, в основном, для подсветки уличных вывесок, т.к. очень надежен и хорошо защищен от внешних воздействий (солнце, мороз, дождь).

Открытый блок питания (3)

Этот тоже выдает 100 ватт, но имеет самые большие размеры. Лично я не встречал ни разу, чтобы его использовали для подсветки потолков или стен. Его невозможно спрятать в нишу. Применяется для питания аппаратуры, обычно устанавливается в аппаратные отсеки или специальные шкафы. Его достоинство — это более низкая стоимость.


Итак, чтобы подобрать блок питания, сначала смотрим тип ленты, которую хотим запитать. Далее, смотрим в таблице, какую мощность потребляет один метр такой ленты. Умножаем это значение на длину ленты, получаем мощность блока питания. Выбираем из имеющихся в продаже вариантов блоков питания тот, который вам больше подходит.

Источник: http://led-lenta.ru/

3 вида блока питания светодиодной ленты

Источником напряжения для большинства светодиодных лент (кроме Led лент 220В), являются блоки питания. Сами ленты непосредственно в сеть не подключаются.

Для них нужно устройство, которое преобразует переменное напряжение 220В в постоянное 12V или 24V. Это своего рода понижающий электронный трансформатор.

Безусловно, есть ленты работающие и от других напряжений, но самыми ходовыми являются 12-ти вольтовые модели.

Драйверы и блоки от компьютера — можно или нет

Давайте рассмотрим подробнее вопрос какие блоки питания бывают и где лучше использовать те или иные БП. Ведь для подключения светодиодной подсветки в спальне, на улице или в бассейне, применяются совершенно разные экземпляры.

При этом не путайте блоки питания и драйверы. Это совершенно разные устройства и выполняют они разные задачи.

Подключив светодиодную ленту от драйвера, можно запросто ее спалить и вывести из строя. Почему так происходит, объясняется в отдельной статье.

Еще часто задаются вопросом, а можно ли вместо стандартного магазинного блока, использовать блоки питания от компьютера?

Если у него характеристики совпадают с характеристиками led ленты — есть постоянное стабилизированное напряжение 12В + достаточная мощность, то подключайте.

Все будет светиться и работать исправно. Однако для качественно подсветки, лучше подбирать специализированные виды. Давайте к ним и перейдем.

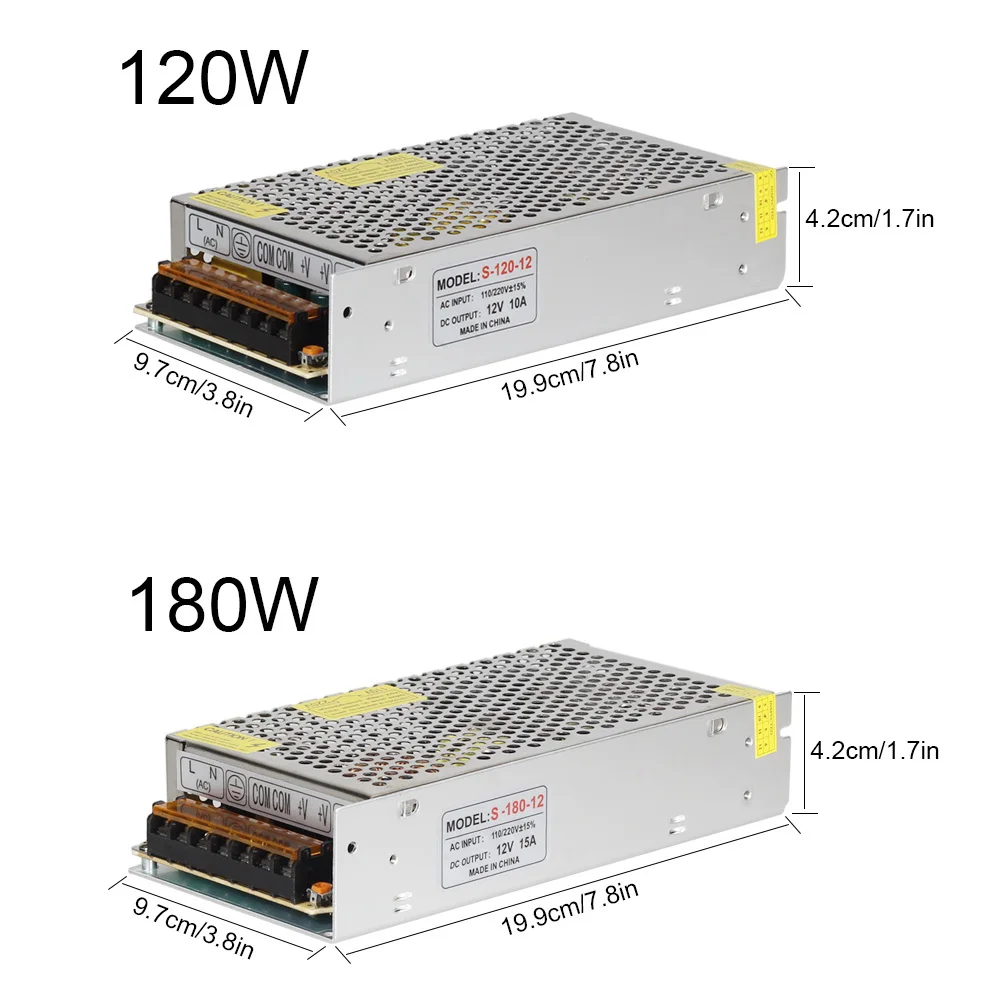

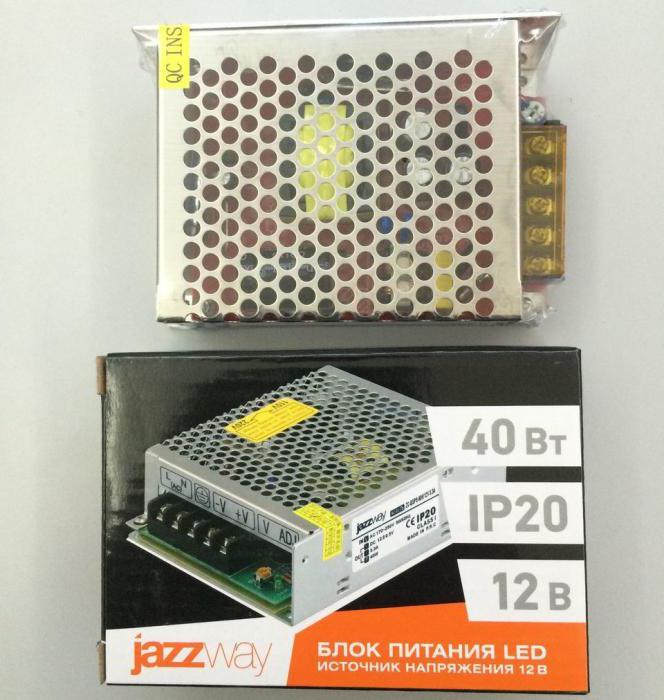

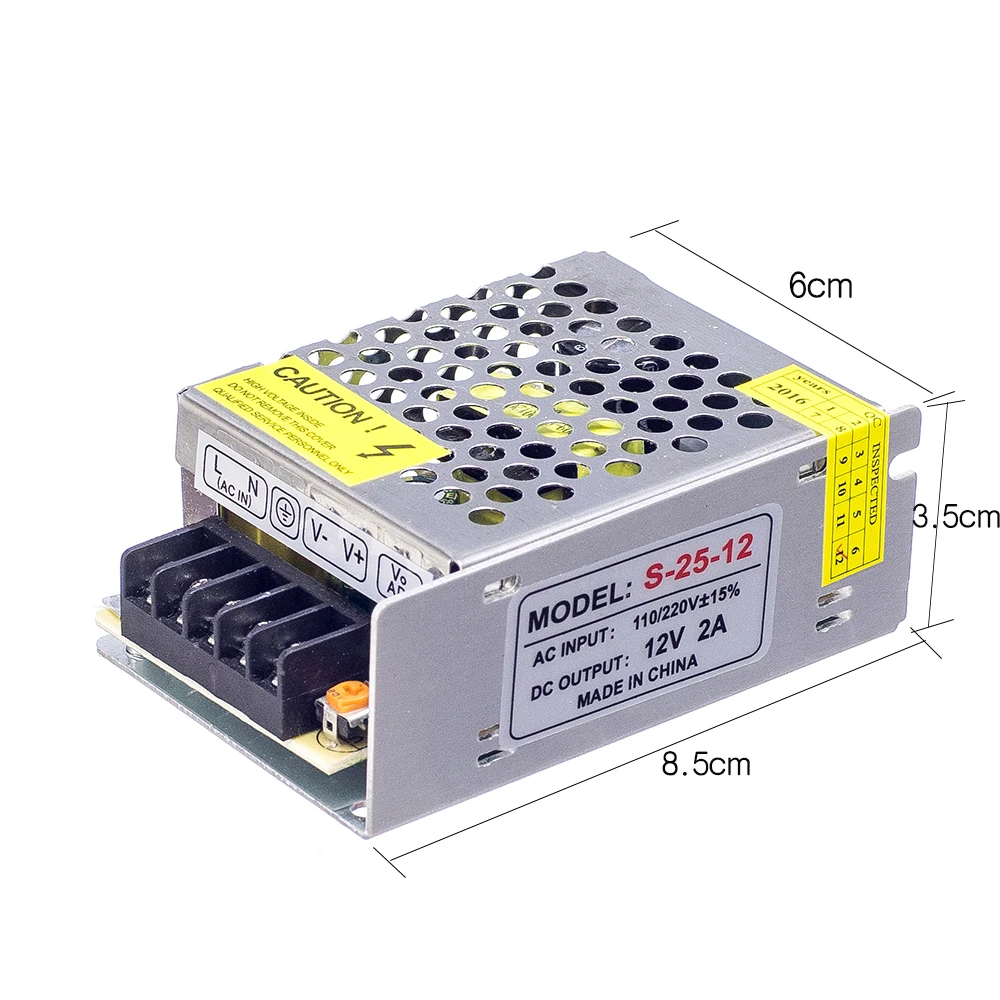

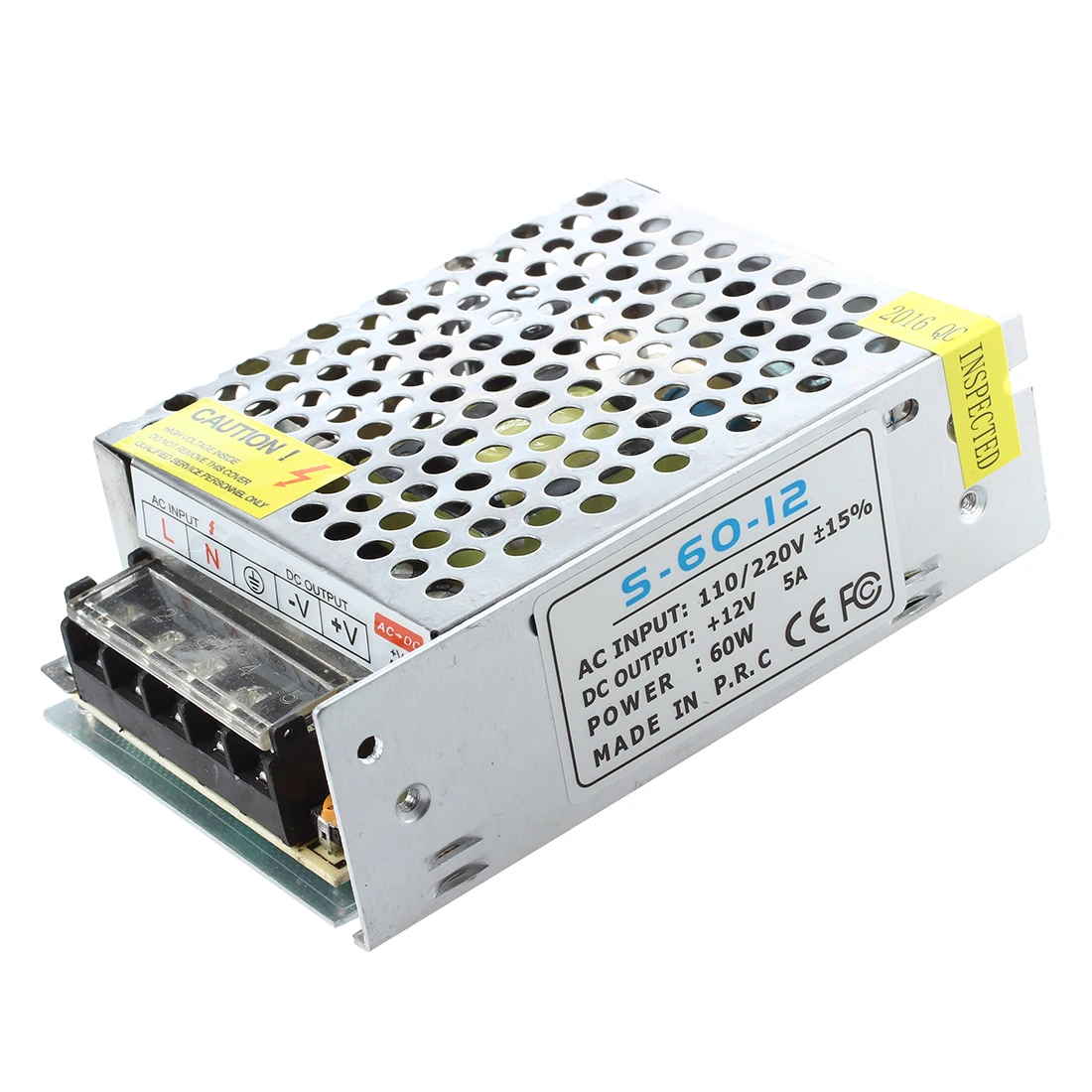

Негерметичный блок питания

Начнем с самого распространенного — негерметичного блока питания. Он представляет из себя металлическую коробочку с перфорированным корпусом.

Такие виды чаще всего используются для подсветки внутри сухих помещений — спальни, залы, коридоры, офисы. Они не имеют никакой влагозащиты и снабжены значком IP20.

Популярность данных блоков объясняется тремя факторами:

  • более долгий срок службы из-за лучших условий охлаждения
  • легко можно найти экземпляры большой мощности (свыше 100Вт)

Если вы купите подобный блок у качественного производителя - это будет оптимальный вариант для вашей подсветки. Правда все равно не надейтесь что он прослужит дольше самой ленты.

Рано или поздно они выходят из строя. Из-за каких причин это происходит и как подобного можно избежать, читайте в статье по ссылке ниже.

Такие блоки еще выпускаются в формате Slim. Причем весьма габаритная модель шириной 10-15см, может быть одинаковой по мощности с моделями Slim, которые не шире спичечного коробка.

Правда качество сборки и долговечность от этого проигрывает. Если большие экземпляры нужно выбирать с запасом по мощности в 30%, то для Slim девайсов этот запас уже составит минимум 50%.

Подробнее о том, как грамотно подобрать мощность, используя всего одну универсальную формулу, читайте ниже.

Ну а еще не забывайте, что чем больше коробочка, тем больше функциональности она может в себе нести. Помимо простого трансформатора в ней можно установить как диммер, так и дистанционное управление.

Покупаете одно устройство, а получаете 3 в 1.

Все габариты конечно же зависят от мощности. Например для маломощной подсветки (60-80Вт), подойдут даже миниатюрные модели устанавливаемые на din-рейку.

Но самое главное запомните, что все подобные блоки используются только в сухих помещениях. Их нельзя монтировать:

  • на кухне возле раковины
  • и тем более на улице

Еще часто можно встретить небольшие БП ноутбучного исполнения.

Для коротких отрезков маломощной светодиодной ленты - их также можно считать вполне приемлемым вариантом.

Миниатюрные же адаптеры, напоминающие зарядку от телефонов, рассматривать не будем.

Они рассчитаны на очень специфичное и маломощное освещение, и зачастую продаются вместе с лентой в комплекте.

Ничего здесь выбирать и ломать голову с подбором мощности не нужно.

Герметичные блоки питания

Герметичные модели полностью запечатаны в водонепроницаемом корпусе.

Внутри них помещается схема со всей электроникой и заливается силиконовым компаундом. Доступ влаги или влажного воздуха внутрь таких изделий перекрыт на 100%.

С одной стороны это и хорошо, но с другой стороны, вы тем самым ухудшаете условия охлаждения. Нагревающиеся электронные компоненты, просто не будут успевать толком охлаждаться.

И стоит хоть чуть-чуть нагрузить такую модель даже до номинальных параметров, как вам тут же будет обеспечен поход в магазин за новым экземпляром.

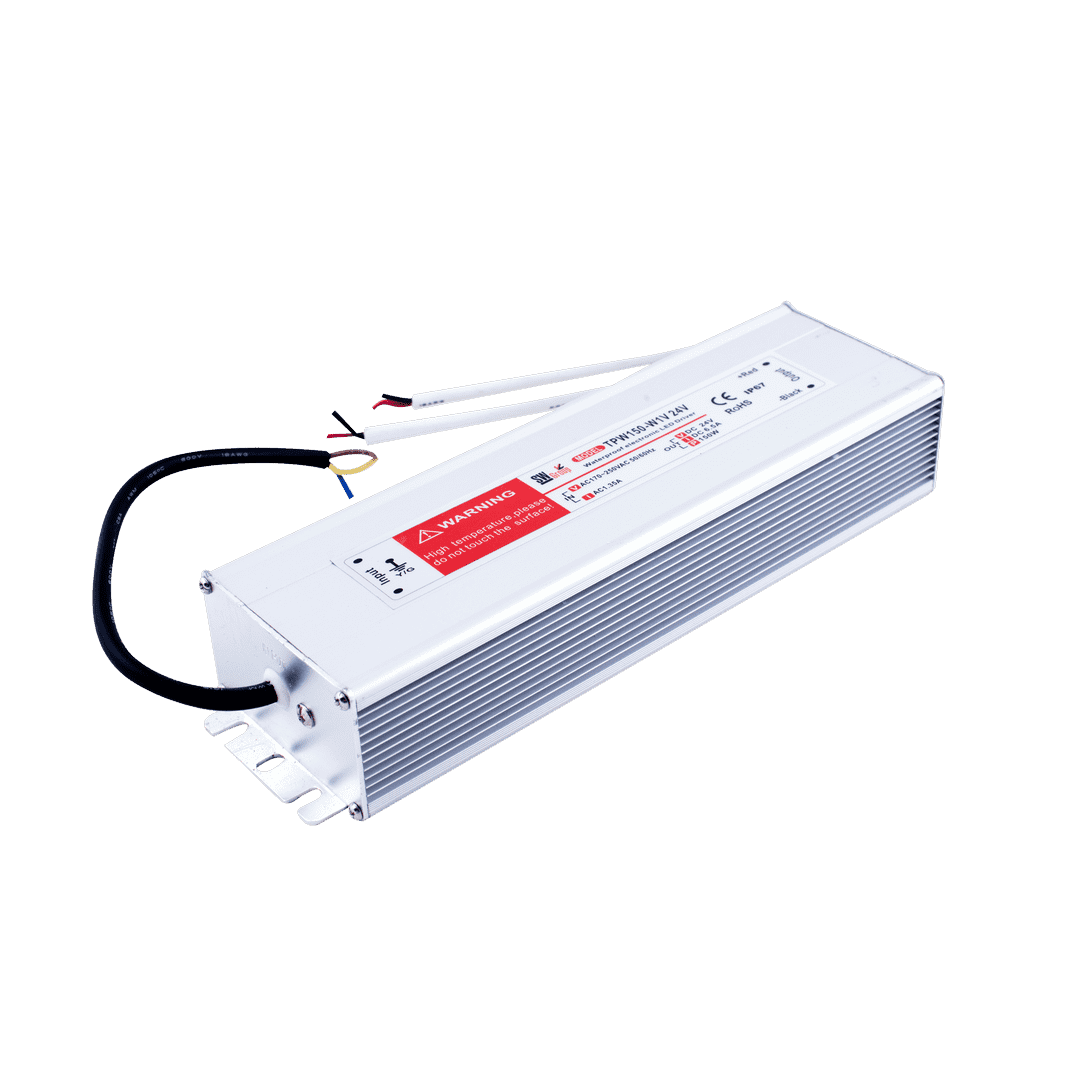

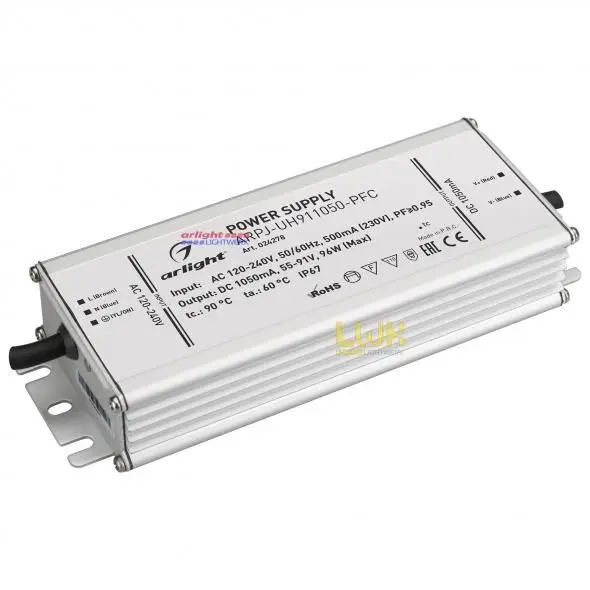

Чтобы подобного избежать, выбирайте БП не в пластиковых корпусах, а в алюминиевых.

Теплоотвод у них на порядок лучше. И на улице им не страшен не только дождь, но и солнце и мороз.

Эти блоки питания имеют степень защиты IP67. Их можно устанавливать:

  • во влажных помещениях

Однако при этом их запрещено погружать в воду.

Для подводной подсветки бассейнов, прудов или фонтанов, лучше воспользуйтесь иными устройствами.

Из-за своих компактных размеров их часто применяют для подсветки потолка. Они хорошо встают в узкую нишу и без проблем прячутся за не высокими бортиками.

Главный их недостаток - это стоимость. Они дороже не герметичных моделей минимум в 2-3 раза.

Второй существенный минус - малая мощность. В пластиковом корпусе можно найти разновидности до 75Вт включительно. В алюминиевом - до 100Вт.

Если же у вас подсветка чуть мощнее, да еще с учетом необходимого запаса, придется покупать уже 2 или 3 блока питания. После чего, мудрить с параллельным подключением схем.

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели.

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя.

Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

  • большие склады
  • садовые беседки
  • подсобные и неотапливаемые помещения

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных "дырок" в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП - наличие встроенного внутреннего вентилятора.

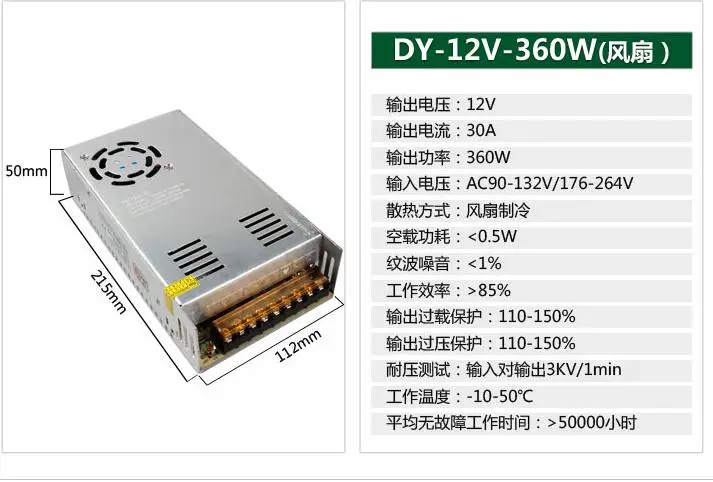

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток - шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

Блок питания для светодиодной ленты

Многие пользователи непосредственно перед подключением светодиодной ленты сталкиваются с дилеммой: нужен ли блок питания для светодиодной ленты или можно обойтись без него? Кто-то пытается сэкономить средства, а кому-то просто лень идти в магазин второй раз или ждать несколько дней доставки после заказа в интернете. Эти люди включают ленту в розетку и идут в магазин и за блоком питания для светодиодной ленты, и уже за новой светодиодной лентой. При включении напрямую в сеть прибор моментально перегорит, почернеет и пустит дым.

Что делает блок питания?

Блок питания применяется не только в осветительной технике, а в большинстве привычных электроприборов: телевизоре, компьютере, стиральной машинке, принтере и других. Блок питания для светодиодной ленты преобразовывает напряжение, получаемое из сети, до нужных параметров. Это обеспечивает безопасность и стабилизацию работы электроприбора. В нашем случае блок питания получает 220 Вольт, а в осветительное устройство передает только 12 В (самый популярный вариант). Без блока на ленту обрушивалась бы вся эта мощность, и устройство просто не выдерживало бы такой нагрузки.

Как подобрать блок питания для светодиодной ленты?

Универсального ответа на этот вопрос нет. Все зависит от конкретного случая. Во-первых, нужно определиться для чего вам нужна лента. Если же вам необходимо украсить большое сооружение, подойдет определенный БП. Если вы будете использовать LED-ленту в качестве домашнего декора, то можно ограничиться и более дешевым вариантом. Во-вторых, учитывается расположение аппарата. Если он находится вблизи воды или под солнечными лучами, нужен блок, устойчивый к внешним воздействиям. Рассчитываемая цена тоже играет немаловажную роль. Сперва нужно ознакомиться с типами БП.

Какие бывают блоки питания?

Существует несколько типов БП. Все они имеют некоторые различия в размерах, массе, внешнем виде, пропускаемой мощности и, конечно же, цене. Всего 4 типа:

Пластиковый корпус

Достоинства:

  • Компактность;
  • Привлекательный внешний вид;
  • Герметичность;
  • Небольшая масса.

Недостатки:

  • Высокая цена;
  • Плохой теплообмен;
  • Прибор не поддерживает мощность свыше 100 Ватт.

Алюминиевый корпус

Достоинства:

  • Надежность;
  • Герметичность;
  • Износостойкость;
  • Эффективный теплообмен;
  • Устойчивость к влажности, температуре, солнечным лучам.

Недостатки:

  • Очень дорого стоит;
  • Подойдет не для всех целей, так как используется для профессиональной наружной рекламы.

Открытый

Достоинства:

  • Самый распространенный вариант;
  • Низкая стоимость.

Недостатки:

  • Огромный размер;

Для сравнения: предыдущие варианты в 2 раза меньше, чем открытый тип.

  • Некрасивый внешний вид;
  • Незащищенность от влажности, пыли, солнца и перемен температуры.

Сетевой (блок питания в розетку)

Преимущества:

  • Компактность;
  • Простота эксплуатации;
  • Дешевизна.

Недостатки:

  • Мощность не превышает 60 Вт.

Как рассчитать блок питания для светодиодной ленты?

Обратите внимание на характеристики ленты. Главные из них — это мощность и напряжение. Потребляемое количество Ватт могут различаться у 12 В устройств. Для подсчета берется мощность 1 метра и умножается на всю длину.

Сделаем абстрактный расчет. Допустим, у нас есть лента, на каждом метре которой находится 60 светодиодов. Напряжение — 12 Вольт. Мощность этой ленты будет равняться 4.8 Вт/1 м. Иными словами, 4.8 Вт приходится на 1 метр. Популярная длина лент — 5 м. Есть, конечно, больше, но возьмем стандарт. 4.8 Вт умножаем на 5 метров и получаем 24 Вт — это мощность целой ленты.

Но это еще не все расчеты, которые нам доведется сделать. Сейчас вы узнаете, как рассчитать питание светодиодной ленты и какой брать запас для блока. «Толковые» читатели уже решили, что в нашем случае необходимо покупать 24-ваттный блок питания. Но, взяв БП без запаса мощности, он может перегреться или вовсе выйти из строя, особенно если нет налаженного воздухооборота. Запас должен составлять примерно 20-30 процентов. То есть к рассчитанным 24 Вт добавляет 30 процентов и получаем 31.2 Вт. Ближайшая подходящая модель имеет мощность 30 Вт.

Правильная, безопасная работа LED-ленты и блока питания происходит только тогда, когда есть некоторый запас мощности. Без запаса на стабильную работу можно не надеяться. Если же мощности блока питания меньше, то лента даже не запустится, но ничего не сгорит и не поломается.

Сопротивление может резко упасть, если напряжение поднято выше нормы, что вызывает увеличенное потребление тока. Вследствие этого перегреваются светодиоды и сгорает вся лента. Чтобы избежать поломки, учитывайте 5-10% запаса напряжения от максимального порога.



Как подключить светодиодную ленту ?

Светодиодная лента RGBW

Выбираем блок питания для светодиодной ленты 12в

Как подобрать блок питания для светодиодной ленты – подробная инструкция с примерами

Одним из самых важных этапов, является подбор блоков питания для светодиодной ленты. Правильный подбор источников питания обеспечит максимальную надежность и долговечность всей цепи. На этом этапе чаще всего совершают ошибки, что приводит к поломкам и проблема при обслуживании.

5 РАСПРОСТРАНЕННЫХ ОШИБОК ПРИ ПОДБОРЕ БЛОКА ПИТАНИЯ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ:

  1. Неправильно подобрано напряжение. Напряжение ленты и трансформатора должно быть одинаковым. Неправильный выбор напряжения может испортить всю ленту, гарантии испорченная лента не подлежит.

  2. Неправильно рассчитана мощность блоков питания. Блоки питания греются и выходят из строя.

  3. Блоки питания разного типа в одной цепи. Участки ленты загораются не одновременно, один участок отстает и загорается позже.

  4. Один мощный блок питания, вместо нескольких менее мощных. Все блоки питания, мощностью свыше 250w оснащены кулером, который требует эксплуатации и создает шум.

  5. Неправильно подобрана ip защита. Эксплуатация блоков питания без должной защиты во влажных помещениях или на улице, что приводит к короткому замыканию и выходу из строя.

Итак, мы определились с задачами, выбрали светодиодную ленту, теперь нам нужно подобрать блок питания. Обязательно приобретайте трансформаторы с соответствующим напряжением. Самые распространенные виды напряжений для светодиодной ленты это 12 и 24 вольт.
Для расчета мощности блоков питания нам необходимо знать 2а параметра:

  1. Потребление 1 метра светодиодной ленты (Можно посмотреть в карточке товара выбранной модели)

  2. Общая длина ленты.

Расчет производим по простой формуле: Wл * Lл + 20% = Wип где: Wл – потребление 1 метра светодиодной ленты. Lл – длина ленты. 20% – запас мощности.

Wип  – мощность источника питания.

Пример: Лента: 5060 60led 24v Длина участка (Lл): 10 метров Потребление 1 метра ленты (Wл): 14.4 w Расчет:

14.4*10+20%=172,8 w

После просчета получаем минимальную мощность источника питания на 10 метров для данного типа ленты. Подойдет любой блок питания соответствующего напряжения, мощностью от 170 w и выше.

Очень важно помнить, что светодиодные ленты подключаются отрезками по 5 метров. Это значит, что от каждого пятиметрового отрезка ленты, необходимо тянуть провода к блоку питания.

Подключать ленту последовательно нельзя!

Пример подбора блоков питания для конкретной задачи.

Пропишем точное тех. задание и пример расчета.  Задача: Необходимо основное освещение в помещении размером 10 на 7 метров. Используемая лента: 3528 240 led 24v White.

Общий метраж комнаты – 34 метра.

Расчет с ошибкой:

34*19.6+20%=799.68w (Для удобства округлим до 800w) Общая мощность потребления ленты с запасом 20% для данной комнаты равна 800w. Именно на этом этапе чаще всего совершают ошибку. Выбирают блок питания мощностью 200 или 250w и общую мощность делят на мощность одного блока питания, чтоб получить количество источников питания данной мощности.  Получаем два варианта на выбор: 800/200 = 4 шт мощностью 200w или 800/250 = 3.2 шт мощностью 250w – обычно округляют в меньшую сторону и приобретают 3 шт.

Чтобы понять в чем ошибка, необходимо обратиться к изображению ниже.

На изображении мы видим помещение размерами 10 на 7 метров, по периметру которого расположены пяти метровые отрезки лент. Все отрезки ленты, кроме Л4 имеют длину 5 метров.   Если мы приобрели 4 блока питания мощностью по 200 w мы будем подключать каждые 10 метров на 1 блок.

Пересчитываем: 19.6*10+20%=235.2 w И тут мы понимаем, что нам необходимо либо резать ленту, чтоб не перегружать блок питания, либо докупать дополнительные источники питания. Если мы приобрели 3 источника питания мощностью 250 w На каждый трансформатор мы устанавливаем по 10 метров ленты.

  Блок 1 – отрезки Л1 и Л2 Блок 2 – Л7 и Л6 Блок 3 – Л5, Л3  Остается отрезок Л4 длиной 4 метра, который обычно подключают на ближайший блок питания. Давайте посчитаем, что получится: Л5 + Л3 + Л4 = 14 метров 19.6 * 14 + 20% = 329.

28 w

Соответственно блок питания выйдет из строя в ближайшее время.

Правильный расчет:

Для правильного расчета, необходимо нарисовать помещение и распределить все ленты, с учетом того, что стандартная длина одной катушки ленты- 5 метров, подбираем минимальное количество источников питания: Блок 1 (250w) – отрезки Л1 и Л2 Блок 2 (250w) – Л7 и Л6 Блок 3 (250w) – Л5, Л3 Подбираем блок питания на оставшийся отрезок длиной 4 метра: 19. 6 * 4 + 20% = 94.08 w Общее количество источников питания: 250w – 4шт

100w – 1шт

После того как мы определились с мощностью и количеством блоков питания, необходимо подобрать модели с подходящей степенью защиты.

  1. Защитный кожух ip20 – применяется только в сухих помещениях с температурой окружающей среды от -10 до +40 градусов
  2. Пластиковый корпус ip65 – применяется во влажных помещениях с температурой окружающей среды от -20 до +40 градусов. Не предназначен для погружения в воду.
  3. В металлическом корпусе ip67 – возможна установка ну улице, максимальная степень защиты, работает при температуре от -30 до +60 градусов.

Обязательно на одну зону, подбирайте одинаковые по типу источники питания, иначе отдельные отрезки ленты могут загораться с задержкой – 0,3 – 1 секунда, что не является браком продукция.

После того, как мы определились с мощностью и степенью защиты блока питания, часто возникает проблема их размещения. Мощные трансформаторы обладают достаточно большими размерами, что обычно не учитывалось на этапе проектировки.

Чем мощнее светодиодная лента, тем больше по размеру будут блоки питания.

Варианты решения:

  • Подбор блока питания с подходящими размерами.
  • Увеличение количества блоков питания, подбор менее мощных, установка блока на каждый пятиметровый отрезок ленты.
  • Вывод блоков питания в соседнюю комнату, за потолок, в специальный люк с помощью проводов.

После того, как вы подобрали необходимые блоки питания для светодиодной ленты, вы можете перейти в соответствующий раздел и посмотреть, какие модели представлены у нас.

Продолжить

Источник: https://ledrock.ru/kak-podobrat-blok-pitaniya.html

“Крон Парк” | Современные технологии

Покраска гипсокартона своими руками
Мало кто усомнится, что идеально выровнять стены и потолок лучше всего получается с использованием гипсокартона. Кроме этого можно создать еще и несколькоуровневые…

ПодробнееШтукатурка стен своими руками.
Штукатурка стен своими руками выполняется в несколько этапов: подготовка поверхности и раствора, нанесение штукатурного раствора на стену, окончательная обработка….

Подробнее

Без всякого сомнения, каждый из нас хочет, что бы время экономилось при любых, совершаемых нами действиях. Если вы хотите приобрести те или иные билеты, то для экономии времени лучше всего будет выбрать

Пристройка к частному домуПристройка к дому — оптимальный вариант для увеличения жилой площади. Проекты подобных строений поражают разнообразием, но можно составить индивидуальную схему, с помощью которой получится построить

Двуспальные кровати в интернет-магазине FRESHMEBELЧего каждый из нас хочет от кровати? Для начала, комфортности и экологической безопасности, иначе невозможен полноценный отдых, а значит, проблематичны хорошие самочувствие, внешний вид, работоспособность.

Угловой шкаф купе купитьК решению вопроса, как организовать пространство в шкафу следует подходить только после определения габаритных размеров – исходя из места, где сам шкаф будет стоять и сколько места при этом занимать.

Гипсокартон под покраскуШпаклевка и грунтовка должны быть предназначены для работы с гипсокартоном, в магазинах предлагается множество вариантов, отличающихся по цене и качеству. Материалы лучше выбирать средней стоимости от

Дизайн интерьера1. Заказчик (его личность, семья, пожелания, пристрастия и т.п. ). 2. Объект (с его плюсами и минусами, местом положения, площадью и т.п. ). 3. Дизайнер, задача которого знать возможные варианты

Кухня ценаКухня является для хозяйки дома чуть ли не центром мироздания, вокруг которого все вращается. На кухне она проводит свободное от работы время — поэтому важно, чтобы время это было ей в радость.

Беседки деревянные для дачиДля этих целей обычно используется различная садовая мебель и беседки. Беседки – это не только уютное место для отдыха всей семьей, но и эффектное архитектурное дополнение вашего приусадебного участка.

Покраска деревянных половЕсли у вас старое напольное покрытие с остатками краски, для полной очистки используйте специальные эмульсии, в состав которых входит парафин, метилен хлористый, спирт этиловый и каустическая сода. Эти

Источник: http://kron-park.ru/info/vybiraem/2011592531-vybiraem-blok-pitaniya-dlya-svetodiodnoy-lenty-12-v/

Как подобрать трансформатор для светодиодной ленты на 12 и 24 вольт: расчёты и примеры

В последнее время светодиодные ленты стали использовать для освещения частных домов и квартир. Это не удивительно, так как их приятное и тёплое свечение дополняет атмосферу домашнего уюта. На рынке продаются различные виды лент, и для каждого из них необходимо правильно подобрать блок питания.

Особенности светодиодных лент

Светодиодная лента — это полоса гибкого материала, обладающего изоляционными свойствами, которая оснащена двумя проводящими шинами из медной фольги, светодиодами и резисторами.

Гибкая полоса с установленными светодиодами создаёт яркий источник света длиной до 5 метров

Конструктивно светодиодная лента представляет собой множество секций, состоящих из трёх диодов и резистора, которые объединены общую цепь.

Питание устройства осуществляется за счёт подачи стабилизированного постоянного напряжения 12 или 24 В на проводящие шины, параллельно установленные на ленте.

Обратите внимание

Благодаря такой схеме подключения, к каждой секции ленты подводится именно то напряжение, которое было подано на вход, например, 12 В.

Светодиодная лента состоит из секций по три диода, каждая из которых подключается к источнику питания параллельно

Разбивка ленты на секции очень удобна, так как благодаря этому можно отрезать то количество материала, которое необходимо для конкретной цели. Однако для того чтобы не нарушать функциональность, следует придерживаться целостности секции, отрезая, например, по 3, 6, 9 и т. д. светодиодов.

Светодиодную ленту можно резать на фрагменты с количеством светодиодов, кратным трём

При правильном подключении проводов к шинам питания на секцию или отрезанный участок ленты начнёт поступать напряжение, которое вызовет прохождение тока по светодиодам. Благодаря особенностям своей конструкции, под воздействием тока светодиоды начнут излучать световой поток (светиться).

Стоит отметить, что уровень свечения напрямую зависит от величины тока. При слишком маленьком значении тока диод будет излучать тусклое свечение или вообще не будет светиться, а при слишком высоком — быстро испортится и сгорит.

В основном среднее значение тока для диодов, использующихся в светодиодных лентах, составляет от 15 до 20 миллиампер (мА).

Классификация светодиодных лент

Большое разнообразие одноцветных светодиодных лент обусловило их классификацию по нескольким основным критериям. Эти критерии будут описаны ниже.

По типу использованных светодиодов

Главной отличительной чертой светодиодных лент является тип диодов, использованных при изготовлении изделия. В основном одноцветные светодиодные ленты производятся на базе диодов SMD 3528 и SMD 5050.

Аббревиатура SMD означает то, что этот электронный компонент предназначен для монтажа на поверхность печатной платы. Полная маркировка включает также габариты изделия в миллиметрах: например, у светодиода SMD 3528 длина составляет 3,5 мм, а ширина 2,8 мм.

По плотности светодиодов

Светодиодные ленты также подразделяются и по количеству элементов (диодов), использующихся в одном метре ленты, которое в технических кругах называют плотностью. Стоит отметить, что количество светодиодов, которое применяется при изготовлении одного метра ленты, оказывает влияние на суммарную мощность изделия, а также на его световые показатели (степень освещённости).

Чем плотнее расположены светодиоды, тем больше их помещается на отрезке ленты и тем ярче будет свет

Мощность светодиодных лент, как и другого радиотехнического изделия или оборудования, измеряется в ваттах (Вт). Значение этого параметра определяется габаритами диодов и их плотностью. Например, типичная светодиодная лента, изготовленная на основе SMD 3528, потребляет:

  • 4,8 Вт, если на каждом метре установлены 60 диодов;
  • 9,6 Вт, если плотность светодиодов в два раза больше — 120 диодов на метр;
  • 19,2 Вт, если диоды стоят в два ряда, и их общее количество на одном метре 240 шт.

Для ленты на базе SMD 5050 потребляемая мощность будет изменяться следующим образом:

  • 30 диодов/метр — 7,2 Вт;
  • 60 диодов/метр — 14,4 Вт;
  • 120 диодов/метр — 28,8 Вт.

Нетрудно заметить, что для одного и того же типа ленты потребляемая мощность прямо пропорционально количеству установленных светодиодов. Это и понятно — каждый диод потребляет одинаковое количество ватт.

Выбор источника питания для светодиодной ленты

Для того чтобы наслаждаться приятным и необычным освещением, следует правильно подобрать источник питания. Этот шаг очень важный, так как при неправильном выборе светодиоды могут сгореть, а изделие выйдет из строя.

Факторы, влияющие на выбор источника питания для светодиодных лент

При выборе источника (блока) питания для светодиодных лент следует ориентироваться на следующие параметры:

  1. Напряжение питания ленты.
  2. Её потребляемая мощность.
  3. Необходимая степень защищенности оборудования от воздействия влаги.

В качестве примера возьмём светодиодную ленту SMD 3528 длиной 6 м (60 диодов/м).

Напряжение питания светодиодной ленты

Как уже говорилось выше, все светодиодные ленты делятся на изделия, которые питаются от 12 В и 24 В соответственно. Естественно, что и выходное напряжение источника должно быть равным одному либо другому значению. Итак, для того чтобы узнать напряжение питание светодиодной ленты:

  1. Открываем её технические характеристики и ищем интересующий параметр.
  2. Видим, что лента питается от напряжения в 12 В.

В соответствии с найденным значением напряжения и осуществляем подбор блока питания.

Мощность, потребляемая светодиодной лентой

Для расчёта мощности источника питания следует снова обратиться к техническим характеристикам светодиодной ленты. На этот раз нас интересует значение мощности, потребляемой на метр изделия (Pленты=4,8 Вт/м).

  1. По условию нужно обеспечить питанием светодиодную ленту длиной в 6 метров, а значит для того чтобы найти полную мощность, которую потребляет лента (Pпотр), воспользуемся следующей формулой: Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
  2. Стоит отметить, что блок питания по данному параметру следует выбирать с запасом (порядка 30–33%). Поэтому нам понадобится источник постоянного тока на 12 В мощностью 28,8 х 1,33 = 38,3 ≈ 40 Вт.

Защита от воздействия влаги

Это ещё один важный фактор, который следует учитывать при выборе источника питания. При выборе по этому критерию сначала надо определиться с местом его установки.

Если планируется организация светодиодного освещения в ванной комнате, то необходимо выбрать блок питания, обладающий влагозащитными свойствами (IP 65 или IP 68).

В обычном жилом помещении сухого типа — спальня или гостиная — можно использовать простой интерьерный источник.

Однако для того чтобы выбор источника был на 100% правильным, кроме описанных выше факторов, следует подобрать подходящий тип, основываясь на его преимуществах и недостатках.

Типы источников питания

В настоящее время выпускают четыре типа источников питания для светодиодных лент.

Таблица: преимущества и недостатки различных типов источников питания

Производители блоков питания для светодиодных лент

Наиболее популярными и востребованными производителями блоков питания для светодиодных лент являются:

  1. Cool Neon. Выпускает обширную линейку светодиодных трансформаторов, которые могут использоваться для решения различных целей и задач. Продукция компании оснащена встроенными защитными устройствами и может использоваться при температуре от -25 до +45 °С. Средний срок службы — более 25 тыс. часов.

В номенклатуре изделий Cool Neon имеются как открытые блоки питания, так и герметичные модели, способные работать при низких температурах окружающего воздуха

  • Lightech. Производит блоки питания, которые обеспечивают высокую стабильность работы светодиодной продукции в том числе и лент, использующихся при температуре от -30 до +50 °C. Продукция компании в основном рассчитана на эксплуатацию в течение 50 тыс. часов и более. Особенностями этих моделей являются:
    1. Широкий диапазон входных напряжений.
    2. Устойчивость к механическим ударам и вибрациям.
    3. Защита от перегрева корпуса.
    4. Стойкость к импульсным помехам в сети.
    5. Встроенная защита от короткого замыкания.

    Lightech выпускает герметичные блоки питания в пластмассовых корпусах, обеспечивающие высокую стабильность выходных параметров

  • UnionElecom. Компания изготавливает источники, которые отличаются высоким качеством исполнения и надёжностью. Они предназначены для работы в диапазоне от -40° до +50 °С, что позволяет устанавливать их не только в помещении, но и на улице. Для уличных источников питания срок эксплуатации составляет свыше 40 тыс. часов, а также действует индивидуальная гарантия сроком на 36 месяцев. Особенности оборудования UnionElecom:
    1. Компактные размеры.
    2. Защита IP 68.
    3. Высокое качество сборки, которая производится исключительно на территории завода-производителя в Южной Корее.
    4. Оптимальное соотношение цена — качество.

    Герметичные блоки питания UnionElecom отличаются компактностью, максимально высокой степенью влагозащиты алюминиевого корпуса (IP68) и доступной ценой

Расчёт мощности трансформатора

Основными параметрами, которые применяются при расчёте мощности источника питания являются: погонная мощность, расходуемая на 1 метры ленты (Pленты), количество диодов на этом же расстояние и выходное напряжение 12/24 В.

Выше мы уже касались темы расчёта мощности на примере светодиодной ленты SMD 3528 длиной L = 6 м (60 диодов/м и Pленты=4,8 Вт/м) и напряжением питания 12 В. По результатам расчётов получилось, что вся эта лента потребляет Pпотр = 28,8 Вт. Для большей наглядности продублируем предыдущий расчёт сюда:

  1. Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
  2. Для того чтобы блок питания не перегревался, следует мощность рассчитывать с запасом (берётся запас в 33%). Воспользуемся формулой: PБП= Pпотр+33%=28,8+9,54=38,3 Вт.
  3. На основе расчёта подбираем блок питания из стандартной линейки интересующего производителя, например, на 40 Вт.

По аналогичным формулам рассчитаем мощность для светодиодной ленты SMD 5050 120 LED (120 диодов на метр). Это изделие обладает следующими параметрами: Pленты=28,8 Вт, плотность 120 диодов/м, напряжение питания 24 В, длина ленты L = 2,5 м (предположим, что мы отрезали необходимое количество от стандартной длины в 5 м).

  1. Pпотр= Pленты × L= 28,8 Вт/м × 2,5 м = 70,2 Вт.
  2. PБП= Pпотр+33%=70,2+23,16=93,4 Вт.
  3. В этом случае выбираем блок питания на 100 Вт.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям.

В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты).

Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания.

Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

    Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

    Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

    Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение.

Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло.

Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/transformator-dlya-svetodiodnoy-lentyi-12-volt.html

Блок питания для светодиодной ленты 12 вольт

Сегодня мы будем подбирать блок для светодиодной ленты на 12 вольт. Все они разные по своим функциональным, техническим и конструктивным особенностям. Естественно, отличается и цена на них. Так что единого варианта нет. Для той или иной задачи нужно подобрать конкретный блок питания определенной мощности.

Это первое, с чего надо начинать выбор. Определитесь, где он будет устанавливаться: в сухом или влажном помещении, доступном или недоступном для детей месте и т.п. Сейчас производители делают такие блоки в 4-х вариантах исполнения:

  1. БП открытого типа – самый дешевый и популярный блок. Материал корпуса изготовлен из металла с отверстиями для вентиляции. В основном применяется для домашнего светодиодного освещения. Не защищает схему от пыли, влаги и попадания мелких предметов. Поэтому рекомендуется его монтировать в сухом и недоступном для детей месте. Желательно, в закрытом объеме для защиты блока питания от пыли. Также к недостаткам этого типа БП можно отнести неэстетичный внешний вид и крупные размеры корпуса.
  2. Герметичный источник блока питания в алюминиевом корпусе – дорогой, но надежный, долговечный и герметичный блок для влажных помещений или улицы. Используется в профессиональном изготовлении наружной световой рекламы, так как не боится конденсата, прямого солнечного излучения и резких перепадов температур. Корпус достаточно тяжелый, но зато обеспечивает хороший теплообмен и охлаждение силовых элементов схемы. Обратите внимание! Модели, мощностью до 36 Вт, могут изготавливаться в пластиковом корпусе, залитом герметиком либо клеем.
  3. Полугерметичный блок на 12 вольт в пластиковом корпусе напоминает зарядное устройство ноутбука. Главные достоинства: приятный внешний вид, малый вес, герметичность и компактность. Наверное, самый оптимальный вариант, так как такой источник питания можно установить в комнате где угодно. Корпус закрытый, поэтому гарантирует безопасное использование, а схема защищена от пыли и влаги. Но есть и недостатки: затрудненный теплообмен, высокая стоимость и ограничение по мощности (самая мощная модель – 100-120 Вт). Поэтому очень важно правильно подобрать мощность блока питания на 12 В. Но об этом чуть дальше.
  4. Компактный сетевой тип питания 12 В – недорогой, миниатюрный и простой в подключении блок. Как правило, модели свыше 60 Вт не выпускают. Поэтому они подходят для светодиодных лент длиной не более 5 метров. Удобен тем, что нет надобности в стационарном монтаже. Обратите внимание! Существуют блоки для светодиодных конструкций на 24 вольта и даже на 36 вольт. Как правило, такое напряжение необходимо для создания освещения большой мощности, при этом снижает используемое сечение провода и силу тока в 2 раза.

Как правильно рассчитать и подобрать мощность блока

Итак, после того как мы определились с материалом блока питания, пришло время разобраться, как правильно подобрать его мощность. Сложного здесь ничего нет. Смотрим на характеристики ленты и ее длину. Например, у нас есть модель SMD 3528 (3 бобины по 5 метров), имеющая 60 светодиодов на 1 метр. Потребление одного метра этой ленты равно 4,8 Вт. Напряжение стандартное – 12 вольт.

Так же мощность одного метра ленты можно узнать из таблицы:

Тип светодиодаДиодов на 1 метреМощность
SMD 3528 60 4,8 Вт
SMD 3528 120 7,2 Вт
SMD 3528 240 16 Вт
SMD 5050 30 7,2 Вт
SMD 5050 60 14 Вт
SMD 5050 120 25 Вт

Задача: подобрать БП для 15 метров такой светодиодной ленты. Какая мощность нам необходима? Умножаем метраж на потребляемую мощность за метр: 4,8 * 15. Получаем 72 Вт.

Если взять блок питания мощностью, равной мощности потребления всех светодиодов, он будет работать на пределе и прослужит недолго, а сами светодиоды будут светить тускло.

К тому же прибавим сюда сопротивление на проводниках и возможные некачественные материалы в самом блоке при изготовлении. Поэтому к полученному результату рекомендуется прибавлять 10-20 % для запаса прочности.

Так светодиодная 12-вольтовая лента будет полноценно освещать помещение, а БП не перегреваться.

В этом случае нам понадобится БП мощностью 86 Вт. Приближенная модель – 100 Вт.

Важно

Теперь другой пример: нужно подобрать блок на 12 вольт для 20 метров светодиодной конструкции марки SMD 5050 (30 led на 1 метр). Ее потребление составляет 7,2 Вт/м. Считаем: 20 * 7,2 = 144 Вт. Понятно, что блока на 150 Вт будет маловато, поэтому идеальная мощность – 175, а то и 200 Вт.

Теперь вы знаете достаточно, чтобы правильно подобрать БП для светодиодного освещения. Сегодня в основном все БП – импульсные, так как линейные выходят из службы из-за низкого КПД, шума трансформатора и громоздкости.

Схема подключения БП к светодиодной ленте:

Полезные советы при подключении

Следует учитывать:

  1. Для подключения достаточно кабеля сечением 0,5 или 0,75 мм. кв.
  2. Если на вашем БП есть подстроечный резистор, уменьшение выходного напряжения (с 12 до 10 вольт, например) позволит увеличить срок службы светодиодов.
  3. При наклейке ленты используйте клей-гель. Добавьте его точечно на липкое место или клеящую поверхность. Так светодиодная конструкция будет держаться надежнее и не отвалится со временем. Этим приемом пользуются все монтажники.
  4. Для подключения небольшой светодиодной подсветки не обязательно тратиться на дорогой БП. Можно использовать любой от электробритвы, роутера, планшета или телевизора. Главное, чтобы его напряжение было 12 вольт. Наверняка у вас мог где-то такой сохраниться. А если нет, можно дешево приобрести на «OLX» или «Авито».

Кстати, в магазине можно подобрать БП с активным охлаждением (с вентилятором в корпусе), если вас не смущает издаваемый им шум. Модели с вентилятором более мощные и компактные, чем модели с пассивным охлаждением.

А еще в магазинах электроники можно встретить блоки с такими дополнительными функциями:

  • диммированием;
  • светодиодным индикатором и подстроечным резистором;
  • регулировкой яркости, в том числе с пульта.

По старинке в магазинах БП могут называться «электронными трансформаторами». Также бывают и «драйверы» для светодиодных лент. Не стоит считать, что это одно и то же. Блок питания выдает стабилизированное напряжение, а драйвер – ток, и у него нет такого параметра, как «выходное напряжение».

Блок питания для светодиодной ленты 12 вольт

0,00 / 0

Источник: https://220.guru/osveshhenie/svetilniki/blok-pitaniya-dlya-svetodiodnoj-lenty.html

Как подобрать блок питания для светодиодной ленты

2011-03-29

Калькулятор подбора блока питания

Очень часто светодиодная лента питается от постоянного напряжения 12/24V. Поэтому, для ее подключения требуется блок питания, преобразующий переменное напряжение сети 220V (AC) в постоянное 12/24V (DC).

При подборе блока питания для светодиодной ленты нужно опираться на три параметра:

  1. напряжение питания (12/24),
  2. общая потребляемая мощность ленты и
  3. необходимость защиты блока от повышенной влажности.

Рассмотрим все вышеперечисленные характеристики на примере самой доступной светодиодной ленты SMD 3528 60 4,8Вт/метр.

Пусть, необходимая длина светодиодной ленты составляет 16 метров.

  1. Напряжение питания светодиодной ленты чаще всего бывает 12V или 24V (хотя недавно появились специальные ленты с напряжением 36V). Напряжение ленты обычно указано на упаковке или на самой ленте. Блок питания на выходе должен обеспечивать именно такое напряжение. В характеристиках светодиодной ленты SMD 3528 60LED  указано рабочее напряжение 12 В. Следовательно, нужен блок питания с поcтоянным напряжением 12 В (DC).

  2. Цена блока питания пропорциональна его мощности. Для расчета минимальной и достаточной мощности блока питания обратите внимание на такой параметр ленты, как потребляемая мощность. В нашем случае потребляемая мощность – 4,8 Вт/метр.  Умножаем требуемое количество метров ленты (16 метров) на мощность одного метра (4,8 Вт/метр) и получаем общую потребляемую мощность 76,8 Вт.

    16 x 4,8 = 76,8

    Обратите внимание, что блок питания должен иметь в запасе не менее 20% мощности! Поэтому,  чтобы рассчитать требуемую минимальную мощность блока питания умножаем потребляемую мощность ленты на 1,2.

    Получаем мощность блока питания 92,16 Вт. Блок питания на 96 Вт, скорее всего не существует. Зато очень даже существуют блоки питания на 100 Вт.

    76,8 * 1,2 =92,16

  3. Если вы приобретаете влагозащищенную светодиодную ленту для установки на улице или во влажном помещении, то и источник питания следует приобретать герметичный (влагозащищенный). На нем должна быть указана степень пылевлагозащиты IP65, IP66 или IP67.

    Если же речь идет о жилом помещении, то гораздо лучше подойдут обычные интерьерные светодиодная лента и блок питания. Дело в том, что в жилом помещении на шкафах или под потолком температура воздуха  достаточно высокая, от чего герметичные блоки быстрее перегреваются, выходят из строя, и иногда даже взрываются.

Введите параметры подключаемой светодиодной ленты и кликните по кнопке “Рассчитать”:

Источник: http://www.altie.ru/mounting/189-kak-podobrat-blok-pitaniya-dlya-svetodiodnoy-lenti.html

Как выбрать блок питания для светодиодной ленты. Формула расчета мощности

Что такое блок питания для светодиодных лент? Это прежде всего преобразователь сетевого напряжения 220В, в рабочее напряжение ленты 12 или 24В.

Блоки питания (сокращенно БП) бывают:

Те, которыми пользуются большинство. Они устанавливаются в помещениях без повышенной влажности.

  • полугерметичными

Они не полностью защищены от проникновения влаги. Их можно размещать на улице, но при условии, что вода напрямую не попадет на их корпус, т.е. ставятся под навесом, в прихожей и т.д.

Их спокойно можно монтировать на улице и в помещениях с повышенной влажностью (ванные, бассейны и т.п.)

Отличаются они между собой только корпусом. Вся начинка, принцип подключения у них практически одинаковы.

Поэтому выбирают их в зависимости от места установки.

Приобретается БП отдельно от ленты и в комплекте с ней не идет. Главный параметр выбора – его номинальная мощность. Как же подобрать и рассчитать необходимый под ваши нужды соответствующий блок?

Для этого в первую очередь необходимо знать мощность всей ленты. Плюс прибавить к ней определенный запас по ваттам. Минимум этого запаса – 30% от общей мощности.

Как подсчитать мощность светодиодной ленты? Для начала узнайте сколько потребляет 1 метр. Эти данные обычно указываются на упаковке.

Если упаковки нет, то можно воспользоваться таблицей и примерно рассчитать мощность, в зависимости от типа светодиодов и их количества на 1 метр.

После этого замерьте длину всех отрезков, которые будут подключаться к блоку.

Далее расчет мощности блока питания нужно сделать по формуле:

K

коэффициент, минимум=1,3

Для примера: у вас есть лента 4,8Вт/м. Ее протяженность – 18 метров. Формула расчета мощности показывает, что вам необходим БП мощностью в 112Вт.

Pб=4,8Вт/м*18м*1,3=112,32Вт

При этом всегда выбирайте блок, ближайший в большую сторону. Для данного случая это 120Вт.

Коэффициент запаса мощности

Коэффициент запаса мощности меньше 30% не используйте. Зачем он вообще нужен, спросите вы?

Он необходим, чтобы блок питания не работал на пределе своих возможностей. Если вы подберете блок строго по значению мощности ленты, то проработает он совсем не долго. И то, если это качественное изделие.

Нагрев корпуса в этом случае будет стабильно составлять 60-70 градусов. А что говорить о внутренних элементах схемы!

При этом вполне возможны появления посторонних звуков.

Совет

Нормальный блок (без вентилятора), вообще не должен издавать никаких звуков – ни свистеть, ни трещать.

Также при перегреве возможны нарушения некачественной пайки. Зачастую, именно она является частой причиной выхода прибора из строя.

Не облуженные выводы элементов, со временем окисляются и элементарно пропадает контакт. Найти такую неисправность простым обывателям, не связанным с радиотехникой, бывает сложно.

И они просто выкидывают блок в мусорку. Хотя для его починки, всего-то нужно было хорошенько пропаять один из контактов.

Подключение проводов и клемм

После того, как определились с типом и мощностью, необходимо выполнить правильное подключение. На всех блоках обязательно идет маркировка клемм. Перепутать бывает сложно. Главное разобраться, что означают эти надписи.

Первые клеммы обозначают как L и N. Это контакты подключения напряжения питания 220 Вольт. L – это фаза, N – ноль.

Но по-большому счету, фазировка или полярность здесь не важны. Поэтому не обязательно выяснять, где у вас в проводке ноль, а где фаза. Блок будет работать одинаково.

Конструктивно в БП на входе стоит мостовой выпрямитель, и ему все равно к какой паре диодов будет подана фаза. Хотя предохранитель изначально и стоит в фазной цепи L.

Обратите внимание, что некоторые блоки могут подключаться как в сеть 220В 50Гц, так и 110В 60Гц (напряжение в США). Для этого у них сбоку имеется переключатель.

Выставьте его в положение 220V, иначе при первом подключении можете спалить внутренние элементы прибора.

Затем идет значок заземления. Это место куда подключается заземляющий проводник, если у вас трехпроводная сеть и дома есть нормальный контур заземления.

Обратите внимание

Когда в розетках дома только фаза и ноль, без заземляющего провода Pe – данная клемма остается пустой. Ничего подключать на нее не нужно.
После, расположены клеммы со значками “+V” и “-V“. Это как раз таки выход на светодиодную ленту.

Иногда вместо “-V” может быть надпись “COM“.

При подключении светодиодной ленты 12-24В обязательно соблюдайте полярность.

Соответственно “+V” это место, куда подключается плюсовой провод, а “-V” – минусовой.

На тех корпусах, где +V и -V по 4шт и более, все эти выхода запараллелены. Поэтому без разницы, куда вы подключите 4 провода от 2-х лент, под две клеммы “+” и “-” или под четыре.

Однако производители рекомендуют при параллельном подключении нескольких лент, использовать все клеммы блока питания.

Чем мощнее БП, тем больше у него выходных клемм для подключения светодиодных лент.

Когда для вас не принципиальны габариты, то можно даже поставить б/ушный блок питания от компьютера. Главное, чтобы его характеристики подходили.

То есть, выходное стабилизированное напряжение 12 или 24В, и необходимая мощность с 30% запасом. Правда, такие модели обычно идут с вентилятором и будут сильно шуметь, имейте это ввиду.

Чтобы понять на самой ленте, где какие контакты, внимательно посмотрите на ее подложку. Если там нет явных надписей с “+” ““, то ищите другие обозначения.

Например, там где будет надпись 12V – это плюсовой контакт, а где буквы GND – минусовой.

Когда лента уже идет с припаянными проводами, то как правило, черный цвет обозначает минус, а красный – плюс.

Однако доверяться только цветам не стоит. Всегда проверяйте саму ленту.

Регулировка напряжения на блоке питания

Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.

Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.

Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В. Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.

Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.

Причины выхода из строя светодиодной ленты

Светодиодные ленты выходят из строя по разному. Если от перенапряжения – то сгорают все элементы сразу, или перестают светить некоторые сегменты.

Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.

Важно

Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.

Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно – причина в блоке питания. Если сегментами – то проблема в самой ленте.

Если у вас лента многоцветная – RGB, то в этом случае еще нужно подключить контроллер.

Он устанавливается всегда после БП. Его входное напряжение – 12 или 24Вольт.

То есть, теперь вы подключаете RGB ленту не к источнику питания, а к контроллеру. У многоцветной ленты всего 4 провода.

Каждый провод отвечает за свой цвет:

  •  синий Blue  – клемма “В” на контроллере
  • черный или другого цвета провод отличный от первых – клемма V+

Разъем Power (питание) – это место куда подключаются провода питания.

Здесь тоже нужно соблюдать полярность. Плюс с блока на “+V” контроллера, минус к “-V”.

Как видите, ничего сложного в подключении блока и светодиодной ленты нет. Главное разобраться в надписях и клеммах.

Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:

  • в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.
  • нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.
  • если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.
  • не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.
  • не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.

Источник: https://svetosmotr.ru/kak-vybrat-blok-pitaniya-dlya-svetodiodnoj-lenty-formula-rascheta-moshhnosti/

Блок питания для светодиодных лент. Виды и подключение. Мощность

Большинство светодиодных лент рассчитаны на напряжение питания 12 В или 24 В. Бытовая сеть дает 220 В, поэтому напрямую подключать к ней осветительный прибор никак нельзя. Чтобы решить задачу, предусмотрен блок питания для светодиодных лент. Он понижает напряжение и делает его стабильным, важно лишь правильно подобрать мощность.

Блок питания для светодиодных лент: основные характеристики

При покупке устройства обращают внимание на его напряжение и мощность. Для бытовых нужд чаще всего применяются светодиодные ленты на 12 вольт. Таким и должно быть выходное напряжение блока питания.

Минимальная мощность источника напряжения составляет 5 Вт, далее идет повышение до 15, 30, 60 Вт и так далее. Наиболее мощные модели характеризуются показателем в 200 и 350 Вт. Иногда блоки называют LED драйверами, поскольку они запускают работу ленты.

Для охлаждения электронной системы в открытые модели могут устанавливать вентилятор. Надо учитывать, что в процессе работы вентилятор шумит, поэтому в жилых комнатах его применять не рекомендуется.

Самый обычный блок питания для светодиодных лент обеспечивает только требуемое напряжение и мощность. Но встречаются модели со встроенным диммером или с возможностью дистанционного управления.

Габариты LED драйверов тоже отличаются, поэтому лучше уточнять их при заказе через интернет. В этом случае не возникнет проблем с размещением устройства. Под него заранее можно будет выделить место.

Отличие по герметичности

Для любого электрического прибора важно, чтобы в него не попадала влага. В зависимости от защищенности от внешних воздействий блок питания бывает:

  • Герметично закрытый в металлическом корпусе.

Блоки в пластиковой оболочке отличаются легкостью и небольшими размерами. В основном у них мощность не более 75 Вт, хотя последние время встречаются и 100-ватные модели. Их легко замаскировать, спрятать в нишу, что важно при оформлении интерьера жилого помещения или выставочного зала.

Герметичные блоки питания применяют на улице и в помещениях с повышенной влажностью. У них высокая мощность (100 Вт и выше), что позволяет подключать ленты большой длины и высокой яркости. Степень защиты достигает уровня IP67.

Открытые блоки стоят дешевле герметичных, хотя по мощности они не уступают. Чтобы предотвратить попадание внутрь воды, пыли и посторонних предметов, открытые LED драйверы помещают внутрь шкафов управления.

Как рассчитать мощность

Одна из основных характеристик импульсного блока питания – мощность. Ее обязательно учитывают при покупке. Но вначале надо определить потребляемую мощность ленты или системы лент, которые вы собираетесь подключать.

Допустим, необходимо подключить 5 метров ленты SMD 3528 с плотностью светодиодов 60 штук на метр. Один метр такой ленты потребляет 4,8 Ватт. Необходимо умножить метраж на мощность единицы метра.

5×4,8=24 Ватт

Блок питания всегда берут с запасом. Коэффициент запаса составляет 1,25 или добавляют 20-30% мощности, чтобы не допустить перегрева.

24×1,25=30 Ватт

Итак, мощность источника питания для ленты SMD 3528 длиной 5 м должна составлять не менее 30 Ватт.

Если мощности одного блока не хватает, то можно запитать осветительный прибор от двух, трех и так далее источников, которые соединены между собой параллельно. А чтобы запитать ленту на 24 вольта от двух драйверов на 12 вольт, надо соединить их последовательно.

Совет

Если блок будет неправильно рассчитан, то это приведет к перегрузкам, скачкам тока. Повышение тока заставит светодиоды перегреться. Постоянный перегрев приведет к тому, что лента выйдет из строя через 1-2 недели эксплуатации.

Правильный блок питания для светодиодных лент помогает сделать срок службы светодиодной ленты максимально долгим. Лента светит стабильно, не перегревается, не мерцает, она защищена от скачков напряжения.

 Похожие темы:

Источник: https://electrosam.ru/glavnaja/jelektrooborudovanie/jelektropitanie/blok-pitaniia-dlia-svetodiodnykh-lent/

Расчёт и выбор блока питания для светодиодной ленты, типы бп

В наше время в быту, торговле и на производстве широко используются светодиодные ленты самой разной мощности и светимости.

Одни ленты используются в качестве дежурного освещения или оформления витрин магазинов, другие как основное освещение в комнате.

О том, какие типы лент, где используются, и какую лампу накаливания можно заменить каждой из них мы писали в статье «Применение и выбор светодиодной ленты«.

Если вы уже сделали выбор светодиодных лент, которые будут использоваться в доме, то необходимо выбрать тип и мощность блока питания. Прямо в розетку включать ленты нельзя. Это приведет к мгновенному выходу ленты из строя, дыму, а иногда и пожару.

Правильно сделать расчёт и выбор блока питания для ленты вам поможет наша статья. Нужно отметить, что встречаются ленты, рассчитанные на напряжение 220v.

Эти ленты режутся на отрезки по одному метру и широкого распространения не получили, прежде всего из-за опасности поражения электрическим током и пониженной надежности. Если в такой ленте сгорает один светодиод, то гаснет и нуждается в замене целый метр ленты.

В отличие от нее в ленте на 12V необходимо заменить только участок с тремя диодами. А в некоторых случаях, в зависимости от места установки, это не очень заметно и не требует немедленного ремонта.

Типы блоков питания

Прежде всего, нужно определить, где будет установлен блок питания. От этого зависит тип блока, который вам нужно будет приобрести. Блоки питания делятся на три типа:

  1. в пластмассовом корпусе, как блоки питания ноутбука или планшета. Их легко спрятать под подвесным потолком или в шкафу, но мощность их не очень велика. Мощность таких блоков не более 75Вт;
  2. в алюминиевом корпусе, герметичные; Их мощность может быть до 100Вт. Эти блоки больших размеров, но не боятся воды и низких температур. Их используют в подсветке рекламы и витрин магазинов;
  3. в перфорированном корпусе, со встроенными кулерами или без них. Эти блоки могут быть любой мощности. Если в них встраивается кулер, то блок при работе шумит. Их целесообразно использовать, если в доме или квартире прокладывается отдельная сеть 12V. В любом случае, блоки этого типа нельзя устанавливать в замкнутое пространство. Для нормального охлаждения эти блоки нуждаются в хорошей циркуляции воздуха.

Блоки питания могут быть разной сложности. В некоторых встраивается диммер — устройство, позволяющее регулировать яркость свечения ленты. Они могут быть с дистанционным управлением и программируемые по времени включения и отключения.

Если диммера нет, а вы хотите его установить, то придется покупать его отдельно. В некоторых блоках питания есть возможность регулировки выходного напряжения для компенсации падения напряжения в длинных проводах. Блоки питания отличаются еще и ценой.

От дешевых, но вполне надежных до дорогих, известных фирм. Очень дешевые блоки непонятных производителей лучше не покупать. Никто не даст гарантию, что он будет работать длительное время, а не сгорит через две недели или при коротком замыкании.

В тоже время, в хороших блоках есть защита короткого замыкания и от перегрузки.

Нужен ли мощный блок питания для светодиодной ленты

Как рассчитать блок питания для светодиодной ленты

Прежде всего, необходимо определить мощность, потребляемую лентами. Для этого мощность одного метра ленты, указанную на ней, умножают на общую длину.

Если от одного блока питания подключены светодиодные ленты разных типов, то эту операцию повторяют для каждого типа в отдельности, после чего складывают получившиеся значения.

Кроме этого необходимо брать 25-30% мощности запаса для большей надежности и долговечности блока для светодиодной ленты.

Обратите внимание

Предположим, вы хотите установить на кухне подсветку столов рабочей зоны. Для этого необходимо 2,5м ленты SMD5050 с плотностью 60 диодов на один метр. Мощность такой ленты 14,4Вт метр. Умножаем 14,4Вт на 2,5м. Получаем потребляемую мощность ленты 36Вт.

Для получения запаса мощности в 30% 36Вт умножаем на 130% или на 1,30, в зависимости от используемого калькулятора. Получаем минимальную мощность блока питания 46,8Вт. Выбираем ближайшее значение из имеющихся в продаже – 60Вт. Если же необходимо подключить ленты разных типов, то задача усложняется.

Предположим, что на кухне подсвечена не только рабочая зона, но и пол. Значит, кроме 2,5м ленты SMD5050 плотностью 60 диодов на метр и мощностью 36Вт подключаем 4м ленты SMD3528 плотностью 60 диодов. Мощность ленты SMD3528 считаем также, как и SMD5050. Получаем 19,2Вт. Складываем полученные значения 36Вт и 19,2Вт. Получаем 55,2Вт.

Учитывая 30% запас мощности блок питания нужен не менее чем 71,76Вт. Ближайшее большее стандартное значение – 72Вт. Его и покупаем.

Определив необходимую мощность, можно решить, каких и сколько блоков питания необходимо. Блок недостаточной мощности быстро выйдет из строя, а слишком мощный блок будет дороже необходимого.

Для управления яркостью используется диммер. Его мощность должна соответствовать мощности блока питания.

Определив необходимую мощность, можно решить, каких и сколько бп для светодиодных лент необходимо. Блок для диодной ленты недостаточной мощности быстро выйдет из строя, а блок с лишней мощностью будет дороже необходимого.

Подключение RGB-ленты

RGB-лента подключается через RGB-контроллер. Мощность его выбирается также, как и для обычной ленты.

Если от одного контроллера нельзя запитать все отрезки из-за большой мощности ленты или расстояния между ними, то используется RGB-усилитель.

Каждый усилитель запитывается через отдельный блок питания, или, если есть возможность, можно несколько усилителей подключить к одному блоку питания. Подробнее об этом рассказывается в статье «Подключение светодиодной ленты«.

Нестандартные блоки питания

У многих людей или у их друзей или соседей есть блоки питания, оставшиеся от старой радиоаппаратуры. Иногда их можно использовать. Но не всегда напряжение, указанное на корпусе соответствует реальному.

В некоторых случаях эти значения истинны только при подключении номинальной нагрузки. Можно использовать блок питания от старого компьютера. Для включения блока без компьютера обычно необходимо замкнуть между собой черный и зеленый провода.

Иногда к ним нужно добавить серый.

Можно также разрезать ленту на участки по три светодиода, соединить последовательно и запитать их через диодный мост и конденсатор, сглаживающий пульсации. Необходимо 19, а лучше 20 отрезков.

Важно

Но этот способ очень трудоемкий и ненадежный. Если нарушится одна из паек или перегорит один диод, то погаснет вся лента.

Ленту также нужно использовать водонепроницаемую и места подключения изолировать термоусадочной трубкой.

Подключение светодиодной ленты через конденсатор

Мощный блок питания для светодиодной ленты не получится, но если нужно подключить небольшой отрезок, например, для настольной лампы, то можно просто подключить от сети 220v, через конденсатор. Емкость конденсатора определяется по току отрезка ленты, который вы хотите подключить таким образом.

Для этого мощность метра ленты делят на 10, 20, 30 или 40. Это зависит от того, какая плотность светодиодов или сколько участков по три светодиода в метре ленты. Полученную мощность делим на 12V (напряжение питания) и полученное число умножаем на количество используемых участков. Емкость конденсатора С1 берется 1.

4mkF на каждые 0.1А, напряжение конденсатора не меньше 300V. При недостаточной емкости лента будет светится тускло, а при повышенной быстро сгорит. Тип конденсатора МГБО или К73.Конденсатор, сглаживающий пульсации напряжения и светимости С2 электролитический, емкостью 200mkF и напряжением 15V.

Диоды выбираются по току, напряжением 300V.

Пример рассчёта

Например, если мы хотим заменить в настольной лампе лампу накаливания мощностью 10Вт, то нам нужен отрезок ленты SMD3528 плотностью 60 диодов, длиной 0,5 метра, содержащий 5 участков по три светодиода.

В метре этой ленты 10 таких участков, следовательно, один участок имеет мощность 4,8Вт, деленную на 10 – 0,48Вт и ток, 0,48Вт, деленные на 12V — 0,04А. 5 участков дают общий ток 0,2А. Следовательно, емкость конденсатора С1 не больше 2.

8mkF, a C2 — не меньше 40mkF.

Если взять конденсатор типа К73 и диодный мостик с конденсатором С2 на плате от сгоревшей энергосберегающей лампы, то получившуюся схему без труда можно спрятать в основании лампы или корпусе зарядного устройства от старой мобилки. Лампу нужно брать из расчета не менее 20Вт мощности на 0,1А тока отрезка ленты.

ВАЖНО! В таких схемах лента находится под напряжением 220V, поэтому она должна быть спрятана под рассеивателем, на пластмассовом основании либо использовать водонепроницаемую ленту, даже в сухом месте. На место подключения нужно одеть кусочек термоусадочной трубки.

После выбора блока питания светодиодные ленты нужно подключить. О том, как это сделать расскажет статья «Подключение светодиодных лент«.

Источник: https://stroymasterok.com/inzhenernye-sistemy/elektrika/osveshhenie/raschet-i-vybor-bloka-pitaniya-dlya-svetodiodnoj-lenty/

Как выбрать блок питания для светодиодной ленты 12В?

Светодиодные ленты – более экономичная, энергоэффективная и оригинальная альтернатива традиционным источникам света.

Подобрать подходящее решение не составит труда. Гораздо сложнее грамотно подключить такую ленту, для чего и потребуется соответствующий блок питания.

Использование неправильного устройства электропитания может не только повредить ленту, но и стать причиной возгорания. Важно подобрать аппарат, который будет полностью соответствовать требованиям конкретной схемы.

Чтобы купить блок питания для светодиодной ленты 12 вольт, необходимо рассчитать такие параметры:

Чаще всего на рынке представлены нерегулируемые контроллеры, которые выдают стабильное напряжение без возможности его изменения. Это не влияет на возможность изменения яркости, а наоборот упрощает функционирование блока.

Устройство должно быть рассчитано на те показатели, которыми обладает выбранная лента.





Потребляемая мощность рассчитывается, в зависимости от метража ленты. Для ее подбора существуют стандартные соответствия, а все характеристики указываются на упаковке.

Чем выше потребляемая мощность, тем ярче будет освещение (световой поток), так что не стоит экономить на приобретении.

Длина светодиодной ленты напрямую влияет на расчет ее мощности, так что масштабы будущей схемы также необходимо продумывать заранее. Измеряется длина в обычных метрах.

  • Тепловой поток

Тепловой поток рассчитывается путем перемножения мощности и длины ленты, а также прибавления к полученному показателю 10-15% погрешности. Это защитит схему от перегорания и коротких замыканий.

Цена блока пропорциональна его мощности и эффективности. Она может варьироваться в широких пределах, но уже в кратчайший срок окупается за счет экономичности светодиодного освещения.

  • Влагозащищенность

При использовании влагозащищенной светодиодной ленты в помещениях с повышенной влажностью или на улице, необходимо подобрать соответствующий источник питания. Существуют герметичные блоки, которые идеально дополняют подобные схемы.

 К содержанию ↑

Устройство блока питания для LED ленты

Наличие гасящих резисторов в светодиодной ленте позволяет эффективно использовать блоки питания для работы.

Такими блоками называются электротехнические приборы, вырабатывающие напряжение в 12В для нормального функционирования системы.

Для обеспечения питания диодной ленты используется два основных вида блоков:

  • Трансформаторные;
  • Импульсные.

Трансформаторный блок состоит из:

  • Понижающего трансформатора;
  • Выпрямителя;
  • Сглаживающего фильтра;
  • Схемы стабилизации напряжения.

Понижающий трансформатор необходим для преобразования традиционных 220В в необходимые 12В.

Выпрямитель представляет собой мостовую схему включения для выпрямления переменного тока. RC или LC фильтры сглаживают пульсирующее напряжение, а стабилизаторы обеспечивают окончательный результат.

Основные преимущества такого блока – проста конструкции и неприхотливость к условиям эксплуатации. Система может работать без нагрузки или в развязке от сети переменного тока. Основные проблемы – значительные габариты и неустойчивость к перегрузкам.

Импульсный аналог отличается меньшими размерами и весом за счет работы на высоких частотах. Конструкция также базируется на трансформаторе и подсоединяется к сети в 220В. Основные недостатки – плохая переносимость холостого хода и сложная схема.

Типы блоков питания

По исполнению выделяют три основных типа блоков питания для светодиодных лент:

  • Открытые, пригодные для использования только в помещениях. Самые габаритные, но и самые дешевые конструкции с корпусом из перфорированного металла. Для установки таких блоков требуется место, зато их можно спрятать в мебели, нишах или аппаратных отсеках.
  • Закрытые, подходящие для использования на улице. Герметично закрыты в прочном алюминиевом корпусе, обеспечивающем защиту от воздействий внешней среды. Средняя мощность – 20-150Вт.
  • Компактные, подходящие для декоративной подсветки. Маленький размер и небольшой вес позволяют легко спрятать блок, заключенный в герметичный пластиковый корпус.

  К содержанию ↑

Подключение светодиодной ленты к блоку питания

От концов светодиодной ленты расходятся два провода. Чаще всего это красный и черный или синий (плюс и минус, соответственно). Такие же провода предусмотрены на самом стабилизационном блоке.



При отсутствии кабелей, фрагмент ленты можно подключить специальными коннекторами или припаять. Даже если перепутать плюс с минусом, ничего не произойдет. Светодиоды просто не будут работать.



Лента RGB имеет четыре выхода: один плюс и три минуса от трех цветных диодов. Чтобы не перепутать провода, они окрашиваются в соответствующие цвета. Такая лента сперва присоединяется к контроллеру, а уже потом контроллер подключается к блоку.

Контроллер необходим для управления свечением ленты. Можно включать как один, так и все цвета сразу, установить режим мерцания или другие программы. Простейший пример такой схемы – новогодняя елочная гирлянда.

Схема конкретной модели блока всегда указана в прилагающейся документации. Наличие инструкции позволяет легко и правильно установить устройство даже неспециалисту.

Несколько лент подключаются параллельно, по тому же принципу.

Рекомендуется, чтобы их длина не превышала пяти метров, ведь в обратном случае можно добиться перегрузки схемы или неравномерного свечения.

Гарантия стабильного питания – правильно подобранный и установленный блок.

Преимущества блоков питания для светодиодных лент 12 вольт

  • Универсальность. Большинство блоков питания совместимы с разными видами светодиодов.
  • Компактность. Блок можно расположить в различных скрытых местах, не нарушая дизайн помещения или объекта.
  • Прочность. Некоторые блоки полностью защищены от влаги и попадания посторонних частиц.
  • Многоуровневая защита. Прибор будет функционировать стабильно, без угрозы короткого замыкания или перепадов напряжения.
  • Разнообразие моделей. Можно подобрать устройство, идеально дополняющее схему любой сложности и масштаба.

Недостатки блоков питания

Основной недостаток блоков питания сводится к общей проблеме организации светодиодного освещения. Это высокая стоимость, сравнительно с альтернативными светильниками.

Качественная и надежная продукция требует значительных вложений, ведь только такие приборы будут исправно и бесперебойно функционировать долгие годы.

На практике все расходы окупаются за счет энергоэффективности и небольшого потребления электроэнергии. Однако, в любом случае, при создании светодиодной системы с нуля, придется потратить время и ресурсы.

Область применения

За счет своей незаменимости блоки питания для светодиодов используются повсюду, где могут использоваться ленты: в интерьере, экстерьере, при оформлении рекламных конструкций, отдельных элементов и композиций, при подсветке дорог, вывесок и любых других объектов.









Заключение

Блоки питания для светодиодной ленты – простейший и доступный способ организации стабилизированного напряжения для работы всей схемы освещения.

На данные момент многие компании которые занимаются светодиодным освещением имеют в своем модельном ряду различные светодиодные ленты, например к таким компаниям можно отнести CREE.



220В, подающиеся напрямую, не подходят для таких схем, так что невозможно обойтись без специальных трансформаторов.

К содержанию ↑

Расскажите друзьям!

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

Как выбрать напряжение для светодиодной ленты

При поиске светодиодной ленты вы можете неоднократно сталкиваться с номинальным напряжением. Но вы не уверены, что именно это означает? Вы знаете, что выбрать: 12В или 24В? Читай дальше что бы узнать!

Что лучше - 12В или 24В?


Обычный выбор при выборе светодиодной ленты - 12В или 24В. Оба относятся к низковольтному освещению, наиболее распространенной спецификацией является 12 В. Но что лучше?

Это зависит от множества факторов, но приведенные ниже вопросы помогут вам сузить круг вопросов.

1) Есть ли у вас существующие спецификации блока питания?


Если, например, вы используете батареи 12 В или уже имеете запасы блоков питания 12 В, возможно, вам лучше убедиться, что новые светодиодные ленты соответствуют тому, что у вас уже есть.

Таким образом, вам не нужно будет покупать новый набор блоков питания только для того, чтобы соответствовать светодиодам.

2) Вам нужно отрезать светодиодные ленты определенной длины?


Светодиодные ленты на 12 В поставляются с 3 светодиодами на цепочку, а светодиодные ленты на 24 В поставляются с 6 светодиодами на цепочку. Их можно разрезать до длины между струнами, но нельзя разрезать внутри струны.

Это означает, что светодиодные ленты на 12 В можно разрезать через каждые 3 светодиода, а светодиодные ленты на 24 В можно разрезать через каждые 6 светодиодов.

В зависимости от плотности светодиодов обрезка каждых 6 светодиодов на полосе 24 В может означать, что варианты длины будут увеличиваться с шагом 3 дюйма вместо 1,5 дюйма при 12 В.

3) У вас все еще нет предпочтения? При прочих равных, система на 24 В будет работать лучше.


Как правило, один и тот же продукт, предлагаемый на 12 В и 24 В, будет иметь одинаковое количество светодиодов с одинаковой мощностью и светоотдачей, но просто с разной комбинацией напряжения и силы тока.

Например, светодиодная лента мощностью 24 Вт на метр при 12 В потребляет 2,0 А на метр, а вариант 24 В - 1,0 А на метр. Оба потребляют 24 Вт и обеспечивают одинаковую светоотдачу, но поскольку вариант на 24 В потребляет меньшую силу тока, он, как правило, будет лучше работать как внутри светодиодной ленты, так и с источником питания.

Это связано с тем, что сопротивление определяется только силой тока и не зависит от напряжения. Следовательно, при прочих равных, вариант с более низким током (24 В) будет работать лучше с электрической точки зрения.

(Это та же самая логика, почему электросети используют несколько тысяч киловольт при транспортировке энергии, а затем уменьшают это значение при распределении по домам).

Таким образом, если выбор источника питания и длина резки не важны, мы считаем, что 24 В лучше, чем 12 В. Узнайте больше о нашем списке преимуществ 24V здесь.

Другие сообщения



Все, что вам нужно знать о лампах A19

Что означает термин A19? Термин A19 используется для описания общей формы и размеров легкого бу... Подробнее


В чем разница между CCT и CRI?

До того, как энергоэффективное освещение стало массовым явлением, выбрать лампочку было довольно просто. 40-ваттная лампочка не дает вам достаточно ... Подробнее


Насколько сильно нагреваются светодиодные ленты? Это нормально?

Вы можете часто видеть, как светодиодные технологии рекламируются за более низкую тепловую мощность и более высокую эффективность.Итак, вы можете быть удивлены обс ... Подробнее


Какую цветовую температуру светодиодной ленты выбрать?

При поиске белой светодиодной ленты вы могли встретить значения цветовой температуры. Не знаете, что это значит или что выбрать? Прочтите о... Подробнее


Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.


Обзор продукции для освещения сигналов


Как выбрать источник питания для светодиодов

Независимо от того, собираете ли вы свой собственный светодиодный светильник, ремонтируете и модернизируете существующие светильники или покупаете новые светодиодные светильники, вам необходимо найти правильный источник питания для своих светодиодов.Вам понадобится либо драйвер светодиода постоянного тока, либо источник питания постоянного напряжения (или их комбинация), чтобы ваши светодиоды работали должным образом. При выборе источника питания для светодиодного освещения следует учитывать множество различных факторов. В этом посте мы рассмотрим все эти факторы и поможем вам выбрать правильный источник питания для ваших светодиодов!

ПЕРВЫЙ… Убедитесь, что у вас есть контроль над током светодиодов

Большинству светодиодов требуется устройство ограничения тока (будь то драйвер или резисторы), чтобы предотвратить перегрузку светодиодов.Этот драйвер постоянного тока или резистор ограничения тока используется для регулирования тока светодиодов, обеспечивая их безопасную работу и продлевая срок их службы. Электрические характеристики светодиодов меняются по мере нагрева; если ток не регулируется, светодиоды со временем будут потреблять слишком много тока. Из-за этого перегрузки по току яркость светодиода будет колебаться, что приведет к сильному внутреннему нагреву, что в конечном итоге приведет к выходу светодиода из строя. Если вы создаете свой собственный светодиодный светильник или работаете с любым из наших компонентных светодиодов типа «звезда», вам понадобится устройство постоянного тока в вашей системе.Большинство готовых светодиодных продуктов или светодиодных лент (которые вы бы купили прямо в магазине) уже имеют встроенные драйверы или резисторы для регулирования тока. Если вы не уверены, нужен ли вам источник постоянного тока, прочтите этот полезный пост, чтобы узнать. Если у вас нет устройства ограничения тока, поиск драйвера - ваш первый шаг; но если у вашего светодиодного продукта уже есть ток под контролем, вы можете следить за этим постом, чтобы найти источник питания постоянного напряжения.

Источник постоянного напряжения может использоваться для питания светодиодных ламп, которые имеют резисторы или драйверы постоянного тока, уже установленные в системе.Эти типы продуктов обычно требуют постоянного напряжения постоянного тока. Если вы питаетесь от батареи или у вас постоянное напряжение постоянного тока, достаточное для освещения, считайте, что вам повезло. В девяти случаях из десяти это не так, и вам понадобится источник питания, чтобы преобразовать вашу энергию в безопасное постоянное напряжение для ваших фонарей. Например, гибкие светодиодные ленты имеют встроенные токоограничивающие резисторы (как вы можете видеть, встроенные в основание гибкой платы). Если вы захотите установить его в машине, вам не понадобится никакой блок питания.Автомобильные аккумуляторы выдают 12 В постоянного тока плюс-минус. Электропитания 12 В от аккумулятора будет вполне достаточно для вашего освещения. Но для того, чтобы использовать эти полосы в домах, необходим преобразователь переменного тока в постоянный, который будет принимать стандартное бытовое напряжение 120 В переменного тока и преобразовывать его в 12 В постоянного тока.

Как правильно выбрать блок питания?

Итак, вам нужен источник питания постоянного напряжения, который может преобразовать домашнее напряжение переменного тока в безопасное напряжение постоянного тока. При выборе источника питания, отвечающего вашим потребностям, есть множество факторов.Во-первых, мы должны заблокировать питание, которое нам требуется от нашего источника питания.

Мощность

Для начала выясните, сколько ватт будет потреблять ваш свет. Если вы планируете использовать более одного источника питания от одного источника питания, вам необходимо просуммировать мощности, чтобы определить общую потребляемую мощность. Убедитесь, что у вас достаточно большой блок питания, обеспечив себе 20% -ную амортизацию по сравнению с общей мощностью, которую вы рассчитываете для своих светодиодов. Это легко сделать, умножив общую мощность на 1,2 и затем найдя источник питания, рассчитанный на эту мощность.

Скажем, например, у нас есть 4 ряда светодиодных лент мощностью около 12 Вт каждая. Простое их умножение покажет, что мощность нашей системы должна быть около 48 Вт. Теперь мы можем добавить рекомендованную подушку на 20% с 48 x 1,2 = 57,6 Вт. Для этого проекта будет достаточно блока питания мощностью 60 Вт (или больше).

Напряжение / ток

При создании светодиодного светильника или замене неисправного источника питания важно сначала убедиться, что выходное напряжение совместимо с напряжением светодиодов.Светодиодные продукты со встроенными регуляторами тока обычно хорошо определяют, какое входное напряжение следует использовать. Например, с нашими гибкими светодиодными лентами можно использовать источник питания 12 В, поскольку это то, что им требуется.

Еще одно распространенное применение - это светодиоды высокой мощности с драйверами постоянного тока, для которых требуется вход постоянного напряжения. Допустим, у нас есть шесть светодиодов Cree, работающих от драйвера Mean Well LDD-H. Каждый светодиод работает примерно на 3,1 вольт. С шестью из них общее напряжение в этой последовательной цепи будет 18.6 В постоянного тока. Как правило, низковольтные драйверы, такие как Mean Well LDD-H, работают лучше, если у вас есть небольшая подушка для требуемого напряжения. Для этой установки я бы использовал источник питания с выходным напряжением не менее 24 В постоянного тока. Обратите внимание, что вы всегда должны убедиться, что используемый драйвер низкого напряжения (в данном случае Mean Well LDD-H) рассчитан на напряжение, которое вы хотите ввести. Mean Well LDD-H может потреблять 9-56 В постоянного тока, поэтому мы все настроены на эту ситуацию. Узнайте больше о расчете напряжения в различных цепях здесь.

Кроме того, убедитесь, что выбранный вами блок питания может справиться с имеющейся у вас входной мощностью.Напряжение в сети будет меняться в зависимости от того, в какой точке мира вы находитесь. Убедитесь, что вы знаете, какой у вас источник переменного тока: низкое (90–120 В переменного тока) или высокое (200–240 В переменного тока). Многие источники питания, такие как продукты Mean Well, рассчитаны на полный диапазон, но всегда полезно знать входное напряжение переменного тока и убедиться, что используемый источник питания подходит для этого.

Блоки питания для светодиодов с регулируемой яркостью

Если ваши светодиоды регулируются, и вы хотите отрегулировать их яркость, убедитесь, что вы выбрали источник питания с возможностью регулировки яркости.В спецификациях источника питания должно быть указано, является ли источник питания регулируемым или нет, и какой тип управления диммером он использует. Я кратко рассмотрю два типа управления:

ШИМ-регулировка яркости: Также известна как регулировка яркости с широтно-импульсной модуляцией, может использоваться на всех источниках питания. Даже блоки питания на нашем сайте, для которых прямо в спецификациях не указано «регулируемый», можно регулировать яркость с помощью настенных или удаленных диммеров с ШИМ. Это связано с тем, что диммеры с ШИМ идут в соответствии с полосами света, затемняя на стороне 12 В постоянного тока цепи.ШИМ-диммеры на самом деле пульсируют светом на высоких частотах, чтобы изменить восприятие света невооруженным глазом. Чем выше частота, тем ярче они будут.

TRIAC Dimming: Этот тип затемнения позволяет затемнять светодиоды с помощью стандартных регуляторов яркости. Вы должны убедиться, что источник питания подходит для диммирования переменным током (TRIAC), проверив спецификации. Наши текущие продукты, которые предлагают такие элементы управления диммированием, - это блоки питания с регулируемой яркостью Magnitude. Эти источники питания работают, изменяя мощность на стороне переменного тока цепи через диммер TRIAC.Изменение мощности, создаваемое диммером на стороне входа переменного тока, будет изменять напряжение на выходе постоянного тока и управлять яркостью светодиодов. Диммеры TRIAC можно найти в обычных магазинах бытовой техники. Самыми популярными / узнаваемыми брендами будут Lutron и Leviton.

Температура и погода

Важным фактором, который нельзя упускать из виду при выборе источника питания, является область и среда, в которой он будет использоваться. Источники питания работают наиболее эффективно, если они используются в пределах своих температурных параметров.Спецификации блока питания должны включать безопасный диапазон рабочих температур. Лучше всего работать в этом режиме и убедитесь, что блок питания не стоит там, где может накапливаться тепло и подниматься выше этой максимальной рабочей температуры. Как правило, размещать блок питания в крошечном корпусе без системы вентиляции - плохая идея. Это позволит даже минимальному количеству тепла, выделяемого источником, со временем накапливаться и в конечном итоге привести к свариванию источника энергии. Поэтому убедитесь, что в помещении не слишком жарко или холодно и что жара не может накапливаться до опасного уровня.

Каждый блок питания светодиодов также имеет степень защиты от проникновения (IP). Класс защиты IP состоит из двузначного кода, который указывает размер твердых частиц и давление жидкости, которому может выдержать источник питания. Первое число относится к размеру твердых частиц, которые может выдержать устройство, тогда как второе число относится к количеству жидкости, которое может выдержать устройство. По мере увеличения каждого числа увеличивается и уровень защиты. По мере увеличения первого числа продукт становится защищенным все меньшими и меньшими объектами (вплоть до частиц пыли), что делает его менее уязвимым для чего-либо, попадающего внутрь и причиняющего ему вред.По мере увеличения второго числа продукт переходит от защиты только от небольшого дождя к защите при полном погружении. Взгляните на полезную таблицу ниже и убедитесь, что у вас есть блок питания с классом защиты IP, который защитит ваш источник от окружающей среды, в которой он будет находиться.

КПД

Эффективность источника питания говорит о том, сколько энергии фактически уходит на то, чтобы загорелся светодиод. Чем выше процент КПД блока питания, тем больше энергии вы в итоге экономите.Для светодиодных приложений рекомендуется выбрать источник питания с КПД 80% или выше. Ознакомьтесь с источниками питания Mean Well и Phihong для наиболее эффективного выбора, так как они имеют рейтинг эффективности, который находится в пределах 90 процентилей.

Размер

При выборе источника питания для вашего светодиодного проекта важно знать, где он должен соответствовать или быть установлен. Если вы хотите поместить его внутрь продукта, который вы делаете, он должен быть достаточно маленьким, чтобы поместиться в отведенном для этого месте.Если он находится вне приложения, он должен иметь возможность монтироваться поблизости. Существует множество источников питания различных размеров и форм, соответствующих вашим потребностям.

Класс II или Класс 2 ??

Эти два рейтинга легко спутать, поэтому давайте убедимся, что теперь мы все в курсе, когда мы приближаемся к концу понимания источников питания светодиодов. Источник питания класса 2 соответствует ограниченным уровням мощности, определенным Национальным электрическим кодексом (NEC), и соответствует требованиям стандарта UL 1310.Источники питания класса 2 ограничены 60 В постоянного тока и 100 Вт. Поскольку их мощность ограничена, блоки питания класса 2 не могут питать столько светодиодов, сколько другие, за пределами номинала. Именно здесь вы должны определить, хотите ли вы работать на большей длине от одного источника питания или придерживаться безопасности источника питания класса 2, который защищен от огня и поражения электрическим током.

Класс II фактически относится только к входным и выходным проводам с двойной изоляцией. Драйверы класса II популярны, так как не требуют заземления.

Найдите наиболее подходящий блок питания

Надеюсь, эта статья помогла вам найти правильный источник питания для ваших светодиодных фонарей. Есть много вариантов на выбор, так что не торопитесь и выберите тот, который лучше всего подходит для вашей ситуации и соответствует требованиям безопасности в окружающей среде, чтобы он прослужил долгое время. Если вы ищете место для начала, я настоятельно рекомендую блоки питания Mean Well, это уважаемый бренд с множеством светодиодных драйверов и расходных материалов с фантастическими гарантиями.

По техническим вопросам или если вам нужна дополнительная помощь, звоните нам по телефону (802) 728-6031 или по электронной почте [email protected] Наша команда техподдержки работает с 8:00 до 17:00. EST с понедельника по пятницу.

Полное руководство по светодиодным лентам

Светодиодные ленты - это сбывшаяся мечта домашнего мастера. Поверьте мне, я был втянут в запой, просматривая многочасовые видеоролики светодиодных проектов более чем несколько раз.

Несмотря на то, что я нашел массу действительно хороших идей (и потратил много времени впустую), я изо всех сил пытался найти одно место, где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

Вот для чего это руководство.

Это руководство поможет вам от начинающего до готового проекта.

Я научу вас выбирать и устанавливать светодиодные ленты, подходящие для вашего применения. Я также научу вас выбирать и устанавливать соответствующие контроллеры и блоки питания, соответствующие вашим светодиодным лентам. Попутно я отвечу на общие вопросы и поделюсь своими знаниями.

Наконец, в конце список продуктов, рекомендуемых мной для вашего проекта светодиодной ленты.


Типы микросхем светодиодных лент

Если вы покупаете светодиодные ленты, вы, вероятно, встретите всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.

Что означают буквы?

Буквы в описании относятся к цвету (ам) светодиодных чипов на ленте.

Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные фишки. Если места нет, это обычно означает, что все они интегрированы в один чип.

Когда светодиоды находятся на отдельных микросхемах, меньшее количество источников света можно разместить в полосе той же длины.

RGB - красный, зеленый, синий

Светодиод RGB содержит три диода (LED означает Light Emitting Diode) на одном кристалле: по одному для каждого цвета. Каждый цвет связан со своим собственным каналом. Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

W - Белый

Обычно одиночная буква «W» обозначает чистый белый цвет (6500K).Стандартных стандартов не существует, поэтому обязательно проверьте их еще раз.

WW - теплый белый

Теплый белый цвет обычно составляет 2700K, он похож на цвет лампы накаливания.

CW - холодный (или холодный) белый

Холодный белый находится в диапазоне 6500K, но проверьте, чтобы быть уверенным.

CCT - Температура цветовой корреляции

CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, а другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может производить любой белый свет, равный двум светодиодам или между ними.Светодиоды CCT могут быть как на одной микросхеме, так и на разных микросхемах.

Примеры распространенных конфигураций светодиодных чипов:
Этикетка Описание
RGB Одноканальный трехканальный чип со светодиодами RGB
RGBW Одинарный 4-канальный чип с RGB и белыми светодиодами
RGB + W Один трехканальный чип со светодиодами RGB и отдельный одноканальный чип с белыми светодиодами
RGB + CCT Один трехканальный чип со светодиодами RGB и отдельный двухканальный чип с холодным белым и теплые белые светодиоды
RGBCCT Одиночный 5-канальный чип с светодиодами RGB, CW и WW

Что означают цифры?

Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835.Число обычно описывает размер чипа.

Например, светодиодный чип 5050 имеет ширину 5,0 мм и высоту 5,0 мм. Точно так же чип 2835 имеет ширину 2,8 мм и высоту 3,5 мм.

Если вы смотрите на полосу с цифровой адресацией, вы, вероятно, увидите четырехзначное число (например, WS2812B или SK6812). Но в данном случае это никак не связано с размером чипа. Вместо этого номер - это имя встроенной микросхемы контроллера светодиодов.

Source 9014 9012 9011 902 9011 902 902 902
Обычные адресуемые контроллеры светодиодов:
WS2811
WS2812 ECO
WS2812B
WS2813
Размер имеет значение?

Хотя большинство микросхем одинакового размера имеют схожие характеристики, не все производители микросхем созданы равными.Следовательно, нет гарантии, что чипы одного размера от разных производителей имеют одинаковую производительность.

Обычно более крупный чип ярче, но не обязательно. В конечном итоге общую яркость определяют несколько факторов, включая схему микросхемы, потребляемую мощность и используемые материалы.

Например, ниже представлена ​​таблица с основными характеристиками для трех различных микросхем производства Epistar (популярного производителя светодиодов).

Светодиод Площадь поверхности чипа Световой поток Потребляемая мощность
2835 9.8 мм2 22-24 лм 0,2 W
5054 27 мм2 45-55 0,5 W
5630 16,8 мм2 50-6010 0,5

Обратите внимание на то, что 5630 излучает больше света, чем 5054, хотя у него меньшая площадь поверхности. Кроме того, ему удается выдавать больше света, сохраняя при этом то же количество энергии (более эффективно).

Размер играет роль в определении того, сколько светодиодов может быть установлено на полосе:

1.Узкий чип можно прикрепить к полосе ближе друг к другу, создав более равномерный свет.

2. Большая микросхема потенциально может вместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (меняющих цвет) полос.

Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется непрерывно по всей полосе. Каждая микросхема может создавать цвета и белый цвет.

Сравните это с полосой RGB + CCT. Используются два разных чипа.Один создает цвета, а другой - белые. Они располагаются поочередно.

Расстояние между светодиодами одного цвета больше на полосе RGB + CCT по сравнению с полосой RGBCCT. На практике больший зазор может сделать свет менее равномерным.


Как выбрать правильную светодиодную ленту

Существует бесконечное количество вариантов светодиодных лент, которые продаются в широком диапазоне цен. В чем разница между дешевым и дорогим? И что лучше всего подходит для вашего проекта?

Яркость

Яркость или светимость обычно измеряется в люменах.Что касается светодиодных лент, вас интересует вопрос, насколько яркая моя полоса на единицу длины? Таким образом, вместо общего количества просветов вам следует искать люмен на фут или люмен на метр.

Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.

Рабочее освещение 902 (закрытие) 450
Использование Рекомендуемый световой поток на фут
Акцентное / настроенное освещение 150-350
Подсветка под шкафом 175-525
Рабочее освещение (дальнее) 350-700
Непрямое освещение 375-575
Замена люминесцентной лампы 500-950
Источник

Хорошая идея купить полосы с дополнительной яркостью для вашего приложения.Затем установите диммер, чтобы уменьшить яркость до желаемого уровня.

Использование диммера снизит рабочую температуру светодиодов, что продлит их срок службы.

Более того, с возрастом светодиоды действительно теряют часть своей яркости. Если вы с самого начала немного увеличите размер светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.

Эффективность

Яркость не всегда дает полную картину. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.

Производитель светодиодных лент может увеличить заявленный световой поток, подавив светодиоды. Это заставит их сиять ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку высокая температура является основной причиной преждевременного выхода светодиода из строя, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как могли бы.

По этой причине уместно задать вопрос: сколько света он излучает по сравнению с потребляемой мощностью? Это соотношение называется световой отдачей.Это часто указывается в спецификациях продуктов. Если нет, вы можете рассчитать эффективность, разделив количество создаваемых люменов на то, сколько энергии он использует.

Нужен ли мне светильник с высоким индексом цветопередачи?

Индекс цветопередачи (CRI) - это показатель того, насколько точно источник искусственного света воспроизводит естественный свет. Сообщается как число от 0 до 100.

CRI выше 80 приемлем для большинства приложений.

CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии.Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.

Почему важен индекс цветопередачи?

Объекты при слабом освещении могут казаться тусклыми или резкими в зависимости от света и цвета. Цвета будут менее яркими, а общий световой эффект - менее ярким.

Но почему?

ПРИМЕЧАНИЕ. Ниже приводится техническое объяснение того, что делает светильник с высоким индексом цветопередачи. Вы можете пропустить его, если из-за занудства у вас потускнеют глаза.

Свет, который мы видим, обычно не состоит из одной длины волны.Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним для включенных волн.

Спектр видимого света Источник

Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длиной волны отраженного света.

Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн.Этот свет отражается в наших глазах, заставляя нас видеть красный объект.

Что произойдет, если вместо солнечного света мы посветим на яблоко светодиодной лампой?

Что ж, если это будет стандартный недорогой светодиод, в результате, скорее всего, получится тусклое, оранжевое и вообще непривлекательное яблоко.

Почему?

Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы могли подумать, что для того, чтобы имитировать дневной свет, вам просто нужно купить светодиод с такой же CCT. Но все намного сложнее.

Любой видимый свет можно разделить на части путем измерения мощности волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика распределения спектральной мощности. Ниже представлен график распределения спектральной мощности дневного света.

Источник

Типичный светодиод имеет график распределения спектральной мощности, который выглядит примерно как изображение слева. Обратите внимание, что вокруг голубых и красных областей имеются существенные недостатки. Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «выключенными» при просмотре под этим светом.

Светодиод с высоким индексом цветопередачи имеет более равномерное распределение спектральной мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.

Ниже тот же ЮДЖИЛЭД в сравнении с дневным светом (белая пунктирная линия).

Светодиодный светильник может быть построен для излучения CCT 6000K (для соответствия дневному свету). Но если спектральное распределение мощности не соответствует естественному освещению, объекты всегда будут выглядеть «неаккуратно» при просмотре под светом.

Что лучше: 12 В или 24 В?

Светодиодные ленты обычно доступны с напряжением 5 В, 12 В или 24 В.

Для аналоговых полосок большинство людей выберет 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.

Для проектов с цифровыми полосами иногда может быть удобно использовать полосы на 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет управлять контроллером и полосками от одного источника питания. Кроме того, на полосах 5 В каждый отдельный светодиод может управляться независимо.

Более высокое напряжение означает более длительные пробеги

Полосы с более высоким напряжением, как правило, могут работать дольше, не страдая от последствий падения напряжения.

Что такое падение напряжения?

Падение напряжения приводит к потере яркости светодиодных лент по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближе к источнику питания) будут ярко светиться. В то же время светодиоды на конце полосы будут тусклыми.

Пример падения напряжения

Выше показан отличный пример влияния падения напряжения.

Пару лет назад я установил непрямое освещение в своей гостиной.Я использовал полоски на 12 В и сделал петлю по периметру комнаты, соединив три полоски по 5 м встык к одному источнику питания.

Яркий свет слева - начало полос. Огни перемещаются по комнате и заканчиваются рядом с началом. Фонари с правой стороны страдают от падения напряжения и намного менее ярки.

Почему это происходит?

Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление.Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет светодиоды тускнеть.

Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полосу достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

Как более высокое напряжение снижает влияние падения напряжения?

Во-первых, вы должны иметь базовое представление о том, как подключены все компоненты светодиодной ленты.

Большинство отдельных светодиодных чипов работают от источника постоянного тока напряжением 3 В, независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на полосе 12 В, можно также установить на полосу 24 В. Разница заключается в том, как спроектирована схема полоски.

Светодиодные чипы

соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно равняться общему напряжению на полосе (см. Диаграммы ниже).

Затем каждая из групп соединяется параллельно и размещается по длине полосы.

А пока обратите внимание (на схемах выше), размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами для 12 В. Ниже я объясню, почему это важно.

Каждый провод имеет определенное сопротивление пропусканию электричества. Чем длиннее становится провод, тем больше сопротивление (и падение напряжения). В конце концов, он становится достаточно большим, чтобы влиять на яркость светодиода.Ниже приведен пример того, как это может произойти на полосе 12 В.

Обратите внимание на диаграмму выше, что напряжение на светодиодах упало с 3,0 В до 2,75 В.

Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.

  1. Когда напряжение увеличивается вдвое (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это также приводит к уменьшению падения напряжения на длинном проводе вдвое. Таким образом, вместо падения на 1 В оно становится падением на 0,5 В.
  2. Эффект 0.Падение 5 В делится между 8 остальными компонентами схемы (по сравнению с 4 на 12 В).

Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В с полосой 12 В.

Если у вас есть приложение, которое требует больших тиражей лент, это может быть хорошей идеей для лент на 24 В. Но даже полоски на 24 В имеют предел. Возможно, вам придется использовать другие методы (см. Раздел питания ниже), чтобы светодиоды не погасли в конце.

Более низкое напряжение имеет более близкие линии среза

Как я только что упомянул, светодиодные ленты соединены группами светодиодов.Размер группы зависит от напряжения полосы. На полосе 5 В будет только один светодиод на группу, на полосе 12 В - 3, а на полосе 24 В - 7.

Линии разреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе могут быть линии разреза.

Например, см. Схемы полос 12В и 24В ниже.

Если в вашей установке много углов с небольшими промежутками между ними, полоса с более низким напряжением и более близкими линиями разреза может быть хорошим выбором.Это может помочь свести к минимуму «мертвые» зоны по углам.

Более высокое напряжение может быть более эффективным

Каждый раз, когда на резисторе появляется напряжение, это означает, что энергия преобразуется в тепло, а не в свет. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником бесполезной энергии.

Сколько потрачено впустую?

Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:

Полное напряжение полосы Напряжение на резисторе % Мощность «потрачена впустую» на резисторы
5V 2V 40%
12 В 3 В 25%
24 В 3 В 12.5%

Легко видеть, что полоски с более высоким напряжением страдают от меньших потерь энергии. Светодиоды потребляют настолько мало энергии, что для небольших установок это не имеет большого значения. Но для всего помещения или коммерческих установок разница в энергопотреблении может стать значительной.


Какой толщины у меди?

Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы находится слой меди, который обеспечивает электрическую схему и основную часть рассеивания тепла.

По этим причинам толщина медного слоя имеет значение.

Более толстый слой меди означает, что электричество может проходить легче (меньшее электрическое сопротивление). Это снизит падение напряжения и позволит дольше работать.

Также он быстрее рассеивает тепло. Светодиоды будут оставаться более холодными, что в конечном итоге поможет продлить срок их службы.

Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут. Типичные значения для светодиодной ленты - 1-4 унции.Более высокая мощность требует больше меди.

К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал особо беспокоиться об этом.

Однако, если вы планируете большой проект с высококачественными полосами, стоит обратиться к производителю, если он не указан на странице характеристик.


Как установить светодиодные ленты

Наилучший способ, который я нашел для установки светодиодных лент, - это внутри алюминиевого канала.

Каналы бывают угловыми или плоскими, с крышкой диффузора или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.

Мягкие алюминиевые швеллеры можно разрезать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать лезвие с твердосплавным наконечником и большим количеством зубцов.

После обрезки канал можно надежно закрепить винтами.

Преимущества установки светодиодных лент внутри канала:

  1. Обеспечивает однородную поверхность для приклеивания ленты, образуя надежное и долговечное соединение.
  2. Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиода.
  3. Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
  4. Чехол также поможет уберечь полосу от пыли и повреждений.
  5. Если светодиодные ленты хорошо видны, чистые линии каналов помогают придать установке более изысканный вид.

Несмотря на все преимущества канала, существуют установки, в которых дополнительная стоимость каналов не окупается.

Самая большая проблема, с которой вы столкнетесь при установке без канала, - это то, что клейкая лента не держится. Обычно это происходит изначально. Но иногда через неделю или месяц клей выходит из строя.

Чтобы убедиться, что клей не отклеивается, я рекомендую наносить немного горячего клея через каждые пару футов.

Как соединить светодиодные ленты

Пайка - обычно самый надежный способ соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и некоторых навыков.

Клипы быстрее и не требуют никаких навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве случаев установки).

Однако соединения, выполненные зажимами, не так прочны, как припой. Они уязвимы к коррозии и перемещению.

Поэтому я рекомендую использовать припой, если полосы могут испытывать:

  1. Погода - любая установка вне помещения или нагрев и охлаждение, которые могут вызвать конденсацию
  2. Движение - любой гибкий канал или место, которое может испытывать вибрацию
  3. Очень постоянное - залиты эпоксидной смолой или другим подобным материалом.

Как обращаться с углами

Проблема с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «небольшого промежутка» и не тратя слишком много времени на обрезку и соединение.

Плавный изгиб

Лучший способ, который я нашел для большинства своих установок, - это просто сделать легкий изгиб за углом.

Для этого метода не нужно разрезать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете делать изгибы, даже если компоненты полосы случайно упадут прямо на угол.

Source

Заведите полоску за угол и дайте полоске принять собственную форму. В результате получится небольшая петля в углу.

Одна из проблем этого метода заключается в том, что со временем клей в углу может потянуться вверх.Чтобы этого не происходило, нанесите немного горячего клея на каждую сторону угла.

Если вы устанавливаете полосы внутри канала, изгиб может не поместиться внутрь. Это особенно актуально для полосок с плотно упакованными компонентами. В этом случае я рекомендую разрезать полосу и использовать вместо нее угловые соединители.

Угловой соединитель

Также можно разрезать полоски по углам и соединить их соединителями. Однако светодиодные ленты необходимо разрезать по линиям разреза. Поэтому, если промежуток между линиями разреза большой, вы можете получить небольшой промежуток без света в углу.

Это тот случай, когда установка полосок в канал с диффузором будет полезна. Без диффузора у вас, скорее всего, останется тусклое или темное пятно.

Можно купить жесткие пластиковые угловые соединители на 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно регулировать под любым углом.

Source
Fold Method

You может попытаться сложить полоски, но я не рекомендую это делать. Печатные платы на большинстве светодиодных лент довольно гибкие. Убедитесь, что ваш изгиб не окажет нагрузки на участки с какими-либо компонентами.Одноцветные полоски низкой плотности лучше всего подходят для фальцовки, потому что для фальцовки доступно больше «чистой» области.

Сначала согните полосу под прямым углом под углом , противоположным направлению поворота .

Затем сделайте второй сгиб, загнув загнутый конец обратно на себя.

Удаление светодиодных лент

Когда светодиодная лента надежно приклеена к поверхности, может показаться, что удалить ее, не повредив ее, практически невозможно.

Не тяните за полосу и надейтесь на лучшее.Вы рискуете порвать ленту или повредить отдельные разъемы светодиодов.

Вместо этого используйте мулине.

Нет, не такая нить! Зубная нить.

Отрежьте кусок нити и протяните его под краем. Затем вращайте им взад и вперед по длине полосы.


Питание светодиодных лент

Светодиодные чипы питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту прямо в розетку (переменный ток). Вместо этого вам понадобится источник питания для преобразования переменного тока от стены в постоянный ток, который может использовать светодиод.

Как выбрать источник питания для светодиодов

Это область, о которой часто забывают, особенно любители. Если вы собираетесь тратить деньги, вы, вероятно, захотите потратить их на суперяркие высококачественные светодиоды. Следовательно, есть соблазн удешевить блок питания. Но если заранее потратить деньги на хороший блок питания, то со временем они окупятся.

Какая мощность вам нужна?

Во-первых, вам нужно знать, сколько энергии будут использовать ваши стрипы, чтобы вы могли выбрать блок питания подходящего размера.

Каждый продавец должен указывать энергопотребление своих светодиодных лент. Он может быть указан как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать.

Не беспокойтесь, совсем не обязательно получать точный номер. Близко достаточно.

После того, как у вас будет оценка энергопотребления вашего стрипа, хорошее практическое правило - добавить еще 20% (мощность стрипа / 0.8). Затем выберите источник питания, который может обеспечить большее или равное этой величине.

Дополнительная емкость продлевает срок службы источника питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность нагревает его.

Напряжение источника питания должно соответствовать напряжению светодиодов

Источник питания должен быть того же напряжения, что и светодиодная лента.

Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут гореть очень ярко (чрезмерно) в течение короткого периода времени.Вскоре они перегреются и перегорят.

И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, светодиоды с недостаточным питанием вообще не загорятся.

Водонепроницаемый или нет?

Корпус блока питания обычно оценивается по системе защиты IP. Первая цифра в рейтинге IP - это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число - защита от жидкости (например, капание, разбрызгивание, погружение).

Гидроизоляция

Если вы ищете водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68.Ожидается, что они будут полностью погружными.

Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильного ливня, распылителя из шланга), но не от погружения.

Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.

Защита от пыли

Даже если вы не беспокоитесь о воде, вам может потребоваться герметичный блок питания для защиты от пыли.

Любой блок питания с рейтингом IP, который начинается с «IP6», будет защищен от пыли.

Если источники питания открыты для воздуха, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы источника питания.

Эффективность блока питания

Эффективность блока питания может иметь большое значение для общего энергопотребления. Типичный КПД источников питания составляет от 70% до 90%.

Например:

Если у меня есть светодиодная лента, которая потребляет 100 Вт, блок питания с эффективностью 70% будет потреблять 100 Вт / 0.70 = 143Вт электроэнергии.

В то время как блок питания с КПД 90% потребляет только 100 Вт / 0,90 = 111 Вт.

По большей части, если вы хотите большей эффективности от источника питания, вам придется за это платить. Имеет ли смысл платить за повышение эффективности обычно зависит от размера вашего проекта.

Установка источника питания

Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм.Пока вы не подключаетесь к электросети и не прокладываете провода внутри стен, вам все в порядке.

Однако, если вы проводите большую установку, вам, вероятно, не нужно, чтобы провода свешивались повсюду. В этом случае для чистой установки обычно требуется несколько источников питания для светодиодных драйверов и прокладка проводов через стены.

Если вы хотите, чтобы он выглядел красиво и аккуратно, рассмотрите возможность размещения всех блоков питания внутри корпуса. Подайте сетевое напряжение в корпус и подключите розетку внутри корпуса.Затем установите блоки питания и подключите их к розетке.

DO купите блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.

Один источник питания может превысить предел мощности, если он разделяет мощность на несколько выходов, пока каждый выход находится в пределах мощности.

DO используйте проводку, соответствующую классу 2 (CL2), если вы собираетесь прокладывать провода внутри готовых стен.

НЕ ПОДКЛЮЧАЙТЕ подключайте источник питания напрямую к сети. Вместо этого подключите вилку с 3 контактами к стороне входа (120 В) и вставьте ее в розетку.

НЕ НУЖНО устанавливать блок питания внутри стены без съемной панели. Это само собой разумеется, но всегда есть тот парень . Блоки питания действительно выходят из строя, и если они застревают в стене, это становится настоящей головной болью при обслуживании.

Как запитать очень длинные ленты

Если у вас достаточно длинная серия светодиодных лент, вы испытаете падение напряжения.Вы можете уменьшить эту проблему, используя полоски более высокого напряжения (как описано выше), но это не решит проблему полностью. В конце концов, если пробег будет достаточно долгим, даже полоска на 24 В пострадает от падения напряжения.

К счастью, есть способы без особых проблем расширить зону действия ваших полосок.

Установите блок питания посередине.

. Самый простой способ удвоить эффективную длину лент - разместить источник питания посередине двух полос.Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.

Используйте инжекцию мощности

Конечно, иногда вы будете ограничены в том, где вы можете установить блок питания. В других случаях у вас будет такой длинный световой поток, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.

В таких случаях вам придется проложить больше проводов к нужным местам. Это называется подачей мощности.

Ввод мощности может осуществляться с помощью одного или нескольких источников питания.Для аналоговых и цифровых лент это делается по-разному.

Инжекция мощности для аналоговых светодиодных лент

Аналоговые полосы не имеют встроенных микроконтроллеров, как цифровые полосы. Это означает, что необходимо установить какой-то контроллер напряжения между источником питания и полосой на всех соединениях.

Можно купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением.Затем, если хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.

Однако есть более простое (и более дешевое) решение.

Повторители сигналов

Повторители сигналов могут быть подключены в любом месте, где требуется подача мощности. Повторитель будет передавать сигнал, так что все светодиоды синхронизируются одним контроллером.

Этот способ проще для домашней автоматизации, потому что к сети умного дома добавляется только один контроллер.

Это также упрощает разводку для инжекции мощности. Все, что вам нужно сделать, это подключить питание к репитеру и подключить две полосы к репитеру.

Повторитель может питаться от того же источника питания, что и контроллер (см. Выше). Или он может питаться от отдельного источника питания (см. Ниже).

При необходимости можно использовать несколько репитеров. Повторители потребляют собственное питание, что позволяет использовать один контроллер для полос любой длины.

Ввод мощности для цифровых светодиодных лент

Для цифровых лент напряжение для каждого светодиода контролируется микроконтроллерами, установленными на полосе.Микроконтроллеры требуют полного напряжения от источника питания, поэтому инжекция мощности осуществляется путем подключения источника питания непосредственно к полосе.

При использовании одинарного источника питания мощность может подаваться простым подключением проводов источника питания к проводам V + и V- везде, где требуется дополнительное питание.

ПРИМЕЧАНИЕ : Не для всех адресных полос требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоска.

Руководство по установке светодиодных лент - видео в комплекте

Руководство по установке предназначено для комплекта светодиодных лент 12 В. Если вы покупаете комплект светодиодных лент на 120 В, пожалуйста, ознакомьтесь с инструкцией по установке светодиодных лент на 120 В.

Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стерео пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить следующие действия, чтобы проверить, как установить, вырезать и подключить светодиодные ленты.

Часть 1. Как установить светодиодные ленты

Часть 2. Как отрезать ленту светодиодных фонарей

Часть 3. Как подключить секции светодиодной ленты

Часть 1. Как установить светодиодные ленты?

Шаг 1. Высушите и очистите поверхность.

Перед тем, как прикрепить какие-либо полосы света, очистите поверхность области, на которой вы будете размещать лампы. Это жизненно важно для того, чтобы он оставался смонтированным в течение долгого времени. Световые ленты рекомендуется наносить на гладкие устойчивые поверхности.Его нельзя размещать на шероховатых или текстурированных поверхностях, а также на любых поверхностях, которые могут сгибаться или двигаться.

Шаг 2. Световую полосу развернуть, приклеить к поверхности

Светодиодная лента поставляется на катушке. Просто разверните светильник, с которым вы будете работать, снимите клейкую основу и приклейте к желаемой поверхности. Нажмите на каждую часть полоски, чтобы она плотно прилегала к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосы света и обеспечить их фиксацию на месте.Снимите липкую ленту и нанесите ее на поверхность нелипкой областью над полосой света. При желании вы можете закрепить зажим дальше, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами, при необходимости проверьте новые модели.

Шаг 3. Подключите светодиодную ленту и включите свет

После того, как ваши полосы света закреплены, вы можете прикрепить их к контроллеру и адаптеру питания, а затем подключить к электрической розетке.Используя пульт дистанционного управления, сначала удалите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как разрезать ленту для светодиодных фонарей

У каждой световой ленты есть специальные секции, где вы можете разрезать полосу. Убедитесь, что вы делаете чистый прямой разрез только на этих обозначенных участках. Если разрезать его в неназначенной области, вы можете повредить световые ленты.

Часть 3. Как подключить секции светодиодной ленты (разъем скоро появится)

Знаете ли вы, что вы можете сконструировать свои ленточные фонари так, чтобы делать изгибы и повороты, обходить углы или даже над неплоскими поверхностями? Используйте угловые или прямые гибкие соединители и соединительные зажимы.

Чтобы соединить две секции ленточного света вместе, используйте соединительный зажим. Вставьте открытый конец каждой полоски в зажим, затем закройте его, чтобы зафиксировать.

Чтобы ваши световые полоски загибали угол, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы даже можете заставить световые ленты освещать неровную поверхность. Подключите гибкий соединитель полосы к полосе света и над неровной областью. Другой конец подключите к остальной части освещения.

Теперь вы можете свободно менять и выбирать световую атмосферу, которую хотите.Если вы используете пульт дистанционного управления, не забудьте перед использованием отсоединить изоляционный лист батареи.

Для шероховатых поверхностей может потребоваться установка монтажных зажимов, чтобы полоса оставалась стабильной. Для влажных мест, таких как ванные комнаты, рекомендуется использовать водонепроницаемые полосы. А теперь вы можете проверить категорию светодиодных лент, чтобы узнать больше.

Источник питания для камеры видеонаблюдения

: 3 основных вещи, которые нужно знать

Не знаете, как подключить питание камеры видеонаблюдения? Или вы ищете подходящие адаптеры питания для камеры видеонаблюдения 12 В постоянного тока?

Вы читаете верный пост.

Мы познакомим вас с несколькими источниками питания камер видеонаблюдения и предоставим подробные схемы подключения и видео.

Пошли.

Содержание:

Источник питания камеры видеонаблюдения 12 В постоянного тока: не единственный источник питания

Наиболее часто встречающееся напряжение питания камеры видеонаблюдения составляет 12 В постоянного тока. Но это не единственный вариант. Есть также беспроводные камеры видеонаблюдения с питанием от батареек или солнечной энергии.

Подключение источника питания камеры видеонаблюдения

Подключение к сети означает, что ваши камеры видеонаблюдения получают питание от розеток через адаптеры питания.Сначала давайте узнаем больше о блоке питания 12 В постоянного тока для камер видеонаблюдения.

№1. 12 В постоянного тока: наиболее распространенное напряжение источника питания для камер видеонаблюдения

Наиболее распространенные камеры видеонаблюдения работают при напряжении 12 В. Другими словами, адаптер на 12 В легко доступен для удовлетворения потребностей в блоке питания для камер видеонаблюдения.

Для некоторых камер видеонаблюдения на 12 В постоянного тока требуются точные значения AMP, например 1 AMP, 2AMP, 5AMP или другие. Перед покупкой или установкой камер видеонаблюдения вы можете ознакомиться со спецификацией и подтвердить требования к своим камерам видеонаблюдения.

№2. Подходящий адаптер питания для камеры слежения

Если вы купили проводную камеру безопасности PoE, вы получите коробку с одной камерой и одним сетевым кабелем. PoE означает питание через Ethernet, и единственный кабель Ethernet используется для питания камер видеонаблюдения и передачи данных.

Предположим, вы приобрели камеру безопасности Wi-Fi у надежного поставщика. Вы получите коробку с одной камерой, одним адаптером питания камеры безопасности и кабелем.Например, Reolink RLC-410W - это камера видеонаблюдения без сетевого кабеля, но для ее работы требуются адаптер питания и кабель.

Затем вы можете применить эти адаптеры, чтобы обеспечить источник питания для камер видеонаблюдения. Срок службы большинства адаптеров питания от надежных источников составляет пять и более лет при нормальной эксплуатации.

Если ваши оригинальные адаптеры выходят из строя и вы ищете замену, мы советуем вам найти варианты у надежных поставщиков камер безопасности или на веб-сайтах коллективных потребителей, таких как Amazon.

Вы должны заботиться не только о цене блока питания для камеры видеонаблюдения, в основном доступном, но и о обзорах этих высококлассных адаптеров питания, которые давали предыдущие покупатели.

Если вы приобрели некачественные адаптеры питания для камеры видеонаблюдения на 12 В, вы можете быть разочарованы потенциальной опасностью пожара, плавления и повреждения видеоизображения.

№ 3. Другие вопросы, которые вам необходимо знать

Если вы планируете приобрести или установить сетевые видеорегистраторы, пожалуйста, подтвердите характеристики источника питания вашей камеры видеонаблюдения.Для работы сетевых видеорегистраторов или систем требуется более высокое напряжение.

Еще мы должны помнить, что в разных странах и регионах действуют разные стандарты электрического тока. Если ваши оригинальные адаптеры на напряжение 12 В или выше не работают, вы можете выбрать альтернативные адаптеры питания для камер видеонаблюдения в соответствии со стандартами в вашей стране и регионе.

Аккумулятор и солнечная энергия для источника питания камеры видеонаблюдения

Другими типами источников питания для камер видеонаблюдения могут быть аккумуляторная батарея, аккумуляторная батарея и солнечная энергия.

камер видеонаблюдения этой категории имеют беспроводную связь. В результате они более гибкие, чем проводные камеры, использующие адаптеры питания.

Камеры видеонаблюдения с батарейным питанием помогут вам не сломать стену, чтобы установить розетку и спутанный кабель. Между тем, вам не нужно беспокоиться о камерах безопасности без источника питания.

Используя солнечную энергию в качестве источника питания камеры видеонаблюдения, мы помогаем защитить нашу собственность, а также нашу планету.

Reolink Аргус 2

100% беспроводная камера Starlight

аккумуляторная батарея и солнечная энергия; Наружная / внутренняя защита; 1080 Full HD; Звездное ночное видение; 2-стороннее аудио; Просмотр в реальном времени в любое время в любом месте.

Установка и подключение блока питания для камер видеонаблюдения: пошаговые инструкции

Давайте узнаем, как подключить и установить блок питания камер видеонаблюдения, используя следующие подробные схемы и инструкции.

Блок питания для менее четырех камер наблюдения - с использованием адаптера питания 12 В

Перед тем, как выбрать источник питания для камеры видеонаблюдения, вам необходимо рассмотреть количество имеющихся у вас камер видеонаблюдения.

Допустим, у вас в руках менее четырех камер, вы можете выбрать адаптеры питания 12 В или 24 В, чтобы обеспечить источник питания для камер видеонаблюдения в соответствии с вашими фактическими потребностями.Процесс установки довольно прост, и каждый может подключить свои камеры видеонаблюдения самостоятельно!

Шаг 1. Заранее продумайте места, где вы готовитесь к установке камер.

Шаг 2. Установите розетки на стену или любую другую площадку.

Шаг 3. Вставьте адаптеры питания в розетки и ваши камеры видеонаблюдения готовы к работе!

Адаптер питания - один из самых простых способов питания камер видеонаблюдения, когда их мало.

Если вы планируете устанавливать адаптеры питания на открытом воздухе, вы можете взглянуть на этот YouTuber и узнать, как оборудовать адаптеры питания для улицы распределительными коробками.

Блок питания для четырех или более камер видеонаблюдения - с использованием распределительной коробки

Если вам нужно больше камер или 8- или 16-канальные системы видеонаблюдения, вы можете подумать об использовании распределительной коробки для получения лучших результатов.

Распределительный блок питания камеры видеонаблюдения позволяет аккуратно прокладывать силовые кабели, а также легко подключать и управлять кабелем питания каждой камеры видеонаблюдения без применения различных адаптеров питания.

Таким образом, было бы лучше организовать ваши камеры с распределительными коробками питания или сплиттерами.

Ютубер делится своими идеями по установке распределительной коробки питания камеры видеонаблюдения.

Источник питания беспроводной камеры видеонаблюдения - с использованием батареи и солнечной энергии

Теперь перейдем в мир беспроводных источников питания для камер видеонаблюдения.

Обычно беспроводные камеры видеонаблюдения поставляются с батареями, которые соответствуют их требованиям к источнику питания.После установки батарей, как указано ниже, ваши камеры видеонаблюдения с источником питания готовы к работе!

Шаг 1. Распакуйте и заберите фотоаппарат и батарейки.

Шаг 2. Вставьте все батареи в батарейный отсек.

Это все, что вам нужно, и просто наслаждайтесь камерой!

Если взять в качестве примера камеры видеонаблюдения Reolink с батарейным питанием, то при нормальной работе батарей обычно хватает на 4–6 месяцев на одну зарядку.

Также обратите внимание на уведомления о низком заряде батареи, отправляемые на вашу электронную почту, приложения или компьютер, чтобы своевременно менять и заряжать батареи.

Вы можете беспокоиться о том, что игнорируете уведомления или забудете заменить или зарядить аккумулятор. Тогда камера видеонаблюдения на солнечных батареях, такая как Reolink Argus 2, - это абсолютно ваш выбор!

Современные камеры видеонаблюдения с питанием от солнечных батарей используют внешнюю солнечную панель для преобразования солнечной энергии в источник питания. Предположим, что у вас уже есть камеры безопасности, поддерживающие зарядку от солнечной энергии, вы можете выбрать солнечные панели от надежных поставщиков и узнать, как их подключить, с помощью следующего руководства.

Шаг 1. Выберите место с наибольшим количеством солнечного света в течение года для вашей солнечной панели.

Шаг 2. Установите солнечную панель в это положение и отрегулируйте угол, чтобы получить прямой солнечный свет.

Шаг 3. Подключите солнечную панель к камере с помощью кабеля micro USB.

Тогда у вас есть камеры видеонаблюдения с круглосуточным питанием от солнечных батарей!

Пользователь One Reolink делится своим воссозданием уличной WiFi-камеры в уличную WiFi-камеру безопасности на солнечной энергии на YouTube.

Конечно, мы рекомендуем только тем, кто лучше разбирается в камерах видеонаблюдения и имеет навыки работы с ними, переоборудовать свои устройства на солнечные. Если вы все еще зеленеете в этом поле, поищите камеры, которые поддерживают зарядку от солнечной энергии.

Как батарея, так и солнечная энергия - это гибкий выбор источника питания для камеры видеонаблюдения, и вы можете попробовать!

Проблемы с источником питания камеры видеонаблюдения: дополнительные решения

Есть вопросы по поводу расстояния и кабелей при подготовке источника питания для камер видеонаблюдения? Не волнуйтесь, и вот ответы на вопросы, которые вам помогут!

Вопрос: Что нам нужно знать о прокладке кабеля и потребляемой мощности?

Ответ: Это зависит от количества имеющихся у вас камер видеонаблюдения, а также от зоны наблюдения, которую вы хотите охватить.Вы должны заранее спланировать место, где вы хотите установить камеры видеонаблюдения, и четко понимать, как проложены внутренние и внешние провода перед установкой.

Что касается энергопотребления, это зависит от количества камер видеонаблюдения, а также других устройств, которые вы используете. Вообще говоря, для работы 12-вольтовых камер видеонаблюдения требуется очень мало электроэнергии, в то время как сетевые видеорегистраторы и системы видеонаблюдения могут стоить больше электроэнергии.

Вопрос: Как проложить кабели внутри и вне помещений?

Ответ: Это относительно большая проблема, особенно в этой колонке.На самом деле, мы написали сообщение о том, как проложить кабели безопасности внутри и снаружи, что может помочь лучше решить ваши проблемы и проблемы.

Если у вас есть идеи или вопросы, поделитесь с нами в комментариях ниже.

Светодиодная лента

RGB с пультом дистанционного управления и источником питания в Пакистане

Эти светодиодные ленты RGB имеют низкое энергопотребление, сверхяркие, но работают при низкой температуре. Эти светодиодные ленты с дистанционным управлением имеют все рассеянное и абсолютно гладкое, очень равномерное свечение.Это гибкие светодиодные ленты , каждые 3 светодиода можно разрезать, не повреждая остальные полосы, в соответствии с вашими требованиями. Эти электрические светодиодные ленты имеют самоклеящуюся заднюю часть с липкой лентой для безопасного и легкого применения. Штекер постоянного тока уже припаян к разъему, готов к подключению и работает. Это высокая интенсивность и надежность.

Характеристики цветных светодиодных лент:

  • Этот комплект светодиодных лент RGB может автоматически и периодически менять цвет и скорость.
  • Использование двухслойной меди на печатной плате для более равномерного смешивания цветов. Светодиодный ИК-пульт дистанционного управления имеет функцию перезарядки, защиты от короткого замыкания и памяти. Электропитание не является безопасным для взрослых и детей.
  • Светодиодные ленты можно разрезать между каждыми 3 светодиодами. Вы можете отрезать лишние полоски, чтобы отрегулировать их до нужной длины. Самоклеющаяся лента 3М укладывается на любую сухую и ровную поверхность. Гибкость для установки в любом месте.

Технические характеристики светодиодной ленты RGB с изменяющимся цветом:

  1. Цвет: RGB 5050
  2. Угол обзора: 120 °
  3. Рабочее напряжение: 12 В постоянного тока
  4. Тип светодиода: Высококачественный светодиод 5050 SMD
  5. Длительный срок службы: 50 000 часов.
  6. Количество светодиодов: 300 светодиодов / 5 метров
  7. Рабочий ток / метр: 1.2A
  8. Выходная мощность: 30 Вт / 5 метров
  9. Рабочая температура: от -20ºC до 50ºC
  10. Степень защиты IP: Водонепроницаемость IP 65
  11. Световой поток: 800-900 люмен / метр
  12. Размер: Д 500 см (5 М) x Ш 1,0 см x Т 0,20 см
  13. Напоминание: Эта полоска не включает источник питания 12 В, ИК-пульт дистанционного управления 24Key и приемник.Если вы хотите их приобрести, нажмите здесь 24Key IR Remote Controller или 12V Power Supply.

Заявки:

  • Осветите красочную домашнюю жизнь, домашние светильники DIY для прихожих, лестниц, дорожек, окон.
  • Осветите красочную жизнь использования украшения отелей, театров, клубов, торговых центров, фестивалей и представлений.
  • Архитектурное декоративное освещение, Освещение арок, навесов и краев мостов, Освещение безопасности и Аварийное освещение.
  • Широко применяется в подсветке букв для вывесок, скрытом освещении и освещении рекламных вывесок.
  • Подходит для украшения моделей автомобилей и самолетов, контурного освещения или бордюров.

В коплект входит:

  • 1 x 5M 5050 RGB Светодиодная лента SMD (удаленный приемник может отличаться от изображения, но будет работать так же, как описано) с белым фоном полосы
  • 1x пульт
  • 1x блок питания

Лучший веб-сайт для онлайн-покупок светодиодной ленты RGB с дистанционным управлением и источником питания по низкой цене в Карачи, Лахоре, Исламабаде, Равалпинди, Суккуре, Пешаваре, Мултане, Кветте, Фейсалабаде и по всему Пакистану.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
