Как правильно подключить 4 лампочки к одному выключателю?

Здравствуйте уважаемые читатели сайта sesaga.ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В. Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N) минуя выключатель, соединяется в точке () с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

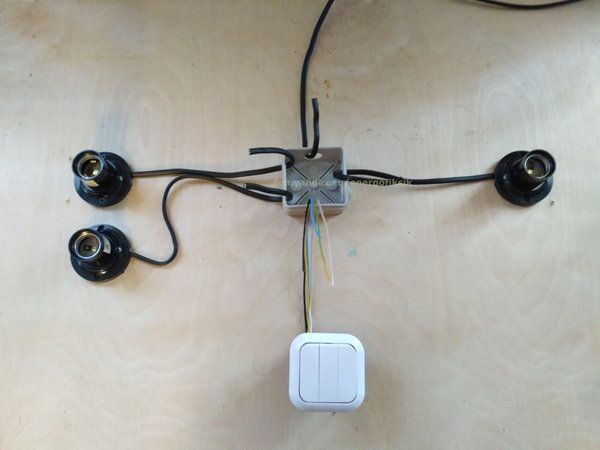

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

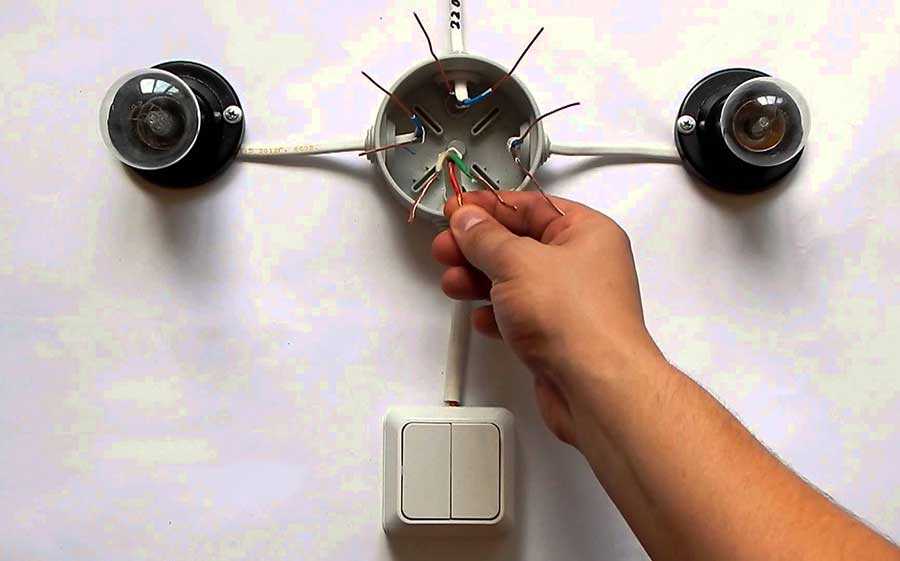

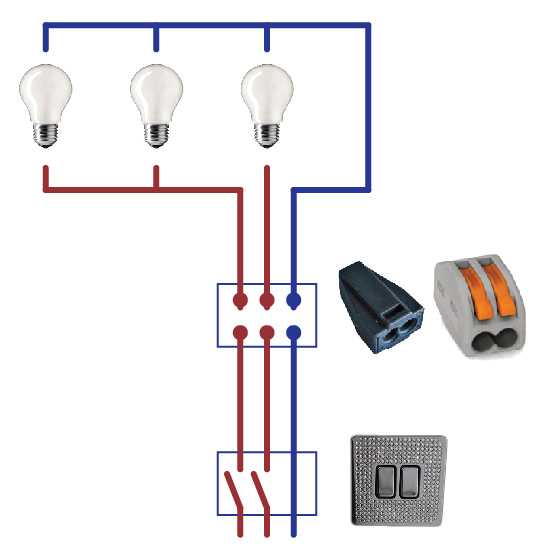

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!

Понравилась статья — поделитесь с друзьями:

Когда проводка в квартире или доме уже присутствует и нет надобности подключать дополнительные источники света, то вопрос — как подключить лампу, не является актуальным. Но как же выполнить эту работу когда появляется такая необходимость. Тут без элементарных знаний электротехники и умения составить принципиальную, казалось бы, элементарную схему уже не обойтись.

Все источники света люминесцентные (экономки), лампы накаливания, светодиодные светильники могут быть подключены, как в принципе и все имеющиеся в электрической цепи сопротивления, параллельно, последовательно, смешанно. Смешанное соединение не используется для подключения ламп, так как в нём просто нет необходимости. А вот на параллельном и последовательном подключении стоит остановить своё внимание поподробнее.

Содержание

1. Последовательное и параллельное подключение двух и более источников света
2. Подключение лампы на один выключатель или на несколько
3. Усовершенствование освещения путём установки датчика движения

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

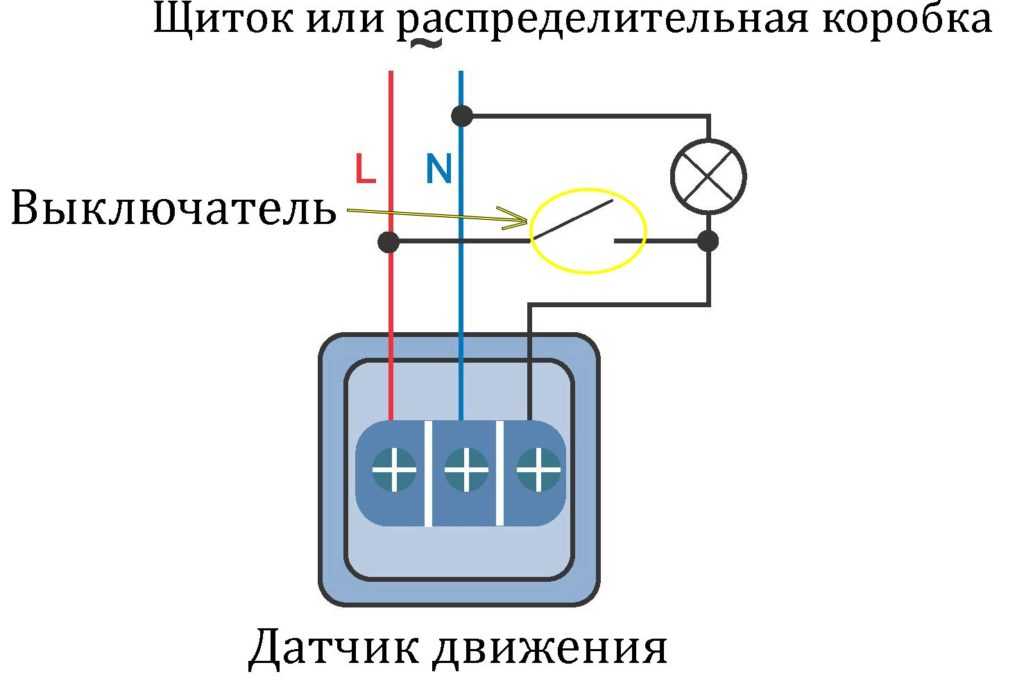

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

Способы подключения ламп: последовательное, параллельное

Как известно, в быту повсеместно используется параллельное подключение ламп. Однако последовательная схема также может применяться и быть полезна.

Давайте рассмотрим все нюансы обеих схем, ошибки которые можно допустить при сборке и приведем примеры практической их реализации в домашних условиях.

Последовательная схема подключения

В начале рассмотрим простейшую сборку из двух последовательно подключенных лампочек накаливания.

Имеем:

• две лампы вкрученные в патроны

• два провода питания выходящие из патронов

Что нужно, чтобы подключить их последовательно? Ничего сложного здесь нет.

Просто берете любой конец провода от каждой лампы и скручивает их между собой.

На два оставшихся конца вам необходимо подать напряжение 220 Вольт (фазу и ноль).

Как будет работать такая схема? При подаче фазы на провод, она пройдя через нить накала одной лампы, через скрутку попадает на вторую лампочку. И далее встречается с нулем.

Почему такое простое соединение практически не применяется в квартирах и домах? Объясняется это тем, что лампы в этом случае будут гореть менее чем в полнакала.

При этом напряжение будет распределяться на них равномерно. К примеру, если это обычные лампочки по 100 Ватт с рабочим напряжением 220 Вольт, то на каждую из них будет приходиться плюс-минус 110 Вольт.

Соответственно и светить они будут менее чем в половину от своей изначальной мощности.

Грубо говоря, если вы подключите параллельно две лампы по 100Вт каждая, то в итоге получите светильник мощностью в 200Вт. А если эту же схему собрать последовательно, то общая мощность светильника будет гораздо меньше, чем мощность всего одной лампочки. Вот результат измерения силы тока такой сборки при фактическом питающем напряжении 240В.

Исходя из формулы расчета получаем, что две лампочки светят с мощностью равной всего: P=I*U=69.6Вт

При этом, падение яркости будет равномерным только при условии, что лампочки у вас одинаковой мощности.

Если они отличаются, допустим одна из них 60Вт, а другая 40Вт, то и напряжение на них будет распределяться уже по другому.

Что это дает нам в практическом смысле при реализации данных схем?

Какая лампочка будет светить ярче и почему

Лучше и ярче будет гореть лампа, у которой нить накала имеет большее сопротивление.

Возьмите к примеру лампочки, кардинально отличающиеся по мощности — 25Вт и 200Вт и соедините последовательно.

Какая из них будет светиться почти в полный накал? Та, что имеет P=25Вт.

Удельное сопротивление ее вольфрамовой нити значительно больше чем у двухсотки, а следовательно падение напряжения на ней сравнимо с напряжением в сети. При последовательном соединении ток будет одинаков в любом участке цепи.

При этом величина силы тока, способная разжечь 25-ти ваттку, никак не способна «поджечь» двухсотку. Грубо говоря, источник света с лампой 200Вт и более, будет восприниматься относительно 25Вт как обычный участок провода, через который течет ток.

Можно увеличить количество ламп и добавить в схему еще одну. Делается это опять все просто.

Два конца питающего провода третьей лампы, скручиваете с любыми концами от первых двух. А на оставшиеся опять подаете 220В.

Как будет светиться в этом случае данная гирлянда? Падение напряжения будет еще больше, а значит лампочки загорятся не то что в полсилы, а вообще будут еле-еле гореть.

Помимо существенного падения напряжения, вторым отрицательным моментом такой схемы, является ее ненадежность.

Если у вас сгорит всего одна из лампочек в этой цепочке, то сразу же потухнут и все остальные.

Еще нужно сделать замечание, что такая последовательная схема будет хорошо работать на обычных лампах накаливания. На некоторых других видах, в том числе светодиодных, никакого эффекта можете и не дождаться.

У них в конструкции может быть заложена электронная схема, которой нужно питание порядка 220В. Безусловно, они могут работать и от пониженных значений в 150-160В, но 90В и менее, для них уже будет недостаточно.

Ошибки при сборке схемы и подключении выключателя

Кстати, некоторые электрики при монтаже освещения в квартире могут совершить случайную ошибку, которая как раз таки связана с последовательным подключением источников освещения.

В результате, у вас будет наблюдаться следующий эффект. При включении выключателя света будет загораться одна лампочка в комнате, а при его выключении — другая.

При этом невозможно будет добиться того, чтобы потухли обе сразу. Как такое возможно?

Ошибка кроется в том, что электрик просто перепутал место присоединения одного из проводов выключателя и воткнул его в разрыв между двух ламп разной мощности. Вот наглядная схема такой неправильной сборки.

Как видно из нее, при включении напряжения, через контакты одноклавишника на второй источник освещения подается напряжение 220V, и он как положено загорается.

При этом первый источник остается без питания, т.к. с обоих сторон к нему подведена «одноименка».

А когда вы разрываете цепь, здесь уже образуется та самая последовательная схема и лампа меньшей мощности будет светиться.

В то время как большей, практически потухнет. Все как и было описано выше.

• Где же можно в быту, применить такую казалось бы не практичную схему?
• Самое широко известное использование подобных конструкций — это елочные новогодние гирлянды.
• Также можно сделать последовательную подсветку в длинном проходном коридоре и без особых затрат получить освещение в стиле лофт.

Постоянно горят лампочки в подъезде или дома из-за большого напряжения? Самый дешевый выход — включить последовательно еще одну.

Вместо одной 60Вт, включаете две сотки и пользуетесь ими практически «вечно». Из-за пониженного напряжения в 110В, вероятность выхода их из строя снижается в сотни раз.

Еще одно оригинальное применение, которым я все таки не рекомендую пользоваться, но отдельные электрики в безвыходных ситуациях к нему прибегают. Это так называемая фазировка трехфазных цепей.

Как выполнить фазировку вводов лампочками накаливания

Допустим, вам нужно подключить параллельно между собой два трехфазных (380В) ввода, от одного источника питания. Вольтметра, мультиметра или тестера у вас под рукой нет. Что делать?

Ведь если перепутать фазы, то запросто можно создать междуфазное КЗ! И здесь вам опять поможет последовательная сборка всего из двух лампочек.

1. Собираете их по самой первой приведенной схеме и подсоединив один конец провода питания на фазу ввода №1, другим концом поочередно касаетесь жил ввода №2.
2. При одноименных фазах, лампочки светиться не будут (например фА ввод№1 — фА ввод№2).
3. А при разных (фА ввод№1 — фВ ввод№2) — они загорятся.

Такой эксперимент только с одной лампой, вам бы никогда не удался, так как она бы моментально взорвалась от повышенного для нее напряжения в 380В.

А в последовательной сборке с двумя изделиями одинаковой мощности, к ним будет приложено напряжение в пределах нормы. Но самое лучшее и практичное применение — это использовать данную схему вовсе не для освещения, а для обогрева.

То есть, ваши источники света в первую очередь будут работать не как светильники, а как обогреватели.

Как сделать такую простую и незамысловатую инфракрасную печку, читайте в статье по ссылке ниже.

Что-то подобное зачастую применяется в инкубаторах.

Схема параллельного подключения

Теперь давайте рассмотрим параллельную схему соединения.

При параллельном включении концы питающих проводов двух лампочек, просто скручиваются между собой. Далее, на них подается напряжение 220V.

Таким образом можно подключить любое количество светильников. Самое главное, чтобы сечение питающих проводников было рассчитано на такую нагрузку.

В этом случае все светиться и гореть у вас будет ровно с такой яркостью, на которую изначально и были рассчитаны светильники.

На практике, конечно в одну кучу все провода не скручиваются, а поступают несколько иначе. Пускают один общий протяженный кабель, а уже к нему, в виде отпаек, подсоединяются отдельные лампочки.

Пи этом схема может быть как шлейфная, так и лучевая. Но обе они являются параллельными.

Данная схема применяется повсеместно — в многорожковых люстрах, в уличных светильниках, в домашних декоративных светильниках и т.д.

• И если при этом перегорит любая лампочка, остальные как ни в чем ни бывало продолжат светиться.
• Напряжение на них подается одновременно и всегда составляет номинальные 220В.
• Но все таки при монтаже освещения у себя дома, используя параллельное подключение, не забывайте и о последовательном.

Как было указано выше, оно тоже имеет свои преимущества в определенных ситуациях и может здорово помочь с решением множества задач (декоративная подсветка, светильники-обогреватели, «вечная» лампочка и т.д).

Источник: https://svetosmotr.ru/posledovatelnoe-i-parallelnoe-soedinenie-lampochek/

Последовательное подключение лампочек: схема, смешанное подключение, плюсы и минусы

При размещении сетевых осветительных приборов (ламп или светодиодных лент) сомнений в том, как подключать их между собой, как правило, не возникает. Если они рассчитаны на напряжение 220 Вольт, традиционно применяемый способ включения – соединение в параллель.

Последовательное подключение лампочек используется лишь в редких случаях, когда на их основе делаются гирлянды, например.

Другая распространенная причина применения этого способа – желание повысить срок эксплуатации осветительных изделий, используя их на неполную рабочую мощность.

Последовательное соединение

Последовательная схема подключения

Нетиповое последовательное подключение лампочек к сети 220 Вольт отличается следующими характеристиками:

• через все включенные в цепь осветительные элементы течет одинаковый ток;
• распределение падений напряжений на них будет пропорционально внутренним сопротивлениям;
• соответственно этому распределяется мощность, расходуемая на каждом осветителе.

При последовательном соединении лампочек в схеме с общим выключателем рассчитанные на 220 Вольт осветители будут гореть не в полную силу.

При установке в цепочку двух лампочек накаливания с различной мощностью P ярче горит та из них, что обладает большим сопротивлением, то есть менее энергоемкая.

Объясняется это очень просто: из-за большего внутреннего сопротивления напряжение на ней будет более значительным по величине.

Поскольку в формулу для P этот параметр входит в квадрате P=U2/R – то при фиксированном сопротивлении на ней рассеивается большая мощность (она горит ярче).

Преимуществом последовательного включения ламп является более щадящий режим работы из-за меньшей мощности, потребляемой на каждой из них. Во всех остальных отношениях такой способ подсоединения нежелателен, поскольку его отличают следующие характерные недостатки:

• при выходе из строя одной лампы обесточивается вся цепь, так что осветительная линия полностью перестает работать;
• при установке различных по мощности лампочек они дают разное свечение;
• невозможность использования последовательной схемы при соединении энергосберегающих ламп (для них нужно полное напряжение 220 Вольт).

Последовательный вариант оптимально подойдет для создания «мягкого света» в светильниках-бра или при изготовлении гирлянд из низковольтных светодиодных элементов.

Параллельное включение

Параллельное соединение лампочек

• Классическое параллельное подключение ламп отличается от последовательного способа тем, что в этом случае ко всем осветителям прикладывается полное сетевое напряжение.
• При параллельном подключении лампочек через каждое из ответвлений протекает «свой» ток, зависящий от сопротивления данной цепочки.
• Проводники, подводимые к цоколям и патронам ламп, подсоединяются к одному проводу в виде параллельной сборки. К бесспорным преимуществам этого метода относят следующие его особенности:

• при перегорании одной из лампочек остальные продолжают работать;
• в каждой из ветвей они горят в полную мощность, поскольку ко всем одновременно приложено полное напряжение;
• допускается использовать энергосберегающие лампочки;
• для подключения к сети достаточно вывести из комнатной люстры нужное количество фазных проводников и оформить их в виде коммутируемой группы.

Недостатков у этого метода практически нет, за исключением большого расхода проводников при сильно разветвленных цепях. Без проблем можно подключить несколько лампочек к одному проводу за счет использования принципа разводки. Типовая схема параллельного соединения лампочек с выключателем ничем особым не отличается от обычного включения. В этом случае в нее дополнительно вводится клавишный переключатель.

Законы смешанного соединения

Смешанное включение осветителей описывается следующим образом:

• В его основе лежит параллельное соединение нескольких электрических ветвей.
• В некоторых из ответвлений нагрузки включаются последовательно в виде ряда лампочек, располагающихся одна за другой.

В отдельные параллельные ветви допускается подключать различные типы потребителей, включая лампы накаливания, а также галогенные или светодиодные источники.

При рассмотрении особенностей смешанного соединения обязательно учитываются следующие закономерности:

• Через каждый из последовательно включенных участков цепи протекает один и тот же ток.
• При прохождении через звено с параллельно включенными потребителями он разветвляется, а на выходе снова становится однолинейным.
• С увеличением количества элементов в рабочей цепи абсолютная величина тока в ней уменьшается.
• Напряжение на одном звене равно произведению токовой составляющей на общее сопротивление ветви (закон Ома).
• При росте числа элементов в цепи напряжение на каждом из них соответственно уменьшается.

Смешанный способ подключения имеет ряд преимуществ, определяемых достоинствами каждой из двух основных схем соединения. От последовательного он «унаследовал» его экономичность, а от параллельного – возможность работать даже при выходе из строя элемента в одной из комбинированных цепочек.

Рекомендуется при использовании смешанной схемы группировать в последовательные цепи лампы одинаковой мощности, а в параллельные ветви ставить осветители с различным энергопотреблением.

Типы ламп и схемы подключения

Перед монтажом различных видов осветительных приборов желательно ознакомиться с принципом работы и их внутренним устройством, а также с особенностями схемы включения в питающую сеть. Также важно знать, что каждая из разновидностей способна работать длительное время лишь при строгом соблюдении правил эксплуатации.

Люминесцентные лампы

Люминесцентные лампы часто устанавливают в служебных помещениях

Помимо традиционных ламп накаливания для освещения служебных и частично бытовых пространств нередко применяются их люминесцентные трубчатые аналоги. Они чаще всего устанавливаются на следующих объектах:

• в цехах и на конвейерных линиях промышленных производств;
• в административных зданиях и в различных боксах;
• в гаражах, торговых залах и подобных им местах общественного пользования.

Значительно реже они используются в домашних условиях – иногда ставят на кухне для организации подсветки рабочей зоны.

Особенностью люминесцентных осветителей является невозможность прямого подключения к сети 220 Вольт, так как для пробоя газового столба требуется высокое напряжение. Для их включения используется особая электронная схема, в состав которой входят такие элементы запуска как дроссель, стартер и высоковольтный конденсатор (в некоторых случаях он не обязателен).

В последние годы неэкономичные и сильно гудящие во время работы дроссельные преобразователи заменяются так называемым «электронным балластом». Порядок его подключения обычно указывается в виде схемы, изображенной на корпусе прибора.

При использовании электронного адаптера подключается одна газоразрядная лампа, либо устанавливается сразу две штуки, соединенные последовательно.

Галогенные источники и светодиодные лампы

При монтаже подвесных потолков традиционно устанавливают галогенные лампы

Осветители первого типа традиционно устанавливаются при монтаже подвесных и натяжных потолков. Они также идеально подходят при необходимости освещения зон с повышенной влажностью, так как выпускаются в нескольких модификациях. Одно из них рассчитано на работу от 12-ти Вольт. Для их получения в районе потолочных перекрытий устанавливается преобразователь, рассчитанный на соответствующее выходное напряжение.

Для светодиодных ламп характерно наличие встроенного драйвера, позволяющего получать нужное напряжение питания (12 или 24 Вольта). Образцы светодиодных осветителей, рассчитанные на работу от 220 Вольт, включаются подобно лампам накаливания. Но в отличие от обычных осветителей включать их в виде последовательной цепочки не рекомендуется.

Важно правильно подбирать тип ламп для определения нужного порядка их подключения.

Не допускается соединять в последовательную цепочку энергосберегающие осветители, при монтаже люминесцентных и галогенных светильников руководствуются схемами их включения.

При пониженном сетевом напряжении энергосберегающие лампы быстро выходят из строя, а люминесцентные осветители могут совсем не загореться.

Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-luchshe-podklyuchit-lampochki-posledovatelno-ili-parallelno/

Основные схемы подключения ламп | Полезные статьи — Кабель.РФ

О том, как подключать к электросети обыкновенные лампочки, знают практически все, но вот подключение низковольтных галогенных или люминесцентных ламп часто становится проблемой. В большинстве случаев используется иная схема подключения лампы — сложная, но более экономичная.

Подключение галогенных ламп

Рисунок 1. Схема подключения галогенной лампы через трансформатор В целях повышения безопасности эксплуатации и экономии электроэнергии все чаще применяется схема подключения лампы освещения, предполагающая использование пониженного напряжения. Низковольтные галогенные лампы такие же яркие, как и обычные, но при этом потребление энергии существенно сокращается.

Подключение галогенных ламп осуществляется при помощи специальных источников питания (трансформаторов) на 6 В, 12 В или 24 В. Кроме того, использование такой схемы подключения с применением понижающего трансформатора продлевает жизнь лампочек.

Сама схема подключения довольно проста: галогенные лампы соединяются между собой параллельно и подсоединяются к трансформатору, при этом общая мощность всех ламп не должна превышать мощности используемого трансформатора. Управление освещением осуществляется простым выключателем, подключаемым к трансформатору на стороне 220 В.

Единственное, чем такая схема подключения галогенных ламп неудобна — нужно где-то поместить трансформатор, что не всегда удобно, несмотря на небольшие размеры устройства.

Подключение люминесцентных ламп

Рисунок 2. Схема подключения одной люминесцентной лампы через стартер Рисунок 3. Схема подключения двух люминесцентных ламп через стартер Люминесцентные лампы проще всего включать в электрическую сеть по распространенной стартерной схеме. Такая схема подключения дневной лампы не только проста, но и эффективна. По подобной схеме можно подключать и несколько ламп (тандемная схема).

Здесь применяется специальный «пускатель» — стартер, который представляет собой биметаллический контакт. Есть два распространенных типа стартеров, на которых может базироваться схема подключения люминесцентных ламп: рассчитанных на сетевое напряжение в 127 В и 220 В.

Способы подключения ламп

Рисунок 4. Последовательное подключение ламп Галогенные, люминесцентные и прочие энергосберегающие лампы можно подключать двумя способами: последовательно и параллельно.

Последовательное подключение. Подразумевает подключение нуля и фазы к первой лампе, подключение к ней следующей и т.  д. Эта схема применяется довольно редко, так как имеет ряд недостатков: уменьшение яркости ламп, а также тот факт, что если одна лампа в цепи перегорит, все последующие за ней тоже перестают работать.

Рисунок 5. Параллельное подключение ламп Параллельное соединение. Подразумевает, что все элементы электрической цепи будут своими контактами подключены к фазе и нулю. Если в такой схеме перегорит одна лампа, остальные будут и дальше гореть.

Кабельно-проводниковая продукция для подключения ламп

Как правило, для подключения большинства типов ламп вполне достаточно использование медного многожильного провода с сечением жил 0,5–1,5 мм (например, ПВС 2х1,5 или ПВС 3х1,5).

Источник: https://cable.ru/articles/id-404.php

Правила параллельного и последовательного соединения ламп

• В связи с ростом популярности точечных светильников осветительных приборов в квартирах и частных домах стало больше.
• При необходимости заменить лампочку проблем не возникает, сложнее добавить дополнительные источники света.
• Если подобные работы выполняются самостоятельно, требуется умение определять преимущества каждого вида соединения и составлять схемы.

Особенности и характеристики схем подключения ламп

Способ и порядок подключения лампы зависит от ее вида. Методы, используемые для лампочек накаливания, не подойдут для галогенок, люминесцентных светильников или светодиодов.

Параллельной

При использовании схемы параллельного подключения источники света подключаются к фазе и нулю. Например, если нужно соединить 2 лампочки, скручиваются их питающие провода. Важно, чтобы сечение соответствовало нагрузке. Напряжение на всех светильниках одинаковое, они горят с яркостью, установленной производителем.  Перегорание отдельного элемента не влияет на функциональность остальных.

Справка! На практике при наличии нескольких источников света при параллельном соединении провода не скручиваются. Используется кабель, к которому подключаются все элементы.

Параллельное подключение может быть:

• лучевое – на каждый светильник отдельный кабель;
• шлейфное – фаза и ноль сначала идут на первый осветительный прибор, потом часть кабеля идет в остальные (кроме последнего, к которому подключаются две части).

При использовании параллельной лучевой модели перегорание одного элемента не мешает работе остальных. Перед тем, как выбрать шлейфную модель, необходимо учесть, что нарушение одного соединения выведет из строя элементы, расположенные после него. Но проблема решается быстро за счет легкого определения проблемного места.

При подключении галогенных источников с трансформатором необходимо учесть, что они присоединяются к вторичной обмотке преобразователя через клеммные колодки.

Главный недостаток люминесцентных ламп – мерцание. От него избавляет пускорегулирующая аппаратура, но она стоит дорого. Для снижения пульсации применяется специальная схема для двух светильников со сдвигом фазы на одном из них. Две лампочки соединяются параллельно, к одной подключается конденсатор, сдвигающий фазу.

Последовательной

  Где плюс и минус: определяем полярность светодиода

Сравнение достоинств и недостатков схем

Преимущества и недостатки последовательного подключения

Вид лампы	Преимущества	Недостатки
Накаливания, галогеновые, люминесцентные	Продлевается срок службыСнижается мерцание люминесцентных ламп	Падение напряженияПри выходе из строя отдельного элемента остальные не работаютУ источников света должна быть одинаковая мощность
Светодиодная	Оптимальный вариант для обеспечения одинакового тока на всех источниках	Для большого количества лампочек требуется источник питания с большой мощностиПри выходе из строя отдельного элемента перестают работать остальные

Преимущества и недостатки параллельного подключения

Вид лампы	Преимущества	Недостатки
Накаливания галогеновые, люминесцентные	Возможно подключить к сети любое количество светильников по щлейфной схеме Перегорание отдельного элемента лучевой модели не влияет на работу остальных Накал полный на всех лампочках Можно подключить люстру с несколькими лампами Немного соединительных контактов	Повышение стоимости при использовании лучевой схемы за счет большого расхода кабеля и необходимости в клеммной колодкеПри щлейфной модели нарушение одного соединения мешает работе остальных
Светодиодная	Можно соединить некоторое количество диодов, если их суммарная мощность не превышает мощность источника питанияПри перегорании отдельного источника остальные работают	Схема не работает, если диоды подсоединяются через один резисторКонструкция громоздкая и дорогая из-за большого количества деталейПри выходе из строя отдельного элемента на остальных увеличивается нагрузка

В какой схеме лампочки одинаковой мощности будут светить ярче и почему

При использовании последовательной схемы вольтаж снижается с увеличением количества элементов. Лампочки горят в полнакала или даже меньше, так как напряжение делится равномерно. Общая мощность при последовательном соединении 2-х элементов по 100 Вт ниже, чем у одного (уровень освещенности снижается).

При параллельном соединении двух светильников на каждый подается 220 В, они работают в полный накал. Общая мощность увеличивается в 2 раза (уровень освещенности повышается).

Применение обеих схем в быту

Самые популярные изделия с последовательным соединением – гирлянды.

Эту модель можно использовать и для других целей:

• сделать дешевую подсветку в длинном коридоре;
• сэкономить на покупке лампочек из-за частого перегорания подключением дополнительной;
• продлить срок эксплуатации источников света (если вместо одной на 60 Вт подключить 2 по 100 Вт).

Справка! Опытные электрики данное свойство используют для определения фаз в трехфазной сети.

В мастерских и гаражах мощные лампы накаливания или галогенки используют для обогрева. Два элемента по 1кВт соединяют последовательно и помещают в металлическую емкость, которую устанавливают на кирпич. Температура такого обогревателя примерно 60оС. Но следует учесть минус – лампы перегорают очень скоро.

Параллельная схема используется в помещениях любого назначения (в подсветке, люстрах), на улицах. Она позволяет включать отдельные источники света независимо от работы остальных, достаточно подключить несколько выключателей. Обычно не только светильники, но и все электроприборы в жилых домах соединяются параллельно и подключаются к бытовой сети на 220 В.

Для подключения светодиодных светильников часто используется смешанная модель. Создается несколько последовательных цепочек, которые между собой соединяются параллельно.

Частые ошибки при сборке схемы и подключении выключателя

Неграмотный специалист чаще всего вместо фазы вводит в выключатель ноль. Светильники могут работать, но в выключенном состоянии они будут под напряжением, что опасно при необходимости заменить лампы.

По неопытности заводят в выключатель и фазу, и ноль.

Важно! Ноль всегда уходит на осветительный прибор.

Третья ошибка – присоединение питающего провода на отвод вместо общего контакта. В результате работает только часть люстры.

Случается, что нулевой провод осветительного прибора подключается не к нулю в коробке, а к фазе.

Чтобы избежать ошибок с выключателем, следует внимательно отнестись к проводам. Желательно перед установкой выключателя промаркировать их, чтобы в процессе монтажа соединить одноименные.

Как выполнить фазировку вводов лампочками накаливания

Фазировка выполняется при необходимости параллельно подключить к источнику питания 2 трехфазных ввода. Путать фазы нельзя, чтобы не создалось межфазное короткое замыкание.

Используются 2 лампы накаливания с последовательным соединением. Один конец провода подключается к фазе, вторым нужно коснуться остальных жил. Если фазы одинаковые, лампочки не горят.

Важно! Не стоит подобным образом экспериментировать с одной лампочкой – она в сети 380 В сразу перегорит. Последовательное соединение двух элементов снижает напряжение в 2 раза.

Основные выводы

Некоторые владельцы городских квартир проводят ремонт самостоятельно. В процессе требуется монтаж новой электропроводки. Для проведения этой работы необходимо ориентироваться в основах электрики и уметь определять оптимальные варианты подключения, учитывающие особенности интерьера и предпочтения членов семьи.

Хотя большинства электроприборов в жилых помещениях подключаются параллельно, знания о том, как подключить лампочки последовательно, тоже не помешают. Они помогут, если появится желание устроить дешевую систему освещения в стиле лофт или сэкономить на покупках.

При самостоятельном выполнении работ важно обладать знаниями о видах проводов, кабелей, выключателей, способах их соединения, сферах использования. Если не ни знаний, ни опыта, подключение лампочек лучше доверить специалисту.

ПредыдущаяСледующая

Источник: https://svetilnik.info/lampy-i-svetilniki/parallelnoe-podklyuchenie-lampochek.html

Последовательное и параллельное соединение. Применение и схемы

В электрических цепях элементы могут соединяться по различным схемам, в том числе они имеют последовательное и параллельное соединение.

Последовательное соединение

При таком соединении проводники соединяются друг с другом последовательно, то есть, начало одного проводника будет соединяться с концом другого.

Основная особенность данного соединения заключается в том, что все проводники принадлежат одному проводу, нет никаких разветвлений. Через каждый из проводников будет протекать один и тот же электрический ток.

Но суммарное напряжение на проводниках будет равняться вместе взятым напряжениям на каждом из них.

Рассмотрим некоторое количество резисторов, соединенных последовательно. Так как нет разветвлений, то количество проходящего заряда через один проводник, будет равно количеству заряда, прошедшего через другой проводник. Силы тока на всех проводниках будут одинаковыми. Это основная особенность данного соединения.

Это соединение можно рассмотреть иначе. Все резисторы можно заменить одним эквивалентным резистором.

Ток на эквивалентном резисторе будет совпадать с общим током, протекающим через все резисторы. Эквивалентное общее напряжение будет складываться из напряжений на каждом резисторе. Это является разностью потенциалов на резисторе.

Если воспользоваться этими правилами и законом Ома, который подходит для каждого резистора, можно доказать, что сопротивление эквивалентного общего резистора будет равно сумме сопротивлений. Следствием первых двух правил будет являться третье правило.

Применение

Последовательное соединение используется, когда нужно целенаправленно включать или выключать какой-либо прибор, выключатель соединяют с ним по последовательной схеме. Например, электрический звонок будет звенеть только тогда, когда он будет последовательно соединен с источником и кнопкой.

Согласно первому правилу, если электрический ток отсутствует хотя бы на одном из проводников, то его не будет и на других проводниках. И наоборот, если ток имеется хотя бы на одном проводнике, то он будет и на всех других проводниках. Также работает карманный фонарик, в котором есть кнопка, батарейка и лампочка.

Все эти элементы необходимо соединить последовательно, так как нужно, чтобы фонарик светил, когда будет нажата кнопка.

Иногда последовательное соединение не приводит к нужным целям.

Например, в квартире, где много люстр, лампочек и других устройств, не следует все лампы и устройства соединять последовательно, так как никогда не требуется одновременно включать свет в каждой из комнат квартиры.

Для этого последовательное и параллельное соединение рассматривают отдельно, и для подключения осветительных приборов в квартире применяют параллельный вид схемы.

Параллельное соединение

В этом виде схемы все проводники соединяются параллельно друг с другом. Все начала проводников объединены в одну точку, и все концы также соединены вместе. Рассмотрим некоторое количество однородных проводников (резисторов), соединенных по параллельной схеме.

Этот вид соединения является разветвленным. В каждой ветви содержится по одному резистору. Электрический ток, дойдя до точки разветвления, разделяется на каждый резистор, и будет равняться сумме токов на всех сопротивлениях. Напряжение на всех элементах, соединенных параллельно, является одинаковым.

Все резисторы можно заменить одним эквивалентным резистором. Если воспользоваться законом Ома, можно получить выражение сопротивления. Если при последовательном соединении сопротивления складывались, то при параллельном будут складываться величины обратные им, как записано в формуле выше.

Применение

Если рассматривать соединения в бытовых условиях, то в квартире лампы освещения, люстры должны быть соединены параллельно.

Если их соединить последовательно, то при включении одной лампочки мы включим все остальные.

При параллельном же соединении мы можем, добавляя соответствующий выключатель в каждую из ветвей, включать соответствующую лампочку по мере желания. При этом такое включение одной лампы не влияет на остальные лампы.

Все электрические бытовые устройства в квартире соединены параллельно в сеть с напряжением 220 В, и подключены к распределительному щитку. Другими словами, параллельное соединение используется при необходимости подключения электрических устройств независимо друг от друга. Последовательное и параллельное соединение имеют свои особенности. Существуют также смешанные соединения.

Работа тока

• Последовательное и параллельное соединение, рассмотренное ранее, было справедливо для величин напряжения, сопротивления и силы тока, являющихся основными. Работа тока определяется по формуле:
• А = I х U х t, где А – работа тока, t – время течения по проводнику.
• Для определения работы при последовательной схеме соединения, необходимо заменить в первоначальном выражении напряжение. Получаем:
• А=I х (U1 + U2) х t
• Раскрываем скобки и получаем, что на всей схеме работа определяется суммой на каждой нагрузке.

Точно также рассматриваем параллельную схему соединения.

Только меняем уже не напряжение, а силу тока. Получается результат:

А = А1+А2

Мощность тока

1. При рассмотрении формулы мощности участка цепи снова необходимо пользоваться формулой:
2. Р=U х I
3. После аналогичных рассуждений выходит результат, что последовательное и параллельное соединение можно определить следующей формулой мощности:
4. Р=Р1 + Р2

Другими словами, при любых схемах общая мощность равна сумме всех мощностей в схеме. Этим можно объяснить, что не рекомендуется включать в квартире сразу несколько мощных электрических устройств, так как проводка может не выдержать такой мощности.

Влияние схемы соединения на новогоднюю гирлянду

После перегорания одной лампы в гирлянде можно определить вид схемы соединения. Если схема последовательная, то не будет гореть ни одной лампочки, так как сгоревшая лампочка разрывает общую цепь. Чтобы выяснить, какая именно лампочка сгорела, нужно проверять все подряд. Далее, заменить неисправную лампу, гирлянда будет функционировать.

При применении параллельной схемы соединения гирлянда будет продолжать работать, даже если одна или несколько ламп сгорели, так как цепь не разорвана полностью, а только один небольшой параллельный участок. Для восстановления такой гирлянды достаточно увидеть, какие лампы не горят, и заменить их.

Последовательное и параллельное соединение для конденсаторов

При последовательной схеме возникает такая картина: заряды от положительного полюса источника питания идут только на наружные пластины крайних конденсаторов. Конденсаторы, находящиеся между ними, передают заряд по цепи. Этим объясняется появление на всех пластинах равных зарядов с разными знаками. Исходя из этого, заряд любого конденсатора, соединенного по последовательной схеме, можно выразить такой формулой:

• qобщ= q1 = q2 = q3
• Для определения напряжения на любом конденсаторе, необходима формула:
• U= q/С

Где С — емкость. Суммарное напряжение выражается таким же законом, который подходит для сопротивлений. Поэтому получаем формулу емкости:

1. С= q/(U1 + U2 + U3)
2. Чтобы сделать эту формулу проще, можно перевернуть дроби и заменить отношение разности потенциалов к заряду емкости. В результате получаем:
3. 1/С= 1/С1 + 1/С2 + 1/C3
4. Немного иначе рассчитывается параллельное соединение конденсаторов.

Общий заряд вычисляется как сумма всех зарядов, накопившихся на пластинах всех конденсаторов. А величина напряжения также вычисляется по общим законам. В связи с этим формула суммарной емкости при параллельной схеме соединения выглядит так:

• С= (q1 + q2 + q3)/U
• Это значение рассчитывается как сумма каждого прибора в схеме:
• С=С1 + С2 + С3

Смешанное соединение проводников

В электрической схеме участки цепи могут иметь и последовательное и параллельное соединение, переплетающихся между собой. Но все законы, рассмотренные выше для отдельных видов соединений, справедливы по-прежнему, и используются по этапам.

Сначала нужно мысленно разложить схему на отдельные части. Для лучшего представления ее рисуют на бумаге. Рассмотрим наш пример по изображенной выше схеме.

Удобнее всего ее изобразить, начиная с точек Б и В. Они расставляются на некотором расстоянии между собой и от края листа бумаги. С левой стороны к точке Б подключается один провод, а справа отходят два провода. Точка В наоборот, слева имеет две ветки, а после точки отходит один провод.

Далее нужно изобразить пространство между точками. По верхнему проводнику расположены 3 сопротивления с условными значениями 2, 3, 4. Снизу будет идти ток с индексом 5. Первые 3 сопротивления включены в схему последовательно, а пятый резистор подключен параллельно.

Остальные два сопротивления (первый и шестой) подключены последовательно с рассматриваемым нами участком Б-В. Поэтому схему дополняем 2-мя прямоугольниками по сторонам от выбранных точек.

Теперь используем формулу расчета сопротивления:

• Первая формула для последовательного вида соединения.
• Далее, для параллельной схемы.
• И окончательно для последовательной схемы.

Аналогичным образом можно разложить на отдельные схемы любую сложную схему, включая соединения не только проводников в виде сопротивлений, но и конденсаторов.

Чтобы научиться владеть приемами расчета по разным видам схем, необходимо потренироваться на практике, выполнив несколько заданий.

Похожие темы:

Источник: https://electrosam.ru/glavnaja/jelektrotehnika/raschjoty/posledovatelnoe-i-parallelnoe-soedinenie/

Схема подключения люстры с 4 лампами. Различные способы как подключить люстру к выключателю. С тремя и более проводами

Тема подключения люстры к двухклавишному выключателю особенно волнует хозяина квартиры после приобретения нового светильника, ведь от красоты изделия способ подключения не меняется. Все нормативы, которые необходимо знать для установки люстры, полностью зависят от ее конструкции. Научившись подсоединять простые светильники, можно будет легко понять, как подключить люстру с пультом. По правилам настройка управления происходит после того, как светильник подключен.

Электричество с напряжением 220 Вольт опасно для жизни человека. Если знаний в области электрики недостаточно, то для подключения желательно пригласить специалиста, имеющего допуск для работы с электрическими сетями.

Если необходимо произвести подключение своими руками, тогда перед началом монтажа необходимо выяснить параметры, которые в дальнейшем помогут избежать грубых ошибок. Кроме подробных инструкций, стоит изучить видео, где монтаж люстры проводит опытный мастер.

Основные параметры

Прежде всего, стоит определить, какой тип освещения у люстры, он зависит от осветительного элемента. В современных светильниках применяются:

• лампы накаливания:
• люминесцентные лампы;
• светодиоды.

По количеству проводов все люстры разделяют на несколько типов:

• светильник с двумя проводами;
• люстра с тремя проводами;
• осветительный прибор с четырьмя проводами;
• люстра с пультом ДУ.

Кроме того, важно определить количество проводов, идущих между выключателем и люстрой. В жилых помещениях в коробке выключателя бывает 2, 3 или 4 провода.

Установка люстры на потолке

Перед установкой надо оценить степень новизны проводки. Зачастую на электропроводку в доме никто не обращает внимания, пока не приходит время установки новой люстры. И только когда старый светильник снят, становится ясно, что вместе с новой люстрой придется поменять и проводку.

Электропроводка

Начнем с электропроводки, так как от ее вида, материала изготовления, количества жил в кабеле зависит, насколько быстро и грамотно возможно провести подключение. В старых домах между выключателем и люстрой прокладывали 2 провода одинакового цвета. С подключением в такую сеть проблем не возникало.

В современных домах используют 3-4 провода разного цвета. Чтобы не запутаться с цветовой маркировкой проводки, рассмотрим их назначение по цветам:

• желто-зеленого цвета – провод заземления: служит для заземления люстры, у некоторых производителей для таких проводов используют чисто желтый или зеленый цвет;
• провод синего цвета – нулевой;
• черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый – фазный провод.

Люстра с 2 проводами

Рассмотрим первый вариант – , когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.

Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

Схему проводки с 2 кабелями можно найти в старых домах, когда третий провод для регулировки уровня освещенности еще не применялся. Сегодня во всех новых жилых помещениях используют три провода.

Люстры, где используются 2 лампы без возможности включать их попеременно, в настоящее время промышленностью выпускаются очень редко. Поэтому такой вариант установки освещения возникает, если нужно поменять местами светильники в старом доме. Если же такую люстру предлагают в магазине, то надо задуматься: целесообразно или нет данное приобретение. Возможно, лучше выбрать модель, где освещение регулируется.

Переходим к самой установке. Сначала проводим подключение на люстре.

Действия следующие:

1. Выключаем с помощью автомата освещение в выбранной комнате.
2. Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
3. Разводим провода в разные стороны, чтобы их концы не соприкасались.
4. Убираем руки от проводов и подключаем напряжение.
5. Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
6. Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
7. Теперь надо запомнить расположение проводов и выключить ток в комнате.
8. Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
9. Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
10. Заизолировать места соединения.

Перейдем к выключателю. Теперь надо:

1. Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
2. Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
3. Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
4. Включить напряжение.
5. Проверить работоспособность.

На этом работы по установке люстры окончены. Можно посмотреть подробные мастер-классы на видео, которых много в интернете.

Во время тестирования и определения фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода вместе, а также трогать отвертку в рабочей части. Все эти действия могут привести к удару током, а напряжение в сети является опасным для жизни. По этой же причине нельзя приступать к соединению проводов пока полностью не убедитесь в том, что напряжение отключено.

Согласно технике безопасности через выключатель проходит только фазный проводник, потому что нулевой не участвует в разрыве цепи.

Люстра с 3 проводами

Рассмотрим второй вариант – подключение люстры с тремя проводами к выключателю с двумя клавишами. От выключателя до люстры идут 3 провода. Этот способ подключения является самым распространенным.

Схема подключения с тремя проводами

Подключение выполняется следующим образом:

• Определить фазный провод с помощью индикаторной отвертки, пометить его.
• Обесточить сеть.
• Подсоединить синий нулевой провод на люстре с нулевым проводом электропроводки. Произвести изоляцию.
• Оставшиеся два провода из светильника и 2 провода из щитка соответственно скрутить попарно между собой, собирая в каждую скрутку по одному проводу из люстры и распределительного щитка.

Теперь переходим к выключателю:

• Включаем напряжение и находим фазный провод, идущий из распределительной коробки к выключателю. Для этого тоже используем индикаторную отвертку.
• Обесточиваем помещение.
• Фазный провод, расположенный между распределительной коробкой и выключателем, соединяем с общим контактом к выключателю.
• Два оставшихся провода присоединяем по одному к каждому разомкнутому контакту двухклавишного выключателя.
• Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

Схема подключения пятирожковой люстры к двухклавишному выключателю

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Люстра — одно из основных осветительных устройств, которые сегодня ставят все россияне. Подключить ее можно как к одному, так и к нескольким выключателям. Как происходит подключение люстры к двойному выключателю, что для этого используется и какая техника безопасности соблюдается? Об этом далее.

Чтобы подсоединить светильник к двойному типу выключателя, следует точно выполнять правила и соблюдать технику безопасности. При этом необязательно изучать документацию, которая предназначена для профессиональных электриков. Нужно лишь знать, что весь инструмент для выполнения электропроводных работ должен быть хорошо заизолирован. Работы нужно проводить только на обесточенной сети.

Инструменты для работы

Для выполнения работ необходимо взять прямую и крестообразную отвертку, бокорез, пассатижи, острый нож, измерительный цифровой или стрелочный прибор, индикаторную отвертку и изоляционную ленту.

Обратите внимание! Нож нужен для того, чтобы изолировать одножильный элемент кабеля, бокорез или пассатижи. Индикаторная отвертка нужна для обнаружения фазы.

Маркирование проводников

Чтобы облегчить прозванивание и исключить ошибки, нужно использовать цветную изоляционную кабельную маркировку. Общепринятый стандарт — маркировка проводникового элемента при помощи полосы зеленого цвета. Ни в каком виде нельзя применять источник, имеющий зеленую расцветку, чтобы подключать устройства. Этот источник используется для заземления контакта.

Нулевой или нейтральный источник имеет синие или голубые жилы. Заряженные проводниковые элементы обладают разными цветами. Неполадки бывают при работе с проводкой, функционирующей в сети длительное время. Иногда проводниковая изоляция была одной и той же в жилах, по этой причине до начала работ необходимо выполнение прозвонки.

Схема маркировки проводников

Прозвон проводов

На первый момент необходима проверка правильности подсоединения. Отвертка с индикатором показывает заряд на каком-то источнике, когда выключатель не работает. При отсутствии возможности поиска заряда это означает, что выключатель неправильным образом подсоединен либо имеются неполадки в части распределительного щита.

Схема подключения к двухклавишному типу выключателя

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Схема подключения к трехклавишному выключателю

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Схема подключения к пятирожковому типу

Техника безопасности

Делая подсоединение, стоит ознакомиться с простой техникой безопасности того, как подключить люстру с 5 лампами. Согласно ей, нельзя трогать оголенные виды кабелей, которые расположены на потолке. Подсоединяя люстру к проводке, надо отключить входные автоматы дымового щитка. Далее требуется тщательная изоляция оголенных проводов, внимательное изучение инструкции прибора.

Важно! Стоит также разобраться, как подключить люстру на 2 выключателя безопасно. Необходимо исключить доступ детей к месту работы. В момент поражения электротоком нужно немедленно отключить сеть. Желательно работать с напарником.

Проведение работ в резиновых перчатках как залог безопасности во время подключения осветительного оборудования

В итоге, чтобы подключить люстру к двойному выключателю, следует подготовить необходимые инструменты, посмотреть маркировку проводов и найти нужные вольтметром и прозвоном. При этом важно соблюдать технику безопасности и внимательно изучать такой элемент как электрическая схема подключения люстры на два выключателя или на несколько выключателей.

Что такое люстра? Это современный потолочный светильник с несколькими лампами, удаленными на равное расстояние друг от друга. Главная задача люстры обеспечивать ровное, бестеневое освещение во всей комнате. В качестве источников света могут использоваться лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры является завершающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на первый взгляд. Необходимы минимальные электротехнические навыки и стандартный набор простых инструментов. Чтобы установка прошла просто и безопасно можно придерживаться следующей инструкции.

Подготовка: прозвонка и определение фаз на потолке

Для начала нужно определиться, сколько проводов выведено на потолке и для чего они нужны. Два торчащих провода означают, что все лампы будут включатся одновременно, три и более позволяют комбинировать с очередностью включения. Опытный электрик разберется с этим без труда, но новичкам будет трудно разобраться где фаза и ноль, и что делать с заземлением.

Встречается только в домах новой постройки или в помещениях, где был сделан ремонт с учетом всех требований по монтажу электропроводки. Имеет желто-зеленую оболочку, подключается к проводу такого же цвета на светильнике. В старых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

Ищем фазы и ноль.

Оставшиеся провода могут быть любого цвета – красного, черного, белого, при этом необязательно цвет провода будет соответствовать «фазе» или «нулю». Для точного определения где какой провод концы необходимо прозвонить специальным тестером или индикаторной отверткой – приспособление со встроенным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением настенного выключателя «ВКЛ». Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Нужно отметить, что тестер будет показывать напряжение только между нулем и фазой. Для выключателя с одной клавишей еще проще – два провода на потолке, из них один ноль, а второй это фаза. Перед на чалом работ по подключению светильника обязательно нужно обесточить провода, желательно сделать это выключением рубильника на счетчике.

Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

С двумя фазами и двухклавишным выключателем возможны следующие варианты. Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

Подключают 2-х и более рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода одного цвета скручиваем между собой. Это будет ноль, по стандарту провода должны быть синего цвета, но если используется другой ничего страшного. Оставшиеся провода в произвольной форме разбиваем на две группы, при этом получаются схемы включения ламп 1+3, 2+2, 2+3. Провода скручиваем между собой, а затем подключаем к соответствующим выводам на потолке.

Подсоединение люстры к одинарному выключателю

Как быть если в потолке два провода, а в светильнике 3 и более. В такой схеме подключения группируются провода одного цвета. Одна скрутка будет подключаться к нулевому проводу, вторая к фазе. При включении все лампы в люстре будут загораться одновременно.

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

Подключение галогенной люстры (с пультом и без)

Принцип работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно снизить габаритный размер лампы и напряжение до 12 или 24 В. Для этого в каждом светильнике такого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается еще и блок управления. Подключение в этом случае остается таким же. Не перепутать провода подключения с антенной, которая принимает сигнал с пульта.

Из данной статьи вы узнаете, какое сечение проводов необходимо для подключения к люстре, как прозвонить и определить фазы на потолке: ищем провод заземления, ищем фазы и ноль, обозначение проводов люстры.

Как подключить люстру простым способом, правила соединения проводов, подключение люстры на 2,3,4,5, 6 к одинарному и двойному выключателю и много других вопросов.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Что учитывается перед проведением работ?

Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:

И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

Полезная информация

Сразу укажем некоторые особенности, которые могут помочь:

• Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
• Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
• На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Теперь непосредственно, как же подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод – «земля).

В общем, схема подключения самая простая – «одноклавишный выключатель – 1 осветительный прибор».

Если люстра – безрожковая (с 1 лампой) то способ подключения вообще не отличается от запитки простой лампочки.

Также в значительной мере подключение люстры на одну или несколько лампочек упрощает .

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением.

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми.

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Двухклавишный выключатель — люстра

Теперь о том, как произвести подключение люстры к двухклавишному выключателю.

Поскольку количество ламп и разделение их на группы может быть самым разным, то рассмотрим несколько вариантов:

Один выключатель – несколько люстр

Теперь рассмотрим, как подключить к одному выключателю несколько люстр. Здесь придется рассматривать и особенности линии питания.

Для примера возьмем одноклавишный выключатель, от которого будет запитываться сразу три люстры.

Схема линии освещения с этим выключателем такая: от щита к распределительной коробке идут фаза и ноль.

В нее от фазной жилы к выключателю идет провод, и снова в нее возвращается.

В итоге в мы в коробке имеем ноль и фазу (с включенным в цепь выключателем), к которым можно подключить проводку, ведущую на потребитель.

Поэтому, чтобы подключить сразу три люстры к этому выключателю, достаточно кинуть одну общую линию и произвести врезку в нее фазных и нулевых проводов осветительных приборов.

Причем подключение каждой люстры к общей линии лучше делать в распределительных коробках (их дополнительно нужно установить). А затем уже в самой люстре разделить ее на рожки (ветки).

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Популярное у читателей: , недостатки и преимущества устройства.

Техника безопасности

Выполняя подключение люстры, не стоит забывать о технике безопасности. Все работы следует проводить только с обесточенной проводкой. Причем просто отключения линии на выключателе недостаточно, ее следует обесточивать на распределительном щите.

Очень внимательно нужно относиться к распределению проводки перед подключением.

5 / 5 ( 1 голос )

После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

• Проводник белого или коричневого цвета – фазный;
• Синего – нулевой;
• Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в .

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.

Установка люстры

Варианты подключения осветительного прибора зависят от:

• количество выходных электропроводов из осветительного прибора;
• количество выходных электропроводов из потолочного перекрытия;
• число клавиш на комнатном переключателе.

С двумя проводами

Подключение двух контактов прибора освещения к двум проводам:

• Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии , который выходит из .
• Соединение фазы, которой является коричневый или белый провод , с фазой в потолочном перекрытии, выходящей к выключателю.

Подключение двух проводов люстры к трем контактам:

1. Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
2. Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
3. При свечении индикатора на одном проводе, он будет — общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
4. Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
5. После к клемме осуществляется подключение пары жил от прибора освещения.

С тремя и более проводами

Соединение от трех проводов на люстре к двум потолочным контактам:

• В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
• Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
• Аналогично подключаются фазы.

Соединение от трех проводов на люстре к трем потолочным контактам:

1. Этот вариант предназначен для выключателя с двумя клавишами.
2. Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
3. Провода от ламп должны быть распределены на две секции , соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
4. Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

Соединение от трех проводов на люстре к четырем потолочным контактам:

• Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
• Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

Подключение люстры к одноклавишному выключателю

При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

• Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
• Прибор освещения уже собран к двухклавишному выключателю , тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

При наличии одноклавишного выключателя и трех контактов в определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.

Подключение люстры к двухклавишному выключателю

Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

1. Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
2. Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
3. Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
4. Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.

Подключение люстр с пультом управления

Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

Появление только одной фазы напряжения возможно между фазой и рабочим нулем. Если все было соединено правильно, общий провод светильника соединен с 0, положительный заряд подается через переключатель на два контакта.

При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

Как подключить лампочку через выключатель

Как правило, выполнение монтажных работ и непосредственное подключение лампочки через выключатель вызывает огромное множество вопросов у большинства начинающих мастеров. Но по мнению специалистов, в данном процессе нет ничего сложного. Главное, что необходимо помнить – это то, что работа ведется с электрическим током, следовательно, нужно максимально тщательно подойти к вопросу безопасности. Об устройстве электродвигателя читайте здесь:
https://howelektrik.ru/elektrooborudovanie/elektrodvigateli/ustrojstvo-i-princip-raboty-elektrodvigatelya.html.

На картинке показана схема подключения лампочки

Что нужно знать при монтаже?

При монтаже необходимо знать следующие моменты:

• Тип используемых проводов;
• Их максимальные показатели тока и напряжения;
• Тип сети;
• Условия и схему прокладки проводов;
• Необходимо определиться с используемым оборудованием и не забывать о безопасности.

Чтобы самостоятельно выполнить монтаж лампочки через выключатель необходимо будет использовать следующие материалы и инструменты:

• Отвертку обыкновенную;
• Отвертку с индикатором;
• Паяльник;
• Зажимы;

Читайте что такое гофра для кабеля и проводов и как выбрать на этой странице.

• Винтовые соединения;
• Провода;
• Болты и шурупы;
• Пассатижи;
• Штукатурку или ВОЛМУ;
• Шпатель;

Стоит отметить, что список может меняться в зависимости от использования соединительных элементов и типа прокладки электрической проводки.

Подключение лампочек через выключатели разных типов

На данный момент выполнить подключение лампочки через выключатель можно различными способами. Причем при этом могут быть использованы следующие схемы:

• Розетки и лампочки через выключатель – этот вариант является стандартным. При подключении внимание стоит уделить клеммам, заземлению и занулению.

На картинке схема подключения розетки и лампочки через выключатель

• Одноклавишного – в данном случае важно не запутаться в цветовом обозначении подводящих проводов.

На изображении схема подключения одноклавишного выключателя к лампочке

• Как подключить две лампочки к одному выключателю?


  Схема подключения двух лампочек к одному выключателю на рисунке

  • Выполнить подсоединение проводов к боковым клеммам выключателя;
  • Вывести обе лампочки;
  • В распределительном коробе «соединить» их через самозажимные элементы в одну систему.

  Схема подключения двух лампочек к одному двухклавишному выключателю на картинке

  Главная проблема такого соединения – это вероятность понижения напряжения и риск перегорания одной из лампочек. Чтобы не запутаться, необходимо использовать схему подключения одноклавишного выключателя на две лампочки. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться можно здесь.
• три лампочки к одному выключателю:


  На схеме показано как подключить три лампочки к одному выключателю

  • Все манипуляции схожи с выполнением подключения двух лампочек через выключатель, но есть один момент.
  • Присоединение лампочек через самозажимные элементы выполняют последовательно. При этом всю систему собирают поэтапно и выводят на общий провод.

  Схема подключения трех лампочек к одному выключателю

  Внимание! Прежде чем приступить к выполнению монтажных работ нужно изучить схему и инструкцию по монтажу.

• 4 лампочки к одному выключателю:

Чтобы максимально упростить процесс подключения лампочек через выключатель, необходимо использовать данный видео материал.

Как подключить двойной выключатель на две лампочки

На фото показан процесс подключения двух ламп к двухклавишному выключателю

По мнению опытных специалистов недопонимание в вопросе монтажа данного оборудования по большей части вызывает отсутствие примера. Ведь что фактически имеет человек, который пытается самостоятельно разобраться с электрической схемой и понять принцип ее работы? он видит, что где-то в районе потолка имеется распределительный короб, к которому подводятся провода, идущие от выключателя. Причем необходимо отметить, что все выше перечисленное спрятано где-то глубоко в стене.

Итак, чтобы выполнить подключение двухклавишного выключателя, который предназначается для двух ламп, необходимо будет пользоваться специальным схематическим исполнением.

Схема подключения двухклавишного выключателя на две лампочки представлена ниже.

Схема подключения двухклавишного выключателя на две лампочки на изображении

Выполнить подключение можно пошагово:

1. Необходимо обесточить помещение.
2. Затем следует определиться с выходящими проводами. Причем это касается как тех проводов, которые выходят из стены, так и тех, что подведены к распределительному коробу. В соответствии со стандартами каждая электрическая система имеет провод, отходящий на ноль, заземление и фазовые провода. Все эти бытовые магистральные элементы выполнены в определённом цвете. Чтобы разораться где из них какой, можно заглянуть в щиток.
3. После нужно будет выполнить подключение лампочек и непосредственную подводку проводов к выключателю.

На фото показано, как можно прокладывать провода под штукатурку

4. Стандартные выключатели являются навесными, т.е. их монтаж выполняется на внешнюю поверхность стены. Следовательно, в стене будет иметься отверстие, из которого будут выходить провода. Их присоединяют к клеммам. Выполнить присоединение можно как скруткой, так и паяльником. Второй вариант является наиболее практичным и долговечным. После подводки всех элементов и проверки целостности выступающих частей, можно закрепить выключатель на поверхности стены и зафиксировать лампочки.

Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров (выключателей) к одной лампочке. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние – на крайнюю левую и на крайнюю правую.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее? В данном случае специалисты всегда рекомендуют пользоваться услугами опытного мастера-электрика. Причина очень проста: если система электрических проводов будут кинута неверно, то пострадают либо бытовые приборы и придется отдать немало денег на их ремонт или вовсе покупать новые. Также могут пострадать и люди.

соединить провода в распределительной коробке

Чтобы выполнять проводку, необходимо пользоваться проводами бытового сечения, которые будут иметь толстый изоляционный слой и обладать высокими техническими характеристиками. Все их укладывают либо в заранее сформированную штробу – это отверстие, выдолбленное в стене ли потолке, которое после укладки проводов тщательно замазывается бетонной смесью. Сверху покрывают все слоем штукатурки.

Если же выполнить данную манипуляцию не предоставляется возможности, можно проложить провода снаружи. Тогда необходимо будет выполнить монтаж защитных коробов, а сами электрические бытовые магистрали уложить в гофрированные трубки.

При необходимости подводки проводов к распределительному коробу нужно разобраться с вариантами их соединения. Этот момент является самым значимым в этом «нелегком деле».

Читайте что такое импульсный блок питания.

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе:

• Можно выполнить скрутку проводов между собой;
• Провода опрессовку – этот вариант подходит для промышленных помещений;
• Сварка и пайка – применяют специальное оборудование;
• Болтовое соединение;
• Винтовое соединение;
• И самый простой, но один из самых надежных – это использование самозажимных соединений.

В любом случае, установка выключателя и подсоединение его к лампочке выполнять необходимо только имея понятие о процессе. В ином случае, лучше чем специалист этого никто не сможет сделать.

Видео

Смотрите видео инструкцию как подключить двухклавишный выключатель:

Также необходимо отметить, что при выполнении всех монтажных работ главное помнить о безопасности и не забывать о технических характеристиках магистральных элементов. В данном случае речь идет о проводимости и надёжности проводов. Особое внимание стоит уделить максимальному показателю тока и напряжения. Иначе даже при правильном выполнении сборки система может погореть при «транспортировке». Смотрите обзор видов светодиодных фитоламп для рассады растений здесь: https://howelektrik.ru/osveshhenie/lampy/svetodiodnye-fitolampy-dlya-rassady-rastenij-obzor-vidov-i-kak-vybrat.html.

Дек 1, 2015HowElektrik

Как подключить люстру — Лайфхакер

2 июня 2019ЛикбезСделай сам

Кроме самого светильника, вам понадобятся минимальный набор инструментов и немного свободного времени.

Поделиться

0

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

• люстра;
• стриппер или нож — для зачистки проводов;
• индикатор напряжения — для определения фазы;
• мультиметр — для проверки цепи;
• прямая и крестовая отвёртки — для монтажа;
• самозажимные клеммы Wago — для соединения проводов;
• кусок проволоки — для поддержки люстры во время подключения;
• дюбели или шурупы — для крепления люстры;
• перфоратор — для сверления отверстий в бетоне;
• шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Провода внутри люстры / atcharlotteshouse.com

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

• На мультиметре установите режим прозвонки цепи.
• В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
• В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
• Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

• Одна клавиша — два провода.
• Две клавиши — три провода.
• Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

domovod.su

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

YouTube-канал Krzysztof Klimas

• Включите все клавиши на выключателе.
• Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
• Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

1 / 0

Все пять ламп объединены в одну группу / kuhnidizayn.ru

2 / 0

Лампы разбиты на две группы: 2+5 / kuhnidizayn.ru

Обычно выбирают следующие типы коммутации.

• Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
• Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
• Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

fb*.ru

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

YouTube-канал Gewacom

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

• С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
• Таким же образом соедините между собой фазные провода первой группы ламп.
• Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

avito.st

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

YouTube-канал Gewacom

Монтажную планку необходимо надёжно закрепить.

• В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
• В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
• В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

viktorpotapov.incpalife.ru

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

• Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
• Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами



YouTube-канал «Электрик в доме»

• Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
• Соедините один из фазных проводов с клеммой фазных жил первой группы.
• Повторите предыдущий пункт для остальных групп ламп.
• Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

housemaster24.ru

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

• Аккуратно уложите провода внутри корпуса.
• Совместите крепёжные отверстия с винтами на монтажной планке.
• Заверните на винты декоративные гайки.
• Установите плафоны на люстру, если снимали их ранее.



YouTube-канал «Электрик в доме»

11. Включите электричество

glazovlife.ru

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Правильная установка освещения — это лишь полдела. Вторая составляющая исправной работы электричества — надёжные материалы. Такие вы можете найти в одной из крупнейших DIY-сетей «ВсеИнструменты. ру». Здесь собрано больше 500 тысяч товаров для обустройства сада, дома, разных строительных и ремонтных работ.



В каталоге вы найдёте не только люстры, но и провода с кабелями, системы климат-контроля, приборы для хранения и даже предметы для уборки. Если возникнут трудности с выбором, можно обратиться за советом к службе поддержки. Останется только сделать заказ и выбрать удобный способ доставки. Если любите посмотреть и потрогать — приезжайте в один из магазинов. Предпочитаете покупки онлайн — заказывайте товары в пункт самовывоза или курьерскую доставку на дом.

Подобрать люстру

Читайте также ⚒🏡💡

• Как сделать ремонт и не остаться без копейки
• Как понять, что пора менять счётчик электроэнергии, и как выбрать новый
• Как клеить обои: подробнейшая инструкция с фото и видео
• Как выбрать тёплый пол и правильно его смонтировать
• Как установить розетку

*Деятельность Meta Platforms Inc. и принадлежащих ей социальных сетей Facebook и Instagram запрещена на территории РФ.

Схема подключения выключателя и розетки от одного провода

Содержание

• Можно ли соединять и кабели скруткой
• Соединители для проводов и кабелей
• О распределительной коробке
• Советы и правила безопасности
• Подготовка: прозвонка и определение фаз на потолке

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение — многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров

Важно правильно подобрать зажим, иначе контакт будет ненадежным

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

No tags for this post.

Сколько лампочек на одном выключателе?

Существует так много типов лампочек и выключателей, но как узнать, сколько светодиодов на одном выключателе? Эта статья расскажет вам правду о том, сколько лампочек на одном выключателе. Люминесцентные лампы потребляют много электроэнергии и недолго служат. Если это ваш единственный вариант, то лучше всего иметь не более двух люминесцентных ламп на один выключатель в целях экономии энергии. Светодиодные светильники намного лучше, так как они служат дольше, выделяют меньше тепла и потребляют меньше энергии!

Сколько лампочек на одном выключателе?

Сколько ламп мне нужно на один выключатель? Это распространенный вопрос для людей, которые хотят заменить свои светильники и хотят получить больше информации о том, сколько светодиодов, люминесцентных или встроенных светильников они должны установить.

Количество лампочек на цепи не ограничено. Нагрузка огней определяет, сколько вы можете иметь. К обычной цепи на 15А можно подключить до 1400Вт ламп, или одну лампу на 1400Вт или 14 лампочек по 100Вт. В большинстве домов допускается установка от 23 до 40 60-ваттных ламп или от 280 до 480 5-ваттных светодиодов.

Сколько люминесцентных ламп на одном выключателе

Сколько люминесцентных ламп я могу включить в цепь? Вы должны быть в состоянии поместить 8 из них на одну цепь. Будете ли вы перегружать цепь? Розетка также не будет перегружена.

Люминесцентные лампы не подключаются последовательно. Вы можете подключить кучу балластов параллельно, но ничего не должно быть последовательно. При этом нет причин не подключать множество балластов параллельно к одному источнику питания, если вы находитесь под номинальной силой тока цепи. Следующая проблема.

Количество светодиодов на одном диммере

Правило: 100 Вт на каждый светодиодный светильник. Это означает, что диммер мощностью 600 Вт может работать только с шестью светодиодными светильниками. Если вы продолжаете выполнять все требования к свету (например, убедитесь, что он действительно получает достаточно электроэнергии), а он все еще мерцает, попробуйте отрегулировать нижний предел.

Диммеры также имеют ограничение на мощность, которую они могут выдержать. Если вы превысите это, диммер сломается и не будет работать или будет мерцание из-за шума. Это связано с тем, что по проводам проходит слишком большой ток. Пусковой ток — это когда устройство только что было включено, и ему требуется больше энергии для запуска, поэтому оно имеет ток, превышающий установившийся (количество, которое течет постоянно). Посмотрите на график для примера того, как выглядит пусковой ток.

Сколько встроенных светильников на одном выключателе

Сколько светильников может быть на одном выключателе? Встроенные светильники придают потолку вашей комнаты хороший вид. Одного светильника со встроенными светильниками недостаточно, чтобы в комнате было светло. Вам нужно больше, чем один. Количество светильников, которые можно поместить в один выключатель, зависит от размера и формы помещения, а также размера и ширины канистры. Мощность также имеет значение, как и то, сколько ламп вы можете поставить на этот выключатель.

Ограничения выключателя и номиналы настенных выключателей

Встраиваемые светильники излучают красивый свет. В потолок встраиваются встраиваемые светильники, и для того, чтобы комната была хорошо освещена, нужно больше одного светильника. Вы можете сделать так, чтобы в комнате было много светильников, потому что нет ограничений на количество светильников, которые вы можете добавить с помощью одного выключателя, в зависимости от ряда факторов, таких как форма и размер комнаты, ширина канистры и количество электричества. каждая лампочка использует. Номинал выключателя также определяет, сколько приборов вы можете добавить. Обычные лампочки, как правило, 60 Вт. Схема с 240 вольтами и 10 амперами может обеспечить мощность 2400 ватт. Это означает, что схема может работать с 40 обычными лампочками одновременно.

Цепи и предохранители серии

Электрические цепи серии

, как и гирлянды на рождественской елке, имеют предохранители. Если ток, протекающий по проводу, слишком велик для кабеля, используемого для подачи на него питания, лампочки перегорят. Предохранитель в последовательной цепи выступает в качестве слабого места, которое может дать сбой, если через него протекает слишком большой ток. Предохранитель помогает предотвратить возникновение пожаров и взрывов ламп, ограничивая мощность, которая может подаваться на конкретное соединение.

Чтобы вычислить, сколько лампочек может подключаться к одному выключателю, вам нужно знать, сколько ватт нужно каждой лампочке. Затем вы можете вставить провода и предохранители нужного размера.

Подсчитайте, сколько светодиодных встроенных светильников на одном выключателе

Выключатель позволяет включать и выключать свет. Выключатель определяет, сколько лампочек может выдержать выключатель.

Пример расчета

Возьмем 240 вольт * 10 ампер = 2400 ватт.

2400 Вт / 60 Вт = 40 лампочек.

Лампа КЛЛ и светодиодная лампа

Лампы КЛЛ и КЛЛ отличаются от обычных лампочек. Они дают такое же количество света при гораздо меньших затратах электроэнергии, что составляет 10 Вт или меньше. Кроме того, если у вас есть 15-амперная цепь, вы можете управлять 180 или более светодиодными или компактными люминесцентными лампами.

Как подключить несколько ламп к одному выключателю

Один выключатель может включать несколько ламп. Один из способов сделать это — соединить их друг с другом, а затем подключить первый прибор к выключателю.

Второй способ управлять всеми светильниками с одного выключателя — это подключить светильники напрямую к выключателю с помощью проводов. Это называется «домашней конфигурацией», и можно легко отключить приборы, которые вам больше не нужны.

Основы электромонтажа

Если к выключателю подключить более одного кабеля, электричество не будет работать. Вам нужно знать, как починить один кабель, прежде чем чинить другие. Типичная домашняя цепь на 120 вольт имеет два проводника и заземление. Один из проводов черный, и именно он передает электричество от источника питания к нагрузке.

Другой провод белый. Белый провод — это обратный провод, который при подключении будет возвращать питание к источнику питания. Это замыкает цепь и пропускает электричество. Клеммы переключателя имеют только черные провода, потому что переключение прерывает это соединение. Клеммы изготовлены из латуни, чтобы сделать соединение между проводами более прочным. Черный провод от источника питания подключается к одной из латунных клемм. Вы подключаете другой черный провод, который идет к вашему светильнику, к клемме нагрузки. Когда все эти провода подключены, у вас остаются два белых кабеля. Белые провода — обратный путь. Они обходят переключатель и возвращаются таким же образом. Вы присоединяетесь к ним, скручивая их концы и навинчивая на них проволочный колпачок. Отключите питание перед тем, как начать работать с проводами или прикасаться к ним, чтобы избежать удара током.

Гирляндное подключение светильников

Гирляндное подключение отличается от последовательного подключения светильников. Лампы, соединенные последовательно, гаснут, когда одна из них выходит из строя. При гирляндном подключении для крепления осветительных приборов используется параллельная проводка. Также используется стандартное электрическое цветовое кодирование, что упрощает использование метода последовательного подключения.

Если вы добавляете установку, которая будет находиться в том же месте, что и другие ваши устройства, вам понадобится один дополнительный кабель, который может работать с вашим устройством. Вы, вероятно, проведете его через чердак, а затем протянете от него черный кабель, чтобы соединить два других черных провода, и повторите этот процесс с заземляющим и белым проводами.

Нужны ли колпачки для проводов большего размера? У нас в каждом наборе больше кабелей и их нужно соединить. Чтобы подключить новый шнур, выполните те же действия, что и раньше.

Как использовать осветительные приборы в домашних условиях

Есть две причины, по которым провода от многих лампочек подключаются к одному выключателю. Во-первых, это удобство, потому что простой в использовании переключатель может управлять многими источниками света. Во-вторых, проводка не является постоянной, и должен быть способ отключить новый свет, если он больше не нужен.

Для домашнего метода. Когда вы хотите использовать выключатель освещения, который управляет более чем одним светом, горячий провод подключается к клемме нагрузки. Лучше всего использовать косичку. Это означает, что вы скручиваете вместе все черные провода, подключенные к светильникам, а затем накручиваете колпачок для проводов.

Всякий раз, когда вы подключаете более одного светильника к одному выключателю, используйте один и тот же процесс. Подсоедините кабели заземления к клеммам заземления. Что касается белых проводов, то для них косичка не нужна. Скрутите их вместе и закройте крышкой; затем поместите их в электрическую коробку, достаточно большую для всех ваших кабелей. Когда вам интересно, сколько лампочек может быть на выключателе, подумайте о том, какие лампочки у вас есть дома. Если это лампы накаливания, то с одним выключателем будут работать только две. Люминесцентные лампы могут работать с тремя или четырьмя выключателями в зависимости от того, сколько ламп управляет каждый выключатель – если в каждом светильнике более одной лампочки и она подключена к двум выключателям, то могут работать 3-4 лампы

Заключение

Мы изучили сколько лампочек на одном выключателе и как их починить. Установка люминесцентных, светодиодных и встраиваемых выключателей — отличный пост в блоге для всех, кто хочет узнать больше о проводке автоматических выключателей или установке встраиваемых светильников.

Не нужно бояться электричества, оно не представляет реальной угрозы – все, что вам нужно, это некоторые базовые знания, прежде чем прикасаться к любым проводам! Электрическая безопасность может даже спасти вашу жизнь в долгосрочной перспективе, поэтому убедитесь, что вы хорошо разбираетесь в работе с электрическими системами. И не забывайте — если вы когда-нибудь почувствуете себя небезопасно или что-то может пойти не так во время выполнения этой работы, обратитесь за профессиональной помощью к электрику!

Как подключить две лампочки к одному выключателю

Довольно часто встречаются ситуации, когда один выключатель управляет сразу двумя осветительными приборами. Разница лишь в том, что иногда необходимо воздействовать одновременно на обе лампы одним выключателем, а в других случаях необходимо, чтобы каждая лампа загоралась отдельно. А это значит, что в первом случае нам нужен одноклавишный выключатель, а во втором придется установить устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключить сразу две лампочки к одному коммутационному аппарату экономит материалы, время и силы, так как не придется устанавливать второй выключатель, прокладывать лишние провода, проделывать дополнительные отверстия и пазы в стенах.

Содержимое

• Подготовительные работы
• Устройство переключения
• Схема с двухкнопочным выключателем
• Схема с однокнопочным выключателем

Подготовительные работы

Независимо от того, сколько клавиш у вашего выключателя (одна, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и распределительную коробку для коммутационного аппарата, по-другому ее еще называют розеточной коробкой:

• Если стены в вашем помещении выполнены из панелей ПВХ, гипсокартона, дерева или МДФ, установите на дрель специальную коронку с зубчатыми краями и проделайте отверстие. Вставьте в него распределительную коробку и закрепите ее к стене с помощью саморезов.
• Для бетонных или кирпичных стен просверлите отверстие ударной дрелью или дрелью с насадкой на бетонных поверхностях. Но в этом случае монтажные коробки также необходимо закрепить гипсовым или алебастровым раствором.

Как правило, работы по установке отверстий выполняются одновременно с кладкой штроб. Делается это чисто из эстетических соображений, грязи от таких строительных работ много, и лучше один раз опрыскать и удалить. Канавки – это канавки в поверхности стены, в которые потом будут укладываться соединительные провода. Их можно сделать с помощью различных инструментов:

• Молоток и долото. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило есть у каждого мужчины). Недостатком этого метода чипирования является то, что он занимает много времени и сил.
• Болгарский. Этот инструмент часто называют худшим из лучших. Удобно, что канавки можно сделать быстро и без особых усилий. Но именно от болгарки много шума и пыли, к тому же штробы одинаковой глубины по всей длине сделать не представляется возможным, а работать болгаркой в ​​углах практически невозможно. номер. Так что выбирайте такой электроинструмент в крайнем случае.
• Перфоратор. Все, что требуется, это приобрести для него специальную насадку – штробу или шпатель. В остальном недостатков нет, быстрый, удобный, канавки более-менее ровные.
• Штроборез. Это идеальный инструмент для такого рода работ. Работает эффективно, безопасно и быстро. Канавки ровные, пыли нет, так как канавкорез подключен к строительному пылесосу. Им удобно работать, инструмент не издает сильного шума. Единственный недостаток – высокая цена. Но есть сервисы, где можно арендовать штроборез.

Коротко о штроблении стен с помощью перечисленных выше инструментов рассказано в этом видео:

В сделанные пазы необходимо уложить двухжильные провода и зафиксировать их цементным или алебастровым раствором.

Итак, подготовительные работы закончены, коробки смонтированы, провода проложены, можно подключать свет и выключатель.

Коммутационное устройство

Прежде чем подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного устройства. Это просто, и разобравшись с конструкцией, вы потом легко справитесь со схемой подключения.

Основным звеном всего механизма является рабочая часть, которая устанавливается непосредственно в гнездо. Выглядит как металлическая конструкция, на ней закреплен привод, с помощью которого устройство включается и выключается. Если рассматривать подробно, то привод, по сути, представляет собой подвижный контакт, который, изменяя свое положение, замыкает или размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен быть подключен к фазному проводу от питающей сети. Второй контакт называется отходящим, он подключается к фазному проводу, идущему к лампочкам. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, прибор считается отключенным, цепи между питающей сетью и светильником нет, лампа не горит. Как только вы нажимаете на кнопку выключателя, подвижный контакт замыкается между двумя неподвижными, через образовавшуюся замкнутую цепь от питающей сети напряжение поступает на светильник, и светильник горит.

В целях безопасности рабочая часть выключателя помещена в корпус из диэлектрического материала (фарфор или пластик).

Вторым компонентом выключателей является защита, это рамка и клавиши, обычно они изготавливаются из пластика. Клавиша закреплена на приводе рабочей части, с ее помощью человек нажимает, тем самым изменяя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного прикосновения человека к контактной части выключателя, находящейся под напряжением. Он закрывает и изолирует все это, то есть нет возможности прикасаться к рабочим частям. Рама крепится пластиковыми зажимами или винтами.

Единственное отличие двухклавишного выключателя в том, что он имеет два отходящих контакта. Каждая из них должна быть подключена к фазному проводу одной из двух лампочек.

Схема с двухкнопочным выключателем

Перед подключением проводов к схеме необходимо установить:

• Две лампы на одну лампочку. Например, один на кухне, другой в коридоре.
• Распределительная коробка под потолком (15-30 см ниже потолка). Если в помещении уже есть распределительная коробка, можно использовать ее. Главное, чтобы не было много коммутации и чтобы вам было удобно работать.
• Розетка для двухкнопочного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня пола.
• Провода в канавках должны быть проложены между всеми этими элементами. Обратите внимание, что в случае с двухкнопочным выключателем к нему должен быть подключен трехжильный провод от распределительной коробки.

Теперь нам нужно соединить все это электрически, чтобы напряжение шло от источника питания к лампочкам.

В распределительную коробку приходят две жилы провода от питающей сети — ноль и фаза. Используйте индикаторную отвертку, чтобы определить фазный провод. Используйте отвертку, чтобы коснуться обоих сердечников поочередно. Если коснуться нуля, окно индикатора не загорится. Если окно загорается, значит, вы нашли фазовую жилу. Аккуратно отметьте его клейкой лентой.

Теперь обесточьте свое рабочее место, чтобы установить соединения. Необходимо отключить машину, на которую подается напряжение. Сейчас во многих домах и квартирах монтируются целые щиты, в которых стоят автоматы, отключающие соответственно каждую комнату. Если у вас этого еще нет, то вам придется отключать водяной автомат по квартире. Проверяем отсутствие напряжения и приступаем к работе.

В розетку вставлены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делается ножом). Подсоедините одну жилу к вводному контакту выключателя, другой ее конец подключите в распределительной коробке к фазному проводу питающей сети. Два других провода подключите к двум отходящим контактам выключателя. Соответственно вторые их концы соедините в распределительной коробке с фазными проводами от одного и второго светильника.

Теперь можно поместить рабочую часть выключателя в подрозетник, закрепить, установить защитную рамку и ключи.

В распределительной коробке будет еще одно подключение, нулевые жилы, идущие от светильников, подключить к нулю от питающей сети.

В держателях светильника два контакта — один боковой для подключения нулевой жилы, и центральный, к нему подключается фаза. Сделайте эти связи.

Проверьте надежность всех контактов, но советуем заизолировать места скрутки после того, как убедитесь в исправности переключателя. Для проверки собранной схемы подать напряжение в квартиру (то есть включить вводной автомат). Оба ключа коммутационного аппарата находятся в выключенном положении, свет на кухне и в коридоре выключен. Нажал одну клавишу — зажегся свет на кухне, включил вторую — зажегся свет в коридоре. Также выключите поочередно первый и второй ключи, погас свет сначала на кухне, потом в коридоре. Все работает правильно.

Снова отключите вводной автомат и заизолируйте скрутки в распределительной коробке изолентой, сверху еще можно надеть ПВХ трубки.

Подробная схема с двойным выключателем рассмотрена в этом видео:

Схема с однокнопочным выключателем



Все абсолютно то же самое, только в этом случае в распределительную коробку приходят четыре двухжильных провода — один от питающей сети, второй от однокнопочного выключателя и два от лампочек.

В коробке выполнены следующие соединения:

• нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
• фазная жила сетевого провода подключается к жиле, идущей на ввод выключателя;
• жила от отходящего контакта выключателя подключается к двухфазным жилам ламп.

Такое расположение применяется, когда лампы накаливания устанавливаются в разных направлениях. Если в одну сторону, то для экономии провода вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вы легко сможете подключить две лампочки к одному выключателю самостоятельно.

Видя свет: когда использовать умную лампочку, выключатель или розетку

Мы независимо проверяем все, что рекомендуем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Узнать больше›

Real Talk

Советы, выбор персонала, разрушение мифов и многое другое. Позвольте нам помочь вам.

Фото: Майкл Хессион

Обновлено 26 января 2022 г.

Поделиться этой публикацией

Не уверен, что это потому, что я заснял много тварей на камеры домашней безопасности или посмотрел слишком много фильмов ужасов, но вхожу темный дом пугает меня. Хотя мой муж был бы рад решить эту проблему, оставив свет включенным на весь день и ночь, это совершенно не нужно: умное освещение существует именно для этой цели.

Установка в доме умного освещения может решить множество проблем. Однако, поскольку есть несколько типов устройств, из которых вы можете выбирать — лампочки, выключатели света и дополнительные вилки — может быть трудно понять, с чего начать. Почему и когда вы предпочитаете одно из этих устройств другому?

Все устройства умного освещения позволяют управлять ими со смартфона, и вы можете настроить их на работу как старомодные таймеры освещения, но они могут делать гораздо больше. Вы можете одновременно управлять целыми группами источников света, включать и выключать их в зависимости от местного времени заката и настраивать их для реагирования на другие интеллектуальные устройства, такие как датчики движения или камеры видеонаблюдения. Но у каждого типа устройств есть суперсила (а также слабость, как у Супермена). Давайте посмотрим, какие устройства лучше всего подходят для трех разных сценариев.

Когда использовать умную розетку

Фото: Сара Кобос

Умные розетки лучше всего подходят для управления лампой. Это небольшие устройства, которые подходят к любой розетке, и это самый простой способ превратить настольную лампу, торшер или ночник в умный свет. Им не нужно, чтобы вы были знакомы с проводкой или какими-либо электрическими ноу-хау, как это делают интеллектуальные настенные выключатели. Умные розетки особенно легко устанавливать, снимать и перемещать из комнаты в комнату — как только вы подключите одну из них, вы просто синхронизируете ее со своим смартфоном, и все готово. Единственным недостатком является то, что они занимают некоторое место в розетке и не управляют проводными светильниками, такими как потолочные светильники или бра.

Мне нравится Kasa Smart Wi-Fi Plug Mini (EP10), потому что он дешевый, работает с несколькими платформами умного дома (Amazon Alexa, Google Assistant и Samsung SmartThings) и надежно мигает в моем Гостиная включается и выключается в течение нескольких месяцев. Если вам нужно что-то с большим количеством вилок, Kasa Smart Wi-Fi Power Strip (HS300) немного дороже, но занимает только одну розетку и дает вам шесть независимо управляемых розеток, а также три порта USB.

Одна из замечательных особенностей умных розеток заключается в том, что вы можете использовать их не только для освещения, но и для других целей. У меня под домом установлена ​​наружная розетка TP-Link Kasa Smart Wi-Fi (EP40), так что я могу включить насос для очистки воды, когда она начнет подтекать (и это случается часто). У EP40 есть дополнительная розетка, поэтому мы можем добавить праздничные огни или гигантского надувного рождественского дракона, которым мы также можем управлять через приложение, а также с помощью голосовых команд («Алекса, выпусти дракона»).

Когда использовать умную лампочку

Фото: Майкл Хессион

Умные лампочки лучше всего подходят для индивидуального управления лампочками или настройки цвета освещения в вашем доме. Поскольку они бывают разных форм и размеров, практически для любой лампы или светильника, как внутри, так и снаружи, найдется умная лампочка (при условии, что ваш светильник защищен от непогоды). Они ввинчиваются в светильник, как и любая другая лампочка, но синхронизируются с приложением для смартфона, что позволяет создавать настраиваемое время включения/выключения или настраиваемые сцены (предустановленные настройки яркости или цвета для различных действий, которые вы можете запускать мгновенно). Весь процесс прост, и вам не нужно лизать проводку.

Если вы просто хотите побаловаться, Wyze Bulb Color (обычно около 15 долларов США) подключается прямо к вашему домашнему Wi-Fi и позволяет вам менять цвета, превращать белый свет в различные оттенки по команде и включать/выключать по расписанию. нерабочее время; он также включает поддержку Alexa и Google Assistant.

Если вы хотите установить их по всему дому или в местах со слабым Wi-Fi, мне понравится стартовый комплект Philips Hue White и Color Ambiance Smart Bulb, который включает в себя три белые лампы с регулируемой яркостью и концентратор — небольшую коробку. вы подключаетесь к домашнему интернет-маршрутизатору, который позволяет вашим лампочкам общаться друг с другом и другими устройствами, а также позволяет вам контролировать все, когда вас нет дома. (Вы также можете использовать Amazon Echo Plus или Echo Show, каждый из которых имеет встроенный концентратор). Помимо включения ламп по расписанию (простая задача), вы можете затемнить или настроить цвет и цветовую температуру ламп в соответствии с вашими предпочтениями, а также работать со сторонними приложениями, которые могут оповещать вас о тревогах безопасности и изменениях погоды. — или просто создать эффект дискотеки (видео). Если вам не нужен цвет, стартовый комплект Philips Hue White Ambiance Starter Kit немного дешевле, но включает в себя четыре белые лампочки и концентратор.

В отличие от умных розеток, умные лампочки работают только со светильниками, и эти светильники должны быть включены постоянно. Если кто-то щелкнет выключателем, вы не сможете получить доступ к интеллектуальной лампочке без надстройки, такой как диммер Lutron Aurora, который работает с Philips Hue и другими интеллектуальными лампочками, сертифицированными Zigbee.

Когда использовать интеллектуальный выключатель

Фото: Rachel Cericola

Интеллектуальные настенные диммеры и выключатели лучше всего подходят для управления освещением с помощью выключателя, и они особенно полезны для выключателей, которые управляют несколькими источниками света одновременно. Умный выключатель или диммер — это более надежный способ добавить интеллектуальное освещение в ваш дом, но это означает, что они не подходят для сдачи в аренду. Они позволяют включать и выключать свет или уменьшать его яркость с помощью одного переключателя или приложения для смартфона (или голосом, если для этого настроен интеллектуальный динамик), но они также позволяют создавать расписания освещения. И вы можете установить их, не меняя существующий светильник или лампочки. TP-Link Kasa Smart Wi-Fi Light Switch Dimmer HS220 является фаворитом благодаря доступной цене, надежности и установке без концентратора. С технической точки зрения, для этого переключателя требуется белый «нейтральный» провод в стене, который требуется многим другим умным переключателям, и часто отсутствует, особенно если вы живете в старом доме, как я. Если вы ищете что-то, что не требует нейтрального провода, попробуйте Lutron Caséta.

Интеллектуальные выключатели также отлично подходят для домов со сводчатыми потолками или помещений с труднодоступными осветительными приборами. Модель Lutron нуждается в концентраторе, поэтому, если вы не заинтересованы в добавлении еще одной коробки к настройке домашней сети или если вы просто хотите заменить один или два коммутатора в доме, выберите вместо этого модель TP-Link. Конечно, вам также понадобятся некоторые базовые знания о проводке. Если у вас его нет, наймите электрика.

• Наружная камера видеонаблюдения может предупредить вас о бродягах, доставке посылок и посетителях, а также о животных в вашем мусоре и вещах, которые натыкаются ночью.

  Лучшая наружная камера видеонаблюдения

• Умная розетка позволяет использовать интеллектуальные функции, такие как планирование, дистанционное управление и голосовые команды, в неинтеллектуальных устройствах, таких как лампы, вентиляторы или рождественские гирлянды.

  Лучшая смарт-розетка с подключаемым модулем

• После тестирования нескольких новых интеллектуальных светодиодных лампочек и длительного тестирования наших существующих вариантов мы теперь рекомендуем Wyze Bulb Color.

  Лучшие умные светодиодные лампочки

  Лучший встраиваемый в стену интеллектуальный выключатель света и диммер магия и удобство устройств умного дома. Эти доступные по цене устройства позволяют любому арендатору улучшить свое жилье.

Wirecutter — служба рекомендаций по продуктам от The New York Times. Наши журналисты сочетают независимое исследование с (иногда) чрезмерным тестированием, чтобы сэкономить людям время, энергию и деньги при принятии решения о покупке. Будь то поиск отличных продуктов или полезных советов, мы поможем вам сделать это правильно (с первого раза). Подпишитесь сейчас для неограниченного доступа.

• About Wirecutter
• Our team
• Staff demographics
• Jobs at Wirecutter
• Contact us
• How to pitch

• Deals
• Lists
• Blog
• Subscribe to our daily newsletter

Dismiss

типов выключателей света для переключения вещей

Эмили Медлок | Опубликовано 19 января 2022 г.

Купить

Как бы вы включили свет без выключателей? как там — это множество типов выключателей света , они являются жизненно важной частью каждого дома. Сегодня традиционный выключатель света остается забытой необходимостью.

И хотя выключатель играет повседневную роль в нашей жизни, о нем никто не говорит.

Выключатель света — гениальное изобретение, которое не получило должной похвалы. Мы рассмотрим популярные выключатели света и то, что ждет технологии выключателей в будущем. Но сначала немного предыстории.

История выключателя света

Томас Эдисон изобрел лампочку накаливания. Пять лет спустя, в 1884 году, английский инженер-электрик Джон Генри Холмс изобрел первый в мире выключатель света. С тех пор коммутатор продолжает развиваться.

Кнопочный выключатель

Кнопочные выключатели света были обычным явлением с конца 19-го и до 20-го века. Спрос на выключатели был высок, потому что найти выключатель в темноте было сложно.

В викторианских домах стандартом были отдельные выключатели для каждой лампочки накаливания. Выключатели доступны сегодня и популярны среди домовладельцев, которые хотят добавить исторический стиль в свой домашний интерьер.

Тумблер освещения

В 1917 году тумблер заменил кнопочный переключатель. Прошло более 100 лет, а тумблер по-прежнему популярен. Преимущество тумблера заключается в том, что он управляется удлиненным рычагом. В более поздних конструкциях рычага была встроена подсветка, что облегчало видимость в ночное время.

Диммер

В 1959 году Джоэл С. Спира изобрел диммер. С помощью диода и автотрансформатора с ответвлениями люди могли экономить энергию, уменьшая количество света от обычных лампочек.

Установка выключателя света своими руками за 7 простых шагов

Если вы умеете работать с электричеством и у вас есть нужные инструменты, заменить выключатель света несложно.

Основные шаги по замене выключателя:

1. Выключите предохранитель, подключенный к цепи освещения в распределительной коробке выключателя, который вы хотите заменить. Если у вас есть тестер напряжения, используйте его, чтобы проверить, отключено ли питание.
2. Снимите пластину переключателя.
3. Вытащите выключатель из коробки и удалите старые провода.
4. Подсоедините провода к новому выключателю. Соедините черный провод с латунным винтом. Нейтральный провод идет с серебряным винтом. Подсоедините заземляющий провод к зеленому винту на другой стороне переключателя.
5. Вставьте новый переключатель в коробку и закрепите его винтами.
6. Прикрутите пластину переключателя обратно.
7. Включите питание и проверьте соединение.

Что такое интеллектуальная защита выключателя света?

Защитные кожухи выключателя умного света защищают светодиодные лампы умного света. Умные лампочки работают в отличие от традиционных лампочек. Умная лампочка выключается и включается поворотом лампочки. Из-за этого вы должны держать выключатель света все время включенным.

Нужен ли мне электрик для замены всех типов выключателей света?

Нет, вам не нужен лицензированный электрик, чтобы заменить выключатель света. Вы можете сделать это самостоятельно, но если у вас нет опыта, вам следует нанять электрика. Они могут показать вам, как это сделать.

Вопросы безопасности для всех Типы выключателей света

Если у вас есть выключатель с перегревом, вам нужно его починить. Горячий электрический выключатель — это красный флаг. Это означает, что что-то не так, и вы сидите на потенциальном электрическом пожаре.

Вот четыре распространенных сценария выключателя горячего света:

Перегруженный выключатель света

Выключатели света имеют ограничения по мощности. Переключатель будет нагреваться, если вы потребуете от него слишком много энергии. Большинство настенных выключателей рассчитаны на 15 ампер. Когда переключатель становится горячим, измените его, чтобы он соответствовал силовой нагрузке.

Неисправность выключателя всех типов выключателей освещения

Когда выключатели света устаревают, при включении или выключении света возникает искра. Это происходит потому, что контакты не встречаются должным образом.

Неисправная проводка на всех типах выключателей освещения

Плохая проводка вызывает больше электрических пожаров, чем что-либо еще. Ваши провода должны быть в безопасности. Ослабленные или оборванные провода представляют угрозу безопасности дома. Когда электричество движется по меньшему пути против своей воли, ненужное тепло может вызвать пожар.

Диммерные выключатели

Вы можете ожидать, что ваши диммерные выключатели нагреются, и это нормально. Однако, когда диммер становится слишком горячим, вам нужно будет вызвать профессионала.

Способы подключения безопасного выключателя света

Как подключить 2 светильника к одному выключателю?

Подключить несколько светильников к одному выключателю несложно. Два наиболее распространенных метода подключения нескольких источников света к одному выключателю — это гирляндная цепь или «самостоятельная» конфигурация.

Прежде чем начать, отключите приборы, которые не хотите использовать.

Гирляндное подключение

Света одной серии повлияют на все из них. Если один потерпит неудачу, то потерпят неудачу все они. При гирляндном освещении лампы располагаются параллельно друг другу.

Если вы подключаете один светильник к выключателю, у вас будет один кабель под напряжением с черным, белым и оголенным проводом заземления в коробке с прибором. Подсоедините черный провод к черному проводу на фонаре. Вам также нужно будет подключить белый провод к белому проводу на фонаре, а затем оголенный к проводу заземления.

При добавлении дополнительного устройства вам может понадобиться дополнительный кабель в коробке для конкретного устройства. Добавьте черный провод к двум существующим черным проводам. Повторите этот процесс с белым проводом и проводом заземления.

Проводка переключателя исходного хода

При проводке переключателя исходного хода каждый отходящий горячий провод подключается к клемме нагрузки переключателя. Для этого скрутите черные провода, идущие в светильники, вместе с 6-дюймовым черным проводом.

Накрутите колпачок на место сращивания. Затем подключите короткий провод к клемме нагрузки. Сделайте то же самое, чтобы подключить заземляющие провода к клемме заземления.

Когда вы доберетесь до белых проводов, косичка вам не понадобится. Вы можете скрутить их вместе и закрыть.

Как подключить несколько светодиодных ламп к одному выключателю

• Выберите свою схему — Последовательный режим — это самый простой тип схемы для светодиодных лент. Ток в цепи следует по одному маршруту. Соедините положительный конец одной светодиодной ленты с отрицательным концом следующей, и серия продолжится на обоих концах разветвителя светодиодной ленты. Подключите разветвитель к основному источнику электричества на стене.
• Подключение светодиодов — Подключайте анод первой полосы к катоду следующей, пока не закончатся полосы. Перед тем, как прикрепить полоску к штекеру для питания, подключите концы к гнездовому разъему 2,1 мм.
• Проверьте мощность — Перед подключением светодиодов проверьте номинальную мощность. Общее напряжение, необходимое для каждой полосы, включает количество требуемой мощности. Если розетка слишком сильная, ваши полоски могут быть неисправны.
• Размещение светодиодной ленты – 9 шт.0346 Чтобы облегчить подключение и уменьшить количество кабелей, расположите источник питания рядом с планками. Один источник питания предотвратит спутывание шнуров. Используйте ближайший источник питания. С более короткими соединениями у вас будет меньше шансов споткнуться.
• Проверка соединений — Осмотрите каждый узел и проверьте свои светодиодные ленты на наличие дефектов, которые могут вызвать проблемы с их конструкцией.
• Источник питания – Для обеспечения безопасного соединения используйте гнездовой разъем 2,1 мм и его аналог. Подключите женскую половину к мужской и посмотрите, загорятся ли ваши полоски.

Для лучшего понимания нажмите на ссылку здесь.

Самые популярные типы выключателей света

Существуют десятки различных типов выключателей и крышек выключателей .

Вот несколько самых популярных выключателей света:

Однополюсный выключатель

Посмотреть в галерее

Однополюсные выключатели являются наиболее распространенными. Работают от сети 120 В. У вас может быть такой переключатель в вашем доме.

Они предназначены для освещения, также могут отключать питание в определенной области.

Тумблер

В 1916 году Уильям Дж. Ньютон и Моррис Голдберг изобрели тумблер. Тумблер имеет небольшой металлический рычажок, который перемещается вверх и вниз.

Большинство типов выключателей света были вдохновлены этим выключателем. Хотя вы не увидите его часто, его можно найти в промышленных образцах.

Кулисный переключатель

Посмотреть в галерее

Кулисные переключатели безопасны благодаря тому, что они плоские и не заедают. В США кулисный выключатель света известен как декоративный выключатель.

Клавишные переключатели популярны в Европе. Они дешевы и просты в использовании.

Двухполюсный выключатель

Двухполюсные выключатели работают до 240 В, в отличие от однополюсных. Вы найдете их на крупной бытовой технике и на фабриках. Это более длинные цепи с несколькими огнями.

Combo SwitchView в галерее

Если вам нужна одна розетка, но у вас нет места для установки распределительной коробки и розетки, это решение. Это отличный дизайн, который сочетает в себе как переключатель, так и плагин в одной коробке.

Для комбинированного выключателя нужна одна вилка, как в ванной. Тем не менее, важно иметь выход GFCI.

Поворотный переключатель

См. в галерее

Поворотный переключатель регулирует яркость света. Большинство ламп только включаются и выключаются. Но поворотный переключатель позволяет свету иметь среднюю интенсивность вместо того, чтобы просто включаться и выключаться.

Кнопочный выключатель света

Посмотреть в галерее

Кнопочный выключатель света был старым выключателем света . В электронике широко распространены кнопочные регуляторы мощности, но ситуация меняется.

Кнопочный светильник можно использовать по-разному, например, для открытия автоматических дверей или включения питания в доме. Склады и предприятия любят их, потому что они незаметны.

Бесконтактный выключатель света

Бесконтактный выключатель света использует датчики для обнаружения движения. Они включают свет, когда кто-то входит в комнату, и могут выключить свет, когда люди уходят.

Если вы забыли выключить свет, то этот выключатель света, активируемый движением, для вас. Даже если вы не забудете, никогда не помешает сделать дополнительный шаг.

Установочные выключатели

Посмотреть в галерее

Это выключатель освещения типа , который не подключается к источнику света. У них есть кнопки, которые позволяют выбирать различные режимы или настройки. Вы найдете их на смарт-устройствах, где базовые настройки находятся на переключателе.

Некоторые переключатели имеют две кнопки, в то время как другие могут иметь пять вместе с циферблатами и ручками для управления ими.

Фотоэлектрический выключатель света

Фотоэлектрический выключатель света — это уникальный тип выключателя света, который определяет уровень освещенности в помещении. Лампы автоматически выключаются при наличии достаточного количества естественного света, что делает их обычным явлением на открытом воздухе.

Выключателями можно управлять вручную, но в большинстве случаев они хорошо справляются с определением времени захода солнца и включаются. Когда восходит солнце, они выключаются, экономя ваши деньги.

Выключатель света с хлопушкой

Выключатель света был популярен несколько десятилетий назад, но волшебство остается. Сегодня они не так популярны. Иногда они выключаются или включаются всякий раз, когда звук вызывает их реакцию. Если у вас тихий дом, трещотка идеальна.

Переключатель с подсветкой

Посмотреть в галерее

Если вы говорите о 50-х годах, обратите внимание на переключатели с подсветкой. В 50-х годах они были популярны, поскольку светодиодные фонари также были новинкой, а в выключателе света используются светодиоды для освещения в темноте.

Если вы боитесь темноты или плохо видите в темноте выключатель света, то это идеальный вариант. Сам выключатель загорается, поэтому вам не нужно искать выключатель, когда он выключен.

Австралийские кулисные выключатели

Посмотреть в галерее

Вы не увидите этот тип выключателей света в Америке, но они являются стандартом для Австралии и Океании в целом. Австралийский кулисный переключатель имеет несколько маленьких кулисных переключателей , обычно , довольно закругленных.

Они компактны и просты, поэтому прекрасно смотрятся в любом пространстве. Австралийский кулисный переключатель — отличный выбор, если вам нужно много источников света в одном месте, потому что на одной пластине может быть до шести кулис.

Антивандальный выключатель

Посмотреть в галерее

Да, это официальное название этого типа выключателя. Эти выключатели используются в светофорах и других общественных местах, к которым имеют доступ вандалы. Они разработаны так, что они почти непобедимы.

Антивандальные выключатели изготовлены из стали и даже хорошо замаскированы, чтобы не привлекать вандалов. В то время как столбы вокруг них могут быть повреждены и не устойчивы к пятнам, выключатель останется видимым.

Ртутный выключатель

Ртутные выключатели запрещены законом во многих штатах, поскольку они содержат ядовитую ртуть. Они созданы для того, чтобы молчать, никого не будить и никому не мешать.

Они используются для военных самолетов и других некоммерческих целей. Вы не найдете эти типы выключателей света в местном магазине товаров для дома, если только это не частный магазин.

Цепной выключатель

Посмотреть в галерее

Среди всех типов выключателей этот не выключатель, а альтернатива. Вы можете оставить все на своих местах и ​​не нуждаться в дополнительном выключателе шнура или проводах.

К фонарю прикреплена металлическая цепь, и вы дергаете ее, чтобы включать и выключать свет. Этот хорошо работает с для 10-футовых потолков.

Сенсорный переключатель

Посмотреть в галерее

Сенсорный переключатель является электронным и активируется при легком касании переключателя. Это работает как сенсорный кран, где вы должны касаться, а не поворачивать рычаг или управлять механизмом переключателя.

Отлично подходит для поддержания чистоты, когда вы можете коснуться выключателя гигиенической частью руки. Здесь нет переключателя, вместо этого это экран, который можно включать и выключать, что упрощает его очистку.

Интеллектуальный выключатель света

См. в галерее

Вы можете управлять интеллектуальными выключателями света с помощью смартфона, Alexa или других технологий. Это будущее выключателей света.

Это более простой и понятный способ управления интеллектуальными осветительными приборами. Если это не работает по Bluetooth, вы можете управлять им с большого расстояния.

Часто задаваемые вопросы (FAQ)FAQ

На каком расстоянии от двери должен находиться выключатель света?

В национальном законодательстве нет обязательных требований к расстоянию между выключателем света и дверной рамой. Тем не менее, существуют местные законы и законы штата, которые касаются этой проблемы, а также всех типов выключателей света.

Сколько стоит установить или переместить выключатель света?

Средняя стоимость перемещения коммутатора составляет от 100 до 200 долларов. Перед перемещением выключателя электрик прорежет отверстие там, где его не было. Это может потребовать ремонта гипсокартона или гипсокартона. Средняя стоимость коммутатора составляет от 10 до 20 долларов. В более красивых домах с передовыми технологиями работа может стоить 200 долларов за интеллектуальный переключатель или специальный диммер.

Сколько стоят диммеры?

Диммерные выключатели стоят от 10 до 35 долларов. Если вы хотите управлять яркостью из двух мест, вам понадобится трехпозиционный или четырехпозиционный переключатель. Диммеры также имеют более низкую номинальную мощность.

Должны ли все типы выключателей света соответствовать цвету стены?

Да, выключатели должны соответствовать стене. Вы можете покрасить пластины настенных выключателей в цвет вашей стены. Если вы живете с кем-то со слабым зрением, может быть хорошей идеей покрасить выключатели в яркие цвета.

Что такое линия и нагрузка на все типы выключателей света?

При подключении электрических устройств друг к другу линия относится к проводам, питающим ее от панели. Между тем, нагрузка относится к устройствам в той же цепи, которые являются нисходящими.

Типы выключателей света Заключение

Выключатель света продолжит свое развитие, адаптируясь к современному миру. Или, прежде чем вы это узнаете, они могут исчезнуть. По мере того, как зеленые технологии и строительство становятся стандартом, мы видим, как все типы выключателей света исчезают из домашних хозяйств. Таким образом, вы должны наслаждаться ими, пока вы можете.

Схема подключения 4-позиционного переключателя (несколько лампочек в формате PDF)

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: КАК ПАРТНЕР AMAZON, Я ЗАРАБАТЫВАЮ ОТ СООТВЕТСТВУЮЩИХ ПОКУПОК. ЭТОТ ПОСТ СОДЕРЖИТ ПАРТНЕРСКИЕ ССЫЛКИ, КОТОРЫЕ БУДУТ ВОЗНАГРАЖДАТЬ МНЕ ДЕНЕЖНО ИЛИ ИНЫМ ОБРАЗОМ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНИЯ СООТВЕТСТВУЮЩИХ ПОКУПОК. ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ МОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ.

Если вам нужно подключить несколько источников света в системе с 4-позиционным переключателем, их параллельное соединение должно помочь. Все, что вам нужно сделать, это подключить белую клемму к белому проводу, черную клемму к черному проводу, заземляющий провод к клемме заземления каждой лампочки.

Вот как должны выглядеть параллельно подключенные светильники (белый провод и клемма на этой схеме синий цвет ):

В этой статье я расскажу ТОЛЬКО как подключить 4-позиционный выключатель с несколькими огнями . Если вы хотите увидеть некоторые схемы 4-позиционного переключателя с одним светом, не стесняйтесь читать эту статью.

Вот несколько схем подключения:

В этой установке мы подключаем живой (черный) провод , идущий от общей клеммы второго трехпозиционного переключателя к клемме черный первой лампочки. Тот же самый провод идет к черному контакту второй лампы, и вы используете больше ламп, подключите его к ним.

После этого подключите провод нейтральный (белый) (который идет непосредственно от источника) к выводу нейтральный (белый) первой лампочки. Подсоедините тот же провод ко второй лампочке и, если их больше, подключите к их 9 лампочкам.0345 нейтральные клеммы , а также.

Повторите тот же процесс с проводом заземления (или зеленым) . Подключите его к клемме заземления первой лампочки, затем ко второй лампочке и так далее. В некоторых случаях (при отсутствии клеммы заземления) провод заземления подключается к самому светильнику.

Вот электрические схемы:

Вот PDF-файлы (схемы и проводка), которые вы можете скачать для более подробного просмотра.

В этом примере возможны три случая:

1. Сначала питание подается на 3-контактный коммутатор
2. Сначала подается питание на 4-контактный коммутатор
3. Питание и свет поступают на тот же коммутатор

   6

   6

1. Сначала питание поступает на 3-позиционный переключатель (с несколькими индикаторами).

В этой конфигурации просто добавьте еще одну лампочку и подключите все провода, которые подключены к первой лампочке, к соответствующим клеммам второй лампочки.

Все добавляемые светильники должны быть подключены параллельно к предыдущему светильнику. Мы можем использовать кабель 14-2 для подключения первого источника света ко второму источнику света и так далее.

Вот схемы:

А это версия в формате PDF (схема и проводка).

2. Сначала питание поступает на 4-позиционный переключатель (с несколькими индикаторами).

Вот схема, когда сначала питание поступает на 4-позиционный переключатель с несколькими индикаторами:

Вот версия этой установки в формате PDF (схема и проводка).

3. Питание и свет к одному и тому же выключателю с несколькими источниками света.

В этом случае, в дополнение к предыдущему рисунку (питание и свет к одному выключателю с одним светом), есть кабель 14-2, который используется для питания второго света. Подключение ко второй лампочке такое же.

Живой (черный) 9Провод 0346 подключается к черной клемме второй фары, а нейтральный (белый) провод к нейтральной клемме второй фары. Конечно, провод заземления таким же образом подключается к клемме заземления второго фонаря.

Вы можете увеличить количество источников света в этой установке, подключив их параллельно, как описано выше. Вот схемы:

Вот версия этой схемы проводки в формате PDF, чтобы дать вам лучшее представление (схемы и проводка). Также все файлы PDF с приведенными выше схемами можно скачать здесь.

Теперь давайте сделаем ваш дом максимально комфортным! Я упоминал, что интеллектуальные переключатели — это то, без чего вы не сможете жить, как только попробуете?

Представьте, что вы только что легли спать и где-то забыли выключить свет! А теперь сделайте глубокий вдох, достаньте телефон и нажмите кнопку! Сделанный!

Это также хороший инструмент, чтобы проверить, не оставили ли члены вашей семьи включенным свет в своих шкафах 🤔…

Нажмите на белую кнопку выше, чтобы найти своего электрика!

---

Метки: Константин

Как добавить свет (сделай сам)

Сделайте так, чтобы существующий выключатель выполнял двойную функцию, добавив еще один светильник.

Введение

Возможна установка другого светильника с питанием от существующего выключателя, если распределительная коробка содержит нейтральную линию. Вот что нужно искать и как установить новые связи.

Tools Required

• 4-in-1 screwdriver
• Cordless drill
• Drywall saw
• Electrical tape
• Hammer
• Needle-nose pliers
• Non-contact voltage tester
• Utility knife
• Wire stripper/ нож

Необходимые материалы

• Двойной выключатель
• Электрический кабель
• Ремень для крепления
• Круглый ящик для переделки
• Бра
• Проволочные гайки

Семейный мастер на все руки

Ваша ванная плохо освещена? У вас есть прихожая, в которой нужно больше света? Вот как установить настенный светильник прямо над выключателем.

Этот проект требует понимания схемы подключения коммутатора и нескольких основных инструментов. Вам понадобится бесконтактный детектор напряжения, инструмент для зачистки проводов, отвертка и пила для гипсокартона. Затем с помощью наших инструкций и нескольких часов работы вы сможете добавить бра в любую комнату, где есть соответствующий выключатель.

Не все электрические коробки с выключателем света содержат необходимые заземляющие, горячие и нейтральные проводники. Чтобы выяснить это, сначала отключите питание выключателя на главном электрическом щите. Затем снимите крышку переключателя и поднесите бесконтактный детектор напряжения к проводам, прикрепленным к переключателю. Это необходимо для того, чтобы убедиться, что питание отключено, прежде чем вы отвинтите винты и вытащите переключатель из коробки.

Чтобы найти нужную нейтраль, найдите два или более белых провода, соединенных разъемом. Если единственный белый провод, входящий в коробку, подключен к выключателю, то нейтрали нет и запитать бра от этой коробки нельзя. Если проводка вашего выключателя отличается от того, что мы показываем здесь, и вы не понимаете, как она подключена, соберите все обратно и откажитесь от проекта или вызовите лицензированного электрика.

Есть еще один важный тест, который вы должны выполнить при включенном питании. При выключенном выключателе освещения поднесите бесконтактный детектор напряжения к каждому из проводов, подключенных к выключателю. Обратите внимание, какой провод заставляет тестер загораться. Это горячий провод, который вы подключите к «горячей» стороне нового двойного переключателя. Если вы добавляете отдельный одиночный переключатель, этот провод вы будете использовать для питания обоих переключателей. Теперь выключите питание выключателем на главном электрическом щите. Вернувшись к распределительной коробке, проверьте еще раз, чтобы убедиться, что питание отключено, и пометьте горячий провод черной изолентой.

Наконец, выполните простой расчет, чтобы увидеть, достаточно ли большой существующий распределительный щит, чтобы принять больше проводов.

После того, как вы определили, что существующая распределительная коробка будет работать для питания нового светильника, пришло время купить бра и приобрести ремонтную коробку, кабель и электрические разъемы, которые вам понадобятся. Сначала выберите приспособление. Затем выберите прямоугольную или круглую коробку для реконструкции, достаточно маленькую, чтобы ее можно было закрыть навесом светильника. Вам понадобится достаточно кабеля, чтобы добраться от коммутатора до коробки, плюс около 3 футов. Подберите кабель 14-2 или 12-2 к имеющемуся калибру провода. Проволока четырнадцатого калибра имеет толщину десятицентовой монеты, а проволока 12-го калибра — толщину пятицентовой монеты.

Вырежьте отверстие и проложите трос.

Найдите шпильки. Затем приложите приспособление к стене где-то между стойками, чтобы определить наилучшее место, и слегка отметьте верх и низ навеса карандашом. Отцентрируйте коробку для реконструкции по отметкам и тщательно отметьте вырез коробки, отмечая пазы, необходимые для зажимов и других выступов. Вырежьте отверстие ( Фото 2 ). Затем пробейте одно из отверстий в верхней части распределительной коробки и протолкните кабель вверх к отверстию ( Фото 3 и 4 ). Подготовьте коробку для ремоделирования к монтажу, зачистив около 12 дюймов. оболочки от кабеля и проталкивания его в коробку через одну из точек ввода кабеля сзади. Убедитесь, что по крайней мере 1/4 дюйма. обшивки видно внутри коробки. Оставьте немного провисания кабеля внутри стены, чтобы обеспечить некоторую свободу действий при подключении коммутатора ( Фото 5 ). Затем вставьте коробку для ремоделирования в отверстие и затяните зажимы.

Подключение светильника и выключателя

Фото 6 и На рис. A показано, как подключить светильник. Начните с крепления ремня крепления к коробке. Зачистите концы проводов и подсоедините их к светильнику.

У выключателя отрежьте кабель длиной около 12 дюймов. за пределами коробки. Снимите 8 дюймов оболочки с проводов и протолкните кабель через выбивное отверстие, оставив 1/4 дюйма. или больше обшивки, видимой внутри коробки. Обрежьте черный и белый провода до той же длины, что и провода, к которым они будут подключаться.
