Обзор зарядного устройства IMAX B6 mini

IMAX B6 mini — это универсальное зарядное устройство для различных типов аккумуляторов и батарей. Оно обладает следующими ключевыми характеристиками:

• Поддерживает зарядку Li-ion, Li-Po, LiFe, LiHV, NiCd, NiMH, Pb аккумуляторов
• Максимальный ток заряда — 6А
• Максимальный ток разряда — 2А
• Мощность — 60 Вт
• Встроенный балансир для литиевых аккумуляторов
• ЖК-дисплей и 4 кнопки управления
• Возможность подключения к компьютеру через USB

Благодаря компактным размерам (102x84x29 мм) и широкому функционалу, IMAX B6 mini пользуется большой популярностью среди моделистов и радиолюбителей. Давайте разберемся, как правильно использовать это устройство.

Подготовка IMAX B6 mini к работе

Перед началом использования зарядного устройства необходимо выполнить несколько подготовительных шагов:

1. Подключить блок питания. IMAX B6 mini работает от постоянного напряжения 11-18В. Можно использовать специальный адаптер или автомобильный аккумулятор.
2. Установить программное обеспечение на компьютер. Скачайте и установите программу ChargerMaster с официального сайта производителя.
3. Выполнить калибровку вольтметра (если требуется). Об этом будет рассказано ниже.
4. Обновить прошивку до последней версии. Актуальная прошивка повышает стабильность работы.

После этих подготовительных действий IMAX B6 mini готов к использованию.

Основные режимы работы IMAX B6 mini

Зарядное устройство имеет несколько основных режимов работы:

• Charge (Зарядка) — стандартный режим зарядки аккумуляторов постоянным током до достижения порогового напряжения.
• Discharge (Разрядка) — разрядка аккумулятора до установленного минимального напряжения.
• Storage (Хранение) — подготовка литиевых аккумуляторов к длительному хранению путем зарядки/разрядки до оптимального уровня.
• Balance (Балансировка) — выравнивание напряжения на отдельных ячейках литиевых батарей.
• Cycle (Цикл) — последовательное выполнение заданного количества циклов заряд-разряд.

Выбор режима осуществляется кнопками на панели устройства. Для каждого типа аккумуляторов доступны свои режимы работы.

Как заряжать аккумуляторы с помощью IMAX B6 mini

Процесс зарядки аккумулятора с помощью IMAX B6 mini включает следующие шаги:

1. Подключите аккумулятор к соответствующему разъему зарядного устройства. Для литиевых батарей также подключите балансировочный разъем.
2. Кнопками выберите тип аккумулятора (Li-Po, NiMH и т.д.).
3. Выберите режим «Charge» (Зарядка).
4. Установите ток заряда. Рекомендуется использовать ток не более 1С (т.е. равный емкости аккумулятора).
5. Запустите процесс зарядки длительным нажатием кнопки START.
6. Дождитесь окончания зарядки. Устройство подаст звуковой сигнал.

В процессе зарядки на дисплее отображается текущее напряжение, ток, время и переданная емкость. Зарядка автоматически прекращается при достижении полной емкости аккумулятора.

Меры безопасности при использовании IMAX B6 mini

При работе с зарядным устройством IMAX B6 mini необходимо соблюдать следующие меры безопасности:

• Не оставляйте работающее устройство без присмотра.
• Используйте устройство вдали от легковоспламеняющихся предметов.
• Не допускайте короткого замыкания контактов аккумулятора и зарядного устройства.
• Не заряжайте поврежденные или вздувшиеся аккумуляторы.
• Соблюдайте полярность при подключении аккумуляторов.
• Не превышайте максимально допустимый ток заряда для аккумулятора.

Соблюдение этих простых правил позволит избежать опасных ситуаций при использовании зарядного устройства.

Калибровка вольтметра IMAX B6 mini

Для точных измерений напряжения может потребоваться калибровка встроенного вольтметра IMAX B6 mini. Процедура калибровки выполняется следующим образом:

1. Подключите полностью заряженную литиевую батарею (6S) к балансировочному разъему.
2. Войдите в меню «Batt Meter» и удерживайте кнопку ENTER в течение 3 секунд.
3. На дисплее отобразится напряжение каждой ячейки. Мигающее значение можно корректировать.
4. Измерьте напряжение ячейки точным мультиметром и скорректируйте значение кнопками +/-.
5. Повторите для всех ячеек и выйдите из режима калибровки, удерживая ENTER.

Рекомендуется выполнять калибровку не реже одного раза в год для поддержания точности измерений.

Обновление прошивки IMAX B6 mini

Периодическое обновление прошивки позволяет устранить возможные ошибки и расширить функционал устройства. Для обновления выполните следующие действия:

1. Скачайте последнюю версию прошивки с официального сайта производителя.
2. Подключите IMAX B6 mini к компьютеру через USB-кабель.
3. Запустите программу обновления прошивки.
4. Следуйте инструкциям программы для установки новой версии.
5. После завершения обновления перезагрузите зарядное устройство.

Важно не прерывать процесс обновления во избежание повреждения устройства. Рекомендуется обновлять прошивку только при наличии стабильного электропитания.

Частые ошибки при использовании IMAX B6 mini

При работе с IMAX B6 mini пользователи иногда сталкиваются со следующими ошибками:

• CONNECTION BREAK — проверьте надежность подключения аккумулятора
• CELL ERROR — неправильное количество ячеек литиевого аккумулятора
• BATTERY CHECK — слишком высокое или низкое напряжение аккумулятора
• OVER TEMPERATURE — перегрев устройства, дайте ему остыть
• CONTROL FAILURE — внутренняя ошибка, требуется перезагрузка

В большинстве случаев ошибки устраняются проверкой подключения и перезагрузкой устройства. При повторении проблемы обратитесь в сервисный центр.

Полезные советы по использованию IMAX B6 mini

Для максимально эффективного использования IMAX B6 mini рекомендуется следовать этим советам:

• Всегда проверяйте тип и параметры аккумулятора перед зарядкой
• Используйте режим балансировки для литиевых аккумуляторов
• Не превышайте рекомендованный производителем ток заряда
• Периодически проводите циклы разряд-заряд для восстановления емкости
• Храните литиевые аккумуляторы в режиме Storage при 3.8В на ячейку
• Используйте качественные соединительные провода и разъемы

Соблюдение этих рекомендаций позволит продлить срок службы ваших аккумуляторов и повысить безопасность процесса зарядки.

инструкция на русском языке, калибровка

Автор Акум Эксперт На чтение 10 мин Просмотров 2.3к. Опубликовано 30.05.2022 Обновлено 24.01.2023

Каждый, кто занимается аккумуляторами и аккумуляторными батареями, имеет в своей лаборатории специальное оборудование для обслуживания и тестирования химических источников тока. Одним из таких приборов является универсальное испытательно-зарядное устройство Skyrc Imax b6 mini. О нем и пойдет речь в статье.

Содержание

1. Внешний вид и комплектация
2. Как отличить оригинал от подделки
3. Внутренности
4. Характеристики и возможности
5. Как использовать и что для этого нужно
6. Как откалибровать
7. Как обновить прошивку
8. Таблица сравнения с другими версиями аймакса
9. Русская инструкция
10. Подведем итоги

Внешний вид и комплектация

Несмотря на большую мощность (60 Вт), прибор компактный – всего 102 x 84 x 29 мм.  На лицевой панели расположены органы управления. Их немного – 4 многофункциональные кнопки и информативный ЖК-дисплей.

Imax b6 mini легко умещается на ладони

На правой боковой стенке мы видим силовые гнезда типа «тюльпан» для подключения заряжаемого аккумулятора и балансировочные разъемы, которые могут пригодиться для зарядки батареи из нескольких литиевых аккумуляторов (2-6 шт.).

Правая боковая стенка

На левой боковой стенке размещен порт microUSB для подключения к ПК, рядом – гнездо для внешнего термодатчика. Здесь же расположен разъем для подключения внешнего блока питания (внутреннего устройство не имеет) и вентиляционные отверстия вентилятора принудительного охлаждения.

Этот же USB-порт служит для подключения модуля Wi-Fi, который позволит управлять устройством при помощи смартфона (iOS, Android) с установленным бесплатным приложением.

Левая боковая стенка

Задняя стенка свободна. На нижней установлены резиновые ножки, и если прибор оригинальный – голографическая наклейка.

Нижняя стенка «аймакса»

В комплект кроме испытательно-зарядного устройства входит набор кабелей для подключения батарей и аккумуляторов разного типа плюс кабель с «крокодилами» для подключения 12-вольтовой батареи в качестве БП (на фото в центре). Еще, конечно, инструкция по эксплуатации, но на английском языке.

В комплекте идут кабели для подключения аккумуляторов разных типов

В оригинальной комплектации блок питания, термодатчик и модуль Wi-Fi отсутствуют. Их придется докупить отдельно.

Как отличить оригинал от подделки

Отличить оригинал от подделки несложно. Прежде всего, это голографическая наклейка, на которой размещен проверочный код, покрытый защитной краской.

Imax b6 mini оригинал имеет на днище голографическую наклейку с защитным кодом

Одно ее присутствие говорит о том, что, скорее всего, ваше устройство оригинальное. Окончательно убедиться в этом поможет страница проверки на сайте производителя. Стираем защитное покрытие с наклейки, заходим на страницу проверки, вводим серийный номер, код проверки и выясняем, оригинал ли у нас в руках.

Производитель подтвердил – изделие оригинальное

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Проверить оригинальность прибора можно лишь один раз. Повторный ввод номера и кода вызовет ошибку с соответствующим сообщением. Это защита от копирования кода с оригинального устройства на подделки.

Второй раз такой номер не пройдет

Внутренности

Зарядное устройство выполнено в металлическом ударопрочном корпусе, который собирается при помощи всего восьми винтов. Отворачиваем винты, снимаем боковые, а затем и верхнюю стенку. Добираемся до платы. Она крепится на четырех винтах. Отворачиваем, снимаем.

Корпус разобранного Imax b6 mini

На верхней стороне платы мы видим впаянный намертво дисплей, для контроля токов заряда/разряда служат мощные токоизмерительные резисторы и шунт. Кнопки простенькие, но монтаж качественный.

Лицевая сторона платы

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Единственное, вызывает легкое недоумение то, что силовые ключи не закреплены на радиаторе, а просто прижимаются к нему через толстые, пусть и термопроводящие прокладки за счет платы, да еще и без термопасты.

Транзисторы просто прижимаются к днищу-радиатору за счет платы

Характеристики и возможности

Для начала познакомимся с основными электрическими характеристиками устройства и его функционалом.

Спецификация Imax b6 mini:

• Поддерживаемые типы аккумуляторов – Li-ion, Li-Po, LiFe, LiHV, NiCd, NiMH, Pb (Gel, Amg).
• Напряжение питания, В – 11-18 DC.
• Ток заряда, А – 0.1-6.
• Ток разрядки, А – 0.1-2.
• Емкость заряжаемых батарей, А*ч – 0.1-50.
• Балансировочные разъемы – 2S – 6S.
• Балансировочный ток, мА – 200.
• Ограничение времени заряда, мин – 1-720.
• Напряжение отсечки зарядки, В/ячейка:
  • Li-Po – 4.18-4.25;
  • Li-Ion – 4.08-4. 2;
  • LiFe – 3.58-3.7;
  • LiHV – 4.25-4.35;
  • Pb – 2-20;
  • NiMH/NiCd – дельта пик-детектор (5-15 мВ/ячейка).
• Напряжение отсечки разряда, В/ячейка:
  • NiMH/NiCd – 0.1-1.1;
  • Li-Po – 3.0-3.3;
  • Li-Ion – 2.9—3.2;
  • LiFe – 2.6-2.9;
  • LiHV – 3.1-3.4;
  • Pb – 1.8.
• Количество ячеек:
  • Li-Po/Li-Ion/LiFe/LiHV – 1-6;
  • NiMH/NiCd – 1-15;
  • Pb – 1-10.
• Количество сохраняемых сценариев – 10.
• Метод зарядки:
  • литиевые и свинцовые – CC/VC;
  • никелевые – Delta-peak.
• Выносной датчик температуры – опция.
• Связь с ПК – USB.
• Связь со смартфоном – Wi-Fi (опция).
• Дисплей – ЖК с подсветкой.
• Материал корпуса – металл.
• Габариты, мм – 102 x 84 x 29.
• Вес, г – 233.

Функции, поддерживаемые Skyrc Imax b6 mini:

• Зарядка аккумуляторов и батарей по заводскому алгоритму или сценарию пользователя.
• Разрядка аккумуляторов и батарей.
• Создание сценариев пользователя.
• Балансировка ячеек.
• Контроль состояния батареи в процессе заряда/разряда с аварийной остановкой процесса при выходе параметров за установленные пределы.
• Контроль состояния каждой ячейки с аварийной остановкой процесса при выходе параметров любой ячейки за установленные пределы.
• Измерение внутреннего сопротивления батареи и каждой ячейки.
• Оценка реальной электрической емкости.
• Подсчет количества выданной энергии.
• Быстрая зарядка, зарядка для хранения.
• Режим Re-peak для аккумуляторов NiMH/NiCd.
• Методика Delta-peak для аккумуляторов NiMH/NiCd.
• Циклическая зарядка/разрядка.
• Автоматическое ограничение по времени зарядки и отданной энергии.
• Настройка, управление и контроль работы ЗУ с компьютера или смартфона.

Как использовать и что для этого нужно

Чтобы применять прибор, необходимо докупить блок питания с постоянным выходным напряжением 11-18 В, способный обеспечить мощность, которая понадобится для зарядки (максимум 60 Вт, ток до 6 А). Его несложно найти на Алиэкспресс, но если вы не собираетесь работать с большими токами и напряжениями, можно обойтись БП от ноутбука или любым другим подходящим (и даже нестабилизированным).

Такой БП можно приобрести на Алиэкспресс

Для контроля температуры заряжаемого аккумулятора необходимо докупить термодатчик.

Выносной термодатчик для Imax b6 mini

Для работы с ПК понадобится кабель USB-A/microUSB, а для управления устройством со смартфона – модуль Wi-Fi, за который надо доплатить. Подробнее о нём вы можете узнать из видеообзора ниже.

Модуль для беспроводной связи Imax b6 mini со смартфоном

В качестве блока питания можно использовать 12-вольтовый аккумулятор, к примеру, автомобильный. Для его подключения в комплекте есть соответствующий кабель с зажимами «крокодил».

Управление устройством производится при помощи четырех кнопок:

• BATT/PROG Stop – остановить прогресс и вернуться к предыдущему шагу/экрану.
• DEC – пройти через меню и уменьшить значение параметра.
• INC – пройти через меню и увеличить значение параметра.
• ENTER/START – ввод параметра или вызов параметра из памяти.

Работа с прибором выполняется по следующему алгоритму:

1. Подключение к источнику питания.
2. Подключение батареи (для литиевых дополнительно к соответствующему балансировочному разъему).
3. Выбор типа аккумулятора.
4. Выбор режима.
5. Установка параметров режима.
6. Старт созданной программы.

В приборе прошит готовый набор программ для разных типов аккумуляторов и батарей:

В процессе выполнения той или иной программы вы можете получать в режиме реального времени следующую информацию, которая будет отображаться на экране:

• Тип батареи, количество ячеек, ток заряда, напряжение батареи и ячеек, время зарядки, количество полученной энергии.
• Уровень заряда в процентах.
• Входное напряжение.
• Температура ЗУ.
• Температура на выносном термодатчике.
• Заданный порог температуры, времени, емкости, напряжения, при которых процесс останавливается.
• Сообщение об окончании выполнения программы.

Более подробную и наглядную информацию, расширенное управление и гибкие настройки можно получить с помощью подключения к ПК или смартфону. В первом случае на ПК необходимо установить бесплатную программу Charge Master, во втором – докупить модуль Wi-Fi и установить бесплатное приложение на смартфон.

Как откалибровать

Если встроенный в Imax вольтметр неверно измеряет напряжение, то его можно откалибровать. Для этого вам понадобится образцовый вольтметр и 6 литиевых аккумуляторов любой емкости и хотя бы частично заряженных. Для этого:

1. Составляем из аккумуляторов батарею 6S, подключаем ее к соответствующему балансировочному разъему и подаем на прибор питание.
2. Заходим в меню Batt Metr. На дисплее появится напряжение всех ячеек.
3. Переходим в режим калибровки. Для этого удерживаем кнопку Enter в течение 6 секунд. В этом режиме показания одной из ячеек будут мигать.
4. Измеряем напряжение на этой ячейке образцовым вольтметром. Если оно отличается от отображаемого прибором, производим корректировку кнопками DEC и INC.

   Показания ЗУ расходятся с показаниями образцового вольтметра на 13 сотых вольта – нужна корректрировка

5. Клавишей Enter переходим к следующей ячейке и повторяем пункт 4.
6. Выходим из режима корректировки, нажав и удерживая клавишу Enter в течение 6 секунд.

Возможность калибровки встроенного вольтметра появилась в прошивке 1.14. В более ранних версиях ПО её нет.

Как обновить прошивку

1. Скачать на ПК и разархивировать версию прошивки 1.14.

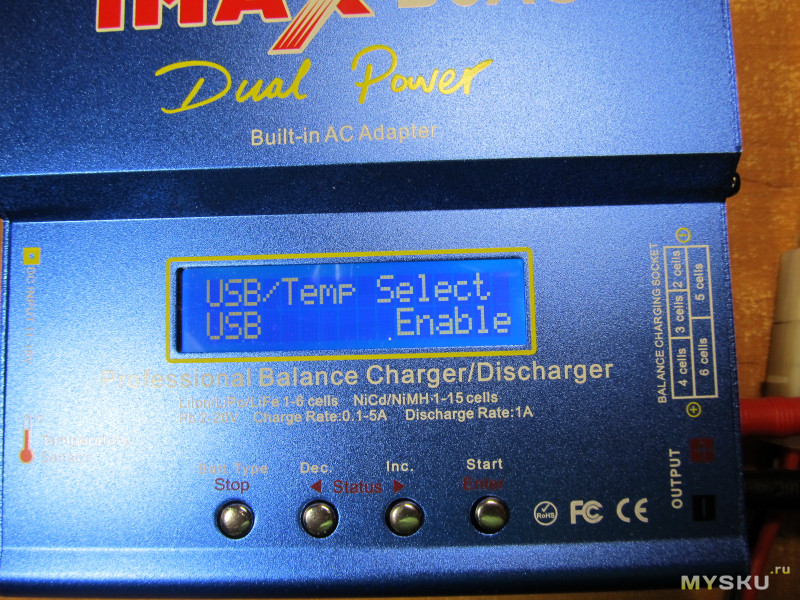

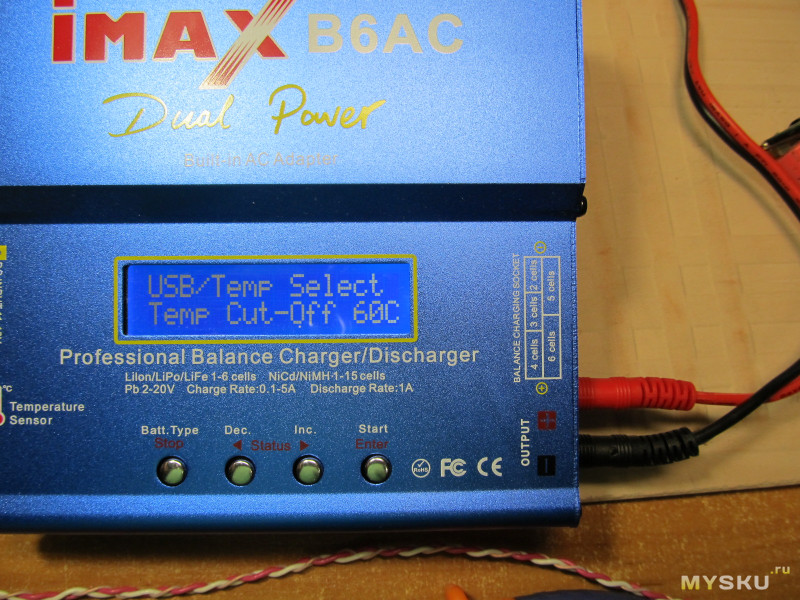

2. Удерживая кнопку Enter на аймаксе, подключаем его USB кабелем к ПК. На аймаксе загорится “чёрный экран”, то есть включится подсветка дисплея, а все его сегменты станут тёмными.
3. Отпускаем кнопку и переходим к следующему шагу. В некоторых инструкциях предлагают подключить к imax питание “для подстраховки”, НО ДЕЛАТЬ ЭТО НЕ ОБЯЗАТЕЛЬНО!
4. Запускаем файл из скачанного архива и нажимаем в открывшемся окошке на единственную кнопку Upgrade.
5. Ждём около 5 секунд. В полях для текста появится надпись Some data send, please wait – и Searching device. После этого Searching device сменится на Process count. Когда проценты дойдут до 100, первая надпись изменится на Upgrade Succesfully, а на экране аймакса появится надпись DC IN TOO LOW.

Далее можно использовать прибор, но если у вас возникают проблемы, в некоторых источниках рекомендуют после обновления прошивки произвести сброс устройства через меню Load Factory Reset.

Таблица сравнения с другими версиями аймакса

Сегодня Skyrc Imax b6 mini является последней моделью линейки универсальных зарядных устройств. Функционал B6 mini отличается от предыдущих версий. Для удобства все различия мы представили в виде таблицы.

Отличия модели Imax b6 mini от предыдущих версий

Функция	Модель
	imax b6 mini	imax b6	imax b6AC	imax b6 V2	imax b6AC V2
Установка конечного напряжения заряда	+	–
Зарядка	до 6 А	до 5 А
Разрядка	до 2 А	до 1 А
Балансировка ячеек (для литиевых АКБ)	+
Режим быстрой зарядки и хранения	+
Ограничение по времени заряда и количеству отданной энергии	+
Контроль температуры батареи	внешний датчик докупается
Контроль величины входного DC питания	–	+
Создание сценариев	до 10	до 5
Многофункциональный дисплей	+
Работа со смартфоном по Wi-Fi	модуль докупается	–		модуль докупается
Работа с ПК	+	–		+	+
Питание от сети 220 В АС	–	–	+	–	+
Поддерживаемый тип батарей	Li-ion, Li-Po, LiFe, LiHV, NiCd, NiMH, PbGel, Amg	Li-ion, Li-Po, LiFe, NiCd, NiMH, PbAcid
Циклическая зарядка/разрядка	до 5 циклов
Измерение внутреннего сопротивления батареи и ячеек	+	–
Методика Delta-peak	+

Русская инструкция

Прибор сложный, и освоить его «методом тыка» не получится. Но, как отмечалось выше, русскоязычная инструкция по эксплуатации в комплект не входит. Её предлагается скачать, перейдя по ссылке:

Инструкция по использованию универсального испытательно-зарядного устройства Skyrc Imax b6 mini на русском языке

Подведем итоги

Прибор неплохой и полезный. Возможно, некоторые функции (к примеру, управление через смартфон) – скорее дань моде, чем необходимость, но в целом ничего лишнего. Единственное, можно было бы упростить управление, добавив несколько кнопок. И есть небольшие недочеты в конструкции (куда без них). В целом, повторимся, прибор достойный и заслуживающий внимания.

Сейчас читают:

Зарядное устройство IMAX B6

Содержание

• 1 Что это такое
  • 1.1 Оптимизированное операционное программное обеспечение
  • 1.2 Внутренний независимый литиевый аккумуляторный балансировщик
  • 1.3 Максимальный уровень безопасности
  • 1.4 Балансировка отдельных элементов разряда батареи
  • 1. 5 IMax B6 адаптируется к различным типам литиевых батарей
  • 1.6 Быстрый и накопительный режимы работы литиевой батареи
  • 1.7 Предел тока автоматической зарядки
  • 1.8 Температурный порог
  • 1.9 Время зарядки
  • 1.10 Хранение данных
  • 1.11 Циклическая зарядка и разрядка
  • 1.12 Технические характеристики
  • 1.13 Обзор IMax Mini B6
• 2 Как пользоваться IMax b6
  • 2.1 Зарядка IMax b6
  • 2.2 Разрядка IMax B6
• 3 Достоинства
• 4 Недостатки
• 5 Как выбрать

Среди зарядных устройств наиболее популярным и востребованным считается Imax B6. Этот универсальный аппарат позволит быстро заряжать и разряжать большинство типов аккумуляторов и батарей. В статье рассказывается, что это такое, указаны технические характеристики, как использовать, отмечены достоинства и недостатки и как правильно выбрать продукцию.

Что это такое

Зарядное устройство IMax B6 предназначено для разных видов аккумуляторов – NiMH, Ni-Cd, Li-ion, LiPo, а также LiFe и др. На корпусе имеется голограмма со специальным покрытием, которое обеспечивает защиту. Под покрытием находится код. Он необходим для проверки подлинности аппарата. Проверить это можно, введя код на официальном сайте. В случае неполадки при помощи зарядника IMax B6 можно произвести замену аккумулятора NiMH (никилевый).

В основном зарядное устройство применяется для LiPo (литий-полимерными). Сбоку есть в наличии набор разъемов для подключения. Для датчика температуры имеется отдельный разъём с целью остановить зарядку в случае перегрева аккумулятора. Более того, к данному разъёму через переходник можно подключить персональный компьютер для создания графика зарядки или разрядки.

Оптимизированное операционное программное обеспечение

У IMax B6 есть функция AUTO. Она позволяет контролировать скорость зарядки и разрядки. Для литиевых батарей такая опция может предотвратить внезапную перезарядку, что нередко приводит к взрыву из-за неверной инсталляции скорости зарядки. Эта функция автоматически отключит цепь и включит сигнал при возникновении неисправности. Все режимы работы устройства регулируются при помощи двусторонней связи между зарядным устройством и аккумулятором. Это сделано для максимальной безопасности. Любые настройки могут быть изменены.

Внутренний независимый литиевый аккумуляторный балансировщик

В IMax B6 применяется балансировщик напряжения на отдельных элементах. Тут нет нужды подключать внешний балансировщик для баланса во время зарядки.

Максимальный уровень безопасности

Чувствительность к дельта-пику. Это значит, что в устройстве предусмотрена Программа автоматического прекращения зарядки. Она базируется на принципе определения дельта-пика напряжения. Когда напряжение батареи превысит допустимый порог, процесс прекращается автоматически.

Балансировка отдельных элементов разряда батареи

Во время зарядки, к примеру, аккумулятор eXtreme 605 может контролировать и балансировать каждый элемент батареи в отдельности. Если будет обнаружена ошибка, то появится сообщение и зарядное устройство завершит процесс автоматически, в случае, если напряжение какой-либо одной ячейки будет ненормальным.

IMax B6 адаптируется к различным типам литиевых батарей

Аппарат хорошо приспособлен для работы с такими батареями, как Li-ion, LiPo и новая серия батарей LiFe.

Быстрый и накопительный режимы работы литиевой батареи

Есть несколько способов зарядки литиевых батарей. «Быстрая» зарядка сокращает время самого зарядного процесса, тогда как «накопительная зарядка» может контролировать конечное напряжение батареи. Последний способ самый оптимальный для длительного использования, так как удлиняет срок службы.

Предел тока автоматической зарядки

Есть возможность установить верхний предел допустимого зарядного тока для NiCD или NiMH. Это особенно полезно для NiMH с низким электрическим импедансом (электрическое сопротивление) и емкостью в режиме зарядки AUTO.

Температурный порог

Внутренняя химическая реакция батареи может вызвать повышение температуры во время процесса зарядки. Если достигнут допустимый температурный предел (установлен пользователем), зарядка прекратится автоматически. Эта опция доступна при подключении дополнительного температурного зонда, который обычно не входит в комплект устройства. Его нужно приобретать отдельно.

Время зарядки

Есть возможность устанавливать максимальное время зарядки. Если время зарядки превысило порог, процесс останавливается автоматически.

Хранение данных

Устройство обладает функцией хранения данные от десяти различных видов батарей. Пользователь может установить параметры зарядки и разрядки для конкретного типа батареи и активировать эти параметры без нужды дополнительного программирования.

Циклическая зарядка и разрядка

Батареи могут быть использованы для зарядки и разрядки на протяжении 5 циклов.

Технические характеристики

• Размеры: 133x87x33 мм.
• Рабочее напряжение: 11-18 В.
• Мощность цепи: 50 Вт.
• Максимум. Мощность разряда 5 Вт.
• Допустимый ток зарядки: 0.1-5.0 А.
• Допустимый ток разрядки: 0.1-1.0 А.
• Количество ячеек для никель-кадмиевых аккумуляторов и/или батарей: 1-15.
• Количество ячеек для литий-ионных аккумуляторов и/или батарей: 1-6.

Обзор IMax Mini B6

Подключение устройства через внешний порт подключения компьютера идет через кабель USB. Это даёт возможность управлять зарядкой через компьютер, устанавливать и анализировать график зарядки или разрядки. Для этого есть специальное ПО у IMax B6 Mini – SkyRC Charge Master.

Более того, к устройству можно подключить внешний Wi-Fi модуль под аналогичным названием SkyRC, который покупается отдельно. Благодаря этому устройством можно управлять через смартфон.

Также благодаря встроенной памяти у IMax B6 Mini есть настройки заряда и разряда батареи. Это позволяет сохранять до 10 разных настроек, что избавляет от постоянной настройки параметров зарядки.

Несмотря на видимые плюсы, у некоторых некачественных IMax B6 Mini калибровка напряжения и тока (самостоятельная) отсутствует и изменить это нельзя.

Как пользоваться IMax b6

• Включённое зарядное устройство ни в коем случае не должно оставаться без внимания.
• Устройство надо размещать подальше от влаги, пыли, вибрации, тёплых зон, прямых солнечных лучей.
• Входное номинальное напряжение постоянного тока не должно превышать 11-18 В. Для переменного тока – от 110 до 240 В.
• Чтобы не случилось короткое замыкание между зарядными проводами надо, прежде всего, подключать провода к аппарату и лишь потом к батарее.
• Во время отсоединения проводов важно соблюдать обратную последовательность.

 Нельзя заряжать или разряжать такие разновидности батарей:

• Повреждённые и неработающие.
• Из различных видов ячеек (в том числе и разные изготовители).
• Полностью заряженную или слегка разряженную.
• Не заряжаемые батареи (вероятность взрыва).
• Имеющие иные приемы зарядки, которые отличаются от NiCd, NiMh, LiPo или Gel (Pb, Lead acid)
• Оснащённые системой заряда с микропроцессором или конструкцией защиты.
• Установленные на модели и электрически подключенные к другим составляющим модели.

Перед тем, как заряжать IMAX B6, нужно убедиться:

• Установлена ли соответствующая программа для батареи.
• Установлен ли нужный ток.
• Проверено ли соответствующее напряжение.
• Надёжны ли все соединения.

Зарядка IMax b6

Для режима быстрой зарядки допускаются такие, для которых это оговорено производителем.

Подключение к зарядному устройству. Красный – плюс, чёрный – минус. Из-за отличий сопротивления кабелей и разъемов аппарат не может определить внутреннее сопротивление.

Перед зарядкой очень важно удостовериться в правильности способа зарядки. Особое внимание следует уделять контактам. Ни в коем случае не нужно разбирать литиевую батарею. Они могут собираются последовательно и параллельно. При параллельной сборке её емкость равна произведению емкости 1 батареи на число батарей в конструкции. Изменений в напряжении не произойдёт. Разбалансировка напряжений батарей может привести к взрыву и пожару. Литиевые батареи лучше всего заряжать последовательно.

Разрядка IMax B6

Литиевые батареи или аккумуляторы не должны быть разряжены ниже минимально допустимого уровня напряжения, иначе это чревато стремительной потерей емкости аккумулятора или батареи и последующим повреждением. Обычно литиевые батареям не требуется разрядка.

Некоторые батареи обладают эффектом памяти. Если они были частично использованы и после не полностью заряжены, то они запомнят это значение и при следующих зарядках заливаются только частично. Это получило такое название. Известно, что NiCd и NiMH являются обладателями подобного эффекта. К тому же у NiMH этот эффект меньше, чем у NiCd.

Также по возможности стоит сократить число полной разрядки литиевой батареи. Напротив, лучше чаще заряжать или же эксплуатировать батарею с большим уровнем ёмкомсти.

Достоинства

• Доступная цена.
• Высокое качество.
• Простота использования.
• Автоматические режимы.
• Защищённость от перегревания
• 7 кнопок, облачающих использование.

Недостатки

• Малый ток разряда.
• Нет блока питания.
• Несколько аккумуляторов довольно неудобно заряжать в одно и то же время.

Как выбрать

• Упаковка должна быть сухой и чистой, без повреждений.
• На упаковке должен быть штрихкод (также встречается QR-код).
• Правильность написания названия продукции.
• На коробке подробно написаны все технические характеристики.
• Внутри обязательно должна быть инструкция или паспорт.

Зарядное устройство IMax B6 является одним из самих знаменитых аппаратов. Тем не менее, учитывая его популярность, встречаются плохие образцы, которые порой трудно отличить от оригинала. В связи с этим нужно знать основные характеристики и всегда требовать подтверждение оригинального изготовления.

Как использовать многофункциональное зарядное устройство IMAX B6 для аккумуляторов LiPo — обучающее пособие — Robocraze

Как использовать многофункциональное зарядное устройство IMAX B6 для аккумуляторов LiPo — Конкурсное руководство — Робобезумие перейти к содержанию Аккумуляторы

LiPo — самый популярный выбор для тех, кто ищет длительное время работы и высокую мощность.







Плюсы и минусы аккумуляторов LiPo:

Плюсы

1. Батареи LiPo намного легче по весу и могут быть изготовлены практически любого размера и формы.
Аккумуляторы
2. LiPo обладают гораздо большей емкостью, что позволяет им удерживать гораздо больше энергии.
Аккумуляторы
3. LiPo обеспечивают гораздо более высокую скорость разряда.

Минусы

1. Батареи LiPo имеют более короткий срок службы, чем батареи NiMH/NiCd. LiPo в среднем всего 300–400 циклов.
2. Чувствительный химический состав батарей может привести к возгоранию, если батарея проколется и попадет в воздух.
Аккумуляторы
3. LiPo требуют особого ухода при зарядке, разрядке и хранении. Необходимое оборудование может быть дорогим.

Терминология LiPo аккумуляторов

1. Напряжение/количество элементов

Номинальное напряжение LiPo элемента составляет 3,7 В. На батарее количество ячеек помогает нам найти напряжение батареи. S означает серию.



Следовательно, если на аккумуляторе написано 6S, значит в нем 6 ячеек последовательно. Это означает, что напряжение, обеспечиваемое батареей, будет 6 X 3,7 В = 22,2 В (последовательно добавляется напряжение).



Аккумуляторы LiPo полностью заряжены, когда они достигают напряжения 4,2 В на элемент. Некоторые аккумуляторы могут иметь другое описание, например, 3С3П. Это означает, что всего в батарее 6 ячеек, 3 последовательно и 3 параллельно.



Точно так же, как в последовательной батарее добавляется напряжение, в случае параллельной добавляется емкость. Если мы предположим, что емкость каждой ячейки равна 5200 мАч, 3S3P будет означать, что общая батарея имеет 3×3,7 = 11,1 В, а общая емкость составляет 5200 + 5200 = 10400 мАч.



Напряжение аккумуляторной батареи по существу будет определять, насколько быстро будет двигаться ваш автомобиль. Напряжение напрямую влияет на скорость вращения электродвигателя (бесщеточные двигатели рассчитаны на кВ, что означает «об/мин на вольт»). Таким образом, если у вас есть бесщеточный двигатель с номинальным напряжением 3500 кВ, этот двигатель будет вращаться со скоростью 3500 об/мин на каждый подаваемый на него вольт. На батарее 2S LiPo этот двигатель будет вращаться со скоростью около 25 900 об/мин. На 3S он будет вращаться со скоростью 38 850 об/мин.

Таким образом, чем выше напряжение, тем быстрее вы будете двигаться.

2. Емкость

Емкость батареи — это, по сути, мера того, сколько энергии батарея может удерживать. Думайте об этом как о размере вашего топливного бака.



Единицей измерения здесь являются миллиампер-часы (мАч). Это говорит о том, сколько можно разрядить батарею, чтобы разрядить ее за один час.



Например, если батарея имеет номинальную емкость 5200 мАч, это означает, что она полностью разрядится за 1 час, если от нее непрерывно потребляется 5,2 А (5200 мАч = 5,2 Ампер-час).

3. Скорость разрядки

Рейтинг C — это просто мера того, насколько быстро аккумулятор можно разряжать безопасно и без вреда для аккумулятора.



Одна из вещей, которая усложняет это, заключается в том, что это не отдельный номер; это требует, чтобы вы также знали емкость батареи, чтобы в конечном итоге определить безопасное потребление тока («C» в рейтинге C на самом деле означает емкость).



Как только вы узнаете емкость, это в значительной степени простая математическая задача. Взяв приведенный выше пример, если батарея имеет номинал разряда 35C, ее можно безопасно разряжать при 35×5,2=182A.



Для большинства аккумуляторов предусмотрена отдельная скорость безопасного разряда и скорость резкого разряда. Так что имейте это в виду при использовании LiPo.

Правильный уход за батареями LiPo

Батареи Lipo требуют надлежащего ухода, иначе они могут нанести вред пользователю. Вот некоторые из этих требований:

1. Аккумуляторы LiPo требуют особого ухода, они заряжаются с использованием системы, называемой постоянным током/постоянным напряжением. По сути, зарядное устройство будет поддерживать постоянный ток или скорость заряда до тех пор, пока батарея не достигнет пикового напряжения (4,2 В на элемент в аккумуляторной батарее). Затем он будет поддерживать это напряжение, уменьшая ток. С другой стороны, NiMH и NiCd аккумуляторы лучше всего заряжаются с использованием метода импульсной зарядки. Зарядка литий-полимерных аккумуляторов таким образом может привести к повреждению, поэтому важно иметь совместимое с литий-ионными аккумуляторами зарядное устройство.


2. Вторая причина, по которой вам нужно зарядное устройство, совместимое с LiPo, это балансировка. Балансировка — это термин, который мы используем для описания процесса выравнивания напряжения каждой ячейки аккумуляторной батареи.


3. Мы балансируем батареи LiPo, чтобы каждая ячейка разряжалась одинаково. Это помогает с производительностью батареи.


4. Самая безопасная скорость заряда для LiPo аккумуляторов составляет 1С.
5. Аккумулятор LiPo никогда не должен разряжаться ниже 3 В.


6. Их также следует хранить в огнеупорном контейнере. Как я упоминал выше, большинство людей склонны оставлять свои LiPo в сумке, поскольку они портативны и защищают вашу мастерскую от возгорания в случае возгорания LiPo. Я также видел, как люди использовали пустые ящики из-под боеприпасов, несгораемые сейфы и керамические цветочные горшки. Все, что у вас есть (или вы можете купить), что предотвратит распространение огня, будет стоить того маловероятного случая, когда произойдет что-то неблагоприятное.



Выбор подходящего зарядного устройства

Глядя на приведенные выше разделы, должно быть ясно, что зарядные устройства LiPo играют решающую роль в правильном функционировании и также влияют на срок службы батареи.

В нашем магазине вы можете найти зарядное устройство iMAX B6, которое адекватно работает с батареями LiPo. Зарядное устройство iMAX B6 имеет различные режимы для зарядки различных типов аккумуляторов, таких как NiCd, NiMH, LiFe, LiHV и т. д. Мы сосредоточимся исключительно на функции балансировки заряда LiPo этого зарядного устройства. В предыдущем разделе мы упомянули метод зарядки постоянным напряжением/постоянным током для аккумуляторов LiPo. Это зарядное устройство включает эту функцию под названием «баланс заряда».



Технические характеристики:

• Входное напряжение: 11–18 В
• Мощность цепи: макс. зарядка: 50 Вт / макс. разрядка: 5 Вт
• Диапазон зарядного тока: 0,1–5,0 А
• Диапазон тока разряда: 0,1–1,0 А
• Ni-MH/NiCd элементы: 1-15
• Литий-ионные/полиаккумуляторы: 1-6
• Pb напряжение батареи: 2-20В
• Размеры: 133x87x33 мм



Шаги для зарядки LiPo аккумулятора с помощью зарядного устройства iMAX B6:

1. Выберите подходящий настенный адаптер для зарядного устройства, выходное напряжение должно быть в диапазоне 11–18 В, а на другом конце должен быть цилиндрический разъем постоянного тока, который будет вставлен в зарядное устройство B6. (Примечание. Номинальный выходной ток зарядного устройства определяет скорость зарядки аккумулятора, поэтому, если вы хотите заряжать аккумулятор с высокой скоростью, убедитесь, что сетевой адаптер подходит для этой задачи.
2. После включения зарядного устройства вы должны увидеть, что зарядное устройство находится в режиме зарядки LiPo. Не заряжайте аккумулятор в этом режиме, он не предназначен для аккумуляторов LiPo. Нажмите кнопку INC один раз, и зарядное устройство должно перейти в режим сбалансированной зарядки LiPo.
3. Каждая батарея поставляется с разъемом JST-XH, который используется для контроля состояния батареи с помощью монитора батареи. На боковой стороне зарядного устройства B6 вы можете увидеть порты, которые могут вместить этот разъем. Зарядное устройство B6 способно заряжать аккумуляторы номиналом от 2S до 6S. Вставьте разъем JST аккумулятора в зарядное устройство.
4. С помощью разъема, входящего в комплект поставки, подключите положительный и клеммы аккумулятора к зарядному устройству. Всегда сначала подключайте отрицательную клемму. При подключении положительной клеммы могут быть небольшие искры, но не беспокойтесь об этом.
5. После подключения нажмите кнопку СТАРТ один раз, вы увидите мигающую скорость зарядки, установите скорость зарядки соответствующим образом (например, если ваш адаптер может подавать 1 А, не превышайте скорость зарядки 0,5 А). Как только это установлено, снова нажмите кнопку СТАРТ, это заставит мигать напряжение батареи. Увеличьте или уменьшите это с помощью кнопок INC и DEC и установите соответствующим образом. После этого нажмите и удерживайте кнопку СТАРТ, вы услышите звуковой сигнал, и батарея начнет заряжаться (Примечание: если есть какие-либо ошибки с подключением, будет отображаться ошибка).
6. Чтобы проверить заряд отдельной ячейки, нажмите кнопку INC один раз во время зарядки батареи.
7. Всегда следите за аккумулятором во время зарядки, и его можно остановить в любой момент с помощью кнопки STOP.

Утилизация аккумуляторов LiPo

Прежде чем утилизировать LiPo аккумуляторы, убедитесь, что срок гарантии истек. Некоторые компании предоставляют годовую гарантию на замену, которой вы можете воспользоваться, но большинство гарантий будут аннулированы, если вы выполните следующие шаги, прежде чем обращаться за гарантийной заменой.

Шаги по безопасной утилизации LiPo:

1. Разрядите LiPo батарею настолько глубоко, насколько это возможно: это можно сделать разными способами. Большинство компьютеризированных зарядных устройств LiPo имеют функцию разрядки. Если у вас нет зарядного устройства с функцией разрядки, вы можете разрядить аккумуляторную батарею в своем автомобиле. Имейте в виду, что при этом вы рискуете возгореться и потенциально повредить свой автомобиль, поэтому позаботьтесь о наличии необходимого защитного оборудования.
2. Поместите LiPo в ванну с соленой водой. Смешайте поваренную соль с небольшим количеством теплой (не горячей) воды. Добавляйте соль до тех пор, пока она не перестанет растворяться в воде. Убедитесь, что все провода полностью погружены в воду. Соленая вода обладает очень высокой проводимостью и, по существу, закорачивает аккумулятор, еще больше разряжая его. Оставьте аккумулятор в ванне с соленой водой не менее чем на 24 часа.
3. Проверьте напряжение LiPo. Если напряжение батареи 0,0 В, отлично! Переходите к следующему шагу. В противном случае поместите его обратно в ванну с соленой водой еще на 24 часа. Продолжайте делать это, пока батарея не достигнет 0,0 В.
4. Выбросьте аккумулятор в мусорное ведро. Правильно — в отличие от NiMH и NiCd аккумуляторов, LiPo не опасны для окружающей среды. Их без проблем можно выкинуть в мусор.



Возьмите зарядное устройство B3 здесь


Читайте также — Все о литий-полимерных батареях (LiPo)

Robocraze

27 апреля 2019 г.

Вам также может быть интересно прочитать:

— Robocraze —

Как работают ЖК-дисплеи

— Robocraze —

Руководство для начинающих по поплавковым выключателям

— Robocraze —

Руководство для начинающих по биомедицинским датчикам

---

Вернуться к сообщению ` : «»} ` константная выдержка = document. querySelector(«.excerpt»).innerHtml document.querySelector(«.excerpt-container»).outerHTML += doc }

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Зарядное устройство iMAX B6 | Student Robotics

В некоторые комплекты входит зарядное устройство iMAX B6 синего цвета. Это зарядное устройство более сложное, чем зарядное устройство HobbyKing HKE4, и имеет много ненужного функционала, по этой причине важно следовать приведенным ниже инструкциям. Зарядный кабель прикреплен к зарядному устройству кабелем, и вы не должны отсоединять этот кабель. Зарядный провод заканчивается 4-миллиметровыми пулевидными разъемами, которые представляют очень высокий риск короткого замыкания аккумулятора при извлечении из зарядного устройства.

Необходимо внимательно следовать этому списку каждый раз при подключении аккумулятора к зарядному устройству.

1. Подключите сетевой адаптер и подключите его к зарядному устройству.
2. Подсоедините зарядный провод от зарядного устройства к аккумулятору. Убедитесь, что вы сначала подключаете провод к зарядному устройству, а затем аккумулятор, чтобы избежать риска короткого замыкания аккумулятора.
3. Подсоедините контрольный провод от аккумулятора к зарядному устройству.
4. Поместите аккумулятор в сумку для зарядки.
5. Настройте зарядное устройство с помощью системы меню следующим образом. После включения на экране должно появиться:

ВЫБОР ПРОГРАММЫ

LiPo BATT

Если повторно не нажимать Batt.Type/Stop , пока это не произойдет.

Нажмите Start/Enter , чтобы выбрать зарядку литиевой батареи. Следующий экран может отображаться первым, если ранее использовалось зарядное устройство.

ЛИПО ЗАРЯД

0,1 А    3,7 В (1 с)

Нажмите Inc. , чтобы выбрать Баланс зарядки.

LiPo BALANCE

2,4 А   22,2 В (6S)

Нажмите Start/Enter , чтобы изменить ток зарядки.

LiPo БАЛАНС

2,2 А   11,1 В (3S)

Ток (внизу слева) должен начать мигать. Используйте кнопки Inc. / Dec. , пока не появится цифра 9.0246 2.2А . Нажмите Start/Enter , чтобы сохранить значение и начать редактирование напряжения батареи. Используйте кнопки Inc. / Dec. , пока не появится 11.1V(3S) .

LiPo БАЛАНС

2,2 А   11,1 В (3S)

Удерживайте Start/Enter в течение 3 секунд для подтверждения. Зарядное устройство попытается обнаружить аккумулятор. Это должно показать:

R: 3SER  S: 3SER

ПОДТВЕРДИТЬ (ВВОД)

Здесь важно отметить, что количество ячеек, обнаруженных зарядным устройством (R), и количество ячеек, установленных вами (S), равно 3.
