Как поменять проводку. Как заменить электропроводку в квартире своими руками: пошаговая инструкция

Как правильно заменить электропроводку в квартире самостоятельно. Какие инструменты и материалы понадобятся. На что обратить внимание при замене проводки. Какие ошибки нельзя допускать при самостоятельной замене электропроводки.

Подготовка к замене электропроводки в квартире

Перед тем как приступить к замене электропроводки в квартире своими руками, необходимо тщательно подготовиться:

• Составить подробный план и схему новой электропроводки
• Рассчитать необходимое количество материалов
• Приобрести качественные провода, розетки, выключатели и другие комплектующие
• Подготовить необходимые инструменты — отвертки, плоскогубцы, индикаторную отвертку, мультиметр и т.д.
• Обесточить квартиру, отключив электричество на вводном щитке

Важно помнить, что самостоятельная замена электропроводки — ответственное дело, требующее определенных знаний и навыков. При наличии сомнений лучше доверить эту работу профессиональным электрикам.

Демонтаж старой электропроводки

Первый этап работы — демонтаж старой электропроводки. Как его правильно выполнить:

1. Снять все розетки, выключатели и другие электроприборы
2. Аккуратно демонтировать старые провода, вынимая их из стен и потолков
3. Очистить штробы и отверстия от остатков проводки и строительного мусора
4. Проверить состояние подрозетников и распределительных коробок, при необходимости заменить

При демонтаже старой проводки соблюдайте осторожность, чтобы не повредить стены и потолки. Все отключенные провода изолируйте.

Прокладка новой электропроводки

Прокладывать новую электропроводку следует строго по составленному плану и схеме. Основные этапы:

1. Проложить магистральные линии от электрощитка
2. Развести проводку по комнатам согласно схеме
3. Установить распределительные коробки
4. Выполнить разводку к розеткам и выключателям
5. Проложить провода к осветительным приборам

Прокладывать провода нужно по кратчайшему пути, избегая пересечений. Все соединения выполняются только в распределительных коробках с помощью клеммников.

Монтаж розеток и выключателей

После прокладки проводки переходим к установке розеток, выключателей и других электроприборов:

• Зачистите концы проводов на необходимую длину
• Подключите провода к контактам розеток и выключателей согласно схеме
• Закрепите приборы в подрозетниках
• Установите декоративные накладки

Проверьте надежность всех соединений. Не допускайте оголенных участков проводов.

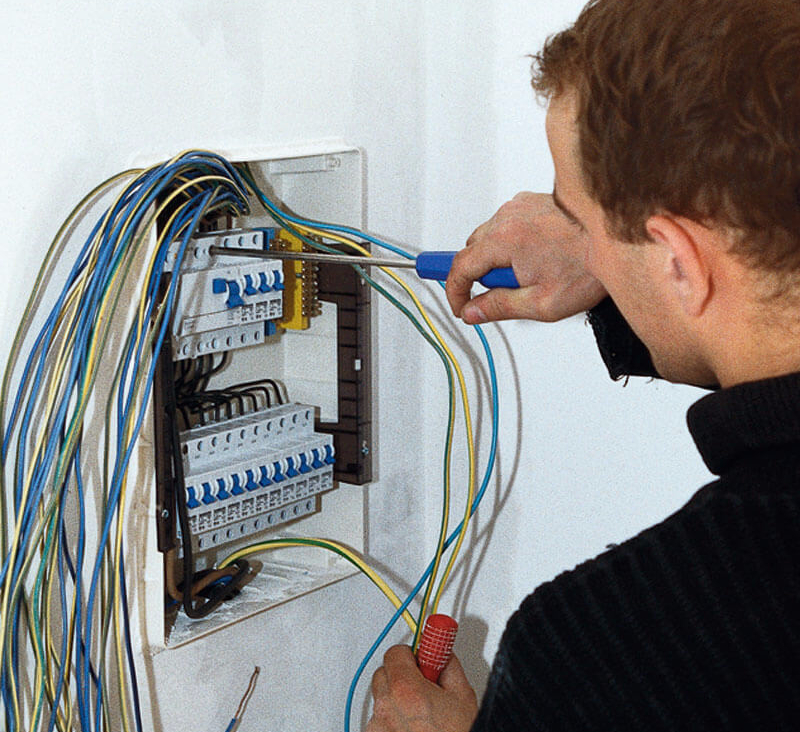

Подключение к электрощиту

Завершающий этап — подключение новой проводки к электрощиту:

1. Установите новый электрический щиток, если старый не соответствует нормам
2. Смонтируйте автоматические выключатели и УЗО
3. Подключите основные группы проводов к автоматам
4. Выполните маркировку проводов и автоматов

Подключение к щитку — наиболее ответственный этап. При отсутствии опыта рекомендуется пригласить квалифицированного электрика.

Проверка работоспособности новой проводки

После завершения всех работ необходимо тщательно проверить новую электропроводку:

• Проверьте все соединения мультиметром
• Включите напряжение и протестируйте работу всех розеток и выключателей
• Проверьте работу осветительных приборов
• Измерьте напряжение в разных точках сети

При обнаружении любых проблем или неисправностей немедленно отключите электричество и устраните причину.

Основные ошибки при самостоятельной замене проводки

При замене электропроводки своими руками важно не допускать распространенных ошибок:

• Использование некачественных материалов
• Неправильный расчет сечения проводов
• Отсутствие заземления
• Неправильное соединение проводов
• Отсутствие защиты от коротких замыканий

Любая из этих ошибок может привести к серьезным проблемам вплоть до пожара. Поэтому при наличии сомнений лучше обратиться к профессионалам.

Когда лучше доверить замену проводки специалистам

Несмотря на кажущуюся простоту, замена электропроводки — сложный и ответственный процесс. Лучше доверить его профессионалам в следующих случаях:

• Отсутствие опыта и навыков электромонтажных работ
• Сложная схема электропроводки в квартире
• Необходимость прокладки новых линий
• Увеличение мощности электросети
• Замена вводного кабеля в квартиру

Профессиональные электрики выполнят все работы быстро и качественно, гарантируя безопасность и надежность новой электропроводки.

Как менять проводку в квартире

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки – около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

• алюминиевые
• медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

• гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
• спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию
• коридор. Здесь хватит двойной розетки
• ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
• кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

• перфоратор
• болгарка
• паяльник
• строительный уровень
• светодиодная отвертка
• шпатель, шпатлевка, изолента
• шнур, отвертки, бокорезы, фонарик
• новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу.

На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику.

В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Замена электропроводки без штробления — как самостоятельно поменять электропроводку в квартире без штробления

Электричество является незаменимым ресурсом, который необходим для качественного и долговечного функционирования различных приборов. Исчезнуть электричество в квартире может по разным причинам: произошла авария на электростанции, порвался кабель, идут профилактические работы. Но порой виновницей неполадок является электрическая проводка.

Как поменять проводку без штробления?

Небольшого замыкания достаточно, чтобы было невозможно воспользоваться элементарными электроприборами. Более того, у электропроводки есть свой срок эксплуатации. Так как же поменять проводку в квартире без штробления? И какой метод проведения электросети выбрать: открытый или закрытый?

Что такое штробы и штробление?

В любой обычной квартире электропроводка спрятана внутри стен. Такой способ размещения проводов называется скрытым. Для его выполнения необходимо осуществить штробление стен. Под штроблением понимается создание отверстий и полых каналов, в которых будут располагаться электрические провода. Штробление, как правило, осуществляется во время перепланировки квартиры и является очень долгим процессом, который начинается с разработки детального плана. Владельцы домов и квартир стараются избегать штробления еще и по той причине, что во время него выделяется большое количество пыли и грязи. Да и к процессу без специальных инструментов не подойти. Заменить провода без штробления можно несколькими способами:

• установив открытую проводку
• используя старую проводку
• используя старые штробы

Открытая проводка – что это?

Если владелец квартиры не хочет нанимать штукатуров, убирать пыль после штробления и делать косметический ремонт, то лучше всего выполнить замену проводки, используя открытый способ. Открытые электролинии устанавливаются без штроб – при этом они прокладываются в плоскостях стен с применением специальных плинтусов и прочих изделий. Для их изготовления используются самозатухающие материалы: металл, пластмасса, прочие композиты. Для того чтобы закамуфлировать электросеть, сегодня применяются самые различные элементы, позволяющие декорировать квартиру. К изделиям для прокладки проводов можно также отнести:

• кабель-каналы
• гофрорукава
• коробы

Этапы работы

Установка открытой электропроводки в квартире без штробления всегда начинается с разметки стен. План должен содержать отметки расположения розеток, сетей и плинтусов. На следующем этапе происходит закладка проводки в плинтуса. Обязательно нужно закрыть кабель-каналы и еще раз их тщательно осмотреть. Далее осуществляется замер сопротивления изоляции. Только потом можно подать напряжение. Такой способ замены электропроводки может показаться более затратным из-за необходимости приобрести крепежи и другие расходные материалы.

Обязательно ли демонтировать старую проводку?

Второй способ замены электрических сетей является более экономичным и удобным, так как он не требует полного демонтажа. Будет достаточно отсоединить люстру, убрать изоляцию, выпрямить старые провода и соединить их с новыми. Остатки проводки можно убрать кусачками. Такой способ используется чаще всего в тех случаях, когда бюджет, выделенный на ремонт, минимален. Необходимо только купить недостающий метраж кабеля и подготовить инструменты.

Меняем проводку, используя старые штробы

Чтобы выполнить замену сетей этим способом, нужно приобрести новый кабель, который затем будет протянут по пустотам плит. Для прокладки понадобится стальная протяжка. То же касается и электро-розетки. На первом этапе нужно демонтировать розетку из подрозетника. С помощью проволоки кабель помещается в пустоту и протягивается к розетке. Здесь следует уделить внимание клеммам. Лишь после этого можно вернуть розетку на законное место. Для осуществления данного способа замены следует применять оборудование для отслеживания электрического тока и его напряжения.

Важно помнить о том, что замена электропроводки в квартире требует вскрытия распределительной коробки. Ее можно узнать по наличию пластиковой поверхности и электроточкам. Именно отсюда сети идут к выключателям и розеткам. В этом месте находятся, в том числе, телефонные провода, а также многочисленные интернет-провода. Для проверки напряжения следует использовать специальный индикатор. Делать это можно, работая напрямую с проводами. Отсутствие напряжения может говорить о неправильности подключения проводки в квартире или переломе провода.

Чтобы осуществить ремонт неисправности в квартире, требуется выполнить отключение электричества, используя распределительный щиток, который есть в каждом доме. Предохранительный автомат обесточит электропроводку и позволит выполнить необходимые ремонтные мероприятия на трассе. Главное – убедиться, что питающий кабель действительно отключен, ведь в противном случае может произойти поражение электрическим током. Еще один важный момент – это наличие или отсутствие заземляющего кабеля. Когда его нет, сеть имеет только две жилы. Такую картину можно наблюдать в очень старых квартирах и загородных домах.

Как отремонтировать перебитый провод без штробления?

Обесточив электропроводку в квартире, можно приступать к ремонтированию деформированного участка сети и замене провода. Чтобы это сделать, нужно удалить из подрозетника розетку и отсоединить все питающие ее провода, обрезав их в нужных местах. Таковыми являются места перелома сети. Следующий этап – это зачистка жил. Для замены проводки необходимо превратить жилы в аккуратные блестящие проводки, которые затем будут подключены к клеммам. Исправную розетку можно вернуть обратно и использовать в своих целях.

Самостоятельно заменить проводку без штробления в квартире очень просто – нужно только соблюдать меры предосторожности. Этот способ является более экономичным, так как не требуется покупать для штробления перфоратор, болгарку с алмазным диском, а также штроборез. Не говоря уже о том, что для их использования нужны отточенные навыки. Наконец, можно не сомневаться – завеса въедливой пыли обойдет квартиру стороной.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Как перемонтировать дом, не снимая гипсокартон: 4 этапа и советы

Замена электропроводки всегда является больной темой для домовладельцев, так как большинство людей сразу же думают о понесенных расходах или беспорядке и сложности, связанных с проектом. Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку приводит не только к коротким замыканиям, но и к возгоранию.

Провод, который вызывает искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество. Это одна из основных причин, но не единственная, почему так важна замена электропроводки в доме. Поскольку большинство домовладельцев обеспокоены разрушительным процессом, электрикам часто задают вопрос: «Можно ли переустановить дом, не снимая гипсокартон?».

Обычно ответ положительный, и в некоторых случаях даже замена электропроводки во всем доме может быть выполнена с минимальным вмешательством. Если вы хотите узнать больше о процессе, хороший электрик должен помочь вам, как переделать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае любого другого проекта реконструкции или модернизации дома, чем лучше вы спланируете и подготовите замену электропроводки, тем более плавным будет процесс. Подробный план поможет вам расположить и спроектировать цепи таким образом, чтобы вы могли сохранить гипсокартон.

Всегда лучше обратиться за советом к профессиональному и сертифицированному электрику даже на этом этапе, чтобы сделать ваш план действительно выполнимым и наилучшим образом действовать. Обычно этап планирования и подготовки включает в себя:

• подробный план старой схемы – это старая проводка, которую необходимо заменить, и подробный чертеж того, где что находится, что может помочь свести к минимуму поломку
• подробный план новой схема — в некоторых случаях новая проводка может следовать другому плану, если старая не оптимальна или если есть новые потребности, которые необходимо приспособить
• расчеты электропроводки – новый план поможет вашему электрику рассчитать количество необходимых проводов и кабелей, а также определить наилучшие и наиболее целесообразные маршруты для новой электропроводки

2. Этап подготовительных работ

не снимать для установки проводки, новые провода придется прокладывать через подполье или, в некоторых случаях, по чердаку. Это означает, что вам нужно освободить место для их проскальзывания.

Этот этап помогает не только освободить место для новой проводки, но и разметить путь для того, что нужно удалить, и для ввода новой проводки в розетки. Вы должны быть в состоянии найти подполье, где электрик будет выполнять большую часть работы.

Если вы решите выполнить подготовительные работы самостоятельно, подумайте также о том, чтобы избавиться от беспорядка рядом с электрическими розетками в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими вещами следует разобраться до их прибытия.

3. Стадия демонтажа

Этап демонтажа соответствует своему названию и относится к вытягиванию и утилизации старой проводки. Это не так просто, как кажется, по двум основным причинам:

1. Просто так провода из стены не выдернуть — они вообще степлеры;
2. Старую проводку нельзя выбрасывать в мусорку — ее нужно перерабатывать.

Старая проводка часто прикручена к каркасу, что означает, что вы не можете просто вытащить кабели из стены. Убедившись, что питание отключено, электрик может отрезать кабель и удалить открытую часть, оставив кабель внутри стены. Если не жалко залатать гипсокартон, то эти кабели можно протянуть изнутри комнаты, а иначе придется это делать в подполье.

Некоторые кабели расположены в более удобных местах, и их удобнее вытягивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Новый этап электропроводки

Замена электропроводки в доме — это не так просто, как соединить два кабеля вместе и позволить одному заменить другой. Когда это не так, процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрику придется предварительно вырезать отверстие для каждой коробки электроприборов схемы.

Затем будет просверлено отверстие диаметром 3/4 дюйма в верхней пластине стены непосредственно над каждым отверстием или в нижней пластине под отверстиями. Обычно это работа для двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на Этапе 1 были выполнены правильно, то провод должен подаваться прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к нужному выходу.

Советы по перемонтажу электропроводки в доме без снятия гипсокартона

Хотя может быть несложно узнать больше о том, как перемонтировать электропроводку в доме без демонтажа гипсокартона, сделать иногда это может быть сложно. Существуют дополнительные меры предосторожности, которые электрики принимают в таких проектах, особенно когда речь идет о том, чтобы новые кабели были зажаты и затянуты. Это потому, что они не стягивают гипсокартон, поэтому они не могут прикрепить кабели к стойкам за стенами, что является обычной техникой.

Одним из решений является крепление кабеля к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен в электрической коробке соответствующего устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при повторной проводке. Это пригодится и позже, если вы захотите внести какие-то дополнения. Их можно разместить над каждой комнатой.

Очень важно, чтобы замена электропроводки выполнялась должным образом и квалифицированными и опытными специалистами. Если электрическая проводка установлена ​​неправильно, провода могут быть повреждены и вызвать короткое замыкание. Более того, если подключение к щиту и в распределительных коробках не выполнено должным образом, то это может вызвать ЭМП, что может иметь нежелательные последствия для вашего здоровья.

First Name *

Last Name *

Email *

Phone *

Project Type * Project Type*CommercialResidentialIndustrial

Project Address *

City *

StateStateCA

Почтовый индекс *

Сведения о проекте

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы являетесь домовладельцем или владельцем бизнеса в радиусе 20 миль от Хоторна и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

почтовый адрес

4825 Rosecrans Ave
Hawthorne, CA

.

Как заменить выключатель света

Обновлено: 10-11-2022

Домашнее обслуживание для чайников

Изучите книгу Купить на Amazon

Не ждите часами следующего свободного электрика — замена выключателя света довольно легко. Большинство современных переключателей имеют винтовые клеммы с каждой стороны с отверстиями сзади для ввода конца провода.

Как подключить выключатель света

Ослабьте винты сбоку устройства стандартной отверткой (вращая против часовой стрелки). Возможно, вам будет сложно вывести провода из задней части устройства. Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в прорезь под отверстием, в которое вставляется провод, и надавите на него, когда вы вытащите провод. Вдавив лезвие отвертки в паз, вы освободите зажим на вставленном проводе. Вот некоторые описания каждого провода и куда они идут:

• Белый (нейтральный) провод подключается к серебряному винту, либо вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.

• Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства с той же стороны, что и латунный винт. Этот провод иногда красный.

• Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подключается к зеленой винтовой клемме на переключателе или к распределительной коробке.

Хотя штекерные соединения могут быть более удобными, они менее надежны, чем соединения с винтовыми клеммами, поэтому не используйте их!

Замена однополюсных выключателей света

Если на корпусе выключателя есть тиснение «Вкл.» и «Выкл.», и это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель. Чтобы заменить такой переключатель, выполните следующие действия.

1. Отключите питание выключателя на главном автоматическом выключателе или панели предохранителей.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   К выключателю будут присоединены два или три провода: входящий горячий провод черного цвета; обратный провод, несущий нагрузку к светильнику, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого цвета или из оголенной меди. В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к выключателю.

   Вы можете найти белый провод с черной лентой, подключенный к выключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.

4. Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических винтовых разъемов.

   Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отсоединять все провода сразу и, возможно, запутаться, отвинчивайте и подключайте по одному проводу за раз.

5. Подсоедините первый отвинченный провод к винту того же цвета на новом переключателе, что и на старом; сделать то же самое со вторым.

   Чтобы подсоединить провод к клемме, снимите около 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью плоскогубцев с длинными губками. Петля должна охватывать винт клеммы не менее чем на две трети, но не более чем на три четверти. Закрепите провод вокруг винта по часовой стрелке, чтобы, когда вы затягиваете винт отверткой, сила затягивания винта по часовой стрелке заставляла петлю плотнее оборачиваться вокруг винта.

6. Аккуратно вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

7. Прикрутите пластину переключателя и включите питание.

Замена трехпозиционных выключателей света

Трехпозиционный переключатель удобен для управления светом из двух мест, например, вверху и внизу лестницы. Если слова «Вкл.» и «Выкл.» не выбиты на выключателе и это один из двух выключателей, управляющих одним источником света или розеткой, у вас трехпозиционный переключатель. Похоже, это должно называться двусторонним переключателем, верно? Название связано с тем, что эти переключатели имеют три клеммных винта.

Чтобы заменить трехпозиционный переключатель, выполните следующие действия:

1. Отключите питание выключателя на панели цепи или предохранителя.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   Трехпозиционный переключатель имеет как минимум три провода, а возможно и четыре, в зависимости от того, есть ли у него провод заземления. Два провода прикрепляются к латунным винтовым клеммам, которые обычно находятся в верхней части переключателя, а дополнительный провод присоединяется к темной (не зеленой) винтовой клемме, которая обычно находится в нижней части переключателя. Отметьте этот третий провод куском ленты и отметьте провод на той же стороне переключателя прямо над ним куском ленты другого цвета.

   Новый коммутатор может иметь винтовые электрические разъемы в нескольких местах, чем коммутатор, который вы заменяете. Большинство переключателей имеют пару клемм на противоположных сторонах верхней части переключателя и одну клемму внизу.

4. Снимите провода с выключателя.

5. Подсоедините маркированные провода к соответствующим клеммам нового коммутатора.

   В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.

6. Если у существующего переключателя есть зеленый провод заземления, подсоедините провод к зеленой винтовой клемме нового переключателя или к распределительной коробке.

7. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

8. Прикрутите пластину переключателя и включите питание.

Замена четырехпозиционных выключателей света

Если на корпусе переключателя нет выбитых слов «Вкл.» и «Выкл.», и он является центральным из трех переключателей, управляющих одним источником света или розеткой, это четырехпозиционный переключатель. Чтобы заменить четырехпозиционный переключатель, выполните следующие действия.

1. Отключите питание выключателя на щитке или блоке предохранителей.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   Этот переключатель имеет не менее четырех винтовых клемм. У него также может быть пятая клемма заземления (зеленая).

4. Отметьте расположение четырех проводов лентой, чтобы можно было заменить их на новом выключателе; затем отсоедините провода от переключателя.

   В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.

5. Подсоедините провода к соответствующим клеммам нового переключателя.

   Если у существующего переключателя есть зеленый провод заземления, подсоедините его к зеленой клемме нового переключателя или к распределительной коробке.

6. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

7. Прикрутите пластину переключателя и включите питание.

Замена выключателя света на диммер

Замена стандартного однополюсного или трехпозиционного выключателя диммерным выключателем ничем не отличается от замены стандартного выключателя. Помните: диммерные выключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.

Проверьте характеристики приобретаемого вами диммера. Большинство диммерных выключателей рассчитаны на мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет выключатель, и сложите максимальную мощность лампы, разрешенную для светильника. Например, если переключатель управляет светильником, вмещающим до двух 100-ваттных ламп (всего 200 ватт), диммер на 600 ватт не будет иметь проблем, но цепочка из семи встроенных ламп может перегрузить диммер.

Чтобы заменить стандартный выключатель диммерным, выполните следующие действия:

1. Отключите питание выключателя на панели цепи или предохранителя.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

4. Снимите провода со старого выключателя.

   Диммерные переключатели

   обычно подключаются к домашней электропроводке короткими отрезками провода, выходящим из корпуса переключателя, а не винтовыми клеммами.

5. Используйте соединители (проводные гайки), поставляемые с приспособлением, чтобы соединить черные провода, выходящие из диммерного выключателя, с цветными проводами, которые были присоединены к клеммам на старом выключателе.

   Сначала скрутите провода вместе, а затем закрутите гайку.

6. Вставьте новый переключатель обратно в электрическую коробку и закрепите его на месте.
