Выбор места установки СИ-БИ антенны на автомобиль

Правильный выбор места установки антенны — один из ключевых факторов эффективной работы радиостанции. Где лучше всего разместить СИ-БИ антенну на автомобиле?

Центр крыши — оптимальный вариант, обеспечивающий максимальную зону покрытия
Багажник или крыло — приемлемые варианты, но дают более слабый сигнал в определенных направлениях
Бампер — наименее эффективное расположение

Важно, чтобы катушка антенны находилась выше линии крыши автомобиля. Также антенна должна быть установлена максимально вертикально.

Подключение и прокладка антенного кабеля

После выбора места установки необходимо правильно проложить и подключить антенный кабель:

Используйте кабель со съемным разъемом PL259 для удобства прокладки
Продумайте оптимальный маршрут прокладки кабеля внутри автомобиля
Избегайте прокладки рядом с источниками помех (генератор, другие кабели)
Не укорачивайте кабель без необходимости
Обеспечьте надежное соединение разъемов

Грамотная прокладка кабеля позволит снизить уровень помех и улучшить качество связи.

Настройка СИ-БИ антенны с помощью КСВ-метра

Для настройки антенны понадобится специальный прибор — КСВ-метр (измеритель коэффициента стоячей волны). Процесс настройки включает следующие этапы:

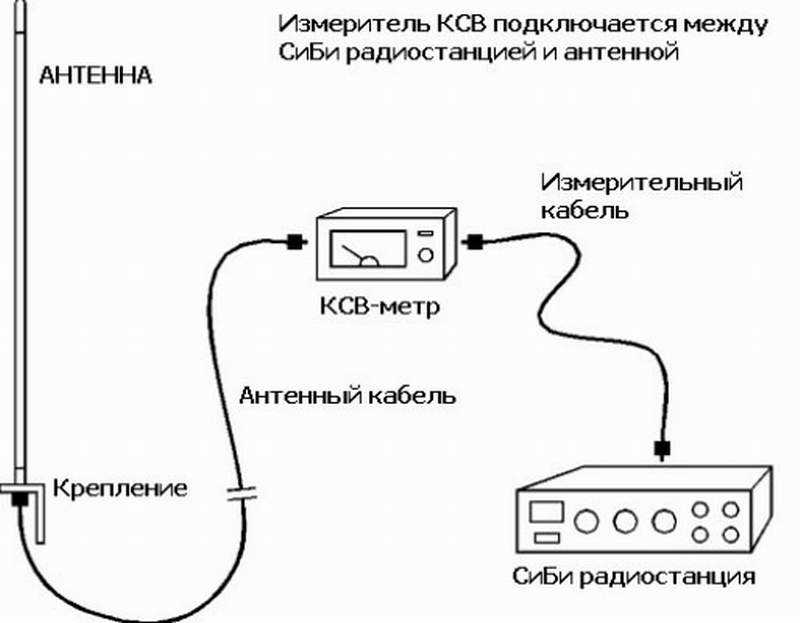

Подключите КСВ-метр между радиостанцией и антенной
Выберите рабочий канал (обычно 15С или 19С)
Проведите серию измерений КСВ на разных каналах
Найдите канал с минимальным значением КСВ
Скорректируйте длину штыря антенны для достижения минимума КСВ на рабочем канале

Повторяйте измерения и корректировку до получения оптимального результата

Цель настройки — добиться минимального значения КСВ (желательно не более 1.5) на рабочем канале.

Основные ошибки при установке и настройке СИ-БИ антенн

При установке и настройке автомобильных СИ-БИ антенн часто допускают следующие ошибки:

Установка антенны на пластиковые или окрашенные элементы кузова
Неправильное подключение «массы» антенны
Использование некачественных разъемов и кабелей
Прокладка антенного кабеля рядом с источниками помех
Чрезмерное укорачивание антенного кабеля
Неточная настройка длины штыря антенны

Избегая этих ошибок, можно значительно улучшить качество работы радиостанции.

Особенности настройки магнитных и врезных антенн

Процесс настройки магнитных и врезных антенн имеет некоторые отличия:

Магнитные антенны:

Не требуют сверления отверстий в кузове
Легко переустанавливаются
Чувствительны к положению на крыше
Нельзя произвольно менять длину кабеля

Врезные антенны:

Обеспечивают лучший контакт с кузовом
Требуют аккуратного монтажа
Допускают использование кабеля произвольной длины
Сложнее в установке, но эффективнее в работе

При выборе типа антенны учитывайте особенности вашего автомобиля и предпочтения по установке.

Проверка эффективности работы настроенной антенны

После завершения настройки важно проверить эффективность работы антенны:

Проведите тестовые сеансы связи на разных расстояниях
Сравните качество приема и передачи с другими станциями
Проверьте уровень помех в разных условиях
Убедитесь в стабильности настройки при движении автомобиля

При необходимости проведите дополнительную точную подстройку

Правильно настроенная антенна обеспечит максимальную дальность и качество связи в СИ-БИ диапазоне.

Использование антенных тюнеров для СИ-БИ связи

Для более точной настройки антенны можно использовать специальные устройства — антенные тюнеры:

Позволяют точно согласовать импеданс антенны с радиостанцией
Компенсируют неоптимальное расположение антенны
Расширяют диапазон рабочих частот антенны
Улучшают эффективность передачи и приема сигнала

Антенный тюнер особенно полезен при использовании нестандартных или самодельных антенн.

Правила безопасности при работе с СИ-БИ антеннами

При установке и эксплуатации СИ-БИ антенн необходимо соблюдать следующие правила безопасности:

Не устанавливайте антенну вблизи линий электропередач
Избегайте касания антенны во время работы передатчика

Не превышайте допустимую мощность передатчика
Используйте качественные компоненты и материалы
Соблюдайте правила дорожного движения при использовании радиостанции в движении

Соблюдение этих правил обеспечит безопасную и эффективную работу вашей СИ-БИ радиостанции.

Установка и настройка автомобильных антенн си-би диапазона

Каждый, кто хоть раз сталкивался с гражданской радиосвязью слышал про настройку антенн. Эта важная процедура является неотъемлемой частью процесса установки комплекта связи на автомобиль. Многие слышали, но не многие знают, и тем более, умеют это делать. В этой небольшой статье я расскажу о некоторых мифах, которые успели появиться вокруг этой темы, правилах установки антенн на автомобиль и, разумеется, о настройке.

Правила установки антенн я уже описывал в своей статье про автомобильные антенны гражданского диапазона, однако я постараюсь подробно осветить основные моменты этого процесса. Установка антенны процесс творческий, антенн много, автомобилей с разными кузовами еще больше, поэтому одного универсального решения (волшебной таблетки), увы, не существует. Однако надо сказать, что при условии соблюдения всех правил, у Вас есть шанс заставить антенну работать так, как задумал производитель, то есть эффективно.

Главные правила установки врезных антенн

1. Антенна должна быть установлена на честную массу, несущий кузов. Устанавливать антенны на навесные элементы (фальшивую массу), двери, капот, багажник, крылья (иногда) не целесообразно. Даже если Вы используете кронштейн и зачистите краску в месте установки, эффективность такой системы сведется к эффективности магнитной антенны и мы теряем, примерно 30% эффективности, как на прием, так и на передачу. Прокидывать массу разными проводочками до несущего кузова смысла нет! Это будет не радиотехническая земля, а обычный громоотвод. После такой процедуры багажник или дверь хорошей землей не станут. На радиочастоте такой проводник будет являться LC цепочкой с плавающими параметрами, которая будет непредсказуемо влиять на настройку антенны. Надо сказать, что иногда такой фокус срабатывает, но чаще всего нет. При такой установке принимать антенна будет вполне сносно, но вот на передачу будет работать как магнитка или даже хуже.
2. Высота и место установки антенны играют важную роль. Чем выше установлена антенна, тем эффективнее она работает. Установка «в крыло» или, еще хуже, в бампер сократят дальность приема-передачи процентов на 40-50. Лучше всего устанавливать антенну в центр крыши, хотя и не обязательно. Поговаривают, что установка на кронштейн, в угол крыши, никак не проигрывает установке в центр. Это не совсем так. В городе из-за переотражений эффект направленности выражен не будет, а вот на трассе или открытой местности, при работе на большие расстояния, направленность такой системы будет очень заметна. Причем, чем эффективнее антенна, тем заметнее будет эффект. Антенна будет эффективнее работать в сторону большей площади железной крыши! Причем, чем эффективнее антенна, тем больше этот эффект будет выражен и заметен. Но для большинства задач вариант установки в угол был бы более предпочтительным и здесь исходить нужно из соображений целесообразности.
3. Если антенна врезается в крышу, место установки обязательно должно усиливается дополнительной металлической пластиной для обеспечения механической прочности.
4. Удлиняющая катушка и полотно антенны должны быть максимально удалены от любых вертикальных металлических поверхностей расположенных параллельно полотну антенны (не менее чем на 0,5м). В противном случае, антенна установленная таким образом работать не будет из-за высокой реактивности пространства, поглощения и отражения сигналов в окружающих антенну предметах и элементах кузова. Особенно остро стоит эта проблема при радиофикации грузовых автомобилей.

Главные правила использования антенны на магнитном основании

Антенны на магнитном основании, как и врезные антенны, нужно устанавливать на честную массу. Несущий кузов. В этом случае они будут работать, так как задумано производителем и у Вас будет больше шансов, что антенну удастся настроить. Установка антенны на багажник, как многие любят делать, может привести к снижению эффективности работы антенны примерно на 30% или вообще неработоспособности всей системы. Иногда это работает, иногда нет.
Длину кабеля антенны на магните нельзя произвольно изменять, например, нарастить или укоротить. Антенна перестанет настраиваться и работать.
Кабель магнитной антенны, проложенный по салону, не стоит сворачивать в бухту, поскольку это тоже может повлиять на настройки антенны.

Настройка магнитки, не сильно, но зависит от положения оной на крыше или крышке багажника машины. Настроив антенну в одном положении, если убираете ее, уходя домой, старайтесь ставить на тоже самое место, когда она Вам нужна.

Настройка антенны

Пожалуй, это вторая по важности процедура после корректной установки антенны. От правильности установки и настройки антенны зависит судьба выходного каскада передатчика вашей рации. При неблагоприятном стечении обстоятельств (вы воткнули антенну и «забили» на ее настройку и проверку) передатчик может выйти из строя утащив за собой не только транзисторы выходного каскада, но и всю рацию целиком. Но как же проверить корректность установки?

Для настройки антенны, а также проверки корректности установки, нам понадобится прибор, КСВ метр.

Что это такое и как им пользоваться я тоже уже описывал и даже снял парочку видео материалов, для тех, кто с ними еще не ознакомился, настоятельно рекомендую это сделать. Они ниже.

Грамотно установленная антенна, как правило, нуждается только в небольшой корректировке. Если своего прибора у Вас нет, и вы приехали к дяденькам которые оказывают подобные услуги и у которых такой прибор есть, но в голове нет понимания того как это все должно работать, то ваше взаимодействие с этими деятелями будет выглядеть примерно так.

Дяденька достанет грошовый прибор (SWR-420, SWR-430, SWR-171) или еще какой-нибудь похожий, со стрелками. Анализаторов антенн у них, как правило, нет и скорее всего они не знаю что это такое. Подключит прибор к рации и антенне, смотрите за ним, чтобы не перепутал гнезда подключения антенны и станции.

Нажмет один раз на передачу, с умным видом пощелкает тумблерами на приборчике, покрутит ручку и скажет, что надо от вашей антенны откусить кусок (в видео я об этом говорил)! Если встретили такого деятеля бегите от него подальше! Это радио, мать его, губитель! Как же правильно подводить настройку антенны? Ниже, небольшой алогритм.

Алгоритм настройки антенн

Настройку антенны необходимо производить вдали от металлических, бетонных, деревянных или иных конструкций, деревьев в том числе, не менее 15-20 метров. По возможности нужно выехать на чистую, ровную, сухую поверхность (асфальт). Наличие других антенн си-би диапазона на расстоянии в 15-20 метров тоже может повлиять на настройку.
Установить КСВ метр в систему между станцией и антенной, соблюдая правильность подключения. Усилитель при этом использовать недопустимо.
Замер КСВ должен производиться в нескольких точках, на нескольких разных каналах и желательно в разных сетках, для составления полной картины того, что твориться в антенне и кабеле.
Необходимо найти минимум КСВ (если он есть), записать где он находится (об этом я говорил в видео) и сделать соответствующие выводы о дальнейшей настройке. Если минимум КСВ находится ниже по частоте, то антенну нужно укоротить (привет дадькам с кусачками), если выше, то удлинить. Но в любом случае, минимум должен быть, если антенна установлена корректно и на качественной массе.
Найдя минимум и приняв решение о дальнейшей настройке производим манипуляции с антенной, удлиняем или укорачиваем штырь, убираем или добавляем витки в катушку согласования.
Возвращаемся к пункту 3. Цикл повторять до тех пор, пока не будет достигнут результат.

Надо сказать, что не всегда удается настроить антенну в КСВ=1, для некоторых сочетаний Антенна/Кузов, такой показатель не достижим. Такое часто бывает у Sirio Performer`ов Ничего страшного в этом нет, поскольку, например, при КСВ=1,5 потери будут около 5%, при КСВ=2, около 11%, что, в общем-то, не страшно и Вы, скорее всего, этого не заметите, и более того, это не повод для переживаний, скорее особенность данной конкретной установки.

Радиостанция будет уверенно работать при КСВ, вплоть до 3, при условии, что нагрузка носит чисто активный характер (обычным КСВ метром оценить невозможно, нужен анализатор). Для работы с усилителем, нужно придерживаться правила, что КСВ должен быть не больше 2.

Основные проблемы при установке и настройке антенн

Если КСВ хотя бы в одной из сеток опустился ниже 2, значит, антенна работает корректно, не факт что правильно установлена, но сама антенна цела и функционирует.
Если КСВ во всех сетках от 2 до 5. Это говорит, о плохой массе в месте установки либо о отсыревшем кабеле, либо об обрывах в катушках согласования самой антенне.
Если КСВ во всех сетках выше 5 – антенна не работает и нужно искать проблему. Здесь может быть что угодно. Замыкание в кабеле. Это могло случиться при не грамотном монтаже разъема на кабель или при монтаже самой антенны. Либо наоборот, отсутствие где-то хорошего контакта, нет связи с антенной. Следует упомянуть, что у автотрансформаторных антенн (AT-73, AT-2001 Turbo, Sirio Performer 5000, AT-1000 Eagle) центральная жила кабеля, при корректной установке должна звониться на оплетку кабеля. У однокатушечных антенн (AT-72, AT-71, Alan 9+, AT-1700), оплетка должна звониться на массу кузова, а центральная жила на штырь.

Мифы о настройке антенн

Настройка антенн помогает радикально улучшить прием и передачу. Отчасти это верно, но в реальной жизни, и на этом диапазоне, это практически не заметно. На прием и на передачу влияет грамотность установки антенны и наличие честной массы как противовеса.
Антенны поставляются в магазины уже настроенные. Это не правда, поскольку, как правильно говорил дядька Кабан, покупая антенну, Вы покупаете только ее половину. Вторая половина, это кузов вашего автомобиля. Так что антенну настраивать нужно в любом случае.
В природе существуют самонастраивающиеся антенны гражданского диапазона. Это бред. Си-Би антенна не имеет активных элементов для таких процедур.

Если Вы вспомните еще какие-то мифы связанные с этой темой, милости прошу в комментарии.

Всем удачи, 55, 73!
