Как правильно паять провода паяльником: пошаговая инструкция

Как правильно подготовить провода к пайке. Какие инструменты и материалы понадобятся для качественной пайки. На что обратить внимание при лужении и спаивании проводов. Как проверить качество паяного соединения.

Содержание

Необходимые инструменты и материалы для пайки проводов

Для качественной пайки проводов вам потребуется следующий набор инструментов и расходных материалов:

Паяльник мощностью 30-60 Вт
Припой (оловянно-свинцовый или бессвинцовый)
Флюс (канифоль или паяльная паста)
Кусачки для зачистки проводов
Пинцет
Наждачная бумага мелкой зернистости
Изоляционная лента или термоусадочные трубки
Подставка для паяльника
Губка для очистки жала паяльника

Имея все необходимое, можно приступать непосредственно к процессу пайки проводов.

Подготовка проводов к пайке

Правильная подготовка проводов — залог качественного паяного соединения. Выполните следующие шаги:

Зачистите концы проводов от изоляции на длину 10-15 мм с помощью кусачек или специального инструмента для зачистки.

Скрутите жилы многожильного провода плотно между собой.
Обработайте зачищенные концы мелкой наждачной бумагой для удаления окислов.
Нанесите на концы проводов флюс — канифоль или паяльную пасту.

Тщательная подготовка проводов обеспечит хорошую адгезию припоя и надежное электрическое соединение.

Лужение проводов перед пайкой

Лужение — важный этап, который значительно упрощает последующую пайку. Для лужения выполните следующее:

Нагрейте паяльник до рабочей температуры (около 300-350°C).
Очистите и облудите жало паяльника, нанеся на него немного припоя.
Прикоснитесь жалом паяльника к зачищенному концу провода.
Поднесите припой к месту соприкосновения жала и провода.
Дождитесь, пока припой равномерно растечется по проводу, образовав тонкий слой.

Качественно выполненное лужение обеспечит быстрое и надежное соединение проводов при последующей пайке.

Процесс пайки проводов

Теперь можно приступать непосредственно к спаиванию подготовленных проводов:

Скрутите залуженные концы проводов между собой.
Нанесите на место соединения дополнительно немного флюса.
Прогрейте место соединения жалом паяльника в течение 2-3 секунд.
Поднесите припой к месту пайки. Он должен равномерно растечься.
Уберите припой, но продолжайте прогревать соединение еще 1-2 секунды.
Уберите паяльник и дайте соединению остыть естественным образом.

Не передерживайте паяльник, чтобы не перегреть провода. Качественное соединение должно получиться гладким и блестящим.

Проверка качества паяного соединения

После пайки важно убедиться в надежности полученного соединения:

Визуально осмотрите место пайки — оно должно быть гладким, без пустот и наплывов.
Слегка подергайте провода — соединение не должно разрушаться.
Проверьте соединение мультиметром на отсутствие обрывов.
При необходимости повторите пайку, если качество вызывает сомнения.

Только убедившись в надежности соединения, переходите к его изоляции.

Изоляция места пайки

Заключительный этап — надежная изоляция паяного соединения:

Наденьте на место пайки термоусадочную трубку подходящего диаметра.
Прогрейте трубку строительным феном или зажигалкой до полной усадки.
Альтернативный вариант — плотно обмотайте соединение изоляционной лентой в несколько слоев.

Правильная изоляция защитит соединение от внешних воздействий и предотвратит случайные замыкания.

Советы по улучшению качества пайки

Несколько рекомендаций, которые помогут повысить качество паяных соединений:

Используйте качественные материалы — припой и флюс от проверенных производителей.

Поддерживайте чистоту жала паяльника, регулярно очищая его о влажную губку.
Не экономьте на флюсе — он значительно улучшает растекание припоя.
Соблюдайте температурный режим, не перегревая место пайки.
Тренируйтесь на ненужных проводах перед ответственной работой.

Соблюдение этих простых правил позволит даже начинающему радиолюбителю добиться профессионального качества пайки.

Меры безопасности при пайке

Пайка связана с высокими температурами, поэтому важно соблюдать технику безопасности:

Работайте в хорошо проветриваемом помещении.
Используйте защитные очки и перчатки.
Не прикасайтесь к нагретым частям паяльника и свежим паяным соединениям.
Выключайте паяльник после завершения работы.
Храните паяльные принадлежности в недоступном для детей месте.

Соблюдение этих простых правил обезопасит вас при выполнении паяльных работ.

Как правильно паять провода паяльником

На первый взгляд пайка проводов может показаться достаточно простым делом, но на практике этот не столь затейливый процесс имеет ряд нюансов и тонкостей, без знания которых сложно правильно справиться с работой. То, насколько правильно и хорошо Вы справитесь с пайкой, во многом зависит от чистоты инструментом, правильного выбора материалов и прочих важных деталей.

Зачем нужен флюс и припой, и как их использовать?

Для пайки проводов требуется использование специального материала – припая, в роли которого, как правило, выступает какой-нибудь прочный, но легко поддающийся плавке материал. Если вы хотите качественно спаять провода, тогда лучше всего выбрать чистое олово.

К сожалению, его не так-то просто приобрести, да и цена на него велика, поэтому чистый материал можно заменить оловянно-свинцовыми сплавами. На самом деле, такой вариант не многим проигрывает чистому олову, так что можно смело паять провода таким материалом. отдельно стоит упомянуть о флюсе. В этом случае речь идет о веществе, которое обладает противоокисляющими свойствами.

Для чего нужен флюс?

Он просто необходим, в противном случае провода в процессе пайки будут окисляться (терять свои свойства и разрушаться). Также следует учесть, что припой не подходит для металлических материалов без использования флюса. Начиная присматривать материалы для пайки, то быстро сможете обнаружить, что флюсов бывает огромное количество.

Некоторые из них не подходят для пайки проводов из-за наличия в составе кислоты. Вы не ошибетесь, используя в качестве средства против окисления проводов сосновую канифоль. Данный материал не является экзотическим, поэтому его достаточно легко найти.

Соблюдение чистоты

Очень большое значение имеет, в каком состоянии находится паяльник. Грязным жалом паяльника работать очень тяжело, так как припой будет плавиться под действием температуры, но к самому жалу приставать не будет. Действовать следует так: обязательно следите за чистотой инструмента; постоянно чистите жало; перед началом работы нанесите на жало слой припоя.

По ходу работы на паяльнике будет появляться темный налет. Его необходимо счищать, в противном случае паять будет очень тяжело.

Помимо чистоты самого инструмента, не меньшее значение имеет чистота проводов, которые Вы собираетесь паять. Аккуратно зачистите провода, и уже после того, положив на канифоль, прогрейте с помощью паяльника. Только не перестарайтесь с нагревом.

Соединение проводов

Хорошо прогревая детали, внимательно следите за правильностью соединения проводов. Если нужно спаять два провода, тогда необходимо сначала сдавить и скрутить их с небольшим усилием, затем обработать соединение канифолью и тронуть горячим паяльником. Прогревшись, припой начнет течь и тем самым, заполнит собой все имеющиеся промежутки. Аккуратным образом распределите припой по месту соединения, только делайте это осторожно и равномерно.

Как правильно паять провода и электронные схемы

Что нужно знать, прежде чем воткнуть паяльник в розетку? Полезные советы по пайке,
инструменты и предметы первой необходимости, руководство для начинающих

В современном мире умение паять – это не только основополагающий навык, необходимый любому радиолюбителю, монтажнику или электрику, но и весьма весомая вещь для любого «реального» пацана, умеющего не только починить бытовую технику в доме, но при желании, ещё её и улучшить.
На этой странице мы помимо того, что подробно познакомимся с основными инструментами для выполнения качественной пайки, но и научимся со знанием дела пользоваться ими, спаивать между собой разные провода, паять монтажные платы, осуществлять демонтаж и замену вышедших из строя радиокомпонентов. Повествование поведём в лёгкой и непринуждённой обстановке, обусловливающей большую свободу в использовании лексических средств.

Итак, поехали!

Попасть паяльником в кусок припоя, как обезьяна в муравейник – дело нехитрое, то есть дурацкое и не требующее специальной подготовки и умений. А вот научиться правильно паять – это совсем другое дело, полезное и, я бы даже сказал, местами крайне необходимое для всеобщего знакомства с миром электроники и освоением быстроразвивающейся технологической среды.
Однако обо всём по порядку:

1. Паяльник

Паяльник, сука, горячий! Говорят, что если воткнуть его в жопу, то можно услышать новую запись совместного концерта Децла и Жанны Агузаровой.
Если у паяльника накрылась вилка – к нему можно припаять новую вилку. А как припаять к нему новую вилку, если у паяльника накрылась вилка? Скруткой. Хотя скрутка, сука, ненадёжная! Поэтому после того, как ты скрутил провода, надо паяльник вставить в розетку и скрутку пропаять… Когда будет бить током – материться.

., либо послать всех в гондурас и сходить купить новый паяльник.
А каким должен быть обновлённый паяльник?

Новый паяльник не обязательно должен быть дорогим, но при этом крайне желательно, чтобы у него присутствовала адекватная функция регулировки температуры.
В этом случае мощность паяльника не так важна – она может быть и 40 Вт, и 60 Вт. Для тонкой работы это не имеет большого значения, так как фактическая мощность, а вместе с ней и выделяемое в атмосферу тепло будет автоматически регулироваться, составляя в нашем случае в среднем ~ 15 Вт.

Разные типы жал паяльника имеют и разное назначение, рассчитанное на узкую специализацию. Особенности форм дают им преимущества в одной сфере использования и наделяют недостатками в другой, поэтому в любом случае для использования рекомендуется брать несколько жал с различной формой наконечников.

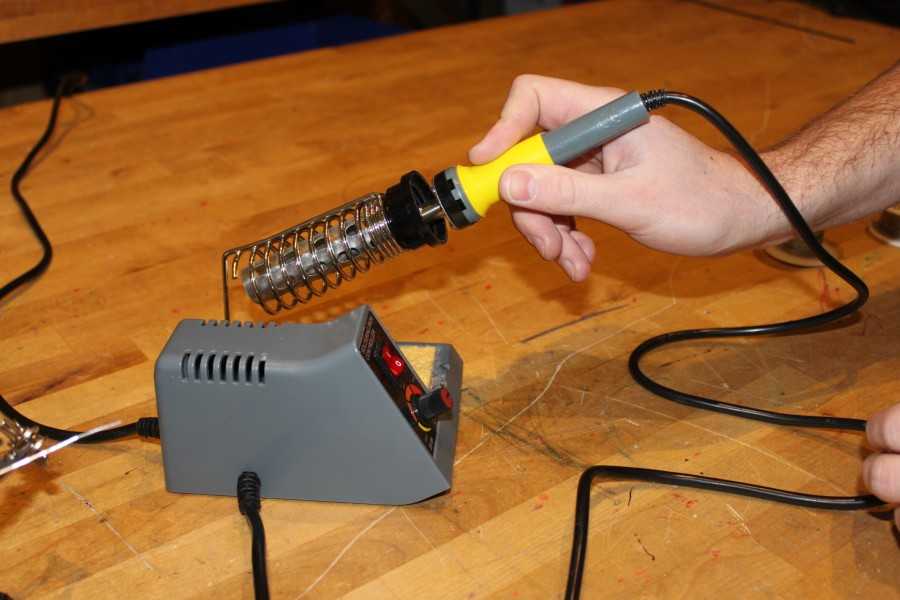

Рис.1 Оснастка для паяния

2. Подставка для паяльника

Тяжёлая подставка всегда лучше лёгкой! Чем тяжелее, тем лучше, центр тяжести – радикально вниз. На рисунке такая подставка (по ощущениям чугунная) изображена в правом верхнем углу. Та, что пониже – полная хрень, подведёт в самый неудобный момент. Падает всегда вместе с горячим паяльником, предпочтительное место посадки – жизненно важные органы, как то: верхняя зона бедра, брюшина, паховая область. Если вы увидели человека с перекошенным ртом и неестественно поднятыми бровями, знайте, на него упал паяльник! Иногда паяльник может падать на пол, но чаще на деревянный стол, оставляя на нём следы термических ожогов 3…4 степени.

3. Средство для очистки жала паяльника

Очистка жала у паяльника, независимо от материала, из которого он сделан – это процесс для качественной пайки неизбежный, необходимый и требующий регулярности. Делается это для того, чтобы удалить слой нагара и оксидных компонентов металла. Влажные губки для очистки жал, как правило, бесполезны, так как они чистят, но мало чего отчищают. А вот медные проволочные или сделанные из стружки специализированные губки (Рис.1 сверху) подходят для этого дела самым наилучшим образом. Кстати, медные губки, купленные в хозяйственных магазинах, также для этих целей вполне подойдут.

При этом важно понимать, что современные жала паяльников имеют никелированное покрытие и чистить их наждачной бумагой или, упаси нас грешных, напильником, как медные нельзя, так как от этого они сразу впадут в уныние и отправятся к праотцам электроники Амперу и Ому.

4. Припой и флюс

Припой, сука, разнообразный. Определить его состав на вид так же сложно, как выманить барсука из норы, поэтому надо читать этикетки. Убедитесь, что состав припоя: 63/37, 61/39 или 60/40, где 1 цифра – это содержание олова, 2 – содержание свинца. Все остальные составы придумали богатые евреи, чтобы иметь возможность наслаждаться тем, как мучается радиолюбитель.
Диаметр припоя для качественной пайки желательно выбирать менее 1 мм, например: 0,8 мм или 0,6 мм или 0,5 мм.
Никогда не верьте китайскому хунвейбину. При любой надписи на этикетке, припой китайского разлива – это всегда херовина, которая херово плавится, херово растекается и херово спаивает детали.

Припой может иметь флюс в центре «прутка», а может не иметь, потому как по-любому припой и флюс предпочтительно использовать отдельно друг от друга. Флюсы для пайки радиодеталей должны быть нейтральными (бескислотными), предпочтительно жидкими или гелеобразными.

5. Оловоотсос (на Рис.1 рядом с паяльником)

Оловоотсос, сука, весёлый! Его придумали египтяне, после того как придумали оральный секс и им показалось мало. Как эта красота функционирует? Для того чтобы подготовить его к работе, нужно кнопку штока нажать до упора вниз (до щелчка). А для того, чтобы привести его в действие, нужно нажать кнопку, в результате чего его рычаг взмывает снова вверх, тем самым создавая в камере оловоотсоса низкое давление. Принцип действия основан на втягивании внутрь себя расплавленного припоя, поэтому оловоотсос – это шприц для олова.

6. Прочие причиндалы, полезные для пайки

Рис.2 Прочие причиндалы, полезные для пайки

Оплетка для снятия припоя (Рис.2 слева) является возможной альтернативой оловоотсосу и позволяет быстро удалить лишний припой с платы или контактов радиодеталей. В целях борьбы за экономию, можно заменить оплётку на медный экран от коаксиального кабеля, а заодно бросить пить, курить, записаться в нудисты и сесть на диету. С другой стороны – а на хрена нам столько денег?

Пинцет. Пинцет придумала красивая, но, сука, суровая баба для выщипывания бровей, а также прочей волосни на различных интимных частях тела. Как известно, пинцетов много не бывает, как, собственно говоря, и идеальных пинцетов. Поэтому их может быть не один, а целых два или три.
В нашем деле пинцет нужен для пристраивания и удерживания элементов на месте пайки.

Бокорезы. Бокорезы, сука, удобные! Это такие кусачки с пружиной, которые можно использовать не только для стрижки роговых образований на кончиках пальцев, но и для обрезания выводов радиодеталей, проводов, разрезания тонкого металла, пластмассы, а также разной прочей лабуды невысокой твёрдости.

Штатив «третья рука» (Рис.2 справа). Третью руку придумали производители «Запорожцев» для того, чтобы одной держаться за руль, второй – за коробку передач, а третьей вытирать слезы! В миру держатель «третья рука» – это название приспособления, позволяющего фиксировать разные мелкие детали в нужном положении в моменты полного исчерпания ресурсов собственных рук. Вещь хорошая, полезная, в хозяйстве пригодится!

Ну что, отоварились? Приступаем к пайке, но уже серьёзно

1. Первое, что нужно сделать – установить температуру паяльника. Самые распространенные сплавы припоев 60/40. ..63/37 имеют температуру плавления около 200°С. При этом, для того чтобы температура жала при касании мест пайки не падала ниже этих 200°С начальная температура должна быть не ниже 300…320 градусов. Кто-то предпочитает работать именно при такой температуре жала, кто-то считает оптимальной – 370…390°C. В любом случае, следует выставить для себя комфортный градус из этого диапазона (300…390°C), исходя из того, что паяльник должен быстро плавить припой, но не слишком быстро выжигать канифоль.

2. Второе, что нужно сделать перед началом паяния – уяснить, что качество соединений целиком зависит от «чистоты» спаиваемых элементов. Заранее очистите, обезжирьте бензином или другим органическим растворителем выводы элементов и контактные площадки перед пайкой. Не лишним будет и заранее залудить места пайки.
Перед любой работой уделите пару минут очистке жала паяльника, тем более, что у вас для этих целей имеется предварительно приобретённая медная губка. После этого залудите жало припоем.

Начнём с расхожего – Как спаять между собой провода?

Если спаиваемые провода идут в одном направлении, то тут всё просто:

1. Снимаем с концов изоляцию, зачищаем и обезжириваем оголённую часть, скручиваем между собой провода;
2. Нагреваем скрутку паяльником и покрываем флюсом. Если предстоит пайка многожильных медных проводов, то необходимо обязательно запастись именно жидким флюсом, так как покрыть всю поверхность «волосков» расплавленной твёрдой канифолью будет очень трудно;
3. Наносим небольшое количество припоя, распределяя его по поверхности провода;
4. Даём остыть и отвердеть припою естественным образом.

Если спаиваемые провода идут навстречу друг другу, то:

1. Снимаем с концов изоляцию, далее зачищаем и обезжириваем оголённую часть;

2. Если провод многожильный, то распушаем жилы;

3. Аккуратно скручиваем между собой провода (как показано на рисунке), после чего покрываем их жидким флюсом. Если провод одножильный, то перед скруткой его лучше облудить;

4. Наносим припой, равномерно распределяя его по поверхности провода;

5. Даём припою затвердеть естественным образом, то есть не дуем на него. Всё!!!

А теперь, для того чтобы понять – Как паять печатные платы? воспользуемся несколькими картинками, цинично позаимствованными с буржуйского сайта – https://makerspaces.com:

Вот что пишет автор:

« Как паять: руководство для начинающих

Шаг_1: Установите компонент, вставив его выводы в отверстия на печатной плате. Переверните плату и согните выводы наружу под углом 45 градусов. Это поможет компоненту лучше прижаться к медным площадкам и предотвратит его выпадение во время пайки.
Шаг_2: Нагрейте соединение паяльником, разогретым до температуры 400°C. Коснитесь его кончиком медной площадки и вывода элемента одновременно. Вам нужно удерживать паяльник на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.
Шаг_3: Нанесите припой на соединение. Продолжайте держать паяльник на медной площадке и выводе и прикасайтесь припоем к соединению. ВАЖНО – не прикасайтесь припоем непосредственно к кончику жала. Нам нужно, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении к нему. В противном случае сформированный контакт будет плохим.
Шаг_4: Уберите паяльник, дайте припою остыть естественным образом, не дуйте на него. Когда он остынет, вы можете отрезать лишний провод от вывода.
Правильно спаянное соединение должно быть гладким, блестящим и иметь форму конуса».

Казалось бы – всё отлично, однако несколько смущает отсутствие у автора флюса в процессе пайки. Он, конечно, присутствует внутри припоя, однако во многих случаях этого бывает недостаточно.
Поэтому вместо шага №2 я бы посоветовал нанести на соединение жидкий или гелеобразный флюс, после чего перейти к 3-му шагу. При наличии предварительно нанесённого флюса припой по месту соединения растечётся гораздо быстрее – ибо так мы паяли, паяем и будем паять на века и во имя веков, причём даже порой на необлуженных (но при этом основательно обезжиренных) платах.
Само собой разумеется, что после того, как плата будет полностью спаяна, необходимо остатки флюса смыть бензином, спиртом или растворителем.

А теперь давайте рассмотрим некоторые типичные ошибки, которые могут возникнуть при пайке:

• Припой на контакте тусклого цвета – образуется при слабом прогреве деталей. Такой контакт    будет рыхлым, непрочным и быстро разрушится.
• Пайка выглядит рыхлой и не блестит (похоже на предыдущий пункт) – слишком мало флюса.    Контакт также быстро разрушится.
• Припой не может покрыть поверхность контакта – часто происходит при перегреве компонентов.    Флюс быстро испаряется, качественное соединение не образуется.
• Выход из строя паяемых компонентов – также может произойти при перегреве.
• Отсутствие контакта в соединении – нанесено недостаточное количество припоя, которое не    может заполнить зазор между спаиваемыми деталями.
• Замыкание соседних контактов – может случиться из-за слишком большого количества припоя.   Также может произойти в случае неудаления после пайки кислотного флюса, т. к. он проводит ток и    может замкнуть контакты.

Ну и под занавес – Как убрать припой с дорожек печатной платы?

Как уже писалось выше, существует два способа для того, чтобы избавиться от припоя: 1. Дедовский (но довольно эффективный) – оплёткой для снятия припоя, 2. Более продвинутый – оловоотсосом.

Поговорим о том, как этим всем хозяйством пользоваться – 1. Оплетка для снятия припоя :

1. Сначала пропитайте оплётку в канифоли или нанесите на неё флюс.
2. Расплавьте небольшой кусок припоя на кончике жала паяльника. В дальнейшем этот кусок смешается со старым припоем и это поможет оплётке лучше впитать расплавлен- ную смесь.
3. Прикоснитесь расплавленным припоем к контакту. Произойдёт быстрый процесс плав- ления контакта.
4. Поместите оплетку на контакт. Держите жало паяльника поверх оплетки так, чтобы припой оставался расплавленным.

5. Подождите несколько секунд, пока расплавленный припой полностью не поглотится оплёткой.

6. После окончания очистки, отрежьте часть оплётки, задействованной в удалении припоя, т. к. после разового использования она больше не будет выполнять свои функции. Размотайте кусок новой оплетки, если вы отпаиваете несколько контактов.

Дальше у нас на очереди – 2. Как использовать оловоотсос :

1. Нагрейте контакт с припоем, приложив к нему жало паяльника, до тех пор, пока он не расплавится до жидкого состояния, чтобы его можно было всосать оловоотсосом.
Если старый затвердевший припой не хочет плавиться, то сдвинуться с мёртвой точки поможет новый кусок припоя.

2. Сразу после того как припой расплавился, приставьте носик «взведённого» оловоотсоса к контакту и нажмите на кнопку «спуска», чтобы всосать припой.

3. Желательно после каждого очищенного контакта сразу же чистить и контейнер оловоотсоса, следуя рекомендациям производителя для вашей конкретной модели.

А на следующей странице посмотрим, как можно спаять компоненты для поверхностного монтажа (SMD компоненты).

Как правильно спаять провода, как профессионал (простые советы и рекомендации)

Сантош Дас | Последнее обновление: 26 июня 2021 г.

Узнайте, как правильно паять провода, как профессионал, с помощью этих простых советов и рекомендаций.

Узнайте, как правильно спаять провода, как профессионал, с помощью этих простых советов и рекомендаций. Здесь я научу вас, как правильно паять провода вместе с помощью простых и простых инструментов, советов, приемов и приемов.

Содержание

Необходимые инструменты и расходные материалы:

Электрический провод для пайки
Инструмент для зачистки проводов
Проволочный припой с флюсовой сердцевиной
Флюс для пайки
Паяльник
Термоусадочная трубка
Вентилятор горячего воздуха

Как правильно паять провода вместе, как профессионал

Используя инструмент для зачистки проводов, зачистите провода до нужной длины
Зафиксируйте и крепко скрутите зачищенные провода вместе
Нанесите флюс для пайки на место соединения проводов
Предварительная загрузка жала паяльника припоем
Припаяйте соединение проводов
Вставьте термоусадочную трубку в провод, чтобы закрыть место пайки
Подача горячего воздуха с помощью нагнетателя горячего воздуха для усадки трубок
Идеальная пайка проводов готова

Видео: Как правильно паять провода вместе, как профессионал (Простые советы и рекомендации)

PS: Можно использовать те же советы, приемы и приемы:

Припаять провод к плате
Для пайки проводов к металлу, разъемов и клемм
Для пайки электроники

Вывод:

Надеюсь, эти советы, приемы и приемы оказались для вас полезными. Эти методы распространены в электротехнической и электронной промышленности.

Для автоматической и быстрой пайки проводов электронные компании используют метод пайки погружением для ускорения процесса. Это рекомендуется для массового производства. Для небольшого количества достаточно ручной пайки.

Пожалуйста, поделитесь с другими, если вы нашли эту статью полезной. Спасибо!

Как спаять электрические провода

Сложность

Средний уровень

Идеально подходит для домовладельцев.

Время выполнения

30 минут

25–50 долларов

Вам могут понадобиться некоторые расходные материалы.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

Инструменты

Проводная стриппер
ЗАБОРОЖНЫЕ ЗАБОЧКИ
ЗАБОРОВКИ
Sponge
Soldering Iron
Советы по сортинге
Doldering Soldering Iron
Soldering Soldering
Soldering Soldering Sporering Iron
Soldering

Тепловой пистолет (необязательно)
Прожилка

. Поставки

Трубки с теплоусайкой

Немного потренировавшись, вы можете добавить пайку электрических проводов в свой список забавных навыков домовладельца, но это не работа для небрежных домашних мастеров. Паяльники являются высокотемпературными инструментами, и некачественная или небрежная работа может привести к перегоранию прибора, короткому замыканию или даже пожару. Ниже наше руководство научит вас безопасно паять провода.

Подготовка к пайке проводов

Обеспечьте безопасность себе и остальным домочадцам, приняв надлежащие меры предосторожности перед началом любых работ по пайке.

Снимите защитные очки и перчатки : Защитите руки и глаза от горячих искр и токсичных материалов.
Рабочее место в хорошем состоянии : Паяльники могут мгновенно нагреваться до 600 градусов по Фаренгейту. Вы хотите иметь безопасное, не захламленное, негорючее рабочее место.
Очень важна хорошая вентиляция : Паяльные пасты и припои на основе свинца могут вызывать проблемы с дыханием в душных помещениях.
Попробуйте несколько тестовых прогонов : Потренируйтесь, по крайней мере, с полдюжиной тестовых стыков, прежде чем припаивать провода друг к другу на вашем ценном приборе.
Рассчитайте диаметр провода: Эти размеры понадобятся вам для покупки термоусадочной трубки правильного типа.
Отключите питание проводного устройства. Безопасность превыше всего.

Защитное изоляционное покрытие
Фото: Grigorev_Vladimir / iStock / Getty Images дюйма пластикового изоляционного покрытия с каждого из ваших проводов. Это нужное количество зачистки, чтобы обеспечить правильную пайку без использования слишком большого количества термоусадочных трубок на следующем этапе.
Будьте осторожны, чтобы не повредить нижние провода — здесь поможет обрезка проводов соответствующего сечения. Соскабливание покрытия подвергает медные провода окислению, и вы можете повредить электрические соединения.
Покрытие проводов с термоусадочной трубкой
Затем возьмите гибкую пластиковую трубку, предназначенную для плотного прилегания к проводам. Убедитесь, что вы покупаете трубы подходящего размера. Сделайте слишком большой, и он не уменьшится, чтобы соответствовать и изолировать должным образом после пайки. При нагреве он сжимается не менее чем на 50%.
Отрежьте длину, покрывающую стык плюс 1/2 дюйма с каждого конца. Наденьте трубку на один из проводов. А пока сдвиньте его вниз по проводу так, чтобы он находился на безопасном расстоянии от открытой области, которую вы будете припаивать позже.
Скручивание для соединения проводов
Скручивайте провода обеих секций до тех пор, пока они не защелкнутся, чтобы уменьшить растрескивание паяного соединения и улучшить его целостность. Они должны быть закручены достаточно туго, чтобы их диаметр был меньше, чем у термоусадочной трубки. Однако не переусердствуйте — это может затруднить проникновение припоя.
Покройте соединение канифольным флюсом
Фото: OlFedv / iStock / Getty Images
Нанесите немного канифольного флюса на проволоку, чтобы полностью покрыть соединение. Это помогает втянуть припой в жилы соединительного провода.
Чтобы активировать канифольный флюс, прикоснитесь жалом паяльника к проводу на пару секунд. Тепло приведет к расплавлению канифольного флюса. Когда он начинает дымить, это означает, что флюс активирован.
Удаление окисления железа с железа (при необходимости)
Если вы уже использовали утюг раньше, очистите кончик утюга влажной губкой, чтобы удалить остатки окисления. Чистый наконечник максимизирует проводимость и обеспечивает чистое соединение. Если вы приобрели несколько паяльников для этого проекта, вы можете пропустить этот шаг.
Припаяйте провода вместе
Фото: Джоэл Папалини / Adobe Stock
Далее: Самое интересное. Перед работой с паяльником наденьте защитные перчатки и очки.
1. Включите паяльник и раскатайте примерно четыре-шесть дюймов припоя, готового к использованию.
2. Храните нагретый паяльник в предназначенной для него устойчивой подставке или подставке, когда он не используется, чтобы предотвратить повреждение от ожогов или риск возгорания. Выключите его, если вам нужно оставить его без присмотра в любой момент, и берите утюг только за изолированную ручку.
3. Припой и наконечник припоя должны максимально соответствовать диаметру существующего провода.
4. Прижмите кончик утюга к прядям из проволочной сетки.
5. Крепко удерживайте в течение нескольких секунд, чтобы припой расплавился на железе.
6. Легкое прикосновение припоя к стыку должно немедленно соединить жилы провода.
Дайте припою остыть
Дайте себе (и припою) минутку отдохнуть. Дайте припою остыть и затвердеть в течение нескольких минут. Оставляя провода нетронутыми во время сушки, вы обеспечиваете надежное соединение.
Установка термоусадочной трубки на место
Натяните термоусадочную трубку на паяное соединение. Пусть он перекрывает исходную изоляционную трубку не менее чем на 1/4 дюйма с каждой стороны, чтобы все части оголенного провода были закрыты.
Применение тепла для усадки трубок
Наконец, возьмите тепловую пушку. Используйте его, чтобы усадить изоляционную трубку вокруг провода. Если у вас нет тепловой пушки, вместо нее можно поднести к трубке зажигалку.

Сделай сам вместо того, чтобы нанять профессионала

Умение спаять два провода является бонусом при выполнении базового ремонта электрооборудования в вашем доме. Тем не менее, работа с электрическими соединениями — особенно если вам не хватает элементарных отраслевых ноу-хау — это то, чем вы не должны заниматься без правильных инструментов и опыта.

Иногда вызов лицензированного электрика рядом с вами является более безопасным выбором. стоимость найма электрика колеблется от 50 до 100 долларов в час , но это хорошо потраченные деньги, если вы нервничаете по поводу пайки проводов.

Часто задаваемые вопросы

Каковы признаки плохой пайки?

Стремитесь к однородному гладкому соединению, чтобы обеспечить хорошее электрическое соединение. Если он выглядит коркой и неровным, ваш утюг может быть грязным или косяк недостаточно горячий. Чтобы сохранить наконечник утюга в чистоте, протирайте его влажной губкой или очистителем для латунных наконечников, когда заметите черные пятна или ржавчину, чтобы удалить остатки окисления и флюса. Лужение поверхности наконечника небольшим количеством припоя создает дополнительный слой защиты.

Есть ли другие способы соединения проводов?

Пайка — надежный и долговечный способ соединения проводов, но не единственный. В настоящее время профессионалы часто вместо этого обжимают соединение, хотя это требует более высокого уровня навыков, чем пайка.
