Содержание

Установка антенны для цифрового ТВ

Активный переход с аналогового на цифровое вещание позволил улучшить качество трансляции. В России этот процесс практически завершен. В июне оставшиеся регионы РФ перейдут на эфирное цифровое вещание. Изменения стали катализатором привлечения интереса пользователей. Установка антенны для цифрового телевидения – важная тема для россиян. Далеко не все пользователи знают, как выбрать, установить и настроить телеантенну, поэтому сейчас рассмотрим эти вопросы.

Как определить местонахождение телевышки

Жители крупных населенных пунктов, находящиеся в зоне уверенного приема сигнала, особо не заморачиваются над тем, как правильно направить антенну, поскольку ее вектор практически не отражается на качестве трансляции. С кардинально противоположной ситуацией сталкиваются жители поселков и сёл. Направление антенны влияет на прием цифрового вещания. Поэтому чрезвычайно важно, чтобы она была направлена в сторону ретранслятора сигнала.

Чтобы все сделать правильно и добиться максимальной качественного телевещания, нужно знать следующее:

точное месторасположение телевышки и расстояние от антенны до ретранслятора сигнала;
технические параметры: каналы и их частота вещания. Используя эту информацию, можно словить цифровой сигнал, даже находясь в отдаленных частях зоны покрытия. Пользователю придется настраивать каналы в ручном режиме, регулируя частоту;
список доступных для приема телеканалов. Сегодня запущено два бесплатных мультиплекса, в ближайшем будущем состоится запуск третьего.

Вся актуальная информация о вышках и их месторасположении опубликована на официальной карте покрытия Цифрового ТВ. Пользователи могут изучить карты ретрансляторов и зоны покрытия. Необходимо ввести в строке поиска название населенного пункта. После этого появится карта местности. На ней обозначены телевышки.

Наведите курсор компьютерной мыши на населенный пункт, а потом кликните ЛКМ.

Откроется информация о расстоянии телевышки. Пользователь сможет также ознакомиться с номерами каналов, частотой вещания, количеством доступных мультиплексов. В активном меню доступна специальная опция, позволяющая определить сформированную зону покрытия конкретной телевышкой.

Используя эти знания, пользователь сможет правильно установить антенну для последующей настройки цифрового эфирного телевидения. Получив необходимую информацию, можно приступать к приобретению оборудования. Пользователи, живущие в городе в зоне уверенного приема, смогут обойтись обыкновенной комнатной антенной.

Необходимое оборудование

Чтобы настроить прием цифровых эфирных каналов, пользователи устанавливают антенну, покупают ресивер, который подключается к телевизору коаксиальным кабелем. Однако список необходимого оборудования может изменяться в зависимости от модели телевизора, а также от отдаленности населенного пункта от телевышки.

Для подключения цифрового ТВ понадобится антенна дециметрового диапазона. Это оптимальный вариант для качественного приема цифрового сигнала. Допускается использование комнатных антенн, а также устройств для наружного монтажа. Выбор во многом зависит от того, в каком населенном пункте живет пользователь. Например, если речь идет о настройке «цифры» в многоэтажном доме в центре города, тогда можно использовать комнатную телеантенну, поскольку это зона уверенного приема сигнала.

Наружные антенны преимущественно используются для настройки телевещания в отдаленных населенных пунктах. Монтаж устройства осуществляется на крыше дома. Перед тем как устанавливать передатчик, нужно обязательно определить, где именно располагается телевышка. Как это сделать, мы уже рассматривали ранее.

Наличие качественного сигнала свидетельствует о том, что пользователь сможет обойтись и без усилителя сигнала. Запомните, что осуществляется прием не только прямого, но и отраженного сигнала. Это одно из весомых преимуществ цифрового ТВ. Использование усилителя в многоэтажных домах наоборот только ухудшит качество приема сигнала.

Поэтому нужно применять устройство в ситуациях, когда оно действительно требуется.

Ключевым элементом всей системы выступает именно телевизор, поскольку он воспроизводит трансляцию. Современные модели оборудованы встроенным DVB-T2 модулем. Это означает, что пользователь сможет подключить антенну напрямую к телевизору. Соответственно, цифровой ресивер не потребуется.

Старые модели телевизоров поддерживают DVB-T, но этот стандарт не имеет совместимости с инфраструктурой России. Поэтому владельцам таких ТВ все равно придется дополнительно приобрести тюнер.

Как было отмечено выше, приставка используется в тех случаях, когда стандарт цифрового телевещания не поддерживается телевизором. Тюнер расшифровывает сигнал, а ТВ уже обеспечивает воспроизведение трансляции. Современный рынок предлагает широкий ассортимент различных тюнеров с широким набором функциональных возможностей.

Установка антенны

Старые антенны преимущественно подходят для приема цифрового ТВ. Однако это касается в большей степени комбинированных модулей и устройств, состоящих из коротких элементов. Если антенна установлена правильно и работает корректно, то пользователю остается только определить, способно ли устройство эффективно ловить цифровой сигнал в зоне абонента. Преградой могут стать: различные постройки, высокие деревья и т.д.

Дицемотровый сигнал не обладает широкой зоной покрытия. Поэтому с целью распространения сигнала формируется целая сеть передатчиков. На процесс настройки антенны и цифрового телевидения в целом серьезное влияние оказывает ландшафт. Лесные массивы и горы способны стать катализаторов плохого приема. Поэтому столь важные факторы нужно учитывать перед установкой телеантенны.

Как подключить цифровую антенную к телевизору? Соединение устройств осуществляется с помощью специального коаксиального кабеля. Пользователю нужно просто вставить штекер в соответствующий разъем. Ничего сложного в этом нет, поэтому помощь специалистов абсолютно точно не потребуется. Что касается процесса установки антенны, то он будет изменяться в зависимости от условий приема, поэтому универсальной инструкции не существует. Однако есть общие рекомендации, позволяющие добиться положительного результата. О советах поговорим немного позже.

Комнатная

Установите цифровую антенну на подоконник, повернув устройство в сторону ретранслятора сигнала. Обязательно удостоверьтесь в том, что рядом отсутствуют источники радиосигнала, которые теоретически могут спровоцировать помехи. Самый яркий пример – Wi-Fi роутер. Важно, чтобы он находился как можно дальше от антенны. Минимальное расстояние между устройствами должно составлять несколько метров.

Наружная

Наружные телеантенны преимущественно устанавливаются на крыше дома. Устанавливать антенну для цифрового телевидения нужно так, чтобы она была направлена в сторону телевышки. Система крепления устройства – еще один чрезвычайно важный момент. Телеантенна должна быть надежно защищена от негативных погодных условий, например, сильного ветра.

Оптимальный вариант – использование надежного кронштейна. Закрепите его на стене или крыше дома. После этого можно устанавливать телеантенну. Это позволит в дальнейшем регулировать положение устройства. В процессе установки нужно учитывать, что для тонкой настройки придется ее поворачивать, поэтому ослабьте немного крепления. После окончания настройки, нужно закрепить фиксирующие элементы кронштейна.

Подключение антенны к телевизору

Процесс подключения антенны для цифрового телевещания будет изменяться в зависимости от доступного оборудования. Если телевизор оснащен встроенным модулем DVB-T2, тогда антенна подключается к нему напрямую. В противном случае используется промежуточное звено – специальный ресивер. Сейчас рассмотрим, как правильно подключить антенну для цифрового телевидения в обоих случаях.

При наличии встроенного ресивера DVB-T2

Сразу после монтажа антенны, нужно ее подсоединить к телевизору. Подключается цифровая антенна к ТВ по следующей инструкции:

Отыщите на панели телевизора специальный интерфейс, предназначенный для подсоединения внешней телеантенны. Преимущественно эти разъемы маркируются обозначением «Ant In».
Штекер кабеля, подключенного к телеантенне, нужно вставить в этот интерфейс. Желательно обесточить телевизор – это важное требование техники безопасности.
Включите телевизор, а потом в меню настроек активируйте цифровой ресивер, переключившись на соответствующий источник сигнала.
Запустите процесс автоматического поиска телеканалов. Дождитесь его окончания. В среднем процедура занимает не больше 5 минут.
Сохраните и отсортируйте найденные каналы в соответствии со своими предпочтениями. Можно наслаждаться просмотром.

При использовании цифровой приставки

Если телевизор не оснащен встроенным DVB-T2 ресивером, тогда подсоедините цифровую антенну к ресиверу, придерживаясь пошаговой инструкции:

Кабель, подключенный к усилителю или телеантенне, нужно вставить в соответствующий разъем цифрового ресивера.
Подключите тюнер к телевизору. Оптимальный способ – HDMI интерфейс. Этот разъем способен обеспечить высокое качество видеосигнала. Старые модели ТВ не оснащены данным входом. Соединение устройств также возможно путем использования классических аналоговых интерфейсов. Самый распространенный вариант – RCA.
Включите телевизор, используя пульт дистанционного управления. Выберите источник сигнала – HDMI или RCA. Все зависит от того, как была подключена приставка к ТВ.
Запустите автоматический поиск каналов. Альтернативный способ – ручная настройка, но она займет намного больше времени.
Можно наслаждаться просмотром бесплатных каналов, входящих в базовые мультиплексы.

HDMI способен обеспечить одновременную передачу ауди и видео. Если использовать аналоговые интерфейсы, то тогда настройка подключения будет осуществляться с помощью сразу нескольких проводов.

Общие советы

Чтобы выполнить установку антенны и настройку цифрового телевидения, придерживайтесь нескольких экспертных рекомендаций:

далеко не всегда использование усилителя оправдано. Настройте подключение «цифры» без этого устройства. Если качество приема удовлетворительно, тогда усилитель не потребуется. Не забывайте, что направлять антенну нужно в сторону вышки. Это позволяет улучшить качество сигнала. Положение выбрано правильно, но сигнал плохой? В таком случае установите усилитель;
настроить цифровое телевещание на нескольких телевизорах можно только при условии использования наружной антенны. К одному ресиверу можно также подсоединить несколько ТВ, но для этого нужен специальный адаптер;
минимизируйте риск экранирования или блокирования сигнала. Например, не стоит устанавливать телеантенну под металлической крышей или рядом с высотным зданием, загораживающим ретранслятор. Высоковольтные линии также блокируют сигнал. Многоэтажные дома способны отражать сигнал.

Это все, что нужно знать об установке антенны и настройки цифрового ТВ. Придерживайтесь инструкций и вам удастся настроить корректное подключение.

В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ

2. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится. В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну на место передачи — на ТВ вышку.

УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!

Вставляем штекер антенны во входное гнездо. Но, повторяю, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание от ресивера на эту самую центральную жилу и где взять 5 вольт напряжение?

Питание подается по центральной жиле кабеля. Вот так.

Все очень просто. Питание на антенну подаст ресивер (цифровая приставка). Эта функция есть абсолютно во всех приставках ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.

КАК ВКЛЮЧИТЬ ПИТАНИЕ АНТЕННЫ В ЦИФРОВОМ ТЮНЕРЕ? ИЩИТЕ В МЕНЮ ТЮНЕРА!

3. Дальше настраиваем тюнер, для этого запускаем автопоиск.

ВНИМАНИЕ!!! Если Вы выезжаете для установки за город, где прием неустойчивый и иногда даже непонятно где стоит передатчик цифрового ТВ, необходимо заранее, перед выездом настроить телевизор DVB-T2 ресивер. Все 20 каналов должны быть заранее найдены. Это съэкономит массу времени, поскольку настройка тюнера на даче при ненастроенной или непонятно куда направленной антенне тот еще квест. Если телевизор не настраивается в городе, настройте его у соседей или друзей (там гд вся аналогичная тхника прекрасно работает), тогда Вам станет понятно — телевизор не принимает или барахлит антенна.

Убеждаемся, что телевизор все хорошо принимает и показывает.

Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте находим кнопку Инфо (INFO). Нажимаем ее один раз, второй раз, третий раз.

КНОПКА ИНФО НА ПУЛЬТЕ ПРИЕМНИКА ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА

Должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд. Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению. Данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА

4. Настройка антенны.

Если параметры менее 40-50%, надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. В нашем случае все вполне прилично — и интенсивность сигнала, и качество 90% и более.

А что делать, если вместо 20 бесплатных каналов показывается только 10 каналов? То есть не оба мультиплекса, а только один из них. А то же самое — надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. Дело в том, что каналы передаются пакетами кратно 10. каждый передатчик передает по 10 каналов. Мощность передатчиков обычно разная — и если антенна направлена немного не туда, то принимается только один более мощный мультиплекс (10 каналов). Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну (и поставить антенну повыше, например комнатную — на шкаф) на место передачи — на ТВ вышку. Оба мультиплекса передаются из одного источника — передатчика ТВ. Поэтому, если у Вас принимаются только 10 каналов, выбираете какой нибудь канал, нажимая кнопочку «ИНФО» на пульте, выводите данные об уровне и качестве сигнала. Далее добиваетесь максимальных значений Уровня и Качества сигнала. Желательно, более 60%. Далее запускаете поиск каналов в меню тюнера или телевизора. И скорее всего, Поиск найдет и второй мультиплекс.

А что делать, если показывается не 20 каналов, а 18, но именно цифровых а не аналоговых? Что случилось? А случилось следующее — устарело программное обеспечение. В этом случае необходимо обновлять программное обеспечение тюнера или телевизора. Обычно это делается достаточно просто. Но об этом — в другой раз.

Раньше на весь район был в лучшем случае только один передатчик ТВ. Теперь количество станций, передающих бесплатное цифровое ТВ, увеличилось в сотни раз. И если раньше от Вас до передатчика было 80 км, то теперь скорее всего, гораздо меньше. Еще раз. Передатчиков цифры много, не верьте соседу, который скажет что он один-единственный. Проверить можно на сайте КАРТА ЦИФРОВОГО ТВ РОССИИ. Найдите свое местоположения на этой карте.

Есть и еще такой нюанс — в Санкт-Петербурге мультиплексы передаются на частотах 586МГц и 666МГц. Это довольно близкие частоты. Если антенна принимает одну частоту (мультиплекс), то, скорее, всего она принимает и второй мультиплекс. Однако встречаются и сложные ситуации, как в Ярославле — 474 МГц и 762 МГц. Эти частоты бесплатного тв сильно различаются. Поэтому требования к антенне в Ярославле выше — она должна обладать более широкой и равномерной характеристикой. Переводя на деньги — стоить дороже. Иначе будет приниматься только один мультиплекс. Напоминаю, данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.

Остальные часто задающиеся вопросы освещены в Видеоролике (см ниже).

5. Про ресивер для приема цифрового ТВ все понятно. А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC, ни в Sony! Ни в каких телевизорах!

Не спрашивайте меня, почему — вот не сделано!

Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.

Выход есть!

Поэтому для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания.

Основная мысль разработчиков была в том, что антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:

Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.

USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!

Дадыщь! А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.

Что делать? А все просто! Надо использовать блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора втыкаем не в телевизор, а в блок питания.

Вуаля! Светодиод засветился, антенну мы подключили правильно.

Светодиод в антенне Т-3320/antenna.ru

И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.

Однако, длина USB кабеля и антенного кабеля у таких антенн обычно очень небольшая, сантиметров 50, поэтому такие антенны удобно использовать только в зоне уверенного приема, потому что, если антенну потребуется отнести метра на три от телевизора, теперь понадобятся два удлинителя. Вам придется покупать и антенный удлинитель, и удлинитель USB.

Итак, на вопрос «какая тв приставка подает питание на антенну» ответ — любая!

Итак, на вопрос «какой телевизор может подать питание на антенну» ответ — мало какой!

Вывод: если нет цифровой приставки, а есть современный телевизор с DVB-T2 — используйте инжектор и зарядник от телефона для подключения активной антенны.

Инжектор питания 5 вольт Триада-311/antenna.ru для подачи питания на активную ТВ антенну отличается от других инжекторов наличием светодиодной индикации подключения. Это очень удобно, поскольку в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки. Поэтому, воткнув в USB телевизора инжектор другого производителя, пользователь не знает, подано питание на антенну или нет. Наличие светодиодного индикатора в инжекторе Триада-311/antenna.ru делает его очень удобным при использовании.

Вот, собственно и все!

Таким образом, питание на активную телевизионную антенну от современного цифрового СМАРТ-Телевизора лучше всего подавать при помощи ТВ USB инжектора (5 Вольт).

6. Для закрепления полученной информации, мы рекомендуем также посмотреть наш видеоролик на эту тему.

В видео показана настройка на примере Комнатной цифровой ТВ антенны Триада 3310 , которая не имеет аналогов по приемным свойствам (перегрузка и дальность действия),
обладает выдающимися приемными свойствами, -работает на прямом, отраженном и переотраженном сигнале. Индикатором правильного подключения является светодиод. Как выбрать и настроить антенну DVB-T/T2.
Со встроенным усилителем. Применяется в ситуации, когда направление на передающий центр известно не очень точно или нет возможности направить антенну на телебашню. Работает на прямом, отраженном и переотраженном сигнале в условиях города и ближнего пригорода.

Эта Антенна-усилитель немного больше обычной антенны и в несколько раз эффективнее, предназначена для приема цифровых телевизионных сигналов DVB-T и DVB-T2, а также аналогового ТВ в диапазоне ДМВ 470-850 МГц. Антенна обеспечивает надежный прием телесигнала в зоне уверенного приема (обычно на расстоянии до 20-25 км от телепередатчика, дальность зависит от мощности сигнала, высоты установки приемной антенны, рельефа местности, наличия препятствий между телепередающей станцией и и приемной антенной). Антенна устойчива и не склонна к опрокидыванию за счет утяжелителя в основании.

Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового — местонахождении и зоне покрытия цифрового сигнала в России.

Цифровое ТВ. Ликбез. Как подать питание от телевизора на антенну активную цифровую ТВ DVB-T2

Наш эксперт Станислав Боуш Рассказывает:

Активная тв антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала.

В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится. В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел.

УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!

Для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание 5 Вольт подается по центральной жиле кабеля. Антенные телевизионные сетевые адаптеры 12 Вольт медленно, но неуклонно уходят в прошлое (блоки питания антенны, которые втыкаются в розетку 220 вольт). Есть более современные решения. Гораздо более удобные.

А как подать питание 5 вольт на антенну по антенному кабелю? Об этом Вы узнаете из статьи.

Вот антенна, например, комнатная направленная активная, называется Т-3310 производство компании antenna.ru. При подаче питания, светится индикаторный светодиод.

Первый способ подачи – это питание от тв ресивера (цифровой приставки). Во всех, абсолютно во всех ресиверах реализована функция включения питания антенны.

Для этого в меню ресивера надо найти пункт Питание антенны и переключить с ОТКЛ на ВКЛ. Вот так:

А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC! Ни в каких телевизорах!

Не спрашивайте меня, почему — вот не сделано!

Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.

Выход есть!

Видеоролик «Как подключить активную антенну к Телевизору» на YOUTUBE

С вами канал antenna.ru!

Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.

USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!

ииииииии…………

Дадыщь!

А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.

Вуаля! Светодиод на антенне засветился, значит, антенну мы подключили правильно.

Внимание! Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь — абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 с индикаторным светодиодом (ссылка на него есть в конце статьи).

Светодиод в антенне Т-3320/antenna.ru

И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.

Итак, на вопрос «какая тв приставка подает питание на антенну» ответ — любая!

Итак, на вопрос «какой телевизор может подать питание на антенну» ответ — мало какой!

Вывод: если нет цифровой приставки, а есть современный телевизор с DVB-T2 — используйте инжектор Триада-311 и зарядник от телефона для подключения питания активной антенны.

Вот, собственно и все!

Таким образом, питание на активную телевизионную антенну лучше всего подавать от ТВ USB инжектора (5 Вольт).

С вами был канал antenna.ru и наш эксперт Станислав Боуш!

Подписывайтесь, лайкайте, мы работаем для Вас!

Как провести антенну для телевизора

Телевидение является одним из постоянных и наиважнейших атрибутов нашей жизни. В магазинах можно встретить большое разнообразие моделей телевизоров – эта разница заключается в размерах по диагонали, плоскому или выпуклому экрану и многим другим техническим характеристикам. Однако не один из них не сможет работать без одной очень важной детали – телевизионного кабеля. О том, как сделать разводку в помещении и подключить телекабель самостоятельно, будет подробно разобрано в этой теме.

В данном видео рассмотрим прокладку тв кабеля:

Последовательность действий при прокладке кабеля

Совет! Осуществляя прокладку телевизионного кабеля, стоит обратить внимание на важный аспект, не будет ли проходить вблизи электрического провода. Проходящее рядом электричество отрицательно влияет на качество сигнала.

Проведенный телевизионный кабель без применения соединений, считается идеальным вариантом, но на практике осуществить такое не всегда возможно. Иногда возникает необходимость в подключении сплиттеров, чтобы произвести разводку или удлинение кабеля. Качество сигнала в таком случае будет теряться с каждым соединением. Поэтому для получения хорошего изображения на телевизоре стоит задуматься о выполнении правил проведения телекабеля:

Производя разводку через кабель-канал в группе с другими проводами, необходимо помнить, что слаботочные провода (к таким относятся ТВ, телефонный, интернет кабели) желательно проводить вместе. Электропроводка проводится в отдельных кабель-каналах.
Разводка осуществляется цельным проводом.
Не допускается пересечение силовых линий с телевизионным кабелем. Если же электропровод обойти не удается, то провод для телевизора прокладывается, соблюдая прямой угол.
При проведении монтажа используются сплиттеры, которые обеспечивают прием качественного сигнала. Делая скрутки, экранирование будет нарушено, а значит, хорошего приема телевизионных каналов не получится.
Осуществляя проводку нельзя создавать петли.
Для прокладывания линии ТВ-кабеля, используются специальные марки, к примеру, РК75 или SAT602. Для цифрового телевизионного сигнала применяется провод, предназначенный для этих целей.

ТВ розетка поможет в проведении камеля от антенны до телевизора

Делая соединения, не стоит сильно оголять провод. Зачистка концов проводится на такой промежуток, чтобы хватало для подключения.
В случае необходимости прокладки телекабеля вместе с электропроводкой, стоит позаботиться о правильном диаметре, он составляет расстояние в один миллиметр. Также, кабель должен иметь двойную экранированную защиту, которая располагается под и над оплеткой.

Порядок действий при подключении выглядит следующим образом:

Проверьте заземление телевизионной антенны. Специальные контуры располагаются на крышах домов. Если подключение отсутствует, то необходимо заземлить самому.
Необходимо найти щиток с телевизионными кабелями. Как правило, он располагается на верхнем этаже. В нем можно обнаружить подсоединения с наклеенными цифрами. Они означают к какой квартире принадлежит тот или иной кабель.
От щитка проводятся кабельные каналы к необходимой лестничной площадке.
Возле входных дверей дрелью просверливается отверстие, диаметром чуть больше заводимого в квартиру кабеля.
В жилом помещении провод крепится при помощи настенных крепежей.
После, проводка проводится по стене и к телевизору. При необходимости кабель можно спрятать в специальные защитные конструкции.

Разводка телевизионного кабеля по квартире

Во многих квартирах хозяева имеют по два-три телевизора. Для того чтобы проложить на каждый телевизор свой кабель, необходимо сделать правильную разводку.

Процесс разрезания и скручивания телевизионной проводки в этом случае не подходит. Если попробовать применить скрутку в данной ситуации, то сигнал пропадет практически полностью. Разводка делается только с помощью разветвителей (сплиттеров).

Для того чтобы сделать качественный прием ТВ-сигнала в квартире или в любом другом помещении, необходимо иметь следующие инструменты:

плоскогубцы;
круглогубцы;
канцелярский нож;
кусачки;
сплиттер.

Сплиттер – это прибор с помощью которого осуществляется разводка телевизионного кабеля. Эта деталь имеет один вход и различное количество выходов. То есть если в квартире стоит два телевизора, то разветвитель должен иметь один вход и два выхода.

Важно! При большем количестве выходов, может быть частичная потеря сигнала. Это стоит учитывать при начальном выполнении монтажных работ.

Так как сплиттер ставится при входе в квартиру, то разводка начинается именно от него и включает в себя следующие виды мероприятий:

Берем кабель и зачищаем конец канцелярским ножом, снимая верхнюю пластиковую защиту.
Отгибаем внутреннюю оплетку и обрезаем второй защитный слой до осевого провода.
Производим зачистку центрального стержня от лака.
Одеваем муфту на кончик провода.
Аккуратными движениями без пережима, плоскогубцами, проводим обжим муфты.

По окончании работ с подготовкой ТВ-кабеля, стоит присмотреться к осевому стержню, он должен подниматься над муфтой примерно на 0,5 см.

Важно! Стоит помнить, что волоски внешней оплетки не должны касаться внутреннего провода.

После производятся работы с подсоединением кабеля непосредственно к сплиттеру. В первую очередь подключаются ветки, идущие от телевизоров (некоторые мастера советуют маркировать их разными цветами, чтобы в процессе не спутать).

Накрутив муфты с разводками от прибора по приему ТВ-сигнала, можно приступать к присоединению центральной ветки. Процесс разводки на этом этапе можно считать законченным. Дальнейшие действия связанны с прокладыванием ТВ-кабеля по квартире. Если ремонт уже сделан, то это возможно сделать двумя способами – это прокладка под половым плинтусом или маскируя конструкцию в кабель-каналы. В случае отсутствия ремонтных работ, есть возможность скрыть провод в стене.

Используйте различные системы разветвления для проводки

Приборы, применяемые для разветвления

Соединяя провода между собой и производя разводку к телевизорам, используются различные устройства:

Прибор усиливающий телесигнал. Устройство, усиливающее ТВ сигнал, в наше время используется едва ли не в каждой квартире. Подключение провода к усилителю сигнала, осуществляется с помощью штекерных винтовых разъемов.
Сплиттер. Разветвители устанавливаются в щитках, а после разводить ветки по квартирам. А также в помещении. От них будет производиться разводка к телевизорам.
Прибор суммирующий сигнал. Устройство схоже внешне с разветвителем. Задача данного прибора заключается в следующем. Принимающий от антенн, имеющих различные частотные диапазоны, телесигналы, складывают их вместе и отправляют по одному кабелю.
Специализированная розетка имеющая вход для подключения штекера для антенны. Такое устройство напоминает по форме обычную розетку, только с одним входом. Располагают непосредственно возле телевизора. В розетке провод соединяется винтовыми зажимами и подается телевизионной технике. Такой прибор устанавливают в случае потайной проводки в стене.
Антенный штекер.

Выполняют роль конечной точки в подключении телевизионного кабеля к розетке и телевизору. Штекер подсоединяется при помощи пайки либо навинчивания его на провод.

Как скрыть телевизионные коммуникации в доме или квартире

В большинстве случаев в квартирах возникает необходимость в маскировке ТВ-кабеля. Для этого случая может быть применен один из способов, описываемых далее:

Один из представленных способов – это пластиковый короб или по-другому кабель-канал. Данная конструкция имеет достаточную длину, примерно около двух метров. Верхняя часть снабжена крышкой на защелках. Короб можно закрепить двумя способами: при помощи клея или дюбель-пробки. Как правило, данную конструкцию используют для прокладки провода от щитка в квартиру.
Некоторые хозяева проводят телевизионный кабель в квартире понизу. В таком случае есть возможность маскировки в напольный плинтус. Для этого приобретается конструкция, имеющая каналы, приспособленные для прокладки проводки. В таких плинтусах снимается верхняя крышка, расположенная примерно посредине, за которой прячется кабель и крышка защелкивается на место.
В случае если на стенах будет производиться декорирование, и внешний вид конструкции для наружной прокладки не устраивает хозяев, то есть возможность спрятать кабель за внешнее покрытие. Но такой способ подходит, только в том случае, если ведутся ремонтные работы и облицовка стен еще не произведена. Для этого нужно проштробить стену перфоратором. В штробах при помощи крепежей закрепить провода, и заштукатурить поверхность.

В заключение

Проведение любого вида коммуникации, будь то газ, вода или электричество, процесс, требующий ответственности. В случае не больших погрешностей, возможны серьезные проблемы в работе. Именно по этой причине рекомендуется такие виды работ доверять профессиональным работникам.

Рассматривая же случай с проведением антенны для телевизора, то все можно сделать своими руками. Процесс прокладки кабеля не требует особых знаний. Необходимо лишь иметь набор инструментов хорошего качества и приборы, применяющиеся для проведения работ.

подробные инструкции по разделке и подключению ⋆ Строю Дом

В быту мы часто сталкиваемся с проблемами, для решения которых не требуется вызывать специалиста. Зачем платить за работу, которую можно выполнить самостоятельно, приложив минимум усилий, не правда ли?

Если у антенного кабеля по каким-то причинам отвалился штекер, соединяющий его с гнездом телеприемника, вернуть деталь на место можно своими силами всего за несколько минут. Но для этого нужно знать правила разделки кабеля и порядок действий.

Рассмотрим более подробно, как подсоединить антенный кабель к штекеру с применением единственного подручного инструмента – канцелярского или строительного ножа. А заодно выясним, что такое усилитель и можно ли самостоятельно сделать разводку на два телевизора.

Как подключить штекер к антенному кабелю?

Выполнять процедуру гораздо легче, когда не нужно искать материалы: кабель проложен до самого телеприемника и есть запасной исправный штекер.

Но что делать, если одного из «участников» технической операции нет в наличии? Разберемся конкретнее, что нам потребуется, чтобы оперативно наладить телевизионный сигнал.

Этап #1 – выбор кабеля и штекера

Какой угодно провод не подойдет, так для коммутации антенны с телеприемником или приставкой для цифровой передачи сигнала необходим специальный тип кабеля – коаксиальный. Оптимальный параметр сопротивления – 75 Ом.

Коаксиальный кабель состоит из двух основных элементов – центральной токопроводящей жилы и экрана (поэтому тип кабеля называют экранированным). Сверху находится изоляционное полимерное покрытие, еще один изоляционный слой отделяет экран от проводника

Для изготовления жилы используют или медь, или омедненную сталь. Первый вариант отличается низким сопротивлением и характерен для оснащения спутникового телевидения.

Второй вариант можно смело применять для коммутации эфирных телесистем – даже с учетом небольших потерь сигнал будет устойчивым. Стальной омедненный аналог стоит дешевле медного примерно в 2 раза.

Правила выбора кабеля для антенны:

Особых требований к производителю нет, но для спутниковой антенны лучше приобрести более дорогое изделие именитого бренда, а для эфирного ТВ сгодится и отечественное.

Обязательно учитывайте длину трассы. Если расстояние от антенны до телеприемника более 5 м, сигнал теряет силу.

Стандарты толщины жилы – 0,5-1,1 мм. Оптимальный вариант – миллиметровый.

Обратите внимание на качество экранирования. Если рядом с антенной трассой располагается мощная электропроводка, экран должен быть основательным, с максимальными параметрами защиты.

Если в комнатных условиях тип изоляции не имеет значения, то для уличной прокладки рекомендуем применять только более крепкий кабель с ПВХ оболочкой, окрашенной в черный цвет.

Не ошибетесь при выборе кабеля с маркировкой RG 6 – это самый популярный стандарт с 1-миллиметровой жилой, алюминиевым экраном и ПВХ изоляцией.

Коаксиальный кабель RG 6 хорошо подходит для самостоятельной установки не только по своим техническим параметрам. Толстая жила и мягкий экран позволяют быстро и точно выполнить разделку

Кроме него можно использовать отечественную альтернативу РК 75 или итальянскую – SAT 50. Такой вариант, как RG 59, не годится, особенно, если расстояние передачи сигнала более 200 м. У него слишком высокое сопротивление проводника.

Осталось подобрать штекер. Раньше, при соединении изделий старого образца, использовалась пайка. Сейчас эта процедура стала лишней, так как есть стальной штекер стандарта F. Для любителей с минимальным знанием электрики он хорош тем, что монтируется обычным накручиванием.

Антенный штекер изготовлен из стали и состоит из 2-х частей. При коммутации телевизора с приставкой вторая часть не требуется, но для присоединения антенны нужны обе половинки

F-штекер – недорогое изделие, и если сломался старый, с приобретением замены сложностей не будет. В LED, ЖК, плазменных телевизорах под него есть специальный разъем на задней панели.

Когда под рукой и кабель, и штекер, можно приступать к разделке. Это простая операция, доступная даже школьнику.

Этап #2 – разделка антенного кабеля

А сейчас мы выясним нюансы самой процедуры и разберем пошагово, как правильно и аккуратно подсоединить к штекеру экранированный антенный кабель.

Для удаления изоляции потребуется острый нож – строительный, канцелярский, монтажный или любой, который окажется рядом. В процессе могут пригодиться кусачки и пассатижи.

Шаг #1 – удаление верхней изоляции

На расстоянии примерно 1 см от конца кабеля ножом аккуратно, слегка надавливая, делаем круговой надрез. Чтобы не повредить расположенный под пластиком экран, не прорезываем изоляцию насквозь. Затем, покачивая, с небольшим усилием, снимаем наружную изоляцию.

Под полимерным защитным покрытие находится экран, состоящий из тонких металлизированных нитей и слоя фольги. Он предназначен для защиты кабеля от силовых полей и других помех, способных нарушить сигнал

Шаг #2 – отгибание экрана

Алюминиевую оплетку и слой фольги, которые находятся сразу под изоляцией, отрезать не нужно.

Аккуратно, по очереди отгибаем их в сторону оставшегося полимерного покрытия и плотно прижимаем к нему.

Нити оплетки можно собрать в один жгутик и разместить с любой стороны, а можно просто отогнуть по всей окружности. Вместе с фольгой они образуют тонкий слой, который по окончании процедуры будет не виден

Шаг #3 – удаление внутренней изоляции

Под экраном находится второй полимерный слой, разъединяющий центральную жилу и алюминиевую оплетку. Его также аккуратно, стараясь не повредить проводник, отрезаем и удаляем.

Центральная медная жила перед накруткой крепежной гайки штекера должна быть оголена, а экран загнут на полимерную оболочку. Главное условие – чтобы они не соприкасались и после монтажа штекера

Этап #3 – монтаж штекера

Осталась самая простая, но не менее ответственная процедура – накручивание штекера на антенный кабель. Отрезать отогнутые элементы экрана не нужно, они должны остаться под гайкой.

Берем штекер, раскручиваем его по резьбе, чтобы разделить на две половинки. Ту из них, которая имеет на конце утолщение в виде гайки, другой стороной накручиваем прямо на отогнутую изоляцию. Чтобы прилегание было максимально плотным, помогаем себе пассатижами.

Если кончики оплетки или фольга будут торчать – нестрашно, их в конце можно отрезать. Главное, чтобы жила попала в центр отверстия в штекере

Затем кусачками отрезаем кончик жилы так, чтобы из половинки штекера она выступала на 2-3 мм, не более. Осталось надеть и закрутить вторую половинку.

Этап #4 – тестирование и разбор ошибок

Правильно ли был произведен монтаж, можно узнать простым способом – включить телевизор. Если сигнал устойчивый, помехи отсутствуют, картинка четкая, а звук чистый – все сделано грамотно.

Для подсоединения антенного кабеля к телевизору на задней панели приемника находим разъем с маркировкой «ANT», «ANT IN» или подобной. С другими его спутать сложно – он круглой формы и идеально подходит по диаметру

Если появились проблемы с передачей сигнала, нужно найти причину.

Вот несколько наиболее распространенных:

Длина кабеля более 5 м, и сигнал просто ослабевает, не доходя до телеприемника. Следует подобрать более мощный кабель или найти способ сократить его длину.

Сломалась антенна. Придется осмотреть ее, если она установлена на балконе или на крыше. Можно вызвать представителя обслуживающей организации, если она отвечает за исправность оборудования.

Ошибки монтажа при соединении штекера. Следует раскрутить штекер, снять его с кабеля и установить заново. Возможно, алюминиевая оплетка каким-то образом вступила в контакт с центральной жилой – такого допускать нельзя.

Причиной плохой работы может стать поломка, связанная с кабелем. Например, его сильно пережали дверью или перегрыз щенок. Чтобы убедиться в исправности, необходимо проверит трассу на всем ее протяжении.

Если все работает замечательно, но кабель мешает установить телевизор около стены, прямой F-штекер нужно заменить угловым.

Принцип монтажа на кабель – такой же

Еще одна причина слабого сигнала кроется совсем не в ошибках монтажа, а связана с большим расстоянием до передатчика. Поэтому дополнительно разберем, что такое усилитель и для чего он предназначен.

Нужен ли антенный усилитель?

Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.

Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».

Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой

При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.

Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов.

Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания

У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.

В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.

Подключение к антенне 2 телевизоров

Нередко в квартире устанавливают несколько телеприемников, по одному в каждой комнате. Чтобы разделить сигнал на несколько устройств, применяют специальный разветвитель – сплиттер.

Схема подключения сплиттера к антенне и телевизорам. Штекер F стандарта подключают с одной стороны к коаксиальному кабелю, с другой – к входному разъему разветвителя

Выбор сплиттера зависит от количества приемников: сколько телевизоров, столько и выходов на устройстве. Но нужно не забывать, что сигнал, поступающий на антенну, будет делиться на столько частей, сколько подключено транслирующих приемников.

И если качество сигнала не самое хорошее, то при подключении даже второго телевизора изображение или звук могут сильно пострадать. Исправить проблему реально с помощью усилителя, установленного около антенны (если она пассивная).

О принципе работы усилителя мы рассказали в следующей нашей статье.

Выводы и полезное видео по теме

Весь процесс присоединения – в 3-х минутах:

Понятная видеоинструкция по установке сплиттера:

Даже установка такого простого элемента, как антенный штекер, имеет множество нюансов. Причем после его монтажа могут возникнуть другие, более серьезные вопросы.

А приходилось ли вам самостоятельно менять или устанавливать антенный штекер? Может быть, вы имели дело с устройством старого образца – отличается ли порядок монтажа при этом? Поделитесь своим опытом в комментариях, расскажите об особенностях подключения антенн. Присылайте фотографии – зачастую они более информативны, чем подробное описание.

Руководство по установке беспроводной антенны

: 10 советов по успешной установке беспроводной сети

Как правильно выбрать антенну

Антенна Яги

Направленная антенна. Фокусирует энергию в одном конкретном направлении. В приложении «точка-точка» идеально использовать антенны Yagi в обоих местах для увеличения дальности и большей мощности сигнала. Антенны Yagi обеспечивают наилучшие результаты в приложениях многоточечной связи при использовании с удаленными ведомыми радиостанциями.

Всенаправленная антенна

Всенаправленные антенны фокусируют энергию одинаково во всех направлениях. Как правило, они имеют меньшую дальность действия, чем антенна Yagi с аналогичным усилением. Всенаправленные антенны используются в приложениях многоточечной связи для центрального ведущего устройства.

Точка-точка
В этой конфигурации два радиомодуля будут разговаривать друг с другом.Типичными примерами являются системы последовательной связи или одноранговые системы ввода-вывода. Антенны Yagi на обоих концах увеличивают мощность сигнала, дальность действия и уменьшают помехи.
точка-многоточка
В многоточечной системе всенаправленная антенна обычно используется в качестве ведущей, а отдельные антенны Yagi — в качестве «ведомых», указывающих на «ведущую» антенну для обеспечения наилучшего диапазона и мощности сигнала. Типичным примером является конфигурация ввода-вывода Modbus с радиомодемом, подключенным к главному устройству RTU с несколькими узлами ввода-вывода в качестве подчиненных.

Советы по установке беспроводной антенны

На дальность действия

RF влияют несколько факторов. Правильное рассмотрение во время установки поможет повысить мощность сигнала и радиус действия, обеспечивая надежную работу.

Совет 1 — Очистите путь RF от препятствий

Убедитесь, что на РЧ-тракте нет препятствий. Антенны следует устанавливать так, чтобы они могли «видеть» друг друга как можно больше.Убедитесь, что антенны расположены достаточно высоко над любыми препятствиями на пути РЧ.

ПРЕДЛАГАЕМАЯ ВЫСОТА, ЧИСТКА ЗАПРЕЩЕНИЙ
Диапазон	2,4 ГГц	900 МГц	868 МГц
1000 футов (300 м)	5,5 футов (1,7 м)	8 футов (2,5 м)	8,5 футов (2. 6 м)
1,6 км	10,5 футов (3,2 м)	16 футов (5 м)	19,4 футов (5,9 м)
8 км (5 миль)	–	34 фута (10,5 м)	46,6 футов (14,2 м)
10 миль (16 км)	–	47,5 футов (14,5 м)	61 фут (18,6 м)

Совет 2 — Обратите внимание на юстировку антенны

Убедитесь, что антенны выровнены по центру пути прохождения сигнала и углу и находятся на одной плоскости.

Совет 3. Знайте общий коэффициент усиления системы, необходимый для достижения дистанции

Чем больше расстояние между радиостанциями, тем больше должен быть общий коэффициент усиления системы. Краткое практическое правило для общего выигрыша системы в зависимости от расстояния:

Радиочастота и мощность	300 футов (100 м)	1000 футов (300 м)	1 миля (1. 6 км)	5 миль (8 км)	10 миль (16 км)
2,4 ГГц, 60 мВт	2,1 дБ	> 6 дБ	> 10 дБ	–	–
900 МГц, 1 Вт	2,1 дБ	2,1 дБ	> 3 дБ	> 6 дБ	> 10 дБ
Примечание. РЧ-сигнал теряется через кабели и соединения.Обратитесь к Совету 4, чтобы узнать влияние длины кабеля и соединений, а также узнать, как выбрать усиление антенны для компенсации потери сигнала.

Совет 4 — Знайте свои потери сигнала и требуемое усиление антенны

Потеря сигнала через кабели и разъемы. Чем длиннее антенный кабель и чем больше количество подключений, тем больше потери сигнала. Для компенсации этих потерь и соблюдения требуемого расстояния необходимо большее усиление антенны.Как показывает практика, радиочастотный диапазон уменьшается вдвое на каждые 6 дБ потери сигнала.

Потерянный сигнал должен быть компенсирован правильным выбором усиления антенны. Радиостанции Zlinx и Zlinx Xtreme от B&B в стандартной комплектации оснащены всенаправленной антенной 3 дБи, а радиостанции 2,4 ГГц — всенаправленной антенной с усилением 2,1 дБи. Если необходимо большее усиление, выберите антенну с большим усилением в зависимости от требований вашей системы.

В таблице ниже показаны потери сигнала в кабелях и соединениях.

ПОТЕРЯ СИГНАЛА НА КОМПОНЕНТАХ
	Потеря сигнала
	868/900 МГц	2,4 ГГц
Антенный кабель (LMR400)	-3,9 дБ / 100 футов	-6.8 дБ / 100 футов
Разъемы (RP-SMA / N-Type)	-0,5 дБ	-0,5 дБ
Грозозащитные разрядники	-1 дБ	-1 дБ

Совет 5. Используйте минимальную необходимую длину кабеля

Используйте кабель минимальной длины.Не прокладывайте больше кабеля, чем необходимо.

Совет 6. Не заворачивайте кабели

Не наматывайте и не наматывайте кабели вокруг чего-либо.

Совет 7. Используйте капельные петли

Используйте петли для капель на шкафу. Это предотвращает скопление влаги между соединительными швами и в самом шкафу. При использовании шкафов рекомендуется нижний ввод кабеля, а не боковой.Никогда не пропускайте кабель через верх шкафа.

Совет 8 — Защитите соединение антенны

Защитите соединение антенны соответствующей прорезиненной вулканизирующей лентой.

Совет 9 — Правильно сфазируйте Yagi относительно базовой антенны Omni

Убедитесь, что Yagi правильно сфазированы (ориентированы) относительно базовой антенны Omni.

Совет 10 — Правильно фазируйте Яги по отношению друг к другу

Убедитесь, что Яги правильно расположены (ориентированы) относительно друг друга.

Дополнительные ресурсы

ДИАПАЗОННЫЕ ПЕРЕМЕННЫЕ И ИХ ВОЗДЕЙСТВИЕ
Диапазон переменной	RF Редуктор диапазона	Радиочастотный усилитель
Мощность передатчика	Менее	Подробнее
Чувствительность приемника	Подробнее	Менее
Усиление антенны	Менее	Подробнее
Длина антенного кабеля	Подробнее	Менее
Количество разъемов	Подробнее	Менее
Физические препятствия	Подробнее	Менее
Радиочастотные помехи	Подробнее	Менее
Скорость передачи данных	Подробнее	Менее

В таблице ниже показано максимальное расстояние для различных комбинаций антенн и кабелей на разных территориях. Воздействие погоды не учитывается.

КАК УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ВЛИЯЮТ НА ВЫБОР АНТЕННЫ?
	Модели с частотой 2,4 ГГц	868/900 МГц Модели
В помещении: без прямой видимости, ограниченное количество стен из каркасной конструкции, несколько отражающих поверхностей
500 футов (150 м)	Антенна в комплекте	Антенна в комплекте
500-2600 футов (150-750 м)	–	Антенна в комплекте
На открытом воздухе Без препятствий: идеальные радиочастотные условия: от башни к башне
До 1.4 мили (2,25 км)	Антенна в комплекте (без кабеля)	Антенна в комплекте (без кабеля)
8 км (5 миль)	Omni (кабель 10 футов / 3 м) Yagi (кабель 20 футов / 6 м)	Антенна в комплекте (без кабеля)
11,2 км (7 миль)	Yagi (кабель длиной 15 м)	Антенна в комплекте (без кабеля)
10 миль (16 км)	Yagi (кабель длиной 20 футов / 6 м)	Антенна в комплекте (без кабеля)
22. 5 км)	–	Omni (кабель 50 футов / 15 м) Яги (кабель 50 футов / 15 м)
40 миль (64 км)	–	Yagi (50 футов кабель)
На улице в сельской местности: прямая видимость с поднятыми антеннами и отсутствие препятствий
До 870 м (2900 футов)	Антенна в комплекте (без кабеля)	Антенна в комплекте (без кабеля)
1 миль (1.6 км)	Omni (кабель длиной 20 футов / 6 м) Яги (кабель 50 футов / 15 м)	Антенна в комплекте (без кабеля)
2,4 км (1,5 км)	Omni (кабель 10 футов / 3 м) Яги (кабель 50 футов / 15 м)	Антенна в комплекте (без кабеля)
4,8 км (3 миль)	Yagi (кабель длиной 20 футов / 6 м)	Антенна в комплекте (без кабеля)
7 миль (11.2 км)	–	Omni (кабель 10 футов / 3 м) Яги (кабель 50 футов / 15 м)
10 миль (16 км)	–	Yagi (кабель длиной 15 м)
32 км	–	Yagi (кабель 10 футов / 3 м)
Открытый пригород: прямая видимость, но с некоторыми препятствиями
До 330 м (1100 футов)	Антенна в комплекте (без кабеля)	Антенна в комплекте (без кабеля)
2900 футов (870 м)	Omni (кабель 10 футов / 3 м)	Антенна в комплекте (без кабеля)
1 миль (1. 6 км)	Yagi (кабель длиной 20 футов / 6 м)	Антенна в комплекте (без кабеля)
2,4 км (1,5 км)	–	Антенна в комплекте (без кабеля)
3,2 км (2 миль)	–	Omni (кабель длиной 20 футов / 6 м) Яги (кабель 50 футов / 15 м)
9,6 км (6 миль)	–	Yagi (кабель длиной 10 футов / 6 м)
7 миль (11.2 км)	–	Yagi (кабель 2 фута / 0,6 м)
На открытом воздухе Город: нет прямой видимости, несколько отражающих поверхностей
До 150 м (500 футов)	Антенна в комплекте (без кабеля)	Антенна в комплекте (без кабеля)
2700 футов (810 м)	Omni (кабель 10 футов / 3 м) Yagi (кабель длиной 3 м)	Антенна в комплекте (без кабеля)
3900 футов (1.2 км)	–	Антенна в комплекте (без кабеля)
1,6 км	–	Omni (кабель 10 футов / 3 м) Yagi (кабель длиной 3 м)
4 км (2,5 миль)	–	Yagi (кабель 10 футов / 3 м)

11-шаговое руководство по установке антенны HDTV

С изобретением современного телевидения высокой четкости (HDTV) и антенны HDTV вы можете снова вернуться к дням бесплатных телевизионных программ, не жертвуя резкостью и четкостью, которые вы полюбили при использовании цифрового кабеля.

Внутренняя или внешняя антенна HDTV?

Недорогие домашние антенны HDTV могут принимать сигналы HD, если вы находитесь достаточно близко к телебашне.

Если вы не знаете, где находится ближайшая радиовещательная вышка, рекомендуется сначала попробовать использовать комнатную антенну, так как это дешевле и проще. Если комнатная антенна HDTV не работает, вы можете вернуть ее и вложить деньги в покупку модели на крыше.

Имейте в виду, что для установки наружной антенны вам необходимо забраться на крышу.Это потенциально опасно, поэтому не вносите никаких изменений в крышу, если вы не знакомы с этим видом работы.

В случае сомнений обратитесь к профессионалу.

Инструменты и материалы, необходимые для установки HDTV-антенны

HDTV со встроенным цифровым тюнером
Всепогодный коаксиальный кабель 72 Ом
Провод заземления
HD-антенна с монтажным оборудованием
Заземляющий блок коаксиального кабеля и заземляющий браслет (при необходимости)
Электродрель
Разводной ключ
Отвертки
Кровельные винты
Силиконовый герметик
Пистолет для гвоздя
Гвозди с U-образным зажимом

— сначала, проверка —

Шаг 1: TV

Если у вас есть антенна на крыше, сначала попробуйте подключить ее к HDTV, чтобы посмотреть, сможете ли вы принять какие-либо каналы.

Шаг 2: Выбор подходящей антенны HDTV

На рынке имеется множество антенн HDTV, и это может быть пугающим процессом. Чтобы не нервничать, посетите Antennaweb.org и введите свой адрес, чтобы узнать, где находится ближайшая радиовещательная вышка и какие типы антенн лучше всего подходят в вашем районе.

Шаг 3: Подготовка к установке

На Antennaweb.org вам будет предоставлено несколько различных каналов и их компасные заголовки.С помощью компаса определите, в каком направлении должна быть обращена ваша антенна, и наведите ее туда.

Шаг 4. Установите монтажный кронштейн

Следуйте инструкциям, прилагаемым к монтажному комплекту, и прикрепите монтажный кронштейн к крыше. Закрепите кронштейн на крыше кровельными шурупами и нанесите силиконовый герметик вокруг шурупов, чтобы защитить их от проникновения воды.

Шаг 5: Соберите антенну

В зависимости от типа приобретаемой антенны вам, возможно, придется ее собрать — или она может быть сплошной.

Шаг 6. Присоедините антенную стойку

Ослабьте болты на втулке монтажного кронштейна и вставьте стойку, пока она не достигнет нижней части втулки. Затяните болты так, чтобы столб надежно удерживался на месте.

Шаг 7. Поместите антенну на опору

Ослабьте болты на кожухе антенны. Наденьте рукав на штангу, пока верх не встретится с рукавом. Поверните антенну так, чтобы она была обращена в общем направлении вещательной вышки. На время оставьте болты ослабленными, поскольку вам, возможно, придется отрегулировать направление антенны.

Шаг 8: Проведите временную кабельную линию

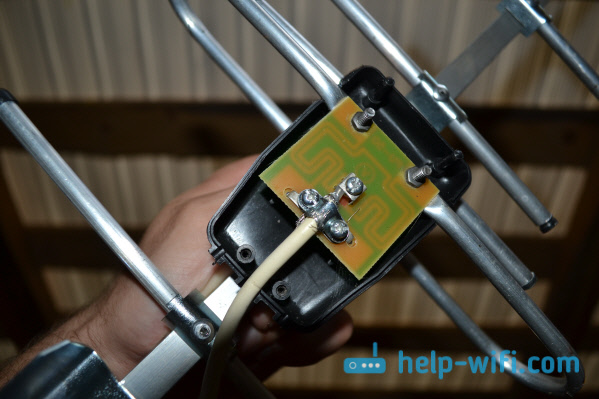

Подключите один конец коаксиального кабеля к выходному разъему кабеля на антенне, а затем проложите кабельную линию к вашему HDTV. Не закрепляйте кабель. Подключите другой конец кабеля к коаксиальному входу на задней панели HDTV и включите телевизор.

Настройтесь на местные каналы, указанные на веб-сайте Antennaweb.org, чтобы проверить наличие сигнала HD. Возможно, вам придется попросить кого-нибудь посмотреть телевизор, пока вы настраиваете антенну на крыше.

Шаг 9: Закрепите все

После того, как вы найдете идеальное положение для HD-антенны, закрепите антенну на стойке, затянув болты втулки и отсоедините временный кабель от HDTV. Протяните коаксиальный кабель и заземляющий провод по крыше, закрепляя их по пути с помощью гвоздя и изолированных гвоздей с U-образным зажимом.

Шаг 10: Заземление установки

Просверлите отверстие в обшивке дома, чтобы кабель мог пройти внутрь дома.Закрепите коаксиальный кабель, идущий от антенны, к одному концу заземляющего блока.
Прикрепите другой конец коаксиального кабеля к другому концу заземляющего блока и пропустите другой конец этого кабеля через отверстие в дом.
Подключите один конец заземляющего провода коаксиального кабеля к корпусу антенны, а другой конец — к блоку заземления.
Подсоедините другой провод заземления к блоку заземления и проложите этот провод либо к трубе холодной воды внутри дома, либо установите стержень заземления во дворе и подключите его.
Прикрепите блок заземления к стене дома. Закройте отверстие силиконовым герметиком.

Шаг 11. Повторно подключите кабель к HDTV

Проведите коаксиальный кабель к HDTV и подключите его к одному из коаксиальных входов телевизора. Снова включите телевизор и еще раз проверьте свои HD-каналы.

Обновлено из более ранней версии Дэйвом Донованом.

Настройка телевизионной антенны

: как получить доступ к сигналам OTA с разных направлений | По воздуху (OTA) DVR

14 июня 2017

Если вы — резак для шнура, живете в густонаселенном районе, возможно, вам повезет получить доступ к каналам с нескольких рынков эфирного телевидения.При правильной настройке антенны покрытие нескольких местных вышек телевещания OTA может значительно увеличить количество каналов, которые вы можете принимать.

Те, кто живет между крупными городами, такими как Балтимор и Вашингтон, или между крупными городскими и пригородными районами, такими как Нью-Йорк и Нью-Джерси, или даже вдоль границы между Канадой и США, могут получить доступ к перекрывающимся регионам вещания OTA.

Однако, в зависимости от расположения вашего дома по отношению к этим вышкам вещания, вам может потребоваться другой тип антенны или объединить две разные антенны, чтобы воспользоваться этим джекпотом OTA TV.

Лучшие варианты настройки антенны для доступа к нескольким рынкам OTA
Для большинства устройств для обрезки шнура настроить антенну OTA так же просто, как разместить ее в окне или снаружи в направлении местных вещательных вышек.

Но когда ваши местные каналы транслируются из двух разных мест, это может стать более сложной задачей, особенно если вы пытаетесь захватить сигналы с вышек, расположенных в 35 милях или более от вас.

К счастью, у резаков для шнура есть два отличных варианта, которые помогут обеспечить получение наилучшего сигнала со всех радиовещательных вышек в их зоне действия.

Вариант 1. Многонаправленные или всенаправленные антенны
Если ваши местные вышки расположены на расстоянии менее 40 градусов друг от друга, стандартная многонаправленная (или всенаправленная) антенна подойдет.

Многие «плоские» антенны и комнатные настольные антенны включают в себя много- или всенаправленную технологию. Некоторые большие наружные антенны также являются разнонаправленными или имеют несколько «отсеков», которые можно направлять в противоположных направлениях.

(Узнайте больше о выборе подходящей OTA-антенны для ваших нужд по обрезке шнура на нашей странице OTA-антенны и приемника.)

Вариант 2 — Две однонаправленные антенны и сумматор
Итак, что происходит, когда башни расположены на расстоянии более 40 градусов друг от друга, как в приграничных городах Детройт, Мичиган и Виндзор, Онтарио?

Местные радиовещательные вышки Детройта / Виндзора находятся в пределах досягаемости от устройств для обрезки шнура как в США, так и в Канаде (всего в 28 милях друг от друга). При этом в некоторых случаях башни расположены друг от друга на 180 градусов.

Но не волнуйтесь, правильная установка антенны позволяет получить надежный прием с обеих сторон границы одновременно!

В подобных случаях лучший вариант для ножниц для шнура — это использовать две однонаправленные антенны: одна антенна направлена на башни Детройта, а другая — на башни Виндзор через реку.

Тогда вам просто понадобится двусторонний OTA-комбайнер для подключения этих двух антенн к OTA DVR, например Tablo, или к вашему телевизору, чтобы вы могли легко смотреть каналы с любого набора вышек. Комбайнеры (которые стоят около 20 долларов) объединяют два набора сигналов в единый поток ТВ.

Использовать сумматор так же просто, как подключить коаксиальные кабели от двух антенн к устройству сумматора, а затем использовать третий коаксиальный кабель из объединителя для подключения к Tablo OTA DVR или телевизору. Очень просто!

Чего следует избегать: роторы (или вращатели) антенн.
Роторы (или вращатели) антенн — это устройства, которые позволяют механически регулировать направление антенны без необходимости взбираться на крышу.Те из вас, кто смотрел OTA TV в молодости, возможно, помнят «циферблат» рядом с телевизором, который был контроллером ротора:

В то время как современные роторы более высокотехнологичны и могут показаться дешевым способом получить прием из двух мест вещания, это не срабатывает при использовании DVR или даже некоторых цифровых телевизоров.

Для выполнения запланированных записей OTA DVR должны «видеть» сигнал для ВСЕХ ваших локальных каналов ВСЕГДА. Некоторые цифровые телевизоры также не позволяют вести список всех доступных каналов при сканировании нескольких каналов.

Почему это проблема? Возвращаясь к нашему примеру с Детройтом и Виндзором, допустим, вы хотите посмотреть конец хоккейного матча на станции CBC в Виндзоре, но вы также не хотите пропустить начало Saturday Night Live на филиале NBC в Детройте. Если ваша антенна направлена на вышку CBC для игры, ваш DVR не сможет «увидеть» сигнал от NBC, потому что ваша антенна направлена в сторону от вышки NBC.

Даже если нет прямого конфликта, вам нужно не забыть использовать ротор, чтобы направить антенну в правильном направлении до начала записи.И давайте будем честными, ни у кого нет ни времени, ни интереса следить за такими вещами! Кроме того, возможность устанавливать записи в любое время (и в любом месте) — одна из замечательных особенностей технологии DVR, такой как Tablo, и вам не нужно спешить домой, чтобы настроить свою антенну!

Итак, теперь, когда вы знаете, какой вариант настройки будет работать лучше всего, а также чего следует избегать для вашего перекрывающегося рынка OTA TV, идите вперед и наслаждайтесь изобилием великолепного бесплатного телевидения в HD!

И если вы чувствуете себя щедрым на свой недавно обретенный телевизионный джекпот, поделитесь с нами своей историей, чтобы другие в вашем районе могли пожинать плоды для себя!

Понравился этот пост?

Ознакомьтесь с этими инструментами и сообщениями об эфирных телевизионных антеннах, сигналах OTA и приеме далее:

Подпишитесь на информационный бюллетень Tablo’s Cord Cutting This Week, чтобы получать последние новости индустрии обрезки шнура, включая обновления эфирных телешоу, потоковые сервисы, телеприставки, гаджеты и многое другое, которые доставляются прямо на ваш почтовый ящик!
