Как правильно подсоединить диммер. Как правильно подключить диммер к светодиодной ленте: пошаговая инструкция

alexxlabРазное
Как правильно рассчитать мощность диммера для светодиодной ленты. Как определить полярность контактов ленты и диммера. Как подключить диммер к блоку питания и светодиодной ленте. Какие меры предосторожности нужно соблюдать при подключении.

Содержание

Расчет мощности диммера для светодиодной ленты

Перед подключением диммера к светодиодной ленте необходимо правильно рассчитать его мощность. Это важно для корректной и безопасной работы всей системы освещения. Расчет производится по следующей формуле:

Мощность диммера (Вт) = Потребляемая мощность 1 метра ленты (Вт/м) * Длина ленты (м)

Например, если мощность 1 метра ленты составляет 14.4 Вт, а общая длина — 5 метров, то минимальная мощность диммера должна быть:

14.4 Вт/м * 5 м = 72 Вт

Рекомендуется выбирать диммер с запасом по мощности 20-30%. В данном случае оптимальным будет диммер на 100 Вт.

Определение полярности контактов ленты и диммера

Для правильного подключения важно определить полярность контактов светодиодной ленты и диммера:


  • На ленте красный провод обычно обозначает «+» (положительный контакт), черный — «-» (отрицательный)
  • На корпусе диммера полярность выходного напряжения обозначена как OUTPUT, там же указаны «+» и «-«
  • Если цвета проводов отличаются, ориентируйтесь на маркировку «+» и «-» на самой ленте

Подключение диммера к блоку питания

При подключении диммера к блоку питания важно соблюдать следующие правила:

  1. Отключите напряжение в электросети 220В
  2. Подключите клеммы входного напряжения диммера (обычно обозначены как V+ и V-) к выходным клеммам блока питания
  3. Строго соблюдайте полярность — V+ диммера к «+» блока питания, V- к «-«
  4. Если у диммера есть разъем, подключите его к ответной части на блоке питания

ВАЖНО: Диммер подключается только к блоку питания, а не напрямую к сети 220В!

Подключение светодиодной ленты к диммеру

После подключения диммера к блоку питания можно приступать к подсоединению светодиодной ленты:

  1. Подключите положительный контакт «+» ленты к клемме «+» на выходе диммера (OUTPUT)
  2. Отрицательный контакт «-» ленты подключите к клемме «-» на выходе диммера
  3. Проверьте надежность всех соединений
  4. Аккуратно уложите провода, избегая их пережатия

Проверка работоспособности системы

После завершения подключения необходимо проверить работу всей системы:


  1. Включите напряжение в электросети
  2. Подайте питание на блок питания
  3. Проверьте работу диммера, плавно регулируя яркость светодиодной ленты
  4. Убедитесь в отсутствии мерцания и других нарушений работы

При обнаружении любых проблем немедленно отключите питание и проверьте правильность всех соединений.

Меры предосторожности при подключении

При самостоятельном подключении диммера к светодиодной ленте важно соблюдать следующие меры безопасности:

  • Работайте только при отключенном напряжении
  • Используйте качественные изоляционные материалы
  • Не допускайте оголенных участков проводов
  • Проверяйте соответствие напряжений всех элементов системы
  • При любых сомнениях обращайтесь к квалифицированному электрику

Типичные ошибки при подключении диммера

При самостоятельном монтаже часто допускаются следующие ошибки:

  • Неправильный расчет мощности диммера
  • Несоблюдение полярности при подключении
  • Подключение диммера напрямую к сети 220В
  • Использование некачественных соединений
  • Отсутствие проверки работы системы после подключения

Избегая этих ошибок, вы сможете обеспечить надежную и безопасную работу светодиодного освещения с регулировкой яркости.


Выбор оптимального диммера для светодиодной ленты

При выборе диммера для светодиодной ленты следует учитывать несколько важных факторов:

  1. Тип управления:
    • Механический (поворотный или ползунковый)
    • Сенсорный
    • С дистанционным управлением
  2. Мощность: должна соответствовать расчетной с запасом 20-30%
  3. Напряжение: 12В или 24В в зависимости от типа ленты
  4. Совместимость с типом светодиодов в ленте
  5. Наличие дополнительных функций (память настроек, плавное включение и т.д.)

Оптимальный выбор зависит от конкретных задач освещения и личных предпочтений.

Преимущества использования диммера со светодиодной лентой

Установка диммера для управления яркостью светодиодной ленты дает ряд преимуществ:

  • Возможность создания различных световых сценариев
  • Экономия электроэнергии за счет снижения яркости
  • Продление срока службы светодиодов
  • Снижение нагрузки на зрение при использовании приглушенного света
  • Повышение комфорта и функциональности освещения

Эти преимущества делают установку диммера целесообразной во многих случаях использования светодиодного освещения.



Как подключить ленту к диммеру — статья от экспертов Apeyron Elelctrics

Диммер используют для регулировки освещения — это не просто удобная функция. В некоторых ситуациях она практически незаменима. Рассмотрим в статье, как правильно подключить светодиодную ленту к диммеру, сделать это без ошибок и наслаждаться качественным управлением светом. Если следовать инструкции и делать все пошагово и внимательно, трудностей точно не возникнет.


Потребляемая мощность диммера

Для подключения светодиодной одноцветной (монохромной) ленты к диммеру необходимо правильно рассчитать потребляемую мощность диммера в соответствии с длиной светодиодной ленты.


Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность диммера (Вт).

Также необходимо, чтобы напряжение питания светодиодной ленты и диммера совпадало. Если лента 12В, то диммер, соответственно, тоже 12В. Подробнее про ленты 12В и 24В читайте в обзоре здесь.

Чтобы пользователю было легче определить питающее напряжение светодиодной ленты, на всем протяжении светодиодной ленты указывается её питающее напряжение 12В или 24В, а также обозначается полярность контактов.

Определяем + и —

Для одноцветной (монохромной) ленты, как правило, красный – это «+» (положительный контакт), черный – это «-» (отрицательный контакт).


Бывают ленты с другими цветовыми выходами: белый провод «+», белый провод с дополнительными штрихами «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

На корпусе диммера, со стороны выходного напряжения, стоит обозначение OUTPUT – это сторона выходного напряжения. На ней, как правило, бывают обозначения «+» и «-».

Светодиодная лента подключается к этой стороне OUTPUT (выходное напряжение) с соблюдением полярности подключения. Положительный контакт светодиодной ленты «+» подключается к положительной клемме «+» диммера, а отрицательный контакт «-» светодиодной ленты подключается к отрицательной клемме «-» диммера. Еще раз напомним, что светодиодная лента подключается к клеммам выходного напряжения диммера.

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора 2,5*5,5 мм, то подключение производится со стороны коннектора «ПАПА», который обозначается на диммере LED и «+» и «-».


Для подключения необходимо соединить коннектор светодиодной ленты и коннектор контроллера.

Подключаем диммер к блоку питания

Подключение диммера к блоку питания производить при выключенном напряжении электросети 220В.

К клеммам входного напряжения диммера, обозначаются, как «V+» и «V-» подключается сторона выходного напряжения с клеммами «V+» и «V-».

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора с разъемом «МАМА», то он подключается к выходному разъему блока питания (адаптеру питания) «ПАПА».

ВАЖНО:

  1. Обращаем внимание, что диммер подключается к блоку питания (адаптеру питания). Подключение диммера к сети 220В напрямую категорически запрещено!
  2. При подключении диммера к блоку питания (адаптеру питания) проявляйте внимательность, соблюдайте стороны подключения.
  3. Значения напряжения питания для светодиодной ленты, диммера и выходного напряжения блока питания (адаптера питания) должны быть одинаковыми.

Т.е. для светодиодной ленты 12В необходим диммер напряжением питания 12В и блок питания (адаптер питания) с выходным напряжением 12В. Подробнее о блоках питания читайте в статье здесь.

Если вы внимательно прочитаете инструкцию и пошагово выполните все пункты, трудностей с подключением возникнуть не должно. Всегда готовы помочь!

Рекомендуем прочитать статью Как подключать светодиодную ленту 12В и 24В

Как подключить диммер – правила и нюансы выполнения работ + Видео

Содержание

  • 1 Диммер – полезное электротехническое устройство
  • 2 Какими бывают диммеры – о разновидностях и их особенностях
  • 3 Моноблочный светорегулятор – простой и удобный
  • 4 Подключаем регулятор вместо выключателя – порядок действий
  • 5 Различные варианты подключения диммера

Если вы хотите создать в своем жилище необычный световой дизайн и сэкономить попутно на оплате счетов за электричество, узнайте, как подключить диммер. Это устройство позволяет выполнять плавную регулировку напряжения на галогенных и обычных лампах.

Диммер – полезное электротехническое устройство

В быту описываемые нами приспособления применяются для регулировки температуры функционирования электрических плит, утюгов, паяльников и прочих нагревательных приборов, а также для настройки яркости свечения ламп. По этой причине диммеры часто называют светорегуляторами.

Важный момент! Рассматриваемые регуляторы запрещается использовать с импульсными и трансформаторными устройствами (радиоприемники, старые телевизоры). При подключении к ним диммера они просто-напросто выйдут из строя. А вот к любым лампам накаливания и к галогенным осветительным приборам светорегуляторы можно подключать смело.

Светорегулятор для ламп накаливания

Устройство будет оберегать их, подавая на лампочки минимальный ток при включении электричества. За счет этого лампы будут работать намного дольше (как известно, чаще всего они перегорают именно из-за стартовых скачков напряжения). Некоторые современные диммеры не только регулируют степень освещенности помещения, но и могут выполнять другие функции, которые облегчают жизнь и делают ее в разы комфортнее. Навороченные светорегуляторы могут:

  • управляться с пульта либо голосовыми командами;
  • отключать и включать лампы по заранее установленному таймеру;
  • стать частью набирающих популярность систем умный дом;
  • изменять в автоматическом режиме температуру света, создавать эффект мигающего освещения.

Понятно, что недорогие светорегуляторы ничего из вышеуказанного не могут. Но со своей основной функцией – регулировкой уровня освещенности, они справляются на отлично.

Какими бывают диммеры – о разновидностях и их особенностях

Самыми простыми и дешевыми считаются реостатные светорегуляторы. Сейчас они используются очень редко, так как характеризуются малым показателем полезного действия и неудобством в применении за счет того, что сильно нагреваются при работе.

Более современными являются транзисторные, тиристорные и симисторные механизмы. Они могут иметь дополнительные функции, отличаются высоким КПД и при этом доступной ценой. Но такие регуляторы нежелательно применять с бытовыми устройствами, которые выдвигают повышенные требования к типу электропитания. Еще один их недостаток – создание электрических помех для другого оборудования.

Тиристорные и транзисторные диммеры, несмотря на указанные недостатки, являются самыми востребованными. Если вами планируется замена стандартного выключателя на светорегулятор, покупайте именно такие устройства. Без лишних финансовых затрат вы получите в свое распоряжение стабильно функционирующее приспособление, которое можно подключить правильно и быстро собственными руками.

Транзисторный диммер

Если же финансовый вопрос для вас не имеет особого значения, можете приобрести светорегулирующие приспособления, изготавливаемые на базе автоматических трансформаторов. Они способны выдать идеальную синусоиду тока. Такие устройства устанавливают для регулировки работы крупных и дорогостоящих бытовых агрегатов.

Диммеры, кроме того, делят на разные типы по варианту их исполнения. С этой точки зрения существуют далее указанные устройства:

  1. Модульные – оптимальный вид прибора для галогенных и обычных ламп накаливания. Их монтируют на дин-рейку непосредственно в квартирном или домашнем электрощитке. Управляются модульные приспособления с помощью выключателя клавишного типа либо посредством выносной кнопки.
  2. Устанавливаемые в коробку, которая предназначена для монтажа стандартного выключателя. Эти устройства управляются специальной кнопкой. Ее интегрируют в систему умного дома либо выносят на поверхность коробки. Такие диммеры совместимы с любыми видами ламп (за исключением люминесцентных), а также с электронными и понижающими трансформаторами.
  3. Мини-регуляторы. Их обычно называют диммерами на шнурах. Они дают возможность контролировать работу торшеров, небольших бра и настольных осветительных приборов. В большинстве случаев регуляторы на шнурах совместимы только с лампочками накаливания.

Наибольшее распространение у бытовых пользователей получили моноблочные регуляторы. Их устанавливают вместо стандартного выключателя. О них мы и поговорим.

Моноблочный светорегулятор – простой и удобный

Такие диммеры бывают различных модификаций. Отличаются они друг от друга вариантом управления. Оно может быть:

  • Сенсорным. Устройства с таким вариантом управления профессионалы называют самыми надежными в эксплуатации. В них, по сути, нечему ломаться, так как в регуляторах отсутствуют какие-либо механические элементы. Вам достаточно легонько прикоснуться к экрану диммера, чтобы активировать его.
  • Поворотным. Чтобы выключить лампу, нужно повернуть диск прибора до упора влево. Разновидность такого диммера – поворотно-нажимной механизм. Пользователю требуется нажать на устройство, чтобы выключить либо включить его. А сама настройка необходимого уровня освещенности осуществляется посредством поворота диска.
  • Клавишным. Отличить такой диммер от обычного выключателя внешне невозможно. Вам нужно нажать на клавишу, чтобы включить свет, и удерживать ее в нажатом состоянии определенное время. Пока клавиша находится в зажатом состоянии, интенсивность освещения повышается.

Моноблочный клавишный светорегулятор

Важный нюанс. Моноблочные регуляторы света разных типов можно подключать к определенным приборам и лампам. На упаковке с диммером всегда указывается, с какой техникой он может работать.

Подключаем регулятор вместо выключателя – порядок действий

Наличие у домашнего мастера минимальных знаний в электротехнической сфере позволит ему правильно подключить моноблочный диммер в своем жилище. Никаких особых сложностей здесь нет. Главное помнить, что регулятор монтируется исключительно в разрыв фазного кабеля. Ни в коем случае нельзя подключать устройство в разрыв нейтрали. Если вы совершите такую ошибку, можете сразу идти покупать новый диммер. Его электронная схема просто-напросто сгорит.

Вместо выключателя светорегулятор устанавливается по следующей схеме:

  1. Отключаете подачу электричества на квартиру в щитке питания.
  2. Отсоединяете провода от клемм установленного выключателя и вынимаете его.
  3. Подаете питание на щитке, отверткой со светодиодом, мультиметром либо электрическим тестером определяете фазный провод. Отмечаете его удобным для вас способом (наклеиваете кусочек скотча или изоленты, ставите отметку карандашом).
  4. Теперь можете отключать щиток и приступать непосредственно к установке диммера. Сделать это несложно. Вам требуется подать фазный провод, который вы отметили, на вход регулятора. От выхода он пойдет на распределительную коробку (то есть на нагрузку), а затем и на сам осветительный прибор.

Установка светорегулятора

Существуют диммеры с подписанными выходными и входными контактами. В них обязательно нужно подавать фазный провод на соответствующий разъем. Если же на диммере контакты не обозначены специальным образом, фазу подают на любой из имеющихся входов.

После подключения светорегулятора его нужно установить обратно в подрозетник, одеть на диммер декоративную накладку и колесико потенциометра (если вы монтируете поворотно-нажимной или поворотный механизм). Все! Вы смогли правильно подсоединить диммер к выключателю. Пользуйтесь установленным приспособлением в свое удовольствие!

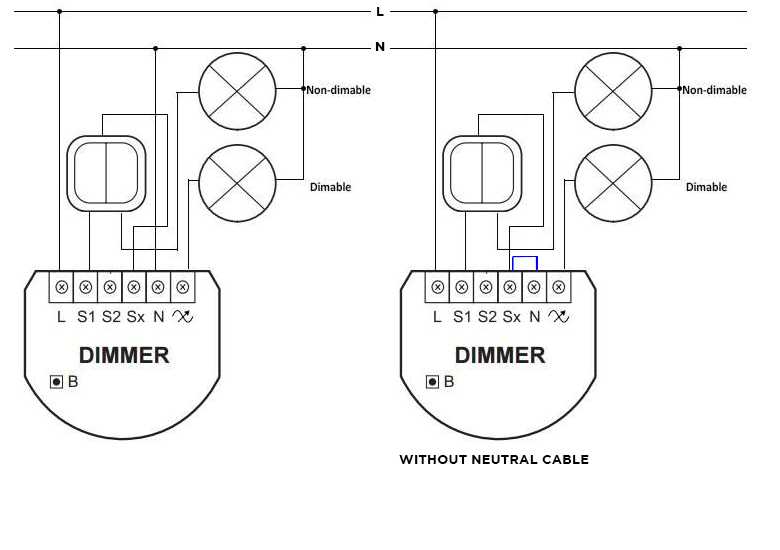

Различные варианты подключения диммера

В спальнях специалисты советуют устанавливать светорегулятор не вместо стандартного выключателя, а последовательно с ним. Сам диммер желательно смонтировать прямо возле кровати (тогда вы сможете регулировать освещение, не вставая с нее). А старый выключатель оставляют на его обычном месте – у входа в спальню. Им вы будете пользоваться при входе и выходе из помещения.

Монтаж диммера возле кровати

Если вы хотите управлять освещением комнаты из разных ее точек, разрешается монтировать сразу два регулятора. В этом случае потребуется соединить друг с другом первые и вторые клеммы на диммере и подсоединить фазу к третьему разъему любого из устройств. Оставшийся выход на другом светорегуляторе будет служить для провода, который идет на нагрузку.

Напоследок давайте разберемся, как правильно подсоединить диммер к светодиодным (LED) лампам или лентам. По сути, процедура выполняется так же, как и в случае подключения обычных осветительных приборов. Но есть один нюанс. Вам нужно поставить регулятор прямо перед контроллером светодиодного светильника. То есть необходимо сделать следующее:

  1. Подключить диммер в разрыв фазы.
  2. Соединить выход устройства с входом контроллера.

Удачи вам!

  • Автор: Михаил Малофеев
