Как правильно собрать щиток. Как собрать электрический щиток: пошаговая инструкция по монтажу и подключению

Как правильно выбрать место для электрощитка. Какие компоненты необходимы для сборки щитка. Как выполнить монтаж и подключение электрощитка своими руками. Какие правила безопасности нужно соблюдать при сборке щитка.

Выбор места расположения электрического щитка

При выборе места для установки электрощитка в квартире или доме следует учитывать несколько важных факторов:

• Удобство доступа для снятия показаний счетчика и обслуживания
• Близость к вводу питающего кабеля для сокращения его длины
• Защита от доступа посторонних лиц и детей
• Отсутствие влаги и высокой температуры

Оптимальным вариантом считается размещение щитка в прихожей или коридоре около входной двери на высоте 1,4-1,7 м от пола. Это обеспечивает удобный доступ и позволяет отключать электричество при выходе из дома.

Выбор конструкции и размеров электрощитка

Электрощитки бывают двух основных типов:

• Навесные — для открытой проводки
• Встраиваемые — для скрытой проводки

Размер щитка подбирается с учетом количества устанавливаемых модулей (автоматов, УЗО и др.) и с запасом 20-30% для возможного расширения. Стандартные размеры щитков — от 2 до 54 модулей.

Материал корпуса может быть металлическим или пластиковым. Для квартир чаще используются пластиковые щитки как более легкие и дешевые.

Необходимые компоненты для сборки электрощитка

Для сборки типового электрощитка в квартире потребуются следующие компоненты:

• Корпус щитка с дверцей
• Вводной автомат
• Счетчик электроэнергии
• УЗО
• Автоматические выключатели для групп потребителей
• DIN-рейки для крепления модулей
• Шины N и PE
• Провода для внутренней разводки

Количество и номиналы автоматов подбираются по проекту электроснабжения квартиры с учетом мощности потребителей.

Порядок сборки и монтажа электрощитка

Сборка электрощитка выполняется в следующей последовательности:

1. Установка DIN-реек и шин в корпус щитка
2. Монтаж вводного автомата
3. Установка счетчика электроэнергии
4. Монтаж УЗО
5. Установка групповых автоматических выключателей
6. Прокладка внутренней проводки между компонентами
7. Подключение вводного кабеля
8. Подключение отходящих групповых линий

Все соединения выполняются на винтовых зажимах. Провода маркируются для удобства обслуживания. После сборки проводится проверка надежности соединений и работоспособности автоматики.

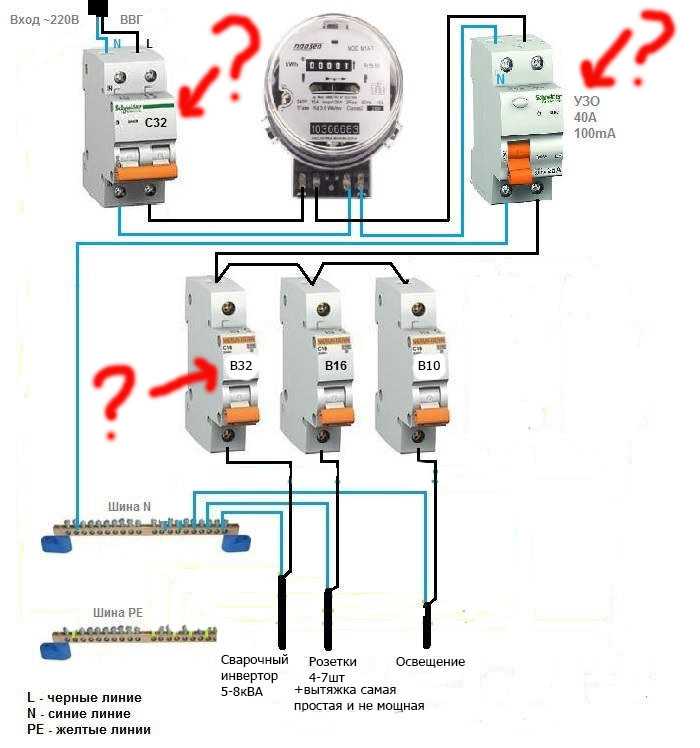

Схема подключения компонентов в электрощитке

Типовая схема подключения в однофазном электрощитке выглядит следующим образом:

1. Вводной кабель подключается к вводному автомату
2. От автомата фаза и ноль идут на счетчик
3. После счетчика устанавливается УЗО
4. От УЗО питание подается на шины
5. От шин запитываются групповые автоматы
6. К автоматам подключаются отходящие линии

Защитный провод PE подключается напрямую к шине заземления. Нейтраль после УЗО также разводится через шину N.

Правила безопасности при сборке электрощитка

При самостоятельной сборке электрощитка необходимо соблюдать следующие правила безопасности:

• Отключить подачу электроэнергии на вводе в квартиру
• Использовать качественные сертифицированные компоненты
• Применять инструмент с изолированными ручками
• Не превышать допустимую нагрузку на провода и автоматы
• Тщательно затягивать и изолировать все соединения
• Проверять отсутствие напряжения перед работой

После сборки необходимо провести проверку сопротивления изоляции. Первое включение рекомендуется производить в присутствии квалифицированного электрика.

Типичные ошибки при сборке электрощитков

При самостоятельной сборке электрощитков часто допускаются следующие ошибки:

• Неправильный выбор сечения проводов
• Ошибки в схеме подключения
• Слабая затяжка контактных соединений
• Отсутствие маркировки проводов
• Несоблюдение полярности подключения
• Неправильный выбор номиналов автоматов

Чтобы избежать этих ошибок, рекомендуется тщательно изучить схему подключения и правила электромонтажа перед началом работ. При наличии сомнений лучше обратиться к профессиональному электрику.

Эксплуатация и обслуживание электрощитка

Для обеспечения безопасной и надежной работы электрощитка необходимо соблюдать следующие правила эксплуатации:

• Регулярно проводить визуальный осмотр
• Проверять затяжку контактных соединений
• Измерять сопротивление изоляции проводки
• Очищать внутреннее пространство от пыли
• Проверять работоспособность УЗО
• Не перегружать электрические цепи

При обнаружении неисправностей или появлении запаха гари следует немедленно отключить электропитание и вызвать специалиста для ремонта. Самостоятельное вмешательство в работу электрощитка может быть опасным.

Как правильно собрать электрический щиток своими руками, сборка силового щита от А до Я ⚡«Avielsy»

Компания «Авиэлси» выполнит изготовление, монтаж и наладку автоматических систем управления (АСУ) в соответствии с рядом требований, обозначенных клиентом. Работы осуществляются высококвалифицированными специалистами в кратчайшие сроки. На готовую продукцию предоставляется гарантия, по ее окончанию мы готовы осуществлять сервисное обслуживание.

---

Требуется сборка силового щита? Компания «Авиэлси» готова предложить комплекс предложений, воспользовавшись которыми потребитель может рассчитывать на разработку с нуля данного оборудования с дальнейшим изготовлением и комплектацией, а также на установку и введение его в эксплуатацию «под ключ».Все это способствует получению высокого результата и позволяет добиться полного соответствия требованиям конкретного объекта.

Компания «Avielsy» производит широкий спектр продукции для построения систем автоматизации и распределительных энергосетей. Данный вид изделий востребован на предприятиях во всех отраслях промышленности.

Ассортимент компании насчитывает широкую номенклатуру изделий, позволяющих заказчику скомплектовать полнофункциональную систему автоматизации. В ассортименте наших изделий есть как простые щиты для управления одним двигателем, так и сложные щиты управления технологическим оборудованием.

Ищете индивидуальное решение для управления оборудованием? Наша компания готова разработать и произвести сборку с последующей отладкой. Вы получите качественное решение в независимости от того нужен один щит или большая партия изделий.

Особенности установки

При монтажных работах со щитами, устройствами, вторичными цепями важно соблюдать ряд правил, а именно:

• перед тем, как приступить непосредственно к работам, осуществляется изучение рабочих чертежей, технических документов;
• далее необходимо соединить аппаратуру, расположенную внутри ящиков/шкафов. Действия производят, используя перемычки неразъемного плана. Вывод к заборным зажимам не делают. Зажимами планок подключают цепи, которые в дальнейшем соединяют внешние устройства. Каждый провод подвергается выправлению и протиранию ветошью, предварительно смоченной в парафине;
• прокладку проводов осуществляют по панели, при этом она должна идти в вертикальном или в горизонтальном направлении. Параметр радиуса изгиба проводки должен быть не меньше, чем диаметр проводов, помноженный на три. Фиксация проводов к панели осуществляется посредством специальных скоб, предусматривающих наличие изолирующих прокладок. Крепеж потоков с проводами выполняется каждые 20 см;
• при необходимости выполнения перехода корпус/подвижная дверца используют гибкую проводку из меди, напоминающую вертикально скручивающиеся жгуты (раскрой проводов не требуется).

Фиксация жгутов к каркасу производят скобой. Неподвижную часть каркаса соединяют с дверцей многожильным голым проводом. Каждое кольцо на концах жил помещают в зажим по ходу винта. Им производится плотное затягивание. «Выдавливание» жил не допустимо!

При присоединении двух проводов к зажиму необходима прокладка шайбы. Ее располагают между кольцами.Если проводов более 2-х, то недопустимо соединять их под одним винтом. Также нельзя допускать изгибов жилы или производить формирование колец с помощью плоскогубцев или кусачек.

Важно производить маркировку на проводниках каждого наборного зажима. Для записи сведений используют пластмассовые оконцеватели или 15-ти, 20-ти мм полимерную трубку.Маркировку осуществляют специальными несмывающимися чернилами. Использовать оконцеватели вместо бирок не допускается.

Подключение переключателей и управляющих ключей должно производиться строго по диаграмме, предусматривающей замыкание контактов. Ее подготавливают на начальном этапе. Чертеж должен иметь принципиальную схему. Когда происходит сборка распределительных шкафов, то не допускается использование проводки или кабелей, имеющих алюминиевые жилы.

Преимущества и возможности компании «Авиэлси»

Мы всегда готовы спроектировать и произвести комплектацию со сборкой готового электрощитового изделия любого уровня сложности для следующих областей применения:

• электроснабжение и распределение электроэнергии;
• системы вентиляции и кондиционирования;
• систем охлаждения помещений и холодоснабжения;
• отопление и теплоснабжение;
• водоснабжение и водоотведение.

Для создания комплексного решения по производству электротехнического щитового оборудования мы производим следующие работы и предоставляем услуги по:

• разработке схем и компоновки изделий;
• подбору комплектующих и комплектаций;
• сборочным работам;
• разработке управляющих программ;
• проведению функционального тестирования;
• доставке готовой продукции;
• выполнению монтажных работ;
• проведению пусконаладки;
• гарантийному и сервисному обслуживанию.

За время своего существования компания «Авиэлси»» заслужила доверие и уважение своих клиентов за счет слаженной работы своего коллектива и предоставления целого комплекса сервисных работ.

Основной задачей компании «Авиэлси» является разработка долговечной и безотказно работающей электрощитовой продукции, функционирующей в самых тяжелых промышленных условиях. После изучения требований к объекту автоматизации мы прорабатываем предварительный проект и спецификацию.

Далее на основе ваших требований и пожеланий дорабатывается компоновка, состав комплектации и уточняется функционал изделия. В результате сбора всех необходимых исходных данных и согласования технических условий мы можем предложить заказчику продукт, который необходим именно ему.

После многолетнего опыта работы мы можем с уверенностью предложить нашим клиентам оптимальный процесс согласования и выпуска готового электрощита.

Основные преимущества сотрудничества с нашей производственной компанией «Авиэлси»:

• собственный сборочный цех;
• оптимальные цены на выпускаемую продукцию и услуги;
• отработанные решения для построения автоматизированных установок;
• оперативная комплектация производства;
• гарантия и сервисное сопровождение.

Мы постоянно совершенствуемся, осваиваем новые приемы сборки и производства, повышаем квалификацию сотрудников, внедряем новое оборудование и инструмент. Наша основная цель — долгосрочное сотрудничество с нашими заказчиками приносящее положительные результаты.

Как правильно собрать электрический щиток

Массовое строительство жилищного фонда и проводимая реконструкция старых зданий наталкивают владельцев квартир на необходимость самостоятельно разобраться в технологиях выполнения электротехнических работ в своих помещениях. Это позволяет создать индивидуальную электрическую систему, отвечающую конкретным запросам хозяина, а не использовать типовую схему, разработанную для среднего потребителя.

Как выбрать место расположения электрощитка

Чтобы правильно собрать электрический щиток во вновь строящейся квартире, необходимо до начала работ составить проект, в котором подробно предусмотреть реализацию своих потребностей внутри каждого помещения, продумать расположение светильников и выключателей к ним, количество розеток для переносных и стационарных электроприборов.

Одновременно с электрическими проводами часто приходится прокладывать трубопроводы водоснабжения, отопления, телефонные линии, антенные кабели, компьютерную сеть, домофон, сигнализацию и другие слаботочные цепи. Оптимизация маршрутов всех этих систем как раз и входит в разработку проекта.

Электрический щиток — это место, где приходящий от энергоснабжающей организации кабель подключается к электросчетчику для дальнейшего распределения электричества по потребителям квартиры через коммутационные автоматы.

Задача проекта сводится к определению наиболее подходящего места расположения вводного электрического щитка. В последнее время его принято устанавливать не на лестничной площадке, как делали в прошлом веке, а внутри квартиры. Это избавляет от доступа посторонних лиц к оборудованию и создает определенные удобства.



Обычно место расположения щитка выбирают в коридоре около входной двери на высоте уровня лица потому, что так удобно жильцам снимать показания счетчика и отключать лишние потребители при выходе из квартиры. А при выполнении монтажа сокращается длина питающего кабеля.

Владельцам коттеджа и частного дома при выборе места расположения щитка следует учесть безопасную организацию вводного устройства в здание, конструкцию ответвления от воздушной ЛЭП или кабельной линии, согласовать их устройство с энергоснабжающей организацией.

Как выбрать конструкцию электрощитка

В жилых зданиях используется два вида электропроводки:

• наружная, проложенная по поверхности стен;

• внутренняя, спрятанная в штробах и полостях.

Под них выпускаются электрощитки, которые можно просто прикрепить к внешней стороне стены или вмонтировать внутрь ее, сделав соответствующее углубление.

Материал короба щитка предназначен для длительного срока эксплуатации. Им может быть:

• металл;

• прочная пластмасса.

Внешняя и внутренняя декоративная отделка, выполненная различными оттенками цвета, позволяет сделать качественный выбор под дизайн любого помещения.

Внутри щитка расположены ответственные аппараты. Доступ к ним посторонним людям и детям должен быть ограничен закрытием дверцы на замок, ключ от которого необходимо хранить в отдельном месте. Для наблюдения за показаниями счетчика достаточно иметь окошко на дверце.

Практическое большинство современных щитков выпускается для удобного и надежного размещения электрических аппаратов на Din-рейке. Такие конструкции и следует использовать. Они значительно экономят место и позволяют легко демонтировать неисправное устройство.

Для закрепления автомата достаточно приставить его задним пазом к рейке, оттянуть отверткой крепежную защелку, немного надавить на корпус и отпустить фиксатор. Снятие производится в обратном порядке.

На Din-рейку можно крепить клеммники и шинные сборки различными способами.

С точки зрения электрика выбирать электрический щиток необходимо по габаритам для размещения внутри всех требуемых коммутационных аппаратов, защитных устройств, приборов учета и контроля. Поэтому до посещения магазина важно закончить создание проекта электропроводки и определиться со всеми электроприборами, которые должны быть размещены внутри.

К тому же практика показала, что современные люди постоянно приобретают разнообразное электрическое оборудование, а для него необходимо создавать дополнительные линии питания. Иногда хозяевам приходилось даже доставлять второй электрощиток рядом с основным. Поэтому при выборе конструкции всегда рекомендуется создавать запас внутреннего пространства.

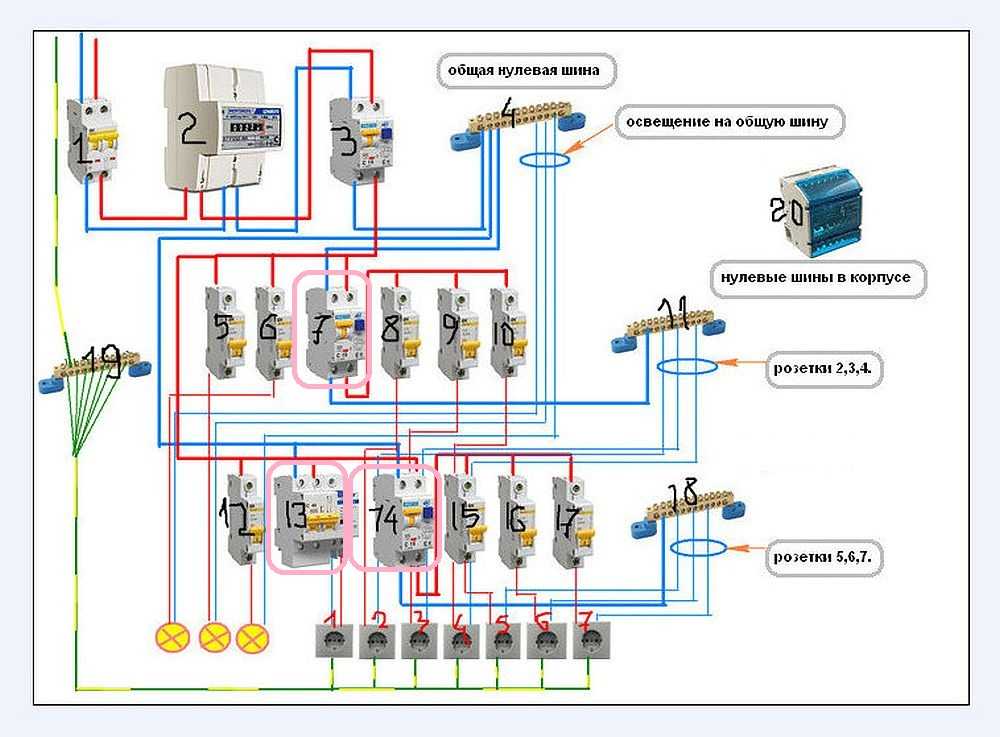

Примерная схема подбора и подключения коммутационных аппаратов и защит для размещения внутри корпуса щитка показана на рисунке. Состав комплектующих элементов в каждом отдельном случае может значительно отличаться.

Здесь показано, что напряжение от подъездного щита подведено силовым кабелем с тремя жилами:

1. L — фаза сети;

2. N — рабочий ноль;

3. РЕ — защитный проводник.

Для наглядности каждая из них выделена своим цветом: красным, синим и желто-зеленым, которые применяются на практике для обозначения проводов.

Провода фазы и нуля подключают на вводной автомат или пакетный переключатель (рубильник), а защитный РЕ-проводник сразу направляют на свою шину. С нее он разводится по всем потребителям жилами отходящих кабелей.

С вводного автомата напряжение подводится на счетчик и после него — дальше в схему. На картинке показано, что для этой цепочки применены медные провода сечением 10 мм кв, которые будут воспринимать максимальную нагрузку всех подключенных приборов. Следует учитывать, что доступ к клеммнику счетчика и контактам вводного автомата после окончания монтажа будет пломбироваться представителем энергонадзора.

После электросчетчика устанавливается противопожарное УЗО с уставкой на утечку 300 мА и номинальный ток работы электросхемы. Поскольку устройство защитного отключения может сгореть от токов коротких замыканий, то его защищают автоматическим выключателем, соответствующего номинала.

На приведенной схеме этот выключатель дублирует вводной автомат, поэтому его здесь можно не ставить. Но он потребуется, если используется рубильник или переключатель.

Рабочий ноль после выхода с противопожарного УЗО подключается на свою шину, а с нее разводится по потребителям. Когда на линиях устанавливаются УЗО или дифференциальные автоматы, то нулевой провод пропускают через них.

В качестве примера показано, что все электропотребители квартиры разбиты проектом на шесть линий. Здесь важно соблюсти принцип не только территориального их объединения, но и распределения по мощности нагрузки. Так, электрическая плита подключается отдельной линией с жилами 4мм кв, и автоматическим выключателем на 32 ампера.

Телевизор, компьютер, розетку для переносных электроприборов можно объединить в одну цепочку, выполнить жилами 2,5 мм кв и запитать от автомата на 20 ампер. Таким же способом поступают с остальными потребителями.

Во всех электрических устройствах, к корпусам которых возможно прикосновение человека, устанавливают УЗО или дифференциальные автоматы. На схеме показано, что от них в целях экономии отказались в осветительных цепочках.

Каждое УЗО контролирует определенный участок цепи. В него можно включать несколько потребителей. Это сэкономит место в щитке и деньги. Но когда произойдет срабатывание УЗО, то потребуется искать его причину — место нарушения изоляции.

Чем больше приборов подключено в цепочку, тем сложнее выявлять место возникновения неисправности. Вполне вероятны ситуации, когда токи утечек через каждый прибор не представляют опасности, а их суммарная величина превышает выставленную уставку.

Также в приведенном примере отсутствует реле контроля напряжения, которое предназначено для защиты электрооборудования от случаев возрастания напряжения в электропроводке 0,4 кВ при отгораниях или обрывах нулевого проводника. Автоматическое снятие электропитания со схемы при возникновении такого аварийного режима посредством РКН спасает бытовые приборы и обеспечивает спокойствие хозяев.

Реле контроля напряжения устанавливается сразу после электрического счетчика до противопожарного УЗО.

Очень важно правильно подключить УЗО в электрическом щитке: Правильная схема подключения УЗО

Как выполнить внутренний монтаж

Больное место большинства не профессионально собранных схем — это сплошной клубок перемешанных проводов, в котором сложно разбираться даже хорошим специалистам. Внутренний монтаж необходимо продумывать заранее.

Для этого вводной кабель желательно завести со своей стороны сверху или сбоку, а отходящие — с противоположной. Этот прием также позволяет экономить кабельную длину.

При монтаже желательно придерживаться цветовой маркировки жил, приведенной в качестве примера для вводного кабеля. Когда это невозможно выполнить, то окончания жил подписывают не выцветающим маркером или черными чернилами на основе дихлорэтана.

Шины для рабочего и защитного нуля располагают сбоку, обеспечивая свободный доступ к ним. Использование специальных конструкций клеммников для шин в корпусе облегчает монтаж, делает его более понятным.

Когда вместо УЗО с автоматическим выключателем применяется дифференциальный автомат, то рабочий ноль после него выводится непосредственно в кабель нагрузки, а не на сборную шину. Иначе алгоритм работы дифавтомата будет изменен, схема станет работать неправильно.

Конструктивное выполнение защитных автоматов требует установки их в вертикальное положение с вводными контактами сверху. При другом размещении они работают, но их ресурс сокращается. Только известные бренды компаний, таких как Siemens либо Legrand позволяют произвольно ориентировать дорогие модели своей продукции.

Подключение входящих проводов к автоматам выполняют на верхние контакты, а отходящих цепей — на нижние. Так принято по этикету электриков: облегчается поиск возникающих неисправностей внутри схемы.

Кроме того, у конструкций большинства автоматов неподвижные контакты расположены сверху. Около них размещены дугогасительные устройства и подвижная контактная часть. Прохождение тока снизу вверх может вызвать потери электроэнергии.

В любом случае главным принципом монтажа должно быть полное однообразие способов соединения проводников на всех элементах внутри корпуса щитка.

На одну клемму допускается подключение только двух жил. Большее количество может со временем ослабить электрический контакт, поэтому оно запрещено правилами.

Для соединения автоматов между собой многие электрики изготавливают перемычки. Эстетичный вид и надежное подключение обеспечивают электрические гребенки, которые выпускают производители автоматических выключателей. Они ускоряют монтаж, экономят место для проводов.

Все работы внутри щитка выполняется по утвержденной схеме электрических подключений, экземпляр которой необходимо иметь всегда под рукой. Часто ее бывает удобно наклеить на дверцу с внутренней стороны. При этом все монтажные соединения схемы переносят маркировкой на действующее оборудование.

Каждый элемент работающей схемы должен быть подписан так, чтобы было ясно его назначение даже при беглом взгляде. Для этого можно набрать текст на компьютере и распечатать на принтере небольшие пояснительные надписи.

Когда места для подобных ярлыков нет, то на все оборудование наносят яркое цифровое обозначение, а на дверцу приклеивают поясняющую таблицу с подробной расшифровкой необходимой информации. Такой листок удобно хранить около электрического щитка.

Подробная документация, четкая маркировка и понятный монтаж повышают надежность эксплуатации электрооборудования, придают электрощитку эстетичный вид, обеспечивают быстрое устранение возникающих неисправностей.

После окончания монтажных работ обязательно проводится осмотр всего установленного оборудования, прожимаются места электрических соединений и крепления элементов, выполняется правильность монтажа и замеряется сопротивление изоляции полностью собранных цепочек. Только после этого допускается пробное включение под нагрузку и опробование в работе.

В процессе эксплуатации необходимо выполнять периодические профилактические осмотры и проверку состояния резьбовых соединений в клеммах. Это станет гарантией надежной работы в течение длительного времени.

Источник Понравилась статья, поделитесь с другими!!! ➤

Сборка и производство лицевых щитков

Существует огромная потребность в безопасных и удобных щитках для лица. Хотя они важны в больничных условиях, они также могут защитить целый ряд других важных сотрудников. К счастью, благодаря новаторам из Prusa и designthatmatters.org, а также сотрудникам из UW, существует проверенный FDA дизайн, который может обеспечить защиту, когда стандартные средства индивидуальной защиты (СИЗ) недоступны.

Мне нравится. Это заставляет меня чувствовать себя в большей безопасности. Я брал у кого-то тампон на ковид-19когда его рвало на меня. Это держало меня в чистоте.

Медсестра скорой помощи на передовой в больнице в Сиэтле, впервые надев лицевой щиток DtM-v3.0 в пятницу, 27 марта 2020 г. (см. designthatmatters.org)

Обратите внимание, однако , что этот дополнительный лицевой щиток был создан в качестве экстренной меры для защиты людей путем предоставления резервных вариантов СИЗ, если стандартные СИЗ стали недоступны. Это устройство не проходило тот же процесс утверждения регулирующими органами, что и стандартные средства индивидуальной защиты, но прошло специальный процесс проверки, ускоренный исключительно для реагирования на COVID-19. пандемия.

Изготовление безопасных лицевых щитков

Безопасность конструкции зависит от нескольких основных факторов.

• Использование правильной конструкции, одобренной FDA
• Использование правильных настроек печати
• Использование правильного процесса безопасной сборки
• Доставка устройств с правильной документацией

Оборудование СИЗ, стандарты и варианты протоколов, если таковые имеются. Решение о внедрении этого устройства должно приниматься после тщательного рассмотрения и консультации с отделами гигиены труда и инфекционного контроля соответствующего учреждения.

Выбор конструкции лицевого щитка

В зависимости от ваших производственных возможностей выберите один из следующих вариантов дизайна лицевого щитка, предоставленных на веб-сайте NIH Print Exchange. Обе эти конструкции прошли проверку в клинических условиях и были признаны подходящими при изготовлении с указанным типом принтера и материалами.

• Защитная маска для лица DtM-v4.0, дизайн для литья под давлением
• Защитная маска для лица DtM-v3.1, повязка на голову для 3D-печати

Материалы

• Нить для 3D-печати. Для обеих конструкций рекомендуется PLA, хотя приемлемыми альтернативными материалами являются PETG, ABS и нейлон.
• Резинка для оголовья: могут быть резинки 7 x 1/8 дюйма, 13-дюймовая полоска резинки для петель шириной 3/4 дюйма, лента coflex/coban
• Стандартный американский прозрачная пленка или обложка для отчета для щита , толщина 2–10 мил (0,002–0,01 дюйма), 0,05–0,25 мм
  • Приемлемые альтернативные материалы включают прозрачный ПЭТГ, ПММА или майлар той же толщины, нарезанные до размеров 8,5 x 11 дюймов (215,9мм х 279,4 мм). Размеры американского дырокола для переплета с тремя отверстиями: три отверстия диаметром 6-8 мм, расстояние между центрами каждого из которых составляет 108 мм. НЕ резать ПВХ
• Несмываемый маркер (VWR)
• Перчатки и защитные маски для всех, кто соприкасается с защитными масками во время производства

Печать защитной маски

Часто человек или люди, печатающие защитную маску, работают отдельно от человека или людей, занимающихся сборкой. По этой причине у нас есть отдельный процесс контроля качества для печати и сборки. Отпечатки должны быть упакованы в соответствии с нашей процедурой контроля качества, и к каждой партии должен быть приложен лист контроля качества печати.

Параметры печати

Параметры печати зависят от материала и других факторов. Однако мы обнаружили, что настройки подходят для PLA и сопла 0,4 мм. Конечно, это должно быть скорректировано в зависимости от вашего принтера, материала и так далее. Цель состоит в том, чтобы достичь стандартов качества, проверенных в процессе контроля качества сборки. Параметры печати должны быть указаны в Листе контроля качества печати. ​​

• Диаметр сопла: 0,4 мм
• Запрограммированная ширина экструзии: 0,5 мм
• Высота слоя: 0,3 мм
• Оболочки: 3 (со стенкой толщиной 1,5 мм)
• Заполнение: 30 %
• Тип заполнения: Сетка
• Сплошные нижние слои: 3 (с толщиной дна 0,9 мм)
• Сплошные верхние слои: 3 (что приводит к толщине верхней части 0,9 мм)

Процесс контроля качества печати

Приведенная здесь информация обеспечивает протокол наилучших усилий для минимизации риска передачи вируса во время сборки и доставки, а также для производства лицевых щитков, качество которых неизменно. насколько это возможно. Цель состоит в том, чтобы обеспечить безопасность, даже если кто-либо участвует в процессе может быть скрытым носителем COVID-19.

Подготовительные шаги

Чтобы снизить риск, каждый 3D-принтер, все детали, которые он производит, и каждая катушка нити, используемая для этого принтера, должны обслуживаться только одним человеком. Это сделано для снижения риска передачи инфекции при контакте с общей поверхностью.

Перед печатью приобретите чистый пакет или коробку, чтобы поместить внутрь готовые отпечатки. Контейнер должен закрываться.

• Укажите свои инициалы и контактную информацию
• Добавьте инициалы всех, кто соприкасается с лицевыми щитками
• Укажите используемый материал
• Отметьте этапы контроля качества, указанные в листе контроля качества, на протяжении всего процесса печати и сборки

Печать

Не делать забудьте проверить распечатку, когда вы начинаете и заканчиваете, заполняя лист QA.

Доставка печатных форм

Если вы не выполняете этап сборки самостоятельно, вам необходимо будет доставить печатные формы на место сборки. Следуйте этому процессу.

1. Убедитесь, что копия заполненного вами листа обеспечения качества приклеена к внешней стороне контейнера
2. Заполните области, отмеченные желтым на страницах 2 и 5 инструкций, и приклейте распечатку инструкций к контейнеру
3. Запечатайте заполненный контейнер только что собранных лицевых щитков. Варианты включают в себя либо сборные лицевые щитки в двойном мешке с узлом на обоих мешках и застежкой-молнией на внешнем мешке, либо помещение одного мешочного узла и застежки-молнии в коробку. Или аналогичная процедура. Около 25 лицевых щитков помещаются в большой мешок для мусора.
4. Убедитесь, что мешки с лицевыми щитками берутся в руки только одним человеком за раз и с ними обращаются как с зараженными. При работе с этими мешками следует соблюдать стандартные процедуры надевания и снимания.

Если вы занимаетесь сборкой самостоятельно, обязательно подготовьте чистое место для сборки и следуйте всем описанным ниже процессам.

Сборка лицевых щитков

Процесс сборки состоит из процедур контроля качества, которые позволяют убедиться, что все готовые изделия не имеют дефектов. Процесс сборки заключается в прикреплении щитка к люльке и подсоединении ремешка оголовья.

Процесс контроля качества сборки

Распечатайте Лист обеспечения качества сборки (QA) (doc) и напишите на нем свои инициалы, оставив место для инициалов любых других операторов. Заполняйте его и обновляйте по мере прохождения процесса.

• Укажите свои инициалы и контактную информацию.
• Укажите инициалы всех, кто соприкасается с защитными масками.
• Укажите используемый материал. процесс

Проверка качества печати базовой станции

Рис. 1. Изображение напечатанной на 3D-принтере части лицевого щитка с этикетками, которые потребуются для выполнения инструкций.

1. Определите плоскую поверхность, она будет указывать на дно подставки (метка «a» на рис. 1). Выполните тест на изгиб базовой станции, нажимая внутрь на внешние края двух краев с легким или средним давлением, а затем нажимая наружу на внутренние края. Убедитесь, что базовая станция не трескается, не ломается и не показывает признаков неисправности ниже 1 дюйма отклонения с обеих сторон (метка «е» на рис. 1).
2. Возьмитесь за нижнюю часть (d) и верхнюю часть лицевого щитка и попытайтесь сломать козырек, нажав вниз.
3. Проверить гладкость. Идеальный способ решить любые проблемы с заусенцами и неровностями на отпечатке, которые могут быть местом сбора бактерий и вирусов, — это удалить их с помощью стерильного инструмента для удаления заусенцев.
4. Пометьте лицевой щиток. Делать это нужно с помощью маркера VWR и трафарета. Трафарет нужно будет распечатать и вырезать или вырезать лазером, и на нем должна быть указана версия предмета. В качестве трафаретов можно использовать следующие изображения, версии файлов в формате dxf можно найти здесь: DTM3 DTM4

Сборка

Процесс сборки влияет на безопасность конечного продукта из-за проблем с чистотой (убедились ли вы, что даже если вы являетесь носителем, устройство чистое) и того, использовали ли вы надлежащие материалы.

Вполне вероятно, что вы можете напечатать много щитов, а потом собрать их в одном месте для сборки. Прежде чем начать процесс сборки, вы должны подготовиться к следующим шагам.

Получите одобренное дезинфицирующее средство

Вам необходимо продезинфицировать рабочее место и каждый лицевой щиток, а также поддерживать чистоту рабочей среды в течение всего времени контакта, как указано в рекомендациях EPA в Списке N: Дезинфицирующие средства для использования против SARS-CoV -2. Следующий список составлен в предпочтительном порядке и был протестирован с этим устройством.

1. Super Sani-Cloth
2. 10% раствор отбеливателя с хлором (*может защищать от тумана со временем)
3. CaviWipes
4. Мыло и вода

Подготовка к сборке

Дезинфекция рабочей среды.

Выполнение процедур гигиены рук.

Наденьте пару чистых перчаток.

Подготовьте чистый пакет или коробку для хранения полностью собранных деталей.

Возьмите один контейнер изготовленных подставок и удалите лист контроля качества.

Добавьте свои инициалы на лист контроля качества и приклейте его к внешней стороне нового пакета или коробки.

Соберите базовую станцию ​​и поместите ее в чистый контейнер

1. Протрите и продезинфицируйте все поверхности и элементы базовой станции.
2. (дополнительно) Поместите полоску хирургической ленты из микропены на внутренний край подставки (обозначение «d» на рис. 1), чтобы повысить комфорт при ношении лицевого щитка. Возьмите один эластичный ремешок и проденьте его через два крепежные стойки по обеим сторонам подставки, расположив ее на два отверстия от края эластичного ремня (метка «b» на рис. 1).
3. Протрите и продезинфицируйте обе стороны прозрачного пластикового экрана.
4. Убедитесь, что поверхность экрана Shield заметно увлажнена дезинфицирующим средством в течение времени контакта, как указано в рекомендациях EPA в Списке N: Дезинфицирующие средства для использования против SARS-CoV-2.
5. Вытрите излишки дезинфицирующего средства и высушите лицевой щиток чистым бумажным полотенцем
6. Удерживая подставку неосновной рукой, закрепите одно из внешних отверстий в щитке на штифте подставки (метка «c» на рис. 1). ). Потяните защитный экран через подставку так, чтобы среднее и оставшиеся краевые отверстия совпали с штифтами на подставке. Экран должен мягко защелкнуться на месте.
7. (дополнительно) Наклейте ленту на 3 монтажных отверстия/шпильки в защитной маске, чтобы полностью закрыть оставшиеся зазоры.
8. Поверните лицевой щиток лицевой стороной к земле и держите его за козырек. Аккуратно встряхните защитную маску, чтобы убедиться, что она надежно закреплена и не упадет во время использования.
9. Проведите окончательную проверку лицевого щитка со всеми собранными компонентами, чтобы убедиться, что ничего не повреждено и все собрано правильно.
10. Поместите собранную защитную маску в чистый контейнер для доставки

Организуйте изделие для доставки

Каждый раз после завершения сборки одного контейнера с изготовленными деталями выполните следующие шаги.

1. Убедитесь, что копия заполненного вами листа контроля качества приклеена к внешней стороне контейнера
2. Заполните области, отмеченные желтым на страницах 2 и 5 инструкций, и приклейте распечатку инструкций к контейнеру
3. Запечатайте заполненный контейнер только что собранных лицевых щитков. Варианты включают в себя либо сборные лицевые щитки в двойном мешке с узлом на обоих мешках и застежкой-молнией на внешнем мешке, либо помещение одного мешочного узла и застежки-молнии в коробку. Или аналогичная процедура. Около 25 лицевых щитков помещаются в большой мешок для мусора.

После того, как контейнер подготовлен, вы должны начать новый.

1. Снимите и утилизируйте перчатки.
2. Выполнение процедур гигиены рук.
3. Наденьте новую пару перчаток.
4. Подготовьте чистый пакет или коробку для хранения полностью собранных деталей.
5. Возьмите один контейнер изготовленных подставок и удалите лист контроля качества снаружи.
6. Добавьте свои инициалы на лист контроля качества и приклейте его к внешней стороне нового пакета или коробки.
7. Выполните описанные выше действия по сборке.

Доставка

Процесс доставки требует такого же внимания к безопасности, как и все предыдущие этапы. Кроме того, в зависимости от того, что вы создали, вам нужно подумать, куда доставить.

Схема принятия решений о доставке

Возможно, вы захотите доставить лицевые щитки различным поставщикам. Некоторые примеры людей, которые могли бы извлечь из них пользу или уже запросили или приняли пожертвования от некоторых из наших партнеров, включают:

• Использование сообщества
  • Полицейские
  • Работники продуктового магазина
  • Лица, осуществляющие уход за жильцами из групп риска
• Клиническое применение
  • Больницы
  • Техники скорой медицинской помощи (ЕМТ)

В зависимости от того, что вы распечатали, вы должны указать, кому вы можете доставлять. Вот несколько важных соображений.

• Если вы напечатали PLA, вы должны доставлять его только тем людям, которые будут хранить защитную маску в помещении. Если вы используете PETG или ABS, вы можете доставить его людям, которые могут держать лицевой щиток в горячей машине, например, полицейским или фельдшерам скорой помощи.
• 2 настройки.
• Если вы распечатали что-либо еще, им следует делиться только для общественного использования , если на странице обмена распечатками NIH для этого устройства явно не указано:

рекомендуется при изготовлении в соответствии с инструкциями.

DTM v3.1 NIH Print Exchange Page

Протокол доставки

При доставке контейнера Cradles из производственной единицы в сборочную единицу или при доставке контейнера собранных лицевых щитков из сборочной единицы в конечную пункт выдачи, выполните шаги, описанные ниже.

1. Перед тем, как вывезти чистую упакованную коробку из места происхождения, выполните гигиенические процедуры для рук.
2. Наденьте новую пару чистых перчаток.
3. Убедитесь, что контейнер с деталями закрыт.
4. Добавьте свои инициалы в лист контроля качества, который должен быть прикреплен к контейнеру с щитами.
5. Загрузите контейнеры в транспортное средство, желательно через дверь багажника.
6. Снимите и утилизируйте перчатки после того, как все контейнеры с деталями из одного места будут загружены в автомобиль, и перед посадкой в ​​автомобиль.

Прибыв в пункт выдачи

1. Выполните процедуры гигиены рук.
2. Наденьте новую пару чистых перчаток.
3. Удалите контейнеры и оставьте в указанном месте.
4. После того, как все контейнеры будут сданы, снимите и выбросьте перчатки.
5. Выполнение процедур гигиены рук.

Другая важная информация

Этот документ основан на инструкциях по применению (IFU), размещенных вместе с DTM-v3.1 на бирже печати NIH. Сделаны следующие предположения:

• Вы используете версию лицевого щитка с дыроколом с 3 отверстиями в формате U. S. Letter: при использовании версии A4 для Европы необходимо изменить язык.
• В устройстве есть пористые детали, поэтому содержит предупреждение о том, что устройство нельзя погружать в воду.
• Ремень на оголовье может быть изготовлен из материала на тканевой основе, такого как резинка или резинка для петель, которые не считаются поддающимися чистке, поэтому в инструкциях не указано, что ремешок на оголовье чистится.
• В устройстве могут быть тканевые компоненты, включающие акриловые, модакриловые, нейлоновые, олефиновые, полиэфирные, шерстяные или любые комбинации этих волокон. Если какой-либо из них включен, необходимо добавить предупреждение о том, что «не использовать в присутствии источника тепла высокой интенсивности или горючего газа», чтобы соответствовать букве 9 EUA FDA.Апрель 2020 г.

Кредиты

• Эти инструкции были созданы на основе инструкций, разработанных Spark Health Design. Большое спасибо иллюстратору Наталье Зан (https://www. natalya.com/) за графические инструкции и промышленному дизайнеру Герду Шмиете за визуализацию продукта (http://www.schmietaplus.com/)
• DtM и Spark Health Компания Design создала эти лицевые щитки на основе отзывов Вашингтонского университета и врачей Медицинского центра Харборвью. Он пытается сбалансировать клинические реалии с необходимостью безопасности. В конечном итоге каждый производитель должен рассмотреть это и определить, отвечает ли оно потребностям своих клиентов, отвечает ли требованиям FDA по разрешению на использование в чрезвычайных ситуациях и приведет ли к безопасному и эффективному использованию лицевого щитка.
• Эти дизайны основаны на дизайне, опубликованном и разработанном Prusa.

Этот документ является открытым исходным кодом.

Они предлагаются по лицензии CC0, которая позволяет любому использовать, модифицировать каким-либо образом и использовать в коммерческих целях.

Smith & Wesson M&P Shield 9mm EZ – Как разобрать, смазать и очистить

Smith & Wesson M&P Shield 9mm EZ 2. 0

Я собираюсь шаг за шагом показать вам, как разбирать, чистить и смазывать Smith & Вессон M&P 9Пистолет Shield и Shield EZ мм. Этот учебник позволит вам быстро и уверенно выполнить эту задачу, от разборки в полевых условиях до полной сборки, за 15-20 минут.

Если вы никогда не пытались снять (зачистить) свой 9-мм щит или щит EZ, вы скоро увидите, как легко это сделать, даже не используя никаких инструментов. Дизайн превосходный, так что любой может легко обслуживать свое огнестрельное оружие.

Shield 9 и Shield EZ также предназначены для раздевания без нажатия на спусковой крючок. Есть некоторые пистолеты, такие как Glocks, которые требуют нажатия на спусковой крючок во время разборки, что в прошлом приводило к небрежным выстрелам. Если вы правильно разрядите свое ружье и дважды проверите его, прежде чем пытаться разобрать и/или почистить, у вас не возникнет никаких проблем.

Однако нажатие на спусковой крючок в любое время, кроме как когда вы находитесь на стрельбище, прицелившись, является нарушением второго правила безопасности обращения с оружием. Правило гласит: «Никогда не кладите палец на спусковой крючок, пока ружье не будет наведено на цель и вы не готовы стрелять». Есть 4 правила безопасного обращения с огнестрельным оружием, которые вы можете просмотреть.

Если вы никогда не пробовали разбирать полуавтоматическое ружье, будьте спокойны, это не сложно и не сложно. По крайней мере, не Smith & Wesson Shield.

Различия в разборке моделей M&P Shield 9 мм

Существует более дюжины различных версий M&P Shield. Различия заключаются в функциях, которые поставляются с пистолетом. У некоторых есть внешние предохранители, у некоторых нет. У Shield EZ есть предохранитель, а у Standard Shield нет.

Также есть модель Shield 2.0, которую вы видите на картинке. Эта более новая версия имеет больший внешний предохранительный рычаг для большого пальца (если у вас есть внешний предохранитель), чем оригинальный Shield. Это не меняет шагов разборки.

Большинство ружей разбираются одинаковым образом, но у разных производителей есть разные способы освобождения затвора, и перед первой попыткой снять затвор с незнакомого ружья всегда следует найти учебник.

Принадлежности для чистки S&W Shield

Ниже приведены принадлежности, которые вам понадобятся для разборки и чистки большинства полуавтоматических пистолетов. Существует множество различных чистящих средств, поэтому я перечислю те, которыми я пользуюсь в течение многих лет без проблем. Вы также можете увидеть станцию ​​для чистки оружия своими руками.

Brownells также предлагает все продукты, необходимые для чистки вашего пистолета. Проверьте их здесь: Принадлежности для чистки пистолета.

• Ткань из микроволокна или бумажные полотенца
• Ватные или безворсовые тампоны
• Hoppes Boresnake или эквивалент (это сэкономит ваше время и усилия)
• Real Avid Bore Boss (New Style Bore Snake)
• Стержень и патчи Набор для чистки Style (если у вас нет Boresnake)
• Hoppes № 9 Очиститель канала ствола
• Оригинальное оружейное масло (Используйте код скидки SAVEWITHDAVE, чтобы получить скидку 10% и БЕСПЛАТНУЮ доставку) См. мою обзорную статью Обзор лучшего оружейного масла.
• Небольшая отвертка
• Скруббер -скруббер. ) 9-мм пистолет S&W Shield или Shield EZ

  Включите внешний предохранитель для большого пальца (если имеется).

  Если ваша модель оснащена ручным предохранителем для большого пальца, установите его в «безопасное» положение (вверх).

  Разрядить пистолет

  Это самый важный шаг. Извлеките любой магазин, который находится в пистолете, нажав кнопку освобождения магазина, а затем извлеките патрон из патронника. Обязательно делайте это в таком порядке! Сначала магазин, затем опустошить патронник! Удалите все боеприпасы из области.

  Повторите шаг 1. Убедитесь, что пистолет полностью разряжен

  Этот шаг здесь на случай, если вы пропустили шаг номер один.

  Снимите затвор, ствол, возвратную пружину и направляющий стержень

  Зафиксируйте затвор в заднем направлении, потянув затвор полностью назад, одновременно нажимая на рычаг затворной задержки. Проверьте еще раз в этот момент, чтобы убедиться, что в пистолете нет боеприпасов.

  ЕДИНСТВЕННОЕ ОЧИСТИТЕЛЬ И СМАЗКА, НЕОБХОДИМЫЕ ВАМ
  ДЛЯ ВСЕХ ВАШИХ ОРУЖИЙ Original Gun Oil CLP

  Купить оригинальное оружейное масло

  Скидка 10% + БЕСПЛАТНАЯ доставка с промокодом: » SAVEWITHDAVE »

  Я использую оригинальное оружейное масло на всем своем огнестрельном оружии. Этот продукт является C.L.P. (Чистящее, смазочное и защитное средство), то есть Нетоксичное , Неоставляющее пятен и Без запаха , , что делает его безопасным для использования в доме! Бизнес, принадлежащий ветерану .

  Видео: как чистить M&P Shield EZ

  Зафиксируйте затвор в заднем положении

  Поверните рычаг спуска по часовой стрелке из положения на 3 часа в положение на 6 часов.

  Поверните рычаг демонтажа в положение «6 часов».

  Потяните затвор назад, что освободит рычаг затворной задержки и позволит затвору медленно переместиться вперед и в сторону от передней части рамы пистолета. Не нажимайте на предохранительную рукоятку при снятии затвора.

  Переместите задвижку назад, и затворная задержка отключится Позвольте затвору двигаться вперед Переместите затвор вперед от передней части рамы Снимите затвор с рамы

  Переверните затвор вверх дном и нажмите на направляющий стержень по направлению к передней части затвора, чтобы освободить его от ствола. Осторожно поднимите направляющий стержень и возвратную пружину из затвора.

  Переверните затвор вверх дном и снимите возвратную пружину и направляющий стержень.

  Снимите ствол с затвора.

  Осторожно поднимите ствол из затвора.

  Вот и все, что нужно для разборки Smith & Wesson Shield 9 мм. Это все, что вам нужно сделать, чтобы хорошо почистить оружие или заменить возвратную пружину. Перейдем к инструкции по чистке.

  Защитный кожух M&P в разобранном виде для очистки

  Как чистить пистолет Smith & Wesson M&P Shield 9 мм EZ

  Очистка ствола и направляющего стержня

  Внутреннюю часть ствола можно очистить одним из двух способов:

  1. Пропустите Boresnake через бочку несколько раз. Для очень грязных стволов нанесите немного Hoppes No. 9.растворитель внутрь ствола с помощью ватных палочек и дайте ему постоять несколько минут, прежде чем пропускать бурозмею.

  Несколько раз проткните ствол топором

  2. С помощью пистолетного стержня и тканевых заплат. Смочите заплаты растворителем для чистки пистолета Hoppes № 9 или его эквивалентом и с помощью стержня протолкните влажные заплаты через ствол, пока они не станут чистыми. В зависимости от того, насколько грязный ствол, вам может понадобиться много заплат.

  Стержень и заплаты Нанесите на заплату оригинальное оружейное масло или растворитель Протолкните влажную заплату через ствол с помощью стержня Повторяйте, пока она не выйдет чистой.

  Очистите подающую рампу ствола растворителем Hoppes № 9. Убедитесь, что ствол и рампа подачи исправны и чисты.

  Очистите рампу подачи Убедитесь, что ствол и рампа подачи чистые и чистые.

  Используйте растворитель Hoppes Number 9 и тряпку или спрей с Birchwood Gun Scrubber для очистки возвратной пружины и узла направляющего стержня. Вытрите остатки растворителя тканью из микроволокна или бумажным полотенцем.

  Очистите сборку возвратной пружины и направляющего стержня

  Очистите рамку пистолета

  Используйте растворитель Hoppes #9 и бумажное полотенце или ватные тампоны, чтобы очистить все поверхности рамы, особенно направляющие, где затвор соприкасается с рамкой. На M&P Shield и других ружьях, имеющих полимерную (пластиковую) рамку, не наносите растворитель Hoppes № 9 на детали, не являющиеся металлическими.

  Очистка всех металлических частей рамы

  Самый быстрый и тщательный способ очистки полимерной рамы — распыление на нее синтетического безопасного скруббера Birchwood Casey или аналогичного средства. После использования любого чистящего средства используйте ткань или тряпку из микроволокна, чтобы вытереть излишки растворителя с рамы.

  В качестве альтернативы используйте синтетический безопасный скруббер Birchwood для очистки рамы.

  Очистка направляющей

  Используйте растворитель Hoppes № 9 и ватный тампон или бумажное полотенце для очистки всех поверхностей внутри направляющей, особенно тех областей, которые контактируют с направляющими рамы во время работы.

  Нанесите на затвор оригинальное оружейное масло или растворитель и очистите его мягкой щеткой.

  Протрите затвор, чтобы удалить грязь и растворитель.

  Протрите слайд, чтобы удалить грязь и растворитель

  После очистки всех деталей необходимо смазать движущиеся части оригинальным маслом для оружия или другой качественной смазкой для оружия.

  Экран 9 мм Смазка

  Используя качественную смазку, такую ​​как Original Gun Oil или Slip 2000, нанесите одну-две капли на следующие участки:

  Смазка рамы:

  4 Направляющие, по 2 с каждой стороны, как показано

  Смазка направляющие рамы с обеих сторон

  Зона шарнира молотка

  Смажьте шарнир молотка

  Смазка направляющих:

  Поверхность взвода курка

  Смажьте поверхность взвода курка

  Нет необходимости в более чем одной-двух каплях. Масло будет перемещаться само по себе и покрывать необходимые поверхности.

  Сборка 9-мм пистолета EZ M&P Shield

  Эта часть очень проста, если вы сделаете ее несколько раз.

  Установите ствол и возвратную пружину в затвор

  Переверните затвор и вставьте ствол в затвор.

  Затем поместите узел возвратной пружины сверху и нажмите на конец, чтобы он вошёл в канавку на стволе, как показано на рисунке.

  Должно получиться так:

  Установите затвор на раму.

  Затем совместите слайд с рамкой и наденьте его.

  Продолжайте толкать затвор назад, стараясь не нажимать предохранительный рычаг на задней части рукоятки. Если вы уже нажимали затвор на Shield EZ, нажимая на предохранитель рукоятки, и теперь затвор застрял, НЕ БЕСПОКОИТЕСЬ! Перейдите к концу этой статьи или нажмите здесь, чтобы просмотреть видео: Как исправить заевшую задвижку на Shield EZ 9.мм.

  Сдвиньте затвор до упора назад и задействуйте рычаг затвора, нажимая вверх до тех пор, пока он не зафиксирует затвор на месте.

  Поверните рычаг опускания против часовой стрелки в положение на 3 часа, в котором он находился вначале.

  Сдвиньте затвор до упора назад, и затвор выйдет из зацепления.

  Позвольте затвору переместиться вперед в закрытое положение.

  Подвигайте ползун взад-вперед несколько раз, чтобы убедиться, что он работает правильно, и чтобы смазка распространилась на все движущиеся области

  Протрите пистолет снаружи тканью из микрофибры или другой мягкой тканью, чтобы удалить излишки масла и отпечатки пальцев.

  Хорошо, все готово! Это было много шагов, но они легкие, и вы пролетите через них в следующий раз!

  Наконец, вы можете проверить работоспособность оружия, взяв несколько фиктивных патронов и зарядив ими оружие. Теперь убедитесь, что патрон выбрасывается каждый раз, чтобы задвинуть затвор назад. Ружье теперь полностью собрано и готово к следующему дню на полигоне!

  M & P Shield EZ Проверка функционирования и безопасности Видео

  Вот краткое руководство по проверке функционирования и безопасности вашего Shield EZ 9 мм или .380.
