Как припаять микрофон к штекеру: пошаговая инструкция по ремонту гарнитуры

Как правильно припаять микрофон к штекеру наушников. Какие инструменты понадобятся для ремонта гарнитуры. Какие бывают типы штекеров и распиновка проводов. Как определить назначение проводов в наушниках. Пошаговая инструкция по пайке микрофона и проводов к разъему.

Типы штекеров для наушников и гарнитур

Существует несколько основных типов штекеров, используемых в наушниках и гарнитурах:

• TRS (3-контактный) — для обычных стерео наушников
• TRRS (4-контактный) — для гарнитур с микрофоном
• TS (2-контактный) — для монофонических наушников

Наиболее распространенные размеры штекеров:

• 3.5 мм — стандарт для большинства портативных устройств
• 2.5 мм — используется в некоторых мобильных телефонах
• 6.35 мм (1/4 дюйма) — для профессиональной аудиотехники

Для ремонта гарнитуры с микрофоном чаще всего понадобится 4-контактный TRRS штекер диаметром 3.5 мм.

Распиновка проводов в наушниках и гарнитурах

Стандартная распиновка проводов в 4-контактном TRRS штекере для гарнитуры:

• 1 — левый канал
• 2 — правый канал
• 3 — земля (общий)
• 4 — микрофон

Однако, распиновка может отличаться у разных производителей. Например, у Apple и некоторых других брендов контакты микрофона и земли поменяны местами.

Как определить назначение проводов в наушниках

Есть несколько способов определить, какой провод за что отвечает в наушниках или гарнитуре:

1. По цвету изоляции проводов (если используется стандартная цветовая маркировка)
2. С помощью мультиметра, измеряя сопротивление между проводами
3. Подключая провода к батарейке и слушая щелчки в динамиках
4. Разобрав корпус наушника и посмотрев маркировку на плате

Самый надежный способ — сверяться со схемой конкретной модели наушников, если она доступна.

Необходимые инструменты для ремонта

Для припайки микрофона к штекеру наушников вам понадобятся:

• Паяльник мощностью 25-40 Вт
• Припой (рекомендуется ПОС-61)
• Канифоль или жидкий флюс
• Кусачки для зачистки проводов
• Пинцет
• Термоусадочная трубка
• Мультиметр

Также желательно иметь третью руку для удержания деталей и увеличительное стекло для удобства работы с мелкими проводами.

Подготовка проводов и штекера к пайке

Перед началом пайки необходимо выполнить подготовительные работы:

1. Аккуратно разберите старый штекер, запомнив или зафиксировав расположение проводов
2. Зачистите концы проводов на длину 3-5 мм
3. Скрутите жилы каждого провода
4. Залудите концы проводов, нанеся на них тонкий слой припоя
5. Зачистите и залудите контакты нового штекера
6. Наденьте кусочки термоусадки на провода

Правильная подготовка обеспечит надежное соединение и долговечность ремонта.

Пошаговая инструкция по пайке микрофона к штекеру

Процесс припаивания микрофона и проводов к штекеру:

1. Нагрейте паяльник до рабочей температуры (около 300°C)
2. Прогрейте первый контакт штекера паяльником и нанесите на него каплю припоя
3. Приложите залуженный конец соответствующего провода к контакту
4. Прогрейте место соединения паяльником, чтобы припой растекся и соединил провод с контактом
5. Уберите паяльник и дайте соединению остыть
6. Повторите процесс для остальных проводов, соблюдая правильную распиновку
7. Проверьте качество пайки — соединения должны быть блестящими и гладкими
8. Наденьте и усадите термоусадочную трубку на места пайки

Будьте аккуратны и не перегревайте компоненты во время пайки. Качественная пайка обеспечит надежный контакт и отсутствие шумов при работе.

Проверка работоспособности после ремонта

После завершения пайки необходимо проверить работоспособность отремонтированной гарнитуры:

1. Проверьте отсутствие замыканий между контактами с помощью мультиметра
2. Подключите гарнитуру к устройству и проверьте работу левого и правого наушников
3. Проверьте работу микрофона, сделав тестовую запись
4. Покрутите и подергайте провод возле штекера, чтобы убедиться в отсутствии потрескиваний

Если все работает корректно, можно закрыть корпус штекера. При возникновении проблем проверьте качество пайки и правильность подключения проводов.

Распространенные ошибки при ремонте наушников

При самостоятельном ремонте гарнитуры стоит избегать следующих ошибок:

• Неправильное определение назначения проводов
• Использование слишком мощного паяльника, приводящее к перегреву компонентов
• Недостаточная зачистка и лужение проводов перед пайкой
• Холодная пайка из-за недостаточного прогрева
• Замыкание соседних контактов излишками припоя
• Повреждение изоляции проводов при зачистке

Внимательность, аккуратность и соблюдение технологии пайки помогут избежать этих ошибок и успешно отремонтировать гарнитуру.

Альтернативные способы ремонта без пайки

Если у вас нет паяльника или навыков пайки, можно попробовать следующие способы ремонта гарнитуры:

• Использование специального токопроводящего клея вместо припоя
• Применение обжимных клемм для соединения проводов
• Скрутка проводов с последующей изоляцией
• Использование разборных штекеров с винтовым креплением проводов

Однако эти методы менее надежны, чем качественная пайка, и подходят только как временное решение. Для долговечного ремонта рекомендуется все же освоить пайку или обратиться к специалисту.

Чиним разъем гарнитуры или пять проводков на четыре контакта

Разъем гарнитуры отличается от разъема наушников дополнительным четвертым контактом, поэтому с ними все немного интереснее. А виной тому наличие микрофона, возвышающего наушники до ранга гарнитуры. Обычно основной загвоздкой при желании починить разъем гарнитуры становится определение того, какой провод куда должен припаиваться. Оно и понятно, чаще всего проблема в том что контактов на разъеме 4 а проводков 5. Да даже если и 4, то кого куда…?

Весь процесс ремонта наушников подробно показан в моем новом видео:

Ремонт разъема наушников уже рассматривался в статье одной из статей.

Содержание статьи

1. Итак, поехали чинить разъем гарнитуры
2. Пять проводков на четыре контакта разъема гарнитуры
3. Как определить назначение проводов гарнитуры
4. Электрические методы определения проводков гарнитуры
5. Другие примеры распайки разъема гарнитуры
6. Провода гарнитуры с экраном
7. Вместо заключения

Итак, поехали чинить разъем гарнитуры

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm, но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

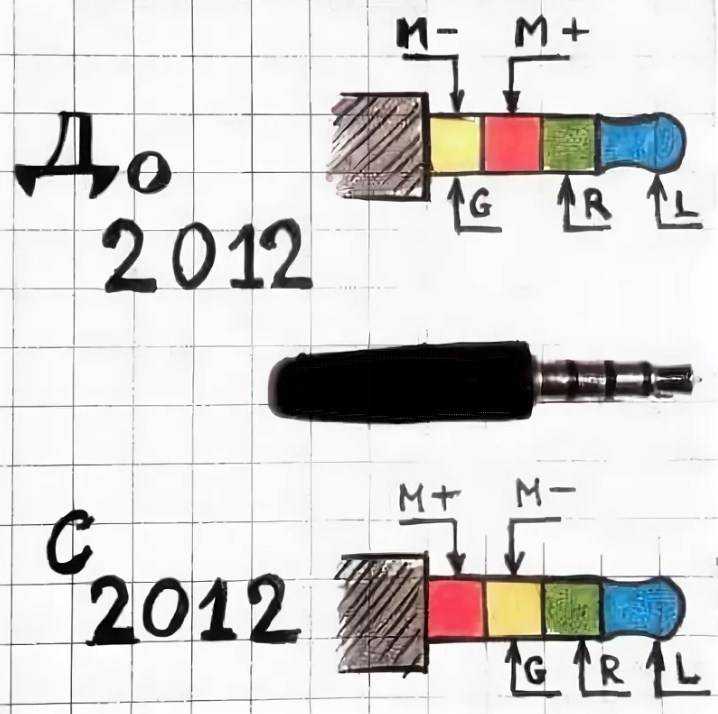

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из первой статьи контакты наушников: G — земля, R — правый, L — левый. Цвета, которыми закрашены контакты не случайны, это стандартные цвета, которые чаще всего используются производителями для отличия проводов.

Сейчас первый вариант уже практически окончательно вымер. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но вернемся к расцветке проводков гарнитуры. Чтобы не быть голословным вот вам отрезанный провод гарнитуры Beats Tour. Классическая схема окраски проводов:

Но увы, не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассмотреть абсолютно все варианты цветовых схем, не представляется возможным. Да и смысла не имеет, лучше понять как при любой схеме определить какой проводок за что отвечает. Этим мы и займемся 🙂

Пять проводков на четыре контакта разъема гарнитуры

Попали Вам в руки наушники, отрезали разъем, сняли оплетку с провода, а там вот так:

Три адекватных проводка и один, как сейчас принято говорить, с особенностями. А если с него изоляцию снять, то будет вообще вот так :

Вот и получили 5 проводов… 😥

Как определить назначение проводов гарнитуры

Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников

На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:

И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)

Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник 😛 (как это сделать читаем тут)

Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.

Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки 🙂

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда 😛 воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Другие примеры распайки разъема гарнитуры

Тут не глядя и не проверяя можно спаивать два золотых провода вместе

Просто каждый канал имеет свой провод для земли. С аудиафильской точки зрения такой вариант более правильный, чем один земляной провод и способствует более широкой стереобазе.

---

Вообще получается, что вся проблема отремонтировать разъем гарнитуры сводится к определению где земля, которую нужно скрутить, чтобы получить 4 проводка.

---

Повторюсь еще раз — земля всегда желтая. Так же смеси желтого с другими цветами как правило тоже земля.

Провода гарнитуры с экраном

Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод. Делается это для защиты от внешних наводок.

В случае экранированного провода, экран нужно просто распустить (раскрутить), вынуть содержимое и скрутить в самостоятельный проводок. Такие экраны у наушников сегодня встречаются довольно редко, т.к. создают паразитную емкость и делают звук более «мутным».

Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:

Как видим желтый провод ненормально толст. Раскручиваем его:

Под ним скрывается синенький проводочек микрофона.

Вообще суть экранирования заключается в защите от помех, чтобы внешние поля не создавали наводки на микрофонный провод, которые будут передаваться вашему собеседнику . Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны или больше полезного сигнала.

Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:

Вместо заключения

В заключении хочется отметить, что все это достаточно просто, даже если и кажется сложным. Просто нужен опыт и понимание, которое приходит с опытом. Во как)) так что если хотите уметь чинить наушники — чините, не бойтесь) Новые все равно дороже покупать, а тут авось и получится 😛

П.с. При определении, желательно сразу, после зачистки от оплетки, залуживать концы проводков. В случае использования мультиметра или батарейки без этого в принципе не обойтись. Да и в любом случае потом к разъему припаивать)

---

Перейти к статье по ремонту разъема наушников

---



Разборные 4-контактные 3.5мм аудио штекеры для ремонта наушников

Существует три стандартных типоразмера данного разъёма.

• Jack 6,35 мм, (иногда называют большой джек).
• Mini-jack 3,5 мм
• Micro-jack 2,5 мм.

Также разъёмы различаются числом контактов (колец):

• Чаще всего имеет три контакта и правильно называется TRS (стерео сигнал)
• Вариант с двумя называется TS (моно)
• Вариант с четырьмя TRRS (стерео + микрофонкнопкаetc)
• С пятью контактами TRRRS (стерео + видео и т.п.)

Стандартный стерео-Jack (TRS) имеет следующую распиновку:

В профессиональной звукотехнике часто используется балансное подключение (balanced), тогда назначение контактов другое:

Для гарнитур мобильных телефонов сегодня чаще всего используется разъём TRRS (четыре контакта) типоразмера 3.5мм. Для данного разъёма до 2012 года производителями обычно использовалась комбинация контактов cоответствующая стандарту OMTP (Open Mobile Terminal Platform). После 2012 года стандартной практикой среди производителей электроники стала последовательность cоответствующая стандарту CTIA (Cellular Telephone Industries Association). Распиновка обоих стандартов на рисунке ниже.

При подключении гарнитуры стандарта OMTP к устройству стандарта CTIA в стандартном режиме земля оказывается незадействованной. Звучание наушников при этом слышится как характерное «глухое» моно с большим избытком средних частот. При нажатии кнопки гарнитуры, микрофон замыкается на контакт «земля» и наушники гарнитуры стандарта OMTP работают по стандартной схеме в режиме стерео.

Также существует множество возможных нестандартных распиновок для данного разъёма. Ниже распиновка некоторых штекеров от Apple.

В некоторых телефонах Motorola для гарнитуры использовался четырёхпиновый штекер 2.5мм jack (TRRS) с нестандартной распиновкой:

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2. 5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи, штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников. Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Похоже я достаточно полно разобрал тему как припаять штекер к наушникам или гарнитуре. Мы научились сегодня паять штекер и динамики наушников даже без паяльника. Ваши вопросы жду в комментариях и на форуме.

Источник

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Штекер на четыре жилы

Здесь есть два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром.

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Схемы распиновки по производителям

Распиновка аудио Apple

• 1 — левый
• 2 — правый
• 3 — земля
• 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.

Залуженный конец кабеля должен выглядеть примерно так.

Вернуться наверх к оглавлению.

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Разделка кабеля.

Препарировать кабель можно разными способами, но самый малотравматичный для проводников способ, это удаление изоляции при помощи паяльника.

Удерживая одной рукой паяльник, другой рукой проверните экранированный провод вокруг своей оси, прижимая при этом изоляцию к острой грани жала паяльника. https://oldoctober.com/

Если после этого не удаётся удалить изоляцию руками, то можно воспользоваться бокорезами.

Должно получиться примерно так.

Точно также удаляем изоляцию и с отдельных проводов.

Теперь можно придать кабелю подходящий для лужения вид.

Вернуться наверх к оглавлению.

Паяльник.

Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 — 40 Ватт.

На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.

В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.

Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.

Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.

После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 — 30 минут.

Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.

Ваш паяльник готов к работе.

Вернуться наверх к оглавлению.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

• TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т. д.)
• TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т.д.)
• TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

DIY Tutorial — Audio University

Независимо от того, работаете ли вы в студии звукозаписи или на живых выступлениях, микрофонные кабели XLR станут частью вашей повседневной жизни. Кабели XLR имеют тенденцию ломаться со временем, и они недешевы!

Важно знать, как сделать кабели своими руками и отремонтировать их, когда они перестанут работать. В этом видео я научу вас именно этому.

Чтобы сделать XLR-кабели своими руками, вам понадобится несколько основных инструментов и материалов.

Если у вас есть все необходимое, смело переходите к следующему разделу.

Материалы

Начнем с компонентов микрофонного кабеля.

Разъемы XLR

Вам понадобятся два разъема XLR — один штекер и один гнездо.

Это самый важный компонент кабеля, поэтому обязательно приобретите разъемы Neutrik.

Любой ценой избегайте таких разъемов, как разъем справа — они со временем ослабевают и гораздо менее прочны, чем разъемы в стиле Neutrik, такие как разъем слева.

Кабель микрофона

Также важно приобрести катушку с качественным производственным кабелем.

Я рекомендую этот объемный микрофонный кабель на Amazon.

Инструменты

Вам понадобится несколько инструментов, чтобы сделать микрофонные кабели своими руками. Я быстро пройдусь по инструментам, которые необходимы в этом разделе.

Паяльник

Первый инструмент — паяльник.

Паяльник, который я использую, великолепен, потому что он предлагает регулировку температуры. Если вы планируете делать и ремонтировать свои собственные кабели, это определенно стоит вложений.

Однако, если у вас ограниченный бюджет, обратите внимание на паяльник, который я использовал, когда только начинал.

Припой

Вам также понадобится припой. Есть много типов припоя.

Я рекомендую использовать смешанный припой 60/40, потому что с ним легче работать, чем с бессвинцовым припоем.

Выберите припой с диаметром, близким к диаметру проволоки, с которой вы работаете.

Инструмент для зачистки проводов (или лезвие бритвы)

Вам не обязательно иметь инструменты для зачистки проводов, но они сделают этот процесс в 100 раз проще.

Инструмент для зачистки проводов позволяет легко снять оболочку с кабеля, не повреждая компоненты кабеля.

Если у вас нет таких инструментов для зачистки проводов, вы можете обойтись ножницами или лезвием бритвы. Это немного сложнее, и вам, возможно, придется попробовать несколько раз, если вы случайно порежете экран кабеля.

Если вы используете лезвие бритвы или ножницы, попробуйте надрезать оболочку кабеля, а не прорезать его полностью. Как только он будет слегка надрезан, вы сможете разорвать его по этим линиям, чтобы снять внешнюю оболочку.

Зажим (или держатель)

Последнее, что вам нужно, это что-то, чтобы удерживать кабель на месте, потому что ваши руки будут заняты паяльником и припоем.

Вы можете использовать зажим, подобный этому, но я предпочитаю использовать разъем XLR, чтобы удерживать его на месте.

Не используйте для этого что-либо ценное, так как тепло, которое вы будете прикладывать к штифтам, может привести к их повреждению.

Неважно, с какой стороны вы начинаете – штекер или гнездо.

Я рекомендую выполнить следующие шаги на одной стороне, а затем выполнить те же действия на второй стороне.

Шаг 1. Установите втулку для снятия натяжения

Ошибка номер один, которую допускают новички при изготовлении XLR-кабелей, — это то, что они забывают сначала надеть компенсатор натяжения.

Я делал это много раз, и я уверен, что сделаю это еще много раз. Если вы забудете об этом простом шаге, в конце вам придется все переделывать.

Шаг 2: Снимите ½-дюймовую оболочку с кабеля

Вторым шагом является удаление резинового изолятора на конце кабеля. Стремитесь удалить примерно полдюйма с конца кабеля.

Как я упоминал в предыдущем разделе, это действительно легко сделать с помощью таких хороших инструментов для зачистки проводов, как эти. Вы также можете сделать это, слегка надрезав резиновую оболочку лезвием бритвы, а затем оторвав ее.

Шаг 3. Прикрепите экран к одной стороне

Экран — это внешний слой меди. Это важная часть конструкции кабеля, помогающая защитить от нежелательных помех.

Ваш кабель может быть обернут медными жилами или может иметь плетеный экран.

Если ваш кабель имеет плетеный экран, используйте плоскую отвертку или кирку, чтобы отделить их от нижней части.

В любом случае соедините жилы проволоки с одной стороны и скрутите их в единую группу, как показано на рисунке.

Шаг 4. Снимите изолятор толщиной ⅛ дюйма с каждого проводника

Вам необходимо снять примерно ⅛ дюйма изолятора с каждого проводника.

Вот где инструменты для зачистки проводов становятся действительно полезными. Если вы используете ножницы или лезвие бритвы, убедитесь, что не перерезали сам медный проводник.

Шаг 5. Лужение проводников припоем

Чтобы получить наилучшее соединение между кабелем и разъемом, вы должны залудить каждый провод припоем. Это просто означает, что вы нанесете немного припоя на кончик каждого проводника.

Рекомендую лужение по всей длине выставленного экрана.

Лучше всего настроить паяльник на температуру, при которой можно расплавить припой, проводя тепло через проводники, не касаясь паяльником припоя напрямую.

Шаг 6: залудить чашки соединителя

Эти соединители имеют небольшие металлические чашки для обеспечения прочного соединения с проводами.

Полезно также залудить эти чашки припоем.

Не наносите слишком много припоя и следите за тем, чтобы припой не попадал в фактический разъем гнездового разъема XLR.

Опять же, лучше всего настроить паяльник на температуру, при которой можно расплавить припой, проводя тепло через чашки, не касаясь паяльником припоя напрямую.

Шаг 7. Подсоедините проводники к чашкам разъема

Наконец, пришло время соединить луженые проводники или ваш кабель с лужеными чашками разъема.

Стандартно экран подключается к контакту 1, положительный провод — к контакту 2, а отрицательный — к контакту 3.

Мне нравится прикладывать паяльник к чашке, удерживая проводник в припое. Когда припой в чашке достигает точки плавления, проводник вставляется внутрь. Просто держите проводник на месте, пока припой не затвердеет.

Шаг 8. Соберите разъем

Последний шаг — сборка коннектора.

Наденьте кольцо на кабель и совместите его с канавкой в ​​разъеме. Затяните муфту для снятия натяжения на разъеме, чтобы завершить установку.

Как починить сломанный микрофонный кабель XLR

• В этом руководстве используется паяльник. Пожалуйста, используйте термостойкую поверхность и будьте осторожны.

• Положите конец кабеля XLR на чистую, не загроможденную поверхность.

• С помощью небольшой отвертки отвинтите единственный винт в верхней части кабеля.

• Аккуратно отделите внешний металлический корпус от внутреннего механизма.

Редактировать

Редактировать

• Оцените, достаточно ли оголенных проводов для повторного соединения отсоединенных кабелей. В этом случае открытые кабели слишком короткие для эффективного повторного подключения.

• Если оголенные провода слишком короткие, используйте инструмент для зачистки проводов или бритву, чтобы срезать изоляцию.

• Разделите провода.

Редактировать

• Паяльники очень горячие. Действуйте с особой осторожностью.

• Припаяйте каждый свободный провод к соответствующему металлическому штырю.

• Дополнительную информацию об эффективной пайке проволоки см. в Руководстве по пайке iFixit.
