Как припаять разъем. Как правильно припаять разъем к электронному устройству: пошаговая инструкция

Как подготовить рабочее место для пайки разъема. Какие инструменты и материалы потребуются. Как правильно зачистить провода. Как припаять провода к контактам разъема. Какие меры предосторожности нужно соблюдать при пайке.

Необходимые инструменты и материалы для пайки разъемов

Для качественной пайки разъемов вам потребуются следующие инструменты и расходные материалы:

• Паяльник мощностью 25-40 Вт
• Припой (рекомендуется использовать припой с содержанием свинца 60/40)
• Канифоль или флюс для пайки
• Кусачки для зачистки и обрезки проводов
• Пинцет
• Отвертка
• Мультиметр для проверки соединений
• Термоусадочная трубка для изоляции

Также рекомендуется использовать держатель для плат и «третью руку» для фиксации деталей во время пайки. Это значительно облегчит процесс.

Подготовка рабочего места и техника безопасности при пайке

Перед началом работы необходимо правильно организовать рабочее место:

• Обеспечьте хорошее освещение рабочей зоны
• Проветрите помещение или используйте вытяжку для удаления паров припоя
• Подготовьте негорючую подставку для паяльника
• Наденьте защитные очки
• Используйте пинцет для удержания мелких деталей

Соблюдайте осторожность при работе с горячим паяльником. Не прикасайтесь к нагретым поверхностям и следите, чтобы провод паяльника не касался легковоспламеняющихся предметов.

Зачистка и подготовка проводов для пайки

Правильная подготовка проводов — важный этап, от которого зависит качество пайки:

1. Отрежьте провод нужной длины с небольшим запасом
2. Аккуратно снимите 5-7 мм изоляции с конца провода
3. Скрутите оголенные жилы провода
4. Нанесите на зачищенный участок флюс
5. Облудите конец провода, нагрев его паяльником и добавив немного припоя

Облуженные провода легче припаивать к контактам разъема. Следите, чтобы на проводах не оставалось торчащих жил.

Пайка проводов к контактам разъема

Процесс пайки проводов к разъему состоит из следующих шагов:

1. Зафиксируйте разъем в держателе
2. Нагрейте контакт разъема паяльником в течение 2-3 секунд
3. Поднесите облуженный провод и припой к контакту
4. Как только припой расплавится, уберите паяльник
5. Дайте соединению остыть, не шевеля его 5-10 секунд
6. Проверьте качество пайки — она должна быть гладкой и блестящей

Не перегревайте контакты, чтобы не повредить разъем. Паяйте быстро и аккуратно. При необходимости используйте термоусадочную трубку для дополнительной изоляции.

Типичные ошибки при пайке разъемов и как их избежать

Начинающие радиолюбители часто допускают следующие ошибки при пайке разъемов:

• Перегрев контактов, приводящий к повреждению разъема
• Использование слишком большого количества припоя
• Образование холодной пайки из-за недостаточного прогрева
• Касание жалом паяльника изоляции провода
• Неправильное расположение проводов, приводящее к короткому замыканию

Чтобы избежать этих ошибок, тренируйтесь на ненужных деталях, соблюдайте температурный режим и не спешите при пайке. Внимательно проверяйте качество каждого соединения.

Проверка качества пайки и тестирование разъема

После завершения пайки необходимо проверить качество соединений:

1. Визуально осмотрите места пайки — они должны быть гладкими и блестящими
2. Слегка подергайте каждый провод — он не должен шататься
3. Проверьте отсутствие замыканий между соседними контактами
4. Протестируйте разъем мультиметром в режиме прозвонки
5. Подключите устройство и проверьте его работоспособность

При обнаружении дефектов аккуратно перепаяйте проблемное соединение. Не забывайте про изоляцию оголенных участков термоусадкой.

Особенности пайки различных типов разъемов

Разные типы разъемов имеют свои особенности при пайке:

• Штекеры типа Jack требуют аккуратности из-за близкого расположения контактов
• В разъемах USB нужно следить за правильным подключением сигнальных и питающих проводов
• Пайка разъемов HDMI затруднена из-за большого количества близко расположенных контактов
• В авиационных разъемах важно обеспечить высокую надежность соединений

Перед пайкой внимательно изучите схему распиновки конкретного разъема. При работе с миниатюрными разъемами используйте паяльник с тонким жалом и увеличительное стекло.

Советы по уходу за паяльным оборудованием

Для долгой и качественной работы паяльного оборудования соблюдайте следующие правила:

• Регулярно очищайте жало паяльника от нагара
• Используйте подставку для паяльника во время работы
• Не допускайте падения паяльника
• Храните паяльник в сухом месте
• Меняйте наконечники по мере их износа

Качественный уход за инструментом обеспечит точность и удобство пайки на долгое время. Не экономьте на расходных материалах — от их качества зависит результат работы.

Как заменить USB разъем на материнской плате самостоятельно

Поломка любой части материнской платы — это во всех случаях неприятная ситуация, особенно если она касается неисправности микросхем. Каждая часть платы требует во время ремонта индивидуального подхода. Например, чтобы заменить USB разъем, необходимо для начала разбавить бессвинцовый припой с помощью сплава Розе, а затем при взаимодействии с флюсом отпаять связывающие контакты. Более подробно об этом пойдет речь в сегодняшней статье, но для начала разберемся, почему же ломается USB-порт и как можно все исправить без замены устройства.

Причины неисправности USB-порта

Среди причин поломки в первую очередь отмечают механические повреждения и попадание жидкости в разъем. Механические причины могут возникнуть вследствие повреждения контактных проводов в разъеме. Данная проблема может возникнуть по причине неосторожного подключения периферийных устройств. В этом случае при повторной попытке подключить устройство его не будет видеть компьютер.

Также причиной неполадки может стать падение устройства. После него может быть поврежден порт или сама часть материнской платы, которая, в свою очередь, будет негативно влиять на USB-порт.

Сломанные USB-порты

При попадании воды или другой жидкости непосредственно в USB-порт окисляются контакты, так что подключаемые устройства не смогут отобразиться. Также в этом случае может возникнуть более серьезная проблема, связанная с неполадкой материнской платы. Для ее решения нужно будет затратить намного больше средств. Таким образом, если вы пролили жидкость на ноутбук, то рекомендуется сразу обратиться за помощью к специалистам. Если устройство было подключено к разъему, но при этом не видно никаких изменений, но вы знаете, что ноутбук или компьютер работает исправно, то причиной этому может быть программный сбой.

Советы по устранению неисправностей USB-порта

Хоть наша статья и подразумевает полное решение проблемы, вы все же можете попробовать исправить USB-порт и другими более простыми способами. Если же они не помогут, то стоит переходить к полной замене порта, о чем мы поговорим чуточку позднее. Вот некоторые советы, которые могут быть полезны:

1. В случае наличия симптомов, указывающих на неисправность порта, обследуйте разъем на наличия посторонних предметов. Далее изучите контакты самого разъема. Сравните их с рабочими разъемами. Если расположение проводов внутри отличается от других портов, то попробуйте их выровнять с помощью тоненькой иголки.
2. При попадании влаги в порт, попробуйте аккуратно протереть его тряпочкой. Это нужно делать сразу после происшествия, так как в этом случае время играет существенную роль.
3. В случае программной неисправности первым делом перезагрузите устройство. Попробуйте обновить драйвера или просто перезапустить. Данные действия проводятся через свойства компьютера в диспетчере устройств.

Причины неисправностей USB-порта могут быть самыми разными. От них зависит и решение проблемы. Если вам не удалось установить причину неисправности, то стоит задуматься о замене USB разъема.

Как поменять USB-порт

Перед заменой порта ознакомьтесь с инструментами, которые нам понадобятся в ходе работы:

1. Паяльник
2. Паяльная оплетка
3. Флюс
4. Сплав Розе
5. Нагревающий фен
6. Новый USB разъем
7. Спрей-очиститель Flux-Off

Инструкция:

1. Полностью откручиваем материнскую плату и кладем ее в удобное расположение. Далее находим неисправный порт и наносим на его контакты флюс.


   Добавляем немного флюса

2. Следующим шагом берем небольшой кусочек сплава Розе и кладем его на контакты порта. Затем берем паяльник и разбавляем бессвинцовый припой. Данным методом можно выпаять любой разъем.


   Разбавляем бессвинцовый припой

3. Далее берем нагревающий фен и с помощью него окончательно открепляем USB разъем.


   Завершаем снятие старого порта

4. Завершаем снятие старого порта.


   Готово!

5. Теперь подготавливаем место для нового разъема. Для этого снова берем флюс и добавляем его на контакты.



   Снова добавляем немного флюса

6.  Затем проходимся по всем местам паяльником вместе с оплеткой.


   Обходим все контакты. Хорошо прогреваем все контакты и зачищаем их

7. Аналогичным образом проходимся и на обратной стороне платы. Не забываем добавить сплав Розе для разбавки бессвинцового припоя.


   Еще раз проходимся по всем контактам с обратной стороны

8. Берем Flux-Off и прочищаем рабочее место с помощью щетки.


   Прочищаем контакты

9. Теперь берем новый разъем и вставляем его на место старого.


   Прикрепляем новые USB разъем к материнской плате

10. Немного проходимся по контактам паяльником вместе с припоем, затем добавляем немного флюса.


    Добавляем флюса

11. Проходимся по каждому контакту паяльником с припоем. Добиваемся максимального результата.

Припаиваем новенький разъем

Таким образом происходит замена USB разъема на материнской плате. Не забудьте в конце немного подождать, пока все остынет, а затем тщательно прочистите все разъемы.

Post Views: 655

Как припаять штекер Джек 3,5мм и пятиштырьковый разъём к аудио кабелю?

Как припаять штекеры к экранированному аудио кабелю? Очень часто усилитель и компьютер невозможно расположить так близко, чтобы можно было воспользоваться стандартным аудио кабелем.

В таких случаях можно изготовить такой кабель самому. В любом случае, самостоятельно изготовленный кабель обойдётся дешевле, чем готовый. Подробнее на https://oldoctober.com/

В этой статье подробно описано, как изготовить аудио кабель для подключения компьютера к советскому усилителю снабжённому пятиштырьковыми аудио разъёмами.

О том, как подключить компьютер к усилителю описано здесь.

Разделка кабеля.

Препарировать кабель можно разными способами, но самый малотравматичный для проводников способ, это удаление изоляции при помощи паяльника.

Удерживая одной рукой паяльник, другой рукой проверните экранированный провод вокруг своей оси, прижимая при этом изоляцию к острой грани жала паяльника. https://oldoctober.com/

Если после этого не удаётся удалить изоляцию руками, то можно воспользоваться бокорезами.

Должно получиться примерно так.

Точно также удаляем изоляцию и с отдельных проводов.

Теперь можно придать кабелю подходящий для лужения вид.

Вернуться наверх к оглавлению.

Пайка с динамиком

Иногда контакт разрывается внутри динамика. В таких случаях ремонт начинают с разбора наушников. Стараются не трясти и не дергать устройство, чтобы избежать отрыва платы, осматривают конструкцию и находят поврежденное место. Все разорванные провода придется спаять.

Если кабель оборвался у “входа” в наушник, а из-за строения корпуса вытащить его не получается, то лучше сделать надрез у основания. Обрезают шнур на 20 мм от конца переходника. Надо снять 80 мм самого толстого изоляционного слоя. То же самое сделать со внутренней изоляцией, но аккуратно, чтобы не задеть провода. Далее очищают и лудят кончики по стандартной схеме.

Вставляют шнур в корпус и поочередно выпаивают старые провода, припаивая на те же места новые. После окончания пайки собирают наушник и сразу тестируют на работоспособность. Если звук плохого качества или полностью отсутствует, то разбирают корпус и заново осматривают контакты. Нельзя исключать вероятность повреждений, не связанных с динамиками.

Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.

Залуженный конец кабеля должен выглядеть примерно так.

Вернуться наверх к оглавлению.

Пора идти к мастеру по ремонту.

Если ни один из перечисленных выше советов не помог, это означает, что проблема не такая маленькая, как хотелось бы. Если смартфон все еще находится на гарантии, лучше всего просто связаться с продавцом или производителем. Объясните проблему в компании и отправьте ее в ремонт или замену. В некоторых случаях это может занять продолжительное время, но, по крайней мере, это бесплатно.

Второе решение определенно худшее. Возможно, придется отремонтировать устройство у производителя или у кого-то еще, кто знает в этом разбирается. Вам придется открыть свой кошелек и заплатить, чтобы починить его, но, по крайней мере, вы снова сможете использовать разъем для наушников. В противном случае вы можете просто выбрать пару беспроводных наушников Bluetooth, что также решит проблему. Ну вроде как.

Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.

Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.

Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.

Поочерёдно припаиваем три провода к контактам разъёма.

Должно получиться примерно так.

Теперь можно надеть защитные трубки.

Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.

Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.

Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.

Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.

Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Вернуться наверх к оглавлению.

Определение проблемы

Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.

Места, где чаще всего происходит обрыв провода

Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.

Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).

Небольшое отступление.

На рынке можно найти недорогие Джеки 3,5мм, у которых площадки предназначенные для пайки покрыты никелем. Для их пайки не годится канифоль и флюс на её основе. Если у вас нет активного флюса, то придётся острым ножом или скальпелем удалить покрытие с этих площадок и затем залудить их обычным способом.

При соединении штекера типа Джек с толстым экранированным кабелем, нужно учитывать, что под защитным колпачком Джека не очень много места.

На картинке видно, что жилы экрана скручены несимметрично по отношению к проводам кабеля.

Как и в случае с предыдущим разъёмом, не забываем предварительно надеть на кабель защитный колпачок.

Провод образованный скрученными жилами экрана следует укоротить во избежание его замыкания на левый канал.

Надеваем защитные трубки на провода и припаиваем их к соответствующим контактам Джека.

Сдвигаем защитные трубки на контакты разъёма.

Только теперь припаиваем общий провод к разъёму.

Вставляем кабель в элемент крепления. Стрелкой показан элемент крепления, размеры которого недостаточны для надёжного закрепления толстого кабеля.

Как и в случае описанном выше, воспользуемся швейным нитками. Для надёжного крепления кабеля, нужно плотно намотать 7-8 витков нити №10.

Удерживая одной рукой кабель и концы нити, другой, с помощью паяльника, нанесите каплю расплавленной канифоли на витки нити. Закрепление концов нити узлом, может ослабить соединение.

Если вы всё сделали правильно, то, перед окончательной сборкой, Джек должен выглядеть примерно так.

Теперь подгибаем контакты левого и правого каналов внутрь.

Прижимая контакты Джека, накручиваем защитный колпачок.

Вернуться наверх к оглавлению.

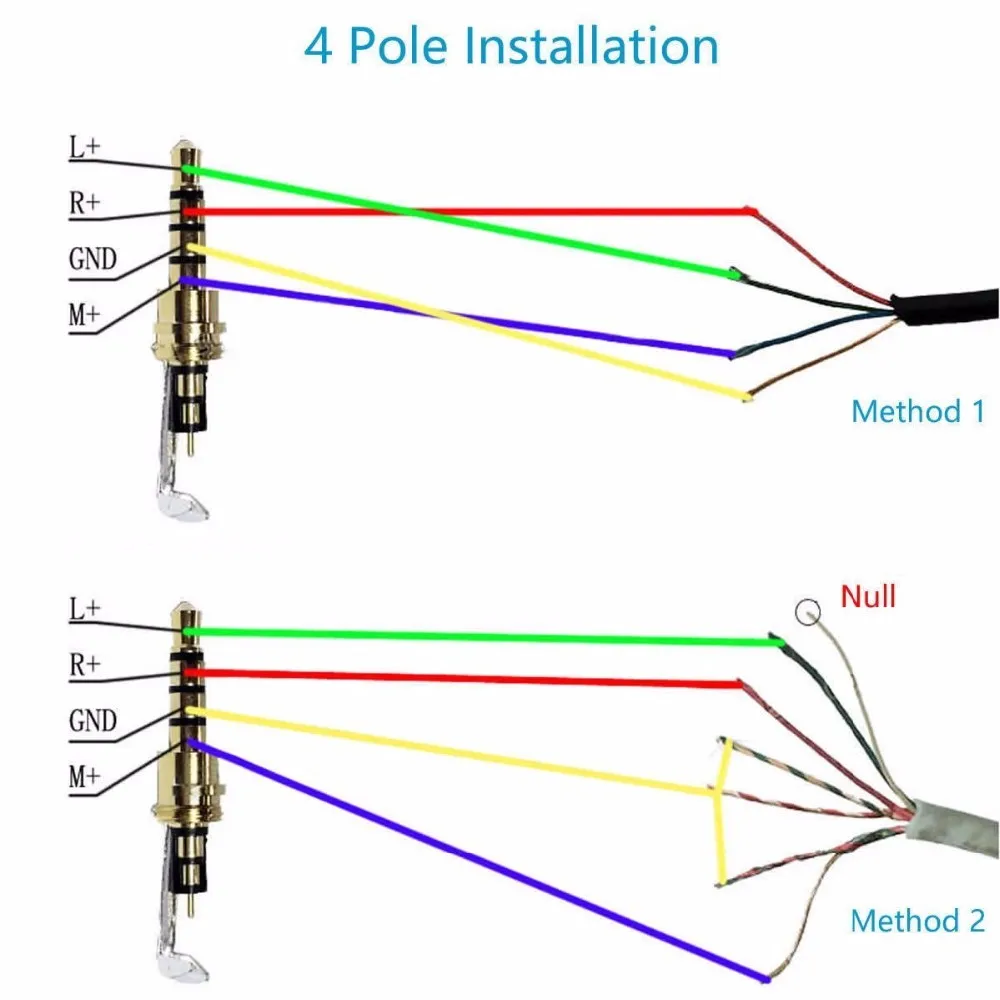

Куда припаять провода наушников

Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже . А вот что такое GND?

Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь. Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ). Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.

Цвета надписей и стрелочек выбраны не случайно, это стандартная расцветка, которую имеют больше половины наушников, а у остальной половины вместо зеленого — синий. В особо редких случаях встречаются другие цвета, но земля(GND) всегда желтая. Всегда…

Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)

Тому как определить назначение проводов у гарнитур была посвящена отдельная статья:

Чиним разъем гарнитуры или пять проводков на четыре контакта

Паяльник.

Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 — 40 Ватт.

На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.

В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.

Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.

Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.

После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 — 30 минут.

Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.

Ваш паяльник готов к работе.

Вернуться наверх к оглавлению.

Основные признаки неисправности, определение возможных неисправных элементов

Для того чтобы определить конкретное место неисправности, необходимо иметь опыт работы с мультиметром. Для ремонта наушников достаточно простейшего цифрового мультиметра.

Возможные признаки неисправности:

1. Нет звука из одного динамического излучателя.

Первым делом следует прозвонить цепь. Для этого необходимо воспользоваться мультиметром и схемой наушников. Типовая схема для наушников без микрофона с трехконтактным разъемом.

В случае с коаксиальными проводниками схема имеет вид:

Таким образом, чтобы прозвонить левый канал, следует щупы мультиметра (в режиме измерения сопротивления на пределе 200 Ом) подключить к крайним контактам разъема. Для контроля правого канала – к первому и второму контактам от корпуса разъема.

В зависимости от типа динамических излучателей сопротивление может быть от единиц до десятков и сотен Ом. Нулевое сопротивление свидетельствует о замыкании в цепи, бесконечное – об обрыве в цепи либо неисправности динамика. Для получения более точной причины неисправности необходимо пошевелить шнур в местах соединения с разъемом, излучателями, разветвителем и регулятором.

В местах соединений проводников к этим элементам наушников чаще всего происходит обрыв (облом) проводников. Если контакт появляется при воздействии на шнур, скорее всего, динамики исправны. Таким образом можно определить точное место обрыва проводки.

2. Излучатели работают, но громкость меньше, и из наушников идет монозвук.

Причиной этого является обрыв общего провода. В таком случае наушники не будут прозваниваться ни в одном из вариантов, представленных на рис.5. Они будут звониться при подключении щупов мультиметра между крайним и средним контактами разъема.

3. Оба динамических излучателя не работают.

В таком случае обычно присутствует двойная неисправность: не работают оба излучателя, обрыв двух проводников, либо проводник плюс нерабочий излучатель. Такая неисправность появляется при сильном механическом воздействии на шнур наушников, либо в результате длительной эксплуатации с одним неработающим каналом.

4. Треск во время регулировки громкости регулятора.

Неисправность заключается в результате износа переменного резистора. Его следует менять. На некоторое время удалить треск можно, потерев рабочую зону резистора грифелем простого карандаша.

5. Не работает микрофон.

Микрофон обычно подключается к 4-му контакту разъема.

В этом случае необходимо прозвонить 1 и 4 (крайние) контакты разъема. Если в наушниках применен микрофон конденсаторного типа, он может не звониться. Для контроля его исправности требуется осциллограф.

6. Звук в одном из динамиков стал тише.

Возможно, засорился звуковой канал излучателя. Его можно продуть, применяя обычный велосипедный насос (ни в коем случае не собственным дыханием).

Нейтральный и активный флюсы.

В качестве флюса можно воспользоваться любой канифолью, в том числе: сосновой, скрипичной, канифолью для сцены и т.д.

Раствор канифоли в этиловом спирте превращает канифоль в жидкий флюс. Жидкий флюс не только позволяет получать более красивые пайки, но и отводит тепло от соприкасающихся с местом пайки элементов.

Флюс на основе канифоли нейтрален. Он не требует последующей промывки и не может служить причиной утечки в электрических цепях.

Изготовить жидкий флюс на основе канифоли можно самому. Для этого нужно растворить 2-3 грамма канифоли в 20-30 граммах этилового спирта. Канифоль лучше использовать порошкообразную. Кусок канифоли можно разбить молотком, завернув предварительно в ткань.

Спирт чрезвычайно летуч, поэтому хранить жидкий флюс нужно в плотно закрытой таре. Можно использовать флакончик от лака для ногтей, который к тому же имеет кисточку.

Использование, так называемых, активных флюсов рекомендуется только в крайних случаях. Чаще всего, такая необходимость возникает тогда, когда используются бюджетные штекеры с никелевым покрытием. Причём, покрытие это нанесено и на контакты предназначенные для пайки.

После пайки с использованием активного флюса, место пайки следует тщательно промыть, а затем высушить.

Промыть место пайки можно как спирто-бензиновой смесью, так и обыкновенной водой. Если этого не сделать, то через некоторое время могут возникнуть проблемы вызванные окислением деталей и утечками в электроцепях.

Вернуться наверх к оглавлению.

Предупреждения

• Не используйте штекер, если вы даже предполагаете, что на нем есть короткое замыкание. Оно может убить дорогостоящее оборудование. Если вы вставили штекер, а он не работает, сразу же вытаскивайте его.
• Нагревайте бережно (используйте хорошую технику пайки). Перегретый штекер может расплавиться и вызвать короткое замыкание.
• Вы также можете вызвать полное короткое замыкание, если перегреете оплетку или экран. Это расплавит все внутренности кабеля и приведет к короткому замыканию внутри.

Советы профессионалов

• Покупая дешёвые наушники, рассчитывайте на срок службы в год. Дольше они не живут почти ни у кого.
• Если ремонтируете дорогую пару — понадобится хороший паяльник с тонкой насадкой, чтобы не залить всё вокруг припоем.
• Медь, серебро, золото — всё это явно лучше, чем олово. Для хорошего звука нужны хорошие материалы.
• Армировка наушников здорово продлевает срок их службы.
• Залужить контакты можно не только аспирином. Есть много способов. Если читатель ремонтирует дорогие студийные наушники — можно зачищать их ножом, так как толщина меди позволит это сделать.

Источники

• https://pro-instrymenti.ru/elektronika/kak-pravilno-payat-naushniki/
• https://odinelectric.ru/wiring/wires/kak-pripayat-provoda-k-shtekeru-naushnikov
• https://www.asutpp.ru/kak-spayat-naushniki.html
• https://svaring.com/soldering/praktika/pajka-naushnikov
• https://electro-shema.ru/remont/kak-pripayat-naushniki-k-shtekeru.html
• https://myearphones.ru/instruktsii/kak-spayat-naushniki
• https://220v.guru/bytovaya-tehnika/kak-zamenit-shteker-v-naushnikah-s-3-4-provodami-s-mikrofonom-i-bez.html

Как припаять провода к разъемам

Эта статья специально посвящена тому, как припаивать провода к разъемам. Если вы новичок в пайке или хотите узнать об общей пайке, у меня есть более подходящее руководство по пайке для начинающих здесь.

Также, если вы новичок в пайке, имейте в виду, что при пайке образуются дым и пары, которые могут быть вредными.

Ознакомьтесь с моей статьей об экстракторах паров припоя и очистителях воздуха. Это поможет уменьшить то, что вы вдыхаете.

Вам может пригодиться рука помощи для выполнения этой задачи. Под рукой помощи я подразумеваю устройство, а не друга, который может помочь, но если он у вас есть, он также может оказаться полезным.

Преимущество руки помощи перед рукой друга заключается в том, что она держит вещи совершенно неподвижно и не кричит, когда становится жарко, как мой друг. Самая большая проблема в том, как припаивать провода к разъемам, это движение. Если все удерживается неподвижно и на месте, остальное относительно легко.

Если вам нужна рука помощи или что-то еще, чтобы облегчить работу, ознакомьтесь с моей статьей об аксессуарах и инструментах для паяльника.

Если вы не знаете, что такое рука помощи, это то, что выше, с зажимами-крокодилами.

Для работы нужны правильные инструменты. Если вам нужен паяльник, посмотрите мое руководство по паяльникам здесь.

Если вам нужна паяльная станция, ознакомьтесь с моим руководством по паяльным станциям здесь.

Если вы посмотрите, как припаивать провод к штекеру, вы узнаете несколько приемов припайки проводов к разъемам. Вы также найдете более крупный наконечник, который облегчит пайку.

Если у вас есть паяльная станция, а не паяльник, вам, вероятно, будет легче работать, если вы повысите температуру на несколько градусов.

Задача зачистки кабеля также может вызвать некоторые проблемы, если вы никогда не делали этого раньше. В зависимости от толщины кабеля может быть проще снять пластиковую изоляцию с помощью острого ножа, чем с помощью машины для зачистки кабеля.

Я слегка надрезаю кабель по окружности в том месте, где я хочу его снять. Нужно быть осторожным, чтобы не проткнуть медный экран под пластиком. Затем слегка надрежьте от этой линии по длине кабеля до конца. Вы должны использовать больше давления, когда доберетесь до конца, пока не прорежете пластик. Затем раздвиньте два конца пластика. Это должно отделиться и сняться, когда вы доберетесь до оценки окружности.

Под ним будет щит. Обычно это будет плетение, поэтому вы должны распутать его кончиком маленькой отвертки, чтобы открыть изолированный сердечник посередине. Вам не нужно заходить слишком далеко, на самом деле, чем меньше вы заберете, тем лучше будут свойства скрининга завершенного лида. Просто откройте достаточно, чтобы вы могли снять изоляцию со средней жилы.

Скрутите пряди вместе и залужите кончики. Скрутите неразвернутый экран и залудите его конец.

Подробнее о зачистке проводов читайте здесь.

Теперь приходит рука помощи. Используйте одну его часть, чтобы удерживать отвинченную заглушку. Не забудьте надеть другой конец вилки на зачищенный кабель. Плохое чувство — завершить идеально хорошую работу по пайке только для того, чтобы отпаять ее, потому что вы забыли надеть другую половину штекера!

Удерживая кабель второй половиной, расположите экран и жилы кабеля в соответствующих разъемах. Сначала я припаиваю соединение экрана. Я наношу жало паяльника и припой на металлическую пластину рядом с местом соприкосновения с ней луженой проволоки и постепенно добавляю припоя, пока капля расплава не коснется кабеля и не расплавится. Тогда уберите утюг и ничего не трогайте. Чтобы все застыло и остыло, может потребоваться добрых десять секунд, и если вы сдвинете что-либо слишком рано, вы испортите прекрасное соединение.

Вам нужно нагреть металлическую часть вилки, потому что это займет больше всего времени, чтобы нагреть и расплавить припой. Если вы сделали кабель и бирку одновременно, к тому времени, когда припой как следует расплавится, изоляция провода уже начнет плавиться.

Таким же образом можно припаять сердечник. У него меньшая металлическая площадь, поэтому для расплавления припоя не потребуется много времени. На этот раз я обычно пропускаю провод через отверстие в бирке и слегка сгибаю его внутрь. Таким образом, соединение не будет касаться винта на корпусе заглушки.

Иногда поверх этого надевается пластиковая прозрачная трубка из ПВХ, чтобы предотвратить короткое замыкание на корпусе, если он металлический. После многих лет проб и ошибок это лучший из найденных мной способов припаивания проводов к разъёмам типа «джек». Эти методы можно использовать для пайки соединителей большинства типов.

Как паять штекеры типа «банан».

Паять штекеры типа «банан» проще, чем аудиоштекер с двумя разъемами 3,5 мм или 1/4″. Есть только одно соединение, и вам не нужно зачищать экранированный кабель. Зачистите и залудите кабель и держите провод рукой, пока будете его лужить.

На картинке видно, что задняя часть штекера-банана представляет собой половину цилиндра. Я не заморачиваюсь с этим. Он уже яркий и чистый, и в конце концов вы заполняете его припоем, и вот где должен быть кабель.

Просто используйте руку помощи, чтобы удерживать провод в полуцилиндре сзади штекера типа «банан». Затем достаточно просто нагреть заднюю часть штекера типа «банан» во время нанесения припоя. Рука помощи держит все неподвижно, пока оно остывает. Тогда у вас получится идеальное паяное соединение.

Пайка банановой розетки.

Снять пластик, открутив гайку сзади, потом не расплавишь.

Используйте руку помощи, чтобы удерживать луженую проволоку на месте, и снова это упрощает пайку.

То же самое можно сделать с лепестковым соединителем.

То же самое с сетевой розеткой IEC. Как видно из рисунка, пайка получается лучше, если кабель прокладывать вдоль клеммы, а не через отверстие. Это означает, что кабель имеет больше места для контакта с клеммой. Это делает соединение более чистым и облегчает надевание термоусадочной муфты на соединение.

Заключительные мысли.

Здесь следует отметить, насколько проще паять большинство типов вилок, розеток и клемм одной рукой. У вас все удерживается на месте, не перемещая его, пока вы делаете соединение и пока оно остывает.

Пробовал разные способы держать сам во время пайки и больше к ним не вернусь.

Как припаять провода к разъемам

24 августа 2022 г. Чарльз Кларк Оставить комментарий

Снять изоляцию с провода и предварительно залудить его. Вставьте провод в штырь разъема и нагрейте его достаточно с помощью паяльника. Наносите припой на штифт до тех пор, пока он не заполнится им без перелива. Подождите, пока припой остынет.

Наиболее часто используемые разъемы Это разъемы с чашечными контактами. Можно легко вставить провод внутрь штифта и припаять без необходимости механического соединения.

Как припаять провода к разъемам

Вот пошаговая инструкция, как припаять провода к разъемам, чтобы не потеряться.

Шаг 1. Снимите изоляцию провода

Для начала снимите изоляцию с конца провода. Вы можете использовать инструмент для зачистки проводов и снять около ¼ дюйма или 6,3 мм изоляции.

Шаг 2. Лужение проволоки

Следующим шагом является лужение проволоки. Во время лужения проволока покрывается тонким слоем припоя. Возьмитесь за проволоку ручным инструментом и нанесите на проволоку немного канифольного флюса. Используйте паяльник, чтобы коснуться оголенного конца проволоки и расплавить флюс.

Шаг 3: Нанесите припой

Когда провод достаточно нагреется, нанесите припой на точку контакта между проводом и паяльником. Избегайте ошибки, делая это непосредственно на кончике паяльника.

Когда дело доходит до разъемов, мы имеем дело со штырями и тонкими проводами. Поэтому достаточно использовать проволоку для припоя среднего диаметра. Для лужения более толстых проводов следует использовать припой большего диаметра.

Шаг 4. Обрежьте лишний провод

На этом этапе вы должны вставить луженую проволоку в штифт и измерить фактическую длину конца проволоки. Что бы ни было лишним, вы должны это обрезать. Кроме того, вы должны обеспечить надлежащий зазор между изоляцией, который должен быть примерно в один-два раза больше диаметра провода.

Шаг 5. Нанесите припой на контакт

Удерживайте разъем небольшими тисками. В одной руке вы будете держать паяльник, а в другой — провод. Теперь поднесите жало паяльника к выводу разъема и убедитесь, что контакт максимален.

Как только контакт разъема станет достаточно горячим, он расплавит припой. Затем нанесите припой на внутреннюю поверхность штифта так, чтобы он был покрыт припоем и окружал провод. Однако не заливайте штифт слишком большим количеством припоя, чтобы он не вытек.

Шаг 6. Вставьте провод

Удерживая жало паяльника на стержне, быстро вставьте провод. Вставляйте его, пока изоляция провода не достигнет конца штифта. Добавьте еще немного припоя, чтобы внутри булавки не было пустого места.

Шаг 7. Извлеките паяльник

Последним шагом является извлечение паяльника и удаление излишков припоя или флюса с помощью влажной губки. Через несколько секунд припой затвердеет и остынет. В результате вы увидите прочный и яркий паяный шов.

Заключение

Припайка проводов к разъемам может быть немного сложным и длительным процессом.
