Прокладка кабеля в земле в трубах и траншеях

Прокладка кабеля под землей производится для электроснабжения зданий, для обеспечения уличного освещения, электроснабжения бытовок, дачных участков и пр. Это способ относится к надежным, так как провод защищен от скрыт от воздействия негативных атмосферных явлений, таких как снег, дождь, ветер, обледенение. Также он спрятан от глаз и не портит ландшафт. Надо знать, что технология прокладки кабеля в земле предполагает использовать специального оборудования и материалов.

Какой кабель можно прокладывать в земле?

Для этой цели используется только специальный силовой кабель нескольких марок. Его подбирают исходя из характеристик грунта, его кислотности, уровня влажности, типа и особенностей эксплуатации в целом. Например, кислые и влажные грунты имеют высокую коррозийную активность, а бывают случаи, когда провод подвергается большой растягивающей нагрузке, в таких случаях нужно обеспечить дополнительную прочность. Если выбрать бронированные провода, то они прекрасно выдерживают такие нагрузки и не нуждаются в дополнительной защите при монтаже.

  1. Обычно прокладка силового кабеля в земле предполагает использование бронированного медного провода марки ВБбШв, также допускается его замена алюминиевым аналогом с маркировкой АВБбШв. Они имеют стальную броню, что позволяет обойтись без дополнительных защитных труб, так как достаточный уровень защиты обеспечивает сама броня. Возможно прокладывать его и по воздуху, если речь идет о местности с повышенной влажностью или о специальных кабельных сооружениях.
  2. Еще одна популярная марка – кабель с бумажной изоляцией. Это такие типы как СБ, СБл, СКл, которые могут быть с медными и алюминиевыми жилами. Помимо брони в них добавлена оболочка для защиты бумажной изоляции. Предназначен для передачи электрической энергии при напряжении до 35000 В.
  3. Для обеспечения электроснабжением в суровых условиях (монтаж при низких температурах воздуха без возможности прогрева, монтаж на открытом грунте, без ограничения о трассам) используют провод с изоляцией из сшитого полиэтилена. Он стоит дороже предыдущих марок, зато отличается надежностью, экономичностью, эффективностью, минимальными затратами на монтаж и обслуживание.

Обычно прокладка электрического кабеля в земле предполагает использование оборудования, которое облегчает работу людей и позволяет максимально повысить безопасность.

Как и в чем проложить кабель в земле?

Начать следует все же с того, что проложить кабель под землей намного безопасней, чем сделать это по воздуху. Понятно, что только при условии соблюдения правил такого монтажа. Такой способ имеет ряд достоинств:

  • можно использовать провода нужного сечения;
  • минимизация внешних устройств;
  • эстетичный вид;
  • обходится дешевле, чем прокладка воздушной линии;
  • если прокладка кабеля в земле нормы был соблюдены, то о нем можно и вовсе забыть.

Если надо использовать металлическую трубу, то ее диаметр должен быть в 2-3 раза больше диаметра самого провода. Глубина прокладки кабеля в земле зависит от глубины промерзания грунта, и если она достигает 70 см (глубина траншеи), то надо дополнительно закрепить защитную трубу, чтобы она не повредилась и не деформировалась. Пластиковую гофрированную трубу для этих целей использовать нельзя, так как почва разрушит гофру на несколько месяцев, а вместе с ней и защитные свойства.

Основные способы прокладки кабеля в земле

Прокладка кабеля в земле пуэ является сводом общих правил и требований. На практике же электрики имеют возможность использовать несколько способов, соблюдая. Конечно, правила прокладки кабелей в земле.

  1. В траншее. Это самый экономичный способ, в одну траншею можно уложить не более 6 проводов. Глубина заложения кабеля напряжением до 35000 В составляет не менее 70 см, при пересечении дорого – 1 м, при этом расстояние до водоотводной канавы должно быть не менее 50 см. если выдержать такие расстояния не представляется возможным. То используют другие способы укладки.

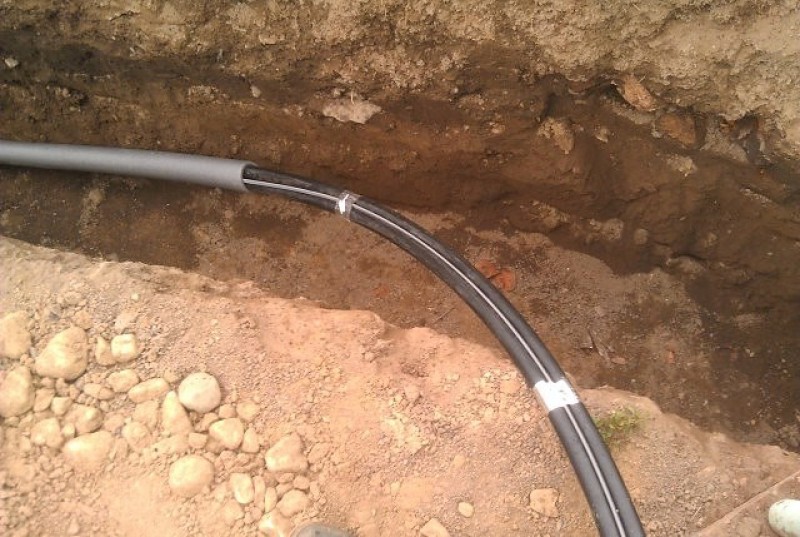

  2. Прокладка кабеля в земле в трубе ПНД.

Выбирайте только трубы от проверенных производителей. Например здесь можно купить Трубы ПНД и ПВХ для кабеля: https://avselectro.ru/catalog/4124-truby-i-rukava-dlya-prokladki-ka — это действительно надежный поставщик качественных электроматериалов. Рекомендуем!

Как правильно проложить кабель под землей?

Есть основные этапы проведения электромонтажных работ под землей. Первым этапом является подключение к внешнему источнику, что в народе называют «к столбу». Вторым этапом является собственно прокладка кабеля в земле на даче. Здесь важно правильно подобрать провод, обеспечить защиту. Даже точно зная, как проложить кабель в земле своими руками, не надо торопиться зарывать траншею, а лучше показать всю линию специалистам. Именно проверка линии специалистами и будет третьим этапом, так как они будут принимать решение о ее подключении. Последним этапом того как проложить кабель под землей на даче можно назвать закапывание траншей и подключение к энергосети.

Ничего сложного в этой работе нет, а главное – соблюдать правила и требования.

  1. От чего зависит глубина прокладки кабеля связи в земле нормы? В любом случае глубина должна быть не менее 70 см, но если длина провода будет не более 5 метров, и он будет дополнительно защищен, то можно осуществлять работы на глубине 50 см.
  2. Запрещено подводить линию под фундамент дома, расстояние до него должно составлять не менее 60 см.
  3. Если в одной траншее будет два провода, то расстояние между ними должно составлять 10 см и больше.
  4. От деревьев отступать на 2 м, а от кустарников на 75 см. Этим правилом можно пренебречь, если организовать дополнительную защиту.
  5. Как проложить кабель под землей, если рядом проходят газовая и канализационная трубы? От водопроводных и канализационных линий расстояние должно быть больше 1 метра, а от газовых – свыше 2 метров.
  6. Если надо обеспечить дополнительную защиту от просадки грунта, можно использовать специальное кирпичное сооружение или асбестоцементную трубу.
  7. Поверх уложенного проводника обязательно проложить сигнальную ленту.

Эту работу можно проделать самостоятельно, так как прокладывать кабель в земле – не самая сложная задача. Обязательно надо внимательно изучить вопрос, местность, правильно подобрать провода и посоветоваться с электриками. И только в этом случае линия прослужит долгие годы, не требуя к себе внимания.
