Как проверить диод на плате. Как проверить диод мультиметром: пошаговая инструкция и советы

Как правильно проверить диод мультиметром. Какие режимы использовать для тестирования. Как определить исправность диода. На что обратить внимание при проверке диодов разных типов.

Что такое диод и зачем его проверять

Диод — это электронный компонент, который пропускает электрический ток только в одном направлении. Он широко используется в различных электронных устройствах и схемах. Проверка диодов необходима для:

• Диагностики неисправностей в электронике
• Определения работоспособности диода перед установкой в схему
• Выявления поврежденных диодов при ремонте
• Контроля качества новых компонентов

Своевременная проверка позволяет выявить неисправные диоды и предотвратить проблемы в работе устройств. Рассмотрим, как правильно провести тестирование диода с помощью мультиметра.

Подготовка к проверке диода

Перед началом тестирования необходимо выполнить следующие подготовительные шаги:

1. Определить тип проверяемого диода (выпрямительный, стабилитрон, светодиод и т.д.)
2. Найти на корпусе диода маркировку катода (обычно полоска или вдавленное кольцо)
3. Подготовить мультиметр, установив его в нужный режим
4. При проверке диода на плате — отпаять один вывод для исключения влияния других компонентов

Правильная подготовка обеспечит точность измерений и корректную интерпретацию результатов проверки диода.

Проверка диода в режиме «прозвонки»

Самый простой способ проверить исправность диода — использовать режим «прозвонки» мультиметра. Порядок действий:

1. Установите мультиметр в режим прозвонки (обозначается значком диода)
2. Подключите черный щуп к катоду диода, красный — к аноду
3. Если диод исправен, прибор издаст звуковой сигнал
4. Поменяйте щупы местами — сигнала быть не должно

Этот метод позволяет быстро определить работоспособность диода, но не дает точных характеристик. Для более детальной проверки используйте другие режимы мультиметра.

Измерение прямого напряжения диода

Измерение прямого напряжения позволяет оценить исправность диода и определить его тип. Порядок проверки:

1. Переключите мультиметр в режим измерения напряжения диодов
2. Подключите черный щуп к катоду, красный — к аноду диода
3. Считайте показания с дисплея прибора

Типичные значения прямого напряжения для исправных диодов:

• Кремниевые диоды: 0.6-0.7 В
• Германиевые диоды: 0.2-0.3 В
• Светодиоды: 1.8-3.3 В (зависит от цвета)

Если измеренное значение сильно отличается от указанных, диод может быть неисправен.

Проверка обратного сопротивления диода

Важной характеристикой диода является его обратное сопротивление. Порядок проверки:

1. Установите мультиметр в режим измерения сопротивления
2. Подключите красный щуп к катоду, черный — к аноду диода
3. Считайте показания прибора

У исправного диода обратное сопротивление должно быть очень высоким (мегаомы). Низкое значение указывает на пробой диода. При проверке светодиодов этот метод не применяется.

Особенности проверки разных типов диодов

При тестировании диодов разных типов есть некоторые нюансы:

Выпрямительные диоды

• Прямое напряжение 0.6-0.7 В
• Высокое обратное сопротивление

Стабилитроны

• Проверяются в обратном включении
• Напряжение стабилизации указано в маркировке

Светодиоды

• Высокое прямое напряжение (1.8-3.3 В)
• При прямом включении должны светиться

Учет особенностей разных типов диодов позволяет правильно интерпретировать результаты измерений.

Распространенные неисправности диодов

При проверке диодов можно выявить следующие типичные неисправности:

• Обрыв — бесконечное сопротивление в обоих направлениях
• Короткое замыкание — нулевое сопротивление в обоих направлениях
• Пробой — низкое обратное сопротивление
• Утечка — повышенный обратный ток

Знание возможных неисправностей помогает правильно диагностировать проблемы с диодами и определять необходимость их замены.

Советы по проверке диодов

Несколько полезных рекомендаций для эффективной проверки диодов:

• Всегда отпаивайте один вывод диода при проверке на плате
• Используйте режим проверки диодов, если он есть в вашем мультиметре
• Сравнивайте результаты с паспортными данными диода
• При сомнениях проверяйте диод несколькими методами
• Учитывайте особенности разных типов диодов

Соблюдение этих простых правил поможет избежать ошибок и получить точные результаты при тестировании диодов.

Как проверить диод мультиметром на плате, и не выпаивая

Содержание статьи:

• 1 Как работает диод
  • 1.1 Как определить, где катод и анод у диода
• 2 Как проверить диод мультиметром

Как проверить диод мультиметром на плате, и не выпаивая

Проверить диод мультиметром не составит особого труда даже начинающему радиолюбителю. Обычное дело, когда выходят из строя выпрямительные и силовые диоды, поэтому нужно быть готовым к их проверке, прямо на плате, не выпаивая.

Причиной выхода диодов из строя зачастую является перегрев. Возникать он может вследствие неплотного контакта с радиатором охлаждения, повышенного напряжения или же низкого качества самого диода.

В любом случае нужно понимать, как устроен диод, и как его правильно проверить мультиметром. Ниже в данной статье сайта https://samelektrikinfo.ru/ будет рассказано о том, как проверить диод мультиметром.

Как работает диод

Прежде чем браться за проверку диодов нужно понимать хоть поверхностно об их работе и устройстве. Важная особенность диодов заключается в том, что они способны пропускать электрический только лишь в одном направлении (в одну сторону).

То есть, при прямом смещении диод пропускает ток, а при обратном смещении не пропускает. Также, что еще нужно знать про диоды, так это то, что они имеют положительный и отрицательный вывод.

Прямым смещением называется такое соединение диода, когда его анод подключён к плюсовому контакту, каким может быть и красный щуп мультиметра. Следовательно, обратное смещение диода, это подключение наоборот.

Как определить, где катод и анод у диода

Соответственно у многих начинающих радиолюбителей возникает вопрос о том, как узнать, где катод, а где анод у диода? Здесь на самом деле всё достаточно просто.

Обычно катод на диоде обозначается в виде полоски. Старые диоды имеют контакт под резьбу, это катод. С другой стороны диода, нередко можно встретить контакт с отверстием. Соответственно, это анод.

Таким образом, и можно определить, где катод и анод у диода. При этом цоколёвка диода находится сбоку, на корпусе элемента.

Как проверить диод мультиметром

Чтобы проверить диод мультиметром нужно использовать режим прозвонки. Ранее в статье САМ Электрик ИНФО уже рассказывалось о том, как пользоваться мультиметром для чайников. Статья получилась развёрнутой, в общем, кому интересно, можете прочитать.

Итак, переключаем мультиметр в режим прозвонки и используем основное правило, свойство диода, пропускать электрический ток только в одну сторону.

Для этого прикасаемся красным щупом мультиметра к аноду диода, а черным щупом к катоду.

При этом на экране мультиметра должно отобразиться так называемом «пробивное» напряжение, при котором откроется p-n переход диода. Затем меняем щупы наоборот и снова проверяем диод мультиметром.

Если диод исправен и не пробитый, то на дисплее мультиметра должно быть значение равное бесконечности. То есть, p-n переход диода при обратном подключении закрыт, так и должно быть.

В том случае, когда при проверке мультиметром диод «открывается» в разные стороны, то это говорит о том, что он неисправен. Простыми словами говоря, при проверке диода с одной стороны должны быть цифры на дисплее мультиметра, а с другой стороны, нет.

Теперь вы знаете, как проверить диод мультиметром. Смело используйте полученные знания на деле.

---

---

Поделиться с друзьями

типы и особенности, инструкция по тестированию, определение работоспособности моста

Содержание

• 1 Разновидности диодов
• 2 Как проверить диод при помощи тестера
• 3 Как определить работоспособность диодного моста

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод.

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.

Диод

При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

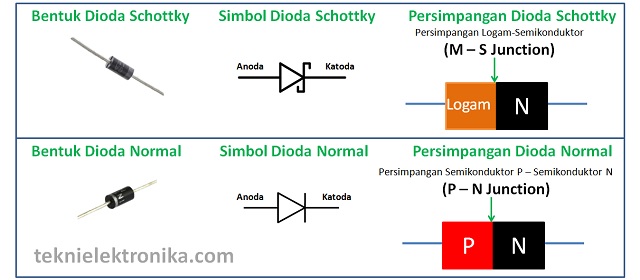

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения.

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Как проверить диод при помощи тестера

Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком – схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения.

Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки. Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов. Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт (долей вольта) до единиц вольта.

Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток. По формуле Ома вычисляют сопротивление открытого состояния: R = U/I, где U – вспомогательное напряжение, формируемое тестером. Сравнивают найденную по графику величину с указанной на табло.

Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг – поиск обобщенной информации: что такое диоды, их характеристики (прежде всего, вольт-амперные), тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

Перейдём к жизненному примеру: исследуем диодный мост из генератора автомобиля!

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия – для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

1. При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
2. Итого, диодов получается шесть.
3. Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

1. Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
2. Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь – нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

Различные методы, основанные на типе диода

Крайне важно понимать основные электронные компоненты, особенно когда вы планируете изобретать электронный проект. Благодаря этому вы можете обнаруживать элементы в хороших и плохих условиях — навык устранения неполадок в электронных схемах. Другими словами, если вы хотите получить наилучшие результаты, вам необходимо провести тест диода и убедиться, что другие важные компоненты, такие как светодиод, резисторы и т. д., находятся в хорошем состоянии. Таким образом, у вас не будет проблем со сборкой компонентов на печатной плате.

Но если вы решите собрать вещи до проверки состояния компонентов, может быть трудно обнаружить проблему.

К счастью, в этой статье мы сосредоточимся на проверке диодов.

Давайте погрузимся!



Что такое проверка диодов?



Диод представляет собой простое двухконтактное устройство со встроенным электрическим полем, которое проводит электрический ток в одном направлении. А диод изготовлен из полупроводниковых материалов.

Устройство имеет различные применения, такие как разделение сигналов от источника питания, преобразование переменного тока в постоянный и т. д. У диода есть две стороны, которые можно обрабатывать по-разному — n-сторону и p-сторону.

Следовательно, электроны пропускают переход при приложении положительного заряда к p-стороне и отрицательного заряда к n-стороне. В этот момент ток движется только в одном направлении.

Имея это в виду, важно отметить, что важным свойством диодов является то, что обычный ток течет только от положительной стороны к противоположной стороне. Кроме того, электроны могут перемещаться с отрицательной стороны на положительную — только в одном направлении.

Итак, как провести проверку диодов? Вы можете начать с обнаружения клемм устройства (катода и анода). Катод — это аэропорт рядом с полосой, а анод — на противоположной стороне.

Например, катод стабилитрона — это клемма рядом с черной меткой.

Вы можете тестировать с помощью различных методов, таких как аналоговый мультиметр, цифровой мультиметр и т. д., которые мы обсудим позже в этой статье.

Что делать, если вы хотите проверить диод, который вы собрали на своей печатной плате? Вы все еще можете использовать описанные здесь методы, отсоединив один вывод диода.



Как проверить диод с помощью цифрового мультиметра?



Цифровой мультиметр, используемый для проверки диодов



При проверке диодов с помощью цифрового мультиметра можно использовать два режима:

900 02

1. Режим сопротивления



Режим сопротивления измеряет две вещи: обратное и прямое сопротивление смещения диода.

Итак, если ваш диод в отличном состоянии, вы должны увидеть около нескольких килоом сопротивления прямого смещения и очень высокое сопротивление обратного смещения. А если совсем ужасно, метр покажет низкое значение (несколько десятков Ом).



Шаги



1. A . Как только вы найдете катодную и анодную клеммы вашего диода, убедитесь, что ваш цифровой мультиметр находится в режиме сопротивления или омметра. Вы можете повернуть среднюю ручку на значения резистора или символ ома.

При этом убедитесь, что селектор находится в режиме низкого сопротивления (около 1 кОм) для прямого смещения. Также проверка обратного смещения должна проводиться в режиме высокого сопротивления (100 кОм).

1. Прикрепите черный щуп к катоду, а красный щуп к аноду. Таким образом, диод смещен в прямом направлении.

1. Затем поменяйте клеммы мультиметра. Это катод для красного зонда и анод для черного экзамена. Следовательно, у вас будет обратное смещение.

Итак, у вас обрыв диода, если мультиметр показывает высокое OL или сопротивление в обратном и прямом смещении. Но если у вас низкое сопротивление для обоих условий — у вас короткий диод.



2. Режим диода



С другой стороны, режим диода является лучшим режимом тестирования, поскольку он зависит от его функций. Этот режим предполагает размещение вашего диода в прямом смещении.

В этом случае мультиметр измеряет падение напряжения на диоде. Следовательно, если ваш диод исправен, он позволит току перемещать прямое смещение и вызывать падение напряжения.



Шаги



1. После того, как вы найдете выводы катода и анода диода, убедитесь, что цифровой мультиметр находится в режиме проверки диодов. Вы можете сделать это, повернув среднюю ручку, пока она не дойдет до символа диода. Интересно, что в этом режиме мультиметр может обеспечить ток около 2 мА между измерительными проводами.

1. Б . Поместите черный щуп на катод, а красный на анод. При этом у вас есть диод прямого смещения.

1. Обратите внимание на показания. Таким образом, это нормально, если вы видите значение напряжения кремниевого диода от 0,6 до 0,7. Кроме того, если это германиевый диод, значение напряжения должно находиться в диапазоне от 0,25 до 0,3.

1. Поменяйте местами клеммы. То есть поставить черный щуп к аноду и черный к катоду. При этом у вас будет обратное смещение. И в этом состоянии ток через диод не течет. Таким образом, для исправного диода ваш измеритель должен показывать OL или 1,9.0076

Если у вас неисправный диод, ваш измеритель будет показывать нерелевантные значения. Если у вас есть открытый диод, ток не будет течь через него в обоих условиях. Таким образом, ваш измеритель покажет OL или 1.

Но если диод закорочен, ток будет течь через него, потому что он действует как замкнутый переключатель. Следовательно, ваш измеритель будет показывать от 0 до 0,4 В.



Как проверить диод с помощью аналогового мультиметра?



Проверка диода с помощью аналогового мультиметра аналогична режиму омметра цифрового мультиметра. И это потому, что это устройство не имеет специального режима проверки диодов.



Шаги



1. Убедитесь, что переключатель мультиметра находится в положении низкого сопротивления.

1. Присоедините отрицательную клемму к катоду и положительную сторону к аноду, чтобы получить условие прямого смещения. Если измеритель показывает низкое значение сопротивления, ваш диод исправен.

1. Переверните клемму. Это положительный вывод катода и отрицательный вывод анода. Затем убедитесь, что ваш селектор находится в положении высокого сопротивления. При этом у вас есть условие обратного смещения.

Также важно отметить, что эта процедура применима к простой проверке диодов PN. Идеальный диод покажет на измерителе высокое сопротивление или OL. Но паршивый диод покажет низкое сопротивление.



Как проверить стабилитрон



Для проверки стабилитрона вам потребуется больше схем, чем простое тестирование PN-диода. И это потому, что вам нужно приложить обратное напряжение, более значительное, чем напряжение пробоя Зенера, чтобы получить условие обратного смещения.



Шаги



1. Когда вы найдете клеммы стабилитрона, подключите тестовую схему.

1. Б . Затем переведите ручку мультиметра в режим напряжения.

1. Присоедините измерительные щупы к диоду Зенера.

1. После этого увеличьте входное напряжение диода. Пока вы это делаете, следите за напряжением, которое показывает измеритель. Если у вас есть исправный стабилитрон, показания вашего измерителя должны увеличиваться по мере увеличения переменного источника питания.

Так будет продолжаться до пробоя напряжения диода. Кроме того, если оно выходит за пределы этой точки на вашем измерителе, вы должны увидеть постоянное значение напряжения, независимо от увеличения входного переменного питания.

Например, если вы добавите 10 В к стабилитрону вместе с напряжением пробоя 5 В через резистор от батареи, показания вашего измерителя должны быть примерно 6 В. Итак, если у вас есть это, ваш стабилитрон исправен.



Как проверить светодиод (светоизлучающий диод)



Найти светодиодные клеммы довольно легко. Кратковременный — это катод, а более длинный — анод. Имея это в виду, вы можете проверить светодиод с помощью цифрового мультиметра.



Шаги



1. Убедитесь, что ручка мультиметра находится в диодном режиме.
2. Прикрепите датчики к светодиодному измерителю. Если светодиод исправен, вы заметите свечение. При этом у вас должно быть смещение вперед. И светодиод не работает в условиях обратного смещения. Следовательно, проверка обратного смещения невозможна.



Что вызывает выход диода из строя?



Диод может выйти из строя из-за некоторых из следующих условий:

1. Пробой напряжения — когда электроды (положительный и отрицательный) имеют путь между собой, а сопротивление (прямое и обратное) становится бесконечным.

2. Обратное напряжение — возникает при уменьшении обратного сопротивления, что влияет на однонаправленную проводимость.

3. Ухудшение производительности — это когда снижается стабильность схемы.

4. Обрыв цепи — происходит при отсоединении электродов диода. Плюс обратное и прямое сопротивление становятся бесконечными.

5. Прямое напряжение возникает, когда сопротивление (прямое) огромно, что увеличивает падение напряжения и уменьшает выходной сигнал.



Как узнать, что диод перегорел?



Вы можете начать, повернув ручку мультиметра в диодный режим. Если ваш диод перегорел, вы заметите, что символ диода будет напоминать треугольник, обращенный к линии.



Заключительные слова



В конце концов, проверка диодов — это не высшая математика. Но сначала вы должны определить тип используемого диода. Затем найдите клеммы и подключите их соответствующим образом. После этого обратите внимание на показания цифрового мультиметра или аналогового мультиметра.

Что вы думаете о проверке диодов? У вас есть предложения или вопросы по теме? Пожалуйста, не стесняйтесь обращаться к нам.
