Как проверить кренку тестером. Как проверить стабилизатор напряжения мультиметром: пошаговая инструкция и советы

Как правильно проверить стабилизатор напряжения с помощью мультиметра. Какие параметры нужно измерить для диагностики работоспособности. На что обратить внимание при тестировании интегральных стабилизаторов.

Что такое стабилизатор напряжения и зачем его проверять

Стабилизатор напряжения — это устройство, которое поддерживает постоянное выходное напряжение независимо от колебаний входного напряжения или нагрузки. Наиболее распространены интегральные стабилизаторы в корпусах TO-220 или TO-92, такие как серии 78xx и 79xx.

Проверка стабилизатора напряжения необходима в следующих случаях:

• При ремонте электронных устройств для диагностики цепей питания
• Перед использованием стабилизатора в новой схеме
• При подозрении на выход стабилизатора из строя
• Для контроля параметров в процессе эксплуатации

Правильная проверка позволяет убедиться в работоспособности стабилизатора и соответствии его характеристик заявленным.

Необходимые инструменты и материалы

Для проверки стабилизатора напряжения потребуются:

• Мультиметр (тестер) — основной измерительный прибор
• Источник питания с регулируемым выходным напряжением
• Резисторы для создания нагрузки (мощность не менее 1 Вт)
• Монтажная плата для сборки схемы
• Соединительные провода
• Паяльник и припой (если требуется пайка)

Важно использовать качественный мультиметр с точностью измерения напряжения не хуже 0.5%. Это позволит корректно оценить стабильность выходного напряжения.

Подготовка к проверке стабилизатора

Перед началом тестирования необходимо выполнить следующие подготовительные шаги:

1. Определить тип и номинал проверяемого стабилизатора по маркировке
2. Изучить типовую схему включения из технической документации (datasheet)
3. Подготовить источник питания с напряжением, превышающим номинальное выходное на 2-3 В
4. Собрать схему для проверки на монтажной плате согласно документации
5. Подключить измерительные щупы мультиметра к выходу стабилизатора

Правильная подготовка обеспечивает корректность измерений и безопасность при тестировании.

Пошаговая инструкция по проверке стабилизатора мультиметром

Проверку работоспособности стабилизатора напряжения рекомендуется выполнять в следующей последовательности:

1. Установить на мультиметре режим измерения постоянного напряжения
2. Подать входное напряжение и измерить выходное — оно должно соответствовать номиналу
3. Плавно изменяя входное напряжение, контролировать стабильность выходного
4. Подключить нагрузочный резистор и проверить напряжение под нагрузкой
5. Измерить ток потребления стабилизатора — не должен превышать паспортный
6. Проверить нагрев корпуса — значительный перегрев недопустим

При отклонении параметров от нормы стабилизатор считается неисправным и подлежит замене.

Измерение выходного напряжения стабилизатора

Измерение выходного напряжения — ключевой этап проверки. Необходимо убедиться, что:

• Напряжение соответствует номинальному значению с погрешностью не более 5%
• Напряжение стабильно и не меняется при колебаниях входного
• Под нагрузкой напряжение не падает более чем на 2-3%

Для точного измерения следует использовать режим измерения постоянного напряжения мультиметра с диапазоном, близким к номиналу стабилизатора.

Проверка стабильности выходного напряжения

Стабильность — важнейший параметр стабилизатора. Для его проверки нужно:

1. Измерить выходное напряжение при минимальном допустимом входном
2. Плавно увеличивать входное напряжение до максимального
3. Контролировать изменение выходного напряжения

Допустимое отклонение выходного напряжения во всем диапазоне входных не должно превышать 1-2% от номинального значения.

Тестирование стабилизатора под нагрузкой

Для проверки работы под нагрузкой необходимо:

• Подключить к выходу резистор, обеспечивающий ток 50-80% от максимального
• Измерить напряжение на нагрузке — допустимо падение не более 2-3%
• Проконтролировать нагрев корпуса стабилизатора

Сильный нагрев или значительное падение напряжения под нагрузкой говорят о неисправности стабилизатора.

Особенности проверки разных типов стабилизаторов

Методика проверки может отличаться для разных типов стабилизаторов:

• Линейные стабилизаторы (78xx, 79xx) проверяются по описанной выше методике
• Импульсные стабилизаторы требуют контроля пульсаций выходного напряжения
• Регулируемые стабилизаторы проверяются во всем диапазоне регулировки
• Для высоковольтных стабилизаторов нужны специальные меры безопасности

Перед проверкой важно изучить особенности конкретного типа стабилизатора.

Анализ результатов и выявление неисправностей

По результатам измерений можно сделать выводы о состоянии стабилизатора:

• Отсутствие напряжения на выходе говорит о полном выходе из строя
• Нестабильное выходное напряжение указывает на неисправность схемы обратной связи
• Сильный нагрев может быть вызван внутренним пробоем
• Повышенный ток потребления свидетельствует о утечках

При обнаружении любых отклонений от нормы стабилизатор рекомендуется заменить.

Советы по безопасности при проверке стабилизаторов

При работе со стабилизаторами напряжения необходимо соблюдать следующие меры безопасности:

• Использовать изолированные инструменты и провода
• Не превышать максимально допустимые напряжения
• Избегать касания выводов стабилизатора под напряжением
• Работать в помещении с непроводящим полом
• При высоких напряжениях использовать защитные очки

Соблюдение этих простых правил поможет избежать поражения электрическим током.

Как проверить мультиметром стабилизаторы напряжения 7805, 17-33 и подобные? Показываю на примерах

Главная » Практика

Практика

Автор Савельев Николай На чтение 3 мин Просмотров 8.9к. Опубликовано 13.12.2020 Обновлено 13.12.2020

В цепях питания многих современных устройств стоят стабилизаторы напряжения. Обычно это 7805, 7812 и другие. Они нужны для того, чтобы поддерживать стабильное выходное напряжение, получая на вход более высокое.

Номинал выходного напряжения зачастую можно определить по маркировке на корпусе радиокомпонента, например, 7805 — 5 В, 7812 — 12 В, а 17-33 — 3.3 В. Для того, чтобы проверить стабилизатор напряжения, нужно на вход подать напряжение определенного номинала и замерить напряжение на выходе. В этой статье я проверю исправность имеющихся у меня стабилизаторов L7812AB2T и 17-33G.

Проверка стабилизатора напряжения L7812

Прежде чем начинать проверку, нужно определиться со значением входного напряжения, а также с распиновкой данного стабилизатора. В этом поможет даташит.

Как можно увидеть, на левый вывод (input) нужно подать плюс питания, а на центральный (gnd) минус. Для того, чтобы снять выходное напряжение, нужно красный щуп мультиметра присоединить к правому выводу (output), а черный к центральному (gnd). Входное напряжение должно быть не более 35 В.

Для удобство припаяю к выводам стабилизатора проводники.

Я буду использовать имеющийся у меня блок питания от какого-то устройства, так как лабораторный блок питания я еще не собрал. На блоке питания есть маркировка, которая показывает, что плюс находится в середине коннектора, а минус на его крайней части. Обращайте внимание на этот момент, так как иногда эти значения противополжны.

Свободные концы припаянных к выводам проводников я закрепил следующим образом: Плюсовой скрутил, сложил пополам и вставил внутрь коннектора, а минусовой намотал на его корпус.

Установив на мультиметре режим измерения постоянного напряжения до 20 В и сняв выходное напряжение, я получил значение 12.12 в, что говорит о том, что данный стабилизатор исправен, он стабилизировал и понизил входное напряжение до 12 вольт, как и должен был.

Проверка стабилизатора напряжения 17-33G

Стабилизатор на 3.3 в имеет другую распиновку выводов, о чем говорит нам справочная информация. Таким образом, левый вывод — это минус питания или земля (gnd), центральный вывод это плюс выходного напряжения (output), а правый вывод — это плюс входного напряжения (input). Максимальное входное напряжение составляет 20 В, так что мой блок питания подходит для проверки данного компонента.

Подсоединив стабилизатор согласно маркировке выводов и проверив выходное напряжение, я получил значение 3.28 В. Данный стабилизатор также является исправным.

В последнее время я не публикую статьи о ремонте устройств, так как в большинстве своем ремонтирую одни и те же устройства, ремонты типовые и по большей части описаны мною ранее. Поэтому я решил разбавить контент вот такими познавательными статьями. Надеюсь статья была полезной=)

Источник

Оцените автора

Как проверить кренку тестером

Регистрация Вход. Ответы Mail. Вопросы — лидеры Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Стабилизатор 78L05, параметры 78L05, схема включения 78L05
• Сгорела Ардуинка
• Как проверить все стабилизируещие приборы напряжения мультиметром
• Как проверить стабилизатор напряжения?
• Как проверить кренку тестером – КАК ПРОВЕРИТЬ МИКРОСХЕМУ СТАБИЛИЗАТОР
• Стабилизатор напряжения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить транзистор мультиметром

Стабилизатор 78L05, параметры 78L05, схема включения 78L05

Регистрация Вход. Ответы Mail. Вопросы — лидеры Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум. Лучший ответ. White Rabbit Искусственный Интеллект 9 лет назад Все правы — единственный способ проверить интегральный стабилизатор — на функционирование, то есть просто подать напряжение на вход и измерить выходное.

Применение КРЕН8В в стабилизаторе на 13 вольт — странно, вообще-то это — стабилизатор напряжения на пятнадцать вольт! Может всё-таки «Б»?

А подавать надо от 17 до 35 вольт от 17 — потому что для работы внутреннего регулятора схемы падение напряжения на нём должно быть не меньше 2 В, а до 35 — потому что это — предельное сзначение см.

Комментарий удален White Rabbit Искусственный Интеллект Дык на диске валяется — чего ж не поделиться Остальные ответы. Малышка Просветленный 9 лет назад Ну если на выходе 8 вольт — значит работает Если такое же как и на входе или 0 — микросхема мертва. Только ещё и под нагрузкой проверить надо, не превышая мах. Должна держать при изменениях входного напряжения. А то без нагрузки хрен ли ей не работать. Похожие вопросы.

Также спрашивают.

Сгорела Ардуинка

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему. Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов. Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:.

Обязательно проверить, какое напряжение выдает блок питания и убедиться , что он не С КРЕНкой аккуратней. . Есть тестер?.

Как проверить все стабилизируещие приборы напряжения мультиметром

Интегральный стабилизатор L CV — обычный трехвыводной стабилизатор положительного напряжения на 5В. Выполнен в стандартном корпусе TO см. В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:. Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов. Схема подключения L CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

Как проверить стабилизатор напряжения?

Понадобилось собрать входные стабилизирующие цепи по питанию для устройства на основе микроконтроллера PIC16F стабильно работающего при напряжении от 5 вольт. Это не сложно. Взял интегральную микросхему PJ и на её основе в соответствии со схемой из даташита сделал. Подал напряжение и на выходе получил 4,9 вольта.

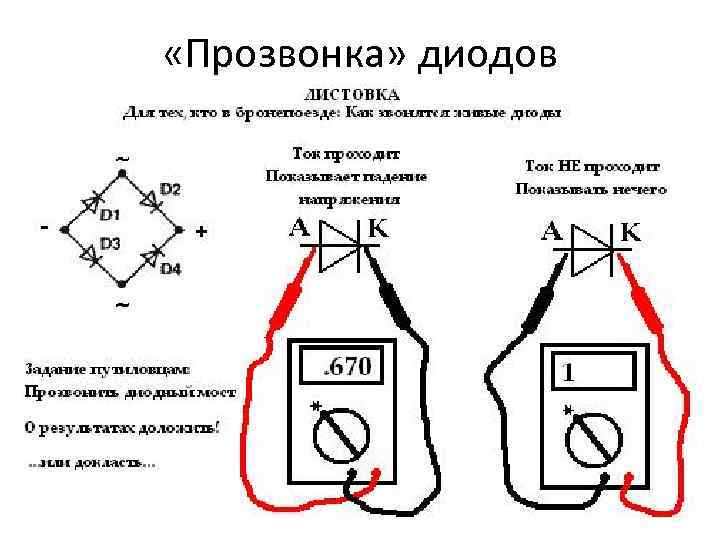

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. О проверке обычных диодов я уже рассказывал , но тему проверки диодных сборок как-то упустил из виду.

Как проверить кренку тестером – КАК ПРОВЕРИТЬ МИКРОСХЕМУ СТАБИЛИЗАТОР

Нежданно-негаданно решил умереть стабилизатор триногой, кренкой еще называют на приборке. В итоге получил завышенные показания приборов температура двигателя, уровень в баке. Как-то не хотелось рисковать с перегревом двигателя, или остаться с пустым баком на полпути где-то. Вчера работоспособность была успешно восстановлена. Виной длительного простоя было отсутствие необходимого стабилизатора в магазинах нашего города. Пришлось ждать, пока доставят заказ из интернет-магазина.

Стабилизатор напряжения

Понадобилось собрать входные стабилизирующие цепи по питанию для устройства на основе микроконтроллера PIC16F стабильно работающего при напряжении от 5 вольт. Это не сложно. Взял интегральную микросхему PJ и на её основе в соответствии со схемой из даташита сделал. Подал напряжение и на выходе получил 4,9 вольта. Достал коробушку с интегральными стабилизаторами и вознамерился перемерить все соответствующего достоинства. А чтобы вдруг не ошибиться даже соответствующую схемку выложил перед собой.

Никогда не пользовался тестером и не знаю как при помощи него проверить. Тут мне советы были и чайники сразу электрические.

Это стабилизатор напряжения. Лечить заменой. Превышение напряжения питания.
