Как проверить мегаомметр. Проверка изоляции кабеля мегаомметром: пошаговое руководство

Как правильно проверить изоляцию кабеля мегаомметром. Какие меры безопасности необходимо соблюдать при работе с прибором. Каковы допустимые значения сопротивления изоляции для разных типов кабелей.

Что такое мегаомметр и для чего он нужен

Мегаомметр — это специальный измерительный прибор, предназначенный для измерения больших значений электрического сопротивления, в частности, сопротивления изоляции кабелей и электрооборудования. Его основная задача — проверка качества и целостности изоляции.

Мегаомметр позволяет:

• Выявить повреждения и дефекты изоляции на ранних стадиях
• Предотвратить короткие замыкания и пожары из-за пробоя изоляции
• Оценить общее состояние изоляции и необходимость ее замены
• Провести приемо-сдаточные испытания новых кабельных линий

Регулярные проверки изоляции мегаомметром — важная часть технического обслуживания электрооборудования и залог его надежной и безопасной работы.

Виды мегаомметров

Существует два основных типа мегаомметров:

1. Электромеханические (аналоговые) мегаомметры

Это приборы старого образца с механическим генератором напряжения, который нужно вращать вручную. Их преимущества:

• Не требуют элементов питания
• Надежны и долговечны
• Просты в использовании

Недостатки:

• Большие габариты и вес
• Необходимость постоянно вращать ручку при измерениях
• Меньшая точность по сравнению с цифровыми моделями

2. Электронные (цифровые) мегаомметры

Современные приборы с электронным генератором напряжения и цифровым дисплеем. Их достоинства:

• Компактные размеры и небольшой вес
• Высокая точность измерений
• Автоматическое проведение измерений
• Расширенный функционал (память, интерфейсы и т.д.)

Недостатки:

• Требуют элементов питания или подключения к сети
• Более высокая стоимость
• Чувствительность к внешним воздействиям

Подготовка к измерениям

Перед началом работы с мегаомметром необходимо выполнить следующие подготовительные действия:

1. Внимательно изучить инструкцию по эксплуатации прибора
2. Проверить исправность мегаомметра и измерительных проводов
3. Убедиться в отсутствии напряжения на проверяемом кабеле или оборудовании
4. Отключить от кабеля все потребители электроэнергии
5. Снять остаточный заряд с кабеля путем кратковременного замыкания жил на землю
6. Очистить и просушить концы кабеля
7. Надеть диэлектрические перчатки

Только после выполнения всех подготовительных мероприятий можно приступать к измерениям.

Порядок проведения измерений

Измерение сопротивления изоляции кабеля мегаомметром выполняется в следующей последовательности:

1. Подключить измерительные провода к клеммам мегаомметра
2. Установить необходимое испытательное напряжение
3. Подсоединить один измерительный провод к жиле кабеля, второй — к заземлению
4. Включить мегаомметр и провести измерение в течение 60 секунд
5. Зафиксировать показания прибора
6. Выключить мегаомметр и разрядить кабель
7. Повторить измерения для всех жил кабеля

При использовании электромеханического мегаомметра необходимо равномерно вращать ручку генератора со скоростью 120 об/мин.

Какое напряжение выбрать для измерений

Выбор испытательного напряжения зависит от номинального напряжения проверяемого кабеля:

• До 100 В — испытательное напряжение 100-250 В
• 100-250 В — испытательное напряжение 250-500 В
• 250-660 В — испытательное напряжение 1000 В
• 660-1000 В — испытательное напряжение 2500 В
• Свыше 1000 В — испытательное напряжение 5000 В

Для бытовых электропроводок достаточно использовать напряжение 500 В. Для силовых кабелей применяются более высокие напряжения.

Допустимые значения сопротивления изоляции

Минимально допустимые значения сопротивления изоляции для разных типов кабелей:

• Силовые кабели до 1 кВ — не менее 0,5 МОм
• Силовые кабели 6-10 кВ — не менее 50 МОм
• Контрольные кабели — не менее 0,5 МОм
• Осветительные сети — не менее 0,5 МОм
• Электродвигатели до 1 кВ — не менее 0,5 МОм

Чем выше сопротивление изоляции, тем лучше ее состояние. Значения менее указанных говорят о повреждении или старении изоляции.

Меры безопасности при работе с мегаомметром

При проведении измерений мегаомметром необходимо соблюдать следующие меры безопасности:

• Работать только на обесточенном оборудовании
• Использовать диэлектрические перчатки и инструмент
• Не прикасаться к токоведущим частям во время измерений
• Снимать остаточный заряд после каждого измерения
• Не проводить измерения во влажных помещениях
• Не оставлять прибор без присмотра под напряжением
• При появлении дыма или запаха гари немедленно прекратить измерения

Строгое соблюдение правил безопасности позволит избежать поражения электрическим током при работе с мегаомметром.

Как часто нужно проверять изоляцию кабелей

Периодичность проверки изоляции кабелей мегаомметром зависит от условий эксплуатации:

• Для новых кабельных линий — перед вводом в эксплуатацию
• Для кабелей в нормальных условиях — не реже 1 раза в 3 года
• Для кабелей в агрессивной среде — не реже 1 раза в год
• При обнаружении дефектов — внеочередная проверка
• После ремонтных работ на кабельной линии

Регулярный контроль состояния изоляции позволяет своевременно выявлять ее повреждения и предотвращать аварийные ситуации.

Основные ошибки при измерениях мегаомметром

При проведении измерений мегаомметром часто допускаются следующие ошибки:

• Измерения на кабеле под напряжением
• Неправильный выбор испытательного напряжения
• Недостаточное время измерения (менее 60 секунд)
• Загрязненные или влажные концы кабеля
• Неплотный контакт измерительных проводов
• Влияние поверхностных токов утечки
• Неправильная интерпретация результатов

Чтобы получить достоверные результаты, необходимо строго соблюдать методику измерений и учитывать возможные источники погрешностей.

Заключение

Проверка изоляции кабелей мегаомметром — важная процедура, позволяющая своевременно выявлять дефекты и предотвращать аварийные ситуации. При правильном проведении измерений и соблюдении мер безопасности мегаомметр является надежным инструментом для контроля состояния электрооборудования.

Проверка изоляции кабеля мегаомметром

Автор: admin | 28.08.2016

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

• ⚡атмосферные условия
  Зимой изоляция может внезапно улучшиться, т.к. имеющаяся внутри влага попросту превратится в лед.
• ⚡процесс укладки кабеля
  Неосторожные движения при монтаже могут вызвать излом или повредить оболочку.
• ⚡физический износ с течением времени
• ⚡воздействие агрессивной среды
• ⚡завышенное напряжение при эксплуатации

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

• ⚡работать с прибором имеет право персонал с 3-й группой по электробезопасности
• ⚡при испытании удалите всех посторонних от испытуемого кабеля
• ⚡перед работой прибора внимательно осмотрите его корпус, провода и измерительные щупы. Они не должны иметь сколы, повреждения;
• ⚡проводить замеры изоляции кабеля рекомендуется при положительных температурах
• ⚡не прикасайтесь к проводам прибора при измерениях

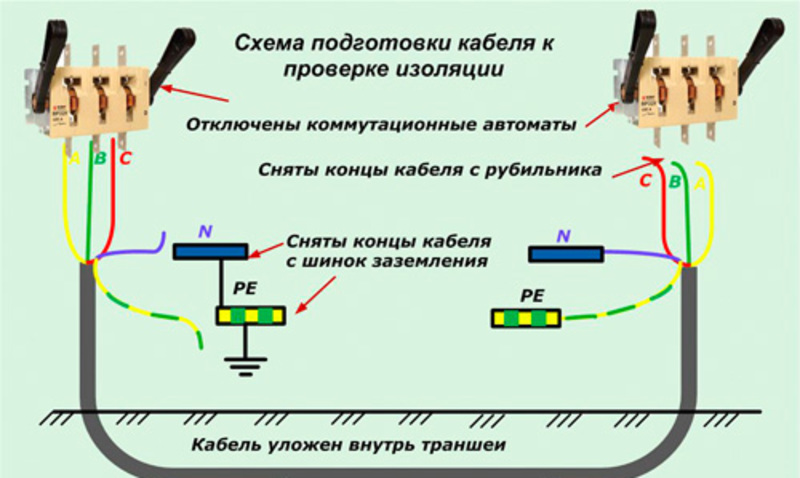

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

• ⚡проверяете отсутствие напряжения на жилах кабеля
• ⚡на длинных кабелях может быть наведенное или остаточное напряжение
  Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
• ⚡отсоединяете кабель от подключенного оборудования.
  Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля.
   Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

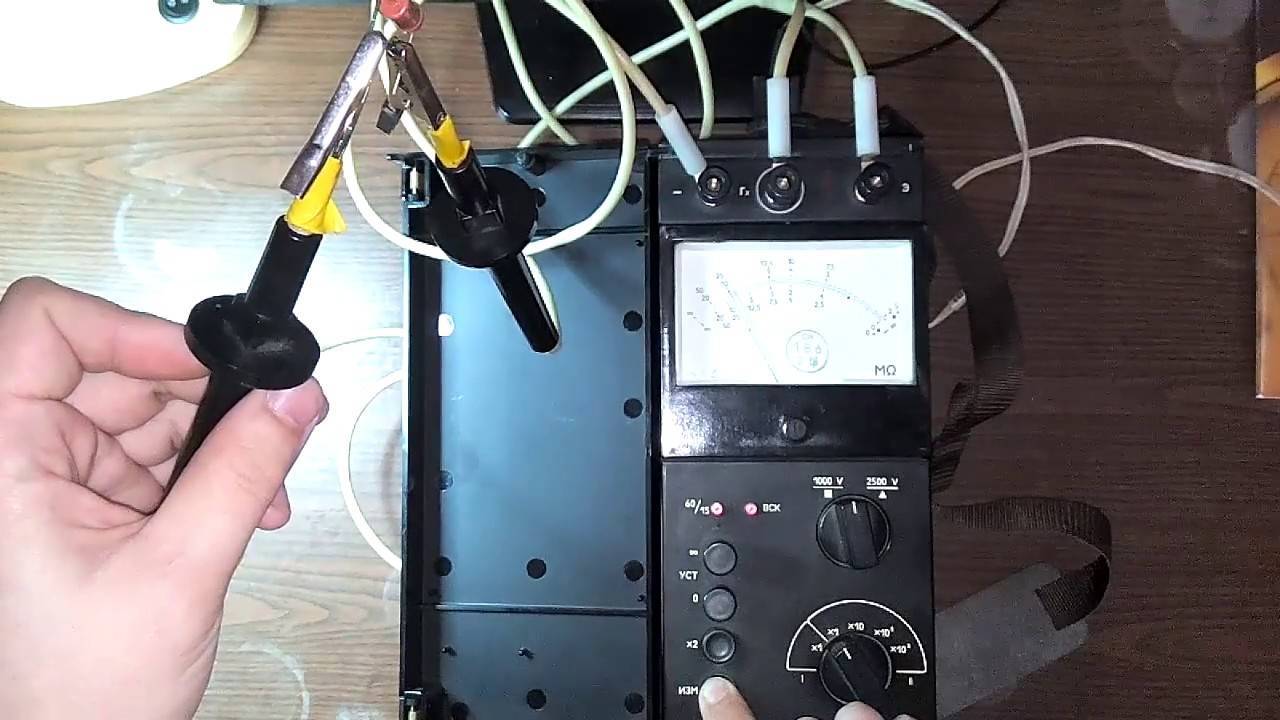

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

• ⚡подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
• ⚡вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
• ⚡замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

• ⚡на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
• ⚡Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
• ⚡После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

//youtu.be/jXYvBHUKvCo

Работа с мегаомметром М4100

//youtu.be/VThv9RXyEzY

1. первым делом проверяете отсутствие напряжения на кабеле
2. заземляете все жилы
3. прибор размещаете на ровную поверхность
4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром

//youtu.be/EmRvyKTQMOE



Как часто проводится проверка изоляции кабеля мегаометром?

1. Первый замер делается на заводе изготовителе
2. Перед монтажом на объекте
3. После монтажа перед подачей напряжения
4. В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

Советы по работе с мегаомметром:

• ⚡некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
• ⚡перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
• ⚡измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
• ⚡когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
• ⚡если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
• ⚡если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
• ⚡при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

//youtu.be/U9PRDXtX458

Как мегаомметром проверить состояние изоляции

От изоляции кабелей зависит надежность, безопасность и корректность работы электрических приборов, установок или линий. При этом надо учитывать, что со временем ее характеристики ухудшаются. Отсюда вывод: состояние изоляции нужно периодически контролировать. Для этого используются специальные приборы – мегаомметры.

Читайте также: Как пользоваться мегаомметром

Принцип проведения измерений

Мегаомметр позволяет измерить величину сопротивления изоляции. Для этого на его щупы подается напряжение и измеряется возникший электрический ток. Чтобы получить искомый результат, используется закон Ома:

где U – подаваемое на щупы напряжение,

I – измеренная сила тока.

Конструктивные особенности мегаомметров

Существуют разные модели мегаомметров, но все они включают в себя высоковольтный источник постоянного напряжения (генератор) и амперметр. Генератор выдает откалиброванное напряжение, величина которого выставляется заранее. По этой причине измерительную шкалу прибора можно сразу проградуировать в единицах измерения сопротивления, а не силы тока.

Виды мегаомметров

Можно выделить два основных вида приборов:

1. Мегаомметры, укомплектованные механическим генератором. Это приборы старого образца, в которых в качестве источника напряжения используются динамо-машины. Их нужно приводить в действие вручную с частотой примерно 2 об/сек. Они достаточно габаритные и тяжелые, но при этом не нуждаются в источнике питания. Такие приборы удобны своей автономностью.

Так выглядит мегаомметр с механическим генератором

2. Мегаомметры, укомплектованные электронным преобразователем. Это приборы нового поколения. В них источник постоянного напряжения работает от встроенных аккумуляторов или блока питания. Такие устройства компактные и легкие, но их работоспособность зависит от источника питания.

Так выглядит электронный мегаомметр

Меры безопасности при использовании мегаомметра

Мегаомметр подает на испытуемый образец высокое напряжение, поэтому при его использовании нужно соблюдать следующие меры безопасности:

• Применять только те провода и щупы, которые предназначены для проведения измерений этим прибором.
• Использовать мегаомметр, измерительные провода, щупы и зажимы без механических повреждений.
• Обесточивать испытуемый образец.
• Использовать переносное заземление. С его помощью снимается остаточный заряд с тестируемого объекта и устраняется опасность поражения током.
• Применять диэлектрические перчатки.

Читайте также: Какие изолирующие электрозащитные средства используются в электроустановках?

Подготовка к проведению измерений

Подготовка к проведению измерений заключается в подключении щупов к мегаомметру. Чаще всего используются два из них. Они подключаются к гнездам «Л» (линия) и «З» (земля) прибора. В некоторых моделях они обозначаются «R+» и «R-». Третий щуп используется для проверки протяженных линий, на изоляции которых могут быть поверхностные токи, или для тестирования кабелей в экранирующей оплетке. Он комплектуется двумя наконечниками. Один подключается в гнездо «Э» (экран), второй – в гнездо «Л» («R+»).

Каким должно быть значение напряжения и сопротивления изоляции

Подаваемое на исследуемый объект напряжение и сопротивление изоляции должны соответствовать следующим значениям:

Проведение измерений

С помощью мегаомметра могут проводиться измерения двух видов. Главный принцип, который при этом используется, следующий: должно быть проверено качество изоляции каждого из проводов, входящих в состав кабеля.

Проверка замыкания на землю (пробой на землю)

Мы рассмотрим ее на примере высоковольтного силового кабеля. Для начала его необходимо обесточить. Затем к двум его жилам, которые не будут участвовать в тестировании, подключить переносное заземление. Один измерительный провод мегаомметра подключить к заземляющей шине электрощита, а второй – к тестируемой жиле. После этого подать напряжение на выводы мегаомметра и замерить сопротивление. Таким же образом проверить оставшиеся две жилы.

Так выполняется проверка кабеля на пробой на землю

Читайте также: Короткое замыкание: что это и как его предотвратить

Проверка взаимной изолированности жил кабеля

Проверку на вероятность короткого замыкания жил кабеля мы рассмотрим на примере низковольтного силового кабеля. Сначала, как и в предыдущем случае, необходимо его обесточить. Если линия протяженная, то после каждого измерения нужно коснуться переносным заземлением кончика каждого из проверенных проводов.

Для оценки состояния изоляции требуется подключить один измерительный провод мегаомметра к заземляющей жиле кабеля (на рисунке она обозначена РЕ), авторой конец поочередно подключать к оставшимся, каждый раз выполняя измерение величины сопротивления.

Так проверяется состояние изоляции каждой из жил кабеля

После этого аналогичным образом поступить с нулевой жилой (N), подключив к ней один измерительный провод, а второй – поочередно ко всем оставшимся. Эти действия необходимо повторить для каждой жилы кабеля, перебрав все возможные сочетания.

Заключение

Приведенные выше приемы вполне можно использовать для проверки бытовых линий. Например, для оценки состояния изоляции проводов, подключенных к розетке, достаточно обесточить ее, затем один измерительный провод мегаомметра подключить к нолю розетки, второй – к фазе, после этого подать напряжение и выполнить замер. Если же к розетке подведено заземление, чтобы проверить все возможные сочетания, понадобится сделать три замера.

Электрическое испытательное оборудование | электростанция для подключения

Испытание арматуры с помощью Baker DX и блока питания PP85

Блок питания Baker PP85 предназначен для испытания якорей больших двигателей. В сочетании с анализатором Baker DX и пробником для испытания якоря ATF5000 можно легко и эффективно проводить испытания якоря на перенапряжение. Узнайте, как в этом видео.

Испытание арматуры с помощью Baker DX и блока питания PP85

Статический анализатор двигателя Baker AWA-IV: испытание якоря

Используя принадлежности для испытаний ZTX и ATF5000, AWA-IV делает испытания арматуры эффективными и простыми. Применив испытание на перенапряжение к каждому коллекторному стержню и сравнив реакцию с эталонным стержнем (обычно с первым проверяемым стержнем), AWA-IV выявит любые катушки, которые могут иметь слабые места в изоляции или другие проблемы.

Статический анализатор двигателя Baker AWA-IV: испытание якоря

Анализатор статического двигателя Baker AWA-IV: данные и отчетность

Автоматический анализатор электродвигателей Baker AWA-IV предоставляет всесторонние результаты, характеризующие состояние двигателя, генератора или обмотки. В этом видеоролике рассматриваются отчетные данные, объясняется, что вы увидите после выполнения тестов, и как создать файл отчета.

Статический анализатор двигателя Baker AWA-IV: данные и отчетность

Статический анализатор электродвигателей Baker AWA-IV: обзор оборудования

Статический анализатор электродвигателей Baker AWA-IV включает средства автоматизации, которые упрощают и воспроизводят испытания двигателей, генераторов и катушек. В этом видео наш инженер по приложениям знакомит нас с внешними аппаратными функциями AWA-IV.

Статический анализатор электродвигателей Baker AWA-IV: обзор оборудования

Статический анализатор электродвигателей Baker AWA-IV: испытания постоянным током высокого напряжения

Испытания постоянным током высокого напряжения проверяют старение изоляции и другие недостатки путем наблюдения за токами утечки. Механизм автоматизации Baker AWA-IV упрощает выполнение набора тестов с минимальным вмешательством. В этом видео показано, как это делается.

Статический анализатор электродвигателей Baker AWA-IV: испытания постоянным током высокого напряжения

Статический анализатор электродвигателей Baker DX: испытание на перенапряжение с частичным разрядом (PD)

Испытание на перенапряжение — это безопасное, неразрушающее, основанное на стандартах испытание, которое выявляет слабые места изоляции между витками и между витками. Добавление дополнительной функции частичного разряда в Baker DX обеспечивает дополнительную информацию о состоянии изоляции путем обнаружения и количественной оценки частичных электрических разрядов задолго до того, как при нормальной работе может возникнуть фактическое искрение.

Статический анализатор электродвигателей Baker DX: испытание на перенапряжение с частичным разрядом (PD)

Анализатор статического двигателя Baker DX: испытание арматуры

Статический анализатор электродвигателей Baker DX можно использовать для эффективного и быстрого испытания изоляции якоря двигателя. Используя аксессуар ZTX для тестирования катушек с низким импедансом и ручной датчик Кельвина ATF5000, специально разработанный для тестирования коммутаторов, наш инженер по применению показывает, как использовать Baker DX для проведения испытаний якоря на перенапряжение.

Анализатор статического двигателя Baker DX: испытание арматуры

Статический анализатор электродвигателей Baker DX: обзор оборудования

Наш инженер по применению знакомит вас с аппаратными функциями статического анализатора электродвигателей Baker DX.

Статический анализатор электродвигателей Baker DX: обзор оборудования

Статический анализатор двигателей Baker DX: испытания постоянного тока высоким напряжением

Помимо низковольтных испытаний, набор высоковольтных испытаний постоянным током Baker DX позволяет выявить признаки старения изоляции, анализируя такие параметры, как индекс поляризации и ток утечки. Это позволяет специалистам по техническому обслуживанию определить, приближается ли срок службы системы изоляции двигателя к концу, даже если двигатель может работать правильно в нормальных условиях эксплуатации. Подобная информация полезна для планирования и составления графиков технического обслуживания.

Статический анализатор двигателей Baker DX: испытания постоянного тока высоким напряжением

Пользовательский интерфейс Baker DX

Статический анализатор электродвигателей Baker DX — универсальный инструмент для оценки состояния изоляции и цепей двигателей, генераторов и катушек. В этом видео наш инженер по применению знакомит с пользовательским интерфейсом DX.

Пользовательский интерфейс Baker DX

Двойное заземление

Описание

Двойное заземление

HiPot и тестирование перенапряжения с помощью Baker DX и блока питания PP85

Узнайте, как использовать статический анализатор электродвигателей Baker DX с блоком питания Power Pack 85 для выполнения испытаний постоянного тока HiPot и импульсных испытаний трехфазного двигателя. Power Pack расширяет диапазон напряжения DX для тестирования больших двигателей и генераторов.

HiPot и тестирование перенапряжения с помощью Baker DX и блока питания PP85

Ручной портативный тестер бытовой техники PAT120, анимация

Ручной портативный тестер бытовой техники PAT120, анимация

MIT515, MIT525 и MIT1025 Введение и демонстрация

MIT515, MIT525 и MIT1025 Введение и демонстрация

Руководство пользователя серии Megger MFT1800

Руководство пользователя серии Megger MFT1800

турецких лир

Процедуры проверки сопротивления изоляции или проверки мегомметром с электрической схемой

byUnknown

5

В этой статье мы пройдем испытание мегомметром. Прежде всего, я хочу сказать, что и испытание сопротивления изоляции, и испытание мегомметром одинаковы.
Тестер мегомметра

• Тестер мегомметра представляет собой омметр высокого сопротивления со встроенным генератором



•  Оборудован тремя разъемами: клемма линии (L), клемма заземления (E) и клемма защиты (G)
• Сопротивление измеряется между клеммами линии и заземления
• Клемма «Guard» предназначена для особых ситуаций тестирования, когда одно сопротивление должно быть изолировано от другого.
• Генератор может быть ручным или работающим от сети для создания высокого постоянного напряжения, которое вызывает небольшой ток через и по поверхностям испытуемой изоляции
• Который измеряется омметром с индикаторной шкалой

Важность проверки сопротивления изоляции или проверки мегомметром

• Проверка изоляции проводится для проверки целостности изоляции между проводниками.
• Которые помогают найти проблемы короткого замыкания в цепи
• Он также служит лучшим индикатором состояния оборудования

Обязательно прочтите :> Обрыв цепи, короткое замыкание и замыкание на землю

Процедура проверки изоляции

• Проверьте мегомметр перед использованием, выдает ли он значение INFINITY , когда он не подключен, и НОЛЬ, когда две клеммы подключены соединены вместе, и ручка вращается.
• Чтобы выполнить тест, убедитесь, что кабель отключен от любых устройств (мегомметр обычно работает на тестере 500 В, 1000 В для тестирования более высокого напряжения).
