Почему возникает обрыв провода и как его обнаружить

Обрыв электрического провода может произойти по ряду причин:

• Механическое повреждение при ремонтных работах
• Естественный износ изоляции со временем
• Перегрузка электросети и перегрев проводки
• Повреждение грызунами
• Некачественный монтаж и соединение проводов

Первые признаки обрыва провода — отсутствие электричества в отдельных розетках или осветительных приборах при работающей остальной проводке. Чтобы точно локализовать место обрыва, необходимо провести диагностику с помощью специальных инструментов.

Какой мультиметр подойдет для поиска обрыва

Для обнаружения обрыва в проводке подойдет практически любой цифровой мультиметр среднего ценового диапазона. Основные требования:

• Наличие режима прозвонки со звуковым сигналом
• Возможность измерения сопротивления
• Защита от перегрузки по напряжению
• Хорошая изоляция щупов

Желательно выбирать модели известных производителей с хорошими отзывами. Для любительского использования вполне подойдут недорогие мультиметры начального уровня.

Пошаговая инструкция по поиску обрыва мультиметром

Чтобы правильно найти место обрыва провода с помощью мультиметра, следуйте этой инструкции:

1. Отключите электропитание на проверяемом участке цепи
2. Установите мультиметр в режим прозвонки или измерения сопротивления

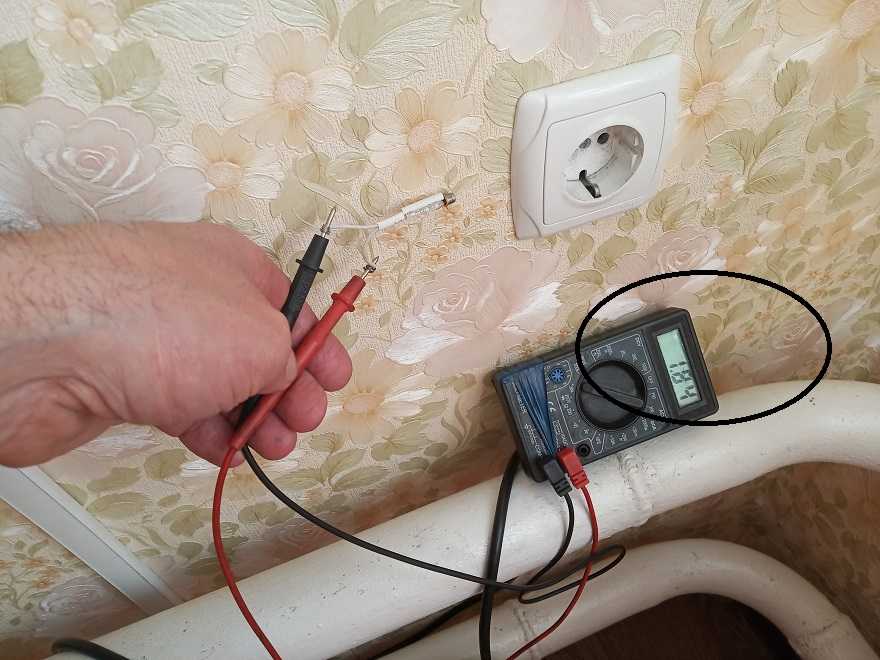

3. Подключите щупы прибора к началу и концу проверяемого провода
4. Если есть звуковой сигнал или показания близки к нулю — провод целый
5. Отсутствие сигнала или большое сопротивление говорит об обрыве
6. Последовательно проверяйте участки провода, сужая зону поиска
7. Место, где показания резко меняются, и будет точкой обрыва

Для многожильных кабелей проверяйте каждую жилу по отдельности. Не забывайте соблюдать технику безопасности при работе с проводкой.

Как правильно настроить мультиметр для поиска обрыва

Корректная настройка мультиметра — важный этап диагностики. Выполните следующие действия:

1. Переведите переключатель режимов в положение «прозвонка» (значок динамика)
2. Если такого режима нет, выберите измерение сопротивления (Ω)
3. Установите минимальный диапазон измерений (200 Ω)
4. Соедините щупы между собой — должен быть звуковой сигнал
5. Разведите щупы — сигнал должен пропасть, на экране «1»

Теперь мультиметр готов к поиску обрыва. Не забудьте вернуть настройки в исходное положение после завершения работы.

Интерпретация показаний мультиметра при проверке целостности провода

При проверке проводки мультиметром возможны следующие варианты показаний:

• Звуковой сигнал и сопротивление близкое к 0 — провод целый
• Нет сигнала, на экране «1» — в проводе есть обрыв
• Сопротивление 0,5-10 Ом — возможен плохой контакт
• Сопротивление более 1 МОм — полный обрыв цепи

Анализируя эти данные в разных точках проводки, можно точно локализовать место повреждения. При сомнениях повторите измерения несколько раз.

Меры предосторожности при поиске обрыва провода

Работа с электропроводкой требует соблюдения правил безопасности:

• Обязательно отключите напряжение перед началом работ
• Используйте инструменты с хорошей изоляцией
• Не прикасайтесь к оголенным проводам и клеммам
• Работайте в сухом помещении в диэлектрической обуви
• При сомнениях обратитесь к профессиональному электрику

Помните, что неправильное обращение с электричеством может привести к серьезным травмам и пожару. Безопасность превыше всего!

Альтернативные методы поиска обрыва провода

Кроме мультиметра, для обнаружения обрыва можно использовать:

• Специальные кабельные тестеры
• Тепловизоры для поиска мест нагрева
• Индукционные искатели скрытой проводки
• Токовые клещи для бесконтактной диагностики

Эти приборы могут быть эффективнее мультиметра в сложных случаях, но стоят дороже. Для бытового применения обычно достаточно обычного мультиметра.

Что делать после обнаружения обрыва провода

Обнаружив место обрыва, необходимо выполнить следующие действия:

1. Точно определить причину повреждения провода
2. Оценить возможность ремонта или необходимость замены
3. При возможности устранить обрыв путем скрутки и пайки
4. Надежно заизолировать место соединения
5. Проверить работоспособность восстановленного участка

В сложных случаях или при отсутствии опыта лучше обратиться к профессиональному электрику для качественного и безопасного ремонта проводки.

Как найти обрыв провода в стене

Бесперебойная подача электричества в дом или квартиру – залог комфортной жизни, безопасного использования и долговечности бытовой и компьютерной техники. Но иногда свет отключается, причем только в вашем жилье или даже в какой-то одной комнате. Если после перезапуска автомата проблема не исчезла, значит, где-то произошел разрыв, который необходимо устранить. Понять, как найти обрыв провода в стене, поможет наша статья.

Почему возникает проблема?

Принимая во внимание тот факт, что элементы системы, как правило, монтируются скрытым способом, сами по себе они обрываются редко. Больше, чем в 90% случаев целостность нарушается из-за неправильного монтажа сети (еще 5-7% приходятся на низкое качество самих проводов).  Перед тем как найти место обрыва провода, стоит разобраться, что конкретно могло привести к исчезновению контакта. Среди наиболее распространенных причин:

• недостаточно надежные клеммные соединения;
• непрочная или неправильная фиксация внутри распределительных коробок;
• залом проводника, который может проявиться через длительный промежуток времени после монтажа проводки.

Сложнее всего, естественно, найти скрытый обрыв провода, но бывают ситуации, когда есть четкая причинно-следственная связь между вашими действиями и отключением электричества. Например, так бывает после сверления стены без предварительной проверки расположения проводки. Еще один вариант – когда разрыв случается в результате износа элементов. Сначала возникают небольшие трещины, потом происходит утечка тока. Отметим, что алюминиевые провода, используемые раньше, гораздо больше подвержены такой проблеме.

Как найти повреждение проводки в стене: порядок действий

Первое, что нужно сделать, если отключился свет, – узнать, в каких конкретно помещениях нет электричества, и провести там поверхностный осмотр. Сигнализировать о рядом расположенном разрыве могут выгоревшие розетки и выключатели, неприятный запах. Дополнительно с помощью тестера нужно проверить работоспособность осветительной техники. При наличии повреждения электрофурнитуры действовать следует таким образом:

• узнать, к какому автомату подключена проблемная розетка и отключить подачу электричества по всем жилам;
• определить источник питания самого соединителя, переключая автомат и выясняя, есть фаза или нет;
• используя мультиметр, поочередно выполнить проверку прилегающих к розетке соединений, начиная от щитового кабеля;
• если распределительная коробка доступна для осмотра, обязательно нужно её вскрыть;
• очертить зону поражения – если перечисленные выше советы, как определить обрыв провода в стене, не сработали, следует поочередно проанализировать состояние скруток (в том числе разобранных) и клеммника, а также нерабочих проводов. При прямом соединении кабелей (без распаечной коробки) нужно мультиметром проверить каждый провод, подключенный к устройствам в начале и в конце проблемного участка;
• подтвердить наличие обрыва нулевого провода можно с помощью индикаторной отвертки – если она показывает, что нуля нет, значит, источник сбоя именно в этой жиле.

Как видите, без специальных приборов для поиска обрыва провода в стене вам не обойтись (хотя бы в доме должен быть мультитестер и индикаторная отвертка). Не меньшее значение имеет соблюдение правил безопасности, ведь даже отключенная от сети розетка или выключатель могут ударить током при определенных обстоятельствах.

Особенности поиска проблемного участка

Есть несколько моментов, которые стоит учесть, проводя поиск обрыва проводки:

1. На помощь при обнаружении неполадок между выключателем и коробкой придет однополюсный указатель напряжения, который покажет наличие или отсутствие фаз.
2. Перед проверкой стен не лишним будет убедиться в исправности осветительной техники в помещении.
3. Наиболее радикальный метод поиска – удаление со стен отделочных материалов в зоне поражения. После этого нужно оценить состояние штроб и кабелей.
4. В качестве нестандартного прибора, который можно применять для определения расположения проводки, может выступать металлоискатель (в том числе самодельный).

В случае если найти пробой в проводке своими силами никак не удается либо восстановить электроснабжение нужно максимально быстро, имеет смысл вызвать опытного электрика. Профессионалы располагают специализированными приборами, позволяющими обнаружить место поражения: тепловизоры, сигнализаторы Е-121 и детекторы MS. Кроме того, они знают принципы оборудования домашних сетей и логически могут предположить, где, скорее всего, возникла неполадка.

Все о прозвонке проводов, кабелей и различного электрооборудования

В этой статье мы вам расскажем как правильно прозванивать провода, кабели и различное электрооборудование.

Иногда случается так, что хотя все лампочки в помещении целы, внезапно гаснет свет в одной из комнат, или перестает работать какой-нибудь исправный с виду бытовой электроприбор, или начинает сбоить один из выключателей и т. д. Здесь то и приходится прибегать к процедуре так называемой «прозвонки», то есть необходимо как-то проверить целостность некоторых проводников.

Проводник мог повредиться во время ремонтных работ, место соединения могло перегореть от перегрузки в условиях некачественного монтажа, да мало ли по какой причине мог произойти обрыв жилы… Нередко в подобных случаях мы сталкиваемся с ситуацией, когда внутри распаячной коробки на стене обнаруживаем перепутанные не маркированные провода и скрутки, наотмашь замотанные изолентой.

Как быть, ведь необходимо проверить все жилы, выявить обрыв, устранить неисправность, а провода перепутаны? После — конечно промаркируем провода, чтобы путаницы впредь не возникло. Ответ есть: необходимо уметь определять, какой провод и куда идет. Итак, давайте заострим внимание непосредственно на прозвонке в самых обычных непрофессиональных обстоятельствах.

Провода, батарейка и лампочка

Некоторые электрики для выявления того, какой провод — куда идет, прибегают к хитростям, вроде батарейки и лампочки. Если проверяемых проводов всего два, и они идут к единственной розетке, то надобности в премудростях нет. А если розеток и проводов десяток? Здесь то и нужна умная прозвонка, которая поможет понять, какой провод — к какому выключателю или к какой розетке присоединен.

Процедура выполняется с предварительным отключением подачи электроэнергии на всю проводку помещения. Схема самодельного тестера целостности проводки состоит из последовательно соединенных: лампочки на 12 вольт, батареи (небольшого аккумулятора на 12 вольт) и соединительных проводов с зажимами «крокодилами» на концах.

Принцип работы импровизированного тестера показан на рисунке. Относительно номиналов батареи и лампочки возможны вариации, здесь мастера изобретают кто во что горазд. Делается все очень просто: первый крокодил присоединяют к одному концу прозваниваемого провода, другой — к другому его концу.

Цепь получается следующая: источник тока, присоединительный провод с крокодилом, проверяемый провод, присоединительный провод с крокодилом, лампочка, источник тока. Если лампочка загорелась — цепь цела, провод целый. Провода, целостность которых подтвердила прозвонка, маркируют.

Мультиметр

Менее хитрая и более технологичная прозвонка — мультиметром. Прибор переводится в режим измерения сопротивления на наименьший из диапазонов на шкале, после чего щупами проверяют величину сопротивления у попавшего под подозрение проводника.

Предварительно щупы замыкают друг о друга, при этом прибор должен показать нулевое сопротивление — контакт есть, при разведении щупов — сопротивление бесконечное — единица без нулей слева на дисплее.

Так и при проверке проводника: если сопротивление зашкаливает в область мегаомов (единица без нулей), значит в данном проводнике имеется разрыв. Если сопротивление стремится к нулю, или по крайней мере к величине, адекватной устройству проверяемой цепи, — значит проводник цел. Удобно когда мультиметр имеет звуковую индикацию (режим проверки диодов).

Проверка многожильных проводов, кабелей и различных обмоток

Если вы имеете дело с многожильным проводом или кабелем, и вам необходимо выявить, какой же проводник поврежден, то с одной стороны провода все его жилы разом присоедините к одному из щупов мультиметра, а с другой стороны — проверяйте по очереди сопротивление на каждом. Где сопротивление устремится в бесконечность (или окажется сильно больше остальных), — там и есть обрыв (или повреждение жилы).

Если вы проверяете длинный участок проводки, то во избежание использования удлиняющих проводов, опять же достаточно замкнуть с одной стороны два провода на проверяемом участке. Так вы с другой стороны прозвоните сразу два проводника (например, если проверяете двухжильный провод).

Если сопротивление устремится в бесконечность или окажется сильно больше нормального — значит в одном из проводов имеется повреждение. Обычно в таком случае приходится заменять весь двухжильный проводник. Аналогичным образом прозванивают обмотки трансформаторов и двигателей, а также тэны и прочее — где сопротивление зашкаливает (или сильно больше, чем у подобных цепей, расположенных рядом) — там обрыв или повреждение.

Ранее ЭлектроВести писали, что с 2025 года обзавестись зарядками для электрокаров должны будут все нежилые здания в стране. Предлагаемая мера должна повысить популярность электрического транспорта в стране. По мнению чиновников, это один из самых действенных способов замедлить климатические изменения.

По материалам: electrik.info.

Как найти оборванный провод в доме

Вам интересно, как найти оборванный провод в доме? Вы можете использовать эти советы, чтобы отследить провод. Первым шагом для отслеживания обрыва провода является определение его источника. Вы можете сделать это, проследив звук, который издает провод. Затем уложите провод обратно в направлении обрыва. Вы также можете использовать радио, чтобы найти конец провода.

Содержание

Как найти оборванный провод в доме

Чтобы проверить провод на предмет обрыва, вам понадобится мультиметр. Чтобы проверить, не поврежден ли провод, установите мультиметр на диапазон 200 Ом. Вы также можете проверить минимальное сопротивление с более низким диапазоном и максимальное значение с более высоким диапазоном. Если провод полностью подключен, он должен показать низкое значение.

Провода являются важной частью любой электрической цепи, поэтому важно знать, как найти оборванные провода. Провода могут порваться из-за старения или других факторов. В старых домах часто бывает больше проводов, которые легко повредить. Известно, что мыши и грызуны перегрызают провода, а плохо припаянные провода тоже могут сломаться.

Есть много инструментов, которые помогут вам найти оборванные провода в доме. Шпилька — хороший вариант. Детектор электрических проводов также может быть полезен. Детектор электрических проводов также может обнаруживать провода под напряжением.

Как найти оборванный провод в доме — Как проверить, не оборван ли провод?

Если у вас есть мультиметр, вы можете проверить сопротивление провода, чтобы узнать, не оборван ли он. Для этого установите диапазон сопротивления измерителя на 200 Ом. Нижний диапазон укажет минимальное сопротивление, а верхний диапазон покажет максимальное сопротивление. Чем выше сопротивление, тем больше вероятность обрыва провода.

Проволока может быть расплавлена, если она имеет эмалевое покрытие. Если это так, вы можете удалить его с помощью зажигалки и наждачной бумаги. Если провод скрученный, вы можете использовать изоленту, чтобы отделить его от провода заземления. Вы также можете обернуть провод в термоусадочную трубку, чтобы закрепить его.

Еще один способ проверить, оборван ли провод, — проследить его путь через стену с помощью искателя стержней или электрического детектора проводов. Вы также можете использовать мультиметр, чтобы отследить провод, если он запутался.

Как найти оборванный провод в доме — Как найти оборванный провод в стене?

В зависимости от того, где находится провод в стене, его можно отследить с помощью мультиметра или детектора электрических проводов. Эти устройства также могут помочь вам отследить спутанные провода. Мультиметры обычно излучают собственный сигнал при использовании, поэтому вы сможете отличить провод от окружающих.

Детектор проводов — это электронное устройство, которое может определять провода под напряжением и без него. Он работает, передавая сигнал через настенную систему на приемник, который улавливает сигнал. Как только приемник обнаруживает сигнал, он показывает расположение проводов. Чтобы правильно использовать проводной детектор, вам сначала нужно отключить автоматический выключатель в вашем доме.

Как отследить плохой электрический провод?

Если вы думаете, что обнаружили у себя дома оборванный электрический провод, вы можете предпринять несколько простых шагов, чтобы найти его. Сначала подключите электронный искатель гвоздиков к розетке и проведите приемником по стене. Устройство должно определить, находится ли провод под напряжением или нет, и подскажет, следует ли отключить питание или открыть стену. Вы также можете использовать мультиметр для проверки напряжения в неисправной цепи. Если вы заметили, что напряжение непостоянно или «I», вы нашли плохой провод.

Следующим шагом является проверка полярности. Черный провод должен быть подключен к латунной клемме розетки, а белый провод должен быть подключен к серебряной клемме. Если провода подключены наоборот, то полярность отключена. Вы также можете проверить розетки, чтобы убедиться, что они не обесцвечены и не имеют подпалин. Поврежденная проводка может стать причиной пожара или серьезного поражения электрическим током. Лучше всего проконсультироваться с лицензированным подрядчиком по электрике, чтобы проверить и исправить проводку.

Как найти провод в стене без электричества?

Если пропало электричество и вы не знаете, где находится провод, первое, что вы можете сделать, это отследить его с помощью искателя шпилек. Большинство этих устройств могут находить только деревянные шпильки, но некоторые из них предназначены для обнаружения проводов под напряжением. Вы также можете использовать мультиметр, чтобы определить место обрыва провода.

Однако отследить электропроводку за стенами может быть непросто. Вы должны принять меры предосторожности и ознакомиться с электрическими схемами вашего дома, прежде чем пытаться это сделать. Помимо искателя шипов, отличными инструментами являются детектор электрических проводов и видеокамера. Не забывайте надевать защитное снаряжение и следовать протоколам безопасности при использовании этих инструментов.

Перед тем, как отследить провод, убедитесь, что вы отключили питание в пораженной области. Далее следует проверить наличие физических признаков повреждения. Если вы заметили что-либо, вам следует подумать о замене провода или ремонте поврежденного участка.

Как найти короткое замыкание в доме?

Лучший способ определить местонахождение короткого замыкания в вашем доме — искать физические признаки. Это могут быть следы ожогов на проводах, расплавленный металл или мерцающие огни. Если вы заметили какой-либо из них, вы должны проверить это с помощью мультиметра. Сопротивление должно быть ниже, чем вы ожидаете увидеть. Если выше, то короткое замыкание.

Перед началом тестирования выключите все электроприборы и проверьте автоматические выключатели. Вы можете обнаружить сработавший автоматический выключатель, что укажет на короткое замыкание. Если вы обнаружите сработавший выключатель, вы можете сбросить его и посмотреть, решена ли проблема. Если это не так, короткое замыкание может быть в конкретном переключателе.

Короткое замыкание возникает при контакте горячих проводов с другими проводами в блоке предохранителей. Это приводит к протеканию избыточного тока по вновь установленному пути, что создает опасность возгорания. Короткое замыкание также может быть результатом перегрузок и неисправной проводки. Поэтому крайне важно обратиться к профессионалу для ремонта, если вы подозреваете, что в вашем доме произошло короткое замыкание.

Как проверить наличие напряжения в проводе с помощью отвертки?

С помощью отвертки можно проверить, находится ли провод в доме под напряжением. Для этого нужно снять крышку электрощитка, чтобы получить к нему доступ. Прежде чем продолжить, вы должны надеть перчатки и защитное снаряжение. Кроме того, носите длинные брюки и обувь, закрывающую большую часть стопы, так как работа с электричеством может быть опасной. Кроме того, вы должны убедиться, что отвертка имеет правильный размер и острый наконечник.

Если провод находится под напряжением, показания тестера будут между 230 В и 250 В. Если это не так, вам нужно использовать мультиметр. Кроме того, вам нужно будет отключить блок питания от потребительского блока. Эта процедура может быть небезопасной для вас, если вы не обучены работе с электрическими проводами.

Вы также можете использовать лампочку, чтобы проверить, находится ли провод под напряжением. Но обязательно делайте это на заведомо находящемся под напряжением проводе. Не прикасайтесь к проводам под напряжением мокрыми руками или ногами, если вы не уверены, что они заземлены. Человеческое тело является хорошим проводником электричества и может получить удар током от прикосновения к цепям под напряжением.

Как провести провод через стену?

Когда вы пытаетесь отследить оборванный провод, нужно помнить о нескольких вещах. Во-первых, убедитесь, что питание отключено. Вы можете сделать это, выключив все выключатели на электрощите вашего дома, а затем включив их по одному. Чтобы сделать это еще проще, вы можете использовать искатель шипов. Эти устройства работают, излучая слабое электрическое поле, которое может обнаруживать более плотные части стены, включая провода. Устройство также подаст звуковой сигнал, чтобы предупредить вас о местонахождении проводов.

Затем вы должны снять все плинтуса, а затем обрезать их до подходящего размера, чтобы они проходили через шпильки. Идеально подойдет широкая базовая планка, но можно использовать и узкую базовую планку. В любом случае, вам нужно оставить не менее 1-1/4 дюйма между краем шпилек и проволокой.

Сверление провода под напряжением

Если вы думаете о сверлении провода под напряжением, будьте осторожны и соблюдайте все меры безопасности. Провод под напряжением может нанести большой ущерб, если его просверлить. Он может сломаться и привести к пожару. Это также может помешать работе розетки. Может быть трудно сказать, находится ли провод под напряжением или нет. Это связано с тем, что провода обычно находятся за стеной. Вам нужно будет просверлить отверстие в стене, чтобы увидеть провод.

Во время сверления обязательно просверлите стену на той же высоте, что и провод. Используйте такое же давление, чтобы не разорвать стену. Кроме того, используйте сверло той же ширины, что и проволока, и захватите его снизу. Если вы случайно просверлите провод под напряжением, вас может ударить током. Вы также должны просверлить отверстия через шпильки и использовать ту же высоту, что и проволока.

Если вы работаете над электрическим проектом, рекомендуется попросить электрика проверить проводку перед началом любых работ. Как правило, провода, идущие вниз с чердака, являются проводами освещения. Если вы случайно просверлите провод питания, это сразу же причинит больше вреда. Если вы не электрик, лучше всего нанять профессионала, который выполнит проект за вас.

Обнаружение проводов за гипсокартоном

Перед прокладкой электропроводки за гипсокартоном вы должны найти время, чтобы найти ее расположение. Есть несколько способов сделать это, в том числе с помощью искателя шипов. Магнитные искатели стержней обнаруживают металлические гвозди в стенных стержнях, а электронные искатели стержней создают крошечное электрическое поле, которое обнаруживает более плотные участки в стене. При обнаружении шпильки световой или звуковой индикатор сообщит вам об этом.

Будьте осторожны при сверлении отверстий в стене. Как правило, провода под напряжением и электропроводка скрыты за гипсокартоном, и попадание в любой из них может привести к огромным повреждениям. Это также может привести к поражению электрическим током или затоплению дома. Чтобы избежать возможных несчастных случаев, важно принять дополнительные меры предосторожности и обратиться за помощью к профессионалу.

Использование детектора электрических проводов — эффективный способ найти электрические провода за гипсокартоном. Он также может обнаруживать проводку в бетонных стенах. Всегда не забывайте выключать автоматический выключатель перед использованием детектора электрических проводов. Независимо от того, используете ли вы детектор электрических проводов или искатель гвоздей, важно соблюдать безопасное расстояние между устройством и гипсокартоном.

Другим вариантом является использование искателя шпилек и детектора электрических проводов для отслеживания электрических проводов. Эти инструменты скажут вам, находится ли провод под напряжением или нет. Другие инструменты, которые могут быть полезны, включают детекторы напряжения и тестеры неоновых цепей. Кроме того, мультиметры позволяют отслеживать спутанные провода.

Как найти обрыв провода

Провода являются основой любой электрической цепи, но со временем они могут изнашиваться, повреждаться и ломаться. Это делает схему бесполезной, а иногда и опасной. Стандартный мультиметр может функционировать как локатор обрыва провода, проводя проверку целостности электрической цепи.

При обращении с электрическими компонентами всегда проверяйте, чтобы устройства были выключены прежде всего. Никогда не работайте рядом с водой (также стоит носить защитную одежду, например, перчатки).

Подземные провода обычно прячут, чтобы защитить их от повреждения. Подземная проводка может быть повреждена при рытье нового забора, посадке дерева, садоводстве или даже просто из-за активности домашних и других животных.

Обнаружение места обрыва проводки не является точной наукой, но есть новые доступные инструменты, которые помогут вам сузить область поиска, прежде чем вы перекопаете огромные участки вашего двора.

Каковы причины обрыва проводов?

С течением времени провода могут подвергаться износу или другим проблемам, таким как сухая гниль, повреждение грызунами и ослабление точек соединения, что может привести к обрыву провода или короткому замыканию. Старые дома особенно уязвимы из-за износа от возраста и грызунов; новые дома, как правило, живут намного лучше в этом отношении из-за достижений в области технологий.

Иногда при проблемах с проводкой из нее тоже идет дым или искры. Искры могут возникать по нескольким причинам; во-первых, провода перегорели из-за неправильного выбора проводов и кабелей.

Признаки обрыва кабеля

В случае потери питания можно обнаружить проблему с электричеством, выполнив поиск отключения. Это может произойти, например, когда в розетках в одной области нет напряжения, а во всех других областях есть электричество. Другим признаком может быть то, что свет не работает в другой комнате, но свет в другом месте все еще работает правильно.

Иногда, когда возникают проблемы с проводкой, из проводов также может идти дым или искры. Причиной этого может быть обрезание кабеля или неправильный выбор проводов и кабелей.

Повреждения могут возникать на различных участках сети: подача питания может прерываться при подключении к месту соединения кабеля либо с розеткой, либо с выключателем. Также бывают случаи, когда повреждение может произойти в области между этими устройствами и коробкой или световым прибором.

Методы поиска обрыва провода:

1. Локатор подземных проводов

2. Мультиметр

Как найти обрыв провода с помощью подземного локатора: Noyafa NF-826

Есть много разных видов проволочных детекторов, но они делают одно и то же. Локатор подземных проводов NF-826 способен обнаруживать сигнал электрического провода под землей.

Основная функция 826 — найти место короткого замыкания/обрыва кабеля.

«1. Найдите точку короткого замыкания, красные/черные зажимы соответственно зажмут линию короткого замыкания, отрегулируйте чувствительность до соответствующего размера, приемник будет звонить до точки короткого замыкания, и приемник не будет звонить после точка короткого замыкания.

2. Найдите точку останова, закрепите целевую линию красным зажимом, соедините черный зажим со всеми оставшимися линиями, а затем подключите заземляющий стержень к земле (требуется хорошее заземление), приемник будет звучать до точки останова, и приемник не будет звучать после точки останова

Используйте это, чтобы найти точки короткого замыкания и обрыва в кабеле.

Проводка в точке короткого замыкания: подключите две закороченные целевые линии к двум измерительным проводам передатчика соответственно; Проводка в точке разомкнутой цепи: подключите целевую линию разомкнутой цепи к красному щупу передатчика, а остальные оставшиеся кабели и черные щупы полностью подсоедините к земле. соединять.

После правильной проводки сначала установите мощность передатчика на третью передачу для передачи, установите приемник в автоматический режим и медленно двигайтесь по кабелю. При наличии сигнала он предварительно оценивается как место неисправности линии. В это время уменьшите уровень мощности передачи передатчика, установите ручной режим приемника и выберите соответствующую чувствительность приема, чтобы точно определить местонахождение части обнаружения.

Как определить обрыв провода с помощью мультиметра

Чтобы обнаружить оборванный провод, лучше всего протестировать все устройство. Для этого используйте цифровой мультиметр. Мультиметры — это портативные устройства, которые измеряют напряжение, силу тока, емкость и сопротивление.

Сначала отключите устройство от источника питания. В отличие от других тестеров цепей, мультиметр обеспечивает достаточное количество электроэнергии, необходимой для завершения теста. Затем включите мультиметр и выберите режим непрерывности.
