Как проверить провод на обрыв и короткое замыкание: полное руководство

Как правильно проверить провод на обрыв и короткое замыкание. Какие инструменты понадобятся для тестирования проводов. Пошаговая инструкция по прозвонке кабелей мультиметром. Альтернативные способы проверки проводов без специальных приборов.

Какие инструменты нужны для проверки проводов

Для полноценной проверки проводов и кабелей понадобятся следующие инструменты:

• Мультиметр (тестер) — основной прибор для измерений
• Индикаторная отвертка — для быстрой проверки наличия напряжения
• Пробник-прозвонка — для проверки целостности цепи
• Изолента — для изоляции оголенных участков
• Бокорезы или кусачки — для зачистки изоляции
• Отвертки — для подключения/отключения проводов

Главным инструментом является мультиметр. С его помощью можно провести все основные тесты. Остальные приборы опциональны, но могут упростить процесс проверки.

Основные виды неисправностей проводов

При проверке проводов и кабелей чаще всего выявляются следующие проблемы:

• Обрыв провода — нарушение целостности жилы
• Короткое замыкание — соединение разных проводников между собой
• Утечка тока — частичное повреждение изоляции
• Высокое сопротивление — окисление или плохой контакт

Рассмотрим подробнее, как проверить провод на каждый из этих дефектов.

Как проверить провод на обрыв мультиметром

Проверка провода на обрыв с помощью мультиметра выполняется в следующей последовательности:

1. Отключите провод от источника питания.
2. Переведите мультиметр в режим проверки целостности цепи (прозвонки).
3. Подключите щупы к противоположным концам провода.
4. Если цепь целая, мультиметр подаст звуковой сигнал.
5. Отсутствие сигнала указывает на обрыв провода.

При проверке многожильного кабеля нужно прозвонить каждую жилу отдельно. Можно также измерить сопротивление провода — значение более 1-2 Ом на метр длины говорит о возможном повреждении.

Проверка провода на короткое замыкание

Для выявления короткого замыкания между жилами кабеля:

1. Отключите кабель от питания.
2. Переведите мультиметр в режим измерения сопротивления.
3. Подключите щупы к разным проводникам.
4. Сопротивление должно быть бесконечным (OL на дисплее).
5. Низкое сопротивление указывает на короткое замыкание.

Проверьте таким образом все возможные пары проводников в кабеле. При коротком замыкании нужно найти и устранить место контакта разных жил.

Как проверить изоляцию провода

Для тестирования качества изоляции кабеля:

1. Отключите провод от цепи.
2. Переведите мультиметр в режим измерения мегаом.
3. Подключите один щуп к жиле, второй — к внешней оболочке кабеля.
4. Сопротивление должно быть не менее 500 МОм.
5. Меньшие значения говорят о повреждении изоляции.

Утечка тока через поврежденную изоляцию может привести к поражению током или возгоранию. Такие кабели подлежат замене.

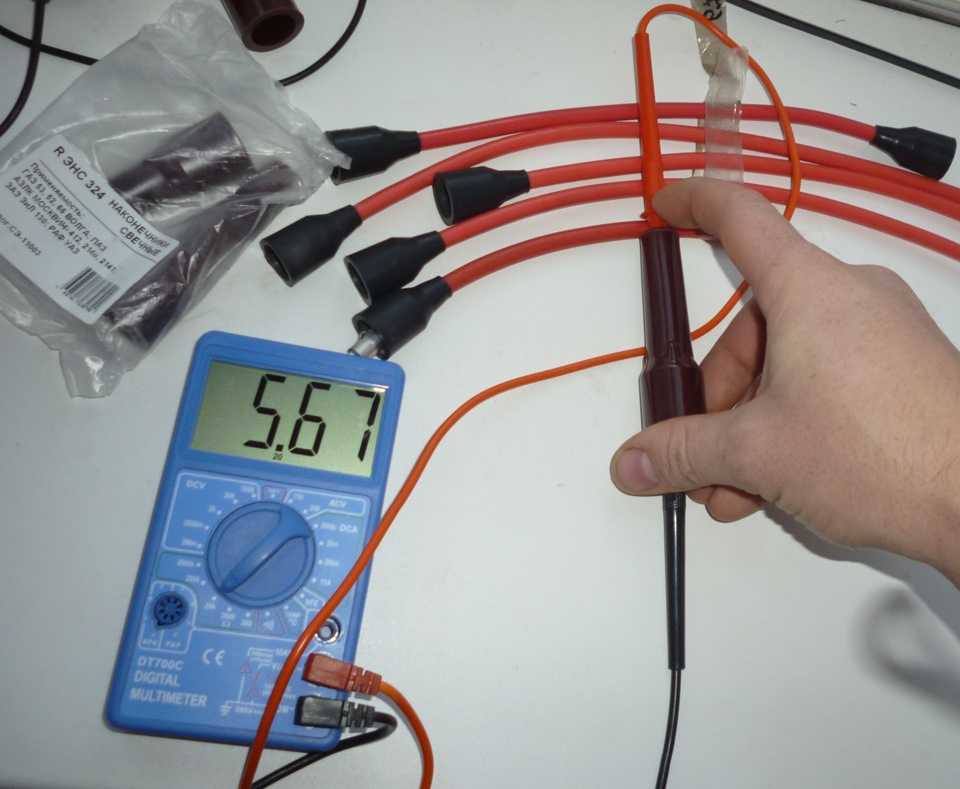

Проверка сопротивления провода

Измерение сопротивления позволяет выявить плохие контакты:

1. Отключите провод от питания.
2. Переведите мультиметр в режим измерения сопротивления.
3. Подключите щупы к концам провода.
4. Измерьте сопротивление, сравните с нормативным.
5. Завышенное сопротивление говорит о проблемах.

Нормальное сопротивление медного провода составляет около 0.0175 Ом/м. Значительно большие значения указывают на окисление, плохой контакт или повреждение жилы.

Альтернативные способы проверки проводов

При отсутствии мультиметра можно использовать другие методы:

• Прозвонка с помощью батарейки и лампочки
• Визуальный осмотр на наличие повреждений
• Проверка напряжения индикаторной отверткой
• Нагрев провода при пропускании тока

Однако такие способы менее точны и информативны по сравнению с измерениями мультиметром. Их можно применять для экспресс-диагностики.

Меры безопасности при проверке проводов

При тестировании электропроводки важно соблюдать технику безопасности:

• Отключите провода от источников питания
• Используйте изолированный инструмент
• Не касайтесь оголенных проводников
• Работайте в резиновых перчатках
• Не проводите измерения во влажных помещениях

Помните, что даже обесточенные провода могут нести остаточный заряд. Будьте предельно осторожны при работе с электричеством.

Как часто нужно проверять провода

Рекомендуемая периодичность проверки электропроводки:

• Раз в 2-3 года для домашней проводки
• Ежегодно для промышленных объектов
• После любых ремонтных работ
• При появлении признаков неисправности

Регулярная диагностика позволяет своевременно выявить и устранить дефекты проводки, обеспечив безопасность эксплуатации электрооборудования.

Основные причины повреждения проводов

Наиболее распространенные причины выхода из строя электропроводки:

• Механические повреждения
• Перегрев из-за перегрузки
• Старение изоляции
• Воздействие влаги
• Грызуны
• Некачественный монтаж

Зная возможные причины, можно принять меры для защиты проводки и продления срока ее службы.

Заключение

Регулярная проверка проводов и кабелей — важная часть обслуживания любой электросети. С помощью простого мультиметра можно выявить большинство неисправностей на ранней стадии. Это позволит избежать коротких замыканий, пожаров и других опасных ситуаций. При обнаружении дефектов рекомендуется обратиться к квалифицированному электрику для ремонта или замены поврежденных участков проводки.

Как проверить кабель интернета на целостность: прозвонка мультиметром и программы

Иногда случается так, что на компьютере пропадает домашний интернет. Это не всегда связано с неуплатой услуг, вирусами или проблемами с маршрутизатором. Бывают случаи, когда физически повреждается кабель интернета. Чаще всего в его роли выступает витая пара. В этом материале будет подробно разобрано, как проверить кабель интернета на целостность.

Содержание

• Отсутствует доступ в Интернет: что делать
• Использование ПО для проверки
• О подключении ПК к активной сети с помощью витой пары
• О силе размаха и форме сигнала витой пары
• Как проверить обрыв интернет-кабеля и целостность его изоляции в домашних условиях
• Тестер – отменный способ проверки
• Проверка с помощью стрелочного мультиметра
• Проверка при отсутствии тестеров
• Картофель и витые пары

Отсутствует доступ в Интернет: что делать

Если в определенный момент на экране персонального компьютера высвечивается уведомление, что кабельного интернета нет или он перестал работать, но при этом он оплачен и с роутером проблем нет, то, скорее всего, возникла такая проблема, как нарушение целостности интернет кабеля.

Нужно, в первую очередь, переподключить роутер к сети. Для этого вынимается вилка питания, выжидается пара десятков секунд и маршрутизатор снова включается в сеть. Если доступа к сети по-прежнему нет, качество соединения тут не причем и причина кроется в другом. Наиболее вероятно, что проблемы кроются в сетевой карте или испорченном кабеле. Если соединение вдруг пропало без пользовательского вмешательства, то это может быть связано с:

• Попавшими в ПК вирусами;
• Установкой и запусков непроверенных игр и приложений;
• Скачками напряжения.

Важно! Узнать это в Windows достаточно просто. Необходимо зайти в «Панель управления» и перейти в пункт «Сетевые подключения». Здесь можно выяснить, имеется ли подключение к сети или нет. Также можно провести диагностику ПК на корректность работы сетевой карты и обновления драйверов.

Работоспособность карты можно проверить с помощью последовательности следующих действий. Нужно перейти в меню «Пуск» и найти «Панель управления», а в ней «Диспетчер устройств». Последний также может быть найден через «Пуск». В диспетчере нужно найти раздел с сетевыми платами. Если напротив выбранной платы высвечивается тревожный значок, то дело в ней. Причиной ее неисправности может стать гроза и молния. Для проверки карты можно переставить ее в другой компьютер с предварительной установкой драйверов при условии, что компьютер рабочий.

Все это может не помочь. Тогда рекомендуется звонить на горячую линию своего провайдера. Быть может, проблема с отсутствием интернета связана со сбоями на его стороне. Если и это не решило проблемы с соединением, то, скорее всего, проблемы случились с кабелем интернета. Среди них:

• Разрыв проводов;
• Замыкание отдельных жил;
• Полный разрыв.

Важно! Кабель может располагаться на полу и рваться в местах стыка стен. Так или иначе, в этих случаях кабель интернета нужно ремонтировать. Совершить проверку кабеля на признак неисправностей можно и без специалистов, с помощью различных способов.

Использование ПО для проверки

Обзор и настройка модема D-Link Dir-320

Пользователи часто начинают поиск ПО в сети, но не понимают, что эти программы у них уже есть в качестве стандартных на ПК. Это не только диагностика ошибок сети, но и программа, отвечающая за иконку интернета. Если она обнаруживает его отсутствие, то картинка меняется на соответствующую. Это символизирует проблемы, связанные с обрывом или замыканием кабеля витой пары.

Ни одна программа не покажет, где именно повреждён кабель, но есть решения, обладающие большим функционалом, чем стандартные.

В пример можно привести хорошее программное решение под названием Network Traffic Monitor.  Оно полностью бесплатно и обладает широким функционалом, среди которого:

• Измерение скорости сети при неполадках и нестабильностях;
• Анализ скоростных изменений сети;
• Сохранение всех отчётов на жёстком диске;
• Произведение глубоких настроек;
• Возможность использования полезных сервисов;
• Много поддерживаемых языков.

Установка ПО не занимает и минуты. Все, что нужно сделать – запустить ехе файл и согласиться с инсталляцией. После этого программа установится и будет готова к работе. Network Traffic Monitor считается одной из лучших проверочных и диагностических программ. Об этом свидетельствуют и многочисленные отзывы пользователей.

О подключении ПК к активной сети с помощью витой пары

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Для осуществления качественной проверки интернет кабеля, необходимо понимать элементарную схему подключения витой пары персонального компьютера с другим устройством. Ознакомиться со схемой можно на картинке ниже.

Наибольший интерес представляет схема с изображенной схемой карты или хаба, к которому подключен ПК. Чаще всего он подключается через коннектор RJ-45. Каждая витая пара подключается к трансформатору симметрично. Это может означать, что в трансформаторе есть обмотка и ее середина. Внутри нее находится отвод, который, в свою очередь, соединен с общим проводником с помощью резистора и конденсатора. Это и обеспечивает отсутствие помех в кабеле и четкий, неизменяющийся сигнал. Еще одно преимущество такого трансформатора – защита кабелей от перепутывания и замыкания.

О силе размаха и форме сигнала витой пары

Вопрос, который волнует многих. Далее он будет расписан подробнее.

Проверка сетевого оборудования на работоспособность своими руками: роутер и модем

Первое, что нужно сделать – осциллограмма сигнала информации. После ее анализа можно сделать вывод о:

• Наличии в сети сигналов типа Rx и Tx одинаковой формы и размахом в 2 Вольта;
• Том, что одна пара передает сигнал, а другая принимает его;
• Том, что если какой-либо выпал из разъема, то сигнал прекратит передачу;
• Форма сигнала круглая;
• Сигнал имеет ограничения удаленности между различными его точками, которое не превышает 100 метров.

Важно! Размах в два Вольта не несет опасности для здоровья человека и для работы оборудования. Проверять кабель витой пары можно, не отключаясь от сети и не выключая оборудования так же, как и телефонный.

Как проверить обрыв интернет-кабеля и целостность его изоляции в домашних условиях

Если все способы с определением причины поломки провалились, то скорее всего кабель потерпел разрыв или замыкание. Чтобы найти проблемный участок не обязательно осматривать кабель по всей его длине, однако если он не большой, то это сделать можно. В случае если витая пара не оборвалась полностью, найти место разрыва внутри глазами невозможно. На помощь приходят приборы и народные средства для обнаружения разрывов и замыканий. Это и профессиональные тестеры, и простые мультиметры, и способы проверки с помощью подсоленной воды или картошки.

Тестер – отменный способ проверки

С помощью тестера лучше всего узнавать наличие разрывов кабеля. Перед началом проверки следует осмотреть кабель на всей его длине, а особенно уделить внимание качеству обжатия на вилке. Если обжим плохой, то возникнут проблемы с контактом некоторых проводов. Также они могут быть перехлестнутыми в фиксированном положении. Так они не замкнутся. Если поломку на первый взгляд обнаружить не удалось, то можно воспользоваться тестером, который обеспечит качественную проверку.

Важно! Современные тестеры обладают большим функционалом и удобны для использования благодаря дисплеям. Они позволяют прозвонить кабель и точно определить место разрыва и замыкания. Посоветовать можно модель Tester MicroScanner Pro.

Это один из самых популярных аппаратов на рынке, поскольку имеет много возможностей, среди которых:

• определение степени правильности разводки;
• определение места поломки;
• определение типа поломки;
• определение дистанции до места поломки;
• произведение трассировки провода.

Такой прибор хорош, но если под рукой есть мультиметр или обычный стрелочный тестер. Они помогут измерить сопротивление в цепи, напряжение и тип тока. Мультиметра вполне может хватит для анализа витой пары. Для начала анализа нужно включить режим сопротивления и свести концы кабеля в одну точку. Если это получилось, то дальнейшая проверка осуществляется в следующем порядке:

• проверка целостности всех жил кабеля по отдельности;
• тестирование каждого кабеля по цветам;
• проверка на замыкания с соседними жилами;

Часто бывает так, что свести концы воедино невозможно. Тогда коннектор или перерезается, или на одном его конце зачищаются жилы и соединяются между собой. После этого мультиметром прощупываются пары на другом конце.

Проверка с помощью стрелочного мультиметра

Это чуть ли не самый простой способ прозвона кабеля, поскольку такой прибор есть почти в каждом доме. Для проверки берут зеленую и оранжевую пары жилок. Порядок действий следующий:

• переключить прибор в поиск сопротивления;
• коснуться к оранжевым жилкам шупом;
• сопротивление должно установиться на отметке в несколько Ом;
• прикоснуться к зеленым жилкам и провести аналогичную проверку;
• прикоснуться к оранжевой и зеленой жилкам и получить значение сопротивления от 100 Ом и выше.

Если измерение прошло удачно и показало те же цифры, то это указывает на отличное состояние проводов. В случае, когда пары не прозваниваются, необходимо заменить их на неиспользуемые, например, коричневого или синего цвета.

Проверка при отсутствии тестеров

Мультиметра и тестера может не оказаться под рукой. В этом случае можно воспользоваться методикой ручной проверки. Для этого нужно отрезать от каждого конца кабеля куски длиной до 15 см. Далее следует удалить обмотку на 5 см. И оголить жилы на пару см.

После этого подготавливается емкость с водой, которая должна быть из стекла или пластмассы. В жидкость добавляется обычная поваренная соль весом в 1/4 веса воды и перемешивается до полного растворения. Жилки кабеля являются проводниками и их соприкосновения должны быть исключены.

Другую сторону отрезка кабеля необходимо подключить к источнику питания, имеющему напряжение более 3 Вольт. Может сгодиться и обычная батарейка, аккумулятор от смартфона и другие безопасные источники.

Подав напряжение, следует следить за проводами в воде. Минусовый проводник должен покрываться белыми пузырями, а плюсовой – желтовато-зелеными. Если все так, то витая пара в хорошем состоянии и никакого короткого замыкания не произошло. Если замыкание было, то пузырьки пойдут и с другой жилки.

Картофель и витые пары

Для этого способа понадобится картофель и подготовленная витая пара. Порядок действий следующий:

• Картофель разрезается на пополам;
• Кабеля по одному засовываются в него на один сантиметр;
• Дистанция между проводами – несколько миллиметров;
• Далее нужно проследить за реакцией. Если около провода с положительным знаком позеленело, а с отрицательным – пошла белая пена, то с кабелем все хорошо;

Важно! Вместо картошки для этого способа можно пользоваться и яблоком. Все эксперименты показали его эффективность, однако с яблоком это видно не так четко.

Теперь вопросов о том, как диагностировать поломку интернет-кабеля с помощью специальных программ и приборов, а так же тестеров, мультиметров и прочих народных способов нет. Без дополнительных онлайн инструкций каждый может проверить кабель Internet на работоспособность в случае внезапной потери сигнала передачи данных.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Как прозвонить провода и кабель? Альтернативные способы

Автор Alexey На чтение 5 мин Просмотров 4.5к. Опубликовано 12.03.2016 Обновлено 12.03.2016

Содержание

1. Проверка исправности изоляции
2. Прозвонка целостности проводника
3. Как прозвонить проводку между распределительными коробками
4. Альтернативные способы прозвонки
5. Прозвонка фаз

При проверке целостности кабельной продукции по одной из жил пропускают электрический ток, и в данную цепь включают омметр, лампочку или звуковое устройство, которое звенит при тестировании провода, поэтому данные испытания называют прозвонкой.

Цель прозвонки может быть двоякой – проверить исправность провода, или найти два конца одной жилы. Прозванивают цепи при помощи мультиметра или специальных приборов.

С данными задачами превосходно справляется даже самый простой и дешёвый мультиметр, ведь в данном случае погрешность измерений не играет никакой роли – ток либо течёт, либо нет, одно из двух. Поэтому в арсенале электрика всегда должен быть хотя бы простейший мультиметр, помимо проверки целостности кабелей им можно измерять напряжение, сопротивление изоляции и силу тока.

Но для единичной проверки можно соорудить прибор для прозвонки из подручных средств. Для начала нужно рассмотреть способы проверки кабелей.

Данное испытание проводят только с одного конца кабеля. Для этого зачищают проводники, включают мультиметр в режим измерения сопротивления, выбирают диапазон мегаом.

Не касаясь пальцами щупов, проверяют ими, нет ли пробоя между жилами.

Из-за емкости кабельных проводов на электронном дисплее вначале показания будут меняться, но в течение нескольких секунд емкость зарядится и на индикаторе должна высветиться единица в левой стороне экрана – это означает, что сопротивление настолько велико, что выходит за диапазон измерений.

Если же установится ноль, то это значит, что между жилами есть короткое замыкание. Бывает, что мультиметр показывает какое-то среднее значение. Если кабель новый, то он некачественный, и увлажнённая изоляция дает утечку, или же, может сказываться влияние электромагнитных помех.

В этом случае прибор переключают в более низкий диапазон – сотни килоом, и следят за показаниями – в случае электромагнитных наводок отображаемое на дисплее значение будет постоянно меняться, но если это неисправная изоляция, то показания будут стабильными.

Основные единицы измерения

Обязательно следует следить при проверке за руками – они не должны касаться щупов, чтобы не создавать погрешностей при измерениях. Часто таким способом можно проверить исправность проводки, находящейся во влажной стене, подключаясь к заведомо обесточенным и неподключённым к электроприборам проводам.

Прозвонка целостности проводника

В исправном кабеле каждая жила должна проводить электрический ток, и между ними не должно быть короткого замыкания.

Если кабель имеет маркированные провода, значит идентифицировать пары окончаний каждой жилы не нужно. В этом случае нет нужды подтягивать окончания кабеля в одно место, или тянуть провод от мультиметра к другому концу.

После проверки изоляции на пробой по описанному выше способу, достаточно будет зачистить и соединить в одну скрутку провода на одном конце кабеля, а на другом производить прозвонку.

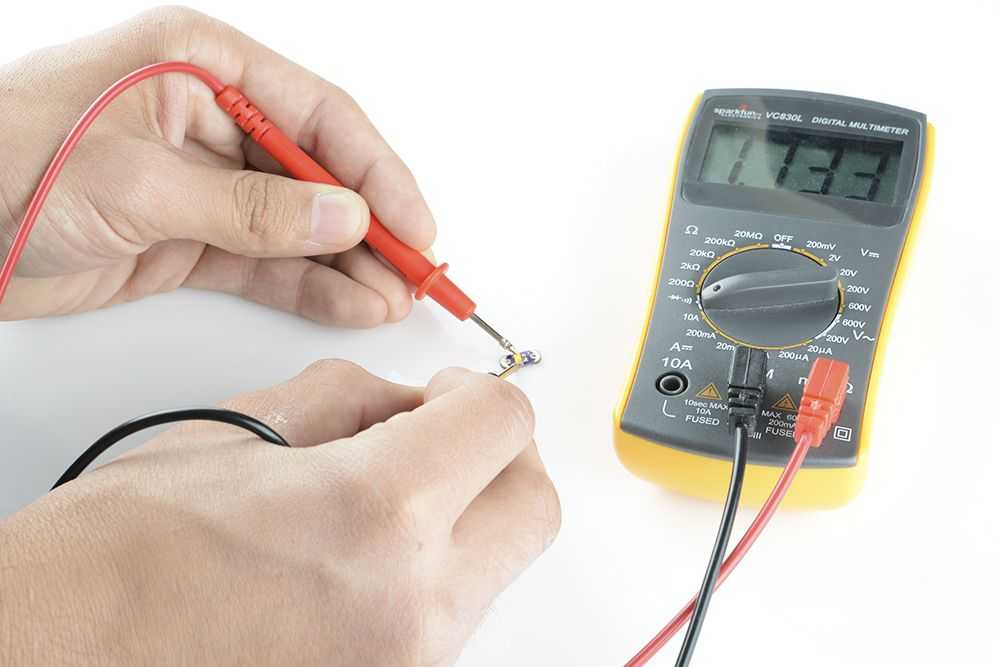

Мультиметр переключают в режим измерения сопротивления, устанавливают самый низший диапазон – как правило, это 200 Ом, или специальный значок динамика специально предназначенный для прозвонки.

Мультиметр в положении переключения динамика для прозвонки

Всегда перед прозвонкой проверяют сам мультиметр – для этого соединяют два щупа вместе – тестер должен зазвенеть и показать ноль, уже после этого можно проводить измерения.

Для проверки будет достаточно подсоединить один щуп к любому проводу, а другим поочерёдно пройтись по всем жилам – везде они должны прозваниваться, то есть прибор должен издавать звуковой сигнал, если в нём присутствует данная опция, или показывать сопротивление, близкое к нулю.

Некоторые длинные кабели могут обладать сопротивлением в несколько Ом – это нормально. Если прибор показывает единицу справа – значит где-то в тестируемом проводе обрыв.

Как прозвонить проводку между распределительными коробками

Очень часто требуется найти окончания одного проводника в хитросплетении одноцветных проводов в распределительных коробках. В этом случае не обойтись без дополнительного проводника, с длиной большей расстояния между двумя коробками.

Сначала прозванивают сам дополнительный провод, потом один его конец подсоединяют произвольно к одному выводу в распределительной коробке, а к другому окончанию дополнительного проводника подсоединяют один из щупов мультиметра. Электропроводка должна быть обесточена, все розетки должны быть свободными, а выключатели выключены.

Оставшимся щупом проверяют выводы в другой коробке – тот, на котором тестер зазвенит, или покажет ноль и будет единым проводом. Его окончания маркируют, и таким же способом идентифицируют окончания остальных жил. Дополнительный провод и сами щупы лучше снабдить зажимами «крокодил», таким способом цепляя их на тестируемую жилу, что позволит проводить прозвонку проводки самостоятельно.

зажим крокодил

Если одна из жил перебита, то её находят методом исключения, идентифицировав и проверив остальные провода. Таким же способом можно осуществить прозвонку и проверку автомобильной проводки, предварительно отключив аккумулятор.

Альтернативные способы прозвонки

Если тестер отсутствует, то его можно заменить, используя аккумулятор или батарейки и лампочку. В разрыв данной цепи включают испытуемый проводник, процедура ничем кардинально не отличается – при исправной жиле лампочка должна светиться.

Профессиональные электрики для прозвонки также используют специальные телефонные трубки, при этом они могут переговариваться, прозванивая разные окончания проводки.

альтернативные способы прозвонки при помощи : а) простой батарейки и лампочки, б) тоже но с заземлением, в) с трубкой телефона через батарею и заземление и г) через трансформатор на разные напряжения с вольтметром или мультиметром

С использованием трансформатора, на одном конце кабеля подключают к проводам выводы вторичной обмотки, имеющие разные напряжения, которые измеряют на проводах другого окончания, тем самым их идентифицируя.

Прозвонка фаз

Также с помощью вольтметра фазируют провода в параллельно подключённых кабелях – для этого на них подают трехфазное напряжение – включенный между одинаковыми фазами вольтметр будет показывать ноль.

Тех же результатов достигают, делая прозвонку фаз при помощи двух последовательно соединённых ламп 220В – они не перегорят при подключении между разными фазами, и не будут светиться при включении на одинаковые фазы.

Как проверить, не оборван ли провод с помощью мультиметра?

В этой статье обсуждается, как проверить, не оборван ли провод, с помощью мультиметра, и предоставляется полное руководство.

Один оборванный провод может отключить целый прибор, автомобиль или даже электрическую цепь вашего дома или офиса. Однако проверка на обрыв провода и выяснение проблемы может избавить вас от многих хлопот. К счастью, сегодня у нас есть мультиметры, которые очень помогают проверить, не оборван ли провод.

Использование мультиметра — это умение, и в этой статье вы узнаете, как им пользоваться для проверки оборванных проводов.  Убедитесь, что вы следуете всем деталям в этой статье и не упустите ни одного пункта.

Как проверить мультиметром, не оборван ли провод?

Для проверки оборванных проводов одного мультиметра недостаточно. Вам понадобятся некоторые другие инструменты, в том числе фонарик, а также гаечный ключ. В целях безопасности рекомендуется надеть резиновые перчатки, так как при проверке проводов вы будете подвергаться воздействию электрического тока.

Кроме этих нескольких инструментов, вам больше ничего не понадобится, так что можете идти, если они у вас есть.

1. Изучите основы, прежде чем приступать к работе

Знание основ так же важно, как и все остальное при проверке проводов на наличие обрывов. Необходимы базовые знания об электричестве и обо всем, что с ним связано.  Электрические провода  работают и как проводники, и как резисторы для тех, кто не знает.

Сопротивление в проводе полностью зависит от длины и толщины провода , и может различаться у разных типов проводов. Сопротивление толстого провода может быть меньше, чем сопротивление тонкого провода , поскольку более тонкие провода тонкого провода несут меньшее количество электронов для переноса электрического тока.

Как только вы освоите основы, вы можете перейти к тесту непрерывности.











Источник

2. Перед использованием мультиметра проверьте настройки.0019

Однако, прежде чем приступить к проверке непрерывности, вы можете проверить настройки мультиметра . Прежде всего, проверьте, установлено ли значение мультиметра на «Ом».  В большинстве мультиметров  шкала измерения – OL (без обратной связи) , но иногда устройство может потребовать  использования кнопки проверки целостности каждый раз, когда вы выполняете проверку целостности или проверяете наличие обрывов проводов.

Теперь, что касается проводов в мультиметре, как правило, все они имеют два провода красного и черного цвета соответственно;  эти провода также имеют конец шариковой ручки. Красный провод обычно относится к положительному проводу, а черный — к отрицательному.

Черный подключается к разъему COM , а красный — к разъему V.  Убедитесь, что оба провода надежно закреплены в соответствующих гнездах; в противном случае показания могут пойти не так.

3. Выполните проверку целостности цепи

Проверка целостности цепи может быть самой простой проверкой длинных проводов. Однако никогда не забывайте отключать источник питания провода перед выполнением теста , так как это может быть опасно для вас.

Теперь, когда вы выключили источник электроэнергии, возьмите мультиметр, потому что теперь начинается проверка. Для проверки непрерывности вам необходимо проверить сопротивление провода, мощность и напряжение во всем, включая переключатели, провода, электрические соединения, а также цепи.

Проверив сопротивление в проводах, вы сможете увидеть, поврежден ли он или ток может нормально проходить по нему.

4. Теперь проверьте наличие оборванных проводов

Для проверки оборванных проводов необходимо установить мультиметр на 200 Ом . Если вы проверите минимальное сопротивление , вы можете установить мультиметр на более низкий диапазон ; однако значение увеличивается только в том случае, если сопротивление, которое вам нужно проверить, составляет максимальное значение . Помните, что обнаружение сопротивления определяет непрерывность или повреждение какого-либо провода.

Теперь вам нужно подключить черный/минусовой провод мультиметра к одному концу провода, а красный/плюсовой – к другому концу . Если сопротивление больше нуля, провод в порядке ; однако провод оборван, если сопротивление равно нулю . Продолжайте тестировать провода, пока не найдете сломанный.

Как только вы нашли оборванный провод, почините его или почините, вот и все.

Что может быть причиной обрыва провода?

Как и любая другая вещь, провода со временем стареют и изнашиваются ; однако некоторые другие проблемы могут привести к их поломке или повреждению. Например, если у вас есть старый дом , провода более подвержены повреждениям и могут сгнить или разрушиться быстрее , чем провода в недавно построенном доме.

Другой причиной может быть грызунов или мышей, поедающих провода , что приводит к поломке. Наконец, если провода плохо или неплотно припаяны , велика вероятность их обрыва.

Как починить оборванный провод?

После того, как обрыв провода обнаружен, устранить проблему будет проще. Вам придется в большинстве случаев замените оборванный провод совершенно новым . Однако перед установкой нового провода проверьте его так же мультиметром . Иногда люди в конечном итоге заменяют сломанный провод другим поврежденным, что только увеличивает напряжение и общую нагрузку.

Если обрывы проводов незначительные, их можно зафиксировать с помощью муфт или сращиваний , или при необходимости можно использовать изоленту для покрытия или пайки . Помните, что существует несколько различных типов соединений проводов, и каждый из них используется в зависимости от типа провода, который необходимо закрепить.

Как предотвратить разрыв проводов?

С каждым электроприбором идут провода и кабели, но уберечь эти провода от разрыва может быть непростой задачей. Мы не можем остановить износ кабелей, но мы можем предотвратить их выход из строя  и прекращение работы всего устройства.

Постоянно менять провода непросто, это стоит больших денег и времени. Итак, вот несколько советов, которые могут помочь предотвратить поломку проводов и кабелей:

1. Старайтесь не сдавливать и не сгибать провода

Провода и кабели не должны быть зажаты где-то туго, в них должно быть достаточно места. Убедитесь, что они не сжаты под чем-то или за чем-то , так как давление может привести к их износу или поломке.

Когда провода остаются в согнутом положении в течение длительного времени, они становятся более склонными к повреждению  , чем те, которые хранятся прямо на открытом пространстве. Оставьте небольшой зазор для проводов, чтобы они не порвались  и сэкономить ваши деньги.

2. Аккуратно обращайтесь с проводами

Иногда люди склонны безрассудно пользоваться кабелями и проводами, что равносильно разрыву проводов своими руками. Тянуть, толкать и оказывать ненужное давление на провода — это не то, как вы должны их использовать. Будьте немного внимательнее и начните обращаться с кабелями более осторожно.  Этот совет относится практически ко всем видам проводов, будь то зарядный кабель или электрический провод; с каждым из этих проводов следует обращаться осторожно. Помните, что даже самые прочные провода, такие как шнуры питания, могут сломаться, если вы неправильно их используете.

3. Предотвратите изнашивание с помощью пружины

Возможно, вы не знаете этого трюка, но  использование пружин для намотки проводов может предотвратить их изнашивание и поломку.  Все просто: возьмите любую металлическую пружину (предпочтительнее выдвижная пружина от ручки) и накрутите ее на концы любого кабеля или провода. Этот сохранит гибкость провода, но также предотвратит возможность его поломки или износа.

Небольшое напоминание, что этот трюк сработает для нескольких проводов; вы не можете получить пружины из сотен ручек, чтобы покрыть кучу длинных кабелей. Вы можете использовать коммерческие кабельные протекторы для нескольких проводов.  Эти протекторы недороги и даже позволяют армировать сразу несколько кабелей.

4. Используйте изоленту для покрытия кабелей и проводов

Изолента — лучший вариант, если вы хотите заранее принять профилактические меры или не допустить полного разрыва уже изношенного провода. Провода лучше обмотать изолентой сразу после начала их использования. Однако, если вы еще этого не сделали, то самое время это сделать .

Убедитесь, что вы обернули ленту два-три раза вокруг провода , чтобы полностью покрыть все это, не оставляя пятен. Здесь также следует помнить, что изолента выглядит не очень красиво. Итак, если вы не хотите, чтобы новые провода и кабели выглядели странно, вы можете просто использовать изоленту, чтобы предотвратить дальнейшее повреждение!

Похожие материалы:

Как измерить и идентифицировать резистор с помощью мультиметра и цветовых кодов?

Как проверить правильность работы мультиметра? – 7 шагов

Как проверить, находится ли провод под напряжением или горячий без мультиметра?

Как определить линию и провод нагрузки? – 4 способа

Как определить нейтральный провод с помощью мультиметра?

Что произойдет, если поменять местами нейтральный и заземляющий провода?

Зачем использовать цифровой мультиметр?

D Цифровые мультиметры легче читаются и работают быстрее, чем аналоговые. Проведение измерений с помощью цифрового мультиметра более удобно, поскольку устройство отображает цифры на ЖК-экране или светодиодном экране, что облегчает чтение. Если  вы технический специалист, то это все, о чем вам нужно беспокоиться.

Источник

Однако, для лучшего понимания, позвольте мне объяснить немного больше. Цифровые мультиметры могут не только измерять, но и автоматически преобразовывать значения величины . В то время как в аналоговом мультиметре вам нужно будет читать шкалы и вручную вычислять окончательные значения, что может быть головной болью для большинства. Использование цифрового мультиметра позволит избежать возможных человеческих ошибок, а значит, результаты будут более точными.

Мало того, цифровой мультиметр способен измерять более высокие напряжения с большей точностью, поскольку его собственная точность обычно составляет от 1 до 10 M . вдобавок ко всему, функция автоматического выбора диапазона мультиметра чрезвычайно полезна, потому что иногда диапазон измерения неизвестен.

Наконец, если вы новичок, аналоговый мультиметр вам вообще не подойдет; впрочем, цифровой может пригодиться в любой момент. Аналоговые стали сказкой потому что 9Цифровые мультиметры 0007 проще в использовании и точнее, чем когда-либо , и люди предпочитают их аналоговым мультиметрам.

Завершение

Мы надеемся, что с помощью этой статьи вы сможете быстро найти оборванные провода с помощью цифрового мультиметра. Лучше найти и починить оборванные провода как можно скорее, потому что они не лечатся, и они могут вызвать другие серьезные проблемы и опасности. Кроме того, помните, что вы не можете починить все виды поврежденных проводов, поэтому вместо того, чтобы усугублять ситуацию, подумайте о том, чтобы нанять профессионала, который поможет вам с этим. Я надеюсь, что эта статья была полезна для вас, и вы нашли информацию, которую искали.

Аиша Ахмед

Аиша Ахмед закончила факультет английской литературы. Сейчас она работает учителем, а также домашним писателем. Кроме того, она также является домашним энтузиастом, который любит учиться и писать на различные темы по уходу за домом.

Как проверить наличие обрыва провода с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

1 акции

• Поделиться
• Твит

Проверка проводов на наличие обрывов обычно является одной из самых неприятных и опасных вещей, которые вы когда-либо делали. Это связано с тем, что всегда существует вероятность того, что вас ударит током, поэтому всегда важно принять все необходимые меры предосторожности еще до того, как вы начнете осмотр. Поэтому в этой статье вы ознакомитесь с подробным руководством по шагам, которые необходимо выполнить при проверке провода на наличие обрыва с помощью мультиметра.

Содержание:

1. Имейте при себе необходимые инструменты
2. Хорошее понимание основ
3. Проведите тест непрерывности
4. Убедитесь, что мультиметр настроен правильно
5. Проведите тест с помощью мультиметра
6. Заключение

В то время как вы, возможно, захотите нанять электрика, который кажется более квалифицированным и опытным в своей работе, вы могли просто неосторожно упаковать свои провода, что привело к их поломке. Поэтому вы всегда должны знать, что оборванный провод, не имеющий непрерывности, создает путь продолжения потока электроэнергии. Более того, то же самое относится и к автомобилю, если в нем есть оборванный провод, он может останавливать поток электрического тока каждый раз, когда провод отсоединяется от другого куска провода, к которому он прикреплен, что приводит к необратимому повреждению вашего автомобиля.

Поэтому вам следует проверить, в порядке ли ваши провода. Кроме того, тот факт, что вы купили их в хорошем состоянии, не гарантирует, что они не сломаются в будущем. Поэтому как проверить мультиметром на обрыв провода? Что ж, прочитайте эту статью, и вы узнаете о конкретных процедурах, которые вам необходимо выполнить.

Имейте при себе необходимые инструменты

Мультиметр необходим для проверки наличия обрыва провода. Кроме того, вам также потребуется гаечный ключ, фонарик, а также фонарик, где это необходимо. Таким образом, чтобы этот тест прошел успешно, вам нужны только эти удобные инструменты, и все готово.

Хорошее понимание основ

Прежде чем пытаться решить проблему, убедитесь, что у вас есть четкое представление о ней, а базовые знания об электричестве и обо всем, что с ним связано, очень важны. Кроме того, вы должны знать, что электрические провода являются резисторами, а также проводниками электричества. Поэтому удельное сопротивление провода обычно различно, а также зависит от типа провода по длине, а также от его толщины. Обычно мощность течет по проводам по мере движения электронов по ним, поэтому образование сопротивления происходит из-за столкновений с ионами в проводнике.

Проведите тест на непрерывность

Самый простой тест, который вы когда-либо могли выполнить, — это тест на непрерывность длинных проводов, но перед выполнением теста убедитесь, что вы отключили источник питания провода. Это в основном из соображений вашей безопасности, поэтому вы должны пропустить этот важный шаг. Следовательно, с помощью мультиметра проверьте мощность, сопротивление, а также напряжение в проводах, переключателях, цепях и электрических соединениях. Кроме того, используйте мультиметр для определения сопротивления провода. Благодаря этому вы сможете определить, есть ли проблема с проводом или он работает нормально, следовательно, полный поток энергии по вашим проводам.

Убедитесь, что мультиметр настроен правильно.

Убедитесь, что параметры мультиметра указаны в омах. Максимальная шкала измерения мультиметра — это разомкнутая петля (OL), и в этой конкретной точке он измеряет сопротивление воздуха между двумя выводами. Однако некоторые мультиметры могут потребовать, чтобы вы всегда набирали кнопку непрерывности.

Кроме того, некоторые мультиметры обычно имеют два провода, каждый с концом шариковой ручки, где черный обозначает отрицательный, а красный — положительный провод. Поэтому подключите провод пробника к мультиметру, вставив черный щуп в гнездо COM, а красный щуп в гнездо v, и убедитесь, что они правильно закреплены.

Проведите проверку с помощью мультиметра

Перед прогонкой текста на проводах убедитесь, что мультиметр настроен на 200 Ом. Тем не менее, вы должны знать, что установленный вами диапазон, скорее всего, будет определять сопротивление компонентов, на которых вы проводите тест. Таким образом, высокие диапазоны подходят для тестирования максимального сопротивления, в то время как, с другой стороны, при тестировании компонентов на минимальное сопротивление необходимо установить более низкий диапазон. Это важно для определения целостности длинных проводов.

Убедившись, что ваш мультиметр настроен на 200 Ом, вы должны затем проверить сопротивление между двумя вашими щупами, чтобы, когда вы суммируете их, общее показание составило 3 0 Ом или число близкое к этому. Причина этого в основном заключается в обеспечении непрерывности работы зондов. Во время всего процесса рекомендуется отключать цепь, подающую электричество на провод.

Кроме того, вы также должны удалить все компоненты, которые могут иметь к нему подключение, такие как выключатели или розетки. Затем выньте длинный провод и подключите щупы к каждому концу, хотя вам не нужно следовать порядку размещения.
