Как проверить резистор мультиметром на исправность, как прозвонить резистор?
Особенности измерения сопротивления резистора мультиметром
Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.
Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений.
Цифровой тестер для проверки резисторов
Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку.
Принято красный щуп вставлять в отверстие com, а черный – VΩCX+.
Что такое мультиметр
Мультиметр — это прибор, который может производить замеры силы постоянного или переменного тока, напряжения и сопротивления. Он заменяет собой сразу три аналоговых или цифровых прибора: амперметр, вольтметр и омметр. Также он способен изменять основные показатели любой электрической сети, производить ее прозвон. Существует два вида мультиметров: цифровые и аналоговые. Первые представляют собой портативные устройства с дисплеем для отображения результатов. Большинство мультиметров на современном рынке — цифровые. Второй тип уже устарел и не пользуется былой популярностью. Он выглядит, как обычный измерительный прибор со шкалой делений и аналоговой стрелкой, показывающей значение измерений.
Вам это будет интересно Измерение мультиметром с токовыми клещами
Современный цифровой мультиметр
Как проверить резистор не выпаивая: визуальная проверка
Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально.
Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.
О неисправностях свидетельствуют:
- Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
- Появление характерного запаха.
- Стирание маркировки.
- Наличие на плате сгоревших дорожек
Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.
Внимание!
Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.
Причины неисправности
Варисторы устанавливают параллельно защищаемой цепи, а последовательно с ним ставят предохранитель. Это нужно для того, чтобы, когда варистор сгорит, при слишком сильном импульсе перенапряжения сгорел предохранитель, а не дорожки печатной платы.
Единственной причиной выхода из строя варистора является резкий и сильный скачок напряжения в сети. Если энергия этого скачка большая, чем может рассеять варистор — он выйдет из строя. Максимальная рассеиваемая энергия зависит от габаритов компонента. Они отличаются диаметром и толщиной, то есть, чем они больше — тем больше энергии способен рассеять варистор.
Скачки напряжения могут возникать при авариях на ЛЭП, во время грозы, при коммутации мощных приборов, особенно индуктивной нагрузки.
Подготовка мультиметра к проведению измерений: какие установить настройки
Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.
Подготовка прибора к проверке
При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение».
Как прозвонить резистор
Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.
Режим прозвонки
Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.
Алгоритм поиска неисправности
Визуальный осмотр
Любой ремонт начинается с внешнего осмотра платы
Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали
Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке
Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали.
Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.
Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.
Советуем изучить Частота вращения: формула
Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:
- Обрыв.
- Короткое замыкание.
- Несоответствие номиналу.
Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:
Проверка резистора на обрыв
Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм.
А 100 кОм уже не каждая прозвонка осилит.
Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв
Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь
Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено
Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.
Проверка короткого замыкания
Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания.
Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.
Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:
- Измерить омметром, прозвонкой или другим прибором участок цепи.
- Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
- Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
- Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
- Проверить результаты работы на наличие КЗ.
Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:
Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.
На видео ниже наглядно показывается, как проверить резистор мультиметром:
Как определить номинал резистора по маркировке
Для определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье.
Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква.
В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05.
Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке.
Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%.
Таблица кодов для прецизионных резисторов
| Код | Значение | Код | Значение | Код | Значение | Код | Значение | Код | Значение | ||
| 01 | 100 | 17 | 147 | 33 | 215 | 49 | 316 | 65 | 464 | 81 | 681 |
| 02 | 102 | 18 | 150 | 34 | 221 | 50 | 324 | 66 | 475 | 82 | 698 |
| 03 | 105 | 19 | 154 | 35 | 226 | 51 | 332 | 67 | 487 | 83 | 715 |
| 04 | 107 | 20 | 158 | 36 | 232 | 52 | 340 | 68 | 499 | 84 | 732 |
| 05 | 110 | 21 | 162 | 37 | 237 | 53 | 348 | 69 | 511 | 85 | 750 |
| 06 | 113 | 22 | 165 | 38 | 243 | 54 | 357 | 70 | 523 | 86 | 768 |
| 07 | 115 | 23 | 169 | 39 | 249 | 55 | 365 | 71 | 536 | 87 | 787 |
| 08 | 118 | 24 | 174 | 40 | 255 | 56 | 374 | 72 | 549 | 88 | 806 |
| 09 | 121 | 25 | 178 | 41 | 261 | 57 | 383 | 73 | 562 | 89 | 825 |
| 10 | 124 | 26 | 182 | 42 | 267 | 58 | 392 | 74 | 576 | 90 | 845 |
| 11 | 127 | 27 | 187 | 43 | 274 | 59 | 402 | 75 | 590 | 91 | 866 |
| 12 | 130 | 28 | 191 | 44 | 280 | 60 | 412 | 76 | 604 | 92 | 887 |
| 13 | 133 | 29 | 196 | 45 | 287 | 61 | 422 | 77 | 619 | 93 | 909 |
| 14 | 137 | 30 | 200 | 46 | 294 | 62 | 432 | 78 | 634 | 94 | 931 |
| 15 | 140 | 31 | 205 | 47 | 301 | 63 | 443 | 79 | 649 | 95 | 953 |
| 16 | 143 | 32 | 210 | 48 | 309 | 64 | 453 | 80 | 665 | 96 | 976 |

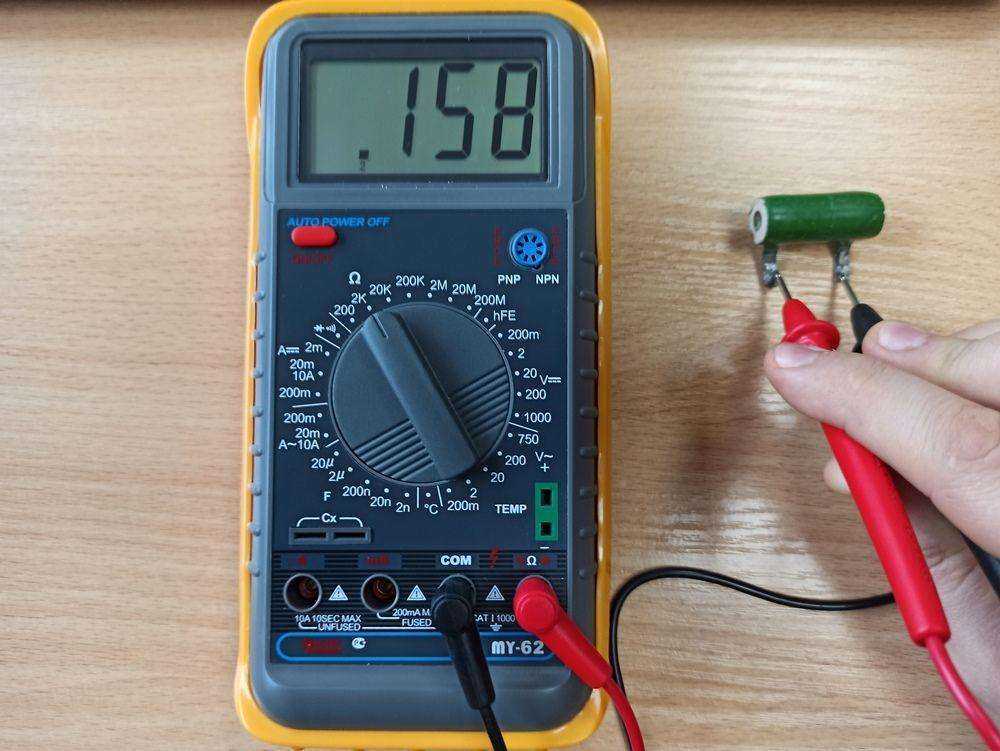

Проверка сопротивления постоянного резистора
После подготовки прибора к работе приступают к измерениям.
Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска.
Как проверяют сопротивление резистора
При обрыве цепи на экране горит «1».
Внимание!
Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера.
Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор.
СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки.
Номинальное сопротивление
Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.
Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором.
Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.
Проверка переменного резистора
Проверка без выпайки из схемы переменных резисторов, имеющих как минимум три ножки, более сложная, по сравнению с проверкой постоянного резистора.
Переменный резистор
Наиболее легким вариантом является положение резистора в самом начале схемы, поскольку одна из крайних «ножек» подключается через емкость. Поэтому по постоянному току приравнивается к свободно висящей. Такой способ измерения позволяет определить общее сопротивление, которое присутствует между крайними контактами.
Провести точные измерения сопротивления резистора позволяет его выпайка из схемы. Аналогично выпаянной, проверяется и новая деталь. Этапы измерений:
- Мультиметр включают в режим измерения.
- Щупальца подсоединяют к крайним ножкам. Это позволяет определить общее сопротивление. Значение на дисплее не должно отличаться от номинала более чем на положенный допуск. Величина допуска характеризуется последним кольцом в цветовой маркировке.
Она выражается в процентах от номинального значения. - Если общее сопротивление соответствует номинальному, то измеряют сопротивление между средней и крайней ножками. После подсоединения «крокодилов» вращают ручку переменного резистора в одном из направлений. Сопротивление либо плавно возрастает до ранее установленного общего значения, либо снижается до нулевого значения. При самой частой неисправности (пропадании контакта токосъемника) прибор показывает бесконечность.
Она выражается в процентах от номинального значения.Выполнение проверки резистора, используя мультиметр
В электрической цепи всегда имеется сопротивление, что собственно и подтверждает всем известный закон Ома. Именно это и является причиной того, что резистор считается деталью, которая распространена в радиотехнике. Поэтому знания как проводить тестирования этого элемента всегда будут нужны, особенно тем, кто занимается ремонтом радиотехники. Для этого рассмотрим некоторые важные вопросы, которые связаны с проверкой резистора на работоспособность и пользоваться тестером или же мультметром.
Содержание
- Этапы тестирования
- Какие бывают маркировки?
- Какие цвета используются для обозначения?
- Маркировка SMD
- Как производить осмотр внешний?
- Как проверить на обрыв?
- Как проверить номинал?
- Что называют допуском и для чего он необходим?
- Как провести тестирование переменного резистора?
- Как проверить резистор мультметром при этом не выпаивать на плате?
Хотя резисторов очень много, но у простых элементов имеется линейная ВАХ, поэтому провести проверку достаточно просто и сводится она к трем этапам:
- Осмотр элемента снаружи;
- Проведение тестирования на обрыв;
- Проверяется деталь на то, насколько она соответствует номиналу.
Все что касается первого и второго пункта, то здесь все предельно ясно, а вот с последним есть некоторые нюансы. Нужно обязательно узнать номинальное сопротивление. Но если есть принципиальная схема, то сделать это будет не трудно.
Единственной трудностью может возникнуть то, что в настоящее время у техники может отсутствовать техническая документация. И чтобы в этом случае определить номинал необходимо воспользоваться маркировкой. Рассмотрим как это сделать.
Раньше маркировку проставляли на корпусе детали и это значительно облегчало расшифровку. Но если вдруг конструкция была повреждена или выгорела краска, то прочитать текст было трудно. В этих случаях использовали принципиальную схему, она прилагалась к любой бытовой технике.

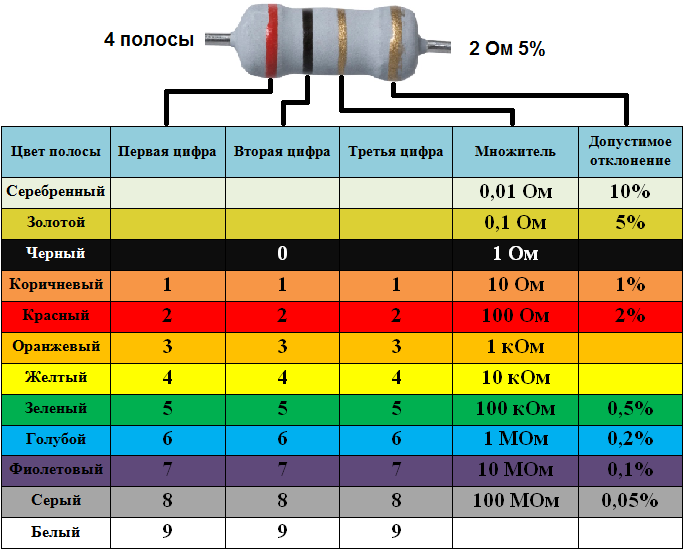

На сегодняшний день принята цветовая маркировка, которая представляет собой от 3 до 6 колец различной окраски. И в этом нет ничего плохого, потому что данный способ дает возможность определить номинал даже на очень поврежденной детали. А это вполне существенный фактор, который учитывает тот момент, что сегодня далеко не вся бытовая техника комплектуется принципиальной схемой.
Получить данные, которые касаются расшифровки определенного цвета можно в этой статье.
Элементы, относящиеся к навесному монтажу начали маркировать используя цифры, но так как детали маленькие по размеру и тогда потребовалось зашифровывать информацию. Именно поэтому для сопротивления используется обозначение, состоящее из трех цифр. Первые две цифры обозначают значение, а последняя — множитель.
Часто нарушения в работе связаны прежде всего с перегревом детали, поэтому определить нерабочий элемент можно по корпусу детали. Сразу же можно заметить изменения цвета корпуса, частичное и полное разрешение. И в этом случае необходимо просто заменить элемент, который сгорел.
Чтобы проверить деталь на предмет обрыва нужно выполнить несколько не сложных, но очень важных действий:
- Включить прибор в режим, который отвечает за «прозвонку».
- Нужно подсоединить щупы к гнездам для измерения сопротивления и «COM». Полярность при тестировании не имеет значения, но лучше всегда подключать в нужной последовательности. Именно поэтому к четвертому гнезду нужно подсоединять плюсовой щуп (красный), а к третьему — минусовой (черный). Но перед использованием обязательно нужно прочитать прилагаемую инструкцию к мультиметру.
- Щупами нужно коснуться проблемного элемента на плате. Если деталь по каким — то причинам не прозванивается, то можно сделать вывод, что в следствии проверки обнаружен обрыв в резистре.
Но стоит заметить, что провести тестирование можно и без выпаивания на плате, но вот никакой гарантии на 100 % результат это не дает, потому что прибор вполне может показать связь через совершенно иные компоненты схемы.
Если же все — таки выпаяли деталь, то вполне можно достоверно констатировать работоспособность. Но для проведения тестирования обязательно требуется знать номинал.
Как определить его по маркировке рассмотрено в предыдущем разделе.
Теперь порядок действий таков:
- В первую очередь необходимо подключить щупы, как это делали и в предыдущем тестировании.
- Теперь следует включить измерение сопротивления. Если резистор 1 кОм, то при измерении следует выбрать диапазон равный 2 К.
- Теперь, что касается выводов, нужно снять показания и сравнить их с номиналом. Если же они не совпадают, то можно с уверенностью заявить, что вероятность равна 100% и в этом случает нет поводов для беспокойства. Также обязательно нужно принимать во внимание погрешность, которая имеется у прибора и допуск элемента. Теперь необходимо выяснить и уточнить, что является допуском.
Данная величина отвечает и определяет отклонение у определенной серии номинала. Если схема рассчитана правильно, то в ней обязательно учитывают показатель или же после сборки необходимо будет провести определенную наладку.
Что касается производителей из «Поднебесной», то они не беспокоятся об этом и во все не утруждают себя, именно поэтому все это сказывается на цене товара. И результат такой работы, конечно же, очевиден. Деталь будет работать какое — то время, пока не иссякнет запас прочности, а потом просто выйдет из строя. Если же сравниваются параметры с мультиметра с номиналом и расхождение значительно превышает допустимое значение погрешности, то стоит сделать вывод, что деталь нужно заменить.
Данный тип проверки практически схож с предыдущим. Рассмотрим порядок действий:
- Необходимо выполнить проверку между 1 и 3 ножками и полученные данные нужно сравнить.
- Затем нужно подсоединить к выводу «2» и одному из оставшихся, причем нет никакой разницы.
- Нужно повращать ручку и посмотреть значения, которые покажет прибор, причем они должны изменяться от 0 до того значения, которое уже было получено при первом измерении.
Как проверить резистор мультметром при этом не выпаивать на плате?
Провести диагностику таким образом можно только с элементами, которые относятся к низкоомным. Причем номинал должен быть в диапазоне от 80 — 100 Ом и тогда на измерение будут оказывать влияние совершенно другие компоненты. Но дать точное заключение можно только после того, как будет крайне внимательно изучена принципиальная схема.
Как стало ясно из статьи, то проверить резистор с помощью мультиметра возможно самостоятельно причем это не так сложно. Главное выполнять все правильно и соблюдать четкую инструкцию.
Проверка резистора (узнайте, неисправен ли резистор, обрыв или короткое замыкание 2023)
Проверка резистора очень важна. Потому что это помогает нам узнать, является ли резистор плохим, открытым или коротким. Так что мы можем заменить его на хороший во времени.
В конце этой статьи вы сможете сделать следующее:
- Abe, чтобы проверить и проверить, исправен ли резистор
- Посмотрите, как проверить резистор, если он открыт или замкнут
- Способен проверить резистор визуально без инструмента
- Как использовать цифровой мультиметр для проверки резисторов
- Как использовать тестер компонентов yelec для проверки резисторов
- В качестве бонуса: Узнайте о процессе тестирования переменных резисторов и SMD.
Вышеизложенное звучит интересно? Тогда, я уверен, вы найдете остальную часть этой статьи очень полезной.
Начнем.
Содержание
- Общая теория испытаний резисторов
- Сопротивление
- Исправный резистор
- Открытый резистор
- Короткий резистор
- Методы проверки резисторов
- 1. Визуальный метод
- 2. Использование мультиметра
- a. Резисторы с постоянным сопротивлением
- b. Переменные резисторы
- c. Тестирование резисторов SMD
- 3. Использование тестера компонентов
- Самостоятельный подход
- Заключение
Общая теория тестирования резисторов
Резистор является наиболее фундаментальным компонентом, используемым почти в каждой цепи.
Почему?
Поскольку он имеет возможность ограничения тока, функцию безопасности, деление напряжения и опорное напряжение.
Так как он используется во многих схемах.
Вероятность того, что эти резисторы испортятся, выше.
Так что нам нужны правильные знания о том, как проверить резисторы, когда мы находимся в таких ситуациях.
В следующем разделе рассматриваются методы проверки различных резисторов. В этом разделе я хочу поделиться теорией, которая поможет вам понять весь процесс.
Состояние с сопротивлением.
Сопротивление
Сопротивление (R) — это способность резистора противостоять протекающему через него току.
Итак, простой резистор — это компонент, который обеспечивает сопротивление. Эта концепция сопротивления очень важна при проверке резистора.
Ниже приведены символы резистора и некоторых физических резисторов.
Символ цепи резистораМы измеряем сопротивление резистора, используя закон Ома. Поскольку Ом вводит это понятие, именно поэтому единицей измерения сопротивления был Ом.
Ниже приведена формула сопротивления, полученная из закона Ома.
Формула сопротивленияТак что же это значит?
Значит для измерения сопротивления резистора нужно иметь напряжение и ток.
Если мы измерим напряжение на резисторе и измерим ток, протекающий через него.
Тогда отношение этих двух величин (напряжение и ток) даст нам значение сопротивления этого резистора.
Мы используем этот процесс в мультиметре для измерения и проверки резистора.
Теперь вы поняли, что сопротивление используется для проверки резистора.
Следующий вопрос заключается в том, каким критериям мы должны следовать, чтобы определить, является ли резистор плохим или хорошим.
Хороший резистор
Хорошим резистором считается тот, когда мы измеряем значение его сопротивления. Это измеренное значение (с помощью любого инструмента или устройства) равно значению, указанному производителем.
Чтобы найти указанное производителем значение. Мы можем использовать таблицу данных. Или мы можем сделать это, подняв цветовой код резистора на его корпусе.
С другой стороны, неисправен резистор, у которого измеренное значение сопротивления не соответствует фактическому значению, указанному производителем.
Открытый резистор
Открытый резистор — это резистор, значение сопротивления которого равно бесконечности.
Например, при измерении открытого резистора. Устройство или мультиметр выдаст вам показания «OL» на экране.
Обрыв резистора всегда плохой резистор. Не используйте его в своих проектах.
Давайте посмотрим на математику, стоящую за этим.
Таким образом, для разомкнутого резистора на нем может быть любое значение напряжения. Но тока через него нет.
Это означает, если у нас есть открытый резистор в нашей цепи. Вся схема может не работать из-за отсутствия подачи тока.
Это происходит в цепи из-за перегрузки по току или перенапряжения.
Короткий резистор
Короткий резистор тоже плохой резистор. Мы не используем его в наших проектах.
Чтобы определить короткий резистор, это будет так. Короткий резистор имеет нулевое сопротивление.
Например, когда мы измеряем короткозамкнутый резистор, мультиметр всегда будет показывать 0 на экране.
Давайте посмотрим на математику, стоящую за этим.
Таким образом, в случае короткого резистора на нем будет нулевое напряжение, и через него может протекать любое значение тока.
Это означает, что если в нашей цепи есть короткозамкнутый резистор, огромный ток может протекать через всю цепь и может повредить всю цепь.
Таким образом, чтобы проверить резистор, нам нужно измерить значение его сопротивления.
- Если это значение сопротивления, которое мы измеряем, равно его фактическому значению, то это хороший резистор.
- Если нет, то резистор неисправен.
- Существует два типа неисправных резисторов. Один открытый резистор имеет бесконечное сопротивление.
- Второй — короткий резистор с нулевым сопротивлением.
- Как открытые, так и короткозамкнутые резисторы являются плохими резисторами, и мы никогда не должны использовать их в цепях.
Методы тестирования резисторов
Если вы понимаете изложенную выше теорию.
Тогда вы можете придумать множество способов проверить резистор. Я призываю вас испытать свои творческие способности и придумать новые способы.
Вы можете поделиться этим в разделе комментариев ниже. И я буду там, чтобы сказать, действительно ли это практично или нет.
В любом случае.
Есть три проверенных метода, с помощью которых мы можем легко определить, является ли резистор плохим или хорошим.
Это:
- Визуальный метод
- Мультиметровый метод
- Автоматический метод
Подробнее об этом поговорим в следующих разделах.
1. Визуальный метод
Этот метод заключается в том, чтобы смотреть на резистор невооруженным глазом. И просто отличить плохие от хороших.
Знаете, резисторы работают с током. Много раз из-за перегрузки по току эти резисторы размыкаются. И вы можете легко определить их, просто взглянув на них.
Ниже приведены примеры таких случаев:
Неисправные резисторы в цепях Вы можете четко видеть неисправные резисторы.
Эти резисторы не требуют каких-либо испытаний или измерений.
Все, что нам нужно сделать, это немедленно заменить их на хорошие.
2. С помощью мультиметра
Как известно, в большинстве случаев достаточно визуального осмотра. Но давайте попробуем узнать, как мы можем проверить резистор с помощью мультиметра.
Для этого метода вам, конечно же, потребуется цифровой мультиметр. И я бы порекомендовал иметь автоматический диапазон, такой как ZT100.
Хорошо!
Давайте рассмотрим этот метод для различных типов резисторов.
а. Резисторы с постоянным значением
Под резистором с постоянным значением я имею в виду резисторы с двумя выводами и фиксированным значением сопротивления.
Возьмите мультиметр и резистор, который хотите проверить. И следуйте следующим простым шагам.
- Сначала узнайте номинал резистора, прочитав его цветовой код (цветные полоски на корпусе резистора). Вы можете использовать это онлайн калькулятор а также.
- Теперь установите мультиметр в режим сопротивления.
- Подсоедините щупы к клеммам резистора и запишите значение.
- Сравните значение, измеренное мультиметром, со значением цветового кода.
- Если они совпадают, у вас хороший резистор. В противном случае ваш резистор неисправен.
Обрыв резистора: Если резистор разомкнут. На экране мультиметра появится показание «OL».
Короткий резистор: Если резистор короткий. На экране мультиметра у вас будет значение сопротивления «0».
б. Переменные резисторы
Этот тип резистора может иметь различные значения сопротивления, поэтому он называется переменным резистором.
Также известен как потенциометр. Потому что, изменяя значение сопротивления, мы можем изменить значения потенциала или напряжения в цепи.
Помните, что потенциометр имеет две фиксированные клеммы, т. е. значение сопротивления между этими двумя клеммами не меняется.
Оставшийся третий терминал — ползунок. Изменение его положения изменяет значение сопротивления.
Испытание этого типа резистора очень увлекательно.
Сначала возьмите мультиметр и потенциометр, который вы хотите проверить. Выполните следующие простые шаги.
- Установите мультиметр в режим сопротивления.
- Так же имеем два щупа мультиметра и три вывода потенциометра. Подсоедините датчики к любому из двух.
- Изменить ползунок
- Если значение на экране меняется – это ваш слайдер-терминал. Если нет, то клеммы фиксированные.
Вариант 1: Датчики подключаются к стационарным клеммам. Меняешь ползунок ничего не происходит.
Но вы видите, что OL читает на экране. Это означает, что ваш потенциометр разомкнут на фиксированных клеммах.
Вариант 2: Датчики подключены к стационарным клеммам. Меняешь ползунок, ничего не меняется.
И у вас 0 показаний на экране.
Это означает, что ваш потенциометр короткий.
Вариант 3: Датчики подключены к ползунковому терминалу. Меняешь ползунок ничего не происходит. Но вы видите, как О.Л. читает на экране.
Это означает, что ваш слайдер открыт.
Вариант 4: Датчики подключены к ползунковому терминалу. Меняешь ползунок ничего не происходит. Но вы видите 0 на экране.
Это означает, что ваш слайдер короткий.
В качестве примечания для любителей. Если ползунок короткий, а фиксированные клеммы в порядке, используйте его в качестве резистора с фиксированным значением.
г. Тестирование резисторов SMD
SMD — это сокращение от устройств для поверхностного монтажа. Это означает, что мы припаиваем их к поверхности платы. Резисторы SMD
не отличаются по функциям и испытаниям от указанных выше постоянных или переменных резисторов сквозного отверстия.
Единственная разница в том, что они маленькие и имеют низкую мощность.
Для проверки резисторов SMD следуйте точно таким же методам, как указано выше.
Для эффективного тестирования вам потребуется специальный тип пинцета (совершенно необязательно) для SMD, как показано ниже.
Использование этого типа пинцета значительно упростит и ускорит процесс тестирования.
3. Использование тестера компонентов
Думаю, этот метод вам понравится больше, чем описанный выше. Почему? Потому что это очень просто.
Тестер компонентов представляет собой устройство, подобное мультиметру. Но он ориентирован как на тестирование, так и на измерение.
В то время как мультиметр просто выполняет измерение, а проверка остается на усмотрение человека и его опыт.
Тестер компонентов решает эту проблему. И сказать вам прямо, если компонент плохой или хороший. Оставив догадки.
Ниже представлен тестер компонентов m328.
Тестер M328 Чтобы использовать этот тестер для проверки резисторов, выполните следующие действия.
- Возьмите резистор и тестер m328
- Включите тестер и вставьте резистор в гнездо
- Нажмите кнопку проверки
- Посмотрите значение сопротивления, если резистор в порядке
- В противном случае тестер покажет на экране сообщение о том, что резистор неисправен
Это так просто. Нет необходимости в цветовом коде или поиске таблицы данных. Просто поставьте резистор и узнайте, хорошо это или плохо.
Самостоятельный подход
Я полагаю, вы новичок в электронике. И вы заинтересованы в том, чтобы сделать несколько небольших самоделок.
Итак, я подумал, почему бы не дать вам указание, как вы можете разработать простую схему для проверки резистора, если он открыт или нет?
Звучит интересно?
Хорошо!
См. следующую схему. Это простой метод, который может помочь вам определить обрыв резистора.
Это просто забавный проект по тестированию резистора только на 1 кОм. Я делюсь им только в учебных целях.
Заключение
Проверка резистора означает определение исправности резистора, его неисправности, обрыва или короткого замыкания.
Это можно определить с помощью мультиметра или тестера компонентов. Но самый эффективный, на мой взгляд, способ проверить это визуально увидеть резистор.
Неисправный резистор часто выходит из строя в цепи, и его очень легко обнаружить.
Ребята, все. Это то, что я считаю, что полный новичок в электронике должен знать о тестировании резистора.
Надеюсь, я был полезен. Дайте мне знать, какой метод тестирования вам интересен, и я попробую первый. Комментарий ниже и дайте мне посмотреть.
Спасибо и счастливой жизни. Пожалуйста, поделитесь ею с друзьями, если вы считаете, что эта статья может им помочь.
Еще полезных постов:
- Как идентифицировать электронные компоненты (простое решение)
- Тестирование транзисторов (простое пошаговое руководство)
- Тестирование электронных компонентов (пошаговое руководство)
- Базовая электроника для начинающих (простое руководство)
Как Тестирование неисправных резисторов в гитарном усилителе — FuelRocks
//
Автор:
Эрик
//
есть несколько вещей, которые вам нужно будет принять во внимание. Прежде всего, вам нужно будет определить, какие резисторы неисправны. После того, как вы это сделаете, вам нужно будет проверить резисторы, чтобы убедиться, что они действительно плохие. Есть несколько различных способов, которыми вы можете проверить неисправные резисторы. Одним из самых распространенных способов является использование мультиметра. Просто установите мультиметр на настройку сопротивления и прикоснитесь щупами к концам резистора. Если показания бесконечны, то резистор неисправен. Другой способ проверить неисправные резисторы — использовать тестер непрерывности . Просто прикоснитесь щупами тестера непрерывности к концам резистора. Если тестер издает звуковой сигнал, то резистор исправен. Если звукового сигнала нет, то резистор неисправен. После того, как вы определили, какие резисторы неисправны, вам нужно будет их заменить.
Для этого просто впаиваем новые резисторы на место старых. Обязательно используйте резисторы одинакового номинала, чтобы схема работала правильно.
Крайне важно следовать электрической схеме и быть в состоянии сказать, когда 9Специальный резистор 0206 имеет «открытый» конец для проведения испытаний на месте. Крышки (воск/бумага, горчица) могут пропускать постоянный ток, что может немного ввести в заблуждение напряжения испытательной цепи. Также можно заморозить подозрительные детали, распылив на них чистящее средство для печатных плат.
Как узнать, неисправен ли резистор?
Кредит: imgur.comЕсли резистор работает правильно, мультиметр покажет его значение в *, k или m. Если резистор поврежден или сильно поврежден, мультиметр может отображать 0 или 1. Если отображается значение 0, резистор поврежден, и ток не может проходить через него.
В результате через цепь протекает меньший ток. Назначение этих устройств — работать при ограниченной нагрузке и с возможностью снижения тока на определенную величину.
значения резисторов с цветами отображаются полосой вокруг компонентов. Проверьте каталог электроники или таблицу цветов резисторов, чтобы найти значение для каждого цвета. Первый шаг – определить значение сопротивления в цифровом мультиметре, установив диапазон Ом равным или превышающим значение. Чтобы получить хорошее чтение, снимите последний конец резистора с печатной платы. На шаге 3 проверьте показания, чтобы убедиться, что резистор исправен.
Для регулирования тока в электронной схеме должен использоваться биполярный транзистор. Резистор замыкается накоротко, когда обе клеммы одного и того же узла подключены к одному и тому же резистору. Возможно, что резистор будет закорочен, если параллельно в цепь добавить резистор гораздо меньшего номинала. Перегрев, чрезмерная вибрация и воздействие влаги — это лишь некоторые из факторов, которые могут привести к выходу из строя резонансного контура . Когда резистор с фиксированным составом перегревается или подвергается чрезмерной нагрузке из-за удара или вибрации, он обычно выходит из строя в разомкнутой конфигурации.
