Как проверить резистор на работоспособность. Как проверить резистор мультиметром: пошаговая инструкция и советы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно измерить сопротивление резистора мультиметром. Какие методы проверки резисторов существуют. На что обратить внимание при тестировании резисторов.

Содержание

Что такое резистор и для чего он нужен в электрических цепях

Резистор — это пассивный электронный компонент, основное назначение которого — создавать сопротивление электрическому току в цепи. Резисторы используются для:

Ограничения силы тока в цепи
Деления напряжения
Создания нагрузки
Преобразования тока в напряжение и наоборот
Линеаризации характеристик нелинейных элементов

Основная характеристика резистора — его сопротивление, измеряемое в Омах (Ом). Чем выше сопротивление, тем сильнее резистор препятствует прохождению тока.

Виды резисторов и их маркировка

Существует несколько основных типов резисторов:

Постоянные резисторы — имеют фиксированное сопротивление
Переменные резисторы (потенциометры) — позволяют менять сопротивление
Подстроечные резисторы — для точной настройки сопротивления

Терморезисторы — меняют сопротивление при изменении температуры
Фоторезисторы — меняют сопротивление под воздействием света

Номинал постоянных резисторов обычно маркируется цветными полосками на корпусе. Каждый цвет соответствует определенной цифре или множителю. Для расшифровки используются специальные таблицы.

Подготовка мультиметра к измерению сопротивления

Перед проверкой резистора необходимо правильно настроить мультиметр:

Установите поворотный переключатель в режим измерения сопротивления (Ω)
Выберите подходящий диапазон измерений
Подключите измерительные щупы (красный — к гнезду «+», черный — к «COM»)
Замкните щупы между собой для проверки — прибор должен показать 0 Ом

Теперь мультиметр готов к измерению сопротивления резисторов.

Пошаговая инструкция по проверке резистора мультиметром

Для проверки резистора выполните следующие действия:

Отключите резистор от схемы, если он был в нее впаян
Подключите щупы мультиметра к выводам резистора (полярность не важна)
Считайте показания с дисплея мультиметра
Сравните полученное значение с номиналом резистора
При необходимости измените диапазон для повышения точности

Измеренное значение должно находиться в пределах допуска, указанного производителем (обычно ±5%, ±10%).

На что обратить внимание при тестировании резисторов

При проверке резисторов мультиметром учитывайте следующие моменты:

Держите щупы за изолированные части, не касайтесь руками металлических наконечников
Измеряйте сопротивление только у отключенных от схемы резисторов
Учитывайте погрешность измерений мультиметра
При нестабильных показаниях проверьте качество контакта щупов
Для высокоомных резисторов используйте соответствующий диапазон измерений

Соблюдение этих правил обеспечит корректность и точность измерений.

Как определить исправность резистора по результатам измерений

Резистор считается исправным, если:

Измеренное сопротивление соответствует номиналу с учетом допуска
Показания стабильны и не меняются при касании выводов
Сопротивление не равно 0 (короткое замыкание) или бесконечности (обрыв)

Если значение сильно отличается от номинала или нестабильно, резистор считается неисправным и подлежит замене.

Особенности проверки разных типов резисторов

Разные виды резисторов имеют свои нюансы при тестировании:

Переменные резисторы проверяют в крайних положениях и нескольких промежуточных
У терморезисторов измеряют сопротивление при разных температурах
Фоторезисторы тестируют при разной освещенности
SMD-резисторы проверяют с помощью специальных щупов-пинцетов

Учет этих особенностей позволит корректно оценить работоспособность разных типов резисторов.

Советы по обслуживанию и хранению резисторов

Для длительной и надежной работы резисторов рекомендуется:

Хранить в сухом месте при комнатной температуре
Избегать механических повреждений и деформаций выводов
Не допускать превышения максимальной мощности рассеивания
Периодически проверять номинал, особенно у часто используемых резисторов
При пайке не перегревать выводы резистора

Соблюдение этих простых правил продлит срок службы резисторов и обеспечит стабильность их характеристик.

Как проверить резистор:обзор методов

Измерения

15.02.201617.09.2016 shishkin 2 комментария

Резистор – электронный компонент, имеющий фиксированное или переменное значение сопротивления. Рассмотрим, как проверять резисторы на работоспособность. Для этого сначала напомним их основные характеристики.
Величины сопротивлений резисторов не могут принимать произвольные значения. Для них стандартизованы ряды сопротивлений.

Ряды сопротивлений
Е6	Е12	E24	E6	E12	E24
1,0	1,0	1,0	3,3	3,3	3,3
		1,1			3,6
	1,2	1,2		3,9	3,9
		1,3			4,3
1,5	1,5	1,5	4,7	4,7	4,7
		1,6			5,1
	1,8	1,8		5,6	5,6
		2,0			6,2
2,2	2,2	2,2	6,8	6,8	6,8
		2,4			7,5
	2,7	2,7		8,2	8,2
		3,0			9,1

Существуют еще ряды Е48, Е96, Е192, но они применяются для прецизионных резисторов, использующихся в измерительной технике, ремонтировать которую вам вряд ли придется.

Количество возможных значений в ряду зависит от точности резистора. Эта точность определяется допустимым отклонением от номинальной величины и выражается в процентах. Указывается она на корпусе детали после значения сопротивления, перед ней стоит знак «±». Смысл ее в том, что при изготовлении характеристики детали выдерживаются с определенной точностью, и чем она больше, тем процесс производства сложнее и изделие – дороже.

Влияет на сопротивление резистора и температурный коэффициент сопротивления (ТКС). Он характеризует, насколько параметры детали зависят от температуры окружающей среды. Соответственно, у более дешевых компонентов, имеющих низкую точность, ТКС очень большой. Самым низким ТКС обладают проволочные резисторы из манганина и константана, а также прецизионные резисторы. Но на проверку работоспособности ТКС влияет слабо, обычно при изменении температуры сопротивление не выходит за пределы, ограничиваемые допуском.

Внешние признаки неисправности резистора

Перед тем, как проверить подозрительный резистор, нужно осмотреть его. На самом деле внешних признаков неисправности может и не быть. Деталь выглядит, как новая, но контакт внутри оборван. Поиск такого дефекта очень затруднен и связан с умением понять принцип работы устройства. Для этого необходима его принципиальная схема, по которой нужно разобраться, в каких ее точках должно быть напряжение и какой величины. На схемах бытовой техники, предназначенных для сервисного обслуживания, такие точки обычно обозначены и в них указано контрольная величина напряжения.

Резисторы проверяют на работоспособность в последнюю очередь, когда не остается сомнений в исправности всех полупроводниковых приборов (диодов, транзисторов, микросхем) и конденсаторов. Также необходимо удостоверится в непрерывности печатных проводников и отсутствии обрывов соединительных проводов, правильности и надежности соединения разъемов. Вероятность выхода из строя резистора по сравнению с вышеперечисленными дефектами очень мала.

Иногда поверхность детали темнеет или краска на ней обгорает. Это хоть и является поводом проверить исправность резистора, не является однозначной причиной для замены. Означает это всего лишь то, что мощность, выделяемая на резисторе, была в какой-то момент времени выше допустимой. А это происходит при превышении параметров, на которые он рассчитан на данном участке цепи. Нужно проанализировать по схеме, куда шел ток через деталь: на какой транзистор, конденсатор, диод или вывод микросхемы. И сначала проверить их исправность.

Даже если окажется, что деталь, в цепи питания которой обнаружен обугленный элемент, неисправна, необходимо все равно проверить исправность самого резистора. Не факт, что он выдержал перегрузку по току без вреда для себя.

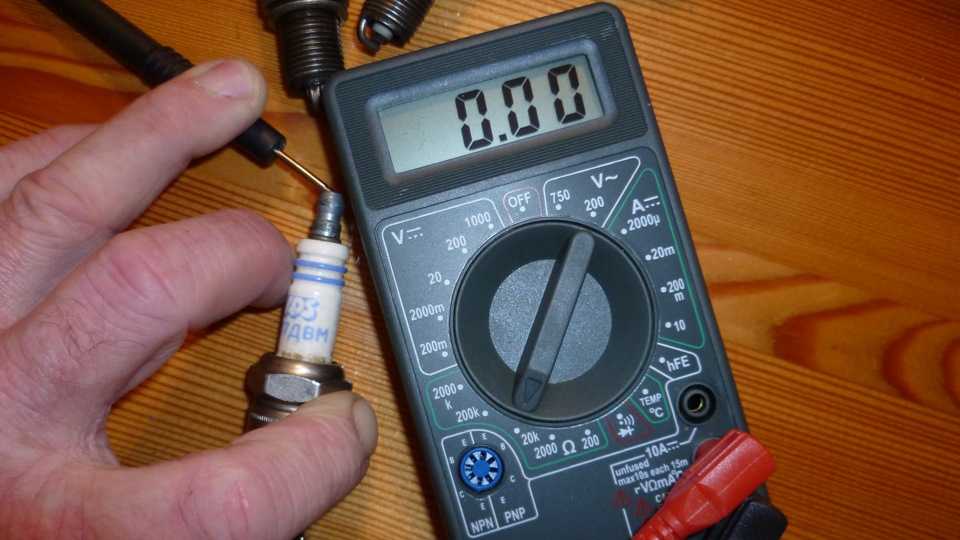

Как проверить исправность резистора мультиметром

Для начала нужно узнать номинальные данные элемента. Если надпись на нем читается, то необходимо воспользоваться ею. Если нет – нужно обратиться к принципиальной схеме устройства. На ней указывается порядковый номер детали и ее номинальные данные. Например, надпись «R22» на печатной плате означает, что это резистор (R), и порядковый номер его среди резисторов принципиальной схемы – 22-й. Элементы на схеме нумеруют слева направо и сверху вниз, так удобнее искать необходимую деталь. Найдя номер R22 рядом с условным обозначением резистора, мы найдем под ним его номинальные данные.

Иногда параметры деталей указываются не на схеме, а на спецификации к ней. Она выполняется в виде таблицы с перечнем всех элементов устройства. В одной из граф указываются порядковые номера по схеме, в другой – номинальные данные.

Теперь, когда известна величина, на которую можно ориентироваться, можно приступать к проверке резистора мультиметром. Переводим прибор в режим измерения сопротивления, выбрав предел таким образом, чтобы ожидаемая величина была меньше его. Перед измерением неплохо проверить исправность проводов мультиметра: при замыкании их накоротко прибор должен показать ноль.

При измерениях величин, равных десяткам килом и выше, необходимо исключить влияние на результаты сопротивления тела человека. Оно тоже имеет определенное значение, и прибор его покажет. Если держать одновременно обеими руками щупы прибора и проверяемый элемент за выводы, то получатся искаженные результаты. Лучше проводить измерение, положив элемент на стол, или держать один из выводов с подключенным щупом в руке, а другим щупом прикасаться к противоположному контакту на весу.

Получив значение сопротивления, нужно сравнить его с номинальным, учитывая величину допуска. Если данные измерений не попадают в этот диапазон, элемент неисправен. Обычно при выходе из строя резистора мультиметр показывает обрыв (сопротивление равно бесконечности). Для того, чтобы в этом окончательно убедиться и исключить ошибки, переключайте пределы измерения прибора до максимального, повторяя измерения. Если он все-таки выдаст вам значение, отличное от бесконечности, то перепроверьте еще раз, те ли номинальные данные имеет проверяемая деталь и не ошиблись ли вы с коэффициентом (например, не заметили приставку «кило»).

Если сопротивление детали в норме, а сомнения все же остались или вы зашли в тупик в процессе поиска неисправности, попробуйте поставить такой же новый, заведомо исправный резистор на место сомнительного элемента. Иногда обрывы происходят при определенном положении выводов детали, и в процессе измерения она может показаться исправной. Такой дефект редко, но встречается. Если при установке нового резистора от него пойдет легкий дымок, и он начнет обугливаться, немедленно отключите питание устройства. Если вы не ошиблись с номиналом, то дело не в резисторе, ищите неисправную деталь в его цепи или где-то рядом.

Как проверить исправность резистора мультиметром на плате

Проверить сопротивление резистора, не выпаивая его, можно лишь в исключительных случаях. Для этого нужен анализ принципиальной схемы на предмет наличия цепей, шунтирующих проверяемый элемент, особенно полупроводниковых. Они однозначно повлияют на величину сопротивления, исказив ее, и заключение об исправности элемента дать не получится. Без выпаивания можно попытаться проверить резисторы, имеющие сопротивление до 10-47 Ом, но далеко не везде.

Во всех остальных случаях для проверки достаточно выпаять один из выводов детали. Для лучшего контакта пройдитесь по нему паяльником, выровняв припой. Его все равно придется снимать перед установкой элемента на место, а заодно вы сожжете остатки лака или уберете окислы, которые могут помешать при измерениях.

С противоположной стороны платы можно тоже ткнуть паяльником в районе второго вывода резистора, чтобы обеспечить лучший контакт щупу от мультиметра. Либо при измерениях нужно с усилием воткнуть этот щуп в пайку.

Как проверить исправность резистора

К наиболее часто встречающимся неисправностям непроволочных резисторов относятся: частичное или полное выгорание токопроводящего слоя и нарушение электрического контакта этого слоя с хомутиком. Обе эти причины ведут к изменению номинальной величины сопротивления, что может быть выявлено с помощью омметра. Если параллельно проверяемому резистору включены другие элементы, при измерении номинала резистор отпаивают. На неисправность резистора указывают изменяющиеся показания измерительного прибора при незначительных покачиваниях его выводов.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как проверить транзистор,диод,конденсатор,резистор и др

Как измерить сопротивление мультиметром, методика проверки резисторов

Как проверить резистор на исправность с помощью мультиметра

Электроника для начинающих

Как проверить исправность резистора и термистора мультиметром

Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

Технология проверки резистора в домашних условиях

Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить резистор мультиметром?

Как проверить транзистор,диод,конденсатор,резистор и др

Омметр — это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии. Функцию измерения сопротивления имеют все комбинированные приборы — стрелочные тестеры и цифровые мультиметры.

На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности. На электрических измерительных схемах омметр обозначается греческой буквой омега заключенной в окружность, как показано на фотографии.

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других — равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента. Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании.

Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления. Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать.

Для этого нужно соединить между собой концы щупов. Если не получится, надо заменить батарейки. Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся. В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода.

Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра. Теоретически обычно все понятно, однако на практике часто возникают вопросы, на которые лучше всего помогут ответить примеры проверки омметром наиболее часто встречающихся изделий.

Перестала светить лампочка накаливания в светильнике или в автомобильных бортовых приборах, как узнать причину? Неисправен может быть выключатель, электрический патрон или электропроводка. С помощью тестера легко проверяется любая лампа накаливания из домашнего светильника или фары автомобиля, нити накала ламп дневного света и энергосберегающих ламп. Для проверки достаточно установить переключатель прибора в положение измерения минимального сопротивления и прикоснуться концами щупов к выводам цоколя лампочки.

Если бы нить была в обрыве, то прибор показал бы бесконечное сопротивление. Стоит заметить, что сопротивление нити лампы накаливания в холодном состоянии когда лампочке не горит в несколько раз меньше, чем в разогретом. Это связано с физическим свойством вольфрама. Его сопротивление с разогревом нелинейно возрастает. Поэтому лампы накаливания, как правило, перегорают в момент включения. К сожалению светодиодные и энергосберегающие лампы без разборки мультиметром не проверить, так как питающее напряжение с выводов цоколя подается на диодный мост драйвера.

С помощью онлайн калькулятора вы можете самостоятельно рассчитать сопротивление любой лампочки накаливания или нагревательного элемента, например, ТЭНа , электрического паяльника. Бывает у наушников в одном из излучателей, или в обоих сразу, звук искажаться, периодически исчезает или отсутствует. Тут возможны два варианта, либо неисправны наушники, или устройство, с которого поступает сигнал.

С помощью омметра легко проверить, в чем причина и локализовать место неисправности. Для проверки наушников нужно подсоединить концы щупов к их разъему. Одним концом щупа прикасаются к общему выводу, а вторым по очереди к выводам правого и левого каналов. Обычно в паспорте на наушники сопротивление указывается. Если сопротивление каналов сильно отличается, то возможно в проводах имеется короткое замыкание или обрыв провода. Убедиться в этом легко, достаточно концы щупов подсоединить к выводам правого и левого каналов.

Практически измеряется суммарное сопротивление последовательно включенных излучателей. Если сопротивление при шевелении проводников во время измерений изменяется, значит, провод в каком-то месте перетертый. Обычно провода перетираются в местах выхода из Джека или излучателей. Для локализации места обрыва провода нужно во время измерений, изгибать провод локально, зафиксировав остальную его часть. По нестабильности показаний омметра вы определите место дефекта.

Если у Джека, то нужно приобрести разборный разъем, откусить старый с участком плохого провода и распаять провод на контакты нового Джека. Если обрыв находится у входа в наушники, то нужно их разобрать, удалить дефектную часть провода, зачистить концы и припаять, к тем же контактам, к которым провода были припаяны раньше. Резисторы сопротивления широко применяются в электрических схемах. Поэтому при ремонте электронных устройств возникает необходимость проверки исправности резистора или определения его величины.

На электрических схемах резистор обозначается в виде прямоугольника, внутри которого иногда пишут римскими цифрами его мощность. Проверить резистор сопротивление и определить его номинал можно с помощью мультиметра, включенного в режим измерения сопротивления. В секторе режима измерения сопротивления, предусмотрено несколько положений переключателя. Это сделано для того, чтобы повысить точность результатов измерений. Буква k после цифр обозначает приставку кило — необходимость умножения числа на , M обозначает Мега, и число нужно умножить на 1 Необходимо переключить его в положение 2М.

В отличие, от измерения напряжения, в каком положении находится переключатель, не имеет значения, всегда можно в процессе измерений его переключить. Иногда при проверке резистора, омметр показывает, какое-то сопротивление, но если резистор в результате перегрузок изменил свое сопротивление и оно уже не соответствует маркировке, то такой резистор применять недопустимо. Современные резисторы маркируются с помощью цветных колец.

Определить номинала резистора, маркированного цветными кольцами удобней всего с помощью онлайн калькулятора. Полупроводниковые диоды широко применяются в электрических схемах для преобразования переменного в постоянный ток, и обычно при ремонте изделий, после внешнего осмотра печатной платы в первую очередь проверяют диоды.

Диоды изготавливают из германия, кремния и других полупроводниковых материалов. По внешнему виду диоды бывают разной формы, прозрачные и цветные, в металлическом, стеклянном или пластмассовом корпусе. Но они всегда имеют два вывода и сразу бросаются в глаза.

В схемах в основном применяются выпрямительные диоды, стабилитроны и светодиоды. Условное обозначение диодов на схеме представляет собой стрелку, упирающуюся в отрезок прямой линии.

Обозначается диод латинскими буквами VD, за исключением светодиодов, которые обозначаются буквами HL, В зависимости от назначения диодов в схему обозначения вносятся дополнительные элементы, что и отражено на чертеже выше. Так как в схеме диодов бывает больше одного, то для удобства после букв VD или HL добавляется порядковый номер. Проверить диод гораздо легче, если представлять, как он работает.

А работает диод как ниппель. Когда Вы надуваете мячик, резиновую лодку или автомобильное колесо, то воздух в них входит, а обратно его не пускает ниппель. Диод работает точно также. Только пропускает в одну сторону не воздух, а электрический ток. Поэтому для проверки диода нужен источник постоянного тока, которым и может служить мультиметр или стрелочный тестер, так как в них установлена батарейка.

Выше представлена структурная схема работы мультиметра или тестера в режиме измерения сопротивления. Как видно, на клеммы подается напряжение постоянного тока определенной полярности. Плюс принято подавать на красную клемму, а минус на черную.

При прикосновении к выводам диода таким образом, что плюсовой выход прибора окажется на анодном выводе диода, а минусовой на катоде диода, то ток через диод пойдет.

Если щупы поменять местами, то диод ток не пропустит. Диод обычно может иметь три состояния — быть исправным, пробитым или в обрыве. При пробое диод превращается в отрезок провода, будет пропускать ток при любом порядке прикосновении щупов. При обрыве напротив, ток не будет идти никогда. Редко, но бывает и еще одно состояние, когда изменяется сопротивление перехода.

Такую неисправность можно определить по показаниям на дисплее. По выше приведенной инструкции можно проверять выпрямительные диоды, стабилитроны, диоды Шоттки и светодиоды, как с выводами, так и в SMD исполнении. Рассмотрим, как проверять диоды на практике.

В первую очередь необходимо, соблюдая цветовую маркировку, вставить в мультиметр щупы. Далее необходимо установить переключатель режимов работы в положение прозвонки если есть такая функция измерений , как на фотографии или в положение 2kOm. Включить прибор, сомкнуть концы щупов и убедиться в его работоспособности. Практику начнем с проверки древнего германиевого диода Д7, этому экземпляру уже 53 года. Но эти диоды имеют самое маленькое падение напряжения и уровень собственных шумов.

Их очень ценят сборщики ламповых усилителей звука. При смене полярности мультиметр показывает 1, стрелочный тестер покажет бесконечность, что означает очень большое сопротивление.

Данный диод исправен. Порядок проверки кремниевых диодов не отличается от проверки сделанных из германия.

Как измерить сопротивление мультиметром, методика проверки резисторов

Резисторами называются компоненты, предназначенные для ограничения тока через электрическую схему или деления напряжения. Резисторы выпускаются самых разных номиналов, и часто значения сопротивлений наносятся на корпус в виде цифр или цветовой маркировки. Иногда все же определить номинал по маркировке бывает затруднительно, или просто возникает необходимость проверить исправность элемента. Установите переключатель мультиметра в положение измерения сопротивления Омы. Если тестер не имеет функции автоподстройки диапазона измерения, то нужно установить максимальный предел измерения и при необходимости уменьшать его, меряя сопротивление. Убедитесь, что вы не касаетесь металлических кончиков щупов пальцами, иначе сопротивление человеческого тела может значительно повлиять на показания измерений — естественно, в худшую сторону.

Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в.

Как проверить резистор на исправность с помощью мультиметра

Задача простотой превзойдет другую класса радиотехнических. Каждый из этих режимов удобен. Если брать, допустим, мультиметры Атлантик, которые заполонили прилавки, то в них различий никаких нет. И в режиме прозвонки диодный , и при измерении сопротивлений на экране появляется номинал сопротивления. Новички считают: лишено смысла мерить сопротивление проводника при прозвонке, проще зафиксировать обрыв, короткое замыкание. Вопрос тривиальный, дадим ответ: дело вкуса или удобства ситуации. Вообще говоря, при прозвонке диода падение напряжение в прямом направлении известно.

Электроника для начинающих

Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.

В составе любого многофункционального тестера — мультиметра есть омметр. Омметр представляет собой измерительный прибор, с помощью которого можно измерить электрические сопротивление цепи, участка электронной схемы, определить номинальное сопротивление резистора.

Как проверить исправность резистора и термистора мультиметром

При внешнем осмотре следует обращать внимание на целостность корпуса, отсутствие на его поверхности трещин и сколов, надежность крепления выводов. У неисправного резистора можно обнаружить обуглившиеся поверхности лакового или эмалевого покрытия, а в ряде случаев колечки. Небольшое потемнение лакового покрытия допустимо, но у таких резисторов необходимо проверить значение сопротивления. В ряде случаев обрыв токопроводящего элемента не вызывает изменений внешнего вида резистора. Поэтому проверку на его на соответствие номинальному значению производят с помощью омметра либо при необходимости с помощью других измерительных приборов или способов.

Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром. Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:.

Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют.

Технология проверки резистора в домашних условиях

Резисторы являются самыми распространёнными деталями в электрике и электронике. Многие начинающие радиолюбители задаются вопросом о том, как проверить резистор мультиметром. Для определения величины сопротивления используются цифровые и стрелочные мультиметры, или тестеры.

Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

ВИДЕО ПО ТЕМЕ: Как проверить конденсатор, резистор, светодиод?

Резисторы достаточно распространены и встречаются практически во всех электроприборах. Основная характеристика их — номинальное сопротивление. Для того чтобы узнать, годен ли элемент, нужно знать, как проверить резистор мультиметром. Работа с мультиметром также помогает определить многие неполадки в схеме. Обычный мультиметр тестер , используемый в быту, сможет стать незаменимым помощником.

Любая электрическая цепь имеет в себе сопротивление.

Как проверить работоспособность радиодеталей. Сбои в работе многих схем иногда случаются не только из-за ошибок в самой схеме,но так же в том что где-то сгоревшая или просто бракованная радиодеталь. Мультиметр позволяет определять напряжение, силу тока, емкость, сопротивление,и многое другое. Постоянный резистор проверяется мультиметром, включенным в режим омметра. Полученный результат надо сравнить с номинальным значением сопротивления, указанным на корпусе резистора и на принципиальной схеме. При проверке подстроечных и переменных резисторов сначала надо проверить величину сопротивления, замерив его между крайними по схеме выводами, а затем убедиться в надежности контакта между токопроводящим слоем и ползунком. Для этого надо подключить омметр к среднему выводу и поочередно к каждому из крайних выводов.

Нередко при работе с электрической схемой возникает необходимость проверки элемента, который по некоторым признакам может казаться неисправным. Ещё одна причина, из-за которой необходима проверка резистора, — потребность в подгонке его величины под требуемое значение отличное от номинальной величины. В такой ситуации резистивный элемент, как правило, выпаивается из платы, после чего его точное сопротивление измеряется с помощью обычного мультиметра.

Как проверить резисторы в цепи

••• плата электронных компонентов 1 изображение от PeteG с сайта Fotolia.com

Обновлено 24 апреля 2017 г. схема. Он формирует электрический сигнал по мере его прохождения на основе напряжения и тока. Плохой резистор может в конечном итоге привести к выходу из строя других компонентов цепи или к полному отключению цепи. Если вы подозреваете, что неисправный резистор является причиной ваших электрических проблем, вы можете провести простой тест с помощью мультиметра, даже не удаляя резистор из цепи.

Подключите черный и красный щупы к соответствующим клеммам на лицевой панели мультиметра. Черный щуп подключается к клемме «COM» на мультиметре, а красный щуп подключается к клемме, отмеченной символом сопротивления в Ом.

Поверните шкалу мультиметра на значение сопротивления.

Отключите питание цепи, содержащей резистор, который вы хотите измерить. Никогда не измеряйте резистор в цепи, через которую проходит ток под напряжением.

Разрядите все конденсаторы в цепи, прикоснувшись выводами запасного резистора высокой мощности к выводам конденсаторов. Держите провода подсоединенными в течение нескольких секунд, чтобы полностью разрядить накопленную энергию.

Прикоснитесь щупом мультиметра к каждому выводу резистора. Если выводы недоступны, прикоснитесь щупами к точке, где вывод припаян к цепи. Поскольку резисторы не являются направленными компонентами (электричество свободно течет в обоих направлениях через компонент), вы можете подключить любой щуп к любому выводу резистора, не изменяя показания.

Наблюдайте за показаниями на дисплее. Хороший резистор должен тестироваться в пределах своего номинального диапазона. Плохой резистор либо покажет бесконечное сопротивление, либо его измерение намного превысит его номинальное сопротивление. В любом случае резистор больше не работает должным образом.

Вещи, которые вам понадобятся

Мультиметр
Запасной резистор

Предупреждения

Если не отключить питание от цепи или разрядить конденсаторы, это может привести к повреждению мультиметра, а также к ошибочным измерениям.
