Как проверить резисторы мультиметром на плате: пошаговая инструкция

Как правильно проверить резисторы мультиметром, не выпаивая их с платы. Какие настройки мультиметра нужны для проверки резисторов. Как определить исправность резистора по показаниям прибора. На что обратить внимание при тестировании SMD-резисторов.

Подготовка к проверке резисторов на плате

Перед началом тестирования резисторов на печатной плате необходимо выполнить несколько подготовительных шагов:

• Отключить питание от устройства и разрядить все конденсаторы на плате
• Очистить поверхность платы от пыли и загрязнений
• Подготовить мультиметр, установив его в режим измерения сопротивления
• Проверить и при необходимости заменить батарейки в мультиметре
• Подготовить схему платы с обозначением проверяемых резисторов

Правильная подготовка обеспечит безопасность и точность измерений при проверке резисторов непосредственно на печатной плате.

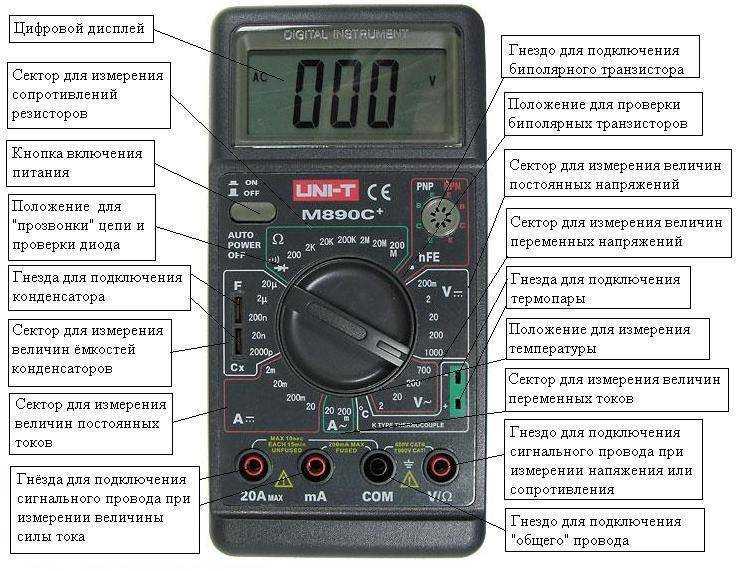

Настройка мультиметра для измерения сопротивления

Для корректной проверки резисторов мультиметром нужно правильно настроить прибор:

1. Установите поворотный переключатель в положение Ω (Ом)
2. Выберите подходящий диапазон измерений:
   • 200 Ом — для резисторов до 200 Ом
   • 2 кОм — для резисторов от 200 Ом до 2 кОм
   • 20 кОм — для резисторов от 2 до 20 кОм
   • 200 кОм — для резисторов от 20 до 200 кОм
   • 2 МОм — для резисторов от 200 кОм до 2 МОм
3. Подключите измерительные щупы к соответствующим гнездам мультиметра

Правильная настройка мультиметра обеспечит получение точных результатов измерения сопротивления резисторов на плате.

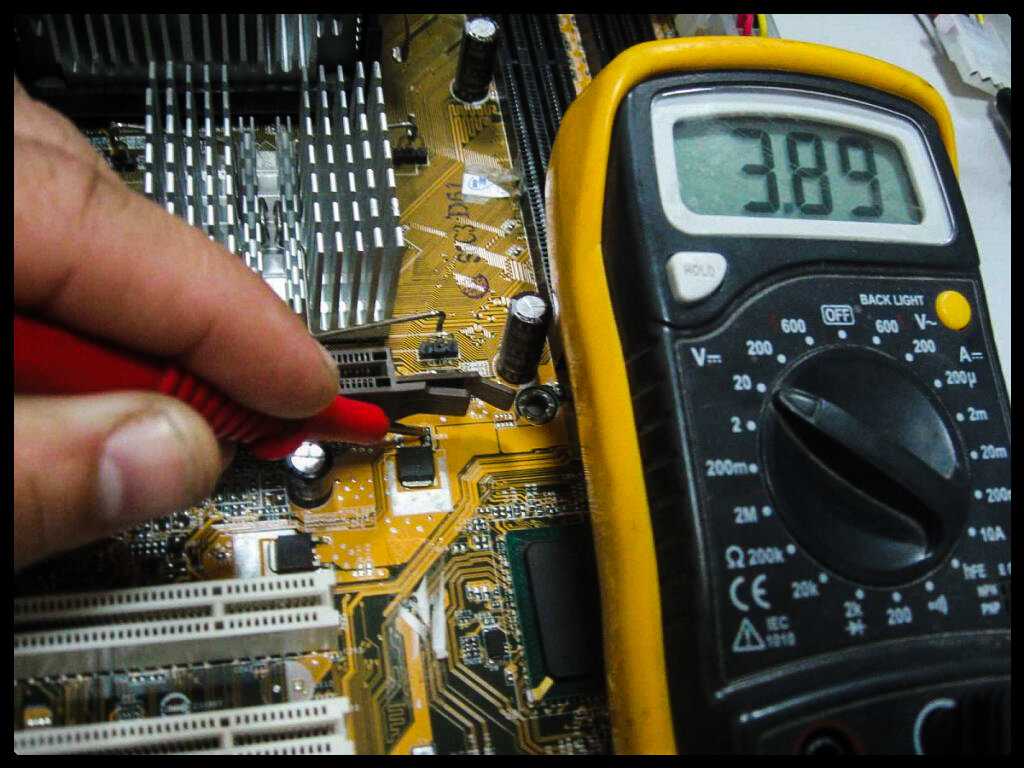

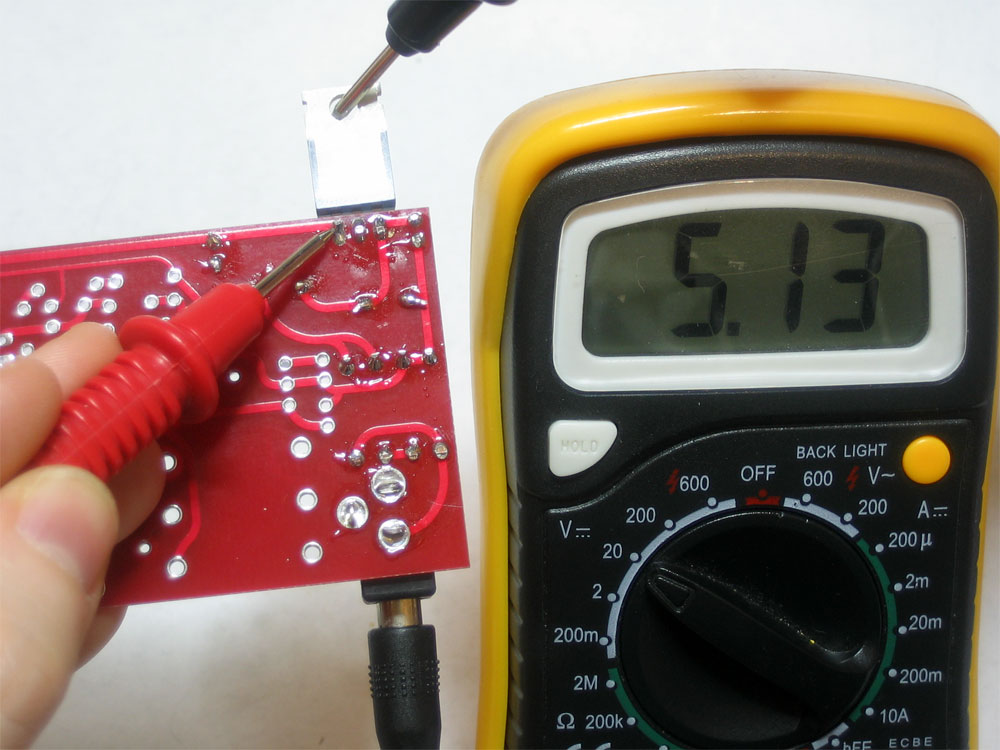

Порядок проверки резисторов на печатной плате

Для проверки резисторов, не выпаивая их с платы, следуйте следующему алгоритму:

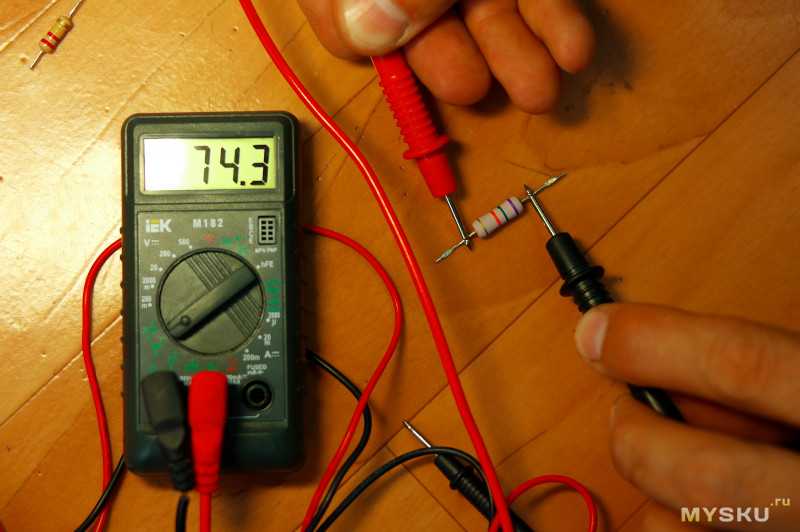

1. Определите расположение проверяемого резистора на плате
2. Прижмите щупы мультиметра к контактным площадкам резистора
3. Считайте показания с дисплея мультиметра
4. Сравните полученное значение с номиналом резистора
5. Проверьте полярность подключения щупов, поменяв их местами
6. Запишите результаты измерений

При проверке важно учитывать, что на результаты могут влиять другие компоненты схемы, подключенные параллельно тестируемому резистору.

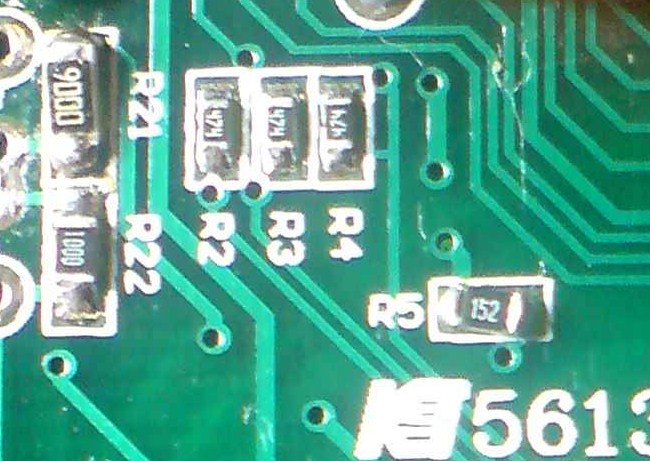

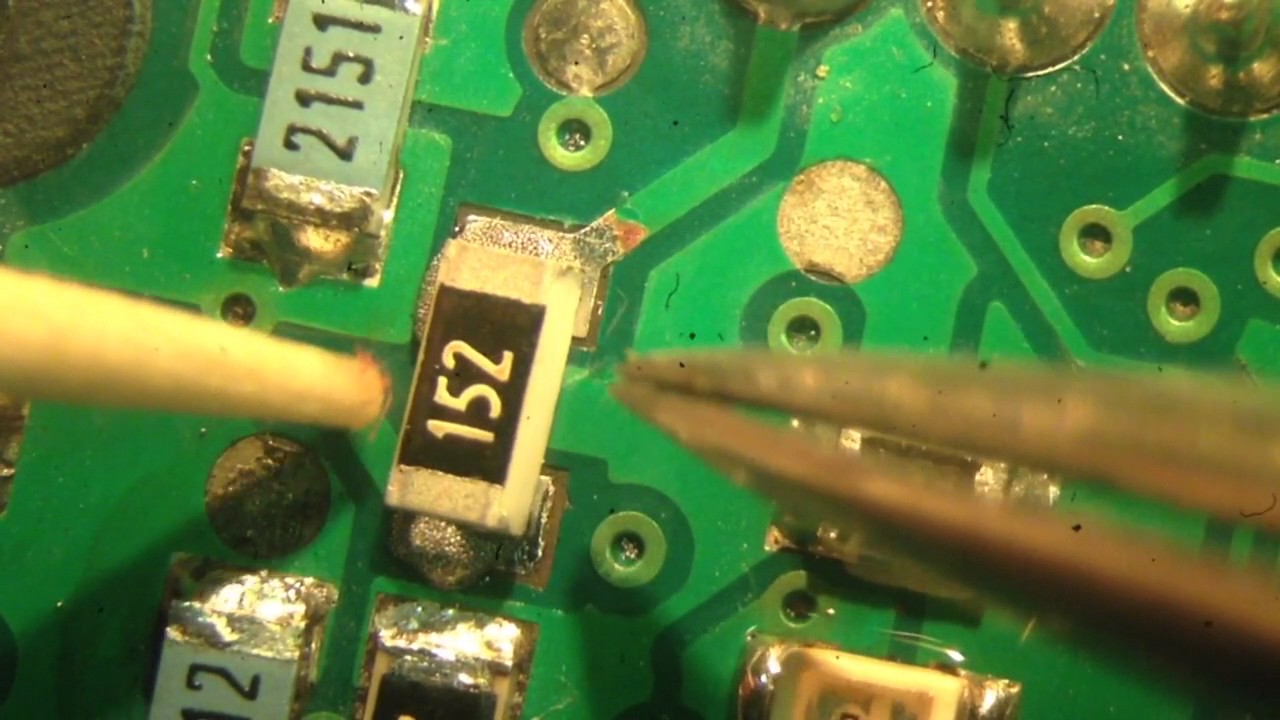

Особенности проверки SMD-резисторов

Проверка миниатюрных SMD-резисторов имеет свои нюансы:

• Используйте острые игольчатые щупы для точного контакта
• Работайте в хорошо освещенном месте, при необходимости используйте лупу
• Будьте осторожны, чтобы не повредить компонент или дорожки платы
• Учитывайте очень малые размеры SMD-резисторов при позиционировании щупов
• Для удобства используйте держатели для щупов или пинцеты

При проверке SMD-резисторов требуется особая аккуратность из-за их миниатюрных размеров. Неправильное обращение может привести к повреждению компонента.

Анализ результатов измерений

После измерения сопротивления резистора необходимо правильно интерпретировать полученные результаты:

• Если измеренное значение совпадает с номиналом (с учетом допуска) — резистор исправен
• Значение близкое к нулю означает короткое замыкание в резисторе
• Бесконечно большое сопротивление указывает на обрыв резистора
• Сильное отклонение от номинала говорит о неисправности резистора
• Учитывайте влияние параллельно подключенных компонентов на результат

При анализе важно принимать во внимание допустимый разброс значений сопротивления, указанный производителем резистора.

Возможные ошибки при проверке резисторов

При тестировании резисторов на плате можно столкнуться со следующими типичными ошибками:

• Неправильный выбор диапазона измерений мультиметра
• Плохой контакт щупов с выводами резистора
• Неучтенное влияние параллельных цепей на плате
• Ошибочная интерпретация допусков номиналов резисторов
• Повреждение резистора или дорожек платы при измерении

Чтобы избежать ошибок, внимательно следуйте инструкции по проверке и учитывайте особенности конкретной схемы.

Меры предосторожности при работе с платой

При проверке резисторов непосредственно на печатной плате соблюдайте следующие меры безопасности:

• Используйте антистатический браслет для защиты компонентов от статического электричества
• Не прикладывайте чрезмерных усилий при контакте щупов с платой
• Избегайте касания других компонентов и дорожек платы
• Работайте в хорошо освещенном и чистом помещении
• При необходимости используйте увеличительные приборы для точного позиционирования

Соблюдение этих мер поможет избежать повреждения платы и компонентов в процессе проверки резисторов.

Радиоэлектроника для начинающих — статьи по основам радиоэлектроники для новичка

#МОП-транзисторы #акустические кабели #аналоги конденсаторов #батареики #биполярные транзисторы #варикапы #варисторы #герконовое реле #динисторы #диодные мосты #диоды #диоды Шоттки #заземление #защитные диоды #керамические конденсаторы #конвертеры конденсатора #конденсаторы #контракторы #маркировка конденсаторов #маркировка резиторов #микросборка #мультиметры #осциллограф #отвертки #паяльник для проводов #переключатели фаз #переменные резисторы #печатные платы #радиодетали #резисторы #реле #светодиоды #стабилитроны #танталовые конденсаторы #твердотельное реле #тепловое реле #термодатчики #тестеры для транзистора #тиристоры #транзисторы #тумблеры #туннельные диоды #фототиристоры

Печатная плата: виды, требования, размеры, методы изготовления

28 Февраля 2023 — Анатолий Мельник

Рассказываем что такое печатная плата, виды и размеры печатных плат. Технология изготовления печатных плат. Из чего изготавливается печатная плата.

Читать полностью3

#печатные платы

Переменный резистор: типы, устройство и принцип работы

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью1404

#переменные резисторы #резисторы

Тумблеры

24 Ноября 2022 — Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью993

#тумблеры

Как проверять транзисторы тестером – отвечаем

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью37

#тестеры для транзистора #транзисторы

Как пользоваться мультиметром

24 Ноября 2022 — Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью1171

#мультиметры

Выпрямитель напряжения: принцип работы и разновидности

29 Декабря 2022 — Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью 872

Переключатель фаз (напряжения): устройство, принцип действия, виды

24 Ноября 2022 — Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью109

#переключатели фаз

Как выбрать паяльник для проводов и микросхем

31 Октября 2022 — Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью960

#паяльник для проводов

Что такое защитный диод и как он применяется

24 Ноября 2022 — Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью1785

#диоды #защитные диоды

Варистор: устройство, принцип действия и применение

24 Ноября 2022 — Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью1325

#варисторы

Виды отверток по назначению и применению

10 Октября 2022 — Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью907

#отвертки

Виды шлицов у отверток

10 Октября 2022 — Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью194

#отвертки

Виды и типы батареек

24 Ноября 2022 — Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки.

Как обозначаются батарейки (маркировка)

Читать полностью1583

#батареики

Для чего нужен контактор и как его подключить

24 Ноября 2022 — Анатолий Мельник

Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью2647

#контракторы

Как проверить тиристор: способы проверки

24 Ноября 2022 — Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью2211

#тиристоры

Как правильно выбрать акустический кабель для колонок

24 Ноября 2022 — Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью1522

#акустические кабели

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 — Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью447

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

24 Ноября 2022 — Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью4794

#варисторы #мультиметры

Герконовые реле: что это такое, чем отличается, как работает

31 Октября 2022 — Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью368

#герконовое реле #реле

Диоды Шоттки: что это такое, чем отличается, как работает

24 Ноября 2022 — Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.

Читать полностью6384

#диоды #диоды Шоттки

Как правильно заряжать конденсаторы

24 Ноября 2022 — Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью3193

#конденсаторы

Светодиоды: виды и схема подключения

24 Ноября 2022 — Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение. Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью9171

#диоды #светодиоды

Микросборка

10 Октября 2022 — Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью3393

#микросборка

Применение, принцип действия и конструкция фототиристора

24 Ноября 2022 — Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием. Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью921

#тиристоры #фототиристоры

Схема подключения теплового реле – принцип работы, регулировки и маркировка

31 Октября 2022 — Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью6582

#реле #тепловое реле

Динисторы – принцип работы, как проверить, технические характеристики

24 Ноября 2022 — Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью733

#динисторы

Маркировка керамических конденсаторов

24 Ноября 2022 — Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью6252

#керамические конденсаторы #конденсаторы

Компактные источники питания на печатную плату

24 Ноября 2022 — Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью924

#печатные платы

SMD-резисторы: устройство и назначение

24 Ноября 2022 — Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью375

#резисторы

Принцип работы полевого МОП-транзистора

24 Ноября 2022 — Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью4413

#МОП-транзисторы #транзисторы

Проверка микросхем мультиметром: инструкция и советы

24 Ноября 2022 — Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью2248

#мультиметры

Характеристики, маркировка и принцип работы стабилитрона

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью4151

#стабилитроны

Что такое реле: виды, принцип действия и устройство

10 Октября 2022 — Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью1253

#реле

Конденсатор: что это такое и для чего он нужен

24 Ноября 2022 — Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью1485

#конденсаторы

Все о танталовых конденсаторах — максимально подробно

24 Ноября 2022 — Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью174

#конденсаторы #танталовые конденсаторы

Как проверить резистор мультиметром

24 Ноября 2022 — Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью344

#мультиметры #резисторы

Что такое резистор

24 Ноября 2022 — Анатолий Мельник

Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью9101

#резисторы

Как проверить диодный мост мультиметром

24 Ноября 2022 — Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью15121

#диодные мосты #диоды #мультиметры

Что такое диодный мост

24 Ноября 2022 — Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью2250

#диодные мосты #диоды

Виды и принцип работы термодатчиков

24 Ноября 2022 — Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью1217

#термодатчики

Заземление: виды, схемы

11 Октября 2022 — Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью2556

#заземление

Как определить выводы транзистора

24 Ноября 2022 — Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью4059

#транзисторы

Назначение и области применения транзисторов

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью3215

#транзисторы

Как работает транзистор: принцип и устройство

24 Ноября 2022 — Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью7066

#транзисторы

Виды электронных и электромеханических переключателей

24 Ноября 2022 — Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью 1833

Как устроен туннельный диод

24 Ноября 2022 — Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью5798

#диоды #туннельные диоды

Виды и аналоги конденсаторов

24 Ноября 2022 — Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью735

#аналоги конденсаторов #конденсаторы

Твердотельные реле: подробное описание устройства

31 Октября 2022 — Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью4122

#реле #твердотельное реле

Конвертер единиц емкости конденсатора

24 Ноября 2022 — Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью492

#конвертеры конденсатора #конденсаторы

Графическое обозначение радиодеталей на схемах

24 Ноября 2022 — Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью5769

#радиодетали

Биполярные транзисторы: принцип работы, характеристики и параметры

24 Ноября 2022 — Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью1337

#биполярные транзисторы #транзисторы

Как подобрать резистор по назначению и принципу работы

24 Ноября 2022 — Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью1206

#резисторы

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

24 Ноября 2022 — Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью4556

#тиристоры

Зарубежные и отечественные транзисторы

24 Ноября 2022 — Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью1018

#транзисторы

Исчерпывающая информация о фотодиодах

24 Ноября 2022 — Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью290

#тиристоры #фототиристоры

Калькулятор цветовой маркировки резисторов

24 Ноября 2022 — Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью947

#маркировка резиторов #резисторы

Область применения и принцип работы варикапа

24 Ноября 2022 — Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью7748

#варикапы

Маркировка конденсаторов

24 Ноября 2022 — Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью6910

#конденсаторы #маркировка конденсаторов

Виды и классификация диодов

24 Ноября 2022 — Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью1152

#диоды

Как определить резистор

В данной статье речь пойдет об определении основных параметров для отечественных и зарубежных резисторов с помощью таблиц цветовой маркировки. Чтобы запомнить цветную кодировку резисторов и других электронных компонентов, надо обратить внимание на то, что после черной полосы 0 и коричневой полосы 1 идет последовательность цветов радуги. Голубой и синий цвета в маркировке не различаются, так как цветовая маркировка резисторов изначально была разработана в англоязычных странах, где эти цвета произносятся одинаково. Маркировка наносится цветными кольцами.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Технология проверки резистора в домашних условиях
• Как проверить резистор на исправность с помощью мультиметра
• Резисторы, ток и напряжение
• Как определить сопротивление резистора?
• Маркировка резисторов
• Как проверить резистор мультиметром
• Как проверить резистор мультиметром на исправность?

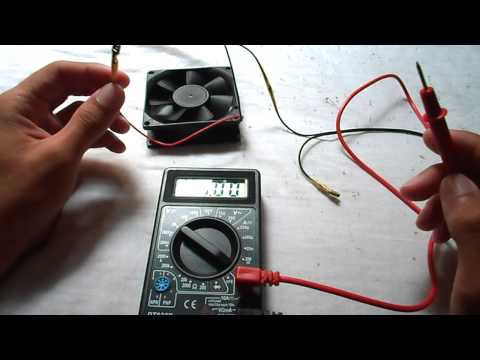

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок 10. МАРКИРОВКА РЕЗИСТОРОВ ВСЕХ ТИПОВ

Технология проверки резистора в домашних условиях

Проверить неисправность резисторов можно как внешним осмотром, так и проверкой сопротивления резистора мультиметром. Резистор представляет собой электронный элемент с нанесенным слоем графита в виде спирали. Этот графитовый слой элемента может подгорать частично или полностью выгорать. В этом случае его сопротивление значительно вырастает и становится близким к бесконечности.

При механических воздействиях возможен обрыв контакта графитовой дорожки с контактной площадкой вывода резистора. Поиск неисправного элемента обычно начинают с полупроводниковых приборов — это транзисторы, диоды, тиристоры, оптроны и т. Перед тем как проверить резистор мультиметром проводят его визуальный осмотр.

Если на корпусе элемента образовалось почернение или потемнение, то это говорит о том, что сопротивление перегревалось из-за тока превышающего мощность резистора. Все номиналы резисторов имеют ряд мощностей от 0, Вт до нескольких десятков и даже сотен Вт.

Следовательно, сопротивление одного номинала и разной мощности, рассчитаны на разные рабочие токи. Если сопротивление с почерневшим корпусом, тогда нужно неисправность искать в соседних компонентах платы, которые стали виновником перегрузки резистора. Также перед проверкой мультиметром пинцетом осторожно покачивают вывода элемента. Если вывод шатается, то это говорит об их обрыве. Такое сопротивление требует замены. Для правильной оценки величины сопротивления мультиметром, его батарейки не должны быть разряжены.

Чтобы оценить их пригодность, достаточно выставить режим звуковой прозвонки и замкнуть щупы тестера. Если батарейки в норме, звуковая сигнализация будет достаточно громкой. Перед проверкой величины сопротивления компонента, нужно выставить необходимые пределы сопротивления на приборе которым будут проводиться измерения, и замкнуть щупы.

На дисплее должен высветиться ноль. Для достоверности измерений, не нужно касаться металлических концов щупов руками. Перед тем как проверить резистор мультиметром, вывода сопротивления очищают от окиси. При проверке учитывают также процент допуска номинала сопротивления. При других значениях сопротивления можно считать, что данный элемент неисправен. Если резистор находится в составе электрической цепи на плате, тогда один его конец нужно отсоединить или отпаять, т.

Также перед тестированием любых компонентов электронной платы, в том числе и резисторов, нужно отключать напряжение питания, если только вы не измеряете режим работы компонентов электронной схемы на печатной плате.

Все вышесказанное относится и к проволочным сопротивлениям и резисторам поверхностного монтажа SMD. Поэтому при измерении необходимо отпаивать один вывод элемента. Это касается и SMD резисторов. Однако если нет возможности отпаять вывод без повреждения контактной площадки, можно аккуратно острым ножом обрезать дорожку печатной платы в нескольких миллиметрах от вывода элемента.

После проверки мультиметром обрезанную дорожку запаивают. Этим методом пользуются при тестировании без выводных SMD резисторов. Один конец этих элементов не отпаяешь, чтобы полностью снять их с платы нужно иметь два паяльника или специальный фен для пайки. Для проверки переменного резистор мультиметром, его полностью выпаривают из платы. Тестируют переменный резистор потенциометр между постоянным и переменным ползунком выводами.

Плавно перемещая средний вывод, наблюдают за показаниями прибора. При исправном переменном потенциометре показания меняются плавно, без бросков и разрывов. Затем те же замеры проводят между другим постоянным выводом и ползунком. Переменные потенциометры удобно проверять на стрелочном тестере, прослеживая за плавным перемещением стрелки прибора. Ваш e-mail не будет опубликован. Проверка резисторов на плате не выпаивая. Типы резисторов. Таблица номиналов сопротивлений по цветным полосам на резисторе.

Тоже интересные статьи Как проверить транзистор мультиметром не выпаивая. Как проверить тиристор и симистор мультиметром. Как проверить диод мультиметром не выпаивая.

Как прозвонить провода мультиметром. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Поиск Найти:. Калькуляторы Калькулятор расчета сопротивления проводника Калькулятор расчета сечения кабеля по мощности и току Калькулятор расчета сечения провода по мощности и току Закон Ома для участка цепи Параллельное соединение резисторов, онлайн расчет Калькулятор расчета делителя напряжения Последовательное соединение конденсаторов, онлайн расчет Калькулятор расчета тока в однофазных и трехфазных сетях Ток нагрузки, онлайн расчет Расчет трансформатора, онлайн калькулятор Мощность электрического тока, онлайн калькулятор Расчет тока по мощности, онлайн калькулятор Мощность насоса для скважин на воду Калькулятор расчета количества светильников Калькулятор расчета количества ламп Калькулятор расчета освещенности рабочего места Калькулятор расчета освещенности помещения Калькулятор расчета потери напряжения в кабеле Калькулятор расчета потери напряжения в проводе Мощность кондиционера, онлайн расчет.

Как проверить резистор на исправность с помощью мультиметра

При работе с электрической схемой возникают ситуации, когда необходимо проверить сопротивление резистора. Это может понадобиться при проверке исправности или подгонке его величины под требуемое значение, которое отличается от номинального. Проверять сопротивление можно, не выпаивая резистор, или после его выпайки. В этой статье я расскажу, как правильно проверить резистор мультиметром. Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. То есть, при известных напряжении и силе тока легко определить сопротивление.

А всё потому, что мощность определяется размером: Таблица определения мощности и типа чип-резистора по его размеру. Правая.

Резисторы, ток и напряжение

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Про резисторы для начинающих заниматься электроникой. Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Как определить сопротивление резистора?

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева. Вход с паролем и Регистрация.

Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допустимое отклонение сопротивления от его номинального значения.

Маркировка резисторов

В этой статье мы рассмотрим резистор и его взаимодействие с напряжением и током, проходящим через него. Вы узнаете, как рассчитать резистор с помощью специальных формул. В статье также показано, как специальные резисторы могут быть использованы в качестве датчика света и температуры. Новичок должен быть в состоянии представить себе электрический ток. Даже если вы поняли, что электричество состоит из электронов, движущихся по проводнику, это все еще очень трудно четко представить себе.

Как проверить резистор мультиметром

Резисторы относятся к наиболее простым, с точки зрения понимания и конструктивного исполнения, радиоэлектронным элементам. Однако при этом они занимают лидирующее место по применению в схемах различных электронных устройств. Поэтому очень важно научится применять их в практических целях, уметь самостоятельно рассчитать необходимые параметры и правильно выбрать резистор с соответствующими характеристиками. Этим и другим вопросам посвящена данная статья. Основное назначение резисторов — ограничивать величину тока и напряжения в электрической цепи с целью обеспечения нормального режима работы остальных электронных компонентов электрической схемы, таких как транзисторы, диоды, светодиоды, микросхемы и т. Главнейшим параметром любого резистора является сопротивление.

Резистор — это такой элемент, без которого не может обойтись ни одна схема. Поэтому не просто желательно, а необходимо знать.

Как проверить резистор мультиметром на исправность?

Количества уникальных резисторов Allen-Bradley из углеродистой композиции весьма ограничены, так как их производство прекратилось в США много лет назад. У резисторов Allen-Bradley есть огромное количество поклонников, особенно у конструкторов ламповых усилителей, в том числе гитарных. Большинство лучших образцов усилителей, например, таких, как Marantz было построено именно с использованием этих резисторов — поэтому за ними идет настоящая охота среди энтузиастов качественного звука. Сохранить и прочитать потом —.

Первым делом давайте разберемся с советскими резисторами. Хоть ты что делай, а от советской электроники не убежишь. Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0. МЛТ — это разновидность самых распространенных советских резисторов, от сокращенных названий М еталлопленочный, Л акированный, Т еплоустойчивый. У других же резисторов мощность можно прикинуть по габаритам.

Всем привет.

Содержание: Обозначение номинала буквами и цифрами Как определить номинал по цветовым кольцам Маркировка SMD резисторов. На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами кольцами. Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров. Маркировка третьего непонятна, возможно он развернут не той стороной.

Расчет номинала резистора по цветовому коду: укажите количество цветных полос и выберите цвет каждой из них меню выбора цвета находится под каждой полоской. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении справа — налево. Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой.

Как измерить сопротивление с помощью цифрового и аналогового мультиметра?

Измерение сопротивления так же, как напряжение и ток, является важной частью поиска и устранения неисправностей любого компонента. Он говорит о состоянии компонентов. Измерение сопротивления также используется для проверки разомкнутых или замкнутых цепей. И последнее, но не менее важное: вы можете проверить, насколько точны резисторы, поскольку они также имеют цветовую маркировку.

Похожие сообщения:

• Как измерить сопротивление с помощью цифрового и аналогового мультиметра?
• Как измерить напряжение с помощью цифрового и аналогового мультиметра?

Содержание

Что такое сопротивление?

Сопротивление – это сопротивление течению тока. Прибор, который используется для измерения сопротивления, называется омметром. На обоих выводах омметра есть напряжение, которое пропускает ток через проверяемый компонент. Если сопротивление очень велико, это означает, что будет течь слабый ток. Если сопротивление низкое, это означает, что ток будет высоким. Основываясь на величине протекающего тока, он определяет сопротивление.

Мы также можем использовать показания сопротивления для определения короткого замыкания или обрыва цепи. В этом руководстве по мультиметру мы будем измерять сопротивление с помощью цифрового мультиметра и аналогового мультиметра с пошаговым руководством. Прежде чем вы приступите к выполнению шагов, вы должны знать основную разницу между сопротивлением постоянному и переменному току.

Похожие сообщения:

• Как проверить конденсатор с помощью цифрового (мультиметра) и аналогового (AVO-метра)
• Как проверить диод с помощью цифрового и аналогового мультиметра

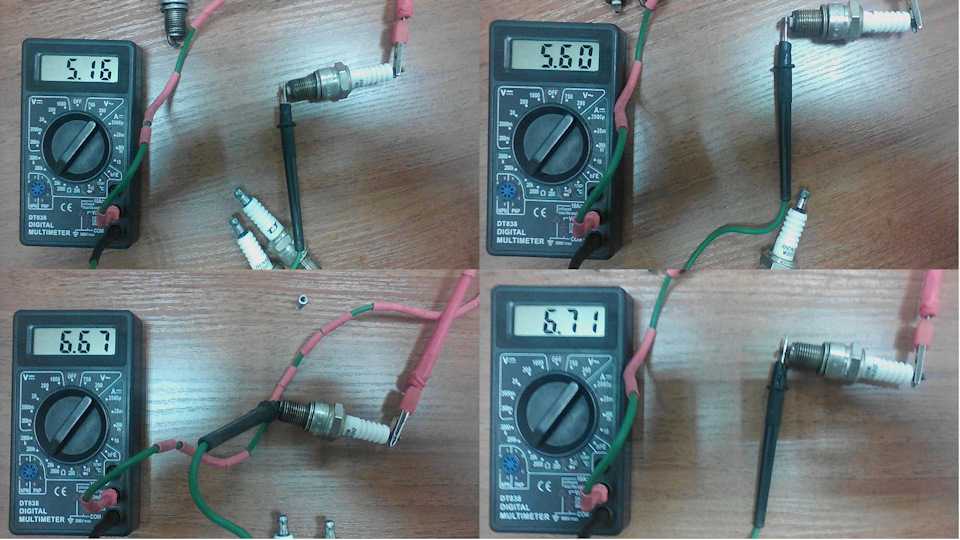

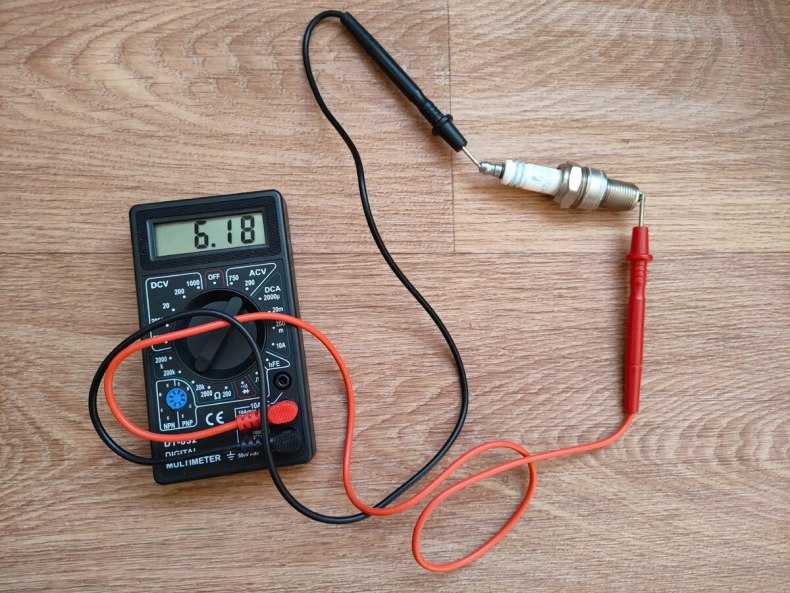

Измерение сопротивления

с помощью цифрового мультиметра:

• Отключите питание цепи.
• Если на плате есть конденсатор, сначала разрядите его.
• Изолируйте компонент, сопротивление которого необходимо измерить. Если возможно, удалите его из цепи, чтобы избежать параллельных путей, которые могут повлиять на общее сопротивление.
• Включите мультиметр.
• Поверните ручку селектора на сопротивление Ω

• Выберите подходящий диапазон, немного превышающий ожидаемое значение сопротивления для обеспечения высокой точности. Если он неизвестен, выберите более высокие настройки. Позже его можно будет снова опустить.

• Вставьте черный щуп в разъем COM (общий).
• Вставьте красный щуп в Ω Большинство цифровых мультиметров имеют общий разъем, используемый для Ω, V и непрерывности. Используйте разъем, на котором есть символ Ω.

• Подсоедините провода к компоненту.
• Обратите внимание на показания. Измените диапазон на минимально возможное значение, чтобы получить точные показания.

Измерение данного резистора 1 кОм показывает сопротивление 1004 Ом, что является более точным, поскольку 4-я цветовая полоса (золотая) показывает допуск 5% путем случайного подключения к высокому напряжению.

Примечание. Не измеряйте сопротивление цепи при включенном питании. Прежде чем тестировать компонент, обратите внимание на конденсаторы в цепи. Параллельные компоненты также влияют на эквивалентное сопротивление. убедитесь, что тестируемый компонент не имеет параллельных компонентов. Не прикасайтесь к кончикам проводов во время измерения, это приведет к ошибке в показаниях.

Похожие сообщения:

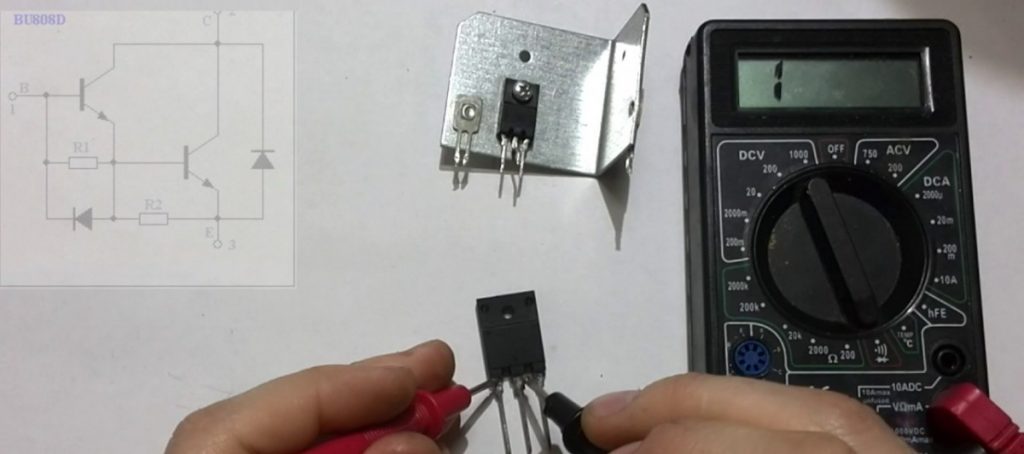

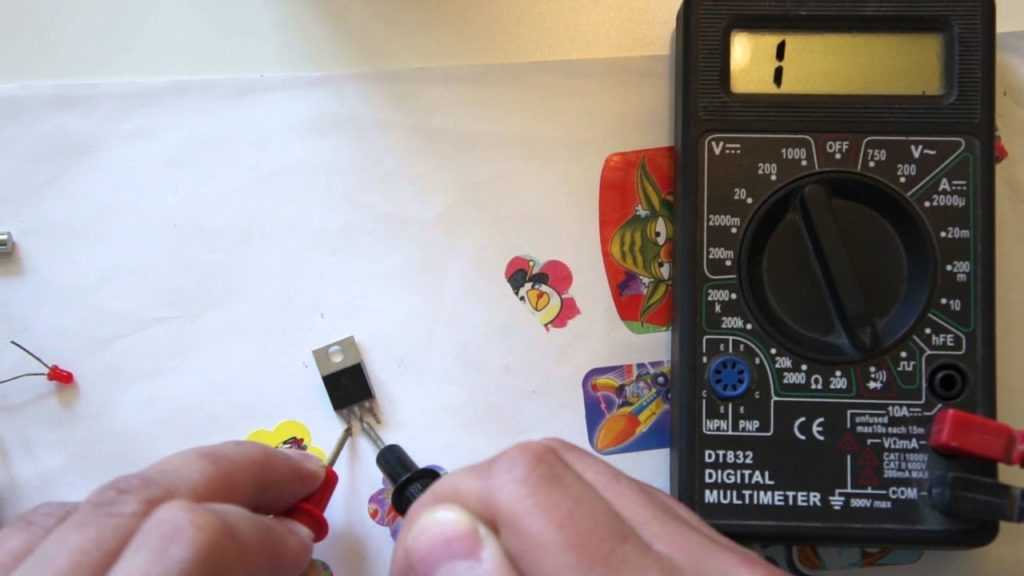

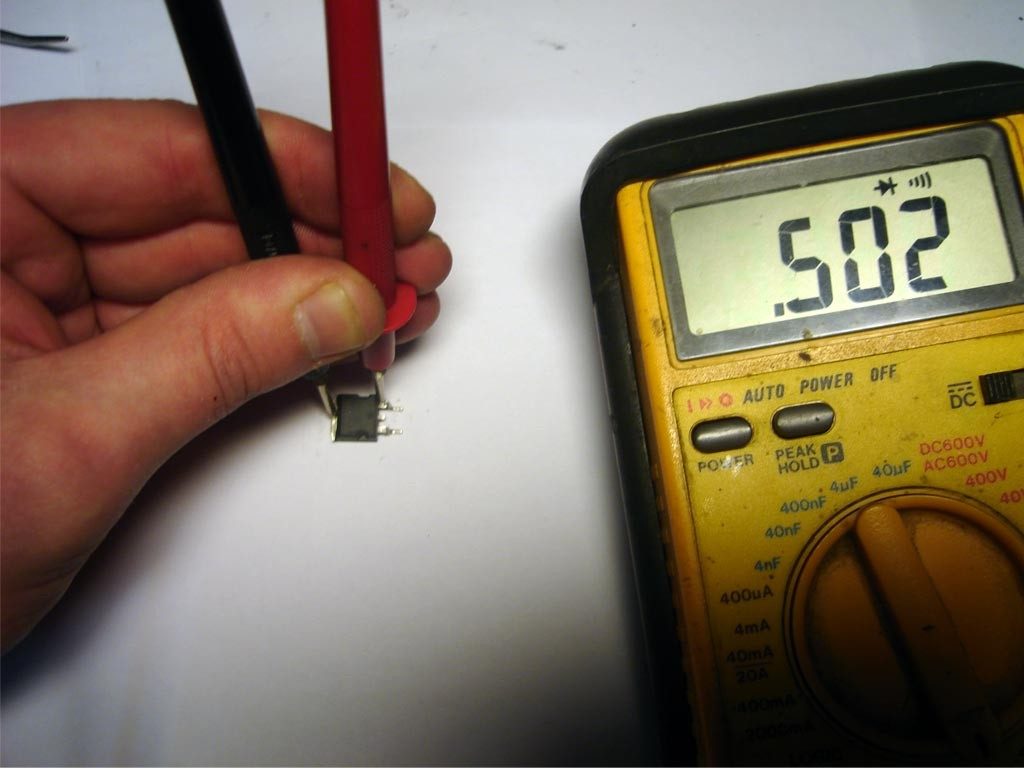

• Как проверить транзистор мультиметром (DMM+AVO)

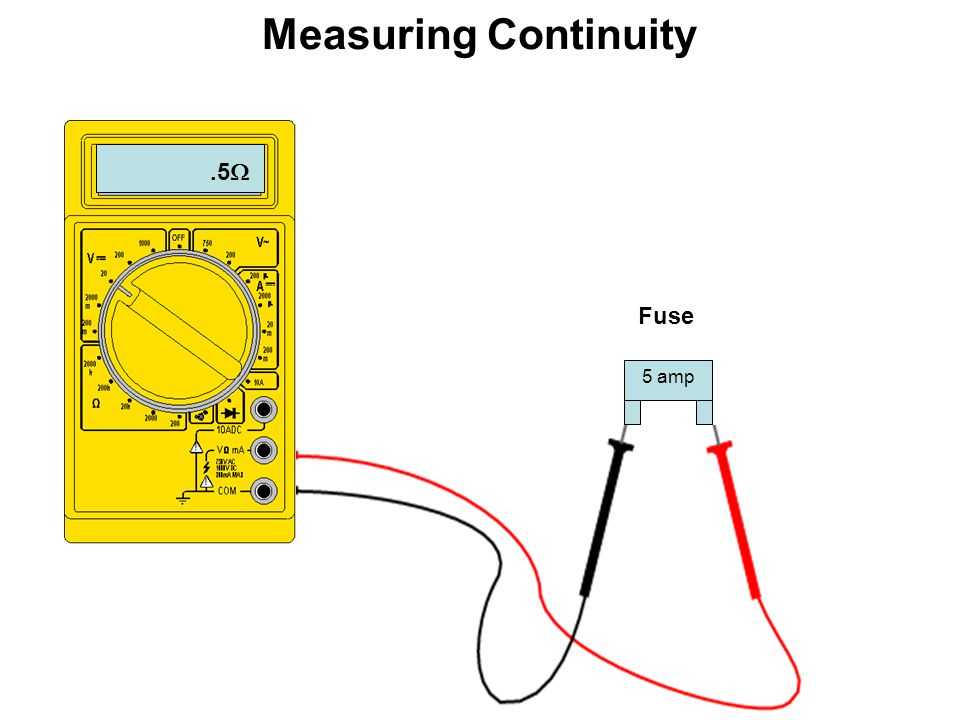

• Как выполнить проверку непрерывности с помощью мультиметра?

Измерение сопротивления

с помощью аналогового мультиметра:

Аналоговый мультиметр имеет ту же процедуру. Однако при измерении сопротивления требуется небольшая калибровка.

• Как обычно, сначала отключите питание цепи и разрядите, если есть конденсатор.
• Тестируемый компонент не должен иметь параллельных компонентов. Если возможно, удалите компонент из цепи.
• Включите аналоговый мультиметр.
• Поверните ручку селектора на сопротивление Ω

• Выберите подходящий диапазон, немного превышающий ожидаемое значение сопротивления для обеспечения высокой точности. Его можно будет изменить обратно позже.

Примечание : Диапазон сопротивления аналогового мультиметра имеет повышающие коэффициенты. Например, x1, x10 и x100 — это разные диапазоны, показывающие значение шкалы, умноженное на коэффициент для получения фактического показания.

• Вставьте черный щуп в разъем COM (общий).
• Вставьте красный щуп в Ω. Некоторые измерители имеют общий разъем Ω с напряжением. Используйте розетку с символом Ω.

• Откалибруйте или отрегулируйте ноль счетчика, соединив оба щупа вместе и повернув ручку регулировки нуля, чтобы показать отклонение на полную шкалу, т. е. 0 Ом.

• Подсоедините провода к компоненту.
• Обратите внимание на показания. Отрегулируйте диапазон измерителя, чтобы показать максимально возможное отклонение, чтобы получить максимальную точность.

• Если диапазон равен x1, то это показание составляет 100 Ом. Если диапазон x10, показание составляет 1000 Ом. Если диапазон x100, показание составляет 10 000 Ом.

• После завершения снимите щупы и выберите режим измерения напряжения, чтобы случайно не подключить его к напряжению.

Похожие сообщения:

• Как проверить реле? Проверка твердотельных реле и реле катушки

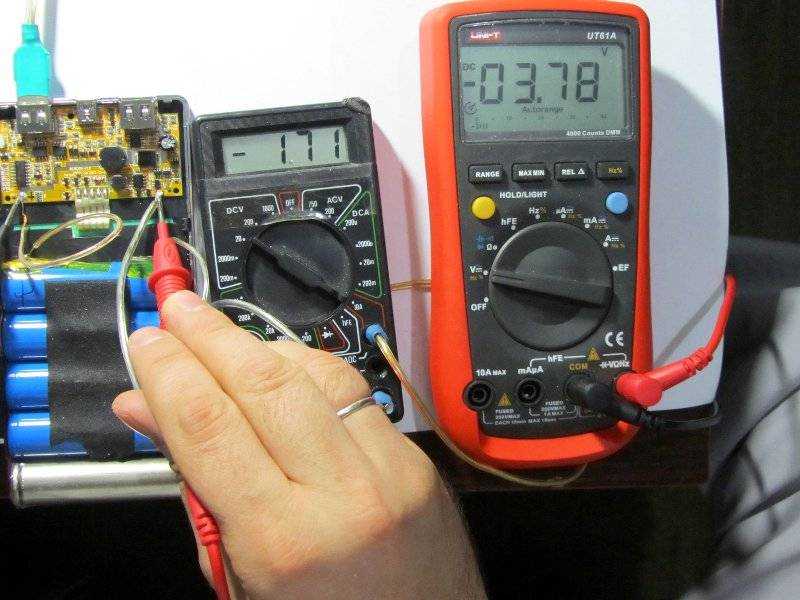

• Как проверить аккумулятор с помощью тест-метра?

Фактор, влияющий на показания сопротивления

На сопротивление могут влиять многие факторы. Поэтому при измерении сопротивления необходимо учитывать следующие факторы:

Компонент в цепи: Если компонент находится внутри цепи, на его сопротивление могут влиять любые другие компоненты, включенные параллельно.

Мощность в цепи: Если в цепь или какой-либо заряженный конденсатор подается питание, это повлияет на показания, поскольку омметр работает на основе тока, протекающего через измеритель.

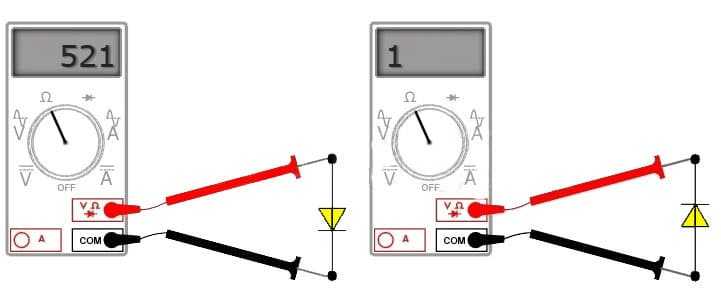

Диод в цепи: Если в цепи есть диод, сопротивление цепи будет меняться, если щупы поменять местами. это связано с тем, что диод не пропускает ток в одном направлении.

Пальцы касаются проводов : если ваши пальцы касаются проводов, это повлияет на показания из-за утечки некоторого тока через ваше тело. Не прикасайтесь к кончикам проводов при измерении сопротивления.

Температура: Повышение температуры большинства компонентов при прохождении через них тока. Лучше не измерять сопротивление, когда они горячие, потому что температура влияет на сопротивление.

Похожие сообщения:

• Как проверить и исправить дефекты печатной платы (PCB)?
• Почему используется резистор с нулевым сопротивлением? Применение резисторов 0 Ом

Цепь включена

Всегда проверяйте, что на цепь не подается питание. это не только влияет на показания сопротивления, но и высокое напряжение может повредить мультиметр.

Относительный, нулевой или дельта-режим

Современный цифровой мультиметр имеет режим «REL», сокращение от «относительный режим», который также известен как нулевой или дельта-режим. Он используется для измерения очень малых сопротивлений. В этом режиме сопротивление щупов автоматически вычитается из показаний. Когда щупы замкнуты вместе, он должен показывать 0 Ом.

Настройка нуля аналогового мультиметра

Калибровка нуля или настройка нуля — очень важный этап перед измерением сопротивления с помощью аналогового мультиметра. Когда выводы щупа закорочены, должно обеспечиваться полное отклонение (FSD), что означает нулевое сопротивление между выводами.

Если FSD отсутствует, т.е. оказывает некоторое сопротивление, его необходимо устранить, повернув ручку управления нулем, чтобы перевести стрелку до упора в FSD.

На него также влияет изменение диапазона измерителя. Поэтому всякий раз, когда вы меняете диапазон измерителя, необходимо выполнять калибровку нуля.

Если вы не можете получить FSD даже после соединения щупов вместе и поворота регулятора нуля, батарея мультиметра разряжена и ее необходимо заменить.

Разряжение батареи

В отличие от измерения напряжения и тока, при измерении сопротивления расходуется батарея внутри прибора. Поэтому, если батарея разряжена, это повлияет на показания. Цифровой мультиметр показывает четкие указания на низкий заряд батареи, а также показывает высокое сопротивление между его щупами. Однако аналоговый мультиметр таких показаний не имеет. Вместо этого, если он не показывает FSD при соединении датчиков вместе, батарея разряжена и ее необходимо заменить.

Учебные пособия по мультиметрам:

• Проверка электрических и электронных компонентов и устройств с помощью мультиметра
• Основные инструменты для электротехники и электроники
• Как найти подходящий размер кабеля и провода для установки электропроводки?
• Как подобрать розетки, розетку и выключатель подходящего размера?
• Как найти правильный размер автоматических выключателей?
• Как рассчитать номинал резистора для светодиода?
• Как рассчитать время зарядки аккумулятора и ток зарядки? Пример
• Как найти правильный размер заземляющего проводника, заземляющего провода и заземляющих электродов?
• Калькулятор цветового кода резистора — расчет 3-, 4-, 5- и 6-полосных резисторов
• Как найти значение сгоревшего резистора? (4 метода)

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как мультиметр измеряет сопротивление резистора

Резистор является наиболее фундаментальным компонентом электроники, с которым вы часто сталкиваетесь в своей жизни, будучи любителем или студентом инженерного факультета.

Эти крошечные компоненты спрятаны повсюду во всех электронных устройствах, которые вы видите вокруг себя.

Итак, как узнать, какое сопротивление предлагает каждый резистор? Ответ прост, с помощью мультиметра. Но как мультиметр измеряет сопротивление?

Чтобы узнать ответ, я написал эту статью. В этой статье я делюсь некоторыми базовыми знаниями о том, как можно измерить сопротивление с помощью мультиметра, если вы новичок.

Содержание

Как мультиметр измеряет сопротивление

Сопротивление – это сопротивление резистора протекающему через него току. Чем выше значение сопротивления, тем выше сопротивление, и наоборот.

Теперь для измерения сопротивления нам понадобится мультиметр. И вы знаете, мультиметры бывают двух типов: автоматический диапазон и ручной диапазон. Оба выполняют одну и ту же работу, но немного отличаются, когда речь идет об экономии времени и удобстве.

Для всех мультиметров вы увидите знак «Ом» (Ом) где-то на вашем мультиметре. Именно сюда должна указывать ручка вашего мультиметра, когда вы хотите измерить сопротивление с помощью мультиметра.

Мультиметры с автоматическим определением диапазона имеют только одну настройку или точку, на которую нужно направить ручку мультиметра для измерения сопротивления. Я делюсь следующим изображением для вашей справки здесь.

Если у вас есть такой мультиметр, знайте, что вы работаете с мультиметром с автоматическим диапазоном.

Для мультиметров с ручным диапазоном имеется один знак сопротивления, а под ним определяется несколько диапазонов. Вы можете выбрать из всех представленных диапазонов в соответствии с вашими потребностями.

См. выше для справки. Если панель настроек вашего мультиметра выглядит так, значит, у вас мультиметр с ручным управлением.

Автодиапазон по сравнению с Ручным диапазоном

Хотя мы уже рассмотрели тему настроек мультиметра с автоматическим и ручным диапазоном, почему бы не обсудить немного глубже, чтобы узнать, какой из них лучше и почему?

Поскольку мы уже живем в мире автоматизации, мы зависим от нее. Нам больше всего нравится автоматизация. То же самое касается настроек мультиметра.

Мультиметр с автоматическим определением диапазона вас совершенно не побеспокоит, вы просто подносите щупы к резистору, и он сразу же дает вам значение.

Это кажется довольно простым, не так ли??

С другой стороны, при работе с мультиметром с ручным диапазоном вам придется постоянно вращать ручку, чтобы получить правильную настройку или диапазон для вашего резистора.

Поначалу это может быть довольно сложно, так как вы сами иногда сталкиваетесь с этим, если используете его. Иногда вы ожидаете большее значение сопротивления, но ваш мультиметр показывает маленькое значение, и позже вы понимаете, что все это время работали с неправильными настройками.

Короче говоря, мультиметр с автоматическим диапазоном сэкономит вам много времени и энергии в вашей жизни.

Пошаговое руководство по измерению сопротивления

Теперь, когда у нас уже есть подробное введение в настройки измерения сопротивления на мультиметре, давайте углубимся в нашу настоящую цель — измерение сопротивления с помощью мультиметра.

Чтобы измерить сопротивление резистора с помощью мультиметра, вам понадобится только мультиметр и резистор, сопротивление которого вы хотите измерить. Итак, собирайте материалы и приступайте.

1. Подключение щупов

Подсоедините щупы мультиметра к нужным клеммам. В этот момент вы можете задаться вопросом, какие терминалы правильные, верно? Позвольте мне рассказать вам более подробно. Посмотрите на изображение ниже.

Большинство мультиметров имеют три или четыре клеммы и 2 щупа. Если вы внимательно посмотрите, то заметите, что каждая клемма помечена. Наиболее распространенными метками в мультиметре являются COM, VΩmA и 10A. Клемма COM является общей клеммой или заземлением. VΩmA, как указано, представляет собой порт напряжения, сопротивления и миллиампер. Это означает, что вы можете измерять напряжение, сопротивление и небольшие токи, используя этот порт.

Итак, для вас правильными клеммами будут клеммы COM и VΩmA. Да, вы правильно угадали. Подключите черный щуп к COM-порту, а красный щуп к порту VΩmA.

2. Настройка вашего мультиметра в омметр

Теперь, когда вы подключили щупы, вам нужно превратить ваш мультиметр в омметр, т.е. прибор, измеряющий сопротивление. Для этого поверните ручку мультиметра на знак Ω.

Если у вас есть мультиметр с автоматическим диапазоном, вам не о чем беспокоиться. Но если у вас есть многодиапазонный мультиметр, вам нужно найти подходящий диапазон для выбранного вами резистора.

3. Тесты на обрыв/короткое замыкание

Это тесты, которые мы проводим, чтобы убедиться, что мультиметр, с которым мы работаем, исправен и дает точные результаты. Для разомкнутой цепи после настройки на омметр мы оставили щупы как есть, т.е. разомкнутыми (не касаясь ни одного устройства, ни самого себя). Проверяем дисплей. Если в такой ситуации мультиметр показывает Ол или 1, значит, наш мультиметр в порядке.

Для короткого теста мы закорачиваем щупы и видим результаты на дисплее. Этот тест должен показывать 0 на дисплее.

4. Измерение значения сопротивления

После испытаний можно приступить к измерению сопротивления.

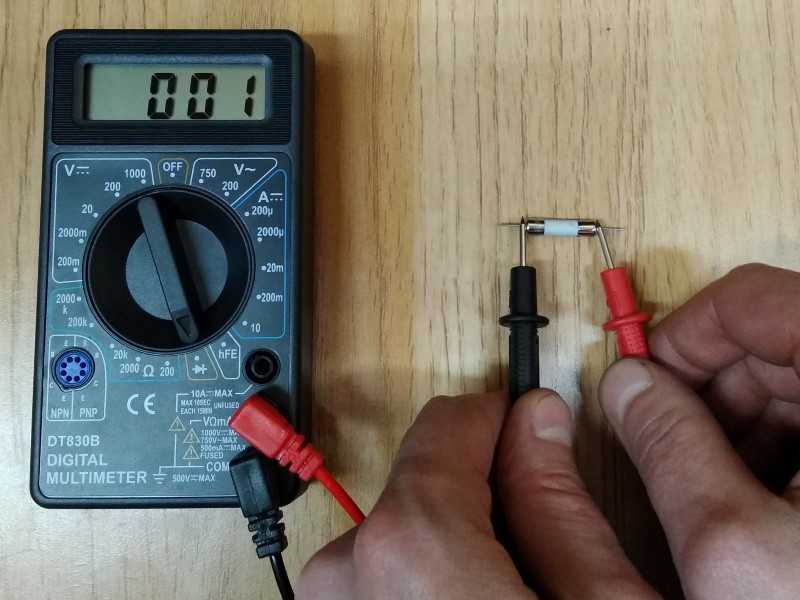

Подсоедините щупы мультиметра к ножкам резистора, один щуп будет с одной стороны, а другой с другой стороны. Здесь важно отметить, что резистор не имеет полярности, поэтому не имеет значения, каким образом вы подключите свои щупы к резистору, значение сопротивления будет одинаковым.

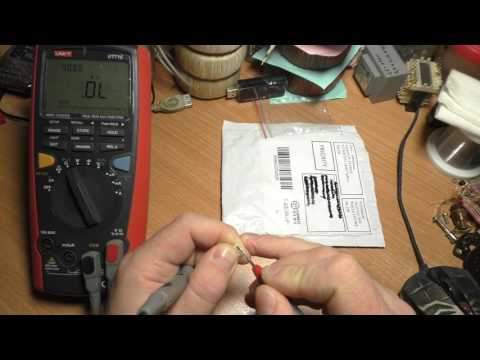

Еще один важный момент для тех, кто использует многодиапазонный мультиметр. Вы должны начать с минимального диапазона сопротивления для вашего мультиметра. Если ваше значение сопротивления больше этого диапазона, вы увидите значение «OL», написанное на экране.

Переключитесь на следующий диапазон и наблюдайте за значением. Если появится такое же значение, снова увеличьте диапазон сопротивления, пока не увидите числовое значение на экране. Значение OL означает «перегрузку», что означает, что мультиметр не может измерить значение резистора в выбранном диапазоне.

Иногда может случиться так, что вы работаете с мультиметром в больших диапазонах, а сопротивление вашего резистора слишком мало, чтобы его можно было обнаружить в этом диапазоне. В таких случаях мультиметр показывает значение «0».

Это означает, что для этого диапазона значение сопротивления близко к нулю или неизмеримо. В таких случаях вам нужно уменьшить диапазон и наблюдать за значениями. В других случаях вы можете знать приблизительное значение резистора, скажем, 200 Ом, и вы измеряете значение, и на экране оно составляет около 0,2.

В таких случаях перепроверьте, что ваш мультиметр находится в правильном диапазоне, потому что вы увидите, что ваш мультиметр был в диапазоне килоом, и поэтому ваши показания были слишком низкими.

5. Проверка измеренного значения сопротивления

Вы можете перепроверить это значение, вычислив значение, используя цветные полосы резистора. Если вы знаете цветовые полосы, вы можете сделать это самостоятельно вручную.

Но если вам все еще нужно более простое решение, вы всегда можете обратиться к Google, где вы найдете множество калькуляторов цветовых кодов, подобных этому (Нажмите, чтобы посетить). Просто введите цвет ваших полос, и они сделают математику за вас.

Теперь вы столкнетесь с некоторыми ситуациями, когда ваше сопротивление не совсем соответствует цветовому коду. Не волнуйся. Сопротивление может немного варьироваться в некотором заданном диапазоне в зависимости от значения допуска резистора.

На практике может быть больше или меньше фактического значения. Все, о чем вам нужно беспокоиться, это то, что значение должно быть ближе к фактическому значению, если не точно такое же.

Заключение

Сопротивление – это сопротивление резистора протеканию тока. Измеряем это сопротивление в Омах. Есть несколько способов измерить это сопротивление с помощью цветового кодирования, но предпочтительным способом является использование мультиметра, т.е. омметра.

В этой статье я попытаюсь объяснить, как мультиметр измеряет сопротивление, в простом пошаговом руководстве. Позвольте мне обобщить советы по измерению сопротивления резистора с помощью мультиметра.

• Убедитесь, что щупы мультиметра подключены правильно. Перепроверьте для уверенности, потому что вы можете повредить мультиметр, если не будете осторожны.
• При использовании многодиапазонного мультиметра всегда начинайте с наименьшего диапазона и увеличивайте диапазон в соответствии с вашими потребностями, пока не получите числовое значение.
• Помните, что резистор — это неполярное устройство, поэтому вам не нужно беспокоиться о том, какой щуп должен быть подключен к какой стороне резистора. Вы всегда можете подтвердить это утверждение, проверив сопротивление в обоих направлениях.
• Сопротивление может немного отличаться от его точного значения. Измеренное значение должно быть ближе к точному значению.

Надеюсь, он вам чем-то помог.

Теперь, если вы тот, кто хотел бы пройти полный курс, чтобы узнать об основах мультиметра.
