Как проверить силу тока: Как измерить силу тока мультиметром и не получить электротравму?

Как измерить силу тока мультиметром?

Любые электромонтажные работы, а также работы с электронной техникой всегда сопровождаются замерами различных показаний. Из приборов, которые используются для замеров, чаще всего встречаются простые типа классических вольтметров, амперметров и омметров, а также более сложные устройства. К последним относят мультиметры. Они объединяют в себе функционал вольтметра, амперметра и омметра, а также могут иметь некоторые дополнительные функции.

Разновидности мультиметров и особенности их конструкции

Чтобы было разобраться, как измерить силу тока мультиметром, пользователи должны знать о разновидностях данного прибора, а также о конструкции каждого вида. Разновидностей мультиметров существует три:

1. Аналоговые. Конструкция простая, стоимость невысокая. Они имеют стрелку и шкалу, на которую нанесены деления. По ней и определяются значения при замерах. Не являются особо точными приборами по сравнению с другими аналогами, так как дают большую погрешность. Ее можно уменьшить до определенного значения с помощью специального резистора. Он также идет вместе с мультиметром. Однако все равно абсолютной точности при замерах не будет. Зато можно отследить в реальном времени изменения параметров тока.
2. Цифровые. Конструкция их намного сложнее. Такие мультиметры имеют два выхода: общий – «масса» и так называемый потенциальный, который предназначен непосредственно для измерений. Оба выхода помечены разными цветами. Также цифровой мультиметр имеет специальную поворотную рукоять, благодаря которой можно выставить определенные пределы измерений. Такая же рукоять есть и у аналоговых приборов, но в них возможностей намного меньше. Информация по результатам измерений выводится на жидкокристаллический экран. Цифровые мультиметры отличаются высокой точностью, однако и цена соответственно выше, чем у аналоговых приборов.
3. Комбинированные. Объединяют в себе по конструкции цифровые и аналоговые приборы.

Особенности того, как измерить силу тока мультиметром, у каждого вида приборов свои. Это важно учитывать как непосредственно при замерах, так и при выборе инструмента. Он должен подходить под определенные требования пользователя.

Как измерить силу тока мультиметром аналогового типа

Несмотря на простоту конструкции и ограниченность в возможностях по замерам, аналоговые мультиметры не утратили своей популярности у мастеров. Особенно они популярны среди начинающих пользователей, которым на данный момент нет смысла тратиться на более дорогой прибор.

Чтобы понять, как пользоваться мультиметром, важно знать его конструкцию. Аналоговый прибор состоит из таких элементов:

• стрелочного амперметра;
• резисторов;
• шунтов.

Иногда такой мультиметр еще называют авометром, так как исторически первые подобные приборы имели только три функции. Они измеряли силу тока, напряжение и сопротивление.

Когда есть необходимость замерить параметры переменного тока, подключаются диоды. Они необходимы, чтобы выпрямить сигнал. Кроме того, применяются дополнительные шунты и резисторы, у которых есть определенный номинал. Именно благодаря им уменьшается погрешность прибора.

Когда дело доходит непосредственно до замеров параметров тока аналоговым мультиметром, есть определенная последовательность действий:

1. Первым делом выполняется проверка питания. У мультиметров для этой цели есть специальный режим.
2. После этого аналоговый прибор (в отличие от цифрового) требует калибровки ноля. Для этого применяется так называемый настроечный резистор.
3. Также настроечный резистор применяется, когда пользователь планирует изменить диапазон измерений.
4. Род тока – постоянный или переменный – выбирается при помощи соответствующих кнопок. В случае работы с переменным током используется диодный выпрямитель.
5. Шунты применяются тогда, когда нужно измерять сопротивление, значения которого достаточно большие.
6. Когда пользователь начинает замеры (например, силы тока), то провода должны быть подключены строго к определенным разъемам. В худшем случае есть риск вывести прибор из строя.
7. При замере силы тока аналоговым мультиметром подключение кабелей происходит с помощью различных щупов и зажимов. Важно при этом не касаться оголенных проводов руками. Причина в том, что человеческая кожа создает дополнительное сопротивление, и результаты при этом могут быть неправильные. Это особенно заметно при замере небольшой силы тока в миллиамперах.

Производить замеры аналоговым мультиметром, в том числе, и силы тока, достаточно легко, управление интуитивно понятное.

При измерении силы тока важно помнить такие моменты:

1. Провод нужно подключать только к определенному разъему, соответствующему выбранному диапазону измерений. В некоторых случаях для выставления такого диапазона используются дополнительные кнопки.
2. Режим работ устанавливается перед тем, как подключается оборудование. Нельзя менять режим работ, когда оборудование под нагрузкой.
3. Если пользователь знает, какое примерно должно быть значение силы тока или другого измеряемого параметра, то нужно диапазон ставить как можно меньше. Это сократит погрешность. Если же наоборот, пользователь не представляет, каким будет результат измерений, то нужно выставлять максимальный диапазон. А дальше, когда оператор получит приблизительное значение, диапазон можно будет уменьшить, и так несколько раз.
4. При работе с высоким напряжением (380 В) должны использоваться специальные высоковольтные щупы. Они имеют лучшую защиту, а также нескользящее покрытие.

Аналоговые мультиметры до сих пор используются в быту, причем не только для замеров различных параметров переменного и постоянного тока.



Замер силы тока цифровым прибором

Как измерить силу тока мультиметром на аккумуляторе цифровым прибором, знают многие пользователи. Чтоб измерить силу тока классическим цифровым мультиметром, нужно в первую очередь поставить переключатель в режим, который обозначен буквой «А» – от единицы измерения силы тока, ампера.

При этом не у всех приборов есть возможность автоматически выставить диапазон измерений. Если такой возможности нет, то опытные пользователи советуют поставить диапазон в 10 А. Касаться токоведущих частей лучше кратковременно. Это продлит срок службы прибору, избавив его от перегрузок.

Как пользоваться для измерения силы постоянного тока:

1. Установить щупы.
2. Выбрать постоянный ток.
3. Выставить уровень сигнала.
4. Соединить щупы в разъем электрической цепи, соблюдая полярность.
5. Активировать прибор, в котором изучается цепь.

Результаты измерений выводятся на жидкокристаллический экран мультиметра.

Для переменного тока последовательность примерно та же:

1. Подсоединить провода к щупам.
2. Выбрать на мультиметре функцию.
3. Присоединить изучаемый прибор к розетке.

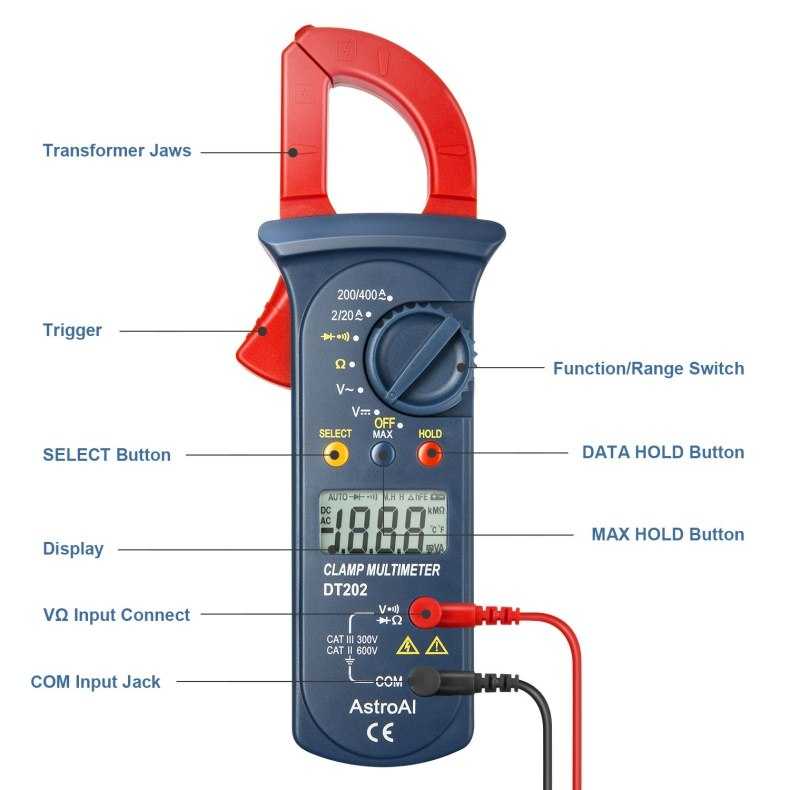

Если речь идет о токовых клещах, то специальные щупы обхватывают провод, не касаясь его, и таким образом проводится замер. Точность не столь высокая, однако она дает нужную информацию.

Многие осциллографы также имеют режим мультиметра – особенно это касается портативных осциллографов. Там замеры выполняются аналогично классическим приборам.

Магазин Radio-Shop предлагает своим клиентам различные марки мультиметров по приемлемым ценам.

Что такое сила тока, формула

Что такое сила тока

Представим обычный водопроводный кран. Открываем вентиль — бежит вода. Чем больше мы будем поворачивать ручку, тем сильнее станет напор и тем больше воды будет выливаться из крана за определённое время.

Похоже обстоит дело и с электрическим током. Только вместо крана — проводник, молекулы воды — заряженные частицы, напор — напряжение, а расход воды — сила тока.

Сила тока (I) — это отношение электрического заряда (

q), прошедшего через поперечное сечение проводника, ко времени его прохождения (t).

Единица измерения силы тока — Ампер (A). Она названа в честь Андре-Мари Ампера — французского физика, который совершил несколько важных открытий, связанных с электричеством.

‍Андре-Мари Ампер (1775-1836)
‍

Один Ампер — это сила тока, при которой за одну секунду через поперечное сечение проводника проходит заряд, равный одному Кулону, то есть заряд чуть больше, чем шести квинтиллионов (миллиард миллиардов) электронов.

Чтобы понять, Ампер — много это или мало, обратимся к фактам.

Ток силой в 0,05 Ампер вызывает неприятные ощущения, а ток в 0,1 Ампер может убить человека за несколько секунд. В светодиодных лампочках течёт ток в 0,02 Ампер, мобильный телефон при максимальной нагрузке потребляет до 0,5 Ампер, автомобильный аккумулятор способен выдавать несколько сотен Ампер, а ток в молнии достигает 200 000 Ампер.

<<Форма демодоступа>>

Сила тока и сопротивление

Как усилить поток воды из шланга? Можно добавить напор (увеличить давление), но не слишком сильно, иначе шланг разорвёт. А можно взять шланг большего диаметра.

То же справедливо и для проводника: чем больше он в сечении, тем больший поток электронов может пропустить. Но если сила тока окажется слишком большой, проводник перегреется и сгорит.

Именно так работают плавкие предохранители в электронных приборах: при резком скачке силы тока тонкий проводок перегорает, и устройство отключается от сети.

‍Плавкие предохранители: новый и отработанный
‍

Чем короче и шире шланг, тем большее количество воды он способен пропустить за единицу времени. Также и с электричеством: сила тока, проходящего через проводник за секунду, зависит от сопротивления проводника. Только кроме длины и площади сечения на сопротивление влияет материал, из которого проводник сделан.

Формула сопротивления выглядит так:

l — это длина проводника, S — площадь его сечения, а ρ — удельное сопротивление, у каждого материала оно своё.

Вещества с низким удельным сопротивлением называются проводниками, они проводят электричество наиболее эффективно. Вещества с высоким удельным сопротивлением называют диэлектриками — их можно использовать в качестве изоляторов. Среднее положение занимают полупроводники — они проводят электричество, но не так хорошо, как проводники.

Сопротивление измеряется в Омах. Проводник обладает сопротивлением в 1 Ом, если на его концах возникает напряжение в 1 Вольт при силе тока в 1 Ампер.

Учите физику вместе с домашней онлайн-школой «Фоксфорда»! По промокоду PHYSICS82021 вы получите бесплатный доступ к курсу физики 8 класса, в котором изучается сила тока!

Как измерить силу постоянного тока

Существует специальный прибор для измерения силы тока — амперметр. Он подключается последовательно к проводнику, в котором нужно измерить силу тока. Для этого один из концов нужного проводника отсоединяют от электрической цепи и в получившийся разрыв включают амперметр с помощью двух клемм — со знаками «+» и «−». Клемму со знаком «+» подключают к точке разрыва, которая сохранила связь с положительным полюсом источника тока.

Поскольку сила тока на всех последовательных участках цепи одинакова (он нигде не «застаивается»), амперметр можно включать как до потребителя тока, так и после.

На схемах амперметр изображается буквой «А» в круге.

Существует много разных видов амперметров, различающихся по принципу действия. Проще всего устроен тепловой амперметр. Между двумя зажимами натянута проволока, соединённая нитью с пружиной. Нить охватывает петлёй неподвижную ось со стрелкой. Когда к зажимам подаётся ток, он проходит через проволоку и нагревает её. Нагретая проволока становится немного длиннее, из-за этого нить сильнее оттягивается пружиной. При движении нить поворачивает ось, и стрелка на ней показывает, чему равна сила тока.

‍Схема работы теплового амперметра
‍

Современные электрики пользуются мультиметрами — приборами, которые позволяют измерить и силу тока, и напряжение, и сопротивление.

‍Цифровой мультиметр

Как измерить ток с помощью амперметра или мультиметра

Измерение тока является одним из наиболее распространенных измерений, которые инженеры-электронщики выполняют, чтобы убедиться, что схема или устройство работают должным образом. Существует ряд методов, которые можно использовать для измерения тока, но самый простой способ измерения постоянного тока (DC) — это использование цифрового мультиметра В цепи делается разрыв, который подключается к цифровому мультиметру (DMM) так, он становится частью самой цепи. Ток проходит через цифровой мультиметр, который отображает измерение на экране дисплея.

Если вы уже знакомы с током, переходите сразу к тому, как измерять ток с помощью цифрового мультиметра. Или продолжайте читать, чтобы узнать, что такое ток и почему он измеряется.

Что актуально?

Ток — это скорость движения электронов в электрической цепи, измеряемая в амперах (А) или «амперах». Это один из трех факторов закона Ома, который представляет собой простое уравнение, обычно используемое инженерами-электриками во время диагностических испытаний. Уравнение выражается как V = I x R, где V представляет собой напряжение, I представляет собой ток, а R представляет собой сопротивление.

Как измерить ток с помощью цифрового мультиметра

Хотя процесс измерения тока с помощью цифрового мультиметра довольно прост, он немного сложнее, чем измерение напряжения или сопротивления с помощью цифрового мультиметра. Это связано с тем, что для измерения тока необходимо разорвать цепь и подключить цифровой мультиметр (DMM) к цепи, чтобы цифровой мультиметр стал частью самой цепи. Ток проходит через цифровой мультиметр, который отображает измерение на экране дисплея.

Действия по измерению тока с помощью цифрового мультиметра

Прежде чем приступить к работе, важно прочитать руководство к цифровому мультиметру, чтобы понять, как безопасно использовать конкретную модель. Ниже приведены основные шаги по использованию цифрового мультиметра для измерения тока.

1. Подключите соответствующие измерительные провода к цифровому мультиметру. Эти измерительные провода обычно красного цвета, и в зависимости от вашего цифрового мультиметра на передней панели могут быть определенные токовые входы.
2. В меню цифрового мультиметра очистите буфер по умолчанию в настройках, чтобы убедиться, что в буфере нет предыдущих показаний.
3. Затем установите цифровой мультиметр в текущий режим и выберите соответствующий диапазон для вашего приложения. Это очень важный шаг. Если диапазон не установлен на достаточно высоком уровне, вы рискуете сжечь предохранитель в цифровом мультиметре при подключении его к цепи. Это не только разрушит ваш инструмент, но вы можете нанести травму себе или окружающим.
4. Перед разрывом цепи для подключения к цифровому мультиметру убедитесь, что он работает сам по себе.
5. Разомкните цепь в любой точке и подключите два щупа к двум разомкнутым точкам цепи.
6. Нажмите кнопку триггера и удерживайте щупы в вашей цепи в течение двух секунд. Затем отсоедините датчики и снова подключите цепь.
7. Ваш цифровой мультиметр должен показывать ток цепи на цифровом дисплее. В зависимости от вашего прибора вы также можете войти в меню и изменить способ представления данных, чтобы увидеть табличное представление.

Дополнительные приборы для измерения тока

В то время как обычный цифровой мультиметр, как правило, является лучшим вариантом для измерения постоянного тока в диапазоне до мкА, более чувствительные приложения, такие как измерение нано- или пикоампер, потребуют использования пикоамперметра или специальных приборов низкого уровня.

Как правило, вам потребуется использовать осциллограф для измерения тока не только в постоянном токе, но и для отслеживания его изменения во времени, который также известен как переменный ток (AC).

Цифровые мультиметры Tektronix и Keithley просты в использовании и предлагают широкий спектр измерительных функций, включая чрезвычайно точные измерения тока. Узнайте больше о том, как работают цифровые мультиметры, или посетите Центр обучения цифровых мультиметров Tektronix, чтобы узнать о дополнительных приложениях.

Мультиметр для измерения тока: Советы и инструкции

МедСолют АГ

10.02.2022 08:29:00 10.02.2022 08:29:00

10.02.2022 08:29:00 2023-01-25 08:44:55 / Гид

Мультиметры — это мобильные измерительные устройства, которые можно универсально использовать для различных типов электрических измерений . Общие приложения включают измерения напряжения, сопротивления и тока. Какие мультиметры можно использовать для измерения тока и на что следует обращать внимание в каждом случае, мы кратко изложили в этом сообщении блога. Вы также найдете полезные инструкции для мультиметра.

Что такое мультиметр?

Когда мы говорим о мультиметре, мы имеем в виду универсальный измерительный прибор для различных электрических величин . Кстати, отсюда и название: «Мульти» просто обозначает тот факт, что можно выполнять разные измерения. Не в последнюю очередь из-за этого его также можно использовать в различных приложениях, начиная от использования в настенной розетке для любителей и заканчивая определением сопротивления цепей в профессиональной среде.

Мультиметры могут отличаться друг от друга в зависимости от производителя и модели, но часто строят . Таким образом, они имеют разъемы для подключения массы и регулируемый диапазон измерения, который используется для указания типа измерения. Кроме того, предусмотрен дисплей, что является важным отличительным признаком аналоговых и цифровых мультиметров.

Мультиметр аналоговый

Аналоговые мультиметры имеют видимую шкалу в области дисплея, которая показывает измеренное значение с помощью отклонения стрелки . Это не всегда идет в одном направлении, а в основном устанавливается слева направо. Преимущество этой шкалы заключается в том, что даже малейшие изменения измеренного значения можно отслеживать в режиме реального времени, а пульсирующее напряжение можно обнаружить напрямую.

Недостатком, однако, может быть то, что вероятность ошибок чтения увеличивается  и точность измерения также может быть ограничена делением шкалы. Если диапазон измерения изменяется, его необходимо установить вручную. Тем временем ошибки бокового угла обзора компенсируются большинством производителей с помощью отражающих поверхностей.

Цифровой мультиметр

В противоположность этому, существуют цифровые мультиметры, которые выполняют автоматические измерения и отображают соответствующее значение на дисплее. Даже при большом диапазоне входного напряжения ошибки чтения очень маловероятны  и любая полярность также непосредственно обнаруживается и регулируется устройством. Эти модели также намного дешевле, поэтому аналоговые мультиметры покупают редко.

Измерьте протекание тока: используйте мультиметр

Не все протекания тока одинаковы – на самом деле в электрическом поле существует ряд величин, которые можно измерить с помощью мультиметра. Сюда входят три различных типа протекания тока:  постоянный ток, переменный ток и смешанный ток . Мультиметром можно измерять как вольты, так и амперы. Кроме того, существуют другие измеренные значения, которые часто включают следующее:

Внимание:  Настройка диапазона измерения должна быть адаптирована к измеряемой силе тока и никогда не должна быть меньше ожидаемой силы тока. В противном случае устройство может быть повреждено.

• Ток : Электрический ток течет, когда два полюса источника напряжения соединены вместе в проводящей форме через нагрузку. Следовательно, в цепь должны быть введены электроны. Уровень тока зависит от уровня напряжения и сопротивления нагрузки.
• Напряжение : Напряжение, с другой стороны, представляет собой разницу между избытком электронов на отрицательном полюсе и недостатком электронов на положительном полюсе. Поэтому считается, что напряжение управляет электрическим током. Чем выше разность электронов, тем выше напряжение.
• Сопротивление : Резисторы маркируются символом формулы R и указываются в омах. Они показывают, какое напряжение требуется для перемещения определенного количества заряда через электрический проводник. Следовательно, сопротивление зависит от диаметра и проводимости проводника.
• Емкость : Термин «емкость» используется для описания того, сколько электроэнергии может храниться при данном напряжении. Это может быть связано, например, с конденсатором.
• Температура : Некоторые цифровые мультиметры также позволяют определять температуру с помощью специального датчика. Эти зонды в основном изготовлены из никель-хром-никеля.
• Частота : Как часто сигнал колеблется вокруг среднего значения в секунду, можно определить с помощью многих мультиметров при измерении частоты. Всегда учитываются как положительные, так и отрицательные колебания.

Символы для настройки мультиметра

Важно, чтобы настройка в диапазоне измерения выполнялась до измерения. Оно должно быть адаптировано к измеряемому мультиметром току и никогда не должно быть меньше ожидаемого значения, иначе мультиметр может быть поврежден. Общие символы, которые присутствуют на устройстве для регулировки, это, в частности, эти:

Символ	Значение
В или две линии, одна из которых пунктирная	DC (напряжение постоянного тока в вольтах)
В или изогнутая линия	Переменный ток (переменное напряжение в вольтах)
А или две линии, одна из которых пунктирная	Постоянный ток (в амперах)
А или изогнутая линия	Переменный ток (в амперах)
Ом	Сопротивление (в омах)
Стрелка с линией перед наконечником	Необходима проверка диода
Точка со звуковыми волнами	Проверка прохода необходима
Боковая буква «Т» и закругленная стрелка	Измерение емкости конденсатора.
Гц	Измерение частоты (в Герцах)

Измерение тока мультиметром: Инструкция

Но как измерить ток мультиметром? Несмотря на то, что существуют разные модели, большинство устройств просты в использовании и помогают с подходящим маркировка мультиметра и различные настраиваемые режимы. Важно сначала оптимально установить измеряемую переменную и диапазон измерения. Например, A означает амперы и должна быть выбрана, если, например, ампер должен быть измерен с помощью мультиметра.

Между тем, есть также некоторые устройства, которые имеют автодальномер и определяют диапазон измерения автоматически. Однако это не правило, поэтому его часто приходится задавать вручную. Если есть неопределенности, сначала следует выбрать большие значения, от которых вы можете медленно нащупать путь вниз.

Измерение текущего напряжения с помощью мультиметра (U)

Одним из распространенных применений измерения тока с помощью мультиметра является определение напряжения . В случае параллельного подключения он одинаков во всех точках, поэтому прибор можно просто подключить параллельно источнику или измеряемому объекту.

Выберите подходящий диапазон измерения в вольт (В) и выберите большее значение в случае неопределенностей. Затем подключите черный измерительный кабель к разъему COM, а красный измерительный кабель к разъему V, прежде чем применять тестовые щупы.

Измерение тока мультиметром (I)

Если, с другой стороны, необходимо измерить ток, мультиметр должен быть сначала подключен последовательно – в конце концов, это последовательное соединение , а не параллельное подключение. Поверните переключатель в положение A (амперы) и подключите измерительные кабели так же, как и раньше.

После этого необходимо создать две точки измерения путем разрыва цепи. Измеряемая цепь должна быть обесточена. После отключения источник питания можно снова подключить, а измерительные щупы можно поднести к точкам цепи. Для этого лучше всего подходят зажимы типа «крокодил», так как они довольно легко зажимают нужные провода.

Измерение сопротивления цепи с помощью мультиметра (R)

При измерении сопротивления цепи мультиметр вычисляет требуемое значение R путем деления напряжения (U) на силу тока (I). Для этого через резистор пропускают небольшой измерительный ток , так что падение напряжения можно использовать в качестве расчетной переменной. Источником напряжения является батарея устройства.

Установите мультиметр на знак Ом (Ом) и подключите два измерительных кабеля, подключив черный кабель к разъему COM, а красный кабель к разъему Ом. Затем обеспечьте беспотенциальную цепь и измерьте сопротивление щупами между двумя выбранными точками.

Совет : Не всегда нужно измерять ток мультиметром. На больших предприятиях токовые клещи особенно подходят для линий.

Советы по измерению силы тока мультиметром

Для обеспечения измерения силы тока, потребляемого тока и т.п. является оптимально успешным, при обращении с мультиметром следует соблюдать некоторые важные меры предосторожности. Таким образом, 9Ошибок 0003 можно избежать  – а это, в свою очередь, способствует правильному результату измерения и предотвращает повреждение устройства:

• Инструкции по эксплуатации:  Лучший совет — всегда читать инструкции по эксплуатации перед использованием. Не все инструкции идеально применимы ко всем устройствам, поэтому всегда следует помнить об инструкциях производителя.
• Определить разъемы : Ошибки измерения (например, отрицательные значения) часто возникают, когда входные и выходные разъемы перепутаны местами. Этой ошибки также можно легко избежать, проверив.
• Диапазон измерения:  Важно установить правильный диапазон измерения перед измерением с помощью мультиметра. Если это неизвестно, начните с самого высокого диапазона измерения и медленно спускайтесь вниз.
• Измерительные наконечники:  Кроме того, безопасные щупы можно использовать только с подходящими щупами.
• Большие установки:  Мультиметры — не единственные измерительные устройства, которые можно использовать для определения тока и напряжения. Вместо этого целесообразно использовать токоизмерительные клещи, особенно на крупных предприятиях. Они обеспечивают простое измерение, поскольку работают бесконтактно и беспотенциально.

Мультиметры для измерения тока требуют осторожного обращения

Мультиметры обладают многими положительными свойствами. Это включает в себя тот факт, что они  особенно просты в эксплуатации  и обеспечивают точные измеренные значения — при условии, что они работают правильно и осторожно. Поэтому придает вдумчивости в обращении. Если вы подготовитесь к измерению и ознакомитесь с инструкцией по эксплуатации, чтобы правильно измерить ток с помощью мультиметра, вы в безопасности.

Часто задаваемые вопросы

Лучший способ измерения с помощью мультиметра зависит от  типа измерения . Однако во всех случаях необходимо установить диапазон измерения и выбрать тип измерения. Кроме того, измерительные кабели должны быть подключены к соответствующим разъемам.

Для измерения тока с помощью мультиметра черный измерительный кабель должен быть подключен к разъему COM, а красный измерительный кабель — к амперному разъему. Затем устанавливается правильный диапазон измерения, прежде чем измерительные наконечники можно будет удерживать на источнике тока.

Большинство силовых кабелей имеют внешний проводник (коричневый или черный), защитный проводник (желтый) и нейтральный проводник (синий или серый). Ток передается по внешнему проводнику , который также называется фазой. Защитный проводник обеспечивает заземление, а нейтральный проводник возвращает ток к источнику питания.

Текущее напряжение измеряется путем установки мультиметра на вольт и выбора подходящего диапазона измерения. Затем черный измерительный кабель подключается к разъему COM, а красный измерительный кабель к разъему V. Испытательные щупы удерживаются в двух точках, между которыми должно быть определено напряжение.

Для измерения падения напряжения необходимо выбрать на мультиметре c правильный тип измерения (переменный или постоянный ток). Затем снова следует настройка диапазона измерения. После этого измерение напряжения необходимо произвести параллельно с потребителем.

При измерении переменного тока разница заключается в том, что на приборе необходимо выбрать другую настройку . В противном случае красный измерительный кабель снова подключается к разъему Ом и измерение выполняется как обычно.
