Как проверить исправность трансформатора в микроволновке. Какие неисправности могут возникнуть. Как правильно и безопасно заменить трансформатор своими руками. Почему важно соблюдать меры предосторожности при работе с высоким напряжением.
Что такое трансформатор в микроволновой печи и для чего он нужен
Трансформатор является одним из ключевых компонентов микроволновой печи. Его основная функция — преобразование сетевого напряжения 220В в высокое напряжение, необходимое для работы магнетрона.
Трансформатор в микроволновке состоит из следующих основных частей:
- Магнитопровод (сердечник)
- Первичная обмотка
- Вторичная высоковольтная обмотка
- Обмотка накала магнетрона
На первичную обмотку подается сетевое напряжение 220В. Во вторичной обмотке индуцируется высокое напряжение порядка 2000-4000В, которое подается на анод магнетрона. Обмотка накала обеспечивает питание нити накала магнетрона напряжением 3-4В.
Признаки неисправности трансформатора микроволновки
О том, что трансформатор вышел из строя, могут свидетельствовать следующие признаки:
- Микроволновка не включается или сразу отключается
- Отсутствует нагрев продуктов
- Слышен громкий гул или жужжание при работе
- Запах гари или дым при включении
- Срабатывание автомата защиты при включении
Однако стоит отметить, что похожие симптомы могут наблюдаться и при неисправностях других компонентов. Поэтому для точной диагностики необходима проверка трансформатора.

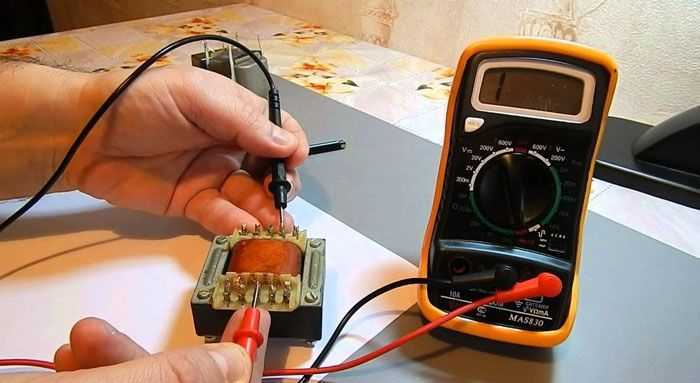

Как проверить исправность трансформатора мультиметром
Для проверки трансформатора микроволновой печи потребуется мультиметр. Порядок проверки следующий:
- Отключите микроволновку от сети и разрядите высоковольтный конденсатор.
- Отсоедините все провода от выводов трансформатора.
- Переключите мультиметр в режим измерения сопротивления.
- Измерьте сопротивление первичной обмотки. Оно должно быть в пределах 0,5-2 Ом.
- Измерьте сопротивление вторичной высоковольтной обмотки. Оно должно составлять 50-300 Ом.
- Проверьте отсутствие замыкания обмоток на корпус трансформатора.
Если показания мультиметра сильно отличаются от указанных или обнаружено замыкание на корпус — трансформатор неисправен и требует замены.
Пошаговая инструкция по замене трансформатора
Замена трансформатора в микроволновой печи требует соблюдения мер предосторожности, так как связана с работой высокого напряжения. Рекомендуется доверить эту операцию специалисту. Если вы решили выполнить замену самостоятельно, строго следуйте инструкции:
- Отключите микроволновку от сети и разрядите высоковольтный конденсатор.
- Снимите внешний кожух микроволновки.
- Отсоедините все провода от выводов трансформатора, запомнив их расположение.
- Открутите болты крепления трансформатора и аккуратно извлеките его.
- Установите новый трансформатор и закрепите его.
- Подключите все провода в соответствии со схемой.
- Проверьте надежность всех соединений.
- Установите на место кожух микроволновки.
- Включите печь и проверьте ее работоспособность.
Меры безопасности при работе с высоковольтными компонентами микроволновки
При ремонте микроволновой печи крайне важно соблюдать следующие меры безопасности:
- Обязательно отключите печь от сети перед началом работ
- Разрядите высоковольтный конденсатор
- Используйте инструменты с изолированными ручками
- Не прикасайтесь к высоковольтным компонентам голыми руками
- Работайте в сухом помещении
- Не включайте микроволновку со снятым кожухом
Помните, что напряжение во вторичной обмотке трансформатора может достигать нескольких тысяч вольт и представляет смертельную опасность при неосторожном обращении.
Когда лучше обратиться к специалисту
Несмотря на кажущуюся простоту, замена трансформатора в микроволновке — достаточно сложная и опасная операция. Рекомендуется обратиться к квалифицированному мастеру в следующих случаях:
- У вас нет опыта работы с электроникой и высоким напряжением
- Вы не уверены в правильности диагностики неисправности
- Микроволновка находится на гарантийном обслуживании
- Вы не можете найти подходящий трансформатор для замены
Профессиональный ремонт обеспечит надежную и безопасную работу вашей микроволновой печи в дальнейшем.
Заключение
Трансформатор является важным компонентом микроволновой печи, от которого зависит ее нормальная работа. При возникновении признаков неисправности необходимо провести диагностику и при необходимости заменить трансформатор. Однако эта операция связана с риском поражения высоким напряжением, поэтому без соответствующих навыков лучше доверить ремонт специалисту. Правильная диагностика и своевременная замена трансформатора позволят восстановить работоспособность микроволновки и продлить срок ее службы.
Как проверить высоковольтный трансформатор
На выходе МОТа а точнее — на его анодной обмотке переменное напряжение в районе вольт складывается с напряжением на проходном конденсаторе удвоителя емкостью 1 мкф , и подается на анод магнетрона уже в форме пульсирующего напряжения частотой 50 Гц, величиной порядка вольт — этого как раз достаточно для нормальной работы магнетрона , который является весьма мощным электронным прибором. Магнетрон здесь включен параллельно высоковольтному диоду, который служит в качестве клапана в схеме удвоителя напряжения. Накал магнетрона также обеспечивается МОТом, для этой цели здесь имеется дополнительная вторичная обмотка накальная , состоящая из 3 витков, и выдающая от 2,5 до 4,6 вольт при токе до 20 ампер. Для каждого магнетрона МОТ подбирается индивидуально, в связи с чем и параметры обмоток МОТов от разных микроволновок будут немного отличаться от модели к модели, в большую или в меньшую сторону. Так или иначе, именно МОТ остается наиболее тяжелым элементом любой микроволновой печи, и именно от него зависит то, какую мощность сможет обеспечить магнетрон в данной микроволновке.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Ремонт своими руками микроволновки panasonic
- Тест (проверка) высоковольтных силовых трансформаторов
- Как проверить трансформатор тока
- Проверка трансформатора микроволновки на исправность
- Что такое трансформатор и как его проверить
- Простые советы о том, как проверить трансформатор мультиметром на работоспособность
- Проверка ВВ.
трансформатора СВЧ печи

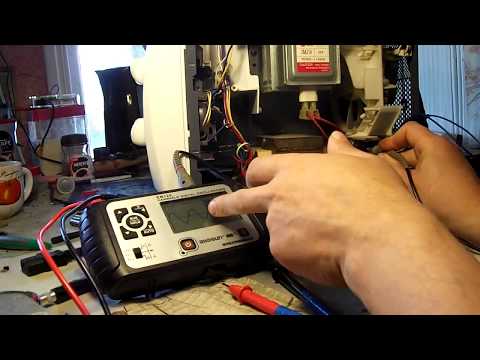

трансформатора СВЧ печиПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Микроволновка ремонт магнетрона.
Ремонт своими руками микроволновки panasonic
На выходе МОТа а точнее — на его анодной обмотке переменное напряжение в районе вольт складывается с напряжением на проходном конденсаторе удвоителя емкостью 1 мкф , и подается на анод магнетрона уже в форме пульсирующего напряжения частотой 50 Гц, величиной порядка вольт — этого как раз достаточно для нормальной работы магнетрона , который является весьма мощным электронным прибором. Магнетрон здесь включен параллельно высоковольтному диоду, который служит в качестве клапана в схеме удвоителя напряжения.
Накал магнетрона также обеспечивается МОТом, для этой цели здесь имеется дополнительная вторичная обмотка накальная , состоящая из 3 витков, и выдающая от 2,5 до 4,6 вольт при токе до 20 ампер.
Так или иначе, именно МОТ остается наиболее тяжелым элементом любой микроволновой печи, и именно от него зависит то, какую мощность сможет обеспечить магнетрон в данной микроволновке. Многие из тех, кому довелось видеть МОТ или даже посчастливилось держать его в руках, наверняка обратили внимание на особенность, заключающуюся в том, что габариты МОТа очень скромны, несмотря на мощность микроволновки, в которой он был установлен.
Например, если исходить из обычных ориентиров касательно габаритной мощности сетевого трансформатора, то окажется, что МОТ имеет в 2 раза меньший по объему Ш-образный магнитопровод , чем следовало бы применить при столь существенной рабочей мощности микроволновки. Это значит, что под своей обычной нагрузкой трансформатор данного вида работает в не совсем обычном режиме.
Цепь магнетрона для переменного тока является по большому счету нагрузкой емкостной. Именно по этой причине между обмотками трансформатора микроволновки установлены дополнительные конструктивные элементы магнитопровда — шунты. Благодаря наличию шунтов, рабочий магнитный поток имеет возможность частично замыкаться вне вторичной обмотки, что равноценно включению в рабочую цепь балластного дросселя.
По этой причине, именно данный конкретный МОТ, именно с этим конкретным магнетроном в паре будет работать идеально, и не выйдет из строя. Однако работать МОТ будет все равно на пределе своих возможностей, хотя и не влетая в опасное насыщение. Статистика свидетельствует, что чаще всего из строя выходят магнетроны, но не МОТы. Любители катушек Николы Тесла на искровом промежутке часто используют МОТы в качестве высоковольтных сетевых трансформаторов.
Для этого несколько МОТов соединяют анодными обмотками последовательно, а первичные обмотки включают параллельно. Часто для получения большей мощности от МОТов, тесластроители выбивают из МОТов шунты, и даже погружают трансформаторы в масло.
Конечно, и без шунтов МОТ способен работать даже на мощную активную нагрузку, но такая работа продлится не более нескольких минут, и сильный перегрев не заставит себя долго ждать. Поэтому, если МОТ используется не по прямому назначению, да еще и без шунтов, — имеет смысл применять принудительное его охлаждение. Напряжение вторичной обмотки МОТа смертельно опасно и работать с ним нужно предельно аккуратно.
Искать в Школе для электрика:.
Тест (проверка) высоковольтных силовых трансформаторов
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.
Категории: Делимся опытом , Ремонт бытовой техники Количество просмотров: Комментарии к статье: 0.
Магнетрон здесь включен параллельно высоковольтному диоду, который Действительно, трансформатор микроволновки не работает все время на.
Как проверить трансформатор тока
Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Начинайте любые работы внутри печи только после того, как разрядите высоковольтный конденсатор и отключите провода от первичной обмотки высоковольтного трансформатора. При проверке и настройке микроволнового блока печи ее следует нагрузить, вставив чашу с 1 литром воды в печь. Если ремонт был связан с демонтажем или заменой магнетрона, при обратной установке магнетрона в печь обратите особое внимание на отсутствие повреждений и правильную установку изолирующей прокладки. Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора. Во всех случаях мультиметр, включенный в режим R x , должен показывать бесконечность.
Измеряется его сопротивление в прямом и обратном направлении.
Проверка трансформатора микроволновки на исправность
Трансформатор нужен для повышения или уменьшения значений переменного тока. Основные его части — входная и выходные бывает и по 1 катушки, расположенные на магнитном сердечнике. Работа устройства заключается в 2-стороннем изменении магнитного поля, индуцируемого переменным током. При использовании постоянного тока его необходимо вначале преобразовать.
Подробно: ремонт своими руками микроволновки panasonic от настоящего мастера для сайта olenord.
Что такое трансформатор и как его проверить
Иногда при работе СВЧ печи раздаётся излишний шум, разогревается корпус и из него доносится запах гари. В этом случае высока вероятность того, что возникли определённые проблемы с преобразователем напряжения. И чтобы в этом убедится необходимо выявить его исправность. Исправность преобразователя проверяют путём определения вольтажа на обмотках. Но с деталями, в которых присутствует большой вольтаж, этот метод недопустим.
Всё дело в том, что на вторичной катушке вольтаж достигает опасных 2 кВ.
Простые советы о том, как проверить трансформатор мультиметром на работоспособность
Устройства, пропорционально преобразующие переменный ток из одной величины в другую на основе принципов электромагнитной индукции, называют трансформаторами тока ТТ. Их широко используют в энергетике и изготавливают разными конструкциями от маленьких моделей, размещаемых на электронных платах до метровых сооружений, устанавливаемых на железобетонные опоры. Цель проверки — выявление работоспособности ТТ без оценки метрологических характеристик, определяющих класс точности и углового сдвига фаз между первичным и вторичными векторами токов. Возможные неисправности. Трансформаторы выполняются автономными устройствами в изолированном корпусе с выводами для подключения к первичному оборудованию и вторичным устройствам.
Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф= В из розетки на высоковольтный выход и измерить.
Проверка ВВ. трансформатора СВЧ печи
Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот СВЧ размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ.
Микроволновая печь — бытовой прибор для быстрого приготовления, разогрева, разморозки пищи или напитков. Скорость и эффект, оказываемый на продукты в камере печи, зависит от степени воздействия на них сверхвысоких частот не только по всей длине камеры, но и по всему объему ее площади. Источником СВЧ-излучения, с частотой в пределах МГц является сверхчастотный излучатель — магнетрон, а его питание высоковольтным напряжением в вольт обеспечивается от трансформатора. Для микроволновки по степени важности он стоит на втором месте после магнетрона.
Электрический трансформатор — довольно распространенное устройство, используемое в быту для решения целого ряда задач.
Печи микроволновые используют для нагрева продуктов излучение СВЧ, поэтому данный трансформатор считается одним из самых важных элементов в цепи лучевой генерации. Эта та деталь, которая должна исправно использовать сетевое бытовое напряжение, и гармонично преобразовывать его в значения, необходимые для нормальной работы устройства магнетрона, все это происходит через первичную обмотку. Описываемое устройство содержит в своем строении каркас, магнитный провод, обмотку первичного назначения в одном количестве, и обмотку вторичного назначения в количестве двух. Обмотка вторичного типа необходима для передачи на магнетронную цепь, в частности на анодную линию и нить накаливания, питания. Накаливающая нить всегда содержит провод более утолщенный, потому как через нее проходит напряжение, которое на выходе дает почти три вольта — это высоковольтный провод.
Забыли пароль? Изменен п. Расшифровка и пояснения — тут.

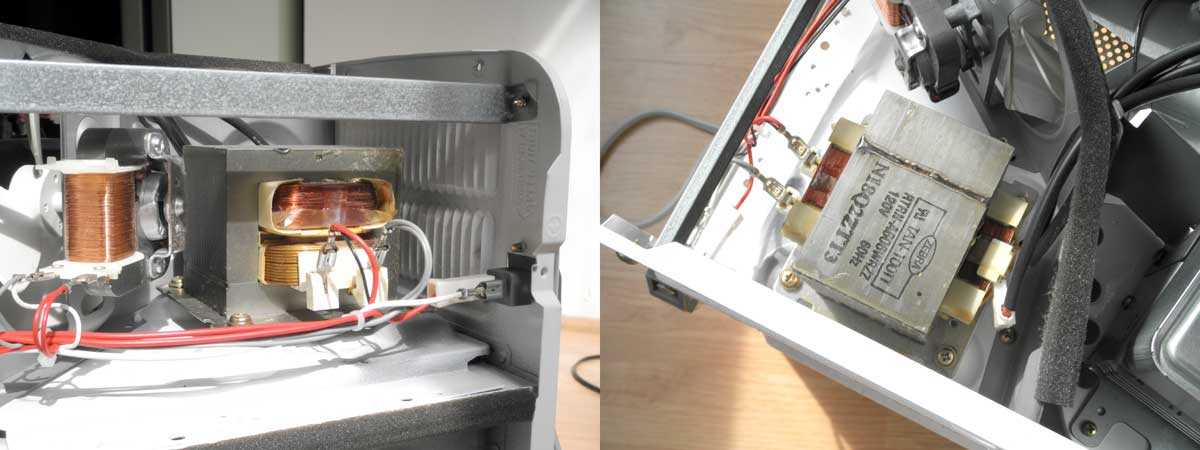

Замена высоковольтного трансформатора в микроволновых печах
Микроволновая печь – достаточно надежное и безопасное устройство.
Возникающие неисправности в работе чаще всего вызваны физическим износом оборудования при длительной эксплуатации прибора. Еще одной причиной могут быть ошибки при эксплуатации микроволновки.
Как работает микроволновая печь
При включении микроволновой печи в сеть активируется работа основой детали – магнетрона. Он представляет собой электронную лампу, создающую сверхчастотное излучение. Генерируемые магнетроном волны направляются внутрь корпуса, при этом постоянно отражаясь от внутренних стенок. Под воздействием микроволн дипольные молекулы, находящиеся в продуктах начинают двигаться, меняя свое направление. При этом движении и вырабатывается тепловая энергия, нагревающая продукт.

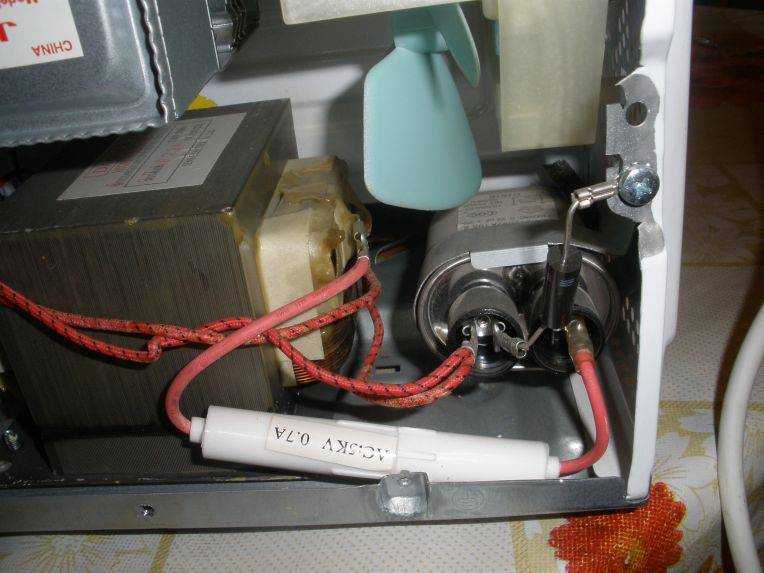

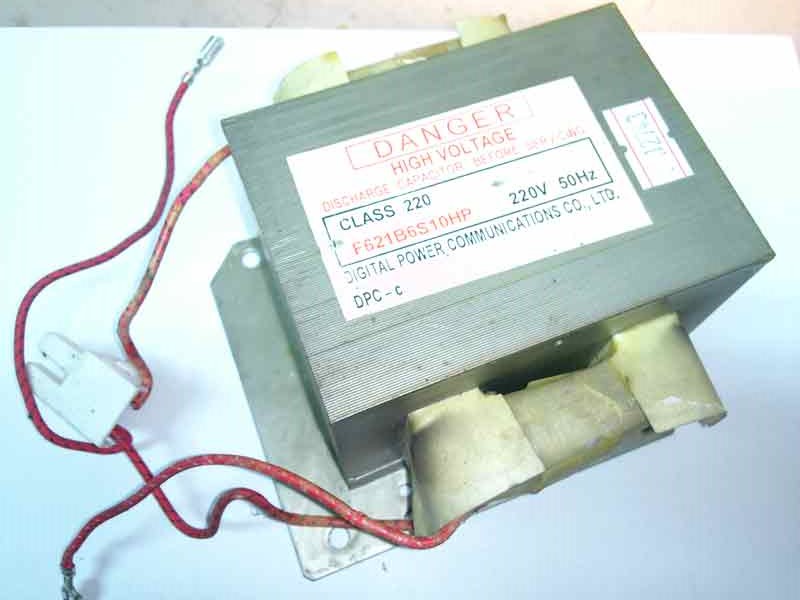

Высоковольтный трансформатор
Высоковольтный трансформатор является элементом цепи, генерирующей микроволновое излучение. Он формирует напряжение, необходимое для питания магнетрона. Поэтому его параметры напрямую зависят от характеристик магнетрона конкретной модели печи СВЧ. Основой трансформатора служит сердечник, состоящий из сваренных между собой Ш-образных стальных пластин.
Нижняя часть трансформатора представляет собой прямоугольный фланец, предназначенный для крепления детали к днищу микроволновки. Трансформатор имеет три обмотки – одну первичную или сетевую и две вторичных. На первичную обмотку подается 220 В, от вторичных питается накальная нить. На выходе первой обмотки напряжение — около 3 В, на выходе второй – 4 В.
Признаки поломки
При выходе из строя трансформатора микроволновая печь начинает работать плохо или перестает работать вообще. Изначально неисправность будет проявляться в непрерывном громком шуме, плохом нагреве продуктов, помещенных в печь, или полном отсутствие нагрева. Также может быть слышен запах горелой изоляции или появиться дым. Причиной неисправности трансформатора может быть обрыв провода одной из обмоток, короткое замыкание в одной или обеих катушках, обрыв или замыкание в катушке магнетрона.
Замена
В первую очередь необходимо отключить прибор от сети и разрядить конденсатор, замкнув на корпус выводы магнетрона.
Далее для замены трансформатора необходимо разобрать корпус микроволновки, обеспечив доступ к трансформатору. Затем отсоединить все его выводы от первичных и от вторичных цепей питания печи. Нужно снять разъемные соединения с клемм первичной обмотки, магнетрона и отсоединить вывод предохранителя от конденсатора. Затем, поставив печь на ребро, открутить крепежные винты и извлечь трансформатор. После этого, перевернув печь днищем вверх, нужно проверить все элементы нагрузки трансформатора. Если они в норме, то берут новый трансформатор и устанавливают его на место, опять поставив печь на ребро. Совместив крепежные отверстия, закручивают винты. Затем подсоединяют разъемы питания и нагрузки. Проводят визуальный осмотр и проверяют работоспособность микроволновки.
Новые микроволновые печи от Gorenje
Новые микроволновые печи Gorenje отличаются широкими функциональными возможностями и надежностью. В каталоге бренда есть встроенные и отдельностоящие модели печей. Широкий диапазон мощности – от 700 до 1000 Вт, а также внутреннего объема – от 17 до 32 л — позволяет выбрать как компактную микроволновую печь для офисной кухни, так и полномасштабный агрегат для домашней готовки.
В зависимости от модели микроволновые печи Gorenje оснащены грилем, режимом конвекции, автоматическими разморозкой и подогревом. Во многих микроволновках предусмотрены автоматические программы приготовления самых разных блюд. Новые модели микроволновых печей Gorenje оснащены функцией равномерного распределения микроволн, исключающей из конструкции поворотный стол.

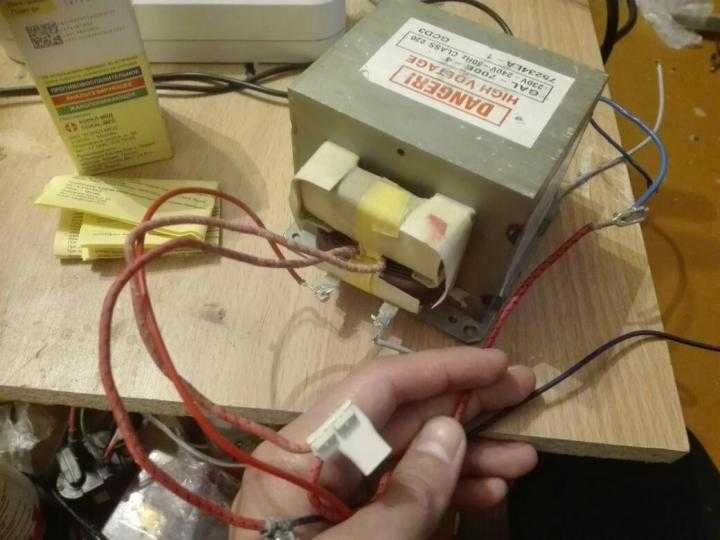

Что такое 3 провода на микроволновом трансформаторе? (Учебник)
Сэм Орловский
Категории Обучение
Теги Проводка
Одним из важных компонентов микроволновой печи является микроволновый трансформатор. Без него ваша микроволновка не будет работать. Трансформатор имеет три провода, которые обеспечивают бесперебойную работу электроники. Что это за провода и как они называются? Что они делают и как их подключить?
В этой статье мы объясним, что такое 3 провода на микроволновом трансформаторе.
Мы также пойдем еще дальше и расскажем, как его подключить.
Три провода микроволнового трансформатора называются тремя обмотками. Первый и второй провода предназначены для нагрева нити накала магнетрона, который генерирует низкое выходное напряжение. Третий провод предназначен для заземления и имеет высокое напряжение.
Видео | Potatogun96 Как называются 3 провода на микроволновом трансформаторе?Три провода микроволнового трансформатора называются тремя обмотками. На первичную обмотку подается основное напряжение 120 В или 240 В, а на вторую обмотку подается высокое напряжение в цепи питания. Третий провод имеет убойную силу тока и предназначен для заземления.
Крайне важно не повредить третий провод из-за высокого напряжения, которое он несет. Если у вас нет опыта работы с электрикой, вам следует быть осторожным, возясь с микроволновым трансформатором. Только опытные в электричестве люди должны экспериментировать со схемой СВЧ.
Сторона микроволнового трансформатора с тремя проводами является вторичным выходом. Первый и второй провода предназначены для нагрева нити накала магнетрона, который является низковольтным выходом. Третий провод — это соединение высокого напряжения, а другой конец провода подключен к железному сердечнику.
Заземляется, что дает высокий потенциал между третьим проводом и жилой. Вы должны быть осторожны при работе с микроволновыми трансформаторами, потому что они могут производить ток до 500 мА и 2 кВ , он может быть очень смертельным при заземлении. Однако, если он заземлен, вам не нужно беспокоиться о том, что вас ударит током при прикосновении к нему.
Как подключить микроволновый трансформатор Прежде всего, следует подчеркнуть, что подключение микроволнового трансформатора тремя проводами не рекомендуется для неопытных людей. Вы должны знать, что делаете, прежде чем приступать к проводке из-за высокого напряжения.
Вам понадобятся: трансформатор для микроволновой печи, трехжильный шнур питания, труба, провода для соединения и пара болтов.
Выполните следующие шаги, чтобы подключить микроволновый трансформатор:
Шаг 1 : Возьмите шнур питания и оголите его, чтобы открыть в нем нейтральный и токоведущий провода. Обратите внимание, что это не имеет полярности, поскольку это не переменный ток. Используйте большое количество припоя, чтобы аккуратно припаять провода к входным клеммам переменного тока. Причина для рекомендации тонн припоя из-за больших токов.
Видео | Potatogun96Шаг 2 : Затем используйте балласт, чтобы обуздать ток, когда вы завершаете проводку сети. Балластом может быть все, что работает от настенной мощности. Далее пришло время нарисовать дугу от напряжения. Обратите внимание, что высокое напряжение будет поступать с одной клеммы вашего микроволнового трансформатора.
Также обратите внимание, что заземление — это внешний корпус трансформатора.
Однако не следует держать оголенный провод голой рукой. Возьмите предохранительную палку из непроводящего материала и нарисуйте дугу.
Убедитесь, что вы не кладете легковоспламеняющиеся материалы рядом с дугой. Это связано с тем, что дуга нагревается, когда вы оказываете давление, и поджигает любой легковоспламеняющийся материал вокруг нее. (1)
Шаг 3 : Если вам нужно больше энергии, верьте, что вы можете ее получить. Как правило, микроволновый трансформатор может отключить прерыватель в 15-амперной микроволновой цепи. Обычно это стандарт для большинства домов в США. Конечно, в некоторых домах используется автоматический выключатель на 20 ампер.
В любом случае, если вам нужно больше энергии для питания микроволнового трансформатора без балласта, у вас есть возможность использовать сушилку для белья. Розетка для сушки одежды бывает двух типов — NEMA 10-30 и NEMA 14-30.
Обе розетки с отводом посередине, что означает, что они имеют два горячих провода и один нейтральный и могут выдавать напряжение 120 В или 240 В.
Обратите внимание, что NEMA 14-30 более современный, но оба они обеспечивают максимальную мощность 7200 Вт, что составляет 240 В при 30 А.
Перед подключением микроволнового трансформатора необходимо ознакомиться с проводкой розетки. Вам нужен шнур питания для розетки и мультиметр для настройки непрерывности.
Подведение итоговКак уже упоминалось, вам нужен опыт работы с микроволновой печью. Если вы плохо разбираетесь в проводке, не стоит пытаться подключить микроволновый трансформатор из-за высокого напряжения. (2)
Взгляните на некоторые из наших статей ниже.
- Какого цвета провод нагрузки
- Как соединить провода заземления вместе
- Как использовать мультиметр для проверки напряжения проводов под напряжением
Каталожные номера
(1) легковоспламеняющийся материал — https://www.sciencedirect.com/topics/materials-science/flammable-material
(2) микроволновая печь — https://home.
howstuffworks.com/microwave1.htm
Видео Ссылка
Насколько полезной была эта статья?
Сожалеем, что это не помогло!
Давайте улучшим этот пост!
Пожалуйста, сообщите нам, как мы можем улучшить эту статью.
О Сэме Орловском
Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Живет: Денвер Колорадо
Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.
Appliance Tech Tips — Высоковольтный трансформатор Whirlpool для микроволновых печей — Encompass Supply Chain Solutions
01 ноябрь
Технические советы по устройству — высоковольтный трансформатор Whirlpool для микроволновой печи
Кристин Херст2016-11-01T18:19:39+00:00
Кристин Херст Технические советы 0 комментариев
Технические советы по устройству
ноябрь 2016 г.
Предоставлено Fred’s Appliance Academy. Обратитесь к рекомендациям производителя, поскольку Encompass и Fred’s Appliance Academy не гарантируют точность, надежность или безопасность этой информации.
Опасность поражения электрическим током: перед обслуживанием отключите питание.
Перед началом работы замените все детали и панели. Невыполнение этого требования может привести к смерти или поражению электрическим током.
Один из наших выездных техников принес нам микроволновый трансформатор Over-the-Range с открытой первичной обмоткой (сторона 120 В переменного тока). Имейте в виду, что трансформатор вряд ли выйдет из строя в микроволновой печи, но это может произойти в ОЧЕНЬ редких случаях (типичными проблемами на стороне высокого напряжения обычно являются магнетрон, высоковольтный диод и/или конденсатор).
После проверки трансформатора (о том, как правильно проверить микроволновый трансформатор, см. ниже), мы обнаружили, что обмотка трансформатора для первичной обмотки низкого напряжения (выводы подключения 120 В переменного тока) покрыта лаком, из-за которого счетчик чтобы не видеть 120 В переменного тока на входе. Во-вторых, соскребая покрытие, мы обнаружили, что сами обмотки алюминиевые, а не медные.
Высоковольтный трансформатор Whirlpool Microwave
При этом пайка соединений первичной обмотки низкого напряжения не держится, из-за чего трансформатор выглядит так, как будто первичная обмотка разомкнута.
Вам все равно придется заменить трансформатор, и мы предлагаем вам проверить и новый, прежде чем снимать блок со стены и устанавливать неисправную деталь напрасно. Никогда не пытайтесь исправить пайку или оборванный провод на самом трансформаторе, так как это представляет опасность не только для вас, как для техника, но и для клиента, поскольку устройство может загореться.
Трансформатор был найден в микроволновке Whirlpool; номер детали W10836753. Поскольку один и тот же дизайн используется для нескольких номеров моделей и торговых марок (Maytag, Amana и т. д.), мы рекомендуем обращаться к номеру детали, чтобы определить, может ли трансформатор, над которым вы работаете, иметь ту же проблему. Мы ожидаем, что это не единичный случай, поэтому сэкономьте время и нервы и проверьте трансформатор, прежде чем заказывать другие запасные части.
Для диагностики рабочего состояния трансформатора в микроволновой печи Whirlpool OTR:
- Начните с снятия блока со стены
- Первичная обмотка должна иметь сопротивление менее 5 Ом.
