Три фазы в частном доме: подключение, схема и назначение

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?»  Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме? Как их подключить без ошибок?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

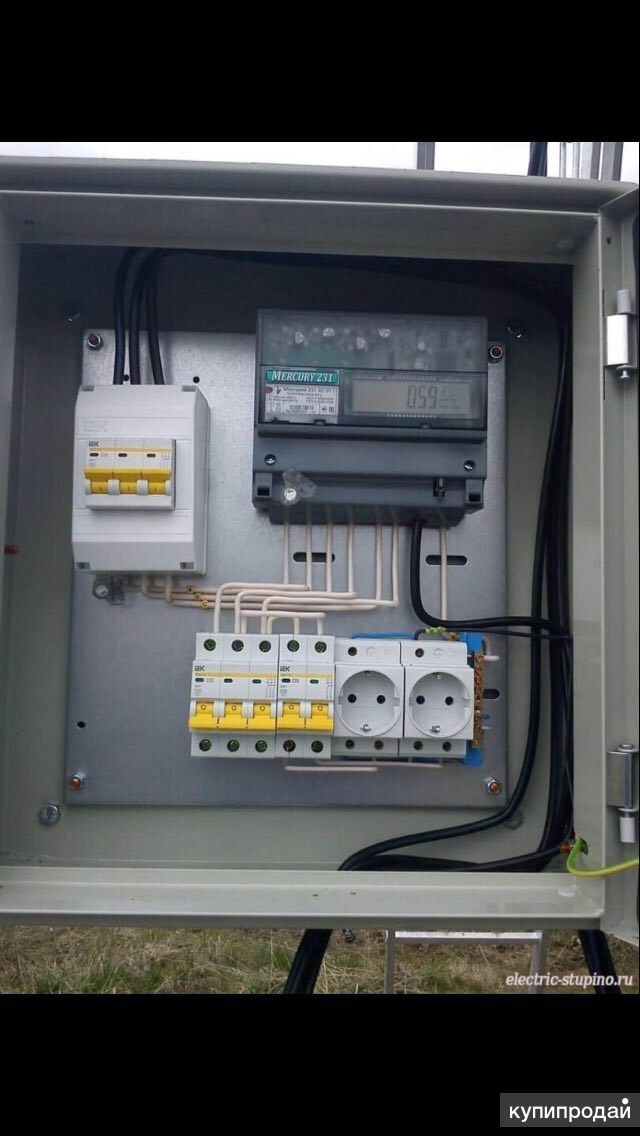

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый. Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль.

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой, логически понимаем, что фаза будет любого другого оставшегося цвета, уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

«Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!»

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью  «Проводка в бане и парилке: правила и рекомендации»

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

  1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
  2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
  3. Свечи искать не придётся, в полной темноте не останемся.

Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

P.S. Три фазы в частном доме действительно стоящая вещь, позволяющая чувствовать себя более уверенно и спокойно. Не отказывайте себе в дополнительном удобстве…

Автор статьи В.Ю. Белк

Как подключить 3 фазы


Как подключить три фазы к частному дому?

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эта проблема решается не хозяином жилья, а строительной компанией, то для снабжения электричеством частного дома существует выбор. В квартиру подведено уже однофазное питание, да и такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальной. В этой статье мы расскажем, какая электрическая сеть лучше: трёхфазная или же однофазная, а также как провести 380 Вольт в частный дом по закону и какие документы нужны для этого.

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

  1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
  2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
  3. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.

Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Как оформить подключение трех фаз

Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Для этого заказчику необходимо чётко понимать и согласовать следующие моменты:

  • Мощность сети.
  • Тип счётчика и тариф. Это может быть многотарифный прибора учёта или однотарифный.
  • Количество фаз (в данном случае 3).
  • Схема подключения.
  • Организация заземления, которое крайне необходимо для защиты людей от электрического тока при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к энергосетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, она должна быть полностью обесточена, а выполнять это без энергослужбы также запрещается.

Поставщики при этом придерживаются чётких требований и правил. Поэтому, если расстояние от частного дома до сетей 380 Вольт, проходящих чаще всего по столбам, будет больше 300 метров в черте города (500 за городом), то чтобы провести электричество придется оплачивать ещё и установку опоры.

Важно также отметить, что часто перед подключением необходимо предоставлять данные о состоянии домашней электропроводки. Если в доме старая электропроводка, то высока вероятность, что представители электросетей не только не дадут разрешение на подключение трех фаз, но и сократят до минимального лимит по однофазной сети из соображений безопасности, так как проводка не может выдержать большой нагрузки.

Следующим ключевым вопросом по подключению дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Есть три степени:

  • первая — не больше 16 кВт;
  • вторая — от 16 до 50 кВт.
  • третья — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более что рост количества приборов, которые работают на этом виде энергии, пока очевиден. Однако стоимость данной системы будет выше.

Еще важно отметить насчет лимита мощности — чаще всего для рядового потребителя выделяется до 15 кВт. И в данном случае все зависит от состояния электрических сетей, мощности трансформатора в КТП либо в ТП. Если мощность небольшая, то снабжающая организация распределяет примерно мощность по домам и выше этой мощности нельзя подключить, тем более три фазы. В этом случае для подключения трех фаз необходимого лимита мощности нужен отдельный трансформатор — это уже более сложная процедура, так как нужно приобретать КТП, подключать к высоковольтной сети 6 (10) кВ.

Поэтому рядовому потребителю приходится довольствоваться определенным лимитом мощности однофазной сети.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самой заявки), входят:

  1. Удостоверение личности.
  2. Идентификационный номер законопослушного налогоплательщика.
  3. Правоустанавливающая документация на жилое или нежилое помещение (в случае подключения гаража).
  4. Утвержденный полный план жилого помещения (при наличии).

С указанных документов снимается копия, которая и подаётся в компанию поставщику электрической энергии. Однако сверка с оригиналами тоже обязательна.

Некоторые поставщики также могут запросить дополнительные документы, на всякий случай, их нужно тоже взять с собой:

  • Информацию о мощности и список всего имеющегося электрооборудования в частном доме, в гараже или на даче. В зависимости от того, куда нужно провести трехфазное электричество. Если подключение выполняется на участок, не имеющий электрооборудования, то указать придется предположительные его виды и мощность.
  • Сведения об их максимальной мощности.
  • Приблизительное время ввода в эксплуатацию жилья, если это ещё не жилой объект.

Установка многотарифных счётчиков очень выгодна, так как если не использовать мощные приборы в часы пик, можно существенно сэкономить. Например, ночью стоимость электроэнергии в разы дешевле чем днём.

Порядок оформления многотарифного счётчика:

  1. Подготовка заявления с просьбой установки электросчетчика.
  2. Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Зачастую они и сами предоставляют услуги не только подключения, но и продажи приборов учета.
  3. Приобретение, а также программирование электросчетчика.
  4. Вызов представителя энергоснабжающей компании для проверки правильности подключения прибора учета, а также его опломбировки.
  5. Внесение изменения в соглашение или же составление нового, при организации нового подключения трёх фаз.
  6. Получение разрешения на подключение 380 Вольт.

Кстати, существует еще такой вариант, как преобразование однофазного напряжения в трехфазное. О том, как сделать 380 Вольт из 220 можете узнать, перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать нагрузке, подключаемой к ним. На автоматах нет указанной мощности, на корпусе указаны только напряжение и ток, на который он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, это дело лучше доверить специалистам, т.к. при отсутствии опыта и навыков самостоятельно провести три фазы будет практически невозможно.

Чтобы вы понимали, насколько все серьезно, ниже предоставлена примерная схема подключения 380 Вольт в частном доме, с разводкой на автоматы:

Для ознакомления с технологией проведения трех фаз рекомендуем изучить следующий блок статей:

Конечно же, для того чтобы получить в частный дом, на дачный участок или в гараж выгодное, довольно мощное и универсальное трёхфазное напряжение, придется потратить некоторые усилия, время и средства.

 Документы, согласование, подключение, более сложная схема проводки и соответственно дороже электромонтаж, поэтому еще раз хорошо подумайте, нужны ли вам три фазы.

Напоследок рекомендуем просмотреть полезные видео, на которых рассказывается целесообразность подключения трех фаз, а также нюансы подготовки документов:

Теперь вы знаете, как провести 380 Вольт в частный дом и какие документы нужны для этого. Надеемся, наша пошаговая инструкция была для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!

Как подключить 3 фазы

Общая схема трехфазного подключения

Несмотря на, то строите ли вы новый дом или хотите модернизировать старый без электропроводки обойтись не получится, поскольку все приборы в доме потребляют электроэнергию в большей или меньшей мере. Подключение частного дома к электросети дело непростое и небыстрое.

Существует два типа электропитания одно- и трехфазный. Большинство используют однофазный тип и считают, что этого достаточно. Так и есть. Сейчас же все чаще выбирают трехфазный, поскольку он позволяет значительно снизить нагрузку на сеть равномерно распределив ее на три параллельные линии.

Разница между трехфазным и однофазным подключением

Большинство считают, что, перейдя на трехфазное подключение дома можно увеличить потребляемую мощность. Но это совсем не так. Такой вопрос следует решать с компанией, которая поставляет электричество. В данном типе подключения используют 4 или 5 проводов. Три линии подачи тока (фаза), нулевой проводник (или просто ноль) и заземление, иногда ноль и заземление подключают одним проводом.

Сравнение типов подключения

В таком случае можно примерно рассчитать количество приборов, которые можно одновременно включить в сеть на каждую линию чтобы не было перенапряжения. В однофазовом подключении используют 2 или 3 провода. Соответственно 1 фаза, 1 ноль и заземление.

Тогда все напряжение идет на одну линию и перегрузок просто не избежать.Силовой щиток однофазного электроснабжения частного дома немного меньше чем для трехфазного, и если нужно заменить один на другой, то придется добавить свободного места. Что касается использования домовой проводки, то и тут есть различия. В первом случае толщина жил кабеля значительно больше, чем во втором, поскольку и нагрузка тоже выше.

Документация для подключения.

Для того чтобы не было проблем с законом все нужно сделать как следует и подготовить необходимые документы и договора.

  • Энергоснабжающая компания должна дать определенные условия эксплуатации.
  • Проектная документация на снабжение здания электроэнергией.
  • Акт разграничения по балансовой принадлежности.
  • Акт лабораторных исследований схемы, которая собрана для определенного дома.
  • Акт осмотра всего оборудования.
  • Договор с энергосбытовой компанией.
Проект трехфазной сети.

Для начала нужно сделать проект, где будут учтены все особенности потребления электроэнергии. Чаще всего делают разделение на группы потребителей, то есть розетки отдельно подключаются, а освещение отдельно. Это дает возможность отключить отдельную группу для ремонтных работ и не доставлять неудобства в использовании другой группы.

Проект трехфазной сети

Для каждой рассчитывают максимальную мощность потребления электричества, и соответственно подбирают провода нужной толщины. Например, для освещения чаще используют провод толщиной полтора сантиметра, а для розеток – 2,5 см.

Для каждой группы нужно использовать приборы автоматического выключения тока, чтобы при коротком замыкании не возникло возгорание проводки. Имея на руках проект подключения дома можно рассчитать количество необходимых материалов (проводов), приборов и даже планируемый размер силового щитка. А также можно наметить размещение розеток, выключателей и стабилизирующих устройств.

Как подключать?

Существует два вида подключения. Подземный и воздушный. Для частного дома используют преимущественно второй вариант, потому что:

  • меньше времени тратиться на работу;
  • есть возможность использования любых схем;
  • стоимость подключения значительно ниже;
  • при необходимости легче ремонтировать.

Нужно учитывать, что при воздушном подключении расстояние до ближайшего столба к частному дому должно быть не больше 15 м. Если же отрезок длиннее, нужно добавить дополнительный столб чтобы избежать сильного провисания или обрыва линии при плохих погодных условиях. Вблизи не должно быть крупных деревьев или больших веток.А также провода не должны мешать перемещению транспортных средств или пешеходов На частный дом трехфазная линия крепится на высоте не меньше чем 2,7м, а при необходимости и выше. Там помещают специальные изоляторы, к которым и присоединяется питание, а уже оттуда провода идут к силовому щиту.

Щиток лучше прикрепить на фасаде здания. Дальше от щитка по всему дому идут в нужных направлениях провода. Если есть пристройки где используется электричество, то к ним проводка идет тоже от щитка. Счетчик для трехфазной линии.

Для особого подключения электричества нужен и особенный счетчик.

Счетчики для трехфазного подключения позволяют экономить электроэнергию, выбрать модель, подходящую именно потребителю, отслеживать перепады напряжения. Такие приборы есть трех видов:

  1. Прямого включения. Подключаются непосредственно к сети.
  2. Полукосвенного включения. Нужен трансформатор напряжения. При оплате, показания счетчика умножаются на коэффициент трансформации, который указан на приборе.
  3. Косвенного включения. Нужен трансформатор напряжения и силы тока. Подходит тем, кто подключается от высоковольтных линий электропередач. Чаще всего используют на предприятиях.

Для однофазного счетчика существует одна стандартная схема подключения, а для счетчиков трехфазной линии их много, поскольку видов несколько. Устройства прямого включения имеют схему подключения немного схожую на схему однофазного счетчика. Обязательно следует учитывать порядок присоединения проводов в соответствии с цветом, который указан в схеме и не забывать, что четные номера — это нагрузка, а нечетные — цвет провода. Схема подключения размещена на задней крышке прибора, а также в паспорте.

Электросчетчик полукосвенного включения также применяют в домах и для их подключения есть множество схем. Чаще всего используются три из них: десятипроводная схема подключения, схема по типу звезда, соединение с помощью коробки с клеммами.

Первая самая распространенная, поскольку самая простая. По данной схеме для каждой фазы используют три провода, которые присоединяются в строгом порядке, десятый провод — ноль. Всегда выбирается такая схема подключения счетчика, при которой можно легко отремонтировать ее любую часть. Какой бы ни была схема подключения частного дома к электросети, не стоит забывать, что работать с напряжением, не имея нужного образования небезопасно для жизни. Поэтому и для выбора нужной схемы, нужного счетчика электроэнергии, и для самого подключения следует воспользоваться услугами человека, который в этом непросто разбирается, а специально обучался несколько лет.

Вы предоставляете план дома, указываете места где нужно разместить розетки, выключатели, где будут стоять котлы или бойлер, а квалифицированный специалист рассчитает длину проводов, их толщину, и подберет все необходимые приборы для безопасного использования электропроводки в частном доме. Подключение частного дома к электросети дело непростое и небыстрое.

Похожие статьи

Определение места повреждения кабельный линий

Подвес для кабеля к тросу

Подключение частного дома к трехфазной электросети — схема и важные особенности

Преимуществ у трехфазного подключения частного дома много. Одно из них – в возможности равномерного распределения нагрузки между линиями, что с увеличением количества бытовой техники в наших жилищах уже не просто рациональный подход к организации эн/снабжения, а необходимость. Любая работа начинается с планирования. Вот и разберемся, как грамотно составить схему трехфазного подключения частного дома в зависимости от местной специфики.

Следует пояснить, что переход на трехфазное эл/снабжение никак не повышает потребляемую мощность, как многие ошибочно считают. Ее лимит для частного дома устанавливается ресурсоснабжающей организацией и зависит от ряда факторов – собственных возможностей поставщика, количества абонентов, технического состояния линий, оборудования и так далее.

Что учесть при подключении

Для исключения вероятности перекоса фаз, резких скачков напряжения нагрузка по ним должна распределяться равномерно. Но расчеты делаются лишь примерные, так как невозможно заранее предусмотреть, какие именно потребители в определенный момент будут включены. Кроме того, если в частном доме имеются импульсные приборы, то их пуск сопровождается повышенным энергопотреблением. Поэтому обязательно понадобятся стабилизаторы, иначе перегрузка любой из фаз вызовет некорректную работу остальных.

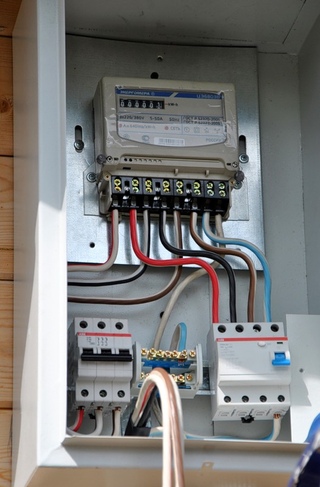

Силовой (распределительный) щит для трехфазного подключения значительно габаритнее, чем щит для однофазной схемы. При ее переделке заменить боксы по принципу «один в один» вряд ли получится. Это связано с большим количеством защитных элементов и присоединяемых проводов (кабелей). Придется искать другое подходящее место для его монтажа электрощитка .

Хотя здесь есть и иные варианты. Вот один из них. Вне дома устанавливается только щиток ввода (к примеру, ЩРУН 3-12), а внутри – несколько небольших пластиковых, каждый (со своей комплектацией) на отдельную фазу. То же касается и надворных построек (сарая, гаража, мастерской и так далее), внутри которых целесообразно располагать такие же маломерные боксы.

При установке лишь одного щитка вне частного дома (встречается и такое решение) используется бокс со степенью защиты IP31 (или 54).

Особенности трехфазного подключения и реализуемые схемы

Существует 2 технологии – прокладка кабеля в грунте (подземный способ) и воздушная линия. Для частного дома целесообразнее выбрать второй вариант.

  • Значительно меньший объем работ.
  • Возможность прокладки линии по любой схеме.
  • Стоимость подключения намного ниже. Одно из обоснований – используемые для организации электроснабжения воздушным способом провода (СИП) по определению дешевле (за 1 п.м.) кабеля. К тому же при укладке последнего трасса может изгибаться в зависимости от особенностей грунта на участке и его планировки, что увеличивает расход монтажной продукции.
  • Ремонтопригодность такой линии трехфазного подключения значительно выше.

Резервное питание не в счет. Переключение на него предусматривается независимо от выбранного способа, поэтому на основную схему параметры (тип, мощность) автономного генератора не влияют.

Особенности воздушного подключения

Допустимые расстояния показаны на схеме.

Их следует выдерживать. К примеру, если между частным домом и ближайшей опорой более 15 м, то придется ставить еще один, дополнительный столб. Это объясняется просто – для исключения значительного провиса (или даже обрыва проводов) под нагрузкой – ледяной, снеговой, ветровой. Это также регламентировано. Минимальное расстояние от проводов (в м) до: проезжей части – 6, тротуара – 3,5. То есть они не должны мешать ни проезду габаритного автотранспорта, ни свободному перемещению людей.

Нужно принять во внимание и то, что трасса прокладывается так, чтобы исключить прикосновение к любому ее участку веток крупных деревьев, которые при сильном ветре могут ее повредить. Высота точки присоединения трехфазной линии к потребителю (частному дому) – от 2,75 или более, при необходимости. Подразумевается, что именно там располагаются изоляторы. К ним и подводится эл/питание, а уже потом оно подается на силовой щит.

Часто встречается такая рекомендация – расположить его на столбе. Но насколько это грамотно в плане ремонтопригодности? Если выбьет вводной автомат, да еще ночью, тем более зимой – что делать? Оптимальное решение – закрепить щиток на фасаде частного дома.

Вот несколько наиболее распространенных схем трехфазного подключения:

Автор акцентирует внимание, что эта информация позволит читателю составить общее представление о том, как организуется трехфазное подключение частного дома к промышленной сети. Конкретную работу (определение схемы, подбор необходимых приборов по характеристикам, комплектацию щитков, монтаж линий) лучше доверить профессионалу. Только он сможет учесть все особенности строения и произвести точные расчеты. Единой рекомендации по выбору схемы и ее составных частей, не зная специфики здания и участка, потребностей собственника в эл/энергии никто не даст. Все планируется и готовится индивидуально для каждого частного дома.

Внимание! Непосредственное подключение линии к источнику 3-ф напряжения имеет право делать только представитель ресурсоснабжающей организации. Он же снимает начальные показания счетчика, производит его опломбировку и постановку на учет.

Рекомендовано для вас:

Схема подключения проходного выключателя в двух вариантах, правила и советы Как проверить конденсатор мультиметром по всем параметрам — инструкция Электрические схемы для начинающих электриков — условные обозначения

Трехфазная схема распределительного щита – 5 вариантов

Подробности Опубликовано: 08 Декабрь 2014 Просмотров: 113311

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов .

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С ). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину. все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь .

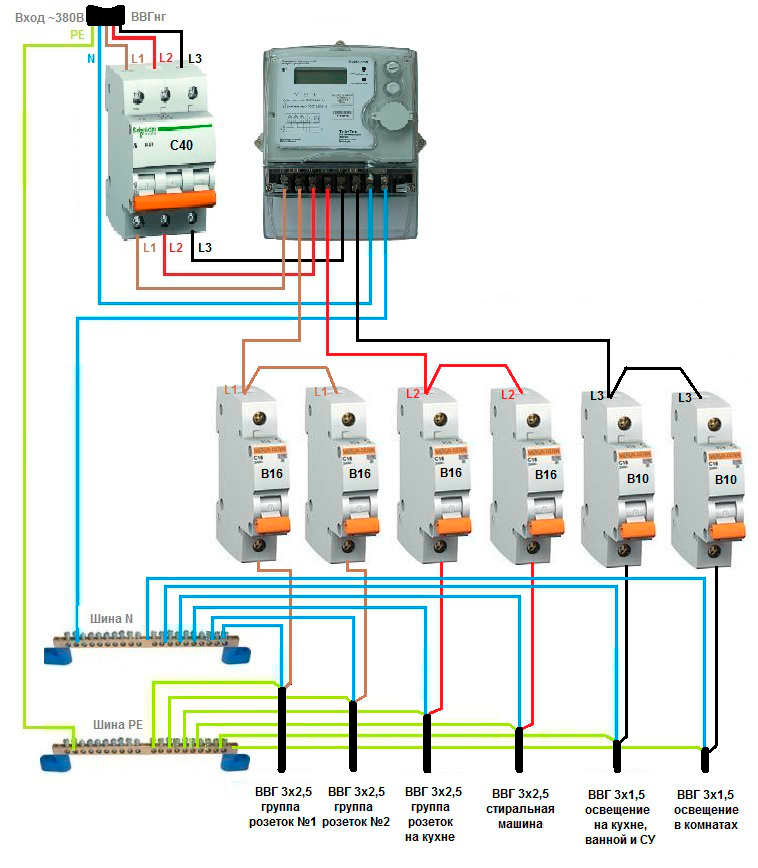

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

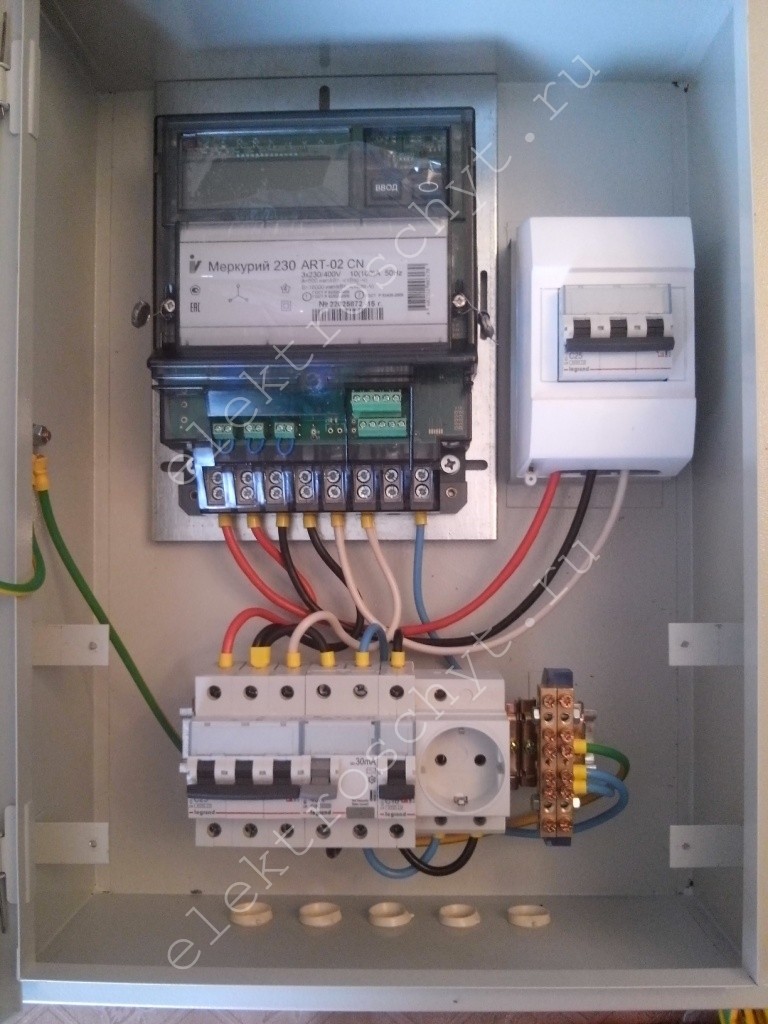

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор. – Электрик говорит, – «Наверно аккумулятор сел». – Химик говорит, – «Нет, скорее всего не тот бензин». – Механик,- «Я думаю, что это передача не работает.»

– Программист, – «Может выйдем из машины, и зайдем обратно?»

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

Источники: http://infoelectrik.ru/provoda-i-kabelya/trehfaznoe-podklyuchenie-chastnogo-doma. html, http://electroadvice.ru/electric/trexfaznoe-podklyuchenie-doma-sxema/, http://sam-sebe-electric.ru/raspredelitelnyj-shchit/39-trekhfaznaya-skhema-raspredelitelnogo-shchita

Что следует учесть, выполняя трехфазное подключение частного дома

Решая вопросы электроснабжения вновь построенного здания, его владелец сталкивается с многочисленными задачами, которые требуется решать техническими и организационными способами.

При этом первоначально следует определиться с необходимым количеством фаз, требующихся для питания электроприборов. Обычно люди довольствуются однофазным электроснабжением, а определенная категория выбирает трехфазное, руководствуясь стоящими перед ними задачами.

Сравнение преимуществ и недостатков однофазного и трехфазного подключения дома

При выборе схемы следует учесть ее влияние на конструкцию проводки и условия эксплуатации, создаваемые разными системами.

Потребляемая мощность

Среди отдельных домовладельцев бытует надежда, что переход на трехфазное питание позволяет увеличить разрешенную мощность потребления, интенсивнее пользоваться электроэнергией. Однако, этот вопрос необходимо решать в сбытовой организации, у которой, скорее всего, лишних резервов уже нет. Поэтому значительно увеличить расход электричества таким способом вряд ли получится.

Та величина разрешенной мощности, которую вам предоставят, станет основой для создания проекта электропроводки. За счет распределения ее по двум проводам в однофазной схеме толщина сечения жил кабеля всегда требуется больше, чем в трёхфазной цепи, где нагрузка равномерно разнесена по трем симметричным цепочкам.

При одинаковой мощности в каждой жиле трехфазной схемы будут протекать меньшие номинальные токи. Под них потребуются уменьшенные номиналы автоматических выключателей. Несмотря на это их габариты, как и других защит и электросчетчика, все равно будут больше за счет применения утроенной конструкции. Потребуется более емкий распределительный щит. Его размеры могут значительно ограничивать свободное пространство внутри небольших помещений.

Трёхфазные потребители

Асинхронные электродвигатели механических приводов, электрические нагревательные котлы, другие электроприборы, рассчитанные на эксплуатацию в трехфазной сети, эффективнее, оптимально работают в ней. Чтобы их запитать от однофазного источника необходимо создавать преобразователи напряжения, которые будут потреблять дополнительную энергию. Причем, в большинстве случаев происходит снижение КПД таких механизмов и расход мощности на преобразователе.

Использование трехфазных потребителей основано на равномерном распределении нагрузки в каждой фазе, а подключение мощных однофазных приборов способно создать пофазный перекос токов, когда часть их начинает протекать по жиле рабочего нуля.

При большом перекосе токов на перегруженной фазе снижается напряжение: начинают тускло светиться лампы накаливания, наблюдаются сбои электронных устройств, хуже работают электродвигатели. В этой ситуации владельцы трехфазной электропроводки могут перекоммутировать часть нагрузки на ненагруженную фазу, а потребителям двухпроводной схемы требуется эксплуатировать стабилизаторы напряжения или резервные источники.

Условия работы изоляции электропроводки

Владельцы трехфазной схемы должны учитывать действие линейного напряжения 380, а не фазного 220 вольт. Его номинал представляет бо́льшую опасность для человека и изоляции электропроводки или приборов.

Габариты оборудования

Однофазная электропроводка и все входящие в нее компоненты более компактны, требуют меньше места для монтажа.

На основе сравнения этих характеристик можно сделать вывод, что трехфазное подключение частного дома зачастую может быть в современных условиях нецелесообразным. Его имеет смысл применять в том случае, если существует необходимость эксплуатации мощных трехфазных потребителей типа электрических котлов или станочного оборудования для постоянной работы в определённые сезоны.

Большинство же бытовых электрических потребностей вполне может обеспечить однофазная электропроводка.

Как выполнить трехфазное подключение частного дома

Когда вопрос трехфазного подключения частного дома стоит остро, то придется:

1. заниматься подготовкой технической документации;

2. решать технические вопросы.

Какие документы необходимо подготовить

Обеспечить законность трехфазного подключения могут только следующие свидетельства и паспорта:

1. технические условия от энергоснабжающей организации;

2. проект производства электроснабжения здания;

3. акт разграничения по балансовой принадлежности;

4. протоколы измерений основных электрических параметров собранной схемы подключения дома электротехнической лабораторией (монтаж разрешено выполнять после получения первых трех документов) и акт осмотра электротехнического оборудования;

5. заключение договора с энергосбытовой организацией, дающее право на получение наряда на включение.

Технические условия

Для их получения требуется заранее подать заявку в электроснабжающую организацию, где должны быть отражены требования к абоненту и электроустановке с указанием:

  • способов подключения;

  • использования защит;

  • мест размещения электроприборов и щитов;

  • ограничение доступа посторонних лиц;

  • характеристики нагрузки.

Проект производства электроснабжения

Разрабатывается проектной организацией на основе действующих нормативов и правил эксплуатации электроустановок с целью предоставления бригаде электромонтажников подробной информации по технологии монтажа электрической схемы.

В состав проекта входят:

1. пояснительная записка с отчетом;

2. исполнительные принципиальные и монтажные схемы;

3. ведомости;

4. требования нормативных документов и предписаний.

Акт разграничения по балансовой принадлежности

Определяются границы ответственности между электроснабжающей организацией и потребителем, указывается разрешенная мощность, категория надежности электроприемника, схема электропитания, некоторые другие сведения.

Протоколы электротехнических замеров

Они выполняются электрической измерительной лабораторией после полного окончания монтажных работ. В случае получения положительных результатов измерений, отраженных в протоколах, предоставляется акт осмотра оборудования с заключением, дающим право на обращение в электросбытовую организацию.

Договор с энергосбытом

После его заключения на основе документов от электротехнической лаборатории можно обращаться в электроснабжающую организацию на включение смонтированной электроустановки в работу по специальному наряду.

Технические вопросы трехфазного подключения частного дома

Принцип подвода электрической энергии к отдельно стоящему жилому зданию осуществляется по следующему принципу: от трансформаторной подстанции по линии электропередачи подается напряжение по четырем проводам, включающим три фазы (L1, L2, L3) и один общий нулевой проводник PEN. Подобная система выполняется по стандартам схемы TN-C, которая максимально распространена до сих пор в нашей стране.

Линия электропередачи чаще всего может быть воздушной или реже кабельной. На обоих конструкциях могут возникнуть неисправности, которые быстрее устраняются у воздушных ЛЭП.

Особенности разделения PEN проводника

Старые линии электропередач энергетики постепенно начинают модернизировать, переводить на новый стандарт TN-C-S, а строящиеся сразу создают по нормативам TN-S. В нем четвертый проводник PEN от питающей подстанции подается не одной, а двумя разветвленными жилами: РЕ и N. В итоге у этих схем используется уже пять жил для проводников.

Трехфазное подключение частного дома основано на том, что все эти жилы подключаются к вводному устройству здания, а от него электроэнергия поступает на электрический счетчик и далее — в распределительный щит для осуществления внутренней разводки по помещениям и потребителям здания.

Практически все бытовые приборы работают от фазного напряжения 220 вольт, которое присутствует между рабочим нулем N и одним из потенциальных проводников L1, L2 или L3. А между линейными проводами образовано напряжение 380 вольт.

Внутри вводного устройства, использующего стандарт TN-C-S, делается выделение рабочего нуля N и защитного РЕ из проводника PEN, который соединяют здесь же с ГЗШ — главной заземляющей шиной. Ее подключают к повторному контуру заземлению здания.

Все присоединения проводников на ГЗШ выполняют болтовым соединением с шайбами и гайками, прочно затягивая резьбовое соединение. Этим добиваются минимального значения переходного электрического сопротивления в месте соединения контактов. Каждый кабель подключается на отдельное посадочное отверстие для удобного размыкания схемы с целью проведения различных измерений.

Основным материалом для ГЗШ служит медь, а в отдельных случаях допускается применять стальные сплавы. Использовать алюминий для главной защитной шины запрещено. На провода, подключаемые к ней, нельзя монтировать наконечники из алюминиевых сплавов.

От вводного устройства рабочие и защитные нули идут изолированными цепочками, которые запрещено объединять в любой другой точке схемы электропроводки.

По старым правилам, действовавшим в схеме заземления TN-C, расщепление проводника PEN не делалась, а фазное напряжение бралось прямо между ним и одним из линейных потенциалов.

Конечный промежуток линии между ее опорой до ввода в дом прокладывают по воздуху или под землей. Его называют ответвлением. Оно находится на балансе электроснабжающей организации, а не хозяина жилого здания. Поэтому все работы по подключению дома на этом участке должны выполняться с ведома и по решению владельца ЛЭП. Соответственно, законодательно они потребуют согласования и оплаты.

У подземной кабельной линии ответвление монтируют в металлическом шкафу, который размещают поблизости с трассой, а для воздушной ЛЭП — непосредственно на опоре. В обоих случаях важно обеспечить безопасность их эксплуатации, закрыть доступ посторонних людей и выполнить надежную защиту от повреждения вандалами.

Выбор места расщепления PEN проводника

Оно может быть выполнено:

1. на ближайшей опоре;

2. или на вводном щите, расположенном на стене либо внутри дома.

В первом случае ответственность за безопасную эксплуатацию несет электроснабжающая организация, а во втором — владелец здания. Доступ жильцов дома к работам на конце PEN проводника, расположенного на опоре, запрещен правилами.

При этом надо учесть, что провода на воздушной линии способны обрываться по различным причинам и на них могут возникать неисправности. Во время аварии на питающей ЛЭП с обрывом PEN проводника ее ток потечет через провод, подключенный к дополнительному контуру заземления. Его материал и сечение должны надежно выдерживать такие повышенные мощности. Поэтому их выбирают не тоньше, чем основная жила линии электропередачи.

Когда расщепление выполняется прямо на опоре, то к нему и контуру прокладывают линию, называемую повторным заземлением. Ее удобно изготавливать из металлической полосы, заглубленной в землю на 0,3÷1 м.

Поскольку через нее в грозу создается путь протекания молнии в землю, то ее надо отводить от дорожек и мест возможного размещения людей. Рационально прокладывать ее под забором здания и в подобных труднодоступных местах, а все соединения выполнять сваркой.

Когда расщепление производится в водном щите здания, то через линию ответвления с подключенными проводами будут протекать аварийные токи, которые могут выдержать только проводники с сечением фазных жил ЛЭП.

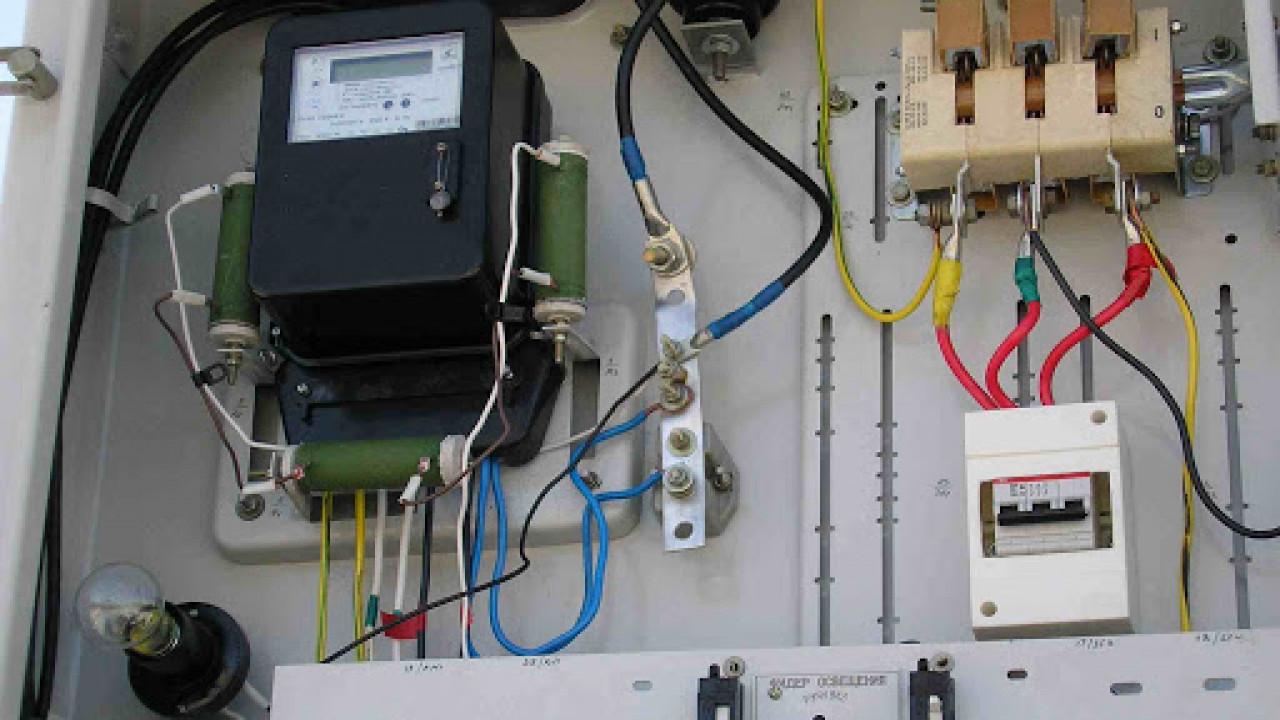

Вводное распределительное устройство электроэнергии

Оно отличается от простого вводного устройства тем, что в его конструкцию внесены элементы, осуществляющие распределение электричества по группам потребителей внутри здания. Его монтируют на вводе электрического кабеля в пристройке или каком-то отдельном помещении.

ВРУ устанавливают внутри металлического шкафа, куда заводят все три фазы, PEN проводник и шину контура повторного заземления в схеме подключения здания по системе TN-C-S.

Для TN-S во вводно распределительный шкаф заводят пять жил — три фазы и два нуля: рабочий и защитный, как показано на картинке ниже.

Внутри шкафа вводного распределительного устройства фазные проводники подключаются к клеммам входного автоматического выключателя или силовых предохранителей, а PEN проводник к своей шине. Через нее выполняется его расщепление на PE и N с образованием главной заземляющей шины и ее подключением к повторному контуру заземления.

Ограничители повышения напряжения работают по импульсному принципу, защищают схему цепей фаз и рабочего нуля от воздействий возможного проникновения посторонних внешних разрядов, отводят их через РЕ проводник и главную защитную шину с контуром заземления на потенциал земли.

При возникновении высоковольтных импульсных разрядов больших мощностей в питающей линии и прохождении их через последовательную цепочку из автоматического выключателя и УЗИП вполне возможен выход из строя силовых контактов автомата из-за подгорания и даже приваривания их.

Поэтому защита этой цепочки мощными предохранителями, выполняемая простым перегоранием плавкой вставки, остается актуальной, широко применяется на практике.

Трехфазный электрический счетчик учитывает расходуемую мощность. После него подключаемые нагрузки распределяются по группам потребления через правильно подобранные автоматические выключатели и устройства защитного отключения. Также на вводе может стоять дополнительное УЗО, выполняющее противопожарные функции у всей электрической проводки здания.

После каждой группы УЗО может производиться дополнительное деление потребителей по степеням защиты индивидуальными автоматами или обходиться без них, как показано разными участками на схеме.

На выходные клеммы щита и защит подключаются кабели, идущие к группам конечных потребителей.

Особенности конструкции ответвления

Чаще всего трехфазное подключение частного дома на питающей ЛЭП выполняется воздушной линией, на которой может возникнуть короткое замыкание или обрыв. Чтобы их предотвратить следует обратить внимание на:

  • общую механическую прочность создаваемой конструкции;

  • качество изоляции внешнего слоя;

  • материал токоведущих жил.

Современные самонесущие алюминиевые кабели обладают небольшим весом, хорошими токопроводящими свойствами. Они хорошо подходят для монтажа воздушного ответвления. При трехфазном питании потребителей сечения жилы СИП 16 мм2 будет достаточно для длительного получения 42 кВт, а 25 мм кв — 53 кВт.

Когда ответвление выполняется подземным кабелем, то обращают внимание на:

  • конфигурацию прокладываемого маршрута, его недоступность для повреждения посторонними людьми и механизмами при работах в грунте;

  • защиту выходящих из земли концов металлическими трубами на высоту не меньше среднего человеческого роста. Лучшим вариантом считается полное размещение кабеля в трубе вплоть до ввода в ВУ и распределительный шкаф.

Для подземной прокладки используют только цельный кусок кабеля с прочной броневой лентой или выполняют его защиту трубами или металлическими коробами. При этом медные жилы предпочтительнее, чем алюминиевые.

Технические аспекты трехфазного подключения частного дома в большинстве случаев требуют бо́льших затрат и усилий чем при однофазной схеме.

Три фазы в частном доме: подключение, схема и назначение — Хозяин Дома

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?»  Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме? Как их подключить без ошибок?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый. Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль.

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой, логически понимаем, что фаза будет любого другого оставшегося цвета, уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

«Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!»

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью  «Проводка в бане и парилке: правила и рекомендации»

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

  1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
  2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
  3. Свечи искать не придётся, в полной темноте не останемся.
Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

P.S. Три фазы в частном доме действительно стоящая вещь, позволяющая чувствовать себя более уверенно и спокойно. Не отказывайте себе в дополнительном удобстве…

Автор статьи В.Ю. Белк

Как провести в частный дом 380 Вольт?

Какие документы нужны?

В последнее время, многие люди озадачиваются поиском ответа на вопрос: как подключить 380 вольт 3 фазы в Запорожье? В действительности, при отсутствии знаний в подобном направлении, настоятельно рекомендовано обращение к профессиональным специалистам. Ведь здесь существует огромнейшая численность наиболее разнообразных нюансов. Большим значением обладает и правильный проект подключения 380 вольт.



Как подключить 380 вольт 3 фазы и что нужно знать?



В нынешнее время, продуманная и высококачественная система электрического снабжения играет одну из важных ролей. Зачастую без нее просто невозможно обойтись. Наиболее актуальным вариантом для частного сектора принято считать подключение трехфазной сети. Это связано не только с одной единственной величиной напряжения. Такая сеть обладает и следующими неоспоримыми преимуществами:

  1. Возможность подключения асинхронных электрических двигателей.
  2. Получение трех независимых сетей однофазного типа.
  3. При возникновении поломки, отгорает одна или несколько фаз. Одновременно с этим, в доме останется электричество. Поэтому будет работать не только холодильник, но и освещение.



Трехфазная сеть необходима в той ситуации, когда мощности однофазного варианта просто недостаточно. Дополнительно три фазы обязательно рекомендуется подключить, если периодически требуется запуск трехфазного электрического двигателя. Он не допускается к функционированию в однофазном режиме.



Как производится оформление трехфазной сети? Естественно, первоначально необходимо обратиться в специализированную компанию, которая считается поставщиком электрической энергии в определенном населенном пункте. С этой целью перед заказчиком стоит задача, связанная с согласованием следующих характеристик:

  1. Разновидность тарифа и счетчика.
  2. Мощность трехфазной сети.
  3. Численность фаз. В этом случае их должно быть три.
  4. Надобность в организации заземления.
  5. Схема применяющегося варианта подключения.



Важно! Собственными силами или самостоятельное подключение к электрической сети запрещается законом. Весь процесс должен выполняться высококвалифицированными специалистами. Решение задачи без энергетической службы – запрещено!

Поставщики соблюдают четкие правила и требования. От заказчика часто требуется предоставление информации о состоянии собственной электрической проводки. Дополнительно в обязательном порядке необходимо предоставление и следующих видов документации:

  1. Идентификационный номер гражданина государства.
  2. Удостоверение личности.
  3. Утвердительный полноценный план жилья, естественно, при его наличии.
  4. Правоустанавливающие документы на помещение.



Со всех выше обозначенных вариантов документации обязательно необходимо снять копию. Хотя при посещении компании поставщика электрической энергии оригиналы также стоит взять с собой. Дополнительно необходимо предоставление информации, как о максимальной мощности, так и об имеющемся в доме электрическом оборудовании.

нюансы оформления и подключения, цена

Каждый владелец земельного участка в определённый момент начинает задумываться о подведении к нему электричества. Эту работу можно выполнять не только во время строительства загородного дома, но и уже после введения здания в эксплуатацию.

Ещё до того как приступить к подключению сети, следует выяснить мощность, требуемую для полноценного обеспечения электричеством загородного дома, рассчитать расстояние, на котором должны пролегать по отношению к дому электрические сети, а также узнать, имеется ли в этом районе требуемая мощность сети.

Перечень необходимых документов

Если вы твёрдо решили подвести к земельному участку электричество, то первым делом вам необходимо составить заявку определённого образца и обратиться с ней в организацию, в ведение которой входит обслуживание электрических сетей по месту расположения участка.

Там вам должны выдать разрешение на подсоединение электричества. Помимо заявления, вам придётся подготовить и копии документов, имеющих подписи нотариуса:

  1. Паспорт и идентификационный код.
  2. Документы, устанавливающие право собственности на сам участок и дом.
  3. Документы на земельный участок и дом.
  4. В том случае, если за подведением обращается представитель, то потребуется доверенность.
  5. Проект электрификации дома и участка, который должен содержать сведения обо всех энергопотребляющих устройствах и их потребляемой мощности.
  6. Разрешение на строительство. Необходимо для подведения электричества на участок, где отсутствуют постройки.

После подготовки вышеназванных документов, их необходимо отправить заказным письмом. Нелишним будет приложить к ним и опись вложенных документов.

В том случае, если определённого документа не обнаружится среди отправленного вами пакета, то организация обязана уведомить вас об этом факте не позднее 6 дней с момента получения документов.

В некоторых случаях к вам могут обратиться с требованием прислать оригиналы определённых документов среди списка вышеперечисленных, чтобы подтвердить указанную информацию. Присланные вами документы будут использоваться организацией в качестве базы для составления технических условий, без которых невозможно осуществить подведение электричества к участку.

В них должны быть отражены технические характеристики ввода электроэнергии в частный дом: имеется в виду однофазный или трехфазный кабель будет использоваться для подвода электричества в дом.

Когда вами будут выполнены все условия этого предписания, вы уже будете иметь полное право приступать к подводу электричества. Важным моментом является и то, что технические условия должны быть выполнены не позднее двух лет с момента их составления.

Иногда может случиться так, что из-за особенностей технических условий электрических сетей невозможно выполнить подведение электричества к участку. Также возможна ситуация, когда мощность расчётной нагрузки превосходит номинальный показатель сети.

В таких случаях организация должна в письменном виде уведомить об этом факте заказчика услуг. При этом обжаловать решение не представляется возможным.

Расходы на подключение электричества к участку

Проверка выполнения технических условий обойдётся заказчику в сумму около 456 р. Что же касается работы по подключению электричества к дому, то их стоимость может быть различной. Точная сумма будет определяться мощностью подключаемой линии.

Если мощность подводимой сети к участку превышает значение 15 кВт, то расходы на подключение электричества составят 550 р.

При этом работы могут быть выполнены при условии, что гусак для подведения электричества к участку удалён от линии электросети, расположенной в городе, не более 300 метров, а для сельской местности — 500 метров.

Если требуется подвести новую электросеть, которая предусматривает создание соединения большей протяжённости, то здесь требуется получение разрешения от местных властей.

Видео: Как подключить электричество на свой участок

Что должно быть в проекте внешней электрификации частного дома

К разработке проекта внешней электрификации частного дома можно приступать лишь по завершении составления технических условий организацией, которая занимается обслуживанием электросетей.

При создании проекта организация опирается в качестве базы на технические условия электрификации земельного участка. Чтобы выполнить подобную работу, потребуется следующее:

  • Геодезический или ситуационный план участка, к которому необходимо подвести электричество. Этот документ должен содержать сведения относительно расположения воздушных и кабельных линий, а помимо этого коммуникаций.
  • Проект узла учёта электричества. В нём должны быть отражены сведения о номинальном значении вводного автомата и тока установленного ограничителя напряжения.
  • Проект подключения СИП кабеля, подводимого от опоры линии к узлу учёта, трансформаторной подстанции, расположенной на участке, или подземной прокладки кабеля.
  • Расчёт и разработка проекта заземления.
  • В случае подвода трехфазных сетей, процедура расчёта мощности трансформатора, а также выполнение расчётов пропускной способности сети и распределительного устройства вместе с распределительным шкафом типа ПР.
  • Обязательным требованием является получение одобрения на документацию у организации, в ведение которой входит обслуживание электрических сетей по местонахождению подключаемого дома. В некоторых случаях может потребоваться получение согласия от местных властей.

Как проводят электричество на участок

Необходимо иметь в виду, что обязанность по подключению электричества за границами земельного участка ложится на плечи организации по электросетям, а сами работы проводятся на основании проектной документации.

Подведение электричества на участке должно быть выполнено непосредственно его владельцем. Расходы на выполнение монтажных работ могут быть различными. Расчёт стоимости осуществляется в каждом случае индивидуально.

Особенность подвода электросетей к участку заключается в том, что эти работы проводятся в несколько этапов. Обязательным требованием является выполнение всех технических предписаний и согласования проекта внешнего подключения:

  • подвод электричества к участку и дому;
  • подтверждение работоспособности приборов, которые будут использоваться для контроля расхода электроэнергии;
  • подвод к дому электричества, установления на приборы учёта пломб;
  • составление акта о выполненных работах;
  • подписание договора на поставку электричества.

После получения одобрения о подводе электричества приступают непосредственно к прокладке кабеля и разводке электричества в частном доме.

Правила подключения

Если планируется подводить однофазную линию, то желательно использовать кабель с минимальным сечением 6 мм с медной жилой или 16 мм с алюминиевой жилой. Обязательным условием является наличие надёжной изоляции проводов, которая не должна предусматривать повреждений и перегибов.

В основе работы лежит подведение под опоры электросети двух кабелей, среди которых один будет выступать фазой, а другой нулём.

Важно, чтобы кабели располагались на безопасном расстоянии относительно друг друга: если они подводятся к кирпичной стене, то оно должно составлять не менее 50 мм, в случае прокладки к деревянным конструкциям здания кабели размещают на расстоянии 100 мм друг от друга.

Созданное в стене отверстие, через которое будет вводиться кабель, необходимо заделать, используя для этого негорючие материалы, например, цементный или бетонный раствор. После этого переходят к подключению кабелей к ВРУ или же прибору контроля потребления энергии. Здесь необходимо ориентироваться непосредственно на проект.

Важным моментом является то, что при удалении подводимого к электричеству участка относительно опор электролинии на расстояние более 25 метров потребуется установить дополнительные столбы.

Важно выдержать минимальную высоту от земли до ввода кабеля в стену, которая должна составлять 2,75 метра. Оптимальной от точки ввода кабеля до ближайшего окна, будет считаться высота не менее 1,5 метра.

Последствия самостоятельного подвода электричества к участку

Не стоит проводить к частному дому, даче или участку электричество, не имея на руках разрешения на проведение подобных работ.

Это же касается и увеличения мощности уже подведённой линии электросети или устройства контроля расхода электроэнергии. Подобные действия считаются незаконными и предусматривают штрафные санкции.

Если будут выявлены незаконно установленные приборы контроля и распределения линий, то они должны быть демонтированы. Также законодательство устанавливает и отключение участка работниками организации по электросетям от энергопотребления.

Если дом или участок был подключён к электричеству без наличия разрешения, то очень сложно придать этим работам законный характер.

Процедура легализации потребует гораздо больших расходов, нежели в случае подключения электричества к участку услугами лицензированной организации в соответствии с планом, учитывающим особенности технических условий.

Альтернативное электричество

Бывают ситуации, когда определённые обстоятельства не дают подключить к линии электросети участок. В этом случае решением проблемы могут стать автономные источники электроэнергии.

В качестве варианта можно предложить солнечные коллекторы, при выборе которых необходимо обращать внимание на мощность потребляемой энергии.

Если электроэнергия требуется исключительно для бытовых нужд, то можно ограничиться мощностью 6 кВт. Однако здесь необходимо принимать во внимание тот факт, что максимальный объём электричества будет обеспечен лишь в период с марта по октябрь при солнечной погоде.

С наступлением пасмурных дней количество вырабатываемой электроэнергии заметно уменьшится, при этом в ночное время суток участок может функционировать исключительно за счёт запаса энергии в аккумуляторе, если он подведён к гелиосистеме.

Решив остановить выбор на солнечных панелях, владельцу земельного участка следует приготовиться к серьёзным затратам, которые потребуются для приобретения непосредственно самих компонентов системы, а также и на выполнение работ по их установке. Вдобавок к этому гелиоустановке потребуется обеспечить регулярное техническое обслуживание.

Даже если вы обладаете необходимым опытом и знаете, как провести электричество на участок, всё же нежелательно заниматься этим без наличия разрешения. В дальнейшем это может привести к штрафным санкциям, за которыми последует полное обесточивание вашего участка.

Поэтому для большинства владельцев земельных участков лучше всего воспользоваться услугами проектных организаций, в ведение которых входит обслуживание электросетей.

Видео: Солнечные батареи для дома

380 Вольт в частный дом | если что…

Вопросы энергоснабжения актуальны для каждого владельца частного дома. Однако когда подходит время решения этого вопроса, мы сталкиваемся с дилеммой: подключить 220 или 380 Вольт? На самом деле, можно реализовать любой из этих вариантов, и многие хозяева, не зная о возможностях второго случая, все-таки выбирают первое решение. Но действительно ли оно того стоит? Сегодня в частных домах все чаще встречается трехфазная электросеть на 380 Вольт. Сегодня поговорим о том, как ее подключить и разберем советы специалистов, зачем нужно это делать.

Нужно ли это?

Действительно электросети на 380 Вольт сегодня набирают широкую популярность в частных домах. Собственно, их выбирает большинство жителей нашей страны, имеющих определенные представления о физике, и об электричестве в частности. Для обывателя может показаться, что различия несущественны, но если разобраться более подробно, преимущества трехфазных сетей на 380 Вольт в домах становятся очевидны.

  • Важно знать, что при двухфазном энергоснабжении на 220 В, главный потребитель (т. е. ваш частный дом) получает только одну фазу + нейтральный провод. Вместе с тем в электросети случаются перекосы, которые компенсируются не в доме, а в трансформаторе, обеспечивающем подачу электричества на район. Но при наличии мощных потребителей подстанция справляется далеко не всегда, из-за чего в вашем доме может мигать свет. Особенно часто такие явления встречаются зимой, когда используются мощные электрические обогреватели и «грузят» трансформатор. Если же подключить трехфазную сеть на 380 Вольт, все фазы используются только для дома. Образование перекосов в данном случае встречается крайне редко. Для этого нужна колоссальная перегрузка подстанции, которых практически не бывает.
  • Особенно рекомендуется подключить трехфазную сеть на 380 Вольт жителям частных домов, которые находятся в деревнях. Дело в том, что в малых населенных пунктах используются маломощные подстанции, а значит, и перекосы здесь могут случаться чаще. 380 В может стать оптимальным решением данной проблемы.
  • Если созданием сети 380 В будет заниматься человек, который разбирается в электрике и знает, как правильно подключить ввод, вы сможете остаться со светом даже в случае локальных аварий на подстанции. Если на трансформаторе произошла какая-либо поломка, вы рискуете остаться с энергоснабжением в 220 В при одной фазе. Но свет и некоторые потребители при этом работать все-таки будут.
  • Подобные решения позволяют упростить учет потребленной энергии, поэтому у контролирующей компании практически не бывает претензий к владельцам домов, использующих трехфазную сеть на 380 Вольт.

Итак, как видим, плюсы такого выбора вполне просты и понятны. Но как же осуществить подключение? Далее разберемся в этом вопросе подробнее.

Подключение сети

Итак, перед тем как подключить 380 Вольт в дом, сначала необходимо обратиться в энергетическую компанию, работающую по вашему району. Энергетики обязательно должны быть оповещены о том, что вы планируете использовать именно такую сеть вместо стандартных 220В. Для этого вам будет нужно обратиться в энергокомпанию и разъяснить следующие моменты:

  • Мощность сети.
  • Тип ввода и счетчик.
  • Учетная тарификация.
  • Схема подключения.
  • Организация заземления и т. д.

Разумеется, самостоятельно подключать 380 Вольт в дом вам никто не позволит. Это делается только после разрешения энергокомпании, которая обслуживает ваш район или населенный пункт. Процедуру подключения выполняют исключительно профессионалы, при наличии специального оборудования. Никто не разрешит неспециалисту тянуть самостоятельно кабель от центральной линии энергоснабжения. В данном случае вы рискуете не только целостностью линии электропередач по своей улице, но и собственным здоровьем и жизнью. Для проведения каких-либо работ по подключению частного дома, улица обязательно должна быть обесточена, а делается это только с санкции энергетиков.

Итак, сразу же обратим внимание, что энергетики возьмутся за эту работу только в том случае, если расстояние от объекта до линии электропередач не превышает 300 метров по прямой. В противном случае, чтобы подключить 380 Вольт, вам придется тянуть всю ЛЭП к своему дому, таков закон и ничего с этим не сделаешь. Еще одним очень важным вопросом является мощность вашей линии. На сегодняшний день доступны сети со следующими показателями:

  • первая степень – не более 16 кВт;
  • вторая степень – от 16 до 50 кВт;
  • третья степень – от 50 до 160 кВт.

Как правило, последний случай для частного жилья неактуален. У нас попросту нет таких потребителей, которые бы расходовали электричества одновременно. Зачастую такие варианты можно встретить на производстве или в промышленности. Как правило, в домашних условиях используются первый или второй вариант.

Для того чтобы энергетики могли подключить ваше жилье к сети 380 Вольт, вам придется приготовить определенный пакет документов. В первую очередь это, конечно же, заявление на выполнение работ подобного рода. Но и, помимо него, вам потребуется озаботиться о наличии таких бумаг, как:

  • удостоверение личности;
  • идентификационный номер налогоплательщика;
  • правоустанавливающая документация на землю;
  • утвержденный план жилого помещения (при наличии).

Все указанные бумаги подаются в виде копий, но при этом от вас также потребуют предъявить и их оригиналы. Существует и перечень дополнительных бумаг, которые могут понадобиться для проведения работ подобного рода. Итак, что же еще попросят в энергетической компании для подключения сети 380 Вольт?

  • Сведения о расположении и мощности приборов, которые используются в жилом помещении.
  • Данные о предельной мощности какого-либо оборудования, которое установлено в доме.
  • Информация о приблизительных сроках ввода жилья в эксплуатацию (при трехфазном подключении осуществляется поэтапно).

Также следует отметить, что от вас обязательно потребуют установки счетчика электроэнергии, поэтому вам сразу же нужно будет приготовиться к подобным затратам. Вместе с тем его нужно и правильно выбрать! В данном случае следует обратить внимание на тот факт, что устройства бывают разными. По критерию учета электроэнергии они могут быть:

  • однотарифными;
  • двухтарифными;
  • многотарифными.

Главное различие в данном случае заключается не только в их стоимости, но и в дальнейшей оплате услуг. Если вы выберете многотарифный прибор, вам придется немного переплатить на этапе покупки, но вот за электричество вы станете платить меньше. При однотарифных аналогах ситуация будет обратной. Суть экономии заключается в оплате электроэнергии по различной тарификации в разное время суток. Важно знать, что многотарифные устройства особенно актуальны для пользователей, которые используют электричество ночью. Экономия будет доступна в том случае, если вы обратитесь в энергокомпанию с требованием перевода на дифференцированный тариф. Для этого от вас потребуется:

  • подготовить заявление с требованием установки многотарифного счетчика;
  • получить технические условия, которые потребуются для данного прибора с учетом потребления тока;
  • приобрести прибор, провести его программирование;
  • вызвать профессионала, который убедится в работоспособности устройства и проведет его опломбирование;
  • внести изменения в соглашение на поставки электричества в энергокомпании.

Трехфазная сеть действительно может дать вам целый ряд преимуществ. Но для ее подключения от вас потребуется провести ряд действий с местной энергокомпанией. Да, подключение 380 Вольт действительно может занять определенное время. Но такое решение позволит вам получить более надежное энергоснабжение и при определенных условиях существенно сэкономить на уплате ЖКХ.

Однофазный и трёхфазный ввод в частный дом.

Дата публикации: 10.12.2018 16:03

Вы наверное согласитесь со мной уважаемый читатель, что при постройке дома без электричества не обойтись. Ведь без электричества невозможно будет обеспечить работу бытовой техники, обогрева жилья, а также пожарную безопасность. Поэтому мы с вами должны понимать, что вопрос об подключении электричества должен возникать первоначально. Т.к до возведения вашей жилой постройки вы можете заниматься данным вопросом.

Первый вопрос который у вас возникнет это, а с чего мне начать ? Разберем все по порядку.

Для начала вы должны получить ТУ(технические условия). Для их получения вам необходимо предоставить список документов, который вы можете получить в электроснабжающей организации, либо же в организациях занимающихся электромонтажем. В данном документе описываются мероприятия, которые должен выполнить исполнитель и заявитель. Тех.условия дают право на получение мощности для вашего частного дома.    Также, если это новый частный дом, то вам понадобится проект, который в дальнейшем согласовывается с электроснабжающей организацией вашего города. Хочется отметить, что если у вас есть желание чтобы ваш учёт( электрический счетчик) был установлен в доме, то вам необходимо будет указать это в заявление на получение технических условий.

Итак тех.условия получили, проект согласован. Что дальше ?

А дальше вы должны выполнить оставшиеся мероприятия указанные в тех.уловие, под этим подразумевается подключение вашего участка к электрическим сетям.

Подключение мы можем выполнить двумя способами :

  1. Воздушный -электропитания от опоры ВЛ. (счётчик вместе с  щитом учёта устанавливается на опоре, также можно выполнить подключение напрямую, а именно установить счётчик в доме, об этом я упоминал выше)

  1. Подземным — является самым надежным вариантом прокладки кабеля, но также дорогой и трудоемкий.



Начнём с воздушного ввода. Данный метод является наиболее распространенный среди подключений.   Для воздушного ввода обычно используется провод СИП(самонесущий изолированный провод).

Почему именно он ? Он более устойчив к перепаду температуры и воздействию осадков. Для ввода обычно используется двухжильный провод( по однофазной нагрузки 220в), или же четырехжильный, пятижильный провод( по трёхфазной нагрузке 380в) 16 мм2.

Монтаж электропитания производится только специалистами электросетей. Далее с помощью электромонтажников организации вашего города( не занимайтесь самодеятельностью и вызовите специалистов, это в первую очередь ваша безопасность!!!) нужно будет осуществить подключение кабеля проходом через крышу или стену до щита в вашем доме.

Теперь перейдём к подземному типу прокладки кабеля. Как мы же писали выше, данный вид прокладки является самым надежным.

Прежде чем произвести подземный электрический ввод нужно от опоры ВЛ до дома выкопать траншею глубиной 0.8см.  Опуск осуществляется в трубке, которая будет не менее 2м, от уровня грунта.

Кабель лучше всего использовать не менее 16 мм2. Прокладывая кабелем бронированным тип ВбБШв,  трубка используется только на подъемах. Токопроводящая оболочка должна быть заземлена и на ВЛ и щитке дома.  Данный вид кабеля является бронированным. Но  не будем забывать про трубку для кабелей ВВГ и АВВГ. На протяжение всей трассы кабель прокладывается в металлической или пластиковой трубке. После укладки кабеля, осуществляется песчаная подсыпка, далее укладывается сигнальная лента, на случай, если будут проводится земляные работы.

Осталось теперь завести кабель в дом. Существует два способа, это либо поднять кабель на высоту 2 метра по стене(при прокладке по стене кабель находится в металлической трубке и выходит пряму к щитку), либо через фундамент( при заранее готовом отверстии кабель прокладывается через металлическую трубу и также внутри дома выходит к щиту).

Для трёхфазной нагрузки(380в) используется четырех или пятижильный кабель, для однофазной (220в) двухжильный.

Важно знать что для дома должен монтироваться контур заземления, которые соединяется с шиной PE ваше щита. О том как правильно делать заземление для участка мы расскажем вам в следующей статье.





Что лучше для частного дома – однофазный или трехфазный ввод?

Если вы планируете подключить частный дом к электрическим сетям, то стает вопрос о том, какой ввод в дом выбрать. В данной статье рассмотрим, что лучше для частного дома – однофазный или трехфазный ввод. Если сравнивать нагрузку современных бытовых электроприборов с нагрузкой электроприборов двадцатилетней давности, то можно сделать вывод, что количество потребляемой электроэнергии сегодня выросло в несколько раз. Причем наблюдается тенденция постоянного увеличения потребляемой электрической энергии на душу населения. Это связано, прежде всего, с тем, что в каждом доме появилось огромное количество бытовых электроприборов, характеризующихся большой мощностью и соответственно большим количеством потребляемой электрической энергии. Если раньше лимит нагрузки электропроводки одной квартиры (дома) был 8-10 А, то сейчас такого лимита хватит для одного электрического чайника, нагрузка которого составляет 10 А. Чем отличает однофазный электрический ввод от трехфазного? Практически все бытовые электроприборы рассчитаны для работы в однофазной сети переменного тока. То есть для подключения бытового электроприбора необходимо одна фаза и нулевой проводник. Однофазный ввод – одна фаза и нулевой проводник, трехфазный ввод – соответственно три фазы и нулевой проводник. Исходя из этого, можно сделать вывод, что принципиальное отличие трехфазного ввода от однофазного ввода – это количество фаз.

Преимущества трехфазного ввода в частном доме

Преимущества трехфазного ввода в частном доме очевидны. Вы можете одну фазу использовать для питания электропроводки дома, вторую фазу для питания наиболее мощный бытовых приборов дома, например кухни, а третью для электроснабжения гаража и других вспомогательных помещений на территории частного дома. Кроме того, у вас есть еще одно преимущество – возможность подключения трехфазных потребителей электрической энергии, что особенно актуально для частного дома. Например, трехфазный сварочный аппарат, электрическая плита, обогреватель, водяной насос, а также другие устройства с асинхронными трехфазными двигателями (молотилки для зерна, компрессоры и т.п.). Основное преимущество использования трехфазных электроприборов – это отсутствие перекоса фаз в электрической сети, так как нагрузка данных электроприборов равномерно распределяется на три фазы электрической сети. Следует отметить, что при использовании трехфазного ввода стает вопрос о равномерном распределении нагрузки однофазных бытовых электроприборов частного дома. В противном случае, то есть при значительной несимметричности нагрузок, возможен перекос фаз, в частности перекос фазных напряжений. Следовательно, при проектировании трехфазной электропроводки частного дома необходимо произвести правильное распределение нагрузки бытовых однофазных электроприборов. Кроме вышеперечисленного следует выделить еще одну характерную особенность трехфазного ввода в частный дом – значительно больший размер учетно-распределительного электрического щитка по сравнению с однофазным щитком. В первую очередь это связано с тем, что трехфазный счетчик значительно больше однофазного. Что касается модульных защитных аппаратов, то для трехфазных автоматических выключателей, устройств защитного отключения необходимо значительно больше модульных мест в распределительном электрическом щите. Кроме того, схема электропроводки частного дома с трехфазным вводом характеризуется большим, по сравнению с однофазной проводкой, количеством линий и соответственно защитных аппаратов, для которых также необходимо предусмотреть место в квартирном щитке. Проблема большого размера трехфазного учетно-распределительного щитка частного дома решаема. Не обязательно устанавливать щиток внутри дома, его можно установить на улице. Если вы решили установить распределительный щиток на улице, то обратите особое внимание на степень защиты корпуса IP. Как правило, степень защиты корпуса щитка, предназначенного для монтажа вне помещений – IP31 или IP54. Для обеспечения удобства обслуживания электропроводки частного дома можно предусмотреть установку нескольких распределительных щитков. Например, на улице можно установить щиток типа ЩРУН-3/12, в котором будет расположен прибор учета электрической энергии, а также вводные аппараты защиты. В доме будет установлен небольшой пластиковый бокс Тусо 68112 СП 12, рассчитанный на 12 модульных мест, в котором будут расположены аппараты защиты линий электропроводки дома. В гараже или другом сооружении на территории частного дома может быть установлен еще одни аналогичный щиток. В общем, вы можете спроектировать схему электропроводки частного дома в соответствии со своими потребностями и удобством дальнейшего обслуживания. Что касается лимитов потребляемой мощности, то в данном случае существует заблуждение о том, что трехфазный ввод – это значительно больший лимит потребляемой мощности. В данном случае все зависит от установленных норм энергоснабжающей компании, которая осуществляет подключение частных домов к электрическим сетям. В соответствии с действующими техническими условиями подключения частных домов, может быть установлен одинаковый лимит потребления мощности, как для однофазного ввода, так и для трехфазного. Какой все-таки выбрать ввод  одно- или трехфазный? Если лимит потребления мощности одинаковый, как для однофазного, так и трехфазного ввода, то следует руководствоваться потребностью в использовании трехфазных бытовых электроприборов. Если в хозяйстве у вас нет трехфазных бытовых электроприборов, и в будущем вы не планируете их использовать, то проводить в дом трехфазный ввод не имеет смысла. Кроме вышесказанного, следует отметить, что подключение трехфазного ввода – это довольно кропотливый процесс, который несколько сложнее процедуры подключения однофазного ввода электрической сети. Это, в первую очередь обусловлено тем, что использование трехфазного ввода предусматривает большие требования к пожарной безопасности дома и других сооружений на его территории.

Как получить трехфазное питание в вашем доме


Когда дело доходит до электроснабжения, стоит задаться вопросом, возможно ли использовать трехфазное питание — высокопроизводительную систему питания, которая в основном используется для большого оборудования. Хорошая новость заключается в том, что теперь эта технология стала намного доступнее и может использоваться в домашних условиях. Трехфазное питание работает с тремя переменными токами, равномерно разделенными по фазовому углу. Три фазы имеют общую ветвь, нейтраль в установках.

Какие приготовления необходимы для трехфазного питания?

Перед тем, как приступить к установке 3-х фазного питания в вашем доме, вам в первую очередь необходимо смонтировать необходимое оборудование.Кроме того, для одного счетчика должна быть установлена ​​нагрузка менее 7,5 кВт (10 л.с.), особенно в жилых помещениях. Однако, как только он превысит этот уровень, необходимо установить трехфазный счетчик электроэнергии для регулирования потребления энергии. Таким образом, он намного практичнее для вашего домашнего пространства. Вот несколько шагов, как обеспечить трехфазное питание в вашем доме.

Вернуться к содержанию

Какие меры предосторожности мне нужно предпринять при установке трехфазного питания?

При работе с электрооборудованием важно принимать во внимание следующие меры предосторожности, чтобы избежать травм во время процесса электромонтажа.

— Прежде всего, убедитесь, что вы полностью отключили источник питания перед началом установки любого трехфазного источника питания в доме.

— Во-вторых, убедитесь, что размер используемого кабеля подходит для эффективного использования.

Вы значительно снизите любые риски, если будете следовать этим ключевым моментам. Имея обзорную информацию, вы будете в отличной позиции, чтобы начать процесс подключения для установки трехфазного источника питания в вашем доме.

Вернуться к содержанию

Как начать установку трехфазного питания?

Первым шагом является подключение трехфазных счетчиков электроэнергии, чтобы убедиться, что они установлены в правильных точках, чтобы избежать неисправностей.Во-вторых, важно подключить автоматический выключатель (в литом корпусе). Он работает как главный переключатель для других фаз трехфазного счетчика.

После успешного выполнения этого третьим шагом теперь является соединение фаз, исходящих от автоматического выключателя в литом корпусе, к двойному полюсу. После этого подключите нулевые провода к УЗО. Когда это будет выполнено успешно, вы можете подключить их к нейтральным линиям и, в конечном итоге, к определенным нагрузкам.

Вернуться к содержанию

Существуют ли разные формы трехфазной электросети?

Да, важно помнить о том, что вы также можете решить использовать 4-полюсный автоматический выключатель в литом корпусе вместо более стандартного 3-полюсного.Однако, чтобы убедиться, что вы делаете это успешно, вы должны убедиться, что вы подключили нейтраль в последнем слоте автоматического выключателя в литом корпусе, используемого для входа и выхода, что имеет место в других фазах.

В дополнение к этому, еще одна заслуживающая внимания инструкция заключается в том, что при разводке фаз межфазное напряжение должно быть 440 В, а межфазное напряжение — 230 В.

Вернуться к содержанию

Знайте разницу между трехфазным и однофазным питанием

По всей Северной Америке дома питаются от однофазного электричества напряжением 120 вольт.Типичная коробка автоматического выключателя в жилых помещениях показывает четыре провода, идущие в наши дома: два «горячих» провода, нейтральный провод и заземление. Два «горячих» провода несут 240 В переменного тока, который используется для тяжелых бытовых приборов, таких как электрические плиты и сушилки. Однако напряжение между горячим проводом и нейтральным проводом составляет 120 В переменного тока, от которого питается все остальное в наших домах.

Однако производственные предприятия по производству электроэнергии в Северной Америке передают трехфазную энергию сверхвысокого напряжения в диапазоне от 230 кВ до 500 кВ.При внимательном рассмотрении линий электропередач высокого напряжения можно обнаружить три отдельных проводника, каждый из которых проводит ток, а также нейтральный провод. Распределение трехфазной энергии обходится дешевле, поскольку для линий передачи трехфазной энергии не требуются такие же толстые медные провода, как для однофазной линии передачи. Кроме того, трехфазное соединение обеспечивает гибкость при подключении к сервису и может предоставить клиентам не только обычную услугу 120 В переменного тока, но также и 208 В переменного тока. Практически каждое промышленное здание, включая ваше, получает трехфазное питание, так как оно имеет много преимуществ перед однофазным.

Проектирование или переоборудование центра обработки данных для использования трехфазного питания окупается, но некоторые центры не понимают преимуществ, которые дает трехфазное питание. Давайте посмотрим на различия между однофазным и трехфазным питанием, чтобы понять, почему трехфазное питание не только обеспечивает реальную экономию затрат, но и создает более эффективный центр обработки данных.

Проблема с однофазным двигателем

Обычная однофазная сеть на 120 В переменного тока, работающая при 60 Гц, не может обеспечить непрерывное питание.На этой частоте синусоидальная волна переменного тока пересекает нулевую точку 120 раз в секунду. Лучше всего понимать, что мощность измеряется в ваттах, а ватты — это произведение приложенного напряжения на амперы тока, протекающего в цепи (W = V x A).

Когда напряжение или ток пересекает нулевую точку, подаваемая электрическая мощность падает до нуля. На практике эти мгновенные падения до нуля не оказывают заметного влияния на оборудование в цепи. Например, если оборудование представляет собой двигатель, механическая инерция его вращающегося якоря «проезжает» через нулевые точки.(Однако эти пересечения нулевой точки действительно складываются. Двигатели, работающие на однофазном питании, имеют более короткий срок службы, чем двигатели, рассчитанные на трехфазное питание). Точно так же, если оборудование, находящееся под нагрузкой, представляет собой твердотельную электронику, сглаживающие конденсаторы в фильтре источника питания «буферизуют» эти нулевые точки.

Трехфазное питание, с другой стороны, состоит из трех синусоид, разделенных на 120 градусов. Эта форма мощности создается генератором переменного тока с тремя независимыми обмотками, каждая из которых находится на расстоянии 120 градусов друг от друга.Каждый ток (фаза) проходит по отдельному проводнику. Из-за фазового соотношения ни напряжение, ни ток, приложенные к IT-нагрузке, никогда не падают до нуля. Это означает, что трехфазное питание при заданном напряжении может обеспечить большую мощность. Фактически, это примерно в 1,7 раза больше мощности однофазного источника питания.

В последние годы увеличилась вычислительная мощность, которую можно сконфигурировать в одной стойке. Не так давно в стойке могло быть до десяти серверов, потребляющих 5 кВт. Теперь, из-за непрекращающейся миниатюризации и неудержимого развития технологий, та же самая стойка может вмещать четыре или пять десятков серверов и потреблять более 15 кВт.

Для питания стойки 15 кВт однофазным напряжением 120 В переменного тока требуется 125 А. Медь, необходимая для безопасного проведения этого тока, AWG 4, имеет диаметр почти четверть дюйма. [1] С ним сложно работать, и с ним дорого. Ясно, что однофазный режим для таких нагрузок нецелесообразен. Однако в трехфазной системе каждый проводник AWG 11 диаметром всего 0,09 дюйма может выдерживать только около 42 ампер. Если вы заинтересованы в более подробном изучении арифметики, стоящей за этим, прочтите наш блог «Трехфазные разветвители питания на 208 В (стоечные блоки распределения питания), раскрытие тайны, часть II: понимание емкости».

Как трехфазное питание может помочь

Ваш выбор энергосистемы может принести вам эффективность и экономию или негибкость и чрезмерные затраты. Однофазное питание идеально подходит для бытовых пользователей, у которых наибольшая нагрузка приходится на сушилку или электрическую плиту. Однако центрам обработки данных необходимо учитывать преимущества трехфазного питания. К ним относятся:

  • Может работать как с устройствами на 120 В переменного тока, так и на 208 В переменного тока от одного источника питания, при необходимости смешивая и согласовывая блоки PDU.
  • Трехфазный позволяет вам использовать все ваши устройства на 120 В переменного тока сегодня, но обновите их до 208 В переменного тока, просто заменив PDU, что вы можете сделать быстро и без значительных простоев.
  • Стоимость кабельной разводки резко снижается, если трехфазное питание подается непосредственно в серверные шкафы.
  • Уменьшаются объемы работы электриков, устанавливающих кабели переменного тока, и общее время монтажа.

Если вы ищете способы обеспечить соответствие вашего центра обработки данных требованиям будущего, используя трехфазное питание, узнайте, как блоки распределения питания вписываются в набор необходимых вам решений.

Спонсором этого сообщения в блоге является Raritan.

Трехфазная электрическая мощность

Теория

Трехфазная электроэнергия — это распространенный метод производства, передачи и распределения электроэнергии переменного тока.Это разновидность многофазной системы, которая является наиболее распространенным методом передачи энергии в электрических сетях во всем мире. Он также используется для питания больших двигателей и других тяжелых нагрузок. Трехфазная система обычно более экономична, чем эквивалентная однофазная или двухфазная система при том же напряжении, потому что в ней используется меньше проводящего материала для передачи электроэнергии. Трехфазная система была изобретена Галилео Феррари, Михаилом Доливо-Добровольским и Николой Тесла в конце 1880-х годов.

В трехфазной системе три проводника цепи несут три переменных тока (одинаковой частоты), которые достигают своих мгновенных пиковых значений на расстоянии одной трети цикла друг от друга.Если взять за основу один проводник, то два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между фазами обеспечивает постоянную передачу мощности в течение каждого цикла тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные нагрузки с более низким напряжением.В высоковольтных распределительных сетях обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).

Трехфазный имеет свойства, которые делают его очень востребованным в электроэнергетических системах:

  • Фазные токи имеют тенденцию нейтрализовать друг друга, суммируясь до нуля в случае линейной сбалансированной нагрузки. Это дает возможность уменьшить размер нейтрального проводника; все фазные проводники проходят одинаковый ток и поэтому могут иметь одинаковый размер для сбалансированной нагрузки.
  • Передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает снизить вибрации генератора и двигателя.
  • Трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей.

Пример двухфазного домохозяйства

Рисунок: Двухфазная система для дома, из заметок Эдди.

В типичном домохозяйстве на 120 вольт электричество поступает от энергокомпании в однофазном и высоком напряжении.Трансформатор берет эту мощность и понижает ее до 240 вольт с нейтральным ответвлением посередине. Питание с двух концов дает 240 вольт для систем с высокими требованиями, таких как сушилка для одежды. Подача питания от центральной нейтральной вершины к любой фазе дает 120 вольт для большинства домашних нужд.

Пример трехфазного самолета

Рисунок: Трехфазная система с интегрированным приводным генератором G450 с самолета Эдди.

В самолетном генераторе переменного тока обычно имеется три выхода, по одному для каждой фазы, и общая нейтраль.В отличие от домашнего примера, напряжения обычно не объединяются. Системы самолета с высокими требованиями будут использовать все три фазы для получения большей мощности, чем может обеспечить одна фаза. Например, двигатель с высокими требованиями может иметь три набора обмоток, чтобы использовать все три фазы.

Добро пожаловать на портал myTNB — Обновление / понижение уровня электроэнергии

Для перехода с однофазной сети на трехфазную потребуется плату за подключение.

Пример 1: В нынешнем одноэтажном доме с террасой Encik Ahmad подаётся однофазное электричество по воздушному кабелю.Он подает заявку на изменение нагрузки, так как уже установил четыре кондиционера:

Плата за подключение

= Стандартная плата за подключение для НОВОГО трехфазного электропитания

МИНУС

Плата за подключение для СУЩЕСТВУЮЩИХ однофазных воздушных линий электропередач

= 750 ринггитов — 450 ринггитов

= RM300

Соединение

заряд
=

Стандартная плата за подключение для НОВОГО трехфазного электропитания

МИНУС Плата за подключение, оплаченная для СУЩЕСТВУЮЩИХ однофазных воздушных линий электропередачи

= 750 ринггитов — 450 ринггитов

= RM300

Пример 2: Текущее бунгало г-на Тана снабжено однофазным электроснабжением по воздушному кабелю.Поскольку он установил много электрического оборудования, в том числе пять кондиционеров, он подает заявку на изменение нагрузки на трехфазное питание через подземный кабель.

Плата за подключение

= Стандартная плата за подключение для НОВОГО трехфазного электропитания

МИНУС

Плата за подключение для СУЩЕСТВУЮЩИХ однофазных воздушных линий электропередач

= 1700–450

ринггитов

= 1 250 ринггитов *

Соединение

заряд
=

Стандартная плата за подключение для НОВОГО трехфазного подземного электроснабжения

МИНУС Плата за подключение, оплаченная для СУЩЕСТВУЮЩИХ однофазных воздушных линий электропередачи

= 1 700–450 ринггитов

= 1 250 ринггитов *

* Сумма не включает любые дополнительные сборы, которые могут применяться в случае необходимости проведения дополнительных работ, например, требований местного совета по использованию горизонтально-направленного бурения (ГНБ) или дорожных работ с укладкой и укладкой дорожного покрытия.

* Для всех приложений изменения нагрузки потребуется дополнительный гарантийный депозит в связи с ожидаемым увеличением суммы счета. Обратитесь в любой TNB Kedai Tenaga, чтобы узнать больше о расходах, связанных с изменением нагрузки.

* Примечание

За переход на более раннюю версию может также взиматься плата. Если вам потребуется дополнительная информация по этому поводу, пожалуйста, свяжитесь с нами по телефону 1300-88-5454 или напишите нам по электронной почте [адрес электронной почты защищен]

Преобразование

на трехфазное электроснабжение

Трехфазное электроснабжение по всей Великобритании

В Crown Utilities мы можем поставить широкий спектр трехфазных электросчетчиков по самым лучшим ценам в отрасли.Благодаря нашему общенациональному охвату мы можем помочь с вашими потребностями в коммунальных услугах, где бы вы ни находились в Великобритании.

Если вы не уверены, требуется ли для вашей собственности трехфазное соединение или однофазное, свяжитесь с нашей командой электриков сегодня, чтобы обсудить ваши требования.

Что такое трехфазный счетчик электроэнергии?

Трехфазный (3-фазный) источник питания более эффективен, чем однофазный, и становится идеальным выбором для коммерческих помещений, в которых работает оборудование, требующее большего количества электроэнергии.

Преобразование в трехфазное электричество

Для небольших организаций, использующих небольшие объемы электроэнергии, однофазная установка обычно является наиболее подходящей. Однако для предприятий, которые используют большие объемы энергии, трехфазный источник питания позволяет иметь более дешевую проводку и более низкое напряжение, что делает его гораздо более безопасным и экономичным вариантом в коммерческой среде.

Можно ли подключить к дому трехфазное электричество?

Если вам требуется больше электроэнергии в вашем доме, Crown Utilities может заменить имеющееся у вас однофазное питание на трехфазное.Домашняя собственность обычно требует модернизации из-за переоборудования квартиры или увеличения количества крупных электроприборов, таких как тепловые или водяные насосы.

Если у вас уже есть стандартное электрическое соединение, мы можем преобразовать ваше электроснабжение в трехфазное, не удаляя существующую инфраструктуру.

Сведение к минимуму сбоев

Чтобы свести к минимуму любые помехи для вашего бизнеса, наша команда проведет исследование вашего сайта, чтобы определить объем работ.Это необходимо для того, чтобы получить полное представление о том, что требуется, и обеспечить соблюдение самых высоких стандартов качества.

Чтобы получить дополнительную информацию о наших услугах по установке трехфазного электричества и узнать, как мы можем помочь, свяжитесь с нашими экспертами по электричеству сегодня по телефону 0330 123 5665.

Могу ли я запустить свой дом с проводом на 120/240 В с A 120 / Трехфазный генератор на 208 В? ⋆ Генераторы Зеленой Горы

Ниже приведено отличное видео, которое посвящено ответу на этот часто задаваемый вопрос.Многие военные генераторы настроены только на вывод трехфазного электричества, особенно более крупные блоки, включая MEP004A, MEP005a и выше. Обратите внимание, что модели MEP002A и MEP003A выводят однофазное питание 120/240 В с однофазным напряжением и не являются предметом внимания данной статьи (это основная причина, по которой мы сосредоточены на этих устройствах).

Итак, краткий ответ на этот вопрос — ДА! Средний ответ — ДА, НО! Длинный ответ следующий:

Однофазный источник питания, который обычно приходит в дом, имеет две горячие ножки по 120 В каждая.Вы можете использовать любую ножку для питания устройств на 120 В или объединить обе горячие ножки для питания устройства или двигателя на 240 В (например, для скважинного насоса). Вся эта мощность составляет 60 Гц.

Трехфазное питание имеет три горячих ножки, каждая по 120 В. Вы можете использовать любую горячую ногу для питания устройств на 120 В точно так же, как и с однофазным питанием. Таким образом, у вас обычно есть четыре провода, идущие к вашему дому, с тремя горячими и одним нейтральным. В более типичном однофазном сценарии у вас будет три провода, идущие к вашему дому, два горячих и один нейтральный.В любом случае любая из этих ножек дает вам питание 120 В, так что все устройства, работающие от питания 120 В, будут в порядке. Сюда входят все устройства, подключенные к стандартной розетке на 120 В.

Обратите внимание, что в любом из описанных выше сценариев, однофазном или трехфазном, частота остается на уровне 60 Гц (в США).

Проблема с трехфазным питанием возникает, когда вы хотите запитать устройства на 240 В (например, скважинный насос, плиту, сушилку). Если на паспортной табличке устройства указано, что оно может работать при 208 В (в дополнение к 220 или 240 В), все в порядке.Иногда на паспортной табличке допустимые диапазоны напряжения указаны в диапазоне 208–240 В. Большинство современных устройств могут поддерживать это, но вы должны проверить паспортную табличку каждого устройства, которое будет запитано. Таким образом, почти все (обычно 90% +) всего, что вы используете в своем доме или магазине, будет поддерживать работу при 208 В (что связано с выходом трехфазного генератора).

Так в чем же особенность или разница в использовании выхода трехфазного генератора для питания вашего дома? Поскольку трехфазный генератор имеет три горячие ветви, и вы используете только две из трех для подключения к вашему типичному переключателю передачи или панели с двумя автоматическими выключателями, вы извлекаете только 2/3 общей потенциальной емкости генератора.Одна горячая ножка генератора просто не используется, так как ваш дом подключен только к двум горячим ножкам. Какая разница?! Поскольку генераторы обычно работают на топливе (дизель, газ, пропан), а генератор, работающий без нагрузки и 100% нагрузки, потребляет одинаковое количество топлива, чтобы продолжать работать на 1800 или 3600 об / мин (для приложений 60 Гц), вы работаете на 2 / 3 эффективности (выходная мощность на единицу топлива), что может вызывать или не вызывать серьезное беспокойство. Другими словами, генераторы вырабатывают электроэнергию, независимо от того, используете вы ее или нет, поэтому, если вам нужна максимальная эффективность (выходная мощность на единицу топлива), вы хотите работать с 80-100% в зависимости от марки и модели генератора.Например, большинство военных дизельных агрегатов предпочитают работать в диапазоне 80% мощности для поддержания идеальной температуры двигателя и условий эксплуатации. Если вы используете только две из трех горячих ног, вы, по сути, используете только 2/3 этих 80–100% емкости. Расчет будет 0,667 x 0,800 = 0,534 или 53% от проектной мощности. Таким образом, если у вас есть генератор мощностью 30 кВт, и он настроен для работы в трех фазах, и вы используете только две из трех «горячих» ветвей, вы должны пересмотреть мощность 20 кВт и обычно использовать только 80% от этой или 16 кВт.

Таким образом, эффективность использования топлива резко падает с приведенной выше конфигурацией, но с точки зрения электричества вы, как правило, можете запускать то, что вам нужно и что хотите. Итак, для сценария случайного использования проблем нет, но чем чаще вы запускаете эту конфигурацию, ваши счета за топливо могут начать расти! Для большинства из нас топливо — это реальная стоимость. Таким образом, окончательное решение будет зависеть от вашего применения, потребностей и желаемой топливной эффективности.

Посмотрите это отличное видео на YouTube, чтобы узнать больше!

Обновите свой блок питания | Фазовое преобразование

Если вы хотите установить трехфазный источник питания у себя дома или модернизировать источник питания для своего предприятия, на этой странице вы найдете все, что вам нужно знать о преобразовании однофазного или трехфазного источника питания; включая то, что вам нужно для заполнения заявки, сколько времени это займет, а также сборы и сборы, связанные с подключением одно- или трехфазного источника питания.

Если доступно трехфазное питание, используйте этот запрос на обслуживание, чтобы модернизировать существующее однофазное питание до стандартного трехфазного, или преобразовать трехфазное питание в однофазное, или модернизировать служебный кабель надземного электроснабжения до 16 мм2.

Чтобы проверить, есть ли у вас трехфазное питание, заполните нашу форму запроса.

Сколько это будет стоить?

Накладные расходы

Стоимость

Часы работы

800 долларов США

В нерабочее время

$ 830

Подземный

Стоимость

Часы работы

570 долларов США

В нерабочее время

$ 630

Время работы — с 7:30 до 16:00 пн-пт, кроме государственных праздников

Комиссии и сборы

Дополнительную информацию о сборах и сборах, связанных с установкой или модернизацией вашей фазной мощности, можно найти в наших Положениях и условиях.

Сколько времени это займет?

3 недели на преобразование фазы после получения заявки

Что мне понадобится для заполнения этого заявления?

  • EnergySafety Номер предварительного уведомления
  • Обеспечить предварительное уведомление об изменении / дополнении
  • Существующий счетчик №
  • Действующая лицензия подрядчика электромонтажных работ
  • Действующая кредитная карта для оплаты услуги

Что делать, если я хочу отменить свою заявку?

Пожалуйста, свяжитесь с Western Power по телефону 13 10 87 или по электронной почте [адрес электронной почты защищен] в течение 3 дней с момента подачи заявки

Подача 1 запроса покрывает 1 встречу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
