Как прозванивать транзисторы. Как прозвонить транзистор мультиметром: пошаговая инструкция и советы

Как правильно прозвонить транзистор мультиметром. Какие настройки выбрать на приборе. На что обратить внимание при проверке биполярных и полевых транзисторов. Как определить исправность транзистора по показаниям мультиметра.

Зачем нужно проверять транзисторы

Проверка транзисторов является важным этапом при разработке, сборке и ремонте электронных устройств. Основные причины, по которым необходимо тестировать транзисторы:

• Выявление неисправных компонентов перед монтажом в схему
• Диагностика неработающих электронных устройств
• Подбор транзисторов с нужными характеристиками
• Проверка параметров транзисторов после длительной эксплуатации
• Входной контроль качества при закупке партий транзисторов

Своевременная проверка позволяет избежать проблем при сборке схем и сэкономить время на поиск неисправностей в готовом устройстве. Рассмотрим, как правильно прозвонить транзистор с помощью мультиметра.

Подготовка к проверке транзистора

Перед началом тестирования транзистора необходимо выполнить следующие подготовительные действия:

1. Определить тип проверяемого транзистора — биполярный или полевой. От этого зависит методика проверки.

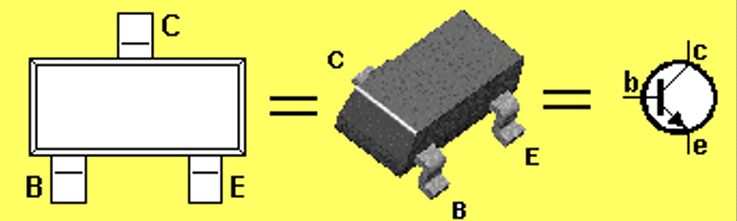

2. Выяснить цоколевку транзистора — расположение выводов эмиттера, базы и коллектора. Это можно сделать по маркировке или datasheet.
3. Подготовить мультиметр, установив его в режим проверки диодов или измерения сопротивления.
4. Убедиться в исправности щупов мультиметра, замкнув их между собой.
5. Снять статический заряд с транзистора, замкнув его выводы.

Правильная подготовка обеспечит точность измерений и корректную интерпретацию результатов проверки транзистора.

Проверка биполярного транзистора

Для проверки биполярного транзистора мультиметром выполните следующие действия:

1. Установите мультиметр в режим проверки диодов или измерения сопротивления.
2. Подключите черный щуп к базе транзистора.
3. Красным щупом по очереди коснитесь эмиттера и коллектора, фиксируя показания.
4. Поменяйте полярность щупов и повторите измерения.
5. Измерьте сопротивление между эмиттером и коллектором в обоих направлениях.

Исправный биполярный транзистор должен показать следующие результаты:

• Прямое сопротивление переходов база-эмиттер и база-коллектор 500-1000 Ом
• Обратное сопротивление переходов — бесконечность
• Сопротивление эмиттер-коллектор — бесконечность в обоих направлениях

Отклонение от этих значений может свидетельствовать о неисправности транзистора.

Особенности проверки полевых транзисторов

Методика проверки полевых транзисторов отличается от биполярных. Для тестирования полевого транзистора:

1. Установите мультиметр в режим измерения сопротивления.
2. Подключите черный щуп к истоку транзистора.
3. Красным щупом измерьте сопротивление между затвором и истоком, затем между стоком и истоком.
4. Поменяйте полярность и повторите измерения.

У исправного полевого транзистора сопротивление затвор-исток должно быть очень большим в обоих направлениях. Сопротивление сток-исток может варьироваться в зависимости от типа транзистора.

Чем отличается проверка МОП-транзисторов

МОП-транзисторы (MOSFET) требуют особой осторожности при проверке из-за высокой чувствительности к статическому электричеству. Рекомендуется:

• Использовать антистатический браслет при работе с МОП-транзисторами
• Замыкать выводы транзистора перед измерениями
• Начинать проверку с малых напряжений мультиметра
• Не прикладывать высокое напряжение к затвору МОП-транзистора

Соблюдение этих мер предосторожности поможет избежать повреждения МОП-транзисторов в процессе тестирования.

Интерпретация результатов проверки

После проведения измерений необходимо правильно интерпретировать полученные результаты. Основные признаки исправности транзистора:

• Наличие односторонней проводимости p-n переходов
• Отсутствие короткого замыкания между выводами
• Стабильность показаний при повторных измерениях
• Соответствие измеренных значений типовым для данной модели

О неисправности транзистора могут свидетельствовать следующие признаки:

• Обрыв одного из переходов (бесконечное сопротивление)
• Пробой перехода (нулевое сопротивление)
• Сильное отклонение параметров от номинальных значений
• Нестабильность показаний при измерениях

При обнаружении любого из этих признаков транзистор следует признать неисправным и заменить.

Типичные ошибки при проверке транзисторов

При тестировании транзисторов мультиметром часто допускаются следующие ошибки:

• Неправильное определение типа и цоколевки транзистора
• Использование неподходящего режима измерения мультиметра
• Неучет влияния внешних цепей при проверке транзистора в схеме
• Игнорирование мер защиты от статического электричества
• Поспешные выводы на основе единичного измерения

Чтобы избежать этих ошибок, всегда внимательно изучайте документацию на транзистор, используйте качественные измерительные приборы и проводите несколько проверок для подтверждения результата.

Дополнительные методы проверки транзисторов

Помимо прозвонки мультиметром, существуют и другие способы проверки работоспособности транзисторов:

1. Измерение коэффициента усиления с помощью специализированных тестеров
2. Проверка транзистора в реальной схеме усилителя
3. Анализ вольт-амперных характеристик на измерителе параметров полупроводников
4. Тепловизионный контроль работающего транзистора

Эти методы позволяют получить более полную информацию о параметрах и функционировании транзистора, но требуют специального оборудования. Для большинства практических задач достаточно правильно проведенной проверки мультиметром.

Заключение

Умение правильно прозванивать транзисторы мультиметром — важный навык для любого электронщика. Регулярная проверка транзисторов позволяет:

• Предотвратить сборку неработоспособных устройств
• Быстро находить неисправности в электронной аппаратуре
• Отбраковывать некачественные компоненты
• Подбирать транзисторы с нужными характеристиками

Соблюдая описанную методику и меры предосторожности, вы сможете уверенно определять исправность различных типов транзисторов. Это сэкономит ваше время и ресурсы при работе с электронными схемами.

Как проверить транзистор? Воспользуйтесь мультиметром

Главная > Новости > Как проверить транзистор мультиметром

Проверяем работоспособность транзистора мультиметром

При работах с печатными платами, разработке и создании микросхем, для того, чтобы оборудование в последующем было работоспособным необходимо очень внимательно относиться не только к сборке схемы, но и к подбору составляющих элементов. В этом случае одной из обязательных операций является их предварительное тестирование. При диагностике неисправности приборов приходится тестировать каждый элемент по отдельности, не нарушая схемы. Поэтому вопрос о том, как проверить транзистор мультиметром является для электронщиков, радиотехников весьма актуальным.

Транзисторы и их виды

Радиоэлемент с тремя контактами, триод, предназначен для управления током электроцепи при воздействии на него внешнего сигнала. Он используется при создании генераторов, усилителей, других подобных систем. Триоды лампового типа были очень громоздки, потребляли большое количество энергии, сильно нагревались. Сделать их более компактными, пригодными для миниатюризации оборудования позволило создание полупроводников. Полупроводниковый триод – транзистор, выполняет те же функции, но не требует предварительного разогрева, тратит минимальное количество энергии на «собственные нужды», очень компактен.

Современный рынок радиотехники предлагает несколько видов транзисторов:

• биполярные, имеют три вывода и два р-п перехода, действие их основано на движении свободных электронов, имеющих отрицательный заряд, и «дырок» (кристаллических структур в которых не хватает одного электрона), заряженных положительно, они находят широкое применение в электронике, радиотехнике;
• полевые, управляются входящим напряжением цепи, используются в видео-, аудиоаппаратуре, при изготовлении мониторов, блоков питания и так далее;
• составные (транзисторы Дарлингтона), это схема в которой участвуют два (или больше) биполярных транзистора, благодаря чему увеличивается их коэффициент по току, эти элементы востребованы в оборудовании, работающем с большими токами: стабилизаторы, усилители мощности и так далее;
• цифровой транзистор – обязательный элемент микроконтроллерной техники, видео-, аудиоаппаратуры, представляет собой биполярный транзистор и цепочку (1-2) резисторов, резистора и стабилитрона, их использование способствует сокращению площади печатной платы, уменьшает затраты на монтаж оборудования.

В случае возникновения неисправности оборудования, первым делом мастер сервиса, мастерской по ремонту аппаратуры проверяет мультиметром не выпаивая из схемы именно транзисторы.

Необходимость проверки транзисторов

Современный радиорынок предлагает широкий выбор транзисторов, производимых отечественными и зарубежными компаниями. Многие потребители отмечают, что случаи того, что новые элементы оказываются негодными, не являются редкостью. При чем, это может быть как отдельный экземпляр, так и партия, состоящая из 50-100 штук. Чаще всего этому подвержены мощные транзисторы. Поэтому каждый мастер, радиолюбитель знает, что даже новый, еще ни разу не паяный экземпляр перед монтажом необходимо проверить на работоспособность.

Работая над сборкой нового прибора, потребитель встречается с указанием в инструкции, описании к создаваемой конструкции, определенных требований к используемым транзисторам. Для определения параметров элементов существуют специальные приборы (испытатели транзисторов), которые позволяют измерять практически все характеристики. Но все же наиболее часто приходится выполнять тестирование по принципу «исправен/неисправен», для чего достаточно обычного мультиметра.

Радиолюбители, люди увлеченные самостоятельной сборкой, разработкой, созданием различного радио-, электро-, электронного оборудования довольно часто используют уже бывшие в использовании элементы, которые были получены в ходе демонтажа отслуживших свой срок плат, вышедших из строя, потерявших свою актуальность приборов. В этом случае необходимо проверять все используемые элементы, не только транзисторы, но и другие радиодетали. Ведь гораздо проще отбраковать еще не установленные экземпляры, чем потом, после завершения сборки конструкции убедиться в ее неработоспособности и искать неисправное, «слабое» звено.

Прибор для проверки транзисторов

Для определения характеристик транзисторов, проверки их исправности имеются специальные приборы, но гораздо проще и экономически оправдано воспользоваться мультиметром, прибором, который имеется под рукой у любого радиотехника, электронщика.

Мультиметр – универсальный, многофункциональный измеритель. Самые простые модели измеряют напряжение, сопротивление и силу тока. Однако производители не останавливаются на этом минимальном перечне. Новые, более современные модели способны измерять емкость конденсаторов, частоту электрического тока, имеют встроенный низкочастотный генератор, термометр, измеритель влажности, звуковой пробник и так далее. Среди их функций предусмотрена и возможность прозвона диодов, транзисторов: оценка падения напряжения на р-п переходе, измерение некоторых других характеристик, тестирование работоспособности.

Мультиметры, представленные на современном рынке подразделяются на две обширные категории: аналоговые и цифровые. Основное их отличие состоит в способе отображения результатов проведенных замеров. Аналоговые модели имеют циферблат, с нанесенными на нам шкалами и стрелку, по отклонению которой пользователь может судить о полученных данных. На точность информации оказывают влияние не только характеристики прибора и необходимость правильно выбрать диапазон предполагаемых значений, но и тот момент, что стрелка не «замирает» на одном месте, а постоянно совершает, пусть и не значительные колебания около некоторого значения.

Цифровые модели лишены этих недостатков, поскольку полученные с их помощью данные отображаются на дисплее, экране в цифровом виде. Разумеется, такие приборы имеет более высокую стоимость, но они точнее, удобнее в использовании, поэтому уверенно «отвоевывают» все новые «вершины».

Процесс проверки

Мультиметр небольшой, довольно плоский прибор прямоугольной формы. На лицевой его панели расположены: циферблат (дисплей), переключатель, другие кнопки управления, гнезда и выходы для подсоединения щупов. Область вокруг переключателя разделена на сегменты, измерительные диапазоны. Перед началом проведения тестирования пользователь, вращая рукоятку, выбирает нужный ему сегмент. Один из диапазонов сопротивления используется для «прозвона» транзисторов. Определить его можно по маркирующему знаку, представляющему собой символьное обозначение диода и звучащего динамика.

Прежде чем начинать проверку полупроводника, следует убедиться в исправности самого измерителя. Она состоит из простых, несложных операций:

• убедитесь, что батарея прибора заряжена, об этом будет свидетельствовать индикатор заряда;
• включите тестер и выберите режим «прозвона» транзистора, на дисплее должна отобразиться единица в старшем разряде;
• подключите к прибору щупы и соедините их вместе, должен прозвучать звуковой сигнал, а на экране индикатора высветиться нули, это свидетельствует об исправности мультиметра, данная процедура отнюдь не является лишней, поскольку обрыв проводов у щупов довольно распространенная неисправность.

После того как вы убедились в работоспособности тестера, можно приступать к проведению тестирования «прозвона» полупроводников, при этом необходимо внимательно отнестись к соблюдению полярности щупов: в гнездо «COM» вставляется черный, а в гнездо«VΩmA» красный.

Выводы р-п переходов называются эмиттер и коллектор, средний контакт – база. Красный щуп подключают к аноду, а черный к катоду, это прямое направление, на экране должно отобразиться значение напряжения. Если щупы поменять местами (обратное направление), то ток проходить не будет, на дисплее появится единица, обозначающая бесконечно большое значение напряжения. Если полупроводник неисправен, то в обоих случаях тестер издаст звуковой сигнал, а на дисплее по-прежнему будет высвечиваться единица.

Проводя процедуру проверки транзистора рекомендуется  выполнить шесть замеров, по одному в прямом и обратном направлениях:

• база-эмиттер;
• база-коллектор;
• эмиттер-коллектор.

Об исправности полупроводника свидетельствует:

• низкое сопротивление при прямом подключении постоянного тока;
• бесконечно большое при обратном.

О неработоспособности транзистора свидетельствуют:

• ноль или бесконечно большое сопротивление в обоих случаях;
• нестабильность показаний;
• любая значащая цифра при обратном подключении.

Как прозвонить транзистор: подробная инструкция по прозвонке

Содержание:

Работоспособность любой электрической схемы зависит от исправности отдельных ее элементов а также от правильности сборки. Транзистор является крайне распространенным радиоэлементом и любой радиотехник должен знать как прозвонить транзистор. Само тестирование начинается с определения его типа, модели. Проверка может отличаться от их разновидности и иметь некоторые особенности.

В данной статье будут описаны все нюансы проверки транзистора, какие приборы и оборудование для этого потребуется. В качестве дополнения материал содержит несколько видеоматериалов с подробным практическими уроками, а также одна статья, подробно описывающая весь этот процесс.

Проверка транзистора.

Почему не работает транзистор

Наиболее вероятные причины, по мнению специалистов, выхода из строя триода в схеме следующие:

• когда пропадает (обрывается) один из переходов;
• пробой перехода;
• пробой на одном из участков эмиттера или коллектора;
• потеря мощности полупроводниковым прибором в работе;
• визуальные повреждения выводов транзистора.

Признаки, по которым можно определить визуально поломку триода в схеме: потемнение или изменение первоначального цвета полупроводникового прибора, изменение его формы «выпуклость», наличие черного пятна.

Как проверить транзисторКак проверить транзистор? (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть повреждён перегревом при пайке либо неправильной эксплуатацией. Если есть подозрение на неисправность, есть два лёгких способа проверить транзистор.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов.

Проверка транзистора мультиметром (тестером) (прозвонка транзистора) производится следующим образом. Для лучшего понимания процесса на рисунке изображён “диодный аналог” npn-транзистора. Т.е. транзистор как бы состоит из двух диодов. Тестер устанавливается на прозвонку диодов и прозванивается каждая пара контактов в обоих направлениях. Всего шесть вариантов.

• База – Эмиттер (BE): соединение должно вести себя как диод и
  проводить ток только в одном направлении.
• База – Коллектор (BC): соединение должно вести себя как диод и
  проводить ток только в одном направлении.
• Эмиттер – Коллектор (EC): соединение не должно проводить ток ни в каком направлении.

При прозвонке pnp-транзистора “диодный аналог” будет выглядеть также, но с перевёрнутыми диодами. Соответственно направление прохождения тока будет обратное, но также, только в одном направлении, а в случае “Эмиттер – Коллектор” – ни в каком направлении.

Классификация транзисторов.

Проверка простой схемой включения транзистора

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как “ключ”. Такая схема может быть быстро собрана на монтажной печатной плате, например. Обратите внимание на 10Ком резистор, который включается в базу транзистора.

Это очень важно, иначе транзистор “сгорит” во время проверки. Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании – гаснуть. Эта схема для проверки npn-транзисторов. Если необходимо проверить pnp-транзистор, в этой схеме надо поменять местами контакты светодиода и подключить наоборот источник питания.

[stextbox id=’info’]Проверка транзистора мультиметром более проста и удобна. К тому же, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.[/stextbox]

Как проверить мультиметром транзистор

Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов. Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе. Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.

Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода. Данная процедура возможна лишь для исправного транзистора.

Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.

Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации. Здесь в обоих случаях на дисплее отобразится значение 1 Ом. Делая вывод из всех замеров, база располагается на правом выводе.

Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.

Как прозвонить мультиметром транзистор

Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000. Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:

• соединение «база-коллектор» должно проводить электрический ток в одном направлении;
• соединение «база-эмиттер» проводит электрический ток в одном направлении;
• соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.

Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.

Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1». Значит, оба перехода исправны, а транзистор не поврежден.

Методы проверки различных транзисторов.

Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.

Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.

О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.

Материал в тему: все о переменном конденсаторе.

Такая методика подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, не относиться ли он к составному или полевому устройству. Далее необходимо проверить между эмиттером и коллектором сопротивление. Замыканий здесь быть не должно. Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент. Для этого тестер переводится в режим hFE.

Транзистор подключается в соответствующий для конкретного типа устройства разъем, расположенный на приборе. На экране мультиметра должна отобразиться величина параметра h31. Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры.

Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электросхемы.

Проверка транзистора.

Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом. Поэтому в обоих случаях сопротивление устройства будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.

Как проверить мультиметром транзистор IGBT

Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный.

Первый образует канал управления, а второй – силовой канал. Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.

[stextbox id=’info’]Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым. [/stextbox]

Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом. Теперь необходимо убедиться в функциональности транзистора.

Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору.

На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.

Как проверить мультиметром полевой транзистор

Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления. Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства.

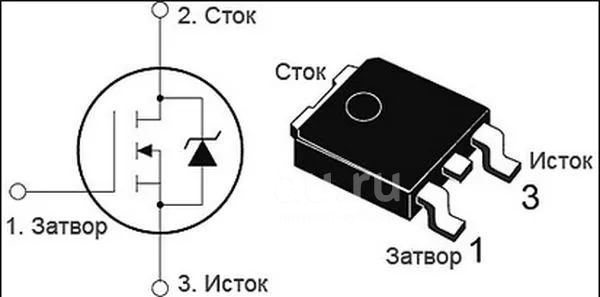

Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору. Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.

Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее. Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:

1. Необходимо снять с транзистора статическое электричество.
2. Переключить измерительный прибор в режим проверки полупроводников.
3. Подключить красный щуп к разъему прибора «+», а черный «-».
4. Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.
5. Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
6. Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
7. Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
8. Изменив полярность проводов, показания напряжения должны остаться неизменными.
9. Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.

Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться. В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время.

Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения. Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального.

Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную. Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра.

Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.

Подключения транзистора к тестеру

Заключение

Рейтинг автора

Написано статей

Более подробно о способах проверки транзисторов можно узнать  из статьи Как проверить полевой транзистор. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.katod-anod.ru

www.morflot.su

www.karpsy.ru

www.remoo.ru

Предыдущая

ПрактикаСпособы проверки транзисторов на работоспособность

Следующая

ПрактикаКак проверить полевой транзистор

Транзистор с точечным контактом

Первый транзистор был высотой около полдюйма. Это мамонт по сегодняшним меркам, когда 7 миллионов транзисторов могут поместиться на одном компьютерный чип. Тем не менее, это была удивительная технология. Он был построен Уолтером Браттейном.

До того, как Браттейн начал, Джон Бардин сказал ему, что им потребуются два металлических контакта в пределах 0,002. дюймы друг от друга — о толщине листа бумаги. Но тончайшие провода тогда были почти в три раза шире и не могли обеспечить нужная им точность.

Вместо того, чтобы возиться с крошечными проводами, Браттейн прикрепил единственная полоска золотой фольги поверх пластикового треугольника. С лезвием бритвы он разрезал золото прямо на кончике треугольника. Вуаля: два золотых контакта на расстоянии ширины волос друг от друга.

Затем весь треугольник держали над кристаллом германия на пружинке, чтобы контакты слегка касались поверхности. Германий сам сидел на металлической пластине, подключенной к источнику напряжения. Это хитроумное был самым первым полупроводниковым усилителем, потому что при небольшом токе через один из золотых контактов пришел другой еще более сильный ток из другого контакта.

Вот почему это сработало: Германий — полупроводник. и, при правильном обращении, может либо пропускать большой ток, либо пропускать ни через. Этот германий имел избыток электронов, но при электрическом сигнал проходил через золотую фольгу, он вводил отверстия (противоположность электронам) на поверхность. Это создало тонкий слой вдоль вершины германия со слишком небольшим количеством электронов.

Транзистор первого контакта

Полупроводники со слишком большим количеством электронов известны как N-тип. а полупроводники со слишком небольшим количеством электронов известны как P-тип. Граница между этими двумя типами полупроводников известен как P-N переход, и это важная часть транзистора. В присутствии этого перехода ток может начать течь с одной стороны на другую. В случае транзистора Браттейна ток протекал ко второму золотой контакт.

Подумайте, что это значит. Небольшой ток через один контакт меняет природу полупроводника так, что больший, отдельный ток начинает течь через германий и из второго контакт. Небольшой ток может изменить поток гораздо большего, эффективно усиливая его.

Конечно, транзистор в телефоне или радио имеет обрабатывать сложные сигналы. Выходной контакт не может просто усиливать постоянный гул тока, он должен покорно воспроизводить голос человека или всю симфонию. К счастью, полупроводник идеально подходит для этого. работа. Он исключительно чувствителен к тому, сколько лишних или отсутствующих электронов находятся внутри. Каждый раз, когда входной сигнал проделывает в германии новые дырки, он изменяет способ прохождения тока через кристалл — выходной ток мгновенно становится больше и меньше, идеально имитируя ввод.

Другие типы транзисторов:
— Полевой транзистор
— Соединительный («сэндвич») транзистор

---

-PBS Online- -Сайт Кредиты- -Фото Кредиты- -Отзывы-

Авторское право 1999 г. , ScienCentral, Inc. и Американский институт физики. Нет часть этого веб-сайта может быть воспроизведена без письменного разрешения. Все права защищены.

Транзисторный! Руководство для учителя Урок 4

Использование транзисторов: переходим на транзисторы!

Обзор

На этом уроке учащиеся собирают две схемы и изучают работу транзисторов.

Цели

 Наблюдение за работой транзистора в простой схеме

 Чтобы понять усилениемалый ток на входе транзистора управляет большим током на его выходе

Фон

Когда Bell Labs в июне 1948 года представила транзистор, представитель с гордостью заявил: «Этот цилиндрический объект… может усиливать электрические сигналы… Он полностью состоит из холодных твердых веществ».

Холодное твердое вещество, которое делает транзистор возможным, — это полупроводник, класс материалов, включающий кремний и германий. Полупроводники, как правило, очень плохо проводят электричество. Но с добавлением крошечных количеств других элементов, которые обеспечивают переносчики электрического тока, они могут стать хорошими проводниками.

Первым транзистором, изобретенным в 1947 году, был транзистор с точечным контактом. Уильям Шокли усовершенствовал эту конструкцию, создав переходной транзистор — трехслойный сэндвич из различных типов полупроводников.

На схеме показана базовая конструкция транзистора с NPN-переходом. Два слоя полупроводника N-типа, эмиттер и коллектор, образуют сэндвич со слоем полупроводника P-типа, называемым базой. Полупроводники P- и N-типа изготавливаются с разными примесями, а название указывает на преобладающий тип носителей заряда.

Интерфейс между слоями, называемый PN-переходом, позволяет транзистору функционировать как изолятор или проводник. Если коллектор и эмиттер подключены к батарее, электрические заряды на PN-переходах образуют электрический барьер, и ток между эмиттером и коллектором не течет. Транзистор действует как изолятор или переключатель, который выключен.

Когда к базе прикладывается положительное напряжение, электроны вытягиваются из соединений, и они больше не действуют как барьеры. Теперь электроны могут течь от эмиттера через базу к коллектору. Транзистор действует как проводник или переключатель, который включен. (Если напряжение, подаваемое на базу, отрицательное, транзистор снова закрывается.)

Транзисторы не создают электрический ток, они только контролируют подаваемый на них электрический ток. Входной ток на базе управляет выходным током, протекающим между эмиттером и коллектором. Транзистор может включаться или выключаться, если ток базы включается или выключается. Если ток базы меняется, то меняется и выходной ток, и именно так транзистор работает как усилитель. Это похоже на то, как вы управляете потоком воды с помощью крана. Небольшим движением руки вы можете включить или выключить воду или отрегулировать поток между струйкой и стремительным потоком.

Большинство первых коммерческих транзисторов были транзисторами с переходом, и именно они используются в упражнении на следующих двух страницах. Однако наиболее распространенным современным транзистором, который используется миллионами в компьютерных микросхемах, является полевой транзистор на основе оксида металла и полупроводника (МОП). Транзистор развивался с момента его изобретения, но принцип управления малым током большим — это тот же эффект, который Бардин, Браттейн и Шокли впервые открыли в 1947 году.

Задействовать

Как объясняется в Transistorized!, изобретение как транзистора, так и вакуумной лампы выросло из необходимости усиливать слабый электрический ток. Начните с демонстрации слабого течения, которое учащиеся могут распознать и испытать. Соедините цепь, используя провод, 9-вольтовую батарею, светодиод, резистор и микроамперметр для измерения тока. Попросите учащихся отметить, что происходит, когда они сначала замыкают цепь, соединяя провода вместе (относительно большой ток и светодиод горит), а затем держа провода в руках (очень малый ток и светодиод не горит). Безопасность: сила тока в этой цепи достаточно мала для безопасного выполнения этого упражнения, но предупредите учащихся, чтобы они не пробовали выполнять это упражнение с другими проводами или источниками питания.

Предложите учащимся предложить свои идеи о том, что такое усилитель и как усилить ток. Укажите, что большинство электронных устройств работают от слабого тока, который усиливается.

Исследовать

Предложите учащимся выполнить упражнение, чтобы увидеть, как транзисторы усиливают ток.

Оценка

После занятия обсудите с учащимися результаты и вопросы задания.

УРОК 4 ЗАДАНИЕ

Что вы собираетесь делать

Вы собираетесь собрать две простые транзисторные схемы, каждая из которых будет использовать один транзистор. Эти схемы позволят вам наблюдать за работой транзистора в качестве усилителя, как это сделал Уолтер Браттейн в Bell Labs зимой 1947 года. В первой схеме вы будете использовать транзистор для управления яркостью света; во-вторых, транзистор превратит ток, протекающий через ваше тело, в звук!

Часть 1: Легкое прикосновение

Соберите первую схему, используя один транзистор, светодиод, источник питания и сопротивление. Яркость светодиода будет указывать соотношение между током, идущим на базу транзистора — его вход — и током, протекающим от коллектора транзистора к эмиттеру — его выходу.

Что вам нужно

Батарея 9 В и зажим с проводами

 макет

соединительный провод

 светодиод

Резистор 220 Ом

 100 кОм резистор

 транзистор, 2N2222A (тип Si, NPN, номер по каталогу Radio Shack 276-2009)

 микроамперметр (диапазон 0–50 000 А)

Как это сделать

1. Работайте в группах по три-четыре человека. Соберите схему, показанную на схеме. Сопоставьте выводы транзистора со схемой и определите базу, эмиттер и коллектор. Проконсультируйтесь со своим учителем, если вы не уверены в связях.

2. Завершите входную цепь двумя выводами, используя каждый метод, указанный ниже.

слегка сжимая провода

сильно сжимая провода

погружение проводов в воду

увеличение расстояния между поводками в воде

провести карандашом темную линию и прикоснуться к ней грифелями.

увеличение расстояния между грифелями на штрихе карандаша

В лабораторной тетради составьте таблицу, аналогичную показанной, в которую запишите интенсивность света для каждого метода. Вы можете использовать такие термины, как тусклый, средний и яркий, или разработать числовую шкалу с 1 = 5 очень тусклым и 5 = 5 очень ярким. (Включите в свою таблицу столбец интенсивности звука для Части 2.)

3. Нарисуйте копию электрической схемы в своем лабораторном журнале. Используйте стрелки, чтобы показать направление, в котором ток течет по цепи. Помните, что ток течет от положительного к отрицательному. Обозначьте входную цепь и выходную цепь транзистора.

4. Повторите один из методов, который дает достаточно яркий свет. Поместите микроамперметр последовательно с входными проводами и запишите показания. Затем переместите микроамперметр так, чтобы он был последовательно со светодиодом, и запишите это показание.

К вашему сведению

Буквы P и N в номенклатуре транзисторов указывают на тип носителей заряда, присутствующих в материалах, из которых состоит транзистор. В материале N-типа носителями являются отрицательно заряженные электроны, а в материале P-типа носители заряжены положительно. Это места, где могут существовать электроны, и они называются отверстий .

Что ты узнал?

1. Какие методы позволили свету светиться ярче всего? самый тупой?

2. Какие методы пропускали через себя самые актуальные? в мере? Откуда вы знаете?

3. Насколько хороша была ваша схема усилителя? На сколько выходной ток больше входного? Откуда взялся «дополнительный» ток?

Часть 2: Звуковая машина человека

Теперь вы измените свою схему, добавив новые детали. Транзистор очень чувствителен к изменениям на его входе. Входной ток может колебаться в тысячи и даже миллионы раз в секунду, и выходной ток будет реагировать соответствующим образом. Дополнения к схеме будут производить колебательный ток, изменяющийся несколько тысяч раз в секунду, на входе транзистора. Вы услышите результат через динамик.

Что вам нужно

(дополнительно к материалам части 1)

провод

 10 кОм резистор

 100 кОм резистор

 переключатель

  конденсаторы (0,1 мкФ и 0,01 мкФ)

 1K CT: трансформатор на 8 Ом (кат. номер Radio Shack 273-1380)

Динамик  8 Ом

Как это сделать

1. Соберите схему, показанную на схеме. Вы можете припаять или использовать обычные платы IC Experimenter.

2. Завершите цепь проводами, используя каждый метод, указанный в Части 1. Запишите интенсивность звука для каждого метода. Вы можете использовать такие термины, как гул, крик и визг, или разработать числовую шкалу с 1 5 очень тихо и 5 5 очень громко.

3. Нарисуйте копию электрической схемы в своем лабораторном журнале. Используйте стрелки, чтобы показать направление, в котором ток течет по цепи. Обозначьте входную цепь и выходную цепь транзистора.

К вашему сведению

МОП-транзистор — современный транзистор, используемый в компьютерных микросхемах — аналогичен по принципу действия тому, который впервые предложил Шокли. Он состоит из полупроводника, по которому может протекать ток, и электрода, изолированного от этого полупроводника. Напряжение, приложенное между изолированным электродом и полупроводником, регулирует ток через полупроводник. Принцип подобен воде, протекающей через кусок гибкой трубки. Когда трубка сжимается, поток воды уменьшается. Сожмите достаточно сильно, и поток остановится. В МОП-транзисторе напряжение, подаваемое на управляющий электрод, вызывает сжатие.

Что ты узнал?

1. Какие методы давали самые громкие звуки? самый мягкий?

2. Какие методы позволили пройти через них самым актуальным? в мере? Откуда вы знаете?

3. Обсудите со своей группой преимущества, которые, по вашему мнению, могут иметь транзисторные переключатели по сравнению с механическими переключателями. Какое качество транзисторов — высокая надежность, малое усиление тока или мгновенный отклик — вы считаете наиболее важным для транзисторов, используемых в компьютерах? в медицинском оборудовании, таком как кардиостимуляторы? в управляемых ракетах?

Попробуй!

• Используйте свою схему, чтобы проверить, насколько хорошо другие методы и материалы проводят электричество.
