Как прозвонить резистор мультиметром. Как правильно проверить резистор мультиметром: пошаговая инструкция

Как настроить мультиметр для измерения сопротивления резистора. Какие шаги нужно выполнить при проверке резистора. На что обратить внимание при измерении номинала и допуска резистора. Как правильно интерпретировать показания мультиметра при тестировании резисторов.

Подготовка к проверке резистора мультиметром

Прежде чем приступить к измерению параметров резистора с помощью мультиметра, необходимо выполнить несколько важных подготовительных шагов:

1. Отключите питание схемы, в которой установлен проверяемый резистор. Измерение сопротивления должно проводиться только на обесточенных элементах.
2. Выпаяйте резистор из платы или отсоедините хотя бы один его вывод. Это позволит избежать влияния других компонентов схемы на результаты измерений.
3. Визуально осмотрите резистор на наличие видимых повреждений — трещин, сколов, следов перегрева. Если есть явные дефекты, резистор лучше сразу заменить.
4. Определите номинальное сопротивление и допуск резистора по его маркировке или документации на схему.

Правильная подготовка — залог точных измерений и корректной оценки состояния резистора.

Настройка мультиметра для измерения сопротивления

Для проверки резистора мультиметр нужно перевести в режим измерения сопротивления. Порядок действий следующий:

1. Вставьте черный щуп в гнездо COM (общий).
2. Красный щуп подключите к гнезду для измерения сопротивления, обозначенному символом Ω.
3. Поверните переключатель режимов в положение измерения сопротивления (Ω).
4. Выберите диапазон измерения, ближайший к номиналу проверяемого резистора, но превышающий его. Например, для резистора 1 кОм подойдет диапазон 2 кОм или 20 кОм.
5. Замкните щупы между собой — показания должны быть близки к нулю. Это проверка работоспособности мультиметра.

Правильная настройка мультиметра обеспечит точные результаты измерений сопротивления резистора.

Порядок проверки резистора мультиметром

После подготовки и настройки прибора можно приступать непосредственно к проверке резистора. Процесс измерения включает следующие шаги:

1. Подключите щупы мультиметра к выводам резистора. Полярность подключения не имеет значения.
2. Считайте показания с дисплея мультиметра. Они должны быть стабильными.
3. Сравните полученное значение с номинальным сопротивлением резистора, учитывая допуск.
4. Если показания выходят за пределы допуска, измените диапазон измерений и повторите проверку.
5. Для резисторов большого номинала (более 1 МОм) дождитесь стабилизации показаний — это может занять несколько секунд.

Внимательно соблюдайте порядок измерений, чтобы получить достоверные результаты проверки резистора.

Интерпретация результатов измерений

Правильная оценка полученных показаний мультиметра позволяет сделать вывод о состоянии проверяемого резистора:

• Если измеренное сопротивление находится в пределах допуска от номинального значения, резистор считается исправным.
• Существенное отклонение от номинала (более чем на величину допуска) говорит о неисправности резистора.
• Нулевое сопротивление указывает на короткое замыкание внутри резистора.
• Бесконечно большое сопротивление («1» на дисплее) означает обрыв резистора.
• Нестабильные показания могут свидетельствовать о внутренних повреждениях резистора.

Учитывайте возможную погрешность измерений мультиметра, особенно для резисторов с малым допуском.

Особенности проверки резисторов разных типов

Методика измерения может немного отличаться в зависимости от типа проверяемого резистора:

Постоянные резисторы

Для обычных постоянных резисторов достаточно одного измерения в любом направлении. Сопротивление должно соответствовать номиналу с учетом допуска.

Переменные резисторы

При проверке переменных резисторов необходимо:

• Измерить сопротивление между крайними выводами — оно должно соответствовать номиналу.
• Проверить плавность изменения сопротивления при вращении регулятора.
• Убедиться в отсутствии обрывов во всем диапазоне регулировки.

Подстроечные резисторы

Методика проверки аналогична переменным резисторам, но диапазон регулировки обычно меньше.

SMD-резисторы

Для проверки SMD-резисторов может потребоваться использование специальных щупов-пинцетов. Измерение проводится аналогично обычным резисторам.

Учет особенностей разных типов резисторов позволяет корректно оценить их состояние при проверке мультиметром.

Распространенные ошибки при проверке резисторов

При измерении сопротивления резисторов мультиметром нередко допускаются следующие ошибки:

• Проверка резистора без отключения питания схемы, что приводит к неверным показаниям.
• Неправильный выбор диапазона измерений мультиметра.
• Касание пальцами выводов резистора или металлических частей щупов во время измерения.
• Игнорирование допуска резистора при оценке результатов.
• Слишком быстрое считывание показаний без ожидания их стабилизации.

Избегайте этих типичных ошибок для получения достоверных результатов проверки резисторов.

Когда может потребоваться замена резистора?

Замена резистора обычно необходима в следующих случаях:

• Измеренное сопротивление значительно отличается от номинального (с учетом допуска).
• Обнаружен обрыв или короткое замыкание резистора.
• Видны явные механические повреждения или следы перегрева.
• Нестабильные показания при измерении сопротивления.
• У переменного резистора отсутствует плавность регулировки или есть «мертвые зоны».

При выявлении любого из этих признаков рекомендуется заменить резистор на новый аналогичного номинала и мощности.

Выводы

Проверка резисторов мультиметром — несложная, но важная процедура при диагностике и ремонте электронных устройств. Соблюдая описанные правила и рекомендации, вы сможете быстро и точно оценить состояние резисторов в схеме. Помните о необходимости учета допуска и особенностей разных типов резисторов при интерпретации результатов измерений.

Как проверить резистор мультиметром на исправность? Как проверить переменный резистор мультиметром?

Электронные схемы иногда выходят из строя. Тому есть много причин, но суть заключается в изменении токовых режимов, которые разрушающим образом действуют на радиоэлементы. Превышение допустимых номиналов электричества приводит не только к перегоранию радиодеталей, бывает так, что сгорают даже токоведущие дорожки печатной платы. Для восстановления работоспособности необходимо вычислить, какие компоненты схемы пострадали. Поэтому есть способ, как проверить резистор мультиметром, а также другие радиодетали.

Что такое проверка радиоэлементов?

Проверка радиоэлементов — не что иное, как измерение их фактических показателей и сравнивание с технически заложенными параметрами при изготовлении. Если данные совпадают или близки по значению (в допустимых пределах), это говорит об исправности радиодеталей. В случае значительного расхождения, элементы явно неисправны и требуют замены.

Каких результатов можно добиться, измеряя детали радиосхемы:

1. Определить неисправность. Это позволит восстановить схему после замены сгоревшего элемента на новый.
2. Обнаружить частичный износ радиодетали. Это в дальнейшем поможет предотвратить отказ устройства в работе.
3. Выявить скрытый дефект. Например, плохо пропаянный вывод, который со временем оторвется, особенно если схема подвергается воздействию вибрации.
4. Установить цепочку нарушений по одной вышедшей из строя радиодетали. Во многих схемах сгорание одного определенного элемента автоматически приводит к сгоранию других, от него зависимых.

Каким прибором проверяют резисторы?

Резистор, или сопротивление, является одним из основных радиоэлементов, который обязательно присутствует в любой схеме. Он ограничивает силу тока, рассеивает излишнюю мощность, с него снимают падение напряжения для работы электронных ключей, он выполняет защитную функцию (работает по принципу предохранителя).

Среди таких устройств наиболее распространенными являются аналоговые (стрелочные) и цифровые мультиметры. Определяя параметры первым типом оборудования, кроме пределов переключения измерения, пользуются градуированной шкалой для омметра. Применение электронных приборов – это способ, как проще проверить резистор мультиметром. Они отображают значение показаний на цифровом табло.

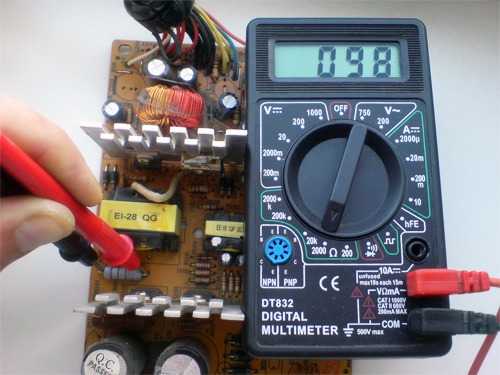

Можно посмотреть на представленном фото, как проверить резистор мультиметром.

Как проверить номинал резистора?

Обычно на радиоэлементах нанесена маркировка, которая говорит монтажнику или ремонтному мастеру о назначении прибора и его технических параметрах. На резисторах это может быть цифровая либо цветовая кодировка. Но иногда на самом элементе и на печатной плате нет совершенно никакой информации, и определить номинал прибора, в этом случае непонятно, как. Проверить резистор мультиметром в этом случае — единственно возможный вариант.

Удобнее для этих целей пользоваться электронным прибором типа DT830B. Важно знать, что невозможно провести достоверные замеры номинала резистора, если он включен в схему. Тому причиной служит свойство тока течь по пути наименьшего сопротивления. И если в цепи попадется для него обходной путь, минуя измеряемый элемент, то на приборе будет что угодно, только не достоверная информация. Другая причина, почему следует выпаивать элемент, – наличие полевых деталей в схеме, которые могут выйти из строя в процессе измерений.

Как проверить резистор мультиметром в схеме? Выпаять хотя бы один из его выводов. После этого можно проводить процесс измерений:

1. К прибору подсоединяют измерительные щупы, черный к выводу COM, красный – к VΩmA.
2. Переставляют круглую ручку изменения режимов в положение Ω на самый большой предел.
3. Подсоединяют выводы к измерительным проводам (желательно не делать это, прижимая контакты пальцами).
4. На экране появится число, которое и будет соответствовать номиналу резистора. Если это показание не вышло по значению за величину соседнего нижнего предела измерений, имеет смысл переключить прибор на него в целях более точного получения показаний.

Как проверить переменный резистор мультиметром?

На корпусе переменного резистора проставлен его номинал, а сам прибор имеет три вывода. Значение номинала – это значение между крайними выводами радиоэлемента, показатель среднего вывода будет изменяться в соответствии с углом поворота регулировочной ручки. Чтобы не «абы как» проверить переменный резистор мультиметром, недостаточно провести измерение его номинала. Важно увидеть характер изменения сопротивления между средним выводом относительно крайнего при повороте ручки.

Переменный резистор также нужно выпаивать из схемы. После того как это сделано, этапы измерений следующие:

1. Выставляют предел измерения мультиметра на позицию выше значения номинала, указанного на корпусе.
2. Замеряют показания между крайними выводами. Если сопротивление равно бесконечности – резистор оборван, если нулю – произошло прогорание элемента. В случае соответствия результатов измерений номиналу, проверяют работу среднего вывода.
3. Переводят ручку регулировки резистора в любое крайнее положение, один из щупов прибора оставляют на крайнем выводе, другой подсоединяют к среднему. Прибор должен показать сопротивление, близкое к нулю либо номиналу (зависит от стороны подключения) – это правильно. Если же сопротивление равно бесконечности, значит, произошел обрыв с бегунком среднего вывода. Это показатель, как проверить исправность резистора мультиметром.
4. Далее определяют степень износа резистивной поверхности под бегунком. Для этого, не отключая прибор, медленно поворачивают ручку регулировки от одного крайнего положения к другому. При этом следят за показаниями на табло – сопротивление должно плавно изменяться. Если же происходят пропадания (на приборе соответствует бесконечности), значит, резистивный слой частично выработан, и радиоэлемент нужно заменить.

Как проверить резистор мультиметром на исправность?

Как правило, прибором проверяют не все подряд элементы, а те, которые вызывают подозрение. Они могут быть потемневшими, со следами отслоения краски и другими видимыми нарушениями. Чтобы достоверно определить, исправна радиодеталь или нет, нужно:

• Замерить номинал резистора и сравнить с заявленным значением на корпусе. Отклонение показаний не должно превышать допустимых процентов, которые также указываются на элементе.
• Подключив щупы, необходимо слегка пошевелить выводы радиоэлемента. Если показания вдруг начнут то пропадать, то появляться, это верный признак скрытого дефекта.

Как, не выпаивая, проверить резистор в схеме?

Есть резисторы, которые идут с выводами, есть безвыводные SMD-элементы. Выпаять последние из печатной платы сложно без специальной насадки на паяльник. Поэтому параметры таких радиодеталей измеряют непосредственно в схеме. Как проверить резистор мультиметром, не выпаивая:

1. Внимательно осмотреть печатную плату и найти на ней дорожку, отходящую от любого вывода SMD-резистора без ответвлений.
2. Аккуратно перерезать ее в месте с наименьшим утолщением.
3. Произвести замер радиоэлемента прибором.
4. После того как проверили резистор мультиметром на плате, и он оказался неисправным, заменить его и впаять перемычку в месте разрыва.

Как определить допустимую погрешность измерений?

На корпусе каждого резистора есть информация об отклонениях номинала. Она может быть прописана как 5%, 10%, 20% либо сокрыта в цветовой кодировке. У нормального исправного радиоэлемента при измерении его номинала показания не будут выходить за допустимый процент.

Заключение

Легко разобраться, как проверить резистор мультиметром, но не стоит лезть с прибором в сложные устройства, содержащие много микросхем. Гораздо дешевле в этом случае доверить работу опытному мастеру.

Как проверить мультиметром резистор — пошаговая инструкция

Данная радиодеталь – одна из часто встречающихся в любой схеме, работающей под напряжением. Резистор в первую очередь характеризуется номиналом сопротивления, поэтому обычно под его проверкой подразумевают измерение этой величины. Но данный параметр – не единственный, который учитывается при определении целесообразности применения образца.

С помощью бытового мультиметра можно произвести комплексное тестирование резистора, причем независимо от его типа. В данной статье разберемся лишь с простейшими проверками, так как именно их чаще всего на практике бывает вполне достаточно.

Содержание

• 1 С чего начать проверку резистора
• 2 Исходные установки мультиметра
• 3 Проверка резистора мультиметром
  • 3.1 На обрыв
  • 3.2 На номинал
• 4 Полезная информация

С чего начать проверку резистора

1. Отсоединить техническое устройство или плату (если она подключается индивидуально) от источника питания, то есть «снять напряжение».

2. Выпаять любой из выводов резистора. Если речь идет о переменном варианте (регулировочном, подстроечном), но он попросту удаляется с платы. Проверку этой радиодетали без отключения ее от общей схемы делать бессмысленно – мультиметр может показать сопротивление любого из участков цепи, в которых задействован резистор, имеющего минимальное значение.

Встречаются рекомендации, что можно и не выпаивать, если речь идет о нескольких омах. Но все-таки лучше поступить именно так. Не умея читать принципиальные схемы, несложно и ошибиться.

3. Произвести внешний осмотр. Иногда проверять радиодеталь даже не стоит – только утилизировать и ставить вместо нее идентичную. В каких случаях производится замена:

• обрыв одной из ножек. Если слегка пошатать, она может обломиться. Это нередко случается, если резистор подвергался чрезмерному нагреву. К примеру, из-за КЗ в схеме, когда по какой-то причине не срабатывает защита;
• потемнение лакокрасочного покрытия (а то и обугливание). Даже если по результатам проверки окажется, что сопротивление резистора в норме, его лучше заменить;
• растрескивание корпуса. Бывает так, что даже при легком прикосновении он рассыпается на отдельные фрагменты.

4. Уточнить номинал сопротивления исследуемого образца. Без знания его величины проверка мультиметром абсолютно бессмысленна, разве что ради тестирования на целостность токопроводящего слоя.

Исходные установки мультиметра

Перед тем, как проверять резистор мультиметром, необходимо убедиться в том, что элементы питания не разряжены и пригодны к использованию. Достаточно установить переключатель режимов на «прозвонку» и замкнуть концы щупов между собой. По силе издаваемого мультиметром звука несложно определить, села батарейка или еще «дышит».

В каждой модификации прибора данное положение переключателя обозначается по-разному. Как правило, в виде символа, напоминающего обычный колокольчик или точки с несколькими «скобками» в виде расходящихся волн (в данном случае подразумеваются звуковые). Ассоциация вполне понятная, отсюда и сленговое название такой технологической операции – «звонить», «прозванивать» электрическую цепь (или радиодеталь).

Переключатель мультиметра ставится в положение, соответствующее номиналу проверяемого сопротивления. Все значения на циферблате (лицевой панели) показаны с градацией. Выбирается тот диапазон, в пределах которого будет измеряемая величина. К примеру, если R = 1 кОм, то выставляется предел Ω – 20 кОм.

О всех функциях мультиметра читайте здесь.

Проверка резистора мультиметром

При всех измерениях, независимо от их вида, щупы мультиметра присоединяются к выводам радиодетали. Полярность в данном случае роли не играет.

На обрыв

Самый простой вид тестирования. Подобная неисправность внешне никак не проявляется, поэтому определить ее можно только мультиметром. Причины нарушения целостности токопроводящей части самые разные – от заводского дефекта (крайне редко) до сгорания слоя или проволоки, намотанной на корпус детали.

Переключатель при такой проверке ставится в режим «прозвонки». Есть звук – все в норме. При его отсутствии резистор подлежит замене.

На номинал

При такой проверке переключатель переводится в диапазон Ω. О выборе необходимого предела уже сказано. Величина изображения отображается на ЖК-индикаторе или стрелкой, установившейся на том или ином цифровом значении (они обозначены на циферблате). Считать его совсем несложно.

Полезная информация

Если образец техники грамотно эксплуатируется, не подвергается излишним механическим (химическим, термическим) воздействиям, данный элемент схемы из строя выходит крайне редко. Чтобы не тратить время, резистор проверяется в последнюю очередь, после тестирования других рад/деталей – емкостей, индуктивностей, полупроводников и так далее. Но только если нет явных признаков повреждения R.

Перед началом проверки резистора нужно уточнить и такой его параметр, как допустимое отклонение от номинала. Все детали данной группы (за исключением прецизионных, особой точности), имеют сопротивление, которое в некоторых пределах отличается от обозначенной величины. Допуск выражается в процентах (например, ±10%) и проставляется на корпусе детали цифрами или цветовой мнемоникой (полосками).

Необходимые данные можно узнать и из принципиальной схемы, если она имеется под рукой. При проверке резистора мультиметра это стоит учитывать. Показания могут отличаться от требуемых, так как к допуску добавляется еще и погрешность измерений самого прибора.

Пример

Если R = 150 Ом ± 10% (по схеме, обозначению на корпусе), то мультиметр при проверке может показать сопротивление в пределах 135 – 165. И это считается нормой.

На многих современных схемах номиналы резисторов не проставляются. Эти (и другие) сведения можно найти в таблицах, которые помещаются на оборотной стороне, в нижней части листа или сбоку. В этом случае деталь имеет свое обозначение на плате. Например, R15. Следовательно, необходимо в таблице найти 15-ю позицию, и в этой строке вся исчерпывающая информация по данному резистору – его тип, величина сопротивления, допустимое отклонение от номинала.

Иногда тело человека влияет на результаты тестирования. Особенно если речь идет об измерениях с выставленным пределом в кОм. Поэтому в процессе проверки нежелательно касаться пальцами выводов резистора и металлических частей щупов. Последние удерживаются за изоляторы (ручки) из пластика.

Получается, что ничего сложного в проверке резисторов нет, но пара советов не помешает.

• Перед тем, как начать работу с мультиметром, стоит внимательно ознакомиться с инструкцией на него. Производители постоянно совершенствуют образцы измерительной техники, расширяя ее функционал. К примеру, если при неаккуратном обращении прибор в режиме «Ω» не работает (частичное повреждение внутренней схемы), возможно, получится проверить резистор на целостность в положении переключателя «тестирование п/п».
• Из краткого руководства станет ясно, какие характеристики радиодетали можно определить дополнительно (кроме величины сопротивления). Не все модели в этом плане универсальны, а человеку без опыта иногда сложно разобраться с функционалом конкретного мультиметра по одной лишь символике на его лицевой панели.

Как пользоваться мультиметром, часть 3: измерение сопротивления и проверка целостности цепи

На прошлой неделе мы показали вам, как использовать мультиметр для измерения напряжения или, точнее, для проверки наличия напряжения, что является наиболее распространенной причиной. Вы бы взяли счетчик и начали исследовать проводку вашего автомобиля. Теперь мы займемся вторым наиболее распространенным применением мультиметра в автомобиле — измерением сопротивления и проверкой непрерывности.

Как мы обсуждали несколько недель назад, сопротивление — это свойство электрического проводника, противодействующее протеканию тока. В нагрузочном устройстве, таком как электродвигатель или электрическая лампочка, сопротивление — это хорошо, потому что оно на самом деле берет протекающий заряд и превращает его во что-то полезное, например, водяное колесо в реке. Однако в большинстве самих проводов вы хотите, чтобы сопротивление было как можно медленнее, чтобы ток мог течь через него, не мешая ему.

При этом, когда мы говорим об измерении сопротивления с помощью измерителя, мы измеряем не динамическое сопротивление цепи; это статическое сопротивление части цепи.

Позвольте мне сказать это снова по-другому. Когда цепь находится под напряжением, напряжение, приложенное к цепи, вместе с общим сопротивлением всех компонентов в цепи вызывает протекание определенного количества тока. Вы можете измерить напряжение и ток в цепи под напряжением и использовать эти цифры для расчета сопротивления (закон Ома), но на самом деле вы не можете измерить сопротивление цепи под напряжением. По ряду причин нужно отключить питание и измерить сопротивление отдельных отрезков цепи. Или, если использовать формулировку, которую мы предложили на прошлой неделе, измерение сопротивления проводится с цепью без питания , в серии с частью цепи.

И, действительно, большую часть времени нас не интересует само значение сопротивления. Вместо этого мы обычно заинтересованы в проверке преемственности. (Есть исключения, такие как проверка датчика температуры, сопротивление которого зависит от температуры, или проверка правильного сопротивления катушки или балластного резистора.)

Так в чем же разница между сопротивлением и непрерывностью? Подумайте об этом так: Непрерывность — это бинарная версия сопротивления. Если сопротивление объекта, который мы тестируем, — провода, в котором мы хотим убедиться, что он не поврежден, соединения, в котором мы хотим убедиться, действительно замыкается на землю, переключателя, который мы хотим проверить, работает, — низкое (например, менее 1 Ом), мы говорим, что он имеет непрерывность.

Хорошо, давайте измерим сопротивление.

Настройка мультиметра для измерения сопротивления . Существует три шага настройки:

1. Вставьте черный щуп в гнездо с надписью «COM» для «общего», что означает, что он общий для всех измерений. Как только он появится, его никогда не нужно будет перемещать.
2. Вставьте красный щуп в гнездо, помеченное греческим символом омега (Ω) для обозначения сопротивления. Почти наверняка это тот же разъем с буквой V для напряжения. Это означает, что вы можете оставить выводы пробников в одних и тех же разъемах для измерения напряжения и сопротивления. Вам нужно только изменить разъем, к которому подключается провод считывающего датчика, если вам нужно измерить ток.
3. Поверните большую поворотную ручку на значение сопротивления, обозначенное символом омега (Ω). Если у вас нет измерителя с автоматическим выбором диапазона, выберите наиболее чувствительную настройку сопротивления. Это действительно не будет иметь большого значения, если вы просто ищете преемственности. Измеритель должен сказать «OL», что означает «превышение предела», что означает, что, когда кончики датчиков не соприкасаются, сопротивление бесконечно.

Мультиметр, настроенный для измерения сопротивления (красный щуп в гнезде «VΩ», поворотная ручка повернута на настройку сопротивления)

Настройка звукового сигнала . Если вы проверяете непрерывность (а вы почти всегда это делаете), «звуковой сигнал» очень удобен, так как он позволяет вам проверять, даже не глядя на измеритель. Способ включения варьируется от метра к метру. На некоторых измерителях это отдельная настройка на поворотном диске. На других, например на моем стареньком Fluke 85, это кнопка над циферблатом с символом, который выглядит примерно как усиливающиеся звуковые волны или мегафон.

Настройка звукового сигнала непрерывности (красный прямоугольник) зависит от метража. В данном случае это кнопка 9.0041

Проверить счетчик . Теперь коснитесь кончиков зондов вместе. Показание сопротивления должно упасть с «OL» почти до нуля (что означает менее одного ома), и должен прозвучать звуковой сигнал. Это то, что вы должны увидеть, когда поместите щупы на что-то, что имеет непрерывность, например, неповрежденный провод или замкнутый переключатель.

Показание менее одного Ома, указывающее на непрерывность

Отключите питание! Измерение сопротивления должно выполняться при выключенном питании. То, как измеритель измеряет сопротивление, заключается в том, что он пропускает небольшой ток через щупы и измеряет результирующее напряжение. Показания сопротивления бессмысленны, если на измеряемом объекте уже есть напряжение.

Изолируйте объект, сопротивление или непрерывность которого вы хотите проверить . Например, если вы измеряете сопротивление между клеммами «+» и «-» на катушке, сначала отсоедините от них все провода. Таким образом, вы можете быть уверены, что проверяете сопротивление катушки, а не проводов, проходящих через остальную часть автомобиля, которые могут быть подключены к другим устройствам и к земле. Если вы проверяете непрерывность между клеммой на устройстве и землей, рекомендуется отсоединить провод от устройства и подключить мультиметр к отсоединенному проводу. Кроме того, таким образом, если цепь фактически включается без вашего ведома, отсоединение провода разрывает цепь и гарантирует, что вы получите правильное значение сопротивления.

Вот несколько конкретных примеров. Первый — тот, который мы только что упомянули: проверка сопротивления катушки зажигания. Обратите внимание, что мы удалили провода, чтобы убедиться, что мы не получаем ложных показаний от остальной проводки в автомобиле.

Сопротивление этой катушки зажигания 1.3 Ом аккумулятора), используя красный щуп для проверки провода заземления на разъеме фары и подключив черный щуп к отрицательной клемме аккумулятора. Показания менее одного Ома и звуковой сигнал указывают на непрерывность цепи на землю.

Проверка непрерывности заземления

Наконец, мы используем мультиметр, чтобы проверить, что переключатель действительно работает, проверяя, что в положении «выключено» сопротивление бесконечно:

», есть непрерывность (сопротивление менее одного Ома и звуковой сигнал):

Теперь вы можете удивиться, узнав, что только потому, что измеритель проверяет непрерывность, это не означает, что провод или переключатель способный пропускать ток, достаточный для работы цепи. Мы узнаем об этом на следующей неделе, когда будем говорить об измерении тока.

Роб Сигел ведет колонку Взломщик ™ для журнала BMW CCA Roundel в течение 30 лет. Его новая книга, Ran When Parked: How I Road-Tripped the DeДесятилетняя BMW 2002tii a Thousand Miles Back Home, and How You Can, Too , доступна здесь, на Amazon. Кроме того, он является автором Memoirs of a Hack Mechanic и The Hack Mechanic ™ Guide to European Automotive Electrical Systems . Оба доступны в Bentley Publishers и Amazon. Или вы можете заказать копии с личной подписью на веб-сайте Роба: www.robsiegel.com.

Резисторы 3,3 МОм не регистрируются мультиметром — они неисправны?

\$\начало группы\$

Пожалуйста, имейте в виду, что это мой самый первый проект по электронике, поэтому вполне возможно, что я делаю что-то не так. Дело вот в чем: я собираю контактный микрофон из набора, в который входят четыре резистора 150 Ом и четыре резистора 3,3 МОм. Мой цифровой мультиметр показывает правильные показания для резисторов 150 Ом, но никак не реагирует, когда я проверяю резисторы 3,3 МОм. Чтобы покрыть мои базы: я подключил красный провод к VΩ, а черный провод подключил к «COM». У меня циферблат установлен на «200» при измерении резисторов 150 Ом и на «2 МОм» при измерении резисторов 3,3 МОм. Я соединял провода вместе перед каждым чтением.

Когда я соприкасаюсь проводами на расстоянии 2M, дисплей меняется с «1» на «. 000″. Но когда я прикасаюсь к выводам резисторов, на дисплее просто отображается «1».

Любая помощь очень ценится!

• резисторы
• мультиметр

\$\конечная группа\$

5

\$\начало группы\$

Предполагая, что у вас нет диапазона 20 МОм, подключите два резистора 3,3 МОм с одинаковой маркировкой параллельно к диапазону 2 МОм, и вы должны прочитать около 1,65 МОм.

«1» с оставшейся частью пустого дисплея означает, что сопротивление слишком велико для этого диапазона. Например, если вы попытаетесь измерить резистор 330\$\Omega\$ в диапазоне 200 Ом, вы увидите то же самое (с другим положением десятичной точки).

Не прикасайтесь к проводам (или не прикасайтесь более чем к одному из соединений на выводах мультиметра), чтобы не повлиять на показания.

\$\конечная группа\$

4

\$\начало группы\$

Индикация диапазона на мультиметре является приблизительным пределом диапазона. Обычно фактический предел считывания на один счет меньше, чем число, указанное на циферблате. Таким образом, на 3½-разрядном измерителе:

• диапазон «200» может составлять до 199,9 Ом
.
• диапазон «2K» может считываться до 1,999 кОм
• диапазон «20K» может считываться до 19,99 кОм
• диапазон «200K» может считываться до 199,9 кОм
• диапазон «2M» может считываться до 1,999МОм

Точно так же, если бы они были на вашем мультиметре:

• диапазон «20 м» будет показывать до 19,99 МОм
• диапазон «200 м» будет считываться до 199,9 МОм

«1» сама по себе без других активных цифр обычно указывает на превышение диапазона. Если вы хотите провести реальное измерение, вам нужно перейти к более высокому диапазону. К сожалению, в какой-то момент у вас закончились диапазоны для перехода.

Многие дешевые мультиметры имеют максимальный диапазон «2M», хотя несложно найти дешевые мультиметры с диапазонами «20M» и даже «200M», если поискать их.
