Что такое импульсный трансформатор и как он работает

Импульсный трансформатор — это специальный вид трансформатора, предназначенный для передачи коротких электрических импульсов с минимальными искажениями. В отличие от обычных трансформаторов, работающих на переменном токе частотой 50-60 Гц, импульсные трансформаторы способны эффективно передавать сигналы длительностью от долей микросекунды до нескольких миллисекунд.

Принцип работы импульсного трансформатора основан на явлении электромагнитной индукции:

• На первичную обмотку подается короткий импульс тока
• Это создает быстро изменяющееся магнитное поле в сердечнике
• Во вторичной обмотке индуцируется импульс напряжения
• Форма и длительность выходного импульса повторяют входной сигнал с минимальными искажениями

Ключевая особенность — способность передавать импульсы без существенного изменения их формы и длительности. Это достигается за счет специальной конструкции и применения материалов с оптимальными магнитными свойствами.

Конструктивные особенности импульсных трансформаторов

Конструкция импульсного трансформатора имеет ряд отличий от обычных силовых трансформаторов:

• Сердечник изготавливается из специальных магнитных материалов (феррит, пермаллой) с малыми потерями на высоких частотах
• Обмотки имеют минимальное количество витков для снижения паразитных емкостей и индуктивностей
• Применяется специальная изоляция, выдерживающая высокие импульсные напряжения
• Часто используется тороидальная или Ш-образная форма сердечника

Такая конструкция позволяет минимизировать искажения передаваемых импульсов и обеспечить высокую скорость нарастания фронтов сигнала.

Основные характеристики импульсных трансформаторов

Ключевыми параметрами, определяющими свойства импульсного трансформатора, являются:

• Диапазон передаваемых длительностей импульсов
• Максимальная амплитуда импульсов
• Время нарастания фронта импульса
• Искажения формы импульса
• Коэффициент трансформации
• Индуктивность рассеяния обмоток
• Межобмоточная емкость

Чем меньше индуктивность рассеяния и межобмоточная емкость, тем лучше трансформатор передает короткие импульсы без искажений. Типичные значения этих параметров составляют единицы наногенри и пикофарад соответственно.

Области применения импульсных трансформаторов

Благодаря своим уникальным свойствам, импульсные трансформаторы нашли широкое применение в различных областях электроники и электротехники:

• Импульсные источники питания
• Радиолокационные системы
• Лазерная техника
• Системы зажигания двигателей
• Модуляторы передатчиков
• Устройства управления силовыми ключами
• Формирователи мощных импульсов

В импульсных блоках питания они позволяют эффективно преобразовывать напряжение на высоких частотах. В радиолокации обеспечивают формирование коротких зондирующих импульсов. В лазерной технике применяются для накачки активных сред.

Преимущества импульсных трансформаторов

По сравнению с обычными силовыми трансформаторами, импульсные трансформаторы обладают рядом важных преимуществ:

• Способность передавать очень короткие импульсы (от наносекунд)
• Минимальные искажения формы импульса
• Высокий КПД на высоких частотах
• Малые габариты и вес при той же мощности
• Возможность работы в широком диапазоне частот

Эти преимущества делают импульсные трансформаторы незаменимыми во многих современных электронных устройствах, особенно там, где требуется преобразование импульсных сигналов.

Особенности расчета импульсных трансформаторов

Расчет импульсного трансформатора имеет ряд особенностей по сравнению с обычными трансформаторами:

• Учитывается насыщение сердечника при передаче коротких импульсов
• Рассчитывается допустимое снижение индукции за время импульса
• Определяется оптимальное количество витков для минимизации паразитных параметров
• Выбирается сердечник с минимальными потерями на заданной частоте

Важно обеспечить согласование входного и выходного сопротивлений для минимизации отражений сигнала. Часто применяются специальные методы намотки для снижения паразитных емкостей между витками и слоями обмоток.

Тенденции развития импульсных трансформаторов

Основные направления совершенствования импульсных трансформаторов включают:

• Разработку новых магнитных материалов с улучшенными свойствами
• Оптимизацию конструкции для работы на сверхвысоких частотах
• Применение новых методов изоляции обмоток
• Интеграцию с полупроводниковыми устройствами
• Использование сверхпроводящих материалов для обмоток

Это позволяет создавать трансформаторы для передачи все более коротких импульсов с минимальными искажениями, что востребовано в современной высокочастотной электронике.

принцип действия прибора, показатели, влияющие на работу

Современные электронные и электрические приборы имеют достаточно сложное устройство. Их эффективную и бесперебойную работу обеспечивает большое количество составляющих. Одной из них является импульсный трансформатор, принцип работы которого основывается на активном преобразовании электрического тока.

Основная функция

Устройства, работа которых зависит от электрического тока, часто оснащаются импульсными трансформаторами (ИТ). Делается это для того, чтобы обеспечить защиту от короткого замыкания, слишком высокого напряжения, исходящего от сети, и перегревания корпуса электроприборов. Импульсный трансформатор, установленный внутрь блока питания, преобразует напряжение таким образом, что импульс, получаемый на выходе, имеет минимум искажения. Степень преобразования выходного импульса зависит от технических характеристик ИТ.

Использование подобного трансформирующего устройства даёт возможность существенно уменьшить вес, размер и цену приборов, в которых он устанавливается.

Он присутствует как в технике, используемой в быту (цветных телевизорах, компьютерных мониторах), так и в специальном оборудовании, в основе которого заложено действие импульса (газовых лазерах, магнетронах, триодных генераторах, дифференцирующих трансформаторах).

Требования к производству

Процесс создания импульсного трансформатора проходит с чётким соблюдением определённых требований. Требования, которым должен соответствовать ИТ, делятся на:Технико-экономические. К ним относится вес, габариты, стоимость. Также важно, чтобы для изготовления прибора применялись доступные исходные материалы и производственные технологии. Эта категория требований является весьма условной, так как включённые в неё параметры могут легко изменяться в зависимости от разных факторов. К примеру, в качестве исходных материалов могут выступать проводники, диэлектрики разного типа, которые в дальнейшем могут по-разному повлиять на вес, размер или стоимость готового трансформатора.

• Эксплуатационные. Определяют степень надёжности исходного сырья, его термостойкость, устойчивость к климатическим факторам и механическим повреждениям. Важным эксплуатационным требованием является обязательная проверка трансформатора на возможность работать в аварийном режиме.

Основные показатели работы ИТ, такие как напряжение, мощность и форма импульса, контролируются функциональными требованиями. Именно от того, насколько точно они будут соблюдены, зависит, как долго и с какой эффективностью импульсный трансформатор будет выполнять свою функцию.

В ходе изготовления сердечника может быть использован разный материал. Наиболее часто в качестве исходного сырья выступает:

• Электротехническая сталь.
• Феррит.
• Пермаллой.

Самым лучшим сырьём для производства трансформаторных сердечников считается альсифер. Он является достаточно редким материалом, поэтому альсиферовые сердечники встречаются довольно редко.

Механизм действия и виды устройств

Работа импульсного трансформатора обеспечивается за счёт пары катушек, соединённых магнитоводом и имеющих обмотку различной конфигурации. Количество витков на обмотке определяет мощность электрической энергии, получаемой на выходе.

Первичный контур обмотки принимает на себя однополярные импульсные сигналы. На ней же определяются импульсы с коротким временным интервалом, имеющие прямоугольную форму. Затем эти же импульсы находят отражение на вторичной обмотке. Принцип отражения является основным в работе всех ИТ.

Трансформаторы могут иметь различное устройство. Одна из отличительных особенностей конструкции — типы обмотки. В зависимости от неё выделяют следующие разновидности прибора:

• тороидальный,
• стержневой,
• броневой,
• бронестержневой.

Внутри этих трансформаторов может быть использована разная обмотка.

Катушки могут иметь форму:

• Спирали. В качестве основного материала используется фольга. Спиральные катушки характеризуются минимальной индуктивностью рассеивания, чаще всего устанавливаются в автотрансформаторы.
• Цилиндра. Такая катушка отличается простотой формы и низким показателем индуктивности.
• Конуса. Такая форма получается из-за разной толщины контуров, возрастающей от начала к концу.

Виды и формы обмоток оказывают непосредственное влияние на технические и эксплуатационные параметры ИТ, такие как напряжение, габаритная мощность, размеры и вес.

На каждом трансформаторе присутствует специальная маркировка, содержащая сведения о его разновидности и типе установленной катушки.

Расчёт показателей

Импульсный трансформатор не только выпускается на производстве, но и создаётся самостоятельно. Чтобы изготовленное своими руками устройство выполняло свои функции без ошибок и сбоев,

потребуется предварительно рассчитать:

• площадь сердечника (в его поперечном сечении),
• минимальное число витков обмотки,
• диаметр сечения проводов для контуров,

Определив значение основных параметров, не составит труда узнать габаритную мощность ИТ. Верные расчёты помогут создать импульсный трансформатор, который при относительно небольшом весе будет обладать высоким коэффициентом полезного действия, расширенным диапазоном напряжения. При этом затраты на самостоятельное изготовление устройства будут очень небольшими.

Импульсный трансформатор

Одним из основных элементов импульсных источников питания является импульсный трансформатор. Особенность работы данного вида трансформатора заключается в том, что на вход подается периодическая последовательность импульсов одной полярности, содержащие постоянную составляющую тока.

В следствии чего, происходит непрерывное подмагничивание сердечника. Рассмотрим более детально работу импульсного трансформатора. Схема включения трансформатора изображена на рисунке 1 (а).

На рисунке 1 (б) приведены временные зависимости тока, напряжения и индукции во вторичной обмотке от напряжения на первичной обмотке:

Рисунок 1. Схема включения (а) и временные диаграммы (б) импульсного трансформатора.

Так как напряжение на входе имеет прямоугольную форму е(t) и период следования импульсов больше чем их длительность, то при положительном напряжении (интервал t_u )  индукция магнитного поля возрастает.

А когда напряжение на входе отсутствует (интервал (T−t_u)), индукция спадает по экспоненциальному закону. Скорость уменьшения и увеличения индукции сердечника трансформатора характеризуется постоянной времени, которая рассчитывается по формуле:

Индукция изменяется от максимального значения B_m до значения остаточной индукции B_r.

Данный процесс проиллюстрирован на рисунке 2. Рабочая точка на петле гистерезиса перемещается по частному циклу перемагничивания, что ведет к возрастанию минимально необходимых габаритов сердечника.

Рисунок 2. Перемещение рабочей точки в сердечнике импульсного трансформатора.

Следует обратить внимание, что напряжение на вторичной обмотке трансформатора U₂ содержит отрицательный выброс в следствии накопленной сердечником энергии, что обеспечивается током намагничивания i_μ.

Это линейный ток, который добавляется к импульсному току нагрузки. В результате чего импульсы входного тока (первичной обмотки) имеют форму трапеции.

Напряжение во вторичной обмотке рассчитывается по формуле:

где ψ – потокосцепление, s – сечение магнитопровода.

Так как производная от изменения постоянного тока в первичной обмотке при выбранных условиях имеет постоянное значение, то индукция сердечника импульсного трансформатора возрастает по линейному закону.

Это позволяет нам заменить производную разностью начальных и конечных значений временного интервала. Тогда предыдущая формула будет иметь следующий вид:

где Δt = t_u — длительность входного импульса напряжения

Немного видоизменим формулу, заменив Δt длительностью импульса t_u и умножим обе части формулы на эту величину:

Данное выражение описывает площадь импульса напряжения, передаваемого во вторичную обмотку, что является основной характеристикой импульсного трансформатора. Она зависит напрямую от перепада индукции, чем больше ΔB, тем больше площадь и соответственно тем лучше.

Величина ΔB определяется индуктивностью первичной обмотки, которая зависит от площади сечения сердечника, его магнитной проницаемости и количества витков провода:

Значительно влияет на индуктивность трансформатора магнитная проницаемость. Исходя из чего, при проектировании трансформатора выбирают магнитный материал с линейным участком кривой намагничивания, а также с наибольшим значением μ_а.

Выбранный магнитный материал должен обладать минимальным значением остаточной индукции В_r. В случае, если магнитный материал и тип обмотки не подходят, форма импульса значительно искажается, что негативно отражается на характеристиках трансформатора и приводит к появлению шумов в аппаратуре.

Из магнитных материалов для изготовления импульсных трансформаторов используются тонкие ленты трансформаторных сталей или пермаллой с малым коэффициентом прямоугольности:

В высокочастотных импульсных трансформаторах применяются ферритовые сердечники, так как они имеют малые динамические потери.

<< Предыдущая  Следующая >>

что это такое и где его применяют

Импульсным трансформатором называется важная деталь, широко применяемая практически во всех радиоэлектронных приборах. Это телевизоры, мониторы компьютеров, все цифровые и аналоговые устройства. Трансформатор обеспечивает передачу импульсных сигналов. Вывод по сравнению с поданной на входе формой получается с минимальным искажением. В основном работают с прямоугольными импульсами.
В статье разобраны главные принципы работы импульсных трансформаторов, приведены характеристики и различия в их устройстве. В качестве бонуса в конце статье читатель найдет видео c наглядным разбором устройства и книгу Вдовина С. С. «Проектирование импульсных трансформаторов». Интересующие подробности можно уточнить в комментариях, эксперты ответят на любые ваши вопросы.

Общие конструктивные схемы и классификация

Импульсные трансформаторы отличаются многообразием конструктивного исполнения. Это обусловлено их применением в широком диапазоне энергий, мощностей, напряжений, длительностей импульсов, различиями в назначении и условиях эксплуатации.
Тем не менее, несмотря на это многообразие, все конструктивные схемы ИТ можно свести к четырем основным: стержневой, броневой, бронестержневой и тороидальный. Таким образом, по конструктивным признакам ИТ можно классифицировать следующим образом:

• стержневые;
• броневые;
• бронестержневые;
• тороидальные.

Форма поперечного сечения МС у них может быть прямоугольной или круговой. Характерная конструктивная особенность ИТ – относительно малое число витков в его обмотках. По этой причине объем проводниковых материалов обмоток ИТ намного меньше объема МС и в качестве обобщающего технико-экономического показателя конструкции ИТ естественно принимать объем его МС.

Классификация импульсных трансформаторов по виду сердечника и катушек.

Если принять такой показатель качества, то так как не все конструкции в этом отношении равноценны, ведь в каждой из них эффективно используется только та часть объема МС, которая заключена внутри обмоток, внешние части МС, т. е. ярма, служат только для проведения рабочего магнитного потока ИТ, а поперечное сечение постоянно по длине, то эффективность использования МС можно охарактеризовать коэффициентом использования длины λ = h/l, где под высотой обмотки h понимается суммарная высота катушек.

Максимальные значения этого коэффициента составляют: для тороидальной МС – 0.95; для стержневой – 0.6; для броневой и бронестержневой – 0.3. Таким образом, наиболее экономичны ИТ тороидального типа, относительно экономичны – стержневого и менее всего экономичны – броневого и бронестержневого.

Если учесть, что конструктивно и технологически стержневые, броневые и бронестержневые ИТ примерно равноценны, то следует вывод о целесообразности применения тороидальных и стержневых МС в ИТ, особенно мощных, отличающихся большим объемом МС.

Коэффициент использования длины МС можно повысить, увеличив высоту стержня или диаметр МС. Однако такие вытянутые в высоту или увеличенного диаметра конструкции имеют большие габариты, менее прочны, нетехнологичны, для них характерен повышенный расход проводниковых материалов, потери мощности в обмотках, искажения трансформированных импульсов и другие недостатки.

Тем, кому будет интересно почитать, материал в тему: малоизвестные факты о двигателях постоянного тока.

Однако наиболее важно то, что высшие функциональные показатели достигаются в конструкциях ИТ с максимальной большой площадью сечения и минимальной длиной МС. В связи с этим коэффициент использования длины МС является показателем относительным и характеризует только степень конструктивного совершенства ИТ.

Схема подключения импульсных трансформаторов.

Облегчает классификацию следующее соображение. Характерным признаком класса напряжения является тип и конструкция главной изоляции ИТ, в сильной степени определяющая собой и конструкцию ИТ в целом.

Так, в ИТ на напряжение до 20 кВ удается применять сухую изоляцию из слоистых диэлектриков, в некоторых случаях – воздушную при нормальном давлении.

Поэтому, несмотря на определенную условность, целесообразно ввести такую классификацию по классу напряжения, чтобы значения напряжения отражало и конструктивные особенности изоляции, т. е. в следующем виде:

• ИТ класса напряжения до 20 кВ;
• ИТ класса напряжения до 100 кВ;
• ИТ класса напряжения свыше 100 кВ.

В интервале напряжений 20-100 кВ обычно применяют бумажно-масляную или бумажно-пленочно-масляную изоляцию. При напряжении более 100 кВ лучшие результаты дает применение чисто масляной изоляции.

Процессы трансформации импульсов

Одним из основных элементов импульсных источников питания является импульсный трансформатор. Особенность работы данного вида трансформатора заключается в том, что на вход подается периодическая последовательность импульсов одной полярности, содержащие постоянную составляющую тока.

Принцип действия импульсного преобразователя напряжения полностью идентичен работе любого другого трансформатора, то есть к обмотке первичной катушки индуктивности подается входное напряжение Uвх, которое в полном соответствии с законом электромагнитной индукции преобразовывается на обмотке вторичной катушки в напряжение выхода Uвых с измененными параметрами.

Коэффициент трансформации напряжения определяется соотношением витков намотки импульсного трансформатора для каждой катушки. Однако в отличие от обычных трансформаторов, работающих с синусоидальными гармониками стандартной частоты 50 Гц, на вход ИТ подаются импульсы длительность несколько десятков мкс, что соответствует частотам в пределах десятков кГц.

Простая схема электронного трансформатора.

Обычно это электромагнитные сигналы после выпрямления переменного сетевого тока по полумостовым, мостовым или другим схемам, используемым в электронных преобразователях напряжения.





Особенности конструкции

Сердечники импульсных преобразователей имеют тороидальную или Ш-образную форму. При выполнении намотки импульсного трансформатора своими руками мастера предпочитают кольцевую (тороидальную) конфигурацию магнитопровода, поскольку для него не нужно специально готовить каркас и приспособление под намотку. Для изготовления сердечников используются материалы с повышенной магнитной проницаемостью типа:

• ферритов;
• трансформаторной кремнистой стали;
• пермаллоя.

Ферритовые кольцевые сердечники широко распространены, дешевы и доступны. Обозначение изделия выполняется по типу К Dxdxh, где К – сокращение от слова «кольцо», D, d и h – соответственно, размеры внешнего и внутреннего диаметров кольца, высоты кольца. Размеры обозначают в мм, например, К 28×16х9.
На ферритовом основании наматываются первичная и вторичная обмотки.

Интересный материал в тему: Что нужно знать о трансформаторах тока.

Ключевой особенностью конструкции является намотка первичной обмотки против часовой стрелки, вторичной – только по часовой. При изменении направления намоток мощность устройства значительно уменьшается. Обмотки наматываются с обеих сторон кольца, на внутренней стороне – с малым числом витков, на внешней – с большим количеством витков.

Для снижения индуктивности рассеивания считают необходимым наматывать двуслойно одну обмотку, а между ее слоями помещать другую обмотку. Иногда обмотки мотают двумя проводами одновременно, тогда провода витков одной обмотки располагаются между проводами витков другой.

Как проверить устройство

После сборки ИТ, его проверяют. Методик, как проверить собранный собственноручно или приобретенный импульсный трансформатор, предостаточно. Для проверки собирают схемы с использованием частотных генераторов, осциллографов, мультиметров и других приборов, которые не только подтверждают работоспособность ИТ.

Они выполняют его тестирование в различных частотных диапазонах. В импульсном трансформаторе не допускается разомкнутое состояние вторичной обмотки, такой режим относится к категории небезопасных режимов.

Как проверить импульсный трансформатор.

Также должны иметь минимальную индуктивность рассеивания, динамическую емкость и сопротивление; быть достаточно прочными механически.

Он должен обладать виброустойчивостью и выдерживать воздействие значительных электродинамических сил, возникающих как в нормальном режиме работы, так и, особенно, при коротких замыканиях цепи нагрузки.

Требования высокой электрической прочности и минимальной индуктивности рассеяния взаимно противоречивы.  Так как для увеличения электрической прочности необходимо увеличивать толщину и изоляции, в то время как для уменьшения индуктивности рассеяния требуется уменьшать толщину.

Изоляция проводов и обмоток

Обмотки ИТ должны удовлетворять следующим основным требованиям: быть достаточно электрически прочными, изоляция обмоток должна выдерживать без повреждений длительное воздействие номинальных рабочих напряжений и кратковременное воздействие повышенных напряжений в возможных аварийных ситуациях.

Уменьшение емкости обмоток, в свою очередь, находится в противоречии с требованием минимальной индуктивности рассеяния. Однако в большинстве случаев уменьшение индуктивности рассеяния является более важной задачей, чем уменьшения емкости.

По этим причинам размеры изоляционных промежутков обычно доводят до возможного минимума, определяемого необходимой электрической прочностью обмоток. Уменьшить емкость стремятся применением изоляционных материалов с возможно меньшей диэлектрической проницаемостью, а также за счет конструктивных факторов.

Итак, главные требования к изоляционным материалам состоят в малой диэлектрической проницаемости и пригодности для режимов с высокой напряженностью электрического поля. При больших токах и длительности импульса применяют провода более экономичного прямоугольного сечения или тонкие и широкие медные шины из фольги, иногда из нескольких слоев, проложенных изоляцией.

Лучшие материалы для устройства

Практика конструирования ИТ показала, что лучшими изоляционными материалами, наиболее полно удовлетворяющим перечисленным требованиям, являются трансформаторное масло, кабельная и трансформаторная бумага, пропитанная трансформаторным маслом, электрокартон, пленки из фторопласта, чередующиеся со слоями бумаги, органическое стекло.

В качестве несущих элементов конструкции – бумажно-бакелитовые трубки и цилиндры, сборные каркасы из органического стекла. Фторопластмассовые пленки следует применять лишь в таких ИТ, у которых температура обмоток может превышать 95ºС.

Недостаток пленок в том, что по ним в продольном направлении легко развивается поверхностный разряд. Органическое стекло широко применяется в ИТ вследствие высоких изоляционных свойств и возможности механической обработки.

При напряжениях 100 кВ целесообразна изоляция в виде чистого трансформаторного масла. В отличие от слоистой чисто масляная изоляция в высокой степени однородна по свойствам. Это позволяет в конструкциях с ослабленным краевым эффектом практически полностью использовать высокие электроизоляционные свойства трансформаторного масла.

Масляная изоляция имеет и другие важные достоинства. Трансформаторное масло обладает хорошей текучестью и может свободно конвектировать в пространстве между обмотками и МС. Следствием этого, а также высокой теплоемкости масла является хороший отвод теплоты от обмоток и МС.

Диэлектрическая проницаемость трансформаторного масла примерно в два раза меньше, чем у изоляционной бумаги и электрокартона. Это позволяет во столько же раз уменьшить емкость обмоток ИТ. Важным эксплутационным достоинством масляной изоляции является также ее восстанавливаемость после кратковременных аварийных состояний (единичный пробой или искрение).

Легко осуществима также и замена масла при регламентных работах. Таким образом, при большой мощности и напряжении масляная изоляция является наиболее целесообразным типом изоляции в ИТ. Однако ее применение возможно только в специально разработанных конструкциях, в которых, обеспечена свободная циркуляция масла и отсутствуют пути для распространения поверхностного разряда.

Интересный материал для ознакомления: что такое трехфазный двигатель и как он работает.

Конструкция обмотки

Обмотки ИТ отличаются относительно небольшим числом витков. Однако напряжения на обмотках обычно измеряются десятками и сотнями киловольт, вследствие чего напряжение, приходящиеся на один виток обмотки (витковое напряжение), может составлять единицы, а в мощных ИТ – даже десятки киловольт.

Поэтому при конструировании обмоток ИТ приходится уделять особое внимание межвитковой изоляции обмоток. Для обеспечения требуемой электрической прочности межвитковой изоляции в обмотках ИТ используют провода с усиленной изоляцией, в основном марок ПЭВ-2, ПБ, ПБУ. Провода круглого сечения ПЭВ-2 обычно применяют в ИТ малой и средней мощности, а также во вторичных обмотках мощных высоковольтных ИТ.

Провода прямоугольного сечения ПБ, ПБУ, способны выдерживать межобмоточное напряжение 10 кВ, применяют в первичных обмотках ИТ средней мощности и в обеих обмотках весьма мощных ИТ.
В целом, рассматривая обмотки мощных высоковольтных ИТ, необходимо отметить следующее. Принципиальная необходимость малоискаженной трансформации весьма коротких импульсов вынуждает конструировать ИТ с очень малой индуктивностью рассеяния и емкостью обмоток.

Следовательно, с минимальным размером обмоток, в частности с минимальными размерами изоляционных промежутков. Для лучшего понимания предмета рекомендуем посмотреть видеоролик о том, как разобрать импульсный трансформатор.

Как намотать тороидальный трансформатор

При помощи наждачной бумаги стачиваем острые грани. Чтобы предотвратить пробой между первичной обмоткой и сердечником, на кольцо следует намотать изоляционную прокладку. Иногда, при изготовлении самодельных импульсных трансформаторов, радиолюбители используют фторопластовую ленту – ФУМ, которая применяется в сантехнике.

Работать этой лентой удобно, но фторопласты обладают холодной текучестью, а давление провода в области острых краёв кольца может быть значительным. Во всяком случае, если Вы собираетесь использовать ленту ФУМ, то проложите по краю кольца полоску электрокартона или обычной бумаги.

При намотке прокладки на кольца небольших размеров очень удобно использовать монтажный крючок. Монтажный крючок можно изготовить из куска стальной проволоки или велосипедной спицы.

Аккуратно наматываем изолирующую ленту на кольцо так, чтобы каждый очередной виток перехлёстывал предыдущий с наружной стороны кольца. Изоляция снаружи кольца становится двухслойной, а внутри – четырёх-пятислойной.

Для намотки первичной обмотки нам понадобится челнок. Его можно легко изготовить из двух отрезков толстой медной проволоки. Если для какой-либо обмотки используется провод диаметром менее 0,5мм, то выводы лучше изготовить из многожильного провода. Припаиваем к началу первичной обмотки отрезок многожильного изолированного провода.

Изолируем место пайки небольшим отрезком электрокартона или обыкновенной бумаги толщиной 0,05-0,1 мм. Наматываем начало обмотки так, чтобы надёжно закрепить место соединения. Те же самые операции проделываем и с выводом конца обмотки, только на этот раз закрепляем место соединения х/б нитками. Чтобы натяжение нити не ослабло во время завязывания узла, крепим концы нити каплей расплавленной канифоли.

Если для обмотки используется провод толще 0,5мм, то выводы можно сделать этим же проводом. На концы нужно надеть отрезки полихлорвиниловой или другой трубки (кембрика). Поверх первичной обмотки наматываем два слоя лакоткани или другой изолирующей ленты.

Это межобмоточная прокладка необходима для надёжной изоляции вторичных цепей блока питания от осветительной сети. Если используется провод диаметром более 1-го миллиметра, то неплохо в качестве прокладки использовать киперную ленту.

Если под рукой не оказалось провода достаточного сечения, то можно намотать обмотку несколькими проводами, соединёнными параллельно. На картинке вторичная обмотка, намотанная в четыре провода.

Заключение

Надеемся, теперь вам полностью понятен принцип работы трехфазных асинхронных двигателей. Для лучшего понимания вопроса предлагаем скачать книгу Вдовина С. С. “Проектирование-импульсных-трансформаторов”.

Вся самая новая информация по этой теме, а также по теме металлоискателей, размещена также в нашей группе в социальной сети «Вконтакте». Чтобы подписаться на групу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В нашей группе можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков.

В завершение объемной статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.expertelektrik.ru

www.stoom.ru

www.topref.ru

www.sdelaitak24.ru

Предыдущая

ТрансформаторыЧто нужно знать о трансформаторах тока

Следующая

ТрансформаторыКак устроен силовой трансформатор и где его применяют?

Как устроен блок питания, часть 4. Силовой трансформатор блока питания. Устройство импульсного блока питания

Как я уже сказал, речь сегодня пойдет о силовом трансформаторе, а также об узле, именуемом Снаббер.
И если трансформатор наверное знает большинство, то снаббер в основном те, кто занимается блоками питания более плотно.
Весь узел на фото выделен красным, а снаббер я обвел зеленым.

Также его можно увидеть в народном блоке питания. На фото я вычеркнул диод, не имеющий отношения к снабберу.

И в моем самодельном блоке питания. Здесь его схема отличается и об этом я расскажу немного позже.

Схема типового обратноходового блока питания думаю знакома многим, подобные схемы часто встречаются в моих обзорах.

Выделим из нее ту часть, о которой я и буду рассказывать.
В нее входит снаббер, трансформатор, входной конденсатор и высоковольтный транзистор.

Отсечем ту часть, которая не имеет отношения к теме разговора, останется совсем мало деталей, думаю что так будет проще для понимания процессов.

Что же происходит в импульсном блоке питания во время работы.
Сначала открывается силовой ключ, через цепь выделенную красным, течет ток, энергия в это время запасается в магнитопроводе трансформатора.

После закрытия ключа полярность на обмотках трансформатора меняется на противоположную и ток начинает течь в нагрузку.

Но так как трансформатор и выходные цепи неидеальны, то на первичной обмотке возникает выброс напряжения, который начинает течь через снаббер.
Если вы посмотрите внимательно, то увидите, что начала обмоток помеченные точками, одинаково сориентированы по отношению к диодам D1 и D2, потому во время открытого состояния силового ключа эти цепи не работают.
Функция снаббера поглотить паразитный выброс, который возникает в первичной обмотке и тем самым защитить высоковольтный транзистор. У некоторых совсем дешевых блоках питания снаббера нет вообще, и это весьма вредно, так как снижает надежность.

В типовом блоке питания данный участок схемы выглядит так. Номиналы подбираются в зависимости от индуктивности обмотки трансформатора, частоты работы и мощности блока питания. Я не буду рассказывать о методике расчета, это довольно долго, но скажу лишь что здесь не работает принцип — чем больше, тем лучше, цепь должна быть оптимальная для определенных условий.

Некоторые наверное увидели диод в схеме снаббера и подумали — что-то знакомое.
Да, так и есть, ближайший аналог, это цепь защиты транзистора, который коммутирует питание обмотки реле. В данном случае он выполняет похожую функцию, не допускает выброса напряжения на транзисторе при выключении. Кстати если диод в этой схеме заменить стабилитроном, то работать должно лучше.

Так как вариант с диодом неприменим в варианте с трансформатором, то последовательно с ним ставят либо резистор с конденсатором, либо супрессор, как на этой схеме.

Еще одно новое слово — супрессор. Не пугайтесь, супрессор это по сути просто стабилитрон, но если у стабилитрона функция обеспечить стабильное напряжение, то у супрессора акцент сделан на импульсный ток и рассеиваемую мощность, стабильность напряжения в данном случае не так важна.
Выглядит он как обычный диод, при этом бывает двунаправленным, но тогда катод не маркируется. Наиолее распространенные супрессоры серий P6KE и 1.5KE. Первый имеет импульсную мощность 600 Ватт, второй 1500 Ватт. Существуют и более мощные, но нас они не интересуют.

Я немного переверну схему так, чтобы было более понятно как работает эта схема. В подобных схемах чаще применяют супрессоры на напряжение в 200 Вольт, например P6KE200A.
Благодаря этому напряжение на обмотке трансформатора не может быть больше чем 200 Вольт. Напряжение на входном конденсаторе около 310 Вольт.
Получается что на транзисторе напряжение около 510 Вольт. На самом деле напряжение будет немного выше, так как детали неидеальны, а кроме того в сети может быть и более высокое напряжение.

В даташитах к микросхемам серии ТОР часто была показана именно такая схема включения супрессора.
Такая схема имеет более жесткую характеристику ограничения, так как до 200 Вольт не ограничивает совсем, а потом старается обрезать все что выше 200 Вольт. Схема с конденсатором имеет немного другую характеристику ограничения, но на самом деле это не критично.

Для уменьшения мощности, рассеиваемой на супрессоре, параллельно ему можно подключить конденсатор.

Или вообще сделать гибрид из двух схем, где есть все элементы обоих вариантов, такое часто применяется в мощных обратноходовых блоках питания.

Иногда применяется альтернативный вариант защиты транзистора, супрессор включенный параллельно ему. Такой вариант применяется довольно редко, чаще в блоках питания имеющих низкое входное напряжение.

Например такое включение супрессора можно увидеть в РоЕ блоке питания, входное напряжение здесь не 310 Вольт постоянного тока, а всего до 70 Вольт.

Теперь можно перейти к трансформатору.
Трансформатор состоит из магнитопровода и каркаса, иногда конструкция дополняется специальным скобами, которые фиксируют магнитопровод на каркасе.

Чаще всего для них используются Ш-образные магнитопроводы. Если блок питания обратноходовый, каким является подавляющее большинство недорогих маломощных блоков питания, то между половинками магнитопровода должен быть зазор. Зазор делается либо между половинками, либо используется специальный магнитопровод, где центральный керн уже имеет зазор, а этом случае ширина зазора должна быть в два раза больше.

Обычно в качестве материала магнитопровода используется феррит, у фирменных магнитопроводов может быть нанесена маркировка и по даташиту можно узнать его характеристики, у более дешевых магнитопроводом чаще маркировки нет.

Вначале мотаются обмотки трансформатора, а затем на этот магнитопровод устанавливается каркас.

Процесс намотки мелких трансформаторов довольно прост.
Сначала мотаем первичную обмотку.

Затем вторичную, иногда в два и более проводов.

Если есть третья обмотка, чаще всего это обмотка питания ШИМ контроллера, то мотаем и ее.

В целях безопасности изолируем всю конструкцию.

После этого берем подобранный магнитопровод, в данном случае здесь у одной половинки средний керн укорочен.

Собираем всю конструкцию вместе. Магнитопровод чаще всего склеивается, но я обычно дополнительно фиксирую скотчем.

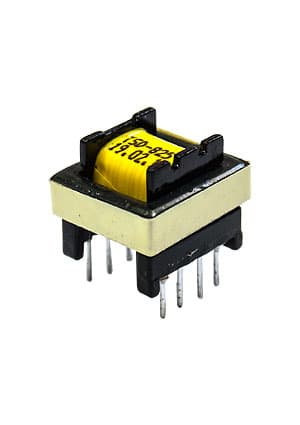

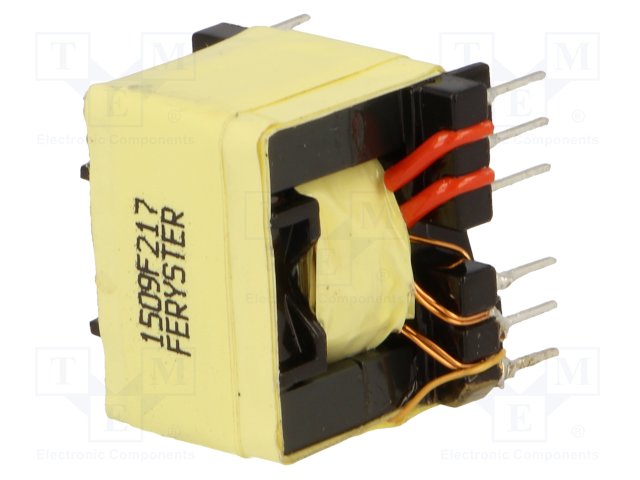

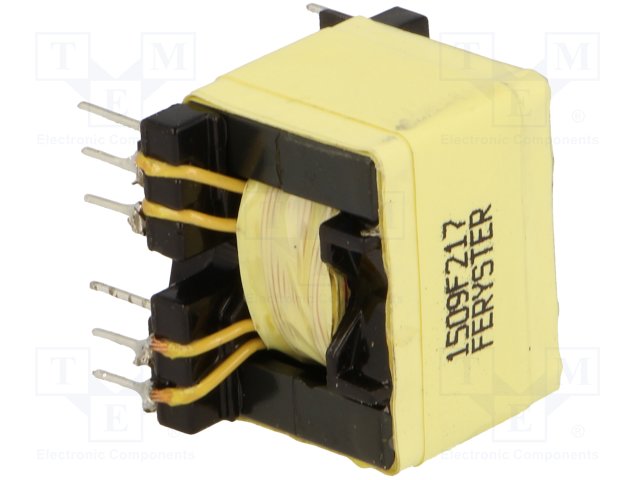

В итоге получаем небольшой аккуратный трансформатор. На фото трансформатор мощностью около 25-30 Ватт.

Этот трансформатор уже имеет мощность до 80-100 Ватт. Мотаются они подобным образом, но с некоторыми отличиями.

У трансформаторов рассчитанных на низкое выходное напряжение и большой ток выходная обмотка может мотаться либо литцендратом, либо шиной.

Величина выбора с первичной обмотке напрямую зависит от правильности намотки трансформатора и если для маломощных трансформаторов это не очень критично, то неправильная намотка мощного трансформатора может привести к печальным последствиям.
Обычно наматывают обмотки в три слоя (если используется три обмотки), первичная, вторичная и вспомогательная.

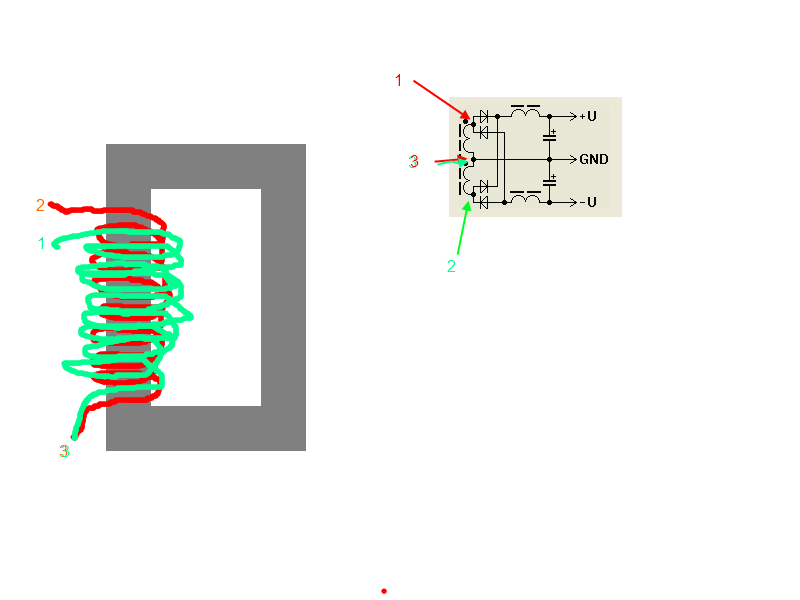

Но связь между обмотками можно сильно улучшить если вторичную обмотку разместить между двумя половинами первичной.

Кроме того рекомендуется мотать провод не внавал, а виток к витку, равномерно заполняя всю площадь каркаса. Обмотки рассчитанные на большой ток мотать лучше несколькими тонкими проводами, а не одним толстым.

Проблемы, которые могут возникнуть в этом узле:
1. Межвитковое КЗ в случае выхода из строя высоковольтного транзистора.
2. Перегрев трансформатора, последующее резкое уменьшение его индуктивности и выход из строя транзистора инвертора
3. Пробой диода снаббера, крайне редко.
4. Частичный пробой супрессора, например супрессор на 200 Вольт превращается в супрессор на 100 Вольт, ничего не выгорает, но БП не работает.

Как работает импульсный источник питания

Во многих электрических приборах уже давно применяется принцип реализации вторичной мощности за счет использования дополнительных устройств, на которые возложены функции обеспечения электроэнергией схем, нуждающихся в питании от отдельных типов напряжений, частоты, тока…

Для этого создаются дополнительные элементы: блоки питания, преобразующие напряжение одного вида в другой. Они могут быть:

встроены внутрь корпуса потребителя, как на многих микропроцессорных приборах;

или изготовлены отдельными модулями с соединительными проводами по образцу обычного зарядного устройства у мобильного телефона.

В современной электротехнике успешно уживаются два принципа преобразования энергии для электрических потребителей, основанные на:

1. использовании аналоговых трансформаторных устройств для передачи мощности во вторичную схему;

2. импульсных блоках питания.

Они имеют принципиальные отличия в своей конструкции, работают по разным технологиям.

Трансформаторные блоки питания

Первоначально создавались только такие конструкции. Они изменяют структуру напряжения за счет работы силового трансформатора, питающегося от бытовой сети 220 вольт, в котором происходит понижение амплитуды синусоидальной гармоники, направляемой далее на выпрямительное устройство, состоящее из силовых диодов, включенных, как правило, по схеме моста.

После этого пульсирующее напряжение сглаживается параллельно подключенной емкостью, подобранной по величине допустимой мощности, и стабилизируется полупроводниковой схемой с силовыми транзисторами.

За счет изменения положения подстроечных резисторов в схеме стабилизации удается регулировать величину напряжения на выходных клеммах.

Импульсные блоки питания (ИБП)

Подобные конструктивные разработки массово появились несколько десятилетий назад и стали пользоваться все большей популярностью в электротехнических приборах благодаря:

доступностью комплектования распространенной элементной базой;

надежностью в исполнении;

возможностями расширения рабочего диапазона выходных напряжений.

Практически все источники импульсного питания незначительно отличаются по конструкции и работают по одной, типичной для других устройств схеме.

В состав основных деталей источников питания входят:

сетевой выпрямитель, собранный из: входных дросселей, электромеханического фильтра, обеспечивающего отстройку от помех и развязку статики с конденсаторами, сетевого предохранителя и диодного моста;

накопительная фильтрующая емкость;

ключевой силовой транзистор;

схема обратной связи, выполненная на транзисторах;

импульсный источник питания, со вторичной обмотки которого исходит напряжение для преобразования в силовую цепь;

выпрямительные диоды выходной схемы;

цепи управления выходного напряжения, например, на 12 вольт с подстройкой, изготовленной на оптопаре и транзисторах;

силовые дроссели, выполняющие роль коррекции напряжения и его диагностики в сети;

Пример электронной платы подобного импульсного блока питания с кратким обозначением элементной базы показан на картинке.

Как работает импульсный блок питания

Импульсный блок питания выдает стабилизированное питающее напряжение за счет использования принципов взаимодействия элементов инверторной схемы.

Напряжение сети 220 вольт поступает по подключенным проводам на выпрямитель. Его амплитуда сглаживается емкостным фильтром за счет использования конденсаторов, выдерживающих пики порядка 300 вольт, и отделяется фильтром помех.

Входной диодный мост выпрямляет проходящие через него синусоиды, которые затем преобразуются транзисторной схемой в импульсы высокой частоты и прямоугольной формы с определенной скважностью. Они могут преобразовываться:

1. с гальваническим отделением сети питания от выходных цепей;

2. без выполнения подобной развязки.

Импульсный блок питания с гальванической развязкой

В этом случае высокочастотные сигналы направляются на импульсный трансформатор, осуществляющий гальваническую развязку цепей. За счет повышенной частоты увеличивается эффективность использования трансформатора, снижаются габариты его магнитопровода и вес. Чаще всего для материала подобного сердечника применяют ферромагнетики, а электротехнические стали в этих устройствах практически не используются. Это также позволяет минимизировать общую конструкцию.

Один из вариантов исполнения схемы импульсного блока питания с трансформаторной развязкой цепей показан на картинке.

В таких устройствах работают три взаимосвязанных цепочки:

2. каскад из силовых ключей;

3. импульсный трансформатор.

Как работает ШИМ-контроллер

Контроллером называют устройство, которое управляет каким-либо технологическим процессом. В рассматриваемых нами блоке питания им выступает процесс преобразования широтно-импульсной модуляции. В его основу заложен принцип выработки импульсов одинаковой частоты, но с разной длительностью включения.

Подача импульса соответствует обозначению логической единицы, а отсутствие — нуля. При этом они все равны по величине амплитуды и частоте (имеют одинаковый период колебаний Т). Продолжительность включенного состояния единицы и его отношение к периоду меняются и позволяют управлять работой электронных схем.

Типовые изменения ШИП-последовательностей показаны на графике.

Контроллеры обычно создают подобные импульсы с частотой 30÷60 кГц.

В качестве примера можно привести контроллер, выполненный на микросхеме TL494. Для настройки частоты выработки его импульсов используется схема, состоящая из резисторов с конденсаторами.

Работа каскада из силовых ключей

Он состоит из мощных транзисторов, которые подбираются из биполярных, полевых или IGBT-моделей. Для них может быть создана индивидуальная система управления на других маломощных транзисторах либо интегральных драйверах.

Силовые ключи могут быть включены по различным схемам:

со средней точкой.

Импульсный трансформатор

Первичная и вторичная обмотки, смонтированные вокруг г магнитопровода из феррита или альсифера, способны надежно передавать высокочастотные импульсы с частотой вплоть до 100 кГц.

Их работу дополняют цепочки из фильтров, стабилизаторов, диодов и других компонентов.

Импульсные блоки питания без гальванической развязки

В импульсных блоках питания, разработанных по алгоритмам, исключающим гальваническое разделение, высокочастотный разделительный трансформатор не используется, а сигнал поступает сразу на фильтр нижних частот. Подобный принцип работы схемы показан ниже.

Особенности стабилизации выходного напряжения

Все импульсные блоки питания имеют в своем составе элементы, осуществляющие отрицательную обратную связь с выходными параметрами. За счет этого они обладают хорошей стабилизацией выходного напряжения при изменяющихся нагрузках и колебаниях питающей сети.

Способы реализации обратной связи зависят от применяемой схемы для работы блока питания. Она может осуществляться у блоков, работающих с гальванической развязкой за счет:

1. промежуточного воздействия выходного напряжения на одну из обмоток высокочастотного импульсного трансформатора;

2. применения оптрона.

В обоих случаях эти сигналы управляют скважностью импульсов, подаваемых на выход ШИМ-контроллера.

При использовании схемы без гальванической развязки обратная связь обычно создается за счет подключения резистивного делителя напряжения.

Преимущества импульсных блоков питания над обычными аналоговыми

При сравнении конструкций блоков с равными показателями выходных мощностей импульсные блоки питания обладают следующими достоинствами:

1. уменьшенный вес;

2. повышенный КПД;

3. меньшая стоимость;

4. расширенный диапазон питающих напряжений;

5. наличие встроенных защит.

1. Пониженный вес и габариты импульсных блоков питания объясняются переходом от преобразований низкочастотной энергии мощными и тяжелыми силовыми трансформаторами с управляющими системами, расположенными на больших радиаторах охлаждения и работающими в постоянном линейном режиме, к технологиям импульсного преобразования и регулирования.

За счет повышения частоты обрабатываемого сигнала сокращается емкость конденсаторов у фильтров напряжения и, соответственно, их габариты. Также упрощается их схема выпрямления вплоть до перехода к самой простой — однополупериодной.

2. У низкочастотных трансформаторов значительная доля потерь энергии создается за счет выделения и рассеивания тепла при выполнении электромагнитных преобразований.

В импульсных блоках наибольшие потери энергии создаются во время возникновения переходных процессов при коммутациях каскадов силовых ключей. А в остальное время транзисторы находятся в устойчивом положении: открыты или закрыты. При таком их состоянии создаются все условия для минимальной потери электроэнергии, когда КПД может составлять 90÷98%.

3. Цена на импульсные блоки питания постепенно снижается за счет постоянно проводимой унификации элементной базы, которая производится широким ассортиментом на полностью механизированных предприятиях со станками-роботами. К тому же режим работы силовых элементов на основе управляемых ключей позволяет использовать менее мощные полупроводниковые детали.

4. Импульсные технологии позволяют запитывать блоки питания от источников напряжения с разной частотой и амплитудой. Это расширяет область их применения в условиях эксплуатации с различными стандартами электрической энергии.

5. Благодаря использованию малогабаритных полупроводниковых модулей, работающих по цифровым технологиям, в конструкцию импульсных блоков удается надежно встраивать защиты, контролирующие возникновение токов коротких замыканий, отключения нагрузок на выходе прибора и другие аварийные режимы.

У обычных трансформаторных блоков питания такие защиты создавались на старой электромеханической, релейной, полупроводниковой базе. Применять сейчас для них цифровые технологии в большинстве схем не имеет смысла. Исключение составляют случаи питания:

маломощных цепей управления сложной бытовой техники;

слаботочных устройств управления высокой точности, например, используемых в измерительной технике или метрологических целях (цифровые счетчики электроэнергии, вольтметры).

Недостатки импульсных блоков питания

В/ч помехи

Поскольку импульсные блоки питания работают по принципу преобразования высокочастотных импульсов, то они в любом исполнении вырабатывают помехи, транслируемые в окружающую среду. Это создает необходимость их подавления различными способами.

В отдельных случаях помехоподавление может быть неэффективным, что исключает использование импульсных блоков питания для отдельных типов точной цифровой аппаратуры.

Ограничения по мощности

Импульсные блоки питания имеют противопоказание к работе не только на повышенных, но и пониженных нагрузках. Если в выходной цепи произойдет резкое снижение тока за предел минимального критического значения, то схема запуска может отказать или блок станет выдавать напряжение с искаженными техническими характеристиками, не укладывающимися в рабочий диапазон.

Как работает простой и мощный импульсный блок питания

В большинстве современных электронных устройств практически не используются аналоговые (трансформаторные) блоки питания, им на смену пришли импульсные преобразователи напряжения. Чтобы понять, почему так произошло, необходимо рассмотреть конструктивные особенности, а также сильные и слабы стороны этих устройств. Мы также расскажем о назначении основных компонентов импульсных источников, приведем простой пример реализации, который может быть собран своими руками.

Конструктивные особенности и принцип работы

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:

1. Аналоговый, основным элементом которого является понижающий трансформатор, помимо основной функции еще и обеспечивающий гальваническую развязку.
2. Импульсный принцип.

Рассмотрим, чем отличаются эти два варианта.

БП на основе силового трансформатора

Рассмотрим упрощенную структурную схему данного устройства. Как видно из рисунка, на входе установлен понижающий трансформатор, с его помощью производится преобразование амплитуды питающего напряжения, например из 220 В получаем 15 В. Следующий блок – выпрямитель, его задача преобразовать синусоидальный ток в импульсный (гармоника показана над условным изображением). Для этой цели используются выпрямительные полупроводниковые элементы (диоды), подключенные по мостовой схеме. Их принцип работы можно найти на нашем сайте.

Упрощенная структурная схема аналогового БП

Следующий блок играет выполняет две функции: сглаживает напряжение (для этой цели используется конденсатор соответствующей емкости) и стабилизирует его. Последнее необходимо, чтобы напряжение «не проваливалось» при увеличении нагрузки.

Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции – трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию. Чтобы не быть голословным приведем в качестве примера понижающий трансформатор 220/12 В номинальной мощностью 250 Вт. Вес такого агрегата – около 4-х килограмм, габариты 125х124х89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе.

Понижающий трансформатор ОСО-0,25 220/12

Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов.

Импульсные устройства

Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

Рисунок 3. Структурная схема импульсного блока питания

Рассмотрим алгоритм работы такого источника:

• Питание поступает на сетевой фильтр, его задача минимизировать сетевые помехи, как входящие, так и исходящие, возникающие вследствие работы.
• Далее вступает в работу блок преобразования синусоидального напряжения в импульсное постоянное и сглаживающий фильтр.
• На следующем этапе к процессу подключается инвертор, его задача связана с формированием прямоугольных высокочастотных сигналов. Обратная связь с инвертором осуществляется через блок управления.
• Следующий блок – ИТ, он необходим для автоматического генераторного режима, подачи напряжения на цепи, защиты, управления контроллером, а также нагрузку. Помимо этого в задачу ИТ входит обеспечение гальванической развязки между цепями высокого и низкого напряжения.

В отличие от понижающего трансформатора, сердечник этого устройства изготавливается из ферримагнитных материалов, это способствует надежной передачи ВЧ сигналов, которые могут быть в диапазоне 20-100 кГц. Характерная особенность ИТ заключается в том, что при его подключении критично включение начала и конца обмоток. Небольшие размеры этого устройства позволяют изготавливать приборы миниатюрных размеров, в качестве примера можно привести электронную обвязку (балласт) светодиодной или энергосберегающей лампы.

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства – инвертора.

Как работает инвертор?

ВЧ модуляцию, можно сделать тремя способами:

• частотно-импульсным;
• фазо-импульсным;
• широтно-импульсным.

На практике применяется последний вариант. Это связано как с простотой исполнения, так и тем, что у ШИМ неизменна коммуникационная частота, в отличие от двух остальных способов модуляции. Структурная схема, описывающая работу контролера, показана ниже.

Структурная схема ШИМ-контролера и осциллограммы основных сигналов

Алгоритм работы устройства следующий:

Генератор задающей частоты формирует серию прямоугольных сигналов, частота которых соответствует опорной. На основе этого сигнала формируется U_П пилообразной формы, поступающее на вход компаратора К_ШИМ. Ко второму входу этого устройства подводится сигнал U_УС, поступающий с регулирующего усилителя. Сформированный этим усилителем сигнал соответствует пропорциональной разности U_П (опорное напряжение) и U_РС (регулирующий сигнал от цепи обратной связи). То есть, управляющий сигнал U_УС, по сути, напряжением рассогласования с уровнем, зависящим как от тока на грузке, так и напряжению на ней (U_OUT).

Данный способ реализации позволяет организовать замкнутую цепь, которая позволяет управлять напряжением на выходе, то есть, по сути, мы говорим о линейно-дискретном функциональном узле. На его выходе формируются импульсы, с длительностью, зависящей от разницы между опорным и управляющим сигналом. На его основе создается напряжение, для управления ключевым транзистором инвертора.

Процесс стабилизации напряжения на выходе производится путем отслеживания его уровня, при его изменении пропорционально меняется напряжение регулирующего сигнала U_РС, что приводит к увеличению или уменьшению длительности между импульсами.

В результате происходит изменение мощности вторичных цепей, благодаря чему обеспечивается стабилизация напряжения на выходе.

Для обеспечения безопасности необходима гальваническая развязка между питающей сетью и обратной связью. Как правило, для этой цели используются оптроны.

Сильные и слабые стороны импульсных источников

Если сравнивать аналоговые и импульсные устройства одинаковой мощности, то у последних будут следующие преимущества:

• Небольшие размеры и вес, за счет отсутствия низкочастотного понижающего трансформатора и управляющих элементов, требующих отвода тепла при помощи больших радиаторов. Благодаря применению технологии преобразования высокочастотных сигналов можно уменьшить емкость конденсаторов, используемых в фильтрах, что позволяет устанавливать элементы меньших габаритов.
• Более высокий КПД, поскольку основные потери вызывают только переходные процессы, в то время как в аналоговых схемам много энергии постоянно теряется при электромагнитном преобразовании. Результат говорит сам за себя, увеличение КПД до 95-98%.
• Меньшая стоимость за счет применения мене мощных полупроводниковых элементов.
• Более широкий диапазон входного напряжения. Такой тип оборудования не требователен к частоте и амплитуде, следовательно, допускается подключение к различным по стандарту сетям.
• Наличие надежной защиты от КЗ, превышения нагрузки и других нештатных ситуаций.

К недостаткам импульсной технологии следует отнести:

Наличие ВЧ помех, это является следствием работы высокочастотного преобразователя. Такой фактор требует установки фильтра, подавляющего помехи. К сожалению, его работа не всегда эффективна, что накладывает некоторые ограничения на применение устройств данного типа в высокоточной аппаратуре.

Особые требования к нагрузке, она не должна быть пониженной или повышенной. Как только уровень тока превысит верхний или нижний порог, характеристики напряжения на выходе начнут существенно отличаться от штатных. Как правило, производители (в последнее время даже китайские) предусматривают такие ситуации и устанавливают в свои изделия соответствующую защиту.

Сфера применения

Практически вся современная электроника запитывается от блоков данного типа, в качестве примера можно привести:

• различные виды зарядных устройств; Зарядки и внешние БП
• внешние блоки питания;
• электронный балласт для осветительных приборов;
• БП мониторов, телевизоров и другого электронного оборудования.

Импульсный модуль питания монитора

Собираем импульсный БП своими руками

Рассмотрим схему простого источника питания, где применяется вышеописанный принцип работы.

Принципиальная схема импульсного БП

Обозначения:

• Резисторы: R1 – 100 Ом, R2 – от 150 кОм до 300 кОм (подбирается), R3 – 1 кОм.
• Емкости: С1 и С2 – 0,01 мкФ х 630 В, С3 -22 мкФ х 450 В, С4 – 0,22 мкФ х 400 В, С5 – 6800 -15000 пФ (подбирается),012 мкФ, С6 — 10 мкФ х 50 В, С7 – 220 мкФ х 25 В, С8 – 22 мкФ х 25 В.
• Диоды: VD1-4 – КД258В, VD5 и VD7 – КД510А, VD6 – КС156А, VD8-11 – КД258А.
• Транзистор VT1 – KT872A.
• Стабилизатор напряжения D1 — микросхема КР142 с индексом ЕН5 – ЕН8 (в зависимости от необходимого напряжения на выходе).
• Трансформатор Т1 – используется ферритовый сердечник ш-образной формы размерами 5х5. Первичная обмотка наматывается 600 витков проводом Ø 0,1 мм, вторичная (выводы 3-4) содержит 44 витка Ø 0,25 мм, и последняя – 5 витков Ø 0,1 мм.
• Предохранитель FU1 – 0.25А.

Настройка сводится к подбору номиналов R2 и С5, обеспечивающих возбуждение генератора при входном напряжении 185-240 В.

Что такое импульсный блок питания и где применяется

Импульсный блок питания служит для преобразования входного напряжения до величины, необходимой внутренним элементам устройства. Иное название импульсных источников, получившее широкое распространение, — инверторы.

Что это такое?

Инвертор — это вторичный источник питания, который использует двойное преобразование входного переменного напряжения. Величина выходных параметров регулируется путем изменения длительности (ширины) импульсов и, в некоторых случаях, частоты их следования. Такой вид модуляции называется широтно-импульсным.

Принцип работы импульсного блока питания

В основе работы инвертора лежит выпрямление первичного напряжения и дальнейшее его преобразование в последовательность импульсов высокой частоты. Этим он отличается от обычного трансформатора. Выходное напряжение блока служит для формирования сигнала отрицательной обратной связи, что позволяет регулировать параметры импульсов. Управляя шириной импульсов, легко организовать стабилизацию и регулировку выходных параметров, напряжения или тока. То есть это может быть как стабилизатор напряжения, так и стабилизатор тока.

Количество и полярность выходных значений может быть самым различным в зависимости от того, как работает импульсный блок питания.

Разновидности блоков питания

Применение нашли несколько типов инверторов, которые отличаются схемой построения:

Первые отличаются тем, что импульсная последовательность поступает непосредственно на выходной выпрямитель и сглаживающий фильтр устройства. Такая схема имеет минимум комплектующих. Простой инвертор включает в себя специализированную интегральную микросхему — широтно-импульсный генератор.

Из недостатков бестрансформаторных устройств главным является то, что они не имеют гальванической развязки с питающей сетью и могут представлять опасность удара электрическим током. Также они обычно имеют небольшую мощность и выдают только 1 значение выходного напряжения.

Более распространены трансформаторные устройства, в которых высокочастотная последовательность импульсов поступает на первичную обмотку трансформатора. Вторичных обмоток может быть сколько угодно много, что позволяет формировать несколько выходных напряжений. Каждая вторичная обмотка нагружена на собственный выпрямитель и сглаживающий фильтр.

Мощный импульсный блок питания любого компьютера построен по такой схеме, которая имеет высокую надежность и безопасность. Для сигнала обратной связи здесь используется напряжение 5 или 12 Вольт, поскольку эти значения требуют максимально точной стабилизации.

Использование трансформаторов для преобразования напряжения высокой частоты (десятки килогерц вместо 50 Гц) позволило многократно снизить их габариты и массу и использовать в качестве материала сердечника (магнитопровода) не электротехническое железо, а ферромагнитные материалы с высокой коэрцитивной силой.

На основе широтно-импульсной модуляции построены также преобразователи постоянного тока. Без использования инверторных схем преобразование было связано с большими трудностями.

Схема БП

В схему самой распространенной конфигурации импульсного преобразователя входят:

• сетевой помехоподавляющий фильтр;
• выпрямитель;
• сглаживающий фильтр;
• широтно-импульсный преобразователь;
• ключевые транзисторы;
• выходной высокочастотный трансформатор;
• выходные выпрямители;
• выходные индивидуальные и групповые фильтры.

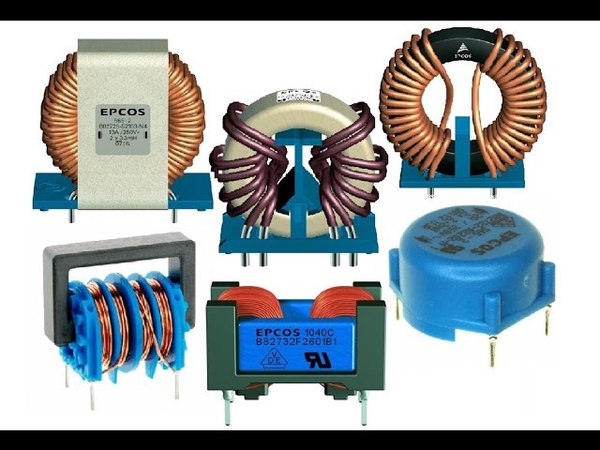

Назначение помехоподавляющего фильтра состоит в задерживании помех от работы устройства в питающую сеть. Коммутация мощных полупроводниковых элементов может сопровождаться созданием кратковременных импульсов в широком спектре частот. Поэтому здесь необходимо в качестве проходных конденсаторов фильтрующих звеньев использовать разработанные специально для этой цели элементы.

Выпрямитель служит для преобразования входного переменного напряжения в постоянное, а установленный следом сглаживающий фильтр устраняет пульсации выпрямленного напряжения.

В том случае когда используется преобразователь постоянного напряжения, выпрямитель и фильтр становятся ненужными, и входной сигнал, пройдя цепи помехоподавляющего фильтра, подается непосредственно на широтно-импульсный преобразователь (модулятор), сокращенно ШИМ.

ШИМ является самой сложной частью схемы импульсного источника питания. В его задачу входят:

• генерация высокочастотных импульсов;
• контроль выходных параметров блока и коррекция импульсной последовательности в соответствии с сигналом обратной связи;
• контроль и защита от перегрузок.

Сигнал с ШИМ подается на управляющие выводы мощных ключевых транзисторов, включенных по мостовой или полумостовой схеме. Силовые выводы транзисторов нагружены на первичную обмотку выходного трансформатора высокой частоты. Вместо традиционных биполярных транзисторов используются IGBT- или MOSFET-транзисторы, которые отличаются малым падением напряжения на переходах и высоким быстродействием. Улучшенные параметры транзисторов способствуют уменьшению рассеиваемой мощности при одинаковых габаритах и технических параметрах конструкции.

Импульсный блок питания

Для обычного человека, не вникающего в электронику, был незаметен переход всех питающих устройств с линейных на импульсные. Именно импульсные источники (ИИП) питания устанавливаются во всей современной аппаратуре. Основная причина перехода на такой тип преобразователей напряжения — это уменьшение габаритов. Так как всё время, с начала появления и изобретения, электронные приборы требуют постоянного уменьшения их размеров. На рисунке изображен для сравнения габариты обычного и импульсного источника постоянного тока. Не вооруженным глазом видны различия в размерах.

Принцип действия ИИП и его устройство

Импульсный источник питания — это устройство, которое работает по принципу инвертора, то есть сначала преобразует переменное напряжение в постоянное, а потом снова из постоянного делает переменное нужной частоты. В конечном итоге последний каскад преобразователя всё равно основан на выпрямлении напряжения, так как большинство приборов всё же работают на пониженном постоянном напряжении. Суть уменьшения габаритов этих питающих и преобразующих устройств построена на работе трансформатора. Дело в том, что трансформатор не может работать с постоянным напряжением. Просто-напросто на выходе вторичной обмотки при подаче на первичную постоянного тока не будет индуктироваться ЭДС (электродвижущая сила). Для того чтобы на вторичной обмотке появилось напряжения оно должно меняться по направлению или же по величине. Переменное напряжение обладает этим свойством, ток в нём меняет своё направление и величину с частотой 50 Гц. Однако, чтобы уменьшить габариты самого блока питания и соответственно трансформатора, являющегося основой гальванической развязки, нужно увеличить частоту входного напряжения.

При этом импульсные трансформаторы, в отличие от обычных линейных, имеют ферритовый сердечник магнитопровода, а не стальной из пластин. И также современные блоки питания работающие по этому принципу состоят из:

1. выпрямителя сетевого напряжения;
2. генератора импульсов, работающего на основе ШИМ (широтно-импульсная модуляция) или же триггера Шмитта;
3. преобразователя постоянного стабилизированного напряжения.

После выпрямителя сетевого напряжения генератор импульсов с помощью ШИМ генерирует его в переменное с частотой около 20–80 кГц. Именно это повышение с 50 Гц до десятков кГц и позволяет значительно уменьшить, и габариты, и массу источника питания. Верхний диапазон мог быть и больше, однако, тогда устройство будет создавать высокочастотные помехи, которые будет влиять на работу радиочастотной аппаратуры. При выборе ШИМ стабилизации обязательно нужно учитывать также и высшие гармоники токов.

Даже при работе на таких частотах эти импульсные устройства вырабатывают высокочастотные помехи. А чем больше их в одном помещении или в одном закрытом помещении тем больше их в радиочастотах. Для поглощения этих негативных влияний и помех устанавливаются специальные помехоподавляющие фильтры на входе устройства и на его выходе.

Это наглядный пример современного импульсного блока питания применяемого в персональных компьютерах.

A — входной выпрямитель. Могут применяться полумостовые и мостовые схемы. Ниже расположен входной фильтр, имеющий индуктивность;
B — входные с довольно большой емкостью сглаживающие конденсаторы. Правее установлен радиатор высоковольтных транзисторов;
C — импульсный трансформатор. Правее смонтирован радиатор низковольтных диодов;
D — катушка выходного фильтра, то есть дроссель групповой стабилизации;
E — конденсаторы выходного фильтра.
Катушка и большой жёлтый конденсатор, находящиеся ниже E, являются компонентами дополнительного входного фильтра, установленного непосредственно на разъёме питания, и не являющегося фрагментом основной печатной платы.

Если схему радиолюбитель изобретает сам то он обязательно заглядывает в справочник по радиодеталям. Именно справочник является основным источником информации в данном случае.

Обратноходовой импульсный источник питания

Это одна из разновидностей импульсных источников питания, имеющих гальваническую развязку как первичных, так и вторичных цепей. Сразу был изобретён именно этот вид преобразователей, который был запатентован ещё в далёком 1851 году, а его усовершенствованный вариант применялся в системах зажигания и в строчной развертке телевизоров и мониторов, для подачи высоковольтной энергии на вторичный анод кинескопа.

Основная часть этого блока питания тоже трансформатор или может быть дроссель. В его работе есть два этапа:

1. Накопление электрической энергии от сети или от другого источника;
2. Вывод накопленной энергии на вторичные цепи полумоста.

Во время размыкания и замыкания первичной цепи во вторичной появляется ток. Роль размыкающего ключа выполнял чаще всего транзистор. Узнать параметры которого нужно обязательно использовать справочник. управление же этим транзистором чаще всего полевым выполняется за счёт ШИМ-контроллера.

Управление ШИМ-контроллером

Преобразование сетевого напряжения, которое уже прошло этап выпрямления, в импульсы прямоугольной формы выполняется с какой-то периодичностью. Период выключения и включения этого транзистора выполняется с помощью микросхем. ШИМ-контроллеры этих ключей являются основным активным управляющим элементом схемы. В данном случае как прямоходовой, так и обратноходовой источник питания имеет трансформатор, после которого происходит повторное выпрямление.

Для того чтобы с увеличением нагрузки не падало выходное напряжение в ИИП была разработана обратная связь которая была заведена непосредственно в ШИМ-контроллеры. Такое подключение даёт возможность полной стабилизации управляемым выходным напряжения путём изменения скважности импульсов. Контроллеры, работающие на ШИМ модуляции, дают большой диапазон изменения выходного напряжения.

Микросхемы для импульсных источников питания могут быть отечественного или зарубежного производства. Например, NCP 1252 – ШИМ-контроллеры, которые имеют управление по току, и предназначены для создания обоих видов импульсных преобразователей. Задающие генераторы импульсных сигналов этой марки показали себя как надёжные устройства. Контроллеры NCP 1252 обладают всеми качественными характеристиками для создания экономически выгодных и надежных блоков питания. Импульсные источники питания на базе этой микросхемы применяются во многих марках компьютеров, телевизоров, усилителей, стереосистем и т. д. Заглянув в справочник можно найти всю нужную и подробную информацию обо всех её рабочих параметрах.

Преимущество импульсных источников питания перед линейными

В источниках питания на импульсной основе видны целый ряд преимуществ, которые качественно выделяют их от линейных. Вот основные из них:

1. Значительное снижение габаритов и массы устройств;
2. Уменьшение количества дорогостоящих цветных металлов, таких как медь, используемых в их изготовлении;
3. Отсутствие проблем при возникновении короткого замыкания, в большей степени это касается обратноходовых устройств;
4. Отличная плавная регулировка выходного напряжения, а также его стабилизация путём введения обратной связи в ШИМ-контроллеры;
5. Высокие показатели КПД.

Однако, как и всё в этом мире, импульсные блоки имеют свои недостатки:

1. Излучение помех, которые могут появляется при неисправных помехоподавляющих цепочек, чаще всего это высыхание электролитических конденсаторов;
2. Нежелательная работа их без нагрузки;
3. Более сложная схема с применением большего количества деталей для поиска аналогов которых необходим справочник.

Применение источников питания на основе высокочастотной модуляции (в импульсных) в современной электронике как в быту, так и на производстве, существенно повлияли на развитие всей электронной техники. Они давно вытеснили с рынка устаревшие источники, построенные на традиционной линейной схеме, и в дальнейшем будут только усовершенствоваться. ШИМ-контроллеры при этом являются сердцем этого аппарата и развитие их функциональности и технических характеристик постоянно улучшается.

Видео о работе импульсного источника питания

Импульсные источники питания — общие принципы, преимущества и недостатки

Сегодня уже трудно в каком-нибудь бытовом приборе или блоке питания обнаружить трансформатор на железе. В 90-е годы они начали быстро уходить в прошлое, уступая место импульсным преобразователям или импульсным источникам питания (сокращенно ИИП).

Импульсные источники питания превосходят трансформаторные по габаритам, качеству получаемого постоянного напряжения, они имеют широкие возможности регулировки выходного напряжения и тока, а также традиционно оснащены защитой от перегрузки по выходному току. И хотя считается, что импульсные блоки питания являются основными поставщиками помех в бытовую сеть, тем не менее широкое их распространение вспять уже точно не повернуть.

Трансформаторный источник питания:

Импульсный источник питания:

Своей повсеместной распространенностью импульсные блоки питания обязаны полупроводниковым ключам — полевым транзисторам и диодам Шоттки. Именно полевой транзистор, работающий совместно с дросселем или трансформатором, является сердцем любого современного импульсного источника питания: в инверторах, сварочных аппаратах, источниках бесперебойного питания, во встроенных блоках питания телевизоров, мониторов и т. д. — нынче практически везде используются только импульсные схемы преобразования напряжения.

Общий принцип функционирования импульсного преобразователя основан на законе электромагнитной индукции, и в этом он сходен с любым трансформатором. Разница лишь в том, что на обычный сетевой трансформатор переменное напряжение с частотой сети 50 Гц подается сразу на первичную обмотку и преобразуется непосредственно, (после чего, если нужно, выпрямляется) а в импульсном блоке питания сетевое напряжение сначала выпрямляется и превращается в постоянное, и уже после — преобразуется в импульсное, с тем чтобы далее быть повышенным либо пониженным при помощи специальной высокочастотной (по сравнению с сетевыми 50 герцами) схемы.

Схема импульсного источника питания включает в себя несколько главных составных частей: сетевой выпрямитель, ключ (или ключи), трансформатор (или дроссель), выходной выпрямитель, блок управления, а также блок стабилизации и защиты. Выпрямитель, ключ и трансформатор (дроссель) — основа силовой части схемы ИИП, в то время как электронные блоки (включая ШИМ-контроллер) относятся к так называемому драйверу.

Итак, сетевое напряжение подается через выпрямитель на конденсатор сетевого фильтра, где таким образом получается постоянное напряжение, максимум которого составляет от 305 до 340 вольт, в зависимости от текущего среднего значения напряжения в сети (от 215 до 240 вольт).

Выпрямленное напряжение подается на первичную обмотку трансформатора (дросселя) в форме импульсов, частота следования которых определяется обычно схемой управления ключом, а длительность — средним током питаемой нагрузки.

Ключ с частотой от нескольких десятков до нескольких сотен килогерц подключает и отключает первичную обмотку трансформатора или дросселя к конденсатору фильтра, перемагничивая таким образом сердечник трансформатора или дросселя.

Различие между трансформатором и дросселем: в дросселе фазы накопления энергии от источника сердечником и отдачи энергии из сердечника через обмотку — в нагрузку, разделены во времени, а в трансформаторе это происходит одновременно.

Дроссель применяется в преобразователях без гальванической развязки топологий: повышающий — boost, понижающий — buck, а также в преобразователях с гальванической развязкой топологии обратноходовый — flyback. Трансформатор применяется в преобразователях с гальванической развязкой следующих топологий: мост — full-bridge, полумост — half-bridge, двухтактный — push-pull, прямоходовой — forward.

Ключ может быть одиночным (обратноходовый преобразователь, прямоходовый преобразователь, повышающий или понижающий преобразователь без гальванической развязки) или же силовая часть может включать в себя несколько ключей (полумост, мост, двухтактный).

Схема управления ключом (ключами) получает с выхода источника сигнал обратной связи по напряжению или по напряжению и току нагрузки, в соответствии с величиной этого сигнала автоматически осуществляется регулировка ширины (скважности) импульса, управляющего длительностью проводящего состояния ключа.

Выход источника устроен следующим образом. Со вторичной обмотки трансформатора или дросселя, либо с единственной обмотки дросселя (если речь идет о преобразователе без гальванической развязки), импульсное напряжение подается через диоды Шоттки двухполупериодного выпрямителя — на конденсатор фильтра.

Здесь же находится делитель напряжения с которого берется сигнал обратной связи по напряжению, а также может присутствовать датчик тока. К конденсатору фильтра, через дополнительный выходной НЧ-фильтр или напрямую, присоединяется нагрузка.

Импульсные блоки питания. Виды и работа. Особенности и применение

Практически в каждом электронном приборе есть блок питания – важный элемент монтажной схемы. Блоки применяются в устройствах, требующих пониженного питания. Базовой задачей блока питания считается уменьшение сетевого напряжения. Первые импульсные блоки питания сконструированы после изобретения катушки, которая работала с переменным током.

Применение трансформаторов дало толчок развития блоков питания. После выпрямителя тока осуществляется выравнивание напряжения. В блоках с преобразователем частоты этот процесс проходит по-другому.

В импульсном блоке основу составляет инверторная система. После выпрямления напряжения образуются прямоугольные импульсы с высокой частотой, подаются на фильтр выхода низкой частоты. Импульсные блоки питания преобразовывают напряжение, отдают мощность на нагрузку.

Рассеивание энергии от импульсного блока не происходит. От линейного источника идет рассеивание на полупроводниках (транзисторах). Его компактность и малый вес также дает превосходство над трансформаторными блоками при одинаковой мощности, поэтому часто линейные блоки заменяют импульсными.

Принцип действия

Работа ИБП простой конструкции следующая. Если входной ток является переменным, как в большинстве бытовых приборах, то сначала происходит преобразование напряжения в постоянное. Некоторые конструкции блоков имеют переключатели, удваивающие напряжение. Это делается для того, чтобы подключаться к сети с разным номиналом напряжения, например, 115 и 230 вольт.

Выпрямитель выравнивает переменное напряжение и на выходе отдает постоянный ток, который поступает в фильтр конденсаторов. Ток от выпрямителя выходит в виде малых импульсов высокой частоты. Сигналы обладают высокой энергией, за счет которой снижается коэффициент мощности трансформатора импульсов. Благодаря этому габариты импульсного блока небольшие.

Чтобы скорректировать уменьшение мощности в новых блоках питания применяют схему, в которой ток на входе получается в виде синуса. По такой схеме смонтированы блоки в компьютерах, видеокамерах и других устройствах. Импульсный блок работает от постоянного напряжения, проходящего через блок, не изменяясь. Такой блок называют обратноходовым. Если он служит для 115 В, для работы на постоянном напряжении необходимо уже 163 вольта, это рассчитывается как (115 × √2).

Для выпрямителя такая схема вредна, так как половина диодов не используется в работе, это вызывает перегрев рабочей части выпрямителя. Долговечность в этом случае снижается.

После выпрямления напряжения сети в действие вступает инвертор, который преобразовывает ток. Пройдя через коммутатор, имеющий большую энергию выхода, из постоянного получается переменный ток. С обмоткой трансформатора в несколько десятков витков и частотой сотни герц блок питания работает в качестве усилителя низкой частоты, она получается больше 20 кГц, она не доступна слуху человека. Коммутатор изготовлен на транзисторах с многоступенчатым сигналом. Такие транзисторы имеют низкое сопротивление, высокую возможность прохода токов.

Схема работы ИБП

В сетевых блоках вход и выход изолируют между собой, в импульсных блоках ток применяется для первичной обмотки высокой частоты. На вторичной обмотке трансформатор создает нужное напряжение.

Для напряжения выхода более 10 В применяют кремниевые диоды. На низких напряжениях ставят диоды Шоттки, которые имеют достоинства:

• Быстрое восстановление, что дает возможность иметь малые потери.
• Малое падение напряжения. Для снижения напряжения выхода применяют транзистор, в нем выпрямляется основная часть напряжения.

Далее напряжение сглаживается фильтром, в него входят конденсатор, дроссель. Для частот коммутации выше требуются составляющие с малой индуктивностью и емкостью.

Схема импульсного блока минимального размера

В простой схеме ИБП вместо трансформатора применен дроссель. Это преобразователи для понижения или повышения напряжения, относятся к самому простому классу, применяется один переключатель и дроссель.

Некоторые виды ИБП

• Простой ИБП на IR2153, распространен в России.
• Импульсные блоки питания на TL494.
• Импульсные блоки питания на UC3842.
• Гибридного типа, из энергосберегающей лампы.
• Для усилителя с повышенными данными.
• Из электронного балласта.
• Регулируемый ИБП, механическое устройство.
• Для УМЗЧ, узкоспециализированный блок питания.
• Мощный ИБП, имеет высокие характеристики.
• На 200 В – на напряжение не более 220 вольт.
• Сетевой ИБП на 150 ватт, только для сети.
• Для 12 В – нормально работает при 12 вольтах.
• Для 24 В – работает только на 24 вольта.
• Мостовой – применена мостовая схема.
• Для усилителя на лампах – характеристики для ламп.
• Для светодиодов – высокая чувствительность.
• Двухполярный ИБП, отличается качеством.
• Обратноходовый, имеет повышенные напряжение и мощность.

Особенности

Простой ИБП может состоять из трансформаторов малых размеров, так как при повышении частоты эффективность трансформатора выше, требования к размерам сердечника меньше. Такой сердечник изготовлен из ферромагнитных сплавов, а для низкой частоты используется сталь.

Напряжение в блоке питания стабилизируется путем обратной связи отрицательной величины. Осуществляется поддержка напряжения выхода на одном уровне, не зависит от нагрузки и входных колебаний. Обратная связь создается разными методами. Если в блоке есть гальваническая развязка от сети, то применяется связь одной обмотки трансформатора на выходе или с помощью оптрона. Если развязка не нужна, то используют простой резистивный делитель. За счет этого напряжение выхода стабилизируется.

Особенности лабораторных блоков

Принцип действия осуществлен на активном преобразовании напряжения. Для удаления помех ставят фильтры в конце и начале цепи. Насыщение транзисторов положительно отражается на диодах, имеется регулировка напряжения. Встроенная защита блокирует короткие замыкания. Кабели питания применены немодульной серии, мощность достигает 500 ватт.

В корпусе установлен вентилятор охлаждения, скорость вентилятора регулируется. Наибольшая нагрузка блока составляет 23 ампера, сопротивление 3 Ом, наибольшая частота 5 герц.

Применение импульсных блоков

Сфера их использования постоянно растет как в быту, так и в промышленном производстве.

Импульсные блоки питания применяются в источниках бесперебойного питания, усилителях, приемниках, телевизорах, зарядных устройствах, для низковольтных линий освещения, компьютерной, медицинской технике и других различных приборах, и устройствах широкого назначения.

Достоинства и недостатки

ИБП имеет следующие преимущества и достоинства:

• Небольшой вес.
• Увеличенный КПД.
• Небольшая стоимость.
• Интервал напряжения питания шире.
• Встроенные защитные блокировки.

Уменьшенная масса и размеры связано с применением элементов с радиаторами охлаждения линейного режима, импульсного регулирования вместо тяжелых трансформаторов. Емкость конденсаторов уменьшена за счет увеличения частоты. Схема выпрямления стала проще, самая простая схема – однополупериодная.

У трансформаторов низкой частоты теряется много энергии, рассеивается тепло во время преобразований. В ИБП максимальные потери возникают при переходных процессах коммутации. В другое время транзисторы устойчивы, они закрыты или открыты. Созданы условия для сохранения энергии, КПД достигает 98%.

Стоимость ИБП снижена из-за унификации элементов широкого ассортимента на роботизированных предприятиях. Силовые элементы из управляемых ключей состоят из полупроводников меньшей мощности.

Технологии импульсов дают возможность применять сеть питания с разной частотой, что расширяет применение блоков питания в различных сетях энергии. Модули на полупроводниках с небольшими габаритами с цифровой технологией имеют защиты от короткого замыкания и других аварий.

Недостатки

Импульсные блоки питания функционируют с помощью преобразования импульсов высокой частоты, создают помехи, уходящие в окружающую среду. Возникает необходимость подавления и борьбы с помехами разными методами. Иногда подавление помех не дает эффекта, и применение импульсных блоков становится невозможным для некоторых типов устройств.

Импульсные блоки питания не рекомендуется подключать как с низкой нагрузкой, так и с высокой. Если на выходе резко упадет ток ниже установленного предела, то запуск может оказаться невозможным, а питание будет с искажениями данных, которые не подходят к диапазону работ.

Чем отличается импульсный трансформатор от обычного

Отличия импульсного блока питания от обычного

Отличия импульсного блока питания от обычного между трансформаторным и импульсными, а также их достоинства и недостатки. Например трансформаторный блок питания, в составе которого имеется трансформатор выполняющий функцию понижения сетевого напряжения до заданного, такая конструкция называется понижающим трансформатором.

Блоки питания работающие в импульсном режиме являются импульсным преобразователем или инвертором. В импульсных источниках питания переменное напряжение на входе вначале выпрямляется, а затем происходит формирование импульсов необходимой частоты. У такого ИП в отличии от обыкновенного силового трансформатора при одинаковой мощности намного меньше потерь и незначительные габаритные размеры полученные в следствии высокочастотного преобразования.

Трансформаторные блоки питания

Самым распространенным блоком питания считается конструкция, в составе которого имеется понижающий трансформатор, его определенная обязанность — понижать входное напряжение. Его первичная обмотка намотана с учетом работы с сетевым напряжением. Кроме понижающего трансформатора в таком БП установлен еще выпрямитель собранный на диодах, как правило применяется две пары выпрямительных диодов (диодный мост) и конденсаторах фильтра. Такое устройство служит для преобразования однонаправленного пульсирующего переменного напряжение в постоянное. Не редко применяются и другие конструктивно выполненные устройства, например, выполняющий в выпрямителях функцию удвоения напряжения. Кроме сглаживающих пульсации фильтров, там же могут быть элементы фильтра помех высокой частоты и всплесков, схема защиты от короткого замыкания, полупроводниковые приборы для стабилизации напряжения и тока.

Схема простейшего трансформаторного БП c двухполупериодным выпрямителем

Достоинства трансформаторных блоков питания

● Простота в конструировании
● Высокая надежность
● Доступность составляющих компонентов
● Отсутствие паразитных радио-волновых помех (Отличия блоков питания от импульсных блоков питания, которые создают помехи в виде напряжений и токов синусоидальной формы, которые во много раз выше частоты электросети)
● Имеющиеся недостатки трансформаторных блоков питания
● Солидный вес и размеры, особенно высокомощные
● Для изготовления требуется много железа
● Компромиссное решение относительно уменьшения КПД и высокой стабильностью напряжения на выходе: для получения стабильного напряжения необходим стабилизатор, с применением которого появляются дополнительные потери.

Импульсные блоки питания

Отличия импульсного блока питания от обычного — импульсные источники питания это инверторное устройство и является составляющей частью аппаратов бесперебойного электрического питания. В импульсных блоках переменное напряжение на входе вначале выпрямляется, а потом формирует импульсы определенной частоты. Преобразованное выходное постоянное напряжение имеет импульсы прямоугольной формы высокой частоты поступающее на трансформатор или сразу на выходной фильтр нижних частот. В импульсных блоках питания часто используются небольшие по размерам трансформаторы — это вызвано тем, что при возрастании частоты увеличивается эффективность работы устройства, тем самым становятся меньше требования к размерам магнитопровода, необходимого для отдачи равнозначной мощности. В основном такой магнитопровод изготавливается из ферромагнитных материалов служащих проводниками магнитного потока. Отличия источников питания в частности от сердечника трансформатора низкой частоты, для изготовления которых применяется электротехническая сталь.

Отличия импульсного блока питания от обычного — происходящая в импульсных источниках питания стабилизация напряжения возникает за счет цепи отрицательной обратной связи. ООС дает возможность обеспечивать выходное напряжение на достаточно устойчивом уровне не взирая на периодические скачки входящего напряжения и значение сопротивления нагрузки. Отрицательную обратную связь также можно создать иными способами. Относительно импульсных источников питания имеющих гальваническую развязку от электрической сети, наиболее применяемый в таких случаях способ — это образование связи с помощью выходной обмотки трансформатора либо воспользоваться оптроном. С учетом значения величины сигнала отрицательной обратной связи, которое зависит от напряжения на выходе, меняется скважность импульсных сигналов на выходном выводе ШИМ-контроллера. Если можно обойтись без гальванической развязки то, в таком случае, применяется обычный делитель напряжения собранный на постоянных резисторах. В конечном итоге, источник питания обеспечивает выходное напряжение стабильного характера.

Принципиальная схема простейшего однотактного импульсного БП

Достоинства импульсных блоков питания

● Если сравнивать относительно выходной мощности линейный стабилизатор и импульсный, то последний имеет некоторые достоинства:
● Относительно небольшой вес, получившийся в следствии того, что с увеличением частоты можно применять трансформаторы малых габаритов имея аналогичную выдаваемую выходную мощность.
● Большой вес линейного стабилизатора получается за счет использования массивных силовых трансформаторов, а также тяжелых теплоотводов силовых компонентов.
● Высокий КПД, который составляет около 98% полученный в следствии того, что штатные потери происходящие в импульсных стабилизирующих устройствах зависят от переходных процессов на стадии переключения ключа.
● Поскольку больший отрезок времени ключи находятся в стабильном либо включенном или выключенном состоянии, то соответственно и энергетические потери ничтожны;
● Относительно небольшая стоимость, образовавшаяся в следствии выпуска большого количества необходимых электронных элементов, в частности появление на рынке электронных товаров высокомощных транзисторных ключей. ● Помимо всего этого необходимо заметить существенно малую стоимость импульсных трансформаторов при аналогичной отдаваемой в нагрузку мощности.
● Имеющиеся в подавляющем большинстве блоках питания установленных схем защиты от всевозможных нештатных ситуаций, таких как защита от короткого замыкания или если не подключена нагрузка на выходе устройства.

Отличия импульсного блока питания от обычного

Отличия импульсного блока питания от обычного между трансформаторным и импульсными, а также их достоинства и недостатки. Например трансформаторный блок питания, в составе которого имеется трансформатор выполняющий функцию понижения сетевого напряжения до заданного, такая конструкция называется понижающим трансформатором.

Блоки питания работающие в импульсном режиме являются импульсным преобразователем или инвертором. В импульсных источниках питания переменное напряжение на входе вначале выпрямляется, а затем происходит формирование импульсов необходимой частоты. У такого ИП в отличии от обыкновенного силового трансформатора при одинаковой мощности намного меньше потерь и незначительные габаритные размеры полученные в следствии высокочастотного преобразования.

Трансформаторные блоки питания

Самым распространенным блоком питания считается конструкция, в составе которого имеется понижающий трансформатор, его определенная обязанность — понижать входное напряжение. Его первичная обмотка намотана с учетом работы с сетевым напряжением. Кроме понижающего трансформатора в таком БП установлен еще выпрямитель собранный на диодах, как правило применяется две пары выпрямительных диодов (диодный мост) и конденсаторах фильтра. Такое устройство служит для преобразования однонаправленного пульсирующего переменного напряжение в постоянное. Не редко применяются и другие конструктивно выполненные устройства, например, выполняющий в выпрямителях функцию удвоения напряжения. Кроме сглаживающих пульсации фильтров, там же могут быть элементы фильтра помех высокой частоты и всплесков, схема защиты от короткого замыкания, полупроводниковые приборы для стабилизации напряжения и тока.

Схема простейшего трансформаторного БП c двухполупериодным выпрямителем

Достоинства трансформаторных блоков питания

● Простота в конструировании
● Высокая надежность
● Доступность составляющих компонентов
● Отсутствие паразитных радио-волновых помех (Отличия блоков питания от импульсных блоков питания, которые создают помехи в виде напряжений и токов синусоидальной формы, которые во много раз выше частоты электросети)
● Имеющиеся недостатки трансформаторных блоков питания
● Солидный вес и размеры, особенно высокомощные
● Для изготовления требуется много железа
● Компромиссное решение относительно уменьшения КПД и высокой стабильностью напряжения на выходе: для получения стабильного напряжения необходим стабилизатор, с применением которого появляются дополнительные потери.

Импульсные блоки питания

Отличия импульсного блока питания от обычного — импульсные источники питания это инверторное устройство и является составляющей частью аппаратов бесперебойного электрического питания. В импульсных блоках переменное напряжение на входе вначале выпрямляется, а потом формирует импульсы определенной частоты. Преобразованное выходное постоянное напряжение имеет импульсы прямоугольной формы высокой частоты поступающее на трансформатор или сразу на выходной фильтр нижних частот. В импульсных блоках питания часто используются небольшие по размерам трансформаторы — это вызвано тем, что при возрастании частоты увеличивается эффективность работы устройства, тем самым становятся меньше требования к размерам магнитопровода, необходимого для отдачи равнозначной мощности. В основном такой магнитопровод изготавливается из ферромагнитных материалов служащих проводниками магнитного потока. Отличия источников питания в частности от сердечника трансформатора низкой частоты, для изготовления которых применяется электротехническая сталь.

Отличия импульсного блока питания от обычного — происходящая в импульсных источниках питания стабилизация напряжения возникает за счет цепи отрицательной обратной связи. ООС дает возможность обеспечивать выходное напряжение на достаточно устойчивом уровне не взирая на периодические скачки входящего напряжения и значение сопротивления нагрузки. Отрицательную обратную связь также можно создать иными способами. Относительно импульсных источников питания имеющих гальваническую развязку от электрической сети, наиболее применяемый в таких случаях способ — это образование связи с помощью выходной обмотки трансформатора либо воспользоваться оптроном. С учетом значения величины сигнала отрицательной обратной связи, которое зависит от напряжения на выходе, меняется скважность импульсных сигналов на выходном выводе ШИМ-контроллера. Если можно обойтись без гальванической развязки то, в таком случае, применяется обычный делитель напряжения собранный на постоянных резисторах. В конечном итоге, источник питания обеспечивает выходное напряжение стабильного характера.

Принципиальная схема простейшего однотактного импульсного БП

Достоинства импульсных блоков питания

● Если сравнивать относительно выходной мощности линейный стабилизатор и импульсный, то последний имеет некоторые достоинства:
● Относительно небольшой вес, получившийся в следствии того, что с увеличением частоты можно применять трансформаторы малых габаритов имея аналогичную выдаваемую выходную мощность.
● Большой вес линейного стабилизатора получается за счет использования массивных силовых трансформаторов, а также тяжелых теплоотводов силовых компонентов.
● Высокий КПД, который составляет около 98% полученный в следствии того, что штатные потери происходящие в импульсных стабилизирующих устройствах зависят от переходных процессов на стадии переключения ключа.
● Поскольку больший отрезок времени ключи находятся в стабильном либо включенном или выключенном состоянии, то соответственно и энергетические потери ничтожны;
● Относительно небольшая стоимость, образовавшаяся в следствии выпуска большого количества необходимых электронных элементов, в частности появление на рынке электронных товаров высокомощных транзисторных ключей. ● Помимо всего этого необходимо заметить существенно малую стоимость импульсных трансформаторов при аналогичной отдаваемой в нагрузку мощности.
● Имеющиеся в подавляющем большинстве блоках питания установленных схем защиты от всевозможных нештатных ситуаций, таких как защита от короткого замыкания или если не подключена нагрузка на выходе устройства.

Импульсный трансформатор (ИТ) — это трансформатор, предназначенный для преобразования тока и напряжения импульсных сигналов с минимальным искажением исходной формы импульса на выходе.

Особенностью работы импульсных трансформаторов является то, что на их первичную обмотку поступают однополярные импульсы, которые содержат постоянную составляющую тока, поэтому сердечник работает с постоянным подмагничиванием.

Импульсные трансформаторы применяются в устройствах связи, автоматики, вычислительной техники, при работе короткими импульсами, для изменения их амплитуды и полярности, исключения постоянной.

Импульсный трансформатор в чем основные отличие от обычного

У импульсного трансформатора (ИП) в отличии от обыкновенного силового трансформатора при одинаковой мощности намного меньше потерь и незначительные габаритные размеры полученные в следствии высокочастотного преобразования.

1. Размер — импульсного трансформатора обратно пропорционален его рабочей частоте.
2. Работает трансформатор импульсный от обычного в другой частоте входного напряжения.

В настоящее время большинство блоков питания выполняют на импульсных трансформаторах. Здесь снижение затрат на производство, удешевление стоимости изделия, экономия размеров и веса.

Наиболее важной функцией импульсников является стабилизация напряжения выхода в рабочем режиме.

Другой областью их использования является защита от короткого замыкания на нагрузке при холостом ходе, и защита от чрезмерного возрастания напряжения, а также перегрева устройств.

Особенности конструкций

Основной особенностью конструкции импульсных трансформаторов является малое число витков. Наиболее экономичными стали тороидальные устройства, а менее экономными – бронестержневые. См. Виды магнитопроводов

Цилиндрическая обмотка обладает свойством малой индуктивности рассеяния, имеет простую конструкцию и технологична в изготовлении. Расположение и число слоев может быть различным, так же, как и схемы их соединений.

Виды обмоток импульсных трансформаторов

Спиральные

Применяются для трансформаторов с наименьшей индуктивностью рассеяния. Их применение целесообразно при автотрансформаторном подключении. Намотка производится тонкой и широкой фольгой или лентой.

Конические

Предназначены для снижения индуктивного рассеяния с незначительным повышением емкости обмоток. Их особенностью является толщина изоляции слоев, которая прямо зависит от напряжения между витками первичной и вторичной обмотки. Толщина изоляции повышается от начала к концу обмоток по линейной зависимости.

Цилиндрические

Имеют низкую индуктивность рассеяния, хорошую технологичность и простую конструкцию.

Потери энергии

Важной проблемой при создании конструкции импульсных трансформаторов является снижение потерь энергии и повышение его КПД.

Потери складываются из:

• Потери от гистерезиса.
• Магнитной вязкости.
• Некачественная изоляция.
• Вихревые токи.

Кроме простого расчета потерь, для магнитопровода используют высоколегированные марки стали. Это позволяет уменьшить потери и приблизить форму петли гистерезиса к форме прямоугольника. Такие материалы предназначены для обеспечения значительных параметров индукции.

Вихревые токи искусственно разъединяют. А также применяют конструкции магнитных систем с наибольшей магнитной проницаемостью. Такими способами добиваются стабильных параметров вихревого тока в магнитопроводе.

Применяемые материалы

Вид магнитного материала значительно влияет на показатели качества и работу импульсного режима. Материал изготовления сердечника магнитопровода оценивается по значениям величин, которые определяют качество свойств:

• Удельное сопротивление применяемых материалов прибора.
• Индукция насыщения.
• Возможность применения самых тонких листов стали или лент.
• Коэрцитивная сила.

Электротехническая сталь

Импульсные трансформаторы предпочтительно оснащать магнитопроводами, изготовленными из электротехнической стали марок от 3405 до 3425, которые имеют наиболее высокие значения индукции насыщения и низкие параметры коэрцитивной силы, а также наибольшее значение величины прямоугольности формы петли гистерезисного цикла. Такой материал в настоящее время приобрел большую популярность.

Пермаллой

Этот материал является прецизионным сплавом, обладающим магнито-мягкими свойствами. Он чаще всего состоит из железа и никеля, с добавлением легирующих элементов.

Ферриты

Другим очень востребованным материалом для изготовления импульсных трансформаторов, а точнее, его сердечника являются ферритовые материалы. Они имеют малую длительность трансформируемых импульсов. Такие магнитопроводы обладают повышенным удельным сопротивлением и не имеют потерь от вихревых токов. Они применяются для импульсных трансформаторов с интервалом импульсов, который измеряется несколькими наносекундами.

Система обозначений и маркировки импульсных трансформаторов включает в себя следующие элементы:

• Первый – буква – Т,
• Второй – буква И (импульсный) или сочетание букв ИМ. Буква И соответствует трансформаторам с длительностью входного импульса от 0,5 до 100 мкс, а ИМ – от 0,02 до 100 мкс.
• Третий – число порядковый номер разработки.

Например: обозначение ТИ-5 – трансформатор импульсный с длительностью входного импульса от 0,5 до 100 мкс, номер разработки 5

Видео: Импульсный трансформатор

Импульсный трансформатор принцип работы

Принцип работы импульсных трансформаторов заключается в том, что на них подаются однополярные импульсы с постоянной токовой составляющей, в связи с чем магнитопровод находится в состоянии постоянного подмагничивания. Ниже показана принципиальная схема подключения такого устройства.

схема работы импульсного трансформатора. Как видите, схема подключения практически идентична с обычными трансформаторами, чего не скажешь о временной диаграмме.

Временная диаграмма иллюстрирующая работу импульсного трансформатора

На первичную обмотку поступают импульсные сигналы, имеющие прямоугольную форму е_(t), временной интервал между которыми довольно короткий. Это вызывает возрастание индуктивности во время интервала t_u, после чего наблюдается ее спад в интервале (Т-t_u).

Перепады индукции происходят со скоростью, которую можно выразить через постоянную времени по формуле: τ_p=L_/Rн

Коэффициент, описывающий разность индуктивного перепада, определяется следующим образом: ∆В=В_max – В_r

• В_max – уровень максимального значения индукции;
• В_r –остаточный.

Более наглядно разность индукций представлена на рисунке, отображающем смещение рабочей точки в магнитопроводном контуре ИТ.

График смещения

Как видно на временной диаграмме, вторичная катушка имеет уровень напряжения U₂, в котором присутствуют обратные выбросы. Так проявляет себя накопленная в магнитопроводе энергия, которая зависит от намагничивания (параметр i_u).

Импульсы тока проходящего через первичную катушку, отличаются трапецеидальной формой, поскольку токи нагрузки и линейные (вызванные намагничиванием сердечника) совмещаются.

Уровень напряжения в диапазоне от 0 до t_u остается неизменным, его значение е_t=U_m. Что касается напряжения на вторичной катушке, то его можно вычислить, воспользовавшись формулой:

• Ψ – параметр потокосцепления;
• S – величина, отображающая сечение магнитопроводного сердечника.

Учитывая, что производная, характеризующая изменения тока, проходящего через первичную катушку, является постоянной величиной, нарастание уровня индукции в магнитопроводе происходит линейно. Исходя из этого, допустимо вместо производной внести разность показателей, сделанных через определенный интервал времени, что позволяет внести изменения в формулу:

в этом случае ∆t будет отождествляться с параметром t_u , который характеризует длительность, с которой протекает входной импульс напряжения.

Чтобы вычислить площадь импульса, с которым напряжение образуется во вторичной обмотке импульсного трансформатора, необходимо обе части предыдущей формулы умножить на t_u. В результате мы придем к выражению, которое позволяет получить основной параметр ИТ:

Заметим, что от параметра ∆В прямо пропорционально зависит величина площади импульса.

Вторая по значимости величина, характеризующая работу ИТ, – перепад индукции, на него влияют такие параметры, как сечение и магнитная проницаемость сердечника магнитопровода, а также числа витков на катушке:

Здесь:

• L _{– перепад индукции;}
• µ_а – магнитная проницаемость сердечника;
• W₁ – число витков первичной обмотки;
• S – площадь сечения сердечника;
• l_cр – длинна (периметр) сердечника (магнитопровода)
• В_r – величина остаточной индукции;
• В_max – уровень максимального значения индукции.
• H_m – Напряженность магнитного поля (максимальная).

Учитывая, что параметр индуктивности импульсного трансформатора полностью зависит от магнитной проницаемости сердечника, при расчета необходимо исходить из максимального значения µ_а, которое показывает кривая намагничивания. Соответственно, что у материала, из которого делается сердечник, уровень параметра В_r, отображающий остаточную индукцию, должен быть минимальным.

Исходя из этого, в качестве на роль материала сердечника ИТ, идеально подходит лента, изготовленная из трансформаторной стали. Также можно применять пермаллой, у которого такой параметр как коэффициент прямоугольности, минимальный.

Высокочастотным импульсным трансформатором идеально подходят сердечники из ферритовых сплавов, поскольку этот материал отличается незначительными динамическими потерями. Но из-за его низкой индуктивности приходится делать ИТ больших размеров.

Видео: Как работает импульсный трансформатор / трансформатор своими руками / демонстрация

Как ремонтировать импульсный блок питания

Импульсный источник питания — это инверторная система, в которой входное переменное напряжение выпрямляется, а потом полученное постоянное напряжение преобразуется в импульсы высокой частоты и установленой скважности, которые как правило, подаются на импульсный трансформатор.

Немного о применении и устройстве ИБП

Под аббревиатурой ИБП достаточно часто упоминается источник бесперебойного питания. Чтобы не было разночтений, условимся, что в данной статье это Импульсный Блок Питания.

Практически все импульсные блоки питания, применяющиеся в электронной аппаратуре построены по двум функциональным схемам.

Рис.1. Функциональные схемы импульсных блоков питания

По полумостовой схеме выполняются, как правило, достаточно мощные блоки питания, например компьютерные. По двухтактной схеме изготавливаются также блоки питания мощных эстрадных УМЗЧ и сварочных аппаратов.

Кому доводилось ремонтировать усилители мощностью 400 и более ватт, прекрасно знает, какой у них вес. Речь идет, естественно, об УМЗЧ с традиционным трансформаторным блоком питания. ИБП телевизоров, мониторов, DVD-проигрывателей чаще всего делаются по схеме с однотактным выходным каскадом.

Хотя реально существуют и другие разновидности выходных каскадов, которые показаны на рисунке 2.

Рис.2. Выходные каскады импульсных блоков питания

Здесь показаны только силовые ключи и первичная обмотка силового трансформатора.

Если внимательно посмотреть на рисунок 1, нетрудно заметить, что всю схему можно разделить на две части — первичную и вторичную. Первичная часть содержит сетевой фильтр, выпрямитель напряжения сети, силовые ключи и силовой трансформатор. Эта часть гальванически связана с сетью переменного тока.

Кроме силового трансформатора в импульсных блоках питания применяются еще развязывающие трансформаторы, через которые управляющие импульсы ШИМ – контроллера подаются на затворы (базы) силовых транзисторов. Таким способом обеспечивается гальваническая развязка от сети вторичных цепей. В более современных схемах эта развязка осуществляется при помощи оптронов.

Вторичные цепи гальванически отвязаны от сети при помощи силового трансформатора: напряжение с вторичных обмоток подается на выпрямитель, и далее в нагрузку. От вторичных цепей питаются также схемы стабилизации напряжения и защиты.

Очень простые импульсные блоки питания

Выполняются на базе автогенератора, когда задающий ШИМ контроллер отсутствует. В качестве примера такого ИБП можно привести схему электронного трансформатора Taschibra.

Рис.3. Электронный трансформатор Taschibra

Подобные электронные трансформаторы выпускаются и другими фирмами. Их основное назначение — питание галогенных ламп. Отличительная особенность подобной схемы — простота и малое количество деталей. Недостатком можно считать то, что без нагрузки эта схема просто не запускается, выходное напряжение нестабильно и имеет высокий уровень пульсаций. Но лампочки все-таки светят! При этом вторичная цепь полностью отвязана от питающей сети.

Совершенно очевидно, что ремонт такого блока питания сводится к замене транзисторов, резисторов R4, R5, иногда диодного моста VDS1 и резистора R1, выполняющего роль предохранителя. Просто нечему больше в этой схеме сгореть. При небольшой цене электронных трансформаторов чаще просто покупается новый, а ремонт делается, что называется, «из любви к искусству».

Сначала техника безопасности

Коль скоро имеется такое весьма неприятное соседство первичной и вторичной цепей, которые в процессе ремонта обязательно, пусть, даже случайно, придется пощупать руками, то следует напомнить некоторые правила техники безопасности.

Прикасаться к включенному источнику можно только одной рукой, ни в коем случае не сразу обеими. Это известно каждому, кто работает с электрическими установками. Но лучше не касаться вовсе, или, только после отключения от сети путем выдергивания вилки из розетки. Также не следует на включенном источнике что-то паять или просто крутить отверткой.

В целях обеспечения электробезопасности на платах блоков питания «опасная» первичная сторона платы обводится достаточно широкой полосой или заштриховывается тонкими полосками краски, чаще белого цвета. Это предупреждение о том, что трогать руками эту часть платы опасно.

Даже выключенный импульсный блок питания можно касаться руками только через некоторое время, не менее 2…3 минут после выключения: на высоковольтных конденсаторах заряд сохраняется достаточно долго, хотя в любом нормальном блоке питания параллельно конденсаторам установлены разрядные резисторы. Помните, как в школе предлагали друг другу заряженный конденсатор! Убить, конечно, не убьет, но удар получается достаточно чувствительный.

Но самое страшное даже не в этом: ну, подумаешь, чуть щипнуло. Если сразу после выключения прозвонить электролитический конденсатор мультиметром, то вполне возможно пойти в магазин за новым.

Когда такое измерение предвидится, конденсатор нужно разрядить, хотя бы пинцетом. Но лучше это сделать с помощью резистора сопротивлением в несколько десятков КОм. В противном случае разряд сопровождается кучей искр и достаточно громким щелчком, да и для конденсатора такое КЗ не очень полезно.

И все же, при ремонте приходится касаться включенного импульсного блока питания, хотя бы для проведения каких-то измерений. В этом случае максимально обезопасить себя любимого от поражения электричеством поможет развязывающий трансформатор, часто его называют трансформатор безопасности.

Если же в двух словах, то это трансформатор с двумя обмотками на 220В, мощностью 100…200Вт (зависит от мощности ремонтируемого ИБП), электрическая схема показана на рисунке 4.

Рис.4. Трансформатор безопасности

Левая по схеме обмотка включается в сеть, к правой обмотке через лампочку подключается неисправный импульсный блок питания. Самое главное при таком включении это то, что ОДНОЙ рукой прикасаться к любому концу вторичной обмотки можно безбоязненно, равно как и ко всем элементом первичной цепи блока питания.

О роли лампочки и ее мощности

Чаще всего ремонт импульсного блока питания выполняется без развязывающего трансформатора, но в качестве дополнительной меры безопасности включение блока производится через лампочку мощностью 60…150Вт. По поведению лампочки можно, в общем, судить о состоянии блока питания. Конечно, такое включение не обеспечит гальванической развязки от сети, трогать руками не рекомендуется, но от дыма и взрывов вполне может защитить.

Если при включении в сеть лампочка зажигается в полный накал, то следует искать неисправность в первичной цепи. Как правило, это пробитый силовой транзистор или выпрямительный мост. При нормальной работе блока питания лампочка сначала вспыхивает достаточно ярко (заряд конденсаторов), а потом нить накала продолжает слабо светиться.

Насчет этой лампочки существует несколько мнений. Кто-то говорит, что она не помогает избавиться от непредвиденных ситуаций, а кто-то считает, что намного снижается риск спалить только что запаянный транзистор. Будем придерживаться этой точки зрения, и лампочку для ремонта использовать.

О разборных и неразборных корпусах

Чаще всего импульсные блоки питания выполняются в корпусах. Достаточно вспомнить компьютерные блоки питания, различные адаптеры, включаемые в розетку, зарядные устройства для ноутбуков, мобильных телефонов и т.п.

В случае компьютерных блоков питания все достаточно просто. Из металлического корпуса выкручиваются несколько винтиков, снимается металлическая же крышка и, пожалуйста, вся плата с деталями уже в руках.

Если корпус пластмассовый, то следует поискать на обратной стороне, где находится сетевая вилка, маленькие шурупчики. Тогда все просто и понятно, отвернул и снял крышку. В этом случае можно сказать, что просто повезло.

Но в последнее время все идет по пути упрощения и удешевления конструкций, и половинки пластмассового корпуса просто склеиваются, причем достаточно прочно. Один товарищ рассказывал, как возил в какую-то мастерскую подобный блок. На вопрос, как же его разобрать мастера сказали: «Ты, что не русский?». После чего взяли молоток и быстренько раскололи корпус на две половинки.

На самом деле это единственный способ для разборки пластиковых клееных корпусов. Вот только колотить надо аккуратно и не очень фанатично: под действием ударов по корпусу могут оборваться дорожки, ведущие к массивным деталям, например, трансформаторам или дросселям.

Помогает также вставленный в шов нож, и легкое постукивание по нему все тем же молотком. Правда, после сборки остаются следы этого вмешательства. Но пусть уж будут незначительные следы на корпусе, зато не придется покупать новый блок.

Как найти схему

Если в прежние времена практически ко всем устройствам отечественного производства прилагались принципиальные электрические схемы, то современные иностранные производители электроники делиться своими секретами не хотят. Вся электронная техника комплектуется лишь руководством пользователя, где показывается, какие надо нажимать кнопки. Принципиальные схемы к пользовательскому руководству не прилагаются.

Предполагается, что устройство будет работать вечно или ремонт будет производиться в авторизованных сервисных центрах, где имеются руководства по ремонту, именуемые сервис мануалами (service manual). Сервисные центры не имеют права делиться со всеми желающими этой документацией, но, хвала интернету, на многие устройства эти сервис мануалы находить удается. Иногда это может получиться безвозмездно, то есть, даром, а иногда нужные сведения можно получить за незначительную сумму.

Но даже если нужную схему найти не удалось, отчаиваться не стоит, тем более при ремонте блоков питания. Практически все становится понятно при внимательном рассмотрении платы. Вот этот мощный транзистор — не что иное как выходной ключ, а эта микросхема — ШИМ контроллер.

В некоторых контроллерах мощный выходной транзистор «спрятан» внутри микросхемы. Если эти детали достаточно габаритные, то на них имеется полная маркировка, по которой можно найти техническую документацию (data sheet) микросхемы, транзистора, диода или стабилитрона. Именно эти детали составляют основу импульсных блоков питания.

Даташиты содержат весьма полезную информацию. Если это микросхема ШИМ контроллера, то можно определить, где какие выводы, какие на них приходят сигналы. Тут же можно найти внутреннее устройство контроллера и типовую схему включения, что очень помогает разобраться с конкретной схемой.

Несколько сложнее найти даташиты на малогабаритные компоненты SMD. Полная маркировка на маленьком корпусе не помещается, вместо нее на корпусе ставится кодовое обозначение из нескольких (три, четыре) букв и цифр. По этому коду с помощью таблиц или специальных программ, добытых опять-таки в интернете, удается, правда не всегда, найти справочные данные неведомого элемента.

Измерительные приборы и инструмент

Для ремонта импульсных блоков питания потребуется тот инструмент, который должен быть у каждого радиолюбителя. В первую очередь это несколько отверток, кусачки-бокорезы, пинцет, иногда пассатижи и даже упомянутый выше молоток. Это для слесарно-монтажных работ.

Для паяльных работ, конечно же, понадобится паяльник, лучше несколько, различной мощности и габаритов. Вполне подойдет обычный паяльник мощностью 25…40Вт, но лучше, если это будет современный паяльник с терморегулятором и стабилизацией температуры.

Для отпаивания многовыводных деталей хорошо иметь под руками если не супердорогую паяльную станцию, то хотя бы простенький недорогой паяльный фен. Это позволит без особых усилий и разрушения печатных плат выпаивать многовыводные детали.

Для измерения напряжений, сопротивлений и несколько реже токов понадобится цифровой мультиметр, пусть даже не очень дорогой, или старый добрый стрелочный тестер. О том, что стрелочный прибор еще рано списывать со счетов, какие он дает дополнительные возможности, которых нет у современных цифровых мультиметров, можно прочитать в статье «Стрелочные и цифровые мультиметры — достоинства и недостатки».

Неоценимую помощь в ремонте импульсных блоков питания может оказать осциллограф. Тут тоже вполне возможно воспользоваться стареньким, даже не очень широкополосным электронно-лучевым осциллографом. Если конечно есть возможность приобрести современный цифровой осциллограф, то это еще лучше. Но, как показывает практика, при ремонте импульсных блоков питания можно обойтись и без осциллографа.

Собственно при ремонте возможны два исхода: либо отремонтировать, либо сделать еще хуже. Тут уместно вспомнить закон Хорнера: «Опыт растет прямо пропорционально числу выведенной из строя аппаратуры». И хотя закон этот содержит изрядную долю юмора, в практике ремонта дела обстоят именно таким образом. Особенно в начале пути.

Поиск неисправностей

Импульсные блоки питания выходят из строя намного чаще, чем другие узлы электронной аппаратуры. В первую очередь сказывается то, что присутствует высокое сетевое напряжение, которое после выпрямления и фильтрации становится еще выше. Поэтому силовые ключи и весь инверторный каскад работают в очень тяжелом режиме, как электрическом, так и тепловом. Чаще всего неисправности кроются именно в первичной цепи.

Неисправности можно разделить на два типа. В первом случае отказ импульсного блока питания сопровождается дымом, взрывами, разрушением и обугливанием деталей, иногда дорожек печатной платы.

Казалось бы, что вариант простейший, достаточно только поменять сгоревшие детали, восстановить дорожки, и все заработает. Но при попытке определить тип микросхемы или транзистора выясняется, что вместе с корпусом улетучилась и маркировка детали. Что тут было, без схемы, которой чаще под рукой нет, узнать невозможно. Иногда ремонт на этой стадии и заканчивается.

Второй тип неисправности тихий, как говорил Лёлик, без шума и пыли. Просто бесследно пропали выходные напряжения. Если этот импульсный блок питания представляет собой простой сетевой адаптер вроде зарядника для сотового или ноутбука, то в первую очередь следует проверить исправность выходного шнура.

Чаще всего происходит обрыв либо около выходного разъема, либо у выхода из корпуса. Если блок включается в сеть при помощи шнура с вилкой, то в первую очередь следует убедиться в его исправности.

После проверки этих простейших цепей уже можно лезть в дебри. В качестве этих дебрей возьмем схему блока питания 19-дюймового монитора LG_flatron_L1919s. Собственно неисправность была достаточно простой: вчера включался, а сегодня не включается.

При кажущейся серьезности устройства — как-никак монитор, схема блока питания достаточно проста и наглядна.

Описание схемы и рекомендации по ремонту

После вскрытия монитора было обнаружено несколько вздутых электролитических конденсаторов (C202, C206, C207) на выходе блока питания. В таком случае лучше поменять сразу все конденсаторы, всего шесть штук. Стоимость этих деталей копеечная, поэтому не стоит ждать, когда они тоже вспучатся. После такой замены монитор заработал. Кстати, такая неисправность у мониторов LG достаточно частая.

Вспученные конденсаторы вызывали срабатывание схемы защиты, о работе которой будет рассказано чуть позже. Если после замены конденсаторов блок питания не заработал, придется искать другие причины. Для этого рассмотрим схему более подробно.

Рис 5. Блок питания монитора LG_flatron_L1919s (для увеличения нажмите на рисунок)

Сетевой фильтр и выпрямитель

Сетевое напряжение через входной разъем SC101, предохранитель F101, фильтр LF101 поступает на выпрямительный мост BD101. Выпрямленное напряжение через термистор Th201 поступает на сглаживающий конденсатор C101. На этом конденсаторе получается постоянное напряжение 310В, которое поступает на инвертор.

Если это напряжение отсутствует или намного меньше указанной величины, то следует проверить сетевой предохранитель F101, фильтр LF101, выпрямительный мост BD101, конденсатор C101, и термистор Th201. Все указанные детали легко проверить с помощью мультиметра. Если возникает подозрение на конденсатор C101, то лучше поменять его на заведомо исправный.

Кстати, сетевой предохранитель просто так не сгорает. В большинстве случаев его замена не приводит к восстановлению нормальной работы импульсного блока питания. Поэтому следует искать другие причины, приводящие к перегоранию предохранителя.

Предохранитель следует ставить на тот же ток, который указан на схеме, и ни в коем случае не «умощнять» предохранитель. Это может привести к еще более серьезным неисправностя.

Инвертор

Инвертор выполнен по однотактной схеме. В качестве задающего генератора используется микросхема ШИМ-контроллера U101 к выходу которой подключен силовой транзистор Q101. К стоку этого транзистора через дроссель FB101 подключена первичная обмотка трансформатора T101 (выводы 3-5).

Дополнительная обмотка 1-2 с выпрямителем R111, D102, C103 используется для питания ШИМ контроллера U101 в установившемся режиме работы блока питания. Запуск ШИМ контроллера при включении производится резистором R108.

Выходные напряжения

Блок питания вырабатывает два напряжения: 12В/2А для питания инвертора ламп подсветки и 5В/2А для питания логической части монитора.

От обмотки 10-7 трансформатора T101 через диодную сборку D202 и фильтр C204, L202, C205 получается напряжение 5В/2А.

Последовательно с обмоткой 10-7 соединена обмотка 8-6, от которой с помощью диодной сборки D201 и фильтра C203, L201, C202, C206, C207 получается постоянное напряжение 12В/2А.

Защита от перегрузок

В исток транзистора Q101 включен резистор R109. Это датчик тока, который через резистор R104 подключен к выводу 2 микросхемы U101.

При перегрузке на выходе ток через транзистор Q101 увеличивается, что приводит к падению напряжения на резисторе R109, которое через резистор R104 подается на вывод 2CS/FB микросхемы U101 и контроллер перестает вырабатывать управляющие импульсы (вывод 6OUT). Поэтому напряжения на выходе блока питания пропадают.

Именно эта защита и срабатывала при вспученных электролитических конденсаторах, о которых было упомянуто выше.

Уровень срабатывания защиты 0,9В. Этот уровень задается источником образцового напряжения внутри микросхемы. Параллельно резистору R109 подключен стабилитрон ZD101 с напряжением стабилизации 3,3В, что обеспечивает защиту входа 2CS/FB от повышенного напряжения.

К выводу 2CS/FB через делитель R117, R118, R107 подается напряжение 310В с конденсатора С101, что обеспечивает срабатывание защиты от повышенного напряжения сети. Допустимый диапазон сетевого напряжения, при котором монитор нормально работает находится в диапазоне 90…240В.

Стабилизация выходных напряжений

Выполнена на регулируемом стабилитроне U201 типа A431. Выходное напряжение 12В/2А через делитель R204, R206 (оба резистора с допуском 1%) подается на управляющий вход R стабилитрона U201. Как только выходное напряжение становится равным 12В, стабилитрон открывается и засвечивается светодиод оптрона PC201.

В результате открывается транзистор оптрона, (выводы 4, 3) и напряжение питания контроллера через резистор R102 подается на вывод 2CS/FB. Импульсы на выводе 6OUT пропадают, и напряжение на выходе 12В/2А начинает падать.

Напряжение на управляющем входе R стабилитрона U201 падает ниже опорного напряжения (2,5В), стабилитрон запирается и выключает оптрон PC201. На выходе 6OUT появляются импульсы, напряжение 12В/2А начинает возрастать и цикл стабилизации повторяется снова. Подобным образом цепь стабилизации построена во многих импульсных блоков питания, например, в компьютерных.

Таким образом, получается, что на вход 2CS/FB контроллера с помощью проводного ИЛИ подключены сразу три сигнала: защита от перегрузок, защита от превышения напряжения сети и выход схемы стабилизатора выходных напряжений.

Вот тут как раз уместно вспомнить, как можно проверить работу этой петли стабилизации. Для этого достаточно при ВЫКЛЮЧЕННОМ!!! из сети блоке питания подать на выход 12В/2А напряжение от регулируемого блока питания.

На выход оптрона PC201 зацепиться лучше стрелочным тестером в режиме измерения сопротивлений. Пока напряжение на выходе регулируемого источника ниже 12В, сопротивление на выходе оптрона будет большим.

Теперь будем увеличивать напряжение. Как только напряжение станет больше 12В, стрелка прибора резко упадет в сторону уменьшения сопротивления. Это говорит о том, что стабилитрон U201 и оптопара PC201 исправны. Следовательно, стабилизация выходных напряжений должна работать нормально.

В точности так же можно проверить работу петли стабилизации у компьютерных импульсных блоков питания. Главное разобраться в том, к какому напряжению подключен стабилитрон.

Если все указанные проверки прошли удачно, а блок питания не запускается, то следует проверить транзистор Q101, выпаяв его из платы. При исправном транзисторе виновата, скорей всего, микросхема U101 или ее обвязка. В первую очередь это электролитический конденсатор C105, который лучше всего проверить заменой на заведомо исправный.

Ранее ЭлектроВести писали, что ОП «Энергоатом-Трейдинг» на торгах Украинской энергетической биржи (УЭБ) реализовал 168 тыс. МВт*ч «ночной» электроэнергии по цене 682,35 грн/МВт*ч, что на 43,2% ниже стартовой цены, составляющей 1200 грн/Мвт*ч.

По материалам: electrik.info.

Импульсный трансформатор

— Принципы работы

Магнитный поток в типичном сердечнике трансформатора переменного тока чередуется между положительными и отрицательными значениями. Магнитного потока в типичном импульсном трансформаторе нет. Типичный импульсный трансформатор работает в униполярном режиме (плотность потока может совпадать, но не переходить ноль).

Фиксированный постоянный ток можно использовать для создания смещающего постоянного магнитного поля в сердечнике трансформатора, тем самым заставляя поле пересекать нулевую линию.Импульсные трансформаторы обычно (не всегда) работают на высокой частоте, что требует использования сердечников с низкими потерями (обычно ферритов).

На рисунке 1A показана электрическая схема импульсного трансформатора. На рисунке 1B показано эквивалентное представление высокочастотной схемы трансформатора, применимое к импульсным трансформаторам. Схема рассматривает паразитные элементы, индуктивности рассеяния и емкость обмотки как элементы с сосредоточенными параметрами, но на самом деле они являются распределенными элементами. Импульсные трансформаторы можно разделить на два основных типа: силовые и сигнальные.

Примером применения силового импульсного трансформатора может быть точное управление нагревательным элементом от постоянного источника постоянного напряжения. Напряжение может повышаться или понижаться в зависимости от соотношения витков импульсного трансформатора. Питание импульсного трансформатора включается и выключается с помощью переключателя (или переключающего устройства) с рабочей частотой и длительностью импульса, которые обеспечивают необходимое количество энергии. Следовательно, температура также контролируется. Трансформатор обеспечивает гальваническую развязку между входом и выходом.Трансформаторы, используемые в источниках питания прямого преобразователя, в основном представляют собой импульсные трансформаторы силового типа. Существуют конструкции мощных импульсных трансформаторов, мощность которых превышает 500 киловатт.

Конструкция импульсного трансформатора сигнального типа ориентирована на выдачу сигнала на выходе. Трансформатор выдает импульсный сигнал или серию импульсов. Коэффициент трансформации импульсного трансформатора можно использовать для регулировки амплитуды сигнала и обеспечения согласования импеданса между источником и нагрузкой.Импульсные трансформаторы часто используются при передаче цифровых данных и в схемах управления затвором транзисторов, полевых транзисторов, тиристоров и т.д. В последнем случае импульсные трансформаторы могут называться «затворными трансформаторами» или трансформаторами затворов €. Импульсные трансформаторы сигнального типа работают с относительно низкими уровнями мощности. Для передачи цифровых данных трансформаторы сконструированы так, чтобы минимизировать искажение сигнала. Трансформаторы могут работать с постоянным током смещения. Многие импульсные трансформаторы сигналов также относятся к широкополосным трансформаторам.Импульсные трансформаторы сигнального типа часто используются в системах связи и цифровых сетях.

Конструкции импульсных трансформаторов сильно различаются по номинальной мощности, индуктивности, уровню напряжения (от низкого к высокому), рабочей частоте, размеру, сопротивлению, полосе пропускания (частотная характеристика), упаковке, емкости обмотки и другим параметрам. Разработчики стараются минимизировать паразитные элементы, такие как индуктивность рассеяния и емкость обмотки, используя конфигурации обмоток, которые оптимизируют связь между обмотками.

Butler Winding может изготавливать (и уже производила) импульсные трансформаторы самых разных форм и размеров. Это включает в себя; различные стандартные типы сердечника со структурой бобины (E, EP, EFD, PQ, POT, U и другие), тороиды и некоторые нестандартные конструкции. Наши верхние пределы — 40 фунтов веса и 2 киловатта мощности. У нас есть опыт работы с обмотками из фольги, обмоток из тонкой проволоки и безупречной многослойности. Для тороидов мы можем (и уже сделали) секторную обмотку, обмотку с прогрессивной обмоткой, обмотку в ряд и намотку с прогрессивным блоком.Обмотка Батлера имеет множество намоточных машин, бобину / трубку и тороид. Сюда входят две программируемые автоматизированные машины и машина для заклейки тороидов. Обмотка Батлера имеет вакуумную камеру (камеры) для вакуумной пропитки, а также может герметизировать. Для обеспечения качества компания Butler Winding приобрела две программируемые автоматизированные испытательные машины. Большая часть нашей продукции проходит 100% тестирование на этих машинах.

Конструкция, типы и использование

Импульсный трансформатор также известен как триггерный трансформатор, трансформатор управления затвором, трансформатор затвора, сигнальный трансформатор (или) широкополосный трансформатор в некоторых приложениях, a.Основная функция этого трансформатора — передача импульсов напряжения между обмотками и нагрузкой. Эти трансформаторы используются для гальванической развязки (передачи сигнала), схем управления малой мощностью и основных компонентов, используемых в мощных импульсных источниках питания. Используя этот трансформатор, можно изменять амплитуду импульса напряжения; полярность импульса можно инвертировать, соединяя различные каскады в импульсном усилителе и развязывающем трансформаторе.

Что такое импульсный трансформатор?

Определение: Трансформатор, улучшенный для генерации электрических импульсов с высокой скоростью, а также стабильной амплитудой, известен как импульсный трансформатор.Они регулярно используются при передаче цифровой информации, а также в транзисторах, в основном в схемах управления затвором.
Идеальный трансформатор должен иметь гальваническую развязку и распределенную емкость. Для защиты цепи емкость с низкой связью также жизненно важна для защиты цепи.

импульсный трансформатор

Типы сигналов импульсных трансформаторов варьируются от дополнительных логических приводов до линий передачи. Эти трансформаторы работают с меньшими порогами мощности.Некоторые такие трансформаторы служат как широкополосные трансформаторы. Для типов трансформаторов с цифровой передачей данных они усовершенствованы, чтобы уменьшить искажения сигнала.

Соответствие сигнала и частотный диапазон можно определить по внешним характеристикам, таким как межобмоточная емкость, индивидуальная емкость каждой обмотки, а также сопротивление.

Негативные эффекты этих функций приведут к спаду, перерегулированию, обратному ходу и времени спада и сдерживанию подъема. Таким образом, импульсные трансформаторы проектируются на основе индуктивности, рабочей частоты, классов мощности, номинального напряжения, размера, диапазона частот, сопротивления и емкости обмотки.

Типы импульсных трансформаторов

Эти трансформаторы подразделяются на два типа:

• Силовой импульсный трансформатор
• Сигнальный импульсный трансформатор

1). Силовой импульсный трансформатор

Эти трансформаторы изменяют напряжение с уровня мощности (одна конфигурация уровня / фазы) на другой. Конфигурации этих трансформаторов доступны в однофазном или трехфазном исполнении и различаются в зависимости от способа подключения обмотки.

2).Сигнальный импульсный трансформатор

Эти трансформаторы представляют собой один из видов импульсных трансформаторов, использующих электромагнитную индукцию для передачи информации одной цепи в другую. Они регулярно используются для повышения или понижения напряжения в силовом трансформаторе с одной поверхности на другую. Используя сигнальные трансформаторы, нет. передаточного числа обмоток решает изменить напряжение.

Эти трансформаторы содержат сердечники с низкими потерями, предназначенные для работы на высоких частотах. Паразитные элементы, такие как емкость обмотки и индуктивность рассеяния, можно уменьшить, разработав конфигурацию обмотки, чтобы можно было улучшить связь.

Технические характеристики

Эти трансформаторы в основном включают технические характеристики, такие как частота повторения, рабочий цикл, ширина импульса, диапазон, напряжение ввода / вывода, ток, частота и физические размеры, такие как длина (L), ширина (W) и высота (H) .

Частота следования импульсов стандартная №. импульсов за каждую единицу времени в конкретный период. Ширина импульса — это период между первичным и последним случаями, когда мгновенная амплитуда достигает определенной доли пиковой амплитуды импульса.

Конструкция

Конструкция тороидального трансформатора показана ниже. Основная задача этого трансформатора — генерировать импульс для полупроводниковых устройств, а также обеспечивать электрическую изоляцию.

конструкция импульсного трансформатора

На приведенном выше рисунке показан трансформатор в тороидальной форме. Он включает в себя две обмотки: первичную и вторичную. Каждая обмотка включает в себя равное количество оборотов, поэтому любая из них может работать как первичная, иначе вторичная.

Импульс на тиристор может подаваться через 1: 1, в противном случае импульсный трансформатор 1: 1: 1, а импульс на непрерывный тиристор может подаваться через трехобмоточный трансформатор. На приведенном выше рисунке последовательный резистор (R) должен останавливать ток удержания кремниевого управляемого выпрямителя. Основная функция диода в схеме — избежать обратного тока затвора. Импульсный трансформатор 1: 1: 1 в основном используется для создания импульса для непрерывного тиристора.

Эта конструкция трансформатора обсуждалась выше.После завершения проектирования КПД трансформатора должен быть высоким. Индуктивность первичной обмотки трансформатора должна быть высокой для уменьшения тока намагничивания. Постоянный ток подается через главную обмотку трансформатора, чтобы избежать насыщения сердечника. Между обмотками должна быть изоляция, чтобы защитить обмотку от насыщения. Требуется фиксированная связь между двумя обмотками. Паразитный сигнал дает полосу во время межфазной емкости на высокой частоте.

Импульсный трансформатор Преимущества и недостатки

Преимущества этого трансформатора включают следующее.

• Малый размер
• Меньшая стоимость
• Работает на высокой частоте
• Изоляционное напряжение высокое

К недостаткам этого трансформатора можно отнести следующее.

• При низкой частоте формы первичных и вторичных сигналов отличаются друг от друга.
• Ток насыщения сердечника можно уменьшить за счет постоянного тока через первичную обмотку.

Импульсный трансформатор использует

• Использование этого трансформатора включает следующее.
• Сигнальные импульсные трансформаторы используются в телекоммуникациях, цифровые схемы.
• Силовые импульсные трансформаторы используются для изоляции силовых цепей от цепи управления.
• Высоковольтные импульсные трансформаторы используются в радиолокационных устройствах и в системах импульсного питания.
• Силовая электроника
• Радары
• Цифровая электроника
• Связь

Таким образом, речь идет об импульсном трансформаторе, который используется для оцифровки компьютеров, измерения устройств, а также для импульсной связи.Некоторые виды трансформаторов используются в сфере электроснабжения, чтобы сделать частую границу между низковольтным управлением схемами и высоковольтными затворами в силовых полупроводниках. Вот вам вопрос, каковы принципы работы импульсного трансформатора ?

Insight — Как работают импульсные трансформаторы

Мы привыкли использовать трансформаторы в приложениях со ступенчатым изменением напряжения и обеспечивать изоляцию выходных цепей от нагрузок и переходных процессов, влияющих на вход.Эти трансформаторы отлично работают в большинстве сценариев, с которыми мы сталкиваемся в повседневной жизни, таких как зарядное устройство для мобильного телефона, адаптер постоянного тока, понижающий трансформатор на ближайшем распределительном столбе и т. Д. Но когда дело доходит до приложений, где квадратные, импульсные- Как и в случае с сигналами, обычные трансформаторы выдают искаженный сигнал.

Следовательно, для таких приложений, как цифровая связь, вспышки фотокамер, радарные системы и другие области, где требуется импульсная форма относительно высокого напряжения, требуются специальные типы трансформаторов, «импульсные трансформаторы».Импульсные трансформаторы имеют небольшие размеры и обеспечивают все желаемые качества, ожидаемые от трансформаторов, предназначенных для обработки прямоугольных импульсов. Давайте исследуем структуру одного такого импульсного трансформатора и попытаемся выяснить, чем он отличается от обычных трансформаторов.

Рис.1: Стандартный импульсный трансформатор

Наружный кожух

НАРУЖНЫЙ КОРПУС

Представленный здесь трансформатор в пластиковом корпусе имеет две вторичные обмотки и одну первичную обмотку.Коэффициент трансформации обычно указывается на упаковке трансформатора. В данном случае это «1: 1: 1», как указано на передней части трансформатора. Часто требуется несколько вторичных катушек для обеспечения нескольких выходных портов трансформатору. В зависимости от предполагаемого применения импульсный трансформатор может иметь конфигурацию 1: 1, как в простом трансформаторе для соединения входа с одним выходом, конфигурация 1: 1: 1, часто используемая для включения двух тиристоров в обратной параллельной конфигурации, или даже конфигурация 1: 1: 1: 1, также известная как обратный трансформатор.Вторичные обмотки электрически изолированы друг от друга для обеспечения минимальной индуктивности рассеяния и других побочных эффектов связи между вторичными катушками.

Рис. 2: Изображение, показывающее внешний корпус импульсного трансформатора

При виде сбоку трансформатор выглядит как миниатюрный спутник, так как у него 6 ножек. Из этих 6 ветвей 2 подключены к первичной обмотке, а другие 4 представляют две пары вторичных катушек.

Оболочка плотно прилегает к трансформатору через толстый слой эпоксидной смолы, защищая трансформатор от внешних воздействий и механических рывков. При снятии оболочки раскрывается плотная пластиковая упаковка. Это полупрозрачный слой, намекающий на его внутренние составляющие. Слой эпоксидной смолы также помогает надежно удерживать ножки на своих местах, чтобы минимизировать паразитные потери и случайные колебания на выходных портах вторичных катушек из-за короткого замыкания или сцепления. На изображении ниже показан вид трансформатора после снятия пластикового кожуха.

Рис. 3: Изображение, показывающее боковой вид импульсного трансформатора

Трансформатор

Рис.4: Внутренний вид импульсного трансформатора

Соскоб эпоксидной смолы с трансформатора показывает настоящий трансформатор. На изображении выше мы можем мельком увидеть почти все: катушки, раму, ножки, ламинат и эпоксидную смолу.

Конструктивные особенности

Рис. 5: Изображение, показывающее конструктивные особенности импульсного трансформатора

Именно на этом уровне те существенные конструктивные различия между обычным трансформатором и поверхностью импульсного трансформатора.Первое и главное отличие — способ намотки катушек на раму. В большинстве обычных трансформаторов используется обмотка «сердечника», где обмотки находятся снаружи, а корпус — внутри. В импульсных трансформаторах используется обмотка «кожухового типа», в которой корпус окружает обмотки. Этот тип конструкции имеет такие характеристики, как пониженная восприимчивость к вихревым токам и потерям на утечку потока, более высокое напряжение и способность выдерживать короткое замыкание. Трансформаторы на основе оболочки механически более прочны, чем трансформаторы с сердечником.Первичная и вторичная обмотки намотаны друг на друга, поэтому их нельзя распознать, пока катушки не будут разрезаны. Каждый слой отделен от другого слоем изолятора. Возможны и другие конструкции намотки, например, когда обмотки наматываются бок о бок в стопку блинов. Когда в первичной катушке подаются импульсы, аналогичное напряжение индуцируется во вторичных катушках из-за магнитной связи и взаимной индукции.

Еще одним желаемым свойством трансформаторов, используемых с прямоугольными импульсами, являются быстрые и повторяющиеся циклы намагничивания-размагничивания.Чем круче петля гистерезиса, тем лучше. Следовательно, импульсные трансформаторы должны иметь прямоугольную петлю гистерезиса, чтобы удовлетворить такое требование. В отличие от трансформаторов аналоговых сигналов, в импульсных трансформаторах не может быть среднего состояния намагничивания. Чтобы выполнить это требование, в конструкцию включены значительные улучшения. Количество витков в импульсных трансформаторах меньше, чем у аналоговых сигналов, поэтому потери паразитной индуктивности низки. Емкость между первичной и вторичной обмотками также меньше в импульсных трансформаторах.Материал, используемый в раме, должен иметь высокую проницаемость с большим значением индуктивности, чтобы обеспечить быстрое намагничивание / размагничивание. Это накладывает ограничение на использование обычного материала, такого как кремниевая сталь, которая обычно используется в обычных аналоговых трансформаторах, используемых в импульсных трансформаторах. Эти свойства делают импульсный трансформатор достаточно способным минимизировать потери на искажения при передаче входных прямоугольных сигналов.

Рис. 6: Схематическое изображение, показывающее различные слои импульсного трансформатора

Для трансформаторов с оболочкой рама имеет плоскую форму «8».Эта форма достигается за счет наложения двух рамок в форме буквы «E» с зеркальной симметрией. Катушки легче наматывать на центральную ножку E-образной рамы по сравнению с 8-образной рамой, что сокращает время, необходимое для изготовления таких трансформаторов. Ниже показан набор ламинированных рам (слева) и единой рамной конструкции (справа), которая обычно изготавливается из микрометалла на основе пермаллоя или феррита. Эти материалы обладают очень высокой магнитной проницаемостью и, следовательно, высокими значениями индуктивности. структура электрически изолирована от других слоем краски / масла, чтобы максимизировать площадь поверхности, тем самым минимизируя потери на вихревые токи.

Рис.7: Набор рамок

Рис. 8: Изображения, демонстрирующие увеличенный вид рамок в форме буквы «E»

Клеммные соединения

Рис.9: Изображения, показывающие более близкий вид клеммных соединений

Ноги трансформатора показаны на изображениях выше. Их кладут на изолятор, чтобы предотвратить контакт с корпусом трансформатора, и на них наматываются выводы обмоток.Чтобы обеспечить максимальную целостность соединения между ножками и выводами проводов, некоторые сегменты намотанных проводов припаяны к ножкам, как показано на изображении выше (справа).

Для любого типичного импульсного трансформатора выходная мощность зависит от входа от источника, количества витков, длительности импульса и максимального напряжения, с которым он может работать. Импульсные трансформаторы малой мощности используются в цифровых коммуникационных и логических схемах для передачи «сигналов», в то время как трансформаторы средней мощности используются в таких приложениях, как вспышки фотокамер.Применения импульсных трансформаторов большой мощности включают запуск симисторов и тиристоров. Версии с более высокой мощностью используются в радиолокаторах, ускорителях частиц и т. Д.

]]> ]]>

---

Из рубрики: Insight
С тегами: импульсный, импульсный трансформатор, трансформатор, обмотка

---

Производители импульсных трансформаторов | Поставщик импульсных трансформаторов

Импульсные трансформаторы — Lenco Electronics, Inc.

Примером этого приложения могут быть радиолокационные передатчики, в которых обычно используется выходная силовая трубка, такая как магнетрон, требующий высокого напряжения и высокого импеданса или электрического сопротивления.

Малогабаритные версии импульсных трансформаторов создают электрические скачки, которые часто используются в телекоммуникационных и детальных логических приложениях, таких как вспышки фотокамер, радиолокационное оборудование и ускорение частиц. Импульсные трансформаторы среднего размера используются в электронных схемах. Импульсные трансформаторы используются для оцифровки компьютеров, измерительных устройств и импульсной связи. Импульсные трансформаторы большого размера используются в отрасли распределения электроэнергии, чтобы создать общую границу между низковольтными схемами управления и высоковольтными затворами силовых полупроводников.

Импульсные трансформаторы — Lenco Electronics, Inc.

Импульсные трансформаторы используются для сопряжения сети формирования импульсов (PFN) и нагрузки. Они гарантируют, что электрическое сопротивление нагрузки соответствует PFN, чтобы максимизировать эффективность передачи энергии. Сети формирования импульсов (PFN) работают, собирая электрическую энергию в течение довольно длительного периода времени, а затем быстро разряжая эту накопленную энергию в виде короткого, относительно прямоугольного импульса. Импульсные трансформаторы, обычно состоящие из входной обмотки, выходной обмотки и сердечника из ферромагнитных материалов, передают электрическую энергию в виде импульсов от PFN через входную обмотку к выходной обмотке и в нагрузку.

Силовые трансформаторы обычно работают на высоких частотах, для чего требуются сердечники с низкими потерями, сделанные из ферромагнитного материала. Существует два основных типа импульсных трансформаторов: силовые и сигнальные. Силовые импульсные трансформаторы включаются и выключаются с помощью переключающего устройства с рабочей частотой и длительностью импульса, которые обеспечивают получение импульсным трансформатором необходимого количества энергии. В результате управления мощностью также регулируется температура импульсного трансформатора. Кроме того, импульсный трансформатор обеспечивает электрическую изоляцию между входной и выходной обмотками.

Преобразователи импульсов сигнала обрабатывают относительно небольшие количества энергии и выдают серию импульсов или сигналов. Этот тип импульсного трансформатора в основном сконцентрирован на подаче сигнала на выходную обмотку. Кроме того, трансформатор сигнальных импульсов может использовать свое отношение витков для регулировки амплитуды сигнала и обеспечения электрического сопротивления между источником и нагрузкой.

Руководство по выбору импульсных трансформаторов | Инженерное дело360

Импульсные трансформаторы служат для сопряжения цепи формирования импульсов (PFN) и нагрузки.Они согласовывают импеданс нагрузки с PFN, чтобы максимизировать эффективность передачи мощности. Сети формирования импульсов (PFN) собирают электрическую энергию в течение относительно длительного периода времени, а затем быстро высвобождают эту накопленную энергию в виде коротких импульсов относительно прямоугольной формы. Обычно приложения, в которых используются импульсные трансформаторы, имеют выходной импульс, пиковая мощность которого измеряется в мегаваттах (МВт) или тераваттах (ТВт). Часто комбинацию источника высокого напряжения, переключателя высокого напряжения, PFN и импульсного трансформатора называют силовым модулятором или генератором импульсов.Технологии, в которых используются импульсные трансформаторы, включают радары, медицинское оборудование и лазерные системы.

Типы

Существует два основных типа импульсных трансформаторов: силовые и сигнальные. Силовые трансформаторы преобразуют напряжения уровня мощности из одного уровня или конфигурации фазы в другой. Они доступны в однофазной или трехфазной первичной конфигурации и различаются по способу подключения обмотки. Трансформаторы сигналов — это импульсные трансформаторы, которые используют электромагнитную индукцию для передачи информации от одной цепи к другой.Часто они используются для увеличения или уменьшения напряжения с одной стороны силового трансформатора на другую. В сигнальных трансформаторах соотношение витков числа обмоток определяет изменение напряжения.

Импульсные трансформаторы имеют сердечники с низкими потерями и предназначены для работы на высоких частотах. Чтобы свести к минимуму паразитные элементы, такие как индуктивность рассеяния и емкость обмотки, конфигурация обмотки предназначена для оптимизации связи. Технические характеристики импульсных трансформаторов включают диапазон, частоту повторения, ширину импульса, ток, входное напряжение, выходное напряжение, частоту, рабочий цикл и физические размеры, такие как длина, ширина и высота.Частота или частота повторения импульсов — это среднее количество импульсов в единицу времени (обычно секунды) в течение определенного периода. Ширина импульса или длина импульса — это интервал между первым и последним случаями, когда эта мгновенная амплитуда достигает заданной доли пиковой амплитуды импульса.

Сертификаты и спецификации

Импульсные трансформаторы различаются допусками. Некоторые продукты имеют товарные знаки Канадской ассоциации стандартов (CSA) или Underwriters Laboratories (UL).Другие соответствуют стандартам или спецификациям Международной электротехнической комиссии. Импульсные трансформаторы, которые продаются в Европе, должны соответствовать Директивам Европейского Союза (ЕС), таким как Ограничение использования опасных веществ (RoHS) и Отходы электрического и электронного оборудования (WEEE). Также доступны импульсные трансформаторы с маркировкой национальных европейских организаций, таких как VDE.

Импульсная передача

---

Обзор импульсов и сигналов

Импульсные трансформаторы — это разнообразное семейство трансформаторов, предназначенных для передачи цифрового управляющего сигнала от схемы управления к нагрузке.
Они обеспечивают гальваническую развязку цепи, позволяя быстро передавать управляющие сигналы без искажения формы сигнала.
Входной и выходной сигнал обычно представляет собой прямоугольную волну в несколько вольт с частотой выше 100 кГц, а не синусоидальную волну, как в обычных трансформаторах.

Импульсные трансформаторы имеют небольшое количество обмоток (для минимизации рассеивания потока) и низкую межобмоточную емкость. (чтобы гарантировать, что профиль сигнала на вторичной обмотке поддерживается как можно более чисто.)
Поскольку они работают с высокочастотными сигналами, материал сердечника должен выдерживать повторяющееся и быстрое намагничивание и размагничивание.
Соотношение витков обычно составляет 1: 1, поскольку их основная цель — не увеличивать или преобразовывать напряжение, а поддерживать его на изолирующем барьере.

Хорошим примером импульсного трансформатора является серия устройств Murata 786.

Серия Murata 786 доступна в различных конфигурациях обмоток, с центральными отводами на обмотках или без них.В этом примере мы сосредоточимся на 78601 / 1C, который имеет 1 первичный и 1 вторичный

---

Предлагаемое тестирование для импульсов и сигналов

Pulse — Схема редактора AT

Приведенную выше схему можно легко преобразовать в программу AT Test с помощью программного обеспечения AT EDITOR.

Схема показана слева.

Pulse — Крепление AT

Импульсные трансформаторы серии 786 могут быть легко подключены с помощью зажима Кельвина.

Поскольку сопротивление обмотки невелико (<1 Ом), при испытании будет улучшена точность, обеспечиваемая 4-проводными измерениями.

Pulse — программа тестирования AT

Смотрите нашу тестовую программу здесь
или загрузите актуальную программу испытаний ATP здесь
(можно открыть с помощью бесплатного программного обеспечения AT Series Editor, см. СКАЧАТЬ здесь)

Сначала проверяется, что сопротивление двух катушек ниже указанного максимального значения 0.6 Ом на каждую обмотку

Затем проверяется индуктивность для подтверждения работы сердечника,
Пределы здесь определяют минимальную индуктивность, а не номинал и допуск, поэтому выполняется проверка только на значение, превышающее 2 мГн (хотя AT все равно будет записывать фактическое измеренное значение)

Передаточное число оборотов проверяется рядом с проверкой передаточного отношения 1: 1 до пределов +/- 1%.
Если фактическое количество витков известно, то лучше всего использовать их в качестве номинальных с +/- 0.5 витков как допуск.

Затем проверяются межобмоточная емкость и индуктивность рассеяния, снова в соответствии с опубликованными данными.
Поскольку и то, и другое в значительной степени регулируется дизайном, некоторые пользователи могут предпочесть запускать эти тесты в качестве случайных аудиторских тестов, чтобы сэкономить время тестирования при сохранении качества аудита.

Наконец, изоляция проверяется с помощью стандартного теста AC HI-POT.

Индуктивность серии

#	Тест	Описание	Контакты и условия	Причина
1	R	Сопротивление постоянному току	Контакты 1-3, проверка <600 мОм	Для проверки сопротивления обмотки ниже максимального.Также действует как проверка правильного калибра провода и хорошего заделки.
2	R	Сопротивление постоянному току	Контакты 6-4, проверка <600 мОм	Для проверки сопротивления обмотки ниже максимального. Также действует как проверка правильности калибра провода и хорошего заделки.
3	LS		Контакты 4-6, 1 кГц, 100 мВ, проверка пределов L> 2 мГн	Для проверки правильного количества витков и правильной работы материала сердечника
4	т.р.	Передаточное число	Подайте питание на контакты 1 и 3 первичной обмотки при 1 кГц, 100 мВ, на вторичные 4 и 6, проверьте соотношение 1: 1, +/- 1%, положительную полярность.	Для проверки правильности поворотов и фазировки от первичного к вторичному
5	С	Межобмоточная емкость	5 В, 100 кГц, контакты 1 и 3 Hi, контакты 4 и 6 Lo, пределы 49 пФ +/- 10%	Емкость обычно зависит от конструкции, расположения обмотки и топологии, поэтому обычно задается конструкцией.Однако иногда вы можете захотеть проверить это во время производства.
6	LL	Индуктивность утечки	50 мА, 300 кГц Контакты 1-3 с замыканием на 6-4, пределы; лучше 470 нГн	Проверяет, что соединение между обмотками не приводит к чрезмерным потерям передачи магнитного потока.
7	HPAC	AC Hi-Pot	1 кВ, 50 Гц, переменный ток, 1 секунда, контакты 1 и 6, высокий уровень, контакты 2,3,4 и 5, низкий.Проверить ток <1 мА	Для проверки изоляции от первичного к вторичному.
				AT5600 Время работы 1,77 с
				(время работы AT3600 3,68 сек)

ПРИМЕЧАНИЕ:
Многие импульсные трансформаторы также определяют «произведение вольт-времени» для определения энергоемкости трансформатора.
Это эффективно уже проверено в приведенной выше схеме испытаний, так как факторы, влияющие на это:
a) сердечник, площадь сердечника и плотность потока насыщения материала сердечника (проверяется испытанием на индуктивность)
б) количество витков (проверено тестом ТР)

Результаты теста AT для импульсных передатчиков

---

Импульсные и сигнальные линии связи / Справочные материалы

---

Импульсный трансформатор [Энциклопедия электромагнетизма]

Полезная страница? Поддержите нас! Все, что нам нужно, это всего $ 0.10 в месяц. Давай…

Маломощные импульсные трансформаторы используются для управления переключающими элементами, такими как силовые полупроводники (транзисторы, тиристоры, симисторы и т. Д.), Которые подключены к другому уровню напряжения, и прямое управление невозможно из-за неблагоприятной разности потенциалов или последствий для безопасности. В таких приложениях также используется название трансформатор привода затвора . ^{Различие основано главным образом на фактическом назначении трансформатора, где трансформатор используется для непосредственного управления затвором транзистора, он упоминается как «трансформатор управления затвором», если он используется только как средство передачи прямоугольных сигналов напряжения, то как «импульсный трансформатор».}

Однако в общем смысле «импульсный трансформатор» — это любой трансформатор, способный передавать импульсы напряжения (часто прямоугольные) с адекватной точностью воспроизведения сигнала. ^{Такие требования, как сердечник с высокой магнитной проницаемостью, низкая индуктивность рассеяния, низкая межобмоточная емкость и т. Д., Также являются общими для силовых трансформаторов в нескольких импульсных источниках питания. Поэтому трансформаторы сверхвысокой мощности (мощностью МВт или даже TW) можно назвать «импульсными трансформаторами».}

Как и большинство трансформаторов, импульсные трансформаторы могут одновременно использовать несколько функций: точность импульсов, преобразование уровня напряжения, согласование импеданса, гальваническую развязку, изоляцию постоянного тока и т. Д.

Технические требования

Технические требования всегда специфичны для конкретного приложения, поэтому невозможно получить универсальную конфигурацию. Однако есть особенности, которые подходят для большинства реализаций, и некоторые из них приведены в качестве примеров ниже.

Гальваническая развязка

Импульсный трансформатор обычно имеет гальваническую развязку между обмотками. Это позволяет первичной управляющей схеме работать с электрическим потенциалом, отличным от вторичной управляемой цепи.Изоляция может быть очень высокой, например 4 кВ для малых электронных трансформаторов. ^{Это особенно верно для приложений с очень большой мощностью, в которых выходное напряжение может достигать 200 кВ.}

Гальваническая развязка также позволяет удовлетворить требования безопасности, если одна часть цепи небезопасна для прикосновения из-за опасности более высокого напряжения, даже если в течение короткого периода времени (например, если путь тока нарушен последовательно с индуктивностью).

Импульсное преобразование

Для приложений управления затвором обычно требуется прямоугольный импульс напряжения с быстрыми нарастающими и спадающими фронтами.Ширина полосы частот должна быть достаточно высокой для данного приложения, чтобы задержка передачи сигнала была достаточно небольшой и не было серьезных искажений сигнала.

Ширина полосы частот и точность сигнала в основном определяются неидеальными и паразитными параметрами трансформатора: межобмоточной емкостью, собственной емкостью каждой обмотки, эквивалентным сопротивлением и т. Д.

Комбинация этих параметров может вызвать ряд эффектов на преобразованный импульс: выброс, спад, обратный ход, время нарастания и время спада, которые проявляются как нежелательные искажения сигнала.

Импульсный трансформатор хорошего качества должен иметь низкую индуктивность рассеяния и распределенную емкость, а также высокую индуктивность холостого хода.

Преобразованный импульс будет только худшей копией входного импульса. Таким образом, если схема управления производит неидеальный импульс, форма импульса будет страдать от дополнительных искажений.

Соотношение обмоток и витков

В большинстве приложений с низким энергопотреблением отношение витков составляет около единицы 1: 1 (или аналогично 1: 2).Только тогда, когда уровень сигнала должен быть изменен на другое напряжение, будет использоваться значительно другое соотношение витков, как это имеет место для большинства трансформаторов в прямых преобразователях (малой или высокой мощности).
