Как устроен концевик двери автомобиля. Как работает дверной датчик в системе безопасности. Какие бывают типы концевиков дверей. Как правильно подключить и настроить дверные датчики.
Устройство и принцип работы концевика двери
Концевик двери представляет собой простое электромеханическое устройство, которое используется для определения открытого или закрытого положения двери. Основные компоненты концевика:
- Корпус
- Подвижный шток
- Электрические контакты
- Пружина
Принцип работы концевика двери следующий:
- В закрытом положении двери шток концевика утоплен, контакты разомкнуты
- При открытии двери шток выдвигается под действием пружины
- Контакты замыкаются, подавая сигнал в электрическую цепь
- При закрытии двери шток снова утапливается, размыкая контакты
Таким образом, концевик преобразует механическое движение двери в электрический сигнал, который можно использовать для управления различными системами автомобиля.
Применение концевиков дверей в автомобилях
Концевики дверей широко применяются в современных автомобилях для выполнения следующих функций:
- Включение плафонов освещения салона при открытии дверей
- Сигнализация о незакрытых дверях на приборной панели
- Блокировка замков дверей при начале движения
- Активация охранной сигнализации при попытке несанкционированного проникновения
- Отключение аудиосистемы при открытии дверей
Как правило, концевики устанавливаются в дверных проемах и подключаются к бортовой электросети автомобиля. При срабатывании концевика соответствующий сигнал поступает в электронный блок управления, который активирует нужные функции.
Типы концевиков дверей
В зависимости от конструкции и принципа действия различают следующие основные типы концевиков дверей:
1. Механические концевики
Наиболее распространенный тип. Работают за счет физического контакта штока с дверью. При открытии двери шток выдвигается и замыкает электрическую цепь.
2. Магнитные концевики
Состоят из геркона и магнита. При закрытии двери магнит приближается к геркону и размыкает контакты. При открытии магнит удаляется и контакты замыкаются.
3. Оптические концевики
Работают на основе прерывания светового луча. Содержат светодиод и фотоприемник. При открытии двери луч прерывается, что фиксируется датчиком.
4. Емкостные концевики
Реагируют на изменение электрической емкости при приближении двери. Не требуют механического контакта, что повышает надежность.
Как проверить работоспособность концевика двери
Для проверки исправности концевика двери можно выполнить следующие действия:
- Подключите мультиметр к контактам концевика
- Установите мультиметр в режим «прозвонки»
- При закрытой двери цепь должна быть разомкнута
- Откройте дверь — цепь должна замкнуться, прозвучит сигнал
- Нажмите на шток концевика — цепь должна размыкаться
Если концевик работает некорректно, его необходимо заменить. Неисправный концевик может вызывать ложные срабатывания сигнализации, некорректную работу плафонов освещения и другие проблемы.
Подключение и настройка концевиков дверей
При подключении концевиков дверей в автомобиле нужно учитывать следующие моменты:
- Концевики всех дверей обычно подключаются параллельно
- Один контакт концевика соединяется с «массой» автомобиля
- Второй контакт подключается к управляющему входу контроллера
- Для защиты от помех рекомендуется использовать экранированный провод
- Необходимо обеспечить надежный контакт в местах соединений
Настройка концевиков обычно не требуется. Однако в некоторых случаях может потребоваться регулировка положения концевика для правильного срабатывания при закрытии двери. Это делается подгибанием крепежной пластины или регулировочными винтами.
Распространенные проблемы с концевиками дверей
При эксплуатации автомобиля могут возникать следующие неисправности концевиков дверей:
- Механический износ подвижных частей концевика
- Окисление контактов, приводящее к нестабильной работе
- Попадание влаги и грязи внутрь корпуса концевика
- Повреждение проводки, идущей к концевику
- Ослабление крепления концевика в дверном проеме
Для предотвращения проблем рекомендуется периодически проверять работоспособность концевиков и очищать их от загрязнений. При обнаружении неисправностей лучше заменить концевик на новый, чтобы избежать сбоев в работе электрооборудования автомобиля.
Модернизация концевиков дверей
Для улучшения работы штатных концевиков дверей можно выполнить следующие доработки:
- Замена механических концевиков на магнитные или емкостные
- Установка дополнительных концевиков для повышения надежности
- Интеграция концевиков с системой бесключевого доступа
- Подключение концевиков к GSM-модулю для удаленного мониторинга
- Использование программируемых контроллеров для расширения функционала
При модернизации важно учитывать особенности конкретной модели автомобиля и не нарушать работу штатных систем безопасности. Рекомендуется доверить такие работы квалифицированным специалистам.
Концевик двери ВАЗ 2114: использование, модернизация и замена
Концевики – они же концевые выключатели это электромеханический прибор, задача которого размыкать/смыкать электроцепь. Хотя первоначально прибор разрабатывался для использования в инженерных сооружениях, но с увеличением количества электроники в транспортных средствах, они начали широко применяться в их контрольной системе.
Так еще с 50х годов прошлого века почти все автомобили комплектовались автоматической системой включения света в салоне при открытии входной двери, с течением же прогресса на концевики применяемые в автомобиле стали возлагать все большее количество задач, так концевики ВАЗ 2114 находятся на входных дверях и багажнике.
Концевик двери ваз 2114
Содержание
- Правильная модернизация концевиков ВАЗ 2114
- Замена концевика на альтернативный
- Куда приходят концевики от дверей
- Подключение сигнализации
- В завершение
Правильная модернизация концевиков ВАЗ 2114
Наиболее распространенная проблема в автомобилей этой серии состоит в том, что изнашивается, а после не работает концевик водительской двери ВАЗ 2114, говорить о нормальной работе датчиков, сигнализации и даже света в салоне не приходиться.
Вторая неприятнейшая проблема, с которой могут столкнуться автовладельцы ВАЗ 2114 состоит в том, что штатные концевики не сообщают о не закрытии двери, когда она приоткрыта на один щелчок концевика. Такая недоработка конструкторов не только не позволяет автолюбителю быть уверенным в закрытии всех дверей, но и оставляет существенную лазейку для злоумышленников.
Поэтому если вы хотите, чтобы сигнал срабатывал даже при слегка приоткрытой двери, придется несколько изменить его конструкцию своими руками.
Модернизация концевика ваз 2114
ВАЖНО! Конструкция концевиков задних дверей на ВАЗ 2114 отличается от конструкции передних дверей, это стоит учитывать при подборе материалов и методов решения проблемы.
Суть проблемы состоит в уменьшении длины хода концевика для получения необходимой реакции всей электросети.
Наиболее простым решением из подручных материалов является следующая модернизация:
- Берем пистон обивки вашего же автомобиля.
- Сменяем стандартную «шайбу» на этот пистон.
- При помощи подручных средств отмеряем расстояние между краем шляпки основанием, оно должно составлять 1 мм.
- Фиксируем конструкцию и проверяем, своеобразным контролем качества выступит лампочка в салоне, она должна зажигаться после одного щелчка.
Пусть для задней двери этот способ и неприменим из-за отличий в конструкции, но решить проблему передних дверей он поможет. Также не стоит забывать о фиксации пистона, идеальным вариантом будет обычная сантехническая прокладка соответствующих размеров. На задней же двери концевики придется просто аккуратно стачивать.
Замена концевика на альтернативный
Если было принято решение не ваять склейку из подручных материалов, то необходимо искать достойную альтернативу. Сразу скажем, что концевик двери ВАЗ 2114 отлично заменяется аналогичным устройством с DAEWOO, нам нужна будет модель прибора General Motors 96235956 в количестве 5 единиц.

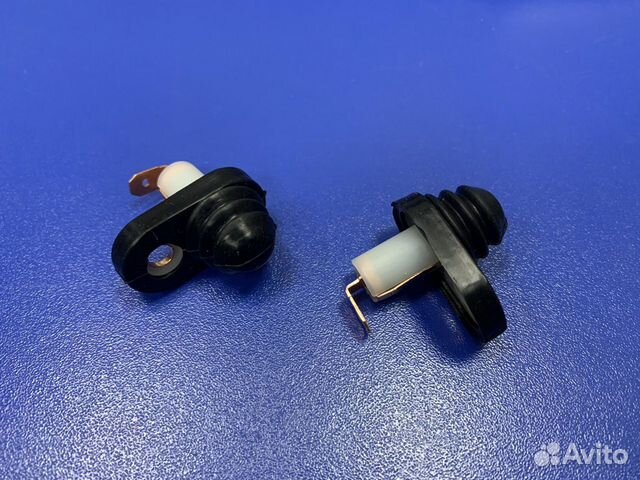

Концевики от DAEWOO
Нам необходимо заменить один концевик другим, для этого скручиваем старый и приступаем к работе:
- Начинаем с задних дверей, где аналоги станут как родные.
- Переходим на переднюю дверь, где по причине того, что наш аналог немножко шире не совпадут отверстия, придется вкручивать немного наискосок.
- Прежде чем это сделать необходимо решить проблему с проводкой идущей по стойке, из-за того что наш прибор шире она не будет давать ему нормально работать. Для решения этой проблемы заранее подбирается термоусадочная трубка необходимого концевику размера, она то и будет защищать его от кабеля.
- Собираем и проверяем работоспособность.
ВАЖНО! Если необходимой трубки найти не удалось можно воспользоваться обрезками кабель-канала или иного плотного материала и зафиксировать их на приборе, это неправильно, но на первое время может выручить.
Куда приходят концевики от дверей
Общая схема концевиков дверей ВАЗ 2114 приведена на схеме ниже:
На практике это выглядит следующим образом: к концевикам идет черно-белый провод, так как они отвечают за размыкание цепи, белый провод отвечает за плюс, а черный за минус.
Так, для примера, к лампочке, отвечающей за освещение салона, идет целых три провода: черный и белый отвечающие за питание самой лампочки и черно-белый от концевика.
Как видно со схемы подсоденены они все паралельно, а значит и сигнализация, и лампочка и панель приборов включаются в эту сеть отдельно к каждой двери.

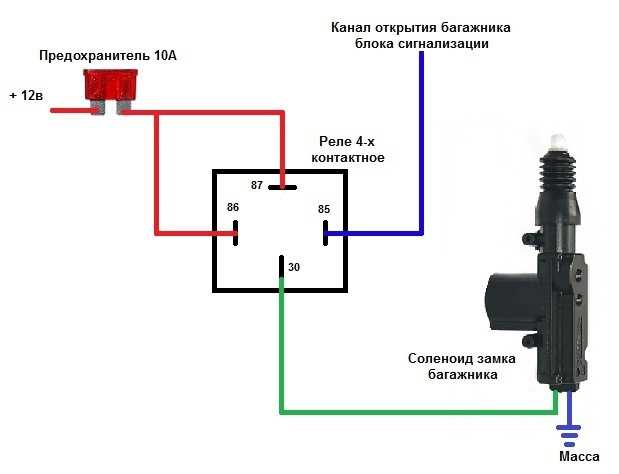

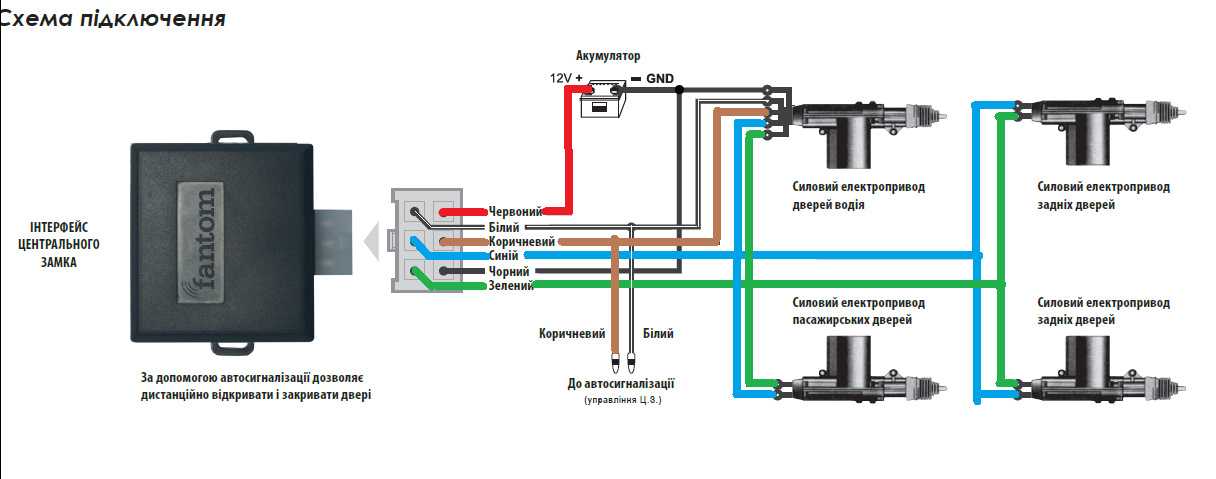

Подключение сигнализации
Для установки этого прибора водителю придется познакомиться с таким понятием как врезка проводов.

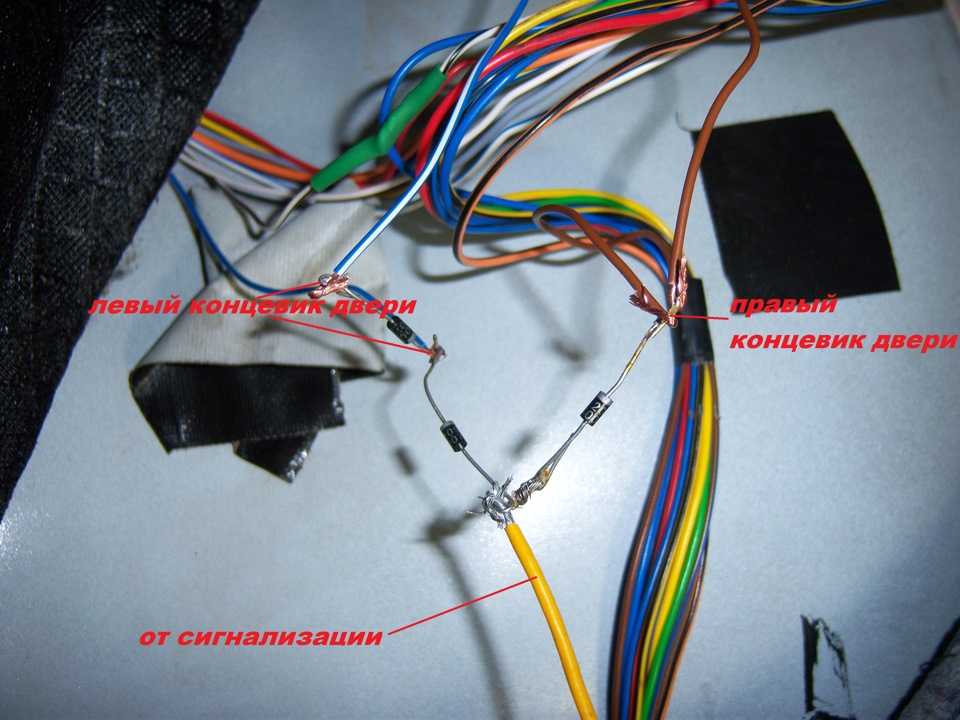

Подключение сигнализации к концевикам
Для того, чтобы осуществить данную нехитрую операцию разбирать всю машину не придется:
- Снимаем накладки порогов и боковой щиток со стороны водительской двери.
- Находим там жгут проводов идущий к торпедо (нужен именно он, чтобы не подключать сигнализацию к каждой двери параллельно).
- Выбрав нужный нам белый кабель, врезаем в него 1N5401 так, чтобы направление тока на диоде было обращено в сторону концевиков.
- Парный с ним 1N4001 подключаем по схеме, изображенной на картинке.
- Находим провод ручного тормоза, в него нужно врезать 1N4001 так, чтобы катод был ближе к выключателю.
- Находим синий кабель и впаиваем в него отвод к блоку сигнализации.
- Включаем сигнализацию и тестируем, а если что-то не работает в первую очередь «прозваниваем» все спайки, возможно, вы впаяли один из диодов в обратную сторону.
В завершение
Концевики известная проблема линейки ВАЗ, но их ремонт, доработку и обслуживание можно произвести самостоятельно, воспользовавшись вышеописанными схемами. Установку сигнализации лучше доверить профессионалам, ведь безопасность автомобиля куда дороже сэкономленных «копеек».
Где находятся концевики дверей на Шевроле Нива?
Прочее › Открыть › Как открыть ниву шевроле без ключа?
Концевик двери (микропереключатель) находится внутри замка двери в самой нижней части корпуса и по этому подвержен воздействию влаги, которая попадает в замок, проникает внутрь микропереключателя и вызывает замыкание его контактов.
У меня дефект был в замке двери водителя.
- Где находится концевик двери Шевроле Нива?
- Как узнать какой концевик не работает?
- Где находится датчик детонации на Шевроле Нива?
- Почему Нива Шевроле так называется?
- Как работает концевик на двери?
- Что лучше по проходимости Нива или Шевроле Нива?
- Как работает концевик?
- Чем смазать концевики дверей?
- Как работает концевик капота?
- Где находится вход для диагностики Шевроле Нива?
- Где Обд на Шевроле Нива?
- Где находится монтажный блок Шевроле Нива?
- Что входит в комплектацию Нива Шевроле?
Где находится концевик двери Шевроле Нива?
Концевик двери (микропереключатель) находится внутри замка двери в самой нижней части корпуса и по этому подвержен воздействию влаги, которая попадает в замок, проникает внутрь микропереключателя и вызывает замыкание его контактов.
Как узнать какой концевик не работает?
Подсоединяем к выводам концевика мультиметр в режиме омметра и проверяем замыкание контактов датчика (контакты должны быть замкнуты, сопротивление близко к нулю). Нажимаем на шток датчика и проверяем измерения (контакты должны быть разомкнуты — сопротивление стремиться к бесконечности).
Где находится датчик детонации на Шевроле Нива?
Находиться он сбоку двигателя, со стороны пассажира, прикручен он одним болтом с головкой на 13.
Почему Нива Шевроле так называется?
После года мелкосерийной сборки опытно-промышленным производством ВАЗа на новинку обратили внимание представители американского концерна General Motors и инициировали создание совместного предприятия GM-АВТОВАЗ. Новая Нива получила эмблему Chevrolet в виде креста или стилизованной бабочки (с позолотой).
Как работает концевик на двери?
При открытии двери водительской, пассажирских и багажника, загорается свет в салоне и багажнике. Через некоторое время свет тухнет.
Если нажать на концевик двери водительской — свет зажжётся, если нажать на концевик багажника или пасажираских дверей- свет не загорится.
Что лучше по проходимости Нива или Шевроле Нива?
Несмотря на то что «Нива Шевроле» уступает знаменитому 4×4 по проходимости, у нее перед ним свои преимущества. Главное — это современный дизайн. Этот автомобиль лучше и уместнее смотрится в городе. Он по-настоящему универсальный — подойдет как для бездорожья, так и для повседневной езды.
Как работает концевик?
Концевой выключатель — электромеханическое устройство, широко применяемое в системах автоматизации для определения наличия объекта в зоне действия. В основе принципа работы концевого выключателя лежит механическое воздействие на актуатор. Когда он перемещается, происходит замыкание либо размыкание электрической цепи.
Чем смазать концевики дверей?
Все внутренности чистил обезжиривателем (спички, вата). Контактную скобу немного разогнул, чтобы улучшить силу давления на контакт.
Далее смазал все движущиеся части концевика моторным маслом и все контакты скобы и корпуса концевика. После сборки все отлично работает.
Как работает концевик капота?
Данный концевик работает по принципу ДАТЧИКА!
При открытом капоте — контакты будут разомкнуты, а при закрытом — сомкнутся. Если простыми словами, то сигнализация будет думать что капот открыт, хотя по факту он будет закрыт.
Где находится вход для диагностики Шевроле Нива?
Диагностический разъем на этом автомобиле расположен снизу и справа от руля, примерно на уровне замка зажигания. Чтобы его увидеть, достаточно заглянуть под панель снизу, за замком зажигания.
Где Обд на Шевроле Нива?
Где находится разъем для диагностики у Шевроле Нива
Вне зависимости от года выпуска, колодка для диагностики у Chevrolet Niva расположена рядом с замком зажигания, частично закрыта кожухом рулевой колонки. Расположение указано на схеме цифрой 3.
Где находится монтажный блок Шевроле Нива?
Монтажный блок с предохранителями и реле на Ниве Шевроле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой.
Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.
Что входит в комплектацию Нива Шевроле?
Что входит в комплектацию LC:
- Запасное колесо (со стальными дисками 15»)
- Изотермические стёкла
- Чехол запасного колеса
- Наружные зеркала заднего вида с электроприводом и подогревом, неокрашенные
- Колёса в сборе (шины с легкосплавными дисками 15« «хром»)
Как работает дверной датчик?
Как работает дверной датчик? перейти к основному содержанию Искать:Автор Кэти Хабас
Штатный писатель, охрана и безопасность
07 июня 2022 г.
Дверные датчики являются важным компонентом вашей домашней системы безопасности: они сообщают вам, когда кто-то входит в ваш дом. Эти устройства состоят из двух частей, которые образуют цепь, если их держать параллельно друг другу. Когда кто-то открывает дверь, две части разъединяются и разрывают цепь, в результате чего панель управления подает сигнал тревоги.
Поскольку дверные датчики просты в установке, эти полезные гаджеты воспринимаются как нечто само собой разумеющееся. Но чем больше вы знаете, как работает ваша домашняя система безопасности, тем лучше вы сможете ее использовать и обслуживать.
Защитите свою собственность
Подпишитесь на нашу еженедельную рассылку, чтобы получать последние предложения, советы по безопасности дома и подробные обзоры.
Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности.
Внутреннее устройство дверного датчика
Несмотря на то, что существует несколько различных типов и стилей датчиков дверной сигнализации, в большинстве из них используется геркон и магнит для определения того, открыта или закрыта дверь.
Герконы используются в бесчисленном количестве устройств, от дверных звонков до ноутбуков, и зависят от набора электрических разъемов. Переключатель замкнут, когда две части находятся близко друг к другу, и через них может протекать электрический ток.
Когда вы добавите дверной датчик в свою домашнюю систему безопасности, устройство будет поставляться с обеими частями: герконом и магнитом. Одна часть прикрепляется к дверной раме, а другая прикрепляется параллельно первой части к самой двери. Две части создают замкнутый контур, когда дверь закрыта. Когда дверь открывается, магнит и переключатель расходятся, разрывая цепь. При разрыве цепи датчик подает сигнал на центральный пульт управления.
Типы дверных датчиков
Дверной датчик SimpliSafe. Изображение: Кэти Макинтайр, SafeWise
Традиционный дверной датчик
- Видимый на двери и дверной раме
- Продается всеми поставщиками домашней безопасности
- Стоимость в среднем $27,50
- Устанавливается с помощью клея
- Только для использования внутри помещений
- Доступны как отдельные продукты (см. Лучшие датчики для дверей и окон)
Лучшие датчики для дверей и окон)Встраиваемый дверной датчик Frontpoint. Изображение: Кэти Хабас, SafeWise
Встраиваемый дверной датчик
- Скрытый внутри двери и дверной коробки
- Продается меньшим количеством брендов, включая Vivint, Frontpoint, Abode и Brinks Home
- Стоимость в среднем $35,50
- Устанавливается с помощью дрели
Кольцевой наружный датчик. Изображение: Кольцо
Наружный датчик двери
- Видно на двери и дверной раме
- Продается меньшим количеством брендов, включая Ring Alarm и Link Interactive.
- Стоимость в среднем $60,50
- Устанавливается с помощью клея или винтов
- Погодостойкий для защиты навесов, ворот бассейнов и наружных шкафов
Передний датчик наклона гаража. Изображение: Кэти Хабас, SafeWise
Датчик наклона гаража
- Виден на воротах гаража и дверной раме
- Продается меньшим количеством брендов, включая Vivint, Frontpoint, ADT, Ring Alarm, Brinks Home и Link Interactive.
- Средняя стоимость $33,00
- Устанавливается с помощью клея или винтов
- Термостойкий для гаражных ворот
Установка дверных датчиков
Дверные датчики просты в установке. Используя прочный клей, прикрепите одну часть датчика к двери, а другую к раме.
Две части должны располагаться непосредственно рядом друг с другом с небольшим расстоянием между ними. Если они находятся слишком далеко или не параллельны друг другу, части не могут взаимодействовать, а геркон и магнит не образуют цепи.
Встраиваемые дверные датчики немного сложнее в установке, так как вам понадобится большое сверло, чтобы сделать отверстия для датчиков. Держите дрель ровно и прямо, насколько это возможно, и работайте медленно.
Использование и техническое обслуживание датчика двери
В зависимости от системы безопасности вы можете настроить тип оповещения, которое вы получаете при открытии двери. Вы можете выбрать звуковой сигнал, который будет звучать при открытии двери.
Или вы можете предпочесть, чтобы сигнализация срабатывала бесшумно, предупреждая вашу охранную компанию и уведомляя вас о возможном нарушении.
Ни один дверной датчик не вечен. Датчик может быть поврежден, переключатель может изнашиваться, а в беспроводных датчиках могут разрядиться батареи. Если дверной датчик вызывает ложные срабатывания или работает со сбоями, обязательно позвоните в вашу охранную компанию, чтобы немедленно заменить его.
В чем разница между датчиком двери и датчиком окна?
Датчики окон и дверей называются датчиками входа или контактными датчиками. Они работают одинаково и обычно взаимозаменяемы. Оконные датчики могут быть тоньше или поставляться с удлиненным магнитом, так что вы можете получить немного ветерка, не жертвуя безопасностью. Узнайте больше о том, как работают оконные датчики.
Связанные страницы по SafeWise
- 5 неожиданных способов использования контактных датчиков
- Sabre и датчики окон/дверей iSmart Alarm
- Как работает детектор разбития стекла?
- Сколько стоит система безопасности?
com, Reviews.com, Hunker и Thumbtack. Гордость и радость Кэти — ее «Чако» из племени Аппалуза. Она также любит вязать крючком во время просмотра специальных комедий на Netflix.
Другая сторона фонаря была подключена к земле через дверной контактный выключатель. Когда вы открыли дверь, выключатель замкнулся. Это замкнуло цепь на землю, и загорелся купольный свет.
То же самое, если у вас 2-х или 4-х дверный автомобиль. Для этого вам нужно параллельно подключить штыревые выключатели в каждой из ваших дверей. Вы собираетесь взять свой вход MASTERCELL и подключить его к каждой из клемм на дверных контактных выключателях. Вы можете соединить входной провод на MASTERCELL и провести отдельные провода к каждому переключателю. Вы также можете последовательно подключить один переключатель к другому в автомобиле. На этой схеме показано, как подключить вход MASTERCELL для купольных светильников к дверным контактным выключателям.
