Пьезоэлемент: применение и принцип работы

Среди множества диэлектрических материалов встречаются и такие, которые обладают так называемым пьезоэффектом. На их поверхности могут возникать электрические заряды под влиянием деформации. Существует и обратный эффект, когда диэлектрики начинают деформироваться под действием внешнего электрического поля. Пьезоэлемент сам по себе не может считаться источником электроэнергии. Он всего лишь преобразует механическую энергию в электрическую, с очень низким КПД. Однако, благодаря своим качествам, пьезоэлементы широко используются в технике, в первую очередь, как источники электрических разрядов.

Содержание

Физические свойства пьезоэлемента

Пьезоэлектрические материалы по своей сути довольно простые и характеризуются всего лишь двумя физическими величинами – диэлектрической проницаемостью и пьезоэлектрическим модулем. От первой величины зависит емкость пьезоэлемента, а от пьезоэлектрического модуля – электрический заряд, образующийся на электродах, после того как к ним была приложена какая-то сила.

В пьезокерамике для описания процесса применяется три модуля в зависимости от расположения силы, действующей по отношению к полярности оси пьезоэлемента.

Наиболее выраженный эффект проявляется в модуле d₃₃, в котором первая цифра индекса означает направление полярной оси вдоль оси Z традиционной системы координат, а вторая указывает на направление действующей силы вдоль этой же оси. За счет этого пьезоэлемент с величиной модуля d₃₃ существенно превышает значение комбинаций с другими направлениями.

Прямой пьезоэффект модуля измеряется в единицах кулон/ньютон (К/Н). Именно эта величина характеризует материал, из которого он изготовлен. Независимо от приложенной силы и размеров самого элемента, при воздействии силы в 1 ньютон, на электродах будет образовываться один и тот же заряд.

Для определения напряжения на электродах существует формула: U = q/C, в которой в свою очередь q = F d₃₃. Из данной формулы видно, что в отличие от заряда, напряжение будет зависеть от размеров пьезоэлемента, поскольку емкость С связана с площадью электродов и расстоянием между ними. Если в качестве примера взять емкость обычной зажигалки, равной 40 пикофарадам (пф), то приложенная сила в 1 Н даст напряжение 6 В. Соответственно, если сила увеличится до 1000 Н (100 кг), то полученное напряжение составит уже 6 кВ.

Принцип работы

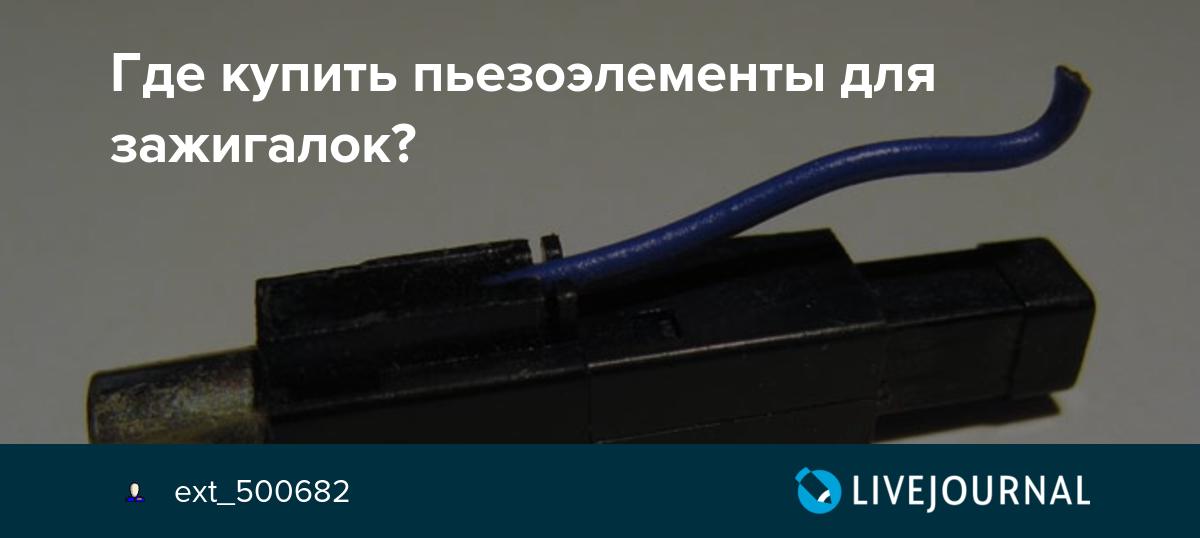

Действие пьезоэлемента наиболее четко просматривается на примере зажигалки нажимного действия. При нажатии на клавишу, зажигалка выдает целую серию искр, что свидетельствует о наиболее удачном использовании пьезогенератора в данной конструкции. Чтобы представить себе принцип работы, рекомендуется рассмотреть схему упрощенной модели этого устройства. Она выполнена в виде опоры с рычагом, создающим большое усилие, воздействующее на пьезоэлемент.

Сами элементы представляют собой сплошные цилиндрические конструкции, на торцах которых расположены электроды. Они соприкасаются друг с другом, поэтому на них воздействует одинаковая сила. Ориентация каждого пьезоэлемента между собой выполнена таким образом, чтобы электроды соприкасающихся поверхностей имели один заряд, например, положительный, а противоположные концы – заряд с другим знаком. Порядок подключения необходимо обязательно соблюдать, особенно при изготовлении подобного устройства своими руками.

Под действием рычага электроды замыкаются, и возникает электрическое параллельное соединение каждого пьезоэлемента между собой. От точки соприкосновения выводится токовод с закругленным наконечником, расположенным от металлической основы на определенном расстоянии. Во время нажатия на рычаг воздушный промежуток между основой и наконечником пробивается электрической искрой. Теперь уже понятно, как работает такая зажигалка. При дальнейшем нажатии усилие возрастает, что приводит к появлению второй и последующей искр. Это будет происходить до тех пор, пока пьезоэлементы не разрушатся полностью.

Применение

Любой пьезоэлемент можно использовать в современных технических устройствах разного назначения. Они применяются в качестве кварцевых резонаторов, миниатюрных трансформаторов, пьезоэлектрических детонаторах, генераторах частоты с высокой стабильностью и во многих других местах. Каждый прибор устроен таким образом, что в нем может использоваться не только кристаллический кварц, но и элементы из поляризованной пьезокерамики.

Однако пьезоэлемент не ограничивается одними лишь зажигалками. В настоящее время ведутся работы по решению задачи, как сделать использование этих материалов более продуктивным. Данный принцип достаточно давно применяется на танцевальных площадках и стоянках автомобилей, где под давлением происходит превращение механической энергии в электрическую.

В перспективе возможно устройство более мощных энергодобывающих систем. В настоящее время разрабатываются генераторы, обладающие небольшими размерами, основой которых служит нитрид алюминия, успешно заменивший традиционный цирконат-титанат свинца. Данное устройство по своей сути является беспроводным температурным датчиком, способным накапливать энергию от различных вибраций и передавать полученные данные через установленные промежутки времени.

В настоящее время преобразователи на базе пьезоэлементов устанавливаются на реактивные самолеты. Данное техническое решение дает возможность экономии до 30% топливных ресурсов, используя колебания крыльев и самого фюзеляжа. Созданы экспериментальные светофоры, работающие от аккумуляторов, заряжающихся от колебаний воздуха, вызванных городским шумом.

В будущем эти разработки позволят ликвидировать дефицит мощностей. С помощью пьезоэлементов станет возможно получать электричество в результате движения автомобилей по специально оборудованным трассам. Даже десять километров такой пьезодороги выдадут около 5 МВт/час. Тротуары для пешеходов также внесут свой вклад в добычу электроэнергии. Данное направление очень интересное и перспективное, привлекающее внимание ученых многих стран.
https://www.youtube.com/watch?v=Kwyt618tbv0

Принцип работы пьезоэлемента

Пьезоэлектричество было открыто в 1880 году братьями Жаком и Пьером Кюри. Они заметили, что при давлении на кварц или отдельные кристаллы образуется электрический заряд. Позже это явление получило название пьезоэлектрического эффекта. Вскоре братья Кюри открыли обратный пьезоэлектрический эффект. Это было после приложения к материалу или кристаллу электрического поля, которое привело к механической деформации объекта.

•  Прямой пьезоэлектрический эффект
• Обратный пьезоэлектрический эффект
• Пьезоэлектрические материалы
• Пьезоэлектрические устройства
• Описание устройства и цепей измерения
• Описание цепей измерения
• Преимущественные характеристики устройств
• Конструкционные особенности преобразователей
• Особенности приборов, измеряющих вибрации
• Альтернативный источник энергии посредством преобразователей
• Ультразвуковой пьезоэлектрический преобразователь

Термин пьезоэлектричество происходит от греческого слова «пьезо», что обозначает сжатие. Стоит отметить, что от греческого слова «янтарь» происходит слово «электричество». Янтарь тоже может быть источником электрической энергии.

Многие современные электронные устройства используют пьезоэлектрический эффект для своей работы. Например, при использовании некоторых устройств распознавания звука микрофоны, которые они используют, работают на основе упомянутого выше эффекта. Пьезоэлектрический кристалл превращает энергию вашего голоса в электрический сигнал, с которым могут работать смартфоны, компьютеры и другие электронные устройства.

Создание некоторых продвинутых технологий тоже стало возможно благодаря пьезоэлектрическому эффекту. Например, мощные гидролокаторы используют маленькие чувствительные микрофоны и керамический звуковой датчик, созданные на основе пьезоэлектрического эффекта.

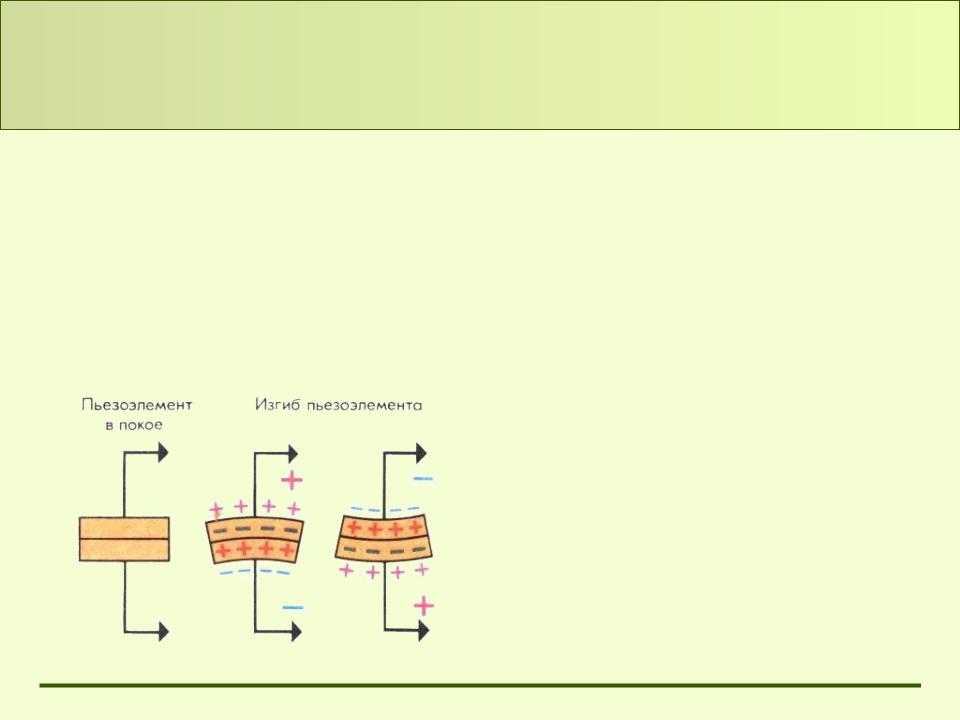

 Прямой пьезоэлектрический эффект

Пьезоэлектрический материал (керамический или кристаллический) помещают между двумя металлическими пластинами. Для генерации электрического заряда необходимо приложить механическое усилие (сжать или разжать). При приложении механического усилия на металлических пластинах начинает скапливаться электрический заряд:

Таким образом, пьезоэлектрический эффект действует как миниатюрный аккумулятор. Микрофоны, датчики давления, гидролокаторы и другие чувствительные устройства используют этот эффект для своей работы.

Обратный пьезоэлектрический эффект

Он заключается в том, что при приложении электрического напряжения к пьезоэлектрическому кристаллу произойдет механическая деформация тела, под которой оно будет расширяться или сжиматься:

Обратный пьезоэлектрический эффект значительно помогает при разработке акустических устройств.

Примером могут послужить звуковые колонки, сирены, звонки.

Преимущества таких динамиков в том, что они очень тонкие, а это делает их практически незаменимыми при использовании в мелких устройствах, например, в мобильных телефонах.

Также этот эффект часто используют медицинские ультразвуковые и гидроакустические датчики.

Пьезоэлектрические материалы

Данные материалы должны производить электрическую энергию из-за механических воздействий, таких как сжатие. Также эти материалы должны деформироваться при приложении к ним напряжения.

Данные материалы условно разделяют на две группы – кристаллы и керамические изделия. ЦТС (цирконат-титанат свинца), титанат бария, ниобат лития – примеры искусственных пьезоэлектрических материалов, обладающих более ярко выраженным эффектом, чем кварц и другие природные материалы.

Пьезоэлектрические устройства

Гидролокатор

Гидролокатор был изобретен в 1900-х годах Льюисом Никсоном. Первоначально он использовался для обнаружения айсбергов.

Однако интерес к нему очень сильно возрос в период Первой мировой войны, где он использовался для обнаружения подводных лодок.

В наше время гидролокатор является распространенным прибором с большим количеством различного рода применений.

На рисунке ниже показан принцип работы гидролокатора:

Принцип работы довольно прост – передатчик, который использует обратный пьезоэлектрический эффект, посылает звуковые волны в определенном направлении. При попадании волны на объект она отражается и возвращается обратно, где ее обнаруживает приемник.

Приемник, в отличии от передатчика, использует прямой пьезоэлектрический эффект. Он преобразует возвращаемую отраженную звуковую волну в электрический сигнал и передает его в электронную систему, которая и будет производит дальнейшую обработку сигнала. Расстояние от источника сигнала до определяемого объекта вычисляется на основании временных характеристик сигналов передатчик – приемник.

Пьезоэлектрические исполнительные устройства

Ниже показана работа силового привода на  основе пьезоэлектрического эффекта:

Работа привода довольно проста – под воздействием приложенного к материалу напряжения происходит его расширение или сужение, которое и приводит привод в движение.

Например, некоторые вязальные машины используют этот эффект для своей работы благодаря его простоте и минимальному количеству вращающихся частей. Такие приводы применяются даже в некоторых видеокамерах и мобильных телефонах в качестве приводов фокусировки.

Пьезоэлектрические громкоговорители и зуммеры

Такие устройства используют обратный пьезоэлектрический эффект для создания и воспроизведения звука. При подаче напряжения к динамикам и зуммерам он начинает вибрировать и таким образом генерирует звуковые волны.

Пьезоэлектрические динамики обычно используют в будильниках или других несложных акустических системах для создания простой аудиосистемы. Эти ограничение вызваны частотой среза данных систем.

Пьезо драйверы

Пьезо драйверы могут преобразовывать низкое напряжение батареи в высокое для питания силовых пьезоэлектрических устройств. Пьезо драйверы помогают инженерам создавать большие значения синусоидального напряжения.

Ниже представлена блок схема, показывающая принцип работы пьезо драйвера:

Пьезо драйвер будет получать низкое напряжение от батареи и повышать его с помощью усилителя.

Осциллятор будет подавать на вход драйвера синусоидальное напряжение малой амплитуды, которое в последующем будет повышено пьезо драйвером и отправлено на пьезо устройство.

Описание устройства и цепей измерения

Пьезоэлектрический преобразователь давления имеет следующую структуру:

• мембрана, которая является дном корпуса;
• обкладка снаружи заземлена, а средняя изолируется кварцем;
• пластины имеют высокое сопротивление, соединены параллельно;
• фольгу и внутреннюю жилу кабеля скрепляют в отверстии, закрывающемся крышкой.

Мощность на выходе – минимальна, в связи с этим предусматривают усилитель с большим сопротивлением. По сути, напряжение зависит от емкости цепи входа. Характеристики преобразователя указывают на чувствительность и емкость. В основном это заряд и собственные показатели устройства. Если рассчитать суммарно, то получится следующая выходная мощность: Sq = q/F или Uxx = d11·F/Co.

Чтобы расширить диапазон частоты, необходимо измеряемые низкие переменные увеличить в сторону постоянной цепи времени. Подобное действие легко осуществить с помощью включения конденсаторов, которые расположены параллельно с устройством. Правда при этом напряжение выхода снизится. Сопротивление, которое было увеличено, расширит диапазон без утрат чувствительности. Но для его повышения необходимы улучшенные изоляционные качества и усилители с высокоомным входом.

Описание цепей измерения

Удельное и поверхностное сопротивления определяют собственное, причем основная составляющая для кварца выше, поэтому пьезоэлектрический преобразователь необходимо герметизировать. В результате повышаются качества, и поверхность защищается от влаги и грязи. Цепи измерения датчиков создавались как высокоомные усилители, в основе которых использовались выходной каскад на полевом транзисторе и неинвертирующий усилитель с операционным устройством. Напряжение поступает на вход и выход.

Однако в этом устаревшем пьезоэлектрическом преобразователе были недостатки:

• зависимость напряжения выхода и чувствительность по отношению к объему датчика;
• нестабильная емкость, которая меняется из-за температурных условий.

Напряжение усилителя и чувствительность определяются допустимой погрешностью, если дополнить включенный стабильный объем С1.

Формула: ys = (ΔCo + ΔCk)/(Co+Ck +C1).

После преобразования получаем: S=Ubx/F.

Если коэффициент увеличивается, соответственно, и эти переменные возрастают.

Для измерительной цепи характерно:

• постоянная линия времени;
• сопротивление R определено входным усилением, изоляцией датчиков, кабелей, и R3;
• МДП-транзисторы сильнее по сравнению с полевыми устройствами, однако имеют высокий уровень шума;
• R3 стабилизирует напряжение, его значение высчитывается как ~ 1011 Ом.

Анализируя последнюю переменную, можно предположить, что постоянная линия времени следующая: t ≤ 1c. Сегодня устройства могут использовать с усилителями напряжения пьезоэлектрические датчики для заряда.

Преимущественные характеристики устройств

• простота конструкционной сборки;
• габариты;
• надежность;
• преобразование напряжения механики в электрический заряд;
• переменные величины, которые можно быстро измерить.

В случае с материалом вроде кварца, который близок к идеальному состоянию тела, преобразование механики в заряд электрики возможно с минимальной погрешностью от -4 до -6.

Однако развитие высокоточной техники улучшило способность реализовать точность без потерь.

В результате можно прийти к выводу, что для измерителей сил, давления и прочих элементов наиболее подходящими являются пьезоэлектрические преобразователи.

ПЭП ускорения имеет следующую конструкцию:

• все материалы крепятся к титановому основанию;
• два одновременно включенных пьезоэлемента из кварца;
• высокоплотная инерционная масса предназначена для минимальных габаритов;
• снятие сигнала посредством латунной фольги;
• она, в свою очередь, соединена с кабелем, который припаивается;
• датчик закрыт крышкой, навинченной в основании;
• чтобы укрепить измеритель на объекте, нарезают резьбу.

Конструкционные особенности преобразователей

Если необходимо изготовить датчик акселерометра, то важно правильно прикрепить пьезочувствительные пластины к основанию. Это действие осуществляется паянием.

Кабель должен соответствовать следующим требованиям:

• изоляционное сопротивление должно быть высоким;
• экран размещен рядом с жилой;
• антивибрационность;
• гибкость.

То есть на вход усилителя не должна производиться тряска кабеля. Измерительная цепь создается симметрично, чтобы не возникало помех. В датчике связь несимметричная, сопротивление выводов и корпуса соединено таким образом, что получается изоляция внешних пластин. Чтобы добиться нужного результата, требуется измеритель выполнить из нечетного количества материалов, которые используются в процессе. Элементы прижимаются к усилителю сквозь отверстия в центральной части и через изоляторы, которые привинчены к корпусу.

Особенности приборов, измеряющих вибрации

Чтобы увеличить чувствительность измерительного прибора, необходимо применить пьезоэлементы с высоким модулем. Этот материал укладывают параллельно в ряд и соединяют металлическими прокладками и пластинами. Для подобного эффекта еще могут применяться вещества, которые работают на изгиб. Однако они имеют низкую частоту и уступают механике сжатия.

Материал может быть биморфным, его обычно собирают последовательно или параллельно, все зависит от положительно расположенных осей. Как правило, это две пластины. Если учитывать нейтральный слой, то над ним вместо пьезоэлемента может использоваться накладка из металла со средней толщиной.

Чтобы измерить сигналы, которые двигаются достаточно медленно, необходимо сделать следующее:

• пьезопреобразователь включают в автогенератор;
• кристалл находится на резонансной частоте;
• как только произойдет нагрузка, показатели изменятся.

Сегодня пьезоакселерометры – усовершенствованные приборы, которые могут быть высокочастотными, с сильной чувствительностью.

Альтернативный источник энергии посредством преобразователей

Одним из знаменитых и неисчерпаемых средств получения электричества является энергия волн. Такие станции монтируют непосредственно в водную среду. Это явление связано с солнечными лучами, которые нагревают массу воздуха, благодаря чему возникают волны. Вал данного явления имеет энергоемкость, которая определяется по силе ветра, ширине воздушных фронтов, продолжительности порывов.

Значение может колебаться на мелководье или достигать 100 кВт на один метр. Пьезоэлектрический преобразователь энергии волн работает по определенному принципу. Уровень воды поднимается посредством волны, в процессе воздух выдавливается из сосуда. Затем потоки пропускаются реверсирующейся турбиной. Агрегат вращается по определенному направлению, вне зависимости от движения волн.

Этот аппарат имеет положительную характеристику.

До сегодняшнего дня совершенствование конструкции не прогнозируется, потому что эффективность и принцип работы доказаны всеми существующими путями.

В процессе технического прогресса, возможно, будут построены плавучие станции.

Ультразвуковой пьезоэлектрический преобразователь

Этот прибор устроен таким образом, что не требует дополнительных настроек. Он снабжен блоком памяти, который выдает технический результат. Относится к контрольно-измерительным аппаратам. Подобные устройства отличаются по типу, техническим характеристикам, которые составляются на основе данных о конструкции и предназначении с минимальными погрешностями. Все требования учитываются на основе конструкции.

Для всех подобных аппаратов предусмотрена стандартная схема создания: дефектоскоп, корпус, электроды, главный элемент, который скрепляют с основанием, жила, фольга и другие материалы. Ультразвуковой пьезоэлектрический преобразователь является полезной моделью. Он позволяет получать данные непосредственно с помощью звука, установленного на основании устройства.
