Принцип работы насоса. Типы насосов. Работа насоса. Устройство насоса

В этой статье мы постарались собрать все возможные принципы работы насосов. Часто, в большом разнообразии марок и типов насосов достаточно трудно разобраться не зная как работает тот или иной агрегат. Мы постарались сделать это наглядным, так как лучше один раз увидеть, чем сто раз услышать.
В большинстве описаний работы насосов в интернете есть только разрезы проточной части (в лучшем случае схемы работы по фазам). Это не всегда помогает разобраться в том как именно функционирует насос. Тем более, что не все обладают инженерным образованием.
Надеемся, что этот раздел нашего сайта не только поможет вам в правильном выборе оборудования, но и расширит ваш кругозор.


Водоподъемное колесо


Водоподъемное колесо

С давних времен стояла задача подъема и транспортировки воды. Самыми первыми устройствами такого типа были водоподъемные колеса. Считается, что их изобрели Египтяне.

Водоподъемная машина представляла собой колесо, по окружности которого были прикреплены кувшины. Нижник край колеса был опущен в воду. При вращении колеса вокруг оси, кувшины зачерпывали воду из водоема, а затем в верхней точке колеса , вода выливалась из кувшинов в специальный приемный лоток. для вращения устройства применялать мускульная сила человека или животных.



Винт архимеда


Винт архимеда

Архимед (287–212 гг. до н. э.), великий ученый древности, изобрел винтовое водоподъемное устройство, позже названное в его честь. Это устройство поднимало воду с помощью вращающегося внутри трубы винта, но некоторое количество воды всегда стекало обратно, т. к. в те времена эффективные уплотнения были неизвестны. В результате, была выведена зависимость между наклоном винта и подачей. При работе можно было выбрать между большим объемом поднимаемой воды или большей высотой подъема. Чем больше наклон винта, тем больше высота подачи при уменьшении производительности.

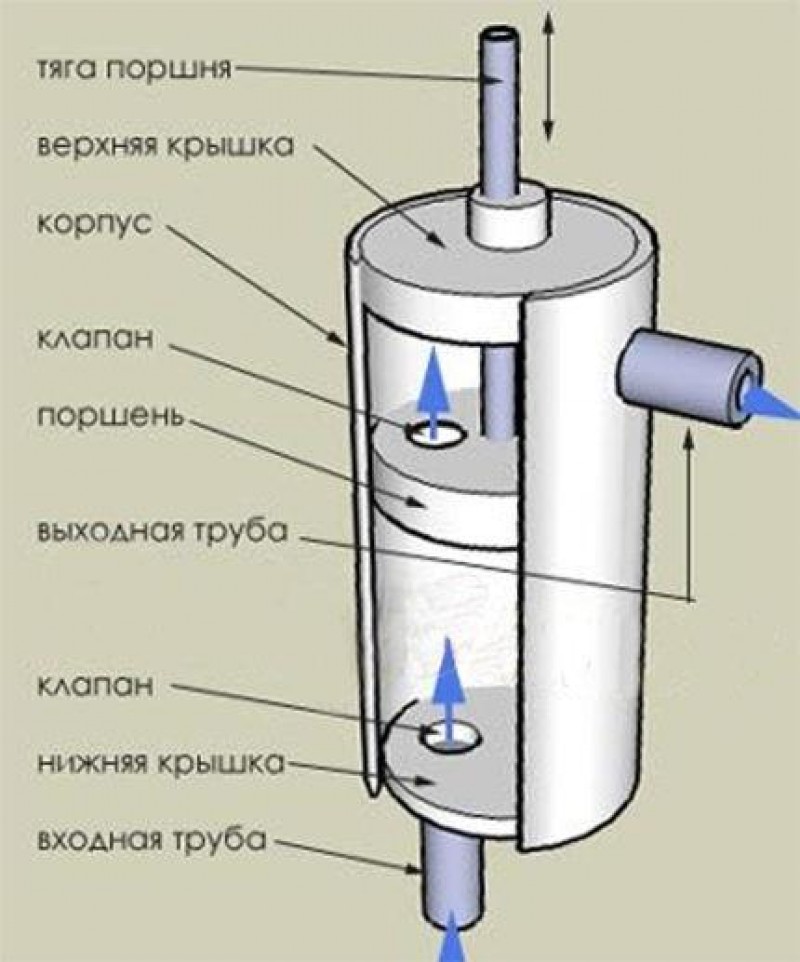

Поршневой насос


Поршневой насос

Первый поршневой насос для тушения пожаров, изобратенный древнегреческим механиком Ктесибием, был описан еще в 1 веке до н. э. Эти насосы, по праву, можно считать самыми первыми насосами. До начала 18 века насосы этого типа использовались довольно редко, т.к. изготовленные из дерева они часто ломались. Развитие эти насосы получили после того, как их начали изготавливать из металла.
С началом промышленной революции и появлением паровых машин, поршневые насосы стали использовать для откачки воды из шахт и рудников.
В настоящее время, поршневые насосы используются в быту для подъема воды из скважин и колодцев, в промышленности — в дозировочных насосах и насосах высокого давления.


Трехплунжерный насос

Существуют и поршневые насосы, объединенные в группы: двухплунжерные, трехплунжерные, пятиплунжерные и т.п.
Принципиально отличаются количеством насосов и их взаимным расположением относительно привода.
На картинке вы можете увидеть трехплунжерный насос.



Крыльчатый насос


Крыльчатый насос
Крыльчатые насосы являются разновидностью поршневых насосов. Насосы этого типа были изобретены в середине 19 века.
Насосы являются двухходовыми, то есть подают воду без холостого хода.
Применяются, в основном, в качестве ручных насосов для подачи топлива, масел и воды из скважин и колодцев.

Конструкция:
Внутри чугунного корпуса размещены рабочие органы насоса: крыльчатка, совершающая возвратно-поступательные движения и две пары клапанов (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении



Сильфонный насос


Сильфонный насос
Насосы этого типа имеют в своей конструкции сильфон («гармошку»), сжимая который производят перекачку жидкости. Конструкция насоса очень простая и состоит всего из нескольких деталей.
Обычно, такие насосы изготавливают из пластика (полиэтилена или полипропилена).
Основное применение — выкачивание химически активных жидкостей из бочек, канистр, бутылей и т.п.

Низкая цена насоса позволяет использовать его в качестве одноразового насоса для перекачивания едких и опасных жидкостей с последующей утилизацией этого насоса.



Пластинчато-роторный насос


Пластинчато-роторный насос
Пластинчато-роторные (или шиберные) насосы представляют собой самовсасывающие насосы объемного типа. Предназначены для перекачивания жидкостей. обладающих смазывающей способностью (масла. дизельное топливо и т.п.). Насосы могут всасывать жидкость «на сухую», т.е. не требуют предварительного заполнени корпуса рабочей жидкостью.

Принцип работы: Рабочий орган насоса выполнен в виде эксцентрично расположенного ротора, имеющего продольные радиальные пазы, в которых скользят плоские пластины (шиберы), прижимаемые к статору центробежной силой.
Так как ротор расположен эксцентрично, то при его вращении пластины, находясь непрерывно в соприкосновении со стенкой корпуса, то входят в ротор, то выдвигаются из него.

Во время работы насоса на всасывающей стороне образуется разрежение и перекачиваемая масса заполняет пространство между пластинами и далее вытесняется в нагнетательный патрубок.



Шестеренный насос с наружным зацеплением


Шестеренный насос с наружным зацеплением
Шестеренные насосы с наружным зацеплением шестерен предназначены для перекачивания вязких жидкостей, обладающих смазывающей способность.
Насосы обладают самовсасыванием (обычно, не более 4-5 метров).

Принцип действия:
Ведущая шестерня находится в постоянном зацеплении с ведомой и приводит её во вращательное движение. При вращении шестерён насоса в противоположные стороны в полости всасывания зубья, выходя из зацепления, образуют разрежение (вакуум). За счёт этого в полость всасывания поступает жидкость, которая, заполняя впадины между зубьями обеих шестерён, перемещается зубьями вдоль цилиндрических стенок в корпусе и переносится из полости всасывания в полость нагнетания, где зубья шестерён, входя в зацепление, выталкивают жидкость из впадин в нагнетательный трубопровод. При этом между зубьями образуется плотный контакт, вследствие чего обратный перенос жидкости из полости нагнетания в полость всасывания невозможен.



Шестеренный насос с внутренним зацеплением


Шестеренный насос с внутренним зацеплением
Насосы аналогичны по принципу работы обычному шестеренному насосу, но имеют более компактные размеры. Из минусов можно назвать сложность изготовления.

Принцип действия:
Ведущая шестерня приводится в действие валом электродвигателя. Посредством захвата зубьями ведущей шестерни, внешнее зубчатое колесо также вращается.

При вращении проемы между зубьями освобождаются, объем увеличивается и создается разряжение на входе, обеспечивая всасывание жидкости.
Среда перемещается в межзубьевых пространствах на сторону нагнетания. Серп, в этом случае, служит в качестве уплотнителя между отделениями засасывания и нагнетания.
При внедрении зуба в межзубное пространство объем уменьшается и среде вытесняется к выходу из насоса.



Кулачковый насос с серпообразными роторами


Кулачковый насос с серпообразными роторами

Кулачковые (коловратные или роторные) насосы предназначены для бережной перекачки вызких продуктов, содержащих частицы.
Различная форма роторов, устанавливаемая в этих насосах, позволяет перекачивать жидкости с большими включениями (например, шоколад с цельными орехами и т.п.)

Частота вращения роторов, обычно, не превышает 200…400 оборотов, что позволяет производить перекачивание продуктов не разрушая их структуру.
Применяются в пищевой и химической промышленности.

Роторный насос с трехлепестковыми роторами

На картинке можно посмотреть роторный насос с трехлепестковыми роторами.
Насосы такой конструкции применяются в пищевом производстве для бережной перекачки сливок, сметаны, майонеза и тому подобны жидкостей, которые при перекачивании насосами других типов могут повреждать свою структуру.
Например, при перекачке центробежным насосом (у которого частота вращения колеса 2900 об/мин) сливок, они взбиваются в масло.



Импеллерный насос


Импеллерный насос

Импеллерный насос (ламельный, насос с мягким ротором) является разновидностью пластинчато-роторного насоса.
Рабочим органом насоса является мягкий импеллер, посаженый с эксцентриситетом относительно центра корпуса насоса. За счет этого при вращении рабочего колеса изменяется объем между лопастями и создается разряжение на всасывании.
Что происходит дальше видно на картинке.
Насосы являются самовсасывающими (до 5 метров).
Преимущество — простота конструкции.



Синусный насос


Синусный насос
Название этого насоса происходит от формы рабочего органа – диска, выгнутого по синусоиде. Отличительной особенностью синусных насосов является возможность бережного перекачивания продуктов содержащих крупные включения без их повреждения.
Например, можно легко перекачивать компот из персиков с включениями их половинок (естественно, что размер перекачиваемых без повреждения частиц зависит от объема рабочей камеры. При выборе насоса нужно обращать на это внимание).

Размер перекачиваемых частиц зависит от объема полости между диском и корпусом насоса.
Насос не имеет клапанов. Конструктивно устроен очень просто, что гарантирует долгую и безотказную работу.

Синусный насос
Принцип работы:

На валу насоса, в рабочей камере, установлен диск, имеющий форму синусоиды. Камера разделена сверху на 2 части шиберами (до середины диска), которые могут свободно перемещаться в перпендикулярной к диску плоскости и герметизировать эту часть камеры не давая жидкости перетекать с входа насоса на выход (см. рисунок).
При вращении диска он создает в рабочей камере волнообразное движение, за счет которого происходит перемещение жидкости из всасывающего патрубка в нагнетательный. За счет того, что камера наполовину разделена шиберами, жидкость выдавливается в нагнетательный патрубок.



Винтовой насос


Основной рабочей частью эксцентрикового шнекового насоса является винтовая (героторная) пара, которая определяет как принцип работы, так и все базовые характеристики насосного агрегата. Винтовая пара состоит из неподвижной части – статора, и подвижной – ротора.

Статор – это внутренняя n+1-заходная спираль, изготовленная, как правило, из эластомера (резины), нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).

Ротор – это внешняя n-заходная спираль, которая изготавливается, как правило, из стали с последующим покрытием или без него.

Винтовой насос Стоит указать, что наиболее распространены в настоящее время агрегаты с 2-заходными статором и 1-заходным ротором, такая схема является классической практически для всех производителей винтового оборудования.

Важным моментом, является то, что центры вращения спиралей, как статора, так и ротора смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения. При этом количество таких замкнутых полостей на единицу длины винтовой пары определяет конечное давление агрегата, а объем каждой полости – его производительность.

Винтовые насосы относятся к объемным насосам. Эти типы насосов могут перекачивать высоковязкие жидкости, в том числе с содержанием большого количества абразивных частиц.
Преимущества винтовых насосов:
— самовсасывание (до 7…9 метров),
— бережное перекачивание жидкости, не разрушающее структуру продукта,
— возможность перекачивания высоковязких жидкостей, в том числе содержащих частицы,
— возможность изготовления корпуса насоса и статора из различных материалов, что позволяет перекачивать агрессивные жидкости.

Насосы этого типа получили большое распространение в пищевой и нефтехимической промышленности.



Перистальтический насос


Перистальтический насос
Насосы этого типа предназначены для перекачивания вязких продуктов с твердыми частицами. Рабочим органом является шланг.
Преимущество: простота конструкции, высокая надежность, самовсасывание.

Принцип работы:
При вращении ротора в глицерине башмак полностью пережимает шланг (рабочий орган насоса), расположенный по окружности внутри корпуса, и выдавливает перекачиваемую жидкость в магистраль. За башмаком шланг восстанавливает свою форму и всасывает жидкость. Абразивные частицы вдавливаются в эластичный внутренний слой шланга, затем выталкиваются в поток, не повреждая шланга.



Вихревой насос


Вихревой насос
Вихревые насосы предназначены для перекачивания различных жидкотекучих сред. насосы обладают самовсасыванием (после залива корпуса насоса жидкостью).
Преимущества: простота конструкции, высокий напор, малые размеры.

Принцип действия:
Рабочее колесо вихревого насоса представляет собой плоский диск с короткими радиальными прямолинейными лопатками, расположенными на периферии колеса. В корпусе имеется кольцевая полость. Внутренний уплотняющий выступ, плотно примыкая к наружным торцам и боковым поверхностям лопаток, разделяет всасывающий и напорный патрубки, соединенные с кольцевой полостью.

При вращении колеса жидкость увлекается лопатками и одновременно под воздействием центробежной силы закручивается. Таким образом, в кольцевой полости работающего насоса образуется своеобразное парное кольцевое вихревое движение, почему насос и называется вихревым. Отличительная особенность вихревого насоса заключается в том, что один и тот же объем жидкости, движущейся по винтовой траектории, на участке от входа в кольцевую полость до выхода из нее многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное приращение энергии, а следовательно, и напора.



Газлифт


Газлифт
Газлифт (от газ и англ. lift — поднимать), устройство для подъёма капельной жидкости за счёт энергии, содержащейся в смешиваемом с ней сжатом газе. Газлифт применяют главным образом для подъёма нефти из буровых скважин, используя при этом газ, выходящий из нефтеносных пластов. Известны подъёмники, в которых для подачи жидкости, главным образом воды, используют атмосферный воздух. Такие подъёмники называют эрлифтами или мамут-насосами.

В газлифте, или эрлифте, сжатый газ или воздух от компрессора подаётся по трубопроводу, смешивается с жидкостью, образуя газожидкостную или водо-воздушную эмульсию, которая поднимается по трубе. Смешение газа с жидкостью происходит внизу трубы. Действие газлифта основано на уравновешивании столба газожидкостной эмульсии столбом капельной жидкости на основе закона сообщающихся сосудов. Один из них — буровая скважина или резервуар, а другой — труба, в которой находится газожидкостная смесь.



Мембранные насосы


Мембранные насосы
Мембранные насосы относятся к объемным насосам. Существуют одно- и двухмембранные насосы. Двухмембраные, обычно выпускаются с приводом от сжатого воздуха. На нашем рисунке показан именно такой насос.
Насосы отличатся простотой конструкции, обладают самовсасыванием (до 9 метров), могут перекачивать химически агрессивные жидкости и жидкости с большим содержанием частиц.

Принцип работы:
Две мембраны, соединенные валом, перемещаются вперед и назад под воздействием попеременного нагнетания воздуха в камеры позади мембран с использованием автоматического воздушного клапана.

Всасывание: Первая мембрана создает разрежение, когда она движется от стенки корпуса.
Нагнетание: Вторая мембрана одновременно передает давление воздуха на жидкость, находящуюся в корпусе, проталкивая ее по направлению к выпускному отверстию. Во время каждого цикла давление воздуха на заднюю стенку выпускающей мембраны равно давлению, напору со стороны жидкости. Поэтому мембранные насосы могут работать и при закрытом выпускном клапане без ущерба для срока службы мембраны



Оседиагональные насосы (шнековые)


Оседиагональные насосы (шнековые)
Шнековые насосы
Шнековые насосы часто путают с винтовыми. Но это совершенно разные насосы, как можно увидеть в нашем описании. Рабочим органом является шнек.
Насосы этого типа могут перекачивать жидкости средней вязкости (до 800 сСт), обладают хорошей всасывающей способностью (до 9 метров), могут перекачивать жидкости с крупными частицами (размер определяется шагом шнека).
Применяются для перекачивания нефтешламов, мазутов, солярки и т.п.

Внимание! Насосы НЕСАМОВСАСЫВАЮЩИЕ. Для работы в режиме всасывания требуется заливка корпуса насоса и всего всасывающего шланга)



Центробежный насос



Центробежные насосы являются самыми распространенными насосами. Название происходит от принципа действия: насос работает за счет центробежной силы.
Насос состоит из корпуса (улиитки) и расположенного внутри рабочего колеса с радиальными изогнутыми лопастями. Жидкость попадает в центр колеса и под действием центробежной силы отбрасывается к его перифирии а затем выбрасывается через напорный патрубок.

Насосы используются для перекачивания жидких сред. Существуют модели для химически активный жидкостей, песка и шлама. Отличаются материалами корпуса: для химических жидкостей используют различные марки нержавеющих сталей и пластика, для шламов — износостойкие чугуны или насосы с покрытием из резины.
Массовое использование центробежных насосов обусловлено простотой конструкции и низкой себестоимостью изготовления.



Многосекционный насос



Многосекционные насосы — это насосы с несколькоми рабочими колесами, расположенными последовательно. Такая компоновка нужна тогда, когда необходимо большое давление на выходе.

Дело в том, что обычное центробежное колесо выдает максимальное давление 2-3 атм.

По этому, для получения более высоких значение напора, используют несколько последовательно установленных центробежных колес.
(по сути, это несколько последовательно соединенных центробежных насосов).

Такие типы насосов используют в качестве погружных скважинных и в качестве сетевых насосов высокого давления.


Трехвинтовой насос



Трехвинтовые насосы предназначены для перекачивания жидкостей, обладающих смазывающей способностью, без абразивных механических примесей. Вязкость продукта — до 1500 сСт. Тип насоса объемный.
Принцип работы трехвинтового насоса понятен из рисунка.

Насосы этого типа применяются:
— на судах морского и речного флота, в машинных отделениях,
— в системах гидравлики,
— в технологических линиях подачи топлива и перекачивания нефтепродуктов.


Струйный насос



Струйный насос предназначен для перемещения (откачки) жидкостей или газов с помощью сжатого воздуха (или жидкости и пара), подающегося через эжектор. Принцип работы насоса основан на законе Бернули (чем выше скорость течения жидкости в трубе, тем меньше давление этой жидкости). Этим обусловлена форма насоса.

Конструкция насоса чрезвычайно проста и не имеет движущихся деталей.
Насосы этого типа можно использовать в качестве вакуумный насосов или насосов для перекачивания жидкости (в том числе, содержащих включения).
для работы насоса необходим подвод сжатого воздуха или пара.

Струйные насосы, работающие от пара, называют пароструйными насосами, работающие от воды — водоструйными насосами.
Насосы, отсасывающие вещество и создающие разряжение, называются эжекторами. Насосы нагнетающие вещество под давлением — инжекторами.



Гидротаранный насос


Гидротаранный насос
Этот насос работает без подвода электроэнергии, сжатого воздуха и т.п. Работа насоса этого типа основана на энергии поступающей самотеком воды и гидроудара, возникающего при резком её торможении.

Принцип работы гидротаранного насоса:
По всасывающей наклонной трубе вода разгоняется до некоторой скорости, при которой отбойный подпружиненный клапан (справа), преодолевает усилие пружины и закрывается, перекрывая поток воды. Инерция резко остановленной воды во всасывающей трубе создает гидроудар (т.е. кратковременно резко возрастает давление воды в питающей трубе). Величина этого давления зависит от длины питающей трубы и скорости потока воды.
Возросшее давление воды открывает верхний клапан насоса и часть воды из трубы проходит в воздушный колпак (прямоугольник сверху) и отводящую трубу (слева от колпака). Воздух в колпаке сжимается, накапливая энергию.
Т.к. вода в питающей трубе остановлена, давление в ней падает, что приводит к открытию отбойного клапана и закрытию верхнего клапана. После этого вода из воздушного колпака выталкивается давлением сжатого воздуха в отводящую трубу. Так как отбойный клапан открылся, вода снова разгоняется и цикл работы насоса повторяется.



Спиральный вакуумный насос


Гидротаранный насос

Спиральный вакуумный насос представляет собой объёмный насос внутреннего сжатия и перемещения газа.
Каждый насос состоит из двух высокоточных спиралей Архимеда (серповидные полости) расположенных со смещением в 180° друг относительно друга. Одна спираль неподвижна, а другая крутится двигателем.
Подвижная спираль совершает орбитальное вращение, что приводит к последовательному уменьшению газовых полостей, по цепочке сжимая и перемещая газ от периферии к центру.
Спиральные вакуумные насосы относятся к категории «сухих» форвакуумных насосов, в которых не используются вакуумные масла для уплотнения сопряженных деталей (нет трения — не нужно масло).
Одной из сфер применения данного вида насосов являются ускорители частиц и синхротроны, что само по себе уже говорит о качестве создаваемого вакуума.



Ламинарный (дисковый) насос


Гидротаранный насос Ламинарный (дисковый) насос является разновидностью центробежного насоса, но может выполнять работу не только центробежных, но и прогрессивных полостных насосов, лопастных и шестеренчатых насосов, т.е. перекачивать вязкие жидкости.
Рабочее колесо ламинарного насоса представляет собой два и более параллельных диска. Гидротаранный насосЧем больше расстояние между дисками, тем более вязкую жидкость может перекачивать насос. Теория физики процесса: в условиях ламинарного течения слои жидкости движутся с различной скоростью по трубе: слой, наиболее близкий к неподвижной трубе (так называемый пограничный слой), течёт медленнее, чем более глубокие (близкие к центру трубы) слои текущей среды.
Аналогично, когда жидкость поступает в дисковый насос, на вращающихся поверхностях параллельных дисков рабочего колеса образуется пограничный слой. По мере вращения дисков энергия переносится в последовательные слои молекул в жидкости между дисками, создавая градиенты скорости и давления по ширине условного прохода. Эта комбинация граничного слоя и вязкого перетаскивания приводит к возникновению перекачивающего момента, который «тянет» продукт через насос в плавном, почти не пульсирующем потоке.

*Информация взята из открытых источников.

www.ampika.ru

Помпа для воды в бутылках

Рекомендации по использованию помпы

1. Бутыль с водой должна быть установлена в прохладном месте (температура не выше 20ºС), куда не попадают прямые солнечные лучи.

2. Устанавливать помпу необходимо чистыми руками

3. Не следует касаться руками носика помпы, не пить воду непосредственно из носика помпы.

4. Желательно при каждой смене бутыли протирать всю помпу влажной салфеткой. Либо разбирать помпу и промывать любым средством для посуды. Промывать проточной водой не менее 30 градусов. Затем высушивать полностью на полотенце, так как сухая среда губительна для бактерий.

5. При наливе воды следить, чтобы носик крана не касался стакана.

6. Исключите засасывание жидкости из стакана в бутыль обратным током (кран глубоко в стакан не опускать).

7. 1 раз в 6 месяцев рекомендуется санитарная обработка помпы (можно сделать самостоятельно). Если помпой пользуется большое количество людей, особенно дети, то проводить санитарную обработку следует чаще (раз в 3 месяца)

Цена: $8.95

Перейти в магазин

Заказал помпу на Али, подобная в России стоит минимум в два раза дороже. То ли мне попался такой экземпляр, то ли в Китае бутыли толще, вобщем нижнее кольцо плохо фиксирует помпу на бутыли, поэтому начинает пропускать воздух.

Когда бутыль полная — качает воду более-менее нормально. Как только воды становится половина и меньше — начинаются проблемы с накачкой.

Помпа для воды бутилированной - обзор механических, ручных или электрических с ценами и отзывами

Помпа для воды бутилированной - обзор механических, ручных или электрических с ценами и отзывамиНадо думать как дополнительно уплотнить внутреннее кольцо из мягкого пластика. Из плюсов хочу отметить только быструю доставку — экспорт из Сингапура был 21 марта, а 5 апреля уже получена на почте, самая быстрая моя посылка.

Как отремонтировать помпу для питьевой воды.

Помпа для бутилированной воды не качает, есть видео.

Помпа для воды бутилированной - обзор механических, ручных или электрических с ценами и отзывами

Помпа для воды бутилированной - обзор механических, ручных или электрических с ценами и отзывами

Видов помп для воды,великое множество: они могут быть как ручные, так и электрические, для 5 литровых бутылок и 19. В случае поломки, отремонтировать помпу для воды не составит большого труда, если знать принцип её работы.

Ручной насос для воды ( Помпа), плотно надевается на горловину бутылки, при нажатие на кнопку с помощью пластиковой гофры, нагнетает воздух в ёмкость, повышая давление воздуха в бутыле и тем самым заставляет жидкость подниматься вверх по трубкам.

  • Что делать если помпа перестала качать воду?

Единственная причина того что помпа для воды перестала работать — потеря герметичности.

Где нужно искать поломку и как.

Первое что нужно сделать: это разобрать помпу, в разобранном виде помпа представлена на картинке выше.
Осмотреть детали на предмет повреждений, особое внимание нужно уделить пластиковой гофре, так как обычно она изготавливается из самого обычного полиэтилена.
Проверить на месте ли лепестки клапанов, с их помощью воздух остаётся в бутыле, когда гофра разжимается после надавливания кнопки.

При повреждение гофры, её рекомендуется заменить, но не большой разрыв можно заклеить скотчем или каким — либо иным эластичным клеем, лучше всего это делать с внутренней стороны, чтобы заплата не оторвалась от давления воздуха.

Если вырвало клапан, его нужно поставить на место, клапана выскакивают из за резкого усилия при нажатие на кнопку подачи воды.

4.Если это не помогло проверить, как помпа сидит на горловине бутыля, и на своём ли месте стоит уплотнительное кольцо. Там где помпа надевается на бутыль не должно быть утечки воздуха. Иногда, во время снятие помпы с бутыля, не ослабляют зажим (держатель), который удерживает насос на горловине, и это приводит к сходу резинового уплотнителя с места

Такую поломку, плохо видно не вооружённым глазом. Можно потянуть за край уплотнителя, если он свободно выходит, его необходимо поставить на место и в зависимости от модели зафиксировать. Для этого нужно разобрать держатель и поставить уплотнитель туда где он крепится.

mr-build.ru

Помпа для бутилированной воды: преимущества без недостатков.



Вопросы, рассмотренные в материале:

  • Что такое помпа для бутилированной воды?
  • В чем преимущество помп перед кулерами?
  • В чем заключаются достоинства механической помпы для бутилированной воды?
  • Как ухаживать за помпой для бутилированной воды?

Для того чтобы было удобно разливать воду в бутылки различной емкости, в быту используют незамысловатое устройство, которое называется помпа для воды. Она имеет несколько видовых вариаций. В различных ситуациях такая вещь становится незаменимым девайсом. Чаще всего помпа для бутилированной воды используется с бутылями объемом 19 литров, их очень удобно хранить. О том, что это за приспособление и как с ним работать, можно прочитать в данной статье.

Что такое помпа для бутилированной воды

Услуга доставки воды на дом не ограничивается только лишь приобретением воды в бутылках. Для удобства использования бутилированной воды рекомендуется приобрести в комплект специальные аксессуары, коих существует огромное множество. Один из таких и самых полезных аксессуаров – помпа. При всей своей простоте и низкой цене она позволяет быстро и легко качать воду из бутылей большого литража.

Такая вещь незаменима не только дома, но и в офисе. Вряд ли кто-то предпочитает водопроводную воду чистой бутилированной воде. Ведь в нынешней неблагоприятной экологической ситуации очень важно следить за качеством потребляемой воды. Поэтому бутилированная вода – выход для всех, кто заботится о своем здоровье.


В многолитровых бутылях удобнее всего хранить воду, так как ее хватает надолго благодаря таким объемам. Правда, не все могут справиться с их использованием по прямому назначению. Чтобы просто налить воду в чайник или чашку из такой емкости, нужно обладать не только сноровкой, но и силой. Постоянное поднятие бутыли объемом 19 литров занимает много времени. Пожалуй, единственный в таких случаях оптимальный и недорогой выход – это помпа для бутилированной воды.

Самый большой расход питьевой воды наблюдается в офисах. Каждая налитая чашка отнимает слишком много времени, это влечет за собой нарушение продуктивности работников. Решением этой проблемы становится помпа для бутилированной воды в 19-литровых емкостях. Она имеет ряд преимуществ: во-первых, ее удобно использовать для наливания воды в разные сосуды, будь то стакан или бутылка. Во-вторых, девайс очень легко крепить, с этим точно справится каждый. Третье, и немаловажное, это низкая цена.

При всех своих полезных свойствах, помпа имеет весьма низкую стоимость. И, наконец, помпа для бутилированной воды обладает легким весом и компактными размерами, поэтому ее без труда можно взять куда угодно, например, в загородный дом или на природу.

Эти устройства для разлива воды бывают разных видов. Можно, к примеру, купить электрическую помпу для бутилированной воды. Она незаменима в доме, где есть дети, ведь для того чтобы пользоваться ей, не нужно прилагать усилий. Подача воды через электрическую помпу осуществляется автоматически. Достаточно лишь вовремя подзаряжать электрический насос или менять в нем батарейки.




Самым популярным видом остается классическая механическая помпа, благодаря своей надежности и экономичности. Если не знаете, какой вид помпы выбрать, ознакомьтесь со всеми их плюсами и минусами и после смело приступайте к заказу.

Преимущества помпы для бутилированной воды

Помпа для бутилированной воды не только гораздо компактнее, но и позволяет сэкономить денежные средства, в отличие от того же кулера. Преимущество ее перед последним в том, что ее можно использовать в небольших помещениях, не теряя при этом драгоценного пространства.

Также помпу для бутилированной воды можно взять с собой на природу, чтобы пребывание на отдыхе было максимально комфортным. Такие приспособления своим удобством окупают затраченные на них деньги.

Основные преимущества:

  • безопасность в использовании;
  • комфортность;
  • простая эксплуатация.

Наливать воду с помощью помпы могут даже маленькие дети.

Плюсы и минусы электрической помпы

Электрическая помпа для бутилированной воды работает от двух батареек. Семьдесят полных бутылей – на такое количество воды, которая пройдет через насос, хватит заряда пары батареек.

Чтобы налить воду в нужном количестве, достаточно сперва нажать на кнопку, наполнить и повторным нажатием прекратить подачу. Удобство заключается в том, что электрическая помпа для бутилированной воды на батарейках моментально прекращает подачу воды после нажатия на кнопку, поэтому ни одна капля жидкости не прольется мимо.

Если вы часто пользуетесь бутилированной питьевой водой и вам хотелось бы, чтобы процесс наливания был автоматизированным, но тратиться на покупку кулера, различных диспенсеров не хочется, то электрическая помпа на батарейках решит эту проблему в два счета. Главное не забывать вовремя менять элементы питания.

С помощью этого приспособления каждый справится с наполнением водой различных емкостей. Ведь для того чтобы налить воду в кружку, нужно просто нажать на кнопку. Этот процесс не требует никаких физических затрат и выглядит весьма технологично.


Всего три шага к утолению жажды бутилированной водой:

  • Встать возле бутыли.
  • Нажать на кнопку.
  • Наполнить чашку.

Единственный минус электрической помпы в том, что она нуждается в замене элементов питания. Но этого можно не пугаться, так как емкости батареек хватает на долгий срок и нет надобности постоянно об этом беспокоиться.

Существуют электрические помпы, которые работают не на батарейках, а через подключение к электросети.

Минус в том, что бутыль в этом случае должна находиться в непосредственной близости от розетки. И если в вашем доме отключили свет, то использовать помпу не получится. При всем при этом есть такие виды данного приспособления, которые сочетают в себе три варианта использования: на батарейках, от сети и через встроенный механический насос, если отсутствует первое и второе.

Достоинства механической помпы для бутилированной воды

Преимуществ ручной помпы для бутилированной воды огромное количество:

  • Безопасность и надежность позволяют использовать помпу для бутилированной воды на протяжении долгого времени без проблем.
  • С установкой справится каждый, снять насос также не составит труда.
  • Механическая помпа неприхотлива в уходе – для очищения понадобится обыкновенный ершик для посуды.
  • При низкой цене девайс проявляет себя наилучшим образом в эксплуатации.




  • Компактный размер тоже играет важную роль. Ручная помпа не будет занимать много места даже на самой маленькой кухне или в небольшом офисе.
  • Портативность устройства позволяет брать его с собой в различные места, где оно может пригодиться (на дачу, в поход, на природу).
  • Материал, из которого сделана помпа, называется поликарбонат. Он является экологически безопасным и не наносит вред окружающей среде.
  • Благодаря простой конструкции, исключается скопление загрязнений в насосе, следовательно, вода не будет инфицирована.
  • Механическая помпа для бутилированной воды не требует источника энергии, а это значит, что работать она будет при любых обстоятельствах.

Как выбрать помпу для бутилированной воды

Первое, чему стоит уделить внимание при покупке помпы, – материал, из которого она изготовлена. Обычно это пластик. От того, насколько он безопасен, напрямую зависит качество прибора. Учитывая тот факт, что помпа непосредственно контактирует с водой, то и сырье, из которого она сделана, должно производиться с соблюдением всех санитарных норм. Также стоит учитывать объем емкости, с которой будет использоваться помпа. В различных модификациях имеются трубки с разной длиной. Если трубка слишком короткая, то в таре будет оставаться вода.


Для всех механических помп, вне зависимости от модели, наличие очищающего фильтра обязательно. Фильтр способствует избавлению воды от различных примесей и запахов.

Еще одним обязательным условием является возможность полностью разобрать устройство. Это облегчает процесс чистки и способствует долговечности в использовании.

Чтобы помпу для бутилированной воды можно было брать с собой в загородные поездки, она не должна много весить и занимать много места, поэтому важным критерием является маленький вес и компактность изделия.

Приятным бонусом станет возможность выбора цвета. Благодаря широкому цветовому ряду этот агрегат без труда можно разместить в любом, даже самом изысканном, интерьере.

Несмотря на то что многие привыкли доверять зарубежному производителю, помпы для бутилированной воды российского производства имеют отличные показатели и зарекомендовали себя на рынке как качественный продукт с долгим сроком службы.

Как пользоваться помпой и правильно за ней ухаживать

Рекомендации по использованию помпы:

  • Лучше всего хранить бутыль с водой, на которой установлена помпа, в прохладном месте, где температура не выше 200С, также на бутыль не должны падать солнечные лучи.
  • Перед установкой помпы необходимо удостовериться, чтобы руки чистые.
  • Для гигиеничного использования лучше не касаться руками носика помпы и не пить из него воду.
  • При замене бутыли помпу необходимо разобрать и промыть под водой температурой не менее 30 0С, после тщательно просушить помпу во избежание появления бактерий.
  • Избегать контакта носика помпы и стакана.
  • Не опускать носик помпы глубоко в стакан, чтобы избежать обратного засасывания жидкости в бутыль.
  • Проводить санобработку помпы для воды необходимо не реже одного раза в 6 месяцев. При использовании устройства большим количеством людей, в особенности детей, обработка проводится раз в 3 месяца.

Санитарная обработка помпы для бутилированной воды в домашних условиях производится следующим образом:

  • Обработка помпы проводится при замене бутыли на новую (раз в 6 месяцев – в обычных условиях, раз в 3 месяца – для пыльных помещений и при пользовании большим количеством людей).
  • Необходимо тщательно помыть руки перед обработкой.
  • Далее снять с бутыли помпу, достать из нее наливной кран и водоразборные трубки. Трубки следует разъединить. После надо раскрутить нажимной стакан.




  • Тщательно и со всех сторон промыть все детали помпы под проточной водой (300С) с использованием средства для мытья посуды. Краник и трубки необходимо прочистить, лучше всего тросиком либо обернутым в салфетку простым карандашом. Насос также следует промыть.
  • После хорошо промыть все части помпы под водой 40 градусов.
  • Далее понадобится дезинфицирующее средство. Его можно купить в аптеке или приготовить самостоятельно, используя 1,5 воды и 3 % раствор перекиси водорода. Или 250 г лимонной кислоты растворить в 2 л воды. Также подойдет 3 % раствор обычного столового уксуса.
  • Следует обратить внимание на то, что средство для дезинфекции, приобретенное в магазине, должно подходить для такого вида обработки, обязано быть безопасным (что подтверждается соответствующим документом) и иметь инструкцию по применению.
  • Купленный или полученный раствор надо налить в большую миску из стекла или покрытую эмалью. Если миска очень большая, то можно добавить еще раствора лимонной кислоты.
  • Затем все части от помпы необходимо положить в миску с раствором так, чтобы они были полностью погружены в него, особенно это касается отверстий. Держите детали помпы в растворе столько, сколько это указано в инструкции. В домашних условиях обработка длится 30 минут.
  • Если не получилось погрузить в раствор все части, то их можно протереть чистой салфеткой, смоченной в этом растворе.
  • После все детали помпы (наливной кран, водоразборные трубки, насос и нажимной стакан) нужно промыть проточной водой (время ополаскивания также указано в инструкции к дезинфицирующему средству).
  • Трубки и кран необходимо погрузить в горячую кипяченую воду. Из-за того что пластик в насосе тонкий, его следует промывать теплой кипяченой водой.
  • Бутилированной водой для питья ополоснуть носик как снаружи, так и внутри, трубочки, насос и отверстие для воды внутри самой помпы.




  • Протереть все части помпы. После этого она должна хорошо высохнуть.
  • Далее приспособление необходимо собрать. Сначала собирается насос, после надевается нажимной стакан и затем вставляются трубки и кран. После правильной сборки устройство должно работать без каких-либо затруднений.

Если помпа для бутилированной воды используется в местах, где много пыли, то следует производить замену фильтра по мере его загрязнения.

В данном видео демонстрируется, как произвести ремонт механической помпы для бутилированной воды:https://www.youtube.com/watch?v=PKKBtHg5gI8




Где купить помпу и прочее оборудование для разлива воды


Компания «Экоцентр» занимается поставками в Россию кулеров, помп и сопутствующего оборудования, предназначенного для разлива воды из бутылей разного объема. Вся техника поставляется под торговой маркой «ECOCENTER».

Мы обеспечиваем лучшее соотношение цены и качества оборудования, а также предлагаем своим партнерам отличный сервис и гибкие условия сотрудничества.

Вы можете убедиться в привлекательности совместной работы, сравнив наши цены со стоимостью аналогичного оборудования у других поставщиков. Более того, вы можете назвать свою мотивированную цену, и ваше предложение обязательно будет рассмотрено.

Все наше оборудование соответствует установленным в России стандартам и имеет сертификаты качества. Мы доставляем заказчикам диспенсеры, а также все необходимые к ним запчасти и комплектующие в самые короткие сроки.

ecocenter.pro

Варианты сборки самодельного насоса в домашних условиях

Установить помпу это просто

Во многих регионах вода из-под крана, к сожалению, не пригодна для питья, и без бутилированной воды не обойтись. Если кулер занимает много места или не посилен для семейного бюджета, то хорошей альтернативой будет помпа, которая просто устанавливается на 19-литровый бутыль. Таким насосом для воды смогут пользоваться даже дети.

Как собрать помпу для бутилированной воды

В стандартной комплектации помпа состоит из:

  • основного насосного элемента (если его разобрать, то внутри будет гофрированная камера с пружиной, за счет сжимания и разжимания которой и происходит забор воды)
  • трубок для забора воды (обычно их три)
  • носика
  • защитного колпачка
  • щеточки для чистки трубок (ершик)

В зависимости от производителя укомплектованность продукта может отличаться.

Инструкция, как собрать помпу, достаточно проста, здесь всего несколько действий:

  • Как правило в коробке должны быть перчатки, все процедуры нужно выполнять ими.
  • Первое, что нужно сделать, — установить носик для воды в насос до щелчка.
  • Затем собираем трубочки, которые состоят из трех секций. Они составные, поэтому проблем возникнуть не должно.
  • Далее узким концом вставляем получившуюся трубу в основание насоса. Предварительно рекомендуется опустить конец трубки в кипяток, это позволит герметично соединить трубку и помпу.

Все. Помпа готова к бою.

Как установить помпу на бутыль с водой. Рекомендации по использованию

Здесь тоже ничего сложного. Бутыль освобождается от термоколпачка и пробки. Собранный механизм нужно поместить на горлышко, надавить с усилием, пока не услышите характерного щелчка и зафиксировать гайкой (она уже имеется на основании помпы).

Обратите внимание, что трубка должна слегка касаться дна бутыли, если трубка будет короче, то выкачать всю воду будет проблематично. https://www.youtube.com/embed/udQcwnbuIT0

Особенность насоса в том, что когда начинаете качать, вода какое-то время «думает», а только после нескольких нажатий начинает идти через краник. В конце процесса происходит то же самое, но уже в обратном порядке: то есть прекратить качать нужно немного заранее, иначе вода перельется через край посуды. Это не критичная особенность, привыкнуть к которой будет несложно.

Минус только в том, что нужно накачивать вручную (с кастрюлей или чайником это не совсем удобно). И насос выдает строго определенную порцию воды, то есть полстаканчика не получится налить.

Санитарная обработка помпы в домашних условиях

Перед тем как менять насос в обязательном порядке необходимо вымыть руки. Посуда не должна касаться носика помпы, а уж тем более не стоит пить воду прямо из носика.

При каждой смене бутыли нужно промывать все детали насоса проточной водой и просушивать. Если этого не делать, то во влажной среде легко могут размножиться микробы, о чем будет свидетельствовать слизкий желтоватый налет.

Раз в 2-3 месяца проводите полную санитарную обработку помпы (к кулеру это тоже относится) по инструкции:

  • Разобрать насос, отсоединив трубки и носик.
  • Промыть в 40-градусной воде, используя средство для посуды, после чего замочить все детали в дезинфицирующем растворе (250 г лимонной кислоты на 2 литра воды) на полчаса.

Лимонная кислота поможет справиться и с налетом, если он успел образоваться.

Для установки бутыли с водой нужно выбрать затененное место с температурой не выше 20°C (на воду не должны попадать солнечные лучи).

Механическая помпа для воды — один из самых популярных и доступных способов для розлива бутилированной воды. В интернете в основном только положительные отзывы

Чтобы не разочароваться в покупке, особое внимание нужно обратить на пластик механизма, он должен быть выполнен из качественного прочного пластика без запаха

Как сделать водный маникюр в домашних условиях

Оригинальность окрашенных ногтей всегда притягивала к себе взоры. Уникальность рисунка на ногтях, безусловно, выделит обладательницу, создавая впечатление элегантности и изысканности.

Водный маникюр или роспись ногтей с добавлением воды всегда будет в моде, так как идеально подходит для особых случаев и для повседневного маникюра. Далее читайте о том, как сделать водный маникюр в домашних условиях.

Водный маникюр — краткая история

Искусство водного рисования на ногтях появилось первоначально в Японии и в течении нескольких лет стало одной из маний в маникюре в данном регионе и даже других странах, продолжая набирать все больше и больше поклонников и создавать новые навязчивые идеи в искусстве маникюра.

Затем водный маникюр в короткое время попадает на обложки журналов,  в рекламные объявления, плакаты, даже в кино, быстро распространяясь по всему миру, становится очень популярным видом маникюра, созданы даже его фан-клубы.

Есть два способа создания водного маникюра: капельный, где модели создаются капанием лака для ногтей, или же растяжение, когда модель создается с помощью инструмента.

При капельном способе окраски ногтей рисунок варьируется от цветных лаковых разводов, до сложных форм и рисунков, таких как спирали и геометрические узоры, а при растяжении можно получить простые круглые формы, а также такие рисунки как шары, сердечки, животные, листья, паутина и т.д.

Как сделать водный маникюр в домашних условиях

Водный маникюр не требует использования большого количества инструментов: необходим контейнер, который вы будете заполнять холодной водой (комнатной температуры), лаки для ногтей нужных цветов которые вы хотите комбинировать, и для того чтобы они эффективнее растягивались они должны быть более жидкими, из набора кистей для ногтей необходима иголка или в ее отсутствии можно использовать несколько палочек зубочисток, немного клейкой ленты или скотча.

Также необходим лак для ногтей, который будет использоваться в качестве основы и бесцветный лак, несколько ватных дисков и конечно же, жидкость для снятия лака.

Процедура или последовательность шагов, которой нужно следовать, чтобы сделать водный маникюр, следующая:

1.  Начинают с нанесения основного лака, предпочтение отдается белому цвету. После его высыхания,  нужно обмотать скотчем кожу вокруг ногтя. Это необходимо для того, чтобы когда ноготь будет погружен в воду не испачкать остальную поверхность пальца лаком для ногтей.

2. Подготовив таким образом ноготь, можно начать играть с цветами

Капнем немного лака на поверхность воды в контейнере, но это надо сделать осторожно, так как если капнуть лак с слишком большого расстояния, его инерции хватит для того чтобы он погрузился в воду, а идея состоит в том, чтобы он остался и разошелся по поверхности воды

Можно капнуть желаемое количество лака, но не должно быть двух последовательных капель лака одинакового цвета.  Здесь можно применить воображение, комбинируя желаемые цвета. Можете даже попробовать сделать комбинацию из черного и белого цветов.

3.  Теперь нужно использовать иглу или палочки зубочистки для нанесения рисунка и для смешивания цветов на поверхности воды. Проведите линии, круги или любые другие траектории более или менее сложные. После этой операции, инструмент нужно протереть жидкостью для снятия лака, так как он понадобится далее.

4.  Далее нужно нанести на ноготь то, что получилось на поверхности воды. Нужно погрузить ноготь в воду, держа его параллельно поверхности воды, и удалим избыток лака вокруг пальца с помощью иглы или зубочистки.

Теперь можно вытащить ноготь из воды, снять скотч и остается только восхититься полученным результатом. Процедуру нужно повторить для каждого ногтя, подождать пока все высохнет и нанести последний слой бесцветного лака.

1 Конструкция устройства

Устройство вибрационного насоса малыш довольно простое. Он состоит из трех основных частей:

  • корпус;
  • электромагнит;
  • вибратор в форме якоря.

Корпус устройства выполнен из металлических сплавов и состоит из двух половинок. Нижняя часть имеет цилиндрическую форму. Верхняя выполнена в форме конуса.

Электромагнит прибора состоит из П-образной металлической сердцевины, на которой размещаются несколько слоев электропроводимой обмотки. Обмотка фиксируется на сердечнике с помощью компаунда (пластиковой смолы). Этот же материал обеспечивает крепление магнита внутри корпуса прибора, изолируя катушку от металлических узлов устройства. В состав компаунда также входит кварцесодержащий песок, который отводит тепло от магнита, предотвращая его перегрев.

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Устройство вибрационного насоса Малыш

1.1 Принцип действия

Правильный ремонт вибрационного насоса невозможен без четкого понимания того, как работает устройство. Принцип действия насосов малыш относит их к инерционному типу приборов.

Аппараты погружного типа включают только после полного погружения в рабочую среду. Весь алгоритм действия устройства имеет следующий вид:

  1. Насос подключается к электрической сети.
  2. После подключения начинает действовать электромагнит, который притягивает к себе якорь. Магнит работает прерывисто, с частотой до 50 включений за секунду. Когда он отключается, якорь под силой тяги пружины возвращается обратно.
  3. Когда якорь оттягивается пружиной, он оттягивает и прикрепленный к нему поршень. В результате образуется пространство, в которое попадает насыщенная воздухом вода. Такой состав жидкости обеспечивает большую упругость, а значит и подверженность колебаниям.
  4. Под действием вибратора вода начинает движение. А последующие порции жидкости из впускного резинового клапана давят на предыдущую жидкость, направляя поток исключительно в направлении выпускной трубки.

Устройство и принцип работы циркуляционного насоса

Устройство насосов для водяной системы отопления не отличается особой сложностью. Основными функциональными элементами являются:

  • Корпус изделия. Обычно изготавливается из чугуна или латуни, бронзы (реже).
  • Электродвигатель.
  • Крыльчатка – рабочее колесо с лопастями. Одна из самых прочных частей, так как испытывает большие нагрузки. Для их изготовления используют армированные полимерные материалы.
  • Роторный вал, на котором фиксируется рабочее колесо. Сам вал имеет подшипниковое крепление.
  • Клеммная коробка. К ней подключается электрический кабель.
  • Воздушный винт. Через него осуществляется отвод воздуха из рабочей камеры.

Устройство циркуляционного насоса

Прибор, в котором ротор отделен от статора и работает непосредственно в жидкой среде, называют насосом «мокрого» хода. Именно такие изделия устанавливают в частных домах. Они работают практически бесшумно, врезаются непосредственно в водопровод, компактны, легко разбираются и ремонтируются самостоятельно. При этом их средний КПД составляет 50-55%. Этого вполне достаточно для дома.

Как работает циркуляционный насос? При включении его в электросеть приходит в движение вал с крыльчаткой. В результате его вращения во всасывающем патрубке возникает разрежение (тяга), обеспечивающее постоянный приток жидкости в эту зону. За счет центробежной силы происходит нагнетание воды к выпускающему трубопроводу.

Обратите внимание! Проходящая через рабочую камеру жидкость естественным образом охлаждает прибор, поэтому дополнительные меры для отведения излишков тепла не требуются

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Насос в системе отопления

Распространенные поломки и способы их устранения

Можно выделить основные «симптомы» неправильной работы прибора и подходящее к каждому из них «лечение». Без знания устройства насоса здесь не обойтись.

Циркуляционный насос отопления шумит или вибрирует

Причин этому может быть несколько:

  • Прибор долгое время простаивал. В этом случае понадобится его разобрать и принудительно провернуть ротор.
  • Вращению крыльчатки что-то мешает. Насос разбирается и посторонний предмет удаляется. Для предупреждения такой поломки в дальнейшем в подающем трубопроводе можно установить сетчатый фильтр.
  • Неграмотная установка прибора. Исправить ситуацию могут квалифицированные специалисты.
  • В корпус изделия попал воздух. Такая ситуация актуальна для начала отопительного сезона. Воздух стравливается через специальные винтовые заглушки. В некоторых моделях установлен автоматический воздухоотводчик. Если его нет, можно осуществить монтаж самостоятельно.
  • Износ подшипника. В этом случае имеют место вибрации и характерный гул. Поменять подшипник легко. Необходимо разобрать прибор, извлечь старый подшипник и заменить его новым.

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Стравливание воздуха через воздушный винт

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Правильная установка прибора

Насос не включается или отключается сразу после начала работы

В тех случаях, когда прибор отказывается работать изначально, проблема чаще всего состоит в электропитании. Вам необходимо проверить целостность кабеля, качество и правильность подключения проводов, напряжение на клеммах.

С высокой долей вероятности насос может не включиться из-за сгоревшего предохранителя. Причина его выхода из строя – сильные или частые перепады напряжения. Проблема решается заменой предохранителя, что не составляет труда. А вот сгорание обмотки привода – прямая дорога к специалистам или даже в магазин за новым прибором.

Если включение насоса происходит без проблем, но через несколько минут он упорно отключается, рекомендуется проверить подсоединение проводов. Неправильное подключение по фазам или слабый контакт могли привести к такой проблеме.

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Провода для питания прибора от электросети

Изменение напора воды (водяная система отопления)

Циркуляция воды в насосе определяются его конструктивными особенностями и эксплуатационными характеристиками

В процессе работы прибора обязательно обращайте внимание на напор теплоносителя в трубах. Он должен соответствовать указанной в паспорте насоса величине

Нежелательные изменения напора могут возникнуть из-за нарушения целостности корпуса изделия. Внимательно осмотрите на предмет протечек стыки труб и насоса, места крепления болтов. Оцените качество смазки на резьбовых фланцах. Завоздушивание теплоносителя также приведет к падению его напора.

Неправильно подключенные фазы приведут к вращению рабочего колеса в неправильном направлении, что негативно скажется на работе насоса. Еще одной причиной снижения напора воды может стать сильное засорение фильтра, который достаточно тщательно прочистить или заменить.

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Прибор в разобранном виде

Таким образом, минимальные знания физики, устройства циркуляционного насоса и принципа его работы позволят вам самостоятельно обнаружить неисправность, а в некоторых случаях и устранить ее. Однако в некоторых ситуациях без специалистов не обойтись. Не обойтись без них и тогда, когда техническая информация никак не хочет укладываться в вашей голове (не для всех она, это необходимо понимать).

Главное – вовремя понять, что с прибором что-то не так и четко сформулировать проблему. В этом случае вы добьетесь своевременного и максимально эффективного ее решения. А ваш дом снова наполнится теплом!

Как демонтировать и разобрать циркуляционный насос

Для выявления неполадок в работе изделия необходимо его демонтировать и разобрать. Демонтаж выполняется следующим образом:

  1. Насос отключается от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. На этом этапе также можно убедиться в нормальной подаче питающего напряжения. Для этого достаточно посмотреть на индикатор прибора – он должен светиться.
  2. Перекрывается подача воды (боковые винтили), ее остатки в системе сливаются.
  3. Сам насос снимается с помощью отвертки-шестигранника. Если за время эксплуатации болты прикипели, смочите их средством WD Через 15-20 минут повторите попытку.

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Демонтаж циркуляционного насоса

Как разобрать циркуляционный насос? Здесь также нет никаких сложностей. Он состоит из отдельных частей (модулей), которые собираются в единое целое с помощью винтовых креплений. Можно достать проблемный модуль и заменить его, если имеется возможность. Однако в некоторых случаях целесообразнее приобрести новый прибор.

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Отдельные модули прибора

3 Устранение самых частых неполадок

Самым явным признаком поломки вибрационного электронасоса является отсутствие перекачки воды при работающем двигателе устройства. Причин у такого явления может быть несколько.

Первая из них – ослабевание гаек на штоке вибратора. Якорь постоянно поддается колебаниям, от них гайки постепенно раскручиваются, что ведет к изменению положения детали. В результате вода перестает качаться. А насос работает вхолостую. Защита насоса от сухого хода в этом случае проводится путем разборки и затягивания гаек у основания штока. Верхнюю гайку в обязательном порядке нужно зафиксировать второй обычной или гроверной гайкой.

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Хорошим подспорьем в ремонте является донорский насос аналогичной марки

Второй причиной холостого хода прибора является нарушение работы клапанов. Такая проблема характерна для работы аппарата в жидкостях с высоким количеством абразивных веществ. Они повреждают материал клапана и приводят к его быстрому износу. В этом случае также нужно разбирать устройство и в случае необходимости менять клапаны на новые. Не лишним будет заодно проверить и состояние штока якоря. Эта деталь очень чувствительна к повреждениям, а в случае неисправности практически не подлежит замене.

3.1 Замена кампаунда

Катушка внутри аппарата изолируется от алюминиевой поверхности корпуса специальным составом – кампаундом. Он также отвечает за фиксацию магнита и его защиту от магнита. Но при длительном использовании прибора в холостом режиме он корпус расширяется от температуры и кампаунд может отслаиваться, что приводит к нарушению изоляции.

Варианты сборки самодельного насоса в домашних условиях

Варианты сборки самодельного насоса в домашних условиях

Разборка внутренней части насоса Малыш

При ремонте насоса малыш в этом случае кампаунд заменяется на герметиком или жидким стеклом. Весь процесс проходит следующие этапы:

  1. Разборка устройства методом, описанным выше.
  2. Поиск места отслоения. Проводится он с помощью небольшого молоточка или металлического болта. Постукивая по корпусу, необходимо отметить места, в которых звук более гулкий. Это и есть пустоты, где кампаунд отошел от стенок.
  3. Все составные части устройства изымаются и промываются, пользуясь случаем. Нужно убрать всю грязь, налет и наслоения.
  4. После этого на поверхности узла магнита и на внутренней плоскости корпуса делаются борозды болгаркой или другим инструментом. Их можно делать в хаотичном порядке.
  5. Дальше обе поверхности обезжириваются, и на них наносится герметик или жидкое стекло.
  6. Узел вставляется внутрь цилиндрического корпуса и придавливается на время засыхания герметика.
  7. После того, как все стыки прихватываются, помпа собирается назад.

3.3 Использование второго насоса

При поломке основных узлов, составляющие прибора можно взять из второго (донорского) насоса. В этом случае есть вероятность сделать из двух сломанных устройств одно рабочее

При этом важно подобрать правильную модель, чтобы максимально точно подобрать комплектующие

Кроме того, в модели «Малыш-М» клапаны всасывания находятся на верхней крышке, что отличает их от стандартной версии «Малыш». А вариант «Малыш-З» рассчитан на узкие скважины и его крышка по своим габаритам на другие модели не подойдет.

В качестве донорских механизмов используются катушка электромагнита, клапаны, верхняя крышка устройства, поршень. При повреждении штока якоря, его нельзя извлечь из корпуса без специального оборудования. В этом случае можно заменить весь узел вибратора.

mr-build.ru

Бензиновая помпа для откачки воды: выбор водяного насоса

В техническом арсенале многих собственников дач и частных домов бензиновая помпа является обязательным элементом. Используя такое компактное, но эффективное устройство, можно не только оперативно организовать полив растений на своем приусадебном участке, но и решить множество других хозяйственных задач. На современном рынке предлагается множество моделей такого оборудования, имеющих различия как в конструктивном исполнении, так и в технических характеристиках. Такое разнообразие предлагаемых сегодня моделей бензиновых помп, с одной стороны, позволяет будущим пользователям подобрать насос в соответствии с конкретными задачами, а с другой – затрудняет выбор, поскольку требует знания типов таких устройств, их конструктивных особенностей и сфер применения.

Мотопомпа – это водяной насос, состоящий из центробежного самовсасывающего устройства и приводного узла – бензинового двигателя

Где используются бензиновые помпы

Помпа представляет собой устройство, используемое для перекачивания воды, забираемой из различных подземных и наземных источников. По сути, помпа является классическим жидкостным насосом, но превосходит последний по мощности и производительности, чем и объясняется ее более высокая стоимость.

Наиболее распространенными сферами применения помп, работающих на бензине, являются:

  1. перекачивание горюче-смазочных материалов для их дальнейшего хранения или транспортировки;
  2. организация полива растений на приусадебном участке;
  3. обеспечение функционирования систем автономного водоснабжения;
  4. организация мероприятий мелиоративного характера;
  5. откачивание скопившейся воды из подвальных помещений и погребов;
  6. откачивание воды из строительных котлованов и траншей, а также из мест приусадебного участка, расположенных в низине;
  7. тушение пожаров;
  8. ликвидация последствий аварий в системах водоснабжения и канализации, а также последствий наводнений и паводковых ситуаций;
  9. откачивание жидкой среды из выгребных ям и септиков;
  10. осушение естественных и искусственных водоемов и заболоченных участков;
  11. очистка новых и давно эксплуатируемых колодцев от загрязненной жидкой среды.

Одно из предназначений бензиновой помпы – организация полива в условиях отсутствия возможности подключения к электрической сети

Различия между моделями бензиновых помп, работающих практически по одному и тому же принципу, состоят не только в технических характеристиках, но и в степени загрязненности жидкой среды, с которой такие устройства могут работать без ущерба для своего технического состояния. Так, одни модели предназначены для перекачивания только чистой воды, а другие могут успешно работать с жидкими средами, характеризующимися даже сильной степенью загрязнения и содержащими в своем составе твердые включения достаточно крупной фракции. Отдельные категории бензиновых помп специально сконструированы для того, чтобы перекачивать жидкие среды повышенной вязкости, а также жидкости, содержащие химически агрессивные вещества.

Конструктивные особенности и принцип действия

Бензиновые насосы, как и устройства, работающие на других типах жидкого топлива, имеют схожую конструкцию, основными элементами которой являются:

  • приводной двигатель;
  • воздушный фильтр;
  • бак, в котором содержится топливо;
  • непосредственно сам насос;
  • рама помпы, которая выполняет несущие функции для всех остальных элементов оборудования, а также обеспечивает их защиту от вибрационных нагрузок.

Устройство бензиновой помпы

Для оснащения бензиновых помп используются преимущественно насосы центробежного типа, основным рабочим органом которых является колесо. На внешней поверхности колеса зафиксированы изогнутые лопатки. На перекачиваемую таким насосом жидкость при ее перемещении в рабочей камере под действием вращения рабочего колеса с лопатками оказывается центробежная сила, которая и выталкивает воду через напорный патрубок. В то же время в центральной части рабочей камеры создается разрежение воздуха, которое способствует всасыванию новой порции жидкости во внутреннюю часть насоса через его входной патрубок.

Устройство качающего узла

Успешно эксплуатировать бензиновый насос вышеописанной конструкции можно и без специальных знаний и высокопрофессиональных навыков, для этого вполне достаточно иметь даже небольшой опыт взаимодействия с техническими устройствами. Бытовые модели бензиновых помп для воды отличаются компактностью и достаточно легким весом, поэтому для их транспортировки может быть использован багажник практически любого легкового автомобиля.

Бензиновые помпы обладают также рядом других преимуществ.

  1. Эффективное охлаждение внутренних элементов такого насоса обеспечивается перекачиваемой им жидкой средой, что позволяет эксплуатировать его без перерывов на протяжении длительного периода.
  2. Быстрый запуск бензиновой помпы возможен даже при минусовой температуре окружающей среды.
  3. Устройство отличается высокой производительностью и надежностью.
  4. Помпа бензиновая проста в эксплуатации, техническом обслуживании и ремонте.
  5. Такие насосы довольно недорогие.

Производительность работы бензиновой помпы регулируется оборотами двигателя

Естественно, не лишены помпы бензинового типа и недостатков.

  1. По сравнению с устройствами, работающими на дизельном топливе, насосы бензинового типа характеризуются не слишком высокой мощностью.
  2. В процессе работы бензонасосы создают достаточно много шума, что следует учитывать, выбирая место для установки такого оборудования.
  3. Такой минус, как большой расход топлива, компенсируется невысокой стоимостью и высокой эффективностью бензиновых помп.

Важные рекомендации

При выборе водяного насосного оборудования следует сначала четко определить круг задач, для решения которых оно будет использоваться. В том случае, если помпу планируется применять для перекачки воды при организации полива приусадебного участка, оптимальным вариантом станет модель, оснащенная двухтактным бензиновым двигателем. Приобретать для решения такой задачи насосы с электрическим или газовым приводным двигателем не имеет смысла, так как такое оборудование достаточно дорого стоит, но при этом не отличается высокой эффективностью. Применять в таких случаях помпы, работающие на дизельном топливе, которые отличаются высокой мощностью, также не стоит, так как это будет пустой тратой денег на приобретение устройства, технические возможности которого будут задействованы не в полной мере.

Насосы бензинового типа при условии их правильного выбора прекрасно подходят не только для организации орошения, но и для решения целого ряда других бытовых и хозяйственных задач.

Мощность бензиновых двигателей, которыми оснащается такое насосное оборудование, позволяет перекачивать воду с достаточно высокой производительностью и транспортировать ее по трубопроводной системе с хорошим напором. Различные модели бензиновых помп, как уже говорилось выше, могут работать и с чистой, и с загрязненной водой, что позволяет оптимально подбирать их в зависимости от характеристик перекачиваемой жидкости.

Как правильно выбрать бензиновую помпу

Перед тем как приступать к выбору конкретной модели бензиновой помпы, необходимо уточнить несколько важных моментов. Перечислим вопросы, которые следует задать себе перед покупкой.

  1. Для решения каких задач будет использоваться насосное оборудование? Будет это мотопомпа для полива или более функциональное и, соответственно, более мощное и производительное устройство?
  2. Из каких источников, используя выбираемую помпу, планируется откачивать воду? При ответе на данный вопрос учитываются как параметры источников (глубина и дебит), так и степень загрязненности откачиваемой жидкой среды.
  3. Если выбираемую помпу планируется использовать для откачки воды не только для нужд полива, но и для работы системы автономного водоснабжения, то следует рассчитать суммарную длину труб, учесть общее количество точек водозабора, а также принять во внимание максимальную высоту, на которую вода в такой системе должна подниматься. Кроме того, следует принять во внимание изгибы трубопровода и места соединений, которые будут создавать дополнительное гидравлическое сопротивление.
Определившись с вышеперечисленными вопросами, можно приступать к выбору насосного оборудования по его техническим параметрам.

Производительность

Данный параметр характеризует объем жидкости, который оборудование в состоянии перекачивать за единицу времени. На выбор насоса по производительности основное влияние оказывает суммарная потребность в воде, которую в полной мере должна обеспечить выбираемая модель. Так, если помпа будет использоваться только при перекачке воды для нужд полива, то можно приобрести насос, способный работать с производительностью 150 литров в минуту. Если же, кроме подачи воды для полива, устройство будет применяться для осушения подвалов и погребов, откачивания воды из естественных и искусственных водоемов и наполнения различных резервуаров, следует остановить свой выбор на оборудовании, способном перекачивать до 1000 литров воды в минуту. Для обеспечения эффективной работы системы автономного водоснабжения и перекачивания воды для решения других хозяйственных и бытовых задач потребуется оборудование, способное работать с производительностью, значение которой доходит до 1500 л/мин.

Подбор мотопомпы по производительности зависит от трех критериев: глубины забора, высоты подъема и расстояния подачи воды

Напор

От данного параметра зависит, с какой глубины насос сможет откачивать воду, а также на какое расстояние по горизонтальному участку трубопровода транспортировать ее и на какую высоту поднимать.

Серьезное внимание при выборе водяного бензинового насоса следует уделять степени загрязненности перекачиваемой жидкой среды.

На современном рынке представлено насосное оборудование трех типов, каждый из которых предназначен для работы с жидкой средой определенной степени загрязненности. Так, в зависимости от того, насколько сильно загрязнена жидкая среда, для ее перекачивания можно выбрать помпу одной из следующих категорий.

Для работы с чистой и слабозагрязненной жидкой средой

Насосы данного типа, кроме чистой воды, могут перекачивать жидкую среду, содержащую в своем составе твердые включения, размер частиц которых не превышает 0,5–0,8 мм. Такие устройства создают невысокий напор, но способны обеспечить хорошую производительность перекачки. Их используют преимущественно для организации полива приусадебных участков, а также для решения других не слишком сложных задач.

Для работы с жидкой средой, характеризующейся средней степенью загрязненности

Такие бензонасосы, имеющие сетчатый фильтр с фиксированным размером ячеек, способны перекачивать воду, в составе которой содержатся песок, грязь и мелкие камни, размер которых не превышает 1,5 см.

Для работы с сильнозагрязненными жидкими средами

Технические возможности насосов данного типа, корпуса и элементы внутренней конструкции которых изготавливаются из сверхпрочных материалов, позволяют использовать их для перекачивания жидкой среды, содержащей в своем составе твердые включения с размером частиц свыше 2,5 см.

Мотопомпа для грязной воды имеет более прочный механизм, в частности, отлитое из износостойкого чугуна ходовое колесо

Выбирая бензиновую помпу, следует ориентироваться и на торговую марку. Серьезные компании, занимающиеся производством насосного оборудования, уделяют значительное внимание не только основным техническим характеристикам своей продукции, но также ее безопасности и удобству использования. Кроме того, авторитетные производители, поставляющие свою продукцию на российский рынок, эффективно решают вопросы ее гарантийного и постгарантийного сервисного обслуживания, а также обеспечивают доступность всех необходимых комплектующих и запасных частей.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Помпа для воды: ручная, электрическая, механическая

СодержаниеСвернуть Механическая помпа для бутилированной воды

Механическая помпа для бутилированной воды

Вода для организма человека является главным фактором жизни. Всем известно, что вода для человека нужна повседневно.

В наше время вода не очень хорошего качества. В ней множество бактерий, которые влияют на здоровья человека. Вот поэтому воде и ее качеству нужно уделять особое внимание.

Врачи рекомендуют человеку выпивать примерно 2 — 2.5 литра воды в день. Но точное количество рассчитывается от веса человека индивидуально.

Виды помпы для воды




data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Большинство из нас употребляют только бутилированную воду либо с абиссинского колодца, где вода в нем чистая и полезная. В основном, такая вода разливается и хранится в 19 литровых бочках — бутылях. Вода в бочках постоянно свежая и не требует дополнительных условий содержания.

Разливают воду из бутылей с помощью такого приспособления, как помпа для бутилированной воды. Водяная помпа для бутилированной воды легко надевается на горлышко бутыля.

При помощи данной помпы выкачивается вода в другую посуду, при этом ни какой сложности такая работа не представляет. Одним касанием руки только нужно нажать на кнопку и вода наполнит емкость сама.

На сегодняшний день существует два вида помпы для бутилированной воды:

  1. Помпа для бутилированной воды с механическим устройством.
  2. Помпа с электрическим устройством.

Такие приспособления служат для быстрого и легкого наполнения водой другие сосуды. Это может быть чашка либо стакан и другие небольшие сосуды для жидкости. С разливом воды из 19 литровой бутылки с помощью насоса у вас не возникнет трудностей. В этой статье мы подробно разберем каждый вид помпы, а также ее принцип работы.

Механическая помпа

Самая распространенная это механическая помпа. Принцип ее работы такой же, как и у ручного обычного насоса.

Механическая помпа при ее легком нажатии выкачивает порционно воду из бутылки. В народе ее называют ручная помпа для бутилированной воды. Такой насос имеет вверху механизма кнопку, которая схожа с поршнем. Каждое легкое нажатие на кнопку выкачивает из бутыля воду. Даже маленький ребенок сможет с помощью такого устройства наполнить себе чашку воды.

При покупке к каждому агрегату идет съемный запасной поршень для замены, а также инструкция к помпе для бутилированной воды. Такой насос может заменить кулер. Ручные помпы для бутилированной воды могут использоваться на горлышках емкостей 5-10 литров.

Помпа для воды

Помпа для воды

Прибор компактен и легкий в управлении. Такие насосы часто используют на бутылях, которые устанавливают на дачах, офисах, жилых и не жилых помещениях.

Помпа механическая для бутилированной воды удобна при транспортировке, так как она компактная легкая и не занимает много места.

Электрическая помпа

Существует еще один вид устройства – это электрическая помпа для бутилированной воды. Большинство людей предпочитают именно электрическую модель, так как она экономна и при использовании не требует много физической силы.

Устройство помпы для бутилированной воды в электрической модели очень простое. Состоит из специального насоса, который работает от батарейки. При непрерывном использовании данного вида насоса можно выполнить до 300 галлонов. Если ее сравнивать с механической помпой, то вам не придется постоянно жать на кнопку, а лишь раз нажать и вода польется сама.

Если вы хотите остановить подачу воды, то вам снова нужно будет нажать один раз на кнопку. Все это легко и просто. Электрическую помпу хорошо использовать в бутылях, где храниться вязкая жидкость, это могут быть соки, спиртные напитки и коктейли.
к меню ↑

Преимущества помпы для бутилированной воды

Данные помпы завоевали уважение на рынках России. Насосы для бутилированной воды легкие в сборке, практичные. особенно это тогда, когда даже напольный вентилятор не справится с уталением жажды.

Ряд положительных качеств имеет механическая и электрическая помпа, а это: высококачественный материал, качественный внутренний насос, привлекательный вид, который вписывается в любой интерьер офиса либо квартиры.

Электрическая помпа для бутилированной воды

Электрическая помпа для бутилированной воды

Главное ее качество это недорогой ремонт помпы для бутилированной воды. Уход и обработка помпы для бутилированной воды также легкий и удобный. Помпа для подачи бутилированной воды является незаменимым помощником в хозяйстве. На сегодняшний день существует множество моделей разного качества помпы.

Фирма изготовитель предлагает огромный ассортимент продукции. Например, помпа для бутилированной воды «Ашан» завоевала уважение на рынке России. Качество данной продукции является на высочайшем уровне.

Также большим спросом пользуется помпа для бутилированной воды «Dolphin». Изготовлена она из качественного насоса. Отличается от других моделей привлекательным дизайном и простым механизмом управления.

Стоимость помпы для бутилированной воды варьируется от механизма управления, внешнего виды и материала из которого изготавливают насос.
к меню ↑

Отзывы о помпах бутилированной воды



data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Евгений Михайлович, 38 лет, Москва

Пришлось купить помпу для бутилированной воды, так как она удобна в использовании. На дачи в жаркую погоду без воды не обойтись. Очень удобный механизм. При одном нажатии набирает большую чашку воды. Я остался доволен покупкой.

Николай, 25 лет, Белгород

Приобрел насос для бутилированной воды Ашан. Понравился ее внешний вид. Удобная в использовании. Цена помпы для бутилированной воды меня устроила, стоит на бутыли уже 3 месяца, только меняю воду. Поломок либо зависанию кнопки не было.

Григорий Владимирович, 30 лет, Воронеж

Приобрел электрическую помпу два месяца назад. При использовании нечего не ломалась, кнопка не западает. Отзывы о помпе для бутилированной воды в интернете я нашел только положительные. Это и повлияло на мое решение купить насос в интернет магазине. Советую.

к меню ↑

Обзор электрической и механической помпы для воды — видео

seositi.ru

Помпа для откачки воды: ручная, механическая, электрическая

Содержание

Бывает так, что внезапно создаются аварийные условия, и помещение оказывается наполнено водой. В этом случае требуется незамедлительная помощь с применением оборудования, которое помогает производить откачку грязной воды.

Наиболее распространенный вариант такого оборудования – это ручная помпа для воды. Помпа для откачки воды, по сравнению с другими видами насосного оборудования, отличается высокой степенью мобильности.

Помпа ручная рычажнаяПомпа ручная рычажная

Помпа ручная рычажная

Она способно быстро произвести перекачку необходимого объема воды, не нуждается в источнике электропитания и может применяться в качестве обычного насоса для бытовых нужд.

Читайте также: какими бывают насосы для откачки грязной воды?

Какой принцип работы ручной помпы для откачки воды?

Ручная помпа для воды может быть полезной в любом хозяйстве. Для этого нужно знать технические характеристики представленных моделей и быть ознакомленным с ее целевым предназначением.

Ручная помпа для воды наибольшей популярностью пользуется среди владельцев загородных домов и дачных участков. Этот агрегат представлен в виде альтернативного устройства, которое может с высокой степенью эффективности заменить насосную станцию при несанкционированном отключении электричества.

Кроме того, насосное оборудование не предназначено для коротких и быстрых циклов включения и выключения – от этого оно быстро выходит из строя.

В таких случаях совершенно незаменимо устройство, с помощью которого вручную можно за короткий промежуток времени накачать одно-два ведра воды.

Кроме того ручная помпа при желании может с легкостью быть подключена к скважине и применяться по мере возникшей необходимости.

Ручная помпа представлена в виде поршневого насоса. Принцип работы этого агрегата схож с принципом работы его электрического аналога.

Устройство оснащено корпусом, который во всех видах модификаций имеет вытянутую цилиндрическую форму. Внутри корпуса осуществляет свое поступательное движение поршень.

Принцип действия помпыПринцип действия помпы

Принцип действия помпы

Благодаря его движению производится перекачка воды. Корпус насоса снабжен входным отверстием. Через это отверстие происходит подача и поступление рабочей жидкости.

В данном случае, через проделанное выходное отверстие выкачанная вода подается непосредственно к потребителю. Устройство оснащено фланцем, который дополнен резиновым уплотнителем для того, чтобы образовывалась мощная тяга поршня.

Нижнее отверстие, предназначенное для забора воды, оборудовано встроенными клапанами обратного типа. Они являются одной из самых важных деталей, обеспечивающих корректную работу всего механизма.

В тот момент, когда пользователь производит опускание тяги поршня, поршень по каналу перемещается вниз. В результате этого вода начинает подаваться через клапан, размещенный в поршне в свободное пространство над ним.

В это время клапан обратного типа, находящийся вблизи входного отверстия, находится в захлопнутом положении. Это происходит потому, что деталь испытывает давление поступающей воды.

В этот момент, в камере, которая находится над поршнем, начинает формироваться разрежение. Наблюдается резкое снижение уровня давления, и вода начинает засасываться из источника в связи с работой клапана обратного действия.

В процессе повторения такого цикла вода подвергается перемещению из камеры под поршнем в пространство, находящееся над ним. После этого вода попадает в выходную трубу, а затем к конечному потребителю.

По большому счету, принцип работы ручной помпы основан на работе с перепадами давления. Вода перемещается за счет увеличения давления в одной камере и его уменьшения в другой.

Труба, которая входит в помпу, должна обладать достаточно высокой степенью жесткости. Это нужно для того, чтобы предотвратить ее схлопывание во время процесса всасывания воды. К примеру, применение садового шланга в таких случаях нерационально.

Принцип действия самодельной помпы типа гармошкаПринцип действия самодельной помпы типа гармошка

Принцип действия самодельной помпы типа гармошка

Наиболее подходящий вариант – это пластиковая либо выполненная с применением металла труба. Сам привод штока в большинстве конфигураций выполняется в виде рычага-маховика по типу «журавль».

Применение такой конструкции удобно тем, что для перемещения рычага требуется минимальное количество усилий. Таким образом, осуществив один-два больших взмаха можно наполнить водой целое ведро.

Представленные агрегаты применяются для осуществления забора воды с глубины, не превышающей 8 метров. С большей глубины забор воды невозможен по причине воздействия атмосферного давления.

Важно учитывать соответствие формы корпуса насоса диаметру поршня. Это обеспечит плотность его соприкосновения с внутренними стенками цилиндра, что поможет формировать нужные перепады давления внутри устройства.

Изделие оснащено еще одним важным элементом – клапаном обратного типа. Эта деталь полностью обеспечивает уровень производительности всего агрегата.

Обратный клапан в ручных помпах может быть двух видов – мембранным и шариковым. Мембранный клапан представлен в виде пластины, которая выполнена с применением толстой резины.

Она прикреплена заклепками неподалеку от выходного отверстия устройства. Во всех случаях данная пластинка должна с высокой степенью герметичности обеспечивать перекрытие отверстия.

В большинстве модификаций, крепление обратного клапана производится на входе со внутренней стороны самого корпуса агрегата. На поршне закрепление обратного клапана производится со стороны надпоршневой камеры.

При поднятии поршня вверх в нижней камере формируется разрежение. Затем производится открытие клапана, пластина приподнимается под напором воды, после чего камера наполняется ей.

Читайте также: какие фильтры под мойку лучше покупать и почему?

Принцип забора воды помпойПринцип забора воды помпой

Принцип забора воды помпой

В тот же момент, обратный клапан, установленный на поршне, плотно придавливается под воздействием давления к верхней крышке камеры.

При опускании поршня под давлением воды закрывается расположенный вверху клапан обратного типа. Обратный клапан шарикового типа очень похож на мембранную разновидность, однако его отверстие закрывается с участие шарика.

Во время работы движение шарика может быть ограниченно специальными перильцами или сеткой. Вес шарика рассчитывается таким образом, что он не плавает в воде, а тонет. С этой целью шарики изготавливаются с применением эбонита или плотного и утяжеленного пластика.

Читайте также: пошаговая инструкция по строительству винного погреба.

к меню ↑

Как сделать ручную помпу для откачки воды своими руками?

Ручной помповый насос можно с легкостью собрать самостоятельно. Впоследствии его можно активно использовать на даче и в загородном доме в качестве аварийного запасного насоса. Для того чтобы изготовить ручную помпу волнового типа необходимо наличие:

  • Гофрированной трубы;
  • Двух втулок с клапанами;
  • Кронштейна;
  • Бревна.

Если планируется использовать втулку, изготовленную с применением латуни, то вес бревна должен превышать 60 кг. Предварительно заготовленные труды закупориваются с обоих концов втулками со встроенными клапанами.

При этом один конец трубы прикрепляется к кронштейну, а второй – к бревну. Бревно опускается в водоем, и естественные колебания воды приводят к тому, что пластиковая гармошка, создающая давление в помпе придет в движение.

В том случае, если скорость ветра будет достигать более двух метров в секунду, уровень давления увеличится до четырех атмосфер. Исходя из этого, в течение суток можно перекачать из водоема порядка 20 тысяч литров воды.

Ручная помпа вращательного типа РШ 25-5Ручная помпа вращательного типа РШ 25-5

Ручная помпа вращательного типа РШ 25-5

Такой агрегат будет работать надежней и эффективнее, если при помощи болтов на подъемнике произвести закрепление кольцевого ограничителя.

Еще одна конфигурация ручной помпы – это так называемая печь-насос. Принцип работы такого агрегата также основывается на разнице давления. Для того чтобы сконструировать такое изделие, нужно позаботиться о наличии:

  • Стальной двухсотлитровой бочки;
  • Паяльной лампы;
  • Патрубка, оборудованного краном;
  • Резинового шланга;
  • Сетчатой насадки на шланг;
  • Дрели.

Такое устройство вполне способно обеспечить полив приусадебного участка или огорода. Для этого в дно бочки врезается труба с патрубком и краном.

В резьбовой пробке после этого просверливается отверстие, к которому монтируется гибкий шланг. Второй конец шланга плотно прикрывается сетчатой насадкой. Этот шланг опускается в водоем.

Под дном бочки надежно устанавливают на платформе паяльную лампу. Предварительно бочка заполняется водой примерно на одну треть своего объема, а под ее дном разжигается костер.

Далее горячий пар производит вытеснение воздуха. Этот воздух по шлангу проникает в водоем. После чего огонь паяльной лампы или разведенного костра тушится.

Бочка начинает медленно остывать, в результате уровень давления падает, и вода из водоема начинает подаваться к получателю. Помпа, основанная на питании от солнечной энергии, сконструирована таким образом, что в специальных трубах, изготовленных в виде решетки, находится пропанобутановая смесь.

Ручная помпа для откачки воды с диафрагмойРучная помпа для откачки воды с диафрагмой

Ручная помпа для откачки воды с диафрагмой

Конструкция напрямую соединяется с грушей, изготовленной из резины, которая опускается в бидон. Крышка бидона оборудована двумя встроенными клапанами.

Один из них способен пропускать воздух внутрь, а второй выпускает его под давлением, равным 1 атм. Для того, чтобы запустить агрегат, летом нужно лишь полить решетку струей холодной воды.

В результате этого резиновая груша согнется, а в бидоне появится воздух. Солнце нагреет и высушит решетку, пары от жидкости вновь расширят грушу и образовавшаяся воздушная пробка начнет гнать воду к выходу.

Представленная система способна работать даже в холодное время года. Только, этом случае, морозный воздух будет приводить решетку к охлаждению, а вода, находящаяся под землей будет ее нагревать.

Если приусадебный участок находится на берегу водоема, то такая разновидность помпы обеспечит практически бесперебойный поток воды в любое время года.

Читайте также: где в Москве можно купить насосы?

к меню ↑

Как работает самодельная помпа для откачки воды? (видео)

 Главная страница » Насосы

byreniepro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
