Как работает стабилизатор. Стабилизатор напряжения: принцип работы и устройство для защиты электроприборов

Как работает стабилизатор напряжения для защиты техники. Какие бывают виды стабилизаторов. Из каких элементов состоит современный стабилизатор. Каков принцип действия стабилизатора напряжения.

Содержание

Что такое стабилизатор напряжения и зачем он нужен

Стабилизатор напряжения — это устройство, предназначенное для поддержания постоянного напряжения в электрической сети. Его основная задача — защитить электрооборудование от перепадов напряжения, которые могут привести к поломке техники.

Зачем нужен стабилизатор напряжения в доме или офисе? Основные причины использования:

  • Защита дорогостоящей бытовой техники и электроники от скачков напряжения
  • Обеспечение стабильной работы чувствительного оборудования
  • Продление срока службы электроприборов
  • Экономия на ремонте и замене сгоревшей техники

Стабилизатор особенно актуален для регионов с нестабильным электроснабжением, где часто случаются перепады напряжения в сети. Его установка позволяет избежать многих проблем и сберечь технику.


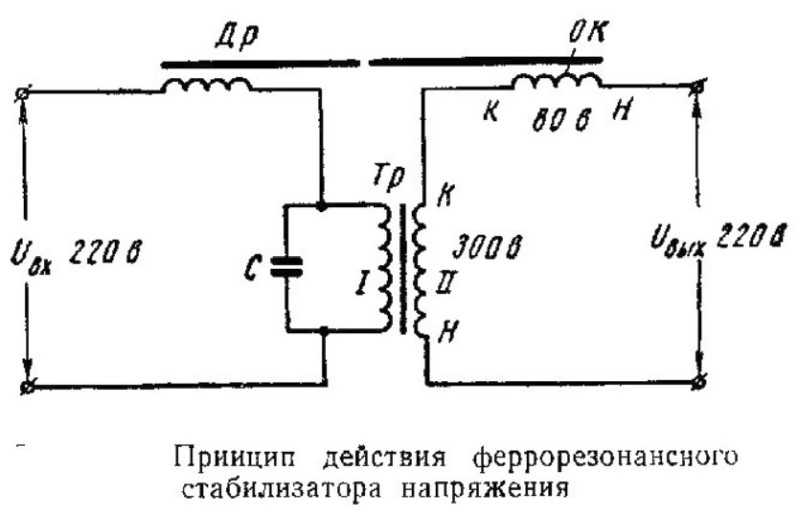

Принцип работы стабилизатора напряжения

Как же работает стабилизатор напряжения? Принцип его действия основан на компенсации колебаний входного напряжения и поддержании стабильного выходного напряжения.

Основные этапы работы стабилизатора:

  1. Измерение входного напряжения
  2. Сравнение с номинальным значением
  3. Корректировка напряжения до нужного уровня
  4. Подача стабилизированного напряжения на выход

Современные стабилизаторы используют микропроцессорное управление для быстрой и точной стабилизации. При отклонении входного напряжения процессор мгновенно подает сигнал на переключение обмоток трансформатора.

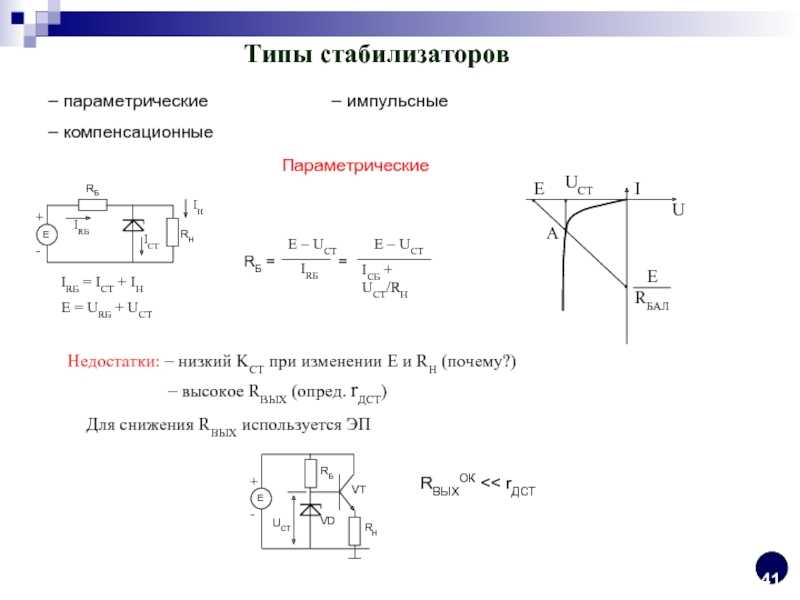

Виды стабилизаторов напряжения

Существует несколько основных видов стабилизаторов напряжения, различающихся по принципу действия:

Релейные стабилизаторы

Принцип работы: ступенчатое переключение обмоток трансформатора с помощью электромагнитных реле.

Преимущества:

  • Высокая скорость стабилизации (до 20 мс)
  • Широкий диапазон входных напряжений
  • Невысокая стоимость

Недостатки:

  • Ступенчатая стабилизация
  • Возможны щелчки при переключении

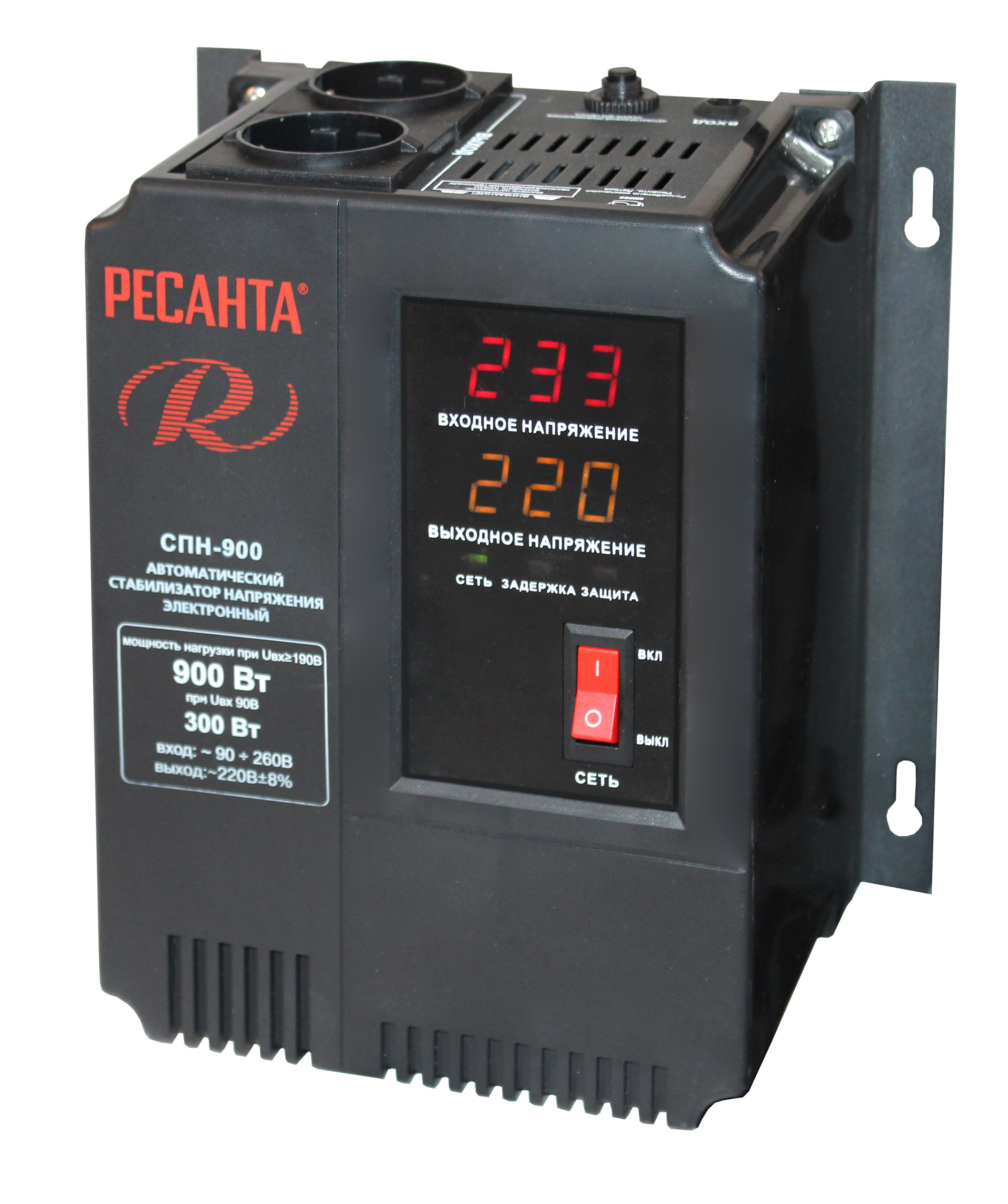

Электронные (симисторные) стабилизаторы

Принцип работы: плавное переключение обмоток трансформатора с помощью симисторов.


Преимущества:

  • Плавная стабилизация без скачков
  • Высокая точность (до 1%)
  • Бесшумная работа

Недостатки:

  • Более высокая стоимость
  • Чувствительность к перегрузкам

Сервоприводные стабилизаторы

Принцип работы: плавное перемещение щетки по обмотке автотрансформатора с помощью электродвигателя.

Преимущества:

  • Высокая точность стабилизации
  • Плавная регулировка без скачков
  • Способность выдерживать длительные перегрузки

Недостатки:

  • Высокая стоимость
  • Относительно низкая скорость стабилизации

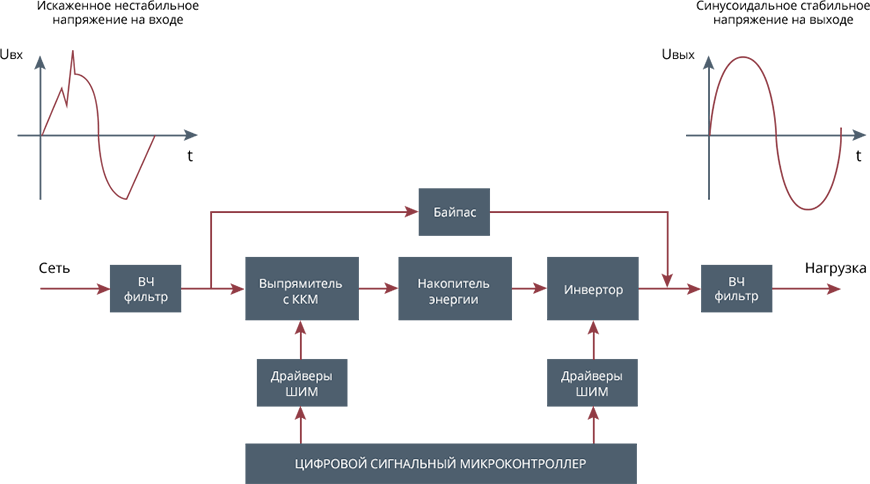

Устройство современного стабилизатора напряжения

Рассмотрим основные элементы, из которых состоит типичный стабилизатор напряжения:

Автотрансформатор

Сердце стабилизатора — автотрансформатор со множеством отводов обмотки. Он позволяет повышать или понижать напряжение до нужного уровня.

Коммутирующие элементы

Электронные ключи (симисторы или реле) для переключения отводов трансформатора. От их быстродействия зависит скорость стабилизации.

Микропроцессор

Управляющий элемент, который анализирует входное напряжение и подает команды на переключение. Обеспечивает высокую точность и скорость работы.


Система охлаждения

Радиаторы и/или вентиляторы для отвода тепла от силовых элементов. Необходима для надежной работы при больших нагрузках.

Система защиты

Комплекс элементов для защиты от перегрузки, короткого замыкания, перегрева. Обеспечивает безопасность и долговечность устройства.

Дисплей и органы управления

Информативный экран для отображения параметров сети и кнопки для настройки режимов работы стабилизатора.

Как выбрать стабилизатор напряжения

При выборе стабилизатора напряжения следует учитывать несколько важных факторов:

Мощность

Мощность стабилизатора должна быть на 20-30% выше суммарной мощности подключаемых электроприборов. Как рассчитать необходимую мощность? Сложите номинальные мощности всех устройств и умножьте на коэффициент запаса 1,2-1,3.

Диапазон входных напряжений

Чем шире диапазон входных напряжений, тем лучше стабилизатор справится с сильными скачками в сети. Оптимальный диапазон для бытовых стабилизаторов — 140-260 В.

Точность стабилизации

Для большинства бытовых приборов достаточно точности ±5-7%. Для чувствительной электроники может потребоваться точность ±2-3%.


Скорость стабилизации

Важный параметр, определяющий, как быстро стабилизатор отреагирует на скачок напряжения. Оптимальное значение — не более 20 мс.

Тип стабилизатора

Выбор между релейным, электронным или сервоприводным стабилизатором зависит от конкретных условий эксплуатации и бюджета.

Установка и подключение стабилизатора напряжения

Правильная установка стабилизатора напряжения важна для его эффективной и безопасной работы. Основные рекомендации:

  1. Выберите сухое, хорошо вентилируемое место для установки
  2. Обеспечьте свободный доступ воздуха к корпусу стабилизатора
  3. Закрепите стабилизатор на стене или установите на ровную поверхность
  4. Подключите входные провода к сети, а выходные — к защищаемым приборам
  5. Убедитесь в надежности всех электрических соединений
  6. Включите стабилизатор и проверьте его работу

Важно: подключение мощных стабилизаторов должен выполнять квалифицированный электрик!

Обслуживание и эксплуатация стабилизатора

Современные стабилизаторы напряжения не требуют сложного обслуживания, но для обеспечения их долгой и надежной работы следует соблюдать несколько правил:


  • Регулярно проверяйте чистоту вентиляционных отверстий
  • Не допускайте перегрузки стабилизатора
  • Избегайте попадания влаги и посторонних предметов внутрь корпуса
  • При появлении посторонних шумов или запахов немедленно отключите устройство
  • Периодически проводите визуальный осмотр всех соединений

При правильной эксплуатации современный стабилизатор напряжения может прослужить 10-15 лет и более, надежно защищая вашу технику от перепадов напряжения в сети.


Как работает стабилизатор напряжения ᐉ читать на Elektro.in.UA


Стабилизатором называются устройства, главное предназначение которых заключается в обеспечении стабильного напряжения у конечного потребителя или объекта. Существует несколько разновидностей нормализаторов напряжения, каждый со своими преимуществами и недостатками.

Подбирать стабилизаторы напряжения для дома необходимо исходя из конечных задач. В некоторых ситуациях могут потребоваться дополнительные функции, вроде защиты от сетевых помех, молниезащиты и прочего.

Симисторные и тиристорные стабилизаторы

В таких устройствах полностью автоматическая система регулировки напряжения: со стороны конечного пользователя не требуется никаких дополнительных настроек и корректировок.

Симисторные и тиристорные стабилизаторы относятся к одной категории и оба работают по электронному принципу:

  • На входе стабилизатора измеряется напряжение: одна ступень закрывается, после чего открывается вторая. Таким образом регулируется количество витков трансформатора, корректирующих напряжение.

  • Полученная информация обрабатывается микропроцессором.

  • На основе данных применяется решение о коррекции.

Количество ступеней в стабилизаторе влияет на конечную точность номинального напряжения: чем их больше, тем меньше погрешность.

Такие устройства регулируют напряжение за 20 мс, практически не шумят и очень длительны в сроках эксплуатации: могут сохранять работоспособность вплоть до 20 лет.

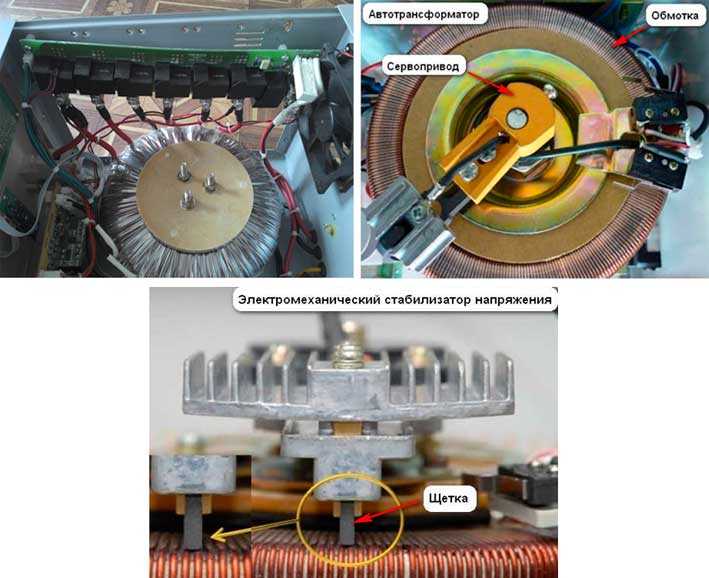

Сервоприводные стабилизаторы

Данные приборы работают на основе электрических двигателей, контролирующихся микропроцессором. Во время изменения входного напряжения процессор даёт сигнал на стабилизатор: его двигатель перемещается графитовый ролик по трансформатору, понижая или повышая выходное напряжение до требуемого уровня.

Сервоприводные устройства примечательны частыми замерами напряжения (около 2000 раз в секунду) и минимальной погрешностью в 0.5-1%. Также они оказывают плавную регулировку, могут сохранять работоспособность при перезагрузках 500-1000% и стабильно работают при температуре от -25° вплоть до -50°. Срок службы сервоприводных приборов составляет 20-30 лет.

Релейные стабилизаторы

Они относятся к типу устройств с полностью автоматическим процессом регулирования: не нуждаются в дополнительной настройке пользователя. Принцип действия практически идентичен электронным, но главное отличие от симисторов в использовании специального силового реле. С его помощью релейные приборы и коммутируют обмотки трансформатора.

Они успешно работают при весьма широком диапазоне величин напряжения: в некоторых моделях устройств он составляет от 100 до 280 В. У них довольно высокое быстродействие (около 30 мс), компактные размеры и небольшой вес. Более того, устройства данного типа весьма демократичны в цене, а срок их эксплуатации составляет около 10 лет.

Импульсные стабилизаторы

Приборы этого типа содержат в себе четыре основных компонента:

  • преобразователь с функцией регулировки напряжения;

  • выравнивающий фильтр;

  • устройство сравнения;

  • задающий генератор.

Главный принцип заключается в работе регулирующего элемента в импульсном режиме: он периодически открывается и закрывается.

  • На входе напряжение подаётся на регулирующий элемент конкретно заданными порциями. Они устанавливаются соответственно среднему значению напряжения на выходе (с помощью генератора).

  • Выравнивающий фильтр сглаживает выходное напряжение, накапливая электрическую энергию и возвращая её обратно.



 Импульсные стабилизаторы обладают высоким коэффициентом полезного действия, особенно в большом диапазоне входных напряжений. У них небольшие потери при нагреве элемента регулировки, а также минимальный по весу и размеру радиатор. Но главным преимуществом является повышенная скорость регулировки по сравнению с частотными и широтными типами.

Для домашнего использования лучше всего подходят электронные и релейные типы: у них компактные размеры, стоимость, а работают они бесшумно. По принципу работы они идеально будут справляться со своими задачами. Для всех остальных случаев стабилизаторы напряжения необходимо подбирать индивидуально и с дополнительным функционалом, если в нём есть потребность.

Устройство стабилизаторов напряжения Volter: строение, составные элементы.

Некоторые задаются вопросом – для чего нужен стабилизатор напряжения? Стоит ли вообще тратить на данный прибор деньги? Мы Вам ответим – однозначно стоит. Стабилизатор был создан для защиты самого различного электрооборудования от поломок из-за скачков напряжения в сети. На данный момент это очень актуальная проблема, ведь создается огромное множество высокоточного оборудования, которое требует стабильных показаний при электроснабжении. При этом здесь как бытовая техника, так и медицинские приборы или промышленные машины.

Современные стабилизаторы напряжения отлично справляются со своими задачами. Не думайте, что покупая стабилизатор, Вы выбрасываете деньги на ветер. Проработав более 15 лет, этот прибор полностью окупит себя, так как вам не придется покупать, скажем, новый телевизор или несколько токарных станков из-за того, что произошел скачек напряжения, и они сгорели.

Из каких элементов состоит стабилизатор напряжения Volter?

Петли
Позволяют удобно закрепить стабилизатор на стене.

Переключатель «стабилизация-транзит»
Исключает одновременное замыкание 2-х групп контактов.

Ручки для переноса
Позволяют легко транспортировать стабилизатор.

Несущее шасси
Играет роль основного теплоотвода, имеет оцинкованное покрытие для защиты от коррозии.

Информативный ЖК-дисплей
Удобно контролировать параметры стабилизации.

Датчик температуры
Играет роль тепловой защиты устройства на случай перегрева.

Автотрансформатор

  • Имеет стержневую конструкцию и лаковую пропитку;
  • Обеспечивает минимальный шум;
  • Лучший вариант охлаждения;
  • Способ соединения обмоток — сварка.

Кнопки управления
Для регулирования уровня выходного напряжения

Дополнительная розетка
На 10А.

Порошковая покраска корпуса
С предварительным фосфатированием металла.

Клеммник термостойкий
Для удобного подключения и надежного крепления проводов.

Плата управления
Быстродействие 20мс, защита от перенапряжений.

Плата защиты
Независимая дублирующая защита от перенапряжений.

Автоматический выключатель
С независимым расцепителем: защита от короткого замыкания и перегруза.

Датчик тока

Радиатор охлаждения
Алюминиевый для улучшенного теплообмена силовых ключей.

Силовые ключи
Полупроводниковые с большой перегрузочной способностью.

Теплообмен
Охлаждение без помощи вентиляторов.

Как работают стабилизаторы напряжения?

В данной статье мы хотим подробнее осветить вопрос – как работает стабилизатор напряжения? Здесь все несложно. В современных устройствах применяется многим известный автотрансформатор. Но, разумеется, сам процесс стабилизации напряжения был несколько усовершенствован.

Ранее регулировка напряжения, подумать страшно, выполнялась пользователем вручную или при помощи аналоговой платы, ныне стабилизатор напряжения имеет «интелект» — мощный процессор, который управляет работой системы.

Кроме этого изменения коснулись и способа переключения обмоток. Если раньше это делалось релейными ключами или токосъемниками, то сейчас эту функцию выполняют симисторы (электронные ключи). Такое устройство стабилизатора напряжения сделало их более востребованными в квартирах и частных домах, так как техника полностью перестала шуметь.

Основной принцип действия стабилизатора напряжения представляет собой переключение электронными ключами обмоток автотрансформатора, которое выполняется процессором при обнаружении перепада напряжения. Для этого у него есть специальная программа, замеряющая показания сети на входе и на выходе, после чего посылается сигнал на необходимый ключ.

Процессор – самый важный элемент всей системы, от которого зависит эффективная работа стабилизатора напряжения.

Главная задача данного элемента – запустить нужный симистор и сделать это ровно в нулевой точке синусоиды напряжения, иначе она будет искажена. Чтобы это выполнить процессором производится несколько десятков измерений напряжения и, когда улавливается нужное положение – подается сигнал и выполняется мгновенное включения ключа.

Но это ещё не все, перед тем как будет послан сигнал, проверяется — сработал ли предыдущий ключ, чтобы не возникло встречного тока. Поэтому процессор изначально замеряет микро токи и только потом посылает сигнал следующему ключу. Для стабильной работы стабилизатора напряжения все операции повторяются при каждой полуфазе.

Разумеется, процессор отличается высоким быстродействием, все данные собираются очень быстро, процессор может произвести все замеры и анализы пока синусоида находится в нулевой точке, а это — менее чем 1 микросекунда времени.

Благодаря изобретению данной системы стабилизатор напряжения регулирует даже самые большие и частые скачки напряжения менее чем за 10 миллисекунд.

Кроме описанного принципа также встречаются стабилизаторы, которые работают с использованием двухкаскадной системы регулирования. Она присутствует в более точных приборах. В данном случае напряжение обрабатывается в два этапа: сначала при небольшом количестве ступеней, а затем то же самое выполняет второй каскад и напряжение становится «идеальным». Такая система снижает себестоимость устройств, так как для 16 ступенчатой системы регулирования по данному принципу требуется всего 8 симисторов (метод комбинации 4х4=16). При этом в каскадной системе используется один трансформатор.

Скорость реагирования такого стабилизатора несколько меньше, чем у вышеописанного (20 миллисекунд). Поэтому такой принцип работы стабилизаторов напряжения используется только в устройствах для защиты бытовой техники и электроинструмента.

Что делают стабилизаторы?

Стабилизаторы

бывают разных размеров и конфигураций, но все они служат одной цели. Они уменьшают вибрацию, когда лучник выпускает стрелу, и стабилизируют лук, увеличивая его инерцию. Без стабилизаторов луки могут ощущаться неустойчивыми во время прицеливания, что может затруднить удержание лука в неподвижном состоянии. Они также могут чувствовать значительные вибрации лука после того, как он выпускает стрелу.

Вибрация

Стабилизаторы помогают поглощать часть ударов стрелы, покидающей лук. Фото предоставлено: Мировая стрельба из лука

Современные целевые и охотничьи луки эффективно стреляют стрелами с большой силой. На самом деле ускорение стрелы в сотни раз больше, чем ускорение силы тяжести, которое составляет 9,8 м/с 2 . (С точки зрения непрофессионала, гравитация увеличивает скорость объекта на 9,8 метра в секунду каждую секунду). энергия высвобождается через звуки и вибрации.

Вибрация лука обычно представляет собой высокочастотную силу, которая потенциально может нанести вред лучнику, а крайние случаи повторных вибраций, проходящих через запястье и локоть, могут вызвать тендинит, теннисный локоть и запястный канал. Повторяющиеся движения при стрельбе из лука и сильные вибрации от стрельбы из лука увеличивают вероятность возникновения физических проблем. Таким образом, хорошие стабилизаторы поглощают удары и потенциально продлевают стрелковую карьеру лучников.

Со стабилизаторами, выступающими из носовой части, и гибкими амортизаторами (например, Doinker A-Bombs), прикрепленными к носовой части, вибрации рассеиваются намного быстрее. Результатом является более приятная стрельба и меньшая вероятность боли в руке лучника.

Прицеливание

Поскольку лук станет более сбалансированным, его будет легче удерживать на месте с помощью стабилизатора. Фото предоставлено: World Archery

Добавление стабилизаторов к вашему луку также упрощает процесс прицеливания за счет увеличения инерции лука, что может означать меньшее движение. Инерция относится к тенденции объекта либо оставаться в покое, либо продолжать двигаться. В этом случае увеличение массы лука замедляет движение руки лучника при прицеливании, и это увеличивает способность лучника более уверенно целиться в центр цели. Однако возможно добавить к луку слишком большую массу, что приведет к более быстрой усталости и худшим результатам. Большая масса не гарантирует более высокие баллы.

Лучники могут поэкспериментировать с распределением веса, чтобы понять, хотят ли они, чтобы их установка была нейтральной или более тяжелой.

Легко увлечься тем, что другие лучники делают со своими стабилизаторами. Копирование конфигурации стабилизатора лучших лучников является обычным явлением, но лучникам следует поэкспериментировать с различными настройками, чтобы узнать, что лучше всего подходит для них.

Все лучники разные, и настройки стабилизатора могут различаться в зависимости от того, какой у вас статический или динамический выстрел. Стабилизаторы и их веса легко настраиваются, что дает бесконечные возможности для изучения ваших вариантов. Попробуйте столько комбинаций, сколько пожелаете, но помните одно: выполнение выстрела, а не стабилизаторы, заставляет стрелы попадать в середину.

Поделиться:

Основы работы стабилизатора камеры

Ничто так не портит идеальный снимок, как нестабильная и трясущаяся камера. Если эффект не является преднамеренным, дрожащий кадр не выглядит великолепно и может вызвать у зрителя головокружение. Независимо от того, дрожит ли кадр из-за оператора-любителя или из-за сложности съемки плавного движущегося кадра, нестабильные кадры являются распространенной проблемой, с которой сталкиваются кинематографисты. К счастью, стабилизаторы камеры могут помочь с этой проблемой. Читайте дальше, чтобы узнать основы работы стабилизатора камеры.

Что такое стабилизатор камеры?

Стабилизатор камеры — это съемочный аксессуар, который, как следует из названия, стабилизирует камеру. Эти установки устраняют любое нежелательное движение камеры и кадра, уравновешивая это движение. Стабилизаторы камеры часто включают подвесы и в значительной степени зависят от веса вашей камеры, поэтому вам нужно убедиться, что вы используете стабилизатор, который подходит для вашей камеры.

Типы стабилизаторов камеры

Существует три основных типа стабилизаторов камеры: ручные стабилизаторы, 3-осевые стабилизаторы и системы стабилизаторов жилета. Каждый объясняется ниже.

Ручной

Стабилизатор ручной камеры добавляется к камере, чтобы придать ей дополнительную устойчивость. Эти типы стабилизаторов просто прикрепляются к камере и удерживаются оператором камеры, вместо использования 3-осевого подвеса или какой-либо системы жилета. Ручной стабилизатор камеры помогает устранить некоторую дрожь при съемке, но все же важно, чтобы оператор камеры держал камеру и стабилизатор неподвижно во время съемки. Различные стабилизаторы для ручных камер соответствуют камерам разного веса, поэтому важно проверить грузоподъемность стабилизатора, который вы будете использовать.

3-осевой стабилизатор

3-осевой стабилизатор имеет три оси, которые помогают стабилизировать кадры во время съемки, компенсируя неустойчивость руки оператора или дрожь, возникающую при съемке движущихся кадров на неровных поверхностях. Три оси подвеса — это оси рыскания (панорамирования), тангажа (наклона) и крена, каждая из которых удерживает камеру в своей плоскости движения и может использоваться при съемке различных кадров с отслеживанием или в движении. 3-осевые стабилизаторы бывают моторизованными и немоторизованными. Моторизованные 3-осевые стабилизаторы полезны для автоматизации процесса настройки камеры, но имейте в виду, что моторизованные 3-осевые стабилизаторы необходимо держать заряженными.

Системы стабилизации жилетов

Системы стабилизации жилетов крепятся к камере и надеваются оператором камеры. Этот тип стабилизатора стабилизирует камеру и снимает во время ходьбы оператора, что обеспечивает плавный снимок. Эти типы стабилизаторов чаще всего используются в сочетании с большими профессиональными пленочными камерами высокого класса, но их можно использовать и с другими типами камер. Системы стабилизации жилета часто называют стедикамами, но на самом деле это не название камеры этого типа, а название одного популярного бренда. Системы стабилизации жилета состоят из трех основных компонентов, которые работают вместе для стабилизации камеры: рука, жилет и салазки.

Рычаг

Первым компонентом системы стабилизации жилета является изоэластичный рычаг, который соединяет салазки с жилетом. Рука держит камеру немного в стороне от оператора, разделяя их. Это позволяет камере оставаться устойчивой, даже если оператор камеры не двигается. Кронштейн состоит из двух сегментов, соединенных шарниром, а те, которые в сочетании с пружинами внутри рычага и тянущим вниз весом салазок служат для удержания камеры в одном и том же положении, даже когда человек, удерживающий ее, движется.

Жилет

Жилет является частью системы стабилизации жилета, которую носит оператор камеры. Жилет надевается на плечи оператора камеры, на грудь и надежно обхватывает талию. Жилет соединяется с камерой через стабилизатор. Камера подвешивается перед оператором, и он управляет ею оттуда.

Салазки

Последним компонентом системы стабилизации жилета являются салазки. Салазки — это часть стабилизатора, которая крепится непосредственно к камере. Он состоит из стержня, который оператор использует для регулировки положения камеры, а также монитора и аккумулятора в нижней части стержня. Салазки — это основная часть стабилизатора, отвечающая за балансировку камеры, которую он выполняет путем переноса центра тяжести камеры на салазки, а не на саму камеру, и увеличивая сопротивление камеры вращению.

Советы по использованию стабилизатора камеры

Теперь, когда вы знаете основы работы стабилизатора камеры, пришло время дать несколько советов по использованию стабилизатора камеры.

Выберите правильный стабилизатор

Прежде всего, вам нужно выбрать правильный стабилизатор для вашего проекта и камеры. Выбор стабилизатора зависит от ваших потребностей. Если вы обычный кинорежиссер или вам не нужен идеально ровный кадр, вам может подойти простой ручной стабилизатор. Если вы профессионал или вам нужен максимально точный выстрел, система стабилизации жилета может быть лучшим выбором. Некоторые другие факторы, которые следует учитывать, включают:

  • Цена
  • Вес вашей камеры
  • Электронный против неэлектронного
  • Аксессуары, которые вы будете использовать с камерой и стабилизатором

Привыкайте к стабилизатору

Стабилизаторы камеры, особенно системы стабилизации жилета, не совсем естественны в использовании. Дайте себе некоторое время, чтобы привыкнуть к использованию стабилизатора с камерой, и тренируйтесь, тренируйтесь, тренируйтесь, пока не научитесь.

Планируйте съемки

Стабилизаторы камеры отлично подходят для съемки различных кадров, особенно тех, которые связаны с движением.
